MANUALE UTENTE WRE 1855 Kärcher

Nettoyage non conforme

1. Charger le bloc-batterie.

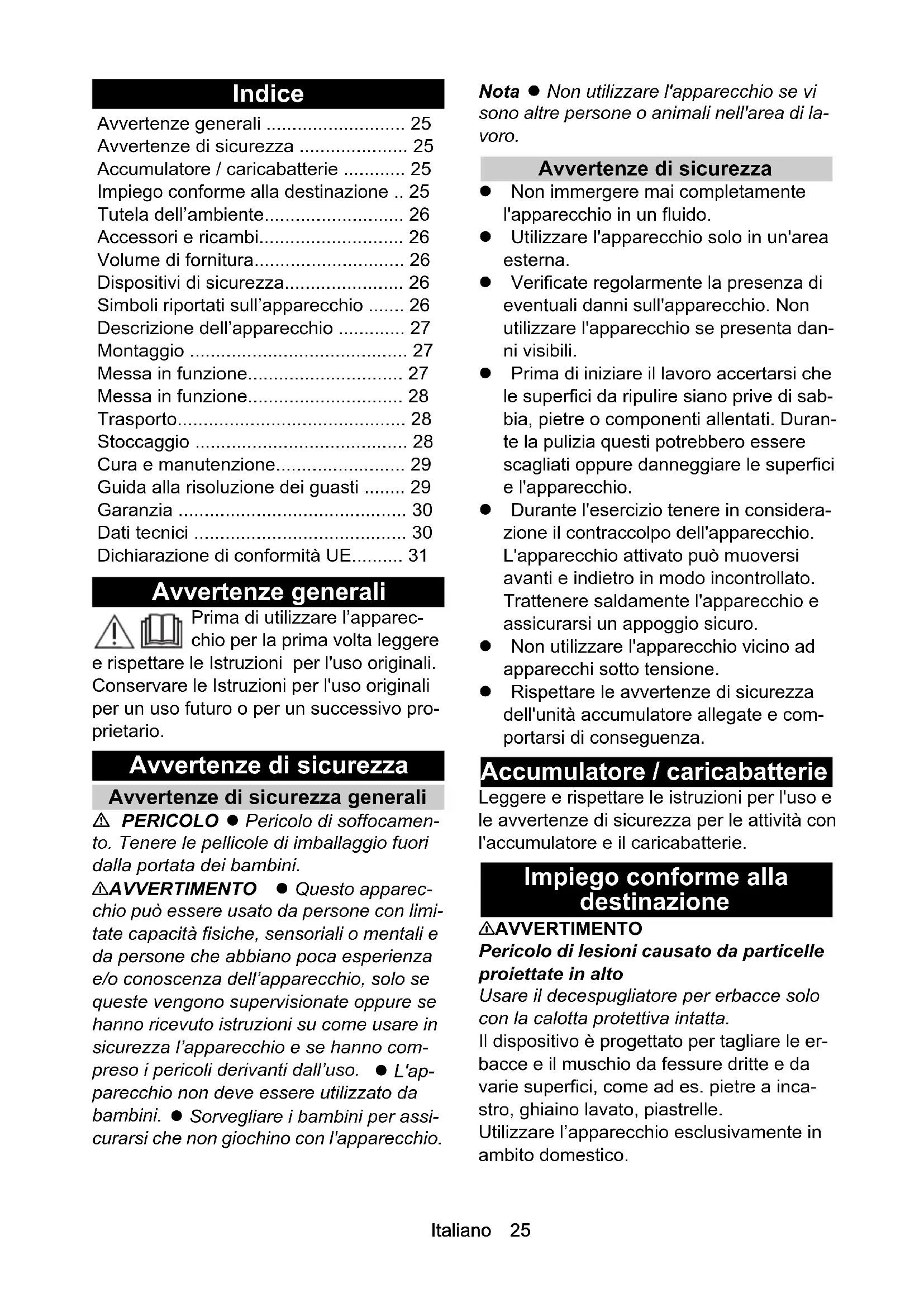

Avvertenze generali 25

Avvertenze di sicurezza 25

Accumulatore / caricabatterie ..... 25

Impiego conforme alla destinazione .. 25

Tutela dell'ambiente.... 26

Accessori e ricambi.... 26

Volume di fornitura.... 26

Dispositivi di sicurezza.... 26

Simboli riportati sull'apparecchio ..... 26

Descrizione dell'apparecchio 27

Montaggio 27

Messa in funzione.... 27

Messa in funzione.... 28

Trasporto.... 28

Stoccaggio 28

Cura e manutenzione.... 29

Guida alla risoluzione dei guasti ..... 29

Garanzia 30

Dati tecnici 30

Dichiarazione di conformità UE...... 31

Avvertenze generali

Prima di utilizzare l'apparec- chio per la prima volta leggere e rispettare le Istruzioni per l'uso originali. Conservare le Istruzioni per l'uso originali per un uso futuro o per un successivo proprietario.

Avvertenze di sicurezza

Avvertenze di sicurezza generali

⚠ PERICOLO ● Pericolo di soffocamento. Tenere le pellicole di imballaggio fuori dalla portata dei bambini.

⚠AVVERTIMENTO ● Questo apparecchio può essere usato da persone con limitate capacità fisiche, sensoriali o mentali e da persone che abbiano poca esperienza e/o conoscenza dell'apparecchio, solo se queste vengono supervisionate oppure se hanno ricevuto istruzioni su come usare in sicurezza l'apparecchio e se hanno compreso i pericoli derivanti dall'uso. ● L'apparecchio non deve essere utilizzato da bambini. ● Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.

Nota ● Non utilizzare l'apparecchio se vi sono altre persone o animali nell'area di lavoro.

Avvertenze di sicurezza

• Non immergere mai completamente l'apparecchio in un fluido.
• Utilizzare l'apparecchio solo in un'area esterna.
• Verificate regolarmente la presenza di eventuali danni sull'apparecchio. Non utilizzare l'apparecchio se presenta danni visibili.
• Prima di iniziare il lavoro accertarsi che le superfici da ripulire siano prive di sabbia, pietre o componenti allentati. Durante la pulizia questi potrebbero essere scagliati oppure danneggiare le superfici e l'apparecchio.
• Durante l'esercizio tenere in considerazione il contraccolpo dell'apparecchio. L'apparecchio attivato può muoversi avanti e indietro in modo incontrollato. Trattenere saldamente l'apparecchio e assicurarsi un appoggio sicuro.
• Non utilizzare l'apparecchio vicino ad apparecchi sotto tensione.
• Rispettare le avvertenze di sicurezza dell'unità accumulatore allegate e comportarsi di conseguenza.

Accumulatore / caricabatterie

Leggere e rispettare le istruzioni per l'uso e le avvertenze di sicurezza per le attività con l'accumulatore e il caricabatterie.

Impiego conforme alla destinazione

⚠AVVERTIMENTO

Pericolo di lesioni causato da particelle proiettate in alto

Usare il decespugliatore per erbacce solo con la calotta protettiva intatta.

Il dispositivo è progettato per tagliare le er-bacce e il muschio da fessure dritte e da varie superfici, come ad es. pietre a inca-stro, ghiaino lavato, piastrelle.

Utilizzare l'apparecchio esclusivamente in ambito domestico.

Il manico telescopico e la testa di pulizia gi- revole possono essere adattati alle diffe- renti dimensioni del corpo.

Uso errato prevedibile

Non è consentito alcun impiego che non sia conforme alle disposizioni.

L'operatore è responsabile dei danni conseguenti a un impiego non conforme alla destinazione.

Tutela dell'ambiente

I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e spesso componenti come batterie, emulatori oppure olio che, se usati o l'ittiti scorrettamente, possono costituire potenziale pericolo per la salute umana r l'ambiente. Questi componenti sono via necessari per un corretto funzionato dell'apparecchio. Gli apparecchi rassegnati con questo simbolo non de- o essere smaltiti con i rifiuti domestici.

Avvertenze sulle componenti contenute (REACH)

Informazioni aggiornate sulle componenti contenute sono disponibili all'indirizzo: www.kaercher.com/REACH

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaer-cher.com.

Volume di fornitura

Il volume di fornitura dell'apparecchio è riportato sulla confezione. Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

Dispositivi di sicurezza

Copertura di protezione spazzola

Figura B

La copertura di protezione impedisce alle particelle scagliate in alto di colpire e ferire l'operatore o le persone che si trovano nelle vicinanze.

Simboli riportati sull'apparecchio

Avvertimento oggetti scagliati nelle vicinanze.

Persone diverse dall'operatore devono stare a distanza dall'area di lavoro.

Durante l'esercizio dell'apparecchio indossare protezione per l'udito e occhiali di protezione idonei.

Proteggere l'apparecchio da pioggia e spruzzi d'acqua.

Per utenti alti fino a 177 cm.

Per utenti più alti di 178 cm.

Per l'uso sotto oggetti, ad es. una panchina.

Senso di rotazione per l'apertura del coperchio della fascia di setole.

Senso di rotazione per la chiusura del coperchio della fascia di setole.

Descrizione dell'apparecchio

Per le figure vedi pagine delle immagini Figura A

① Spazzola di nylon rotante
②Testa di pulizia girevole
③Tasto di sblocco della testa di pulizia gi-revole
④Manico telescopico
⑤ Impugnatura secondaria
⑥Tasto di sblocco manico telescopico
⑦Tasto di sblocco interruttore dell'apparecchio
⑧ Impugnatura
⑨Interruttore dell'apparecchio
⑩ Sede per l'accumulatore Battery Power 18 V
⑪ Tasto di sblocco unità accumulatore
⑫ Targhetta
⑬ Copertura di protezione spazzola
⑭ Guida ausiliaria con coperchio della fascia di setole

Montaggio

1. Spingere il tubo fornito con il lato smussato nel carter del motore.
   Deve innestarsi a scatto in modo udibile.

ATTENZIONE

Pericolo di danneggiamento

L'impugnatura è premontata e regolata sul livello più basso del manico telescopico. Non modificare l'impostazione prima che il manico telescopico sia stato completamente montato.

1. Inserire la parte superiore del tubo nell'alloggiamento dell'impugnatura, finché non si sente lo scatto d'innesto.

Figura C

1. Inserire dal basso verso l'alto il cavo dell'apparecchio nel canale per il cavo nel manico telescopico.

Figura D

1. Spingere l'impugnatura secondaria nell'alloggiamento, finché non si sente lo scatto d'innesto.

Figura E

1. Spingere la copertura di protezione nell'alloggiamento, finché non si sente lo scatto d'innesto.

Figura F

1. Ruotare in senso orario ed estrarre la presa di chiusura del supporto della fascia di setole.

Figura G

1. Unire la fascia di setole in un anello facendo scattare la sfera nell'alloggiamento.

Figura H

1. Posizionare l'anello di setole nel supporto.

Figura I

1. Applicare la guida ausiliaria compreso il coperchio della fascia di setole e ruotarla in senso antiorario.

Figura J

Messa in funzione

Regolazione dell'apparecchio

Regolazione del manico telescopico

La lunghezza dell'apparecchio può essere adattata alle proprie esigenze.

1. Premere il tasto di sblocco.
2. Regolare il manico telescopico come desiderato.

Figura K

Regolazione della testa di pulizia

È possibile adattare l'angolo della testa di pulizia alle proprie esigenze di pulizia. L'apparecchio dispone delle seguenti opzioni di impostazione:

Per utenti alti fino a 177 cm.

Per utenti più alti di 178 cm.

Per l'uso sotto oggetti, ad es. una panchina.

1. Premere il tasto di sblocco della testa di pulizia.

2. Regolare la testa di pulizia.

Figura L

Inserimento accumulatore

ATTENZIONE

Contatti sporchi

Danni all'apparecchio e all'accumulatore Prima dell'impiego, controllare che l'alloggiamento della batteria e i contatti non siano sporchi ed eventualmente pulirli.

Figura M

1. Spingere l'accumulatore nell'alloggiamento, finché non si sente lo scatto d'innesto.

Rimozione accumulatore

⚠AVVERTIMENTO

Avviamento incontrollato

Pericolo di lesioni

Prima di qualsiasi intervento di manuten- zione e assistenza e durante le pause di la- voro rimuovere l'accumulatore dall'apparecchio.

Figura N

1. Premere il tasto di sblocco.
2. Rimuovere l'accumulatore dall'apparecchio.

Messa in funzione

Accensione dell'apparecchio

Per poter rilasciare l'interruttore dell'apparecchio deve essere premuto il tasto di sblocco (funzione di sicurezza). Solo da quel momento l'apparecchio potrà essere acceso con l'interruttore dell'apparecchio.

1. Premere il tasto di sblocco dell'interruttore dell'apparecchio.

Figura O

1. Premere contemporaneamente l'inter- ruttore dell'apparecchio. L'apparecchio si accende.
2. Rilasciare il tasto di sblocco dell'interruttore dell'apparecchio. L'apparecchio continua a funzionare.
3. Rilasciare l'interruttore dell'apparecchio. L'apparecchio si arresta.

Rimozione delle erbacce

Nota

Attenzione, l'apparecchio rimuove l'erbaccia superficialmente, non rimuove le radici.

Nota

Si consiglia di utilizzare l'apparecchio solo in posizione orizzontale, leggermente inclinata. L'uso verticale può comportare un'usura più rapida della fascia di setole. La delicata spazzola in nylon è in grado di rimuovere una vasta gamma di erbacce da e praticamente su qualsiasi superficie dura Il risultato di pulizia può variare in base alle condizioni esterne (umidità dell'aria, umidità del suolo e temperatura ambiente).

ATTENZIONE

Pericolo di danneggiamento

Non utilizzare l'apparecchio per rastrellare oppure non utilizzare la copertura di protezione della spazzola per grattare. L'apparecchio potrebbe danneggiarsi

1. Condurre l'apparecchio sulla superficie da ripulire con movimenti lenti sempre leggermente inclinati e senza esercitare pressione. Non appoggiare l'apparecchio in piano sulle superficie.

Figura P

1. Ripassare diverse volte e lentamente sugli infestanti più ostinati.
2. Per la lavorazione delle fessure l'apparecchio può essere afferrato sull'impugnatura secondaria e inclinato leggermente. Fare attenzione che con questa operazione eventuale materiale sciolto nella fessura potrebbe essere rimosso.

Trasporto

⚠PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento Nel trasporto osservare il peso dell'apparecchio.

Stoccaggio

⚠PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento Nello stoccaggio, osservare il peso dell'apparecchio.

Conservazione corretta dell'apparecchio

Per la conservazione appendere l'apparecchio all'occhiello di sospensione nell'impu-gnatura. In alternativa l'apparecchio può essere anche appoggiato sul bordo della copertura di protezione.

ATTENZIONE

Pericolo di danneggiamento delle setole

Non appoggiare l'apparecchio sulle setole.

Cura e manutenzione

Sostituzione della fascia di setole

Nota

La fascia di setole deve essere sostituita quando le setole mostrano segni di usura.

1. Rimuovere l'unità accumulatore dall'apparecchio.
2. Ruotare in senso orario ed estrarre la presa di chiusura del supporto della fascia di setole.

Figura G

1. Estrarre la fascia di setole usurate dall'ausilio per la rimozione.

2. Unire la fascia di setole in un anello facendo scattare la sfera nell'alloggiamento.

Figura H

1. Posizionare l'anello di setole nel supporto.

Figura I

1. Applicare la guida ausiliaria compreso il coperchio della fascia di setole e ruotarla in senso antiorario.

Figura J

Sostituzione copertura di protezione

⚠AVVERTIMENTO

Pericolo di lesioni causato da particelle proiettate in alto

Usare il decespugliatore per erbacce solo con la copertura di protezione intatta.

La copertura di protezione deve essere cambiata se mostra segni di usura come crepe o rotture.

1. Smontare la fascia di setole.
2. Svitare il bloccaggio della copertura di protezione con un cacciavite a lama piatta.

Figura Q

1. Togliere la copertura di protezione verso l'interno.

2. Inserire la nuova copertura di protezione e farla scattare in posizione, vedere il capitolo Montaggio.

Pulizia

Prima della pulizia, l'unità accumulatore deve essere rimossa dall'apparecchio.

ATTENZIONE

Pulizia inappropriata

Danni all'apparecchio

Non pulire l'apparecchio con un getto d'acqua da tubo flessibile o un getto d'acqua ad alta pressione.

Non impiegare detergenti di pulizia aggressivi.

Non battere la spazzola sul suolo.

1. Rimuovere l'unità accumulatore.
2. Rimuovere i resti di piante con una spazzola.
3. Pulire l'apparecchio con un panno umido.

Rimozione impugnatura secondaria

Figura R

L'impugnatura secondaria può essere rimossa a scopo di riparazione.

1. Svitare il bloccaggio dell'impugnatura secondaria con un cacciavite a lama piatta.
2. Estrarre l'impugnatura secondaria verso il basso dal supporto.

In fase di rimontaggio, prestare attenzione che l'impugnatura secondaria si innesti saldamente.

Guida alla risoluzione dei guasti

I guasti hanno spesso cause semplici che possono essere risolte autonomamente aiutandosi con le seguenti indicazioni. In caso di dubbi o di guasti qui non menzionati si consiglia di rivolgersi al servizio assistenza autorizzato.

Con l'usura, la capacità dell'unità accumulatore diminuisce, anche in caso di cura adeguata; per tale motivo non sarà più possibile raggiungere l'intera durata, anche in stato di carica massima. Ciò non rappresenta un difetto.

L'apparecchio non si avvia

L'unità accumulatore non è posizionata correttamente.

1. Spingere l'unità accumulatore nell'alloggiamento finché non si innesta.

L'unità accumulatore è scarica.

1. Caricare l'unità accumulatore.

L'unità accumulatore è in modalità riposo.

1. Premere l'interruttore dell'apparecchio più a lungo o una seconda volta.

L'unità accumulatore è difettosa.

1. Sostituire l'unità accumulatore.

La fascia di setole è bloccata / l'apparecchio è sovraccarico / è scattato il salvamotore.

1. Far raffreddare l'apparecchio per alcuni minuti.

2. Durante l'esercizio esercitare meno pressione sull'apparecchio

L'apparecchio si arresta durante l'esercizio

L'accumulatore è surriscaldato

- Interrompere il lavoro e attendere che l'accumulatore raffreddi tornando al campo di temperatura consentito. Questo potrebbe durare alcuni minuti.

Risultato di pulizia insufficiente

Setole usurate

- Sostituire la fascia di setole.

Non è possibile aprire il coperchio della fascia di setole compresa la guida ausi- liaria

Presenza di sporco

1. Rimuovere l'unità accumulatore.

2. Inserire un cacciavite piatto nell'alloggiamento della guida ausiliaria.

Figura S

1. Utilizzando l'azione della leva del cacciavite, ruotare la copertura di protezione della spazzola nella direzione del simbolo di "Lucchetto aperto".

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Dati tecnici

	WRE	WRE
	18-55	18-55
		Battery
		Set

Dati sulle prestazioni dell'apparecchio

Tipo unità accu-mulatore	-	BPower18/25	a
Tensione d'eserci-Vzio	1	8	1
Numero di giri del- 1/min le spazzole	2300-2800	2300-2800

Diametro spazzo- mm 180 180 le

Materiale spazzole

Nylon Nylon

Dimensioni e pesi

Peso kg 2,8 3,3
Lunghezza x lar- ghezza x altezza	mm 1370 x	1370 x
	230 x	230 x
	380	380

Valori rilevati

Valore di vibrazio- ne mano-braccio	m/s2	3,2	3,2
Incertezza K	m/s2	0,5	0,5
Livello di pressio- ne acustica	dB(A)	71	71
Incertezza KpA	dB(A)	2	2
Livello di potenza acustica LWA+ incertezza KWA	dB(A)	87	87

Con riserva di modifiche tecniche.

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito definita, in conseguenza della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: Decespugliatore per erbacce infestanti

Tipo: WRE18-55 Battery

Direttive UE pertinenti

2006/42/CE (+2009/127/EG)

2014/30/UE

2011/65/UE

2000/14/CE

Norme armonizzate applicate

EN 60335-1

EN 62233: 2008

EN 55014-1: 2006+A2: 2011

EN 55014-2

EN 50581

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza acustica dB(A)

Misurato: 83

Garantito: 87

I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
