Marca	Lavor
Modello	Apollo
Tipo di prodotto	Aspirapolvere professionale multiuso
Utilizzo previsto	Uso professionale al chiuso
Funzioni principali	Aspirazione polvere, aspirazione liquidi, lavaggio ad iniezione-estrazione
Capacità del serbatoio	30 litri (stima)
Potenza motore	1500 W (stima)
Tensione di alimentazione	230 V / 50 Hz
Filtri	Filtro a schiuma (liquidi), filtro antipolvere (E), filtro HEPA opzionale
Serbatoio detergente	Integrato, capacità non specificata
Accessori inclusi	Racchetta per moquette, spazzola per pavimenti, aspiratore per tessuti, tubi
Livello sonoro	Non specificato
Peso	Circa 10 kg (stima)
Dimensioni (L x P x A)	Circa 40 x 40 x 60 cm (stima)
Materiale del serbatoio	Plastica resistente
Manutenzione e pulizia	Pulire l'esterno con un panno asciutto; lavare e asciugare i filtri regolarmente
Sicurezza	Doppio isolamento, arresto automatico in caso di serbatoio pieno (galleggiante), protezione termica pompa
Ricambi e riparabilità	Utilizzare pezzi originali; riparazione da personale specializzato
Garanzia	Conforme alle norme, esclude usura normale, trasporto, uso improprio
Informazioni regolamentari	Conforme alle direttive CE/UE e norme EN

Domande frequenti - Apollo Lavor

Quali tipi di rifiuti posso aspirare con Apollo?

Apollo è progettato per aspirare polveri e liquidi non infiammabili. Per polveri molto fini (<0,3 µm), è necessario un filtro HEPA (venduto separatamente).

Come utilizzare il sistema di lavaggio ad iniezione-estrazione?

Riempire il serbatoio del detergente, collegare i tubi, selezionare l'accessorio appropriato, quindi azionare la leva del rubinetto e gli interruttori del motore e della pompa. Dopo l'uso, svuotare il residuo di detergente azionando la leva.

Cosa fare se la pompa del detergente si ferma?

La pompa è protetta da un interruttore termico. Spegnere l'interruttore e attendere che si raffreddi. Se il problema persiste, consultare un centro di assistenza.

Come eseguire la manutenzione dei filtri?

Smontare i filtri, scuotere il filtro antipolvere (E), lavare il filtro a schiuma (C) con acqua, lasciare asciugare completamente prima di reinserirli. Verificare che non siano danneggiati.

Posso utilizzare l'apparecchio all'esterno?

No, Apollo è progettato solo per uso interno (IEC60335-2-769). Conservarlo all'interno dopo l'uso.

Cosa fare se il serbatoio è pieno di liquido?

Il galleggiante interrompe automaticamente l'aspirazione. Spegnere l'apparecchio, scollegarlo, svuotare il serbatoio. Pulire regolarmente il galleggiante per garantirne il corretto funzionamento.

Posso aspirare sostanze infiammabili?

No, non aspirare mai sostanze infiammabili, esplosive, tossiche o nocive per la salute.

Come pulire l'esterno dell'apparecchio?

Utilizzare un panno asciutto. Non immergere l'apparecchio in acqua e non lavarlo con getto d'acqua.

Quali accessori sono forniti con Apollo?

Sono inclusi: racchetta per moquette, spazzola per pavimenti, aspiratore per tessuti e imbottiture, tubo flessibile, prolunghe, tubo idraulico.

Dove trovare i ricambi?

Utilizzare esclusivamente ricambi originali. Contattare il servizio post-vendita o un rivenditore autorizzato per ordinarli.

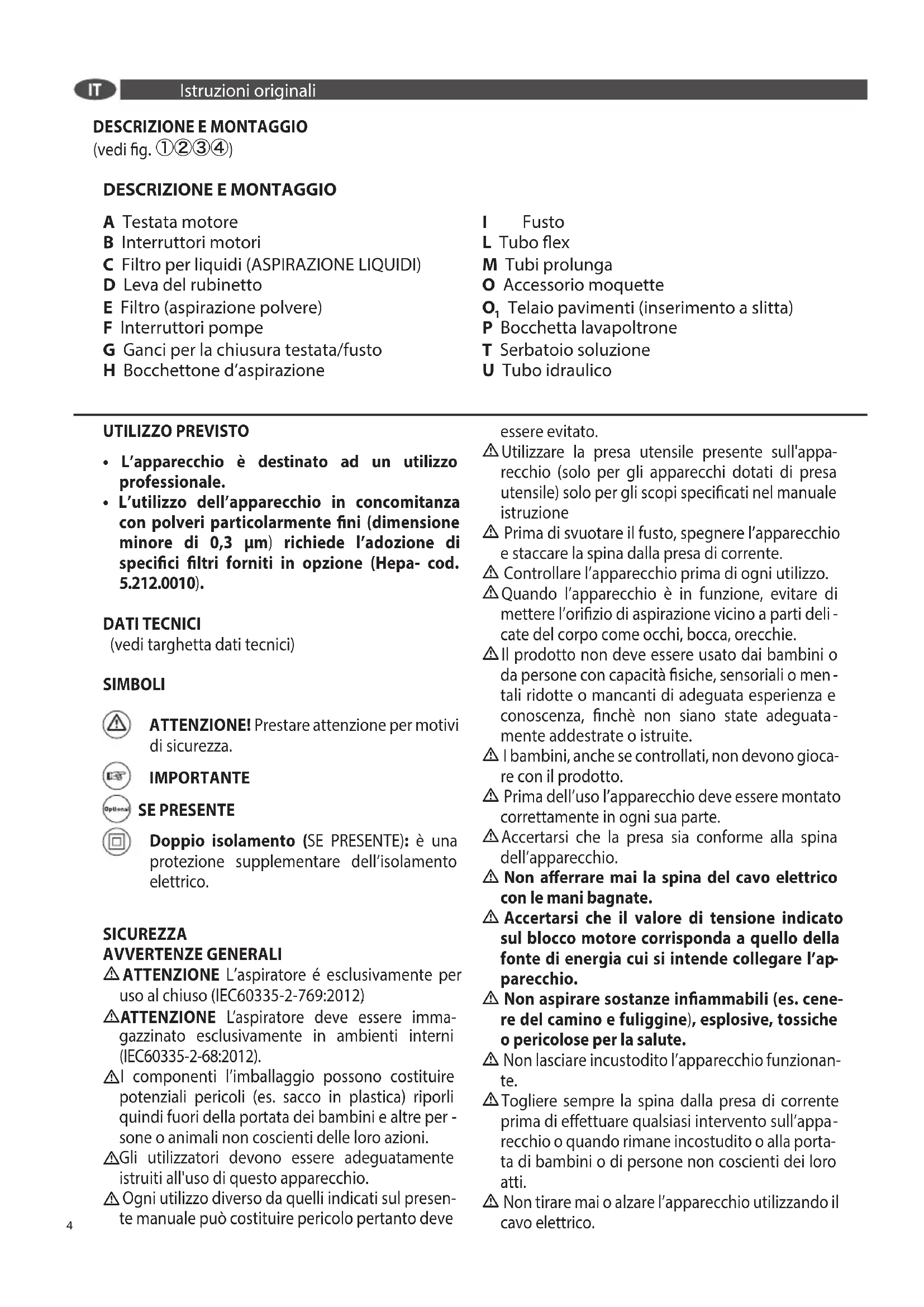

MANUALE UTENTE Apollo Lavor

DESCRIZIONE E MONTAGGIO

(vedi fig. ①②③④)

DESCRIZIONE E MONTAGGIO

A Testata motore
B Interruttori motori
C Filtro per liquidi (ASPIRAZIONE LIQUIDI)
D Leva del rubinetto
E Filtro (aspirazione polvere)
F Interruttori pompe
G Ganci per la chiusura testata/fusto
H Bocchettone d'aspirazione

I Fusto
L Tubo flex
M Tubi prolunga
- Accessorio moquette
O _1 Telaio pavimenti (inserimento a slitta)
P Bocchetta lavapoltrone
T Serbatoio soluzione
U Tubo idraulico

UTILIZZO PREVISTO

• L'apparecchio è destinato ad un utilizzo professionale.
• L'utilizzo dell'apparecchio in concomitanza con polveri particolarmente fini (dimensione minore di 0,3 µm) richiede l'adozione di specifici filtri forniti in opzione (Hepa- cod. 5.212.0010).

DATI TECNICI

(vedi targhetta dati tecnici)

SIMBOLI

ATTENZIONE! Prestare attenzione per motivi di sicurezza.

IMPORTANTE

SE PRESENTE

Doppio isolamento (SE PRESENTE): è una protezione supplementare dell'isolamento elettrico.

SICUREZZA

AVVERTENZE GENERALI

ATTENZIONE L'aspiratore é esclusivamente per uso al chiuso (IEC60335-2-769:2012)
ATTENZIONE L'aspiratore deve essere immagazzinato esclusivamente in ambienti interni (IEC60335-2-68:2012).
⚠ I componenti l'imballaggio possono costituire potenziali pericoli (es. sacco in plastica) riporli quindi fuori della portata dei bambini e altre persone o animali non coscienti delle loro azioni.
⚠️Gli utilizzatori devono essere adeguatamente istruiti all'uso di questo apparecchio.
⚠️ Ogni utilizzo diverso da quelli indicati sul presente manuale può costituire pericolo pertanto deve

essere evitato.

⚠ Utilizzare la presa utensile presente sull'apparecchio (solo per gli apparecchi dotati di presa utensile) solo per gli scopi specificati nel manuale istruzione
⚠ Prima di svuotare il fusto, spegnere l'apparecchio e staccare la spina dalla presa di corrente.
⚠️ Controllare l'apparecchio prima di ogni utilizzo.
⚠ Quando l'apparecchio è in funzione, evitare di mettere l'orifizio di aspirazione vicino a parti deli-cate del corpo come occhi, bocca, orecchie.
Il prodotto non deve essere usato dai bambini o da persone con capacità fisiche, sensoriali o mentali ridotte o mancanti di adeguata esperienza e conoscenza, finchè non siano state adeguata-mente addestrate o istruite.
⚠ I bambini, anche se controllati, non devono giocare con il prodotto.
⚠ Prima dell'uso l'apparecchio deve essere montato correttamente in ogni sua parte.
⚠️Accertarsi che la presa sia conforme alla spina dell'apparecchio.
⚠️ Non afferrare mai la spina del cavo elettrico con le mani bagnate.
⚠️ Accertarsi che il valore di tensione indicato sul blocco motore corrisponda a quello della fonte di energia cui si intende collegare l'apparecchio.
⚠️ Non aspirare sostanze infiammabili (es. cene-re del camino e fuliggine), esplosive, tossiche o pericolose per la salute.
⚠️ Non lasciare incustodito l'apparecchio funzionante.
⚠ Togliere sempre la spina dalla presa di corrente prima di effettuare qualsiasi intervento sull'apparecchio o quando rimane incostudito o alla portata di bambini o di persone non coscienti dei loro atti.
⚠️ Non tirare mai o alzare l'apparecchio utilizzando il cavo elettrico.

⚠️ Non immergere l'apparecchio in acqua per la pulizia né lavarlo con getti d'acqua.

⚠ In ambienti umidi (ad es. il bagno) l'apparecchio deve essere collegato solo a prese di corrente fornite di interruttore differenziale. Per eventuali dubbi rivolgersi ad un elettricista.

Controllare scrupolosamente se cavo, spina o parti dell'apparecchio risultano danneggiate ed in tal caso non utilizzare assolutamente l'apparecchio ma rivolgersi al Servizio Assistenza per la sua riparazione.

Se il cavo di alimentazione è danneggiato deve essere sostituito dal costruttore oppure dal servizio assistenza, oppure da personale quilifi ca-to al fi ne di evitare situazioni di peri -colo.

⚠ Nel caso vengano utilizzate prolunghe elettriche assicurarsi che queste appoggino su superfici asciutte e protette da eventuali spruzzi d'acqua.

⚠ Prima di aspirare i liquidi, verificare la funzionalità del galleggiante. Quando si aspirano liquidi, quando il fusto è pieno, l'apertura di aspirazione viene chiusa da un galleggiante e si interrompere il processo di aspirazione. Spegnere l'apparecchio, staccare la spina e svuotare il fusto. Assicurarsi regolarmente che il galleggiante (dispositivo di limitazione del livello dell'acqua) sia pulito e senza segni di danneggiamento.

⚠ In caso di ribaltamento si raccomanda di rialzare l'apparecchio prima di spegnerlo.

⚠️ Spegnere immediatamente l'apparecchio in caso di fuoriuscita di liquido o schiuma.

⚠️ Non usare l'apparecchio per aspirare acqua da recipienti, lavandini, vasche, ecc.

⚠️ Non usare solventi e detergenti aggressivi.

⚠ Manutenzioni e riparazioni devono essere effettuate sempre da personale specializzato; le parti che eventualmente si guastassero vanno sostituite solo con ricambi originali.

⚠ Il fabbricante declina ogni responsabilità per danni causati a persone, animali o cose in seguito al mancato rispetto di queste istruzioni o se l'apparecchio viene usato in modo irragionevole.

Prima di rimuovere la testata (A) dal fusto (I), togliere i tubi (T₁) e liberare i ganci (G).

Non tirare i tubi idraulici che vanno dalla testata motore (A) al serbatoio (T).

USO

ASPIRAZIONE POLVERE (vedi fig③)

- Inserire il filtro (E) nel fusto (I).

- Montare la testata di aspirazione (A sul fusto

(I) e serrare coi ganci (G).

• Inserire il tubo flessibile (L) nel bocchettone di aspirazione (H).
• Inserire nell'estremità del tubo flessibile (L) le prolunghe (M) e collegare l'accessorio più adatto.
• Collegare l'apparecchio ad una presa idonea.
• Azionare l'interruttore generale luminoso (C).
• Attivare l'aspirazione premendo l'interrutto-re (B).

ASPIRAZIONE LIQUIDI (vedi fig④)

• Inserire il filtro (C) sotto la testata (A).
• Montare la testata di aspirazione (A) sul fusto (I) e serrare con i ganci (G).
• Inserire il tubo flessibile (L) nel bocchettone di aspirazione (H).
• Inserire nell'estremità del tubo flessibile (L) le prolunghe (M).
• Collegare gli accessori (O e O _1 ).
• Collegare l'apparecchio ad una presa idonea.
• Attivare l'aspirazione premendo l'interrutto-re (B).

LAVAGGIO CON SISTEMA INIEZIONE-ESTRAZIONE

- Preparazione:

• Inserire il )filtro (C) sotto la testata (A).
• Versare il prodotto detergente nel serbatoio (T).
• Montare la testata di aspirazione (A) sul fu-sto (I) e serrare coi ganci (G).
• Inserire il tubo idraulico ( T_1 ) nel serbatoio (T).
• Inserire il tubo flessibile (L) nel bocchettone di aspirazione (H).
• Inserire l'estremità del tubo idraulico (U) all'attacco rapido posto sulla testata (A) *.
• Inserire nell'estremità del tubo flessibile (L) l'accessorio (P), oppure inserire le prolunghe (M) con gli accessori (O e O _1 ).
• Fissare i tubi ( U_1 e U_2 ) con le apposite clips.

- Utilizzo:

• Collegare l'apparecchio ad una presa idonea.
• Premere la leva del rubinetto ed entrambi

IT

gli interruttori (F) e (B).

• Per procedere al lavaggio, appoggiare l'accessorio sulla superficie e, premendo la leva del rubinetto (D), tirarla verso di voi.
• A fine operazione è necessario spegnere gli interruttori (F) e (B)
• Azionare la leva del rubinetto per fare usci-re il detergente residuo.

Non lasciare la pompa accesa senza detergente nel serbatoio o senza erogare detergente per più di 5 minuti onde evitare di danneggiare la pompa stessa.

- In caso di anomalia la pompa detergente è protetta da un interruttore termico. Quando interviene, la pompa smette di erogare detergente anche se l'interruttore è acceso. In questo caso occorre spegnere l'interruttore ed attendere che la pompa si raffreddi. Se il termico continua a spegnere la pompa, consultare un centro assistenza.

CURA E MANUTENZIONE

(vedi fig.⑤)

L'apparecchio non richiede manutenzione.

⚠ Scollegare l'apparecchio dalla rete elettrica, staccando la spina dalla presa elettrica, prima di effettuare qualsiasi intervento di manutenzione e pulizia.

• Pulire la parte esterna della macchina con uno straccio asciutto.
• Spostare l'apparecchio solo afferrando la maniglia di trasporto che si trova sulla testa del motore.
• Conservare l'apparecchio e gli accessori in un luogo asciutto e sicuro, fuori dalla portata dei bambini.

PULIZIA DEL FILTRO

• Smontare il filtro
• scuotere il filtro (E)
• Lavare il filtro (C)
• Lasciare asciugare il filtro prima di rimontarlo

⚠️ Dopo l'operazione di pulizia del filtro, verificare lo stato di idoneità per un successivo utilizzo. In caso di danneggiamento o rottura, sostituirlo con un filtro originale.

CONDIZIONI DI GARANZIA

Tutti i nostri apparecchi sono stati sottoposti ad accurati collaudi e sono coperti da garanzia da difetti di fabbricazione in conformità alle normative vigenti applicabili nei vari Paesi.

La garanzia decorre dalla data di acquisto.

Sono esclusi dalla garanzia: le parti soggette a normale usura, le parti in gomma, spazzole di carbone, i filtri, gli accessori e gli optional; i danni accidentali, per trasporto, per incuria o inadeguato trattamento, per uso ed installazione errati o impropri.

La garanzia non contempla la pulizia degli organi funzionanti, delle incrostazioni, dei filtri e ugelli in genere.

SMALTIMENTO

Quale proprietario di un apparecchio elettrico o elettronico, la legge (conformemente alla direttiva 2012/19/EU sui rifiuti da apparecchiature elettriche ed elettroniche e alle legislazioni nazionali degli Stati membri UE che hanno messo in atto tale direttiva) le vieta di smaltire questo prodotto o i suoi accessori elettrici / elettronici come rifiuto domestico solido urbano e le impone invece di smaltirlo negli appositi centri di raccolta. E' possibile smaltire il prodotto direttamente dal distributore mediante l'acquisto di un prodotto nuovo, equivalente a quello da smaltire. Abbandonando il prodotto nell'ambiente si potrebbero creare gravi danni all'ambiente stesso e alla salute umana.

Il simbolo in figura rappresenta il bidone dei rifiuti urbani ed è tassativamente vietato riporre l'apparecchio in questi contenitori. La non ottemperanza alle indicazioni della direttiva 2012/19/EU e ai decreti attuativi dei vari Stati comunitari è sanzionabile amministrativamente.

Misure eseguite in accordo alla EN 60335-2-69 Misure eseguite in accordo alla EN 60335-2-69

LAVORWASH S.p.a. Via J.F.Kennedy, 12 - 46020 Pegognaga (MN) ITALY

CE

DICIARAZIONE CE/UE DI CONFORMITÀ ai sensi delle Direttive (e successive modificazioni):

PRODOTTO: INIEZIONE/ESTRAZIONE - ASPIRALIQUIDI - ASPIRAPOLVERE

EN PRODUCT: INJECTION/EXTRACTION - WET & DRY VACUUM CLEANER

FR PRODUIT: INJECTION/EXTRACTION - ASPIRATEUR EAU ET POUSSIERE

DE PRODUKT: EINSPRITZUNG/AUSZIEHUNG -NAß-TROCKENSAUGER -STAUBSAUGER

π é conforme alle direttive CE/UE e loro successive modificazioni, ed alle norme EN:

IT I fascicolo tecnico si trova presso
