Marke	Lavor
Modell	Apollo
Produkttyp	Professioneller Mehrzwecksauger
Verwendungszweck	Professionelle Nutzung in Innenräumen
Hauptfunktionen	Staubsaugen, Flüssigkeitsabsaugung, Injektor-Extraktionswäsche
Tankkapazität	30 Liter (geschätzt)
Motorleistung	1500 W (geschätzt)
Versorgungsspannung	230 V / 50 Hz
Filter	Schaumstofffilter (Flüssigkeiten), Staubfilter (E), HEPA-Filter optional
Reinigungsmitteltank	Integriert, Kapazität nicht angegeben
Inklusive Zubehör	Teppichdüse, Bodendüse, Polsterdüse, Schläuche
Geräuschpegel	Nicht angegeben
Gewicht	Ca. 10 kg (geschätzt)
Abmessungen (L x B x H)	Ca. 40 x 40 x 60 cm (geschätzt)
Tankmaterial	Robustes Kunststoff
Wartung und Reinigung	Außen mit einem trockenen Tuch reinigen; Filter regelmäßig waschen und trocknen
Sicherheit	Doppelisolierung, automatische Abschaltung bei vollem Tank (Schwimmer), thermischer Pumpschutz
Ersatzteile und Reparierbarkeit	Verwenden Sie Originalteile; Reparatur durch Fachpersonal
Garantie	Gemäß den Normen, schließt normalen Verschleiß, Transport, unsachgemäße Verwendung aus
Behördliche Informationen	Entspricht den EU/CE-Richtlinien und EN-Normen

Häufig gestellte Fragen - Apollo Lavor

Welche Arten von Abfällen kann ich mit dem Apollo saugen?

Der Apollo wurde zum Saugen von Staub und nicht brennbaren Flüssigkeiten entwickelt. Für sehr feine Stäube (<0,3 µm) ist ein HEPA-Filter (separat erhältlich) erforderlich.

Wie benutze ich das Injektor-Extraktions-Waschsystem?

Füllen Sie den Reinigungsmitteltank, schließen Sie die Schläuche an, wählen Sie das passende Zubehör, betätigen Sie dann den Hahnhebel und die Schalter für Motor und Pumpe. Nach Gebrauch entleeren Sie den Reinigungsmittelrest durch Betätigen des Hebels.

Was tun, wenn die Reinigungsmittelpumpe stoppt?

Die Pumpe ist durch einen Thermoschalter geschützt. Schalten Sie den Schalter aus und warten Sie, bis sie abkühlt. Wenn das Problem weiterhin besteht, wenden Sie sich an ein Service-Center.

Wie pflege ich die Filter?

Bauen Sie die Filter aus, schütteln Sie den Staubfilter (E) aus, waschen Sie den Schaumstofffilter (C) mit Wasser, lassen Sie ihn vollständig trocknen, bevor Sie sie wieder einsetzen. Überprüfen Sie, ob sie nicht beschädigt sind.

Kann ich das Gerät im Freien verwenden?

Nein, der Apollo ist nur für den Innenbereich ausgelegt (IEC60335-2-769). Lagern Sie ihn nach Gebrauch im Innenbereich.

Was tun, wenn der Tank mit Flüssigkeit voll ist?

Der Schwimmer unterbricht automatisch die Saugfunktion. Schalten Sie das Gerät aus, ziehen Sie den Stecker, leeren Sie den Tank. Reinigen Sie den Schwimmer regelmäßig, um seine ordnungsgemäße Funktion sicherzustellen.

Kann ich entzündliche Substanzen saugen?

Nein, saugen Sie niemals entzündliche, explosive, giftige oder gesundheitsschädliche Substanzen.

Wie reinige ich die Außenseite des Geräts?

Verwenden Sie ein trockenes Tuch. Tauchen Sie das Gerät nicht in Wasser und waschen Sie es nicht mit einem Wasserstrahl.

Welches Zubehör wird mit dem Apollo geliefert?

Im Lieferumfang enthalten: Teppichdüse, Bodendüse, Polsterdüse, flexibler Schlauch, Verlängerungsrohre, Hydraulikschlauch.

Wo finde ich Ersatzteile?

Verwenden Sie ausschließlich Originalersatzteile. Kontaktieren Sie den Kundendienst oder einen autorisierten Händler, um sie zu bestellen.

BEDIENUNGSANLEITUNG Apollo Lavor

DESCRIPTIF ET MONTAGE

(voir fig. ①②③④)

DESCRIPTIF ET MONTAGE

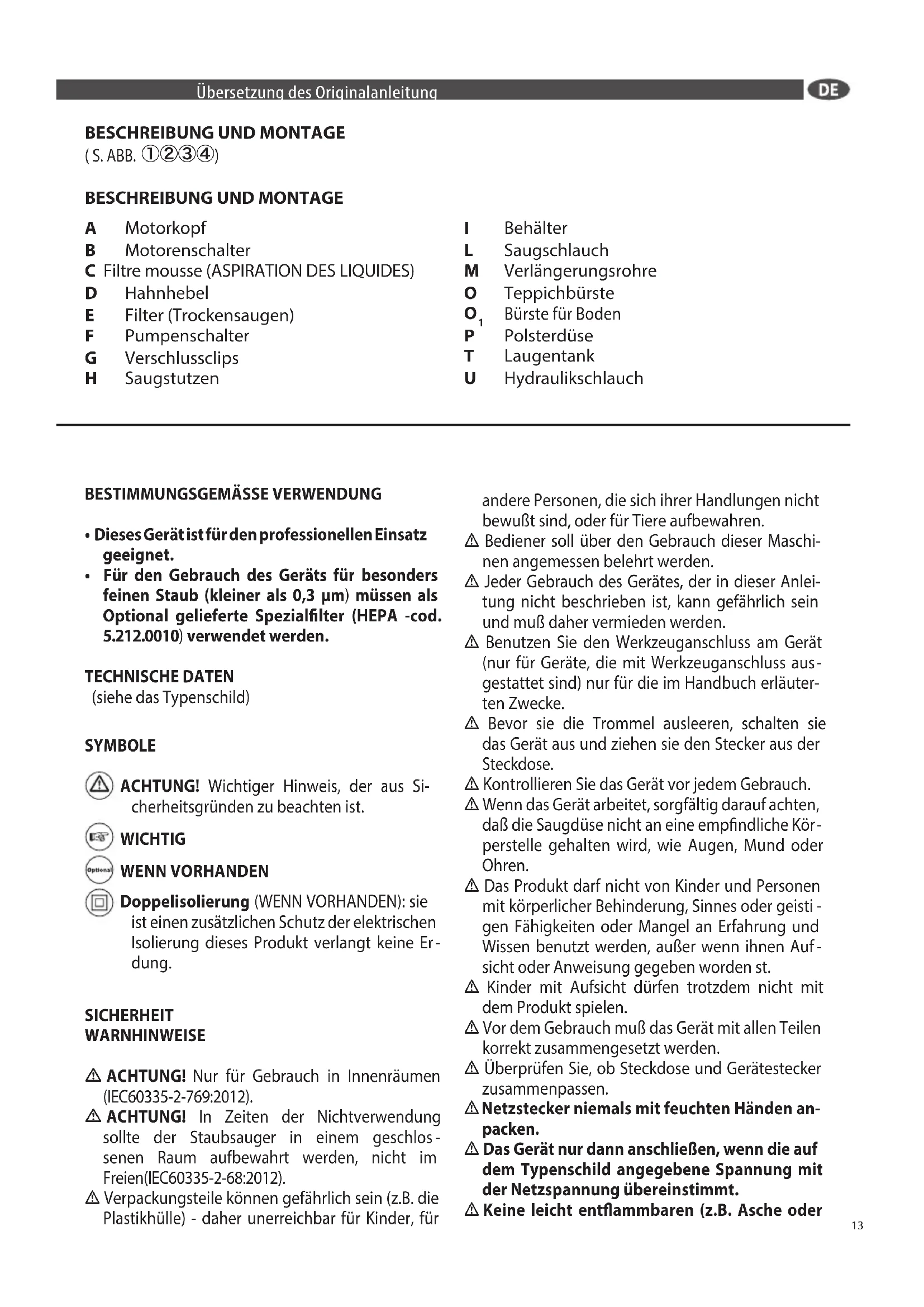

BESCHREIBUNG UND MONTAGE

(S. ABB. ①②③④)

BESCHREIBUNG UND MONTAGE

A Motorkopf
B Motorenschalter
C Filtre mousse (ASPIRATION DES LIQUIDES)
D Hahnhebel
E Filter (Trockensaugen)
F Pumpenschalter
G Verschlussclips
H Saugstutzen

I Behälter
L Saugschlauch
M Verlängerungsrohre
0 Teppichbürste
O _1 Bürste für Boden
P Polsterdüse
T Laugentank
U Hydraulikschlauch

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Dieses Gerät ist für den professionellen Einsatz geeignet.
• Für den Gebrauch des Geräts für besonders feinen Staub (kleiner als 0,3 μm) müssen als Optional gelieferte Spezialfilter (HEPA -cod. 5.212.0010) verwendet werden.

TECHNISCHE DATEN

(siehe das Typenschild)

SYMBOLE

ACHTUNG! Wichtiger Hinweis, der aus Sicherheitsgründen zu beachten ist.

WICHTIG

WENN VORHANDEN

Doppelisolierung (WENN VORHANDEN): sie ist einen zusätzlichen Schutz der elektrischen Isolierung dieses Produkt verlangt keine Erdung.

SICHERHEIT

WARNHINWEISE

⚠️ ACHTUNG! Nur für Gebrauch in Innenräumen (IEC60335-2-769:2012).
⚠️ ACHTUNG! In Zeiten der Nichtverwendung sollte der Staubsauger in einem geschlossenen Raum aufbewahrt werden, nicht im Freien(IEC60335-2-68:2012).
⚠ Verpackungsteile können gefährlich sein (z.B. die Plastikhülle) - daher unerreichbar für Kinder, für

andere Personen, die sich ihrer Handlungen nicht bewußt sind, oder für Tiere aufbewahren.

⚠ Bediener soll über den Gebrauch dieser Maschinen angemessen belehrt werden.
⚠ Jeder Gebrauch des Gerätes, der in dieser Anleitung nicht beschrieben ist, kann gefährlich sein und muß daher vermieden werden.
⚠️ Benutzen Sie den Werkzeuganschluss am Gerät (nur für Geräte, die mit Werkzeuganschluss ausgestattet sind) nur für die im Handbuch erläuterten Zwecke.
⚠ Bevor sie die Trommel ausleeren, schalten sie das Gerät aus und ziehen sie den Stecker aus der Steckdose.
⚠️ Kontrollieren Sie das Gerät vor jedem Gebrauch.
⚠️ Wenn das Gerät arbeitet, sorgfältig darauf achten, daß die Saugdüse nicht an eine empfindliche Körperstelle gehalten wird, wie Augen, Mund oder Ohren.
⚠ Das Produkt darf nicht von Kinder und Personen mit körperlicher Behinderung, Sinnes oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, außer wenn ihnen Aufsicht oder Anweisung gegeben worden st.
⚠ Kinder mit Aufsicht dürfen trotzdem nicht mit dem Produkt spielen.
⚠ Vor dem Gebrauch muß das Gerät mit allen Teilen korrekt zusammengesetzt werden.
⚠ Überprüfen Sie, ob Steckdose und Gerätestecker zusammenpassen.
⚠ Netzstecker niemals mit feuchten Händen anpacken.
Das Gerät nur dann anschließen, wenn die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt.
⚠️ Keine leicht entflammbaren (z.B. Asche oder

DE

Ruß aus dem Kamin), explosiven, giftigen oder gesundheitsschädlichen Stoffe aufsaugen.

⚠ Niemals das Gerät an der Anschlußleitung ziehen oder hochheben.
⚠ Vor jeder Wartung, Reinigung, dem Filterwechsel und nach dem Gebrauch Gerät ausschalten und Netzstecker ziehen oder Gerät nicht unbeaufsichtigt lassen, nicht in der Reichweite von Kindern oder Personen lassen, die sich ihrer Handlungen nicht bewußt sind.
⚠ Das in Betrieb befindliche Gerät niemals unbeaufsichtigt lassen.
Das Gerät zur Reinigung nicht in Wasser tauchen oder mit einem Wasserstrahl reinigen.
⚠ Gerät in feuchten Räumen, z. B. im Badezimmer, musst nur an Steckdosen mit vorgeschaltetem FI-Schutzschalter anschließet sein. Für eventuelle Zweifel wenden Sie sich an Elektroinstallateur.
⚠ Sorgfältig überprüfen, ob die Netzanschlußleitung, das Gehäuse oder andere Teile des Gerätes beschädigt sind; falls ja, das Gerät keinesfalls be - nutzen und Reparatur beim Kundendienst veranlassen.
⚠️ Wenn das Versorgungskabel beschädigt ist, muss es durch den Hersteller, den Kundendienst oder qualifiziertes Personal ausgetauscht werden, um Gefahren zu vermeiden.
⚠ Falls elektrische Verlängerungen benutzt werden, immer sicherstellen, daß diese für die entsprechende Anwendung geeignet sind.
⚠️ Kontrollieren Sie vor dem Aufsaugen von Flüssigkeiten die Funktionstüchtigkeit des Schwimmers. Beim Absaugen von Flüssigkeiten mit vollem Fass, wird die Absaugöffnung durch einen Schwimmer geschlossen und der Absaugvorgang wird unterbrochen. Schalten Sie das Gerät dann aus, trennen Sie es vom Stromnetz und entleeren Sie das Fass. Überprüfen Sie regelmäßig, dass der Schwimmer (Vorrichtung für die Begrenzung des Wasserstands) sauber und ohne Anzeichen von Beschädigungen ist.
⚠ Falls das Gerät umgekippt ist, Gerät sofort ausschalten, Netzstecker ziehen und erst dann das Gerät richtig aufstellen.
⚠ Das Gerät sofort ausschalten und Netzstecker ziehen, wenn Flüssigkeit oder Schaum austritt.
⚠ Niemals das Gerät benutzen, um Wasser aus Behältern, Waschbecken, Wannen, etc. zu saugen.
⚠️ Keine aggressiven Lösungsmittel oder Reinigungsmittel verwenden.
⚠️ Service und Reparaturen dürfen nur durch qualifiziertes Personal ausgeführt werden; Defekte Teile des Gerätes dürfen nur mit Originalteilen ersetzt werden
⚠ Der Hersteller ist nicht verantwortlich für jedweden Schaden an Personen oder Gegenständen, verursacht durch falschen Gebrauch des Gerätes oder durch Nichtbeachten der in dieser Anleitung gegebenen In-

struktionen.

Vor dem Abbauen des Kopfes (A) von der Tonne (I) ist das Rohr (T _1 ) zu entfernen und die Haken (G) sind zu lösen.
Nicht an dem vom Motorkopf (A) zum Tank (T) führenden Reinigungslösungsschlauch ziehen.

Bedienung

STAUBSAUGEN (S. ABB. ③)

• Den Filter (E) in die Tonne (I) einsetzen.
• Den Saugkopf (A) an der Tonne (I) anbringen und mit den Haken (G) festspannen.
• Den Schlauch (L) in den Saugstutzen (H) einsetzen.
• Die Verlängerungen (M) in das Schlauchende (L) einsetzen und das am besten geeignete Zubehör anschließen.
• Das Gerät an eine geeignete Steckdose anschließen.
• Den Saugbetrieb mit dem Schalter (B) einschalten

• Den Filter (C) unter dem Kopf (A) einsetzen.
• Den Saugkopf (A) an der Tonne (I) anbringen und mit den Haken (G) festspannen.
• Den Schlauch (L) in den Saugstutzen (H) einsetzen.
• Die Verlängerungen (M) in das Schlauchende (L) einsetzen und das am besten geeignete Zubehör anschließen.
• Das Gerät an eine geeignete Steckdose anschließen.
• Den Saugbetrieb mit dem Schalter (B) einschalten.

• Vorbereitung:
• Den Filter (C) unter dem Kopf (A) einsetzen.
• Das Reinigungsmittel in den Tank (T) füllen.
• Den Saugkopf (A) an der Tonne (I) anbringen und mit den Haken (G) festspannen.
• Den Reinigungslösungsschlauch ( T_1 ) am Tank (T) anbringen.
• Den Schlauch (L) in den Saugstutzen (H) einsetzen.
• Das Ende des Reinigungslösungsschlauchs (U) an

den Schnellanschluss am Kopf (A) anschließen *

• Das Zubehörteil (P) in das Schlauchende (L) einsetzen oder die Verlängerungen (M) mit den Zubehörteilen (O und O _1 ) einsetzen.
• Die Schläuche (U und U_2 ) mit den speziellen Clips befestigen.

• Benutzung:

• Das Gerät an eine geeignete Steckdose anschließen.

• Den Leuchthauptschalter (C) betätigen.
• Den Hahnhebel und beide Schalter (F) drücken.
• Den Hahnhebel loslassen (die Pumpen bleiben automatisch stehen).
• 1 oder 2 Pumpen mit den Schaltern (F) auswählen.
• 1 oder 2 Motoren mit den Schaltern (B) in Gang setzen.
• Zum Waschen das Zubehörteil auf die Fläche auflegen und bei gleichzeitigem Drücken des Hahnhebels zu sich hinziehen.
• Nach Beendigung der Arbeit die Schalter (F) und (B) sowie den Hauptschalter (C) ausschalten.
• Den Hahnhebel betätigen, um das restliche Reinigungsmittel ablaufen zu lassen.

Ist keine Reinigungsflüssigkeit vorhanden, die Schalter F ausschalten: die Pumpen könnten nach kurzer Zeit Schäden erleiden.

⚠️ Bei Störungen ist die Pumpe durch einen Thermoschalter geschützt. Greift dieser ein, gibt die Pumpe kein Reinigungsmittel mehr ab, auch wenn der Schalter eingeschaltet ist. In diesem Fall muss der Schalter ausgeschaltet und abgewartet werden, dass die Pumpe abkühlt. Schaltet der Thermoschalter die Pumpe weiter aus, den Kundenservice kontaktieren

WARTUNG / REINIGUNG (S. ABB. ⑤)

Das Gerät muss nicht gewartet werden.

⚠ Das Gerät vom Stromnetz abtrennen, bevor Wartungs- und Reinigungsarbeiten durchgeführt werden.

• Reinigen Sie das Äußere von Gerät mit einem trocke - nen Tuch
• Das Gerät muss nur beim Handgriff auf dem Kopf handgehabt werden.
• Lagern Sie das Gerät an einem trockenen, frostsiche - ren, für Kinder unzugänglichen Ort.

FILTERREINIGUNG

• Den Filter abmontieren
• Den Filter E schütteln
• Den Filter C waschen
• Den Filter trocknen lassen, bevor ihn wieder zusammenzusetzen

⚠ Nach dem Reinigen des Filters überprüfen Sie, ob er noch für eine weitere Benutzung geeignet ist. Bei Beschädigung oder Bruch ersetzen Sie ihn durch einen Original-Filter.

GARANTIE

Alle unsere Geräte wurden sorgfältigen Prüfungen unterzogen. Die Garantie deckt gemäß der herrschenden Vorschriften Fabrikationsfehler ab. Die Garantie gilt vom Verkaufsdatum an. Von der Garantie ausgeschlossen sind: - die sich bewegenden, der Abnutzung unterliegenden Teile - Gummiteile, Kohlebürsten, Filter, Zubehör und Optional-Zubehörteile. - Zufällige Schäden und Schäden, die durch Transport. Nachlässigkeit oder falsche Behandlung, falsche und zweckentfremdete Benutzung und Installation verursacht werden. - Die Garantie beinhaltet nicht das gg. erforderliche Reinigen der funktionstüchtigen Teile, verstopfte Düsen und Filter, blockierte Düsen durch Verkalkung.

ENTSORGUNG

Das Gesetz (gemäß der EU-Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte und der nationalen Gesetzgebungen der EU-Mitgliedsstaaten, die diese Richtlinie umgesetzt haben) verbietet dem Besitzer eines elektrischen oder elektronischen Gerätes, dieses Produkt oder dessen elektrisches/elektronisches Zubehör als gemeinen Hausmüll zu entsorgen und macht ihm zur Auflage, das Gerät bei einer entsprechenden Sammelstellen zu entsorgen.

Das Produkt kann auch direkt bei dem Händler, bei dem man ein neues, dem zu entsorgenden gleichwertiges Produkt erwirbt, entsorgt werden. Lässt man das Produkt einfach in der Umwelt zurück, können dadurch schwere Schäden an der Umwelt selbst und der menschlichen Gesundheit verursacht werden. Das abgebildete Symbol stellt eine Tonne für Siedlungsabfälle dar; es ist ausdrücklich untersagt, den Apparat in diesen Behältern zu entsorgen. Die Nichtbeachtung der Anweisungen der Richtlinie 2012/19/EU und der ausführenden Verordnungen der einzelnen EU-Staaten kann verwaltungsrechtlich bestraft werden.

DESCRIPCION Y MONTAJE

(ver fug. ①②③④)

DE EG/EU-KONFORMITÄTSERKLÄRUNG gemäß Richtlinien (und späteren Änderungen):

DE entspricht folgenden EG/EU-Richtlinien einschließlich späteren Änderungen und EN-Normen:

DE Die technische Aktenbündel befindet sich bei
