Merkki	Lavor
Malli	Apollo
Tuotetyyppi	Monikäyttöinen ammatti-imuri
Käyttötarkoitus	Ammattikäyttö sisätiloissa
Päätoiminnot	Pölynimurointi, nesteiden imurointi, ruiskutuspuhdistus
Säiliön tilavuus	30 litraa (arvio)
Moottorin teho	1500 W (arvio)
Syöttöjännite	230 V / 50 Hz
Suodattimet	Vaahtomuovisuodatin (nesteet), pölysuodatin (E), valinnainen HEPA-suodatin
Pesuainesäiliö	Integroitu, kapasiteettia ei määritelty
Mukana tulevat lisävarusteet	Mattoimuri, lattiaharja, kangassuulake, letkut
Melutaso	Ei määritelty
Paino	Noin 10 kg (arvio)
Mitat (p x l x k)	Noin 40 x 40 x 60 cm (arvio)
Säiliön materiaali	Kestävä muovi
Huolto ja puhdistus	Puhdista ulkopuoli kuivalla liinalla; pese ja kuivaa suodattimet säännöllisesti
Turvallisuus	Kaksinkertainen eristys, automaattinen pysäytys säiliön täyttyessä (kelluke), pumpun lämpösuoja
Varaosat ja korjattavuus	Käytä alkuperäisiä osia; korjaus ammattihenkilöstön toimesta
Takuu	Normien mukainen, ei kata normaalia kulumista, kuljetusta, virheellistä käyttöä
Säädöstiedot	Vastaa EU:n/EY:n direktiivejä ja EN-standardeja

Usein kysytyt kysymykset - Apollo Lavor

Millaisia jätteitä voin imuroida Apollolla?

Apollo on suunniteltu pölyn ja syttymättömien nesteiden imurointiin. Erittäin hienojen pölyjen (<0.3 µm) imurointiin tarvitaan HEPA-suodatin (myydään erikseen).

Kuinka käytän ruiskutuspuhdistusjärjestelmää?

Täytä pesuainesäiliö, liitä letkut, valitse sopiva lisävaruste, käännä sitten hanan vipua ja kytke moottori- ja pumppukytkimet. Käytön jälkeen tyhjennä pesuainejäämät käyttämällä ohjausvipua.

Mitä tehdä, jos pesuainepumppu pysähtyy?

Pumppua suojaa lämpökytkin. Sammuta kytkin ja odota, että se jäähtyy. Jos ongelma jatkuu, ota yhteyttä huoltokeskukseen.

Kuinka suodattimia huolletaan?

Irrota suodattimet, ravista pölysuodatinta (E), pese vaahtomuovisuodatin (C) vedellä, anna kuivua täysin ennen asennusta. Tarkista, etteivät ne ole vaurioituneet.

Voinko käyttää laitetta ulkona?

Ei, Apollo on suunniteltu vain sisäkäyttöön (IEC60335-2-769). Säilytä sitä sisätiloissa käytön jälkeen.

Mitä tehdä, jos säiliö on täynnä nestettä?

Kelluke katkaisee imuroinnin automaattisesti. Sammuta laite, irrota pistoke, tyhjennä säiliö. Puhdista kelluke säännöllisesti varmistaaksesi sen moitteettoman toiminnan.

Voinko imuroida syttyviä aineita?

Ei, älä koskaan imuroi syttyviä, räjähtäviä, myrkyllisiä tai terveydelle haitallisia aineita.

Kuinka laitteen ulkopuoli puhdistetaan?

Käytä kuivaa liinaa. Älä upota laitetta veteen äläkä pese sitä vesisuihkulla.

Mitä lisävarusteita Apollon mukana tulee?

Mukana tulee: mattoimuri, lattiaharja, kangas- ja verhoilusuulake, joustava letku, jatkoputket, vesiletku.

Mistä löydän varaosia?

Käytä ainoastaan alkuperäisiä varaosia. Ota yhteyttä huoltopalveluun tai valtuutettuun jälleenmyyjään tilataksesi niitä.

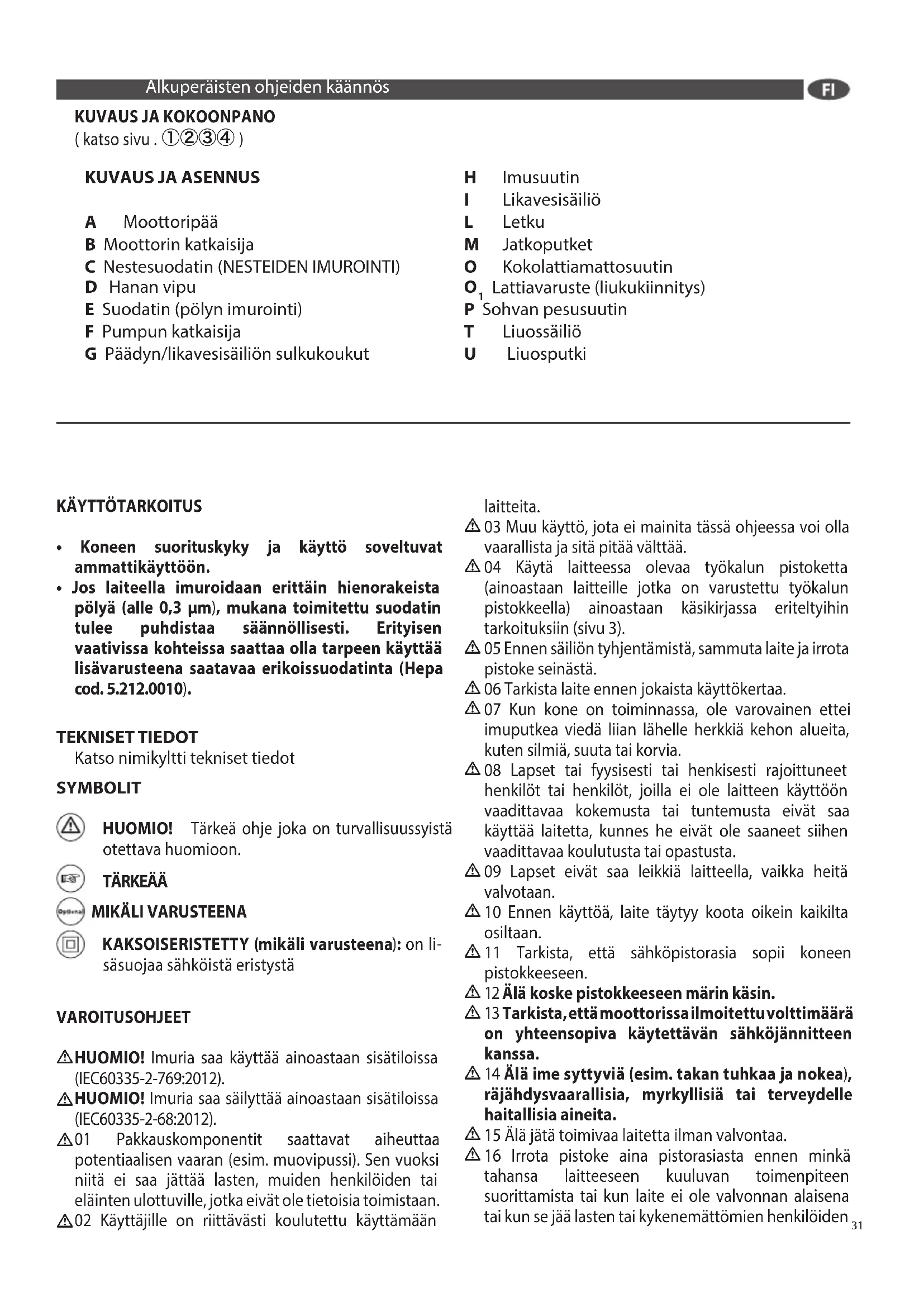

KÄYTTÖOHJE Apollo Lavor

A Moottoripää
B Moottorin katkaisija
C Nestesuodatin (NESTEIDEN IMUROINTI)
D Hanan vipu
E Suodatin (pölyn imurointi)
F Pumpun katkaisija
G Päädyn/likavesisäiliön sulkukoukut

H Imusuutin

I Likavesisäiliö
L Letku
M Jatkoputket
O Kokolattiamattosuutin
O _1 Lattiavaruste (liukukiinnitys)
P Sohvan pesusuutin
T Liuossäiliö
U Liuosputki

KÄYTTÖTARKOITUS

• Koneen suorituskyky ja käyttö soveltuvat ammattikäyttöön.
• Jos laiteella imuroidaan erittäin hienorakeista pölyä (alle 0,3 μm), mukana toimitettu suodatin tulee puhdistaa säännöllisesti. Erityisen vaativissa kohteissa saattaa olla tarpeen käyttää lisävarusteena saatavaa erikoissuodatinta (Hepa cod. 5.212.0010).

TEKNISET TIEDOT

Katso nimikyltti tekniset tiedot

SYMBOLIT

HUOMIO! Tärkeä ohje joka on turvallisuussyistä otettava huomioon.

TÄRKEÄÄ

MIKÄLI VARUSTEENA

KAKSOISERISTETTY (mikäli varusteena): on lisäsuojaa sähköistä eristystä

VAROITUSOHJEET

⚠HUOMIO! Imuria saa käyttää ainoastaan sisätiloissa (IEC60335-2-769:2012).
⚠HUOMIO! Imuria saa säilyttää ainoastaan sisätiloissa (IEC60335-2-68:2012).
⚠01 Pakkauskomponentit saattavat aiheuttaa potentiaalisen vaaran (esim. muovipussi). Sen vuoksi niitä ei saa jättää lasten, muiden henkilöiden tai eläinten ulottuville, jotka eivät ole tietoisia toimistaan.
⚠️02 Käyttäjille on riittävästi koulutettu käyttämään

laitteita.

⚠ 03 Muu käyttö, jota ei mainita tässä ohjeessa voi olla vaarallista ja sitä pitää välttää.
⚠️ 04 Käytä laitteessa olevaa työkalun pistoketta (ainoastaan laitteille jotka on varustettu työkalun pistokkeella) ainoastaan käsikirjassa eriteltyihin tarkoituksiin (sivu 3).
⚠ 05 Ennen säiliön tyhjentämistä, sammuta laite ja irrota pistoke seinästä.
⚠️ 06 Tarkista laite ennen jokaista käyttökertaa.
⚠️ 07 Kun kone on toiminnassa, ole varovainen ettei imuputkea viedä liian lähelle herkkiä kehon alueita, kuten silmiä, suuta tai korvia.
⚠️ 08 Lapset tai fyysisesti tai henkisesti rajoittuneet henkilöt tai henkilöt, joilla ei ole laitteen käyttöön vaadittavaa kokemusta tai tuntemusta eivät saa käyttää laitetta, kunnes he eivät ole saaneet siihen vaadittavaa koulutusta tai opastusta.
⚠️ 09 Lapset eivät saa leikkiä laitteella, vaikka heitä valvotaan.
⚠ 10 Ennen käyttöä, laite täytyy koota oikein kaikilta osiltaan.
⚠️ 11 Tarkista, että sähköpistorasia sopii koneen pistokkeeseen.
⚠️ 12 Älä koske pistokkeeseen märin käsin.
⚠ 13 Tarkista, että moottorissailmoitettu volttimäärä on yhteensopiva käytettävän sähköjännitteen kanssa.
⚠ 14 Älä ime syttyviä (esim. takan tuhkaa ja nokea), räjähdysvaarallisia, myrkyllisiä tai terveydelle haitallisia aineita.
⚠️ 15 Älä jätä toimivaa laitetta ilman valvontaa.
⚠️ 16 Irrota pistoke aina pistorasiasta ennen minkä tahansa laitteeseen kuuluvan toimenpiteen suorittamista tai kun laite ei ole valvonnan alaisena tai kun se jää lasten tai kykenemättömien henkilöiden

FI

ulottuville.

⚠17 Älä koskaan vedä tai nosta laitetta sähköjohdosta.
⚠18 Älä upota laitetta veteen puhdistusta varten, äläkä pese sitä vesiruiskulla.

^19 Kosteissa tiloissa (esim. kylpyhuoneessa) laite on kytkettävä differentiaalireleellä varustettuun pistorasiaan. Jos et ole varma toimenpiteestä, ota yhteyttä sähköasentajaan.

△20 Tarkista huolella kaapelin, pistokkeen tai koneeseen kuuluvien osien kunto. Mikäli vikoja ilmenee, älä käytä laitetta ja ota yhteyttä palveluhuoltoon saadaksesi vian korjattua.

21 Jos virtakaapelissa ilmenee vaurioita, valmistajan, palvelukeskuksen tai pätevän henkilökunnan tulee vaihtaa se, vaarojen välttämiseksi.

22 Mikäli jatkojohtoja käytetään varmista, että ne asettuvat kuiville ja mahdollisilta vesiroiskeilta suojassa oleville pinnoille.

23 Ennen nesteiden imua varmista kellukkeen toiminta.Nesteitä imettäessä, kun säiliö on täynnä, imemisaukko sulkeutuu kohon avulla ja imuprosessi keskeytyy. Sammuta laite, irroita pistoke ja tyhjennä säiliö. Tarkasta säännöllisesti että koho (veden tason rajoitinlaite) on puhdas ja ettei siinä ilmene vaurioitumisen merkkejä.

24 Jos laite pääsee kaatumaan, nosta se pystyasentoon ennen virran katkaisemista.

⚠25 Jos nestettä tai vaahtoa vuotaa koneesta, katkaise virta välittömästi laitteesta.

△26 Älä käytä laitetta veden imuun säiliöstä, lavuaarista, kylpyammeesta jne.

△27 Älä käytä liuottimia tai voimakkaita pesuaineita.

28 Ainoastaan ammattitaitoinen henkilökunta voi suorittaa huolto- ja korjaustyöt. Vahingoittuneet koneen osat voidaan korvata pelkästään alkuperäisillä varaosilla.

29 Valmistaja ei ole vastuussa mistään vahingosta, joka on aiheutunut henkilöille tai esineille väärästä koneen käytöstä tai tämän ohjekirjan ohjeiden laiminlyönnistä.

Ennen päädyn (A) irrottamista likavesisäiliöstä (I) poista putki (T _1 ) ja vapauta koukut (G).

Alä vedä moottoripäästä (A) liuossäiliöön (T) menevästä liuosputkesta.

BETJENING

PÖLYN IMUROINTI

(katso sivu.③)

• Aseta suodatin (E) likavesisäiliöön (I).
• Asenna imupää (A) likavesisäiliöön (I) ja kiristä

koukuilla (G).

• Aseta letku (L) imusuuttimeen (H).
• Aseta letkun päähän (L) pidennyskappaleet (M) ja asenna sopiva varuste.
• Liitä laite sopivaan pistorasiaan.
• Aktivoi imurointi painamalla katkaisijaa (B).

NESTEIDEN IMUROINTI

(katso sivu. ④)

• Aseta suodatin (C) päädyn (A) alle
• Asenna imupää (A) likavesisäiliöön (I) ja kiri-stä koukuilla (G).
• Asenna letku (L) imusuuttimeen (H).
• Asenna letkun päähän (L) pidennyskappaleet (M) ja asenna sopiva varuste.
• Liitä laite sopivaan pistorasiaan.
• Aktivoi imurointi painamalla katkaisijaa (B).

PAINEHUUHTELUPESU

Valmistelut:

• Aseta suodatin (C) päädyn (A) alle
• Kaada pesuainetta säiliöön (T).
• Asenna imupää (A) likavesisäiliöön (I) ja kiri-stä koukuilla (G).
• Asenna liuosputki (T _1 ) liuossäiliöön (T).
• Asenna letku (L) imusuuttimeen (H).
• Asenna liuosputken (U) pää päädyssä (A) *. olevaan pikaliittimeen.
  -Asenna varuste (P) letkun (L) päihin tai asenna pidennyskappaleet (M) varusteineen (O ja O _1 )
• Kiinnitä putket ( U_1 ja U_2 ) sitä varten olevilla nipistimillä.

Käyttö:

• Liitä laite sopivaan pistorasiaan.
• Paina vesihanan vipua ja molempia katkaisimia (F) (B).

• Suorita pesu asettamalla suulake pestävälle pinnalle, paina hanan (D) vipua ja vedä suulaketta itseesi päin.

• Kun toimenpide on suoritettu, kytke pois päältä katkaisijat (F) ja (B)

• Tyhjennä jäljelle jäänyt pesuaine painamalla hanan vipua

Pumpun vahingoittumisen estämiseksi, älä jätä pumppua päälle jos säiliössä ei ole pesunestettä tai jos et annostele pesunestettä yli 5 minuuttiin.

⚠️Häiriötilanteita varten on pesunestepumppu

suojattu lämpökytkimellä. Kun kytkin menee päälle, pumppu lopettaa pesunesteen annostelun, vaikka virta olisikin päällä. Tässä tapauksessa kytke virta pois päältä ja odota, että pumppu jäähtyy. Jos lämpökytkin jatkaa pumpun pysäyttämistä, ota yhteyttä huoltokeskukseen.

HUOLTO PUHDISTUS

(katso sivu ⑤)

Laite ei vaadi huoltoa.

⚠ Kytke laite irti sähköverkosta ennen minkä tahansa huolto- tai puhdistustoimenpiteen suorittamista.

• Puhdista Koneen ulkopinta kuivalla liinalla.
• Siirrä ajoneuvoa vain tarttumalla kantokahva sijaitsee moottorin pään.
• Pidä laitteet ja tarvikkeet kuivassa, turvallisessa pai - kassa poissa lasten ulottuvilta

SUODATTIMEN PUHDISTUS

• Poistakaa suodatin
  • Ravistaa suodattimen (E)
• Pese suodatin (C)
• Antakaa suodattimen kuivua ennen sen uudelleen sijoittamista

⚠ Suodattimen puhdistusoperaation jälkeen, tarkastakaa koneen sopivuus seuraavaa käyttöä varten. Vaurion tai rikkoutumisen sattuessa, vaihtakaa se alkuperäisellä suodattimella

TAKUUEHDOT

Kaikki valmistamamme laitteet on testattu huolellisesti ja niille annetaan takuu valmistusvikoja vastaan voimassa olevan lain mukaan. Takuu on voimassa ostopäivästä alkaen.

Takuu ei koske: - liikkuvia, kuluvia osia - kumi osat, hiiliharjat kivihiili, suodattimet, ja lisävarusteet, ja optional lisävarusteet. - Saturnnaisia vaurioita ja vaurioita, jotka ovat aiheutuneet kuljetuksessa, huolimattomuudesta tai väärästä käsittelystä, väärästä ja tarkoituksen vastaisesta käytöstä ja asennuksesta, - Takuu ei sisällä toimivien osien mahdollisesti tarpeellista puhdistusta, suodattimet tukkiutunee, tukkiutuneet suuttimet, kalkin muodostumisen vuoksi lukittuneet laitteet,

EU:n jäsenvaltioiden kansallisten lainsäädäntöjen mukaisesti, jotka ovat panneet direktiivin täytäntöön) kieltää sähköisen tai elektronisen laitteen omistajaa, tämän tuotteen tai sen sähköistentai elektronisten laitteiden hävittämisen kotitalouksien kiinteinä yhdyskuntajätteinä ja kehoittaa sen sijaan niiden hävittämistä niille tarkoitetuissa keruukeskuksissa. Valmistaja voi hävittää suoraan hävitettävän tuotteen jos hankittava uusi tuote on samanarvoinen hävitettävän tuotteen kanssa. Jos tuote jätetään ympäristöön, se saattaa aiheuttaa vakavia vaurioita itse ympäristölle ja ihmisten terveydelle. Tunnuksen kuva edustaa yhdyskuntajätteiden jäteastiaa ja on ehdottomasti kiellettyä laittaa laitetta näihin jäteastioihin. Jos direktiivin yksityiskohtia ja Jäsenvaltioiden asetusten täytäntöönpanoa 2012/19/EU ei noudateta, tästä on seurauksena hallinnollisia seuraamuksia.

HÄVITYS

Laki (EU:n direktiivin 2012/19/EU mukaan, sähkö- tai elektronisten laitteiden jätteistä ja

Äänen paineen taso: LpA 71 db (A)

BESKRIVNING OCH MONTERING

( Se fig ①②③④ )

BESKRIVNING OCH MONTERING

EY/EU-VAATIMUSTENMUKAISUUSVAKUUTUS direktiivien (ja niiden muutosten) mukaan:

On yhdenmukainen EY/EU direktiivien ja niitä seuraavien standardimuutosten, ja niitä seuraavien muutosten kanssa.

FI Tekninen asiakirja-aineisto on saatavilla ilta osoitteesta
