MANUALE UTENTE ModEco Electronic 100 Tesy

Manuale d'uso e stoccaggio

BO BOLIER ELECTRIC 30-33

Instruioni de'utilizar s depozitare

1. Questo manuale di istruzione nonché descrizione tecnica, è stato preparato con lo scopo di farle conoscere il prodotto e le condizioni per una corretta installazione ed utilizzato. Le istruzioni sono anche destinate all'utilizzo dei tecnici qualiati, che dovranno effettuare la prima installmentazione e/o la sostituzione del prodotto.
2. Si prega di tenere presente che l'osservanza delle indicazioni nella presente istruzione è innanzitutto nell'interesse del compratore, ma nelle stesso tempo èanche una delle condizioni di garanzia indicate nel certificato di garanzia, affinché il compratore possa usare servizio di garanzia gratuite. Il produttore non è responsabile di guasti nell'implanto nonanche di eventuali danni causati in seguito a utilizzazione e/o montaggio che non corrispondono alle indicazioni e le istruzioni in questa guida.
3. Gli scaldabagno elettrici rispettano le normative EN 60335-1 e EN 60335-2-21.
4. Questo apparecchio e destinato ad essere utilizzato da bambini che abbiano 8 e piu di 8 anni e persone le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure persone nella esperienza e conoscenza, se siano fatto si siano istruiti in conformita all'utilizzazione sicura dell'apparecchio e si rendano conto dei pericolì che possano sorgerne.
5. I bambini non devono giocare con l'apparecchio
6. L'apparecchio non deve essere pulito, nu servito da bambini che non siano sotto sorveglianza.

Attenzione! Il montaggio e il collegamento scorretto dell'apparecchio puo' avere delle seguengerze gravi alla salute e la vita degli utenti, perfino e non solo disabilita' fisiche e/oppure morte. Inoltre puo' causare danni e/oppure distruzione della vostra proprieta; nonche'di quella di terzi per la verifica di alluviamento, esplosione e incendio.

Il montaggio, il collegamento alla rete idrica, alla rete elettrica e la messa in posa deve essere esclusivamente da tecnici elettrici qualiificati e tecnici per riparazione e montaggio, che abbiano ottenuto la loro abilità sul territorio del paese, dove si effettua il montaggio e l'avvio dell'apparecchio in conformità al quadro normativo.

Sono Vietate modificazioni o ristrutturazioni nella costruzione e nelle schema elettrico dello scaldabagno. Se tali modifiche venissero constatate, la garanzie dell'apparecchio non è più valida. Sotto cambiamenti e ristrutturazioni s'intende agli rimozione di elementi impostati dal produttore, agli inserimento di componenti nelle scaldabagno, agli sostituzione di elementi con elementi analoghi, ma non approvati dal produttore.

Montaggio

1. Lo scaldabagno va installato esclusivamente in locali che rispetto le nonne antincendio.
2. Nel caso in cui venga montato in un bagno, è necessario scegliere un'area in cui lo scaldabagno non possa essere raggiunto dagli spruzzi d'accua.
3. Esso e destinato solo all'utilizzo in ambienti chiusi e dotati di impianto di riscaldamento, nei quali la temperatura non scende nelle 4^ , e non è destinato a funzionare continuamente in regime istantaneo.
4. Lapparechio viene affisso al muroattraverso dei tasselli, montati sul suo corpo (se questi nono sono stati fissati in anticipo, devono essere montatiattraverso i bulloni applicati). Il montaggio avvieneattraverso due ganci (min.D 10mm ) fissati bene al muro.

Alimentazione idraulica dello scaldabagno

1. Il prodotto viene utilizzato per fornire acqua calda alle abitazioni domestiche, e la sua pressione massima di esercizio non deve superare 6 bar (0,6 MPa).
2. E obblatorio installare la valvola di non ritorno, con la quale è stato acquistato lo scaldabagno.
   La valvola si installa all'entrata dell'accua fredda, in conformità alla freccia sul suo corpo, che indica la direzione dell'accua fredda in entrata. Non è ammessa l'installazione di altre rubinetterie fra la valvola e l'apparecchio.
   Eccione: Se le regolazioni (le norme) locali richiedono l'utilizzo di un'altra valvola di sicurezza oppure un mecanismo (correspondente a EN 1487 or EN 1489), essi devono essere comprati in aggiunta. Per i mecanismi corripondenti a EN 1487 la pressione massima di lavoro che e dichiarata delve essere 0.7MPa . Per altre valvole di sicurezza, la pressione a cui sono calibrate delve essere con 0.1MPa quello sulla targhetta dell'implanto. In queste casi la valvola di ritorno e di sicurezza consignata insieme all'impianto non delve essere utilizzata.
3. La valvola di ritorno e di sicurezza e la tubatura daessa versuso lo scaldabagno devono essere protetti contro congelamento. In caso di drenaggio con un tubo di gomma - la sua estremita libera delve essere sempre aperta verso l'atmosfera (non delve essere immersa). Anche il tubo di gomma delve essere protetto contro congelamento.
4. Per il funzionamento sicuro dello scaldabagno, la valvola di non ritorno deve essere regolarmente pulita e ispezionata per vedere se funziona bene /se non sia bloccata/, e per le zone con acqua calcarea deve essere pulita dal calcare accumulator. Qesto servizio non fa parte del servizio di garanzia.
5. Per evitare infortuni all'utente e a terzi, in caso si verificcassero difetti alsystema di fornitura di acqua calda, lo scaldabagno devesse installato in locali aventi isolamento idrico sul pavimento e drenaggio nella canalizzazione. Non lasciare mai, sotto l'apparechio, oggetti che non siano idrrepellenti. Se montate lo scaldabagno in locali che non hanno l'isolamento idrico, è necessario fare una vasca di protezione molto diesso con drenaggio verso la canalizzazione.
6. Durante l'utilizzazione - (il regime del riscaldamento dell'acqua) - è normale il gocciolio d'acqua dal foro di drenaggio della valvola di sicurezza. Lo stesso deve essere lasciato aperto verso l'atmosfera. Devono essere prese delle misure per l'incanalazione e la raccolta della quantità deflussa, per evitare alcuni danni.
7. E probabile che la temperatura nella stanza si abassi sotto 0^ , in quello caso lo scaldabagno deve essere svotato.

Quando dovete svuotare lo scaldabagno è obbligatorio prima di tutto interrimpere l'alimentazione elettrica.

Bloccate l'erogazione dell'acqua verso lo scaldabagno. Aprite il rubinetto per acqua calda della rubinetteria. Aprite il rubinetto 7(figura 4) per lasciar corre alla quantità d'acqua dallo scaldabagno. Se nell'impianto non è installato un rubinetto di quello genere, lo scaldabagno vuoso svuotato direttamente dal tubo di entrata e prima di essere totto dall'acquedotto.

Collegamento alla rete idraulica

1. Prima di accendere lo scaldabagno assicurarsi che si sua riempito d'acqua.
2. Collegando lo scaldabagno alla rete elettrica dovete fare attenzione a collegare regolarmente il conduttore protetto (nei modellienza spina a presa).
3. Riscaldatori d'acqua sansa cavo di alimentazione - Il circuito elettrico deve essere munito di una sicura e di un meccanismo integrato che assicura disgiungimento di tutti i poli nelle condizioni di sovratensione di illcategoria.
4. Se la presa di alimentazione (nei modelli equipaggiati con tale presa) è guasta, deve essere subito sostituita da un rappresentante del centro assistenza o da una persona qualificata per evitare agli tipo di rischio.
5. Durante il riscaldamento dall'impiano si può sentire un rumore di fischio (l'acqua cominciatinga bollire). Questo è normale e non indica un guasto. Il rumore aumenta con il passare del tempo ed il motivo è il calcare accumulato. Affinché il rumore sa eliminato, l'impianto deve essere pulito. Questo servizio non è ooggetto del servizio di guaranzia.

Gentile Cliente,

La TESY si congratula con Lei per il suo acquisto! Ci auguriamo che il nuovo prodotto portera maggior comfort in casa sua.

II. CARATTERISTICHE

1. Volume nominale, litri - vedi targhetta scaldabagno
2. Tensione nominale, V - vedi targhetta scaldabagno
3. Potenza installata, W - vedi targhetta scaldabagno
4. Pressione nominale - vedi targhetta scaldabagno

Questa non è la pressione delle condutture idriche. É quella pressione dichiarata per l'impiano e riguarda i requisiti degli standard di sicurezza.

1. Tipo di scaldabagno - tipo chiuso ad accumulo, con isolamento termico.
2. Consumo quotidiano di energia elettrica - vedi allegato I
3. Profilo di carico dichiarato - vedi allegato I
   8.Quantità di acqua miscelata a 40^ V40 in litri -vedi allegato I
4. Temperatura massima del termostato - vedi allegato I
5. Impostazioni di temperatura predefinite - vedi allegato I
6. Efficienza energetica durante il riscaldamento dell'acqua - vedi allegato I

III. DESCrizIONE E PRINCIPIO DI AZIONE

Il prodotto è costituito da un corso in metallo, una flangia nella parte inferiore (per gli scaldabagno ad INSTALLazione verticale) o laterale (per gli scaldabagno ad INSTALLazione rizzontale), annello protettivo in plastica e valvola di sicurezza.

1. Il corpo consiste in un serbatoio in metallo la cui struttura esterna è isolata da poliuretano ad alta densità ed ecologicamente sicuro, più l'allacciamento idraulico da G ½ " per l'entrata di acqua fredda (segnalato dall'anello blu) e per l'uscita di acqua calda (segnalato dall'anellorosso).

Il serbatoio si differenzia a seconda del modello e cui essere di due tipi:

in metallo protetto dalle corrosioni da uno speciale rivestimento interno in vetro ceramica

in acciaio inossidabile

Gli scaldabagno verticali sono essere equipaggiati da uno scambiatore di calorie incorporeto (serpentina). Tale scambiatore ha l'entrata e l'uscita laterale per l'alimentazione termoidraulica da G 3 / 4

1. Sulla flangia è montata resistenza elettrica di riscaldamento La flangia è equipaggiata: resistenza elettrica e termostato. Gli scaldabagni con rivestimento vetro ceramicico sono equipaggiati con un anodo al magnesio.
   Lo scaldabagno elettrico è utilizzato per riscaldare l'acqua all'interno del suo serbatoio -ed è regolato dal termostato, che automaticamente mantiene la temperature impostata. L'attrezzo dispone con implantato modulo di protezione contro surriscaldamento (disinfestatore termico), che disinnesta la resistenza di riscaldamento alla rete elettrica, quando la temperature dell'acqua assume valori troppo elevati.
2. La valvola di non ritorno evita il ritorno in rete del contento del serbatoio migliorata si dovesse verificare l'interruzione del servizio di erogazione da parte dell'Ente preposto. (Acquedotto) La valvola di sicurezza protegegglo se caldabagno nel caso in cui la pressione dell'accua dovesse superare il valor consentito l'accua si dilatta eattraverso I'apertura della valvola permette lo sfatto della pressione inccesso.

La valvola di sicurezza non puo preservare lo scaldabagno nel caso in cui la pressione dell'acqua superi i valori che la sua struttura puo sostarare

IV. INSTALLAZIONE E ACCENSIONE

ATTENZIONE! IL MONTAGGIO E IL COLLEGAMENTO SCORRETTO DELL'APPARECCIO PUO'AVERE DELLE CONSEGUENZE GRAVI ALLA SALUTE E PERFINO MORTE DEGLI UTENTI. INOLTE PUO' CAUSARE DANNI ALLA VOSTRAPROPRIETA; NONCHE' A QUELLA DI TERZI PER LA VERIFICIA DI ALLUVIAMIENTO, ESPOSIONE E INCENDIO. Il montaggio, il collegamento alla rete idrica e alla rete eletrica deve essere fatto da tecnici qualificati. La persona qualificata è quella, che sa in possesso delle competenze descritte nel quadro normativo del rispettivo paese

1. Montaggio

Raccomandiamo l'installation delle scaldabagno il più vicino possibile ai puni in cui l'accua calda è maggionnente utilizzata, in modo da ridurre le perdite di calore durante l'alimentazione. Nel caso in cui venga montato in un bagno, è necessario scegliere un'area in cui lo scaldabagno non possa essere raggiunto dagli spruzzi d'accua.

L'apparecchio viene affisso al muroattraverso dei tasselli, montati sul suo corpo (se quosti nono sono stati fissati in anticipo, devono essere montati attraverso i bulloni applicati). Il montaggio avviene attaverso due ganci (min.D 10mm ) fissati bene al muro (non sono stati inclusi nel corredo di montaggio). La costruzione del tassello portante, negli scaldabagni dal montaggio verticale e universale e consente che la distanza fra i ganci si da 220 a 310mm - fig. 1a.

Per evitare infortuni all'utente e a terzi, in caso si verificassero difetti alsystema di fornitura di acqua calda, lo scaldabagno deve essere installato in locali aventi isolamento idrico sul pavimento erynaggio nella canalizzazione. Non lasciare mai, sotto l'apparecchio, oggetti che non siano idrorepellenti. Se montate lo scaldabagno in locali che non hanno l'isolamento idrico, è necessario fare una vasca di protezione sosto diesso conrynaggio verso la canalizzazione.

Nota: la vasca di protezione non rientra nel corredo e viene scelta dall'utente.

2. Alimentazione idraulica dello scaldabagno

Fig. 4a - per montaggio verticale

Ove: 1 - Tubo d'entrata; 2 - valvola di sicurezza; 3 - valvola riducente (quando la pressione nell'acquadotto è superiore allo 0,6 MPa); 4 - rubinetto dell'accua; 5 - imbuto collegato alla canalizzazione; 6-tubo di gomma; 7 -

rubinetto di svuotamento dello scaldabagno

Collegando lo scaldabagno alla rete idrica, si devono prendere in considerazione i segni /anelli/ colorati che sono indicati sui tubi dell'apparecchio: blu - per l'acqua fredda /d'entrata, rosso - per l'acqua calda d'uscita

É obblatorio installare la valvola di non ritorno, con la quale è stato acquistato lo scaldabagno.

La valvola si installa all'entrata dell'accua fredda, in conformità alla freccia sul suo corpo, perché indica la direzione dell'accua fredda in entrata. Non è ammessà l'inistaltazione di altre rubinetterie fra la valvola e l'apparecchio.

Eccezione: Se le regolazioni (le norme) locali richiedono l'utilizzo di un'altra valvola di sicurezza oppure un meccanismo (correspondente a EN 1487 o EN 1489), essi devono essere comprati in aggiunta. Per i meccanismi corpondenti a EN 1487 la pressione massima di lavoro che è dichiarata delve essere 0.7 MPa. Per altre valvole di sicurezza, la pressione a cui sono calibrate delve essere con 0.1 MPa quello sulla targhetto dell'impianto. In queste casi la valvola di ritorno e di sicurezza consegrata insieme all'impianto non delve essere utilizzata.

La presenza di altre /vecchie/ valvole di non ritorno può portare ad una rottura del vosto apparecchio, epercià queste devono essere eliminate.

Non si ammette另一tra attrezzzatura di intercettazione fra la valvola di ritorno e di sicurezza (il meccanismo di sicurezza) e l'impianto.

Non è ammesso l'avvitamento della valvola a fillettature con la lunghezza superiore ai 10 mm, altrimenti ciò potrebbe comportare a un gesto rabile della vostra valva ed èanche pericoloso per lo scaldabagno.

Con boiler per montaggio verticale la valvola di sicurezza deve essere collegata al tubo d'ingresso a molto panello in materiale plastico trezzo. Dopil il montaggioippo deve essere in posizione come indicate alla 2.

La valvola di ritorno e di sicurezza e la tubatura daessa versuso lo scaldabagno, devono essere protetti contro congelamento. In caso di drenaggio con un di gomma - la sua estremita libera devese essere sempre aperta verso osfera (non devese essere immersa). Anche il tubo di gomma devese essere lo contro congelamento.

Il riempimento dello scaldabagno con acqua avviene, aprendo il rubinetto dell'acqua fredda delle rete idrica e il rubinetto dell'acqua calda del miscelatore. Dopio il riempimento, dal miscelatore deve cominciare a scorrere un continu getto d'acqua. Ormai potete chiudere il rubinetto dell'acqua calda.

Quando dovete svuotare lo scaldabagno è obbligatorio prima di tutto interrompere l'alimentazione elettrica. Bloccate l'erogazione dell'accua verso lo scaldabagno. Aprite il rubinetto per acqua calda della rubinetteria. Aprite il rubinetto 7(figura 4a) per lasciar corretere tutte la quantità d'accua dallo scaldabagno. Se nell'impianto non è installato un rubinetto di questo genere, lo scaldabagno può essere svuotato diretamente dal tubo di entrata e prima di essere totto dall'acquedotto. Togliendo la flangia è normale che fuoriscano alcuni litri d'accua, rimasti nel serbatoio d'accua.

Durante lo svuotamento dello scaldabagno devono essere prese misure per prevenire danni dall'acqua che fuoriesce.

In caso che la pressione nella rete di condutture idriche superi il valore indicato sopra nel paragrafo I, deve essere montata una valvola riduttrice, altrimenti lo scaldabagno non sare utilizzato regolarmente. Il produttore non si assume la responsabilità riguardo i problemi derivanti dall'utilizzo scorretto dello scaldabagno.

3. Collegamento alla rete idraulica.

Assicurarsi che lo scaldabagno sua pieno d'acqua prima di collegarlo all'impianto elettrico.

3.1. I modelli dotati di cavo elettrico e di spina si connettono inserendo la spina nella presa.

Staccando la spina dalla presa di interrompe l'alimentazione elettrica.

Il contatto deve essere regolarmente collegato ad un singolo circuito dotato di un disponibile di protezione. Esso deve essere collegato a terra.

3.2. Riscaldatori d'acqua muniti di cavo di alimentazione alla spina

L'apparecchio deve essere connesso ad un singolo circuito elettrico dell'impiano elettrico permanente, munito di una sicura con una corrente nominale dichiarata 16A (20A per una potenza >3700W ). La connessione deve essere permanente -senza spine. Il circuito elettrico deve essere munito di una sicura e di un meccanismo integrato che assicura disgiungimento di tutti i poli nelle condizioni di sovratensione di ill categoria.

La connessione dei conduttori del cavo di alimentazione dell'apparecchio deve essere eseguita quando segue:

• Conduitore con colore marrone dell'isolamento - al conduitore di fase dell'impiano elettrico (L)
• Conduitore con colore blu dell'isolamento - al conduitore di neutro dell'impianto elettrico (N)
• Conduitore con colore verdegiallo dell'isolamento - al conduitore di protezione dell'impiano elettrico 12 .

L'apparecchio deve essere connesso ad un singolo circuito elettrico dell'impianto elettrico permanente, munito di una sicura con una corrente nominale dichiarata 16A (20A per una potenza >3700W ). La connessioneiene effettuata tramite conduttori (duri) di rame che hanno solo un filo - un cavo di 3× 2.5mm^2 per una potenza totale di 3000W (un cavo di 3× 4.0mm^2 per una potenza >3700W ).

Nel contorno elettrico di alimentazione dell'apparecchio deve essere montato un apparecchio assicurante l'interruzione di tutti i poli nelle condizioni di ipertensione di illi categoria.

Per montare il conduttore elettrico di alimentazione allo scaldabagno, è necessario smontare il coperchio di plastica (fig. 2).

Il collegamento dei conduttori di alimentazione dovra corrispondere alle segnalazioni sui terminali come segue:

• quello di fase verso indicazione A, A1, L oppure L1.
• quello neutro verso indicazione N (B, B1 oppure N1)
• E obblatorio collegare il conducatore di protezione alla giuntura a vite, indica con il segno 1念

Dopo montaggio il coperchio di plastica si rimette a posto!

Precisazione alla fig. 3:

TS - interruptore termico; TR/EC - regulator termico/ blocco elettronico; S - Sensore; R - riscaldatore; F - flangia.

PROTEZIONE ANTICORROSIVA - ANODO DI MAGNESIO

L'anodo di magnesio protege in agginta la superficie interna del serbatoio d'accua dallora corrosione. Esso rappresenta un elemento che si consumes facilemente, sottoposto a un Cambiamento periodico. Al fine di ottenere un lungo e sicuro utilizzo del vostro scaldabagno, il produttore raccomanda di far fare visite periodiche, delle condizioni dell'anodo di magnesio, da un technician competente e, se necessario sostiturlo. Ciò può avvenire durante la profilassi periodica dell'apparecchio. Per la sostituzione è sufficiente rivolgersi ad un Centro Assistenza Autorizzato!

V. OPERAZIONI CON L'APPARECCHIO

1.Accendere la caldaia elettrica

Prima di avviare l'apparecchio assicurarsi che sua correttamente collegato alla rete elettrica e piano di acqua. L'accensione della caldaia avviene tramite un dispositivo integrato all'installazione come descritto nella sezione 3.3 del paragrafo IV o tramite connessione tra la spina e la presa di corrente (se il modello ha un cavo con la spina).

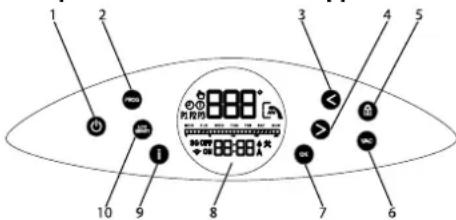

2. Descrizione panello di controllo dell'apparecchio

Designazione di pulsanti ed elementi:

1 - Pulsante ON\OFF dell'apparecchio

2 - Pulsante di avvio modalità di lavoro "Manuale" o "Programmatore settimanale"

3 - Pulsante di diminuzione della temperatura impostata o di spostamento a sinistra durante le impostazioni

4 - Pulsante di aumento della temperatura impostata o di spostamento a destra durante le impostazioni

5 - Pulsante di "Blocco" del paneILO

6 - Pulsante di avvio modalità di lavoro "Vacanza"

7 - Pulsante multifunzionale di conferma delle funzioni, di scelta dei giorni settimanali durante la impostazione del programma settimanale, di modifica stato ON/OFF delle zone di fuso orario durante la impostazione del programma settimanale

8-LCD display

9 - Pulsante "Informazioni"

10 - Pulsante di scelta modalità di lavoro "Eco smart"

3. Attivazione commando elettronico dell'apparechio

L'attivazione avviene tramite il pulsante 念 . Sul display appaiano la modalità di lavoro impostata e quindi i symboli descritti in seguito che si riferiscono a ciascuna modalità.

La disattivazione del controllo elettronico avviene schiacciando il pulsante.

Pulsante 日 sillumina di diversi colori come segue:

Modalità di attesa (stand-by) - bianco;

• Acceso in modalità di riscaldamento - rosso;

• Acceso con temperatura impostata - blu

Questo vale per tutte le modalità descritte qui in basso.

4. Impostazioni e controllo dell'apparecchio

Attivare e disattivare il Wi-Fi (se il modello ha un Wi-Fi) L'attivazione e la disattivazione del modulo Wi-Fi si eseguonotramite i pulsanti < eOK tenendoli premuti contemporaneamente per dieci secondi in modalita stand-by, cioe quando I'apparecchio e spento dal pulsante. Quando il modulo Wi-Fi è attenuato sul display appara il symbolo

Impostazione del giorno della settimana e l'ora

Per funzionare correttamente le modalità di programmazione, è necessario impostare l'ora e il giorno della settimana. L'impostazione si esgue in modalità di stand-by, quando l'apparecchio non è accesso. Premere e tenere premuto il pulsante i. Prima impostare il giorno della settimana usinge the freccer > < e poi confermare facendo un click su OK! Dopodiché impostare le ore ei minuti utilizzando nuovamente le freccer > < e il pulsante OK!

- Modalità "Controllo manuale"

Usando il pulsante PROG si può scegliere modalità di lavoro "Controllo manuale". Sul display appara il simbolo. In questa modalità l'apparecchio funziona come una simplice caldaia elettrica, Dunque da te si aspetta di impostare la temperature massa alla quale l'accua deve essere riscaldata e mantenuta. Dopodiche l'apparecchio, agli talvolta che la temperature dell'accu è inferiore a quella impostata, lavora per raggiungerla. Quando si attiva la modalità "Controllo manuale" sul display及其他 al simbolo è visualizzata la temperature dell'accua della caldaia elettrica. Per impostare la temperature desiderata, utilizzato una delle due freccce >e< . Premendole sul display sare visualizzata la temperature da impostare. La modifica della temperature di 1^ si esgue premendo una volta uno dei due pulsanti e continuando a premere cambiera costamente di 1^ . Alcuni secondi dopo l'ultimo clic su una delle due freccce, lalettura del display tornera al suo stato originalecisionarevisualizzata lamateriaeffettiva dell'accua. In qualsiasis岁时o,gni talvolta che si desidera controllare la temperature impostata, è possibile farlo con il pulsante i.

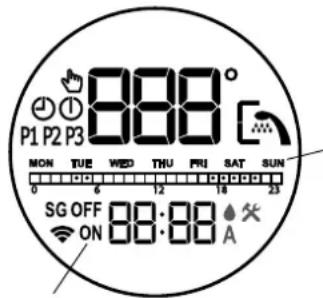

- Modalità "Programmatore settimanale"

Premendo il pulsante PROG, apparte la modalità "Controllo manuale", è possible scegliereanche una delle tre modalità integrate di programmazione settimanale-rispettivamenteP1,P2oP3.lprogrammi sono preimpostati in fabbrica, ma sono essere modificati in base alle proprie preferenze.

Selezionare programma P1, P2 o P3. Con il pulsante i si sono controllare le ore ei giorni della settimana in cui l'apparecchio si accenderà e riscalderà l'acqua. Se si considera modificare il programma selezionato, bisogna trattenere schiacciato il pulsante PROG per avviare la configurazione delle impostazioni.

Il primo passo è selezionale i giorni (o il giorno) della settimana che si desiderano cancellare nel programma. Il giorno della settimana lampeggiante "Lunedi" è un segno che l'apparecchio aspetta la tua scelta. Usare le freccce > e < per spostare il marcatore e confermare con il pulsante OK agli giorni, che si desidera cancellare nel programma. É possibile confermare solo un giorno della settimana o tutti é sette.

Note: le parole ON e OFF sul display aiutano a orientarsi ulteriamente se un dato giorno della settimana via selezionato per essere modificato o no (ON - il giorno è selezionato, OFF - il giorno non è selezionato).

Il secondo passo è quello di programmare l'ora in cui la caldaia elettrica riscaldera l'acqua il che vuol dire, sare in funzione. Per passare al secondo passaggio premere il tasto PROG (non prolongando il cli)!

Note: se siiene premuto il pulsante PROG, si cui uscire alla modalità d'impostazione del rispetto programma. Per tornare indietro è necessario premere e tenere premuto il pulsante PROG e ripetere i passaggi sulla scelta dei giorni (giorno) della settimana.

Usare i pulsanti >e < per selezionare le ore di lavoro dell'apparecchio e poi premere OK! Qui除去 è stato riportato un esempio di diagramma delle ore, simile a quello che si vede sul display, che indica quando l'apparecchio si accenderà (modità ON) e quando si spegnerà (modità OFF):

Leggenda delleindicazioni:

• Quando la cellula oraria è piena, nell'ora indica da lei, l'apparecchio funzioni er riscalderà l'accua alla temperatura impostata
• Se la cellula oraria è vuota, nell'ora indicata da lei, l'apparecchio non funzioni è.

Esembio: se si osserva il diagramma orario di cui sopra, si dovrebbe aspettare che l'apparecchio riscaldi l'acqua dalle ore 4.00 alle ore 06.00 e dalle ore 17.00 alle ore 22.00. Nel tempo rimanente l'apparecchio rimarra passivo e non si accendera. Modalità d'impostazione delle ore in cui l'apparecchio funzioniera:

Pergni ora del giorno è prevista cella nel diagramma orario. Le figure除去 sono

indicative. La Modifications dello stato della cella oraria ("piena" o "vuota") si esegue premendo il pulsante OK quando il marcatore è su di essere. Lo spostamento del marcatore avviene tramite le frece >e< . Anche le parole ON e OFF, visualizzati sul display, possono dare indicazioni sullo stato della cellula oraria. Per una maggiore comodità, allo spostamento sulla Scala oraria, le cellule si riempiano o svuotano automaticamente in base all'ultimo stato confirmato.

Il terzo passo nell'impostazione del funzionamento dell'apparecchio durante la settimana è di specificare a quale temperatura si riscalderà l'accua nella fascia oraria corrispettiva ai giorni della settimana selezionati. Per passare al terzo passaggio, premere PROG (non prolongando il clic). Il marcatore è situato sulla prima cella oraria in cui l'apparecchio è programmatico a funzionare ed è attesa dell'impostazione temperatura dell'accua. É possibile scegliere temperature diverse per agli ora in cui l'apparecchio è programmatico a lavorare. Per impostare usare >e < e confirmare facendo clic su OK! Ogni volta che si usa il pulsante OK per confirmare, si passa alla cella oraria successiva in cui l'apparecchio è programmatico a funzionare (il symbolo ON indica le celle in cui l'apparecchio è programmatico a funzionare). In quello modo è possible regolare la temperature prevista per agli ora di lavoro. Se non si desidera modificare l'impostazione della temperatura siouldo uscire del programma settimanale using o renizione prolungata sul pulsante PROG. Le variazioni nel programma settimanale sono eseguite.

- Modalità "Eco smart" (ECO SMART)

Premendo il pulsante ECO / SMART, è possibile scegliere tra le tre modalità: ECO, EC1 o EC2. Nelle modalità "Eco smart" la caldaia elettrica elabora un proprio algoitmo, per garantire il risparmio dei costi energetici, riducendo quindi la bolletta elettrica, mantenendo pero il massimo comfort durante l'uso.

Attenzione! La caldaia elettrica TESY che possiedi ha la classe energetica più alta. La classe dell'apparechio è garantita solo quando l'apparechio è utilizzato in modalità ECO "Eco smart" a causa degli individativ risparmi energetici generati.

Principio di funzionamento: dopo aver scelto una delle tre modalità "Eco smart", l'apparecchio imparare le vostre abitudini ed elaborar da solo un programma settimanale in modo da fornire la giusta quantità di acqua nel momento in cui è necessaria, pero al modo di generate risparmi energetici e ridurre la bolletta elettrica. Principio di funzionamento richiede un periodo di auto-formazione che dura una settimana, dopodiche la modalità "Eco smart" iniziza ad accumulare risparmi energeticienza disturbare il vostro comfort, calcolo sulla base alle vostre abitudini esaminate. L'apparecchio procede nel monitorare le abitudini e ad auto addestrarsi continuamente.

In esta modalità non è possibile intervenire, una volta selezionata, vale a dire NON è possibile impostare la temperature dell'acqua usando i pulsanti > e <.

Nel caso in cui le abitudini sono spesso modificati, l'appareccchio non potra elaborare un algo rimo precisely e casi garantire il massimo comfort e fornire acqua calda esattamente quando è necessario. In questo senso, se ilavoro dell'appareccchio in modalità "Eco smart" non è soddisfacente e non fornisce il comfort necessario, e si desidera che l'appareccchio continuasse a prendersi cura per ridurre iosti, premendo il pulsante con l'icona Eco Smart è possibile selezionare la modalità di funizamento EC1 per un livello di comfort superiore durante quale comunità si genererebbe energia elettrica,anche se in misura minore. La scelta della modalità EC1 è destinataagli utenti con abitudini diverse per i quali difficultmente si potrebbe elaborare un orario di lavoro settimanale. Se il funizamento dell'appareccchio modalità EC1 non è soddisfacente, se prega di selezionare il successivo livello di comfort - modalità EC2. In modalità EC1 ed EC2 il risparnio energetico è minore, pero si avrav a disposizione una maggiore quantità di acqua calda garantita,anche nel caso in cui si modifica il tempo abituale dell'uso della doccia.

Per uscire alla modalità "Eco smart" bisogna selezionare una delle altre modalità di lavoro dell'apparecchio premendo il pulsante PROG.

- Funzione "LOCK" (Blocco)

Tenendo premuto il pulsante per tre secondi il panelio di controllo si blocca etramiteesso non potranno essere ripartiti comandi. Per sbloccare nuovamente il panelio è necessario tener premuto il pulsante per tre secondi.

- Funzione "Vacation VAC" (Vacanza)

Qualora si abbia intenzione di stare lontano di casa per più di un giorno, è possibile attivare l'impostazione "Vacanza",osi la caldaia elettrica saprà quando si sta di ritorno e fornirà acqua calda a sufficienza.

Premere il pulsante VAC! Inserire i giorni della tua assenza di casa utilizzando le due freccce >e< (il numero massimo di giorni che si possono inserire è novantanove). Confermare con un cli sul pulsante OK! Selezionare l'ora in cui si desidera che l'apparecchio si accenda utilizzato le due freccce >e< e confermare con il pulsante OK. Impostare la temperature e confermare alla volta facendo un cli su OK! Modalità "Vacanza" è avviata e l'apparecchio è in attesa del suo ritorno, assicurandosi di averre acqua calda al momento giusto.

Note: il numero dei giorni da inseire / il periodo di assenza / dovrebbe includere il giorno in cui si torna a casa.

• Funzione "BOOST" (Riscaldamento singolare alla temperatura massima e automaticamente ritorno alla modalità di funzione giornata)

All'attivazione della funzione BOOST, la caldaia riscaldera l'acqua fino alla temperatura massima possibile di 75^ perché modificare l'algorimo di lavoro della rispettiva modalità di funzione ducque perché cambiare il programma settimanale, la logica di controllo "Eco smart" oppure la temperatura impostata manually. Dopo aver raggiunto la temperatura massima, l'apparecchio passera automaticamente alla modalità d'impostazione precedente. La funzione BOOST è attiva nelle modalità "Eco smart", "Vacanza" e "Programmatore settimanale". Per attivare BOOST, trattenere premuto (per circa tre secondi) il pulsante con la frezza >!

Sullo schermo sare visualizzata la scritta bSt, e a distanza di pochi secondi le lecture della temperatura dell'acqua corrente.

Funzione "RIPRISTINO DELLE IMPOSTAZIONI DI FABBRICA"

Per eseguire la funzione è importante che la caldaia sia in modalità "stand by". Si esegue tenendo premuti i pulsanti >e < per almeno dieci secondi. Durante questi dieci secondi, si dovrebbero sentire due segnali acustici. Il primo è un "test", s'illumineranno tutti i simboli del pannello, e a protratta detenzione dei pulsanti si sentira il secondo avviso, il cui significi il ripristino delle impostazioni di fabbrica dell'apparecchio.

Nota: se si ripristinano le impostazioni predefinite dell'apparecchio, bisognerà connettersi di nuovo al dispositivo Wi-Fi.

-Simbolo "Doccia"

Il simbolo "Doccia" fornisce informazione al momento in cui ci sa abbastanza acqua calda per la prima doccia. La quantità di acqua per una doccia è stata calculata in base allo standard medio europeo e potrebbe non coincidere con le tue abitudini personali:

Elenco degli errorsi che potrebbero essere visualizzati sul display

Codice erre Denominazione erre
E01	Sensore inferiore è interrotto
E02	Sensore inferiore presente cortocircuito
E03	Sensore superiore è interrotto
E04	Sensore superiore presente cortocircuito

Note: se appare il symbolo e uno degli errorsi sopra elencati, si prega di mettersi in contatto con un centro di assistenza autorizzato! I centri di assistenza sono specificati nella scheda di garanzia.

VI. MANUTENZIONE PERIODICA

Se lo scaldabagno funziona normalmente, sotto l'influsso della temperatura alla sulla superficie del riscaldatore viene depositato calcare. Ciò peggiora lo scambio di calorie fra il riscaldatore e l'acqua. La temperatura sulla superficie del riscaldatore e nella zona intorno adesso, aumenta. Si osserva un rumore caratteristico /di acqua bollente/. Il regolatore termico comincia ad accendersi e a spegnersi più spesso. è possibile che si verificasse "un falso" azionamento della protezione di temperatura. Percio il produttore di quello appearecchio raccomanda di fare agli due anni profilassi al vostro scaldabagno da parte del Centro di assistenza autorizzato. Questa profilassi delve comprehende la pulizia e l'ispezione del protettore anodico (negli scaldabagni a rivestimento in vetroceramica), che se necessario delve essere sostituito da un nuovo.

Per pulire l'impianto usate un panno umido. Non usate prodotti di pulizia abrasivi neppure quelli contenti solvente. Non versare acqua sull'impianto.

Il produttore non comporta alcuna responsabilità riguardo tutte le consequences derivanti alla non osservanza della presente istruzione.

Avvertenze per la tutela dell'ambiente

Gli apparecchi elettrici vecchi sono materiali pregiati, non rientrano nei normali rifiuti domestici! Preghiamo quindi i gentili clienti di contribuire alla salvaguardia dell'ambiente e delle risorse e di consignare il presente apparecchio a centri di raccolta competenti, qualora siano presenti sul territorio).
