INSTRUKCJA OBSŁUGI ModEco Electronic 100 Tesy

DI POGRZEWACZE ELEKTRYCZNE 34-37

Instrukcja obstugi, uzytkowania i przechowywnia

CZ ELEKTRICKY OHRIVAC VODY 38-41

1. Niniejsze techniczny opis i instrukcja eksploataci jaja na celu zapoznać Państwa z tym wyrobem i warunki和他的 montazu i eksploataci. Ta instrukcja jest przyznacznia i dla uprawnionych techników, krzby będą montowali na pocztku narźedzie, demontowali i reperowali wypadku uzskodzenia.

2. Prosimy mie na uwadze, ze przystrzeganie wskazowek zamieszczonych w niniejszej instrukcji dzila przeDe wszymkim na korzysc nabywcy, ale razem z tym stanowi czec warunkow waznosci gwarancj sprzetu, jak jest opisane w tresci karty gwarancjnej, zeby nabywca moigt korzysta c bezplatnej oblugi gwarancjnej sprzetu. Producent nie ponosi odpowiedzialnosci za uzkodzenia sprzetu ani za ewentualne straty powstaile skutkiem niedopowieidneo gposobu eksploataci i/lub zamontowania, nie odpowiadajace wskazowkom i wytycznym zawartym w tresci niniejszej instrukcji.

3. Ten bojler elektryczny opdowiada na wymagania EN 60335-1, EN 60335-2-21.

4. Z urzadzenia moga korzystac danei majace nie mniej niz 8 lat oraz osoby o agrniczonej zdolnosci fizcznej, sensorycznej cz umyslowej lub osoby neposiadajace doswiadzenia lub znajomosci sprzetu chyba, ze sa te osoby nadzorowane albo poinstruowane zgodnie z zasadami bezpiecznego korzstania u zurzadzenia i Rozumieja te zagrozenia, ktore moga sie pajowic pod warunkiem, ze beda nadzorowane lub po ostrzymaniu instrukcji dotycznych bezpiecznego korzstania u zurzadzenia i zrozumienia zwiazanego z nimNiepezceznstwa.
5. Dzieci nie powinny bawic sie urzadzeniem.
6. Czyszczeniem i konserwacja, któ powinien przytokownik, nie powinny zajmowania są daneci bez nadzoru.

Uwaga! Nieprawidlowy monta i nieprawidlowe podlącenie urzadzenia moze doprowadzić do zagrozenia zdrowia i zycia uzytkowników, a takź powstania szkód majatkowych, wskutek zalania, wybuchu zaobnika lub pozaru.

Podlaczenie do sieci elektrycznej, wodociągowej oraz uruchomienie powinno dokonane byc przy cz osoby do tego uprawnione (posiadajce uprawnienia wazne na terenie Polski).

Zabronione s wszelkie zmiany i przeksztalcenia w konstukcji i schematu elektryczneo bojlera. Jezel bezie taka konstatacja, to gwarancja pada. Jakozmiany i przeksztalcenia Rozumie sie kaze zniszczenia wlozonych z producenta elementy, wbudowanie dodatkowych komponentow w bojler,zmiana zgicznymi, nie aprobowanymi z producenta.

Montaz

1. Podgrzewacz danezy montowac wylacznie w pomieszczeniach z normaln ochrona przyciwpozarowa.
2. Przy montazu w lazienkach, musi byc montowane na takim miejscu, aby nie bylo oblewane woda z prysznicu albo stuchawki prysznicowej.
3. Urzadzenie przyznaczone jest do pracy jedernie w zamkniętych i ogrzewanych pomieszczeniach, w kórych temperatura nie spada ponizej 4^ . Nie jest przyznaczenia do pracy w sta tym przyptywie wody.
4. Podczas montazu do sciany o odpwiednij nosnosci - urzadzenie zawiesza sie na wieszakach, montowanych do korpusu. Jesli wieszaki nie są do niego przyzmocOWane, nalezy je przykreci zaclaczonymi srbami. Produkt zawiesza sie sie do sciany na dwoch hakach (min. 0 10 mm).

Połaczenia bojlera do sieci wodociągowej

1. Podgrzewacz przyznaczenia jest do ogrzewania wody uzytkowej pobiernej z sieci wodociagowej o ciśnieniu nieprzekraczajycm 6 atm. (0.6 Mpa)..
2. Obwiatzkowo nalezy zamontowac zawor bezpieczene sta. Montuje sie go na wejciu zimnej wody, zgodnie ze wskazanie strzalki korpusu, ktora wskazuje kierunek wchodacej wody. Nie dopuszca sie stosowania innych zaworow pomiedzy zaworem bezpieczene sta a urzadzeniem
   Zawórbępocieczne sta zaporbiega cofaniu sie wody z podgrzewacza, kiedy przystaste wlatwyac do niego zimna woda z sieci wodociągowej. Zawórn ten chroni také przy nadmiernym wzrostem ciasnienia zaobnika przy podgrzewaniu wody (! wraz ze wzrostem temperatury woda są rozszerza i wrzasta w nim ciasnienie), i wypuszczna nadmiar wody przy wbudowy w nim otwor drenażowy.
   Wyjatek: W przypadku, gdy regulacja lokalna (normy prawne) wymagaja
   korzystania z innego rodzaju zagoru bezpieczene sta alo urzadzenia (ktore jest zgodne z wymagami EN 1487 lub EN 1489), wtedy taki zwor bepieczenstwa musi byc dodatkowo zakupioni. Dla urzadzen z godnych z wymaganiami EN 1487 zgloszone maksymalne cisniennie roboczne ne moze przekracza 0.7 MPa. Dla innych zagoru bezpieczene sta cisniennie musi bye skalibrowane 0.1 MPa ponizej zaznaczonego na tabliczce znamionowej podgrzewacza. W takim przypadku nie wolno montowac zagoru bezpieczene sta bedacego na wyposaozeniu podgrzewacza.
3. Powrotna klape bezpieczeneistwa oraz rurociag od klapy do bojlera nalezy zabeepieczy przed zamarzaniem. W razie drenowania za pomocza szlacha wolsy konieckiego szlaucha koniecie nalezy zawsze dostawiac otwartym do powietra (nie utapiac go w wodzie). Takramento szlauch naleye zabeepieczy prced zamarzaniem.
4. Dla bezpiecznej przy podgrzewacza, sązy regularnie oczyszczac zawor bezpiecznych. Czynnosc ta nie jest przydmiotem u.§lugi gwarancynej.
5. Aby uniknac szkod dla konsumenta i osob trzechich z powodu niepoprawnosci systemu dostarczania ciepiej wody, konieczny jest montaż w pomieszczeniach majacych hydroizolace i (albo) odpradowzenia wody z podlogi do kanalizacji. W zdnym wypadku nie nały stawiać pod urzadzeniem przydmiotów, ktore sie są wodoodporne. Podczas montazu w pomieszczeniach bez hydroizolaci podlogi, trzeba zrobic ochronny zbiornik pod nim z odpradoweteniy do kanalizacji.
6. Podczas eksploataci (tryb podgrzewania wody) kapanie wody z naworu bezpieczene sta jest zjawiskiem normalnym. Zawor bezpieczene sta nalezy zostawic otwarty. Koniecznie nalezy przyȩdwizmić srodki ostrożnosci co do odpradowaziania albo zbierania wycieknej wody, w celu unikniece strat.
7. W przypadku prawnodopobieństwa obnizania temperatury ponizej 0^ , podgrzewacz sąȩzy oproznic z wody. W przypadku modeli z moziwość uzawienia paramétrówność korzystać z systemu przyciew zamarzaniu (system ten funkcjonuje tylko, gdy podgrzewacz jest wączony do sieci elektrycznej).
   W przypadku oprozniania podgrzewacza, konieczne jest po pierwse wyłaczenia go z zasilania elektrycznégo. Nastepnie naleź zamknac podrowadzenia wiedy i otworzyc ciepla wode na baterii. Otworzcie kran 7 (fig.4) zeby wypucić wode z podgrzewacza. Wode można spuści bezpośrednio poprzec krócie wlotowy, po wstepnym demontazu podgrzewacza od sieci wodociągowej. Gdy odkrćany jest końierz w podgrzewaczu wyciek pozostañych kilku litrow wody w nim pozostañych jest rzecha normalna.

Zlaczenie do sieci elektrycznej

1. Nie wolno wącć podgrzewacza przy upewnieniem sie,ź jest napelniony woda.
2. Podczas podłuczania podgrzewacza bez kabla i wtyczki do sieci elektrycznej dane zworcie uwage na szczelne i prawidlowe ich połącenie.
3. Podgrzewacze wody niewyposazone w przywod zasilajcy - obwod elektryczny musi byc wyposzony w bezpiecznik oraz we wbudowane urzadzenia, ktore by zapewniale odlaczenia wszystich zacisków w warunkach kategorii przypieciowej III.
4. Jesli przywod zasilajcy jest zepsuty, to powinien byc wymieniony przysz osoby do tego uprawnione.
5. Podczas podgrzewania wody möglich wy jest szum zacznajacej gotowy, dochodzyc zwnetrza. Zjawisko to jest normalne i nie oznacza zaistnia problemu. Jesli z upywen czasu ten szum sie nasila, wskazuje to na nagromadzenie wapnia. W celu usuniecia szumu niedne jest oczyszczenen urzadzenia. Usluga ta nie wchodzi w zakres obslugi gwarancynej.

Szanowski Klienci,

Pracownik TESY serdecznie gratuluja Państwa nowym zakupem. Many nadzieje, ze nowe narȩdzie spowodowoby polepszych komfort waszego domu.

II. CHARACTERSTYKA TECHNICZNA

1. Nominalna povemnosc V, litry - patrz na tabele na produkcie
2. Nominalne napiecie - patrz na tabele na produktie
3. Nominalna moc - patrz na tabele na produktie
4. Nominalne ciñnienie - patrz na tabelé na produkcie

To Nie jest ciñsienie sieci wodociągowej. Jest to ciñsienie robocze dla danego produktu i odnosi sie do wymagan standardów bezpieczność.

1. Typ produktu - zamkniety, akumulacyjny podgrzewacz wodny, z izolacja termiczna

2. Dzienne zuzymie energii elektrycznej - patrz załacznik nr I

3. Zgloszony profil obciañenia - patrz załacznik nr 1

4. Ilośc zmieszanej wody przy temperaturze 40^ C V40 w litrach - patrz zaȩcznik nr I

5. Maksymalna temperatura termostatu - patriz załacznik nr I

6. Fabryczne ustawienie temperature - patrz zaćznik nr I

7. Efektywnosc energetyczna w trybie podgrzewania wody - patrz załacznik nr I

III. OPISANIE SPOSOB DZIALANIA

1. Głowna częcią podgrzewacza jest zbiornik ze stali wysokogatunkowej, w ktorym podgrzewa jest woda. Izolacje cieplna stanowy bezfreyonowa pianka poliuretanowa, ktra zapewniaardo dobre wlasciwosci termoizolacyne. Urzadzenia posiada dwa króce przylazceniowe o Rozmiarze G ½ „, pierwszy (oznaczony kolorem niebeskim) doprowadza zimna wode, drugi (oznaczony kolorem czerwnomy) odpwadzacieciepna wode z urzadzenia.

Zbiornik, od strony wewnetrznej, w zaleznosci od modelu moze byc wykonany:

z czarnej staliPokrytej szklanagemalaceramicznachroniaca przed korozja.
- ze stali niedzewnej. Podgrzewace wertykalne moga wystepowac w wersj z wbudowan węzownikca. Wejscie i wyjscie węzownikyc umieszczone jestź boku i stanowa je rury w rozmiarze G 3/4."

1. Na kohierzu zamontowany jest element grzejny. W podgrzewacchPokrytych szklana emalia ceramiczna zamontowana jest ochronna anoda magnezowa. Element grzejny z nastawnym termostatem sluy do ogrzewania wody i podtrzymywnia okreslonej, zdanej temperatury wody w zbiorniku. Urzadzenie posiada wbudowany termo-wylacznik, ktory wylaczy ogrzewacz z sieci elektrycznej, kiedy temperatura wody stanie są z wysoka.
2. Csisnieniowy zawor bezpieczene sta wchi chroni urzadzenie prerod nadmiernym wzrostem cisnienia, przekraczajcym wartosci dopuszczalne ( ! przy wrooscie temperatury woda roszerza sie i wrzasta cisnienie, co moze doprowadzic do wyplwu wody z zworu bezpieczene sta.

Cisnieniowy zawor bezpieczierstwa nie bedzie zabepezical urzdrzenia, kiedy z sieci wodocigowej podawane jest wyzsche cisnienieiz przewidziane dl urzdrzenia.

IV. MONTAZI POŁACZENIE

UWAGA! Nieprawidlowy montaż i nieprawidlowe podlączenie urzadzenia są注明出处 do zagrożenia dl zdrowia i nawet do smierci uzytkowników. Mochłowie jest powstanie szkód majtrowsch dl uzytkowników lub dl osob trzechic w skutku powodzia, wybuchu lub pozaru.

Tylko uprawniony technik要去 wykonaç montaz, podlącenie do sieci wodociagowej i podlącenie do sieci elektrycznej. Prze去哪儿 uprawnionego technika rumozmie sie osoba, ktrá posiada opdowienie uprawnienia zgodnia z obowiagužacymi przyepamisi prawa w danyem kraju.

1. Montaz

Rekomenduje, by urzadzenie montowac maksymalnie blisko od mistrs korzystania z cieplej wody, aby zmnijsyzc straty cieplne. Przy monta zu w laizienkach podgrzewacz powinien byc zamontowy w takim mistryscu, by nie dochodzilo do oblewania go wodz prysznicia lub sluchawki prysznicowej. Przy monta zu do sciany - podgrzewacz zawiesza sie na wieszakach. Podczas monta zu do sciany o odpowiednej nośnosci - urzadzenie zawiesza sie na wieszakach, montowanych do korpusu. Jesli wieszaki Nie są doiego przyzmocowane, nały je przykreć załacznymi srbumi. Produkt zawiesza sie są do sciany na dwoch hakah (min. 0 10 mm, haki nie stanowja elementu wyposzenia). Konstrukja wieszaków, dla podgrzewca wartykalnégo jest uniwersalna i pozwala na monta haków dystansie od 220 do 310 mm Rys.1a.

By Nie wyrzadzic szkody konsumtowi oraz osobom trzechim, winikajciej z nieprawidlowego dzialania instalacji Rozpwadzajciec pielwode, nolezy zainstalowac urzadzenie w pomieszcenich priosadajczych izolaje wodn i przyelew do kanalizacji. W zdynm przypadku nie naleyu umieszczac pod podgrzewaczem prezemiotów, ktoreNie sq woodoodpore. Podczas montazu urzadzienia w pomieszceniach nie majcych izolacji wodnej podlogi, naley podlozyc podogrzewac zbiornik (wanne, zlew) z przelemew do kanalizacji.

Uwaga: zbiornik ochronnyNie znajduje sie w

Komplecje podgrzewaczem i wybierany jest oddzielnie przyrozsumata.

2. Podłaczenia podgrzewacza do sieci wodociągowej

Rys. 4a - dla montazu wertykalneo;

Gdzie: 1 - Rurka doprowadzajca wode; 2 - zawor bezpieczentwa; 3 - redykor cisnienia (redukje cisnienie w ruoriagu powyzej 0,7 MPa); 4 - kran hamulcowy; 5 - lejek połaczony z kanalizacja; 6 - wąz gumowy; 7 - zawor / kran wypuszczajcy wode z podgrzewaca.

Przy podlączaniu ogrzewacza do sieci wodociągowej naleź zworcie uwage na kolorowe oznaczenia rur na pierSciieniach: niedieski - dla zimnej / wchodzacej/ wody, czerwony - dla goracej / wychodzacej/ wody. Obowiazkowa jest montowanie zaworu bezpieczentwa, stanowiȩgo element wyposzenia urzadzenia. Montuje sie go na wejsciu zimnej wody, zgodnie ze strzalkami na korpusie, króre wskazuja kierunek wchodzacej wody. Nie walno stosowaniec inniej armatury zaporowej pommiedź zaworem bezpieczentstwa, a urzadzeniem.

Wyjatek: w przypadku, gdy lokalne normy sprawne wymagaj korzystania zinnego rodzaju zaworu bezpiecznych albo uradzenia (któ jest zgodne

z wymaganiami EN 1487 lub EN 1489), musza bye zakupione dodatkowo. Dla urzadzen zgodnym z wymaganiami EN 1487 zgloszone maksymalne cisnienie robocze musi sie rownac 0.7MPa . Dla innych zarowbepezcieznsta cisnienie kalibrowania musi byc o 0.1 MPa ponijez zaznaczonego na tabeli sprzetu. W takim przyypadku ne rolno montowa dostarczonego razem z podgrzewaczem zaroru bezpezcieznstwa.

Ifukcjonowanie /starych/ zworno-ochronnych zaworow bepieczernistwa\ moze spowodowouszcodzenia urzadzenia i nalezy je usunqc.

Nie jest dopuszczalne montowanie dodatkowej armatury zaporowej pomiedzy powrotnym zaworem bezpieczerstwa (sprzem pieczajczym), a urzgodzenium.

Nie dopuszczca sie wkrecania zaworu wiagej nz na 10 mm, w przyceiwym prypadku要去 Doprowadzic do zepsucia zaworu i jest niebepezcie na zasego urzdgzenia.

W przypadku podgrzewaczy montowanych w pozycji pionowej, zawór bezpieczierstwa powinien byc podlączony do rury wejsciowej przy zdjectytem owym panelu urzędzenia. Po zamontowani powinien sie znejdowoć w poźyci,ANEJ na Rys.3d.

Zawör bezpieczentwa oraz turke przy增长率 wode do oprzewacze nały zabeepieczycr przed zamarzianiem. W rzie odpradowania wody za cca wie za为其 koniec konieczne nały zawsze dostawiac otwartym na trze (nie zatapiac go w dodzie). Podobnie wqz nały zabeepieczycr przede zerziani.

Aby napelnic ogrzewacz woda, nalezy otworzyc zawor wpuszczejacy do niedo zimna wode z sieci wodociagowej i goraca wode na armaturze/baterii. Po napelnieniu podgrzewacza z baterii poplynie strumeny wode - wtedy moins zamknac podorciepnej wode na baterii. W przypodku oprozniania podgrzewacza, konieczne jest przyde wzystkim wylączenia szilania elektrycznych oraz zatrzymanie doprowadzenia wody do urzadzenia. Nastepnie nalezy otworzyc baterie na wypwy ciepiej wode. Otorzyc zawor/kran 7 (Rys. 4a), by wypuSciC wode z podgrzewacza. Jesli w instalacji nie zostal zainstalowy zawor/kran, dla wypuSciC wode z ogrzewacza bezpośrednio przye rure doprowadzajca wode, po wstepnym demontazu ogrzewacza od sieci wodociagowej.

Przy usuwaniu kohniera reczna normalna jest wyciek pozostalych kilku litrow wody z urzadzenia.

W takiej stuacci nalezy zapobiec mozliwym stratom,wynikajcym z wycieku resztek wody.

W przypadku, gdy ciśnienie w sieci wodociągowej przykracza wartość wskazana wyparowej w paragrafie I, niedźne jest zamontowania zaworu redukujuzego, w przyciwnym przypadkuogrzewacz nie bedzie prawidlowo uzytkowy. Producent ne ponosi odpwiatadnalosci za problemy winikajace z niewościwo eksploataci urzadzenia.

3. Podlączenia do sieci elektrycznej.

Przed właczeniem zasilania elektrycznego, naleź upewnic sie, ze podgrzewacz jest napelniony wodq.

3.1. Dla modeli zaopatrzonch w kabelzasilajcy w komplecie z wtyczka, podlaczenie uradzdenia nastepuje w momencie wlozenia wtyczki dokontaktu. Urzadzenia jest rozlaczone po wyciagnieciu wtyczki zkontaktu.

Kontakt powinien być podlączony do odrebnego obwodu elektrycznégo, zabezpieczonego poprzej bezpiecznik elektryczny. Gniazdko naleźcie znie uziemic.

3.2. Podgrzewacze wody wyposazone w przywod zasilajacy bez wtyczki.

Urzadzenia musi byc podlaczone do obwodu prudu, odrebnego od podstawowej instalacji elektrycznej oraz wyposzazonego w bezpiecznik prudu znamionowo zaznaczonny na nominalny prad 16 A (20 A dla mocy podgrzewacza >3700 W). Polaczenia powinno byc stale -nie wolno uzywac wtyczki i gniażda. Obwod elektryczny musi byc wyposzancy w bezpiecznik oraz we wbudowane urzadzenia, ktore zapewnaloby odlaczenia wszychstichzacisków w warunkach kategorii przypieciewiej III.

Podlącenie przewodów kabla zasilania urzadzenia naleź przechrowadź w nastepujczy sposób:

• Przewód o brazowym kolorze izolaci do przywodu fazowej instalazioni elektrycznej (L)
• Przewód o niedieskim kolorze izolazioni - do przywodu nieutralnégo instalazioni elektrycznej (N)
• Przewód o zolto-zielonym kolorze izolazioni - do przywodu bezpieczentstwa (uziemenia) instalacji elektrycznej 12

3.3. Podgrzewacze wody niewyposazone w przywóź zasilajczy

Musza byc podlaczone do obwodu pradu w sposob odrebny od podstawowej instalacji elektrycznej oraz wyposazone w bezpiecznik pradu znamionowo zaznaczony na nominalny prad 16 A (20 A dla mocy podgrzewacz > 3700 W). Polaczenia powinno byc wykonane z uzyciem jegnodrutowych (twardych) miedzianych przyzwodów - kabel 3 × 2,5 ~mm^2 do calosciwiej mocy 3000 W (kabel 3 × 4.0 ~mm^2 do calosciwiej mocy >3700 ~W ).

Welektryczyn konturzezasilania podgrzewacz musi bycwbudowane urzadzenie, ktore zapewni Rozdzielenie wzystkich biegunow w warunkach nadmiaru napiecia kategorii III.

PL

Aby montowaczasilajacy przewod elektryczny do podgrzewacza,nalezy usunacplastykwopokrywk (rys.2).

Podłuczanie przygowodow doprowadznych pradNSE przy przy pewroadzić w nastepujczy spośb:

• fazowy do oznaczenia A albo A1 albo L albo L1.
  neutrally do oznaczenia N (B albo B1 albo N1)
• Obwiatzkowe jest zlokzenie przewodu ochronnego do szubowych polaczenia, oznaczone znakiem 12 .

Po montazu, plastikowqPokrywke nalezy zamknqi!

Wyjasnienie do fig.3: TS - termowyacznik; TR/EC - termoregulator/ blok elektroniczny; S - Czujnik; R - grzejnik; F - flansza

V. OCHRONA ANTYKOROZYJNA - ANODA MAGNEZOWA

Anoda magnezowa chroni wewnetrzn pouwierzchnie zbiornika od korozji. jest to czeci, ktora sie zuzywa i dlatego trzeba ja okresowo wymieniac.

W celu dlugotrwalej i i bezawarynej eksploataci podgrzewacza, producent rekomenduje okresowe badania stanuanodymagnezowje przezywykwalifikowanych instalatorow icyklicznja jej wymiane podczas pręgłowadur urzadzenia. W celu przyprürowadzenia wymianny, prosimy okontakt z autorzowanychmi serwisamil

VI. PRACA Z NARZEDZIEM

1. Podłaczenia elektryczné ogrzewacza wody

Przed tym jak po raz pierwszy wączyć sprzetak naleź sprawdzić zzy zostāl on podłacznomy do sieci elektrycznej w prawidlowy spośob oraz zzyostā wypelniorny woda. Podłaczenia elektrycznégoogrzewacza wody dokonuje są pomocza przyȩclaznika wbudowanego podczas montaź, jak podano w punkcie 3.3.paragraph IV, albo podłaczeniem wtyczki do gniażdka.

2. Opis panelu sterowania urzadzenia

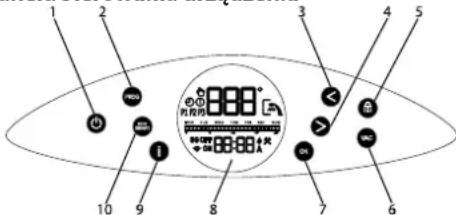

Oznaczania przyczisków elementów:

1 - Przycisk Wt. / Wyl. urzadzenia
2-Przycisk wączenia trybu przycapy „Sterowanie ręczne" lub „Programatorygodniowy"
3 - Przycisk poniżenia zadanej temperatury lub przyejścia na lewo w menu podczas ustawiania
4 - Przycisk podwyzszenia zadnej temperatury lub przyjeccia na lewo w menu podczas ustawiania
5-Przycisk,zablokowania"panel
6 - Przycisk wyczania trybu przy „Wakacyjni"
7 - Wielofunkcyjny przycisk potwierdzenia wybranych aktywnych funkci , wyboru dni tygodnia podczas ustawiania programu tgodniwoego oraz zmiany statuses ON/OFF stref czasowych podczas ustawiania programu tgodniwoego.
8-Wyswietlacz LCD
9-Przycisk Informacje"
10 - Przycisk wyboru trybow „Eco smart"

3. Włuczanie sterowania elektronicznego urzadzenia

Włuczanie dokonuje sie za pomocza przycisku 們 .Przy tym na wyswietlaczu wyswietla sie wybrany tryb pracy oraz w zaleznosci od wybraneano trybu pracy symbole dla kazdego opisanego ponizej odrebngo trybu pracy.

Wyluczanie sterowania elektronicznego urzadzenia dokonuje sie za pomocza przycisku ①.

Przycisk 們 zapala sie w roznych kolorach, jak podano ponizej:

urzadzenie znajduje sie w trybie czuwania (stand-by) - biahy
- urzadzenie jest wączone, tryb ogrzewania wody - czerwony
- urzadzenie jest wączone, zadana temperatura osiagnieta - granatowy

Działata tak samo we wszystkich nizej opisanych trybach pracy.

4. Ustawenia i sterowanie urzadzenia

Włuczanie i wylączanie moduł Wi-Fi (tylko dla modelów z takim) Włuczanie i wylączanie moduł Wi-Fi dokonuje sie poprzejść naciśniedzie i zatrzymanie od razu dwoch przyciskowy: < i OK, na czasNie mniej niz 10 sekund wtrybie stand-by, tzn., gdy urzadzenia jest wylączone naciśniediem przycisku. Gdy moduł Wi-Fi jest wylączyne, na wystaw placzu pojawia są symbol

Uwaga! Po powrocie urzqdzenia do ustawien fabrycznych potrzebuje sie ponownie je połaczyc do modulu Wi-Fi.

Ustawianie dni tygodnia i godzin pracy

W celu prawidlowego dzialania trybow roboczych konieczne jest ustawic czas oraz aktualny;dzień tygodnia. Ustawienia dokonuje sie wtrybie stand-by, tzn. gdy urzadzenie jest wylaczone. Naciskamy na przycisk "i". Najpierw nalezy ustawic dzień tygodnia korzystajac ze strzalek > < i nastepnie potwierdzić dokonany wybor za pomoczy przycisku OK. Po tym nalezy ustawic godzine z minutami, tak samo korzystajac ze strzaleck > < i z przycisku OK.

Tryb sterowania recznego

Przyciskiem PROG przywna wybrac Tryb sterowania recznego. Na wyswietlaczu pojawia sie symbol. W danym trybie urzadzenia bedzie dzialalo jak zwykly elektryczny ogrzewacz wody, tzn. koniecznie jest ustawic temperatu, do jakiej woda bedzie podgrzewana i ktora sterattema wody bedzie podtrzmywana. Poz tym urzadzenia bedzie sie zawsze wracza lo po ponizeniu temperatury wody ponizej zadanej wartosci i do bedzie dzialaldo podogrzewania wody do zadanej temperatury. Przy aktywowaniu Trybu sterowania recznego na wyswietlaczu obok symbolu trybu pracy pojawia sie eszcze wartosc temperatury wzy zbiorniku ogrzewacza wody. W celu ustawienia zadanej temperatury korzystaj ze strzalek > / < .W moment naciniecia na strzalki na wyswietlaczu pojawia sie wartosc ustawienia temperatury. Zmiana temperatury dokonue sie krokami po 1^ za kaźdym naciniecieim Jednego z dwoch przyciskow. Przytrzymanie przycisku powoduje ciagla zmianekrokami po 1^ kaźdy. Kilkak sekund po ostatnim nacinieciu Jednego z dwoch przyciskow za strzalkami wskazania wyswietlacza wroca do swojejego pierwotnégo stanu, tj. bedzie sie wyswietlalaactualna temperatura wody w zbiorniku ogrzewacza wody. W dowolnejchwili przyszpie sprawdzić wartosc zadanej programatorem temperatury za pomocapi przycisku

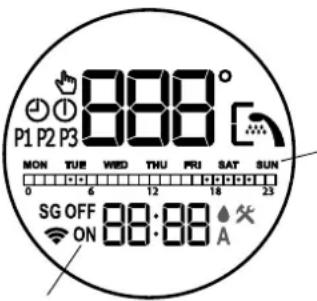

Tryb programatora tygodniowego

Naciśniewicznę zozemnić na przyczysk PROG poza trybem sterowania sącznego sąwa bracść sązenia z trzech zintegrowanych trybow zaprogramowania tgodniowoego (odpowsiednio P1, P2, P3).

Öprogramananie ma fabryczne ustawienia, krôre"JustakMZmianiç zgodnie z wlasnymi zyczeniami. Wybierz program P1, P2 alboP3. Przyciskiem „i"MZnoza sprawdžić w ktróych godzinach oraz dniachtygodnia urzadzenie bedzie pracwalto w trybie ogrzewania wody. Wprzypadku, gdy zădaszzmienic parametry danego wybranego przyCiebie programu, naciśnij i przytrzymaj przycisk PROG do startowaniatrybu ustawiania znaczenia.

Pierwszym krokiem jest wybieranie dni (albo dzien) tygodnia, dla tkorych zostana wropadzone zmiany w programmie. Mrugajcy dzien tygodnia "poniedzialek" oznaca, ze urzadzenie jest w trybie oczekiwania Twojego wyboru. Korzystajac ze strazolek < / > przesuwaj marker i potwierdz przyciskiem OK kaźdy dzien z tych, dla tkorych bedzie wropadzona zmiana parametrów programu. Można potwierdzic od jederngo do siedmiu dni tygodnia.

Uwagal: Sowa ON i OFF na wyswietlaczu dodatkowo pomogq Ci zorientowac sie,czy konkretny dzien tygodnia dostaf zaznaczony dozmiany albo nie (ON - zaznaczony dzien; OFF - niedzaznaczony dzien).

Krok drugi: zaprogramowac godziny podgrzewania wody, tj. pracy elektrycznego ogrzewacza wody. Zeby przyjecć do drugiego kroku, naciśnij przycisk PROG (nie przytrzymujac go na dlźysz czas).

Uwagal: Przytrzynanie przycisku PROG na dluszysz czas powoduje wyjscie z trybu ustawienia parametrow wybranego programu. Do powrotu wstecz nacijsn janciżn ponownie i przytrzymaj przyczisk PROG na dluszysz czas, po czym powtór z krók wyboru dnia (dni) tygodnia.

Aby wybrać godziny przy pracy urzadzenia, korzystaj z przycisków <, > i OK. Ponizej podano przykład wykresu godzinowej podobnego do tego, co widać na wyswietlaczu. Ten wykres godzinowy wskazuje o tkorej godzinie urzadzenia walkszy sie (tryb ON) oraz o tkorej godzinie wylaczy sie (tryb OFF).

Legenda oznaczen:

• wypelniona klatka godzinowa oznacja, ze urzadzenia bestehtę godzine pracstawo i podgrzewało wode do zaprogramowejj temperatury
• Pusta klatka godzinowa oznacza, ze urzadzenie nie bedzie tej godziny pracowo

Przyklad: Patrzqc na podany wyzej wykres godzinowy widzimy, ze urzadzenia bedzie pracowalo i podgrzewalo wode od g. 4:00 do g. 6:00 oraz od g. 17:00 do g. 22:00. W pozostalym czasie urzadzenia zostanie pASYwne i sie bedzie sie wiclczalo.

Sposob ustawienia dobowych godzin pracy urzqdzenia:

Dla kazdej godzni w ciagu doby w wykresie godzinowym pozostawiono osobn klatke. Cyfry od dotu pomogq zorientawc sie. Zmiane statuty klatki godzinowe ("wypehionia" also, "pusta") dokunjce sie poprzer nacijsniecz przycisiku OK, gdy marker znajduje sie na nej. Przesuniecie markera odywa sie za pomocq < i> Wyswietlone slowa ON i OFF tez pomogq Ci zorientawc sie, jaki jest status klatki godzinowe.

W celu ulatwienia procesu podczas przeniesienia sie w kierunku ruchwaskazowek zegara klakti wypelnia sie / wyczyszca sie automatycnie wgostatinio potwierdzonego statusu.

Trzechim krokiem ustawienia tygodniowego harmonogramu przy urzadzenia jest wskazac do jakiej temperatury musi byc podgrzewana woda w ustalonym zakresie godzinowym dla wybranych dni tygodnia. Zeby przejsc do trzechiego kroku, nacijsnij przycisk PROG (nie przytrzymujac go na dluzszy czas). Marker znajduje sie na pierwsej klate godzinowe jwskazujuce jegoczatkowy zaprogramany punkt przy urzadzenia i oczekuje na wskazanie przy Ciebie temperatury wody. Mozeszy wybrać odmienna temperatura dla kaźdej godziny w ktorej urzadzenia zostalo zaprogramowano dzialac. Dla ustawenia skorzystaj z przycisków > i < potem potworód przyciskiem OK. Po kaźdym potwordzeniu przycisku OK przechodzi sie do kolejnej klatu godzinowej dla ktorej urzadzenia zostalo zaprogramowane dzialac (symbol ON wskazujuke ktore klatu są zaktywowane do tryby agrzewania). W ten sposob mozesznastawic zędanam temperature dla kaźdej z wybranych godzin przy. W przypadku, gdyNie chceszzmieniac ustawienia temperatury, dlugotrwawym naciśniewiem przycisku PROG WYJDZ z trybu ustawiania programu tygodniowego. Zmiany programu tygodniowego zostaly wropyadzone.

Tryb Eco smart (ECO SMART)

Przyciśćm przyczysku ECO/SMARTość wybierać między trema trybami pracy urzadzenia: ECO, EC1 albo EC2. W trybie roboczym Eco smart elektryczny ogrzewacz wody sam opracowuje algorytm dzialania w celu zapewnienia oszcźdania kosztów na energia elektryczna i odpowiedniogo zmiejszenia rachunka za prad, zachowujac przy tym maksymalny poziom komfortu dla uzytkownika.

Uwaga! Posiadany przy Ciebie elektryczny ogrzewacz wody TESY jest urzadzeniem maksymalnie moziwiwej klasy energetycznej, klase energetycznq urzadzenia zapewnia sie jeddynie w trybie roboczym EKO Eco smart wskutek znacznego stopnia oszcędzania energii generowanego w tym trybie pracy.

Zasady dzialania: po wybraniu jegno z trzech trybow Eco smart urzadzenia nauczy sie Twoiich przyzwyczajen i sam utworzy program tygodniowy tak, zeya zabezmieczydo dla Ciebie potrzebni ilosci wody w odpowiednej chwili, gdy jest ona Tobie potrzebna, ale JDBCzcienie z tym tak, aby wygenerowac oszczezdanie energii i zmniejszyc Twoj rachunek za prad elektryczny. Sposob dzialania urzadzenia wymaga okres samoksztalcenia urzadzenia w ciagu jegno tygodnia, po czym tryb Eco smart zaczyna generowac oszczezdanie energii nie naruszajsac Twojego komfortu obliczonego na podstawie nauczenia sie Twoiich przyzwyczajen. Urzadzenia nadal observerwuje Twoje potrzebyi samoksztalci sie danej.

W tym trybie roboczym ingerencja z Twooj strony nie jest moziwa po loro aktywacji, tzn., ze NIE mozesz przyciskami >i< ustawiac temperature wody.

Jesli czesto zmieniasz swoje przyzwyczajenia, urzadzenie nie bedzie moglo opracowac dokladnego algorytmuzapewniajacego Twojkomfort i zabepeziejczyago wystarczajace ilosci garcej wody dokladnie na czas. W tym sensie, jezeli praca urzadzenia w trybie EcoSmart Tobie nie pasue oraz ne zapewnia Twojego komfortu, ale Ty bys chicai, zeby urzadzenie dalej troszczyto sie o zmniejszenie Twoich kosztow za prad elektryczny, poprzej naciśćcie przycisku z obrazkiem EcoSmart TyMZEZY wybrač dl siebie tryb pracy EC1 dl wyźSZego stopnia komfortu, ktrty tym ni mniej tez bedzie generowac oszczedzanie energii, chociaz w Nieco mnieszyszm stopniu. Wyborby EC1 preznaczony jest dla uzytkowników o zmiennych przyzwyczajeniach, dl ktronych cięko jest opracowac dokladny tygodniowy harmonogram pracy urzadzenia. W przypadku, jezeli praca urzadzenia w trybie EC1 tak samo Tobie nie pasue, wybierz dl siebie kolejny poziom komfortu -tj. tryb EC2. W trybie EC1 / EC2 oszczedzanie energii jest mniejsze, jaknal bedziesz dysponowalwcyszymi zapewnionymi ilosciami goracej wody nawet w przypadku zmiany czasu regularnégo wejscia pod prysznic.

Mozna wyjsc z trybu EcoSmart, wybierajc którs z reszty dostepnych trybow roboczych urzadzenia za pomocza przycisku PROG.

-Funkcja,"LOCK"(zablokowanie)

Po przytrzymaniu przycisku w ciagu 3 sekund panel sterownikcy "zablokowujie sie", co uniemiałowia sterowanie urzadzenia przyciskami tego panelu. Aby ponownie oblokowac panel sterownikcy, trzeba nacinacja przytrzyzmac przycisk wciagu 3 sekund.

-Funkcja,VacationVAC"(Wakacje)

Jezeli zaplanowale's byc poza domem na wiecej niz 1 dzien, mozesz zaktywowac tryb "Wakacyjny", zeby elektrycznyogrzewacz wody wiedzial" kiedy wrocisz do domu i zapewnic goracej wody na czas.

Naciśnij przyczisk VAC. Krzystajac ze strzapek >, < wpwadź dni nieobecnosci w domu (maksymalna liczba dni do wpwadzenia -99) i nastepnie potwierdz dokonany wybor za pomocamy przyczisku OK. Krzystajac ze strzapek ze strzapek >, < wybierz godziny prarcy urzadzenia i nastepnie potwierdz dokonany wybor za pomocamy przyczisku OK. Ustaw zadano temperaturi potwierdz dokonany wybor za pomocamy przyczisku

OK. Tryb „Wakacyjny" zostal zaktywowany, urzadzenia zestaje w stanie czuwania i zapewni wystarczajace ilosci goracej wody na moment Twojego powrotu do domu.

Uwaga!: Do liczby dni wropyadzonych do licznika (okres Twojej nieobecnosci w domu) nalezy doliczyc i dzien powrotu do domu.

Funkcja BOOST (Jednorazowe podgrzewanie wody do maksymalnej temperature z automatycznym powrotem do wybranego wczesnej trybu przy.)

Po aktywacci funkcji BOOST ogrzewacz wody podgrzeje wode do maksymalnej moziwiew temperatury (75^) Niezmieniajac algorytm pracy wybranego trybu pracy, tj. niezmieniajac harmonogramu tygodniowego, logiki sterowania EcoSmart ani recznie ustawionej temperatury. Po angiennieci maksymalnej moziwiew temperatury urzadzenie automatycznie powrosci do wybranego wczesnij trybu pracy. Funkcj e BOOST moza zaktywowac w trybie pracy "Eco smart", "Vacation" a "Programator tygodniowy".

Aby wączyc tryb BOOST, naciśnij na dlźyszcy czas (około 3 sekund) przycisk ze strzałka>.

Wyswietli sie napis bSt iMUXi zekila sekund bedzie na wyswietlaczu widacactualn temperature wody.

Funkcja PRZYWRACANIE USTAWIEN FABRYCZNYCH

W celu aktywacji tej funkci wazne jest, by elektrycznyogrzewacz wody znajdowal sie w trybie "Stand by". Aktywacja nastepuje po zatrzymaniu przycisków > i < razem na co najmnej 10 sekund. W ciagu tych 10 sekund urzadzenia musi podac dwa sygnaly dzwiekowe. Pierwszy sygnat to test", razemznapala sie wzystkie symbole na wyswietlaczu. Przy dalszym naciskaniu dwoch przyciskowy zostanie podany drugi sygnat, ktorym potworida sie przywoćenie urzadzenia do fabrycznych ustawien.

Symbol, Stuchawka

Symbol „Słuchawka“ podaje informacja, ze goracej wody wystarczy na pierwszy Twoj prysznic. Ilosć potrzejnej do pobrania jedergo prysznica obliczono na podstawie zrownowazonych norm europejskich, co oznacza, ze sąwiwa jest rozbędźnosć Twoim osobistym poziomem komfortu.

Spis bledów最容易ch do wyswietlania:

Kodblodu Rozszyfrowanie kodu

E01 Czujnik z dolnej strony niedłączony

E02 Czujnik z dolnej strony zwarty

E03 Czujnik z górnej strony niedłączony

E04 Czujnik z górnej strony zwarty

Uwagal: W przypadku wyswietlenia sie razem z kodem blędu symbolu są najszybciej nalezy skontaktowac sie z upowaźnionym zlokadem serwisowym! Spis upowaźnionych zagładow serwisowych załuczony jest do karty gwarancynej.

1. KONSERWACJA

Podczas pracy ogrzewacza, przy wysokiej temperaturze, na powierzchni elementu grzejnego odklada sie kamien. Ma to wplyw na pogarszanie sie wymiany cieplnej pomiedzy grzalka, a woda. Ma to wpy na podwyzszenia temperatury grzalki oraz wyd wokolnej. Pojawia sie charakterystyczny szum /gotujacej sie wody/. Termoregulator zaczyna wlaczać sie i wylaczać coraz czȩciej. Możliwe jest zbyt szykBie wyluczanie podgrzewania wody. Zengo poudwu producent zalecka profilaktycznie, raz na dwa lata przyglad urzadzenia przy autoryzowy serwis. Przeglad taki powinien zawierac czyszczenie zbiornika oraz anody ochronnej (dotycz yogrzewczy z Pokryciem szkto-ceramicznym), ktora w razie koniecznosci naleź wymiencni nowa. Czyszczenie urzadzenia naleź wykonywac przy uzyciu nawilzonej sciereczki. Nie uzywać materialówSciernych ani Rozpuszcjalników. Nie polewać spręteu woda.

Producent Nie ponosi odpwiedzialnosci za konsekwencje mogace sie pajwi c w winiku nie przyestrzegania niniejszej instrukcji.

Recyckling i utylizacja

Zuzyte urzadzenia elektryczne są surowcami wtornymi - nie wolno wyruzać ich do pojemników na odpady domowe, poniewaz moga zawieracsubstence niebezpieknez dla zdrowia ludzkiego i srodowiski Prosimy o aktywna pomoc w oszczejnym gospodarowaniu zaobami naturaNymi i ochrione srodowiska

naturalnéo prune przytych urzadzen do punktu składowania surowców wtornych - zzytych urzadzen elektrycznych.

-Funkcia,LOCK" (Zamknutie)

Prostrednictvom podzania tlacidla 3 sekundy kontrolny panel sa "zamkne" a v dalsom kroku už nemožu byt robene dalsie pokyny. Pre opatovne odomknutie je nevyhnutné stlacit a podrata tlacidlo 3 sekundy.

-Funkcia,VacationVAC"(Dovolenka)

V pripade, ze sa planujete vzdialit z domu na dlhsie ako 1 den, mozete si aktivovat rezim "Vacation", ayb el. bojler vedel, kedy sa vratite, ayb Vam zabezpeciil teplu vodu. Stlacte tlacidlo VAC. Udajte dni Vasej nepritomnosti doma pomocou dvoch sipok > a < (maximány poctet dni, ktoré sa mozu uviest je 99). Potvrde tlacidlom OK. Vyberte csas, kedy chcete, ayb sa zariadenie zaktivizovalo pomocou oboch sipok > a < a potvrde tlacidlom OK. Nastavte teplotu a opat potvrde tlacidlom OK. Rezim "Vacation" je aktivny a zariadenie ocakava Vás návrat zabezpecením teplej vody.
