| Tipo di prodotto | Pompa di pressurizzazione domestica |
| Marca | Kärcher |
| Modello | BP 3 Home |
| Tensione | 230 V |
| Frequenza | 50 Hz |
| Potenza nominale | 800 W |
| Portata max. | 3000 l/h |
| Altezza max. di aspirazione | 7 m |
| Pressione max. della pompa | 0,36 MPa (3,6 bar) |
| Pressione di esercizio | 0,17 - 0,28 MPa (1,7 - 2,8 bar) |
| Pressione max. di riempimento d'aria | 0,18 - 0,2 MPa (1,8 - 2,0 bar) |
| Pressione interna max. ammissibile | 0,50 MPa (5,0 bar) |
| Peso | 11,5 kg |
| Tipo di fluidi ammessi | Acqua di rubinetto, acqua di pozzo, acqua di sorgente, acqua piovana, acqua di piscina (additivo dosato) |
| Utilizzo | Solo per uso domestico interno. Non adatto per potenziare una tubazione esistente. |
| Manutenzione ordinaria | Verificare la pressione dell'aria ogni 6 mesi (2,0 bar a vuoto). Sciacquare con acqua pulita dopo l'uso con additivi. |
| Stoccaggio | Svuotare completamente l'apparecchio prima dello stoccaggio. Conservare al riparo dal gelo. |
| Sicurezza | Protezione termica integrata (spegnimento in caso di surriscaldamento). Opzione: protezione contro la marcia a secco. |
| Accessori opzionali | Prefiltro, tubo flessibile di aspirazione, valvola di non ritorno, sicurezza marcia a secco, tubo di compensazione, ecc. |
| Riparabilità | Riparazioni esclusivamente da parte del servizio assistenza autorizzato. Non smontare da soli. |
Domande frequenti - BP 3 Home Kärcher
Domande degli utenti su BP 3 Home Kärcher
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Pompa in formato PDF gratuitamente! Trova il tuo manuale BP 3 Home - Kärcher e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. BP 3 Home del marchio Kärcher.

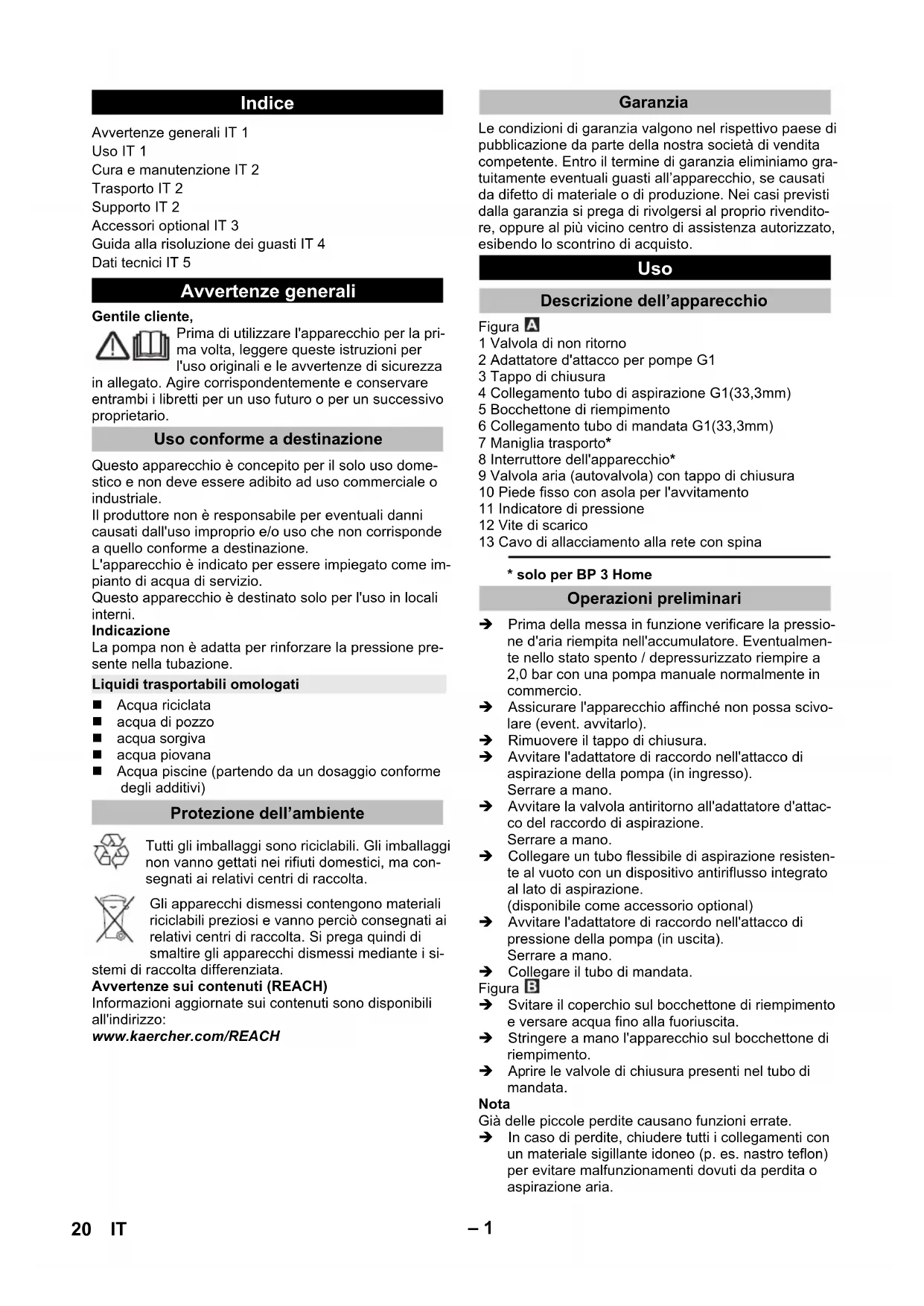

MANUALE UTENTE BP 3 Home Kärcher
Avvertenze generali IT 1
Uso IT 1
Cura e manutenzione IT 2
Trasporto IT 2
Supporto IT 2
Accessori optional IT 3
Guida alla risoluzione dei guasti IT 4
Dati tecnici IT 5
Avvertenze generali
Gentile cliente,
Prima di utilizzare l'apparecchio per la prima volta, leggere queste istruzioni per l'uso originali e le avvertenze di sicurezza
in allegato. Agire corrispondentemente e conservare entrambi i libretti per un uso futuro o per un successivo proprietario.
Uso conforme a destinazione
Questo apparecchio è concepito per il solo uso domestico e non deve essere adibito ad uso commerciale o industriale.
Il produttore non è responsabile per eventuali danni causati dall'uso improprio e/o uso che non corrisponde a quello conforme a destinazione.
L'apparecchio è indicato per essere impiegato come impianto di acqua di servizio.
Questo apparecchio è destinato solo per l'uso in locali interni.
Indicazione
La pompa non è adatta per rinforzare la pressione presente nella tubazione.
Liquidi trasportabili omologati
■ Acqua riciclata
■ acqua di pozzo
■ acqua sorgiva
■ acqua piovana
■ Acqua piscine (partendo da un dosaggio conforme degli additivi)
Protezione dell'ambiente
Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.
Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno perciò consegnati ai relativi centri di raccolta. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata.
Avvertenze sui contenuti (REACH)
Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:
Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.
Uso
Descrizione dell'apparecchio
Figura A
1 Valvola di non ritorno
2 Adattatore d'attacco per pompe G1
3 Tappo di chiusura
4 Collegamento tubo di aspirazione G1(33,3mm)
5 Bocchettone di riempimento
6 Collegamento tubo di mandata G1(33,3mm)
7 Maniglia trasporto*
8 Interruttore dell'apparecchio*
9 Valvola aria (autovalvola) con tappo di chiusura
10 Piede fisso con asola per l'avvitamento
11 Indicatore di pressione
12 Vite di scarico
13 Cavo di allacciamento alla rete con spina
* solo per BP 3 Home
Operazioni preliminari
→ Prima della messa in funzione verificare la pressione d'aria riempita nell'accumulatore. Eventualmente nello stato spento / depressurizzato riempire a 2,0 bar con una pompa manuale normalmente in commercio.
→ Assicurare l'apparecchio affinché non possa scivolare (event. avvitarlo).
→ Rimuovere il tappo di chiusura.
→ Avvitare l'adattatore di raccordo nell'attacco di aspirazione della pompa (in ingresso).
Serrare a mano.
→ Avvitare la valvola antiritorno all'adattatore d'attacco del raccordo di aspirazione.
Serrare a mano.
→ Collegare un tubo flessibile di aspirazione resistente al vuoto con un dispositivo antiriflusso integrato al lato di aspirazione.
(disponibile come accessorio optional)
→ Avvitare l'adattatore di raccordo nell'attacco di pressione della pompa (in uscita).
Serrare a mano.
→ Collegare il tubo di mandata.
Figura B
→ Svitare il coperchio sul bocchettone di riempimento e versare acqua fino alla fuoriuscita.
→ Stringere a mano l'apparecchio sul bocchettone di riempimento.
→ Aprire le valvole di chiusura presenti nel tubo di mandata.
Nota
Già delle piccole perdite causano funzioni errate.
In caso di perdite, chiudere tutti i collegamenti con un materiale sigillante idoneo (p. es. nastro teflon) per evitare malfunzionamenti dovuti da perdita o aspirazione aria.
Installazione fissa
Con installazione fissa, la pompa può essere avvitata fissa su una superficie idonea.
→ Avvitare le basi con idonee viti su una superficie piana.
Con una installazione fissa, inoltre si consiglia di montare un componente flessibile sul lato pressione, come ad esempio un tubo flessibile di compensazione (vedi Accessori speciali). Ciò ha i vantaggi seguenti:
■ Più flessibilità durante l'installazione e montaggio.
- Riduzione dei rumori, perché sulle tubazioni non vengono trasmesse alcuna vibrazione.
■ Con piccole perdite, la pompa commuta molto di meno.
Indicazione
Per facilitare successivamente lo svuotamento e lo scarico pressione del sistema, consigliamo di montare un rubinetto d'arresto tra pompa e tubo di pressione. (non compreso nella fornitura)
In caso di svuotamento della pompa con la chiusura del rubinetto di chiusura è possibile impedire che l'acqua possa fuoriuscire dal tubo di mandata.
Funzionamento
BP 3 Home:
→ Inserire la spina in una presa elettrica.
→ Accendere l'apparecchio dall'interruttore.
→ Inserire la spina in una presa elettrica.
BP 5 Home:
Indicazione
La pompa si avvia immediatamente. Attendere fino a quando la pompa aspira ed alimenta, quindi chiudere le valvole di chiusura nel tubo di mandata. Dopo il raggiungimento della pressione di arresto, il tasto a pressione disattiva il motore. L'accumulatore a questo punto è pieno, l'impianto di acqua di servizio è pronto.
In caso di mancanza di mandata d'acqua, la pressione di disinserimento non viene raggiunto, il pressostato non può più disinserire l'apparecchio. Con ciò l'acqua nella testata pompa si surriscalda.
Per evitare un danneggiamento della pompa dovuto da surriscaldamento, in caso di surriscaldamento viene interrotta l'alimentazione elettrica dal termointerruttore.
L'alimentazione elettrica viene ripristinata dopo il raffreddamento.
Indicazione
Il periodo di raffreddamento fino al ripristino del motore può durare fino a 150 min.
Per assicurare regolarmente la mancanza di acqua, consigliamo di utilizzare un dispositivo di sicurezza per il funzionamento a secco (vedi accessorio speciale).
ATTENZIONE!
Il sistema è sotto pressione! (per la pressione consultare il capitolo dei dati tecnici)
Dopo l'uso
BP 3 Home:
→ Spegnere l'apparecchio dall'interruttore.
→ Staccare la spina di alimentazione dalla presa.
→ Staccare la spina di alimentazione dalla presa.
BP 5 Home:
Cura e manutenzione
△PERICOLO
Prima di ogni intervento di cura e di manutenzione, spegnere l'apparecchio e staccare la spina.
Cura
Aprire le valvole di chiusura collegate per scaricare la pressione e richiuderle. Il sistema è depressurizzato.
→ in caso di alimentazione di acqua con additivi, sciacquare la pompa dopo ogni impiego con acqua pulita.
Manutenzione
→ Verificare la pressione di riempimento aria nell'accumulatore ogni sei mesi. Eventualmente nello stato spento / depressurizzato riempire a 2,0 bar con una pompa manuale normalmente in commercio (staccare l'apparecchio, aprire il rubinetto d'acqua).
Figura C
La valvola dell'aria si trova sotto la copertura. Svitare la copertura in senso antiorario.
Trasporto
⚠PRUDENZA
Per prevenire incidenti o lesioni durante il trasporto è necessario rispettare il peso dell'apparecchio (vedi dati tecnici).
Posizione in veicoli
→ Bloccare l'apparecchio in modo tale che non possa scivolare o ribaltarsi.
Supporto
⚠PRUDENZA
Per prevenire incidenti o lesioni nella scelta del luogo di stoccaggio è necessario rispettare il peso dell'apparecchio (vedi dati tecnici).
Deposito dell'apparecchio
→ Svuotare completamente l'apparecchio prima di immagazzinarlo.
→ Conservare l'apparecchio in un luogo protetto dal gelo.
Accessori optional
| Le illustrazioni relative agli accessori speciali riportate di seguito si trovano a pagina 4 delle presenti istruzioni. | ||
| 6.997-343.0 Prefiltro pompa, piccolo (portata fino a 4000 l/h) | Prefiltro pompa per tutte le pompe comuni senza filtro integrato. Per proteggere la pompa da particelle di sporco grossolane o sabbia. Il microfiltro è lavabile. Per pompe con con filettatura di collegamento da G1 (33,3 mm). | |
| 6.997-344.0 Prefiltro pompa, grande (portata fino a 6000 l/h) | Prefiltro pompa per tutte le pompe comuni senza filtro integrato. Per proteggere la pompa da particelle di sporco grossolane o sabbia. Il microfiltro è lavabile. Per pompe con con filettatura di collegamento da G1 (33,3 mm). | |
| 6.997-350.0 Raccordo di aspirazione 3,5 m, 3/4" | Tubo flessibile a spirale completo pronto da montare e resistente al vuoto con filtro di aspirazione e valvola antiriflusso. Utilizzabile anche come prolunga del tubo flessibile di aspirazione. Per pompe con con filettatura di collegamento da G1 (33,3 mm). | |
| 6.997-349.0 Raccordo di aspirazione 7,0 m, 3/4" | ||
| 6.997-348.0 Tubo flessibile di aspirazione 3,5 m, 3/4" | Tubo flessibile a spirale pronto da montare e resistente al vuoto per il collegamento diretto alle pompe. Per la prolunga del raccordo di aspirazione o per l'uso con filtri di aspirazione. Per pompe con filettatura di collegamento da G1 (33,3 mm). | |
| 6.997-359.0 Raccordo per pompa G1 (33,3mm) incl. Valvola di non ritorno | Collegamento resistente al vuoto dei tubi flessibili alla pompa. Per pompe con filettatura di raccordo G1 (33,3 mm) e tubi flessibili da 3/4" e 1", compreso dado a risvolto, morsetto per tubi flessibili, guarnizione piatta e valvola di non ritorno.ATTENZIONE→ Non montare la valvola antiritorno contenuta nel set! | |
| 6.997-347.0 Tubo flessibile a spirale resistente al vuoto, a metro, 25 m, 3/4" | Tubo flessibile a spirale resistente al vuoto. Tubo flessibile a metro per il taglio di tubi a lunghezze su misura. Combinato con elementi di raccordo e filtri di aspirazione Kärcher è impiegabile come raccordo di aspirazione individuale. | |
| 6.997-346.0 Tubo flessibile a spirale resistente al vuoto, a metro, 25 m, 1" | ||
| 6.997-345.0 Filtro di aspirazione Basic 3/4" (19mm) | Per il collegamento al tubo flessibile di aspirazione a metro. La valvola antiriflusso impedisce il riflusso dell'acqua alimentata e riduce il tempo di riaspirazione. Compreso fascetta per tubi. | |
| 6.997-342.0 Filtro di aspirazione con valvola antiriflusso, Basic, 1" | ||
| 6.997-341.0 Filtro di aspirazione e valvola antiriflusso, Premium | Per il collegamento al tubo flessibile di aspirazione a metro. La valvola antiriflusso impedisce il riflusso dell'acqua alimentata e riduce il tempo di riaspirazione.Esecuzione robusta in metallo-plastica. Adatto per tubi flessibili da 3/4" (19mm) e 1"(25,4mm).Compreso fascetta per tubi. | |
| 6.997-360.0 Tubo flessibile di aspirazione per tubazioni 0,5 m, 3/4" | Tubo flessibile resistente al vuoto per la riduzione dei rumori in caso di installazione fissa. Tubo flessibile da 1"(25,4mm) con filettatura di raccordo bilaterale G1(33,3mm).Attenzione: Il tubo flessibile di aspirazione non deve essere impiega-to come tubo flessibile a pressione. | |
| 6.997-340.0 Set di collegamento Premium | Per il collegamento di tubi flessibili per acqua da 3/4" (19 mm) a pom pe con filettatura di collegamento da G1" (33,3 mm). Per un maggio-re afflusso di acqua. | |
| 6.997-417.0 Tubo flessibile di compensazione pressione 3/4" (19mm), 1m | Tubo flessibile di collegamento per la compensazione della pressione nell'installazione di acqua domestica. Per il collegamento della pompa a sistemi di tubature rigidi. Inoltre il volume di accumulo interno nel tubo flessibile impedisce una frequente attivazione e disattivazione della pompa.Raccordo filettato G1 (33,3 mm). | |
| 6.997-355.0 Dispositivo di sicurezza per il funzionamento a secco | Quando attraverso la pompa non scorre acqua, il dispositivo di sicurezza per il funzionamento a secco protegge la pompa da danni e la disattiva automaticamente. Con filettatura di raccordo G1" (33,3mm). | |
| 6.997-546.0 Dispositivo di sicurezza per il funzionamento a secco Tipo E (CEE7/5) Versione per i Paesi BE,CZ, ES, FR, PL SK | ||
Guida alla risoluzione dei guasti
| ⚠PERICOLOPer escludere qualsiasi rischio, gli interventi di riparazione e il montaggio dei pezzi di ricambio vanno effettuati esclusivamente dal servizio assistenza autorizzato.Disattivare l'apparecchio ed estrarre la spina di alimentazione prima di effettuare interventi sull'apparecchio. |
| Guasto Causa Rimedio | ||
| La pompa funziona ma non trasporta | Aria nella pompa Vedi capitolo „Preparativi“ | |
| L'aria non riesce a fuoriuscire sul lato di mandata | Aprire il punto di prelievo sul lato di mandata | |
| Mancanza di acqua. Verificare la riserva d'acqua. | ||
| La pompa non si avvia o si ferma improvvisamente durante il funzionamento | Interruzione dell'alimentazione di corrente | Controllare i fusibili e i collegamenti elettrici |
| Il termointerruttore di protezione nel motore ha spento la pompa per motivi di surriscaldamento del motore. | Togliere la spina, fare raffreddare la pompa, pulire la zona di aspirazione, evitare il funzionamento a seccoIndicazioneIl periodo di raffreddamento fino al ripristino del motore può durare fino a 150 min. | |
| La pompa si spegne e si accende autonomamente | La protezione termica ha spento la pompa per proteggerla da un surriscaldamento o la riattiva dopo il raffreddamento. | Per prevenire una revisione è necessario verificare l'eventuale presenza di perdite nel sistema e riparare. |
| Il motore si avvia immediatamente dopo l'arresto | La pressione nel sistema si perde Control | lare i collegamenti incluse le guarnizioni e verificare la fuoriuscita di acqua.Perdite anche minime influiscono sul corretto funzionamento. |
| Pressione nell'accumulatore troppo bassa. | Riempire l'accumulatore a 2,0 bar. Vedi capitolo „Manutenzione“ | |
| La valvola di non ritorno non chiude correttamente | Controllare la valvola di non ritorno sul lato di aspirazione. | |
| Membrana nella caldaia a pressione difettosa | Lasciare rinnovare la membrana | |
| La portata si riduce o è troppo bassa | Filtro di aspirazione o valvola antiritorno (accessorio speciale) sporchi | Pulire il filtro di aspirazione risp. la valvola antiritorno (accessorio speciale) |
| La portata della pompa dipende dall'altezza di alimentazione e dalla periferica collegata | Rispettare l'altezza di trasporto max, vedi Dati tecnici ed all'occorrenza usare un diametro o una lunghezza diversa del tubo flessibile | |
| Rumore vibrante durante il prelievo di acqua | La membrana nella caldaia a pressione vibra | Rumore che può essere rimosso con la riduzione della pressione del riempimento d'aria nell'accumulatore. |
In caso di domande o anomalie la filiale Kärcher è felice di poterla aiutare. Indirizzo vedi retro.
Dati tecnici
| Tensione V 230 230 | BP 3 Home BP 5 | Home | |
| Frequenza Hz 50 50 | |||
| Potenza P_nom | W 800 1100 | ||
| Quantità di trasporto max. l/h 3000 4500 | |||
| Max. altezza di aspirazione m 7 8 | |||
| Max. pressione della pompa | MPa (bar) | 0,36 (3,6) | 0,5 (5,0) |
| Pressione di esercizio | MPa (bar) | 0,17 - 0,28 (1,7 - 2,8) | 0,19 - 0,3 (1,9 - 3,0) |
| Max. pressione d'aria nell'accumulatore | MPa (bar) | 0,18 - 0,2 (1,8 - 2,0) | 0,18 - 0,2 (1,8 - 2,0) |
| Max. pressione interna consentita nell'accumulatore | MPa (bar) | 0,50 (5,0) | 0,50 (5,0) |
| Peso | kg | 11,5 14,7 |
Con riserva di modifiche tecniche!
La pressione di esercizio e la portata dipendono dall'altezza di aspirazione e dalla periferica collegata!
line
| l/h | BP 3 Home | BP 5 Home | |-------|-----------|-----------| | 0 | 35 | 50 | | 2000 | 15 | 30 | | 3000 | 0 | 25 | | 4000 | 0 | 10 | | 5000 | 0 | 0 |
La portata è maggiore se
- le altezze di aspirazione e trasporto sono più piccole
- i diametri dei tubi flessibili utilizzati sono maggiori
- i tubi flessibili utilizzati sono più corti
- l'accessorio collegato causa meno perdita di pressione.
