MANUALE UTENTE B85MHDS R2.0 ASROCK

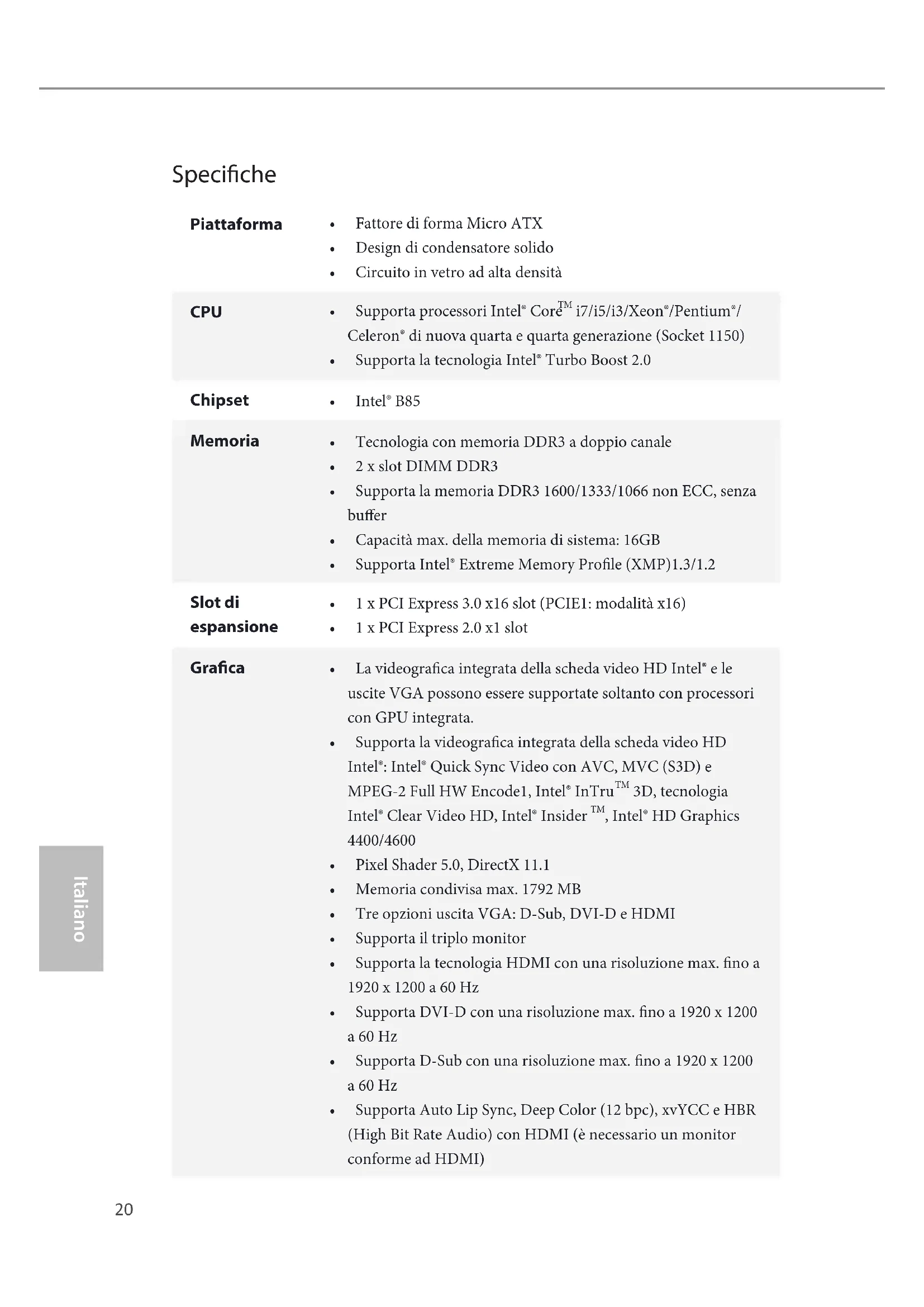

• Fattore di forma Micro ATX

• Design di condensatore solido

• Circuito in vetro ad alta densità CPU

i7/i5/i3/Xeon®/Pentium®/ Celeron® di nuova quarta e quarta generazione (Socket 1150)

• Tecnologia con memoria DDR3 a doppio canale

• Capacità max. della memoria di sistema: 16GB

• Supporta Intel® Extreme Memory Prole (XMP)1.3/1.2 Slot di espansione

• 1 x PCI Express 3.0 x16 slot (PCIE1: modalità x16)

• 1 x PCI Express 2.0 x1 slot Graca

• La videograca integrata della scheda video HD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.

• Tre opzioni uscita VGA: D-Sub, DVI-D e HDMI

• Supporta il triplo monitor

• Supporta la tecnologia HDMI con una risoluzione max. no a 1920 x 1200 a 60 Hz

• Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a 60 Hz

• Supporta D-Sub con una risoluzione max. no a 1920 x 1200 a 60 Hz

• Supporta la funzione HDCP con porte DVI-D e HDMI

• Supporta Blu-ray (BD) Full HD 1080p, riproduzione con porte DVI-D e HDMI Audio

• Audio HD a 5.1 canali (codec audio Realtek ALC662)

• Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)

• Supporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)

• Supporta il rilevamento cavo LAN

• 4 x porte USB 2.0 (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

• 2 x porte USB 3.0 (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

• 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)

• Jack audio HD: ingresso linea/altoparlante anteriore/ microfono Archiviazione

• 4 x connettori SATA3 6,0 Gb/s, supporta le funzioni NCQ, AHCI e “Hot Plug”

• 2 x connettori SATA2 3,0 Gb/s, supporta le funzioni NCQ, AHCI e “Hot Plug”22 Italiano Connettore

• 1 x header di intrusione nello chassis

• 1 x connettore ventola CPU (4 pin)

• 1 x connettore ventola chassis (4 pin)

• 1 x connettore alimentazione ATX a 24 pin

• 1 x connettore alimentazione da 12 V a 4 pin

• 1 x connettore audio pannello anteriore

• 2 x header USB 2.0 (supporto 4 porte USB 2.0) (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

• 1 x header USB 3.0 (supporta 2 porte USB 3.0) (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)) Caratteristi- che del BIOS

• BIOS legale 32 Mb AMI UEFI con supporto GUI multilingue

• Eventi di wake up conformi ad ACPI 1.1

• Supporto SMBIOS 2.3.1

• Multiregolazione tensione DRAM, PCH 1,05 V Hardware Monitor

• Sensore temperatura CPU/chassis

• Tachimetro CPU/chassis alimentazione

• Ventola silenziosa CPU/chassis (consente l'autoregolazione della velocità della ventola dello chassis mediante la temperatura della CPU)

• Controllo multivelocità della ventola di CPU/chassis

• Rilevamento CASE OPEN

• Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore
