B85MHDS R2.0 - 마더보드 ASROCK - 무료 사용 설명서

사용 설명서 B85MHDS R2.0 ASROCK

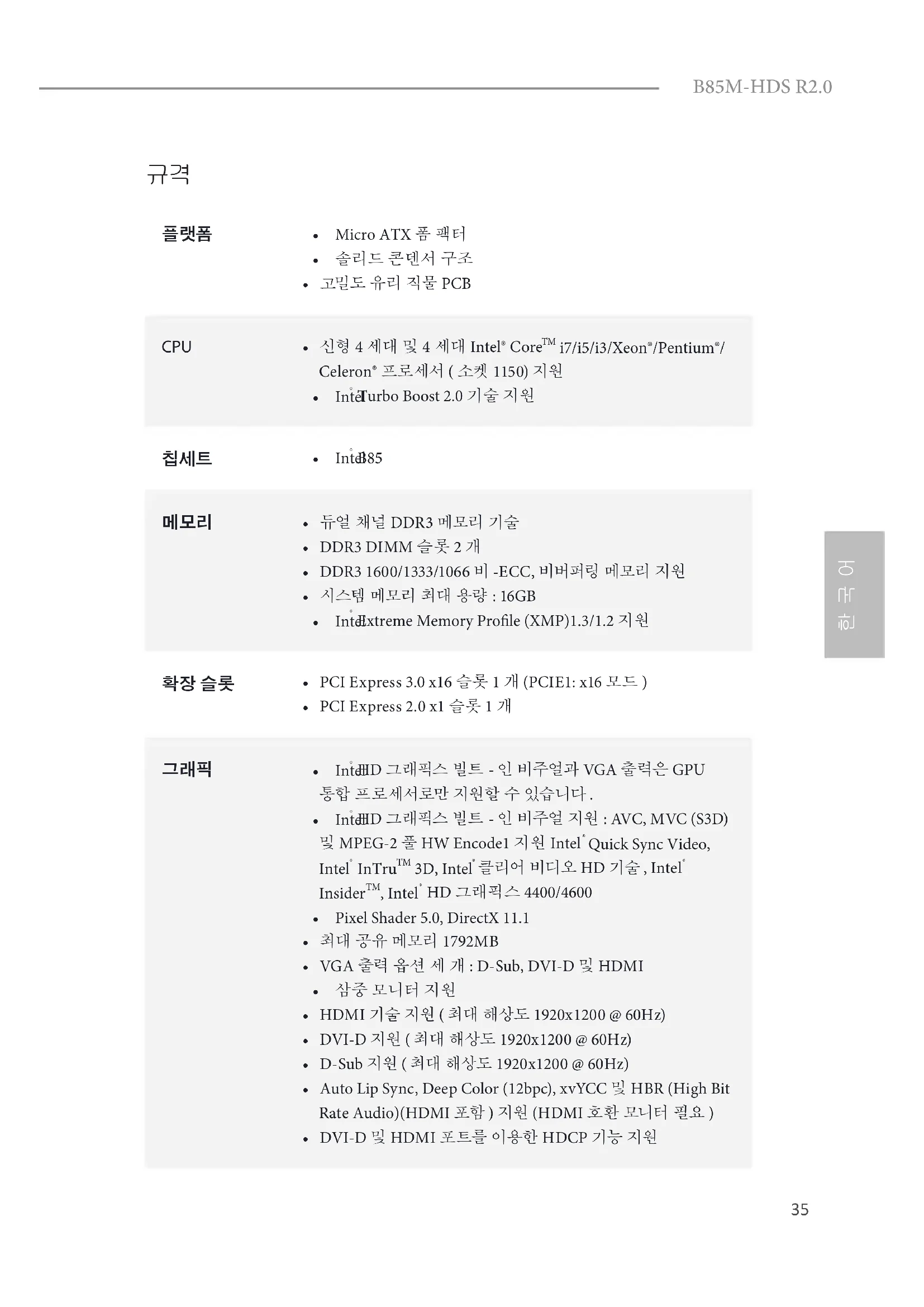

• 신형 4 세대 및 4 세대 Intel® Core

i7/i5/i3/Xeon®/Pentium®/ Celeron® 프로세서 ( 소켓 1150) 지원

Turbo Boost 2.0 기술 지원

• DDR3 1600/1333/1066 비 -ECC, 비버퍼링 메모리 지원

• 시스템 메모리 최대 용량 : 16GB

• PCI Express 3.0 x16 슬롯 1 개 (PCIE1: x16 모드 )

• PCI Express 2.0 x1 슬롯 1 개

HD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU

통합 프로세서로만 지원할 수 있습니다 .

HD 그래픽스 빌트 - 인 비주얼 지원 : AVC, MVC (S3D) 및 MPEG-2 풀 HW Encode1 지원 Intel

클리어 비디오 HD 기술 , Intel

• VGA 출력 옵션 세 개 : D-Sub, DVI-D 및 HDMI

• HDMI 기술 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• DVI-D 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 포함 ) 지원 (HDMI 호환 모니터 필요 )

• DVI-D 및 HDMI 포트를 이용한 HDCP 기능 지원36

• DVI-D 및 HDMI 포트를 이용한 Full HD 1080p Blu-ray (BD)

• 5.1 CH HD 오디오 지원 (Realtek ALC662 오디오 코덱 )

• 서지 보호 (ASRock 풀 스파이크 보호 ) 지원

• 조명 /ESD 보호 (ASRock 풀 스파이크 보호 ) 지원

• PS/2 마우스 / 키보드 포트 1 개

• USB 2 포트 4 개 (ESD 보호 (ASRock 풀 스파이크 보호 ) 지

• USB 3 포트 2 개 (ESD 보호 (ASRock 풀 스파이크 보호 ) 지

• LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)

• HD 오디오 잭 : 라인 입력 / 전면 스피커 / 마이크

• SATA3 6.0 Gb/s 커넥터 4 개 , NCQ, AHCI 및 핫 플러그 기능

• SATA2 3.0 Gb/s 커넥터 2 개 , NCQ, AHCI 및 핫 플러그 기능 지원37

• CPU 팬 커넥터 1 개 (4 핀 )

• USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원 ) (ESD 보호 (ASRock 풀 스파이크 보호 ) 지원 )

• USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원 ) (ESD 보호 (ASRock 풀 스파이크 보호 ) 지원 ) BIOS 기능

• 다국어 GUI 지원을 제공하는 32Mb AMI UEFI 적합형 BIOS

• ACPI 1.1 준수 웨이크 업 이벤트

• DRAM, PCH 1.05V 전압 다중 조정

• CPU/ 섀시 저소음 팬 (CPU 온도에 의한 섀시 팬 속도 자동

• Microso® Windows® 8.1 32 비트 / 8.1 64 비트 / 8 32 비트 / 8 64 비트 / 7 32 비트 / 7 64 비트

• ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 )38
