| Caractéristiques | Détails |
|---|---|
| Type de carte mère | ATX |
| Socket | LGA 1150 |
| Chipset | Intel B85 |
| Support de mémoire | DDR3, jusqu'à 1600 MHz |
| Slots de mémoire | 4 x DIMM |
| Capacité maximale de mémoire | 32 Go |
| Ports SATA | 6 x SATA 6Gb/s |
| Ports USB | 4 x USB 3.0, 6 x USB 2.0 |
| Sorties vidéo | HDMI, DVI, VGA |
| Audio | Realtek ALC662, 5.1 canaux |
| Dimensions | 24.4 cm x 20.4 cm |
| Consommation électrique | Max 95W |
| Utilisation recommandée | Ordinateurs de bureau, systèmes de jeu d'entrée de gamme |
| Maintenance | Nettoyage régulier des composants, mise à jour du BIOS |
| Sécurité | Protection contre les surtensions, sécurités de démarrage |
| Informations supplémentaires | Compatible avec Windows 10, support des processeurs Intel de 4ème génération |
FOIRE AUX QUESTIONS - B85MHDS R2.0 ASROCK
Comment installer la carte mère ASROCK B85MHDS R2.0 ?
Pour installer la carte mère, commencez par éteindre votre ordinateur et débrancher tous les câbles. Retirez le panneau latéral du boîtier, placez la carte mère dans le boîtier en alignant les trous de montage, puis vissez-la en place. Connectez ensuite les câbles d'alimentation, les câbles SATA et les périphériques.
Quels processeurs sont compatibles avec la carte mère ASROCK B85MHDS R2.0 ?
La carte mère ASROCK B85MHDS R2.0 est compatible avec les processeurs Intel de la quatrième génération (Haswell) utilisant le socket LGA 1150.
Comment mettre à jour le BIOS de la carte mère ASROCK B85MHDS R2.0 ?
Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel d'ASROCK. Ensuite, copiez le fichier sur une clé USB, redémarrez votre ordinateur et accédez au BIOS en appuyant sur 'F2' ou 'Delete'. Utilisez l'outil de mise à jour du BIOS pour sélectionner le fichier sur la clé USB et suivez les instructions à l'écran.
Quels types de mémoire RAM puis-je utiliser avec l'ASROCK B85MHDS R2.0 ?
Cette carte mère prend en charge la mémoire DDR3 avec une capacité maximale de 16 Go, et fonctionne avec des vitesses allant jusqu'à 1600 MHz.
Que faire si ma carte mère ne démarre pas ?
Vérifiez d'abord que tous les câbles sont correctement connectés et que le bloc d'alimentation fonctionne. Assurez-vous également que la mémoire RAM et le processeur sont correctement installés. Si le problème persiste, essayez de retirer tous les périphériques non essentiels et de démarrer la carte mère avec seulement le processeur et la RAM.
Comment résoudre un problème de surchauffe avec l'ASROCK B85MHDS R2.0 ?
Assurez-vous que le ventilateur du processeur fonctionne correctement et que les dissipateurs de chaleur sont bien installés. Vérifiez également que le boîtier dispose d'une bonne circulation d'air. Si nécessaire, nettoyez la poussière accumulée et envisagez d'ajouter des ventilateurs supplémentaires.
La carte mère ASROCK B85MHDS R2.0 prend-elle en charge le RAID ?
Oui, la carte mère ASROCK B85MHDS R2.0 prend en charge les configurations RAID 0, RAID 1 et RAID 10 via ses ports SATA.
Comment résoudre des problèmes de connexion réseau avec la carte mère ASROCK B85MHDS R2.0 ?
Vérifiez d'abord que le câble Ethernet est correctement connecté. Assurez-vous également que les pilotes de la carte réseau sont à jour. Si vous utilisez une connexion Wi-Fi, vérifiez que le module Wi-Fi est correctement installé et que vous avez saisi le bon mot de passe.
Téléchargez la notice de votre Carte mère au format PDF gratuitement ! Retrouvez votre notice B85MHDS R2.0 - ASROCK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil B85MHDS R2.0 de la marque ASROCK.
MODE D'EMPLOI B85MHDS R2.0 ASROCK

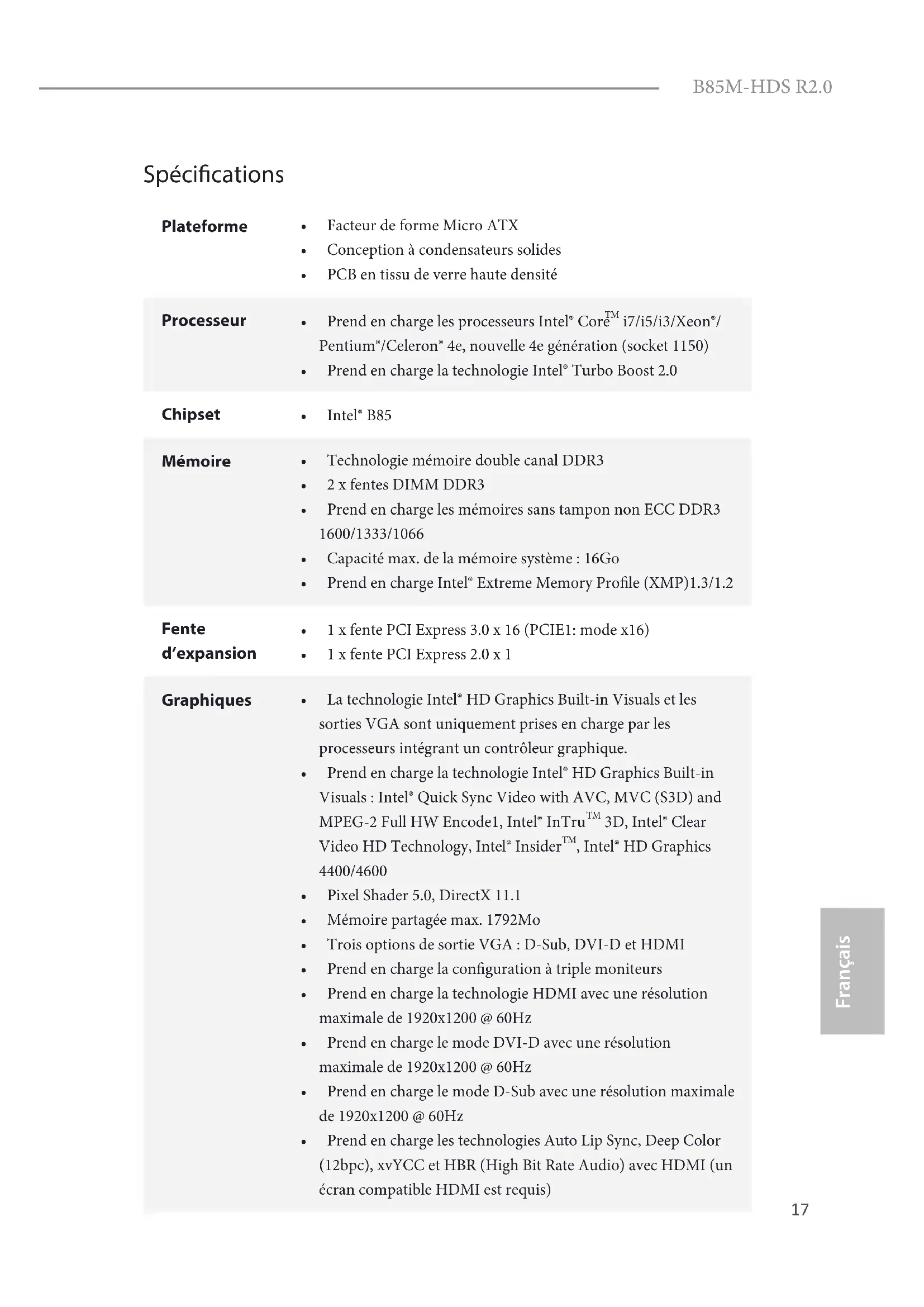

Spécications Plateforme
- Facteur de forme Micro ATX
- Conception à condensateurs solides
- PCB en tissu de verre haute densité Processeur
- Prend en charge les processeurs Intel® Core
- Capacité max. de la mémoire système : 16Go
- La technologie Intel® HD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.
- Trois options de sortie VGA : D-Sub, DVI-D et HDMI
- Prend en charge la conguration à triple moniteurs
- Prend en charge la technologie HDMI avec une résolution maximale de 1920x1200 @ 60Hz
- Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz
- Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60Hz
- Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec HDMI (un écran compatible HDMI est requis)18 Français
- Prend en charge la fonction HDCP via ports DVI-D et HDMI
- Supporte la protection contre les surtensions (protection complète contre surges ASRock)
- ELNA Audio Caps. Réseau
- Prend en charge la fonction Wake-On-LAN
- Supporte la protection contre la foudre/ESD (protection complète contre surges ASRock)
- Prise en charge de la détection de câble LAN
- Prend en charge la fonction d’économie d’énergie Ethernet 802.3az
- Prend en charge PXE Connectique du panneau arrière
- 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)
- Connecteurs jack audio HD : entrée ligne / haut-parleur avant / microphone Stockage
- 4 x connecteurs SATA3 6,0 Go/s, compatibles avec les fonctions NCQ, AHCI et Hot Plug
- 2 x connecteurs SATA2 3,0 Go/s, compatibles avec les fonctions NCQ, AHCI et Hot Plug19 Français
- 1 x embase d’intrusion châssis
- 1 x connecteur pour ventilateur de processeur (4 broches)
- 1 x connecteur pour ventilateur de châssis (4 broches)
- 1 x connecteur d’alimentation ATX 24 broches
- 1 x connecteur d’alimentation 12V 4 broches
- 1 x connecteur audio panneau frontal
- 2 x embases USB 2.0 (pour 4 ports USB 2.0) (Supporte la protection ESD (protection complète contre surges ASRock))
- 1 x embase USB 3.0 (pour 2 ports USB 3.0) (Supporte la protection ESD (protection complète contre surges ASRock)) BIOS
- BIOS UEFI AMI 32Mo avec prise en charge d’interface graphique multilingue
- Réglage de la tension DRAM, PCH 1,05V Surveillance du matériel
- Détection de la température du processeur/châssis
- Tachéomètre processeur/châssis d’alimentation
- Fonction ventilateur silencieux processeur/châssis Quiet Fan (permet au ventilateur du châssis d’adapter sa vitesse de rotation automatiquement en fonction de la température du processeur)
- Contrôle simultané des vitesse du ventilateur processeur/ châssis
- Détection CHASSIS OUVERT
- Surveillance de la tension d’alimentation : +12V, +5V, +3,3V, CPU Vcore Système d’exploitation
