+5V DUMMYDUMMYSPEAKER

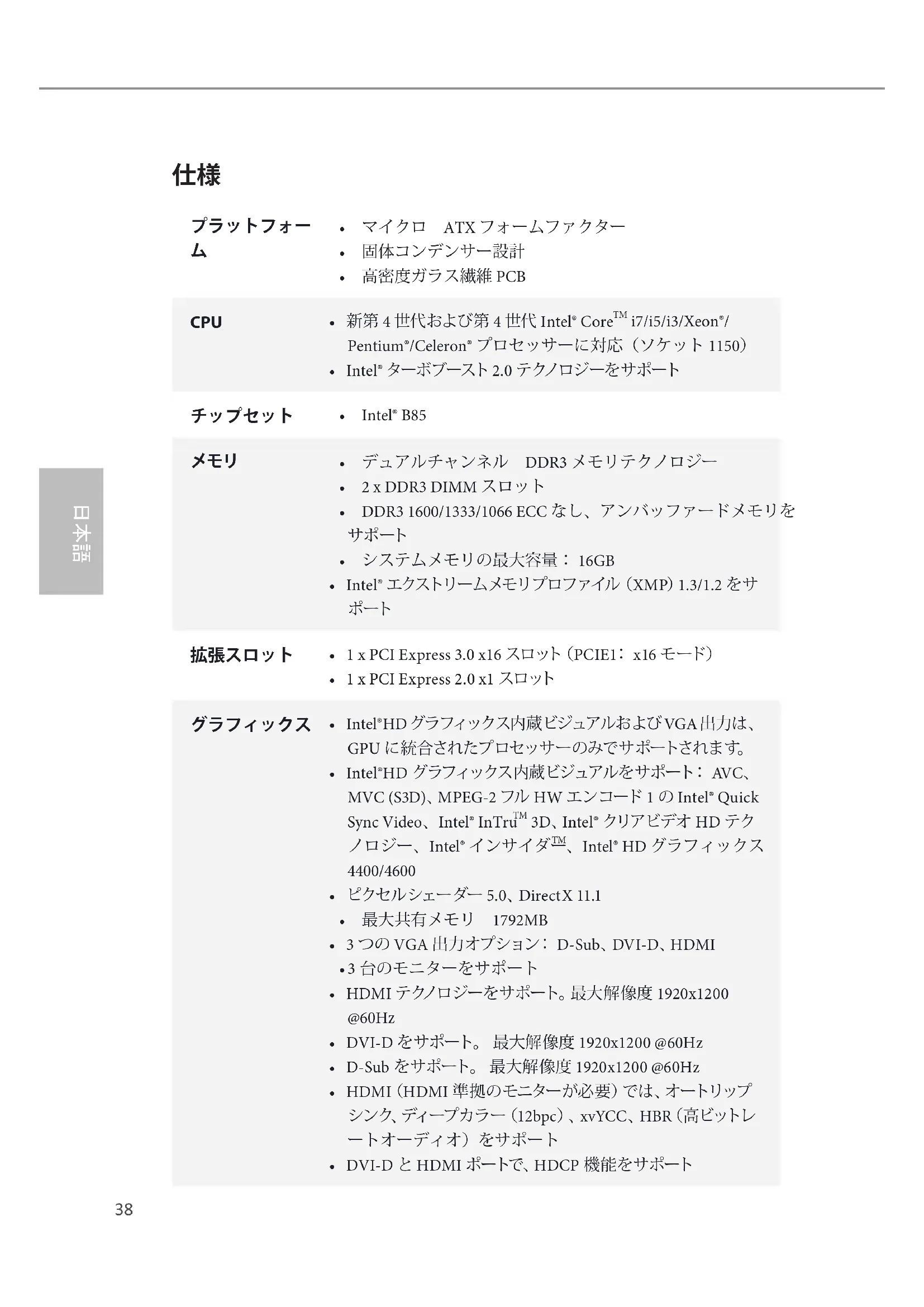

• 新第 4 世代および第 4 世代 Intel® Core

i7/i5/i3/Xeon®/ Pentium®/Celeron® プロセッサーに対応（ソケット 1150）

• Intel® ターボブースト2.0 テクノロジーをサポート

• デュアルチャンネル DDR3 メモリテクノロジー

• DDR3 1600/1333/1066 ECC なし、アンバッファードメモリを

• Intel® エクストリームメモリプロファイル（XMP）1.3/1.2 をサ

• 1 x PCI Express 3.0 x16 スロット（PCIE1： x16 モード）

• 1 x PCI Express 2.0 x1 スロット

• Intel®HDグラフィックス内蔵ビジュアルおよびVGA 出力は、 GPU に統合されたプロセッサーのみでサポートされます。

• Intel®HD グラフィックス内蔵ビジュアルをサポート： AVC、 MVC (S3D)、MPEG-2 フル HW エンコード 1 の Intel® Quick Sync Video、Intel® InTru

3D、Intel® クリアビデオ HD テク ノロジー、Intel® インサイダー

、Intel® HD グラフィックス 4400/4600

• ピクセルシェーダー 5.0、DirectX 11.1

• 3 つの VGA 出力オプション： D-Sub、DVI-D、HDMI

• HDMI テクノロジーをサポート。最大解像度 1920x1200 @60Hz

• DVI-D をサポート。 最大解像度 1920x1200 @60Hz

• D-Sub をサポート。 最大解像度 1920x1200 @60Hz

• HDMI（HDMI 準拠のモニターが必要）では、オートリップ シンク、ディープカラー（12bpc）、xvYCC、HBR（高ビットレ ートオーディオ）をサポート

• DVI-D と HDMI ポートで、HDCP 機能をサポート39

• DVI-D と HDMI ポートで、フル HD 1080p ブルーレイ (BD)

• 5.1 CH HD オーディオ（Realtek ALC662 オーディオコーデ

• サージ保護（ASRock フルスパイク保護）をサポートします

• ELNA Audio Caps. LAN

• PCIE x1 ギガビット LAN 10/100/1000 Mb/ 秒

• 雷 /ESD 保護（(ASRock フルスパイク保護）をサポートしま

• エネルギー効率のよいイーサネット 802.3az をサポート

• 1 x PS/2 マウス / キーボードポート

• 4 x USB 2.0 ポート（静電気放電（ESD）保護に対応（ASRock

• 2 x USB 3.0 ポート（静電気放電（ESD）保護に対応（ASRock

• LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LED と SPEED LED）

• HD オーディオジャック： ラインイン / フロントスピーカー /

• 4 x SATA3 6.0 Gb/ 秒コネクター、NCQ、AHCI、ホットプラ

• 2 x SATA2 3.0 Gb/ 秒コネクター、NCQ、AHCI、ホットプラ グをサポート40

• 1 x シャーシイントルージョンヘッダー

• 1 x CPU ファインコネクター（4 ピン）

• 1 x シャーシファンコネクター（4 ピン）

• 1 x 24 ピン ATX 電源コネクター

• 1 x 4 ピン 12V 電源コネクター

• 2 x USB 2.0 ヘッダー（4 つの USB 2.0 ポートをサポート）（静 電気放電（ESD）保護に対応（ASRock 完全スパイク保護））

• 1 x USB 3.0 ヘッダー（2 つの USB 3.0 ポートをサポート）（静 電気放電（ESD）保護に対応（ASRock 完全スパイク保護）） BIOS 機能

• 多言語 GUI サポート付きの 32Mb AMI UEFI Legal BIOS

• ACPI 1.1 準拠のウェイクアップイベント

• DRAM、PCH 1.05V 複数電圧設定

• CPU/ シャーシ静音ファン（CPU 温度によるシャーシファン

• Microso® Windows® 8.1 32 ビット / 8.1 64 ビット / 8 32 ビッ ト / 8 64 ビット / 7 32 ビット / 7 64 ビット

• ErP/EuP Ready（ErP/EuP ready 電源が必要です）41

• 支援 Intel® Turbo Boost 2.0 技術

• 32Mb AMI UEFI Legal BIOS 含 多語 GUI 支援

• DRAM、PCH 1.05V 電壓多重調整
