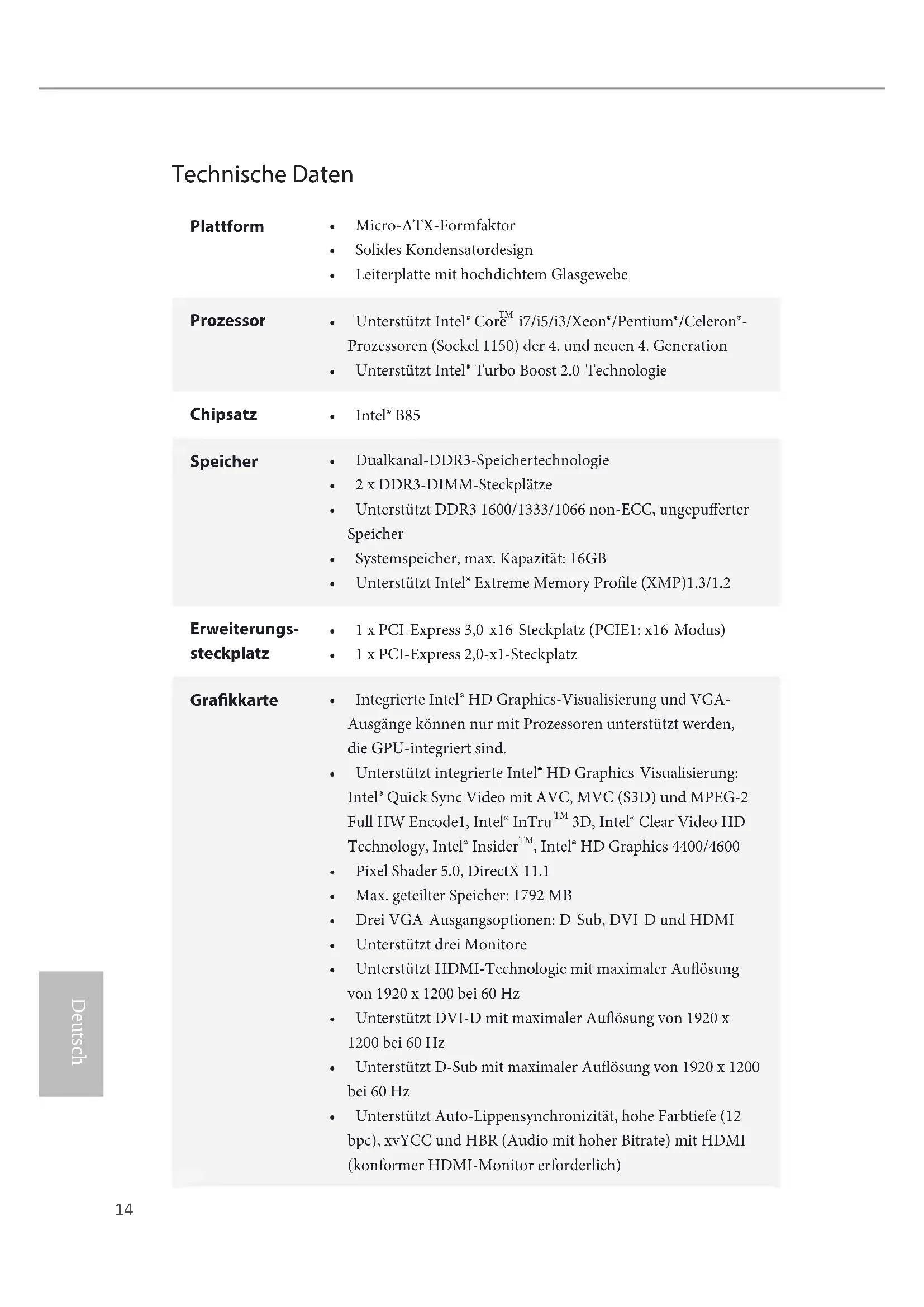

Deutsch Technische Daten Plattform

• Leiterplatte mit hochdichtem Glasgewebe Prozessor

• Unterstützt Intel® Core

i7/i5/i3/Xeon®/Pentium®/Celeron®- Prozessoren (Sockel 1150) der 4. und neuen 4. Generation

• Unterstützt Intel® Turbo Boost 2.0-Technologie Chipsatz

• Dualkanal-DDR3-Speichertechnologie

• 2 x DDR3-DIMM-Steckplätze

• Unterstützt DDR3 1600/1333/1066 non-ECC, ungepuerter Speicher

• Systemspeicher, max. Kapazität: 16GB

• Unterstützt Intel® Extreme Memory Prole (XMP)1.3/1.2 Erweiterungs- steckplatz

• 1 x PCI-Express 3,0-x16-Steckplatz (PCIE1: x16-Modus)

• 1 x PCI-Express 2,0-x1-Steckplatz Grakkarte

• Integrierte Intel® HD Graphics-Visualisierung und VGA- Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

• Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru

• Max. geteilter Speicher: 1792 MB

• Drei VGA-Ausgangsoptionen: D-Sub, DVI-D und HDMI

• Unterstützt drei Monitore

• Unterstützt HDMI-Technologie mit maximaler Auösung von 1920 x 1200 bei 60 Hz

• Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200 bei 60 Hz

• Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200 bei 60 Hz

• Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI (konformer HDMI-Monitor erforderlich)15 Deutsch

• Unterstützt HDCP-Funktion mit DVI-D- und HDMI-Ports

• Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports Audio

• 5.1-Kanal-HD-Audio (Realtek ALC662-Audiocodec)

• Unterstützt Überspannungsschutz (ASRock Full Spike Protection)

• Unterstützt Wake-On-WAN

• Unterstützt Wake-On-LAN

• Unterstützt Schutz vor Blitzschlag/elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen)

• Unterstützt LAN-Kabelerkennung

• Unterstützt energieezientes Ethernet 802.3az

• Unterstützt PXE Rückblende, E/A

• 1 x PS/2-Maus-/Tastaturanschluss

• 4 x USB 2.0-Ports (Unterstützt Schutz vor elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen))

• 2 x USB 3.0-Ports (Unterstützt Schutz vor elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen))

• 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

• HD-Audioanschluss: Line-in / Vorderer Lautsprecher / Mikrofon Speicher

• 4 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt NCQ, AHCI und Hot-Plugging

• 2 x SATA-II-3,0-Gb/s-Anschlüsse, unterstützt NCQ, AHCI und Hot-Plugging16 Deutsch Anschluss

• 1 x Gehäuseeingri-Stileiste

• 1 x Gehäuselüeranschluss (4-polig)

• 1 x 24-poliger ATX-Netzanschluss

• 2 x USB 2.0-Stileisten (unterstützt vier USB 2.0-Ports) (Unterstützt Schutz vor elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen))

• 1 x USB 3.0-Stileiste (unterstützt zwei USB 3.0-Ports) (Unterstützt Schutz vor elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen)) BIOS- Funktion

• 32-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grascher Benutzerschnittstellen

• ACPI 1.1-konforme Aufweckereignisse

• SMBIOS 2.3.1-Unterstützung

• DRAM, PCH 1,05 V / Mehrfachspannungsanpassung Hardware- überwachung

• CPU-/Gehäusetemperaturerkennung

• CPU/Gehäuse-Lüertachometer

• Lautloser CPU-/Gehäuselüer (ermöglicht automatische Anpassung der Geschwindigkeit des Gehäuselüers über die CPU-Temperatur)

• CPU/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

• Gehäuse-oen-Erkennung

• Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore Betriebssystem

• ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)17 Français
