MANUAL DE UTILIZADOR B85MHDS R2.0 ASROCK

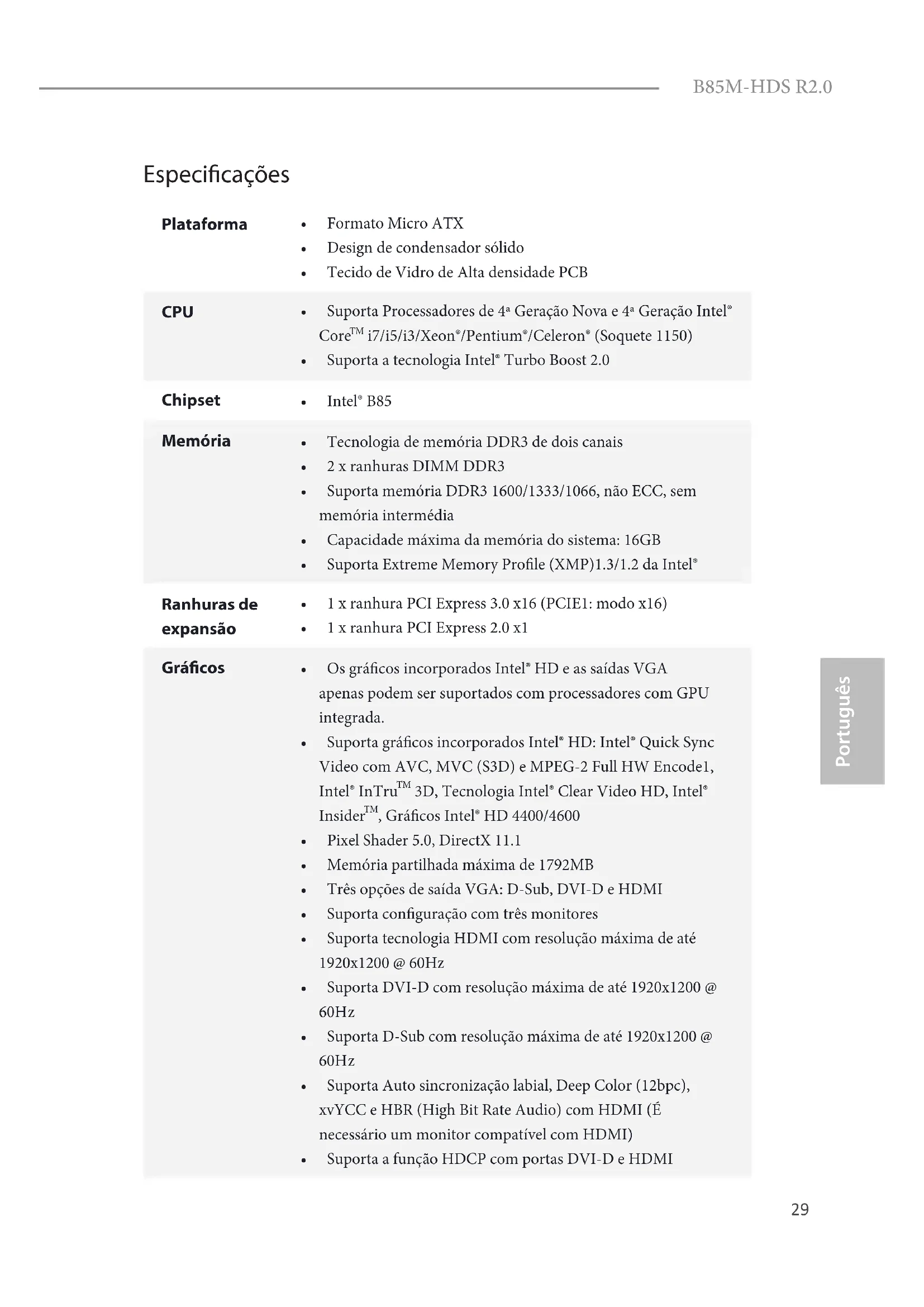

Especicações Plataforma

• Suporta Processadores de 4ª Geração Nova e 4ª Geração Intel® Core

• Suporta memória DDR3 1600/1333/1066, não ECC, sem memória intermédia

• Capacidade máxima da memória do sistema: 16GB

• Os grácos incorporados Intel® HD e as saídas VGA apenas podem ser suportados com processadores com GPU integrada.

• Memória partilhada máxima de 1792MB

• Três opções de saída VGA: D-Sub, DVI-D e HDMI

• Suporta conguração com três monitores

• Suporta tecnologia HDMI com resolução máxima de até 1920x1200 @ 60Hz

• Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz

• Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz

• Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com HDMI (É necessário um monitor compatível com HDMI)

• Suporta a função HDCP com portas DVI-D e HDMI30 Português

• Suporta reprodução Blu-ray (BD) Full HD a 1080p com portas DVI-D e HDMI Áudio

• Áudio HD de 5.1 canais (Codec de áudio Realtek ALC662)

• Suporta Proteção Contra Surto (Proteção Total contra Picos ASRock)

• Suporta Proteção contta Relâmpago/ESD (Proteção Total contra Picos ASRock)

• Suporta Detecção de cabo LAN

• Suporta IEEE 802.3az

• Suporta PXE E/S do painel traseiro

• 4 x portas USB 2.0 (Suporta Proteção ESD (Proteção Total contra Picos ASRock))

• 2 x portas USB 3.0 (Suporta Proteção ESD (Proteção Total contra Picos ASRock))

• 1 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED DE VELOCIDADE)

• Ficha de áudio HD: Entrada de linha / Altifalante frontal / Microfone Armazenamento

• 4 x conectores SATA3 a 6,0 Gb/s, com suporte para NCQ, AHCI e Hot Plug

• 2 x conectores SATA2 a 3,0 Gb/s, com suporte para NCQ, AHCI e Hot Plug31 Português

• 1 x Terminal de intrusão no chassis

• 1 x Conector da ventoinha da CPU (4 pinos)

• 1 x Conector da ventoinha do chassis (4 pinos)

• 1 x conector de alimentação de 24 pinos ATX

• 1 x conector de alimentação de 12V de 4 pinos

• 1 x conector de áudio do painel frontal

• 2 x terminais USB 2.0 (suporte para 4 portas USB 2.0) (Suporta Proteção ESD (Proteção Total contra Picos ASRock))

• 1 x terminal USB 3.0 (suporte para 2 portas USB 3.0) (Suporta Proteção ESD (Proteção Total contra Picos ASRock)) Funcionalidades da BIOS

• BIOS UEFI ocial da AMI com 32Mb com suporte de interface multilíngue

• Eventos de reactivação compatíveis com ACPI 1.1

• Ventoinha de CPU/Chassis silenciosa (Permite o ajuste automático da velocidade da ventoinha do chassis através da temperatura da CPU)

• Controlo de velocidade da ventoinha de CPU/Chassis

• Detecção de ABERTURA da CAIXA

• Monitorização da tensão: +12V, +5V, +3,3V, CPU Vcore Sistema Operativo

• Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)32 Türkçe Özellikler Platform
