MANUAL DE USUARIO B85MHDS R2.0 ASROCK

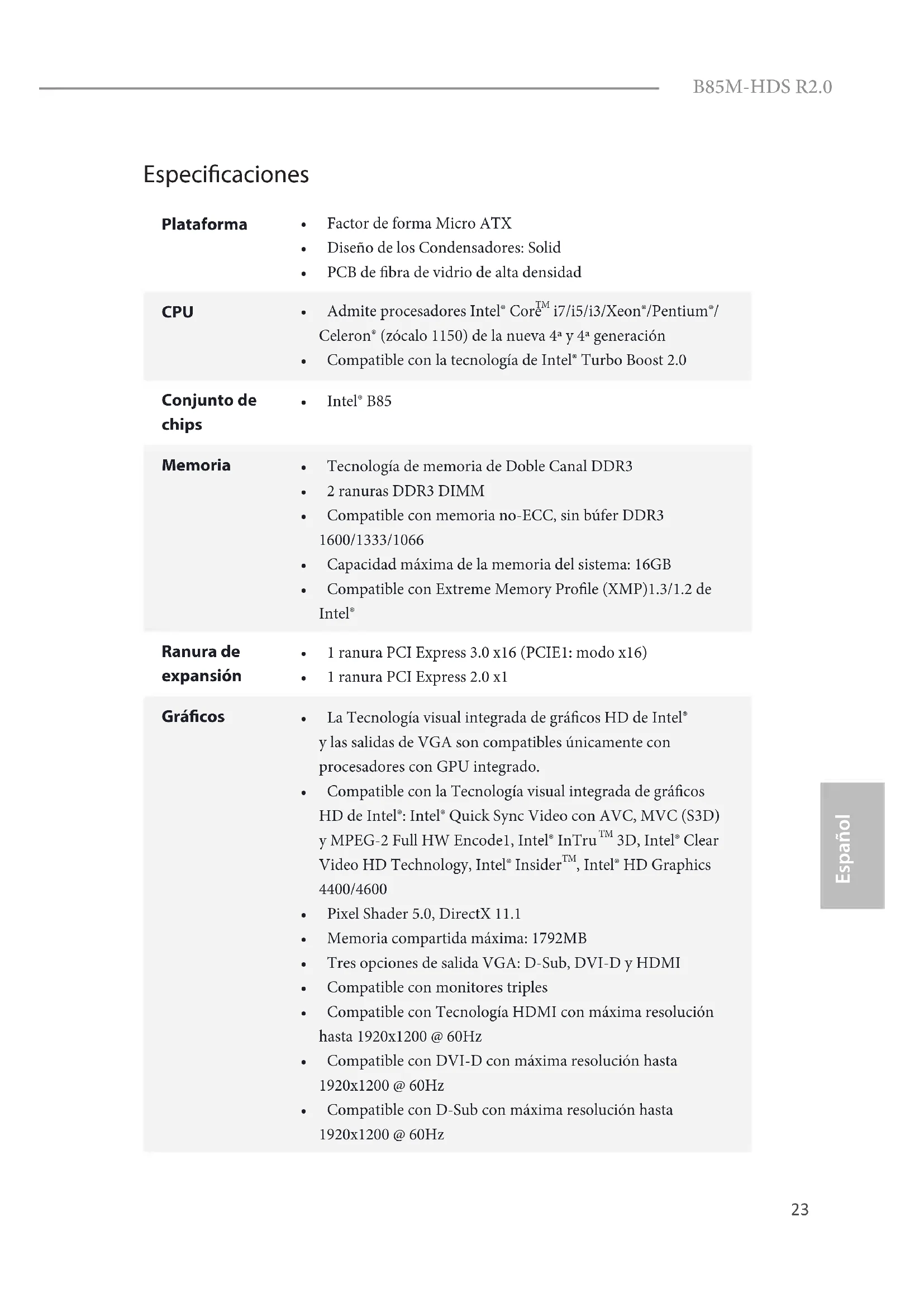

Especicaciones Plataforma

• Factor de forma Micro ATX

• Diseño de los Condensadores: Solid

• PCB de bra de vidrio de alta densidad CPU

i7/i5/i3/Xeon®/Pentium®/ Celeron® (zócalo 1150) de la nueva 4ª y 4ª generación

• Compatible con la tecnología de Intel® Turbo Boost 2.0 Conjunto de chips

• Tecnología de memoria de Doble Canal DDR3

• Capacidad máxima de la memoria del sistema: 16GB

• La Tecnología visual integrada de grácos HD de Intel® y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.

• Compatible con la Tecnología visual integrada de grácos HD de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTru

• Memoria compartida máxima: 1792MB

• Tres opciones de salida VGA: D-Sub, DVI-D y HDMI

• Compatible con monitores triples

• Compatible con Tecnología HDMI con máxima resolución hasta 1920x1200 @ 60Hz

• Compatible con DVI-D con máxima resolución hasta 1920x1200 @ 60Hz

• Compatible con D-Sub con máxima resolución hasta 1920x1200 @ 60Hz24 Español

• Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y HBR (audio de alta velocidad de bits) con HDMI (requiere un monitor compatible con HDMI)

• Compatible con función HDCP con puertos DVI-D y HDMI

• Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puertos DVI-D y HDMI Audio

• 5.1 Audio CH HD (Realtek ALC662 Audio Codec)

• Admite protección contra subidas de tensión (Protección Integral contra Picos de ASRock)

• Admite Reactivación en WAN

• Compatible con Wake-On-LAN

• Admite protección contra rayos/ESD (Protección Integral contra Picos de ASRock)

• Admite detección de conexión de cable LAN

• Compatible con Ethernet de consumo eciente de energía 802.3az

• Compatible con PXE Panel trasero I/O

• 1 puerto de ratón/teclado PS/2

• 4 puertos USB 2.0 (Admite protección ESD (Protección Integral contra Picos de ASRock))

• 2 puertos USB 3.0 (Admite protección ESD (Protección Integral contra Picos de ASRock))

• 1 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)

• Conector de audio HD: Entrada de línea / Altavoz frontal / Micrófono Almace- namiento

• 4 conectores SATA3 de 6,0 Gb/s, compatibles con las funciones NCQ, AHCI y Hot Plug

• 2 conectores SATA2 de 3,0 Gb/s, compatibles con las funciones NCQ, AHCI y Hot Plug25 Español

• 1 cabezal de intrusión de chasis

• 1 conector de ventilador de la CPU (de 4 pines)

• 1 conector de ventilador del chasis (de 4 pines)

• 1 conector de alimentación ATX de 24 pines

• 1 conector de alimentación de 12V de 4 pines

• 1 conector de audio del panel frontal

• 2 cabezales USB 2.0 (compatibles con 4 puertos USB 2.0) (Admite protección ESD (Protección Integral contra Picos de ASRock))

• 1 cabezal USB 3.0 (compatible con 2 puertos USB 3.0) (Admite protección ESD (Protección Integral contra Picos de ASRock)) Característi- cas del BIOS

• BIOS legal UEFI AMI de 32Mb compatible con interfaz gráca de usuario multilingüe

• Eventos de reactivación conformes con ACPI 1.1

• Compatible con SMBIOS 2.3.1

• Multiajuste de voltaje de DRAM, PCH 1,05V Monitor del hardware

• Método de sensor de temperatura de la CPU/Chasis

• Tacómetro del ventilador de CPU/Chasis

• Ventilador silencioso de la CPU/Chasis (permite ajustar au- tomáticamente la velocidad del ventilador del chasis mediante la temperatura de la CPU)

• Control multivelocidad del ventilador de la CPU/Chasis

• Detección de CUBIERTA ABIERTA

• Compatible con ErP/EuP (requiere toma de alimentación compatible con ErP/EuP)26

• Design de condensador sólido

• Taquímetro de ventoinha de CPU/Chassis
