用户手册 B85MHDS R2.0 ASROCK

• 電圧監視： +12V、+5V、+3.3V、CPU Vcore

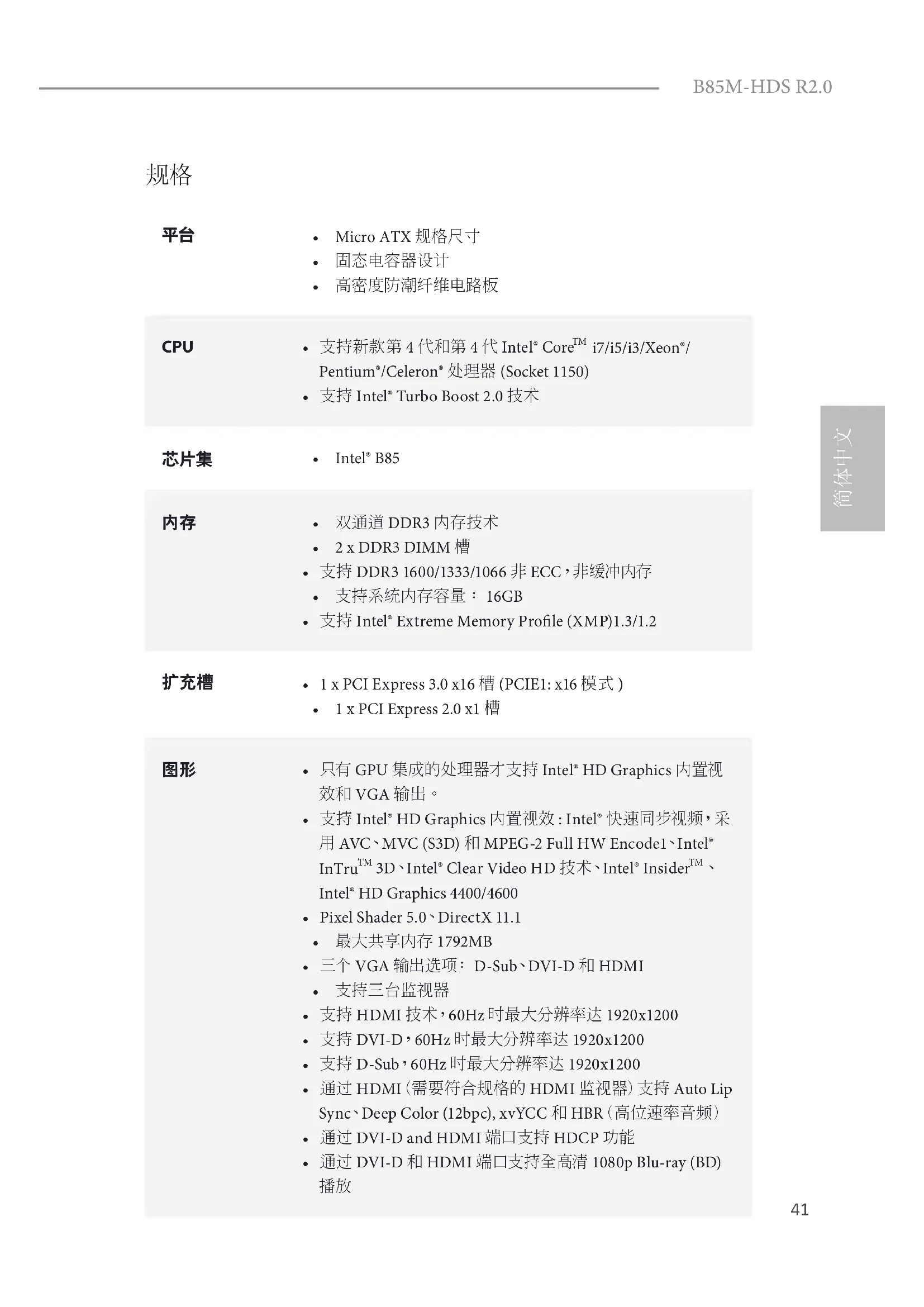

• 支持新款第 4 代和第 4 代 Intel® Core

• 支持 Intel® Turbo Boost 2.0 技术

• 支持 DDR3 1600/1333/1066 非 ECC，非缓冲内存

• 只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视 效和 VGA 输出。

• 支持 Intel® HD Graphics 内置视效 : Intel® 快速同步视频，采 用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、Intel® InTru

• 三个 VGA 输出选项： D-Sub、DVI-D 和 HDMI

• 支持 HDMI 技术，60Hz 时最大分辨率达 1920x1200

• 支持 DVI-D，60Hz 时最大分辨率达 1920x1200

• 支持 D-Sub，60Hz 时最大分辨率达 1920x1200

• 通过 HDMI（需要符合规格的 HDMI 监视器）支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音频）

• 通过 DVI-D and HDMI 端口支持 HDCP 功能

• 通过 DVI-D 和 HDMI 端口支持全高清 1080p Blu-ray (BD) 播放42

• 5.1 CH 高清音频（Realtek ALC662 音频编解码器）

• 支持远端開机功能 (Wake-On-WAN)

• 支持 Wake-On-LAN（网上唤醒）

• 支持防雷击 / 防 ESD 静电 ( 华擎全防护 )

• 4 x USB 2.0 端口 ( 支持防 ESD 静电 ( 华擎全防护 ))

• 2 x USB 3.0 端口 ( 支持防 ESD 静电 ( 华擎全防护 ))

• 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

• 高清音频插孔 : 线路输入 / 前扬声器 / 麦克风

• 4 x SATA3 6.0 Gb/s 接口，支持 NCQ、AHCI 和热插拔

• 2 x SATA2 3.0 Gb/s 接口，支持 NCQ、AHCI 和热插拔

• 2 x USB 2.0 接脚（支持 4 个 USB 2.0 端口）( 支持防 ESD 静 电 ( 华擎全防护 ))

• 1 x USB 3.0 接脚（支持 2 个 USB 3.0 端口）( 支持防 ESD 静 电 ( 华擎全防护 ))43

• 32Mb AMI UEFI Legal BIOS，具有多语言 GUI 支持

• CPU/ 机箱静音风扇（可以按照 CPU 温度自动调整机箱风

• 电压监控： +12V、+5V、+3.3V、CPU Vcore

• ErP/EuP 支持（需要支持 ErP/EuP 的电源）44

電子信息產品污染控制標示 依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電 子信息產品污染控制標示要求」，電子信息產品應進行標示，藉以向消費者揭 露產品中含有的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染 或對人身、財產造成嚴重損害的期限。依上述規定，您可于本產品之印刷電路 板上看見圖一之標示。圖一中之數字為產品之環保使用期限。由此可知此主板 之環保使用期限為 10 年。

有毒有害物質或元素的名稱及含量說明 若您慾了解此產品的有毒有害物質或元素的名稱及含量說明，請參照以下表格

表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定的限量要求以下。 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。45

• 支援全新第 4 代及第 4 代 Intel® Core

• 支援 DDR3 1600/1333/1066 非 ECC、無緩衝記憶體

• 1 x PCI Express 3.0 x16 插槽（PCIE1： x16 模式）

• 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built- in Visuals 及 VGA 輸出。

• 支援 Intel® HD Graphics Built-in Visuals： 轉換 AVC、 MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影 像同步轉檔技術、Intel® InTru

• 三個 VGA 輸出選項： D-Sub、DVI-D 及 HDMI

• 支援最高達 1920x1200 @ 60Hz 解析度的 HDMI 技術

• 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D

• 支援最高達 1920x1200 @ 60Hz 解析度的 D-Sub

• 支援使用 HDMI（需相容於 HDMI 監視器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）

• 支援含 DVI-D 及 HDMI 連接埠的 HDCP 功能

• 支援透過 DVI-D 及 HDMI 連接埠的 Full HD 1080p Blu-ray (BD) 播放46

• 5.1 CH HD 音訊（Realtek ALC662 音訊轉碼器）功能

• 支援防雷擊 / 防 ESD 靜電 (ASRock 全防護 )

• 4 x USB 2.0 連接埠 ( 支援防 ESD 靜電 (ASRock 全防護 )

• 2 x USB 3.0 連接埠 ( 支援防 ESD 靜電 (ASRock 全防護 )

• 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）

• HD 音訊插孔： 線路輸入／前置喇叭／麥克風

• CPU ／機殼靜音風扇（允許按照 CPU 溫度自動調整機殼風

• 電壓監控： +12V、+5V、+3.3V、CPU Vcore

• Microso® Windows® 8.1 32 位元 /8.1 64 位元 /8 32 位元 /8 64 位元 /7 32 位元 /7 64 位元
