MANUALE UTENTE MDRB380FGE01 MIDEA

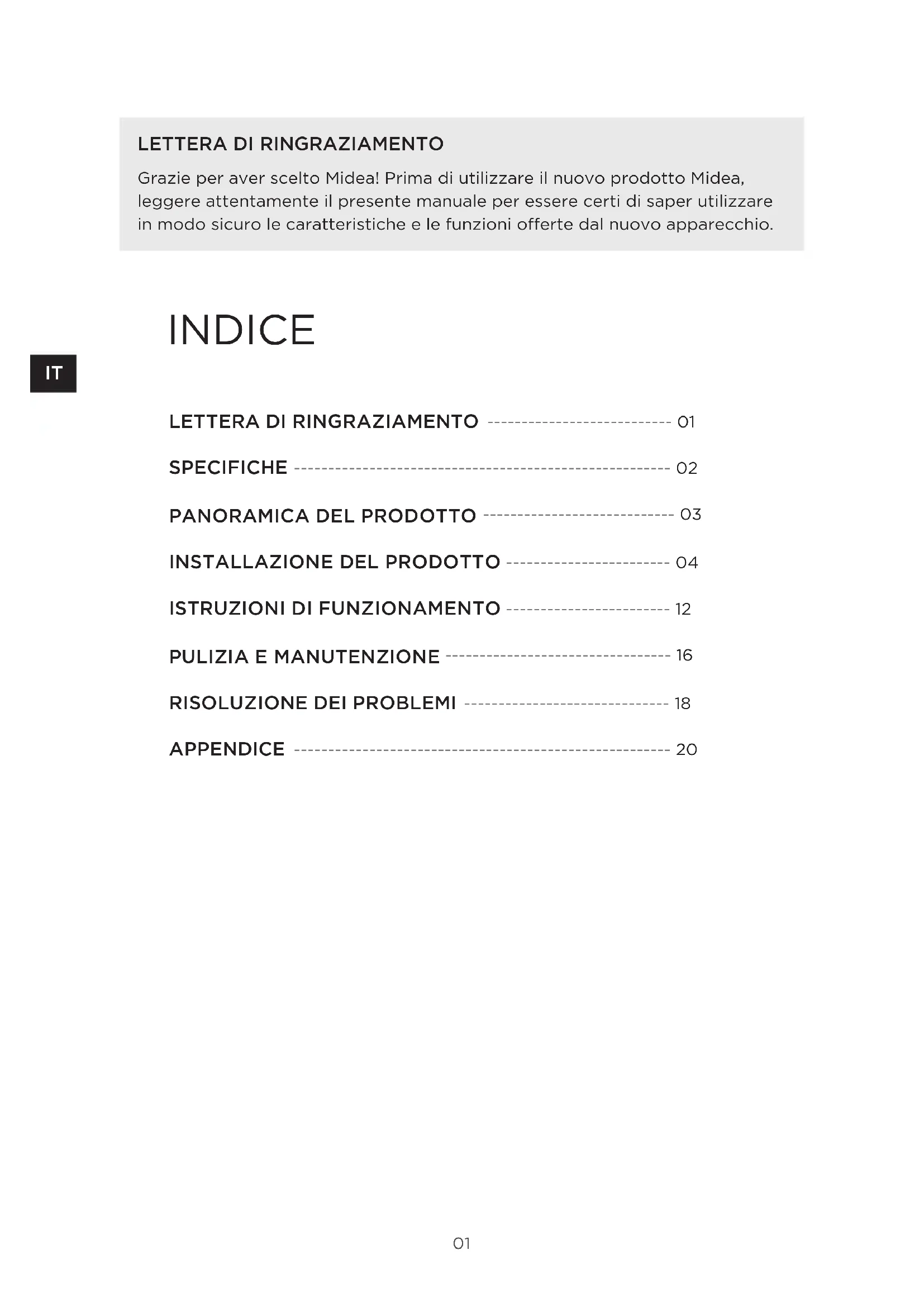

LETTERA DI RINGRAZIAMENTO

Grazie per aver scelto Midea! Prima di utilizzare il nuovo prodotto Midea, leggere attentamente il presente manuale per essere certi di saper utilizzare in modo sicuro le caratteristiche e le funzioni offerte dal nuovo apparecchio. INDICE

LETTERA DI RINGRAZIAMENTO

INSTALLAZIONE DEL PRODOTTO

ISTRUZIONI DI FUNZIONAMENTO

PULIZIA E MANUTENZIONE

IT02 SPECIFICHE Modello del prodotto MDRB380FGE SERIES Volume dello scomparto di conservazione degli alimenti freschi 199 L Volume di conservazione degli alimenti congelati 71 L Tipo di sbrinamento Sbrinamento automatico Tempo di incremento temperatura 7 h Capacità di congelamento 3 5 kg/24h Tensione nominale 220-240 V~ Corrente nominale 0.6

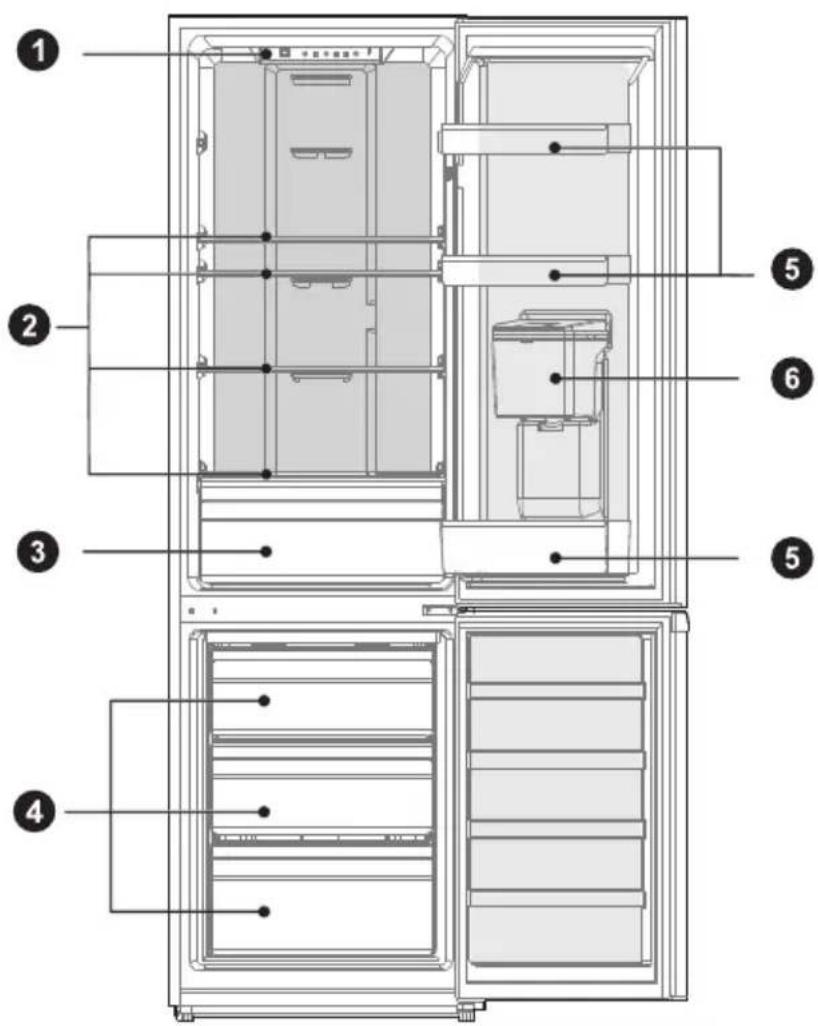

Ripiano dello sportello

Contenitore per frutta e verdura

Dispenser dell'acqua (opzionale) ATTENZIONE La gura sopra riportata viene fornita solo a scopo indicativo. La congurazione effettiva dipende dalle caratteristiche siche del prodotto e dalle indicazioni del distributore. IT04

INSTALLAZIONE DEL PRODOTTO

Istruzioni di installazione Apparecchi di refrigerazione con classe climatica

• A seconda della classe climatica, gli apparecchi di refrigerazione sono pensati peressere utilizzati alle temperature ambiente indicate nella tabella sottostante.• La classe climatica è riportata sulla targhetta di identicazione del prodotto.Il prodotto potrebbe non funzionare correttamente a temperature che nonrientrano nell'intervallo specicato.• È possibile trovare la classe climatica sull’etichetta del prodotto. Intervallo di temperatura effettiva
• L'apparecchio è pensato per funzionare normalmente entro l'intervallo ditemperatura specicato a seconda della classe climatica.Classe SimboloIntervallo di temperatura ambiente °C IEC 62552 (ISO 15502) ISO 8561Area temperata estesa SN da + 10 a + 32 da + 10 a + 32Area temperata N da + 16 a + 32 da + 16 a + 32Area Subtropicale ST da + 16 a + 38 da + 18 a + 38Area Tropicale T da + 16 a + 43 da + 18 a + 43 Dimensioni e spazi

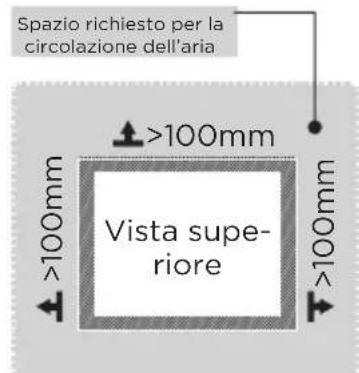

• Una distanza eccessivamente esigua dagli elementi adiacenti può comportareuna riduzione della capacità di congelamento e un aumento dei costidell'elettricità. Durante l'installazione dell'apparecchio, lasciare una distanza dioltre 100 mm da ogni parete adiacente. >100mm >100mm >100mm >100mm >100mm >100mm Spazio richiesto per la circolazione dell’ariaVista supe-rioreATTENZIONELa gura sopra riportata viene fornita solo a scopo indicativo. La congurazione effettiva dipende dalle caratteristiche siche del prodotto e dalle indicazioni del distributore. IT05 Disegno sui requisiti di spazio (quando lo sportello è aperto e quando è chiuso)

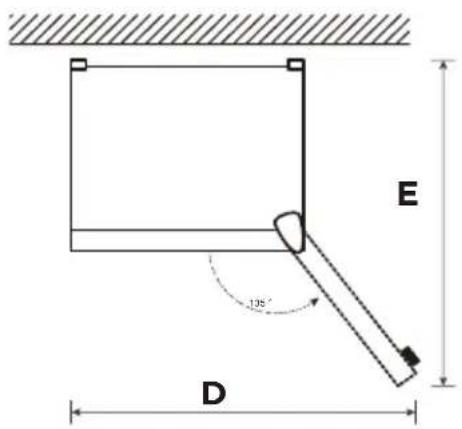

135 ° Larghezza Altezza complessiva Profondità Larghezza sportelli aperti a 135° Profondità sportelli aperti a 135° A B C D E

Nota: Tutte le dimensioni in mm

B06 Piedini di livellamento Per evitare vibrazioni, l'unità deve trovarsi in piano. Se necessario, regolare le viti di livellamento per compensare le irregolarità del pavimento. La parte anteriore deve essere leggermente più alta rispetto a quella posteriore per facilitare la chiusura dello sportello, Le viti di livellamento possono essere girate facilmente ribaltando leggermente il mobile. Girare le viti di livellamento in senso antiorario per sollevare l’unità, in senso orario per abbassarla. Spostamento dell’apparecchio

1. Prima di spostare il frigorifero, togliere tutti gli oggetti all'interno e scollegare

la spina di alimentazione.

2. Fissare con del nastro adesivo le divisioni in vetro, il contenitore delle verdure, i

cassetti del vano congelatore, ecc. dopodiché stringere i piedini di livellamento; chiudere gli sportelli e ssarli con del nastro adesivo.

3. Spostare con cautela l'apparecchio insieme a più di due persone. Durante lo

spostamento, l'apparecchio non deve essere capovolto o messo in orizzontale in modo eccessivo, né deve essere sottoposto a vibrazioni; l'inclinazione durante lo spostamento non deve essere superiore a 45°.

4. Dopo aver installato l'apparecchio, collegare la spina a una presa di corrente

per accenderlo. ATTENZIONE Precauzioni prima dell'utilizzo: Prima di apportare qualunque modica al frigorifero, scollegarlo dall'alimentazione. Inoltre è necessario prendere le dovute precauzioni per evitare lesioni personali. Collocazione

• Prima dell'utilizzo, rimuovere tutti i materiali di imballaggio, le imbottiture della base e quelle in gommapiuma, oltre ai nastri adesivi all'interno del frigorifero; inoltre rimuovere le pellicole protettive sulle porte e il corpo del frigorifero.

• Tenere il prodotto lontano da fonti di calore ed evitare l'esposizione diretta alla luce solare. Non collocare il frigorifero in ambienti umidi per prevenire la formazione di ruggine e la riduzione dell'effetto isolante.

• Non spruzzare con liquidi né bagnare il frigo; non collocare il frigorifero in ambienti umidi per non comprometterne le capacità di isolamento elettrico.

• Collocare il frigorifero al chiuso in un ambiente ben ventilato, poggiandolo su un terreno piano e robusto (ruotare le rotelle a sinistra o a destra per regolarne il livellamento in caso di instabilità). IT07 Cambio dello sportello a sinistra o a destra (opzionale) In base alla posizione in cui si intende utilizzare il frigorifero, potrebbe essere più comodo invertire la posizione dello sportello. PRECAUZIONI PRECAUZIONI: per evitare lesioni personali o alle cose, si consiglia di farsi assistere da qualcuno durante l’inversione dello sportello. Preparazione per l’inversione della posizione dello sportello A tal ne sarà necessario: un cacciavite standard, un cacciavite a croce e la chiave a brugola in dotazione.

• Assicurarsi che il frigorifero sia scollegato e vuoto.

• Farsi assistere da un’altra persona per compiere l’operazione.

• Conservare tutte le parti rimosse per riutilizzarle in seguito. Utensili necessari per cambiare lo sportello: Cacciavite a croce Spatola Cacciavite piatto Chiave a cricchetto e a bussola da 5/16" Nastro per mascheratura Procedura

1. Spegnere l'elettrodomestico prima di effettuare questa operazione. Rimuovere

tutti gli alimenti dal vano interno dello sportello. Chiudere lo sportello e avvolgerlo con del nastro.

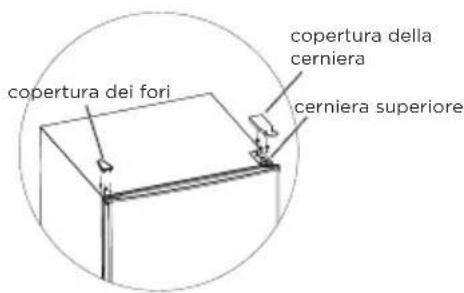

2. Smontare il coperchio dei fori, il coperchio della cerniera e la cerniera

superiore. copertura dei fori copertura della cerniera cerniera superiore IT08

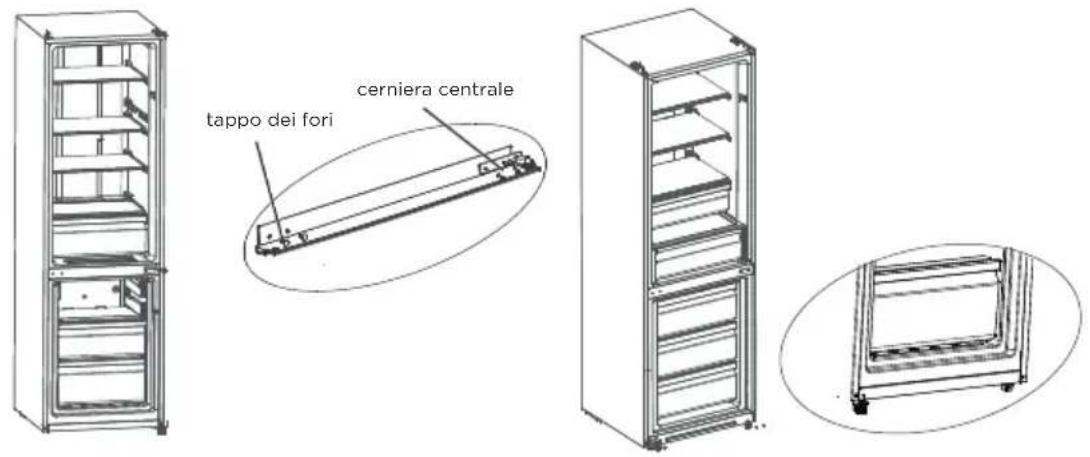

3. Togliere lo sportello del vano frigorifero, la cerniera centrale (utilizzare una

chiave a brugola per rimuovere la vite della cerniera centrale) e il tappo del foro sul lato opposto.

4. Togliere lo sportello del vano congelatore, rimuovere la cerniera inferiore, i

tappi dei fori, il piedino di livellamento e installare la cerniera inferiore sul lato opposto. cerniera centrale tappo dei fori

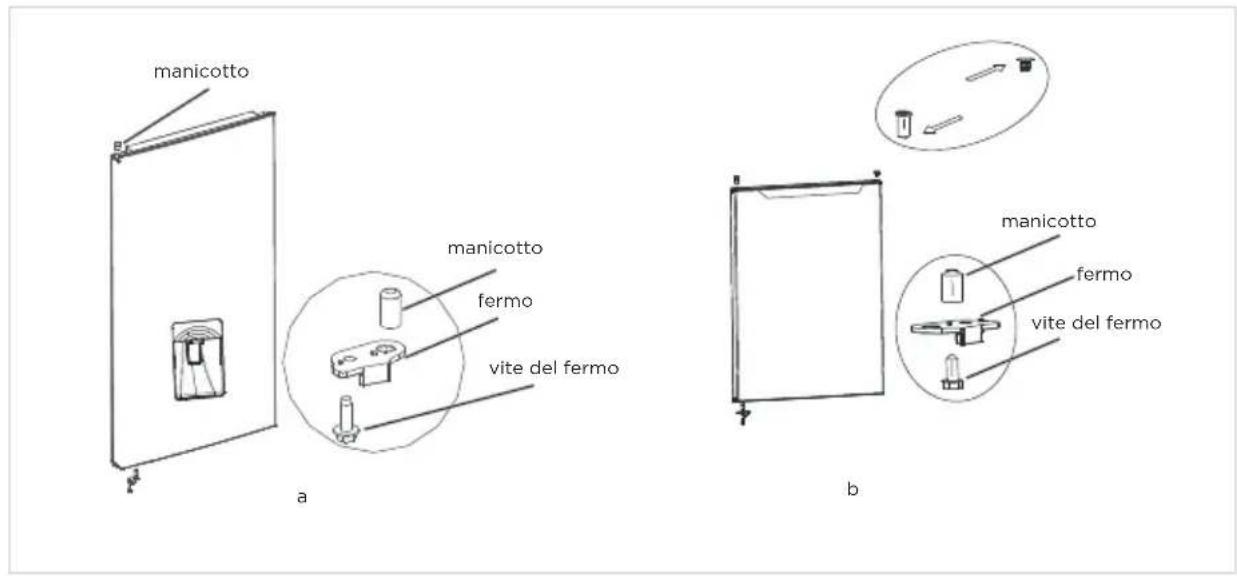

5. a) Rimuovere il fermo, il manicotto dello sportello del vano frigorifero,

dopodiché montare il manicotto e il fermo in basso a sinistra dello sportello mediante una vite. b) Rimuovere il fermo e il manicotto dalla parte destra dello sportello del vano congelatore, montare il manicotto e il fermo in basso a sinistra dello sportello mediante una vite. Togliere il manicotto e i tappi dei fori sullo sportello del vano congelatore e montarlo sul lato opposto.

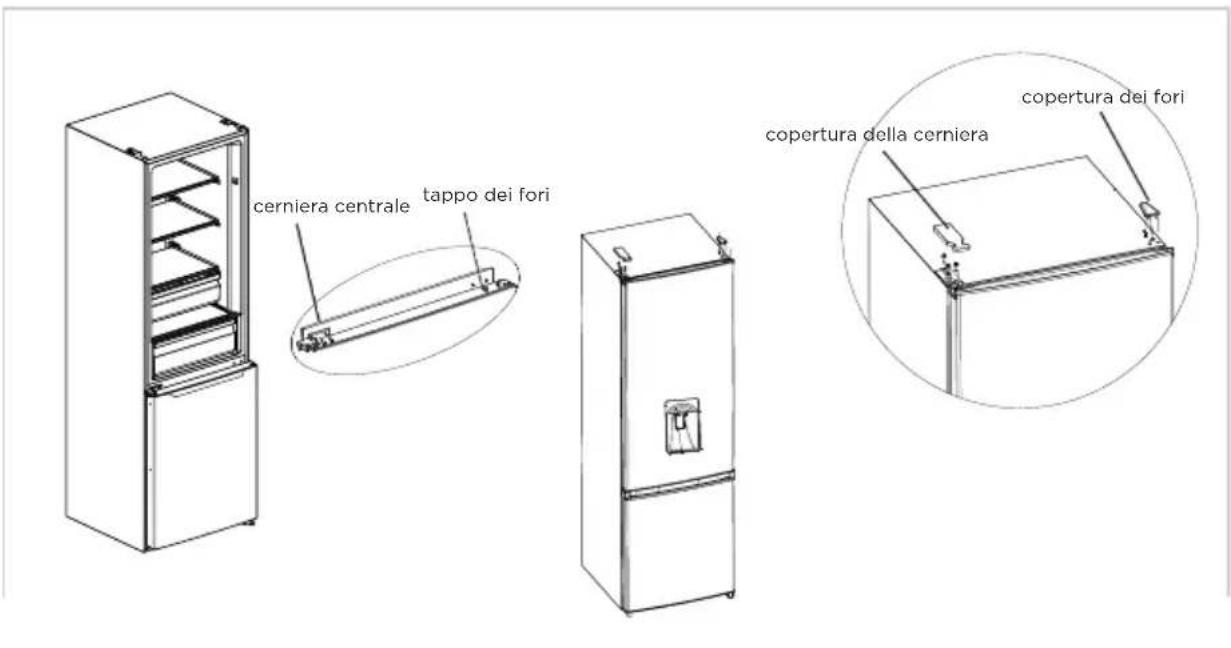

6. Posizionare lo sportello del congelatore sulla cerniera inferiore, dopodiché

installare la cerniera centrale e i tappi dei fori.

7. Posizionare lo sportello del vano frigorifero sulla cerniera centrale e installare

la cerniera superiore e il coperchio della cerniera. IT09

8. Posizionare lo sportello del vano frigorifero sulla cerniera centrale e installare

la cerniera superiore e il coperchio della cerniera. Prima di installare il coperchio della cerniera superiore, è necessario verificare quanto segue. Le viti che tengono la cerniera devono essere ben premute contro la superficie della cerniera per garantire che la vite non si sposti, dopo l'installazione della cerniera, assicurarsi che non vi siano oscillazioni. cerniera centrale tappo dei fori ATTENZIONE La figura sopra riportata viene fornita solo a scopo indicativo. La configurazione effettiva dipende dalle caratteristiche fisiche del prodotto e dalle indicazioni del distributore. Utilizzo del dispenser dell'acqua (opzionale)

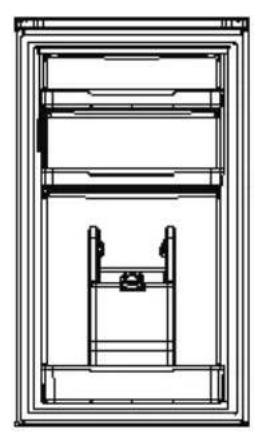

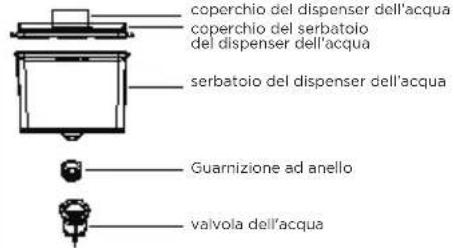

1. Per prima cosa, aprire il coperchio dell'ingresso dell'acqua, riempire con acqua

potabile fino a raggiungere la quantità massima di acqua indicata con il segno “MAX”.

2. Utilizzare il misurino per spingere la levetta verso l'interno, a questo punto

l'acqua viene erogata; quando la levetta torna nella posizione di partenza, l'acqua si ferma.

3. Il dispenser dell'acqua può essere utilizzato solo per l'acqua pura, non è adatto

per bevande o succhi di frutta. copertura della cerniera copertura dei fori IT10 coperchio del dispenser dell'acqua coperchio del serbatoio del dispenser dell'acqua SPINGERE serbatoio del dispenser dell'acqua Guarnizione ad anello valvola dell'acqua Sostituzione della luce

• Tutte le operazioni di sostituzione e manutenzione sulle lampade a LED devono essere svolte dal produttore, dal suo personale di assistenza autorizzato o altro personale qualicato. Il prodotto contiene una sorgente luminosa con classe di efcienza energetica <F>. Procedura

1. Staccare la spina prima di procedere con la rimozione.

2. Rimuovere il coprilampada con un cacciavite.

3. Togliere il pannello della lampada.

4. Rimuovere il morsetto di collegamento.

IT11 Collegamento dell’apparecchio Prima di iniziare a usarlo, lasciare riposare il frigorifero per due ore, quindi collegarlo all'alimentazione. ATTENZIONE Prima di conservare vivande fresche o congelate nel frigorifero, esso deve essere stato in funzione almeno 2 o 3 ore, ovvero oltre 4 ore in estate, quando la temperatura ambientale è molto alta. Suggerimenti per il risparmio energetico

• L'elettrodomestico deve essere collocato nell'area meglio ventilata della stanza, lontano dal calore di altre apparecchiature, da fonti di calore e dalla luce solare diretta.

• Far raffreddare i cibi caldi a temperatura ambiente prima di collocarli nel frigorifero. Un sovraccarico dell'apparecchio richiede un maggiore sforzo del compressore. I cibi che congelano troppo lentamente possono perdere qualità e andare a male.

• Assicurarsi di avvolgere correttamente i cibi e di asciugare i contenitori prima di inserirli nell'apparecchio, in modo da ridurre la formazione di brina all'interno dello stesso.

• I vani di conservazione del frigorifero non devono essere foderati con fogli di alluminio, carta oleata o tovaglioli di carta. Questi materiali possono interferire con la circolazione dell'aria fredda, riducendo l'efcienza dell'apparecchio.

• Sistemare in modo ordinato gli alimenti utilizzando apposite etichette, per evitare ricerche prolungate che costringano a tenere lo sportello aperto troppo a lungo. Estrarre in una sola volta tutti gli alimenti desiderati e richiudere immediatamente lo sportello. IT12 ISTRUZIONI DI FUNZIONAMENTO Pannello comandi

ATTENZIONE La gura sopra riportata viene fornita solo a scopo indicativo. La congurazione effettiva dipende dalle caratteristiche siche del prodotto e dalle indicazioni del distributore. Tasti A Avviso/pulsante di accensione/spegnimento Schermo del display

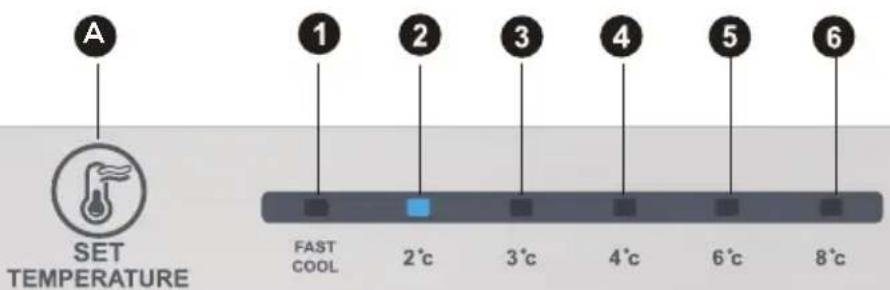

impostazione temperatura 1

impostazione temperatura 2

impostazione temperatura 3

impostazione temperatura 4

impostazione temperatura 5

impostazione temperatura 6 Display All'accensione del frigorifero, lo schermo del display (compresa la luce dei tasti) si illumina completamente per 3 secondi, dopodiché il frigorifero inizierà a funzionare secondo l'impostazione della temperatura 4. Visualizzazione delle condizioni di funzionamento In caso di guasto, la spia LED corrispondente visualizzerà il codice del guasto (nel display di riciclo); In assenza di guasti, la spia LED visualizza l'impostazione di temperatura esistente. ATTENZIONE Il pannello comandi effettivo può variare da modello a modello. IT13 Istruzioni di funzionamento Impostazione del livello

• L’impostazione della temperatura verrà modicata ogni volta che viene premuto il tasto SET. Dopo 15 secondi, il frigorifero funzionerà secondo il nuovo valore di impostazione. Impostazione 1 Impostazione 2 Impostazione 3 Impostazione 4 Impostazione 5 Impostazione 6 Impostazione1 ...... Modalità di raffreddamento rapido:

• Accedere all'impostazione della modalità: Modalità di raffreddamento rapido a modulazione circolatoria.

• Funzionamento: l'indicatore di raffreddamento rapido si accende e il frigorifero funziona a 2 °C.

• Modalità di raffreddamento rapido disabilitata automaticamente per 24 ore.

• La funzione di raffreddamento rapido può essere utilizzata come funzione di congelazione. Controllo della temperatura del vano congelatore

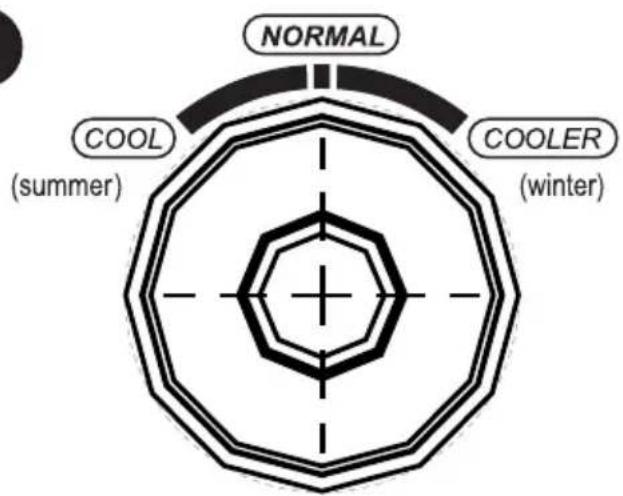

• La temperatura di congelazione è relativamente bassa in posizione “COOLER”, mentre la temperatura di congelamento è relativamente alta in posizione “COOL”; pertanto, in genere si utilizza la posizione “NORMAL”.

• Quando la temperatura ambiente è elevata in estate, la temperatura deve essere compresa tra “NORMAL” e “COOL”. Se la temperatura ambiente è superiore a 35 °C, prevale la posizione “COOL”.

• Quando la temperatura ambiente è bassa in inverno, la temperatura deve essere compresa tra “NORMAL” e “COOLER”. Se la temperatura ambiente è inferiore a 10 °C, prevale la posizione “COOLER”. IT14 Codice errore

• I seguenti avvisi appaiono sul display per indicare le corrispondenti situazioni di guasto del frigorifero.

• Anche se il frigorifero può continuare a refrigerare e conservare le vivande fredde pur in presenza di tali condizioni di errore, l'utente dovrà tempestivamente contattare gli addetti alla manutenzione per segnalare il problema e consentire il ritorno al normale funzionamento. Codice di guasto Descrizione del guasto Il LED 1 e il LED 2 sono accesi Circuito del sensore di temperatura del frigorifero Il LED 1 e il LED 3 sono accesi Sensore di sbrinamento del congelatore Il LED 1 e il LED 4 sono accesi Sensore della temperatura ambiente Vano frigorifero

• Il vano frigorifero è adatto per la conservazione di frutta, verdura, bevande e altri alimenti da consumarsi rapidamente. Il tempo di conservazione consigliato varia da 3 a 5 giorni.

• I cibi cotti non devono essere sistemati nel vano refrigerante senza prima averli fatti raffreddare a temperatura ambiente.

• Si suggerisce di chiudere ermeticamente le vivande prima di sistemarle in frigo.

• I ripiani in vetro possono essere sistemati in alto o in basso secondo quanto necessario per ottimizzare lo spazio di conservazione e migliorare l'utilizzo dell'apparecchio. Vano congelatore

• Il vano congelatore a bassa temperatura può essere utilizzato per conservare cibi freschi per periodi prolungati, ma è usato soprattutto per la conservazione di cibi congelati e per creare cubetti di ghiaccio.

• Il vano congelatore è adatto alla conservazione di carne, pesce, arancini e altre vivande che non devono essere consumate a breve termine.

• I blocchi di carne di grandi dimensioni devono essere suddivisi in pezzi più piccoli per un congelamento rapido e una facile disposizione. Le vivande devono essere consumate entro la data di scadenza. IT15 Ordine TIPOLOGIA scomparto Temp. di conservazione nominale [°C] Alimenti adatti 1 Frigorifero +2 ~ +8 Uova, cibi cotti, cibi confezionati,frutta e verdura, latticini, dolci, bevande e altri alimenti non sono adatti alla congelazione. 2 (***)*-Congelatore

Frutti di mare (pesce, gamberi, crostacei), prodotti ittici d'acqua dolce e prodotti a base di carne (consigliato per 3 mesi, più lungo è il tempo di conservazione, peggiore sarà il sapore e le proprietà nutritive), adatto per alimenti freschi congelati. 3 ***-Congelatore

Frutti di mare (pesce, gamberi, crostacei), prodotti ittici d'acqua dolce e prodotti a base di carne (consigliato per 3 mesi, più lungo è il tempo di conservazione, peggiore sarà il sapore e le proprietà nutritive), adatto per alimenti freschi congelati. 4 **-Congelatore

Frutti di mare (pesce, gamberi, crostacei), prodotti ittici d'acqua dolce e prodotti a base di carne (consigliato per 3 mesi, più lungo è il tempo di conservazione, peggiore sarà il sapore e le proprietà nutritive), adatto per alimenti freschi congelati. 5 *-Congelatore

Frutti di mare (pesce, gamberi, crostacei), prodotti ittici d'acqua dolce e prodotti a base di carne (consigliato per 3 mesi, più lungo è il tempo di conservazione, peggiore sarà il sapore e le proprietà nutritive), adatto per alimenti freschi congelati. 6 0 stelle -6 ~

Carne fresca di maiale, manzo, pesce, pollo, alcuni alimenti confezionati, ecc. (si consiglia di consumarli entro lo stesso giorno, preferibilmente non oltre 3 giorni). Alimenti parzialmente trasformati e incapsulati (alimenti non congelabili).

Conservazione a breve termine -2 ~

Carne di maiale fresca/congelata, manzo, pollo, prodotti ittici d'acqua dolce, ecc. (7 giorni sotto 0 °C e sopra 0 °C si consiglia di consumarli entro lo stesso giorno, preferibilmente entro non più di 2 giorni). Prodotti ittici (meno di 0 per 15 giorni, si sconsiglia di conservarli sopra 0 °C). 8 Alimenti freschi 0 ~

Carne fresca di maiale, manzo, pesce, pollo, alimenti cotti, ecc. (si consiglia di consumarli entro lo stesso giorno, preferibilmente non oltre 3 giorni) 9 Vino +5 ~ +20 Vino rosso, vino bianco, spumante, ecc. ATTENZIONE conservare gli alimenti in base agli scomparti o alla temperatura di conservazione desiderata. IT16

PULIZIA E MANUTENZIONE

• La polvere dietro al frigorifero e sul pavimento deve essere regolarmente rimossa per migliorare il funzionamento e risparmiare energia.

• Controllare periodicamente l'accumulo di detriti sulla guarnizione della porta. Pulire la guarnizione dello sportello con un panno morbido imbevuto con acqua e sapone o con un detergente diluito.

• L'interno del frigorifero va pulito regolarmente per evitare la formazione di cattivi odori.

• Prima di procedere alla pulizia degli interni, scollegare l'alimentazione, rimuovere tutti i cibi e le bevande, oltre a scaffali, cassetti ecc.

• Pulire l'interno del frigorifero con un panno morbido o una spugna, imbevuti in una soluzione di 1 L di acqua tiepida con due cucchiai di bicarbonato di sodio. Successivamente, risciacquare con acqua e asciugare accuratamente. Dopo la pulizia, lasciare aperto lo sportello e lasciare asciugare all'aria prima di ricollegare l'alimentazione elettrica.

• La pulizia di aree del frigo che sono difcili da raggiungere (quali angoli e aperture strette) va effettuata regolarmente servendosi di uno straccio o un pennello morbido. Se necessario, servirsi di strumenti aggiuntivi di pulizia (ad es., bastoncini) per evitare l'accumulo di sporco e residui contaminanti in tali punti.

• Non usare saponi, detergenti, polveri abrasive, detersivi spray e simili, che potrebbero causare l'accumulo di cattivi odori e anche la contaminazione delle vivande all'interno del frigorifero.

• Pulire il ripiano delle bottiglie, scaffali e cassetti con un panno morbido imbevuto con acqua e sapone o un detergente diluito. Asciugare con un panno morbido o lasciare asciugare all'aria.

• Pulire la supercie esterna del frigorifero con un panno morbido imbevuto con acqua e sapone, un detergente, o prodotti simili, quindi asciugare.

• Non usare spazzole rigide o metalliche, strumenti di pulizia in acciaio, sostanze abrasive (ad es. dentifrici), solventi organici (quali alcol, acetone, acetato di isoamile, ecc.), acqua bollente, sostanze acide o alcaline, che potrebbero danneggiare la supercie e l'interno del frigo. L'acqua bollente e i solventi organici, come il benzene, potrebbero deformare o danneggiare le parti in plastica.

• Durante le operazioni di pulizia, non lavare direttamente con acqua o altri liquidi per evitare il rischio di corto circuito e non compromettere l'isolamento elettrico dell'elettrodomestico. ATTENZIONE Scollegare il frigorifero dall'alimentazione elettrica prima di procedere a sbrinamento e pulizia. Sbrinamento

• Il frigorifero funziona in base al principio di raffreddamento ad aria ed è dotato della funzione di sbrinamento automatico. Il ghiaccio che si forma a causa di variazioni stagionali di temperatura può essere rimosso anche manualmente, scollegando l'apparecchio dall'alimentazione elettrica o utilizzando un panno asciutto. IT17 Pulizia del balconcino della porta

• Seguendo la freccia direzionale indicata nella gura seguente, afferrare il vassoio con entrambe le mani e spingerlo verso l'alto per poi estrarlo.

• Dopo aver lavato il vassoio estratto, risistemarlo all'altezza di installazione richiesta. Pulizia dei ripiani in vetro

• Poiché la parte interna del frigo viene a contatto con i ripiani e funge da arresto, è possibile sollevare i ripiani per estrarli.

• Pulire e sistemare i ripiani come richiesto. Pulizia del cassetto delle verdure

1. Rimuovere i contenuti del cassetto. Afferrare la

maniglia del cassetto delle verdure ed estrarlo completamente no all'arresto.

2. Sollevare il cassetto delle verdure e rimuoverlo

estraendolo completamente. Guasti di funzionamento Interruzione di corrente: In caso di interruzioni di corrente, il frigorifero è in grado di conservare le vivande contenute al suo interno per diverse ore, anche in estate. Durante l'interruzione di corrente, ridurre le aperture del frigo ed evitare di inserirvi nuove vivande fresche. Periodi prolungati di mancato utilizzo: In tal caso il frigorifero deve essere scollegato dall'alimentazione elettrica, lasciano la porta aperta per evitare la formazione di cattivi odori al suo interno. Spostamenti: Prima di spostare il frigorifero, svuotarlo completamente, ssare con del nastro adesivo le divisioni in vetro, il contenitore delle verdure, il vano congelatore, i cassetti ecc. Inoltre stringere i piedini di livellamento, chiudere le porte e ssarle con del nastro adesivo. Durante lo spostamento, non capovolgere il frigorifero, né muoverlo orizzontalmente, evitando di sottoporlo a urti e vibrazioni. L'inclinazione durante il trasporto non deve superare i 45°. ATTENZIONE Una volta avviato, l'apparecchio deve funzionare ininterrottamente. In generale, l'utilizzo del frigorifero non deve essere interrotto, per evitare di comprometterne il corretto funzionamento. IT18

RISOLUZIONE DEI PROBLEMI

I seguenti problemi semplici possono essere risolti dall'utente. Contattare il servizio di assistenza post-vendita se non è possibile risolvere questi problemi. Problema Possibile causa Mancato funzionamento

• Controllare che l'elettrodomestico sia collegato all'alimentazione elettrica e che la spina sia ben inserita nella presa.

• Vericare che la tensione non sia troppo bassa.

• Vericare che non ci siano interruzioni di corrente o cortocircuiti anche parziali Cattivi odori

• Le vivande che emanano forte odore devono essere accuratamente protette

• Controllare che non ci siano alimenti andati a male.

• Pulire l'interno del frigorifero Usura del compressore per funzionamento prolungato

• È normale che il compressore del frigorifero funzioni più a lungo in estate.

• quando la temperatura ambiente è elevata in estate, si suggerisce in ogni caso di non sovraccaricare mai con troppe vivande il frigorifero

• Le vivande calde devono essere fatte raffreddare prima di essere messe in frigo

• Gli sportelli vengono aperti troppo di frequente La luce non si accende

• Controllare che il frigorifero sia collegato correttamente all'alimentazione e che la lampadina non sia danneggiata.

• La luce deve essere sostituita da un tecnico esperto Lo sportello non si chiude correttamente

• La porta è ostruita da confezioni di cibo. Il frigo contiene troppe vivande

• Il frigorifero è inclinato. Rumori forti

• Controllare che il pavimento sia livellato e che il frigorifero vi sia poggiato in modo stabile

• Controllare che gli accessori siano posizionati correttamente. IT19 Problema Possibile causa La guarnizione dello sportello non garantisce una chiusura ermetica

• Rimuovere corpi estranei dalla guarnizione della porta.

• Riscaldare e raffreddare la guarnizione della porta per ripristinarla (oppure servirsi di un asciugatore elettrico o di una tovaglia bollente per riscaldarla) Fuoriuscita dell'acqua dalla vaschetta di raccolta

• C'è troppo cibo nel vano refrigerante oppure le vivande conservate contengono troppa acqua, che causa un eccessivo sbrinamento.

• Gli sportelli non si chiudono correttamente, causando la formazione di ghiaccio a causa dell'ingresso di aria e un aumento dell'acqua di sbrinamento. L'involucro esterno dell'apparecchio è caldo

• La dissipazione di calore del condensatore integrato avviene normalmente tramite l'alloggiamento del frigo. Se l'alloggiamento diventa troppo caldo a causa dell'elevata temperatura ambientale o per la conservazione di troppe vivande, si suggerisce di garantire un'adeguata ventilazione per facilitare la dissipazione del calore Condensa sulla supercie

• La formazione di condensa sulla supercie esterna e sulle guarnizioni degli sportelli del frigorifero è normale quando l'umidità dell'ambiente è elevata. È sufciente asciugare la condensa con un panno pulito. Rumori anomali

• Ronzio: il compressore può produrre dei ronzii, in particolare in fase di accensione e spegnimento. Ciò è perfettamente normale.

• Cigolii: Il usso del refrigerante all'interno dell'elettrodomestico può produrre cigolii, il che è normale. IT20 APPENDICE Disposizioni speciali dei nuovi standard europei I pezzi di ricambio indicati nella tabella che segue possono essere acquistati tramite il servizio di assistenza Parte da ordinare Fornita da Tempo minimo di messa a disposizione Termostati Personale di manutenzione professionale Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello Sensori di temperatura Personale di manutenzione professionale Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello Circuiti stampati Personale di manutenzione professionale Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello Sorgente luminosa Personale di manutenzione professionale Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello Maniglie degli sportelli Riparatori professionisti e utenti nali Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello Cerniere dello sportello Riparatori professionisti e utenti nali Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello Vassoi Riparatori professionisti e utenti nali Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello Cestelli Riparatori professionisti e utenti nali Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello Guarnizioni dello sportello Riparatori professionisti e utenti nali Almeno 10 anni dopo il lancio sul mercato dell'ultimo modello Gentile cliente

1. Per restituire o sostituire il prodotto, rivolgersi al punto vendita presso cui è

stato acquistato. (Ricordarsi di portare la ricevuta dell'acquisto)

2. In caso il prodotto necessiti di riparazione, occorre contattare il centro di

assistenza post-vendita. ATTENZIONE Le informazioni sul modello contenute nel database e l'identicativo del modello possono essere ottenuti attraverso un link ed eseguendo la scansione del codice QR, se presente, riportato sull'etichetta energetica del prodotto. Per ulteriori informazioni sull'efcienza energetica dell'apparecchio, visitare il sito https:// ec.europa.eu e cercare il nome del modello. Il nome del modello è riportato sull’etichetta dati dell'apparecchio. IT21 Zona più fredda del frigorifero OPZIONALE: indicatore temperatura OK

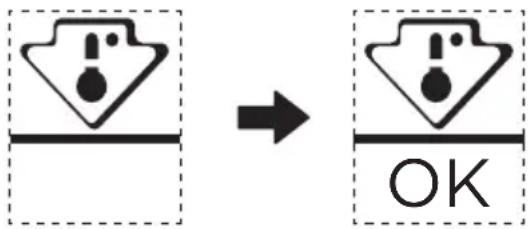

• L'indicatore temperatura OK può essere utilizzato per determinare le temperature inferiori a +4 °C. Ridurre gradualmente la temperatura qualora l'indicatore non indichi “OK”.

• Per mantenere la temperatura di quest’area, non cambiare la posizione dello scaffale. Nei frigoriferi ad aria compressa (dotati di ventola o nei modelli No Frost), il simbolo della zona più fredda è assente, perché la temperatura interna è omogenea. Impostazione della temperatura

• Per congurare al meglio il frigorifero, esso è dotato di un indicatore di temperatura che controlla la temperatura media nella zona più fredda.

• AVVERTENZA: Questo indicatore funziona solo in questo modello, non tentare di usarlo in altri frigoriferi (nei quali la zona più fredda è diversa), né per nessun altro scopo. Controllo della temperatura nella zona più fredda

• L’indicatore di temperatura permette di controllare con regolarità la corretta temperatura della zona più fredda. In realtà, la temperatura interna del frigo dipende da vari fattori, quali la temperatura ambientale esterna, la quantità di cibo conservata e la frequenza di apertura della porta. Tenere conto di questi fattori per congurare il dispositivo.

• Quando l’indicatore mostra «OK», il termostato è ben regolato e la temperatura interna è corretta.

• Se l’indicatore di temperatura diventa BIANCO, vuol dire che la temperatura è troppo alta; in tal caso, incrementare l’impostazione del controllo di temperatura del frigo e attendere 12 ore prima di controllare di nuovo l’indicatore. Dopo aver inserito cibo fresco in frigo o dopo l’apertura della porta, è possibile che l’indicatore di temperatura diventi BIANCO dopo un po’ di tempo. IT01
