BEDIENUNGSANLEITUNG MDRB380FGE01 MIDEA

Vielen Dank, dass Sie sich für Midea entschieden haben! Bevor Sie Ihr neues Midea-Produkt in Betriebnehmen,lesen Sieitte diesen Handbuch aufmerksam durch, damit Sie wissen, wie Sie die Funktionen Ihres neuen Geräts auf sichere Weise nutzen können.

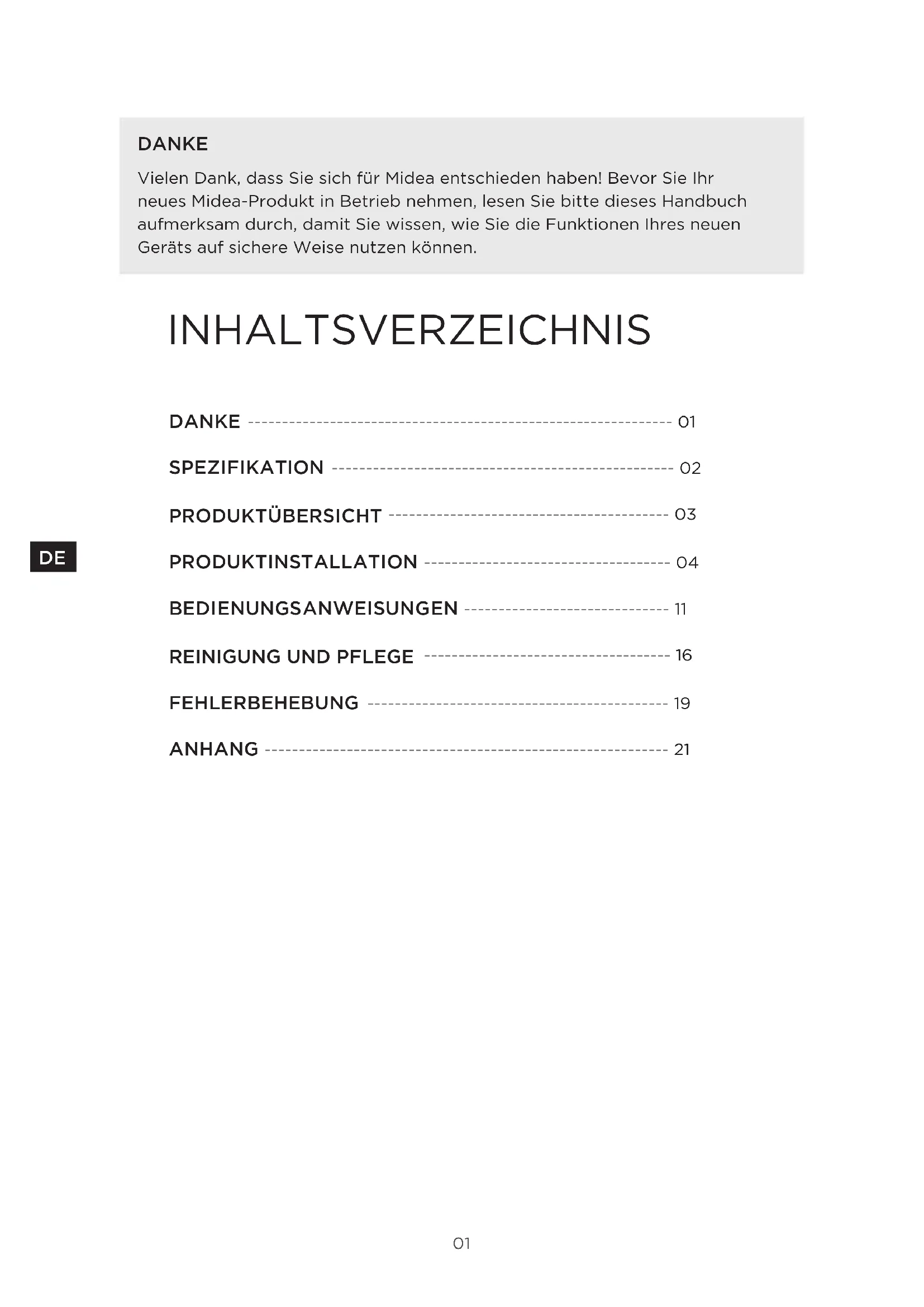

INHALTSVERZEICHNIS

DANKE 01

SPEZIFIKATION 02

PRODUKTÜBERSICHT 03

PRODUKINSTALLATION 04

BEDIENUNGSCANWEISUNGEN 11

REINIGUNG UNDPFLEGEG 16

FEHLERBEHEBUNG 19

ANHANG 21

SPEZifikATION

ProduktmodellMDRB380FGE SERIES
Fassungsvermögen des Frischkostfaches 199 L
Fassungsvermögen des Gefrierkostfaches 71 L
Abtautyp Automatisches Abtauen
Temperaturanstiegszeit 7 h
Gefrierkapazität	3.5 kg/24h
Nennspannung 220-240 V-
Nennstrom 0.6 A
Gesamttabmessung (H x B x T) 1800 x 545 x 625 mm

DE

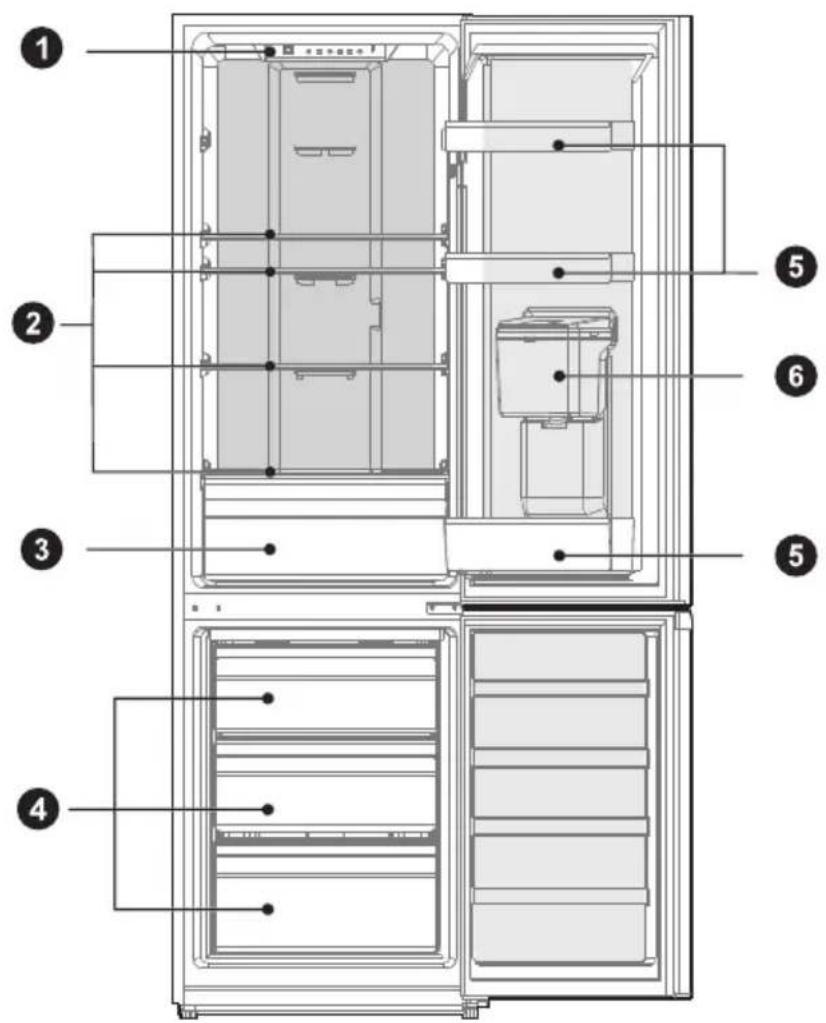

PRODUKTÜBERSICHT

K部件enbezeichnung

1 LED-Beleuchting

4 Schubfach

2 Ablagefach

5 Turablage

3 Obst- und Gemüsefach

6 Wasserspender (optional)

ACHTUNG

Die vorstehende Abbildung dient lediglich als Referenz. Die vorhandene Konfiguration ist vom tatsächlichen Produkt oder den Angaben des Lieferanten abhängig.

PRODUKTINSTALLATION

Installationsanleitung

Für Kuhlgeräte mit Klimaklasse

• In Abhängigkeit von der Klimaklasse ist diese Gefriertruhe für den Einsatz in dem Temperaturbereich bestimmt, der in nachstehender Tabelle angegeben ist.
  Die Klimaklasse finden Sie auf dem Typenschild. Außerhalb des angegebenen Temperaturbereiches arbeitet das Gerät u. U. nicht ordnungsgemäß.
  Die Klimaklasse finden Sie auf dem Typenschild des Produkts.

Effektiver Temperaturbereich

• Das Produkt wurde entwickelt, um in dem bei seiner Klimaklasse angegebenen Temperaturbereich normal zu arbeiten.

Klasse Symbol	Umgebungstemperaturbereich °C
	IEC 62552 (ISO 15502) ISO 8561
Kaltgemäßigt SN +10 bis +32 +10 bis +32
Kühlgemäßigt N +16 bis +32 +16 bis +32
Subtropisch ST +16 bis +38 +18 bis +38
Tropisch T +16 bis +43 +18 bis +43

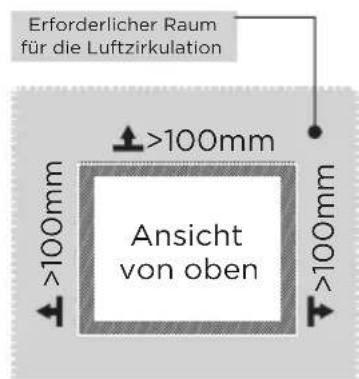

Abmessungen und Freiräume

• Ein zu geringer Abstand zu benachbarten Objekten kann zu einer Verschlechterung der Gefrierleistung und erhöhten Stromkosten führen. Lassen Sie bei der Installation des Geräts einen Abstand von mind. 100mm zu jeder angrenzenden Wand.

ACHTUNG

Die vorstehende Abbildung dient lediglich als Referenz. Die vorhandene Konfiguration ist vom tatsächlichen Produkt oder den Angaben des Lieferanten abhängig.

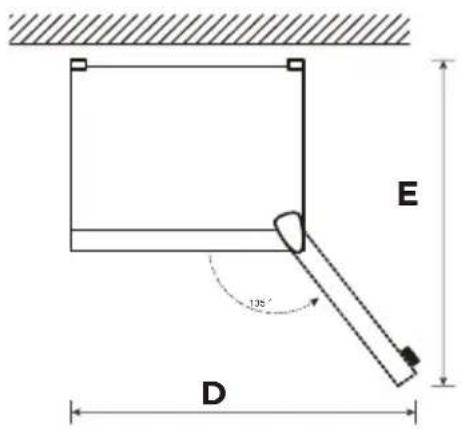

Platzbedarfsdiagramm (bei geöffneter und bei geschlossener Tur)

A

C

DE

Breite Gesamthöhe Tiefe		Breite bei zu 135° geöffneten Türen	Tiefe bei zu 135° geöffneten Türen
A B C D E
545 1800	625 820 1070

Hinweis: Alle Abmessungen in mm

NivellierfuBe

Um Vibrationen zu vermeiden, muss das Gerät nivelliert werden.

Falls erforderlich, passen Sie die Nivellierschrauben an, um Bodenunbenheiten auszugleichen.

Die Vorderseite sollen es was hoher als die Rückseite sein, um das Schlieben der Tur zu erleichtern.

Die Nivellierschrauben setzen sich durch leichtes Kippen des Kühlschranks leicht drehen.

Drehen Sie die Nivelierschrauben gegen den Uhrzeigersinn, um das Gerät anzuheiten, und im Uhrzeigersinn, am es abzuseken.

Bewegen des Geräts

1. Bevor das Gefriergerät transportiert wird, behmen Sie alle Gegenstände im Inneren hereaus undziehen Sie den Netzstecker.
2. Befestigen Sie die Glastrennwände, den Gemüsehalter, die Gefrierraumschubladen usw. mit Klebeband undziehen Sie die Stellfufe fest; schlieben Sie die Turen und versiegeln Sie sie mit Klebeband.
3. Das Gerät sollt vorsichtig und von nicht weniger als zwei Personen bewegt werden. Während des Transportsarf das Gerät weder kopfüber stehen noch horizontal liegen oder Vibrationen ausgesetzt werden. Die Neigung während des Transportsarf 45^ nicht überschreiben..
4. Schlieben Sie nach der Installation des Geräts den Netzstecker an eine Steckdose an, um das Gerät einzuschalten.

ACHTUNG

Sicherheitsmaßnahmen vor der Inbetriebnahme:

Vor der Durchführung von Änderungen muss der Kühlschrank vom Stromnetz getrennt werden.

Es sollenn Vorsichtsmaßnahmen getroffen werden, um Personenschäden zu vermeiden.

Aufstellen

• Entfernen Sie vor der Erstbenutzung des Kühlschranks jegliches Verpackungsmaterial einschließlich der unteren Dämpfung, der Schaumstoffpads und des Klebebandes im Inneren des Kühlschranks und ziehen Sie dann die Schutzfolie der Turen und des Kühlschrankgehauses ab.
• Stellen Sie die Gefriertruhe fern von Hitze oder direkter Sonneneinstrahlung auf. Stellen Sie die Gefriertruhe nicht an feuchten oder nassen Orten auf, um Rost oder eine Verminderung der isolierenden Wirkung zu vermeiden.
• Sprühen oder waschen Sie den Kühlschrank nicht ab; stellen Sie den Kühlschrank nicht an Plätzen mit hoher Luftfeuchtigkeit und auch Dort nicht auf, wo er leicht Spritzwasser ausgesetzt sein kann, um nicht die elektrischen Isolationseigenschaften des Kühlschranks zu gefährden.
• Stellen Sie den Kühlschrank in einem gut belufteten Raum auf, in dem der Boden eben und stabil ist (drehen Sie die Nivellierfübe in oder gegen Uhrzeigersinn, um den Kühlschrank auszunivellieren, wenn er unstabil stehen).

Rechts-Links-Wechsel der Tur (optional)

Je nach dem Ort, an dem Sie ihren Kühlschrank in Betriebnehmen möchten, kann es für Sie gänstiger sein, die Öffnungsrichtung der Tur zu wechseln.

ACHTUNG

VORSICHT: Um Verletzungen oder Sachschäden zu vermeiden, empfehlen wir, dass Ohnen jeder beim Wechseln des Turanschlags hilft.

Vorbereiten fur das Wechseln der Öffnungsrichtung der Tür

Siebenotigendazu:EinenStandardschraubendreher,einen

Kreuzschlitzschraubendreher und den mitgelieferten Inbusschlüssel.

• Vergewissern Sie sich, dass Ihr Kühlschrank von der Stromquelle getrennt und leer ist.
• Lassen Sie sich bei diesen Vorgang von jemandem halten.
  Bewahren Sie alle entfernten Teile auf, um sie später wieder zu verwenden.

Für den Wechsel des Turanschlags benötigte Werkzeuge:

Kreuzschraubendreher Kittmesser

Schraubendreher mit dünner Klinge

5/16"-Nuss und Ratsche Abdeckband

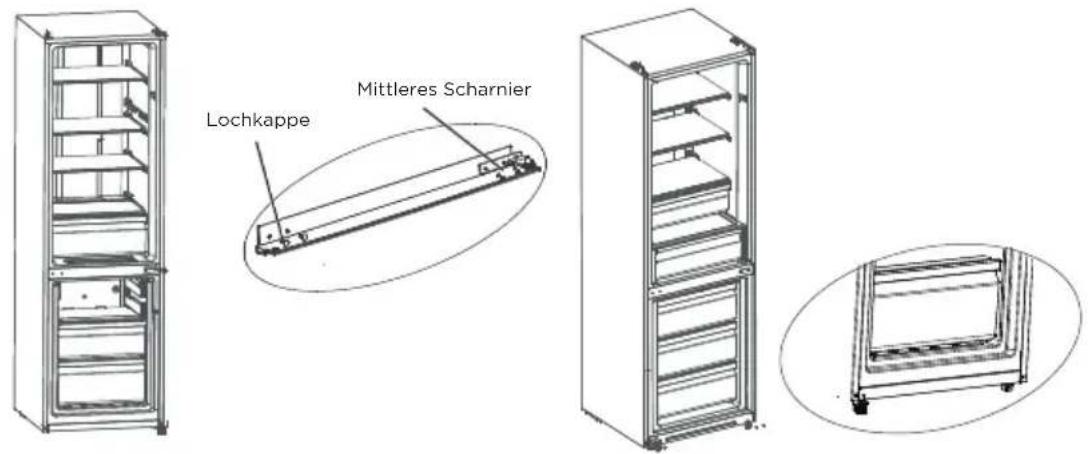

Schritt

1.itte schalten Sie das Gerät aus,bevor Sie diesen Vorgang durchfuhren. Entfernen Sie alle Lebensmittel aus den Turinnenregalen.Verschreiben Sie die Tur mit Klebeband.

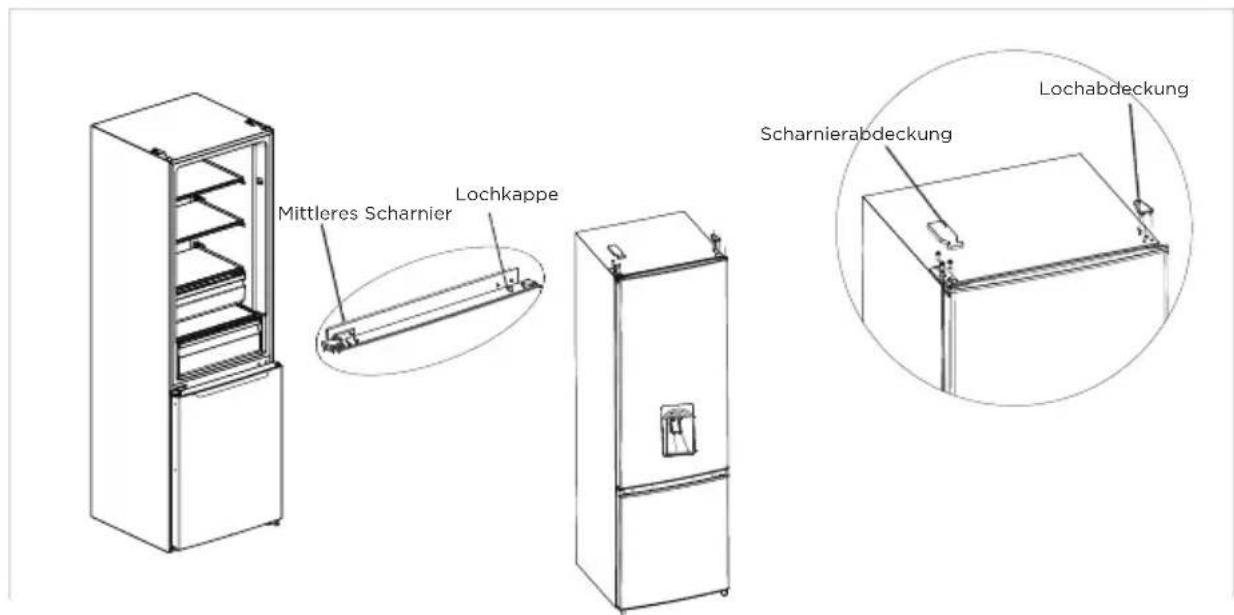

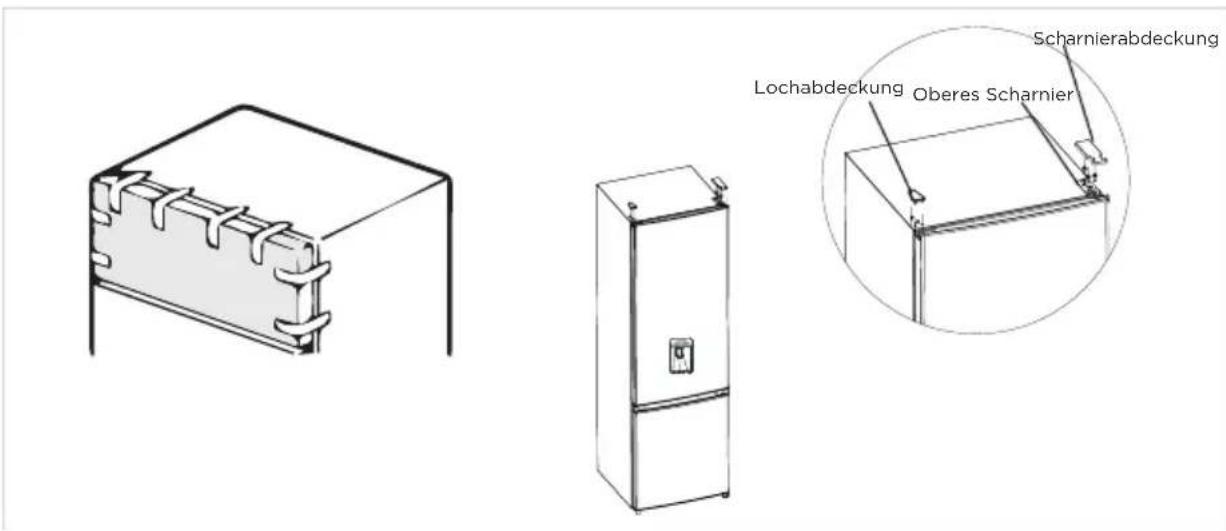

2. Demontieren Sie die Lochabdeckung, die Scharnierabdeckung und das obere Scharnier.

1. Nehmen Sie die Kuhlkammertür, das mittlere Scharnier (verwenden Sie einen Inbusschluss, um die mittlere Scharnierschraube zu entfernen) und die Lochkappe der anderen Seite ab.
2. Nehmen Sie die Gefrierkammertür ab, demontieren Sie das andere Scharnier, die Lochkappen und den Nivellierfuß und montieren Sie das andere Scharnier auf der anderen Seite.

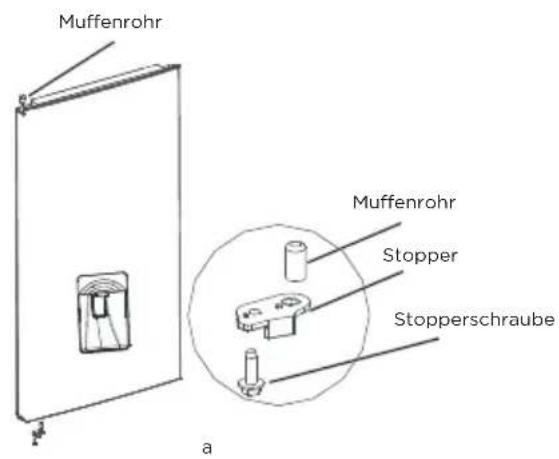

1. a) Demontieren Sie den Stopper, das Muffenrohr der Kuhlkammertür und montieren Sie das Muffenrohr und den Stopper mit der Schraube unten links an der Tür.

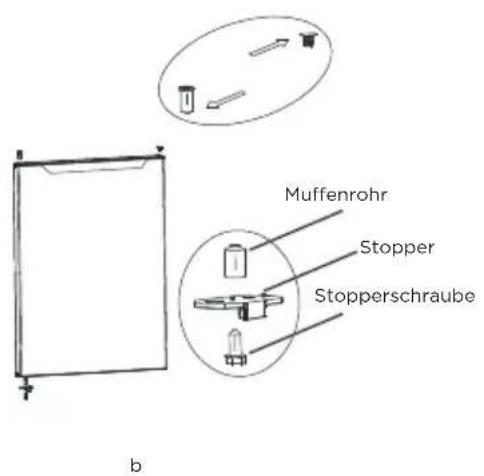

   b) Demontieren Sie den Stopper und das Muffenrohr von der rechten Seite der Gefrierkammertür, montieren Sie das Muffenrohr und den Stopper unter links an der Tur mit einer Schraube. Nehmen Sie das Muffenrohr und die Lochkappen an der Gefrierkammertür ab und montieren Sie es auf der anderen Seite.

1. Setzen Sie die Gefrierkammertür auf das untere Scharnier und montieren Sie das mittlere Scharnier sowie die Lochkappen.

2. Setzen Sie die Kuhlkammertür auf das mittlere Scharnier und montieren Sie das obere Scharnier und die Scharnierabdeckung.

3. Setzen Sie die Kuhlkammertür auf das mittlere Scharnier und montieren Sie das obere Scharnier und die Scharnierabdeckung.

Vor der Montage der oberen Scharnierabdeckung muss Folgendes überprüft werden. Die Schrauben, die das Scharnier halten, sollen den fest gegen die Scharnieroberfläche gedrückt werden, um sicherzustellen, dass die Schraube nicht verbogen wird.

ACHTUNG

Die vorstehende Abbildung dient lediglich als Referenz. Die vorhandene Konfiguration ist vom tatsächlichen Produkt oder den Angaben des Lieferanten abhängig.

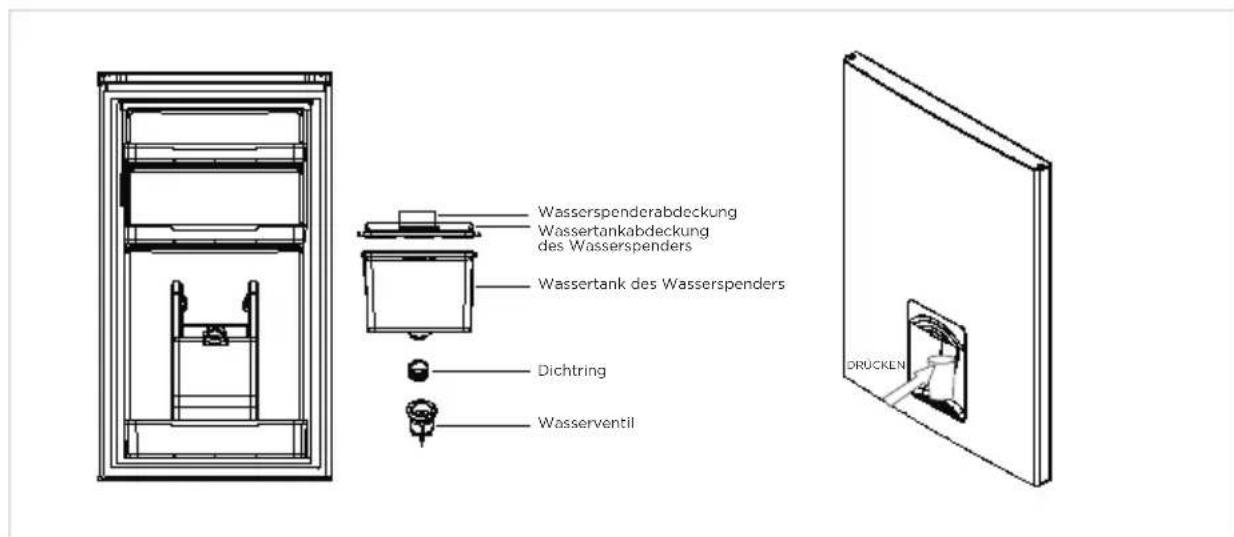

Verwendung des Wassersponders (optional)

1. Öffnen Sie zuerst den Wassereinfülleckel und fullen Sie anschließend bis zur Markierung „MAX" (max. Wassermenge) Trinkwasser auf.
2. Mithilfe des Bechers drücken Sie den Auslöser nachinnen, woraufhin Wasser herausfließt. Der sich der Auslöser wieder in seiner ursprünglichen Position befindet, fließt kein Wasser mehr.
3. Der Wasserspender kann nur für sauberes Wasser verwendet werden und ist für Getränke oder Fruchtsäfte nicht geeignet.

Ändern der Beleuchtung

• Der Austausch oder die Wartung aller LED-Lampen muss vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person durchgeführt werden. Dieses Produkt enthalt eine Lichtquelle der Energieeffizienzklasse < F> .

Schritt

1. Ziehen Sie vor dem Entfernen den Stecker.
2. Entfernen Sie den Lampenschirm mit einem Schraubendreher.

1. Nehmen Sie den Lampensockel herunter.
2. Trennen Sie die Steckverbindung.

Anschlieben des Geräts

Lassen Sie den Kühlschrank zwei Stunden ausgeschaltet stehen, bevor Sieihn am Stromnetz anschließen.

ACHTUNG

Der Kühlschrank muss 2 - 3 Stunden und im Sommer bei hohen Umgebungstemperaturen mindestens 4 Stunden laufen, bevor Sie frische oder gefrorene Lebensmittel in den Kühlschrank legen/stellen können.

Tipps zum Energiesparen

• Das Gerät sollte im kuhlsten Bereich des Raumes fern von wärmeerzeugenden Geräten, Wärmeleitungen und direkter Sonneneinstrahlung aufgestellt werden.
• Lassen Sie heiße Nahrungsmittel erst auf Zimmertemperatur abkühlen, bevor Sie sie in das Kuhlgerät stellen. Durch Überladen des Kuhlgeräts wird der Kompressor gezwungen, länger zu laufen. Nahrungsmittel, die zu langsam gefrieren, können an Qualität einbüssen oder)sagar verderben.
• Stellen Sie sicher, dass Sie die Lebensmittel richtig einpacken und die Behälter trocken wischen, bevor Sie sie in das Gerät stellen, um die Bildung von Frost im Inneren des Geräts zu vermeiden.
• Das Innere oder Körbe)dürfen nicht mit Aluminiumfolie, Wachspapier oder Papierhandtüchern ausgekleidet werden. Durch Abdecken wird die Kaltluftzirkulation behindert, wodurch die Effizienz des Kuhlgeräts sinkt.
• Ordnen und beschriften Sie die Nahrungsmittel, um einemunnotig Öffnen der Tur und einem zu langen Suchen im Kuhlgerät entgegenzuwirken. Nehmen Sie pro Türoeffnung nur die wirklich benöttige Menge an Nahrungsmitteln hereaus und schreiben Sie anschließend sochnell wie möglich die Tur wieder.

BEDIENUNGSANWEISUNGEN

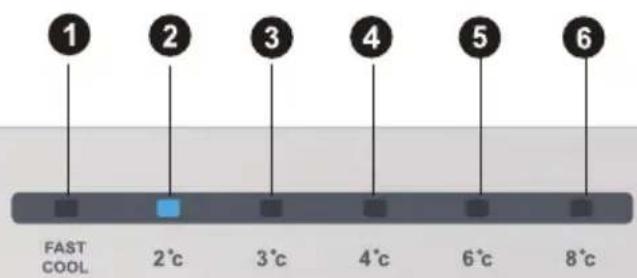

Bedienfeld

ACHTUNG

Die vorstehende Abbildung dient lediglich als Referenz. Die vorhandene Konfiguration ist vom tatsächlichen Produkt oder den Angaben des Lieferanten abhängig.

Taste

A Alarm-/Ausschalt-/Einschalttaste

Displayanzeige

1	Temperatureinstellung 1
2	Temperatureinstellung 2
3	Temperatureinstellung 3
4	Temperatureinstellung 4
5	Temperatureinstellung 5
6	Temperatureinstellung 6

Display

Beim Einsatz des Kühlschranks leuchtet die Anzeige (einschließlich der Tastenbeleuchting) 3 Sekunden vollständig auf, dann lauft der Kühlschrank entsprechend der Temperatureinstellung 4.

Anzeige des Normalbetriebs

Bei Auftreten eines Fehlers zeigt die entsprechende LED-Leuche den Fehlercode (in der Recycling-Anzeige) an;

Liegt kein Fehler vor, zeigt die LED-Leuchte die aktuelle Temperatureinstellung an.

ACHTUNG

Das tatsächliche Bedienfeld kann sich von Modell zu Modell unterscheiden.

Betriebsanleitung

Stufeneinstellung

• Die Temperatureinstellung wird jeder Mal einmal geändert, wenn Sie die Taste SET drücken. Nach 15 Sekunden lauft der Kühlschrank dann unter den neuen Einstellungswerten. Setting 1 (Einstellung 1) → Setting 2 (Einstellung 2) → Setting 3 (Einstellung 3) → Setting 4 (Einstellung 4) → Setting 5 (Einstellung 5) → Setting 6 (Einstellung 6) → Setting 1 (Einstellung 1) → ...

Schockkuhlmodus:

• Wechseln in diesen Modus: Zirkulationsmodulation im Schnellkuhlbetrieb.
• Betrieb: Die Anzeige für die Schnellkuhlung leuchtet auf, und der Kühlschrank arbeitet mit 2^ .
• Der Schnellkuhlmodus wird automatisch für 24 Stunden deaktiviert.
  Die Schnellkuhlfunktion kann als Super-Gefrierfungtion verwendet werden.

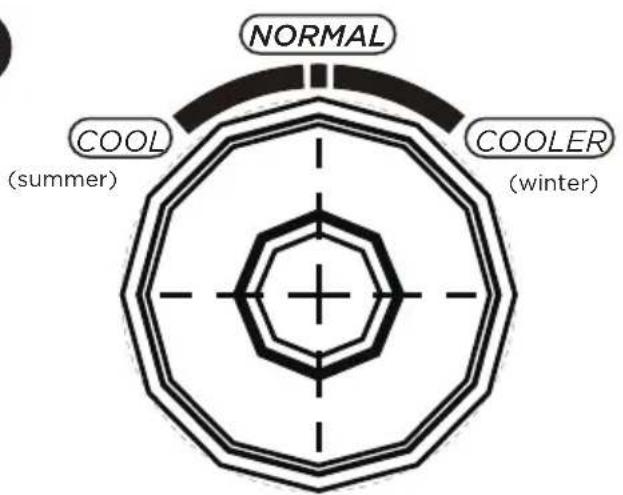

Temperaturregelung des Gefrierraums

• Die Gefriertemperatur ist in der Stellung „COOLER" ("KÜHLER") relativ niedrig, während die Gefriertemperatur in der Stellung „COOL" ("KÜHL") relativ hoch ist,ecause wird im Allgemeinen die Stellung „NORMAL" verwendet.
• Wenn die Umgebungstemperatur im Sommer hoch ist, sollte die Temperatur im Bereich von „NORMAL“ bis „COOL“ („KÜHL“) liegen. Liegt die Umgebungstemperatur über 35 °C, sollte man die Stellung „COOL“ („KÜHL“) vorziehen.
• Wenn die Umgebungstemperatur im Winter niedrig ist, sollte die Temperatur im Bereich von „NORMAL“ bis „COOLER“ („KühLER“) liegen. Liegt die Umgebungstemperatur unter 10^ , sollte man die ist Stellung „COOLER“ („KühLER“) vorziehen.

Fehlercode

Die auf dem Display angezeigten Warnungen weisen Sie auf Fehler des Kühlschranks hin.
- Auch wenn der Kühlschrank noch seine Kuhl- oder Gefrierfungtion besitzt, müssen Sie sich beim Auftreten eines Fehlers mit einem/-r Servicetechniker/ in zwecks Wartung/Instandsetzung in Verbindung setzen, um den optimierten Betrieb des Kühlschranks sicherstellen zu konnen.

Fehlercode Fehlerbeschreibung

LED 1 und LED 2 leuchten Kuhlschranktemperatursensor

LED 1 und LED 3 leuchten Tiefkühlschrankabtausensor

LED 1 und LED 4 leuchten Umgebungstemperatursensor

Kuhlbereich

• Der Kühlbereich eignet sich für die Aufbewährung von Obst, Gemüse, Geträken und anderen Lebensmitteln, die kurzfristig verbraucht werden. Die empfohlene Aufbewahrungsduer beträgt 3 bis 5 Tage.
• Zubereitete Lebensmittel dürfen erst dann in den Kühlbereich gestellt/gelegt werden, nachdem Sie auf Zimmertemperatur abgekühlt sind.
• Früchte sollenen mit Folie abgedeckt/umwickelt werden, bevor Sie in den Kühlschrank gelegt/gestellt werden.
• Die Glasablagefacher konnen in der Höhe nach oben und unter hin an die aufzubewahrenden Nahrungsmittel angepasst werden.

Gefrierschubfach

• Im Gefrierschubfach konnen Sie Lebensmittel für lange Zeit frisch halten. Es wird hauptsächlich für die Aufbewährung von Gefriergut sowie zur Eiserstellung verwendet.
• Das Gefrierschubfach ist für die Aufbewährung von Nahrungsmitteln wie beispelseweise Fleisch, Fisch, Reisbällchen usw. geeignet, die nicht in kurzer Zeit verbraucht werden.
• Größere Fleischstücke sollen den bei für schnelles gefrierten und einfache Entnehmbarkeit in keine handliche Portionen zerteilt werden. Beachten Sie, dass Lebensmittel vor dem Verfalldatum verzehrt werden müssen.

Reihenfolge	Fächer TYP	Zieltemp. [°C]	Geeignete Lebensmittel
1 Kühlschrank +2 ~ +8			Eier, gekochte Lebensmittel, verpackte Lebensmittel, Obst und Gemüse, Milchprodukte, Kuchen, Getränke und andere Lebensmittel eignen sich nicht als Gefrierkost.
2 (**)-Tiefkühlschrank	≤-18		Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserprodukte und Fleischprodukte (empfohlen für 3 Monate, je länger gelagert,esto schlechter der Geschmack und der Nährwert), eignen sich als gefrorene Frischkost.
3 ***-Tiefkühlschrank	≤-18		Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserprodukte und Fleischprodukte (empfohlen für 3 Monate, je länger gelagert,esto schlechter der Geschmack und der Nährwert), eignen sich als gefrorene Frischkost.
4 **-Tiefkühlschrank	≤-12		Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserprodukte und Fleischprodukte (empfohlen für 3 Monate, je länger gelagert,esto schlechter der Geschmack und der Nährwert), eignen sich als gefrorene Frischkost.
5 *-Tiefkühlschrank	≤-6		Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserprodukte und Fleischprodukte (empfohlen für 3 Monate, je länger gelagert,esto schlechter der Geschmack und der Nährwert), eignen sich als gefrorene Frischkost.
6 O Sterne -6 ~	0		Frisches Schweine-, Rind- und Hühnerfleisch, Fisch, einzelne verpackte verarbeitete Lebensmittel usw. (Es wird empfohlen, diese am selbst Tag zu verstehen, vorzugsweise nicht später als nach 3 Tagen). Teilweise eingekapselte verarbeitete Lebensmittel (nicht gefrierbare Lebensmittel).

DE

Reihenfolge Fächer TYP		Zieltemp. [°C]	Geeignete Lebensmittel
7 Kühlen -2 ~ +3			Frisches / gefrorenes Schweine-, Rind- und Hühnerfleisch, Süßwasserprodukte, usw. (7 Tage unter O °C und über O °C wird für den Verzahr am selbst Tages empfohlen, vorzugsweise nicht später als nach 2 Tagen). Meeresfrüchte (weniger als O für 15 Tage, es wird nicht empfohlen, sie über O °C zu lagern.
8 Frischkost O ~		+4	Frisches Schweine-, Rind- und Hühnerfleisch, Fisch, gekochte, Lebensmittel usw. (Es wird empfohlen, diese am selbst Tag zu verstehen, vorzugsweise nicht später als nach 3 Tagen).
9 Wein +5 ~		+20	Rotwein, Weißwein, Sekt, usw.

ACHTUNG

Bitte lagern Sie die verschiedene Lebensmittel den Fächern entsprechend oder der angestrebten Lagertemperatur des gekauften Produkts.

REINIGUNG UND PFLEGE

Gesamtreinigung

• Staub hinter dem Kühlschrank und auf dem Boden muss regelmäßig entfernt werden, um den Kühleffekt effizient zu halten und Energie zu sparen.
• Überprüfen Sie regelmäßig die Turdichtung, um sicherzustellen, dass Sie nicht verschmutzt ist. Reinigen Sie die Turdichtung mit einem weichen, mit Seifenlauge oder verdünnten Reinigungsmittel angefeuchteten Tuch.
• Der Innenraum des Kühlschranks sollte regelmäßig gereinigt werden, um der Geruchsentwicklung vorzubeugen.
  -itte schalten Sie den Kuhlschrank aus, bevor Sie alle Nahrungsmittel, Getränke, Ablageflicher, Einschübe usw. Herausnahmen und den Kuhlschrank reinigen.
• Benutzen Sie ein weiches Tuch oder einen weichen Schwamm zusammen mit in 1 Liter Wasser gelösten 2 TL Backpulver, um den Kühlschrankkinnenraum zu reinigen. Spüssen Sie sie dann mit Wasser ab und wischen Sie sie anschließend trocken. Öffnen Sie nach der Reinigung die Gerätetur, damit der Innenraum auf natürliche Weise trocknen kann, bevor Sie das Gerät wieder am Stromnetz anschließen.
• Für die schwer zu reinigenden Bereiche des Kühlschranks (wie z. B. Einengungen, Zwischenräume oder Ecken) ist es empfehlenswert, sie mit einem weichen Lappen, einer weichen Bürste o. ä. zu reinigen. Setzen Sie sie bei Bedarf in Kombination mit weiteren zusätzlichen Hilfsmitteln (wie z. B.)dünne Stäbchen) ein, um sicherzustellen, dass sich in diesen Bereichen keine Verschmutzungen oder Bakterien ansammeln.
• Verwenden Sie weder Seite, Spülmittel, Reinigungspulver, Reinigungssprays usw., weil diese im Innenraum des Kühlschranks Gerüche verursichen oder Nahrungsmittel verunreinigen können.
• Reinigen Sie die Flaschenfächer, Ablagefächer und Einschübe mit einem weichen, mit Seitenlauge oder verdünnten Reinigungsmittel angefeuchteten Tuch. Wischen Sie sie anschließend mit einem weichen Tuch trocken oder halten Sie sie auf natürliche Weise trocknen.
• Wischen Sie die Außenbeneite des Kühlschranks mit einem weichen Tuch ab, das mit einer Seifenlösung, einem Reinigungsmittel usw. benetzt wurde und wischen Sieihn anschließlich trocken.
• Verwenden Sie für die Reinigung des Kühlschranks keine harten Bürsten, Stahltopfreiniger, Drahtbürsten, Scheuermittel (wie beispisseweise Zahnpasta), organische Reinigungsmittel (wie beispisseweise Alkohol, Aceton, Bananenöl usw.), kochendes Wasser oder saure/basische Mittel, weil diese die Oberfläche und/oder den Innenaum des Kühlschranks angreifen können. Durch kochendes Wasser und organische Lösungsmittel wie beispisseweise Benzen können sich die Kunststoffeile verformen oder beschädigt werden.
• Spülen Sie während der Reinigung niemals direkt mit Wasser oder anderen Flüssigkeiten, um einem Kurzschluss oder einer Beeinträchtigung der elektrischen Isolationseigenschaften vorzubeugen.

ACHTUNG

Bitte trennen Sie zum Abtauen und für die Reinigung den Kühlschrank vom Stromnetz.

Abtauen

• Der Kühlschrank arbeitet nach dem Luftkuhlungsprinzip und besitzt somit auch eine automatische Abtaufunktion. Sie konnen aber den Frost auch manuell entfern, der sich aufgrund von Jahreszeitenwechsel oder Temperaturschwankungen bildet. Trennen Sie hierfür das Gerät vom Stromnetz oder wischen Sieihn mit einem trockenen Handtuch weg.

Reinigung der Turablage

• Drücken Sie die Ablage mit beiden Händen wie durch die Pfeile in nachstehender Abbildung angegeben zusammen und drücken Sie sie anschließend nach oben. Anschließlich konnen Sie die Ablage herausnahmen.
• Reinigen Sie die Ablage gründlich und setzen Sie sie dann in der gewünschten Höhe wieder ein.

Reinigen der Glasablage

• Hebien Sie die Ablagen an der hinteren Seite der Glasablage Dort an, wo die Sicherung der Glasablage in der Halterung liegt und behmen Sie anschließend die Glasablage Heraus.
• Reinigen Sie die Glasablage und setzen Sie sie anschließend in der gewünschten Höhe wieder ein.

Reinigung der Gemüseschublade

1. Nehmen Sie den Inhalt der Schublade hersus. Halten Sie die Gemüseschublade am Griff fest undziehen Sie sie vollständig bis zum Anschlag hersus.
2. Hebien Sie die Gemüseschublade an undziehen Sie sie hereaus.

Außer-Betrieb-Zustand

Stromausfall:

Bei einem Stromausfall konnen Nahrungsmittel selbst im Sommer im Inneren des Geräts mehrere Stunden lang aufbewahrt werden, wobei die Tür so weniger wie nur möglich geöffnet werden sollen und keine weiteren frischen Nahrungsmittel in den Kühlschrank gelegt/gestellt werden)dürfen.

Nichtbenutzung über längerere Zeit:

Sie müssen das Gerät vom Stromnetz trennen und anschließend reinigen. Lassen Sie danach die Kühlschranktüren geöffnet, um einer Geruchsbildung vorzubeugen.

Transport:

Nehmen Sie alle Gegenstände vor einem Transport des Kühlschranks Heraus und fixieren Sie alle Glasteile, Gemüsehalter, Gefrierfachschubfächer usw. mit Klebeband. Ziehen Sie zudem die NivellierfüBe fest, schlieBen Sie die Turen und fixieren Sie sie ebenfalls mit Klebeband. Wahrend des Transportsarf das Gerät weder kopfüber stehen noch horizontal liegen oder Vibrationen ausgesetzt werden. Die Neigung während des Transportsarf 45^ nicht überschreiben.

ACHTUNG

Das Gerät muss nach der Inbetriebnahme ununterbrochen laufen. Grundsätzlicharf der Betrieb des Geräts nicht unterbrochen werden. Durch Missachtung kann die Lebensdauer verkurzt werden.

DE

FEHLERBEHEBUNG

Die nachstehenden einfachen Probleme können durch den/die Benutzer/-in selbst behoben werden. Wenn das Problem anschließend immer noch bestehen sollen, dann setzen Sie sichitte mit der Kundendienstabteilung in Verbindung.

Problem mögliche Ursache
Kein Betrieb	Überprüfen Sie, ob das Gerät am Stromnetz angeschlossen ist und der Netzstecker ordnungsgemäß in der Netzsteckdose steckt.
	Überprüfen Sie, ob die Netzspannung zu gering ist.
	Überprüfen Sie, ob ein Stromausfall vorliegt, ein Schutzschalter ausgelöst wurde oder eine Sicherung durchgebrannt ist.
Gerüche	Geruchsintensive NahrungsmittelMUSSEN gut eingepackt werden.
	Überprüfen Sie, ob sich verdorbene Nahrungsmittel im Kühlschrank befinden.
	Reinigen Sie den Innenbereich des Kühlschranks
Langes Laufen des Kompressors	Ein langer Betrieb des Kühlschranks ist im Sommer normal.
	Wenn die Umgebungstemperatur hoch ist, sollen den Sie nicht zu weitere Lebensmittel gleichzeitig in das Gerät stellen/legen.
	NahrungsmittelMUSSEN ausreichend genug abgekühlt sein, bevor sie in den Kühlschrank gelegt/gestellt werden.
	Die Türen werden zu oft geöffnet.
Keine Beleuchtung oder die Beleuchtung erlischt.	Überprüfen Sie, ob der Kühlschrank am Stromnetz angeschlossen ist und ob ein Defekt des Leuchtmittels vorliegt.
	Lassen Sie bei Bedarf das Leuchtmittel durch eine(n) Fachfrau/-mann ersetzen
Die Tür kann nicht ordnungsgemäß geschlossen werden	Die Tür klemmt durch Nahrungsmittelverpackungen und/oder im Kühlschrank befinden sich zu viel Nahrungsmittel.
	Der Kühlschrank ist geneigt.
Laute Geräusche	Überprüfen Sie, ob der Kühlschrank nivelliert ist und stabil steht.
	Überprüfen Sie, ob sich die Zubehörteile an der vorgesehenen Stelle befinden.
Problem Mögliche Ursache
Die Türdlichtung dichtet nicht vollständig.	Entfernen Sie Fremdstoffe, die sich auf der Türdlichtung befinden.
	Erhitzen Sie die Türdlichtung und kühlen Sie sie anschließlich zur Wiederherstellung ab (blasen Sie sie zum Erhitzen mit einem elektrischen Haartrockner an oder verwenden Sie ein heiβes Handtuch)
Die Wasserauffangschale lauft über	Im Kühlbereich/Gefrierschubfach werden zu weitere Nahrungsmittel aufbewahrt oder die aufbewahrten Nahrungsmittel enthalten zu viel Wasser, was zu einem starken Abtauen führt.
	Die Türen sind nicht ordnungsgemäß geschlossen, wodurch es zum Gefrieren der Luft im Eingangsbereich kommt und dadurch die Wassermenge während des Abtauens ansteigt.
Das Gehäuse ist kein	Die Wärmeabführung erfolgt durch den eingebauten Kondensator über das Gehäuse, was normal ist. Wenn das Gehäuse durch hohe Umgebungstemperatur, Lagerung von zu denen Lebensmitteln oder Abschalten des Kompressors besteht wird, sorgen Sie für eine gute Belüftung, um die Wärmeabführung zu erleichtern
Kondensation an der Oberfläche	Kondensationen an der Außenseite des Kühlschranks und an den Kühlschranktkürdtlichtungen sind normal, wenn die Umgebungstemperatur sehr hoch ist. Wischen Sie die Kondensation einfach mit einem sauberen Tuch ab.
Ungewöhnliche Géäutsche	Summen: Während seines Betriebs kann der Kompressor u. U. summen, wobei diesen Summen vor allem beim Starten und Stoppen sehr laut ist. Das ist normal.
	Knarren: Das im Inneren des Kühlschranks fließende Kältemittel kann ein Knarren erzeugen, was normal ist.

ANHANG

Speziell für den neuen EU-Standard

Die Ersatzteile in der folgenden Tabelle sind über den Serviceanbieter erhältlich

Ersatzteil Bereitgestellt für		Mindestens für die Beschaffungbenöttigte Zeit
Thermostatische Geschultes	Wartungspersonal	Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Temperatursensoren Geschäfts	Wartungspersonal	Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Platinen Geschäfts	Wartungspersonal	Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Lichtquellen Geschäfts	Wartungspersonal	Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Tügriffe Fachwerkstätten undEndbenutzer(innen)		Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Türscharniere Fachwerkstätten undEndbenutzer(innen)		Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Ablagen Fachwerkstätten undEndbenutzer(innen)		Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Körbe Fachwerkstätten undEndbenutzer(innen)		Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Türdlichtungen Fachwerkstätten undEndbenutzer(innen)		Mindestens 10 Jahre nachMarkteinführung des letzten Modells

Sehr geehrte Kundin, sehr geehrter Kunde

1. Wenn Sie das Produkt zurückgeben oder ersetzen möchten, dann setzen Sie sichitte mit dem Geschäft in Verbindung, in dem Sie das Produkt erworben haben.

(Bringen Sieitte auch den Kaufbeleg mit)

1. Wenn Ihr Produkt defekt ist und repariert werden muss, dann setzen Sie sichitte mit dem Kundendienstserviceanbieter in Verbindung.

ACHTUNG

Die Modellinformationen in der Produktdatenbank sowie den Modellidentifikator konnen Sie über den Weblink durch Scannen des QR-Codes erhalten, wenn das Energieeffizienzschild des Produktes einen QR-Code enthalt.

Weitere Informationen über die Energieeffizienz des Gerätes finden Sie, wenn Sie unter https://ec.europa.eu nach dem Modellnamen suchen.

Der Modellname befindet sich auf dem Typenschild des Gerätes.

Die kalteste Zone im Kuhlschrank

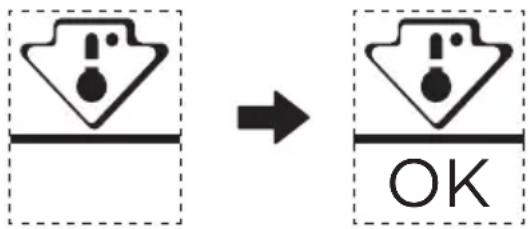

OPTIONAL: OK-Temperaturanzeige

• Mit der OK-Temperaturanzeige konnen Temperaturen unter +4^ ermittelt werden. Reduzieren Sie die Temperatur schrittweise, wenn „OK“ nicht anziegt wird.

• Aändern Sie die Position der Ablage nicht, um die Temperatur in dieser Bereich sicherzustellen. Bei Kühlschränken mit verbesserten Luftzirkulation (ausgestattet mit einem Geblase oder frostfreie Modelle) fehl thises Symbol, weil bei ihren die Temperatur im Inneren homogen ist.

Temperaturindikatoreinstellung

• Der Kühlschrank ist mit einem Temperaturindikator ausgestattet, der die Durchschnittstemperatur im kaltesten Bereich anziegt, um Ihnen bei der Einstellung Ihres Kühlschranks zu halten.
• WARNING: Diese Indikator ist auf ihren Kühlschrank abgestimmt. Benutzen Sieihn weder in anderen Kühlschränken (weil Dort der kalteste Bereich ein anderer ist) noch für andere Zwecke.

Überprüfen der Temperatur im kaltesten Bereich

• Mit Hilfe des Temperaturindikators konnen Sie regelmäßiger überprüfen, ob die Temperatur im kaltesten Bereich richtig ist. Allerdings hangt die Innentemperatur des Kühlschranks von verschiedenen Faktoren wie beispiselsweise der Raumtemperatur, der sich im Kühlschrank befindlichen Menge an Nahrungsmitteln und der Häufigkeit des Türoeffnens ab. Ziehen Sie diese Faktoren in ihre Überlegungen mit ein, wenn Sie das Gerät einstehen.
• Wenn der Indikator «OK» anziegt, dann bedeutet das, dass der Thermostatordnungsgemäß eingestellt und die Innentemperatur ordnungsgemäß ist.
• Wenn der Temperaturindikator WEISS wird, dann bedeutet das, dass die Temperatur zu hoch ist. Erhöhen Sie in thisem Fall die Einstellung der Kühlschranktemperaturregelung und warten Sie 12 Stunden, bevor Sie die Temperatur über den Temperaturindikator erneut überprüfen. Wenn Sie frische Nahrungsmittel hineingelegt/-gestellt haben oder die Tur eine Zeitlang geöffnet ist, kann es sein, dass der Temperaturindikator WEISS wird.

PODZIeKOWANIE
