Tipo di prodotto	Scaldabagno elettrico ad accumulo
Marca	Tesy
Modello	BiLight 100 HS
Volume nominale	100 litri (stima dal nome del modello)
Tensione nominale	230 V / 50 Hz
Potenza nominale	Fino a 2 kW (raccomandato)
Pressione nominale	0,6 MPa (max 0,7 MPa con valvola EN 1487)
Tipo di serbatoio	Acciaio nero con smalto vetrificato o inox
Protezione anticorrosione	Anodo di magnesio (sostituzione annuale consigliata)
Isolamento termico	Schiuma di poliuretano ecologica
Collegamento idraulico	Ingresso acqua fredda (blu) e uscita acqua calda (rosso) - filettatura G 1/2
Valvola di sicurezza	Fornita con l'apparecchio, montaggio obbligatorio
Termostato	Regolabile (modelli elettromeccanici) o preimpostato
Indicatori luminosi	Rosso (riscaldamento) / Blu (temperatura raggiunta)
Protezione termica	Limitatore termico integrato (spegnimento in caso di surriscaldamento)
Dimensioni (circa)	Verticale: interasse staffe 220-310 mm; Orizzontale: in base al volume
Peso (stima)	Circa 25-30 kg (in base al volume)
Installazione	A parete, da un professionista qualificato
Manutenzione	Decalcificazione regolare, ispezione dell'anodo ogni 2 anni
Pulizia	Con un panno umido, senza prodotti abrasivi
Ricambi	Anodo di magnesio, resistenza, termostato, valvola
Riparabilità	Da un servizio autorizzato; garanzia condizionale
Consumo energetico	Vedi appendice I (profilo di carico, efficienza)
Norme	EN 60335-1, EN 60335-2-21

Domande frequenti - BiLight 100 HS Tesy

Qual è il volume del BiLight 100 HS?

Il volume nominale è di 100 litri, come indicato nel modello.

Qual è la tensione elettrica richiesta?

L'apparecchio funziona a una tensione di 230 V / 50 Hz. Controllare la targa dati per i valori esatti.

Devo installare io stesso lo scaldabagno?

No, l'installazione deve essere eseguita da un elettricista o tecnico qualificato, conformemente alle normative locali.

Come sapere se il serbatoio è pieno?

Aprire il rubinetto dell'acqua calda del miscelatore: quando l'acqua scorre regolarmente, il serbatoio è pieno.

Perché l'acqua fuoriesce dalla valvola di sicurezza?

È normale durante il riscaldamento: la valvola scarica l'eccesso di pressione dovuto alla dilatazione dell'acqua.

Come mantenere l'anodo di magnesio?

L'anodo deve essere ispezionato ogni anno e sostituito se necessario. Affidare questa operazione a un tecnico qualificato.

Cosa fare se lo scaldabagno fa un rumore di bollitore?

Questo rumore è normale all'inizio. Se diventa forte, indica un accumulo di calcare: è necessaria una decalcificazione, non coperta dalla garanzia.

Lo scaldabagno può gelare?

Se la temperatura scende sotto 0°C, scaricare l'apparecchio per evitare danni. Proteggere i tubi dal gelo.

Qual è la garanzia e cosa copre?

La garanzia è valida subordinatamente al rispetto delle istruzioni di montaggio e utilizzo. I danni dovuti al calcare o a un'installazione errata non sono coperti.

Dove posso trovare i ricambi?

Contattare un servizio post-vendita autorizzato Tesy per ottenere ricambi originali (anodo, resistenza, termostato, valvola).

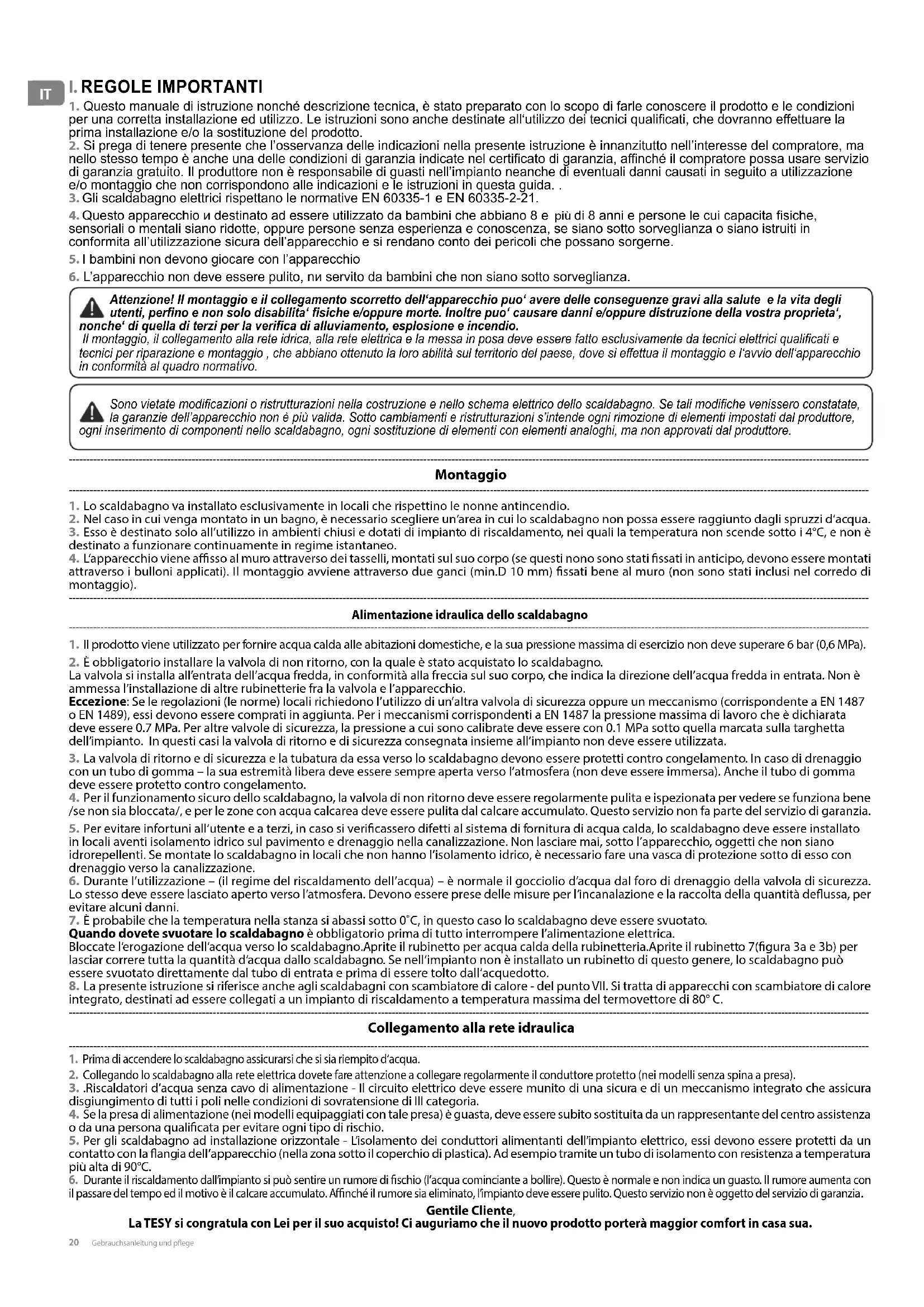

MANUALE UTENTE BiLight 100 HS Tesy

1. Questo manuale di istruzione nonché descrizione tecnica, è stato preparato con lo scopo di farle conoscere il prodotto e le condizioni per una corretta installazione ed utilizzato. Le istruzioni sono anche destinate all'utilizzo dei tecnici qualiati, che dovranno effettuare la prima installatione e/o la sostituzione del prodotto.
2. Si prega di tenere presente che l'osservanza delle indicazioni nella presente istruzione è innanzitutto nell'interesse del compratore, ma quello stesso tempo èanche una delle condizioni di garanzia indicate nel certificato di garanzia, affinché il compratore possa usare servizio di garanzia gratuite. Il produttore non è responsable di giusti nei'impianto nonanche di eventuali danni causati in seguito a utilizzazione e/o montaggio che non corrispondono alle indicazioni e le istruzioni in questa guida.
3. Gli scaldabagno elettrici rispettano le normative EN 60335-1 e EN 60335-2-21.
4. Questo appearechio u destinato ad essere utilizzato da bambini che abbiano 8 e più di 8 anni e persone le cui capacita fisiche, sensoriali o mentali siano ridotte, oppure persone ricerca espertienza e conoscenza, se siano sotto sorveglianza o siano istruiti in conformità all'utilizzazione sicura dell'apparechio e si rendanoconto dei pericolì che possano sorgerne.
   5.1 bambini non devono giocare con l'apparecchio
5. L'apparecchio non deve essere pulito, nu servito da bambini che non siano sotto sorveglianza.

Attenzione! Il montaggio e il collegamento scorretto dell'apparecchio puo' avere delle consequences gravi alla salute e la vita degli utenti, perfino e non solo disabilita' fisiche e/oppure morte. Inoltre puo' causare danni e/oppure distribuzione della vostra proprietà', nonche di quale di terzi per la verifica di alluviamento, esplosione e incendio.

Il montaggio, il collegamento alla rete idrica, alla rete elettrica è la messa in posa deve essere fatto esclusivamente da tecnici elettrici qualiati e tecnici per riparazione e montaggio, che abbiano ottenuo la loro abilità sul territorio del paese, dove si effettua il montaggio e l'avvio dell'apparecchio in conformità al quadro normativo.

Sono vietate modificazioni o ristrutturazioni nella costruzione e nelle schema eletrico dello scaldabagno. Se tali modifiche venissero constatate, la garanzie dell'apparecchio non è più valida. Sotto cambiamenti e ristrutturazioni s'intende agli rimozione di elementi impostati dal produttore, agli inserimento di componenti dello scaldabagno, agli sostituzione di elementi con elementi analoghi, ma non approvati dal produttore.

Montaggio

1. Lo scaldabagno va installato esclusivamente in locali che rispetto le nonne antincendio.
2. E s o t a f u n i e n t a r o n i 140C, e non e destinato a funzioni continuamente in regime istantaneo.
3. Lapparechio viene affisso al muro atraverso dei tasselli, montati sul suo corpo (se questi nono sono stati fissati in anticipo, devono essere montati attraverso i bulloni applicati). Il montaggio avviene atraverso due ganci (min.D 10 mm) fissati bene al muro (non sono stati inclusi nel corredo di montaggio).

Alimentazione idraulica dello scaldabagno

1. Il prodotto viene utilizzato per fornire acqua calda alle abitatazioni domestiche, e la sua pressione massima di esercizio non deve superare 6 bar (0,6 MPa).

2. E obblatorio installare la valvola di non ritorno, con la quale è stato acquistato lo scaldabagno.

La valvola si installa all'entrata dell'acqua fredda, in conformità alla freccia sul suo corpo, che indica la direzione dell'acqua fredda in entrata. Non è ammessa l'infallazione di altre rubinetterie fra la valvola e l'apparecchio.

Ecezione: Se le regolazioni (le norme) locali richiedono l'utilizzo di un'altra valvola di sicurezza oppure un meccanismo (correspondente a EN 1487 o EN 1489), aussi devono essere comprati in aggiunta. Per il meccanismi corrispondenti a EN 1487 la pressione massima di lavoro che è dichiarata deve essere 0.7 MPa. Per altre valvole di sicurezza, la pressione a cui sono calibrateurette vemse con 0.1 MPa quello marcata sulla targhetta dell'impianto. In quosti casa la valvola di ritorno e di sicurezza segnata insieme all'impianto non vemse utilizzata.

1. La valvola di ritorno e di sicurezza e la tubatura daessa versuso lo scaldabagno devono essere protetti contro congelamento. In caso di drenaggio con un tubo di gomma - la sua estremita libera deve essere sempre aperta verso l'atmosfera (non deve essere immersa). Anche il tubo di gomma deve essere protetto contro congelamento.

2. Per il funzionamento sicuro dello scaldabagno, la valvola di non ritorno deve essere regolarmente pulita e ispezionata per vedere se funziona bene /se non sua bloccata/, e per le zone con acqua calcarea deve essere pulita dal calcare accumulato. Questo servizio non fa parte del servizio di garanzia.

3. Per evitare infortuni all'utente e a terzi, in caso si verificcassero difetti alsystema di fornitura di acqua calda, lo scaldabagno devese estattato in locali aventi isolamento idrico sul pavimento e drenaggio nella canalizzazione. Non lasciare mai, sotto l'apparecchio, oggetti che non siano idrepellenti. Se montate lo scaldabagno in locali che non hanno l'isolamento idrico, è necessario fare una vasca di protezione sulla parte diesso con drenaggio verso la canalizzazione.

4. Durante l'utilizzazione – (il regime del riscaldamento dell'accua) – è normale il gocciolio d'accua dal foro di trenaggio della valvola di sicurezza. Lo stesso deve essere lasciato aperto verso l'atmosfera. Devono essere presere delle misure per l'incanalazione e la raccolta della quantità deflussa, per evitare alcuni danni.

5. É probabile che la temperatura nella stanza si abassi sotto 0^ , in quello caso lo scaldabagno deve essere svuotato.

Quando dovete svuotare lo scaldabagno è obbligatorio prima di tutto interrompere l'alimentazione elettrica.

Bloccate Ierogazione dellacqua verso lo scaldabagno. Apire il rubinetto per aqua calda della rubinetteria. Apire il rubinetto 7(figura 3a e 3b) per lasciar corre alla quantita d'acqua dallo scaldabagno. Se nell'impianto non è installato un rubinetto di quello genere, lo scaldabagno più essere svuotato direttamente dal tubo di entrata e prima di essere molto dall'acquedotto.

1. La presente istuazione si riferisce anc hag scaldabagni con scambiatore di calore - del punto VII. Si tratta di apparecchi con scambiatore di calore integrato, destinati ad essere collegati a un impianto di riscaldamento a temperatura massima del termovettore di 80^

Collegamento alla rete idraulica

1. Prima di accendere lo scaldabagno assicurarsi che si sia riempito d'acqua.
2. Collegando lo scaldabagno alla rete elettrica dovete fare attenzione a collegare regolarmente il conduttore protetto (nei modelli sanza spina a presa).
3. Riscaldatori d'acquaenza cavo di alimentazione - Il circuito elettrico devese essere munito di una sicura e di un meccanismo integrato che assicura disgiungimento di tutti i poli nelle condizioni di sovratensione di lIcategoria.
4. Se la presa di alimentazione (nei modelli equipaggiati con tale presa) è guasta, deve essere subito sostituita da un rappresentante del centro assistenza o da una persona qualificata per evitare agli tipo di rischio.
5. Per gli scaldabagno ad installazione orizzontale - L'isolamento dei conduttori alimentanti dell'impianto elettrico, anni devono essere protetti da un contatto con la flangia dell'apparecchio (nella zona sotto il coperchio di plastica). Ad esempio tramite un tubo di isolamento con resistenza a temperatura più alta di 90^
6. Durante il riscaldamento dall'impianto si vuo sentire un rumore di fischio (l'acqua cominciente a bollire). Questo è normale e non indica un guasto. Il rumore augmente con il passare del tempo ed il motivo è il calcare accumulato. Affinché il rumore sa eliminato, l'impianto deve essere pulito. Questo servizio non è oqgetto del servizio di garanzia.

Gentile Cliente,

La TESY si congratula con Lei per il suo acquiso! Ci auguriamo che il nuovo prodotto portera maggior comfort in casa sua.

II. CARATTERISTICHE

1. Volume nominale, litri - vedi targhetta scaldabagno
2. Tensione nominale, V - vedi targhetta scaldabagno
3. Potenza installata, W - vedi targhetta scaldabagno
4. Pressione nominale - vedi targhetto scaldabagno

A Questa non è la pressione delle condutture idriche. É quella pressione dichiarata per l'implanto e riguarda i requisiti degli standard di sicurezza.

1. Tipo di scaldabagno - tipo chiuso ad accumulo, con isolamento termico.

Per i modelli sanza scambiatore di calore (a serpentine)

1. Consumo quotidiano di energia elettrica - vedi allegato I
   7.Profilodi carico dichiarato -vedi allegato I
   8.Quantità di acqua miscelata a 40^ V40 in litri -vedi allegato I
2. Temperatura massima del termostato - vedi allegato I

3. Impostazioni di temperatura predefinite - vedi allegato I

4. Efficienza energetica durante il riscaldamento dell'acqua - vedi allegato | Per i modelli con scambiatore di calore (a serpentine)

5. Volume di accumulo termico in litri - vedi allegato II
6. Perdite di calore a carico nullo - vedi allegato II

III. DESCrizIONE E PRINCIPIO DI AZIONE

Il prodotto è costituito da un corpo in metallo, una flangia nella parte inferiore (per gli scaldabagno ad installatione verticale) o laterale (per gli scaldabagno adInstallationazione rizzontale), annello protettivo in plastica e valvola di sicurezza.

1. Il corpo consiste in un serbatoio in metallo la cui struttura esterna è isolata da poliuretano ad alta densità ed ecologicamente sicuro, più l'allacciamento idraulico da G ½" per l'entrata di acqua fredda (segnalato dall'anello blu) e per l'uscita di acqua calda (segnalato dall'anello rosso).
   Il serbatoio si differenzia a seconda del modello e cui estere di due tipi:
2. in metallo protetto dalle corrosioni da uno speciale rivestimento interno in vetro ceramicica
   in acciaio inossidabile
   Gli scaldabagno verticali possono essere equipaggiati da uno scambiatore di calore incorporeo (serpentina). Tale scambiatore ha l'entrata e l'uscita laterale per l'alimentazione termoidraulica da G 3 / 4
3. Sulla flangia è montata resistenza elettrica di riscaldamento La flangia è equipaggiata da: resistenza elettrica e termostato. Gli scaldabagni con rivestimento vetro ceramicico sono equipaggiati con un anodo al magnesio. Lo scaldabagno elettrico è utilizzato per riscaldare l'acqua all'interno del suo serbatoio -ed è regolato dal termostato, che automaticamente mantiene la temperatura impostata. L'attrezzo dispone con implantato modulo di protezione contro surriscaldamento (disinfestatore termico), che disinnesta la resistenza di riscaldamento alla rete elettrica, quando la temperatura dell'acqua assume valori troppo elevati.
4. La valvola di non ritorno evita il ritorno in rete del contenuto del serbatoio qualora si dovesse verificare l'interruzione del servizio di erogazione da parte dell'Ente preposto. (Acquedotto) La valvola di sicurezza protege lo scaldabagno nel caso in cui la pressione dell'acqua dovesse superare il valore consentito l'acqua si dilatta e atraverso l'apertura della valvola permette lo sfiato della pressione in effesso.

La valvola di sicurezza non puo preservare lo scaldabagno nel caso in cui la pressione dell'acqua superi valor che la sua struttura puosopportare.

IV. INSTALLAZIONE E ACCENSIONE

Attenzione! Il montaggio e il collegamento scorretto dell'apparecchio duo' avere delle consequences gravi alla salute e la vita degli utenti, perfino e non solo disabilita' fisiche e/oppure morte. Inoltre duo' causare danni e/oppure disturzione della vostra proprieta', nonche di quella di terzi per la verifica di alluviamento, esplsoze e incendio. Il montaggio, il collegamento alla rete idrica, alla rete elettrica e la messa in posa delve essere fatto esclusamente da tecnici elettrici qualiificati e tecnici per riparazione e montaggio, che abbiano ottenuto la loro abilità sul territorio del paese, dove si effettua il montaggio e l'avvio dell'apparecchio in conformità al quadro normativo.

Nota: L'installatione del appearecchio è a carico dell'acquirente.

1. Montaggio

Raccomandiamo l'installazione dello scaldabagno il più vicino possibile ai punti in cui I'accava calda è maggionmente utilizzata, in modo da ridurre le perdite di calorie durante l'alimentazione. Nel caso in cui venga montato in un bagno, è necessario scegliere un'area in cui lo scaldabagno non possa essere raggiunto dagli spruzzi d'acqua. L'apparecchioiene affisso al muro attraverso dei tasselli, montati sul suo corpo (se questi nono sono stati fissati in anticipo, devono essere montatiattraverso i bulloni applicati). Il montaggio avvieneattraverso due ganci (min.D 10 mm) fissati bene al muro (non sono stati inclusi nel corredo di montaggio). La costruzione del tassello portante, negli scaldabagn dal montaggio verticale è universale e consente che la distanza fra i ganci sia da 220 a 310 mm - fig. 1a, 1b, 1c. Per gli scaldabagno ad installmentazione orizzontale le distance fra i ganci sono diverse per i diversi volumi e sono indiciata nella navola 6, 7 alla fig. 1d, 1e. Nei modelli a montaggio sul pavimento, il fissaggio può essere fatto attraverso bulloni inserti nel pavimento. La distance fra i tasselli di fissaggio per i diversi volumi, è individata nella navola 9 alla fig. 1h, 1g.

Per evitare infortuni all'utente e a terzi, in caso si verificassero difetti alsystema di fornitura di acqua calda, lo scaldabagnouve essere installato in locali aventi isolamento idrico sul pavimento e drenaggio nella canalizzazione. Non lasciare mai, sotto l'apparecchio, oggetti che non siano idreorepellenti. Se montate lo scaldabagno in locali che non hanno l'isolamento idrico, è necessario fare una vasca de protezione molto diesso con drenaggio verso la canalizzazione

Nota: la vasca di protezione non rientra nel corredo e viene scelta dall'utente.

2. Alimentazione idraulica dello scaldabagno

Fig. 3

Ove: 1 - Tubo d'entrata; 2 - valvola di sicurezza; 3 - valvola riducente ( quando la pressione nell'acquedotto è superiore allo 0,6 MPa); 4 - rubinetto dell'acqua; 5 - imbuto collegato alla canalizzazione; 6-tubo di gomma; 7 - rubinetto di svuotamento dello scaldabagno

Collegando lo scaldabagno alla rete idrica, si devono prendere in considerazione i segni /anelli/ colorati che sono indicati sui tubi dell'apparecchio: blu - per l'acqua fredda /d'entrata, rosso - per l'acqua calda d'uscita.

E obbligatorio installare la valvola di non ritorno, con la quale è stato acquistato lo scaldabagno.

La valvola si installa all'entrata dell'accra fredda, in conformità alla frezza sul suo corpo, che indica la direzione dell'accra fredda in entrata. Non è ammessa l'installazione di altre rubinetterie fra la valvola e l'appareccchio.
Eccezione: Se le regolazioni (le norme) locali richiedono l'utilizzo di un'altra valvola di sicurezza oppure un meccanismo (correspondente a EN 1487 o EN 1489), essi devono essere comprati inaggiunta. Per i meccanismi corrispondenti a EN 1487 la pressione massima di lavoro che è dichiarata delve essere 0.7 MPa. Per altre valvole di sicurezza, la pressione a cui sono calibrate delve essere con 0.1 MPa sotto quella MARCA sulla targhetta dell'impianto. In questo casi la valvola di ritorno e di sicurezza segnata insieme all'impianto non delve essere utilizzata.

La presenza di altre /vecchie/ valvole di non ritorno cui portare ad una rottrura del vosto apparecchio, eperci之意 devono essere eliminate.

Non si ammette altra attrezzatura di intercettazione fra la valvola di ritorno e di sicurezza (il meccanismo di sicurezza) e l'impianto.

Non è ammesso l'avvitamento della valvola a fillettature con la lunghezza superiore ai 10 mm., altrimenti ciot potrebbe comportare a un guasto irreparabile della vostra valvola ed èanche pericoloso per lo scaldabagno.

Con boiler per montaggio verticale la valvola di sicurezza deve essere collegata al tubo d'ingresso a molto pane llo in materiale plastico dell'attrezzo.

La valvola di ritorno e di sicurezza e la tubatura daessa versuso lo scaldabagno devono essere profetti contro congelamento. In caso di drenaggio con un tubo di gomma - la sua estremita libera delve essere sempre aperta verso l'atmosfera (non delve essere immersa). Anche il tubo di gomma delve essere protetto contro congelamento.

Il riempimento dello scaldabagno con acqua avviene, aprendo il rubinetto dell'acqua fredda delle rete idrica e il rubinetto dell'acqua calda del miscelatore. Dopo il riempimento, dal miscelatore deve cominciare a correre un continu getto d'acqua. Ormai potete chiudere il rubinetto dell'acqua calda. Quando dovete svotare lo scaldabagno è obbligatorio prima di tutto interrompere l'alimentazione elettrica.

Bloccate l'erogazione dell'accuva verso lo scaldabagno. Aprite il rubinetto per acqua calda della rubinetteria. Aprite il rubinetto 7(figura 3) per lasciar corre alla tutta la quantità d'accua dallo scaldabagno. Se nell'impianto non è installato un rubinetto di"This genere, lo scaldabagno più essere svotato direttamente dal tubo di entrata e prima di essere molto dall'acquedotto."

Togliendo la flangia è normale che fuoriscano alcuni litri d'acqua, rimasti nel serbatoio d'acqua.

Durante lo svuotamento dello scaldabagno devono essere presere misure per prevenir danni dall'acqua che fuoriesce.

In caso che la pressione nella rete di condutture idriche superi il valore individato sopra nel paragrafo I, delve essere montata una valvola riduttrice, altrimenti lo scaldabagno non sare utilizzato regolarmente. Il produttore non si assume la responsabilità riguardo i problemi derivanti dall'utilizzo scorretto dello scaldabagno.

3. Collegamento alla rete idraulica

Assicurarsi che lo scaldabagno sia pieno d'acqua prima di collegarlo all'impianto elettrico.

3.1. I modelli dotati di cavo elettrico e di spina si connettono inserendo la spina nella presa. Staccando la spina alla presa di interrompe l'alimentazione elettrica.

Il contatto deve essere regolarmente collegato ad un singolo circuito dotato di un dispositivo di protezione. Esso deve essere collegato a terra.

3.2. Riscaldatori d'acqua muniti di cavo di alimentazioneenza spina L'apparecchio devesse connesso ad un singolo circuito elettrico dell'impianto elettrico permanente, munito di una sicura con una corrente nominale dichiarata 16A (20A per una potenza >3700W ). La

connessioneuveesserepermanente-ensa spine.Il circuito elettrico
deveseesere munitodiuna sicuraedi un meccanismo integrato che
assicuradisgiungimento di tuttiipoli nelle condizioni di sovratensione di Iili categoria.

La connessione dei conduttori del cavo di alimentazione dell'apparecchio deve essere eseguita quando segue:

• Conduitore con colore marrone dell'isolamento - al conduitore di fase dell'impianto elettrico (L)
• Conduttore con colore blu dell'isolamento - al conduttore di neutro dell'impianto elettrico (N)
• Conduitore con colore verdegiallo dell'isolamento - al conduitore di protezione dell'impiano elettrico (1)
  3.3. Riscaldatore d'acquaenza cavo di alimentazione L'apparechio deve essere connesso ad un singolo circuito elettrico dell'impianto elettrico permanente, munito di una sicura con una corrente nominale dichiarata 16A (20A per una potenza >3700W ). La connessione viene effettuata tramite conduttori (duri) di rame che hanno solo un filo - un cavo di 3× 2,5mm^2 per una potenza totale di 3000W (un cavo di 3× 4.0mm^2 per una potenza >3700W ). Nel contorno elettrico di alimentazione dell'apparechio deve essere montato un apparechio assicurante l'interruzione di tutti i poli nelle condizioni di ipertensione di ill categoria.
  Per montare il conduttore elettrico di alimentazione allo scaldabagno, è necessario smontare il coperchio di plastica. Il collegamento dei conduttori di alimentazione dovra corrispondere alle segnalazioni sui terminali come segue:
• quello di fase verso indicazione A, A1, L oppure L1.
• quello neutro verso indicazione N (B, B1 oppure N1)
• E obbligatorio collegare il conduttore di protezione alla giuntura a vite, indicata con il segno

Dopo montaggio il coperchio di plastica si rimette aosto! Precisazione alla fig. 2

TS - interruptore termico; TR - regolatore termico; S - chiave (nei modelli che hanno tale chiave); R - riscaldatore; IL - lampadina segnaletica; F - flangia; KL - lustre morsetto.

V.PROTEZIONE ANTICORROSIVA - ANODO DIMAGNESIO

L'anodo di magnesio protege in aggiunta la superficie interna del serbatoio d'accua alla corsozione. Esso rappresenta un elemento che si consuma facilmente, sottoposto a un cambiamento periodico. Al fine di ottenere un lungo e sicuro utilizzato del vostro scaldabagno, il produttore raccomanda di far fare visite periodiche, delle condizioni dell'anodo di magnesio, da un tecnico competente e, se necessario sostituirlo. Ciò più avvenire durante la proflassi periodica dell'apparecchio.

Per la sostituzione è sufficiente rivolgersi ad un Centro Assistenza Autorizzato!

VI. OPERAZIONI CON L'APPARECCHIO.

1. Accensione dell'apparecchio.

Prima di accendere l'apparecchio dovete essere certi che lo scaldabagno si stato regolamente inserito nella rete elettrica e sua riempito d'acqua. L'accensione dello scaldabagno si realizza atraverso un apparecchio impostato nell'impianto, descritto nel sottomonto 3.3 del punto IV o collegamento della spina alla presa (se il modello è con spina a presa).

Note: Per i modelli con interruptore integrato dello scaldabagno è necessario accendere anch'esso. Il pulsante dell'interruttore elettrico dell'apparecchio è marcato con il segno ἐssò è in rilievoe.

2. Scaldabagni comando elettromeccanico

Fig.2a, 2b dove:

1 - Pulsante di interrettore elettrico (per i modelli muniti di un interrettore);
2-Indicatori luminosi;
3 - Manopola per regolatore di temperatura (solo per i modelli che hanno la possibilità di regolazione della temperatura)
- Per accendere l'interruttore elettrico premete il pulsante al massimo e poi lo allentate. Esso si illumina, che significa di essere acceso e da luce continuamente finché non sua spento, oppure finché sua interrotta l'alimentazione verso l'apparechio. Anche gli indicatori luminosi si illuminano (vedi il segmente p.2.1)
- Per spegnere l'interruttore elettrico premete il pulsante al massimo e poi lo allentate. Il pulsante deve spegnersi, che significa di essere spento. Anche gli indicatori luminosi si spengono.
2.1. Lampade LED di controllo (indicatori) Danno luce di colore rosso - l'apparecchio è in modalità di scaldare I'accua
Danno luce di colore blu - l'acqua nell'apparecchio è scaldata ed il regolatore di temperatura si è spento
Gli indicatori non danno luce quando:
- l'interruttore elettrico dell'apparecchio è spento, oppure
non è fornita un'alimentazione elettrica verso l'apparecchio, oppure
- il termostato dell'apparecchio si è spento - vedi p.4 fatto
2.2. Impostazione della temperatura - per i modelli che hanno un regolatore di temperatura controllabile (termostato)
Tale impostazione permette la selezione scorrevole della temperatura voluta, che viene effettuatatramite la manopola girevole del pannello di controllo. Per augmentare la temperatura girate nella direzione verso al segno ascendente.

Una volta al mese mettete la manopola in posizione di temperatura massima, per un periodo di ventiquattro ore (a meno che l'apparecchio funziona continuamente in tale modalità)- vedi allegato I Temperatura massima del termostato. Cosi viene assicurata igiene migliorare dell'accua scaldata.

IMPORTANTE: Per i modelli che non sono muniti di una manopola di controlo del termostato, l'impostazione della regolazione automatica della temperatura dell'acqua è fatta di fabbrica - ved'allegato I Impostazioni di temperatura predefinite.

Posizione (Risparmio energetico) - Con quello regime la temperatura dell'acqua ragglunge circa i 60^ . In quello modo diminuiscono le dispersioni termiche.

3. Regime antinquinamento (fig.2)

Questa impostazione dell'apparecchio mantiene la temperatura, che non consente all'acqua dentro lo scaldabagno di congelarsi.

L'alimentazione di energia dell'impiano deve essere accesa eanche l'impiano deve essere acceso. La valvola di sicurezza e la tubatura daessa versuso l'impiano devono essere obblgamente protette contro conglomeramento. In caso che per quale motivo l'alimentazione di energia si interrotta, c'ec un pericolo di conglomeramento dell'acqua nel serbatoio. Percio, in caso di una lunga assenza (più di una settimana), si raccomanda di lasciar corre e I'acqua dall'impianto.

1. Protezione secondo la temperatura (è valida per tutti i modelli) L'attrezzo dispone di un apparecchio speciale (interruptre termico) che protege l'acqua dal surriscaldamento, e spegne il riscaldatore alla rete elettrica, quando la temperatura raggiunge valori troppo elevati.

Dopo l'accensione questo meccanismo non si riprende da solo e l'implanto non funzionera. Rivolgetevi ad un servizio autorizzato per l'eliminazione del problema.

VII. MODELLI EQUIPAGGIATI CON SCAMBIATORE DI CALORE Si tratta di apparentecchi con scambiatore di calorie integrato, destinati ad essere collegata a un impianto di riscaldamento a temperatura massima del termovettore di 80^ .

Il controlo del flusso atraverso lo scambiatore di calore dipende alla soluzione per l'impliano concreto, per cui la scelta dovrebbe essere fattà al momento della sua progettazione (ad esempio termostato esterno che rileva la temperatura nel serbatoio dell'acqua e controlla una pompa di circolazione o una valvola magnetica). Le caldaie con scambiatore di calore hanno due metodi di riscaldamento dell'acqua:

1. Mediana uno scambiatore di calorie (a serpentine) - modo principale per il riscaldamento dell'acqua;

2. Mediente un riscaldatore elettrico ausiliario con controllo automatico, integrati nel apparentechio - che viene utilizzato quando è necessario un ulteriore riscaldamento dell'acqua o in caso di riparazione dell'impianto dello scambiatore di calorie (a serpentine). Come collegare correttamente l'appareccchio alla rete elettrica e come utilizzato è stato specificato nei paragrafi precedenti.

Installazione:

Oltre alle modalità di installatione specificate più sopra, specialmente per questi modelli, è necessario collegare lo scambiatore di calore all'impianto di riscaldamento. Il collegamento avviene nel rispetto delleindicazioni riportate alla fig. 1d÷fig. 1f.

Caratteristiche tecniche (tavola 5):

Superficie della serpentina [^2 ] - S; Volume della serpentina [I]-V;

Pressione di funzionamento della serpentina [MPa] - P; Temperatura massima del portatore di calore [^ C] - Tmax.

Vi raccomandiamo di utilizzare valvole d'arresto nei puniti di ingresso e di uscita dello scambiatore di calore. Ferdanto il flusso del portatore di calore atraverso la valvola inferiore (di ritegno) si evita la circolazione indesiderata dello scambiatore di calore nei periodi in cui utilizzate solo il riscaldatore elettrico.

Durante lo smontaggio del vostro scaldabagno con scambiatore di calore, è necessario che le due valvole siano chiuse.

Al contentatore d'acqua c'e saldato un giunto con incisione interna di 12 per montaggio di sonda di temperatura - marcata con "TS". Nel set dell'apparecchio c'e un manicotto di ottone per la sonda di temperatura che deve essere avvatorio a questo giunto.

E obbligatorio l'utilizzo di boccole dielettriche per il collegamento dello scambiatore di calorie ad un'installazione con tubi di rame.

Per limitare la corrosione, nell'installazione devono essere usati tubi con una diffusione limitata dei gas.

VIII. MANUTENZIONE PERIODICA

Se lo scaldabagno funziona normalmente, sotto l'influsso della temperatura alta sulla superficie del riscaldatore viene depositato calcare. Ciò peggiora lo scambio di calorie fra il riscaldatore e l'acqua. La temperatura sulla superficie del riscaldatore e nella zona intorno adesso, aumento. Si osserva un rumore caratteristico /di acqua bollente/. Il regolatore termico comincia ad accendersi e a spegnersi più spesso. E possibile che si verificasse "un falso" azionamento della protezione di temperatura. Percio il produttore di questo appearechio raccomanda di fare agli due anni profilassi al vostro scaldabagno da parte del Centro di assistenza autorizzato. Questa profilassi delve comprehende la pulizia e l'ispezione del protettore anodico (negli scaldabagni a rivestimento in vetroceramica), che se necessario delve essere sostituito da un nuovo.

Per pulire l'impianto usate un panno umido. Non usate prodotti di pulizia abrasivi neppure quelli contenti solvente. Non versare acqua sull'impianto.

Il produttore non comporta alcuna responsabilità riguardo tutte le consequences derivanti alla non osservanza della presente istruzione.

Avvertenze per la tutela dell'ambiente

Gli apparecchi elettrici vecchi sono materiali pregiati, non rientrano nei normali rifiuti domestici? Preghiamo quindi i gentili clienti di contribuire alla salvaguardia dell'ambiente e delle risorse e di consignare il presente apparecchio ai centri di raccolta competenti, qualora siano presenti sul territorio.

I. REGULI IMPORTANTE

Modeliams su silumokaiciu (spirale)

1. Akumuliuojanti šilum talpa litrais - ziureti II prieda
2. Silumos nuostoliai nulines akrovos metu - ziureti II prieda

III. APRASYMAS IR VEIKIMO PRINCIPAS

2.1. Controle-indicatoren (indicatoren)
