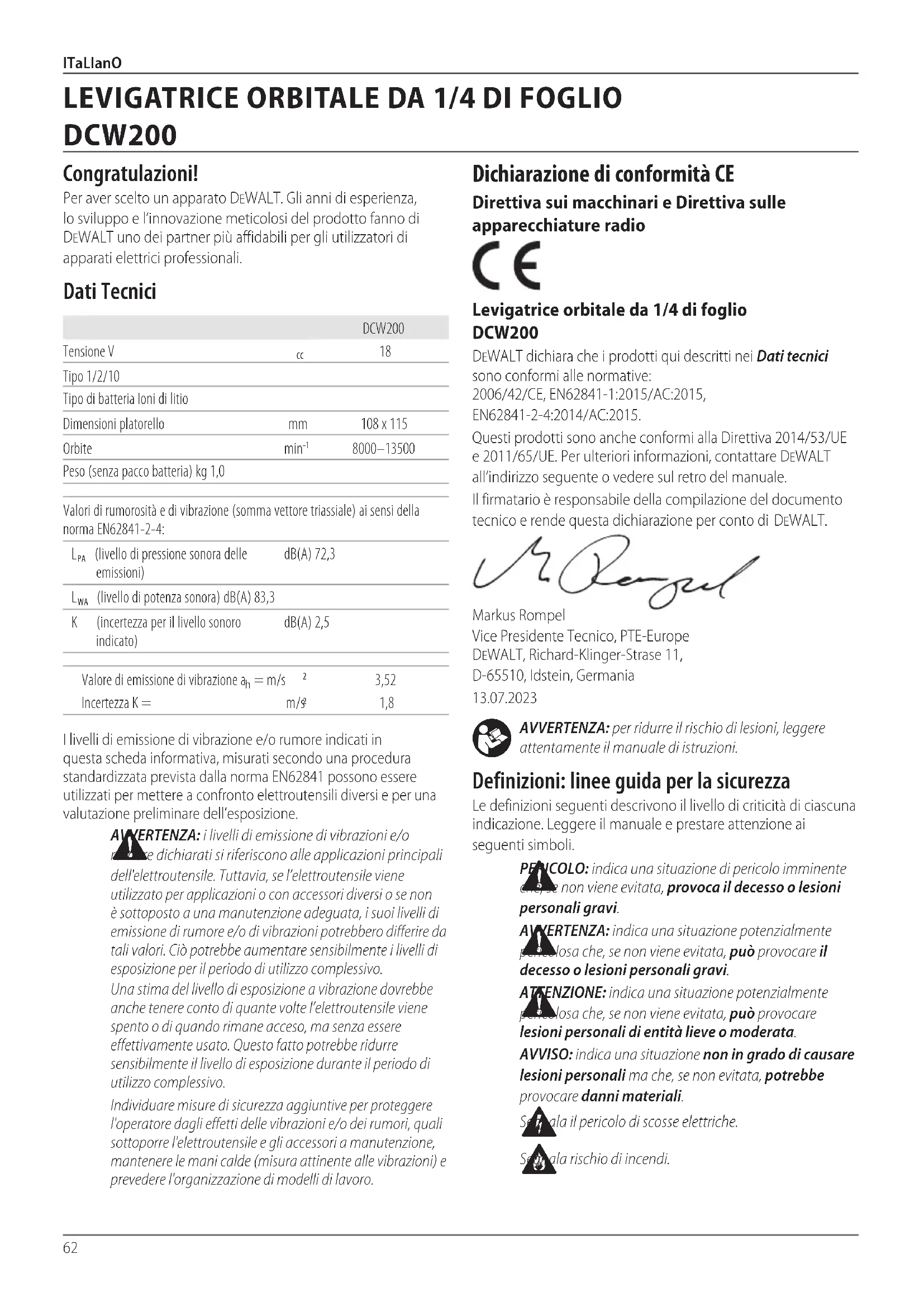

MANUALE UTENTE DCW200 DEWALT

Per aver scelto un apparato DEWALT. Gli anni di esperienza, lo sviluppo e l'innovazione metricolosi del prodotto fanno di DEWALT uno dei partner più fidabili per gli utilizzatori di apparati elettrici professionali.

Dati Tecnici

	DCW200
Tensione V	cc	18
Tipo 1/2/10
Tipo di batteria Ioni di litio
Dimensioni platorello	mm	108 x 115
Orbite	\( \mathbf{min}^{-1} \)	8000-13500
Peso (senza pacco batteria) kg 1,0
Valori di rumorosità e di vibrazione (somma vettore triassiale) ai sensi della norma EN62841-2-4:
L_{PA} (livello di pressione sonora delle emissioni)	dB(A) 72,3
L_{WA} (livello di potenza sonora) dB(A) 83,3
K (incertezza per il livello sonoro indicato)	dB(A) 2,5
Valore di emissione di vibrazione \( a_h = m/s^2 \)		3,52
Incertezza K=	m/9	1,8

I livelli di emissione di vibratione e/o rumore indicati in questa sched a informativa, misurati secondo una procedura standardizzata prevista alla norma EN62841 possono essere utilizzati per mettere a confronto elettroutensili diversi e per una valutazione preliminare dell'esposizione.

AVERTENZA: i livelli di emissione di vibrazioni e/o se dichiarati si riferiscono alle applicazioni principali dell'eletttroutensile. Tuttavia, se l'eletttroutensile viene utilizzato per applicazioni o con accessori diversi o se non è sottoposto a una manutenzione adeguata, i loro livelli di emissione di rumore e/o di vibrazioni potrebbero differire da tali valori. Ciò potrebbe aumento sensibilmente i livelli di esposizione per il periodo di utilizzo complessivo. Una stima del livello di esposizione a vibrazione dovrebbeanche tenere conto di quante volte l'eletttroutensile viene spento o di quando rimane acceso, ma sera essere effettivamente usato. Questo fatto potrebbe ridurre sensibilmente il livello di esposizione durante il periodo di utilizzo complessivo.

Individuare misure di sicurezza aggintive per proteggere l'operaore dagli effetti delle vibrazioni e/o dei rumori, quali sottoporre l'elettroutensile e gli accessori a manutenzione, mantenere le mani calde (misura attinente alle vibrazioni) e prevedere l'organizzazione di modelli di lavoro.

Dichiarazione di conformità CE Direttiva sui macchinari e Direttiva sulle apparecchiature radio

Levigatrice orbitale da 1/4 di foglio DCW200

DEWALT dichiara che i prodotti qui descriitti nei Dati tecnici sono conformi alle normative: 2006/42/CE, EN62841-1:2015/AC:2015, EN62841-2-4:2014/AC:2015.

Questi prodotti sonoanche conformi alla Direttiva 2014/53/UE e 2011/65/UE.Per ulteriori informazioni,contattare DEWALT all'indirizzo seguente o vedere sul retro del manuale. Il firmatario è responsabile della compilatione del documento tecnico e rende但这a dichiarazione perconto di DEWALT.

Markus Rompel
Vice Presidente Tecnico, PTE-Europe
DEWALT, Richard-Klinger-Strase 11, D-65510, Idstein, Germania
13.07.2023

AVVERTENZA: per ridurre il rischio di lesions, leggere attendamente il manuale di istruzioni.

Definizioni: linee guida per la sicurezza

Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti symboli.

PERICOLO: indica una situazione di pericolò imminente non viene evitata, provoca il decreso o lesions personali gravi.

AVERTENZA: indica una situazione potenzialmente pesuoloa che, se non viene evitata, puo provocare il decesso o lesioni personali gravi.

ATENZIONE: indica una situazione potenzialmente per la sua che, se non viene evitata, può provocare lezioni personali di entità lieve o moderata.

AVVISO: indica una situazione non in grado di causare lesions personali ma che, se non evitata, potrebbe provocare danni materiali.

Se nala il pericolo di scosse elettriche.

Sala rischio di incendi.

Batterie Caricatori/Tempi di Ricarica (Minuti)***
Cat # V	DC	Ah Peso (kg)		DCB104 DCB107		DCB112/DCB1102	DCB113	DCB115/DCB1104	DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90	X
DCB547/G	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034/G	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50
DCBP518/G	18	5,0	0,75	50	240	150	120	75	60	50	50	75	150

*Codice data 201811475B o successivo
**Codice data 201536 o successivo
***Questa matrice è solo indicativa; i tempi variano a seconda della temperatura e delle condizioni della batteria.

AVVERTENZE GENERALI DI SICUREZZA PER APPARATI ELETTRICI

AVERTENZA: leggere attendamente tutte les tenze, istruzioni, illustrazioni e specifiche

fornite con l'apparato. La mancata osservanza delle istruzioni seguenti può dar luogo a scossa elettrica, incendio e/o lesioni gravi.

CONSERVARE LE AVVERTENZE E LE ISTRUZIONI PER RIFERIMENTI FUTURI

Il termine "apparato elettrico"utilizzato nelle avventenze fa riferimento suaagli apparati alimentati a corrente (con cavo elettrico),sia a quelli a batteria (senza cavo).

1) Sicurezza Dell'area di Lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata.
Gli ambienti disordinati o scarsamente illuminati
favoriscono gli incidenti.
b) Non azionare gli apparati in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. Gli apparati elettrici creano scintille che possono incendiare le polveri o i fumi.
c) Durante l'uso di un apparato elettrico, tenere lontani i bambini e chiunque si trovi nelle vicinanze. Le restrazioni possono provocare la perdita di controllo.

2) Sicurezza Elettrica

a) Le spine dell'apparato elettrico devono essere adatte alla presa di alimentazione. Non modificare la spina in alcun modo. Non collegare un adattatore alla spina di un apparato elettrico dotato di scarico a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzato sempre le prese appropriate.
b) Evitare il contatto con superfici collegate con la terra, quali tubature, termosifoni, fornelli e

frigoriferi. Se il proprio corpo è collegato con la terra, il rischio di scossa elettrica aumenta.

c) Non esporre gli apparati elettrici alla pioggia o all'umidità. Se l'acqua entra nell'apparato elettrico aumenta il rischio di scossa elettrica.
d) Non utilizzato il cavo elettrico in modo improprio. Non utilizzato mai il cavo per spostare, tirare o scollegare l'apparato elettrico. Tenere il cavo elettrico lontano da fonti di calore,olio, bordi taglienti o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scossa elettrica aumenta.
e) Quando l'apparato elettrico viene impiegato all'aperto, utilizzato unicamente cavi di prolunga previsti per esterni. L'uso di un cavo elettrico adatto ad ambienti esterni riduce il rischio di scossa elettrica.
f) Se è non è possibile evitare l'uso di un apparato elettrico in ambienti umidi, usare una fonte di corrente protetta da un interrottore differenziale (salvavita). L'uso di un interrottore differenziale riduce il rischio di scossa elettrica.

3) Sicurezza Personale

a) Quando si utilizes un apparato elettrico evitare di distrarsi. Prestare attenzione a quello che si sta facendo eutilizzare il buon senso. Non utilizzato l'apparato elettrico quando si è stanchi o sotto l'effetto di droge, alcool o medicinali. Un solo attimo di distrazione durante l'uso di tali apparati potrebbe provocare gravi lesioni personali.
b) Indossare abbligamento di protezione adeguato. Utilizzare sempre protezioni oculari. L'uso di abbligamento di protezione quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, caschi di sicurezza

o protezioni uditive, in condizioni opportune consente di ridurre le lesioni personali.

c) Evitare avvii involontari. Assicurarsi che l'interruttore sa in posizione di spento prima inserire l'alimentazione elettrica e/o il blocco batteria e prima di afferrare o trasportare l'apparato. Il trasporto di apparati elettrici tenendo il dito sull'interruttore o quando sono collegati alla rete elettrica con l'interruttore nella posizione di accesso provoca incidenti.
d) Prima di accendere l'apparato elettrico, rimuovere eventuali chiavi o utensili di regolazione. Un utensile di regolazione o una chiave fissati su una parte rotante dell'apparato elettrico possono provocare lesioni personali.
e) Non sporgersi. Mantenere sempre una buona stabilità al suolo ed equilibrio. Ciò consente un migliorare controlo dell'apparato nelle situazioni impreviste.
f) Indossare vestiario adeguato. Non indossare abiti lenti o gioielli. Tenere capelli, vestiti e guanti lontano dalle parti in movimento. Abiti lenti, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g) Se i dispositiivi sono forniti di collegamento con l'attrezzatura di aspirazione e raccolta delle polveri, assicurarsi che siano collegati e utilizzati correttamente. La raccolta delle polveri cui ridurre i pericoli legati a queste ultimate.
h) Non lasciare che la familiarità acquisita dall'uso Frequentedegli utensili induca aCEDERE alla tentazione diignoreare i principi diutilizzo sicuro degli stessi. Un'azione imprudente potrebbe provocare lesioni gravi in una frazione di secondo.

4) Uso e Manutenzione Dell'apparato Elettrico

a) Non forzare l'apparato. Utilizzare un apparato adatto al lavoro da eseguire. L'apparato lavora meglio e con maggior sicurezza se utilizzato secondo quando è stato previsto.
b) Non utilizzato l'apparato se l'interruttore non permette l'accensione o lo spegnimento. Qualsiasi apparato elettrico che non possa essere controllato tramite l'interruttore è pericoloso e delve essere riparato.
c) Scollegare la spina alla presa di corrente e/o la batteria dall'elettroutensile, se staccabile, prima di effettuire qualsiasi tipo di regolazione, cancellare gli accessori o riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare l'apparato accidentalmente.
d) Riporre gli apparati non utilizzati fuori alla portata dei bambini ed evitarne l'uso da parte di persone che hanno poca familiarità con l'apparato elettrico e con le presenti istruzioni. Gli apparati elettrici sono pericolosi in mano a persona inesperte.
e) Eseguire una manutenzione adeguata degli apparati elettrici. Verificare il cattivo allineamento e inceppamento di parti mobili, la rottura di componenti egni altra condizione che possa

influire sul funzionamento degli apparati. Se danneggiato, far riparare l'apparato elettrico prima dell'uso. Molti incidenti sono provocati da apparati elettrici su cui non è stata effettuata la corretta manutenzione.

f) Tenere gli utensili da taglio affidavit e puliti. La manutenzione corretta degli utensili da taglio con bordi affidavit riduce le probabilità di inceppamento e ne facilità il controllo.
g) Utilizzato l'apparato elettrico, gli accessori, le punte ecc., rispettoando le presenti istruzioni e tenendo in considerazione le condizioni di funzionamento e il lavoro da eseguire. L'utilizzo dell'apparato elettrico per impieghi diversi da quelli previsti cui provocare situazioni di pericolò.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite eenza tracce di olio o grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in modo sicuro l'utensile nel caso di imprevisti.

5) Uso e Manutenzione Della Batteria

a) Ricaricare l'apparato esclusivamente con il caricabatteria specificato dal produttore. Un caricabatteria adatto a un determinato tipo di batteria cui provocare il rischio di incendio se utilizzato con un pacco batteria differente.
b) Gli apparati elettrici vanno usati esclusivamente con i pacchi batteria specificatamente indicati. L'utilizzo di agli altri pacco batteria crea rischio di lesioni e d'incendio.
c) Se il pacco batteria non è utilizzato tenerlo lontano da oggetti di metallo come fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono provocare un contatto dei terminali. Il corto circuito dei terminali della batteria può provocare usioni o un incendio.
d) In condizioni di uso excessivo è possibile che la batteria espella del liquido; evitarne il contatto. In caso di contatto, sciacquare abbondamente con acqua. Se il liquido viene a contatto con gli occhi, consultare un medico. Il liquido emesso alla batteria può causare irritazioni o usioni.
e) Non utilizzare un pacco batteria o un utensile danneggiati o modificati. Le batterie danneggiate o modificate potrebbero manifestare un comportamento imprevedibile, con la possibilità di causare un'esplosion o un incendio.
f) Non esporre una batteria o un utensile al fuoco o a temperature elevate. L'esposizione al fuoco o a una temperatura superiore a 130^ potrebbe provocare un'esplosione.
g)Seguire toutes le istruzioni per la carica e non caricare la batteria o l'utensile a una temperatura che non rientri nell'intervallo di valori specificato nelle istruzioni. Una ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell'intervallo di valori

specificato potrebbe danneggiare la batteria augmentando il rischio d'incendio.

6) Assistenza

a) L'apparato elettrico deve essere riparato da personale qualificato, che utilizzi ricambi originali identici alle parti da sostituire. In questo modo viene garantita la sicurezza dell'apparato elettrico.
b) Non riparare le batterie danneggiate. Gli interventi di riparazione sulle batterie devono essere eseguiti dal costruttore o da fornitori di assistenza autorizzati.

Istruzioni di sicurezza aggintive per le levigatrici orbitali

• Fissare sempre il pezzo da lavoraretramite un dispositivo di serraggio o in una morsa da banco in modo tale che non possa muoversi durante la lavorazione.
• Non sovraccaricare la macchina esercitando una pressione eccessiva! I migliori risultati di levigatura si ottengono con una pressione di applicazione moderata. La capacité e la qualità di levigatura dipendono principalmente dalla selezione dell'abrasivo corretto.
• Indossare sempre protezioni per gli occhi e un respiratore durante la levigatura.
• La carteggiatura della vernice a base di piombo non è raccomanda. Prima di carteggiare la vernice vedere le Precauzioni da adottare durante la carteggiatura di superfici verniciate per ulteriori informazioni.
• Non utilizzato l'unità se il sacchetto raccogliolvero o il sistema di raccolta della polvere non è installato.
  Pulire periodicamente I'eeltroutensile.
• Svuotare spesso il sacchetto raccoglipolvere, soprattutto durante la levigatura di superfici rivestite in resina, come poliuretano, vernici, gomma lacca, ecc. Smaltire le particelle di polvere rivestite secondo le linee guidale del produttore finale, o ripore in un contentatore di metallo con un coperchio metallico a chiusura ermetica. Rimuovere quotidianamente le particelle di polvere rivestite dai locali. Le particelle di polveri fini di levigatura accumulate potrebbero prendere fuoco spontaneamente e provocare un incendio.
• Attendere sempre che la levigatrice si sua completeness arrestata prima di posarla.

Caricabatterie

I caricabatteria DEWALT non richiedono alcuna regolazione esono progettati per funzionare nel modo più semplice possibile.

Sicurezza elettrica

Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. Verificare sempre che la tensione del pacco batteria corrisponda alla tensione della targhetta. Assicurarsianche che la tensione del caricabatterie corrisponda a那一a di rete.

L'apparato DEWALT possie de doppio isolamento secondo la normativa EN60335, perché non è necessario il collegamento a terra.

Se il cavo di alimentazione è danneggiato, deve essere riparato esclusivamente da o da un centro di assistenza autorizzato.

CH Per la sostituzione del cavo di alimentazione,utilizzare sempre la spina di tipo prescritto.

Tip11 per la classe II (doppio isolamento) - utensili elettrici

Tip12 per la classe I (messa a terra) - utensili elettrici

Gli appearecchi portatili,utilizzati in ambiente esterno, devono essere collegati ad un interruptore differenziale.

Utilizzo di un cavo di prolunga

Non si dovrebbe mai utilizzato un cavo di prolunga se non assolutamente necessario. Utilizzato un cavo di prolunga omologato, adatto alla presa di ingresso del caricabatterie (vedere i Dati Tecnici). La sezione minima del conduttore è 1mm^2 e la lunghezza massima è 30m

Se siutilizza un cavo in bobina, srotolarlo completamente.

Istruzioni di sicurezza importanti per tutti i caricabatteria

CONSERVARE LE PRESENTI ISTRUZIONI: il presente manuale contiene importanti istruzioni di sicurezza e di funzionamento per caricabatterie compatibili (vedere Dati Tecnici). Prima di utilizzare il caricatore, leggere tutte le istruzioni e gli avvertimenti contrassegnati sul caricatore, la batteria e il prodotto che funzione con la batteria.

AVERTENZA: rischio di scossa elettrica. Non far penetrare alcun liquido dentro al caricabatterie. Pericolodi scossa elettrica.

AVERTENZA: consigliamo l'utilizzo di un dispositivo di corrente residua con una corrente nominale residua di 30mA o inferiore.

ATTENZIONE: rischio di incendio. Per ridurre il rischio di I, caricare solamente batterie ricaricabili DEWALT. Tipi diversi di batterie potrebbero scoppiare provocando lesioni personali e danni.

ATTENZIONE: i bambini devono essere sorvegliati per assecurarsi che non giochino con l'apparecchio.

AVVISO: in determinate condizioni, con il caricatore inserito nella presa di currente, i contatti di carica esposti all'interno del caricabatterie possono essere circuitati da materiale estraneo. Materiali estranei di natura conducittiva quali, a titolo esemplificativo, ma non ESAustivo, lana d'acciaio, fogli di alluminio o qualsiasi accumulo di particelle metalliche devono essere tenuti lontano dalle cavità del caricabatterie. Staccare sempre il caricabatterie alla presa quando il pacco batteria non è in sede. Staccare il caricabatterie alla presa prima di cominciare a pulirlo.

• NON provare a caricare il pacco batterie con qualsiasi altro caricabatteria diverso da quelli di questo manuale. Il caricabatterie e il pacco batteria sono progettati specificamente per lavorare insieme.
• Questi caricabatteria non sono previsti per alcun altro utilizzato diverso dal caricare le batterie ricaricabili DEWALT. Ogni utilizzato diverso comporta rischio di incendio, scossa elettrica o folgorazione.

ITALIANO

Non esporre il caricabatteria a pioggia o neve.
- Per staccare alla presa il caricabatterie, tirare la spina e non il cavo. Ciò riduce il rischio che si danneggino entrambi.
- Assicurarsi che il cavo sia posto in modo da non essere calpestato, non faccia inciampare o altri che lo possa danneggiare o sollecitare.
- Non utilizzato un cavo di prolunga se non è strettamente necessario. L'utilizzo di cavi di prolunga non idonei cui dar luogo a rischio di incendio, scossa elettrica o folgorazione.
Non mettere alcun oggetto sopra il caricabatteria e non appoggiare il caricabatteria su superfici morbide che potrebbero bloccare le fessure di ventilazione e causare calore interno eccessivo. Tenere il caricabatteria lontano da qualsiasti fonte di calore. Il caricabatteria viene ventilato con le fessure sopra e sotto l'alloggiamento.
Non lavorare con un caricabatteria che abbia il cavo o la spina danneggiati—farli sostituire immediatamente.
Non azionare il caricabatteria se ha preso un forte colpo, è caduto o è stato danneggiato in quale altri modo. Portarlo in un centro di assistenza autorizzato.
- Non smontare il caricabatteria; quando è necessaria assistenza o riparazione, portarlo in un centro di assistenza autorizzato. Un montaggio sbagliato comporta il rischio di scossa elettrica, folgorazione o incendio.
- Nel caso in cui il cavo di alimentazione fosse danneggiato, è necessario farlo sostituire immediatamente dal produttore, o dal suo agente o da persona qualificate per evitare pericoli.
- Staccare il caricabatterie alla presa prima di qualsiastipo di pulizia. Ciò riduce il rischio di scossa elettrica. La rimozione del pacco batteria non riduce tale rischio.
Non tentare MAI di collegare fra loro 2 caricabatteria.
- Il caricabatteria è progettato per funzionare con la corrente elettrica da 230V standard di rete. Non tentare di utilizzato con una tensione diversa. Ci non vale per i caricabatterie da veicolo.

Caricamento di una batteria (Fig. B)

1. Collegare il caricatore ad una presa adatta prima di inseire il gruppo batterie.
2. Inserire il pacco batteria 15 nel caricabatteria, assicurandosi che sia complemente posizionato nel caricabatteria. La luce rossa (in carica) lampeggia ripetutamente,indicando che è iniziato il processo di carica.
3. Il completamento della carica sare indica da luce rossa che rimane continuamente accesa. Il pacco batteria è completamente carico e può essere utilizzato in quello momento o lasciato nel caricabatterie. Per rimuovere il pacco batteria dal caricabatterie, premere e tenere premuto il pulsante di sblocco della batteria 4 sul pacco batteria.

NOTA: per garantire la massima prestazione e durata delle batterie Li-Ion, caricare completeness il pacco batteria prima di utilizzato per la primaolta.

Funzionamento del caricabatterie

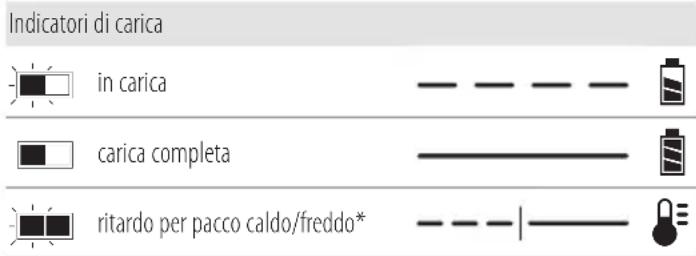

Consultare gli indicatori sottostanti per lo stato di carica del pacco batteria.

• La spia rossa continuerà a lampeggiare, ma una spia dell'indicatore gialla sare è illuminata durante questa operazione. Una volta che la batteria avrà raggiunto una temperatura adeguata, la spia gialla si spegnerà e il caricabatteria riprenderà la procedura di caricamento.

I caricabatteria compatibili non caricheranno un pacco batteria difettioso. Il caricabatteria indichera una batteria difettosa e non si illuminerà.

NOTA: Anything potrebbe can indicate a problem in the caricabatteria.

Se il caricabatteria indica un problema, portare il caricatore e il pacco batteria presso un centro di assistenza autorizzato per essere testati.

Ritardo pacco caldo/freddo

Quando il caricabatteria rileva una batteria troppo calda o troppo fredda avvia automaticamente un ritardo pacco caldo/ freddo, sospending il caricamento finché la batteria non ha raggiunto la temperatura appropriata. Il caricabatteria quindi passa automaticamente alla modalità di caricamento del pacco. Questa funzione garantisce la massima durata della batteria. Un pacco batteria freddo si caricherà a una velocità più lenta rispetto a un pacco batteria caldo. Il pacco batteria si caricherà a una velocità rallentata per tutto il ciclo di caricamento e non tornera alla velocità di caricamento massimaanche se la batteria si scalda.

Il caricabatterie DCB118 è dotato di una ventola interna progettata per raffreddare il pacco batterie. La ventola si accende automaticamente quando il pacco batteria necessita di essere raffreddato. Non utilizzato mai il caricabatterie se la ventola non funziona correttamente o se le aperture di ventilazione sono bloccate. Non permettere a corpi estranei di entrare all'interno del caricabatterie.

Sistema di protezione elettronico

Gli apparati XR Li-lon (agli ioni di litio) sono progettati con un sistema di protezione elettronico che salvaguarda la batteria da sovraccarico, surriscaldamento o scaricamento completo.

L'apparato si spegnerà automaticamente se dovesse scattare il Sistema di Protezione Elettronico. In tal caso, riporre la batteriaagliioni di litio sul caricatore finché non è completamente carica.

Montaggio a parete

Questi caricabatterie sono progettati per essere montabili a parete o per sedersi in posizione verticale su un piano o una superficie di lavoro. Durante il montaggio a parete, individuare il caricabatterie a portata di una presa elettrica, e lontano da un angolo o altri ostacoli che possano impedire il flusso d'aria. Utilizzato il retro del caricabatterie come modello per

la posizione delle viti di montaggio sulla parete. Montare il caricabatterie in modo sicuro utilizzato viti per cartongesso (acquistate separamente) di almeno 25,4mm di lunghezza con un diametro della testa della vite di 7 - 9mm , fissata nel legno a una profondità ottimale lasciando circa 5,5mm della vite esposti. Allineare le fessure sul retro del caricatore con le viti a vista e inserirle fino in fondo nelle fessure.

Istruzioni di pulizia per il caricabatteria

AVERTENZA: rischio di scossa elettrica. Scollegare il caricabatteria alla presa di alimentazione CA prima della pulizia. è possibile rimuovere lo sporco e il grasso dall'esterno del caricabatteria utilizzando un panno o una spazzola morbida non metallica. Non utilizzato acqua o soluzioni detergenti. Non far penetrare del liquido all'interno dell'apparato, e non immergere alcuno dei loro componenti direttamente in un liquido.

Pacco battery

Istruzioni di sicurezza importanti per tutti i pacchi batteria

Con l'ordine dei pacchi batteria di ricambio, assicurarsi di includere il loro numero di catalogo e la tensione.

Quando si après la scatola, il pacco batteria non è carico completeness. Prima di utilizzato il pacco batteria e il caricabatterie, leggere le istruzioni di sicurezza seguenti. Seguire poi le procedure di carica descrirente.

LEGGERETUTTELEISTRUZIONI

• Non caricare o utilizzato la batteria in ambienti con atmospera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. L'inserimento o la rimozione della batteria dal caricabatterie cui incendiare le polveri o i fumi.
• Non forzare il pacco batteria nel caricabatteria. Non modificare il pacco batteria in modo da farlo entrare in un caricabatteria non compatibile siccome il pacco batteria potrebbe rompersi e provocare gravi lesionsi personali.
• Caricare i pacchi batteria solo nei caricabatteria DEWALT.
• NON spruzzare o immerge in acqua o in altri liquidi.
  Non conservare o utilizzato l'apparecchio e il pacco batteria in luoghi in cui la temperatura potrebbe scendere al di sotto di 4^ (39,2^) (come capannoni esterni o edifici metallici in inerno) o raggiungere o superare i 40^ (104^) (come capannoni esterni o edifici metallici in estate).
• Non bruciare il pacco batteriaanche se è seriamente danneggiato o è completamente ESAusto. Il pacco batteria può esplodere segettato nel fuoco. Se vengono bruciati dei pacchi batteriaagliioni di litio, si creano fumi e materiali tossici.
• Se il contento della batteria viene a essere con la pelle, lavare immediatamente con sapone delicato e acqua. Se il liquido della batteria raggiunge gli occhi, sciacquare con acqua gli occhi aperti per 15 minuti o fino a quando cessa l'irritazione. Se sono necessarie cure mediche,

I'elettrolito della batteria è composto da una miscela di carbonati organici liquidi e di sali di litio.

• Il contentuto delle celle della batteria aperta può causare irritazione delle vie respiratoriè. Far circolare aria fresca. Se il sintomo persistsiste, rivolgersi a cure mediche.

AWERTENZA: rischio di incendio. Il liquido della batteria si pue incendiare se esposto a scintilla o a fiamma.

AWERTENZA: non cercare mai di aprire il pacco. la per alcun motivo. Se l'involucro del pacco batteria è lesionato o danneggiato, non inserirlo nel caricabatterie. Non schiacciare, far cadere o danneggiare il pacco batteria. Non utilizzato un pacco batteria o un caricabatterie che abbia subito un forte colpo, sua caduto, sua stato travolto o danneggiato in quale modo (per esempio forato con un chiodo, battuto con un martello, calpestato). Pericolo di scossa elettrica o folgorazione. I pacchi batteria danneggiati dovrebbero essere inviati al centro assistenza per il riciclaggio.

AVERTENZA: pericolo d'incendio. Non conservare o portare il pacco batteria in modo tale che degli oggetti metallici possano entrare a contatto con i terminali esposti della batteria. Per esempio, non ripore il pacco batteria in grembiuli, tasche, cassette degli attrezzi, scatole kit prodotto, cassetti, ecc, con chiodi, viti, chiavi, etc.

ATIENZIONE: quando non viene usato, appoggiare. Apparato di bianco su una superficie stabile, dove non ci sa rischio di inciampare o di cadere. Alcuni apparati con pacchi batterie grande possono rinanere in piedi poggiano sul pacco batteria ma potrebbero cadere lavorente.

Trasporto

AWERTENZA: pericolo d'incendio. Il trasporto delle batterie cui poto causare incendi se i terminali della batteria entrano inavvertamente a contatto con materiali conduitti. Durante il trasporto delle batterie, assicurarsi che i terminali della batteria siano protetti e ben isolati da materiali che potrebbero entrare in contatto conassi e causare un corto circuito.

NOTA: queste luci sono intese per l'illuminazione della superficie di lavoro immediata e non devono essere usate come torcia.

Le batterie DeWALT sono conformi a tutte le norme di trasporto in vigore come prescritte dalle normative del settore e legali che includono la Raccomandazione NU sul trasporto di merci pericolose; le normative sulle merci pericolose dell'Associazione di trasporto aeroi internazionale (IATA), le normative internazionali marittime sulle merci (IMDG) e l'Accordo europeo concennte il trasporto stradale internazionale di merci pericolose (ADR). Le celle e le batterieagli ioni di litio sono state testate conformmente alla sezione 38,3 delle Raccomandazioni NU sul Manuale di Test e Criteri per il Trasporto di merci pericolose.

Nella maggior parte dei casi, la spedizione di un pacco batteria DEWALT sare esentata alla classificazione di Materiale pericoloso Classe 9 pienamente regolamentato. In generale, solo le spedizioni contenti una batteriaagli ioni di litio con una

classe superiore a 100 wattore (Wh) richiedera una spedizione.
Classe 9 pienamente regolamentata. Tutte le batterieagli ioni di litio hanno la potenza in wattoraindicata sulla confezione.
Inoltre, a causa della complessità della regolamentazione,
DeWALT sconsiglia la spedizione aerea delle sole batterieagli ioni di litio a prescindere alla classificazione in wattora. Le
spedizioni di utensili con batterie (kit combo) possono essere
effettuate per via aerea accetto salvo che la classificazione in
wattore della batteria non sia superiore a 100 Wh.

A prescindere che una spedizione sia considerata esente o pienamente regolata, è di responsabilità dei trasportatori consultare le ultime normative concentri i requisiti di imballaggio/etichettatura/contrassegno e documentazione.

Le informazioni cont∉ne nella presente sezione sono fornite in buona fede e si ritengono accurate al momento della creazione del documento. Tuttavia, non è viene fornita alcuna garanzia implicita o esplicità. è di responsabilità dell'acquirente assicurarsi che le proprie attività sa conformi alle normative in vigore.

Trasporto della batteria FLEXVOLT™

La batteria DEWALT FLEXVOLT ha due modalità: Uso e Trasporto.

Modalità Uso: quando la batteria FLEXVOLT™ è utilizzata autonomamente o si trova in un prodotto DEWALT 18V, funzionera come batteria da 18V. Quando la batteria FLEXVOLT™ si trova in un prodotto da 54V o 108V (due batterie da 54V), funzionera come batteria da 54V.

Modalità Trasporto: quando viene inserito il coperchio sulla batteria FLEXVOLT™, la batteria è in modalità trasporto. Conservare il coperchio per la spedizione.

In modalità Trasporto, le celle sono elettricamente scollegate all'internalo del pacco risultando in 3 batterie con un wattora più basso (Wh) rispetto a 1 batteria con un wattora superiore. La quantità superiore di 3 batterie con un wattora inferiore può esentare il pacco da determinate norme di spedizione imposte

sulle batterie con wattora superiore.

Per esempio, la
classificazione di Trasporto
Wh potrebbe indicare

Esempio di marcatura sull'etichetta d'uso e trasporto

Use: 108 Wh

Transport:3x36 Wh

3 x 36 Wh, overo 3 batterie di 36 Wh ciascuna. La classificazione di Utilizzo Wh potrebbe indicare 108 Wh (1 batteria implicita).

Istruzioni per la conservazione

1. Ilippo migliorere per la conservazione è un luogo fresco e asciutto, non illuminato direttamente dal sole e protetto da excessive temperature calde o frede. Per ottenerile massimo di prestazioni e di durata alla batteria, conservare i pacchi batteria a temperatura ambiente quando non utilizzati.
2. Per la conservazione nel lungo periodo, si raccomanda di ridirare un pacco batteria complemente carico in un luogo fresco e asciutto fuori dal caricabatteria per risultati ottimali.

NOTA: i pacchi batteria non devono essere conservati completamente privi di carica. Il pacco batteria dovrè essere ricaricato prima dell'uso.

Targhette sul caricabatterie e sul pacco batteria

Oltre ai symboli utilizzati nel presente manuale, le etichette sul caricabatteria e il pacco batteria riportano i seguenti symboli:

Leggere il manuale d'istruzioni prima dell'uso.

Vedere i Dati Tecnici per il tempo di ricarica.

Non toccare con oggetti conduitti.

Non caricare pacchi batteria danneggiati.

Non esporre all'acqua.

Far sostituire immediatamente i cavi difettosi.

Caricare esclusivamente a temperature tra 4^ e 40^ .

Solo per uso interno.

Smaltire il pacco batteria con la dovuta attenzione per l'ambiente.

Caricare i pacchi batteria DEWALT escludamente con i caricabatteria designati da DEWALT. Il caricamento di pacchi batteria diversi da quelli designati da DEWALT con un caricabatteria DEWALT potrebbero causare un'esplosione o comportare altre situazioni di pericol.

Non bruciare il pacco batteria.

UTILIZZO (senza il tappo di trapposto). Esempio: la classificazione Wh indica 108 Wh (1 batteria con 108 Wh).

TRASPORTO (con tacco di trasporto incorprio). Esempio: la classificazione Wh indica 3 × 36 Wh (3 batterie di 36 Wh).

Tipodibattery

E possibile utilizzare i seguenti modelli di pacchi batteria: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034, DCBP034G, DCBP518, DCBP518G. Per ulteriori informazioni consultare la sezione "Dati tecnici."

Contenu della confezione

La confezione contiene:

1 Levigatrice orbitale da 1/4 di foglio
1 Perforatore di carta abrasiva
1Sacchettoraccoglipolyvere

1 Pacco batteria agli ioni di litio (modelli C1, D1, E1, G1, H1, L1, M1, P1, Q1, S1, T1)
2 Pacchi batteria agliioni di litio(modelli C2, D2, E2, G2, H2, L2, M2, P2, Q2, S2, T2)
3 Pacchi batteria agli ioni di litio (modelli C3, D3, E3, G3, H3, L3, M3, P3, Q3, S3, T3)
1 Manuale diistruzioni

nOTa: i pacchi batteria, i caricabatterie e le cassette di trasporto non sono inclusi nei modelli N. Le batterie e i caricabatterie non sono inclusi nei modelli NT. I modelli B includono le batterie Bluetooth®.

nOTa: il marchio e i loghi Bluetooth® sono marchi registrati di proprietà di Bluetooth®, SIG, Inc., e qualsiasi utilizzo di tali marchi da parte di DEWALT è concesso in licenza. Altri marchi e nomi commerciali sono di proprietà dei rispetti titolari.

• Verificare se sono presenti eventuali danni all'elettroutensile, ai componenti oagli accessori che possano essere avvenuti durante il trasporto.
• Prima di utilizzare il prodotto, prendersi il tempo per leggere e comprendere a fondo quello manuale.

Riferimenti sull'apparato

Sull'apparato sono presenti i seguenti simboli:

Leggere il manuale d'istruzioni prima dell'uso.

Utilizzare protezioni acustiche.

Utilizzare protezioni oculari.

Posizione del codice data (Fig. A)

Il codice data di produzione 12 consiste in un anno a 4 cifre seguito da una settimana a 2 cifre ed è esteso da un codice di fabbrica a 2 cifre.

Descrizione (Fig. A)

ALWERTENZA: non modificare mai l'eeltroutensile ne sa sua parte. Ne potrebbero derivare danni materiali o lesioni alle persone.

1Fermo di fissaggio
2 Selettore di controllo della velocità
3 Platorello di levigatura
4 Sacchetto raccoglipolvere
5 Interruttore di accensione/ specnimento
6 Impugnatura principale

Uso previsto

Questa levigatrice orbitale da 1/4 di foglio è stata progettata per levigare legno, metallo, plastica e superfici verniciate. Utilizzato esta levigatrice da un quarto di foglio esclusivamente per carteggiare a secco.

nOnutilizzarla in condizioni di umidita o in presenza di liquidi inflammabili ogas.

Questa levigatrice orbitale da 1/4 di foglio è un eletttroutensile professionale

nOn consentire ai bambini di venire a contatto con l'elettroutensile. L'uso di quello elettroutensile da parte di persona inesperte deve avvenire sotto sorvegianza.

• Questo prodotto non è destinato all'uso da parte di persona di qualsiasi età con capacità fisiche, sensoriali o mentali ridotte o privè di esperienza e conoscenza, a meno che siano sorvegliate o abbiano ottenuto istruzioni riguardo all'uso dell'eletttroutensile da parte di una persona responsable della loro sicurezza. I bambini non devono mai essere lasciati da soli con questo prodotto.

ASSEMBLAGGIO REGOLAZIONI

AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'elettroutensile e scollegarlo alimentazione prima di eseguire qualsi regolazione o rimuovere/installare dotazioni o accessori. Un avvio accidentale più provocare lesioni alle persone.

AVERTENZA:utilizzare esclusivamente pacchi batteria e Batterie DEWALT.

Installazione e rimozione del pacco batteria dall'eletttroutensile (Fig. B)

nOTa: assicurarsi che il pacco batteria 15 sua completeness carico.

Instrimento del pacco batteria nell'impugnatura dell'eletttroutensile

1. Allineare il pacco batteria alle guide all'interno dell'impugnatura dell'eletttroutensile (Fig.B).
2. Far scorrere il pacco batteria nell'impugnatura finché sare saldamente alloggiato nell'elettroutensile e assicurarsi di sentire lo scatto dell'aggancio in sede.

Rimozione della batteria dall'eletttroutensile

1. Premere il pulsante di rilascio batteria 4 ed estrarre con decisione il pacco batteria dall'impugnatura dell'elettrotensile.
2. Inserire il pacco batteria nel caricabatterie come descripto nella sezione relativa al caricabatterie di questo manuale.

Pacchi batteria con indicatore del livello di carica (Fig. B)

Alcuni pacchi batteria DEWALT includono un indicatore di carica costituito da tre spie a LED verdi che si illuminano, migliorando il livello di carica residua del pacco batteria.

Per azionare l'indicatore di carica mantenere premuto il rispetto tasto. Una combinazione di tre spie a LED verdi si illumina per migliorare il livello di carica residua. Se il livello di carica del pacco batteria scende al di fatto del limite utilizzabile, le spie dell'indicatore non si illuminano e sare necessario ricaricare il pacco batteria.

nOTa: l'indicatore di carica在哪？Esso non indica la funzionalità

dell'elettroutensile ed è soggetto a variazioni in base ai componenti del prodotto, alla temperatura e all'applicazione da parte dell'utilizzatore finale.

Fissaggio della carta abrasiva

Questa levigatrice orbitale è stata concepita per l'uso con 1/4 di foglio di carta abrasiva. Un quarto di foglio di carta abrasiva misura 114,3 x 139,7 mm. Per ottenero questo formato è possibile:

a. tagliare un foglio intero di carta abrasiva di 228,6 x 279,4 mm in fogli di 114.3 mm x 139.7 mm, pari a 1/4 del foglio intero;
b. tagliare la metà di un foglio intero di carta abrasiva in due fogli di 114.3 x 139,7 mm ciascuno;
c. utilisezare carta abrasiva pre-tagliata di 114,3× 139,7mm disponibile con un supplemento di prezzo.

Montaggio dei fogli di carta abrasiva (Fig. C-G)

Montaggio di fogli di carta abrasiva standard (Fig. C-F)

1. Ammorbidire la carta abrasiva rigida tirandola sul bordo a 90^ di un ravolo o su un altro bordo diritto, come illustrato nella Fig. C. Ammorbidire in particolare i bordi del foglio da fissare.
2. Rilasciare la morsa di fissaggio della carta abrasiva posteriori 15 sollevando i fermi di fissaggio laterali 1 e disinserendoli dalle linguette 16 sulla piastra di base/sul platorello 3, come illustrato nella Fig. D.
3. Sbloccare la morsa di fissaggio della carta abrasiva(10, Fig. E) esercitando pressione e mantenendo premuto il relativo pulsante 17 e inflare il bordo di 115mm della carta abrasiva sulla rispettova morsa di fissaggio anteriore, finché esta tocca contro le nervature di delimitazione della carta 18. Rilasciare la morsa di fissaggio della carta abrasiva anteriore per fissare la parte anteriore della carta.
4. Tendere la carta sulla piastra di base/sul platorello 3 e iniziare a ruotare la morsa di fissaggio della carta abrasiva posteriore 15 fino alla rispettova posizione di bloccaggio. Bloccare uno dei fermi di fissaggio laterali 1 positioningandolo diaestro la linguetta (16, Fig. F) sulla piastra di base/sul platorello, quando ripetere l'operazione per il secondo fermo di fissaggio laterale.
5. Se si utilizes la funzione di aspirazione delle polveri, perforare la carta abrasiva (vedere la sezione Perforatore della carta abrasiva).

Montaggio di fogli di carta abrasiva con Velcro (Fig. G)

1. Appoggiare la levigatrice orbitale su un ravolo, con la piastra di base/il platorello 3 rivolta/o versus l'alto.
2. Posizione are il foglio di carta abrasiva direttamente sopra la piastra di base/il platorello.

3. Tenere ferma/o la piastra di base/il platorello con una mano e allineare i fori per l'aspirazione delle polveri 20.

4. Premere saldamente il foglio di carta abrasiva sulla piastra di base/sul platorello.

Perforatore di carta abrasiva (Fig. H1, H2)

ATENZIONE: spegnere l'eeltroutensile e rimuovere i so batteria prima di eseguire regolazioni o di rimuovere o installare dotazioni o accessori. Assicurarsi che l'interruttore sa in posizione di spegnimento.

In dotazione con la levigatrice orbitale viene fornito un perforatore di carta abrasiva 11 che consente di eseguire fori nella carta abrasiva standard rendendo possibile l'aspirazione delle polveri.

Per perforare la carta abrasiva

Installare il foglio di carta abrasiva seguito le istruzioni riportate in quello manuale. Con la levigatrice orbitale spenta e il pacco batteria rimioso, posizionare il perforatore sulla carta abrasiva in modo che le linguette sui bordi del punzonatore si trovino contro due lati adiacenti qualsiasi del platorello, come illustrato. Premere il perforatore contro il platorello cosicché le 8 punte penetreranno la carta, come molto nella Fig. H1. (Premere il perforatore contro il platorello fino in fondo.) Rimuovere il perforatore e la carta abrasiva sarezza!.

Un metodo alternativo per perforare la carta abrasiva consiste nel fissare saldamente il perforatore su una superficie di lavoro idonea. A tale scopo nel perforatore sono previsti due fori. Utilizzare n.8 viti a testa piatta. Premere la levigatrice orbitale (con la carta abrasiva montata) sul perforatore.

Interruttore (Fig. A)

Per accendere l'unità, premere il lato dell'interruttore con protezione anti-polvere 5 che corrisponde al symbolo "I." Per spagnere l'unità, premere il lato dell'interruttore che corrisponde al symbolo "O".

Selettore di controllo della velocità (Fig. A)

Il selettore di controllo della velocità 2, molto in Figura A, consente di aumento o diminuire la velocità da 8000-13500 orbite al minuto. L'impostazione della velocità ottimale per ciascuna applicazione dipende in larga misura delle preferenze personali. In genere, si consiglia di utilizzato un'impostazione superiore su materiali più duri e un'impostazione inferiore su materiali più morbidi. La Frequenza di rimozione del materiale aumento all'aumentare della velocità.

UTILIZZO

Istruzioni per l'uso

AWERTENZA: atteneri sempre alle istruzioni di sicurezza e normative in vigore.

AVERTENZA: per ridurre il rischio di lesioni gravi, persone, spegnere la macchina e disconnettere i pacchi batteria prima di effettuare qualiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale cui provocare lesioni alle persone.

Posizionamento corretto delle mani (Fig. I)

AVERTENZA: per ridurre il rischio di gravi lesioni alle penone, tenere SEMPRE le mani nella posizione corretta, come illustrato in figura.

ALVERTENZA: per ridurre il rischio di gravi lesioni alle persone,mantenere SEMPRE una presa sicura allo scopo di prevenir reazioni improvvisede dell'elettroutensile.

La posizione corretta delle mani prevede una mano sull'impugnatura principale 6.

Wireless Tool Control (Fig. A)

ATTENZIONE: leggere tutte le avventenze, le istruzioni e specifiche di sicurezza del disposito associato alla levigatrice orbite.

Questa levigatrice orbitale è dotata di un trasmettitore Wireless Tool Control che consente di associarla in modalità wireless a un'alto disposativo provvisto di Wireless Tool Control, come ad esempio un aspiratore per le polveri.

Per associare la levigatrice orbitea a un'alto dispositivo tramite Wireless Tool Control, tenere premuto l'interruttore di accensione/spegnimento 5 sulla levigatrice orbitee e il pulsante di associazione Wireless Tool Control sull'alto dispositivo. Un LED sull'alto dispositivo avverte se la levigatrice orbitee è stata associata correttamente.

Aspirazione polveri (Fig. A, J)

AVXERTENZA: siccome la lavorazione del legno con una longeitrice orbitale genera delle polveri, installare sempre un sacchetto raccoglipolvere conforme alle direttive applicabili in materia di emissione di polveri.

AVERTENZA: nel levigare metalli non utilizzato il sotietto raccoglipolvero o l'aspiratore in assenza di un'adeguata protezione parascintille.

Questa levigatrice orbitale presente un attacco per l'aspirazione delle polveri rimovibile 7 al quale è possibile collegare il sacchetto raccoglipolvere in dotazione 4 o l'impianto di aspirazione di un'officina. La presa incorpORA utilizes la connessione a tenuta ermetica DEWALT che la rende compatibile con l'aspiratore di polveri DEWALT.

Per fissare il sacchetto raccoglipolvere

1. Tenendo ferma la levigatrice orbitale, montare il collare del sacchetto raccoglipolvere 13 alla presa per aspirazione polveri 7, come illustrato nella Fig. J.
2. Ruotare il collare in senso orario per bloccare il sacchetto raccoglipolvere 4 in posizione.

Per svuotare il sacchetto raccoglipolvere

nOTa: quando si esgue questa procedura assicurarsi di indossare occhiali di protezione e maschere antipolvere omologati.

Per un'efficiente aspirazione delle polveri, svuotare il sacchetto raccoglipolvero quando è pieno per un terzo della sua capacité.

1. Tenendo ferma la levigatrice orbitale, ruotare il collare 13 in senso antiorario per sbloccare il sacchetto raccoglipolvere 4.

2. Rimuovere il sacchetto raccoglipolvere alla levigatrice orbitale e scuoterlo delicatamente o picchiettarlo per svuotarlo.

3. Rimontare il sacchetto raccoglipolvere sulla presa per aspirazione polveri e bloccarlo in posizione ruotando il rispetto collare in senso orario.

Si potrebbe notare che non tutte la polvere fuoriesce dal sacchetto. Questo fatto non influirà sulle prestazioni di levigatura, ma ridurà l'efficienza di raccolta delle polveri della levigatrice orbite. Per ripristinare l'efficienza di raccolta delle polveri della levigatrice orbite, premere la molla all'interno del sacchetto raccoglipolvere quando lo si sta svuotando e picchiettarlo sul lato del cestino della spazzatura o del contentatore per la polvere.

ATENZIONE: non utilizzato mai questa levigatrice.
Arale se il contentatore di raccolta delle polveri

non è in sede. Lo scarico delle polveri di levigatura può comportare il pericolo di danni all'apparato respiratorio.

Funzionamento della levigatrice (Fig. I)

AVVISO: queste levigatrici non devono essere utilizzate nelle applicazioni in cartongesso.

AVVISO: evitare di sovraccaricare la levigatrice. Il sovraccarico compertera una notevole riduzione della velocità e della qualità finale del lavoro. L'unità potrebbeanche surriscaldarsi. In quello caso, far funzionare la levigatrice a vuoto per un minuto o due.

Per azionare la levigatrice, afferrarla come molto nella Fig. I e accenderla. Spostare la levigatrice con movimenti lunghi e ampli lungo la superficie da levigare, lasciando che la levigatrice faccia il suo lavoro.

Spingere verso il basso l'utensile durante la levigatura rallenta la velocità di rimozione e produce una superficie di qualità inferiore. Assicurarsi di controllare spesso il lavoro, in quanto esta levigatrice è in grado di rimuovere il materiale rapidamente, specialmente con carta ruvida.

L'azione orbitale casuale della levigatrice consente di levigare con la grana o a qualsiasi angolazione attraverso per la maggior parte dei lavori di levigatura. Per ottenere la miglior finezza possibile, iniziare con carta vetrata a grana grossa e passare gradualmente a carta sempre più fine. Aspirare e pulire la superficie con un panno aderente tra un incremento della grana e l'alto. La levigatrice è progettata per operazioni di levigatura in aree piccole o ristrette. Le sue dimensioni ridotte e il suo peso leggero la rendono ideale per i lavori sopraelevati.

La velocità con cui la sacca di raccolta polvere si riempie varia in base al tipo di materiale levigato e alla rucidità della carta vetrata. Per ottenere i migliorori risultati, svuotare frequentlymente la sacca. Quando si levigano superfici verniciate (vedere le seguenti precauzioni aggintive durante la levigatura di vernice) è possible che la carta vetrata si carichi e si intasi di vernice. Una pistola termica sera molto più efficace per rimuovere la vernice prima della levigatura. SEGUIDRE TUTTE LE ISTRUZIONI DI SICUREZZA NEL MANUALE DI ISTRUZIONI DELLA PISTOLA TERMICA.

Precauzioni da prendere durante la verniciatura di superfici verniciate

La levigatura di vernici a base di piombo NON è CONSIGLIATA per via delle difficultà che presenta il controllo delle polveri contagiate. I bambini e le donne in stato interessante sono i soggetti più a rischio di avvelamento da piombo.

Siccome è difficile determinare se una vernice contiene piombosenza un'analisi chimica, consigliamo di atteneri alle seguntiprecauzioni per la levigatura di superfici verniciate:

1. slcUREZZa PERsOnaLE

• Laddove vengano effettuate operazioni di levigatura di vernici, non consentire l'accesso all'area di lavoro a bambini e donne in stato interessante finché tutte le operazioni di pulizia non saranno complete.
• Tutte le personne che entrano nell'area di lavoro devono indossare una maschera anti-polvere o un respiratore. Il filtro delve essere sostituito agli giorni o ogniaqualvolta il soggetti presenti difficultà respiratoriè. Consultare il proprio rivenditore locale per una maschera anti-polvere appropriata omologata EN 149 - AS/NZS 1716.
• NON MANGIARE, BERE o FUMARE nell'area di lavoro per impedire l'ingestione di particelle di vernice contaminata. Gli operai devono lavarsi eambiarsi PRIMA di mangiare, bere o fumare. Non lasciare residiui di cibi, bevande o fumo nell'area di lavoro, dove è possibile che si accumuli la polvere.

2. slcUREZZa aMBIEnTaLE

-La vernice deve essere rimossa in modo tale da minimizzare la quantita di polvere generata.
- Le aree dove vengono effettuate operazioni di asportazione della vernice devono essere sigillate con rivestimenti in plastica dello spessore di 4 mil.
-La levigatura delve essere eseguita in modo tale da ridurre le traccé di polvere di vernice al di fuori dell'area di lavoro.

3. PULIZIa EsMaLTIMEnTO

• É necessario aspirare e pulire accuramente agli giorni tutte le superfici nell'area di lavoro per tutte la durata del progettodi levigatura. I sacchetti del filtrò dell'aspirapolvere devono essereambiati regolarmente.
• Gli stracci utilizzati durante la lavorazione devono essere raccolti e smaltiti insieme ai residui della polvere o a qualsiasi altri detrito prodotto dall'asportazione. Tali residui devono essere riposti in contentitori di scarto sigillati e smaltiti tramite le regolari procedure di raccolta dei rifiuti. Durante le operazioni di pulizia, è necessario tenere i bambini e le donne in stato interessante lontano dall'area di lavoro.
• Tutti i giocattoli, i mobili lavabili e gli utensili utilizzati dai bambini devono essere lavati accuramente prima di essere riutilizzati.

Sostituzione del platorello di levigatura (Fig. K)

Il platorello di levigatura 3 è concepito come parte consumabile e di tanto in tanto è necessario provvedere alla sua sostituzione. Il platorello deve essere sostituito quando i segni di usura divertano evidenti. I platorelli di levigatura sono disponibili a un costo aggiuntivo presso il proprio rivenditore o centro di assistenza DEWALT autorizzato di zona.

1. Tenendo saldamente il piano, rimuovere le quattro viti 14 dal fondo del platorello.
2. Rimuovere il platorello 3.
3. Reinstallare il platorello. Riposizionare le quattro viti. Fare attenzione a non serrare le viticcessivamente.

MANUTENZIONE

Questo apparato è stato progettato per funzionare a lungo con una manutenzione minima. Per averere prestazioni sempre soddisfacenti occorre averere cura dell'apparato e sottomorlo a pulizia periodica.

AVERTENZA: per ridurre il rischio di gravi lesioni nali, spegnere l'apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale cui cause lesioni.

Il caricabatteria e il pacco batteria non sono parti riparabili.

Cura dell'eletttroutensile

• Mantenere la macchina il più possibile pulita strofinando con un panno pulito e soffiandola con aria dopo circa 5 ore di utilizzo.
• Non utilizzato prodotti chimici corrosivi o solventi aggressivi per pulire l'eletttroutensile. Queste sostanze chimiche potrebbero danneggiare la plastica.
• Evitare di sovraccaricare la levigatrice orbite. Il sovraccarico comporta una notevole riduzione della velocità e dell'efficienza dell'elettroutensile, che inoltre si riscalda molto. In quello caso, far funzionare la levigatrice orbite a vuoto per uno o due minuti.

Lubrificazione

L'apparato non richiede alcuna ulteriori lubrificazione.

Pulizia

AVERTENZA: pericolo di scosse elettriche e rischio meccanico. Scollegare l'apparecchio alla sorgente di alimentazione elettrica prima di procedere alla pulizia.

AVERTENZA: per garantire un funzionamento sicuro co efficiente,mantere sempre puliti l'apparecchio e le feritoie di ventilazione.

AVERTENZA: non utilizzato mai solventi o altri prodotti.
di agressivi per pulire le parti non metalliche dell'utensile. Queste sostanze chimiche rischiano di indebolire i materiali di cui sono fatto tali parti; usare un panno inumidito solo con acqua e detergente neutro. Non lasciare che penetri

del liquido all'interno dell'utensile e non immershere alcuni dei suoi componenti direttamente in un liquido.

Le feritoie di ventilazione possono essere pulite con uno spazzolino asciutto e morbido di materiale non metallico e/o con un aspirapolvere adatto. Non utilizzato acqua o soluzioni detergenti. Indossare occhiali di protezione e una mascherina antipolvere omologati.

Accessoropzionali

ALVERTENZA: poiché accessori diversi da quelli offerti de DEWALT non sono stati testati con questo prodotto, l'utilizzo di tali accessori potrebbe essere pericoloso. Per ridurre il rischio di lesioni alle persone, utilizzare sostanto gli accessori raccomandi da DEWALT per quello eletttroutensile utilizzato gli accessori consigliati da.

Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori più adatti.

Con l'unità è inclusa una presa per l'aspirazione polveri adatta per batterie da 5 Ah e di potenza inferiore.

É disponibile come ricambio (codice pezzo N684701) una presa per l'aspirazione polveri adatta per le batterie da 6 Ah e di potenza superiore.

Tutela dell'ambiente

Raccolta differenziata. I prodotti e le batterie contrassegnati con quello symbolo non devono essere smaltiti insieme ai normali rifiuti domestici.

I prodotti e le batterie contengono materiali che possono

essere recuperati e riciclati, riducendo la domanda di materie prime. Riciclare i prodotti elettrici e le batterie attenendosi alle disposizioni locali vigenti. Ulteriori informazioni sono disponibili online all'indirizzo www.2helpU.com.

Pacco batteria ricaricabile

Questo pacco batteria a lunga durata delve essere ricaricato quando non fornisce più energia sufficiente per eseguire compiti che prima erano eseguiti agevolmente. Al termine della sua vita operativa, il pacco batteria delve essere smaltito con la dovuta attenzione per l'ambiente:

• Lasciare scaricare completeness il pacco batteria, quindi rimuoverlo dallo strumento.
• Le batterieagliioni di litio sono riciclabili.Consegnarle al proprio rivenditore o presso un centro di riciclo di zona.Le batterie raccolte saranno riciclate o smaltite in modo corretto.

1/4 BLAD ACCU SCHUURMACHINE DCW200

Aalta listava vedelle.

Vaihdata vialiset akut heti.

Lataa vain lamptilassa 4^ - 40^
