MANUALE UTENTE MultiSync LCD3210 NEC

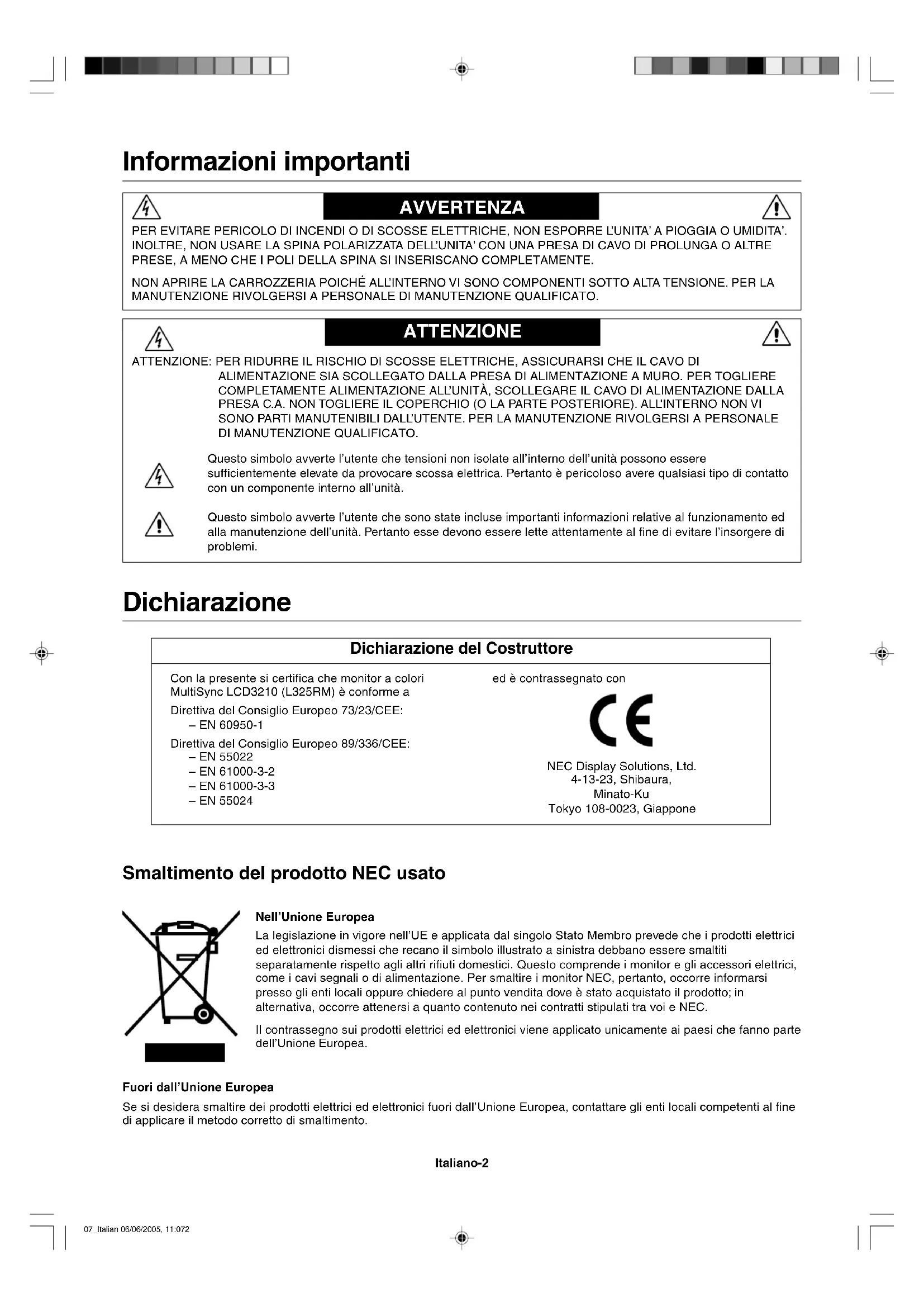

• NON APRIRE IL MONITOR. All’interno non ci sono parti manutenibili dall’utente e l’apertura o la rimozione di coperture può esporre a scosse pericolose o ad altri rischi. Per la manutenzione, fare riferimento a personale di manutenzione qualificato.

• Non versare liquidi nella carrozzeria, né usare il monitor vicino all’acqua.

• Non inserire oggetti di alcun tipo nelle fessure dell’armadio elettrico, poiché possono toccare punti attraversati da corrente causando scossa elettrica, incendio o guasto dell’apparecchiatura.

• Non appoggiare oggetti pesanti sul cavo di alimentazione. Il danneggiamento del cavo può provocare scosse o incendi.

• Non posare il prodotto su un carrello, un supporto o un tavolo inclinato o instabile. Il monitor può cadere danneggiandosi seriamente.

• Se si usa il monitor LCD MultiSync LCD3210 con l’alimentatore AC 220-240V in Europa, utilizzare il cavo di alimentazione fornito con il monitor.

• In UK, utilizzare un cavo di alimentazione approvato BS con tappo stampato, dotato di un fusibile nero (13A) installato per l’uso insieme a questo monitor. Se il cavo di alimentazione non viene fornito con il monitor, contattare il fornitore.

• Se si utilizza il monitor MultiSync LCD3210 con l’alimentazione AC 220-240V in Australia, utilizzare il cavo di alimentazione fornito con il monitor. Se con questa apparecchiatura non viene fornito il cavo di alimentazione, contattare il proprio fornitore.

• Per tutti gli altri casi, utilizzare un cavo di alimentazione adatto alla tensione alternata della presa di alimentazione, approvato e conforme allo standard di sicurezza del proprio Paese.

• Non posare alcun oggetto sul monitor e non usarlo all’aperto.

• L’interno del tubo fluorescente disposto all’interno del monitor LCD contiene mercurio. Attenersi alle leggi o regolamenti dell’amministrazione locale per smaltire adeguatamente questo tubo.

• Non piegare il cavo di alimentazione.

• Non usare il monitor in ambienti molto caldi, umidi, polverosi o oleosi.

• Se il monitor o il vetro sono rotti, evitare il contatto con i cristalli liquidi e maneggiare con cura.

• Lasciare spazio attorno al monitor per un’adeguata ventilazione per permettere la dissipazione del calore. Non ostruire le aperture di ventilazione o mettere il monitor vicino a radiatori o altre fonti di calore. Non mettere nulla sopra il monitor.

• Il connettore del cavo di alimentazione è il mezzo principale per scollegare il sistema dalla rete di alimentazione. Il monitor deve essere posto vicino ad una presa di alimentazione facilmente accessibile.

• Maneggiare con cura durante il trasporto. Conservare l’imballo per il trasporto.

• Pulire i fori della parte posteriore dell’armadio eliminando la sporcizia e la polvere almeno una volta l’anno per garantire l’affidabilità dell’apparecchio.

• Se il ventilatore di raffreddamento viene utilizzato ininterrottamente, si raccomanda di spolverare fori almeno una volta al mese. Scollegare immediatamente il monitor dalla presa a muro e fare riferimento a personale di manutenzione qualificato se si verificano le seguenti condizioni:

• Il cavo di alimentazione o la presa sono danneggiati.

• E’ stato versato del liquido o sono caduti oggetti nel monitor.

• Il monitor è stato esposto a pioggia o acqua.

• Il monitor è stato fatto cadere o la carrozzeria è danneggiata.

• Il monitor non funziona regolarmente seguendo le istruzioni d’uso. Uso consigliato

• Per ottenere prestazione ottimali, attendere 20 minuti per il riscaldamento.

• Riposare periodicamente gli occhi, concentrandosi su un oggetto lontano almeno 1,5 metri. Chiudere sovente gli occhi.

• Posizionare il monitor ad un angolo di 90° rispetto a finestre o altre sorgenti di luce per ridurre il riflesso della luce sullo schermo.

• Pulire la superficie del monitor LCD con un panno senza pelo e non abrasivo. Evitare l’uso di soluzioni detergenti o di detersivi per vetri.

• Regolare i controlli di luminosità, contrasto e nitidezza del monitor per migliorare la leggibilità.

• Non visualizzare immagini fisse sullo schermo per lungo tempo per evitare la loro persistenza (effetti post- immagine).

• Fare regolarmente esami della vista. Ergonomia Per ottenere i massimi vantaggi in fatto di ergonomia, si raccomanda di seguire le seguenti indicazioni:

• Utilizzare i controlli di dimensione e posizione preimpostati con segnali standard.

• Utilizzare l’impostazione colore preimpostata.

• Utilizzare segnali non interallacciati.

• Non utilizzare il colore primario blu su uno sfondo scuro, perché è difficile da vedere e può affaticare gli occhi a causa del contrasto insufficiente. Precauzioni di sicurezza, manutenzione e raccomandazioni per l’uso 07_Italian 06/06/2005, 11:073Italiano-4 MultiSync LCD3210 32" LCD Colour Monitor Contenuto Cavo di alimentazione Manuale Utente Cavo di segnale video (cavo da D-SUB a D-SUB) Telecomando e batterie AA 3 morsetti La confezione del nuovo monitor MultiSync LCD3210* deve contenere le seguenti parti:

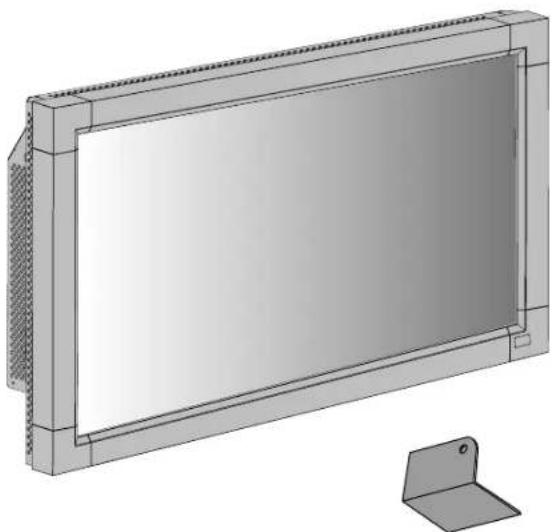

• Il cavo di alimentazione (3 m.)

• Cavo di segnale video (4 m.)

• Set spine altoparlante x 1 (richieste per altoparlanti opzionali)

• Supporto indipendente x 2

• Vite a testa zigrinata per il supporto (M4 x 27) x 2

• Coprinterruttore principale CD-ROM Nucleo in ferrite x 2 Fascetta x 2 Vite a testa zigrinata per il supporto x 2 Supporto indipendente x 2 4 viti (M4 x 8)

• Installare i supporti durante il disimballaggio, se il monitor viene utilizzato con il supporto.

• Conservare la confezione ed il materiale di imballaggio originali per trasportare o spedire il monitor. I seguenti componenti vengono forniti come opzione.

• Unità altoparlanti esterni Set spine altoparlante x 1 (richieste per altoparlanti opzionali) (Collegato al terminale esterno dell’altoparlante) Coprinterruttore principale 07_Italian 06/06/2005, 11:074Italiano Italiano-5Posizione pulsantiONOFF Pulsante FRECCIA IN BASSO ( )Attiva il menu OSM quando il menu OSM è disattivato.Agisce come pulsante per spostare l’area evidenziatain basso per selezionare la regolazione con il menu OSM. Pulsante EXITAttiva il menu OSM quando il menu OSM è disattivato.Agisce come pulsante EXIT per spostarsi al menu precedentecon il menu OSM. Sensore del telecomando ed spia di alimentazioneRiceve il segnale dal telecomando (se si usa il telecomando).Consultare inoltre pagina 7.Diventa verde quando il monitor LCD è attivo e diventa rossaquando il monitor LCD è in modalità SPEGNIMENTO.Quando il monitor LCD è nella modalità RISPARMIOENERGIA, diventa sia verde che rosso. Quando la funzionePROGRAMMA è abilitata, la spia lampeggia con una luceverde e diventa rossa. Consultare pagina 17.Se viene rilevato un guasto, lampeggia rosso. Interruttore principale di alimentazioneInterruttore on/off per attivare/disattivare l’alimentazione.Modalità blocco chiave di controlloQuesto comando blocca completamente l’accesso a tuttele funzioni chiave di comando. Per attivare la funzione bloccochiave di comando, premere contemporaneamentei tasti “ ” e “ ” tenerli premuti per più di tre secondi. Per riattivare la modalità utente, premere entrambi i tasti

” e “ ” e tenerli premuti per più di 3 secondi.

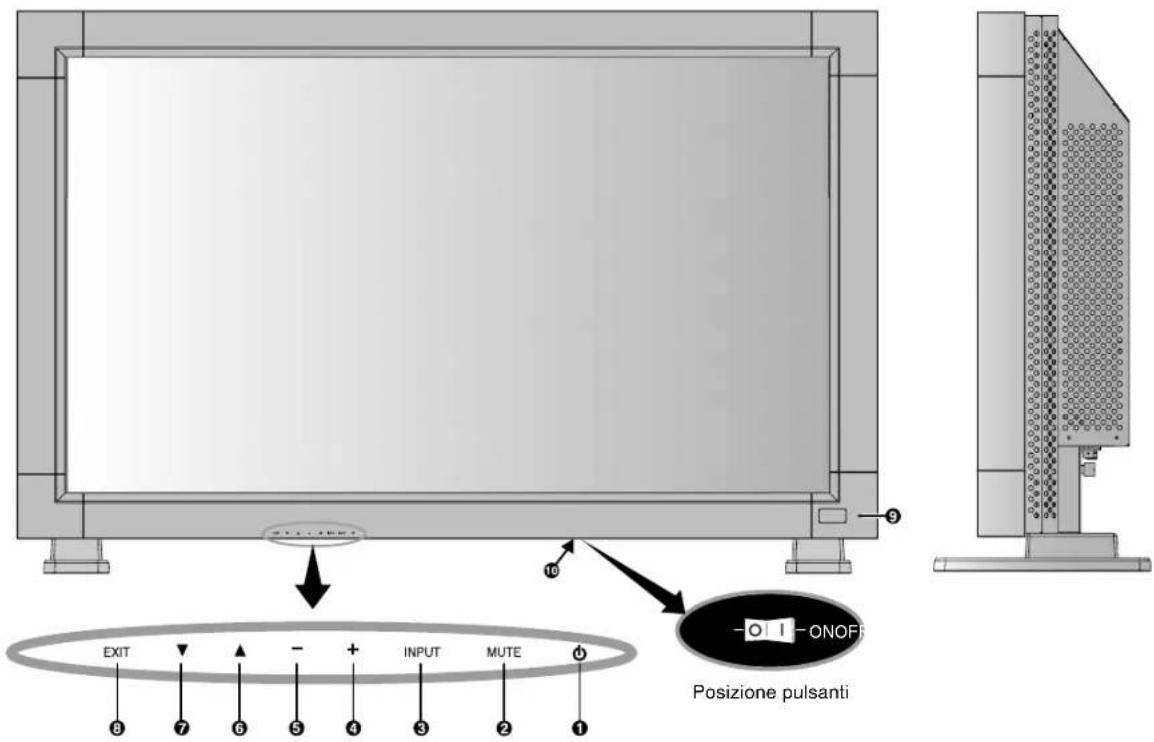

Pulsante di ACCENSIONE ( )Accende e spegne il monitor. Consultare inoltre pagina 16. Pulsante MUTEAttiva/disattiva il Mute audio. Pulsante INPUTAgisce come pulsante SET nel menu OSM. (Permettedi commutare tra [RGB1], [RGB2], [RGB3], [DVD/HD],[VIDEO] o [VIDEO<S>]). [VIDEO<S>] è abilitato selezionando la modalità “SEPARA” in OSM o dopo aver collegato il cavo “VIDEO S” con il segnale “VIDEO S” attivo e selezionato “MODALITÀ PRIORITÀ”. Consultare pagina English-24.

Pulsante PIÙ (+)Agisce come pulsante (+) per aumentare la regolazione con ilmenu OSM. Aumenta il livello di uscita audio quando il menuOSM è disattivato. Pulsante MENO (-)Agisce come pulsante (-) per diminuire la regolazione con ilmenu OSM. Diminuisce il livello di uscita audio quando il menuOSM è disattivato. Pulsante FRECCIA IN ALTO ( )Attiva il menu OSM quando il menu OSM è disattivato.Agisce come pulsante per spostare l’area evidenziatain alto per selezionare la regolazione con il menu OSM. Pannello di controllo Nome delle parti e delle funzioni 07_Italian 06/06/2005, 11:085Italiano-6 Pannello posteriore

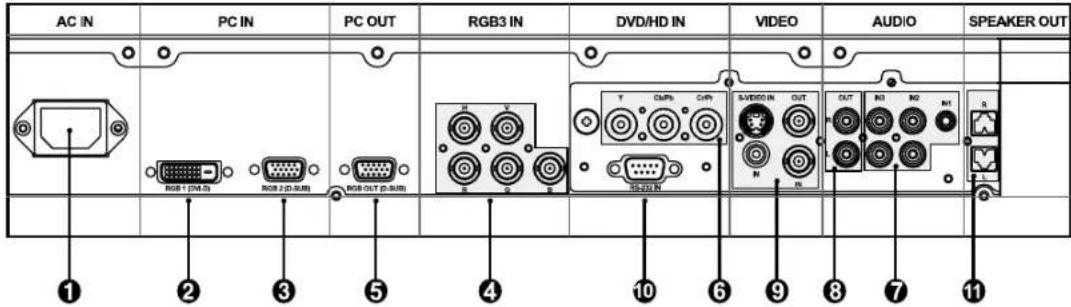

AUDIO IN 1, 2, 3 Per immettere il segnale audio da apparecchiature esterne come un computer, un videoregistratore o un lettore DVD.

AUDIO OUT Per l’uscita del segnale audio dalla presa AUDIO IN 1, 2 e 3.

Connettore VIDEO IN (BNC e RCA): Per immettere un segnale video composito. I connettori BNC e RCA non sono disponibili contemporaneamente. (Utilizzare solo un ingresso). Connettore VIDEO OUT (BNC): Per l’uscita del segnale video composito dal connettore VIDEO IN. Connettore S-VIDEO IN (DIN 4 pin): Per immettere il segnale S-video (segnale Y/C separato). Consultare pagina English-24, IMPOSTAZIONE MODALITÀ VIDEO S.

CONTROLLO ESTERNO (mini D-Sub a 9 pin) Da utilizzare quando il monitor LCD viene attivato da un’apparecchiatura RGB come un computer.

Per l’uscita del segnale audio dalla presa AUDIO 1, 2 e 3.

Connettore AC IN Collega il cavo di alimentazione fornito.

RGB 1 IN (DVI-D) Per immettere segnali RGB di ingresso digitali da un computer.

• Questo connettore non supporta l’input analogico.

RGB 2 IN (mini D-sub a 15 pin) Per immettere segnali RGB analogici da un personal computer o da altra apparecchiatura RGB.

RGB 3 IN [R, G, B, H, V] (BNC) Per immettere segnali RGB analogici da un computer o da altra apparecchiatura RGB. Tramite questo si collegano anche apparecchiature come un lettore DVD e un lettore dischi laser HDTV. Un segnale Sync-on-Green può essere collegato al connettore G.

DVD/HD IN (BNC) Apparecchiatura di collegamento come lettori DVD, HDTV o laser disk. 07_Italian 06/06/2005, 11:086Italiano Italiano-7

Pulsante POWERAttiva e disattiva l’accensione.* Se la spia di accensione è spenta, non funziona nessun comando. Pulsante INPUTSceglie tra i vari segnali d’ingresso, [RGB1], [RGB2], [RGB3] , [DVD/HD], [VIDEO] e [VIDEO<S>]. [VIDEO<S>] è abilitato selezionando la modalità “SEPARA” in OSM o dopo aver collegato il cavo “VIDEO S” con il segnale “VIDEO S” attivo e selezionato “MODALITÀ PRIORITÀ”. Consultare pagina English-24.

Pulsante AUDIO INPUTSceglie tra i vari segnali audio in ingresso, [AUDIO1], [AUDIO2],[AUDIO3]. Pulsante SIZESeleziona la dimensione dell’immagine, [INTERO], [NORMALE],[LARGO] e [ZOOM]. Consultare pagina 17. Pulsante PICTURE MODESceglie tra le varie modalità per le immagini, [HIGHBRIGHT],[STANDARD], [sRGB], [CINEMA]. Consultare pagina 17.HIGHBRIGHT: Per immagini in movimento come DVDSTANDARD: per immagini (Impostazione di fabbrica)sRGB: per immagini a base di testoCINEMA: per film. Pulsante MUTEPer attivare/disattivare la funzione Mute. Pulsante VOLUME UPAumenta il livello di uscita audio. Pulsante VOLUME DOWNDiminuisce il livello di uscita audio. Pulsante PIP (immagine nell’immagine)Pulsante ON/OFF: PIP ON/OFF. Consultare pagina English-21.Pulsante INPUT: Seleziona il segnale in ingresso “immaginenell’immagine”.Pulsante CHANGE: Sostituisce all’immagine principale quellasecondaria. Pulsante STILLPulsante ON/OFF: Per attivare e disattivare il fermo immagine.Pulsante CAPTURE: Aggiorna il fermo immagine. Pulsante DISPLAYPer attivare/disattivare Informazioni OSM. Consultare pagina 17. Pulsante AUTO SETUPPer accedere al menu SETUP AUTOMATICO. Consultare paginaEnglish-21. Pulsante MENUPer aprire e chiudere il MENU. Pulsante UPAgisce come pulsante per spostare l’area evidenziata in alto eselezionare la regolazione con il menu OSM. La piccola schermata che regola la modalità “PIP” si sposta verso l’alto.

Pulsante DOWNAgisce come pulsante per spostare l’area evidenziata in basso eselezionare la regolazione con il menu OSM. La piccola schermata che regola la modalità “PIP” si sposta verso il basso. Diminuzione con il pulsante MENOAgisce come pulsante (-) per diminuire la regolazione con il menu OSM. La piccola schermata che regola la modalità “PIP” si sposta verso sinistra. Aumento con il pulsante PIÙAgisce come pulsante (+) per aumentare la regolazione con il menu OSM. La piccola schermata che regola la modalità “PIP” si sposta verso destra. Pulsante SETServe da pulsante SET per menu OSM. Pulsante EXITRiporta al menu precedente con il menu OSM. Telecomando Puntare la parte superiore del telecomando verso il sensore remotodel monitor LCD quando si utilizzano i pulsanti.Utilizzare il telecomando ad una distanza di circa 7 m. dalla parteanteriore del sensore telecomando del monitor LCD e con un angolo inorizzontale e verticale entro 30° ad una distanza massima di circa 3 m. Attenzione: Il telecomando può non funzionare se la luce del sole o una forte illuminazione colpiscono direttamente ilsensore telecomando del monitor LCD oppure se vi èun oggetto sul percorso. Precauzioni d’uso per il telecomando

• Non sottoporlo a urti violenti.* Impedire che il telecomando venga bagnato daacqua o altri liquidi. Se il telecomando viene bagnato,asciugarlo immediatamente.* Evitare l’esposizione a calore e vapore.* Non aprire mai il telecomando, tranne che per inserire lebatterie. Campo operativo per il telecomando 07_Italian 06/06/2005, 11:087Italiano-8

1. Determinare la posizione di installazione

L’installazione del display LCD deve essere eseguita da un tecnico qualificato. Contattare il rivenditore per ulteriori informazioni. ATTENZIONE: LO SPOSTAMENTO O L’INSTALLAZIONE DEL

MONITOR LCD DEVE ESSERE ESEGUITO DA

UNA O PIÙ PERSONE. Non seguire questa precauzione può provocare delle ferite se il monitor LCD cade. ATTENZIONE: Non montare o utilizzare lo schermo capovolto, a faccia in su o a faccia in giù. ATTENZIONE: Questo LCD ha un sensore di temperatura e un ventilatore di raffreddamento. Se il monitor LCD si surriscalda, il ventilatore di raffreddamento viene attivato automaticamente. Se il monitor LCD si surriscalda ed il ventilatore di raffreddamento è in funzione, appare il menu “Attenzione”. Se appare il menu “Attenzione”, smettere di utilizzarlo e far raffreddare l’unità. Se il monitor LCD è utilizzato in un ambiente in cui vi sono altri oggetti o con una protezione sulla superficie LCD, controllare la temperatura interna del monitor attraverso “STATO CALORE” (consultare pagina English- 25). Se la temperatura è decisamente più alta delle normali condizioni, impostare “Ventilatore” su ON nella funzione “SALVA MONITOR” (consultare pagina English-22). IMPORTANTE: Porre il foglio protettivo, in cui era avvolto l monitor LCD quando era impacchettato, sotto l monitor LCD in modo che il pannello non venga graffiato.

2. Installare le batterie nel telecomando

Il telecomando è alimentato dalle batterie AA 1.5V. Installazione o sostituzione delle batterie:

1. Premere e far scorrere il coperchio per aprirlo.

2. Allineare le batterie in base alle indicazioni (+) e (–)

all’interno del telecomando.

3. Rimettere il coperchio.

ATTENZIONE: L’uso non corretto delle batterie può dar luogo a perdite o scoppi. Prestare particolare attenzione ai seguenti punti.

• Mettere le batterie “AA” in modo che i segni + e - di ogni batteria corrispondano ai segni + e - dello scompartimento della batteria.

• Non mescolare i tipi di batteria.

• Non mettere insieme batterie nuove e usate. La durata delle batterie si riduce e potrebbero verificarsi delle perdite dalle batterie.

• Rimuovere le batterie scariche immediatamente per prevenire la fuoriuscita di liquido nello scompartimento della batteria. Non toccare l’acido fuoriuscito dalla batteria, può danneggiare la pelle. NOTA: Se non si intende utilizzare il telecomando per lunghi periodi, rimuovere le batterie.

3. Connessione delle apparecchiature

esterne (consultare le pagine 11-16)

• Per proteggere le apparecchiature collegate, staccare l’alimentazione prima di effettuare qualsiasi connessione.

• Fare riferimento al Manuale Utente dell’apparecchiatura.

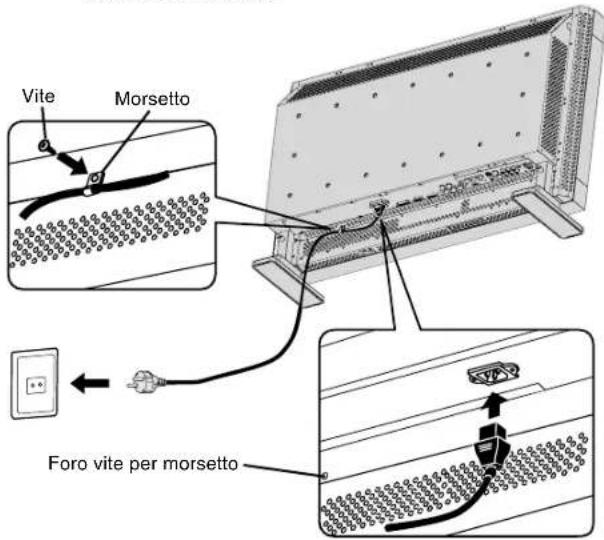

4. Connessione del cavo di alimentazione

• La presa del cavo di alimentazione deve essere installata il più vicino possibile all’apparecchiatura e deve essere facilmente accessibile.

• Inserire completamente le spine nella presa del cavo di alimentazione. Connessioni allentate possono causare problemi.

• Fissare il cavo di alimentazione attaccando vite e morsetto. NOTA: Consultare la sezione “Precauzioni di sicurezza, manutenzione e raccomandazioni per l’uso” di questo manuale per la selezione corretta del cavo di alimentazione AC. Procedura di installazione

5. Attivazione di tutte le apparecchiature

esterne collegate Se si è collegati ad un computer prima accendere il computer.

6. Azionare l’apparecchiatura esterna

collegata Visualizzare il segnale sull’apparecchiatura esterna desiderata.

7. Regolazione del suono

Se necessario regolare il volume.

8. Regolazione della schermata

(consultare le pagine English-18-25) Se necessario regolare la posizione o la distorsione della schermata.

9. Regolazione dell’immagine

(consultare le pagine English-18-25) Se necessario regolare la luminosità e il contrasto dell’immagine. Vite Morsetto Foro vite per morsetto 07_Italian 06/06/2005, 11:088Italiano Italiano-9 Terminale altoparlante

10. Regolazione raccomandata

Per ridurre il rischio di “persistenza dell’immagine”, regolare le seguenti voci in base all’applicazione utilizzata. “SALVA MONITOR” (consultare pagina English-22), “COLORE BORDO” (consultare pagina English-22), “DATA e ORA” (consultare pagina English-25), “PROGRAMMA” (consultare pagina English-25).

11. Se il monitor viene installato in posizione

• Rimuovere i supporti (piedi).

• Il bordo sinistro deve essere il bordo superiore in vista frontale.

12. Installazione e rimozione del supporto

Installazione del supporto

1. Spegnere il monitor.

2. Collocare il supporto sul monitor con le estremità lunghe dei

piedi di fronte al monitor.

3. Dopo avere inserito il supporto nel blocco guide, fissare le

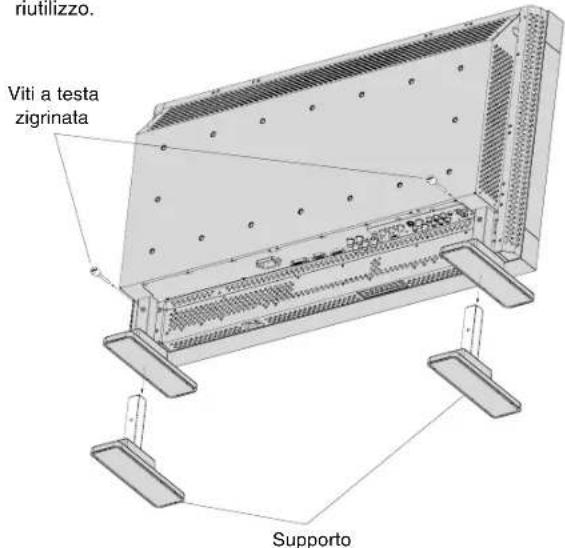

viti a testa zigrinata su entrambi i lati del monitor. Rimozione del supporto

1. Allargare il foglio protettivo su una superficie piana, come ad

2. Porre il monitor sul foglio protettivo.

3. Rimuovere le viti a testa zigrinata con un cacciavite o con

le dita e collocarle in un posto sicuro per un eventuale riutilizzo. NOTA: Collocare il supporto sul monitor in modo che le estremità lunghe dei piedi siano di fronte al monitor. ATTENZIONE: Maneggiare con cura durante il montaggio del supporto del monitor e fare attenzione a non pizzicarsi le dita.

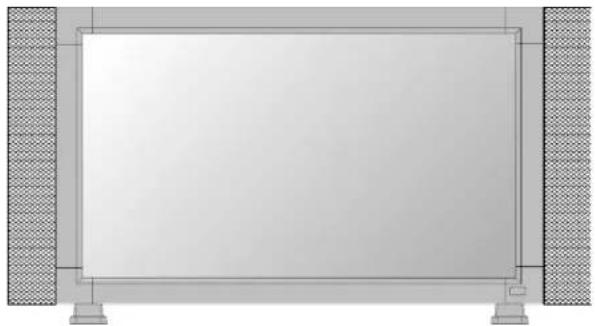

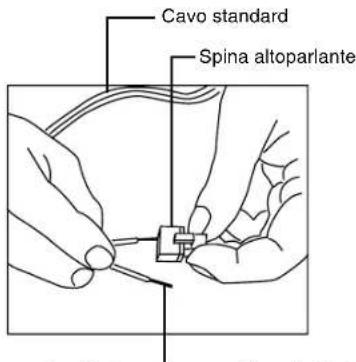

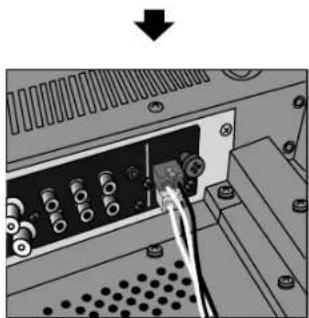

13. Utilizzo di altoparlanti esterni

Si raccomanda di utilizzare gli altoparlanti opzionali progettati per MultiSync LCD3210. I terminali altoparlanti esterni di MultiSync LCD3210 si possono collegare con la spina altoparlante di un mainframe. In questo caso, sostituire il connettore del cavo altoparlante del mainframe con una spina altoparlante collegata. Spina altoparlante Cavo standard Utilizzo della spina altoparlante collegata Supporto Viti a testa zigrinata Cavo fissato e spina altoparlante. Inserire il cavo fissato e la spina altoparlante nel terminale dell’altoparlante. Inserire il polo negativo (-) di un cavo per altoparlanti standard nel polo negativo (-) dello spinotto dell’altoparlante. Il polo negativo di un cavo per altoparlanti standard presenta una striscia lungo tutto il cavo. Inserire il filo rimanente nel polo positivo (+) dello spinotto dell’altoparlante. Per inserire il cavo, premere la levetta sullo spinotto dell’altoparlante. 07_Italian 06/06/2005, 11:089Italiano-10

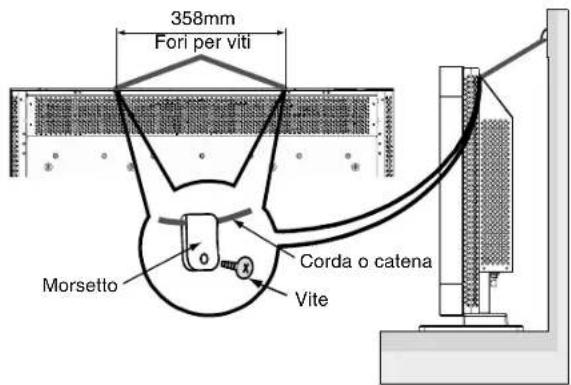

4. Per evitare la caduta

Fissare il monitor LCD al muro con una corda o una catena in grado di sopportare il peso del monitor (circa 16,4kg). Prima di spostare il monitor LCD, si deve rimuovere la corda o la catena.

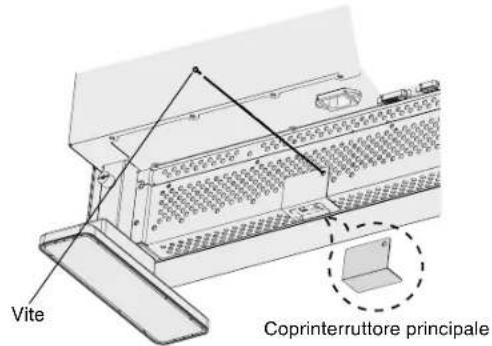

Come evitare che l’interruttore principale di alimentazione venga modificato Per evitare di utilizzare l’interruttore principale di alimentazione, collegare l’interruttore principale, fornito come accessorio. NOTA: Grazie alla copertura, l’interruttore principale di alimentazione non può essere disattivato. Rimuovere il corpinterruttore di alimentazione principale per disattivare il monitor. MorsettoCorda o catena358mm Vite Fori per viti È possibile attaccare accessori di montaggio al monitor LCD utilizzando una delle due procedure seguenti:

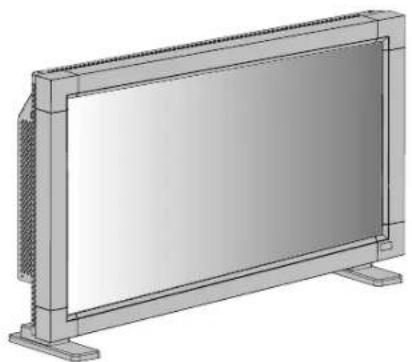

1. In posizione normale

Montaggio e collegamento delle opzioni al monitor LCD

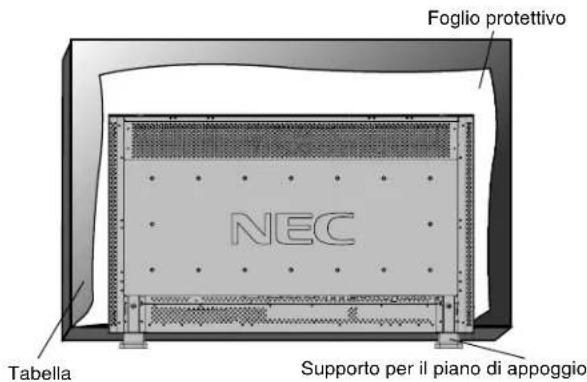

2. Porre il monitor con lo schermo verso

il basso Porre il foglio protettivo, in cui era avviluppato il monitor quando era impacchettato, sotto la superficie dello schermo per evitare di graffiarla. Questo dispositivo non può essere utilizzato o installato senza il supporto per il piano di appoggio o altri accessori di montaggio. Non seguire le corrette procedure di montaggio può provocare danni all’apparecchiatura o ferite all’utente o all’installatore. La garanzia del prodotto non copre i danni provocati da un’installazione non corretta. Non seguire queste raccomandazioni può annullare la garanzia. Se si desidera montare supporti diversi, usare un metodo di montaggio compatibile VESA; le viti devono essere di dimensione M6 e avere una lunghezza di 10 mm o superiore, tenendo presente lo spessore degli strumenti di montaggio. (coppia consigliata: 470 - 550 N cm). NEC raccomanda l’uso dell’interfaccia di montaggio che rispetta le norme TÜV-GS e/o lo standard UL1678 in Nord America.

3. Requisiti di ventilazione in caso di

installazione ad incasso Per permettere al calore di disperdersi, lasciare dello spazio tra gli oggetti circostanti come indicato nella figura riportata sotto. Foglio protettivoSupporto per il piano di appoggioTabella Vite Coprinterruttore principale07_Italian 06/06/2005, 11:0810Italiano Italiano-11 Posizione di montaggio del nucleo in ferrite Nucleo in ferriteVerso connettore PCVerso AUDIO 1del monitor Collegamento del nucleo in ferrite Collegare il nucleo in ferrite al cavo audio del PC.Se si usa il cavo senza montare il nucleo in ferrite si producerumorosità. Aprire il nucleo in ferrite e fissarloal cavo audio del PC. Chiudere il nucleo inferrite.Fissare i due nuclei in ferrite ad entrambe le estremità del cavo audiodel PC. Cavo Audio per PC Nucleo in ferrite Connessioni Prima di effettuare le connessioni:

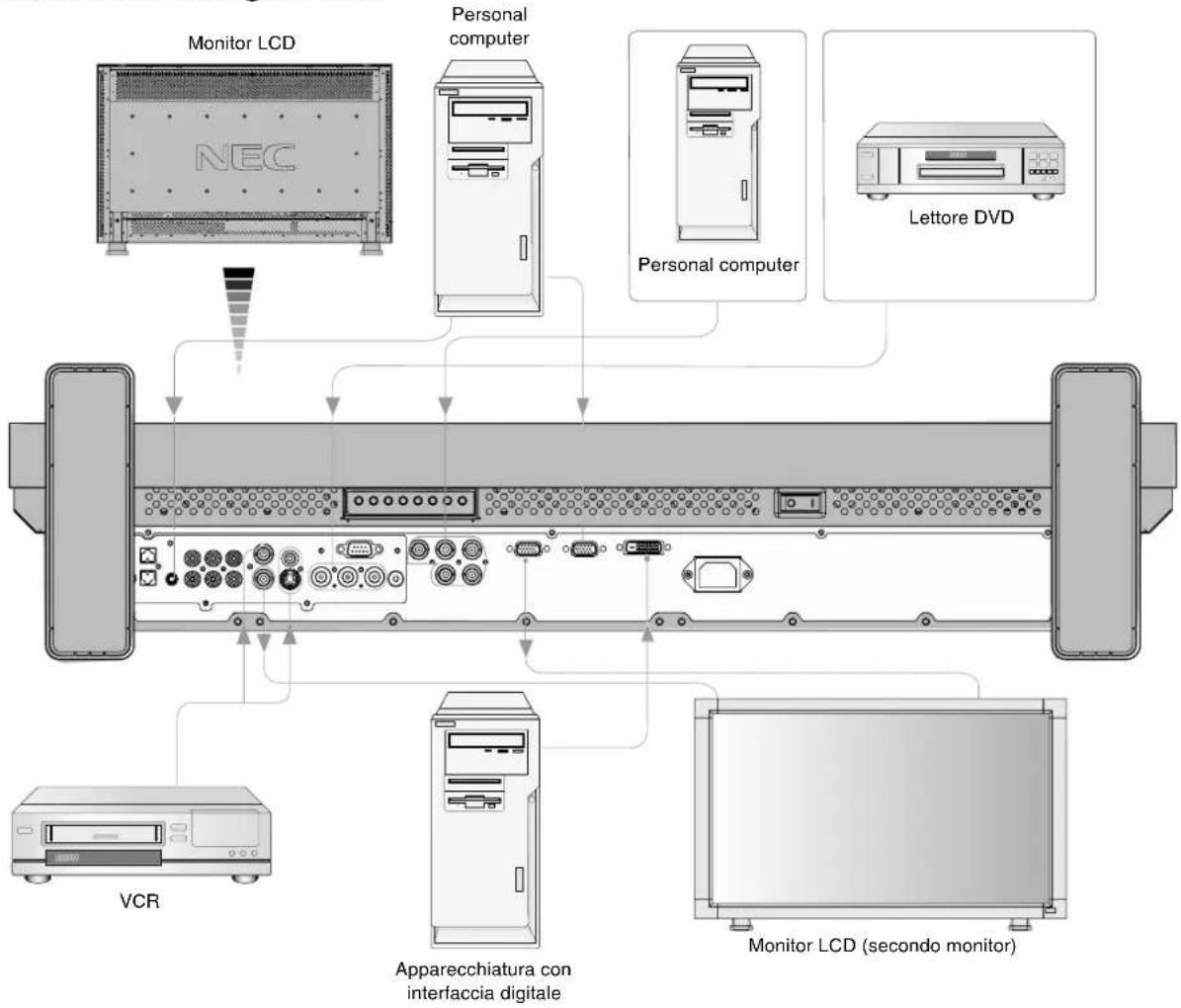

• Per prima cosa spegnere tutte le apparecchiature collegate ed effettuare i collegamenti.

• Vedere il manuale utente fornito con ogni singolo componente dell’apparecchiatura. Schema di collegamento Nucleo in ferriteFascettaFascetta Monitor LCD Personal computer VCR Personal computer Lettore DVD Apparecchiatura con interfaccia digitale Monitor LCD (secondo monitor) 07_Italian 06/06/2005, 11:0811Italiano-12 Collegamento a un PC Se si collega il computer al monitor LCD è possibile visualizzare le immagini delle schermate del computer. Alcune schede video potrebbero non essere in grado di visualizzare correttamente un’immagine. Collegamento del monitor LCD al PC

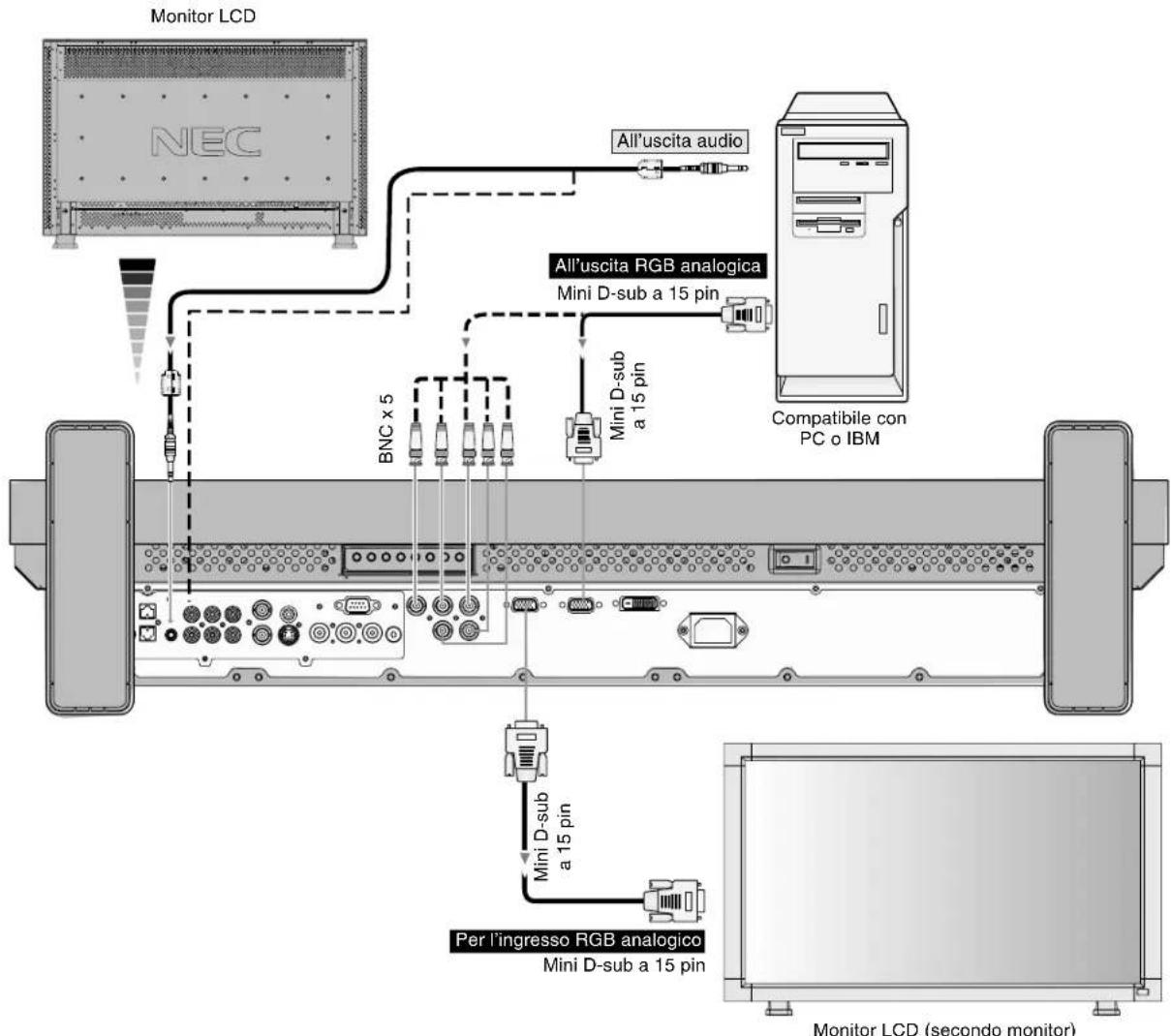

• Per collegare il connettore RGB 2 IN (mini D-sub a 15 pin) del monitor LCD, utilizzare il cavo di segnale RGB PC-video in dotazione (mini D-sub a 15 pin con mini D-sub a 15 pin).

• Per collegare il connettore RGB 3 (BNC) del monitor LCD, utilizzare il cavo di segnale, disponibile separatamente (mini D-sub a 15 pin con BNC x 5). Selezionare RGB 3 dal pulsante INPUT.

• Nel collegare uno o più monitor LCD, utilizzare il connettore RGB OUT (mini D-sub a 15 pin).

• Le porte AUDIO IN 1, 2 e 3 possono essere utilizzate per l’ingresso audio. Per la connessione, selezionare AUDIO 1, 2 o 3 dal pulsante AUDIO INPUT. Monitor LCD Monitor LCD (secondo monitor) Compatibile con PC o IBM BNC x 5 Mini D-sub a 15 pin Mini D-sub a 15 pin Mini D-sub a 15 pin Frequenza di scansione Orizzontale Verticale 640 x 480 31,5Hz 60Hz 800 x 600 37,9Hz 60Hz 1024 x 768 48,4Hz 60Hz 1280 x 768 48Hz 60Hz 1360 x 768 48Hz 60Hz Risoluzione raccomandata 1280 x 1024 64Hz 60Hz Immagine compressa 1600 x 1200 75Hz 60Hz Immagine compressa Risoluzione Note All’uscita audio All’uscita RGB analogica Mini D-sub a 15 pin Per l’ingresso RGB analogico 07_Italian 06/06/2005, 11:0812Italiano Italiano-13 Se si collega il computer Macintosh al monitor LCD è possibile visualizzare le immagini delle schermate del computer. Alcune schede o driver video potrebbero non visualizzare le immagini correttamente. Collegamento del monitor LCD a Macintosh

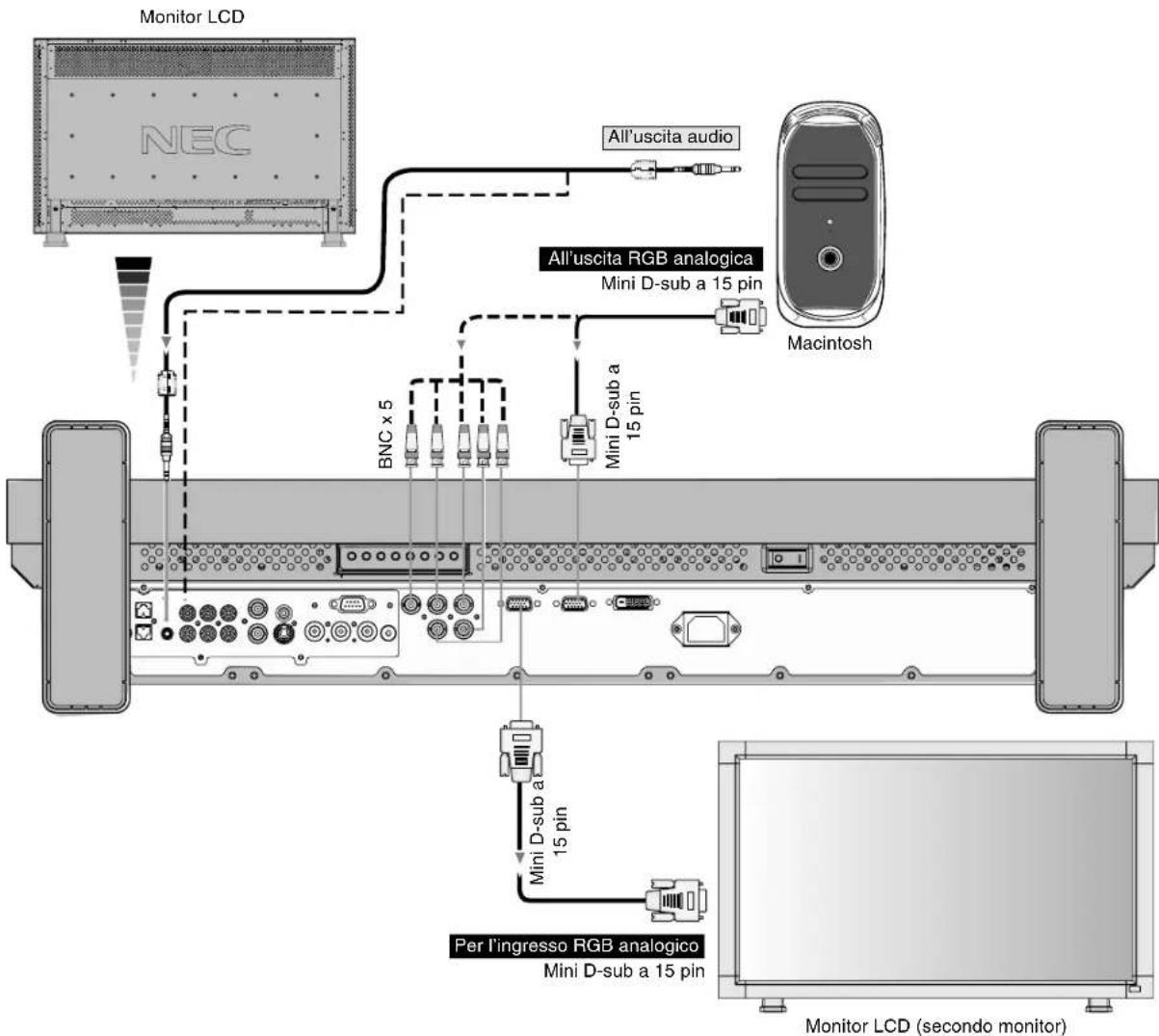

• Per collegare il connettore RGB 2 IN (mini D-sub a 15 pin) del monitor LCD, utilizzare il cavo di segnale RGB PC - video in dotazione (mini D-sub a 15 pin con mini D-sub a 15 pin).

• Per collegare il connettore RGB 3 IN (BNC) al monitor LCD, utilizzare il cavo di segnale disponibile separatamente (mini D-sub a 15 pin con BNC x 5).

• Fare riferimento al Manuale Utente Macintosh per maggiori informazioni sui requisiti di uscita del video del computer e su qualsiasi identificazione speciale o configurazione che l’immagine del monitor e il monitor possano richiedere.

• Le porte AUDIO IN 1, 2 e 3 possono essere utilizzate per l’ingresso audio. Per la connessione, selezionare AUDIO 1, 2 o 3 dal pulsante AUDIO INPUT. Collegamento ad un computer Macintosh Monitor LCD Monitor LCD (secondo monitor) Macintosh BNC x 5 Mini D-sub a 15 pin Mini D-sub a 15 pin Mini D-sub a 15 pin All’uscita audio All’uscita RGB analogica Mini D-sub a 15 pin Per l’ingresso RGB analogico 07_Italian 06/06/2005, 11:0813Italiano-14 È possibile effettuare collegamenti con apparecchiature equipaggiate con interfaccia digitale conforme con lo standard DVI (Digital Visual Interface). Collegamento del monitor LCD con un computer con uscita digitale

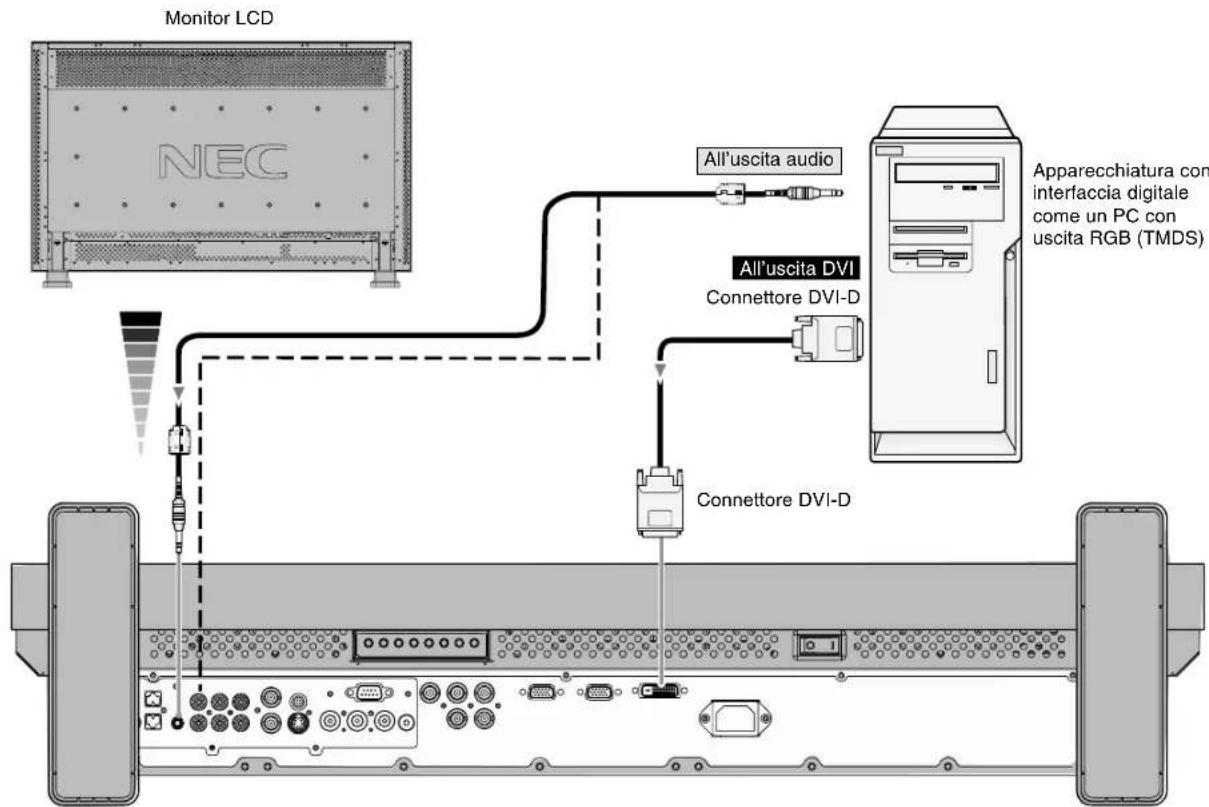

• Il connettore RGB 1 IN accetta anche un cavo DVI-D.

• Inviare segnali TMDS conformi agli standard DVI.

• Per garantire la qualità dell’immagine, utilizzare un cavo conforme agli standard DVI.

• Le porte AUDIO IN 1, 2 e 3 possono essere utilizzate per l’ingresso audio. Per la connessione, selezionare AUDIO 1, 2 o 3 dal pulsante AUDIO INPUT. Collegamento con apparecchiature ad interfaccia digitale Monitor LCD Apparecchiatura con interfaccia digitale come un PC con uscita RGB (TMDS) Connettore DVI-D Connettore DVI-D All’uscita audio All’uscita DVI 07_Italian 06/06/2005, 11:0814Italiano Italiano-15 Se si collega il lettore DVD con il monitor LCD è possibile visualizzare i video DVD. Consultare il Manuale utente del lettore DVD per ulteriori informazioni. Collegamento del monitor LCD al lettore DVD

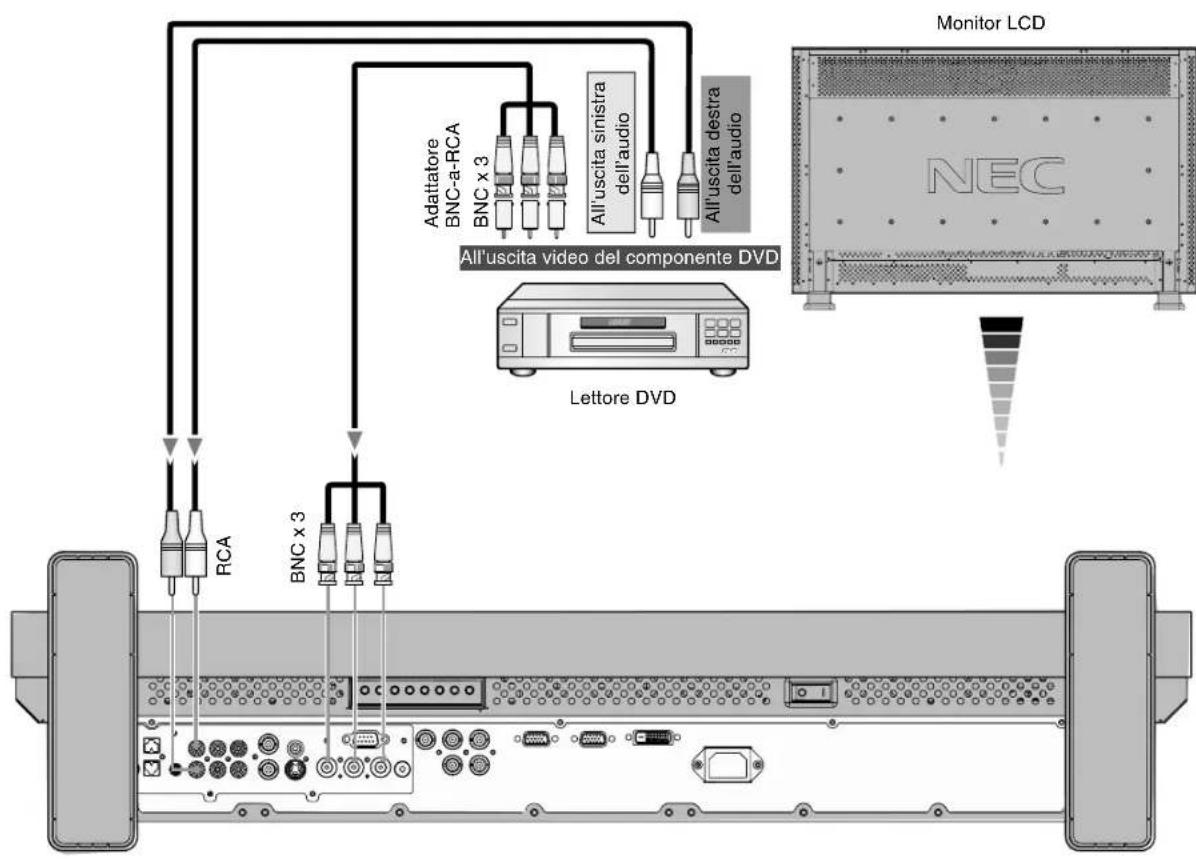

• Per collegare il connettore di ingresso DVD/HD (BNC) al monitor LCD, utilizzare un cavo connettore BNC, disponibile separatamente. Per collegare un lettore DVD con una presa pin RCA al cavo del connettore BNC (non fornito) è necessario un adattatore BNC-a-RCA. Le porte AUDIO IN 2 e 3 (entrambe RCA) possono essere utilizzate per l’ingresso audio. Per la connessione, selezionare [AUDIO 2] o [AUDIO 3] dal pulsante AUDIO INPUT. Collegamento di un lettore DVD Monitor LCD RCA BNC x 3 Lettore DVD Adattatore BNC-a-RCA BNC x 3 All’uscita destra dell’audio All’uscita sinistra dell’audio All’uscita video del componente DVD 07_Italian 06/06/2005, 11:0815Italiano-16 È possibile collegare un amplificatore stereo al monitor LCD. Consultare il Manuale utente dell’amplificatore per ulteriori informazioni. Collegamento del monitor LCD all’amplificatore Stereo

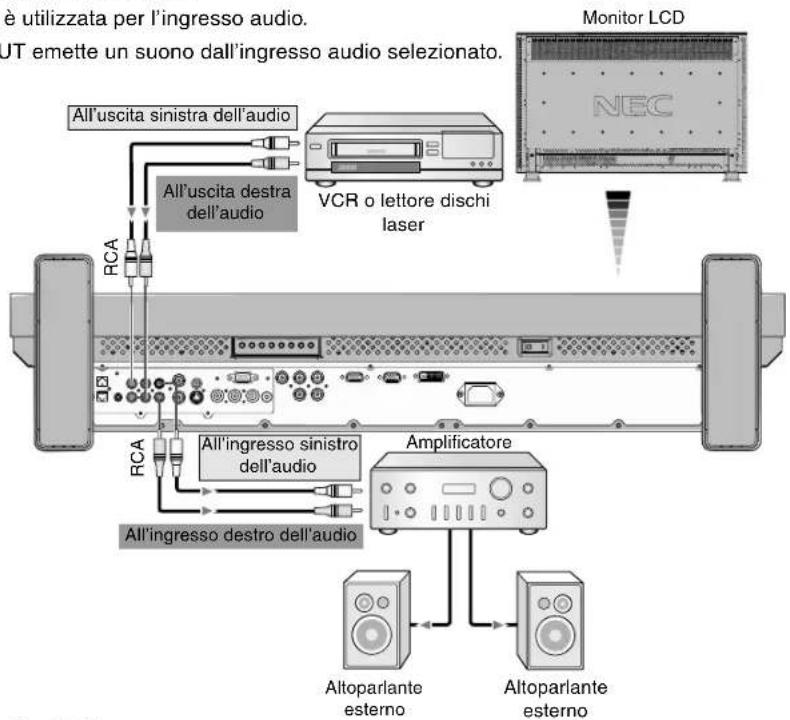

• Accendere il monitor LCD e l’amplificatore solo dopo aver effettuato tutte le connessioni.

• Utilizzare un cavo RCA per collegare il connettore (RCA) AUDIO OUT sul monitor LCD e l’input audio sull’amplificatore.

• Non invertire i jack audio destro e sinistro.

• La porta AUDIO IN è utilizzata per l’ingresso audio.

• La presa AUDIO OUT emette un suono dall’ingresso audio selezionato.

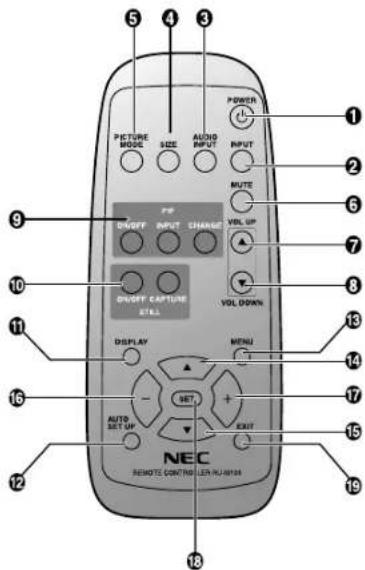

REMOTE CONTROLLER RU-M104

Monitor LCDAll’uscita sinistra dell’audio RCA All’ingresso destro dell’audioAmplificatoreAltoparlanteesterno VCR o lettore dischi laser RCA Altoparlante esterno Operazioni di base Modalità di ACCENSIONE e SPEGNIMENTO La spia di alimentazione diventa verde quando il monitor LCD viene acceso e rossa quando viene spento. Il monitor può essere acceso o spento utilizzando le seguenti tre opzioni:

1. Premendo il pulsante di alimentazione.

Nota: Prima di premere il pulsante di alimentazione, verificare di avere acceso l’interruttore principale di alimentazione sul monitor LCD. Interruttore principaledi alimentazionePulsante di alimentazione

2. Utilizzando il telecomando.

Nota: Prima di utilizzare il telecomando, assicurarsi di aver acceso l’interruttore principale di alimentazione sul monitor LCD.

3. Premendo l’interruttore principale di alimentazione.

Nota: Se viene utilizzato l’interruttore principale di alimentazione per spegnere il monitor LCD, il telecomando e l’interruttore di alimentazione non possono accendere il monitor e sia la spia verde che quella rossa si spengono. Assicurarsi di mettere l’interruttore principale di alimentazione su ON prima di utilizzare queste due opzioni. Collegamento ad un amplificatore stereo All’uscita destradell’audioAll’ingresso sinistrodell’audio07_Italian 06/06/2005, 11:0816Italiano Italiano-17 Spia alimentazione Utilizzo della Gestione di risparmio energia Il monitor LCD ha la funzione di Gestione di risparmio energia conforme alla normativa VESA DPM. La funzione di Gestione di risparmio energia riduce automaticamente il consumo di energia dello schermo quando la tastiera o il mouse non vengono utilizzati per un determinato periodo. Sul vostro nuovo schermo la funzione Gestione di risparmio energia è stata impostata sulla modalità “ON”. In questo modo lo schermo entra in Modalità risparmio energetico quando non riceve dei segnali. Selezione di una fonte video Per visualizzare una fonte video: Utilizzare il pulsante input per impostare il [VIDEO]. Utilizzare il menu SISTEMA DI COLORE per impostare [AUTO], [NTSC], [PAL], [SECAM], [PAL60], [4.43NTSC], in base al formato video. Dimensione dell’immagine

RGB 1, 2, 3 FULL ZOOM NORMAL

DVD/HD, VIDEO FULL WIDE ZOOM NORMAL StatoAlimentazione ON VerdeAlimentazione OFF RossoStandby alimentazione, se Rosso conè attivato "PROGRAMMA" verde lampeggianteAlimentazione Standby Rosso e verdeDiagnosi (rilevamento guasti) Rosso lampeggiante* vedere Risoluzione dei problemia pagina 18 NORMAL (NORMALE): Visualizzazione con aspect ratio del segnale introdotto dal PC, oppure visualizzazione in aspect ratio 4:3 con segnale VIDEO o DVD/HD. FULL (INTERO): Visualizzazione a schermo intero. WIDE (LARGO): Espansione 16:9 del segnale letter box a schermo intero. ZOOM (DYNAMIC (DINAMICO)): Espansione figure 4:3 a schermo intero con non-linearità. (Alcuni bordi dell’immagine vengono tagliati dall’espansione). ZOOM L’immagine può essere espansa oltre l’area attiva dello schermo. L’immagine che si trova al di fuori dell'area attiva dello schermo non viene visualizzata. Modalità immagine RGB 1, 2, 3 HIGHBRIGHT STANDARD sRGB

DVD/HD, VIDEO HIGHBRIGHT STANDARD CINEMA

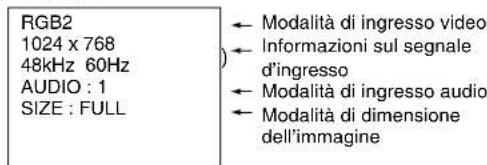

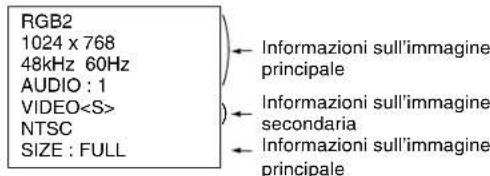

RGB1, 2, 3 DVD/HD VIDEO PIP Princ.:RGB2 Second.:VIDEO<S> Informazioni OSM Main picture InformationSub picture InformationMain picture InformationRGB2 1024 x 768 48kHz 60HzAUDIO : 1 VIDEO<S> NTSC SIZE : FULL Informazioni sull’immagineprincipaleInformazioni sull’immaginesecondariaInformazioni sull’immagineprincipaleVideo Input modeInput Signal Colour System modeAudio input modePicture Size modeVIDEO<S> NTSC AUDIO : 3SIZE : NORMALModalità di ingresso videoModalità del sistema di coloredel segnale di ingressoModalità di ingresso audioModalità di dimensionedell’immagineVideo Input modeAudio input modePicture Size modeDVD/HDAUDIO : 3 SIZE : WIDEModalità di ingresso videoModalità di ingresso audioModalità di dimensionedell’immagineVideo Input modeInput signal InformationAudio input modePicture Size modeRGB2 1024 x 768 48kHz 60HzAUDIO : 1 SIZE : FULL Modalità di ingresso videoInformazioni sul segnaled’ingressoModalità di ingresso audioModalità di dimensionedell’immagineTipo disegnaleNORMAL(NORMALE) ZOOM (DYNAMIC(DINAMICO)) FULL (INTERO) WIDE (LARGO) 4:3 SqueezeLetter boxDIMENSIONENORMAL (NORMALE)Dimensione raccomandata ZOOM ZOOM Per informazioni OSM complete, consultare la versione CD-Rom(Parte in inglese, pag. 18) 07_Italian 06/06/2005, 11:0817Italiano-18 Risoluzione dei problemi Nessuna immagine

• Il cavo di segnale deve essere ben collegato alla scheda video del computer.

• La scheda video deve essere completamente inserita nel suo slot.

• L’interruttore di alimentazione sulla parte anteriore e l’interruttore di alimentazione del computer devono essere in posizione ON.

• Assicurarsi che sulla scheda video o sul sistema usato sia stato selezionato un modo supportato. (Consultare il manuale della scheda video o del sistema per cambiare la modalità grafica).

• Controllare se il monitor e la scheda video sono compatibili e rispettano le impostazioni raccomandate.

• Controllare che il connettore del cavo segnali non abbia contatti piegati o rientrati. Il pulsante di alimentazione non risponde

• Scollegare il cavo di alimentazione del monitor dalla presa di rete c.a. per spegnere il monitor ed effettuare il reset. Persistenza dell’immagine

• Tenere presente che la tecnologia LCD può provocare un fenomeno noto come Persistenza immagine. La persistenza immagine si verifica quando un’immagine residua o “fantasma” di un’immagine precedente rimane visibile sullo schermo. A differenza dei monitor CRT, la persistenza dell’immagine dei monitor LCD non è permanente, ma bisogna evitare di visualizzare immagini costanti per lungo tempo. Per eliminare la persistenza dell’immagine, spegnere il monitor per il tempo di visualizzazione dell’immagine precedente. Ad esempio, se un’immagine è rimasta sul monitor per un’ora, lasciando un’immagine residua, il monitor deve rimanere spento per un’ora per cancellare l’immagine. NOTA: Come per tutti i dispositivi di visualizzazione, NEC DISPLAY SOLUTIONS raccomanda di visualizzare immagini mobili e di utilizzare a intervalli regolari uno screen saver mobile quando lo schermo non è attivo o di spegnere il monitor se non lo si utilizza. Il cavo di segnale deve essere fermamente collegato al computer.

• Il cavo segnali deve essere fermamente collegato al computer.

• Utilizzare i comandi regolazione immagine OSM per focalizzare e regolare lo schermo aumentando o diminuendo la regolazione fine. Se viene cambiato il modo di visualizzazione, può essere necessario regolare nuovamente le impostazioni di regolazione immagine OSM.

• Controllare se il monitor e la scheda video sono compatibili e rispettano le impostazioni raccomandate.

• Se il testo è confuso, cambiare il modo video a non-interlacciato ed utilizzare 60Hz come frequenza di rinfresco. L’immagine del segnale del componente è verdina

• Controllare che il connettore di input DVD/HD sia selezionato. Il LED sul monitor non è acceso (non si vede la luce verde o rossa)

• L’interruttore generale deve essere chiuso ed il cavo di alimentazione deve essere collegato.

• Assicurarsi che il computer non sia in modo risparmio energetico (toccare la tastiera o il mouse). Il LED ROSSO sul monitor lampeggia

• È possibile che si sia verificato un errore: contattare il centro di assistenza autorizzato NEC DISPLAY SOLUTIONS più vicino. La dimensione dell’immagine visualizzata non è corretta

• Utilizzare i controlli di regolazione immagine OSM per aumentare o diminuire la regolazione grossolana.

• Assicurarsi che sulla scheda video o sul sistema usato sia stato selezionato un modo supportato. (Consultare il manuale della scheda video o del sistema per cambiare la modalità grafica). La risoluzione selezionata non viene visualizzata in modo corretto

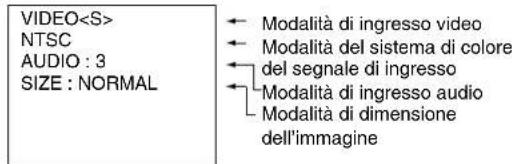

• Utilizzare la modalità DISPLAY di OSM per accedere al menu informazioni e verificare che sia stata selezionata la risoluzione appropriata. In caso contrario, selezionare l’opzione corrispondente. Nessun suono

• Verificare che il cavo dell’altoparlante sia opportunamente collegato.

• Verificare se il tasto Mute è attivato.

• Verificare se il volume è impostato sul minimo. Il telecomando non funziona

• Controllare lo stato batterie del telecomando.

• Controllare se le batterie sono inserite correttamente.

• Controllare se il telecomando punta al sensore remoto del monitor.

• Il telecomando può non funzionare se la luce del sole o una forte illuminazione colpiscono direttamente il sensore del telecomando del monitor LCD oppure se vi è un oggetto sul percorso. La funzione “PROGRAMMA” /“TEMPO SPEGN. AUT.” non funziona correttamente

• La funzione “PROGRAMMA” viene disabilitata se viene impostato “TEMPO SPEGN. AUT.”.
