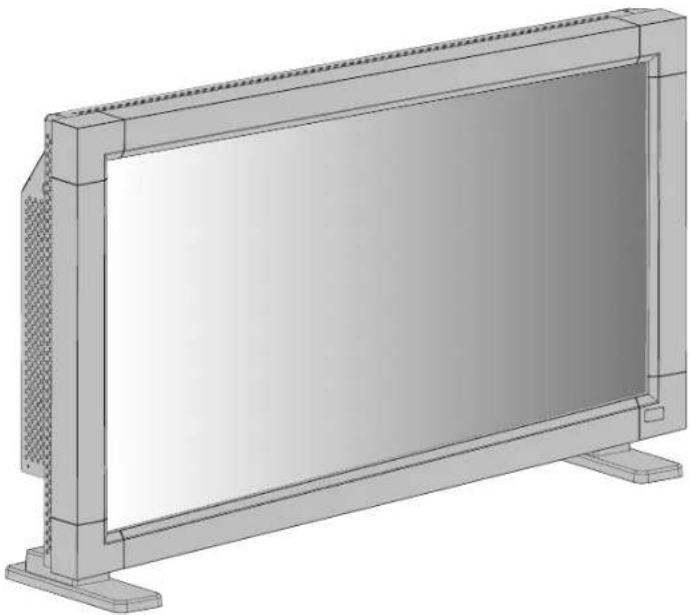

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MultiSync LCD3210 NEC

ВНИМАНИЕ. ЧТОБЫ УМЕНЬШИТЬ РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, УБЕДИТЕСЬ, ЧТО КАБЕЛЬ ПИТАНИЯ ВЫКЛЮЧЕН ИЗ РОЗЕТКИ. ЧТОБЫ ПОЛНОСТЬЮ ОТКЛЮЧИТЬ ПИТАНИЕ УСТРОЙСТВА, ВЫКЛЮЧИТЕ КАБЕЛЬ ПИТАНИЯ ИЗ РОЗЕТКИ ПЕРЕМЕННОГО ТОКА. НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ). ВНУТРИ АППАРАТА НЕТ ДЕТАЛЕЙ, ОБСЛУЖИВАНИЕ КОТОРЫХ МОЖЕТ ВЫПОЛНЯТЬ ПОЛЬЗОВАТЕЛЬ. ПО ВОПРОСАМ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ. Этот знак предупреждает пользователей о том, что внутри устройства находятся неизолированные детали под высоким напряжением, которые могут стать причиной поражения электрическим током. Поэтому ни в коем случае нельзя прикасаться к каким-либо деталям внутри устройства. Этот знак предупреждает пользователей о том, что имеется важная документация по эксплуатации и обслуживанию этого устройства. Поэтому ее необходимо внимательно прочитать, чтобы избежать возможных проблем.

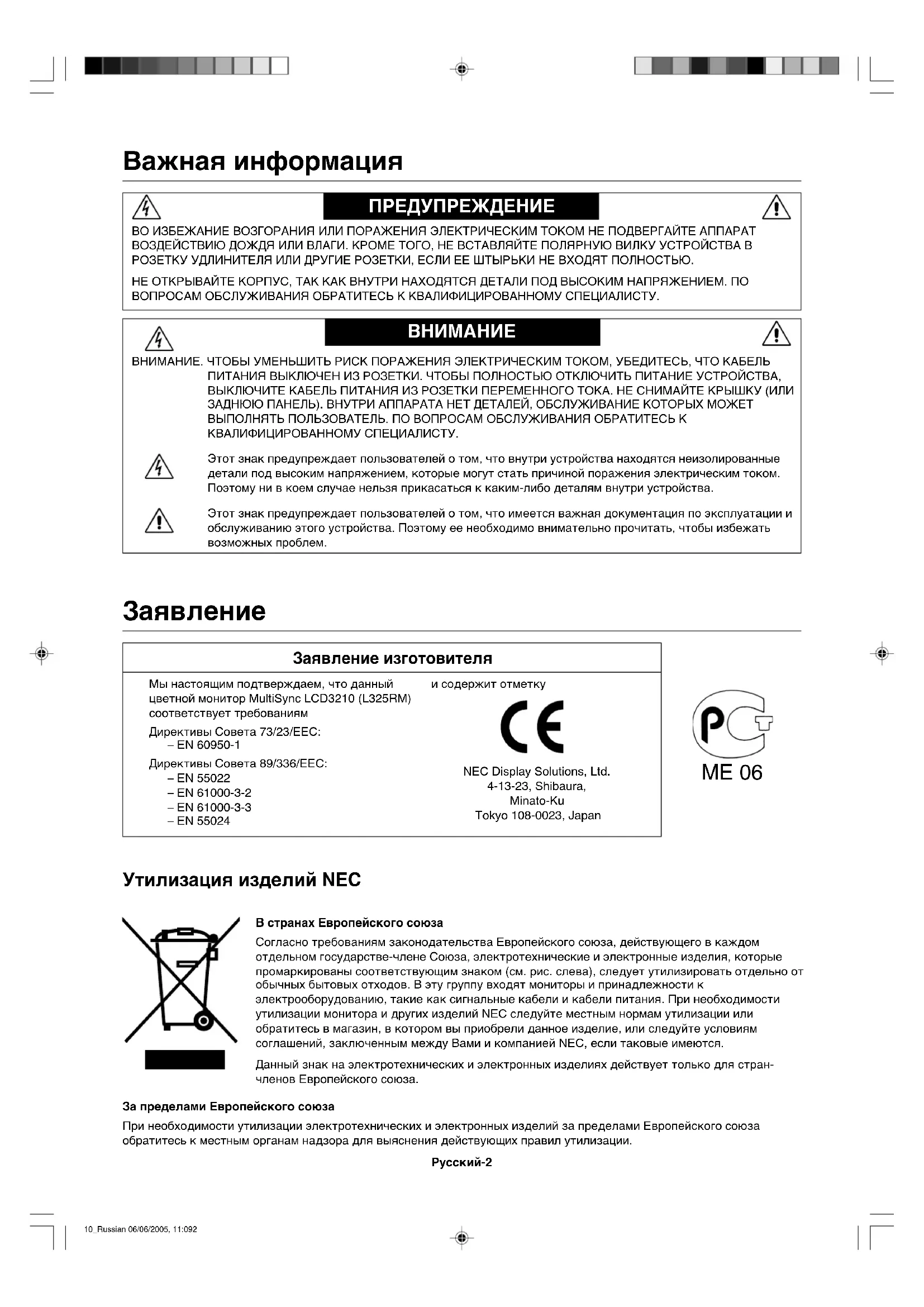

Заявление изготовителя Мы настоящим подтверждаем, что данный цветной монитор MultiSync LCD3210 (L325RM) соответствует требованиям Директивы Совета 73/23/EEC: – EN 60950-1 Директивы Совета 89/336/EEC: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 и содержит отметку NEC Display Solutions, Ltd. 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japan ME 06 Утилизация изделий NEC В странах Европейского союза Согласно требованиям законодательства Европейского союза, действующего в каждом отдельном государстве-члене Союза, электротехнические и электронные изделия, которые промаркированы соответствующим знаком (см. рис. слева), следует утилизировать отдельно от обычных бытовых отходов. В эту группу входят мониторы и принадлежности к электрооборудованию, такие как сигнальные кабели и кабели питания. При необходимости утилизации монитора и других изделий NEC следуйте местным нормам утилизации или обратитесь в магазин, в котором вы приобрели данное изделие, или следуйте условиям соглашений, заключенным между Вами и компанией NEC, если таковые имеются. Данный знак на электротехнических и электронных изделиях действует только для стран- членов Европейского союза. За пределами Европейского союза При необходимости утилизации электротехнических и электронных изделий за пределами Европейского союза обратитесь к местным органам надзора для выяснения действующих правил утилизации. 10_Russian 06/06/2005, 11:092Русский Русский-3 ПРИ УСТАНОВКЕ И ИСПОЛЬЗОВАНИИ ЦВЕТНОГО МОНИТОРА MULTISYNC LCD3210 ДЛЯ ЕГО ОПТИМАЛЬНОЙ РАБОТЫ СОБЛЮДАЙТЕ СЛЕДУЮЩИЕ ТРЕБОВАНИЯ.

• НЕ ВСКРЫВАЙТЕ МОНИТОР. Внутри аппарата нет деталей, которые может ремонтировать пользователь, поэтому открытие и снятие корпуса может привести к опасному поражению электрическим током или другим травмам. Любое техническое обслуживание должен выполнять квалифицированный специалист.

• Не допускайте попадания жидкостей внутрь корпуса или использования монитора рядом с водой.

• Не вставляйте никакие предметы в отверстия в корпусе, так как они могут прикасаться к деталям под высоким напряжением, что может быть опасно, привести к летальному исходу или вызвать поражение электрическим током, возгорание или неисправность

• Не кладите и не ставьте тяжелые предметы на кабель питания. Повреждение кабеля может привести к поражению электрическим током или возгоранию.

• Не ставьте этот аппарат на тележку, подставку или стол с наклонной или неустойчивой поверхностью, так как монитор может упасть, что приведет к его серьезному повреждению.

• Если ЖК-монитор MultiSync LCD3210 эксплуатируется в странах Европы с использованием источника питания переменного тока напряжением 220-240 В, необходимо использовать кабель питания, входящий в комплект поставки монитора.

• В Великобритании для этого монитора необходимо использовать кабель питания, одобренный BS, с вилкой в литом корпусе, в которую вмонтирован черный предохранитель (13 А). Если кабель питания не входит в комплект этого монитора, обратитесь к поставщику.

• Если монитор MultiSync LCD3210 работает от стандартного источника питания переменного тока 220-240 В в Австралии, используйте кабель питания, прилагаемый к монитору. Если кабель питания не входит в комплект этого устройства, обратитесь к поставщику.

• Во всех остальных случаях используйте кабель питания, соответствующий напряжению электрической сети переменного тока и стандартам безопасности Вашей

• Не кладите какие-либо предметы на монитор и не используйте его вне помещения.

• Люминесцентная лампа, установленная внутри ЖК- монитора, содержит ртуть. Следуйте инструкциям или правилам, действующим в вашем регионе, при утилизации этой лампы.

• Не перегибайте кабель питания.

• Не используйте монитор при повышенной температуре, влажности или в местах, где скапливается пыль и маслянистые вещества.

• Если монитор или стекло разобьется, не прикасайтесь к жидкому кристаллу и соблюдайте осторожность.

• Обеспечьте необходимое свободное пространство вокруг монитора для вентиляции и правильного рассеивания тепла. Не закрывайте вентиляционные отверстия и не размещайте монитор в непосредственной близости от батарей отопления и других источников тепла. Не кладите ничего на монитор.

• Кабель питания является основным средством для отключения системы от источника питания. Монитор необходимо устанавливать рядом с легкодоступной розеткой электропитания.

• Соблюдайте осторожность при перевозке. Сохраните упаковку на случай перевозки.

• Для обеспечения надежной работы чистите отверстия на задней панели корпуса для удаления грязи и пыли не реже одного раза в год.

• При постоянном использовании вентилятора рекомендуется протирать вентиляционные отверстия как минимум раз в месяц. В случае возникновения следующих ситуаций немедленно отключите кабель питания монитора из электрической розетки и вызовите квалифицированного специалиста.

• Если поврежден кабель питания или вилка.

• Если в монитор попала жидкость или какие-либо

• Если монитор попал под дождь или в воду.

• Если монитор упал или поврежден корпус.

• Если монитор не работает должным образом при выполнении инструкций по эксплуатации. Рекомендации по эксплуатации

• Для оптимальной работы монитора дайте ему прогреться в течение 20 минут.

• Давайте глазам отдых, периодически фокусируя взгляд на предмете, находящемся на расстоянии не менее 1,5 м. Чаще моргайте.

• Располагайте монитор под углом 90° к окнам и другим источникам света, чтобы свести к минимуму блики и

• Для чистки ЖКД монитора используйте мягкую ткань без ворса, не повреждающую поверхность. Не используйте чистящие растворы или жидкости для чистки стекла!

• Отрегулируйте яркость, контрастность и резкость монитора для удобства просмотра.

• Избегайте длительного воспроизведения на мониторе неподвижных изображений, чтобы исключить эффекты послесвечения (эффекты остаточного изображения).

• Регулярно проверяйте зрение.

Для обеспечения максимальной эргономичности рабочего места рекомендуется следующее:

• Используйте предварительно установленные параметры размера и положения со стандартными видеосигналами.

• Используйте предварительно установленную настройку

• Используйте сигналы с прогрессивной разверткой.

• Не используйте синий цвет в качестве основного цвета на темном фоне, так как недостаточная контрастность затрудняет восприятие и приводит к утомляемости глаз. Техника безопасности, техническое обслуживание и рекомендации по эксплуатации 10_Russian 06/06/2005, 11:093Русский-4 MultiSync LCD3210 32" LCD Colour Monitor

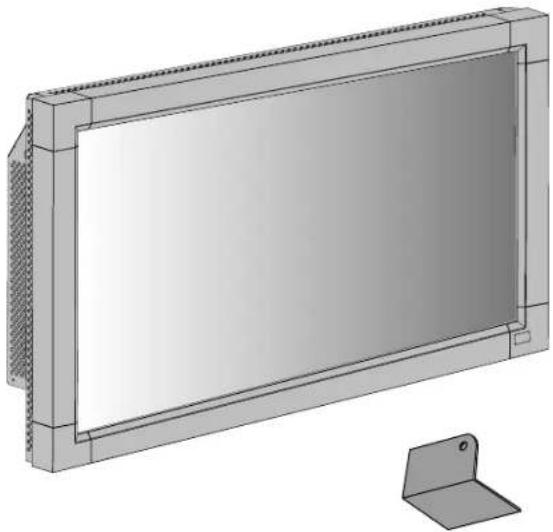

Кабель питания Руководство пользователя Кабель видеосигнала для компьютера (кабель D-SUB - D-SUB) Беспроводной пульт дистанционного управления и батарейки размера AA фиксатор x 3 В упаковочной коробке нового ЖКД монитора MultiSync LCD3210* должно быть следующее:

• ЖКД монитор с подставкой;

• кабель питания (3 м);

• кабель видеосигнала для компьютера (4 м);

• руководство пользователя;

• беспроводной пульт дистанционного управления и батарейки размера AA;

• ферритовый сердечник x 2;

• Штекер динамика, 1 комплект (требуется для подключения дополнительных колонок);

• подставка для отдельной установки x 2;

• Винт-барашек для крепления ножки-подставки (M4 x 27) x 2;

• Крышка выключателя питания. CD-ROM

сердечник x 2 ремень x 2 Винт-барашек для крепления ножки- подставки x 2 подставка для отдельной установки x 2 винт (M4 x 8) x 4

• Если предполагается использовать монитор с подставкой, установите ножки-подставки сразу после снятия упаковки.

• Обязательно сохраните коробку и упаковочный материал для транспортировки или перевозки монитора. Указанные ниже компоненты могут входить в комплект поставки как дополнительные.

• Внешний громкоговоритель Штекер динамика, 1 комплект (требуется для подключения дополнительных колонок) (Подключается к выводу для внешних динамиков) Крышка выключателя

10_Russian 06/06/2005, 11:094Русский Русский-5 Кнопка DOWN ( )Активизирует меню OSM, когда оно выключено. Действуеткак кнопка для перемещения выделенной области внизпри выборе регулируемого значения в меню OSM. Кнопка EXITАктивизирует меню OSM, когда оно выключено.Действует как кнопка EXIT для перемещения кпредыдущему меню в меню OSM. Датчик дистанционного управления и индикатор питанияПрием сигнала с пульта дистанционного управления (еслиприменяется беспроводной пульт дистанционногоуправления). См. также стр. 7.Когда монитор работает, индикатор горит зеленым, когдамонитор выключен (режим “ПИТАНИЕ ВЫКЛ.”), индикаторгорит красным. Когда ЖК-монитор находится в режимеэнергосбережения, индикатор горит и зеленым, и красным.При запущенной функции “РАСПИСАНИЕ РАБОТЫ”индикатор мигает зеленым и горит красным. См. стр. 17.В случае обнаружения неисправности, индикатор мерцаеткрасным. Основной выключатель питанияВыключатель питания служит для включения ивыключения питания от сети.Режим блокировки клавиш управленияЭтот элемент управления полностью блокирует доступ ковсем функциям клавиш управления. Чтобы включитьфункцию блокировки клавиш управлений, одновременнонажмите и удерживайте кнопки “” и “ ” более 3 секунд.Для возврата в режим пользователя одновременнонажмите и удерживайте кнопки “” и “ ” более 3 секунд. Кнопка POWER ( )Включение и выключение питания. См. также стр. 16. Кнопка MUTEВключение и выключение функции отключения звука. Кнопка INPUTВ экранном меню выполняет функцию кнопки “SET”(Ввод). (Переключение между типом входа [RGB1],[RGB2], [RGB3], [DVD/HD], [VIDEO] или [VIDEO<S>]).[VIDEO<S>] включается при выборе в экранном менюрежима “РАЗДЕЛЬНО” или при подключении кабеля“S-VIDEO” и наличии сигнала “S-VIDEO” и выбореРЕЖИМА “ПРИОРИТЕТ”. См. стр. English-24. Кнопка (+) PLUSДействует как кнопка (+) для увеличения регулируемогозначения в меню OSM.Если меню OSM выключено, повышает уровеньвыводимого аудиосигнала. Кнопка (-) MINUSДействует как кнопка (-) для уменьшения регулируемогозначения в меню OSM.Если меню OSM выключено, снижает уровеньвыводимого аудиосигнала. Кнопка UP ( )Активизирует меню OSM, когда оно выключено.Действует как кнопка для перемещения выделеннойобласти вверх при выборе регулируемого значения вменю OSM. Панель управления Названия деталей и их функции Расположение кнопкиВКЛ.ВЫКЛ.10_Russian 06/06/2005, 11:095Русский-6 Панель разъемов

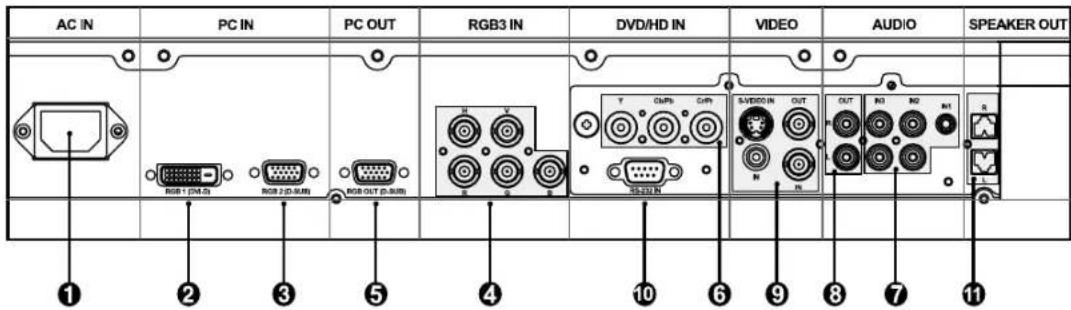

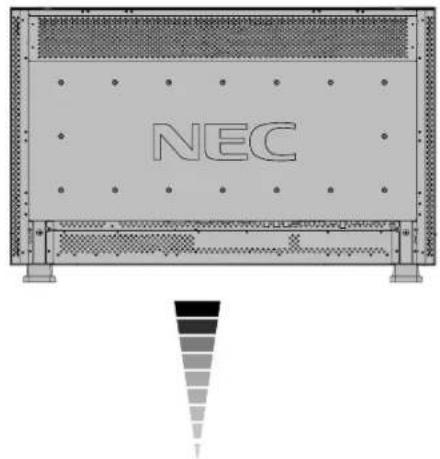

AUDIO IN 1, 2, 3 Служит для ввода аудиосигнала с внешнего оборудования, например компьютера, видеомагнитофона или DVD-проигрывателя.

AUDIO OUT Выход аудиосигнала от штекеров AUDIO IN 1, 2 и 3.

VIDEO IN/OUT (ВИДЕОВХОД/ВИДЕОВЫХОД) Разъем VIDEO IN (BNC и RCA): Служит для ввода комбинированного видеосигнала. Нельзя одновременно использовать разъемы BNC и RCA (используйте только один входной разъем). Разъем VIDEO OUT (BNC): Служит для вывода комбинированного видеосигнала через разъем VIDEO IN. Разъем S-VIDEO IN (DIN, 4 штырька): Служит для ввода сигналов S-video (отдельный сигнал Y/C). См. стр. English-24, “НАСТРОЙКА РЕЖИМА S-VIDEO”.

EXTERNAL CONTROL (9-штырьковый миниразъем D-Sub) Используется при управлении ЖКД монитором с оборудования RGB, например компьютера.

Выход аудиосигнала от штекеров AUDIO 1, 2 и 3.

Разъем AC IN Служит для подсоединения прилагаемого кабеля питания.

RGB 1 IN (DVI-D) Вход цифрового RGB-сигнала от компьютера.

• Этот разъем не предназначен для ввода аналоговых

RGB 2 IN (15-штырьковый миниразъем D-Sub) Служит для ввода аналоговых сигналов RGB с персонального компьютера или сигналов RGB другого оборудования.

RGB 3 IN [R, G, B, H, V] (BNC-разъем) Вход аналогового RGB-сигнала от компьютера или другого оборудования с RGB-выходом. Он также служит для подсоединения другого оборудования, например DVD-проигрывателя и проигрывателя лазерных дисков HDTV. Сигнал синхронизации по зеленому можно принимать через разъем G.

RGB OUT (15-контактный мини-разъем D-Sub) Выход сигнала от RGB 2 или 3.

DVD/HD IN (BNC-разъем) Для подключения такого оборудования как DVD проигрыватель, устройство ТВЧ или проигрыватель лазерных дисков. 10_Russian 06/06/2005, 11:096Русский Русский-7

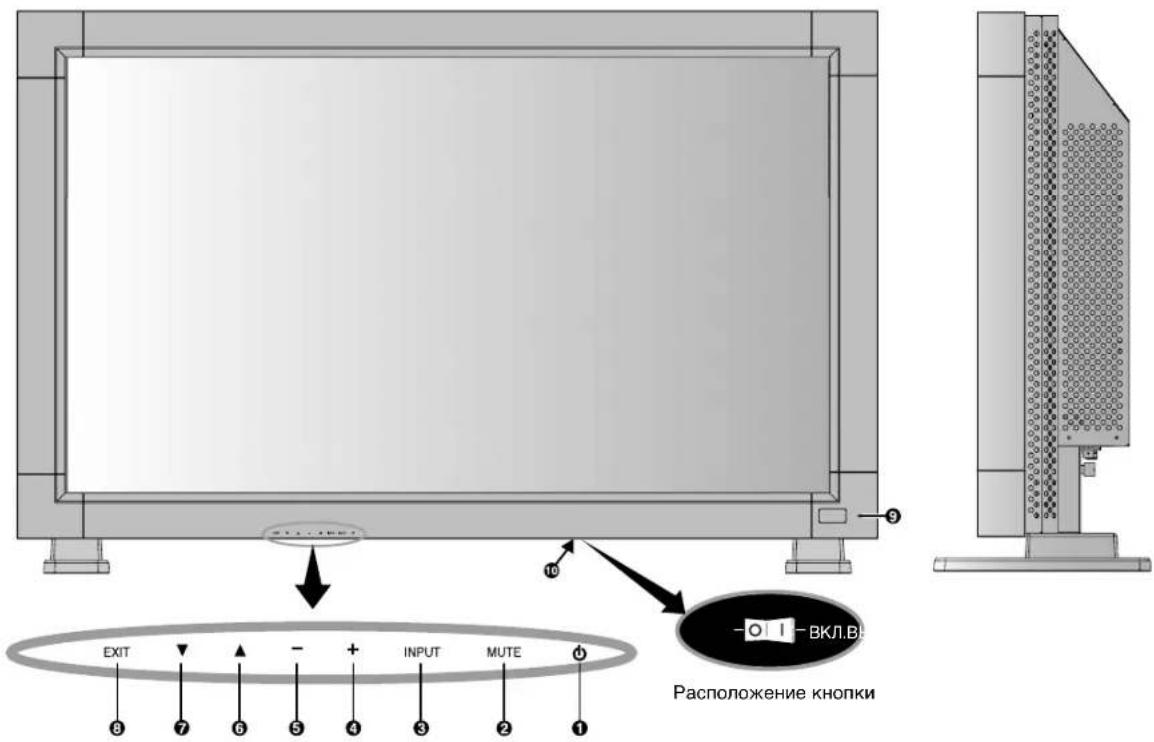

Кнопка POWERВключение и выключение питания. Если не горит индикатор питания, органы управления не работают. Кнопка INPUTВыбор входного сигнала: [RGB1], [RGB2], [RGB3], [DVD/HD],[VIDEO] или [VIDEO<S>].[VIDEO<S>] включается при выборе в экранном меню режима“РАЗДЕЛЬНО” или при подключении кабеля “S-VIDEO” и наличиисигнала “S-VIDEO” и выборе РЕЖИМА “ПРИОРИТЕТ”. См. стр.English-24. Кнопка AUDIO INPUTВыбор одного из вводимых аудиосигналов: [AUDIO1] (ЗВУК1),[AUDIO2] (ЗВУК2), [AUDIO3] (ЗВУК1). Кнопка SIZEВыбор формата изображения: [FULL] (ПОЛНЫЙ ЭКРАН),[NORMAL] (СТАНДАРТНОЕ), [WIDE] (ШИРОКОЭКРАННОЕ) и[ZOOM] (УВЕЛИЧЕНИЕ). См. стр. 17. Кнопка PICTURE MODEВыбор одного из режимов изображения: [HIGHBRIGHT] (ОЧ. ЯРКО),[STANDARD] (СТАНДАРТ), [sRGB], [CINEMA] (КИНО). См. стр. 17.HIGHBRIGHT: для движущегося изображения, например, с DVDSTANDARD: для изображений (Заводская настройка)sRGB: для изображений с текстомCINEMA: для фильмов. Кнопка MUTEВключение и выключение функции отключения звука. Кнопка VOLUME UPУвеличение уровня выводимого аудиосигнала. Кнопка VOLUME DOWNСнижение уровня выводимого аудиосигнала. Кнопка PIP (Картинка в картинке)Кнопка “ON/OFF” (Вкл./Выкл.): Включение и выключениефункции “КАРТИНКА В КАРТИНКЕ”. См. стр. English-21.Кнопка INPUT: выбор входного сигнала для “картинки в картинке”.Кнопка CHANGE: Смена местами основного и вспомогательногоизображений. Кнопка STILLКнопка ON/OFF: включение и выключение режима неподвижногоизображения.Кнопка CAPTURE: Обновляет неподвижное изображение. Кнопка DISPLAYВключение/выключение информационного экранного меню.См. стр. 17. Кнопка AUTO SETUPВход в меню автоматической установки. См. стр. English-21. Кнопка MENUВключение и выключение режима меню. Кнопка UPДействует как кнопка для перемещения выделенной областивверх при выборе регулируемого значения в меню OSM. Небольшойэкран, в котором настраивался режим “PIP”, перемещаетсявверх. Кнопка DOWNДействует как кнопка для перемещения выделенной областивниз при выборе регулируемого значения в меню OSM. Небольшойэкран, в котором настраивался режим “PIP”, перемещаетсявниз. Кнопка уменьшения MINUSДействует как кнопка (-) для уменьшения регулируемогозначения в меню OSM. Небольшой экран, в котором настраивалсярежим “PIP”, перемещается влево. Кнопка увеличения PLUSДействует как кнопка (+) для увеличения регулируемогозначения в меню OSM. Небольшой экран, в котором настраивалсярежим “PIP”, перемещается вправо. Кнопка SETРаботает как кнопка SET для меню OSM. Кнопка EXITПеремещение к предыдущему меню в меню OSM. Беспроводной пульт дистанционного управления Нажимая кнопки, направляйте верхнюю часть пультадистанционного управления на дистанционный датчик ЖКДмонитора.Пульт дистанционного управления следует использовать нарасстоянии приблизительно до 7 метров от внешнейстороны датчика дистанционного управления на ЖК-мониторе и при горизонтальном и вертикальном отклонении впределах 30° на расстоянии до 3 метров.Внимание. Следует помнить, что система дистанционногоуправления может не работать, если на приемникдистанционного управления ЖК-мониторапопадают прямые солнечные лучи или яркий свет, атакже если на пути луча находится какой-либопредмет. Обращение с пультом дистанционного управления

• Не подвергайте пульт сильным ударам.* Не допускайте попадания на пульт воды илидругих жидкостей. При попадании влаги напульт немедленно протрите его.* Не подвергайте его воздействию источников тепла и пара.* Открывать пульт дистанционного управления только дляустановки батарей. Зона действия пульта дистанционного управления 10_Russian 06/06/2005, 11:097Русский-8

1. Определите место установки

ВНИМАНИЕ. НЕ ПЫТАЙТЕСЬ УСТАНАВЛИВАТЬ ЖКД МОНИТОР САМОСТОЯТЕЛЬНО Установка ЖКД дисплея должна выполняться квалифицированным специалистом. Для получения дополнительной информации обратитесь к дилеру. ВНИМАНИЕ. ПЕРЕМЕЩЕНИЕ ИЛИ УСТАНОВКУ ЖКД МОНИТОРА СЛЕДУЕТ ВЫПОЛНЯТЬ ГРУППОЙ ИЗ ДВУХ ИЛИ БОЛЕЕ ЧЕЛОВЕК. Несоблюдение этой меры предосторожности может привести к падению ЖКД монитора и получению травмы.

Не допускается установка и эксплуатация монитора в перевернутом положении, положении экраном вниз или экраном вверх.

Данный ЖК-дисплей оборудован датчиком температуры и вентилятором. Если дисплей слишком сильно нагревается, происходит автоматическое включение вентилятора. Если дисплей перегревается при включенном вентиляторе, появляется меню “Внимание”. При появлении меню “Внимание” следует прекратить работу и дождаться пока монитор остынет. Если ЖК-монитор установлен в какой- либо корпус или на поверхность ЖК-монитора установлен защитный экран, необходимо проверять внутреннюю температуру монитора при помощи функции “КОНТРОЛЬ ТЕМПЕРАТУРЫ”. (См. стр. English-25). Если в нормальных условиях работы температура слишком высока, необходимо установить режим работы вентилятора “ВКЛ.” в меню функции “ЗАСТАВКА”. (См. стр. English-22). IВНИМАНИЕ. Чтобы не поцарапать панель, подложите под ЖКД монитор защитную прослойку, в которую он был завернут при упаковке.

2. Установите батарейки в пульт

дистанционного управления В качестве источника питания пульта дистанционного управления используются батарейки 1,5 В размера AA. Для установки или замены батареек выполните следующие действия.

1. Нажмите на крышку и сдвиньте ее, чтобы открыть.

2. Установите батарейки в соответствии с метками (+) и (-)

ВНИМАНИЕ. В случае неправильного использования батарейки могут протечь или взорваться. Особенно тщательно соблюдайте следующие рекомендации.

• Устанавливайте батарейки размера

, совмещая значки + и - на каждой батарейке со значками + и - в отделении для

• Не устанавливайте батарейки разных типов.

Не устанавливайте вместе новые и старые батарейки. Это сокращает срок службы батареек или приводит к утечке их внутреннего вещества.

• Немедленно извлекайте разрядившиеся батарейки во избежание утечки внутреннего вещества и его попадания в отделение для батареек. Не следует прикасаться к электролиту, выделяющемуся из батареи, это может привести к повреждению кожи. ПРИМЕЧАНИЕ. Если не планируется использовать пульт дистанционного управления в течение длительного времени, извлеките батарейки.

3. Подсоедините внешнее оборудование

• Для защиты подсоединяемого оборудования отключите основное питание, прежде чем выполнять подсоединение.

• Обратитесь к руководству пользователя для оборудования.

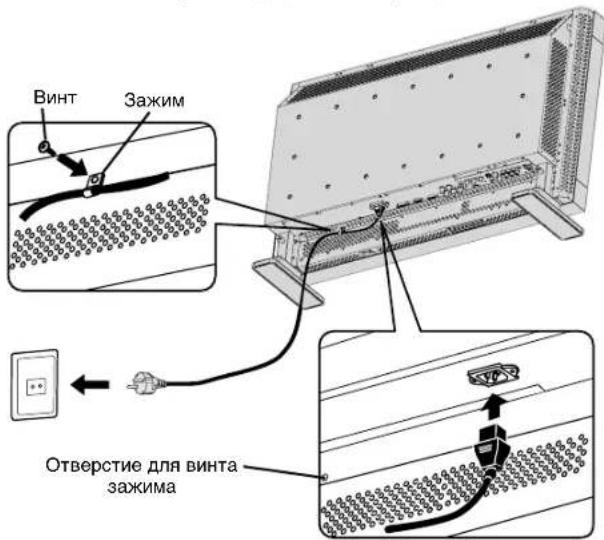

4. Подсоедините прилагаемый кабель

• Розетка электропитания должна находиться как можно ближе к оборудованию и быть легко доступной.

• До конца вставьте вилку в розетку электропитания. Ненадежные контакты могут стать причиной возникновения

• Кабель питания следует зафиксировать при помощи винта и

ПРИМЕЧАНИЕ. Для правильного выбора кабеля питания переменного тока см. раздел

безопасности, техническое обслуживание и рекомендации по эксплуатации

5. Включите питание подсоединенного

внешнего оборудования Если оно подсоединено к компьютеру, сначала включите питание компьютера.

6. Управление подключенным внешним

оборудованием Вывод сигнала на необходимом внешнем оборудовании.

Если необходимо, отрегулируйте громкость звука.

(см. стр. English-18-25) Выполните настройку, если необходимо отрегулировать положение экрана или устранить искажения.

9. Настройте изображение

(см. стр. English-18-25) Выполните настройку, если необходимо отрегулировать, например, яркость или контрастность.

10_Russian 06/06/2005, 11:098Русский Русский-9 Вывод динамика

10. Рекомендуемые настройки

Чтобы уменьшить возможность возникновения эффекта остаточного изображения, следует выполнить настройку следующих параметров в зависимости от вида используемого приложения. “ЗАСТАВКА” (см. стр. English-22), “ЦВЕТ БОКОВОЙ ПОЛОСЫ” (см. стр. English-22), “ДАТА И ВРЕМЯ” (см. стр. English-25), “РАСПИСАНИЕ РАБОТЫ” (см. стр. English-25).

11. Монитор установлен в

вертикальном положении

• Снимите ножки-подставки.

• Левый край при взгляде спереди должен располагаться

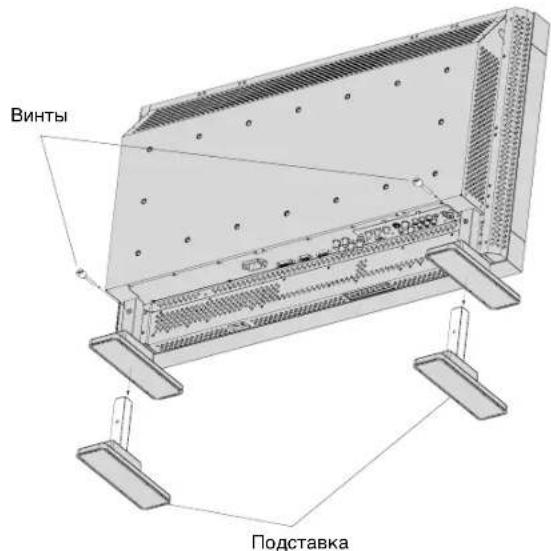

12. Установка и удаление подставки

1. Выключите монитор.

2. Поместите подставку на монитор, более длинные концы

ножек должны располагаться со стороны лицевой панели

3. После того, как подставки будут вставлены в направляющие,

затяните винты на обеих сторонах монитора. Снятие подставки

1. Расстелите защитное покрытие на плоской поверхности,

2. Положите монитор на защитное покрытие.

3. Отверните винты рукой или при помощи отвертки и уберите

их на хранение. ПРИМЕЧАНИЕ. Поместите подставку на монитор, так чтобы более длинная сторона ножки находилась

Чтобы не защемить пальцы, соблюдайте осторожность во время установки подставки.

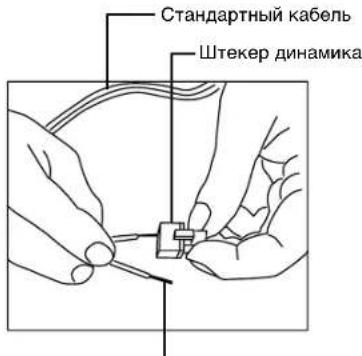

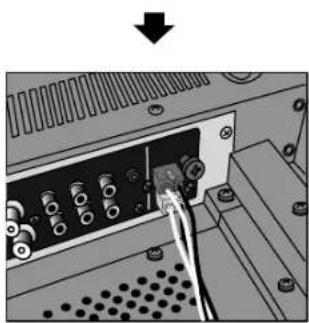

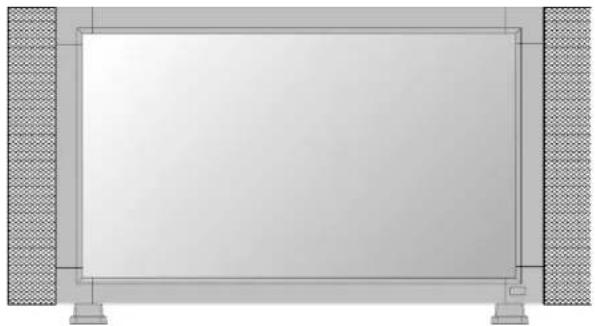

13. Подключение внешних динамиков

Мы рекомендуем использовать дополнительные колонки, разработанные для монитора MultiSync LCD3210. К выводам монитора MultiSync LCD3210 для подключения внешних динамиков могут подключаться универсальные аудиоколонки при помощи штекера динамика. Для этого следует заменить разъем кабеля основного динамика на прилагаемый штекер динамика. Штекер динамика Стандартный кабель

Закрепленный кабель и штекер динамика. Вставьте закрепленный кабель и штекер динамика в вывод для подключения динамика. Подключите отрицательный разъем стандартного кабеля к отрицательному разъему штекера динамика. На провод с отрицательною полярностью по всей длине кабеля нанесена полоса. Подключите второй провод кабеля к положительному разъему штекера динамика. Чтобы вставить кабель, придерживайте защелку на штекере динамика. Установка и подключение штекера

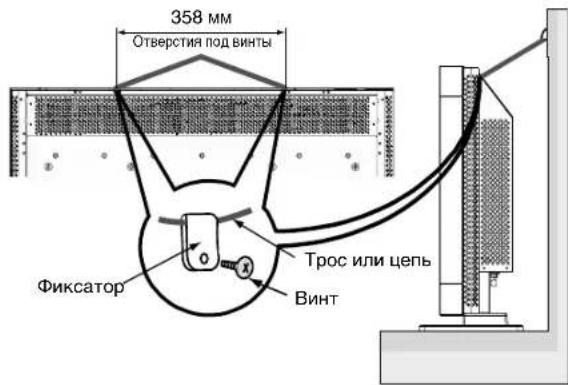

При креплении ЖК-монитора к стене используйте трос или цепь, способные выдержать вес монитора (ок. 16,4 кг). Перед перемещением ЖКД монитора трос или цепь следует отсоединить.

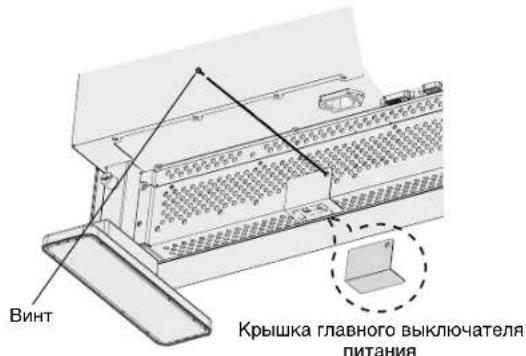

5. Предотвращение изменения

положения выключателя питания Для того, чтобы предотвратить доступ к выключателю питания, установите крышку выключателя питания, которая входит в комплект поставки в составе дополнительных принадлежностей. ПРИМЕЧАНИЕ. Если крышка выключателя питания установлена, его нельзя перевести в выключенное положение. Чтобы выключить монитор, необходимо снять крышку выключателя питания. Монтажные принадлежности можно прикреплять к ЖКД монитору, используя один из следующих способов.

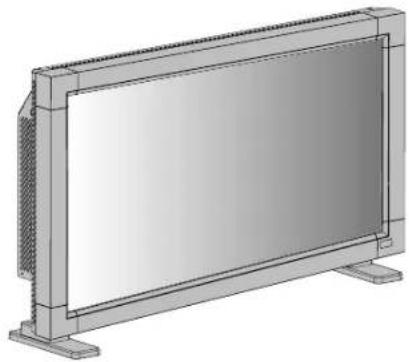

1. В вертикальном положении

Монтаж и прикрепление деталей к ЖКД монитору

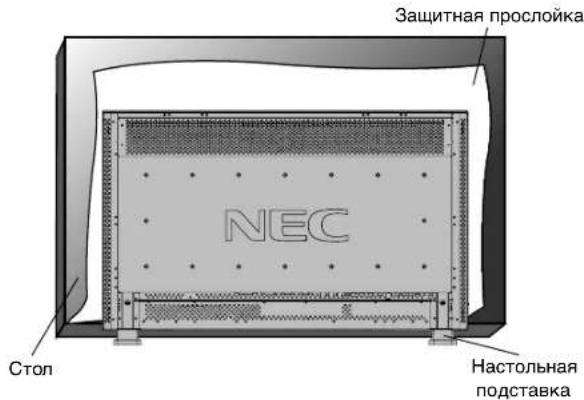

2. Положите экран лицевой стороной вниз

Чтобы не поцарапать поверхность экрана, подложите на стол под поверхность экрана защитную прослойку, в которую монитор был завернут при упаковке. Это устройство нельзя использовать или устанавливать без настольной подставки или другой монтажной принадлежности. Несоблюдение процедур монтажа может привести к повреждению оборудования или получению травмы пользователем или установщиком. Гарантия на продукт не распространяется на повреждения в результате неправильной установки. Несоблюдение этих рекомендаций может привести к аннулированию гарантии. При установке с применением других монтажных принадлежностей следует использовать способ монтажа, одобренный VESA (Ассоциацией по стандартам в области видеоэлектроники), и винты размера M6 длиной 10 мм или более в зависимости от толщины поверхности, на которой выполняется монтаж. (Рекомендуемый крутящий момент:

470 - 550 Нсм). NEC рекомендует использовать монтажный

интерфейс, соответствующий стандарту TUV-GS или UL1678, действующему в Северной Америке.

3. Требования к вентиляции при

установке в замкнутых пространствах Для обеспечения отвода тепла необходимо оставить свободное пространство между окружающими предметами, как показано

Трос или цепь 358 MM

Крышка главного выключателя

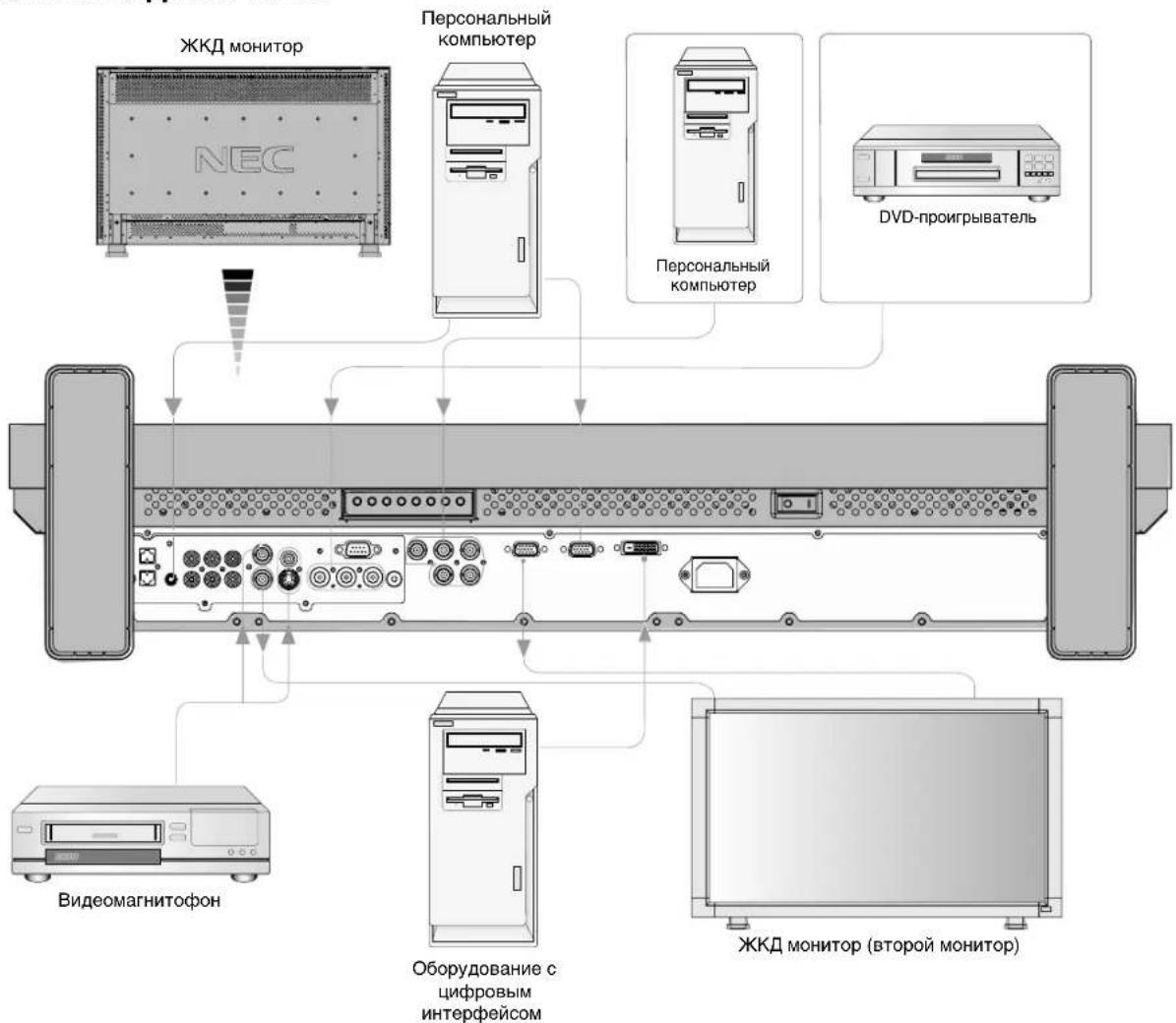

10_Russian 06/06/2005, 11:0910Русский Русский-11 Выполнение соединений Перед выполнением соединений выполните следующие действия.

• Прежде чем выполнять подключение, отключите питание всего подключаемого оборудования.

• Прочитайте руководство пользователя, поставляемое с каждым отдельным устройством. Схема подключения Место установки ферритового сердечника ФерритовыйсердечникК разъемукомпьютераК разъему AUDIO 1монитора Установка ферритового сердечника Установка ферритового сердечника на аудиокабель компьютера.Использование кабеля без установленного на нем ферритовогосердечника может привести к возникновению помех. Раскройте ферритовый сердечник иустановите его на кабеле компьютера. Защелкнитеферритовый сердечник.Установите два ферритовых кольца с обоих концов аудиокабелякомпьютера. Для аудиокабеля для компьютера Ферритовый сердечник Ферритовый сердечникРеменьРемень ЖКД монитор Персональный

Видеомагнитофон ПерсональныйкомпьютерDVD-проигрыватель Оборудование с

интерфейсом ЖКД монитор (второй монитор) 10_Russian 06/06/2005, 11:0911Русский-12 Подсоединение персонального компьютера При подсоединении компьютера к ЖКД монитору будет возможно отображать экранные изображения с компьютера. Некоторые видеоплаты могут некорректно воспроизводить изображение. Подсоединение ЖКД монитора к персональному компьютеру

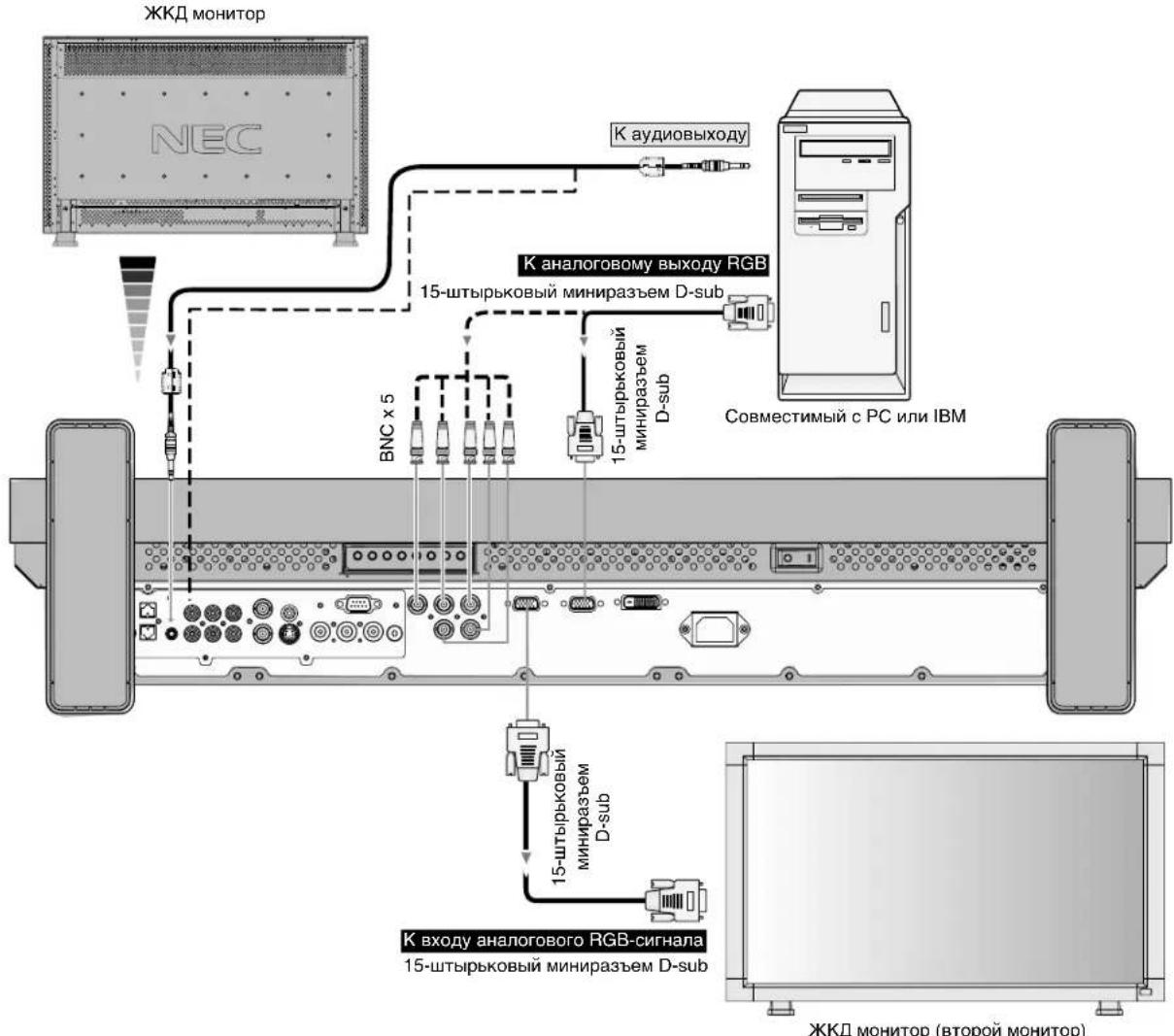

• Для подсоединения к разъему RGB 2 IN (15-штырьковый миниразъем D-sub) на ЖКД мониторе используйте прилагаемый кабель видеосигнала RGB для компьютера (15-штырьковый миниразъем D-sub - 15-штырьковый миниразъем D-sub).

• Для подсоединения к разъему RGB 3 (BNC) на ЖКД мониторе используйте отдельно поставляемый кабель (15-штырьковый миниразъем D-sub - BNC x 5). Выберите RGB 3 с помощью кнопки INPUT.

• При подсоединении одного или нескольких ЖКД мониторов используйте разъем RGB OUT (15-контактный мини- разъем D-SUB).

• В качестве аудиовходов могут использоваться разъемы AUDIO IN 1, 2 и 3. Для подключения выберите AUDIO 1, 2 или 3 при нажатии кнопки “AUDIO INPUT” (Аудиовход). Частота развертки

оризонтальная Вертикальная 640 x 480 31,5 Hz 60 Hz 800 x 600 37,9 Hz 60 Hz 1024 x 768 48,4 Hz 60 Hz 1280 x 768 48 Hz 60 Hz 1360 x 768 48 Hz 60 Hz Рекомендуемое разрешение 1280 x 1024 64 Hz 60 Hz Сжатое изображение 1600 x 1200 75 Hz 60 Hz Сжатое изображение

ЖКД монитор ЖКД монитор (второй монитор) Совместимый с PC или IBM BNC x 5 15-штырьковый миниразъем D-sub 15-штырьковый

D-sub 15-штырьковый миниразъем D-sub К аудиовыходу К аналоговому выходу RGB К входу аналогового RGB-сигнала 10_Russian 06/06/2005, 11:0912Русский Русский-13 При подсоединении компьютера Macintosh к ЖКД монитору будет возможно отображать экранные изображения с компьютера. При использовании некоторых видеокарт или драйверов изображения могут отображаться неправильно. Подсоединение ЖКД монитора к компьютеру Macintosh

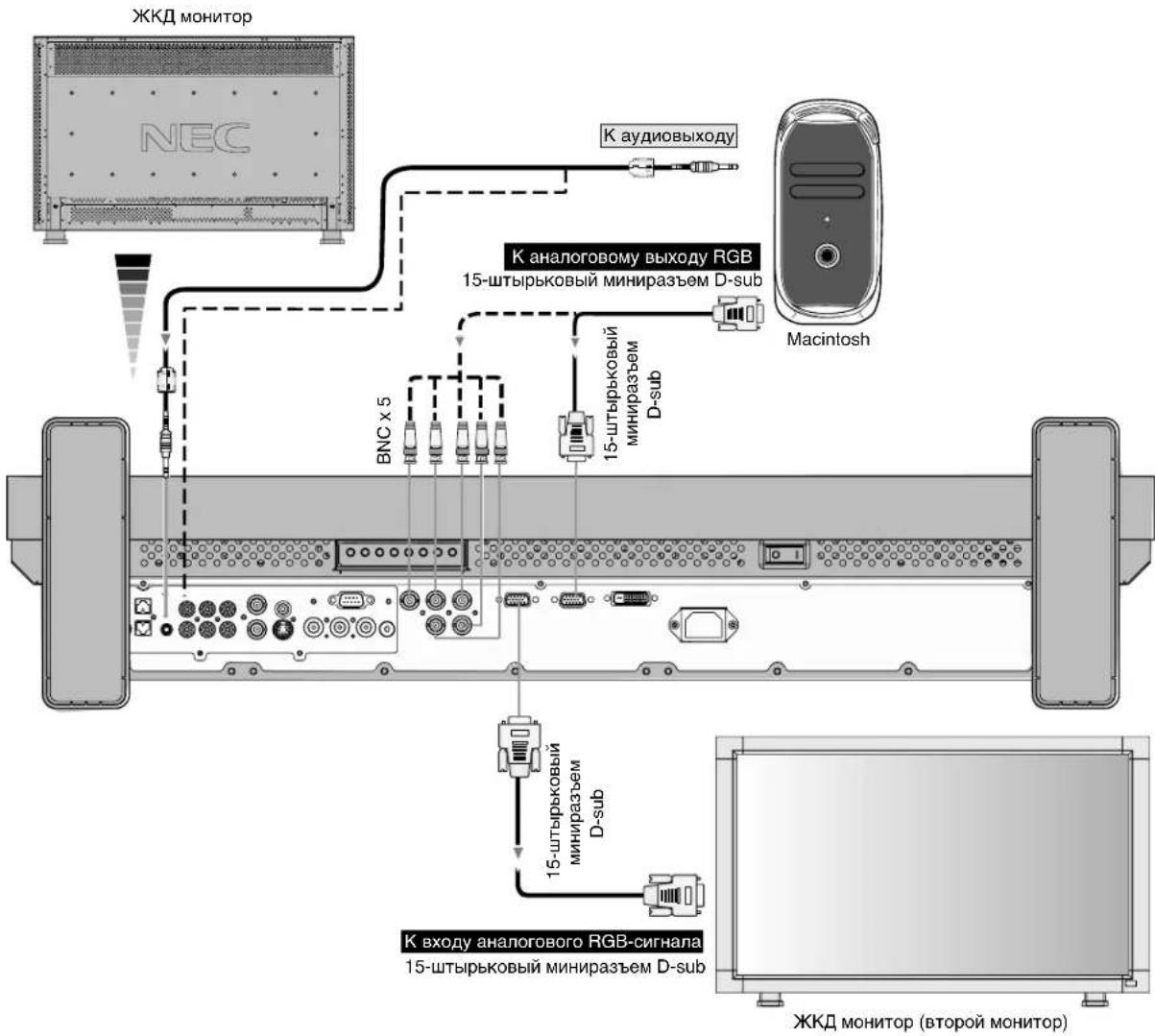

• Для подсоединения к разъему RGB 2 IN (15-штырьковый миниразъем D-sub) на ЖКД мониторе используйте прилагаемый кабель видеосигнала RGB для компьютера (15-штырьковый миниразъем D-sub - 15-штырьковый миниразъем D-sub).

• Для подсоединения к разъему RGB 3 IN (BNC) на ЖКД мониторе используйте отдельно поставляемый кабель (15-штырьковый миниразъем D-sub - BNC x 5).

• Обратитесь к руководству пользователя для компьютера Macintosh, чтобы ознакомиться с дополнительной информацией о требованиях к выводу видеосигналов компьютером, а также о специальных идентификаторах или настройках конфигурации, выполнение которых может потребоваться для изображений и монитора.

• В качестве аудиовходов могут использоваться разъемы AUDIO IN 1, 2 и 3. Для подключения выберите AUDIO 1, 2 или 3 при нажатии кнопки “AUDIO INPUT” (Аудиовход). Подсоединение к компьютеру Macintosh ЖКД монитор ЖКД монитор (второй монитор) Macintosh BNC x 5 15-штырьковый миниразъем D-sub 15-штырьковый

D-sub 15-штырьковый миниразъем D-sub К входу аналогового RGB-сигнала К аналоговому выходу RGB К аудиовыходу 10_Russian 06/06/2005, 11:0913Русский-14 Можно выполнить подсоединение к оборудованию, имеющему цифровой интерфейс, совместимый со стандартом DVI (Digital Visual Interface - интерактивное цифровое видео). Подсоединение ЖКД монитора к компьютеру с цифровым выходом

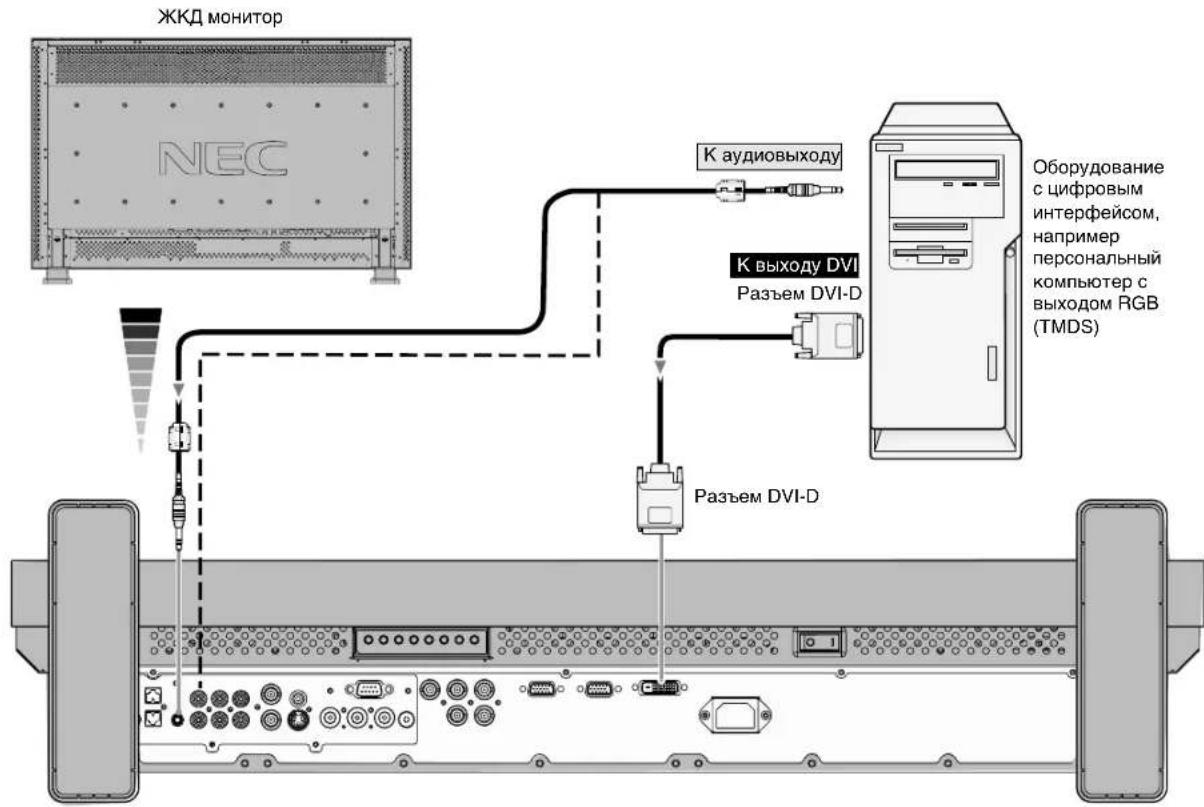

• Разъем RGB 1 IN также можно использовать для подсоединения кабеля DVI-D.

• Входные сигналы TMDS, соответствующие требованиям стандарта DVI.

• Для поддержания качества отображения используйте кабель, качество которого соответствует стандартам DVI.

• В качестве аудиовходов могут использоваться разъемы AUDIO IN 1, 2 и 3. Для подключения выберите AUDIO 1, 2 или 3 при нажатии кнопки “AUDIO INPUT” (Аудиовход). Подсоединение к оборудованию с цифровым интерфейсом ЖКД монитор Оборудование

персональный компьютер с выходом RGB (TMDS) Разъем DVI-D Разъем DVI-D К выходу DVI К аудиовыходу 10_Russian 06/06/2005, 11:0914Русский Русский-15 При подсоединении DVD-проигрывателя к ЖКД монитору будет возможно отображать видеоизображения с DVD-дисков. Для получения дополнительной информации обратитесь к руководству пользователя для DVD-проигрывателя. Подсоединение ЖКД монитора к DVD-проигрывателю

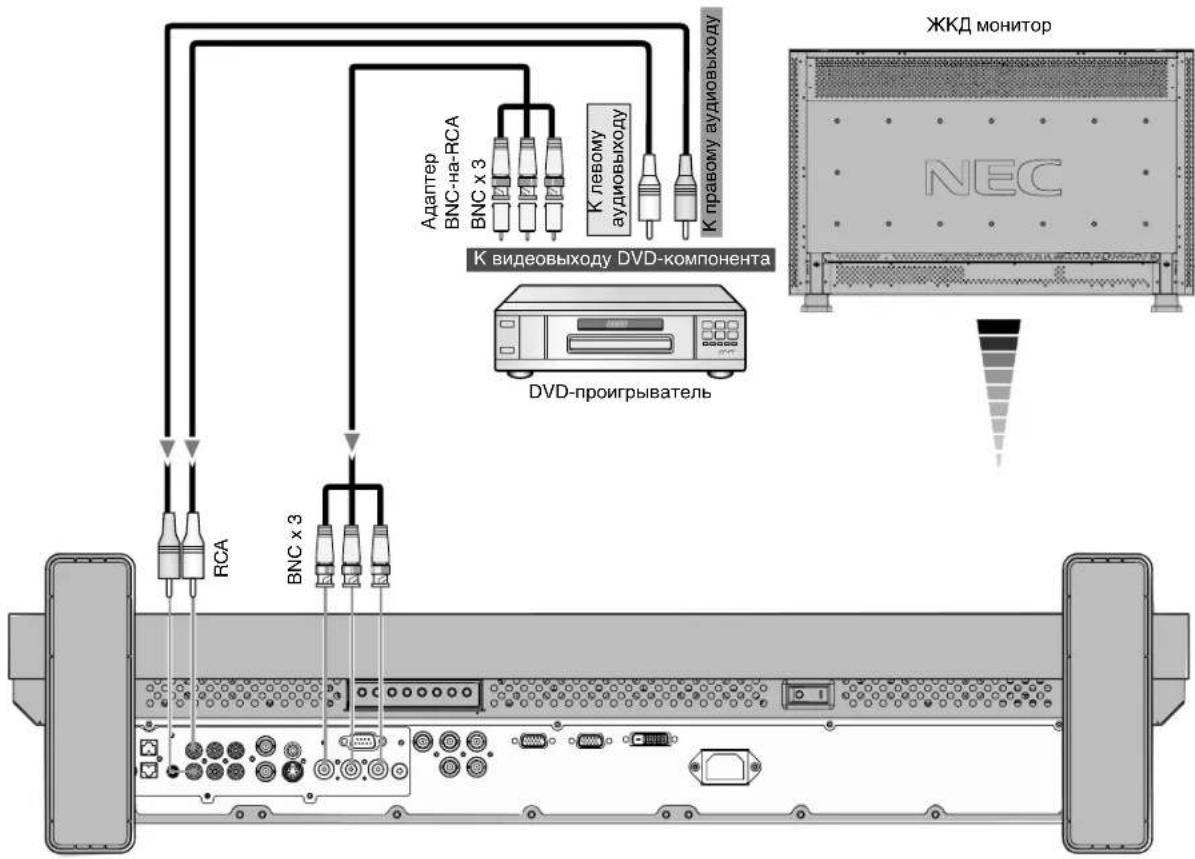

• Для подключения к разъему DVD/HD IN (BNC-разъем) на ЖК-мониторе нужно использовать соединительный кабель BNC (не входит в комплект поставки). Для подключения DVD проигрывателя с гнездом RCA через соединительный кабель BNC вам потребуется переходник BNC-RCA (не входит в комплект поставки). Для ввода аудиосигнала можно также использовать разъемы AUDIO IN 2 и 3 (оба RCA). Для такого соединения выберите [AUDIO 2] (ЗВУК 2) или [AUDIO 3] (ЗВУК 3) с помощью кнопки AUDIO INPUT. Подсоединение DVD-проигрывателя с комбинированным выходом ЖКД монитор RCA BNC x 3 DVD-проигрыватель

BNC-на-RCA BNC x 3 К правому аудиовыходу К видеовыходу DVD-компонента

аудиовыходу 10_Russian 06/06/2005, 11:0915Русский-16 К ЖКД монитору можно подсоединить стереоусилитель. Для получения дополнительной информации обратитесь к руководству пользователя для усилителя. Подсоединение ЖКД монитора к стереоусилителю

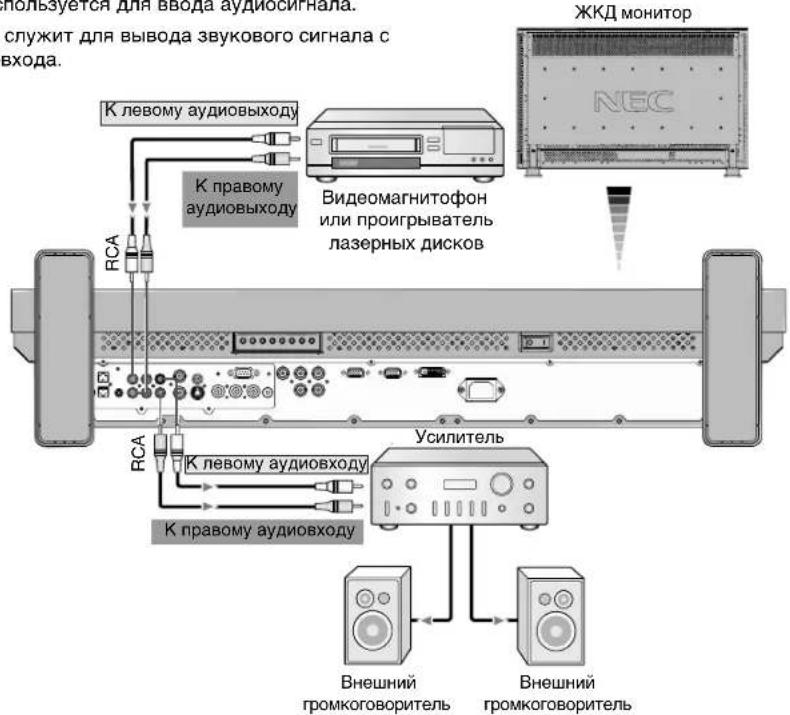

• Включите ЖКД монитор и усилитель только после того, как все соединения будут выполнены.

• Используйте кабель RCA для подсоединения разъема AUDIO OUT (RCA) на ЖКД мониторе к аудиовходу на усилителе.

• Следите за тем, чтобы не перепутать левое и правое аудиогнезда.

• Разъем AUDIO IN используется для ввода аудиосигнала.

• Разъем AUDIO OUT служит для вывода звукового сигнала с выбранного аудиовхода.

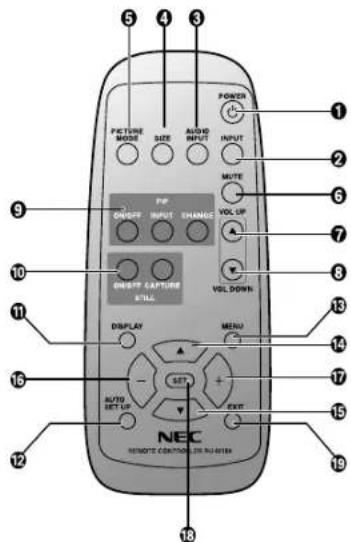

REMOTE CONTROLLER RU-M104

ЖКД мониторК левому аудиовыходу RCA К правому аудиовходуУсилительВнешнийгромкоговорительВидеомагнитофонили проигрывательлазерных дисков RCA Внешнийгромкоговоритель Основные операции Режимы питания (Питание ВКЛ и Питание ВЫКЛ) При включенном питании индикатор питания ЖКД монитора горит зеленым, а при выключенном - красным. Для включения и выключения питания можно использовать следующие три способа.

1. Нажать кнопку питания.

Примечание. Перед тем как нажимать кнопку питания, обязательно переведите основной выключатель питания ЖК-монитора в положение “ВКЛ”. Основной выключательпитанияКнопка питания

2. Использовать пульт дистанционного управления.

Примечание. Перед использованием пульта дистанционного управления обязательно включите основной выключатель питания на ЖКД мониторе.

3. Нажать основной выключатель питания.

Примечание. Если питание монитора было отключено выключателем питания, индикатор питания погаснет; включить монитор с помощью пульта дистанционного управления и кнопки питания не удастся Прежде чем использовать пульт дистанционного управления или нажимать кнопку питания, обязательно переведите выключатель питания в положение

Подсоединение стереоусилителя К правомуаудиовыходуК левому аудиовходу10_Russian 06/06/2005, 11:0916Русский Русский-17 Индикатор питания Режим изображения RGB 1, 2, 3 HIGHBRIGHT STANDARD sRGB

DVD/HD, VIDEO HIGHBRIGHT STANDARD CINEMA

VIDEO (ВИДЕО)HIGHBRIGHT (ОЧ. ЯРКО), STANDARD (СТАНДАРТНО), CINEMA (КИНОТЕАТР) RGB1, 2, 3 DVD/HD (DVD/ВР) VIDEO (ВИДЕО) PIP Основное: RGB2 Вспомогательное: VIDEO<S> Информационное меню OSM Main picture InformationSub picture InformationMain picture InformationRGB2 1024 x 768 48kHz 60HzAUDIO : 1 VIDEO<S> NTSC SIZE : FULL Информация об основномизображенииИнформация о вспомогательномизображенииИнформация об основномизображенииVideo Input modeInput Signal Colour System modeAudio input modePicture Size modeVIDEO<S> NTSC AUDIO : 3SIZE : NORMALРежим видеовходаРежим системы цветностивходного сигналаРежим аудиовходаРежим размера изображения Video Input mode Audio input mode Picture Size mode DVD/HD AUDIO : 3 SIZE : WIDE Режим видеовходаРежим аудиовходаРежим размера изображения Video Input mode Input signal Information Audio input mode Picture Size mode RGB2 1024 x 768 48kHz 60Hz AUDIO : 1 SIZE : FULL

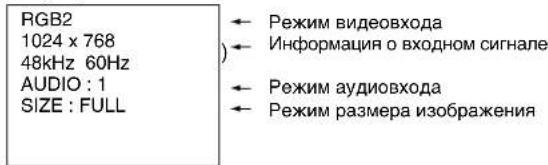

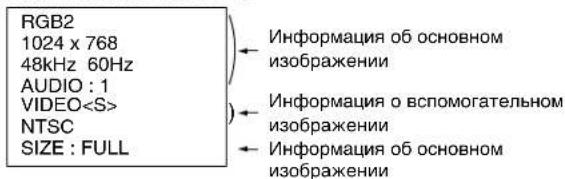

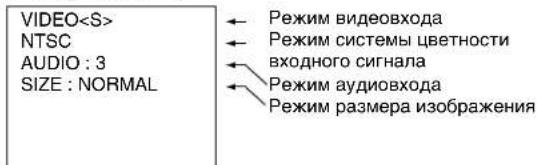

Режим видеовходаИнформация о входном сигналеРежим аудиовходаРежим размера изображения WIDE (ШИРОКОЭКРАННОЕ): Расширение сигнала «конверт» с форматным соотношением 16:9 на весь экран. ZOOM (DYNAMIC) (УВЕЛИЧЕНИЕ (ДИНАМИЧЕСКОЕ)): Изображение с форматным соотношением 4:3 будет растянуто на весь экран, при этом развертка станет нелинейной. (Некоторая часть изображения при растягивании по краям окажется «обрезанной».) ZOOM (УВЕЛИЧЕНИЕ) Изображение при увеличении может выходить за пределы активной области экрана. Изображение, выходящее за пределы активной области, не отображается. ZOOM (УВЕЛИЧЕНИЕ) ZOOM (УВЕЛИЧЕНИЕ) Тип сигнала NORMAL (СТАНДАРТНЫЙ) ZOOM (DYNAMIC) (УВЕЛИЧЕНИЕ

Рекомендуемый размер

Питание Вкл. Зеленый Питание ВЫКЛ. Красный Режим ожидания, если Красный горит включена функция Зеленый мерцает “РАСПИСАНИЕ РАБОТЫ” Режим ожидания Красный и зеленый Диагностика (Обнаружение Красный мерцает неисправностей)

• См. устранение неисправностей на стр. 18 Управление режимом питания Функция энергосбережения ЖК-монитора соответствует системе управления питанием DPM, утвержденной VESA. Функция управления питанием - это функция энергосбережения, с помощью которой сокращается потребление энергии дисплеем, когда в течение некоторого определенного периода времени не используется клавиатура

Система управления энергопотреблением на новом мониторе установлена в режим “включено” (ON). Данная функция позволяет монитору при отсутствии сигнала переходить в спящий режим. Это может продлить срок службы монитора и снизить потребление электроэнергии. Выбор видеоисточника Для просмотра видеоисточника: С помощью кнопки ввода установите значение [VIDEO] (ВИДЕО). Используйте меню COLOUR SYSTEM (СИСТЕМА ЦВЕТА) чтобы установить значение [AUTO], [NTSC], [PAL], [SECAM], [PAL60] или [4.43NTSC], соответствующее выбранному формату видео. Размер изображения

RGB 1, 2, 3 FULL ZOOM NORMAL

DVD/HD, VIDEO FULL WIDE ZOOM NORMAL (DVD/ВР, ВИДЕО) NORMAL (СТАНДАРТНЫЙ): Отображение с форматным соотношением входного сигнала компьютера или отображение с форматным соотношением 4:3 сигнала DVD/ HD или VIDEO. FULL (ПОЛНЫЙ ЭКРАН): Отображение на весь экран. Подробные сведения об OSM можно найти в версии на диске CD-ROM (English Part, P.18) 10_Russian 06/06/2005, 11:0917Русский-18 Устранение неисправностей Нет изображения

• Кабель видеосигнала должен быть надежно подключен к плате видеоадаптера/компьютеру.

• Плата видеоадаптера должна быть надежно установлена в разъеме.

• Выключатель питания монитора на передней панели и выключатель питания компьютера должны быть установлены в положение ON (ВКЛ).

• Убедитесь, что на используемой плате видеоадаптера или в системе выбран поддерживаемый режим. (Для изменения графического режима обратитесь к руководству по плате видеоадаптера или по компьютеру.)

• Проверьте совместимость рекомендованных параметров для монитора и платы видеоадаптера.

• Проверьте, нет ли в разъеме кабеля для передачи сигнала согнутых или вдавленных штырьков. Кнопка питания не работает

• Выключите кабель питания монитора из электрической розетки, чтобы выключить монитор и сбросить его настройки. Эффекты послесвечения

• Имейте в виду, что при работе ЖК-мониторов возможно возникновение такого явления, как послесвечение. Эффект послесвечения проявляется в том, что на экране монитора сохраняется остаточный след предыдущего изображения. В отличие от мониторов с электронно-лучевыми трубками, на ЖК-мониторах эффект послесвечения обратим, но, тем не менее, следует избегать вывода на экран неподвижного изображения в течение длительного времени. Чтобы ослабить эффект послесвечения, выключите монитор на время, в течение которого на экран выводилось предыдущее изображение. Например, если изображение на мониторе не менялось в течение одного часа, и после него сохранился остаточный след, для удаления этого изображения монитор следует отключить на один час. ПРИМЕЧАНИЕ. Как и для всех персональных дисплеев, компания NEC DISPLAY SOLUTIONS рекомендует выводить на экран подвижные изображения и использовать динамические экранные заставки, включающиеся через определенный промежуток времени при отсутствии изменений на экране, или выключать монитор на время, пока он не используется. Изображения неустойчиво, не сфокусировано или “плавает”

• Кабель для передачи сигнала должен быть надежно подсоединен к компьютеру.

• Используйте параметры в меню OSM Image Adjust (Настройка изображения), чтобы сфокусировать и настроить изображение путем увеличения или уменьшения значения четкости. При изменении режима отображения, возможно, потребуется заново отрегулировать параметры меню OSM Image Adjust (Настройка изображения).

• Проверьте совместимость монитора и платы видеоадаптера и пригодность рекомендованных параметров синхронизации.

• Если текст искажается, измените режим видео на режим с прогрессивной разверткой и используйте частоту регенерации 60 Гц. Изображение комбинированного сигнала имеет зеленоватый оттенок

• Проверьте выбран ли входной разъем DVD/HD. Светодиод на мониторе не горит (не виден ни зеленый, ни красный цвет)

• Выключатель питания монитора должен быть установлен в положение ON (ВКЛ), а кабель питания - подсоединен к электросети.

• Убедитесь, что компьютер не находится в режиме экономии электроэнергии (нажмите на любую кнопку клавиатуры или передвиньте мышь). На мониторе мигает КРАСНЫЙ ИНДИКАТОР

• Возможно, произошел какой-либо сбой. Необходимо связаться с ближайшим авторизованным сервисным центром NEC DISPLAY SOLUTIONS. Изображение на экране неправильного размера

Используйте параметры меню OSM Image Adjust (Настройка изображения), чтобы увеличить или уменьшить значение зернистости.

• Убедитесь, что на используемой плате видеоадаптера или в системе выбран поддерживаемый режим. (Для изменения графического режима обратитесь к руководству по плате видеоадаптера или по компьютеру.) Изображение с выбранным разрешением неправильно отображается

• Используйте меню OSM Display Mode (Режим отображения) для входа в информационное меню и убедитесь в том, что выбрано подходящее разрешение. В противном случае выберите необходимый параметр.

• Проверьте, надежно ли подключен кабель громкоговорителя.

• Проверьте, не активизирована ли функция отключения звука.

• Проверьте, не установлен ли минимальный уровень громкости. Не работает пульт дистанционного управления

• Проверьте состояние батареек пульта дистанционного управления.

• Проверьте, правильно ли установлены батарейки.

• Проверьте, направлен ли пульт дистанционного управления на дистанционный датчик монитора.

• Система дистанционного управления может не работать, если на приемник дистанционного управления ЖК-монитора попадают прямые солнечные лучи или яркий свет, а также если на пути луча находится какой-либо предмет. Функции “РАСПИСАНИЕ РАБОТЫ”/“ТАЙМЕР ВЫКЛЮЧЕНИЯ” работают неправильно

• Функция настройки “РАСПИСАНИЯ РАБОТЫ” не действует, когда установлен “ТАЙМЕР ВЫКЛЮЧЕНИЯ”.
