GEBRUIKSAANWIJZING MultiSync LCD3210 NEC

Gebruikershandleiding

Belangrijke informatie ....Nederlands-2

Waarschuwing, Let Op! ......Nederlands-2

Kennisgeving ...... Nederlands-2

Veiligheidsmaatregelen, onderhoud en aanbevolen gebruik ....Nederlands-3

Inhoud Nederlands-4

Namen en functies van onderdelen ...... Nederlands-5

Bedieningspaneel Nederlands-5

Terminalpaneel Nederlands-6

Draadloze afstandsbediening ...... Nederlands-7

Bereik van de afstandsbediening ....Nederlands-7

Omgaan met de afstandsbediening......Nederlands-7

Installatieprocedure ...... Nederlands-8

Opties voor de LCD-monitor monteren en aansluiten ...... Nederlands-16

Asnsluitingen ....Nederlands-1

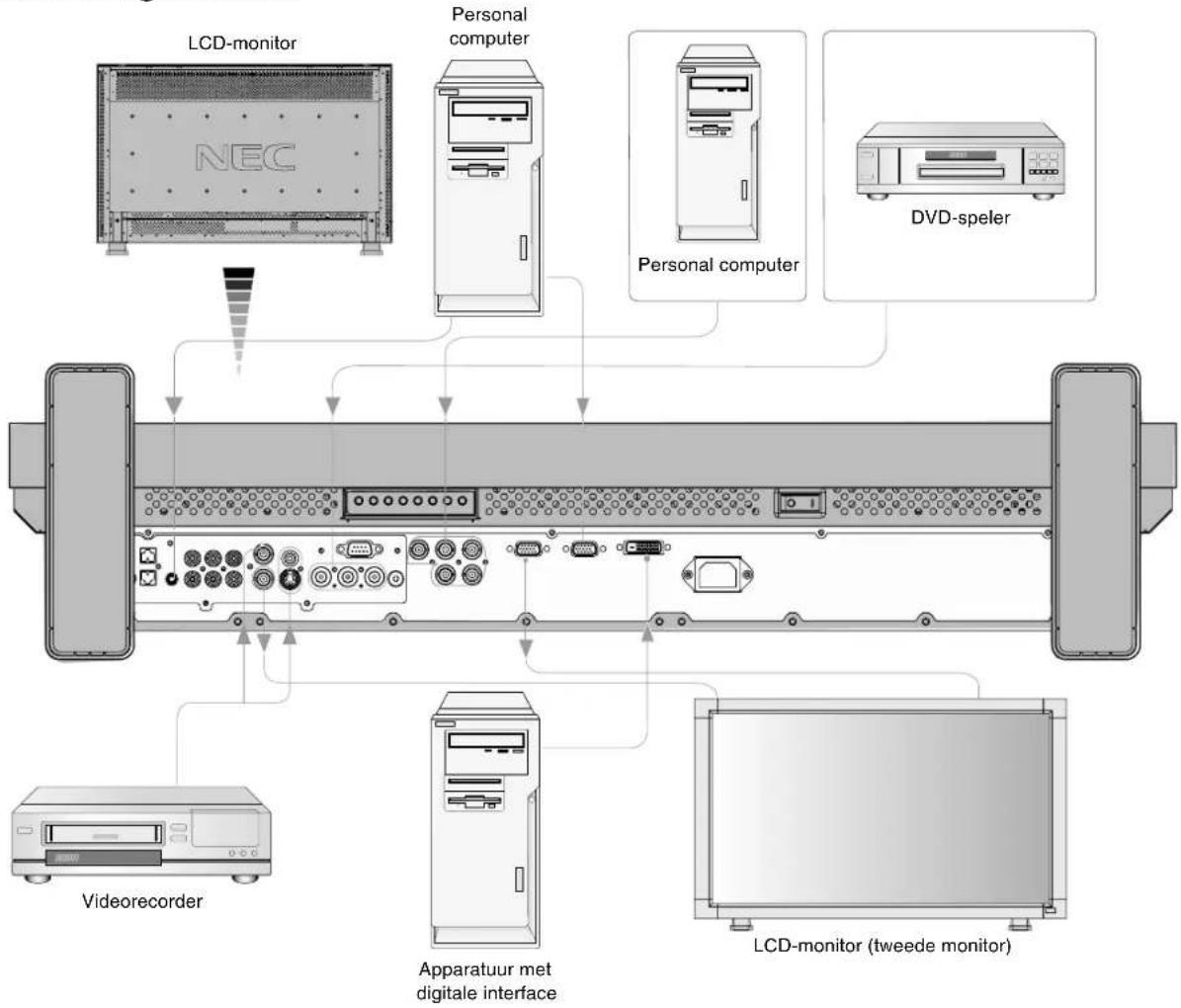

Bedradingsschema ...... Nederlands-1

Een personal computer aansluiten ....Nederlands-1

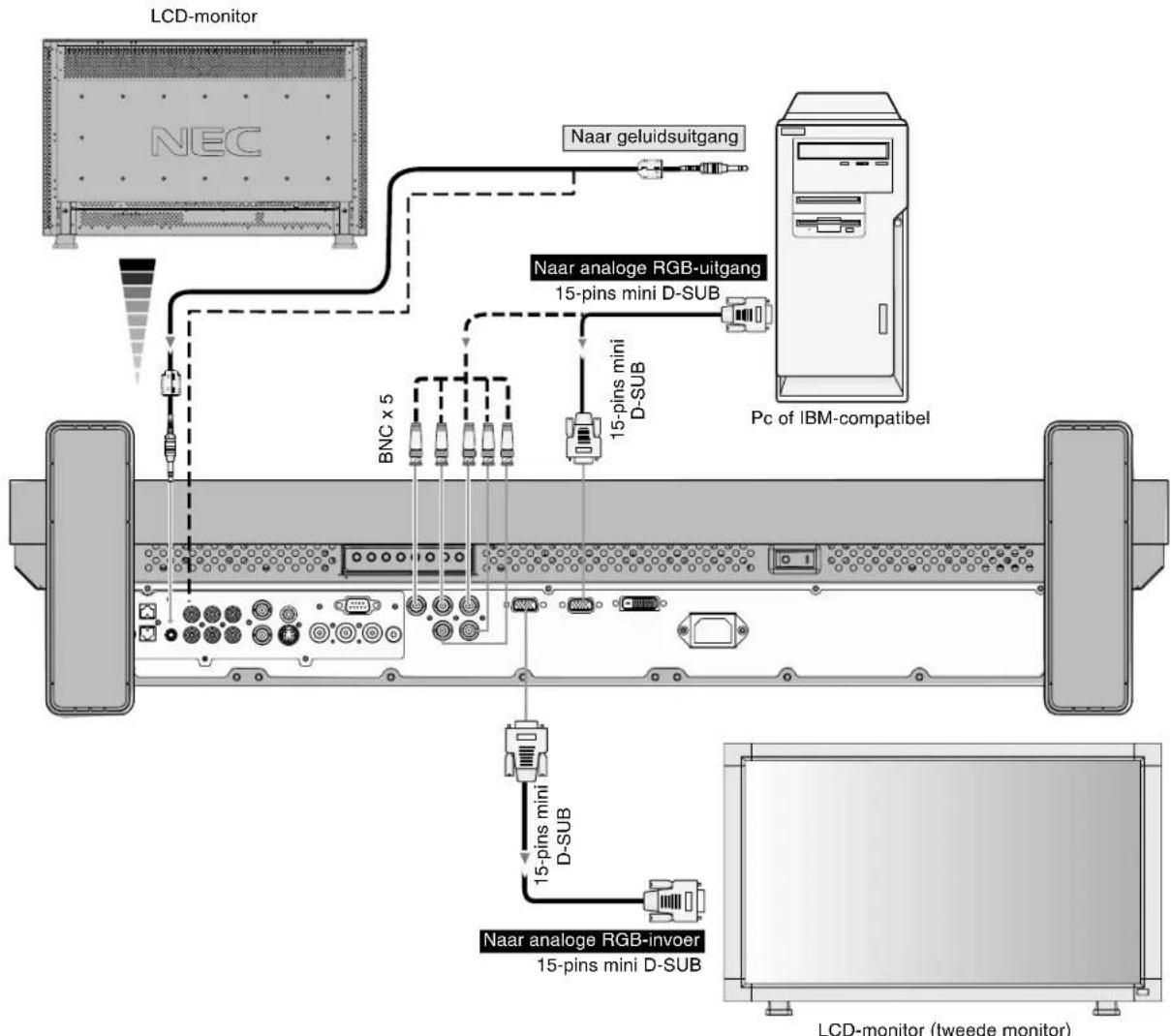

De LCD-monitor aansluiten op een personal computer ...... Nederlands-1:

Verbinden met een Macintosh-computer ....Nederlands-1

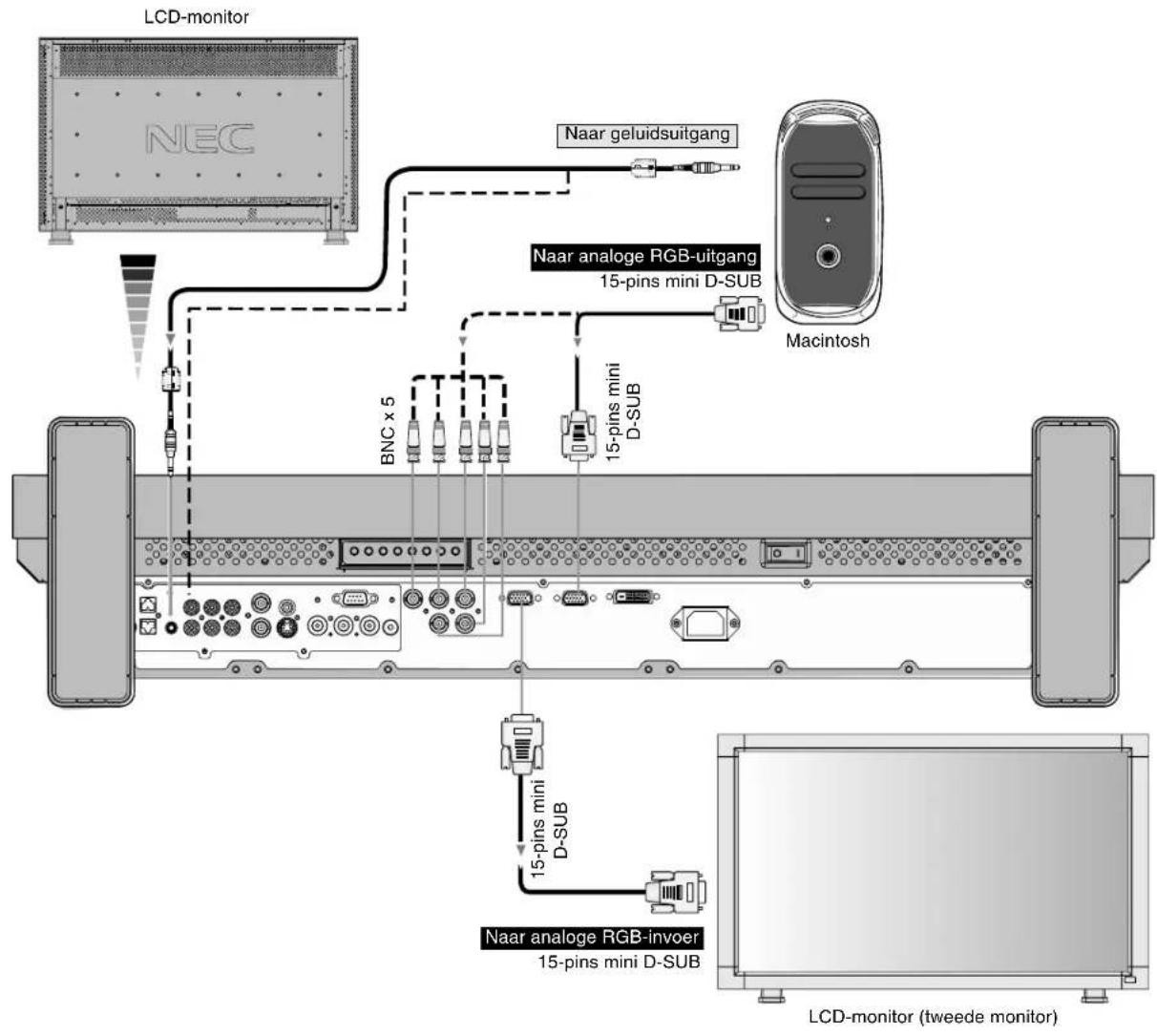

De LCD-monitor aansluiten op de Macintosh Nederlands-1

Verbindingen met apparatuur met een digitale interface ....Nederlands-1

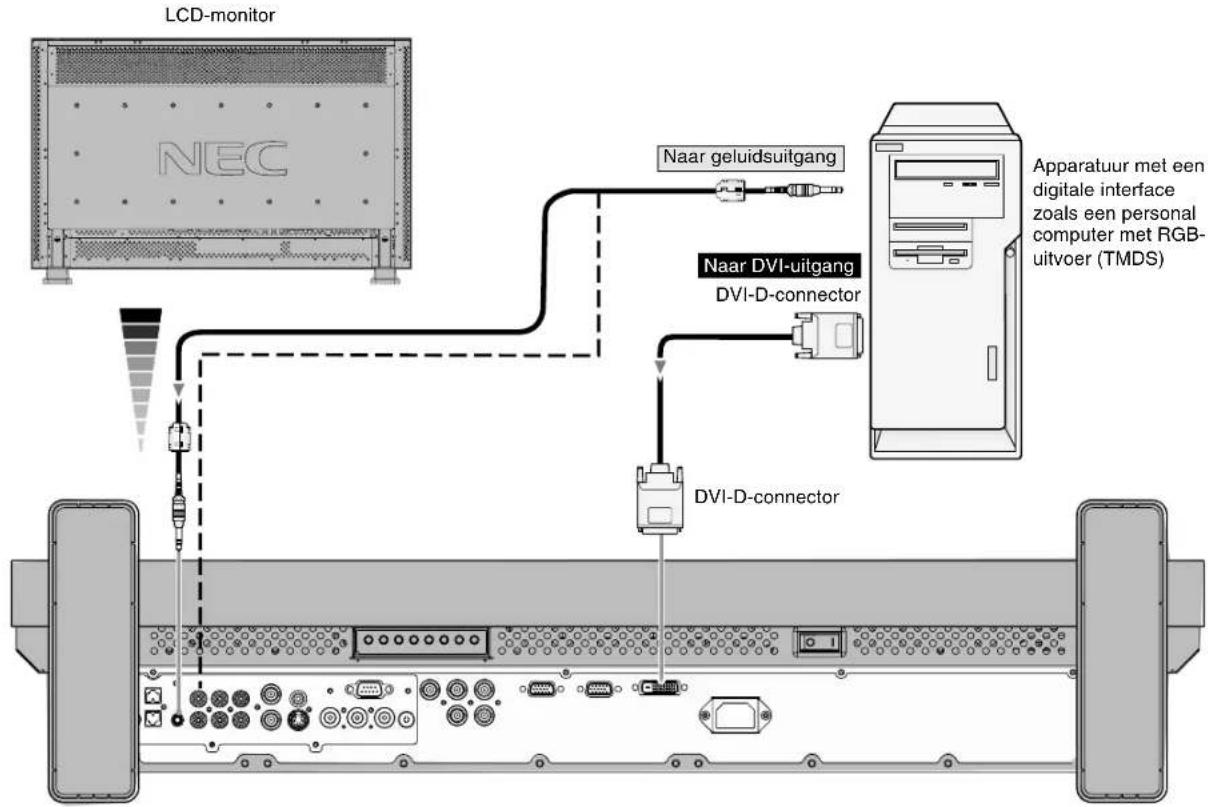

De LCD-monitor aansluiten op een computer met digitale uitvoer ....Nederlands-1

Een DVD-speler aansluiten met externe component ....Nederlands-1

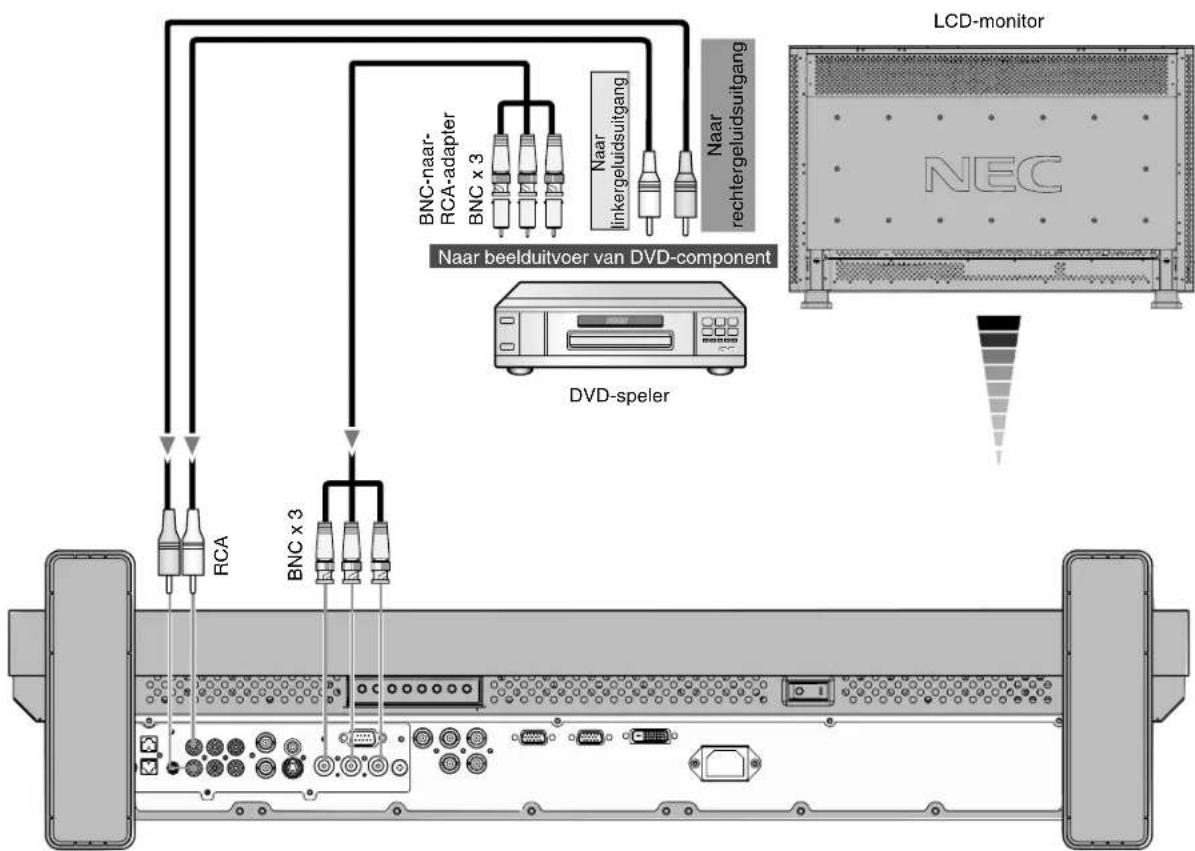

De LCD-monitor aansluiten op een DVD-speler ...... Nederlands-1

Een hifi-versterker aansluiten ....Nederlands-1

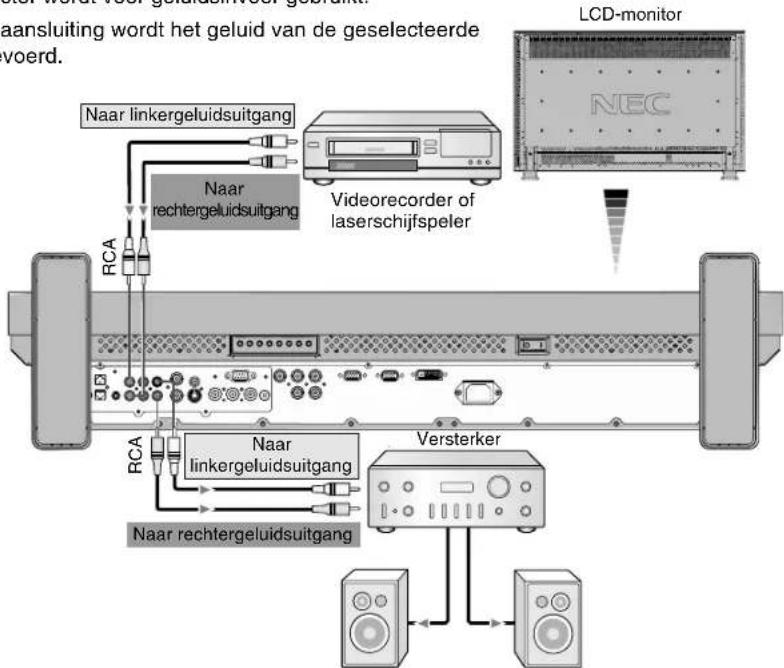

De LCD-monitor aansluiten op een hifi-versterker ...... Nederlands-1

Basisbediening ......Nederlands-16

Modus AAN en modus UIT ....Nederlands-1

Stroomindicator ....Nederlands-1

Energiebeheer gebruiken ....Nederlands-1

Een bron voor het beeld selecteren......Nederlands-1

Beeldformaat......Nederlands-1

Beeldmodus Nederlands-1

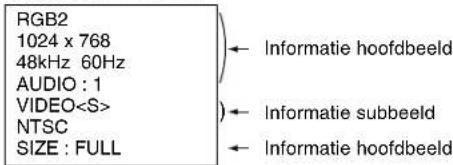

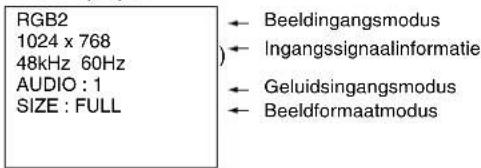

OSM-gegevens Nederlands-1

Problemen oplossen......Nederlands-18

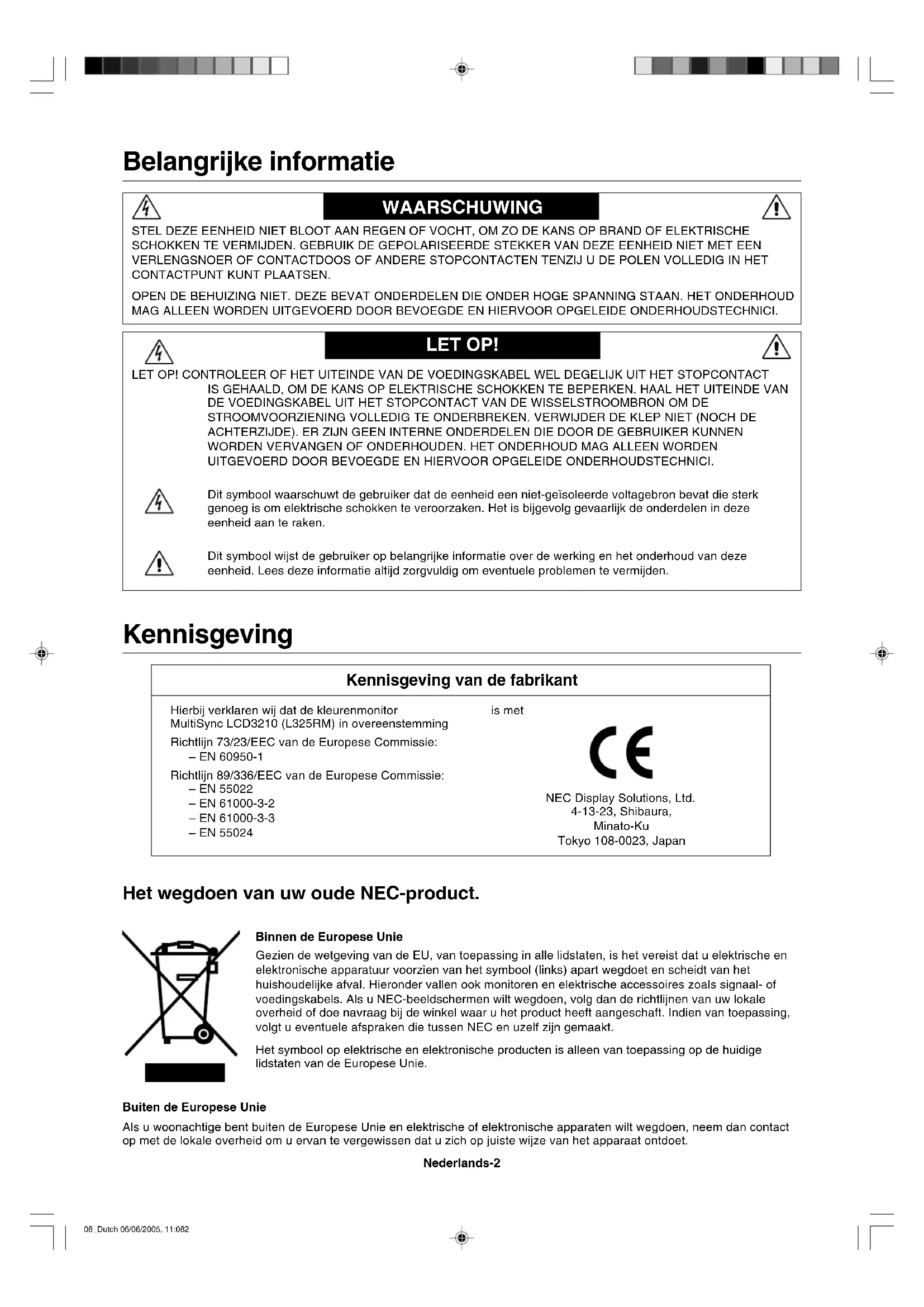

Belangrijke informatie

WAARSCHUWING

STEL DEZE EENHEID NIET BLOOT AAN REGEN OF VOCHT, OM ZO DE KANS OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMIJDEN. GEBRUIK DE GEPOLARISEERDE STEKKER VAN DEZE EENHEID NIET MET EEN VERLENGSNOER OF CONTACTDOOS OF ANDERE STOPCONTACTEN TENZIJ U DE POLEN VOLLEDIG IN HET CONTACTPUNT KUNT PLAATSEN.

OPEN DE BEHUIZING NIET. DEZE BEVAT ONDERDELEN DIE ONDER HOGE SPANNING STAAN. HET ONDERHOUD MAG ALLEEN WORDEN UITGEVOERD DOOR BEVOEGDE EN HIERVOOR OPGELEIDE ONDERHOUDSTECHNICI.

LET OP!

LET OP! CONTROLEER OF HET UITEINDE VAN DE VOEDINGSKABEL WEL DEGELIJK UIT HET STOPCONTACT IS GEHAALD, OM DE KANS OP ELEKTRISCHE SCHOKKEN TE BEPERKEN. HAAL HET UITEINDE VAN DE VOEDINGSKABEL UIT HET STOPCONTACT VAN DE WISSELSTROOMBRON OM DE STROOMVOORZIENING VOLLEDIG TE ONDERBREKEN. VERWIJDER DE KLEP NIET (NOCH DE ACHTERZIJDE). ER ZIJN GEEN INTERNE ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN VERVANGEN OF ONDERHOUDEN. HET ONDERHOUD MAG ALLEEN WORDEN UITGEVOERD DOOR BEVOEGDE EN HIERVOOR OPGELEIDE ONDERHOUDSTECHNICI.

Dit symbool waarschuwt de gebruiker dat de eenheid een niet-geïsoleerde voltagebron bevat die sterk genoeg is om elektrische schokken te veroorzaken. Het is bijgevolg gevaarlijk de onderdelen in deze eenheid aan te raken.

Dit symbool wijst de gebruiker op belangrijke informatie over de werking en het onderhoud van deze eenheid. Lees deze informatie altijd zorgvuldig om eventuele problemen te vermijden.

Kennisgeving

Kennisgeving van de fabrikant

Hierbij verklaren wij dat de kleurenmonitor

Richtlijn 73/23/EEC van de Europese Commissie:

- EN 60950-1

Richtlijn 89/336/EEC van de Europese Commissie:

- EN 55022

- EN 61000-3-2

- EN 61000-3-3

- EN 55024

is met

Het wegdoen van uw oude NEC-product.

Binnen de Europese Unie

Gezien de wetgeving van de EU, van toepassing in alle lidstaten, is het vereist dat u elektrische en elektronische apparatuur voorzien van het symbool (links) apart wegdoet en scheidt van het huishoudelijke afval. Hieronder vallen ook monitoren en elektrische accessoires zoals signaal- of voedingskabels. Als u NEC-beeldschermen wilt wegdoen, volg dan de richtlijnen van uw lokale overheid of doe navraag bij de winkel waar u het product heeft aangeschaft. Indien van toepassing, volgt u eventuele afspraken die tussen NEC en uzelf zijn gemaakt.

Het symbool op elektrische en elektronische producten is alleen van toepassing op de huidige lidstaten van de Europese Unie.

Buiten de Europese Unie

Als u woonachtige bent buiten de Europese Unie en elektrische of elektronische apparaten wilt wegdoen, neem dan contact op met de lokale overheid om u ervan te vergewissen dat u zich op juiste wijze van het apparaat ontdoet.

Nederlands-2

Veiligheidsmaatregelen, onderhoud en aanbevolen gebruik

VOOR EEN OPTIMAAL RESULTAAT BIJ DE INSTALLATIE EN HET GEBRUIK VAN DE MULTISYNC LCD3210-KLEURENMONITOR IS HET BELANGRIJK DAT U DE ONDERSTAANDE INSTRUCTIES VOLGT:

• OPEN NOOIT DE MONITOR. De monitor bevat geen interne onderdelen die door de gebruiker kunnen worden vervangen of onderhouden. Bovendien loopt u het risico op elektrische schokken of andere gevaren wanneer u de monitor opent of de behuizing verwijdert. Het onderhoud mag alleen worden uitgevoerd door bevoegde en hiervoor opgeleide onderhoudstechnici.
• Mors geen vloeistoffen op het raster van de monitor en gebruik de monitor niet in de buurt van water.
• Steek geen voorwerpen in de ventilatiegleuven. Deze kunnen in aanraking komen met onderdelen die onder hoogspanning staan, wat kan leiden tot elektrische schokken, brand, een defect van het apparaat of ernstige verwondingen en zelfs de dood.
• Plaats geen zware voorwerpen op de voedingskabel. Een beschadigde voedingskabel kan elektrische schokken of brand tot gevolg hebben.
• Plaats dit toestel niet op een hellende of onstabiele ondergrond, houder of tafel. De monitor zou dan kunnen vallen en zo ernstig beschadigd raken.
• Als u de LCD-monitor MultiSync LCD3210 in Europa gebruikt met een wisselstroomvoeding van 220-240 V, dient u de voedingskabel te gebruiken die bij de monitor is meegeleverd.
• Gebruikers in Groot-Brittannië dienen een door het BS goedgekeurde voedingskabel met gietstekker en ingebouwde zwarte zekering (13 A) voor de monitor te gebruiken. Als bij de monitor geen voedingskabel is meegeleverd, neemt u contact op met uw leverancier.
• Als u de LCD-monitor MultiSync LCD3210 in Australië gebruikt met een wisselstroom-voeding van 220-240 V, dient u de voedingskabel te gebruiken die bij de monitor is meegeleverd. Als bij dit apparaat geen voedingskabel is meegeleverd, neemt u contact op met uw leverancier.
• In alle andere situaties gebruikt u een voedingskabel die overeenkomt met de spanning van de wisselstroombron waarop u het apparaat aansluit. Deze voedingskabel moet zijn goedgekeurd en moet voldoen aan de veiligheidsnormen die in uw land van toepassing zijn.
• Plaats geen objecten op de monitor en gebruik de monitor niet buitenshuis.
• De binnenzijde van de fluorescerende beeldbuis in de LCD-monitor bevat kwik. Neem de plaatselijke verordeningen of reglementeringen voor afvalverwerking in acht wanneer u de beeldbuis weggooit.
• Buig de voedingskabel niet.
• Gebruik de monitor niet bij hoge temperaturen of in vochtige, stoffige of vettige omgevingen.
• Raak de vloeibare kristallen niet aan ingeval de monitor of het glas breekt en ga voorzichtig te werk.

• Zorg voor een goede ventilatie rond de monitor, zodat de warmte goed kan worden afgevoerd. Controleer altijd of de ventilatieopeningen vrij zijn en plaats de monitor niet in de buurt van een radiator of andere warmtebronnen. Plaats nooit voorwerpen op de monitor.

• U kunt het beste de monitor van de stroombron loskoppelen door de stekker van de voedingskabel uit het stopcontact te nemen. Plaats de monitor dicht bij een stopcontact dat makkelijk bereikbaar is.

• Ga voorzichtig te werk als u de monitor moet verplaatsen of vervoeren. Bewaar de verpakking voor een eventueel transport.
• Reinig minimaal één keer per jaar de gaatjes aan de achterkant van de behuizing om vuil en stof te verwijderen. Op die manier handhaaft u de betrouwbaarheid.
• Als de koelventilator ononderbroken wordt gebruikt, is het aan te bevelen de openingen minimaal eenmaal per maand schoon te vegen.

Haal in de volgende situaties de stekker van de voedingskabel van de monitor onmiddellijk uit het stopcontact en laat het onderhoud of de reparatie uitvoeren door bevoegde onderhoudstechnici:

• Als de voedingskabel of stekker beschadigd is.
• Als u vloeistof op de monitor hebt gemorst of voorwerpen in de monitor hebt laten vallen.
• Als de monitor is blootgesteld aan regen of insijpelend water.
• Als de monitor is gevallen of de behuizing beschadigd is.
• Als de monitor niet correct functioneert hoewel u de normale gebruiksinstructies in acht hebt genomen.

Aanbevolen gebruik

• Voor een optimaal resultaat laat u de monitor eerst 20 minuten opwarmen.
• Ontspan uw ogen door af en toe naar een voorwerp te kijken dat minstens 1,50 m. van u is verwijderd. Knipper vaak met de ogen.
• Plaats de monitor in een hoek van 90 graden ten opzichte van ramen en andere lichtbronnen, om eventuele reflecties op het scherm te voorkomen.
• Maak het oppervlak van de LCD-monitor schoon met een pluisvrije, niet-schurende doek. Vermijd het gebruik van reinigingsvloeistoffen of glasreinigers.
• Pas de helderheid, het contrast en de scherpte van het beeldscherm aan om de leesbaarheid te vergroten.
• Geef nooit lange tijd vaste patronen op de monitor weer. Zo vermijdt u dat het beeld inbrandt.
• Laat uw ogen regelmatig door een arts onderzoeken.

Ergonomie

De volgende aanbevelingen bieden maximale ergonomische resultaten:

• Gebruik de fabrieksinstellingen voor de grootte en positie van het beeld, en standaardsignalen.
• Gebruik de vooraf ingestelde waarden voor de kleureninstellingen.
• Gebruik non-interlaced signalen.
• Kies bij een donkere achtergrond niet de primaire kleur blauw om zo te vermijden dat u moeilijk leest en uw ogen sneller vermoeid raken.

Inhoud

De doos* van uw nieuwe MultiSync LCD3210-monitor bevat de volgende onderdelen:

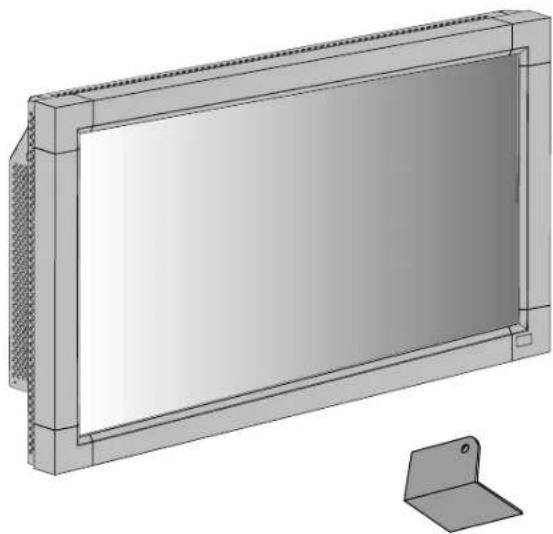

• LCD-monitor met voet
• Voedingskabel (3m)
- Beeldsignaalkabel (4m)
- Gebruikershandleiding
- Draadloze afstandsbediening en AA-batterijen
- Klem x 3
• Schroef (M4 x 8) x 4
• Cd-rom

• Klemstrip x 2
• Ferrietkern x 2

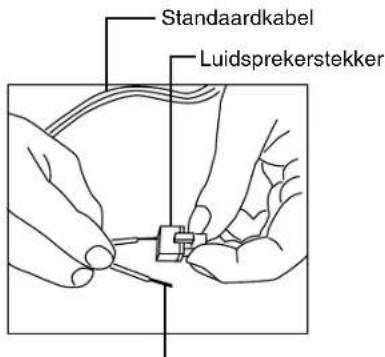

• Luidsprekerstekkers x 1set (Vereist voor optionele luidsprekers)
  • Voet voor stand-alone x 2
  • Schroef voor voet (M4 x 27) x 2
• Klepje voor hoofdschakelaar

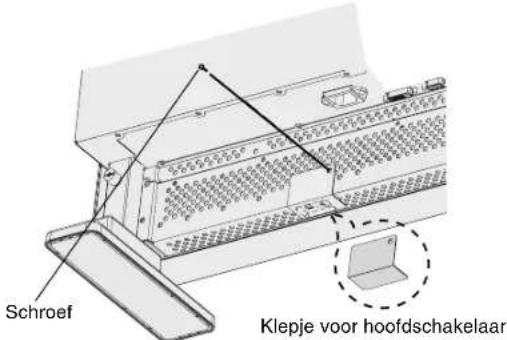

Klepje voor hoofdschakelaar

Voet voor stand- alone x 2

Schroef voor voet x 2

Voedingskabel

Beeldsignaalkabel (D-SUB naar D-SUB)

Cd-rom

MultiSync LCD3210 32" LCD Colour Monitor User's Manual Uživateleska prinuška Bedenerhandbuch Očnýšć Kájanyć Manual cel usuato Manuel Utilisateur Manuale utenie Gebrukershandeling Podręcznik użytkornika Pyratezpiebo nerekostavena Kullanci Klavuzu NEC

Gebruikershandleiding

Schroef (M4 x 8) x 4

Klem x 3

Luidsprekerstekkers x 1set (Vereist voor optionele luidsprekers) (Bevestigd aan externe luidsprekeraansluiting)

Draadloze afstandsbediening en AA-batterijen

Ferrietkern x 2

Klemstrip x 2

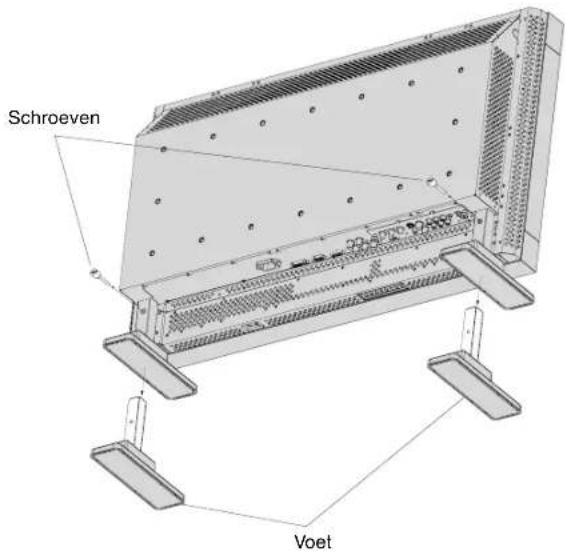

* Installeer de voet ten tijde van het uitpakken als het scherm wordt gebruikt met de voet.
* Bewaar de originele doos en het verpakkingsmateriaal zodat u de monitor later probleemloos kunt vervoeren of verzenden.

De volgende onderdelen zijn als optie beschikbaar.

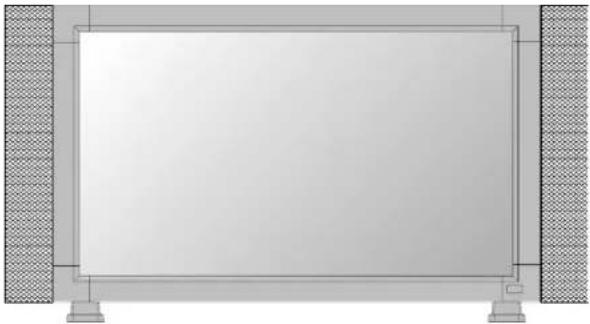

- Externe luidsprekereenheid

Nederlands-4

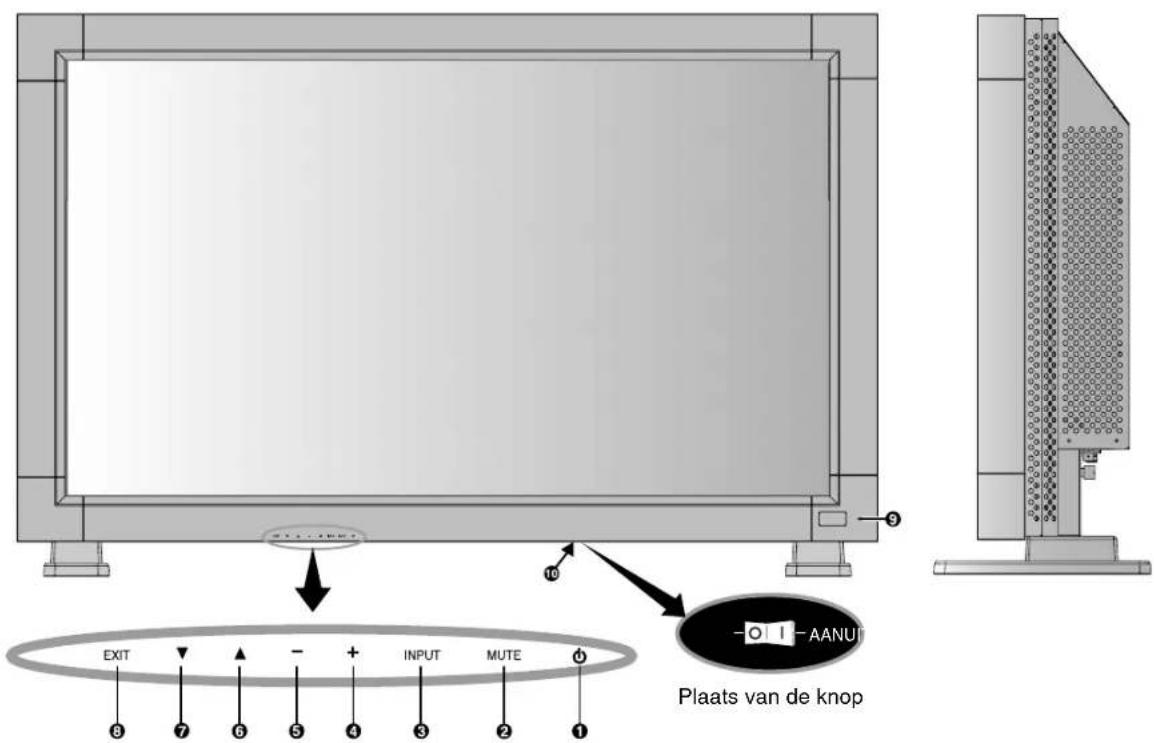

Namen en functies van onderdelen

Bedieningspaneel

Plaats van de knop EXIT - + INPUT MUTE 1 2 3 4 5 6 7 8 9 10 11 AANUT

① Aan/uit-knop (∅)

Hiermee schakelt u de stroom in of uit. Zie ook pagina 16.

② Knop MUTE (Dempen)

Hiermee schakelt u de geluidsdemping AAN/UIT.

③ Knop INPUT (Invoer)

Deze knop werkt als een SET-knop binnen het OSM-menu. (Er wordt geschakeld tussen [RGB1], [RGB2], [RGB3], [DVD/HD], [VIDEO] en [VIDEO]). [VIDEO] wordt ingeschakeld door de modus "SEPARATE" te selecteren in het OSM of door een "S-VIDEO" kabel met een "S-VIDEO" signaal aan te sluiten en de "PRIORITY" MODE" te selecteren. Zie pagina English-24.

④ PLUS-knop (+)

Deze knop werkt als een (+)-knop om de aanpassing met het OSM-menu te verhogen. Hiermee verhoogt u het niveau van het uitgaande geluid als het OSM-menu uitgeschakeld is.

⑤ MINUS-knop (-)

Deze knop werkt als een (-)-knop om de aanpassing met het OSM-menu te verlagen. Hiermee verlaagt u het niveau van het uitgaande geluid als het OSM-menu uitgeschakeld is.

⑥ OMHOOG-knop (▲)

Hiermee activeert u het OSM-menu als het OSM-menu uitgeschakeld is. Deze knop werkt als een ▲-knop om de markeringsbalk omhoog te verplaatsen om de aanpassing met het OSM-menu te selecteren.

⑦ OMLAAG-knop (▼)

Hiermee activeert u het OSM-menu als het OSM-menu uitgeschakeld is. Deze knop werkt als een ▼-knop om de markeringsbalk omlaag te verplaatsen om de aanpassing met het OSM-menu te selecteren.

⑧ Knop EXIT (Afsluiten)

Hiermee activeert u het OSM-menu als het OSM-menu uitgeschakeld is. Deze knop werkt als een EXIT-knop om naar het vorige menu te gaan met het OSM-menu.

⑨ Sensor voor de afstandsbediening en stroomindicator

Ontvangt het signaal van de afstandsbediening (wanneer u de draadloze afstandsbediening gebruikt). Zie ook pagina 7. Brandt groen wanneer de LCD-monitor actief is en brandt rood wanneer de LCD-monitor zich in de stand POWER OFF (uitgeschakeld) bevindt. Wanneer de LCD-monitor zich bevindt in de stand POWER SAVE (Energiebesparing), brandt het lampje zowel groen als rood. Als SCHEDULE (schema) is ingeschakeld, knippert het lampje groen en brandt het rood. Zie pagina 17. In geval van een storing, knippert het lampje rood.

10 Hoofdschakelaar

Aan/uit-schakelaar voor het in- en uitschakelen van de netvoeding.

Vergrendelingsmodus voor besturingstoetsen

Hiermee vergrendelt u de toegang tot alle belangrijke besturingsfuncties. U activeert de vergrendeling van besturingsfuncties door “▼” en “▲tegelijkertijd in te drukken en gedurende meer dan drie seconden ingedrukt te houden. Ga terug naar de gebruikersmodus door “▼” en “▲opnieuw meer dan drie seconden tegelijkertijd ingedrukt te houden.

Nederlands-5

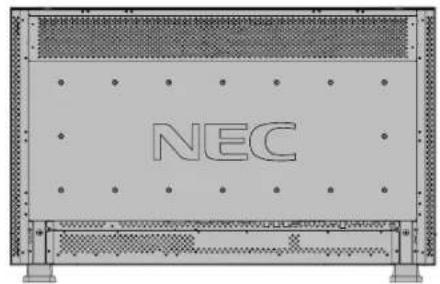

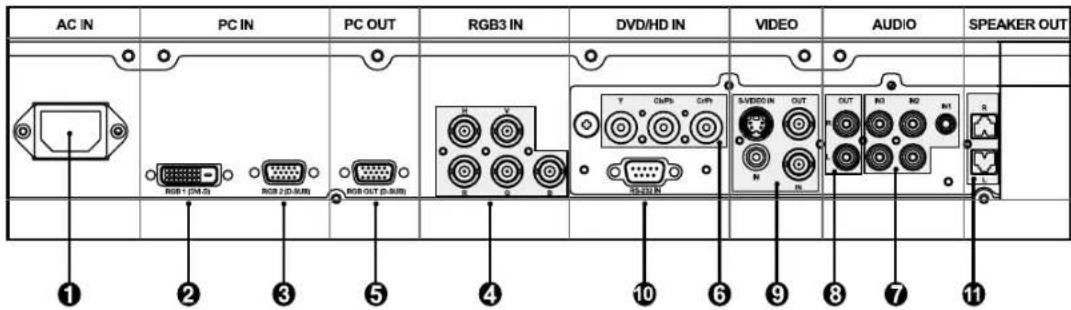

Terminalpaneel

NEC

AC IN PC IN PC OUT RGB3 IN DVD/HD IN VIDEO AUDIO SPEAKER OUT RGB 1 (DM,0) RGB 2 (D,SUB) RGB-OUT (D,SUB) V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V ① ② ③ ⑤ ④ ⑩ ⑥ ⑨ ⑧ ⑦ ⑪

① AC IN-connector

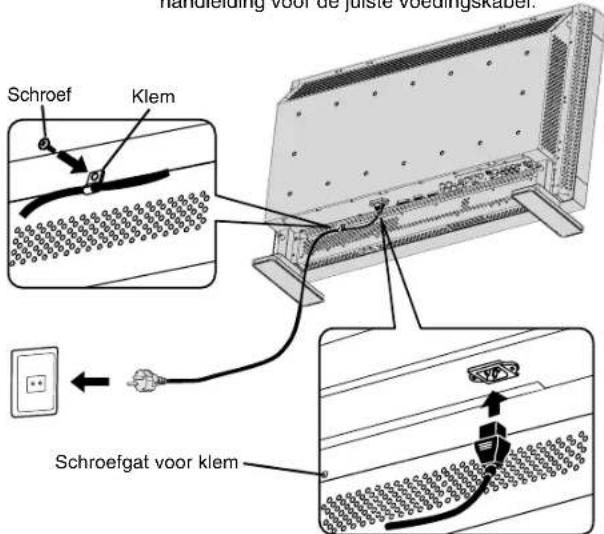

Deze connector zorgt voor de verbinding met de meegeleverde voedingskabel.

② RGB 1 IN (DVI-D)

Voor de invoer van digitale RGB-signalen van een computer.

* Deze connector ondersteunt geen analoge invoer.

Voor de invoer van analoge RGB-signalen van een personal computer of andere RGB-apparatuur.

④ RGB 3 IN [R, G, B, H, V] (BNC)

Voor de invoer van analoge RGB-signalen van een computer of andere RGB-apparatuur.

Ook bedoeld voor het aansluiten van apparatuur zoals een DVD-speler of een HDTV-laserschijfspeler. Een "synchroniseren t.o.v. groen"-signaal kan worden aangesloten op de G-connector.

Voor de uitvoer van het signaal van RGB 2 of 3.

⑥ DVD/HD IN (BNC)

Voor het aansluiten van apparatuur als een DVD-speler, HDTV-apparaat of laserdiscspeler.

⑦ AUDIO IN 1, 2, 3

Voor de invoer van het geluidssignaal van externe apparatuur zoals een computer, videorecorder of DVD-speler.

⑧ AUDIO OUT

Voor de uitvoer van het geluidssignaal van de AUDIO IN 1, 2 en 3-connector.

⑨ VIDEO IN/OUT

VIDEO IN-connector (BNC en RCA): voor de invoer van een composiet beeldsignaal. BNC- en RCA-connector zijn niet gelijktijdig beschikbaar. (Gebruik slechts één invoer).

VIDEO OUT-connector (BNC): voor de uitvoer van het composiete beeldsignaal van de VIDEO IN-connector.

S-VIDEO IN-connector (DIN 4-pins): voor de invoer van S-video (apart Y/C-signaal). Zie pagina English-24, INSTELLING S-VIDEO MODE.

Gebruik deze connector als u de LCD-monitor gebruikt vanaf de RGB-apparatuur, zoals een computer.

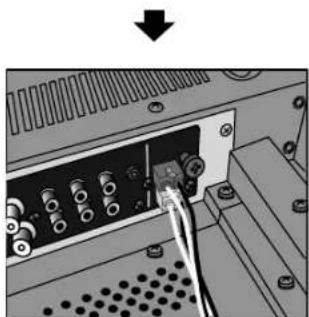

EXTERNAL SPEAKER TERMINAL

Voor de uitvoer van het geluidssignaal vanaf de AUDIO 1, 2 of 3-connector.

Nederlands-6

Draadloze afstandsbediening

5 4 3 PICTURE MODE SIZE AUDIO INPUT POWER INPUT MUTE VOL UP VOL DOWN 1 2 6 7 8 9 10 11 13 14 15 16 17 15 AUTO SET UP EXIT NEC REMOTE CONTROLS R-20104

① POWER-knop (Aan/uit-knop)

Hiermee schakelt u de stroom in of uit.

* Als de stroomindicator niet brandt, werken de besturingselementen niet.

② Knop INPUT (Invoer)

Hiermee selecteert u een ingangssignaal: [RGB1], [RGB2], [RGB3], [DVD/HD], [VIDEO] of [VIDEO]. [VIDEO] wordt ingeschakeld door de modus "SEPARATE" te selecteren in het OSM of door een "S-VIDEO" kabel met een "S-VIDEO" signaal aan te sluiten en de "PRIORITY" MODE" te selecteren. Zie pagina English-24.

③ Knop AUDIO INPUT (Geluidsinvoer)

Hiermee selecteert u een ingangsgeluidssignaal: [AUDIO1], [AUDIO2], [AUDIO3].

④ Knop SIZE (Formaat)

Hiermee selecteert u het formaat van het beeld: [FULL] (volledig), [NORMAL] (standaard), [WIDE] (breed) en [ZOOM] (in-/uitzoomen). Zie pagina 17.

⑤ Knop PICTURE MODE (Beeldmodus)

Hiermee selecteert u een beeldmodus: [HIGHBRIGHT] (zeer helder), [STANDARD] (standaard), [sRGB], [CINEMA] (bioscoop). Zie pagina 17.

HIGHBRIGHT: voor bewegende beelden zoals DVD STANDARD: voor afbeeldingen (fabrieksinstelling) sRGB: voor afbeeldingen op basis van tekst CINEMA: voor films.

⑥ Knop MUTE (Dempen)

Hiermee schakelt u de dempingsfunctie in of uit.

⑦ Knop VOLUME UP (Volume omhoog)

Hiermee verhoogt u het niveau van het uitgaande geluid.

⑧ Knop VOLUME DOWN (Volume omlaag)

Hiermee verlaagt u het niveau van het uitgaande geluid.

⑨ Knop PIP (Picture In Picture) (Beeld in beeld)

AAN/UIT-schakelaar: PIP AAN/UIT. Zie pagina English-21. Knop INPUT (Invoer): selecteer hiermee het "picture in picture"-ingangssignaal. Knop CHANGE (Wijzigen): hiermee vervangt u het hoofd- en subbeeld.

⑩ Knop STILL (Stilstaand)

ON/OFF-knop (Aan/uit-knop): hiermee schakelt u de modus voor stilstaande beelden in en uit. Knop CAPTURE (Vastleggen): Vernieuwt het stilstaande beeld.

11 Knop DISPLAY (Scherm)

Hiermee schakelt u het OSM in of uit. Zie pagina 17.

⑫ Knop AUTO SETUP (Automatische instelling)

Hiermee activeert u het menu voor automatische instelling. Zie pagina English-21.

13 Knop MENU (Menu)

Hiermee schakelt u de menumodus in en uit.

14 OMHOOG-knop

Deze knop werkt als een ▲knop om de markeringsbalk omhoog te verplaatsen om de aanpassing met het OSM-menu te selecteren. Een klein scherm dat de "PIP"-modus heeft aangepast, schuift omhoog.

15 DOWN-knop

Deze knop werkt als een ▼knop om de markeringsbalk omlaag te verplaatsen om de aanpassing met het OSM-menu te selecteren. Een klein scherm dat de "PIP"-modus heeft aangepast, schuift omlaag.

16 Verlaging met MINUS-knop

Deze knop werkt als een (-)-knop om de aanpassing met het OSM-menu te verlagen. Een klein scherm dat de "PIP"-modus heeft aangepast, schuift naar links.

17 Verhoging met PLUS-knop

Deze knop werkt als een (+)-knop om de aanpassing met het OSM-menu te verhogen. Een klein scherm dat de "PIP"-modus heeft aangepast, schuift naar rechts.

18 Knop SET (Instellen)

Deze knop werkt als een SET-knop met het OSM-menu.

19 Knop EXIT (Afsluiten)

Hiermee keert u terug naar het vorige menu met het OSM-menu.

Bereik van de afstandsbediening

Richt bij het indrukken van een knop de bovenkant van de afstandsbediening op de sensor voor de afstandsbediening op de LCD-monitor.

Gebruik de afstandsbediening binnen een afstand van ongeveer 7 m vanaf de voorkant van de afstandsbedienings-sensor van de LCD-monitor en binnen een horizontale en verticale hoek van minder dan 30° binnen een afstand van ongeveer 3 m.

Omgaan met de afstandsbediening

* De afstandsbediening mag niet onderhevig worden gesteld aan hevige schokken.

* Er mag geen water of een andere vloeistof op de afstandsbediening terechtkomen. Droog de afstandsbediening onmiddellijk als deze toch n

* Voorkom dat de afstandsbediening wordt blootgesteld aan hitte of stoom.

* Open de afstandsbediening alleen als u de batterijen dient te vervangen.

Let op! Belangrijk: de afstandsbediening werkt misschien niet als de afstandsbedieningssensor van de LCD-monitor in contact komt met direct zonlicht of sterke verlichting of als er zich een object in het pad bevindt.

Nederlands-7

Installatieprocedure

1. De installatielocatie bepalen

LET OP! PROBEER DE LCD-MONITOR NIET ZELF TE INSTALLEREN.

De installatie van de LCD-monitor moet door een bevoegde technicus worden uitgevoerd. Neem contact op met uw leverancier voor meer informatie.

LET OP! DE LCD-MONITOR MOET DOOR TWEE OF MEER PERSONEN WORDEN VERPLAATST OF GEINSTALLEERD.

Als deze veiligheidsmaatregel niet in acht wordt genomen, kan dit leiden tot persoonlijk letsel als de LCD-monitor valt.

LET OP! Monteer of gebruik het beeldscherm niet ondersteboven of met de voorzijde omhoog of omlaag gericht.

LET OP! Deze LCD-monitor is voorzien van een thermostaat en koelventilator. Als de LCD-monitor te warm wordt, wordt de koelventilator automatisch ingeschakeld. Als de LCD-monitor oververhit raakt terwijl de koelventilator draai, verschijnt de tekst "Caution" (Let op!) op het scherm. Als de tekst "Caution" op het scherm verschijnt, moet u het scherm meteen uitschakelen en af laten koelen. Als de LCD-monitor wordt gebruikt binnen een behuizing of met een beschermende folie op het beeldoppervlak, moet u de binnentemperatuur controleren door de instelling "HEAT STATUS" (warmtestatus) te bekijken (zie pagina English-25) Als de temperatuur veel hoger is dan normaal, stelt u de "cooling fan" (koelventilator) voor de functie SCREEN SAVER (schermbeveiliging) in op ON (aan) (zie pagina English-22).

BELANGRIJK! Leg het beschermende vel waarin de LCD-monitor was ingepakt onder de monitor zodat er geen krassen op het paneel komen.

2. De batterijen voor de afstandsbediening plaatsen

De afstandsbediening wordt met 1,5 Volt AA-batterijen van stroom voorzien. Plaats of vervang de batterijen als volgt:

1. Druk op het klepje en schuif het open.
2. Leg de batterijen in de afstandsbediening. De tekens (+) en (−) in het compartiment geven aan in welke richting u de batterijen moet plaatsen.
3. Plaats het klepje terug.

LET OP! Als u de batterijen niet op de juiste manier gebruikt, kan dit leiden tot lekkages of barsten.

Neem met name de volgende punten in acht.

• Let er bij het plaatsen van batterijen van "AA"-formaat altijd goed op dat de tekens + en – van de batterijen overeenkomen met de tekens + en – van het compartiment voor de batterijen.
• Gebruik geen verschillende soorten batterijen door elkaar.
• Combineer gebruikte batterijen nooit met nieuwe batterijen. Hierdoor krijgen de batterijen een kortere levensduur of gaan de batterijen lekken.
• Verwijder lege batterijen onmiddellijk om te voorkomen dat er batterijvloeistof in het compartiment gaat lekken. Raak geen uitgelekt accuzuur aan. Deze vloeistof kan de huid beschadigen.

OPMERKING: verwijder de batterijen als u de afstandsbediening voor langere tijd niet gebruikt.

3. Externe apparatuur aansluiten (zie pagina 11-16)

• Bescherm aangesloten apparatuur door de hoofdstroomvoorziening uit te schakelen voordat u apparatuur aansluit.
• Raadpleeg de gebruikershandleiding bij de apparatuur.

4. De meegeleverde voedingskabel aansluiten

• Het stopcontact moet zich zo dicht mogelijk bij de apparatuur bevinden en moet gemakkelijk toegankelijk zijn.
• Steek de polen helemaal in het stopcontact. Een losse verbinding kan geluid geven.
• Bevestig de voedingskabel door de schroef en klem vast te zetten.

OPMERKING: raadpleeg de sectie "Veiligheidsmaatregelen, onderhoud en aanbevolen gebruik" in deze handleiding voor de juiste voedingskabel.

handelding voor de juiste voedingskabel. Schroef Klem Schroefgat voor klem

5. De stroom voor alle gekoppelde externe apparaten inschakelen

Bij verbinding met een computer moet u eerst de stroom naar de computer inschakelen.

6. De aangesloten externe apparatuur bedienen

U kunt het signaal desgewenst laten weereven op externe apparatuur.

7. Het geluid aanpassen

Pas het volume zonodig aan.

8. Het scherm aanpassen (zie pagina English-18-25)

Pas het scherm aan als u de positie van het beeld wilt wijzigen of als er vervormingen optreden.

9. Het beeld aanpassen (zie pagina English-18-25)

Pas het beeld aan als u de helderheid of het contrast wilt wijzigen.

Nederlands-8

10. Aanbevolen aanpassingen

U kunt het risico van "inbranden" van het beeld beperken door de volgende instellingen aan te passen, afhankelijk van de gebruikte toepassing.

"SCREEN SAVER (schermbeveiliging)" (zie pagina English-22), "SIDE BORDER COLOR (kleur zijrand)" (zie pagina English-22), "DATE & TIME (datum en tijd)" (zie pagina English-25), "SCHEDULE (schema)" (zie pagina English-25).

11. Als de monitor wordt geplaatst in de staande beeldrichting

- Verwijder de voet. - De linkerrand (vooraanzicht) wordt boven geplaatst.

12. De voet installeren en verwijderen

De voet installeren

1. Zet het scherm uit.
2. Bevestig de voet aan de monitor met de lange uiteinden van de voet aan de voorzijde van de monitor.
3. Draai nadat u de voet in het geleiderblok hebt geplaatst de schroeven aan beide zijden van het scherm vast.

De voet verwijderen

1. Spreid het beschermende vel uit op een vlakke ondergrond, zoals een bureaublad.
2. Plaats de monitor op het beschermende vel.
3. Verwijder de schroeven met een schroevendraaier of met uw vingers en bewaar deze op een veilige plaats, zodat u ze later weer kunt gebruiken.

Schroeven Voet

OPMERKING: Bevestig de voet zodanig aan de monitor dat de lange uiteinden van de voet zich aan de voorzijde van het schem bevinden.

LET OP! Wees voorzichtig bij het installeren van het voetstuk van het scherm. Zorg ervoor dat uw vingers niet bekneld raken.

13. Bij gebruik van externe luidsprekers

We bevelen het gebruik aan van de optionele luidsprekers die zijn ontworpen voor de MultiSync LCD3210.

Op de externe luidsprekeraansluitingen van de MultiSync LCD3210 kan eventueel een stekker van een mainframeluidspreker worden aangesloten.

In dit geval moet u een luidsprekerstekker aanbrengen op de aansluitdraad van de mainframeluidspreker.

Luidsprekeraansluiting

De losse luidsprekerstekker gebruiken

Standaardkabel Luidsprekerstekker

Steek de negatieve (-) kant van een standaard luidsprekerkabel in de negatieve kant (-) van de luidsprekerstekker. De negatieve kant van een standaard luidsprekerkabel kan herkend worden aan een streep over de gehele lengte van de kabel. Steek de andere kabel in de positieve (+) kan van de luidsprekerstekker. Druk het kleine klepje van de luidsprekerstekker in om de kabel erin te steken.

Kabel met luidsprekerstekker.

Sluit de kabel met de luidsprekerstekker aan op de luidsprekeraansluiting.

Nederlands-9

Opties voor de LCD-monitor monteren en aansluiten

U kunt op een van de volgende twee manieren monteerbare accessoires op de LCD-monitor aansluiten:

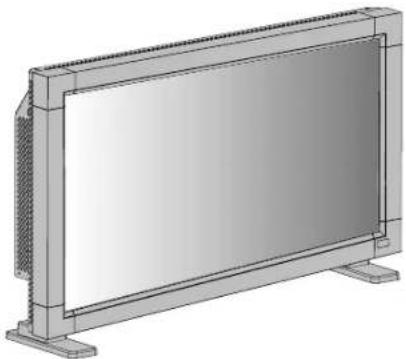

1. Bij de verticale positie

2. De monitor met het scherm naar beneden leggen

Beschermend vel NEC Tafel Voet

Leg het beschermende vel waarin de LCD-monitor was ingepakt onder het scherm zodat er geen krassen op het scherm komen.

Dit apparaat kan niet zonder voet of een ander montage-accessoire worden gebruikt of geïnstalleerd. Als u de montage-procedures niet op de juiste manier uitvoert, kan dit leiden tot schade aan de apparatuur of tot persoonlijk letsel van de gebruiker of installateur. De garantie van het product dekt geen schade die door onjuiste installatie wordt veroorzaakt. Als u deze aanbevelingen niet opvolgt, kan dit de garantie nietig maken.

In het geval van een ander montageaccessoire moet u gebruikmaken van een VESA-compatibele montagemethode en moeten de schroeven van het M6-formaat zijn en 10 mm of langer zijn met het oog op de dikte van de montagemethode. (Aanbevolen draaikracht: 470 - 550 N cm.) NEC raadt u aan een montage-interface te gebruiken die voldoet aan de TÜV-GS- en/of UL1678-norm in Noord-Amerika.

3. Ventilatievereisten voor de montage van de behuizing

Zorg ervoor dat warmte kan worden afgevoerd door ruimte tussen de omringende voorwerpen te laten (zie de afbeelding hieronder).

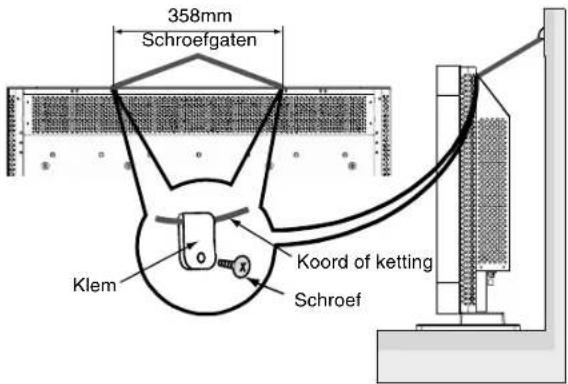

Bevestig de LCD-monitor aan de wand met een koord of ketting die sterk genoeg is voor het gewicht van de LCD-monitor (ongeveer 16,4 kg).

358mm Schroefgaten Klem Koord of ketting Schroef

Voordat u de LCD-monitor verplaatst, moet u het koord of de ketting verwijderen.

5. Voorkomen dat de hoofdschakelaar wordt omgezet

Als u wilt voorkomen dat de hoofdschakelaar wordt omgezet, kunt u het klepje voor de hoofdschakelaar aanbrengen. Dit klepje is als accessoire meegeleverd.

OPMERKING: Wanneer het klepje voor de hoofdschakelaar is aangebracht, kan de hoofdschakelaar niet worden omgezet. U moet het klepje van de hoofdschakelaar verwijderen om het scherm uit te kunnen schakelen.

Schroef Klepje voor hoofdschakelaar

Nederlands-10

Aansluitingen

Voordat u aansluitingen tot stand brengt:

* Schakel eerst de stroomtoevoer naar alle aangesloten apparatuur uit en breng de benodigde verbindingen aan.
* Raadpleeg de handleidingen van de betrokken externe apparaten.

Bedradingsschema

De ferrietkern aansluitenBevestig de ferrietkern aan de pc-audiokabel.Als u de kabel gebruikt zonder de ferrietkern te monteren, heeft dit ruis tot gevolg.	Montagepositie van ferrietkern
Bij pc-audiokabel1 Open de ferrietkern en klem deze op de pc.Ferrietkerr	Bevestig de twee ferrietkernen aan beide uiteinden van de pc-audiokabel.Ferrietkern Ferrietkernva r van pcNaar AUDIO 1

Nederlands-11

Een personal computer aansluiten

Als u uw computer aansluit op de LCD-monitor, kunt u het beeld van de computer weergeven.

Sommige videokaarten geven het beeld mogelijk niet correct weer.

Resolutie	Scanfrequentie		Opmerkingen
	Horizontaal Verticaal
640 x 480 31	5Hz 60Hz
800 x 600 37	9Hz 60Hz
1024 x 768 48	4Hz 60Hz
1280 x 768 48	Hz 60Hz
1360 x 768 48	Hz 60Hz Aanbevolen resolutie
1280 x 1024 64	Hz 60Hz Gecomprimeerde afbeelding
1600 x 1200 75	Hz 60Hz Gecomprimeerde afbeelding

De LCD-monitor aansluiten op een personal computer

• Als u de RGB 2 IN-connector (15-pins mini D-SUB) op de LCD-monitor wilt aansluiten, gebruikt u de meegeleverde PC-Video RGB-signaalkabel (15-pins mini D-SUB naar 15-pins mini D-SUB).
• Als u de RGB 3-connector (BNC) op de LCD-monitor wilt aansluiten, gebruikt u een signaalkabel die afzonderlijk verkrijgbaar is (15-pins mini D-SUB naar BNC x 5). Selecteer RGB 3 met de knop INPUT (Invoer).
• Als u een of meer LCD-monitoren aansluit, gebruikt u de RGB OUT-connector (15-pins mini D-SUB).
• De AUDIO IN 1, 2 en 3 kunnen allemaal worden gebruikt als audio-ingang. Selecteer voor de verbinding AUDIO 1, 2 of met behulp van de knop AUDIO INPUT (audio-ingang).

Nederlands-12

Verbinden met een Macintosh-computer

Als u uw Macintosh-computer aansluit op de LCD-monitor, kunt u het beeld van de computer weergeven. Sommige videokaarten of stuurprogramma's geven het beeld mogelijk niet correct weer.

De LCD-monitor aansluiten op de Macintosh

• Als u de RGB 2 IN-connector (15-pins mini D-SUB) op de LCD-monitor wilt aansluiten, gebruikt u de meegeleverde PC-Video RGB-signaalkabel (15-pins mini D-SUB naar 15-pins mini D-SUB).
• Als u de RGB 3 IN-connector (BNC) op de LCD-monitor wilt aansluiten, gebruikt u de signaalkabel die afzonderlijk verkrijgbaar is (15-pins mini D-SUB naar BNC x 5).
• Raadpleeg de handleiding voor de Macintosh voor meer informatie over de vereisten met betrekking tot de video-uitvoer en de eventuele speciale identificatie of configuratie die nodig zijn voor het beeld van de monitor en de monitor zelf.
• De AUDIO IN 1, 2 en 3 kunnen allemaal worden gebruikt als audio-ingang. Selecteer voor de verbinding AUDIO 1, 2 of met behulp van de knop AUDIO INPUT (audio-ingang).

Verbindingen met apparatuur met een digitale interface

U kunt verbindingen tot stand brengen met apparaten die zijn uitgerust met een digitale interface die voldoet aan de DVI-norm (Digital Visual Interface).

De LCD-monitor aansluiten op een computer met digitale uitvoer

• De RGB 1 IN-connector is ook geschikt voor een DVI-D-kabel.
• Ingaande TMDS-signalen moeten voldoen aan de DVI-normen.
• Als u de kwaliteit van het beeld wilt handhaven, gebruikt u een kabel met een kwaliteit die door DVI-normen wordt voorgeschreven.
• De AUDIO IN 1, 2 en 3 kunnen allemaal worden gebruikt als audio-ingang. Selecteer voor de verbinding AUDIO 1, 2 of met behulp van de knop AUDIO INPUT (audio-ingang).

Een DVD-speler aansluiten met externe component

Als u uw DVD-speler aansluit op de LCD-monitor, kunt u het beeld van de DVD-speler weergeven.

Raadpleeg de gebruikershandleiding bij de DVD-speler voor meer informatie.

De LCD-monitor aansluiten op een DVD-speler

- Als u de DVD/HD IN-connector (BNC) op de LCD-monitor wilt aansluiten, gebruikt u een afzonderlijk verkrijgbare BNC-connectorkabel. U hebt een BNC-naar-RCA-adapter nodig om een DVD-speler met een RCA-connector aan te sluiten op de BNC-connectorkabel (niet meegeleverd).

De AUDIO IN 2 en 3 (beide RCA) kunnen voor geluidsinvoer worden gebruikt. Selecteer voor de verbinding [AUDIO 2] of [AUDIO 3] met de knop AUDIO INPUT (Geluidsinvoer).
    AC["NEC Monitor"]

Een hifi-versterker aansluiten

U kunt uw hifi-versterker aansluiten op de LCD-monitor. Raadpleeg de gebruikershandleiding bij de versterker voor meer informatie.

De LCD-monitor aansluiten op een hifi-versterker

• Zet de LCD-monitor en de versterker pas aan nadat alle verbindingen tot stand zijn gebracht.
• Gebruik een RCA-kabel om de AUDIO OUT-connector (RCA) op de LCD-monitor en de geluidsingang van de versterker te verbinden.
• Verwissel de linker- en rechtergeluidsconnector niet.
• De AUDIO IN-connector wordt voor geluidsinvoer gebruikt.
• Via de AUDIO-OUT-aansluiting wordt het geluid van de geselecteerde audio-ingang uitgevoerd.

Externe luidspreker
Externe luidspreker

Basisbediening

Modus AAN en modus UIT

De stroomindicator van de LCD-monitor wordt groen wanneer de monitor aan is en rood wanneer de monitor uit is. De monitor kan op de volgende drie manieren worden in- of uitgeschakeld:

1. De aan/uit-knop indrukken

Opmerking: voordat u op de aan/uit-knop drukt, moet u de LCD-monitor met de hoofdschakelaar aanzetten.

2. Op

2. De afstandsbediening gebruiken

Opmerking: voordat u de afstandsbediening gaat gebruiken, moet u de LCD-monitor met de hoofdschakelaar aanzetten.

3. Op Hoofdschakelaar

3. De hoofdschakelaar indrukken

Opmerking: Als u de LCD-monitor uitzet met de hoofdschakelaar, kunt u de modus AAN niet activeren met de afstandsbediening of de aan/uit-knop, en zowel de groene als rode stroomindicator gaan uit. Zorg ervoor dat u de modus AAN inschakelt met de hoofdschakelaar voordat u deze twee mogelijkheden gebruikt.

Nederlands-16

Stroomindicator

	Status
Ingeschakeld Groen
Uitgeschakeld Rood
Stand-by als “SCHEDULE Rood aan (schema)” is ingeschakeld Groen knippert
Stand-by Rood en groen
Diagnose Rood knippert(storing gesignaleerd)	* Zie probleemoplossing op pagina 18

Energiebeheer gebruiken

De LCD-monitor is voorzien van de DPM-functie voor energiebeheer die door de VESA is goedgekeurd. De energiebeheerfunctie is een energiebesparende functie waarmee automatisch het energieverbruik van het beeld wordt gereduceerd als het toetsenbord of de muis gedurende een bepaalde periode niet wordt gebruikt. De energiebeheerfunctie van uw nieuw beeldscherm is ingesteld op de modus "AAN". Zo kan een energiebesparende modus van uw beeldscherm in werking treden wanneer No Signal (Geen signaal) actief is. Dit kan mogelijk de levensduur van het beeldscherm verhogen en het energieverbruik ervan verlagen.

Een bron voor het beeld selecteren

Een bron voor het beeld weergeven:

Stel [VIDEO] in met de knop INPUT (Invoer).

Gebruik het menu COLOUR SYSTEM (Kleursysteem) om [AUTO], [NTSC], [PAL], [SECAM], [PAL60] of [4.43NTSC] in te stellen, afhankelijk van uw video-indeling.

Beeldformaat

RGB 1, 2, 3 FULL ZOOM NORMAL →

DVD/HD, VIDEO FULL WIDE ZOOM NORMAL →

Signaaltype	NORMALE GROOTTE	Aanbevolen grootte
4:3		NORMAL(NORMAAL)
		ZOOM(DYNAMIC)
Samendrukken		FULL(VOLLEDIG)
Tekstvak		WIDE(WIJD)

NORMAL: Weergeven in overeenstemming met signaalverhouding PC of weergeven in verhouding 4:3 met DVD/HD- of videosignaal.

FULL: Over het hele scherm weergeven.

WIDE (WIJD) Vergroot 16:9 tekstvaksignaal totdat deze beeldvullend is.

ZOOM (DYNAMIC) Vergroot beelden van 4:3 op non-lineaire wijze totdat deze beeldvullend zijn. (De beeldrand wordt gedeeltelijk afgesneden door de uitvergroting.)

ZOOM

Het beeld kan worden vergroot tot buiten het actieve weergavegebied. De beelden die zich buiten het actieve weergavegebied bevinden worden niet weergegeven.

ZOOM

Raadpleeg de cd-rom-versie voor de volledige OSM-informatie (English Part, P. 18)

RGB1, 2, 3

RGB2 1024 x 768 48kHz 60Hz AUDIO : 1 SIZE : FULL ← Beeldingangsmodus ← Ingangssignaalinformatie ← Geluidsingangsmodus ← Beeldformaatmodus

DVD/HD

VIDEO

VIDEO NTSC AUDIO : 3 SIZE : NORMAL ← Beeldingangsmodus ← Kleursysteemmodus voor ingangssignaal ← Geluidsingangsmodus ← Beeldformaatmodus

PIP

Hoofdbeeld:RGB2

Subbeeld:VIDEO

RGB2 1024 x 768 48kHz 60Hz AUDIO : 1 VIDEO NTSC SIZE : FULL Informatie hoofdbeeld Informatie subbeeld Informatie hoofdbeeld

Nederlands-17

Problemen oplossen

Geen beeld

- De signaalkabel moet goed en volledig zijn aangesloten op de poort van de videokaart/computer.

- Zorg dat de videokaart correct in de computer is geplaatst.

• Zorg dat de aan/uit-knop van de computer en de aan/uit-knop aan de voorkant van de monitor zijn ingeschakeld.
- Controleer of op de videokaart of het systeem wel degelijk een ondersteunde modus is geselecteerd. (Raadpleeg de documentatie bij de grafische kaart of het systeem als u de grafische modus wilt wijzigen.)
- Controleer of de monitor en videokaart met elkaar compatibel zijn en aan de aanbevolen instellingen beantwoorden.
- Controleer of de connector van de signaalkabel geen gebogen of ingedrukte pinnen heeft.

De aan/uit-knop reageert niet

- Haal de stekker van de voedingskabel van de monitor uit het stopcontact om de monitor uit te schakelen en opnieuw de fabrieksinstellingen te laden.

Ingebrand beeld

- Bij de LCD-technologie kan een fenomeen optreden dat bekend staat als een "inbranding". Een inbranding of ingebrand beeld wordt duidelijk wanneer de "geest" van een vorig beeld op het scherm zichtbaar blijft. In tegenstelling tot CRT-monitoren is een inbranding op een LCD-monitor niet van blijvende aard, maar de weergave van niet-veranderende beelden gedurende langere tijd moet worden vermeden. U maakt de inbranding ongedaan door de monitor net zo lang uitgeschakeld te laten als het vorige beeld op het scherm is weergegeven. Als een beeld bijvoorbeeld gedurende één uur is weergegeven en de "geest" van dat beeld blijft achter, schakelt u de monitor één uur uit om het ingebrande beeld ongedaan te maken.

OPMERKING: zoals bij alle andere persoonlijke weergaveapparaten raadt NEC DISPLAY SOLUTIONS u aan regelmatig gebruik te maken van bewegende beelden en een bewegende schermbeveiliging wanneer het scherm inactief is of de monitor uit te schakelen als u deze niet gebruikt.

Het beeld is onstabiel, onscherp of er zijn golven op het scherm

- De signaalkabel moet goed en volledig zijn aangesloten op de poort van de computer.

• Gebruik de OSM-besturingselementen van Image Adjust om het beeld scherp te stellen en stel het beeld juist af met het besturingselement Fine. Wanneer u van weergavemodus verandert, dient u de OSM-instellingen van Image Adjust mogelijk opnieuw aan te passen.
• Controleer of de monitor en videokaart met elkaar compatibel zijn en aan de aanbevolen signaaltimings beantwoorden.
• Als uw tekst als een reeks betekenisloze tekens verschijnt, stelt u de beeldmodus in op non-interlaced en gebruikt u een beeldverversingsfrequentie van 60 Hz.

Beeld van componentsignaal is enigszins groen

- Controleer of de DVD/HD-ingangsconnector is geselecteerd.

Het lampje van de monitor brandt niet (geen groene of rode kleur zichtbaar)

• De aan/uit-schakelaar moet zijn ingeschakeld en de voedingskabel moet zijn aangesloten.
• Controleer of de computer niet in een energiebesparende stand staat (druk op een toets op het toetsenbord of verschuif de muis even).

RODE LED op monitor knippert

- Mogelijk heeft zich een storing voorgedaan. Neem contact op met het dichtstbijzijnde geautoriseerde Display-servicecentrum van NEC DISPLAY SOLUTIONS.

Het weergegeven beeld heeft verkeerde afmetingen

• Gebruik de OSM-besturingselementen van Image Adjust om de afmetingen van het beeld te wijzigen.
• Controleer of op de videokaart of het systeem wel degelijk een ondersteunde modus is geselecteerd. (Raadpleeg de documentatie bij de grafische kaart of het systeem als u de grafische modus wilt wijzigen.)

De geselecteerde resolutie wordt niet goed weergegeven

- Gebruik het OSM om het menu Information te openen en controleer of de juiste resolutie is geselecteerd. Als dat niet het geval is, selecteert u de juiste resolutie.

Geen geluid

• Controleer of de kabel van de luidspreker correct is aangesloten.
• Controleer of de geluidsdemping is ingeschakeld.
• Controleer of het volume op de minimumwaarde is ingesteld.

De afstandsbediening is niet beschikbaar

• Controleer de status van de batterijen van de afstandsbediening.
• Controleer of de batterijen goed in de afstandsbediening zijn geplaatst.
• Controleer of de afstandsbediening op de sensor voor de afstandsbediening van de monitor is gericht.
• De afstandsbediening werkt misschien niet als de afstandsbedieningssensor van de LCD-monitor in contact komt met direct zonlicht of sterke verlichting of als er zich een object in het pad bevindt.

"SCHEDULE"/"OFF TIMER" functie werkt niet goed

• De "SCHEDULE" functie wordt uitgeschakeld wanneer de functie "OFF TIMER" wordt ingesteld.
• Als de functie "OFF TIMER" is ingeschakeld en de LCD-monitor is uitgeschakeld door onverwachte onderbreking van de stroomtoevoer, wordt de instelling "OFF TIMER" gereset.

Er kunnen lichte verticale of horizontale strepen verschijnen, afhankelijk van het specifieke weergavepatroon. Dit is geen defect of verslechtering van het product.

Nederlands-18

Spis treści
