MANUALE UTENTE PlasmaSync 50XC10 NEC

Guida alla preparazione

•Monitor al Plasma
•Telecomando e batterie AA
• Cavo d'alimentazione
•Manuale d'uso (CD-ROM)
• Guida alla preparazione (cartacea/CD-ROM)
• Coperchio interruttore d'alimentazione e viti
- Fascette fermacavi

Sommario

Importanti istruzioni per la sicurezza.... Italiano-1

Informazioni importanti .... Italiano-2

Precauzioni di sicurezza e manutenzione .... Italiano-3

Raccomandazioni per l'uso.... Italiano-4

Installazione

Basi/Supporti optional.... Italiano-6

Posizione dell'installazione .... Italiano-6

Installazione su soffitto.... Italiano-7

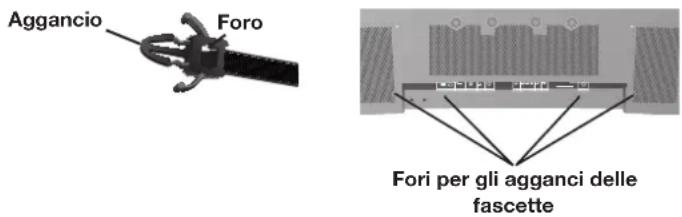

Manutenzione, Orientamento, Gestione dei cavi .... Italiano-7

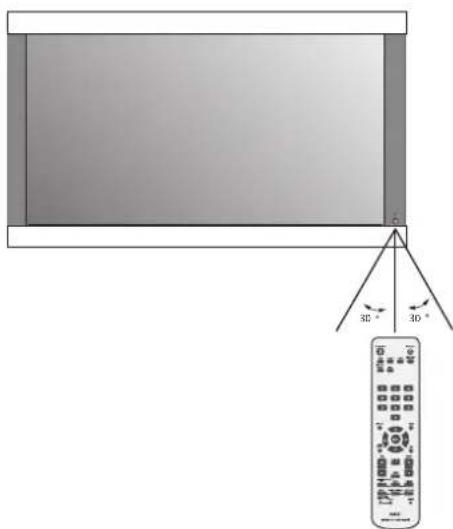

Uso del telecomando...... Italiano-8

Nomi delle parti e funzioni

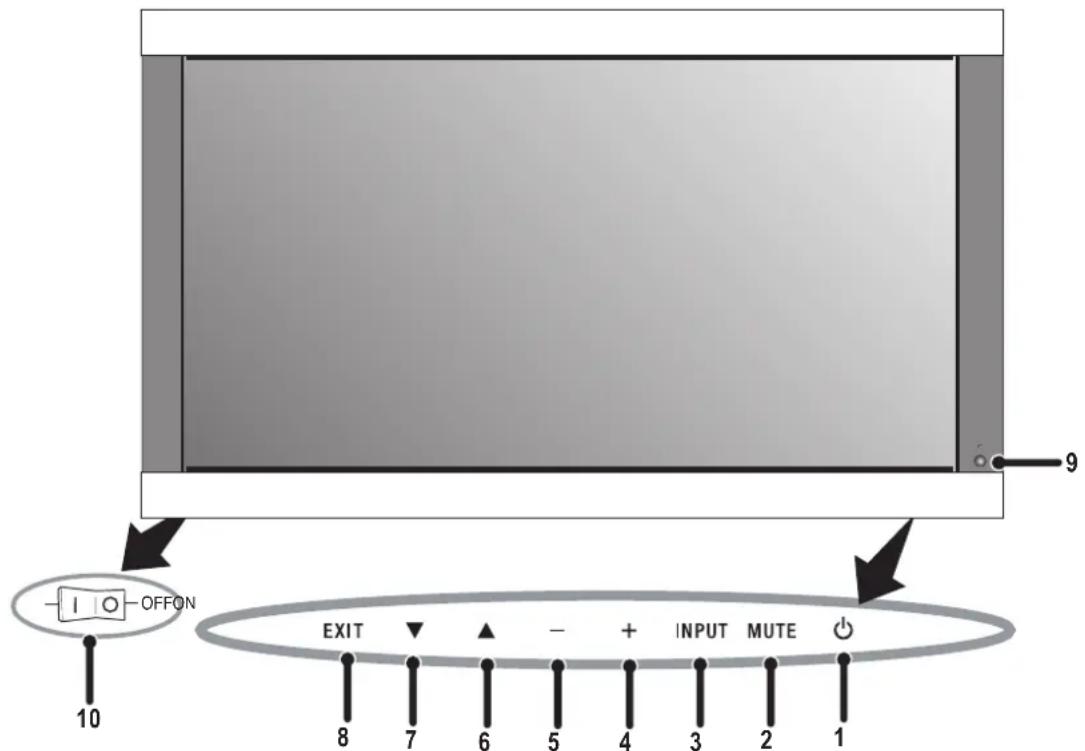

Pannello di controllo.... Italiano-9

Pannello dei terminali.... Italiano-10

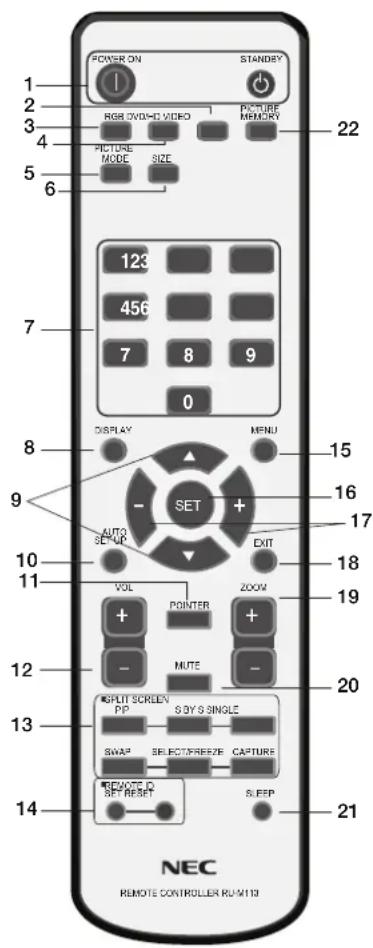

Telecomando Italiano-11

Alimentazione, Visualizzazione, Zoom digitale, Puntatore,

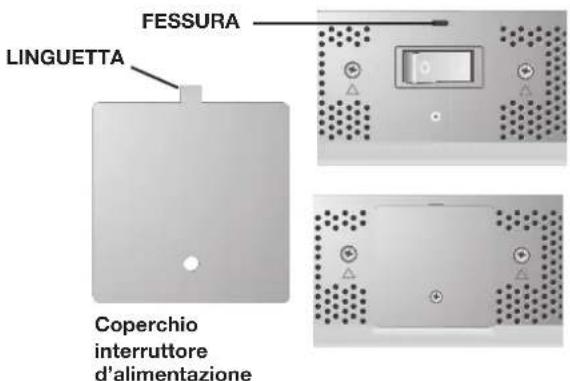

Coperchio interruttore alimentazione .... Italiano-12

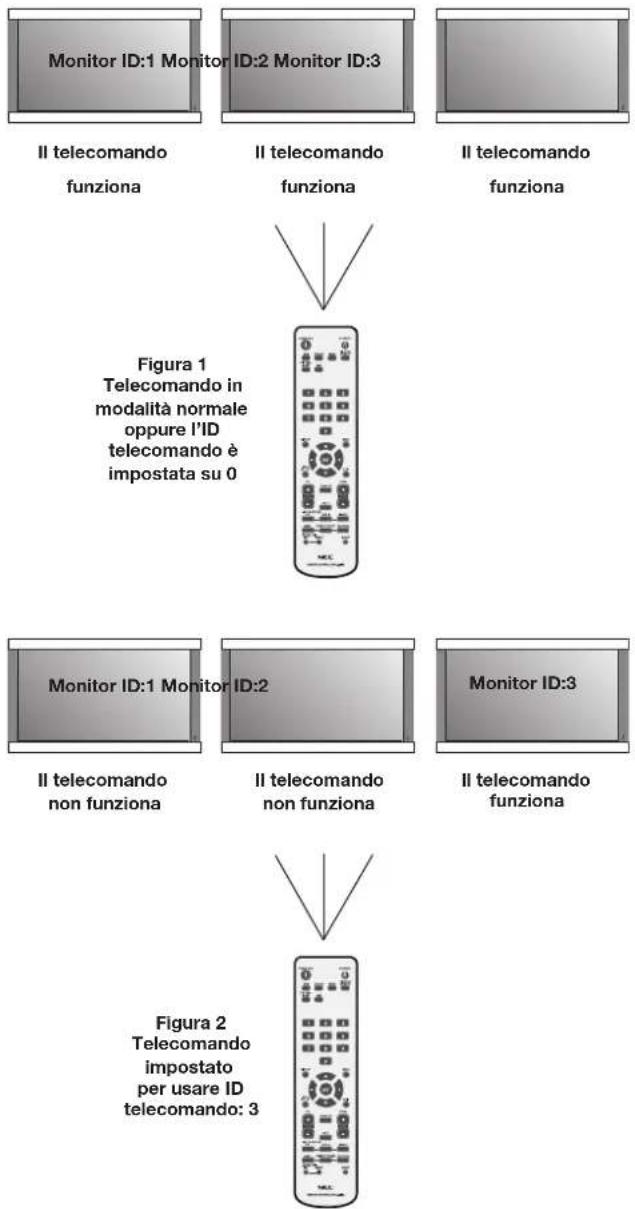

ID Telecomando Italiano-13

Risoluzione dei problemi .... Italiano-14

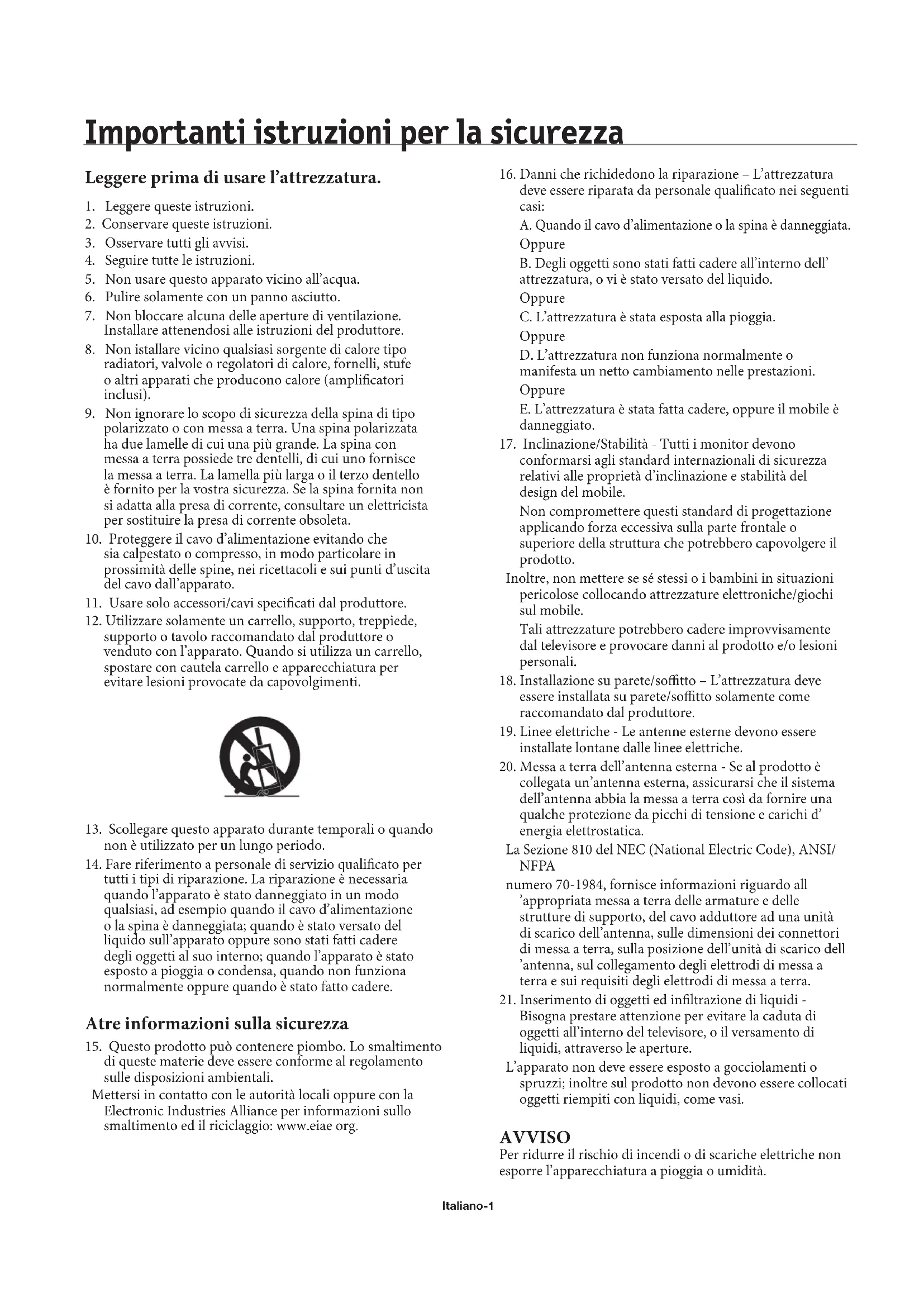

Importanti istruzioni per la sicurezza

Leggere prima di usare l'attrezzatura.

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Osservare tutti gli avvisi.

4. Seguire tutte le istruzioni.

5. Non usare questo apparato vicino all'acqua.

6. Pulire solamente con un panno asciutto.

7. Non bloccare alcuna delle aperture di ventilazione. Installare attenendosi alle istruzioni del produttore.

8. Non installare vicino qualsiasi sorgente di calore tipo radiatori, valvole o regolatori di calore, fornelli, stufe o altri apparati che producono calore (amplificatori inclusi).

9. Non ignorare lo scopo di sicurezza della spina di tipo polarizzato o con messa a terra. Una spina polarizzata ha due lamelle di cui una più grande. La spina con messa a terra possiede tre dentelli, di cui uno fornisce la messa a terra. La lamella più larga o il terzo dentello è fornito per la vostra sicurezza. Se la spina fornita non si adatta alla presa di corrente, consultare un elettricista per sostituire la presa di corrente obsoleta.

10. Proteggere il cavo d'alimentazione evitando che sia calpestato o compresso, in modo particolare in prossimità delle spine, nei ricettacoli e sui punti d'uscita del cavo dall'apparato.

11. Usare solo accessori/cavi specificati dal produttore.

12. Utilizzare solamente un carrello, supporto, treppiede, supporto o tavolo raccomandato dal produttore o venduto con l'apparato. Quando si utilizza un carrello, spostare con cautela carrello e apparecchiatura per evitare lesioni provocate da capovolgimenti.

1. Scollegare questo apparato durante temporali o quando non è utilizzato per un lungo periodo.

2. Fare riferimento a personale di servizio qualificato per tutti i tipi di riparazione. La riparazione è necessaria quando l'apparato è stato danneggiato in un modo qualsiasi, ad esempio quando il cavo d'alimentazione o la spina è danneggiata; quando è stato versato del liquido sull'apparato oppure sono stati fatti cadere degli oggetti al suo interno; quando l'apparato è stato esposto a pioggia o condensa, quando non funziona normalmente oppure quando è stato fatto cadere.

Atre informazioni sulla sicurezza

1. Questo prodotto può contenere piombo. Lo smaltimento di queste materie deve essere conforme al regolamento sulle disposizioni ambientali.

Mettersi in contatto con le autorità locali oppure con la Electronic Industries Alliance per informazioni sullo smaltimento ed il riciclaggio: www.eiae.org.

1. Danni che richidedono la riparazione – L'attrezzatura deve essere riparata da personale qualificato nei seguenti casi:

A. Quando il cavo d'alimentazione o la spina è danneggiata.

Oppure

B. Degli oggetti sono stati fatti cadere all'interno dell'attrezzatura, o vi è stato versato del liquido.

Oppure

C. L'attrezzatura è stata esposta alla pioggia.

Oppure

D. L'attrezzatura non funziona normalmente o manifesta un netto cambiamento nelle prestazioni.

Oppure

E. L'attrezzatura è stata fatta cadere, oppure il mobile è danneggiato.

1. Inclinazione/Stabilità - Tutti i monitor devono conformarsi agli standard internazionali di sicurezza relativi alle proprietà d'inclinazione e stabilità del design del mobile.

Non compromettere questi standard di progettazione applicando forza eccessiva sulla parte frontale o superiore della struttura che potrebbero capovolgere il prodotto.

Inoltre, non mettere se sé stessi o i bambini in situazioni pericolose collocando attrezzature elettroniche/giochi sul mobile.

Tali attrezzature potrebbero cadere improvvisamente dal televisore e provocare danni al prodotto e/o lesioni personali.

1. Installazione su parete/soffitto – L'attrezzatura deve essere installata su parete/soffitto solamente come raccomandato dal produttore.

2. Linee elettriche - Le antenne esterne devono essere installate lontane dalle linee elettriche.

3. Messa a terra dell'antenna esterna - Se al prodotto è collegata un'antenna esterna, assicurarsi che il sistema dell'antenna abbia la messa a terra così da fornire una qualche protezione da picchi di tensione e carichi d'energia elettrostatica.

La Sezione 810 del NEC (National Electric Code), ANSI/NFPA

numero 70-1984, fornisce informazioni riguardo all 'appropriata messa a terra delle armature e delle strutture di supporto, del cavo adduttore ad una unità di scarico dell'antenna, sulle dimensioni dei connettori di messa a terra, sulla posizione dell'unità di scarico dell'antenna, sul collegamento degli elettrodi di messa a terra e sui requisiti degli elettrodi di messa a terra.

1. Inserimento di oggetti ed infiltrazione di liquidi - Bisogna prestare attenzione per evitare la caduta di oggetti all'interno del televisore, o il versamento di liquidi, attraverso le aperture.

L'apparato non deve essere esposto a gocciolamenti o spruzzi; inoltre sul prodotto non devono essere collocati oggetti riempiti con liquidi, come vasi.

AVVISO

Per ridurre il rischio di incendi o di scariche elettriche non esporre l'apparecchiatura a pioggia o umidità.

AVVISO

PER PREVENIRE IL PERICOLO DI INCENDI O DI SCOSSE ELETTRICHE, NON ESPORRE QUESTA ATTREZZATURA A PIOGGIA O CONDENSA. NON USARE LA SPINA POLARIZZATA DI QUESTA UNITÀ CON PROLUNGHE O ALTRE PRESE DI CORRETTE CHE NON CONSENTONO IL COMPLETO INSERIMENTO DELLA SPINA.

EVITARE DI APRIRE IL MOBILE PERCHÊ AL SUO INTERNO CI SONO COMPONENTI CHE PORTATO ALTA TENSIONE. FARE RIFERIMENTO A PERSONALE DI SERVIZIO QUALIFICATO PER LE RIPARAZIONI.

ATTENZIONE

ATTENZIONE: PER EVITARE IL RISCHIO DI SCOSSE ELETTRICHE, ASSICURARSI CHE IL CAVO D'ALIMENTAZIONE

SIA SCOLLEGATO DALLA PRESA A MURO. PER TOGLIERE COMPLETAMENTE LA CORRENTE ALL'UNITÀ, SCOLLEGARE IL CAVO D'ALIMENTAZIONE DALLA PRESA CA. NON RIMUOVERE LA COPERTURA (O PARTE POSTERIORE). ALL'INTERNO NON CI SONO PARTI RIPARABILI. FARE RIFERIMENTO A PERSONALE DI SERVIZIO QUALIFICATO PER LE RIPARAZIONI.

simbolo avvisa che le tensioni non isolate presenti all'interno dell'unità sono di magnitudine tale da provocare scosse elettriche. Quindi, tutti i contatti con le parti interne di questo prodotto sono pericolosi.

Questo simbolo avvisa che sono state allegate istruzioni importarti riguardo al funzionamento ed alla manutenzione dell'unità. Quindi, per evitare tutti i problemi, deve essere letta accuratamente.

ATTENZIONE: Usare il cavo d'alimentazione fornito in dotazione all'unità in accorso alla tabella che segue. Se con l'attrezzatura non è fornito un cavo d'alimentazione, mettersi in contatto con il rivenditore. In tutti gli altri casi, usare un cavo d'alimentazione che soddisfi i requisiti CA della presa di corrente e che sia approvato e conforme agli standard di sicurezza del proprio paese.

Tipo di spina America del Nord Regno		Europa Cinese Giapponee continente
Forma della spina
Paese	U.S.A./Canada Regno Unito Cina Giappone eccezione per il Regno Unito)
Tensione	120* 230	220	100

* Quando si usa il monitor PlasmaSync con alimentazione elettrica CA 125-240V, usare un cavo d'alimentazione che soddisfi i requisiti di tensione della presa di corrente CA usata.

Dichiarazione del Dipartimento delle

Comunicazioni Canadese

DOC: Questo apparato digitale di Classe B è conforme a tutti i requisiti delle Normative Canadesi per le Attrezzature che provocano interferenze.

Informazioni FCC

1. Usare i cavi specifici forniti in dotazione ai monitor a colori P426Y3(P42XC10), P506Y4(P50XC10) o P606Y5(P60XC10) così da non creare interferenze alla ricezione radiofonica o televisiva.

(1) Usare il cavo d'alimentazione fornito in dotazione, o equivalente, per assicurare la conformità FCC.
(2) Usare cavi video schermati, 15-pin mini D-SUB a 15-pin mini D-SUB con anelli di ferrite su entrambe le estremità (non forniti in dotazione).

1. Questa attrezzatura è stata controllata ed è stata trovata a norma con i limiti di un apparecchio digitale di Classe B, in conformità alla parte 15 delle Normative FCC. Questi limiti sono designati a fornire una protezione ragionevole da interferenze dannose in una installazione residenziale. Questa attrezzatura genera, utilizza e può irradiare energia di radiofrequenza e, se non è installata ed utilizzata in accordo alle istruzioni date, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non esiste la certezza che si possano avere interferenze nel caso di installazioni specifiche. Qualora questa apparecchiatura causasse interferenze dannose alla ricezione di segnali radio o televisivi, cosa che può essere facilmente determinata spegnendo ed accendendo l'apparecchiatura, si raccomanda di cercare di correggere il problema ricorrendo a una delle misure presentate di seguito:

• Riorientare o riposizionare l'antenna di ricezione.
- Aumentare la distanza tra l'attrezzatura ed il ricevitore.
- Collegare l'attrezzatura ad una presa di corrente che sia su un circuito diverso da quello a cui è collegata l'antenna.
- Consultare il rivenditore o un tecnico specializzato radio/TV per aiuto.

Se necessario, consultare un tecnico specializzato radio/TV per altri suggerimenti. Il seguente libretto, preparato dalla Federal Communications Commission, potrebbe essere d'aiuto: "How to Identify and Resolve Radio-TV Interference Problems." Questo libretto è disponibile presso l'Ufficio Stampa del Governo degli Stati Uniti d'America, Washington, D.C., 20402, Stock No. 004-000-00345-4.

AVVISO

La spina di questo prodotto è dotata di tre fili di cui uno per la messa a terra - una spina che ha un terzo spinotto (per la messa a terra). Questa spina si adatta solamente a prese con messa a terra. Se non si riesce ad inserire la spina nella presa di corrente, emettersi in contatto con un elettricista qualificato per far cambiare la presa obsoleta con una appropriata con messa a terra. Non ignorare lo scopo di sicurezza della spina con messa a terra.

Precauzioni di sicurezza e manutenzione

Precauzioni di sicurezza e manutenzione

ATTENERSI A QUANTO SEGUE QUANDO SI INSTALLA ED USA IL MONITOR, PER OTTENERE LE PRESTAZIONI OTTIMALI:

Il pannello dello schermo al plasma è fatto di elementi delicati (celle), 99,99 percento dei quali sono celle attive. Alcune celle potrebbero non produrre luce oppure restare sempre accese. Per un uso in sicurezza, e per evitare di danneggiare l'unità, leggere ed osservare attentamente le istruzioni che seguono.

• NON APRIRE IL MONITOR. All'interno non ci sono parti riparabili e l'apertura o la rimozione delle coperture provoca l'esposizione a pericoli di scosse elettriche ed altri rischi. Il produttore non è responsabile per nessuna lesione personale o danni provocati dal tentativo, da parte di persone non qualificate, di aprire la copertura posteriore e di eseguire riparazioni. Fare riferimento a personale di servizio qualificato per tutti i tipi di riparazione.
• Non versare alcun liquido sul mobile e non usare il monitor in vicinanza dell'acqua.
• Non inserire oggetti di alcun tipo nelle fessure del mobile, perché possono toccare punti d'alta tensione che possono essere dannosi o fatali e provocare scosse elettriche, incendi e guasti dell'attrezzatura.
• Non piegare, comprimere o altrimenti danneggiare il cavo d'alimentazione. Non collocare oggetti pesanti sul cavo d'alimentazione. I danni al cavo d'alimentazione possono provocare scosse o incendi.
• Non collocare questo prodotto su carrelli, basi o tavolo inclinati o instabili, perché il monitor potrebbe cadere provocando gravi danni.
• Non usare su veicoli mobili perché l'unità potrebbe cadere o capovolgersi e provocare lesioni.
• Il cavo d'alimentazione è il mezzo principale per scollegare il sistema dall'alimentazione elettrica. Il monitor deve essere installato vicino alla presa di corrente che deve essere facilmente accessibile.
• Questa attrezzatura deve essere collegata and una presa di corrente elettrica con un collegamento di messa a terra. Non collocare alcun oggetto sul monitor e non usare il monitor all'esterno.
• Non usare la spina polarizzata dell'unità con prolunghe o altre prese di corrente che non consentono il completo inserimento della spina.

• Il cavo d'alimentazione usato deve essere approvato e soddisfare i requisiti degli standard di sicurezza del proprio paese. (In Europa deve essere usato il tipo H05VV-F 3G 1mm²)

• Nel regno Unito, per questo monitor usare un cavo d'alimentazione approvato BS con spina modellata che abbia installato un fusibile nero (13A).

• Usare solo con alimentazione elettrica CA 100 V a 240 V 50 Hz/60 Hz. Il funzionamento continuato con tensioni superiori a CA 100 V a 240 V AC accorcerà la durata dell'unità e potrebbe anche provocare il rischio d'incendi.
• Scollegare il cavo da'alimentazione durante i temporali oppure quando l'unità non sarà usata per lunghi periodi.
• Non usare il monitor zone soggette ad alte temperature, umidità, polvere o grassi.
  • Non coprire le aperture di ventilazione del monitor.
• Pulire le aperture di ventilazione del monitor plasma usando un aspirapolvere con attaccata una spazzola con setole morbide.
• Per assicurare la ventilazione appropriata, la pulizia delle aperture di ventilazione deve essere eseguita ogni mese. Potrebbe essere necessaria una pulizia più frequenze in base all'ambiente in cui è installato il monitor al plasma.
• Consentire una adeguata ventilazione attorno al monitor così che il calore possa essere dissipato in modo appropriato. Non bloccare le aperture di ventilazione, né collocare il monitor vicino a radiatori o altre sorgenti di calore. Non collocare alcun oggetto sopra il monitor.
• Maneggiare con cura durane il trasporto. Conservare l'imballaggio per il trasporto.
• Come per tutti gli schermi a base di fosforo (ad esempio i monitor CRT) l'emissione luminosa diminuirà gradatamente nel corso della durata utile dello schermo al Plasma.
• Per evitare l'ossidazione, si raccomanda vivamente di non collocare l'unità in spogliatoi, bagni pubblici o termali.

ATTENZIONE

Scollegare immediatamente il monitor dalla presa a muro e mettersi in contatto con il personale di servizio qualificato nei seguenti casi:

• Quando il cavo d'alimentazione o la spina è danneggiata.
• Se del liquido o degli oggetti sono penetrati all'interno del monitor.
• Se il monitor è stato esposto a pioggia o acqua.
• Se il monitor è stato fatto cadere oppure se la copertura è stata danneggiata.
• Se il monitor non funziona in modo normale quando sono seguite le istruzioni operative.

ATTENZIONE

IL CORRETTO COLLOCAMENTO E LA CORRETTA REGOLAZIONE DEL MONITOR PUÒ RIDURRE L'AFFATICAMENTO DI OCCHI, SPALLE E COLLO. CONTROLLARE QUANTO SEGUE QUANDO SI INSTALLA IL MONITOR:

• Per ottenere le prestazioni ottimali, consentire un riscaldamento di 20 minuti.
• Riposare periodicamente gli occhi fissando un oggetto che sia ad almeno ad 1,5 metri di distanza. Sbattere spesso le palpebre.
• Collocare il monitor con un angolo di 90 gradi rispetto le finestre ed altre sorgenti luminose per minimizzare abbagli e riflessi.
• Pulire la superficie del monitor con un panno senza peluria e non abrasivo. Evitare di usare soluzioni pulenti o detergenti per vetri.
• Regolare la luminosità e contrasto del monitor per migliorare la leggibilità.
• Sottoporsi a regolari visite oculistiche.

Ergonomia

Per ottenere i massimi benefici dell'ergonomia, raccomandiamo quanto segue:

• Usare l'impostazione predefinita delle dimensioni e della posizione con i segnali standard.
• Usare l'impostazione predefinita del colore.
• Non usare colori primari o il colore blu su sfondi scuri, perché sono difficili da vedere e possono provocare l'affaticamento degli occhi a causa del contrasto insufficiente.
• In base al regolamento sulla sicurezza e la protezione della salute relative al lavoro su videoterminali (BildscharbV), questa attrezzatura non adatta per essere usata come schermo PC.

Per altre informazioni dettagliate sull'impostazione di un ambiente di lavoro salutare, fare riferimento al seguente documento:

Pulizia del pannello

• Quando il pannello è sporco o impolverato, pulirlo delicatamente con un panno morbido.
  • Non grattare il pannello con materiali ruvidi.
  • Non esercitare pressioni sulla superficie.
• Non usare detergenti generici. I detergenti generici provocheranno il deterioramento o la decolorazione della superficie.

Pulizia del mobile

• Scollegare il cavo d'alimentazione.
• Pulire il mobile con un panno morbido e asciutto.
• Per pulire il mobile, inumidire il panno con un detergente neutro ed acqua, pulire il mobile e popi asciugarlo con un panno asciutto.

NOTA: La superficie del mobile è composta di molti tipi di plastica.

NON pulire usando solventi al benzene, detergenti alcalini, detergenti a base d'alcol, detergenti per vetri, cera, detergenti lucidanti, detersivo in polvere o insetticidi. Gomma e vinile non devono entrare in contatto con il mobile per periodi prolungati. Questi tipi di fluidi e materiali possono provocare il deterioramento, la crepatura o il distacco della vernice.

PULIZIA DELLE FESSURE DI VENTILAZIONE

• Pulire le aperture di ventilazione del monitor plasma usando un aspirapolvere con attaccata una spazzola con setole morbide.
• Per assicurare la ventilazione appropriata, la pulizia delle aperture di ventilazione deve essere eseguita ogni mese. Potrebbe essere necessaria una pulizia più frequenze in base all'ambiente in cui è installato il monitor al plasma.

Per evitare o minimizzare la sovrimpressione dell'immagine sullo schermo:

Come tutti gli schermi al fosforo ed al plasma, in certe circostanze i monitor al plasma possono esser suscettibili alla sovrimpressione delle immagini. In alcune condizioni operative, come la visualizzazione continuata di immagini statiche per periodi prolungati, possono provocare la sovrimpressione dell'immagine se non sono prese le precauzioni appropriate. Per proteggere l'investimento di questo monitor al plasma, attenersi alle seguenti istruzioni e raccomandazioni per minimizzare la sovrimpressione delle immagini sullo schermo:

• Abilitare ed usare sempre la funzione screensaver del computer quando si usa l'origine d'input PC.
• Visualizzare immagini in movimento ogni volta possibile.
• Cambiare la posizione del menu di tanto in tanto.
• Spengere sempre il monitor quando non è in uso.

Per ridurre la possibilità che l'immagine rimanga sovrimpressa sullo schermo dopo un lungo periodo:

• Abbassare i livelli di Luminosità e Contrasto il più possibile senza deteriorare la leggibilità dell'immagine.
• Visualizzare immagini con molte gradazioni di colore (e.g. fotografie o immagini realistiche).
• Creare immagini con un contrasto minimo tra le aree chiare e quelle scure. Usare colori complementari o pastello ogni volta possibile.
• Evitare di visualizzare immagini con pochi colori e bordi netti e ben definiti tra i colori.

Emissioni sonore del monitor al plasma

- Il pannello del monitor al plasma è composto di pixel piccolissimi e questi pixel emettono luce in base ai segnali video ricevuti. Questo principio può provocare l'emissione di un ronzio o brusio elettrico da parte del monitor al plasma. Notare anche che la velocità di rotazione della ventolina di raffreddamento aumenta quando si alza la temperatura del monitor al plasma. Quella volta si può sentire il rumore del motore.

NOTA: Quanto segue non è coperto dalla garanzia.

• Sovrimpressione dell'immagine sullo schermo.
• Rumore generato dal pannello. Esempi: Rumore della ventolina e ronzii/brusii del circuito elettrico o del pannello.

Ambiente operativo

Temperatura ed umidità dell'ambiente operativo: da 0° C a +40° C (+32° F a +104° F); meno di 80%RH (aperture di ventilazione non bloccate. Non installare questa unità in aree poco ventilate, oppure in luoghi dove è esposta ad alta umidità o luce diretta del sole (o forti luci artificiali).

Avviso

Non per l'uso in uffici come definito nello Standard for the Protection of Electronic Computer/Data Processing Equipment ANSI/NFPA 75.

NOTA: Usare cavi video schermati, 15-pin mini D-SUB a 15-pin mini D-SUB con anelli di ferrite su entrambe le estremità (non forniti in dotazione).

Uso delle Basi/Supporti optional

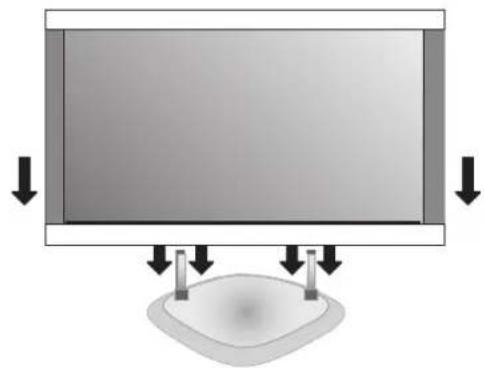

Si può installare una base o supporto mentre l'unità è in posizione eretta oppure a faccia in giù.

Per installare la base mentre l'unità è in posizione eretta, abbassare il monitor sulla base come mostrato (Figura 1). Usare le impugnature per supportate lo schermo mentre si abbassano i fori di supporto sotto lo schermo sulla base.

Quando la base o il supporto da installare richiede che l'unità sia collocata a faccia n giù (Figura 2), assicurarsi di stendere il foglio protettivo (il foglio di schiuma nel quale era imballata l'unità) sotto l'unità per prevenire danni allo schermo.

Questa unità deve essere usata con una base o qualche tipo di supporto. Questa unità non è progettata per l'uso senza supporto aggiuntivo.

• Si raccomanda di impiegare i servizi di un rivenditore esperto ed autorizzato per eseguire la corretta installazione e montaggio.
• La mancata osservanza delle corrette procedure d'installazione possono provocare danni all'unità o lesioni all'installatore.
• La garanzia del prodotto non copre i danni provocati da installazioni inappropriate.

ATTENZIONE:

• Per eseguire l'installazione, attenersi alle istruzioni allegate alla base o al supporto. Utilizzare solamente i dispositivi raccomandati dal produttore.
• Assicurarsi di eseguire l'installazione della base o del supporto su una superficie solida e stabile a sufficienza da supportare il peso dell'unità, come il pavimento o un tavolo solido.
• Usare i dispositivi di fissaggio specificati per eseguire l'installazione.
• Prendere le misure necessarie per impedire che l'unità si capovolga o cada.

Posizione dell'installazione

Il soffitto o la parete devono essere solidi a sufficienza per supportare il monitor e gli accessori di montaggio.

• NON installare in luoghi dove porte o cancelli possono colpire l'unità.
• NON installare in zone dove l'unità sarà soggetta a forti vibrazioni e polvere.
• NON installare nelle vicinanze dell'ingresso della corrente elettrica della costruzione.
• NON installare dove le persone possono facilmente afferrare ed appendersi all'unità o al supporto di montaggio.

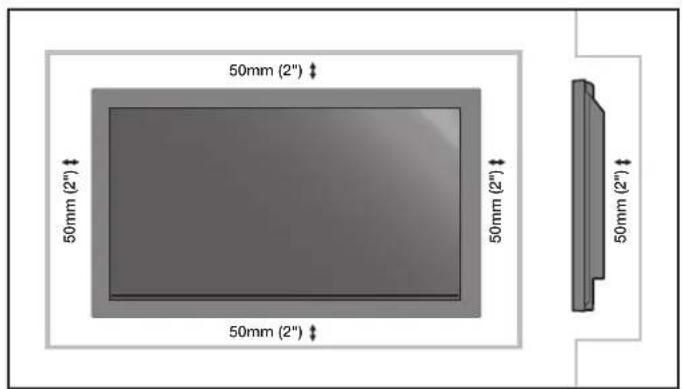

• Quando si esegue l'installazione in un'area circoscritta o in un recesso, come in una parete, lasciare almeno 2 pollici (50 mm) di spazio tra il monitor e la parete per una appropriata ventilazione (Figura 3).
• Consentite una adeguata ventilazione oppure dorate di aria condizionata l'area attorno al monitor, così che il calore possa essere dissipato in modo appropriato dall'unità e dal supporto di montaggio.

Figura 1

Figura 2 Tavolo Foglio protettivo

Figura 3

Installazione su soffitto

• Assicurasi che il soffitto sia sufficientemente solido da supportare il peso dell'unità e del supporto, nel tempo, in caso di terremoto, in caso di vibrazioni inaspettate ed altre forze esterne.
• Assicurarsi che l'unità sia montata su una struttura solida del soffitto, come una trave portante. Fissare il monitor usando bulloni, rondelle autoserranti, dadi e rondelle.
• NON montare in zone che non hanno strutture interne portanti. NON usare viti per legno o tasselli per il montaggio. NON montare l'unità ad arredamenti decorativi o appesi al soffitto o parete.

Manutenzione

• Controllare periodicamente viti allentate, fessure distorsioni o qualsiasi altro problema che può verificarsi con il supporto di montaggio. Se si riscontra un problema, rivolgersi a del personale qualificato per la riparazione.
• Controllare regolarmente la zona dell'installazione per segni di danneggiamenti o allentamenti che possono verificarsi nel tempo.

Notare quanto segue quando si esegue l'installazione su parete o soffitto

• Quando si usano accessori d'installazione diversi da quelli approvati NEC, questi devono soddisfare i requisiti d'installazione VESA (FDMlv1).
• La NEC raccomanda vivamente di usare viti di misura M8 (lunghezza = 16 mm + lo spessore della staffa). Se si usano viti più lunghe di 16 mm, controllare la profondità del foro. (Forza di stringimento raccomandata: 1125 - 1375N•cm) La NEC raccomanda interfacce d'installazione conformi allo standard UL1678 per l'America del Nord.

Unità Staffa di montaggio Vite Spessore della staffa 16mm

La lunghezza delle vite deve essere uguale alla profondità del foro (16 mm) + lo spessore della staffa di montaggio.

Orientamento

NON usare questo monitor in posizione verticale. Diversamente di possono provocare guasti ed annullare la garanzia.

Per gestire comodamente i cavi, usare le fascette fermacavi fornite in dotazione per raccogliere il cavo d'alimentazione, il cavo segnale ed i cavi audio sul retro dello schermo.

Per attaccare le fascette:

1. Attaccare le fascette allo schermo. Inserire l'aggancio della fascetta nel foro sul retro dello schermo. Ci sono 4 fascette fermacavi e 4 fori sull'unità.
2. Dopo avere attaccato la fascetta allo schermo, far passare l'estremità attorno ai cavi. Inserire l'estremità della fascetta nel passante vicino all'aggancio. Tirare finché i cavi sono stretti.
   Le fascette sono progettate per stare fisse. Una volta in posizione, saranno difficili da rimuovere.
3. I cavi possono essere indirizzati verso la fascetta di destra o di sinistra. Usare delle fascette per fissare insieme cavi in lunghezza. Assicurarsi che tutti i cavi siano completamente collegati.

Per staccare le fascette:

Usando delle pince girare di 90 gradi la fascetta e tirare verso l'esterno. È possibile che la fascetta si allenti nel tempo e la rimozione può danneggiarla.

Aggancio Foro Fori per gli agganci delle fascette

Fascetta chiusa

Installazione delle batterie nel telecomando.

Il telecomando è alimentato da batterie AA. Per installare o sostituire le batterie:

A. Premere e far scorrere il coperchio per aprire.
B. Allineare le batterie in base alle indicazioni della polarità (+) e (−) riportate all'interno dello scomparto.
C. Rimettere a posto il coperchio.

ATTENZIONE: L'uso scorretto delle batterie può provocare perdite di elettroliti o scoppi. La NEC raccomanda quanto segue per le batterie:

• Inserire le batterie "AA" facendo corrisponderne i segni (+) e (-) di ciascuna batteria ai segni (+) e (-) dello scomparto batterie.
  • Non mescolare batterie di marche diverse.
• Non mescolare batterie vecchie e nuove, o batterie di marche diverse. Diversamente si accorcia la durata delle batterie o si provoca la perdita di elettroliti.
• Rimuovere immediatamente le batterie usate per impedire la fuoruscita degli elettroliti nello scomparto batterie.
• Non toccare gli elettroliti perché provocano irritazioni alla pelle.
  • Non far cadere o maltrattare il telecomando.
• Non bagnare il telecomando non funziona. Se il telecomando si bagna asciugarlo immediatamente.
• Evitare calore ed umidità eccessiva.
  • Non smaltire le batterie nel fuoco.
• Attenersi alle normative statali o alle regolamentazioni ambientali in vigore nel proprio paese/zona quando si smaltiscono le batterie.
• Quando si esegue la sostituzione, usare solo batterie convenzionali non ricaricabili alcaline o al manganese.
• C'è il rischio d'esplosioni se le batterie sono sostituite in modo scorretto.

Portata operativa del telecomando

Puntare la parte superiore del telecomando verso il sensore del monitor mentre si premono i tasti. Il telecomando può essere usato ad una distanza massima di 7 m/23 piedi dal sensore sul pannello frontale del monitor al plasma. L'angolazione massima, orizzontale e verticale, del telecomando è di 30 gradi ad una distanza massima di 3,5 m/11,5 piedi.

ATTENZIONE

Il telecomando potrebbe non funzionare quando la luce del sole o una forte illuminazione colpisce il sensore del monitor al Plasma, oppure quando c'è un ostacolo sulla traiettoria del sensore.

Gestione del telecomando

Non aprire il telecomando per nessuna altra ragione che per l'installazione delle batterie. Non consentire ad acqua o altri liquidi di essere versati sul telecomando. Se il telecomando si bagna, asciugarlo immediatamente.

Evitare l'esposizione al calore o al vapore.

NOTA: Rimuovere le batterie se il telecomando non è utilizzato per un periodo prolungato.

3D ° 3D °

Pannello di controllo

9 OFFON 10 EXIT 8 7 6 5 4 3 2 1 INPUT MUTE

1) ALIMENTAZIONE

Permette di accendere/mettere in standby l'unità.

2) MUTE

Permette di ATTIVARE/DISATTIVARE la funzione di disattivazione del sonoro.

3) INPUT

Permette di passare tra le origini d'input.

Funziona come tasto d'IMPOSTAZIONE all'interno dei menu OSD.

4) PIÙ (+)

Permette di aumentare la regolazione dell'impostazione all'interno dei menu OSD.

5) MENO (-)

Permette di diminuire la regolazione dell'impostazione all'interno dei menu OSD.

6) SU (▲)

Permette di aumentare il livello del volume quando il menu OSD è disattivo.

Permette di spostare il cursore verso l'alto per selezionare quale impostazione regolare all'interno dei menu OSD.

7) GIÙ (▼

Permette di diminuire il livello del volume quando il menu OSD è disattivo.

Permette di spostare il cursore verso il basso per selezionare quale impostazione regolare all'interno dei menu OSD.

8) EXIT

Permette di attivare il menu OSD quando il menu OSD è disattivo.

Permette di uscire dal menu correntemente visualizzato e passare al menu precedente all'interno dei menu OSD.

9) Sensore del telecomando ed indicatore d'alimentazione

Riceve i segnali quando si usa il telecomando. È illuminato di colore verde quando il monitor è attivo. È illuminato di colore rosso quando il sistema è in standby. È illuminato di colore ambra quando il televisore è in modalità di RISPARMIO ENERGETICO.

Quando l'indicatore d'alimentazione lampeggia di colore rosso, significa che il monitor ha rilevato un guasto. In caso di guasto mettersi in contatto con personale qualificato.

10) Interruttore d'alimentazione

Interruttore che permette di arrivare/disattivare l'alimentazione.

Modalità Indicatore di stato
Accensione Verde
Standby Rosso
Risparmio energetico Ambra
Diagnosi (rilevamento guasti)	Rosso lampeggiante

NOTA:

Il tasto d'alimentazione non spegne completamente lo schermo. Usare l'interruttore d'alimentazione per spegnere completamente lo schermo.

Nomi delle parti e funzioni

Pannello dei terminali

Pannello dei terminali NEC 1 OUT IN EXTERNAL CONTROL 2 DVD/HD3 R DVI AUDIO3 R Laserio 9 DVD/HD2 R Laserio Y Cr/Pr Cb/Pb AUDIO2 AUDIO1VCD/HD1 R Laserio S-VIDEO IN 12 IN 11 VIDEO R L SPEAKER (S) 13 14 AC IN

1) EXTERNAL CONTROL OUT (D-Sub 9 pin)

Permette di collegare l'output RS-232C di un secondo monitor.

2) EXTERNAL CONTROL IN (D-Sub 9 pin)

Permette di collegare l'input RS-232C ad attrezzature esterne come PC per controllare le funzioni RS-232C.

3) DVD/HD3 (HDMI)

Input segnali digitali HDMI.

4) DVI

Permette l'input di segnali RGB digitali da un computer o HDTV dotata di un output RGB digitale.

5) AUDIO3

Permette l'input di segnali audio da attrezzature esterne come computer, videoregistratori o lettori DVD.

6) VGA (Mini D-Sub 15 pin)

Input computer analogico.

7) AUDIO2

Permette l'input di segnali audio da attrezzature esterne come computer, videoregistratori o lettori DVD.

8) DVD/HD1

Permette d collegare attrezzature come lettori DVD, HDTV o decodificatori.

9) DVD/HD2

Permette di collegare attrezzature come lettori DVD, HDTV o decodificatori.

10) AUDIO1

Permette l'input di segnali audio da attrezzature esterne come computer, videoregistratori o lettori DVD.

11) S-VIDEO IN

Input S-video.

12) VIDEO1

Input video composito.

13) Connettore casse (SPEAKER) esterne (S e D)

Permette di collegare delle casse optional. Permette l'output del segnale audio da AUDIO 1, 2 e 3 alle casse esterne. NOTA: Il terminale casse è per 8W + 8W (8 Ohm).

14) AC IN

Permette di collegare il cavo d'alimentazione fornito in dotazione.

Informazioni:

Ci sono 2 tipi di collegamento per SCART:

SCART1: Permette di collegare R/G/B ai terminali DVD/HD1 e Composite sync. al terminale VIDEO1.

SCART2: Permette di collegare R/G/B e Composite sync. al terminale VGA.

Funzioni del telecomando

POWER ON STANDBY RGB DVD+O VIDEO PICTURE MEMORY 22 123 456 7 8 9 0 DISPLAY MENU 15 9 SET + 16 AUTO SET UP EXIT 17 10 VOL POINTER ZOOM 19 11 MUTE - 20 12 SPLIT SCREEN PIP S BY S SINGLE SWAP SELECT/FREEZE CAPTURE 13 REMOVE O SET RESET SLEEP 14 NEC REMOTE CONTROLLER RU-M113

1) POWER ON/STANDBY

Permette di accendere/mettere in standby l'unità. *Se l'indicatore d'alimentazione sullo schermo non è illuminato, nessun comando funzionerà.

2) VIDEO

Permette di cambiare il segnale d'input sull'origine VIDEO.

3) RGB

Permette di cambiare il segnale d'input sull'origine RGB.

4) DVD/HD

Permette di cambiare il segnale d'input sull'origine DVD/HD.

5) PICTURE MODE

Permette di selezionare la modalità immagine: [STANDARD], [BRIGHT], [CINEMA1], [CINEMA2], [DEFAULT].

STANDARD: per la visualizzazione in ambienti molto illuminati.

BRIGHT: immagini più luminose che in modalità STANDARD.

CINEMA1, 2: per la visualizzazione in ambienti bui, ottimo per i film.

DEFAULT: impostazioni predefinite.

6) SIZE Permette di impostare il rapporto proporzioni dell'immagine.

7) KEYPAD Permette di impostare l'ID telecomando.

8) DISPLAY Permette di attivare/disattivare le informazioni su schermo.

9) ▲ ▼ Permette di spostare la selezione verso l'alto o il basso.

10) AUTO SETUP

Regola automaticamente le impostazioni di FASE DI CLOCK, CLOCK e POSIZIONE. (Solo per input segnale RGB)

11) POINTER Permette di attivare/disattivare il puntatore.

12) VOLUME Permette di aumentare/diminuire il volume.

13) SPLIT SCREEN

PIP: modalità PIP (Picture-in-Picture) S BY S: modalità S BY S (Side-by-Side) SINGLE (SINGOLO): Permette di tornare alla modalità normale. SWAP: Permette di scambiare le immagini in modalità divisione schermo. SELECT/FREEZE: permette di selezionare quale input è attivo in modalità divisione schermo.

Quando la funzione PIC FREEZE è attiva (fare riferimento a FUNZIONI OSD), il tasto SELECT/FREEZE può essere usato visualizzare fotografie nella schermata secondaria.

CAPTURE: Permette dia acquisire fotografie.

14) REMOTE ID

Permette di attivare funzioni del REMOTE ID.

15) MENU

Permette di attivare/disattivare il menu.

16) SET

Permette di eseguire le selezioni.

17) -, + Permette di aumentare o diminuire l'entità della regolazione.

18) EXIT

Permette di tornare al menu precedente.

19) ZOOM

Permette di ingrandire o ridurre l'immagine.

20) MUTE

Permette di disattivare l'audio.

21) SLEEP

Timer di disattivazione.

22) PICTURE MEMORY

Permette di cambiare le impostazioni della memoria da 1 a 6.

ALIMENTAZIONE

Per ACCENDERE e SPEGNERE l'unità:

1. Collegare il cavo d'alimentazione ad una presa CA.
2. Premere il tasto d'alimentazione (sull'unità).
   L'indicatore ON/STANDBY del monitor diventa di colore rosso e l'unità sarà in modalità di STANDBY.
3. Premere il tasto POWER ON sul telecomando. L'indicatore ON/STANDBY diventa di colore verde quando l'unità è attiva.
4. Premere il tasto STANDBY (del telecomando) o il tasto POWER (dell'unità) per spengere il monitor.

MODALITÀ

Per controllare le impostazioni dello schermo premere il tasto DISPLAY (MODALITÀ) del telecomando. Ogni volta che si preme il tasto DISPLAY (MODALITÀ) lo schermo cambia. Le informazioni spariscono dopo 3 secondi.

ZOOM DIGITALE

Lo zoom digitale permette di cambiare la posizione dell'immagine per ingrandire l'immagine sullo schermo.

1. Assicurarsi che la funzione ZOOM NAV sia disattiva. Premere il tasto ZOOM (+ o -) per visualizzare la lente d'ingrandimento.

Premere il tasto ZOOM + per ingrandire l'immagine.

Premere il tasto ZOOM - per ridurre l'immagine.

Premere il tasto SU e GIÙ o PIÙ e MENO per spostare l'immagine.

1. Premere il tasto POINTER per nascondere il puntatore.

POINTER

Usare il puntatore per puntare verso un'area specifica dello schermo.

Premere il tasto SU e GIÙ o PIÙ e MENO per spostare il puntatore.

Coperchio interruttore d'alimentazione

Allo schermo allegato un coperchio per l'interruttore d'alimentazione. Usare questo coperchio per impedire lo spegnimento accidentale dell'unità.

Inserire la linguetta del coperchio nella fessura rettangolare sullo schermo.

Poi usare le viti fornite in dotazione per fissare il coperchio allo schermo.

OFFON

FESSURA LINGUETTA Coperchio interruttore d'alimentazione

Nomi delle parti e funzioni - Segue

Funzione ID telecomando

ID TELECOMANDO

Il telecomando in dotazione allo schermo può essere usato per controllare fino a 26 monitor che usano quella che è chiamata la modalità ID TELECOMANDO. La modalità ID TELECOMANDO funziona insieme all'ID Monitor, consentendo al telecomando di controllare fino a 26 monitor. Ad esempio: se nella stessa area ci sono diversi monitor in uso, un telecomando in modalità normale invierà i segnali contemporaneamente a ciascun monitor, Figura 1. Usando la modalità ID TELECOMANDO il telecomando controllerà un solo monitor specifico del gruppo, Figura 2.

IMPOSTAZIONE DELL'ID TELECOMANDO:

Tenere premuto il tasto REMOTE ID SET del telecomando ed usare il TASTIERINO per inserire l'ID Monitor (1-26) dello schermo da controllare col telecomando. Il telecomando può essere usato per controllare il monitor che ha quello specifico ID Monitor.

Quando si seleziona 0 oppure quando il telecomando è in modalità normale, saranno controllati tutti i monitor.

USO DELLA MODALITÀ ID TELECOMANDO

Modalità ID - Per accedere alla modalità ID, tenere premuto per 2 secondi il tasto REMOTE ID SET.

Modalità normale - Per tornare alla modalità normale, tenere premuto per 2 secondi il tasto REMOTE ID RESET.

Perché questa funzione funzioni in modo appropriato, allo schermo deve essere assegnato un numero ID Monitor. ID Monitor può essere assegnato nel menu SETUP del menu OSD (fare riferimento a pagina 17).

Se l'ID monitor è impostato su "ALL", il monitor è controllato remotamente indipendentemente dall'ID remoto.

Assenza immagine

• Il cavo segnale deve essere collegato in modo appropriato alla scheda video/computer.
• La scheda video deve essere inserita in modo appropriato nel suo alloggio.
• L'interruttore d'alimentazione del computer deve essere in posizione d'accensione.
• Assicurarsi che sulla scheda video o sistema in uso sia stata selezionata una modalità supportata. (Consultare il manuale della scheda video o del sistema per cambiare la modalità grafica)
• Controllare la compatibilità del monitor e della scheda video, e che siano configurate le impostazioni raccomandate.
• Controllare che nessun pin del connettore cavo segnale sia piegato.

Il tasto d'alimentazione non risponde

- Scollegare il cavo d'alimentazione del monitor dalla presa CA per spegnere il monitor e ripristinarlo.

Sovrimpressione delle immagini

- Si avvisa che la tecnologia Plasma può subire il fenomeno della sovrimpressione delle immagini. La sovrimpressione delle immagini si verifica quando l'immagine residua o "fantasma" dell'immagine precedente rimane visibile sullo schermo. Diversamente dai monitor CRT, la sovrimpressione delle immagini su monitor al Plasma non è permanente, però si deve evitare la visualizzazione di immagini statiche per periodi prolungati. Per alleviare la persistenza dell'immagine, spegnere il monitor per tanto tempo quanto è rimasta visualizzata l'immagine. Ad esempio: se l'immagine è rimasta sul monitor per un'ora e rimane un'immagine residua, il monitor deve restare spento per almeno un'ora per cancellare l'immagine.

NOTA: Come con tutti i dispositivi di visualizzazione personale, la NEC DISPLAY SOLUTIONS raccomanda di visualizzare immagini in movimento e di usare uno screensaver che si muove ad intervalli regolari ogni volta che lo schermo è inattivo, oppure di spegnere il monitor quando non è in uso.

L'immagine è instabile, non è a fuoco oppure appare ondulata

• Il cavo segnale deve essere collegato in modo appropriato al monitor al Plasma, computer, o altro dispositivo d'input.
• Usare i controlli OSD dello schermo per mettere a fuoco e regolare la visualizzazione aumentando o diminuendo la fase. Quando è cambiata la modalità di schermo, potrebbe essere necessario regolare le impostazioni della regolazione immagine nel menu OSD.
• Controllare la compatibilità del monitor e della scheda video, e che siano configurate le impostazioni di temporizzazione raccomandate.

L'immagine del segnale componente è verdastra

- Controllare se è selezionato il connettore d'input DVD/HD.

Il LED del monitor non è acceso

- L'interruttore d'alimentazione del computer deve essere in posizione d'accensione ed il cavo d'alimentazione deve essere collegato.

Il LED rosso del monitor lampeggia

- Potrebbe essersi verificato un guasto, mettersi in contatto con il centro assistenza NEC DISPLAY SOLUTIONS più vicino.

L'immagine su schermo non è proporzionata in modo appropriato

• Usare i controlli OSD dello schermo per aumentare o diminuire la frequenza.
• Assicurarsi che sulla scheda video o sistema in uso sia stata selezionata una modalità supportata. (Consultare il manuale della scheda video o del sistema per cambiare la modalità grafica)

La risoluzione selezionata non è visualizzata in modo appropriato

- Usare il menu OSD per accedere al menu Informazioni e confermare che è stata selezionata la risoluzione appropriata. In caso contrario, selezionare la risoluzione appropriata.

Assenza sonoro

• Controllare che il cavo delle casse sia collegato in modo appropriato.
• Controllare se è attivata la funzione di disattivazione del sonoro (Mute).
• Assicurarsi che il volume non sia impostato sul minimo. NOTA: È possibile eseguire l'audio da origini diverse dall'origine video.

RS-232C non funziona

- Controllare l'opzione RS-232 SET nel menu FUNZIONE.

Il telecomando non funziona

• Assicurarsi che le batterie siano inserite in modo corretto.
• Verificare che le batterie siano cariche.
• Assicurarsi di puntare il telecomando direttamente al sensore sul televisore.
• Controllare se il telecomando è in modalità SCELTA CODICE TELEC.

• Il telecomando potrebbe non funzionare quando la luce del sole o una forte illuminazione colpisce il sensore del monitor.

• Плазменный монитор

• Пульт дистанционного управления и батарейки АА
• Сетевой шнур
  •Руководство пользователя (компакт-диск)
• Руководство по началу работы (бумажная версия/компакт-диск)
• Крышка главного переключателя питания и винт
  •Кабельные зажимы

Содержание
