BEDIENUNGSANLEITUNG PlasmaSync 50XC10 NEC

PlasmaSync Plasma Monitor

PlasmaSync42XC10

P42XC10

PlasmaSync50XC10

P50XC10

PlasmaSync60XC10

P60XC10

Start Up Guide

Start Up Guide

Startanleitung

• Plasma-Monitor
  • Fernbedienung und AA-Batterien
  •Netzkabel
  • Benutzerhandbuch (CD-ROM)
• Startanleitung (auf Papier/CD-ROM)
  •Netzschalterabdeckung und Schraube
  • Kabelschellen

Inhaltsverzeichnis

Wichtige Sicherheitshinweise ....Deutsch-1

Wichtige Informationen .... Deutsch-2

Sicherheitshinweise und Wartung...... Deutsch-3

Hinweise zur Verwendung...... Deutsch-4

Installation

Optionale Monitorfüße/Montagevorrichtungen...... Deutsch-6

Montageort.... Deutsch-6

Montieren an eine Decke...... Deutsch-7

Wartung, Ausrichtung, Kabelverwaltung .... Deutsch-7

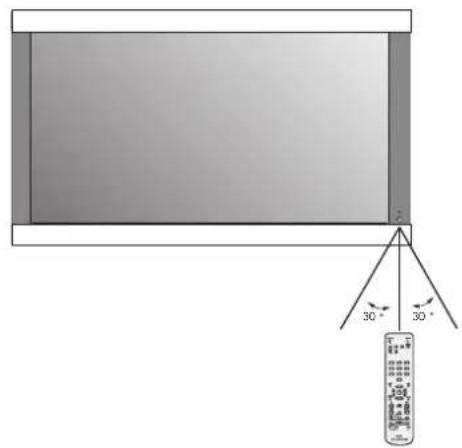

Verwenden der Fernbedienung .... Deutschland-8

Bezeichnung und Funktion der Teile

Bedienfeld .... Deutsch-9

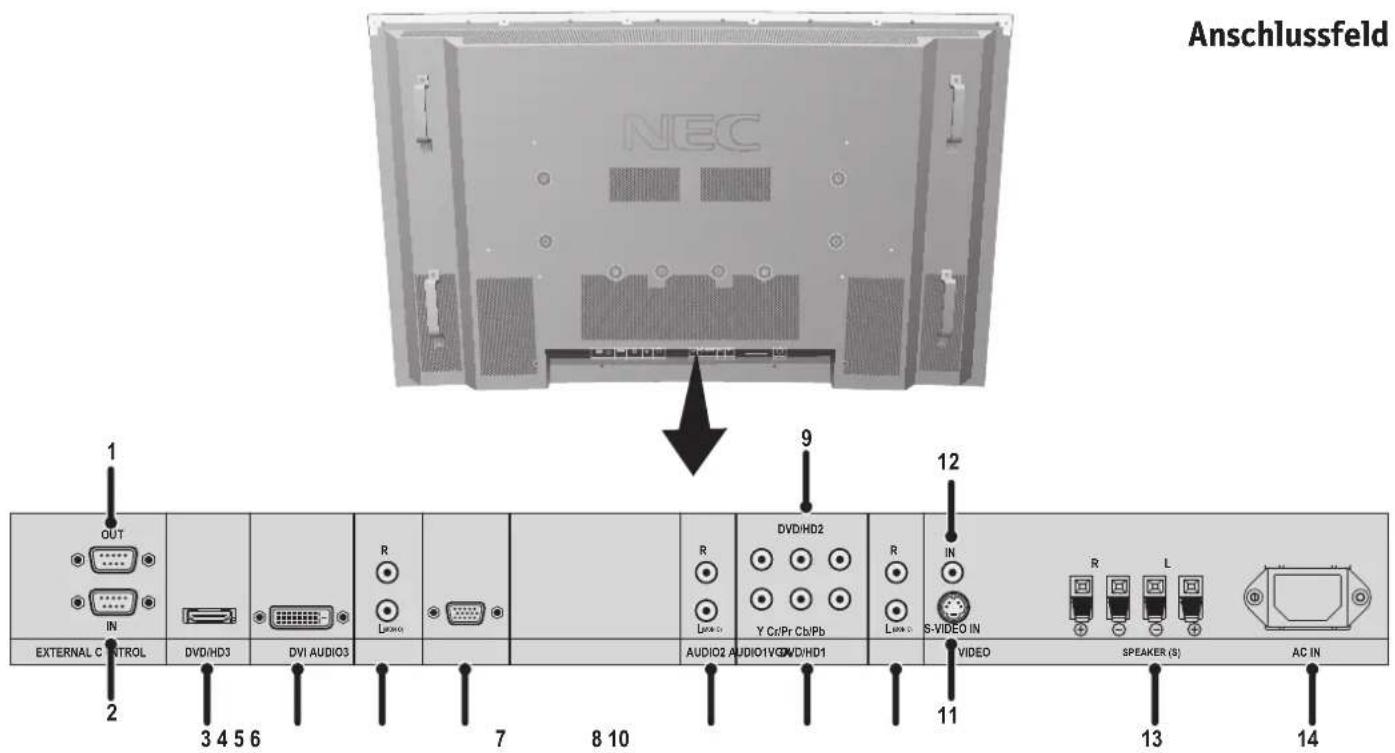

Anschlussfeld...... Deutsch-10

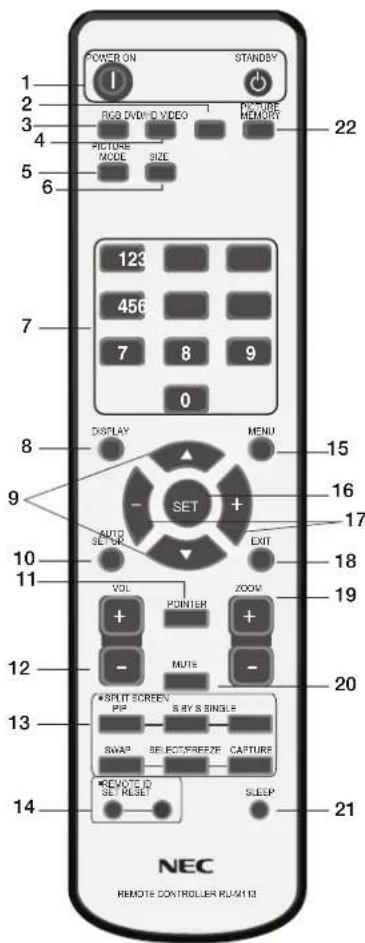

Fernbedienung ....Deutsch-11

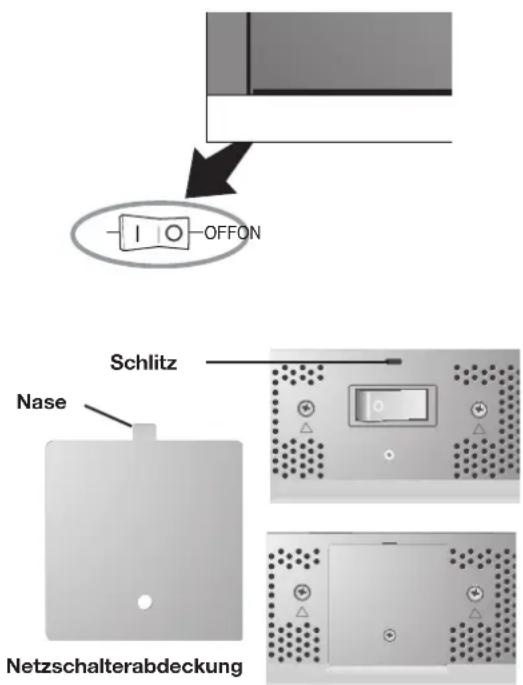

Stromschalter, Display, Digitales Zoomen, Zeiger, Netzschalterabdeckung ..... Deutsch-12

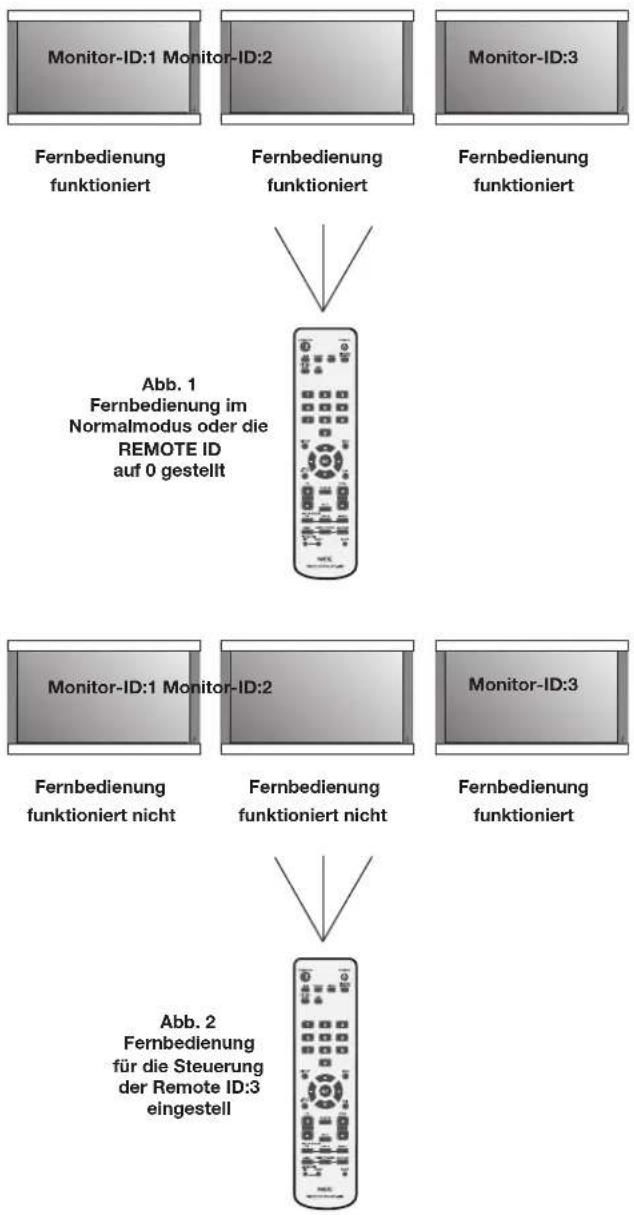

Fernbedienungs-ID......Deutsch-13

Fehlerbehebung......Deutsch-14

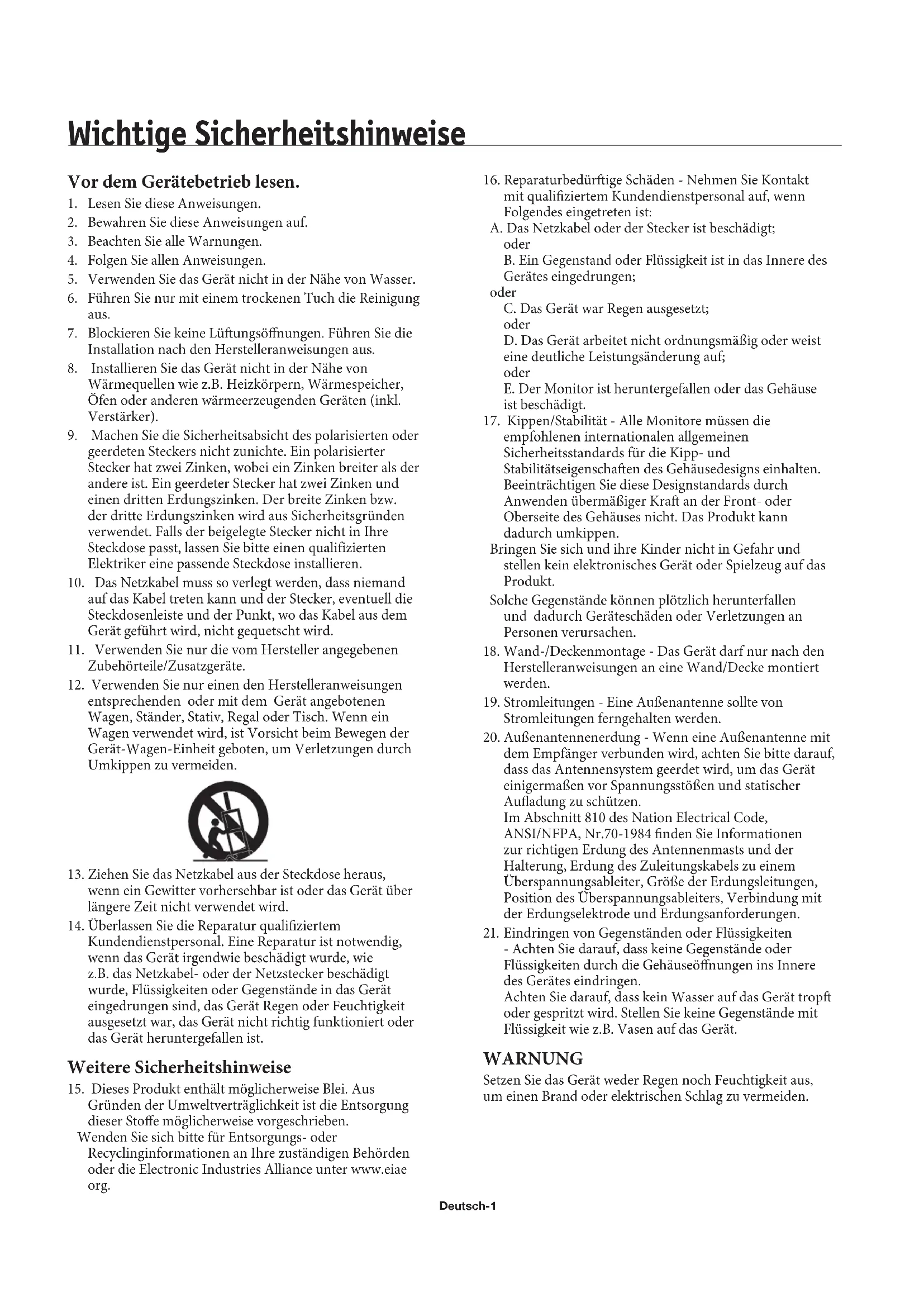

Wichtige Sicherheitshinweise

Vor dem Gerätebetrieb lesen.

1. Lesen Sie diese Anweisungen.
2. Bewahren Sie diese Anweisungen auf.
3. Beachten Sie alle Warnungen.

4. Folgen Sie allen Anweisungen.

5. Verwenden Sie das Gerät nicht in der Nähe von Wasser.

6. Führen Sie nur mit einem trockenen Tuch die Reinigung aus.

7. Blockieren Sie keine Lüftungsöffnungen. Führen Sie die Installation nach den Herstelleranweisungen aus.

8. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie z.B. Heizkörpern, Wärmespeicher, Öfen oder anderen wärmeerzeugenden Geräten (inkl. Verstärker).

9. Machen Sie die Sicherheitsabsicht des polarisierten oder geerdeten Steckers nicht zunichte. Ein polarisierter Stecker hat zwei Zinken, wobei ein Zinken breiter als der andere ist. Ein geerdeter Stecker hat zwei Zinken und einen dritten Erdungszinken. Der breite Zinken bzw. der dritte Erdungszinken wird aus Sicherheitsgründen verwendet. Falls der beigelegte Stecker nicht in Ihre Steckdose passt, lassen Sie bitte einen qualifizierten Elektriker eine passende Steckdose installieren.

10. Das Netzkabel muss so verlegt werden, dass niemand auf das Kabel treten kann und der Stecker, eventuell die Steckdosenleiste und der Punkt, wo das Kabel aus dem Gerät geführt wird, nicht gequetscht wird.

11. Verwenden Sie nur die vom Hersteller angegebenen Zubehörteile/Zusatzgeräte.

12. Verwenden Sie nur einen den Herstelleranweisungen entsprechenden oder mit dem Gerät angebotenen Wagen, Ständer, Stativ, Regal oder Tisch. Wenn ein Wagen verwendet wird, ist Vorsicht beim Bewegen der Gerät-Wagen-Einheit geboten, um Verletzungen durch Umkippen zu vermeiden.

1. Ziehen Sie das Netzkabel aus der Steckdose heraus, wenn ein Gewitter vorhersehbar ist oder das Gerät über längere Zeit nicht verwendet wird.
2. Überlassen Sie die Reparatur qualifiziertem Kundendienstpersonal. Eine Reparatur ist notwendig, wenn das Gerät irgendwie beschädigt wurde, wie z.B. das Netzkabel- oder der Netzstecker beschädigt wurde, Flüssigkeiten oder Gegenstände in das Gerät eingedrungen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, das Gerät nicht richtig funktioniert oder das Gerät heruntergefallen ist.

Weitere Sicherheitshinweise

1. Dieses Produkt enthält möglicherweise Blei. Aus Gründen der Umweltverträglichkeit ist die Entsorgung dieser Stoffe möglicherweise vorgeschrieben.
   Wenden Sie sich bitte für Entsorgungs- oder Recyclinginformationen an Ihre zuständigen Behörden oder die Electronic Industries Alliance unter www.eiae org.

2. Reparaturbedürftige Schäden - Nehmen Sie Kontakt mit qualifiziertem Kundendienstpersonal auf, wenn Folgendes eingetreten ist:
   A. Das Netzkabel oder der Stecker ist beschädigt; oder B. Ein Gegenstand oder Flüssigkeit ist in das Innere des Gerätes eingedrungen;
   oder
   C. Das Gerät war Regen ausgesetzt; oder
   D. Das Gerät arbeitet nicht ordnungsmäßig oder weist eine deutliche Leistungsänderung auf; oder
   E. Der Monitor ist heruntergefallen oder das Gehäuse ist beschädigt.

3. Kippen/Stabilität - Alle Monitore müssen die empfohlenen internationalen allgemeinen Sicherheitsstandards für die Kipp- und Stabilitätseigenschaften des Gehäusedesigns einhalten. Beeinträchtigen Sie diese Designstandards durch Anwenden übermäßiger Kraft an der Front- oder Oberseite des Gehäuses nicht. Das Produkt kann dadurch umkippen.
   Bringen Sie sich und ihre Kinder nicht in Gefahr und stellen kein elektronisches Gerät oder Spielzeug auf das Produkt.
   Solche Gegenstände können plötzlich herunterfallen und dadurch Geräteschäden oder Verletzungen an Personen verursachen.
4. Wand-/Deckenmontage - Das Gerät darf nur nach den Herstelleranweisungen an eine Wand/Decke montiert werden.
5. Stromleitungen - Eine Außenantenne sollte von Stromleitungen ferngehalten werden.
6. Außenantennenerdung - Wenn eine Außenantenne mit dem Empfänger verbunden wird, achten Sie bitte darauf, dass das Antennensystem geerdet wird, um das Gerät einigermaßen vor Spannungsstößen und statischer Aufladung zu schützen. Im Abschnitt 810 des Nation Electrical Code, ANSI/NFPA, Nr.70-1984 finden Sie Informationen zur richtigen Erdung des Antennenmasts und der Halterung, Erdung des Zuleitungskabels zu einem Überspannungsableiter, Größe der Erdungsleitungen, Position des Überspannungsableiters, Verbindung mit der Erdungselektrode und Erdungsanforderungen.
7. Eindringen von Gegenständen oder Flüssigkeiten - Achten Sie darauf, dass keine Gegenstände oder Flüssigkeiten durch die Gehäuseöffnungen ins Innere des Gerätes eindringen. Achten Sie darauf, dass kein Wasser auf das Gerät tropft oder gespritzt wird. Stellen Sie keine Gegenstände mit Flüssigkeit wie z.B. Vasen auf das Gerät.

WARNUNG

Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden.

WARNUNG

SETZEN SIE DAS PRODUKT WEDER REGEN NOCH FEUCHTIGKEIT AUS, UM EINEN BRAND ODER ELEKTRISCHEN SCHLAG ZU VERMEIDEN. VERWENDEN SIE DEN POLARISIERTEN STECKER DES GERÄTES NICHT MIT EINEM VERLÄNGERUNGSKABEL ODER SONSTIGEN STECKDOSENLEISTEN ZUSAMMEN, ES SEI DENN, DASS SICH DIE ZINKEN DES STECKERS VOLLSTÄNDIG IN SOLCH EINE STECKDOSE EINSTECKEN LASSEN. ÖFFNEN SIE NICHT DAS GERÄTEGEHÄUSE. ES GIBT HOCHSPANNUNGSKOMPONENTEN INNERHALB DES GERÄTES. ÜBERLASSEN SIE DIE REPARATUR EINEM QUALIFIZIERTEN FACHMANN.

VORSICHT

VORSICHT:

STELLEN SIE SICHER, DASS DAS NETZKABEL NICHT MIT EINER NETZSTECKDOSE VERBUNDEN IST; UM EINEN STROMSCHLAG ZU VERMEINDEN. UM DIE STROMVERSORGUNG DES GERÄTES VOLLSTÄNDIG ZU UNTERBRECHEN, ZIEHEN SIE BITTE DAS NETZKABEL VON DER NETZSTECKDOSE HERAUS. ENTFERNEN SIE NICHT DIE ABDECKUNGEN. ES BEFINDEN SICH KEINE VOM ANWENDER ZU REPARIERENDE TEILE IM INNENBEREICH. ÜBERLASSEN SIE DIE REPARATUR EINEM QUALIFIZIERTEN FACHMANN.

warnt vor nicht isolierter Spannung innerhalb des Gerätes. Diese Spannung kann elektrische Schläge verursachen. Es ist deshalb gefährlich Kontakt mit irgendeinem Teil innerhalb des Gerätes zu haben.

Das Symbol macht Sie auf wichtige Hinweise zur Bedienung und Wartung dieses Gerätes aufmerksam. Sie sollten diese Hinweise sorgfältig durchlesen, um Probleme zu vermeiden.

VORSICHT: Verwenden Sie bitte das dem Monitor beigelegte Netzkabel entsprechend der Beschreibung in der folgenden Tabelle. Ist kein Netzkabel mit dem Gerät mitgeliefert, wenden Sie sich bitte an Ihren Händler. Verwenden Sie auf alle Fälle ein Netzkabel, das zur Netzspannung Ihrer Steckdose passt und gemäß den Sicherheitsnormen Ihres Landes genehmigt ist.

Steckertyp Nordamerika		Kontinental-Europa	U.K. Chinesisch Japanisch
Steckerform
Land	USA/Kanada	EU (ohne U.K.)	U.K.	China	Japan
Spannung	120*	230	230	220	100

*Wenn Sie den PlasmaSync-Monitor mit einer 125-240VAC Stromquelle betreiben, verwenden Sie bitte das Netzkabel, das für die Stromquelle geeignet ist.

Erklärung von dem kanadischen Department of Communications

DOC: Dieses Digitalgerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmungen für die Interferenzen verursachenden Geräte.

FCC-Informationen

1. Verwenden Sie die mitgelieferten spezifischen Kabel mit dem P426Y3 (P42XC10)-, P506Y4 (P50XC10)- oder P606Y5 (P60XC10)-Farbmonitor, um Störungen im Radio- und Fernsehempfang zu vermeiden.

(1) Bitte verwenden Sie das mitgelieferte oder gleichwertige Netzkabel, um die FCC-Konformität zu gewähren.
(2) Bitte verwenden Sie abgeschirmte Videosignalkabel, 15-pol. mini-D-Sub auf 15-pol. mini-D-Sub, mit Ferritkernen an beiden Enden (nicht mitgeliefert).

1. Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte stellen einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden sicher. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie, die ausgestrahlt werden kann und bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechender Installation und Verwendung schädliche Störungen des Rundfunkempfangs verursachen kann. Es gibt jedoch keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Kommt es durch das Gerät zu Störungen im Radio- oder Fernsehempfang, was sich durch Ein- und Ausschalten des Geräts überprüfen lässt, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden

Maßnahmen zu beheben:

• Richten Sie Ihre Empfangsantenne neu aus, oder stellen Sie sie an einem anderen Ort auf.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schließen Sie das Gerät an eine Steckdose an, die nicht von demselben Stromkreis wie die Steckdose des Empfängers versorgt wird.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Wenden Sie sich für weitere Hilfe gegebenenfalls an den Händler oder einen erfahrenen Radio-/Fernsehtechniker. Das von der Federal Communications Commission herausgegebene Heft "How To Identify and Resolve Radio/TV Interference Problems" kann hilfreich sein.

Dieses Heft erhalten Sie vom U.S. Government Printing Office, Washington, D.C., 20402, Stock No. 004-000-00345-4.

WARNUNG

Das Gerät ist mit einem geerdeten dreipoligen Stecker, einem Stecker mit einem dritten Pol (Erdung), ausgestattet. Dieser Stecker passt nur in eine geerdete Steckdose. Falls Ihre Steckdose nicht für den dreipoligen Stecker geeignet ist, dann lassen Sie bitte eine passende geerdete Steckdose von einem Elektriker anbringen. Machen Sie die Sicherheitsabsicht des geerdeten Steckers nicht zunichte.

Sicherheitshinweise und Wartung

Sicherheitshinweise und Wartung

UM DIE OPTIMALE LEISTUNG ZU ERHALTEN, BEACHTEN SIE BITTE DIE FOLGENDEN HINWEISE, WENN SIE DEN MONITOR EINRICHTEN UND VERWENDEN:

Der Bildschirm des Plasma-Monitors besteht aus feinen Bildelementen (Zellen), von denen über 99,99 Prozent aktive Zellen sind. Es kann passieren, dass manche Zellen gar nicht leuchten oder dauernd leuchten. Lesen und beachten Sie die folgenden Anweisungen, um einen sicheren Betrieb zu gewährleisten und Schäden an dem Gerät zu vermeiden.

• ÖFFNEN SIE DEN MONITOR NICHT. Es befinden sich keine vom Anwender zu reparierende Teile innerhalb des Gerätes. Das Öffnen oder Entfernen des Gerätegehäuses setzt Sie gefährlicher Hochspannung und anderen Gefahren aus. Der Hersteller haftet für keine Verletzungen oder Schäden, wenn nicht qualifizierte Personen versucht haben das Gerät zu reparieren oder die hintere Abdeckung zu öffnen. Überlassen Sie die Reparatur qualifiziertem Kundendienstpersonal.
• Schütten Sie keine Flüssigkeiten auf das Gerätegehäuse, und verwenden Sie den Monitor nicht in der Nähe von Wasser.
• Stecken Sie keine Gegenstände durch die Gehäuseschlitze in das Geräteinnere ein. Sie können dadurch mit gefährlicher Hochspannung in Berührung kommen. Dies kann Schäden verursachen oder sogar tödlich sein. Es ist möglich, dass Sie hierdurch einen Brand oder Ausfall des Gerätes verursachen.
• Biegen und quetschen Sie das Netzkabel nicht und beschädigen es auch nicht anderweitig. Legen Sie keine schweren Gegenstände auf das Netzkabel. Schäden an dem Netzkabel können einen Stromschlag oder Brand verursachen.
• Stellen Sie das Produkt nicht auf einen schrägen oder unstabilen Wagen, Ständer, Tisch. Das Produkt kann herunterfallen und ernsthafte Verletzungen sowie Schäden am Produkt verursachen.
• Verwenden Sie das Gerät nicht in einem sich bewegenden Fahrzeug. Das Gerät kann herunterfallen oder umkippen und dadurch Verletzungen verursachen.
• Der Netzkabelanschluss ist die Hauptvorrichtung zum Trennen des System von der Stromversorgung. Der Monitor sollte in der Nähe einer leicht zugänglichen Steckdose installiert werden.
• Das Gerät muss an eine Netzsteckdose, die eine Erdungsschutzverbindung hat, angeschlossen werden. Stellen Sie keine Gegenstände auf den Monitor, und verwenden Sie den Monitor nicht im Freien.
• Verwenden Sie den polarisierten Stecker des Gerätes nicht mit einem Verlängerungskabel oder sonstigen Steckdosenleisten zusammen, es sei denn, dass sich die Zinken des Steckers vollständig in solch eine Steckdose einstecken lassen.

• Das verwendete Netzkabel muss gemäß den Sicherheitsnormen Ihres Landes genehmigt sein. (Typ H05VV-F 3G 1mm ^2 sollte in Europa verwendet werden.)

• In dem Vereinigten Königreich (UK) hat ein BS-genehmigtes Netzkabel mit einem entsprechend geformten Stecker eine schwarze Sicherung (13 A) für die Verwendung mit diesem Monitor.

• Betreiben Sie das Gerät nur mit einer Netzstromversorgung, deren Wert 100 V bis 240 V, 50 Hz/60 Hz beträgt. Ein kontinuierlicher Betrieb mit einer Netzspannung außerhalb des Bereichs von 100 V bis 240 V AC verkürzt die Lebensdauer des Gerätes und kann einen Brand verursachen.
• Ziehen Sie das Netzkabel aus der Steckdose heraus, wenn ein Gewitter vorhersehbar ist oder das Gerät über längere Zeit nicht verwendet wird.
• Verwenden Sie den Monitor nicht bei hohen Temperaturen oder an einem feuchten, staubigen oder auch öligen Ort.
• Bedecken Sie nicht die Lüftungsöffnungen des Monitors.
• Verwenden Sie einen Staubsauger mit einem weichen Bürstenaufsatz, um die Lüftungsöffnungen des Plasma-Monitors zu reinigen.
• Die Lüftungsöffnungen müssen regelmäßig monatlich gereinigt werden, um eine ausreichende Belüftung zu gewährleisten. Je nach der Umgebung, in der sich der Plasma-Monitor befindet, ist eine häufigere Reinigung eventuell notwendig.
• Stellen Sie sicher, dass die Belüftung um den Monitor ausreichend ist, damit die Wärme richtig zerstreut wird. Blockieren Sie nicht die Lüftungsöffnungen. Stellen Sie den Monitor nicht in die Nähe einer Heizung oder sonstiger Wärmequellen. Stellen Sie nichts auf den Monitor.
• Vorsicht ist beim Transport geboten. Bewahren Sie das Verpackungsmaterial für einen späteren Transport auf.
• Wie bei jedem auf Leuchtstoff basierenden Anzeigegerät (wie z.B. Kathodenstrahlröhrenmonitor) nimmt die Lichtausbeute eines Plasma-Bildschirms im Laufe der Zeit ab.
• Um eine Sulfurierung zu vermeiden, raten wir Ihnen dringend davon ab, das Gerät in einen Umkleideraum eines öffentlichen Bades oder Quellenbades zu stellen.

Sollte einer der folgend aufgelisteten Punkte auftreten, dann ziehen Sie bitte den Netzstecker des Monitors aus der Steckdose heraus und nehmen mit einem qualifizierten Kundendienst Kontakt auf:

• Das Netzkabel oder der Stecker ist beschädigt.
- Flüssigkeit oder Gegenstände sind in das Gerät eingedrungen.
- Der Monitor wurde Regen oder Wasser ausgesetzt.
- Der Monitor ist heruntergefallen oder das Gehäuse ist beschädigt.
- Der Monitor arbeitet nicht richtig, obwohl die Bedienungsanweisungen befolgt werden.

Hinweise zur Verwendung

VORSICHT

DIE ERMÜDUNG DER AUGEN, SCHULTERN UND DES NACKENS KANN DURCH RICHTIGES AUFSTELLEN UND ANPASSEN DES MONITORS REDUZIERT WERDEN. BEACHTEN SIE BITTE DIE FOLGENDEN HINWEISE, WENN SIE DEN MONITOR EINRICHTEN:

• Erlauben Sie dem Monitor sich für 20 Minuten aufzuwärmen, um eine optimale Leistung zu erhalten.
• Entspannen Sie Ihre Augen regelmäßig, indem Sie die Augen auf einen mindestens 150 cm (5 Fuß) entfernten Gegenstand richten. Blinzeln Sie öfters.
• Stellen Sie den Monitor in einem geraden Winkel zu Fenstern und anderen Lichtquellen, um ein Blenden und Spiegeln zu minimieren.
• Reinigen Sie die Oberfläche des Monitors mit einem weichen, fusselfreien Stofftuch. Verwenden Sie kein Reinigungsmittel inkl. Glasreiniger.
• Ändern Sie die Helligkeit und den Kontrast des Bildschirms, um die Lesbarkeit zu verbessern.
• Lassen Sie regelmäßig Ihre Augen untersuchen.

Ergonomie

Um die größtmöglichen ergonomischen Vorteile zu verwirklichen, empfehlen wir Folgendes:

• Verwenden Sie die werkseitig eingestellte Anzeigegröße und Anzeigeposition für Standardsignale.
• Verwenden Sie die werkseitig eingestellte Farbe.
• Verwenden Sie die Grundfarbe Blau nicht auf einem dunklen Hintergrund. Die Augen werden dabei sehr angestrengt, weil der Kontrast nicht ausreichend ist.
• Das Gerät ist nicht für die Verwendung an einer Videoanzeige-Arbeitsstation gemäß BildscharbV vorgesehen.

Weitere ausführliche Informationen zum Einrichten einer gesunden Arbeitsumgebung finden Sie im folgenden Dokument:

Reinigen des Bildschirms

• Wenn der Bildschirm staubig oder schmutzig ist, wischen Sie ihn vorsichtig mit einem weichen Tuch ab.
• Reiben Sie den Bildschirm nicht mit einem rauen Material ab.
• Üben Sie keinen Druck auf den Bildschirm aus.
• Verwenden Sie kein Büroautomatenreinigungsmittel. Ein Büroautomatenreinigungsmittel kann eine Verschlechterung oder Verfärbung der Oberfläche verursachen.

Reinigen des Gehäuses

• Trennen Sie das Gerät vom Netz.
- Wischen Sie mit einem weichen Tuch das Gehäuse.
- Verwenden Sie zum Reinigen des Gehäuses ein Tuch, das mit einem neutralen Reinigungsmittel und Wasser angefeuchtet ist. Wischen Sie das Gehäuse anschließend mit einem trockenen Tuch.

HINWEIS: Auf der Oberfläche des Gehäuses sind verschiedene Kunststoffe verwendet. Reinigen Sie das Gehäuse NICHT mit Benzol, Verdünner, alkalihaltige Reinigungsmittel, alkoholhaltige Reinigungsmittel, Glasreinigungsmittel, Wachs, Poliermittel, Seifenpulver oder Schädlingsbekämpfungsmittel. Lassen Sie das Gehäuse nicht für lange Zeit mit Gummi oder Vinyl in Berührung kommen. Diese Arten von Flüssigkeiten und Materialien können dazu führen, dass die Farbe verblasst, Risse bekommt oder abblättert.

REINIGEN DER LÜFTUNG- SÖFFNUNGEN

• Verwenden Sie einen Staubsauger mit einem weichen Bürstenaufsatz, um die Lüftungsöffnungen des Plasma-Monitors zu reinigen.
• Die Lüftungsöffnungen müssen regelmäßig monatlich gereinigt werden, um eine ausreichende Belüftung zu gewährleisten. Je nach der Umgebung, in der sich der Plasma-Monitor befindet, ist eine häufigere Reinigung eventuell notwendig.

So vermeiden oder minimieren Sie eine Bildverharrung:

Wie bei jedem auf Leuchtstoff basierenden Anzeigegeräten und allen anderen Gasplasma-Anzeigegeräten sind Plasma-Monitore unter bestimmen Umständen für eine Bildverharrung anfällig. Gewisse Betriebsbedingungen wie z.B. das ununterbrochene Anzeigen eines gleichbleibenden Bildes für längere Zeit können zu einer Bildverharrung führen, wenn keine angemessenen Vorsichtsmaßnahmen ergriffen wurden. Um Ihre Investition in diesen Plasma-Monitor zu schützen, befolgen Sie bitte die nachstehenden Richtlinien und Empfehlungen, damit die Wahrscheinlichkeit einer Bildverharrung minimiert wird.

• Aktivieren und verwenden Sie immer die Bildschirmschonerfunktion des Computers, wenn eine Computereingabequelle verwendet wird.
• Zeigen Sie wann immer möglich ein sich bewegendes Bild an.
• Ändern Sie von Zeit zu Zeit die Menüanzeigeposition.
• Schalten Sie immer den Monitor aus, wenn Sie ihn nicht mehr verwenden.

So verringern Sie die Wahrscheinlichkeit einer Bildverharrung bei andauernder Verwendung:

• Senken Sie die Helligkeit und den Kontrast so viel wie möglich, ohne die Lesbarkeit der Anzeige zu beeinträchtigen.
• Zeigen Sie ein Bild mit vielen Farben und Abtönungen (wie z.B. fotografische oder fotoähnliche Bilder) an.
• Erstellen Sie Bildinhalte mit minimalem Kontrast zwischen hellen und dunklen Stellen. Verwenden Sie komplementäre Farben oder Pastellfarben.
• Vermeiden Sie Bilder mit wenigen Farben und deutlich, scharf definierten Rändern zwischen Farben anzuzeigen.

Betriebsgeräusch des Plasma-Monitors

• Der Bildschirm des Plasma-Monitors besteht aus extrem feinen Pixeln. Diese Pixel gibt entsprechend den empfangen Videosignalen Licht aus. Dieses Prinzip kann dazu führen, dass Sie ein Dröhngeräusch oder elektrisches Summgeräusch vom Plasma-Monitor hören. Nehmen Sie bitte auch zur Kenntnis, dass die Drehzahl des Gebläsemotors steigt, wenn die Umgebungstemperatur des Plasma-Monitors zugenommen hat. Ändern Sie von Zeit zu Zeit die Menüanzeigeposition.

HINWEIS: Folgendes wird nicht von der Garantie abgedeckt.

• Bildverharrung
- Vom Bildschirm erzeugtes Geräusch. Z.B. Gebläsemotor-Dröhngeräusch, elektrisches Summgeräusch und Glasbildschirm-Brummgeräusch.

BETRIEBSUMGEBUNG

Temperatur und Feuchtigkeit der Betriebsumgebung: 0 °C bis +40 °C (+32 °F bis +104 °F); unterhalb 80%RH (Belüftungsöffnungen nicht blockiert). Installieren Sie das Gerät nicht an einer schlecht belüfteten Stelle oder an einer Stelle, wo das Gerät hoher Feuchtigkeit oder direkter Sonneneinstrahlung (oder starkem künstlichen Licht) ausgesetzt ist.

WARNUNG

Nicht für die Verwendung in einem Computerraum vorgesehen, der der Definition in dem Standard für den Schutz elektronischer Computer/Datenverarbeitungsgeräte ANSI/NFPA 75 entspricht.

HINWEIS: Bitte verwenden Sie abgeschirmte Videosignalkabel, 15-pol. mini-D-Sub auf 15-pol. mini-D-Sub, mit Ferritkernen an beiden Enden (nicht mitgeliefert).

Verwenden optionaler Monitorfüße/Montagevorrichtungen

Ein optionaler Monitorfuß oder eine Montagevorrichtung kann installiert werden, egal ob das Gerät in einer aufrechten Lage oder Bauchlage ist.

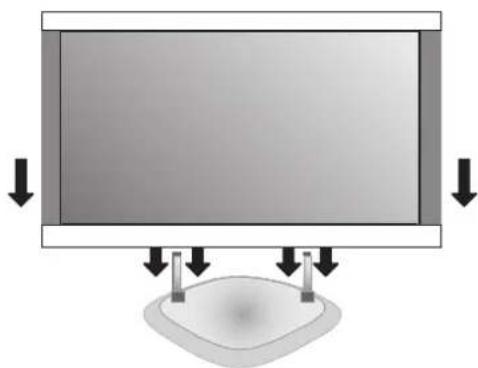

Um den Monitorfuß in der aufrechten Position zu installieren, setzen Sie wie abgebildet den Monitor auf den Fuß (Abb.1). Halten Sie mit Hilfe der Griffe den Monitor, wenn Sie die Halterungslöcher unterhalb des Monitors zu dem Fuß führen.

Wenn Sie den Monitor mit dem Bildschirm nach unten zeigend auf einen Tisch legen (Abb. 2), um einen Monitorfuß oder eine Montagevorrichtung anzubringen, achten Sie bitte darauf, dass der Bildschirm mit einer schützenden Unterlage (z.B. Schaummatte) geschützt wird.

Das Gerät darf erst nach der Installation mit einem Monitorfuß oder einer Montagevorrichtung verwendet werden. Das Gerät ist nicht für die Verwendung ohne zusätzliche Halterung ausgelegt.

• Wir empfehlen Ihnen, sich für eine richtige Installation bzw. Montage an einen dafür ausgebildeten Vertragshändler zu wenden.
• Die Nichtbeachtung der richtigen Montagevorgänge kann dazu führen, dass das Gerät beschädigt wird oder sich der Installateur verletzt.
• Die Produktgarantie deckt keine durch unsachgemäße Installation entstandenen Schäden ab.

VORSICHT:

• Befolgen Sie die dem Monitorfuß bzw. der Montagevorrichtung beigelegte Installationsanleitung. Verwenden Sie nur die vom Hersteller empfohlenen Geräte.
• Führen Sie die Installation des Monitorfußes oder der Montagevorrichtung nur an einer Oberfläche aus, die stark und stabil genug ist, das Gewicht des Gerätes auszuhalten, wie z.B. einem Boden oder einem stabilen Tisch.
• Verwenden Sie die angegebenen Haken für die Installation.
• Ergreifen Sie notwendige Maßnahmen, um das Umkippen oder Herunterfallen des Gerätes zu vermeiden.

Montageort

Die Decke oder die Wand muss stark genug sein, um den Monitor und das Montagezubehör zu halten.

• Installieren Sie das Gerät nicht an einer Stelle, wo eine Tür an das Gerät schlagen kann.
• Installieren Sie das Gerät nicht an einer Stelle, wo das Gerät starken Schütterungen oder Staub ausgesetzt werden kann.
• Installieren Sie das Gerät nicht in der Nähe des Hausstromanschlusses.

• Installieren Sie das Gerät nicht an einer Stelle, wo Leute leicht nach dem Gerät oder die Montagevorrichtung greifen oder sich dranhängen.

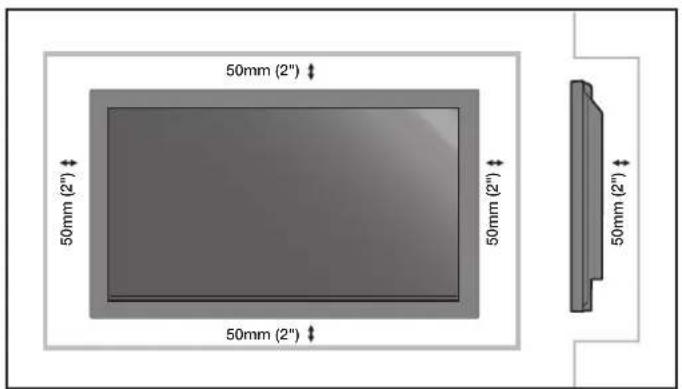

• Wenn Sie das Geräte in einer umschlossenen oder vertieften Stelle von z.B. einer Wand installieren, achten Sie bitte darauf, dass ein Abstand von mindestens 50 mm (2 Zoll) zwischen dem Monitor und den Wänden für eine ausreichende Belüftung gehalten wird (Abb. 3).

• Stellen Sie eine ausreichende Belüftung sicher oder setzen Sie eine Klimaanlage um den Monitor ein, damit die Wärme richtig von dem Gerät und der Montagevorrichtung zerstreut wird.

Abb. 1

Abb. 2 Schützende Unterlag Tisch

Abb. 3

Montieren an eine Decke

• Stellen Sie sicher, dass die Decke stabil genug ist, um das Gewicht des Gerätes und der Montagevorrichtung dauernd auszuhalten und Erdbeben, unerwartete Erschütterungen und sonstige äußere Kräfte zu widerstehen.
• Stellen Sie sicher, dass das Gerät an einen massiven Baukörper innerhalb der Decke wie z.B. einen Trägerbalken montiert wird. Sichern Sie den Monitor mit Schrauben, Federscheiben, Unterlegscheiben und Muttern.
• Montieren Sie das Gerät nicht an eine Stelle, die keine tragende Innenkonstruktion hat. Verwenden Sie keine Holzschrauben oder Ankerschrauben für die Montage. Montieren Sie das Gerät nicht an eine Zier- oder hängende Vorrichtung.

Wartung

• Prüfen Sie regelmäßig, ob Schrauben locker sind, es Risse oder Verformungen gibt oder ein sonstiges Probleme innerhalb der Montagevorrichtung aufgetreten ist. Wenden Sie sich an qualifiziertes Personal, wenn Sie ein Problem festgestellt haben.
• Prüfen Sie regelmäßig die Montagestelle auf Spuren von Schäden oder Schwächen, die im Laufe der Zeit auftreten können.

Bitte achten Sie auf Folgendes, wenn Sie eine Wand- oder Deckenmontage ausführen

• Wenn Sie Montagezubehör, das nicht von NEC genehmigt ist, verwenden möchten, muss es mindestens der VESA-kompatiblen (FDMlv1) Montagemethode entsprechen.
• NEC empfiehlt Ihnen dringend M8-Schrauben (mit der Länge von 16mm + Haltebügelstärke) zu verwenden. Wenn die zu verwendenden Schrauben länger als 16 mm sind, prüfen Sie bitte die Lochtiefe. (Empfohlene Befestigungskraft: 1125 - 1375N•cm) NEC empfiehlt Montageschnittstellen, die dem UL1678-Standard in Nordamerika entsprechen.

Gerät Haltebügel Schraube 16mm Haltebügelstärke

Die Schraubenlänge sollte der Lochtiefe (16mm) + Haltebügelstärke gleichen.

Ausrichtung

Verwenden Sie den Monitor nicht im Hochformat. Dies kann zu einer Funktionsstörung führen und die Garantie ungültig machen.

Verwenden Sie die beigelegten Kabelschellen, um das Netzkabel und die Signal- und Audiokabel hinter dem Monitor zusammenzubinden.

So bringen Sie die Kabelschellen an:

1. Bringen Sie die Kabelschellen an dem Monitor an. Stecken Sie den Anker der Schelle in das Loch an der Monitorrückwand. 4 Kabelschellen werden mitgeliefert. Es gibt 4 Ankerlöcher an dem Monitor.
2. Wickeln Sie bitte, nachdem die Kabelschelle an dem Monitor angebracht wurde, das Band um die Kabel. Stecken Sie das Band in den Schlitz in der Nähe des Ankers. Ziehen Sie das Band, bis die Kabel festgebunden sind.

Die Schellen wurden dafür entworfen, dass sie an Ort und Stelle bleiben. Nach dem Anbringen ist es schwierig die Schellen zu entfernen.

1. Die Kabel können zu der rechten oder linken Seite der Schelle geführt werden. Verwenden Sie die geriffelten Bänder, um die Kabel ihre Länge entlang zusammen zu sichern. Stellen Sie sicher, dass die Kabel völlig gehalten werden.

So entfernen Sie die Kabelschellen:

Drehen Sie mit einer Zange die Schelle um 90 Grad und ziehen sie dann heraus. Es kann passieren, dass die Schelle im Laufe der Zeit abschwächt und durch das Entfernen beschädigt wird.

Löcher für Schellenanker

Geschlossene Schelle

Verwenden der Fernbedienung:

Batterien in die Fernbedienung einlegen.

Die Fernbedienung wird durch AA-Batterien betrieben. So legen Sie Batterien in die Fernbedienung ein:

A. Drücken Sie die Abdeckung und schieben sie auf.
B. Richten Sie die Batterien nach den Zeichen (+) und (-) innerhalb des Batteriefachs aus.
C. Setzen Sie die Abdeckung wieder auf.

VORSICHT: Eine falsche Verwendung von Batterien kann zu einem Leck oder einer Explosion führen. NEC empfiehlt Ihnen folgendermaßen mit Batterien umzugehen:

- Richten Sie die Zeichen (+) und (-) an der Batterie auf die Zeichen (+) und (-) an dem Batteriefach aus, wenn Sie AA-Batterien einlegen.

- Verwenden Sie nicht gleichzeitig unterschiedliche Batteriemarken.

- Verwenden Sie nicht gleichzeitig neue und alte Batterien oder unterschiedliche Batteriemarken. Eine verkürzte Batterielebensdauer oder ein Auslauf der Batterieflüssigkeit kann die Folge sein.

- Entfernen Sie sofort aufgebrauchte Batterien, um ein Auslaufen der Batterieflüssigkeit in das Batteriefach zu vermeiden.

- Berühren Sie ausgelaufene Batterieflüssigkeit nicht. Diese ist für die Haut schädlich.

- Lassen Sie die Fernbedienung nicht fallen bzw. behandeln Sie sie nicht unsachgemäß.

- Lassen Sie die Fernbedienung nicht nass werden. Wenn die Fernbedienung nass geworden ist, wischen Sie sie sofort ab.

- Setzen Sie die Fernbedienung weder übermäßiger Wärme noch Feuchtigkeit aus.

• Werfen Sie keine Batterien ins Feuer.

- Bitte entsorgen Sie verbrauchte Batterien gemäß den Gesetzen oder umweltschutzbezogenen Vorschriften in Ihrem Land/Region.

- Ersetzen Sie die alte Batterien nur durch herkömmliche nichtwiederaufladbare Alkali- oder Manganbatterien.

- Es besteht eine Explosionsgefahr, wenn Batterien falsch ersetzt werden.

Betriebsbereich der Fernbedienung

Richten Sie die Fernbedienung auf den Fernbedienungssensor am Monitor, während Sie Tasten drücken. Die maximale Betriebsentfernung der Fernbedienung zwischen dem Fernbedienungssensor an der Frontseite des Monitors und der Fernbedienung beträgt 7 m (23 Fuß). Der maximale zulässige horizontale und vertikale Winkel von der Fernbedienung und dem Fernbedienungssensor beträgt 30 Grad innerhalb eines Abstands von 3,5 m (11,5 Fuß).

VORSICHT

Die Fernbedienung funktioniert möglicherweise nicht, wenn der Fernbedienungssensor am Plasma-Monitor direktem Sonnenlicht oder starkem künstlichen Licht ausgesetzt ist oder wenn sich zwischen dem Sensor und der Fernbedienung ein Hindernis befindet.

Umgang mit der Fernbedienung

Öffnen Sie nur dann die Fernbedienung, wenn Sie Batterien einlegen oder entfernen müssen. Lassen Sie kein Wasser oder sonstige Flüssigkeit auf die Fernbedienung tropfen. Wenn die Fernbedienung nass geworden ist, wischen Sie sie sofort ab. Setzen Sie die Fernbedienung weder Hitze noch Dampf aus.

HINWEIS: Entfernen Sie die Batterien, wenn die Fernbedienung eine längere Zeit nicht gebraucht wird.

Mit dieser Taste schalten Sie das Gerät ein bzw. in den Standby-Modus.

2) STUMM

Mit dieser Taste schalten Sie die Stummfunktion ein/aus.

3) EINGANG

Mit dieser Taste schalten Sie zwischen verschiedenen Eingabequellen um. Sie dient als Eingabetaste im OSD-Menü.

4) PLUS (+)

Mit dieser Taste erhöhen Sie den Einstellwert im OSD-Menü.

5) MINUS (-)

Mit dieser Taste verringern Sie den Einstellwert im OSD-Menü.

6) AUF ( ▲ )

Wenn das OSD-Menü nicht aktiv ist, erhöht diese Taste die Lautstärke.

Wenn das OSD-Menü aktiv ist, bewegt diese Taste die Auswahlmarkierung im Menü nach oben.

7) AB (▼)

Wenn das OSD-Menü nicht aktiv ist, verringert diese Taste die Lautstärke.

Wenn das OSD-Menü aktiv ist, bewegt diese Taste die Auswahlmarkierung im Menü nach unten.

8) BEENDEN

Wenn das OSD-Menü nicht aktiv ist, ruft diese Taste das OSD-Menü auf.

Wenn das OSD-Menü aktiv ist, schließen Sie mit dieser Taste das vorliegende Menü und springen zum vorherigen Menü zurück.

9) Fernbedienungssensor und Betriebsanzeige

Der Sensor empfängt die Signale von der drahtlosen Fernbedienung. Die LED leuchtet grün, wenn der Monitor in Betrieb ist. Die LED leuchtet rot, wenn der Monitor im Standby-Modus ist. Die LED leuchtet orange, wenn der Monitor im Energiesparmodus ist.

Die Betriebsanzeige blinkt rot, wenn der Monitor einen Fehler erkannt hat. Wenden Sie sich in diesem Fall an qualifiziertes Personal.

10) Netzschalter

Mit diesem Kippschalter schalten Sie die Netzstromzufuhr ein/aus.

Modus Betriebsanzeigelicht
Eingeschaltet Grün
Standby Rot
Energiesparmodus Orange
Diagnose (Fehlererkennung)	Blinkt rot

HINWEIS:

Der Stromschalter schaltet das Gerät nicht aus. Verwenden Sie den Netzschalter, um das Gerät auszuschalten.

Bezeichnung und Funktion der Teile

Anschlussfeld NEC 1 OUT IN EXTERNAL CONTROL 2 DVD/HD3 3 4 5 6 DVI AUDIO3 R L###o 7 8 10 R L###o AUDIO2 AUDIO1VCDI/HD1 9 DVD/HD2 Y Cz/Pr Cb/Pb R L###o S-VIDEO IN 11 VIDEO R L SPEAKER (S) 13 AC IN

1) EXTERNAL CONTROL OUT (D-Sub 9-polig)

Verbinden Sie den RS-232C-Ausgang mit einem zweiten Monitor.

2) EXTERNAL CONTROL (D-Sub 9 pin)

Verbinden Sie den RS-232C-Eingang mit einem externen Gerät wie z.B. einem PC, um die RS-232C-Funktionen zu steuern.

3) DVD/HD3 (HDMI)

Dieser Anschluss nimmt HDMI-Signale auf.

4) DVI

Dieser Anschluss nimmt RGB-Signale von einem mit einem digitalen RGB-Ausgang ausgestatteten Computer oder HDTV-Gerät auf.

5) AUDIO3

Dieser Anschluss nimmt Audiosignale von einem externen Gerät wie z.B. einem Computer, Videokassettenrekorder oder DVD-Player auf.

6) VGA (Mini D-Sub 15 pin)

Dieser Anschluss dient als analoger Computereingang.

7) AUDIO2

Dieser Anschluss nimmt Audiosignale von einem externen Gerät wie z.B. einem Computer, Videokassettenrekorder oder DVD-Player auf.

8) DVD/HD1

Dieser Anschluss kann ein Gerät wie z.B. einen DVD-Player, ein HDTV-Gerät oder einen Digitalempfänger aufnehmen.

9) DVD/HD2

Dieser Anschluss kann ein Gerät wie z.B. einen DVD-Player, ein HDTV-Gerät oder einen Digitalempfänger aufnehmen.

10) AUDIO1

Dieser Anschluss nimmt Audiosignale von einem externen Gerät wie z.B. einem Computer, Videokassettenrekorder oder DVD-Player auf.

11) S-VIDEO in

Dieser Eingang nimmt S-Videosignale auf.

12) VIDEOI

Dieser Anschluss dient als Composite-Videoeingang.

13) EXTERNAL SPEAKER (L und R)

Hier schließen Sie optionale Lautsprecher an. Diese Anschlüsse geben Audiosignale von AUDIO 1, 2 und 3 zu externen Lautsprechern aus. HINWEIS: Diese Anschlüsse sind für eine Lautsprecherleistung von 8W + 8W (8 Ohm) geeignet.

14) AC IN

Hier schließen Sie das beigelegte Netzkabel an.

Information:

Es gibt zwei SCART-Verbindungsmöglichkeiten:

SCART1: Verbinden Sie R/G/B mit den Anschlüssen DVD/HD1 und Composite-Sync. mit dem Anschluss VIDEO1.

SCART2: Verbinden Sie R/G/B und Composite-Sync. mit dem Anschluss VGA.

Bezeichnung und Funktion der Teile - Fortsetzung

Fernbedienungsfunktionen

POWER ON STANDBY RGB DVD VIDEO picture MEMORY 22 PICTURE MODE SIZE 123 456 7 8 9 0 DISPLAY MENU 15 AUTO SET + 16 EXIT 17 VOL POINTER ZOOM 19 MUTE - 20 #SPLIT SCREEN PIP S BY S SINGLE SWAP SET FOT/FREEZE CAPTURE #REMOTE D SEE RESET SLEEP 21 NEC REMOTE CONTROLLER RU/M13

1) POWER ON/STANDBY

Mit dieser Taste schalten Sie das Gerät ein bzw. in den Standby-Modus.

*Leuchtet die Betriebsanzeige am Monitor nicht, dann funktioniert keine Steuerung.

2) VIDEO

Mit dieser Taste schalten Sie VIDEO als Eingabesignalquelle ein.

3) RGB

Mit dieser Taste schalten Sie RGB als Eingabesignalquelle ein.

4) DVD/HD

Mit dieser Taste schalten Sie DVD/HD als Eingabesignalquelle ein.

5) PICTURE MODE

Mit dieser Taste schalten Sie den Bild-Modus zwischen den Optionen [STANDARD], [HELL], [CINEMA1], [CINEMA2] und [DEFAULT] um.

STANDARD: für das Anzeigen in einem hellen Raum geeignet

HELL: helleres Bild als STANDARD.

CINEMA1, 2: für das Anzeigen von z.B. Kinofilmen in einem dunklen Raum geeignet

DEFAULT: Werkseinstellungen

6) SIZE

Mit dieser Taste stellen Sie das Seitenverhältnis des Bildes ein.

7) KEYPAD

Mit diesen Tasten stellen Sie die REMOTE ID ein.

8) DISPLAY

Mit dieser Taste blenden Sie die Informationsanzeige auf dem Bildschirm ein/aus.

9) ▲ ▼

Mit diesen Tasten bewegen Sie die Auswahlmarkierung nach oben bzw. unten.

10) AUTO SETUP

Mit dieser Taste starten Sie die automatischen Einstellungen für TAKTPHASE, TAKT und POSITION. (Nur beim analogen RGB-Signaleingang)

11) POINTER

Mit dieser Taste schalten Sie den Zeiger ein/aus.

12) VOLUME

Mit diesen Tasten erhöhen/verringern Sie die Lautstärke.

13) SPLIT SCREEN

PIP: Bild-im-Bild-Modus.

S BY S: Bild-neben-Bild-Modus.

SINGLE: Mit dieser Taste kehren Sie zum Normalmodus zurück.

SWAP: Mit dieser Taste vertauschen Sie die Multianzeigebilder.

SELECT/FREEZE: Mit dieser Taste wählen Sie, welcher Eingang im Multianzeigemodus aktiviert wird.

Wenn die Funktion STANDBILD (siehe OSD-Menü) aktiv ist, dann können Sie mit der Taste SELECT/FREEZE Standbilder auf dem Teilfenster anzeigen.

CAPTURE: Mit dieser Taste nehmen Sie ein Standbild auf.

14) REMOTE ID

Mit dieser Taste aktivieren Sie die Funktion REMOTE ID.

15) MENU

Mit dieser Taste schalten Sie das Menü ein/aus.

16) SET

Mit dieser Taste bestätigen Sie Ihre Auswahl.

17) - , +

Mit diesen Tasten erhöhen bzw. verringern Sie den Einstellwert.

18) EXIT

Mit dieser Taste kehren Sie zum vorherigen Menü zurück.

19) ZOOM

Mit diesen Tasten vergrößern bzw. verkleinern Sie das Bild.

20) MUTE

Mit dieser Taste lassen Sie die Audioausgabe verstummen.

21) SLEEP

Mit dieser Taste steuern Sie den Schlaf-Timer.

22) PICTURE MEMORY

Mit dieser Taste schalten Sie zwischen den gespeicherten Einstellungen von 1 bis 6 um.

STROMSCHALTER

So schalten Sie den Betrieb des Gerätes ein oder aus:

1. Stecken Sie das Netzkabel in eine Netzsteckdose.
2. Drücken Sie den Stromschalter (an dem Gerät).
   Die Betriebsanzeige am Monitor leuchtet rot und das Gerät befindet sich im STANDBY-Modus.
3. Drücken Sie die Taste POWER ON auf der Fernbedienung. Die Betriebsanzeige am Monitor leuchtet grün, wenn das Gerät in Betrieb ist.
4. Drücken Sie die Taste STANDBY (auf der Fernbedienung) oder den Stromschalter (am Gerät), um den Betrieb des Gerätes auszuschalten.

AUSGABE

Drücken Sie die Taste DISPLAY (AUSGABE) auf der Fernbedienung, um die Monitoreinstellungen anzuzeigen. Die Anzeige auf dem Bildschirm ändert sich, wann immer die Taste DISPLAY (AUSGABE) gedrückt wird. Die angezeigte Information wird nach 3 Sekunden ausgeblendet.

DIGITALES ZOOMEN

Die digitale Zoomfunktion kann die Bildposition ändern oder das Bild auf dem Bildschirm vergrößern.

1. Stellen Sie sicher, dass die Funktion ZOOM NAVIG. nicht aktiv ist. Drücken Sie die ZOOM-Taste (+ oder -), um die Lupe anzuzeigen.

Drücken Sie die Taste ZOOM +, um das Bild zu vergrößern.

Drücken Sie die Taste ZOOM -, um das Bild zu verkleinern.

Verwenden Sie die Tasten AUF, AB, PLUS und MINUS, um die Position des Bildes zu ändern.

1. Drücken Sie die Taste POINTER, um den Zeiger auszublenden.

POINTER

Verwenden Sie den Zeiger, um auf eine bestimmte Stelle auf dem Bildschirm zu deuten.

Verwenden Sie die Tasten AUF, AB, PLUS und MINUS, um die Position des Zeigers zu ändern.

Netzschalterabdeckung

Eine Abdeckung für den Netzschalter ist mit dem Monitor mitgeliefert. Verwenden Sie diese Abdeckung, um ein versehentliches Ausschalten des Gerätes zu vermeiden.

Stecken Sie die Nase der Abdeckung in den Schlitz am Monitor.

Befestigen Sie anschließend mit der beigelegten Schraube die Abdeckung an dem Monitor.

OFFON Schlitz Nase Netzschalterabdeckung

Bezeichnung und Funktion der Teile - Fortsetzung

Fernbedienungs-ID-Funktion

Die dem Monitor beigelegte Fernbedienung kann bis zu 26 Monitore steuern. Hierzu wird der FERNBEDIENUNGS-ID-Modus verwendet. Der FERNBEDIENUNGS-ID-Modus arbeitet in Verbindung mit der Monitor-ID, um die Steuerung von bis zu 26 Monitoren zu ermöglichen. Wenn z.B. mehrere Monitore an einer Stelle verwendet werden, dann steuert die Fernbedienung im Normalmodus gleichzeitig jeden Monitor (Abb. 1). Im FERNBEDIENUNGS-ID-Modus steuert die Fernbedienung dann nur einen bestimmten Monitor in der Gruppe (Abb. 2).

SO STELLEN SIE DIE FERNBEDIENUNGS-ID EIN

Halten Sie die Taste REMOTE ID SET auf der Fernbedienung gedrückt und geben mit Hilfe der Nummerntasten die Monitor-ID (1-26) des Monitors ein. Dann können Sie mit der Fernbedienung den Monitor, der die bestimmte Monitor-ID-Nummer hat, steuern.

Wenn 0 gewählt wird oder die Fernbedienung im Normalmodus ist, empfangen alle Monitore die Signale von der Fernbedienung.

SO VERWENDEN SIE DEN FERNBEDIENUNGS-ID-MODUS

ID-Modus - Drücken Sie die Taste REMOTE ID SET für 2 Sekunden, um den ID-Modus zu aktivieren.

Normalmodus - Drücken Sie erneut die Taste REMOTE ID SET für 2 Sekunden, um zum Normalmodus zurückzukehren.

Dem Monitor muss eine Monitor-ID-Nummer zugewiesen werden, um diese Funktion verwenden zu können. Die Monitor-ID-Nummer kann im OSD-Menü SET UP zugewiesen werden (siehe Seite 17).

Wenn die Monitor-ID auf ALL eingestellt ist, dann steuert die Fernbedienung die Monitoren unabhängig der Monitor-ID.

Kein Bild

• Das Signalkabel muss richtig mit der Grafikkarte des Computers verbunden werden.
  • Die Grafikkarte muss richtig in ihrem Steckplatz sitzen.
• Sowohl der Monitor als auch der Computer muss eingeschaltet werden.
• Stellen Sie sicher, dass die Einstellung der Grafikkarte einen unterstützten Modus verwendet. (Entnehmen Sie bitte dem Handbuch Ihrer Grafikkarte bzw. Ihres Computersystems Anweisungen zum Ändern des Anzeigemodus.)
• Prüfen Sie die Kompatibilität des Monitors und der Grafikkarte. Verwenden Sie die empfohlenen Einstellungen.
• Prüfen Sie den Signalkabelanschluss auf verbogene oder fehlende Kontaktstifte.

Der Stromschalter funktioniert nicht

- Ziehen Sie das Netzkabel des Monitors aus der Steckdose heraus, um den Monitor auszuschalten und zurückzusetzen.

Bildverharrung

- Nehmen Sie bitte zur Kenntnis, dass man mit der Plasma-Technologie eine sogenannte Bildverharrungserscheinung erleben kann. Wenn ein Nachbild bzw. Geisterbild auf dem Bildschirm zu sehen ist, dann handelt es sich um eine Bildverharrung. Im Gegensatz zu Kathodenstrahlmonitoren ist die Bildverharrung auf einem Plasma-Monitor nicht dauerhaft. Trotzdem sollte das Anzeigen von sich nicht bewegenden Bildern für eine längere Zeit vermieden werden. Um die Bildverharrung zu beseitigen, schalten Sie bitte den Monitor für genau so lange aus, wie die Anzeigedauer des vorherigen Bildes war. Wenn ein Bild z.B. für eine Stunde auf dem Bildschirm angezeigt wurde und es nun ein Nachbild gibt, dann sollten Sie den Monitor für eine Stunde ausschalten, um das Geisterbild zu beseitigen.

HINWEIS: Wie für alle Ihre Anzeigegeräte empfiehlt Ihnen NEC DISPLAY SOLUTIONS dass Bilder angezeigt werden, die sich bewegen. Ein Bildschirmschoner wird für die Zeit empfohlen, in der der Bildschirm im Leerlauf ist. Bitte schalten Sie den Bildschirm aus, wenn er nicht verwendet wird.

Das Bild ist unstabil, unscharf oder schwimmt etwas

• Das Signalkabel muss richtig mit dem Plasma-Monitor, Computer oder anderen Eingabegerät verbunden werden.
• Nehmen Sie die Anzeigeeinstellungen im OSD-Menü inklusive der Einstellung der Funktion Taktphase vor. Die Anzeigeinstellungen im OSD-Menü müssen eventuell modifiziert werden, wenn Sie den Anzeigemodus ändern.
• Prüfen Sie die Kompatibilität des Monitors und der Grafikkarte. Verwenden Sie die empfohlenen Signalfrequenzen.

Bild vom Component-Signal erscheint grünlich

- Prüfen Sie, ob der Eingang DVD/HD gewählt ist.

Die LED am Monitor leuchtet nicht (keine grüne oder rote Farbe zu sehen)

- Das Netzkabel muss angeschlossen werden und der Netzschalter muss auf ON gestellt werden.

Rote LED am Monitor blinkt

- Möglicherweise ist ein Fehler aufgetreten. Wenden Sie sich bitte an den nächsten von NEC DISPLAY SOLUTIONS beauftragten Kundendienst.

Die Größe des Bildes ist nicht angemessen

• Nehmen Sie die Anzeigeeinstellungen im OSD-Menü vor, um den Takt zu ändern.
• Stellen Sie sicher, dass die Einstellung der Grafikkarte einen unterstützten Modus verwendet. (Entnehmen Sie bitte dem Handbuch Ihrer Grafikkarte bzw. Ihres Computersystems Anweisungen zum Ändern des Anzeigemodus.)

Mit der ausgewählten Auflösung wird das Bild nicht richtig angezeigt

- Öffnen Sie das OSD-Menü SIGNAL INFORMATION und prüfen, ob eine passende Auflösung gewählt wurde. Wenn nicht, wählen Sie bitte eine passende Auflösung aus.

Kein Ton

• Prüfen Sie, ob das Lautsprecherkabel richtig verbunden ist.
• Prüfen Sie, ob die Stummfunktion aktiviert ist.
• Prüfen Sie, ob die Lautstärke auf Minimum gestellt wurde.
  HINWEIS: Es ist möglich, Töne von einer Audioquelle anders als der Videoquelle wiederzugeben.

RS-232C funktioniert nicht

- Prüfen Sie die Einstellung der Funktion RS-232 SET im Menü FUNKTION.

Fernbedienung funktioniert nicht

• Stellen Sie sicher, dass die Batterien richtig eingelegt wurden.
• Prüfen Sie die Ladung der Batterien.
• Richten Sie bitte die Fernbedienung direkt auf den Sensor am Monitor.
• Prüfen Sie, ob die Fernbedienung im Remote ID-Modus ist.
• Die Fernbedienung funktioniert möglicherweise nicht, wenn der Fernbedienungssensor am Monitor direktem Sonnenlicht oder starkem künstlichen Licht ausgesetzt ist.
