BEDIENUNGSANLEITUNG PlasmaSync 42XP10 NEC

D-SUB 9P DVI-D Mini D-SUB 15PKartoninhalt Plasma-Monitor Fernbedienung und AA-Batterien Netzkabel Benutzerhandbuch (CD-ROM) Startanleitung (auf Papier / CD-ROM) Netzschalterabdeckung und Schraube Kabelschellen

1. Lesen Sie diese Anweisungen.

2. Bewahren Sie diese Anweisungen auf.

3. Beachten Sie alle Warnungen.

4. Folgen Sie allen Anweisungen.

5. Verwenden Sie das Gerät nicht in der Nähe von Wasser.

6. Führen Sie nur mit einem trockenen Tuch die Reinigung

7. Blockieren Sie keine Lüungsönungen. Führen Sie die

Installation nach den Herstelleranweisungen aus.

8. Installieren Sie das Gerät nicht in der Nähe von

Wärmequellen wie z.B. Heizkörpern, Wärmespeicher, Öfen oder anderen wärmeerzeugenden Geräten (inkl. Verstärker).

9. Machen Sie die Sicherheitsabsicht des polarisierten oder

geerdeten Steckers nicht zunichte. Ein polarisierter Stecker hat zwei Zinken, wobei ein Zinken breiter als der andere ist. Ein geerdeter Stecker hat zwei Zinken und einen dritten Erdungszinken. Der breite Zinken bzw. der dritte Erdungszinken wird aus Sicherheitsgründen verwendet. Falls der beigelegte Stecker nicht in Ihre Steckdose passt, lassen Sie bitte einen qualifizierten Elektriker eine passende Steckdose installieren.

10. Das Netzkabel muss so verlegt werden, dass niemand

auf das Kabel treten kann und der Stecker, eventuell die Steckdosenleiste und der Punkt, wo das Kabel aus dem Gerät geführt wird, nicht gequetscht wird.

11. Verwenden Sie nur die vom Hersteller angegebenen

Zubehörteile/Zusatzgeräte.

12. Verwenden Sie nur einen den Herstelleranweisungen

entsprechenden oder mit dem Gerät angebotenen Wagen, Ständer, Stativ, Regal oder Tisch. Wenn ein Wagen verwendet wird, ist Vorsicht beim Bewegen der Gerät-Wagen-Einheit geboten, um Verletzungen durch Umkippen zu vermeiden.

13. Ziehen Sie das Netzkabel aus der Steckdose heraus,

wenn ein Gewitter vorhersehbar ist oder das Gerät über längere Zeit nicht verwendet wird.

14. Überlassen Sie die Reparatur qualiziertem

Kundendienstpersonal. Eine Reparatur ist notwendig, wenn das Gerät irgendwie beschädigt wurde, wie z.B. das Netzkabel- oder der Netzstecker beschädigt wurde, Flüssigkeiten oder Gegenstände in das Gerät eingedrungen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, das Gerät nicht richtig funktioniert oder das Gerät heruntergefallen ist. Weitere Sicherheitshinweise

15. Dieses Produkt enthält möglicherweise Blei. Aus

Gründen der Umweltverträglichkeit ist die Entsorgung dieser Stoe möglicherweise vorgeschrieben. Wenden Sie sich bitte für Entsorgungs- oder Recyclinginformationen an Ihre zuständigen Behörden oder die Electronic Industries Alliance unter www.eiae org.

Reparaturbedürige Schäden - Nehmen Sie Kontakt mit qualiziertem Kundendienstpersonal auf, wenn Folgendes eingetreten ist: A. Das Netzkabel oder der Stecker ist beschädigt; oder B. Ein Gegenstand oder Flüssigkeit ist in das Innere des Gerätes eingedrungen; oder C. Das Gerät war Regen ausgesetzt; oder D. Das Gerät arbeitet nicht ordnungsmäßig oder weist eine deutliche Leistungsänderung auf; oder E. Der Monitor ist heruntergefallen oder das Gehäuse ist beschädigt.

17. Kippen/Stabilität - Alle Monitore müssen die

empfohlenen internationalen allgemeinen Sicherheitsstandards für die Kipp- und Stabilitätseigenschaen des Gehäusedesigns einhalten. Beeinträchtigen Sie diese Designstandards durch Anwenden übermäßiger Kra an der Front- oder Oberseite des Gehäuses nicht. Das Produkt kann dadurch umkippen. Bringen Sie sich und ihre Kinder nicht in Gefahr und stellen kein elektronisches Gerät oder Spielzeug auf das Produkt. Solche Gegenstände können plötzlich herunterfallen und dadurch Geräteschäden oder Verletzungen an Personen verursachen.

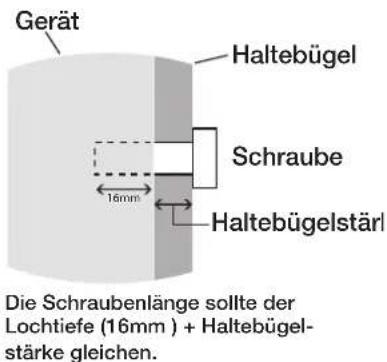

Wand-/Deckenmontage - Das Gerät darf nur nach den Herstelleranweisungen an eine Wand/Decke montiert werden.

19. Stromleitungen - Eine Außenantenne sollte von

Stromleitungen ferngehalten werden.

Außenantennenerdung - Wenn eine Außenantenne mit dem Empfänger verbunden wird, achten Sie bitte darauf, dass das Antennensystem geerdet wird, um das Gerät einigermaßen vor Spannungsstößen und statischer Auadung zu schützen. Im Abschnitt 810 des Nation Electrical Code, ANSI/NFPA, Nr.70-1984 nden Sie Informationen zur richtigen Erdung des Antennenmasts und der Halterung, Erdung des Zuleitungskabels zu einem Überspannungsableiter, Größe der Erdungsleitungen, Position des Überspannungsableiters, Verbindung mit der Erdungselektrode und Erdungsanforderungen.

Eindringen von Gegenständen oder Flüssigkeiten - Achten Sie darauf, dass keine Gegenstände oder Flüssigkeiten durch die Gehäuseönungen ins Innere des Gerätes eindringen. Achten Sie darauf, dass kein Wasser auf das Gerät trop oder gespritzt wird. Stellen Sie keine Gegenstände mit Flüssigkeit wie z.B. Vasen auf das Gerät. WARNUNG Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. Wichtige SicherheitshinweiseDeutsch-2 WARNUNG SETZEN SIE DAS PRODUKT WEDER REGEN NOCH FEUCHTIGKEIT AUS, UM EINEN BRAND ODER ELEKTRISCHEN SCHLAG ZU VERMEIDEN. VERWENDEN SIE DEN POLARISIERTEN STECKER DES GERÄTES NICHT MIT EINEM VERLÄNGERUNGSKABEL ODER SONSTIGEN STECKDOSENLEISTEN ZUSAMMEN, ES SEI DENN, DASS SICH DIE ZINKEN DES STECKERS VOLLSTÄNDIG IN SOLCH EINE STECKDOSE EINSTECKEN LASSEN. ÖFFNEN SIE NICHT DAS GERÄTEGEHÄUSE. ES GIBT HOCHSPANNUNGSKOMPONENTEN INNERHALB DES GERÄTES. ÜBERLASSEN SIE DIE REPARATUR EINEM QUALIFIZIERTEN FACHMANN. VORSICHT VORSICHT: STELLEN SIE SICHER, DASS DAS NETZKABEL NICHT MIT EINER NETZSTECKDOSE VERBUNDEN IST; UM EINEN STROMSCHLAG ZU VERMEINDEN. UM DIE STROMVERSORGUNG DES GERÄTES VOLLSTÄNDIG ZU UNTERBRECHEN, ZIEHEN SIE BITTE DAS NETZKABEL VON DER NETZSTECKDOSE HERAUS. ENTFERNEN SIE NICHT DIE ABDECKUNGEN. ES BEFINDEN SICH KEINE VOM ANWENDER ZU REPARIERENDE TEILE IM INNENBEREICH. ÜBERLASSEN SIE DIE REPARATUR EINEM QUALIFIZIERTEN FACHMANN. Das Symbol warnt vor nicht isolierter Spannung innerhalb des Gerätes. Diese Spannung kann elektrische Schläge verursachen. Es ist deshalb gefährlich Kontakt mit irgendeinem Teil innerhalb des Gerätes zu haben. Das Symbol macht Sie auf wichtige Hinweise zur Bedienung und Wartung dieses Gerätes aufmerksam. Sie sollten diese Hinweise sorgfältig durchlesen, um Probleme zu vermeiden. Wichtige Informationen Erklärung von dem kanadischen Department of Communications DOC: Dieses Digitalgerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmungen für die Interferenzen verursachenden Geräte. C-UL: Das Gerät trägt das C-UL-Zeichen und erfüllt die Anforderungen der kanadischen Sicherheitsbestimmungen CAN/CSA C22.2 Nr. 60950-1. FCC-Informationen

1. Verwenden Sie die mitgelieferten spezischen Kabel mit dem P426Y0

(P42XP10), P506Y1 (P50XP10), - oder P606Y2 (P60XP10)-Farbmonitor, um Störungen im Radio- und Fernsehempfang zu vermeiden. (1) Bitte verwenden Sie das mitgelieferte oder gleichwertige Netzkabel, um die FCC-Konformität zu gewähren. (2) Bitte verwenden Sie abgeschirmte Videosignalkabel, 15-pol. mini- D-Sub auf 15-pol. mini-D-Sub, mit Ferritkernen an beiden Enden (nicht mitgeliefert).

2. Dieses Gerät wurde geprü und hat sich als mit den Grenzwerten

für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte stellen einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden sicher. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie, die ausgestrahlt werden kann und bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechender Installation und Verwendung schädliche Störungen des Rundfunkempfangs verursachen kann. Es gibt jedoch keine Garantie, dass bei einer bestimmten Installation keine Störungen aureten. Kommt es durch das Gerät zu Störungen im Radio- oder Fernsehempfang, was sich durch Ein- und Ausschalten des Geräts überprüfen lässt, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben: Richten Sie Ihre Empfangsantenne neu aus, oder stellen Sie sie an einem anderen Ort auf. Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger. Schließen Sie das Gerät an eine Steckdose an, die nicht von demselben Stromkreis wie die Steckdose des Empfängers versorgt wird. Wenden Sie sich an den Händler oder einen erfahrenen Radio-/ Fernsehtechniker. Wenden Sie sich für weitere Hilfe gegebenenfalls an den Händler oder einen erfahrenen Radio-/Fernsehtechniker. Das von der Federal Communications Commission herausgegebene He “How To Identify and Resolve Radio/TV Interference Problems” kann hilfreich sein. Dieses He erhalten Sie vom U.S. Government Printing Oce, Washington, D.C., 20402, Stock No. 004-000-00345-4. WARNUNG Das Gerät ist mit einem geerdeten dreipoligen Stecker, einem Stecker mit einem dritten Pol (Erdung), ausgestattet. Dieser Stecker passt nur in eine geerdete Steckdose. Falls Ihre Steckdose nicht für den dreipoligen Stecker geeignet ist, dann lassen Sie bitte eine passende geerdete Steckdose von einem Elektriker anbringen. Machen Sie die Sicherheitsabsicht des geerdeten Steckers nicht zunichte.

VORSICHT: Verwenden Sie bitte das dem Monitor beigelegte Netzkabel entsprechend der Beschreibung in der folgenden Tabelle. Ist kein Netzkabel mit dem Gerät mitgeliefert, wenden Sie sich bitte an Ihren Händler. Verwenden Sie auf alle Fälle ein Netzkabel, das zur Netzspannung Ihrer Steckdose passt und gemäß den Sicherheitsnormen Ihres Landes genehmigt ist. Steckertyp Nordamerika Kontinental- Europa U.K. Chinesisch Japanisch Steckerform Land Spannung USA/Kanada U.K. China JapanEU (ohne U.K.) 120* 230 220 100230 *Wenn Sie den PlasmaSync-Monitor mit einer 125-240VAC Stromquelle betreiben, verwenden Sie bitte das Netzkabel, das für die Stromquelle geeignet ist.Deutsch-3 Sicherheitshinweise und Wartung Sicherheitshinweise und Wartung UM DIE OPTIMALE LEISTUNG ZU ERHALTEN,

BEACHTEN SIE BITTE DIE FOLGENDEN

HINWEISE, WENN SIE DEN MONITOR

EINRICHTEN UND VERWENDEN: Der Bildschirm des Plasma-Monitors besteht aus feinen Bildelementen (Zellen), von denen über 99,99 Prozent aktive Zellen sind. Es kann passieren, dass manche Zellen gar nicht leuchten oder dauernd leuchten. Lesen und beachten Sie die folgenden Anweisungen, um einen sicheren Betrieb zu gewährleisten und Schäden an dem Gerät zu vermeiden. ÖFFNEN SIE DEN MONITOR NICHT. Es benden sich keine vom Anwender zu reparierende Teile innerhalb des Gerätes. Das Önen oder Entfernen des Gerätegehäuses setzt Sie gefährlicher Hochspannung und anderen Gefahren aus. Der Hersteller haet für keine Verletzungen oder Schäden, wenn nicht qualizierte Personen versucht haben das Gerät zu reparieren oder die hintere Abdeckung zu önen. Überlassen Sie die Reparatur qualiziertem Kundendienstpersonal. Schütten Sie keine Flüssigkeiten auf das Gerätegehäuse, und verwenden Sie den Monitor nicht in der Nähe von Wasser. Stecken Sie keine Gegenstände durch die Gehäuseschlitze in das Geräteinnere ein. Sie können dadurch mit gefährlicher Hochspannung in Berührung kommen. Dies kann Schäden verursachen oder sogar tödlich sein. Es ist möglich, dass Sie hierdurch einen Brand oder Ausfall des Gerätes verursachen. Biegen und quetschen Sie das Netzkabel nicht und beschädigen es auch nicht anderweitig. Legen Sie keine schweren Gegenstände auf das Netzkabel. Schäden an dem Netzkabel können einen Stromschlag oder Brand verursachen. Stellen Sie das Produkt nicht auf einen schrägen oder unstabilen Wagen, Ständer, Tisch. Das Produkt kann herunterfallen und ernsthae Verletzungen sowie Schäden am Produkt verursachen. Verwenden Sie das Gerät nicht in einem sich bewegenden Fahrzeug. Das Gerät kann herunterfallen oder umkippen und dadurch Verletzungen verursachen. Der Netzkabelanschluss ist die Hauptvorrichtung zum Trennen des System von der Stromversorgung. Der Monitor sollte in der Nähe einer leicht zugänglichen Steckdose installiert werden. Das Gerät muss an eine Netzsteckdose, die eine Erdungsschutzverbindung hat, angeschlossen werden. Stellen Sie keine Gegenstände auf den Monitor, und verwenden Sie den Monitor nicht im Freien. Verwenden Sie den polarisierten Stecker des Gerätes nicht mit einem Verlängerungskabel oder sonstigen Steckdosenleisten zusammen, es sei denn, dass sich die Zinken des Steckers vollständig in solch eine Steckdose einstecken lassen. Das verwendete Netzkabel muss gemäß den Sicherheitsnormen Ihres Landes genehmigt sein. (Typ H05VV-F 3G 1mm

sollte in Europa verwendet werden.)

In dem Vereinigten Königreich (UK) hat ein BS- genehmigtes Netzkabel mit einem entsprechend geformten Stecker eine schwarze Sicherung (13 A) für die Verwendung mit diesem Monitor. Betreiben Sie das Gerät nur mit einer Netzstromversorgung, deren Wert 100 V bis 240 V, 50 Hz/60 Hz beträgt. Ein kontinuierlicher Betrieb mit einer Netzspannung außerhalb des Bereichs von 100 V bis 240 V AC verkürzt die Lebensdauer des Gerätes und kann einen Brand verursachen. Ziehen Sie das Netzkabel aus der Steckdose heraus, wenn ein Gewitter vorhersehbar ist oder das Gerät über längere Zeit nicht verwendet wird. Verwenden Sie den Monitor nicht bei hohen Temperaturen oder an einem feuchten, staubigen oder auch öligen Ort. Bedecken Sie nicht die Lüungsönungen des Monitors. Verwenden Sie einen Staubsauger mit einem weichen Bürstenaufsatz, um die Lüungsönungen des Plasma- Monitors zu reinigen. Die Lüungsönungen müssen regelmäßig monatlich gereinigt werden, um eine ausreichende Belüung zu gewährleisten. Je nach der Umgebung, in der sich der Plasma-Monitor bendet, ist eine häugere Reinigung eventuell notwendig. Stellen Sie sicher, dass die Belüung um den Monitor ausreichend ist, damit die Wärme richtig zerstreut wird. Blockieren Sie nicht die Lüungsönungen. Stellen Sie den Monitor nicht in die Nähe einer Heizung oder sonstiger Wärmequellen. Stellen Sie nichts auf den Monitor. Vorsicht ist beim Transport geboten. Bewahren Sie das Verpackungsmaterial für einen späteren Transport auf. Wie bei jedem auf Leuchtsto basierenden Anzeigegerät (wie z.B. Kathodenstrahlröhrenmonitor) nimmt die Lichtausbeute eines Plasma-Bildschirms im Laufe der Zeit ab. Um eine Sulfurierung zu vermeiden, raten wir Ihnen dringend davon ab, das Gerät in einen Umkleideraum eines öentlichen Bades oder Quellenbades zu stellen. VORSICHT Sollte einer der folgend aufgelisteten Punkte aureten, dann ziehen Sie bitte den Netzstecker des Monitors aus der Steckdose heraus und nehmen mit einem qualizierten Kundendienst Kontakt auf: Das Netzkabel oder der Stecker ist beschädigt. Flüssigkeit oder Gegenstände sind in das Gerät eingedrungen. Der Monitor wurde Regen oder Wasser ausgesetzt. Der Monitor ist heruntergefallen oder das Gehäuse ist beschädigt. Der Monitor arbeitet nicht richtig, obwohl die Bedienungsanweisungen befolgt werden.

DIE ERMÜDUNG DER AUGEN, SCHULTERN

UND DES NACKENS KANN DURCH RICHTIGES

AUFSTELLEN UND ANPASSEN DES MONITORS

EINRICHTEN: Erlauben Sie dem Monitor sich für 20 Minuten aufzuwärmen, um eine optimale Leistung zu erhalten. Entspannen Sie Ihre Augen regelmäßig, indem Sie die Augen auf einen mindestens 150 cm (5 Fuß) entfernten Gegenstand richten. Blinzeln Sie öers. Stellen Sie den Monitor in einem geraden Winkel zu Fenstern und anderen Lichtquellen, um ein Blenden und Spiegeln zu minimieren. Reinigen Sie die Oberäche des Monitors mit einem weichen, fusselfreien Stouch. Verwenden Sie kein Reinigungsmittel inkl. Glasreiniger. Ändern Sie die Helligkeit und den Kontrast des Bildschirms, um die Lesbarkeit zu verbessern. Lassen Sie regelmäßig Ihre Augen untersuchen. Ergonomie Um die größtmöglichen ergonomischen Vorteile zu verwirklichen, empfehlen wir Folgendes: Verwenden Sie die werkseitig eingestellte Anzeigegröße und Anzeigeposition für Standardsignale. Verwenden Sie die werkseitig eingestellte Farbe. Verwenden Sie die Grundfarbe Blau nicht auf einem dunklen Hintergrund. Die Augen werden dabei sehr angestrengt, weil der Kontrast nicht ausreichend ist. Das Gerät ist nicht für die Verwendung an einer Videoanzeige-Arbeitsstation gemäß BildscharbV vorgesehen. Weitere ausführliche Informationen zum Einrichten einer gesunden Arbeitsumgebung nden Sie im folgenden Dokument: American National Standard for Human Factors Engineering of Visual Display Terminal Workstations ANSI-HFS Standard No. 100-1988 Veröentlicht vom: e Human Factors and Ergonomics Society P.O. Box 1369, Santa Monica, California 90406.

Reinigen des Bildschirms Wenn der Bildschirm staubig oder schmutzig ist, wischen Sie ihn vorsichtig mit einem weichen Tuch ab. Reiben Sie den Bildschirm nicht mit einem rauen Material ab. Üben Sie keinen Druck auf den Bildschirm aus. Verwenden Sie kein Büroautomatenreinigungsmittel. Ein Büroautomatenreinigungsmittel kann eine Verschlechterung oder Verfärbung der Oberäche verursachen. Reinigen des Gehäuses Trennen Sie das Gerät vom Netz. Wischen Sie mit einem weichen Tuch das Gehäuse. Verwenden Sie zum Reinigen des Gehäuses ein Tuch, das mit einem neutralen Reinigungsmittel und Wasser angefeuchtet ist. Wischen Sie das Gehäuse anschließend mit einem trockenen Tuch. HINWEIS: Auf der Oberäche des Gehäuses sind verschiedene Kunststoe verwendet. Reinigen Sie das Gehäuse NICHT mit Benzol, Verdünner, alkalihaltige Reinigungsmittel, alkoholhaltige Reinigungsmittel, Glasreinigungsmittel, Wachs, Poliermittel, Seifenpulver oder Schädlingsbekämpfungsmittel. Lassen Sie das Gehäuse nicht für lange Zeit mit Gummi oder Vinyl in Berührung kommen. Diese Arten von Flüssigkeiten und Materialien können dazu führen, dass die Farbe verblasst, Risse bekommt oder abblättert.

REINIGEN DER LÜFTUNG-

SÖFFNUNGEN Verwenden Sie einen Staubsauger mit einem weichen Bürstenaufsatz, um die Lüungsönungen des Plasma- Monitors zu reinigen. Die Lüungsönungen müssen regelmäßig monatlich gereinigt werden, um eine ausreichende Belüung zu gewährleisten. Je nach der Umgebung, in der sich der Plasma-Monitor bendet, ist eine häugere Reinigung eventuell notwendig.

Hinweise zur VerwendungDeutsch-5 So vermeiden oder minimieren Sie eine Bildverharrung: Wie bei jedem auf Leuchtsto basierenden Anzeigegeräten und allen anderen Gasplasma-Anzeigegeräten sind Plasma-Monitore unter bestimmen Umständen für eine Bildverharrung anfällig. Gewisse Betriebsbedingungen wie z.B. das ununterbrochene Anzeigen eines gleichbleibenden Bildes für längere Zeit können zu einer Bildverharrung führen, wenn keine angemessenen Vorsichtsmaßnahmen ergrien wurden. Um Ihre Investition in diesen Plasma-Monitor zu schützen, befolgen Sie bitte die nachstehenden Richtlinien und Empfehlungen, damit die Wahrscheinlichkeit einer Bildverharrung minimiert wird: Aktivieren und verwenden Sie immer die Bildschirmschonerfunktion des Computers, wenn eine Computereingabequelle verwendet wird. Zeigen Sie wann immer möglich ein sich bewegendes Bild an. Ändern Sie von Zeit zu Zeit die Menüanzeigeposition. Schalten Sie immer den Monitor aus, wenn Sie ihn nicht mehr verwenden. So verringern Sie die Wahrscheinlichkeit einer Bildverharrung bei andauernder Verwendung: Senken Sie die Helligkeit und den Kontrast so viel wie möglich, ohne die Lesbarkeit der Anzeige zu beeinträchtigen. Zeigen Sie ein Bild mit vielen Farben und Abtönungen (wie z.B. fotograsche oder fotoähnliche Bilder) an. Erstellen Sie Bildinhalte mit minimalem Kontrast zwischen hellen und dunklen Stellen. Verwenden Sie komplementäre Farben oder Pastellfarben. Vermeiden Sie Bilder mit wenigen Farben und deutlich, scharf denierten Rändern zwischen Farben anzuzeigen. Betriebsgeräusch des Plasma- Monitors Der Bildschirm des Plasma-Monitors besteht aus extrem feinen Pixeln. Diese Pixel gibt entsprechend den empfangen Videosignalen Licht aus. Dieses Prinzip kann dazu führen, dass Sie ein Dröhngeräusch oder elektrisches Summgeräusch vom Plasma- Monitor hören. Nehmen Sie bitte auch zur Kenntnis, dass die Drehzahl des Gebläsemotors steigt, wenn die Umgebungstemperatur des Plasma-Monitors zugenommen hat. Ändern Sie von Zeit zu Zeit die Menüanzeigeposition. HINWEIS: Folgendes wird nicht von der Garantie abgedeckt.

• Vom Bildschirm erzeugtes Geräusch. Z.B. Gebläsemotor-Dröhngeräusch, elektrisches Summgeräusch und Glasbildschirm- Brummgeräusch.

Betriebsumgebung Temperatur und Feuchtigkeit der Betriebsumgebung: 0 °C bis +40 °C (+32 °F bis +104 °F); unterhalb 80%RH (Belüungsönungen nicht blockiert). Installieren Sie das Gerät nicht an einer schlecht belüeten Stelle oder an einer Stelle, wo das Gerät hoher Feuchtigkeit oder direkter Sonneneinstrahlung (oder starkem künstlichen Licht) ausgesetzt ist. Warnung Nicht für die Verwendung in einem Computerraum vorgesehen, der der Denition in dem Standard für den Schutz elektronischer Computer/Datenverarbeitungsgeräte ANSI/NFPA 75 entspricht. HINWEIS: Bitte verwenden Sie abgeschirmte Videosignalkabel, 15-pol. mini-D-Sub auf 15- pol. mini-D-Sub, mit Ferritkernen an beiden Enden (nicht mitgeliefert). Hinweise zur Verwendung - FortsetzungDeutsch-6 Verwenden optionaler Monitorfüße/ Montagevorrichtungen Sie können einen optionalen Monitorfuß oder eine optionale Montagevorrichtung an dem Gerät anbringen. Wenn Sie den Monitor mit dem Bildschirm nach unten zeigend auf einen Tisch legen(Abb. 1), um einen Monitorfuß oder eine Montagevorrichtung anzubringen, achten Sie bitte darauf, dass der Bildschirm mit einer schützenden Unterlage (z.B. Schaummatte) geschützt wird. Das Gerät darf erst nach der Installation mit einem Monitorfuß oder einer Montagevorrichtung verwendet werden. Das Gerät ist nicht für die Verwendung ohne zusätzliche Halterung ausgelegt. Wir empfehlen Ihnen, sich für eine richtige Installation bzw. Montage an einen dafür ausgebildeten Vertragshändler zu wenden. Die Nichtbeachtung der richtigen Montagevorgänge kann dazu führen, dass das Gerät beschädigt wird oder sich der Installateur verletzt. Die Produktgarantie deckt keine durch unsachgemäße Installation entstandenen Schäden ab. VORSICHT: Befolgen Sie die dem Monitorfuß bzw. der Montagevorrichtung beigelegte Installationsanleitung. Verwenden Sie nur die vom Hersteller empfohlenen Geräte. Führen Sie die Installation des Monitorfußes oder der Montagevorrichtung nur an einer Oberäche aus, die stark und stabil genug ist, das Gewicht des Gerätes auszuhalten, wie z.B. einem Boden oder einem stabilen Tisch. Verwenden Sie die angegebenen Haken für die Installation. Ergreifen Sie notwendige Maßnahmen, um das Umkippen oder Herunterfallen des Gerätes zu vermeiden. Montageort Die Decke oder die Wand muss stark genug sein, um den Monitor und das Montagezubehör zu halten. Installieren Sie das Gerät nicht an einer Stelle, wo eine Tür an das Gerät schlagen kann. Installieren Sie das Gerät nicht an einer Stelle, wo das Gerät starken Schütterungen oder Staub ausgesetzt werden kann. Installieren Sie das Gerät nicht in der Nähe des Hausstromanschlusses. Installieren Sie das Gerät nicht an einer Stelle, wo Leute leicht nach dem Gerät oder die Montagevorrichtung greifen oder sich dranhängen. Wenn Sie das Geräte in einer umschlossenen oder vertieen Stelle von z.B. einer Wand installieren, achten Sie bitte darauf, dass ein Abstand von mindestens 50 mm (2 Zoll) zwischen dem Monitor und den Wänden für eine ausreichende Belüung gehalten wird (Abb. 2). Stellen Sie eine ausreichende Belüung sicher oder setzen Sie eine Klimaanlage um den Monitor ein, damit die Wärme richtig von dem Gerät und der Montagevorrichtung zerstreut wird.

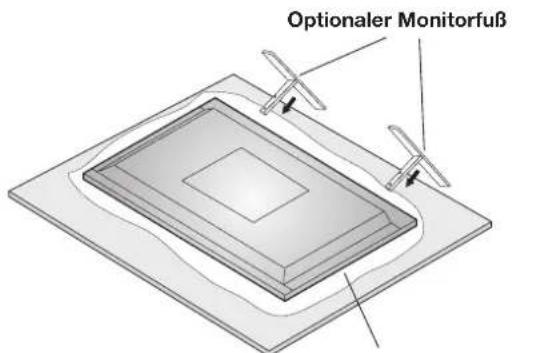

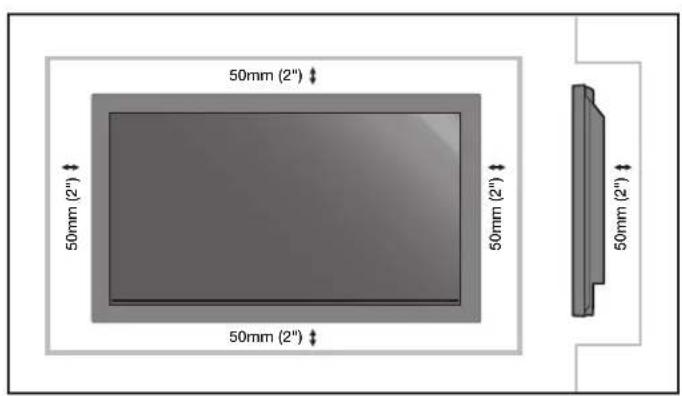

Installation 50mm (2")50mm (2")50mm (2")50mm (2")50mm (2") Abb. 2 Abb. 1 Schützende Unterlag Optionaler MonitorfußDeutsch-7 Montieren an eine Decke Stellen Sie sicher, dass die Decke stabil genug ist, um das Gewicht des Gerätes und der Montagevorrichtung dauernd auszuhalten und Erdbeben, unerwartete Erschütterungen und sonstige äußere Kräe zu widerstehen. Stellen Sie sicher, dass das Gerät an einen massiven Baukörper innerhalb der Decke wie z.B. einen Trägerbalken montiert wird. Sichern Sie den Monitor mit Schrauben, Federscheiben, Unterlegscheiben und Muttern. Montieren Sie das Gerät nicht an eine Stelle, die keine tragende Innenkonstruktion hat. Verwenden Sie keine Holzschrauben oder Ankerschrauben für die Montage. Montieren Sie das Gerät nicht an eine Zier- oder hängende Vorrichtung. Wartung Prüfen Sie regelmäßig, ob Schrauben locker sind, es Risse oder Verformungen gibt oder ein sonstiges Probleme innerhalb der Montagevorrichtung aufgetreten ist. Wenden Sie sich an qualiziertes Personal, wenn Sie ein Problem festgestellt haben. Prüfen Sie regelmäßig die Montagestelle auf Spuren von Schäden oder Schwächen, die im Laufe der Zeit aureten können. Bitte achten Sie auf Folgendes, wenn Sie eine Wand- oder Deckenmontage ausführen Wenn Sie Montagezubehör, das nicht von NEC genehmigt ist, verwenden möchten, muss es mindestens der VESA-kompatiblen (FDMlv1) Montagemethode entsprechen. NEC empehlt Ihnen dringend M8-Schrauben (mit der Länge von 16mm + Haltebügelstärke) zu verwenden. Wenn die zu verwendenden Schrauben länger als 16 mm sind, prüfen Sie bitte die Lochtiefe. (Empfohlene Befestigungskra: 1125 - 1375N·cm) NEC empehlt Montageschnittstellen, die dem UL1678- Standard in Nordamerika entsprechen. Ausrichtung Wenn Sie die Anzeige im Hochformat haben möchten, drehen Sie bitte den Monitor im Uhrzeigersinn, so dass die linke Seite oben liegt und die LED unten liegt. Dies ermöglicht eine ausreichende Belüung und hil die Lebensdauer des Monitors zu verlängern. Eine schlechte Belüung kann die Lebensdauer des Monitors verkürzen.

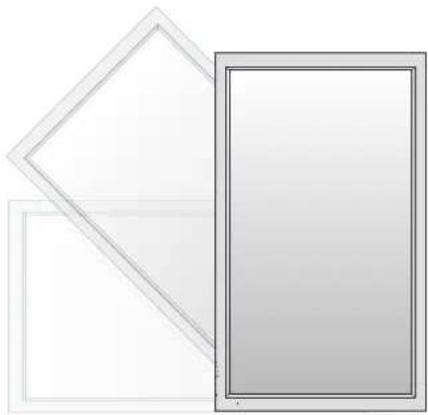

Wenn der Monitor im Hochformat verwendet wird, stellen Sie bitte den Ventilator unter OPTION2 im OSD-Menü auf EIN. Kabelverwaltung Verwenden Sie die beigelegten Kabelschellen, um das Netzkabel und die Signal- und Audiokabel hinter dem Monitor zusammenzubinden. So bringen Sie die Kabelschellen an:

1. Bringen Sie die Kabelschellen an dem Monitor an.

Stecken Sie den Anker der Schelle in das Loch an der Monitorrückwand. 4 Kabelschellen werden mitgeliefert. Es gibt 4 Ankerlöcher an dem Monitor.

2. Wickeln Sie bitte, nachdem die Kabelschelle an dem

Monitor angebracht wurde, das Band um die Kabel. Stecken Sie das Band in den Schlitz in der Nähe des Ankers. Ziehen Sie das Band, bis die Kabel festgebunden sind. Die Schellen wurden dafür entworfen, dass sie an Ort und Stelle bleiben. Nach dem Anbringen ist es schwierig die Schellen zu entfernen.

3. Die Kabel können zu der rechten oder linken Seite der

Schelle geführt werden. Verwenden Sie die gerielten Bänder, um die Kabel ihre Länge entlang zusammen zu sichern. Stellen Sie sicher, dass die Kabel völlig gehalten werden. So entfernen Sie die Kabelschellen: Drehen Sie mit einer Zange die Schelle um 90 Grad und ziehen sie dann heraus. Es kann passieren, dass die Schelle im Laufe der Zeit abschwächt und durch das Entfernen beschädigt wird. Installation - Fortsetzung Löcher für SchellenankerAnkerSchlitzGeschlossene Schelle Gerät Haltebügel Haltebügelstärke Schraube 16mm Die Schraubenlänge sollte der Lochtiefe (16mm ) + Haltebügel-stärke gleichen. EXIT MUTEINPUT EXIT MUTEINPUT EXIT MUTEINPUTDeutsch-8 Verwenden der Fernbedienung: Batterien in die Fernbedienung einlegen. Die Fernbedienung wird durch AA-Batterien betrieben. So legen Sie Batterien in die Fernbedienung ein: A. Drücken Sie die Abdeckung und schieben sie auf. B. Richten Sie die Batterien nach den Zeichen (+) und (-) innerhalb des Batteriefachs aus. C. Setzen Sie die Abdeckung wieder auf. VORSICHT: Eine falsche Verwendung von Batterien kann zu einem Leck oder einer Explosion führen. NEC empehlt Ihnen folgendermaßen mit Batterien umzugehen: Richten Sie die Zeichen (+) und (-) an der Batterie auf die Zeichen (+) und (-) an dem Batteriefach aus, wenn Sie AA-Batterien einlegen. Verwenden Sie nicht gleichzeitig unterschiedliche Batteriemarken. Verwenden Sie nicht gleichzeitig neue und alte Batterien oder unterschiedliche Batteriemarken. Eine verkürzte Batterielebensdauer oder ein Auslauf der Batterieüssigkeit kann die Folge sein. Entfernen Sie sofort aufgebrauchte Batterien, um ein Auslaufen der Batterieüssigkeit in das Batteriefach zu vermeiden. Berühren Sie ausgelaufene Batterieüssigkeit nicht. Diese ist für die Haut schädlich. Lassen Sie die Fernbedienung nicht fallen bzw. behandeln Sie sie nicht unsachgemäß. Lassen Sie die Fernbedienung nicht nass werden. Wenn die Fernbedienung nass geworden ist, wischen Sie sie sofort ab. Setzen Sie die Fernbedienung weder übermäßiger Wärme noch Feuchtigkeit aus. Werfen Sie keine Batterien ins Feuer. Bitte entsorgen Sie verbrauchte Batterien gemäß den Gesetzen oder umweltschutzbezogenen Vorschrien in Ihrem Land/Region. Ersetzen Sie die alte Batterien nur durch herkömmliche nichtwiederauadbare Alkali- oder Manganbatterien. Es besteht eine Explosionsgefahr, wenn Batterien falsch ersetzt werden.

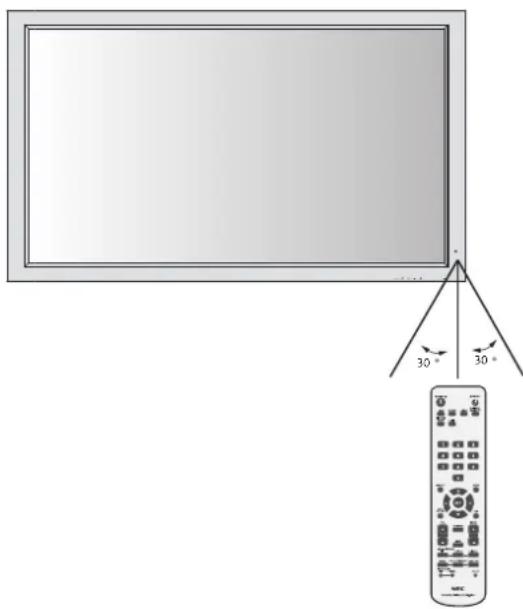

Betriebsbereich der Fernbedienung Richten Sie die Fernbedienung auf den Fernbedienungssensor am Monitor, während Sie Tasten drücken. Die maximale Betriebsentfernung der Fernbedienung zwischen dem Fernbedienungssensor an der Frontseite des Monitors und der Fernbedienung beträgt 7 m (23 Fuß). Der maximale zulässige horizontale und vertikale Winkel von der Fernbedienung und dem Fernbedienungssensor beträgt 30 Grad innerhalb eines Abstands von 3,5 m (11,5 Fuß). VORSICHT Die Fernbedienung funktioniert möglicherweise nicht, wenn der Fernbedienungssensor am Plasma-Monitor direktem Sonnenlicht oder starkem künstlichen Licht ausgesetzt ist oder wenn sich zwischen dem Sensor und der Fernbedienung ein Hindernis bendet. Umgang mit der Fernbedienung Önen Sie nur dann die Fernbedienung, wenn Sie Batterien einlegen oder entfernen müssen. Lassen Sie kein Wasser oder sonstige Flüssigkeit auf die Fernbedienung tropfen. Wenn die Fernbedienung nass geworden ist, wischen Sie sie sofort ab. Setzen Sie die Fernbedienung weder Hitze noch Dampf aus. HINWEIS: Entfernen Sie die Batterien, wenn die Fernbedienung eine längere Zeit nicht gebraucht wird. Installation - Fortsetzung EXIT MUTEINPUT

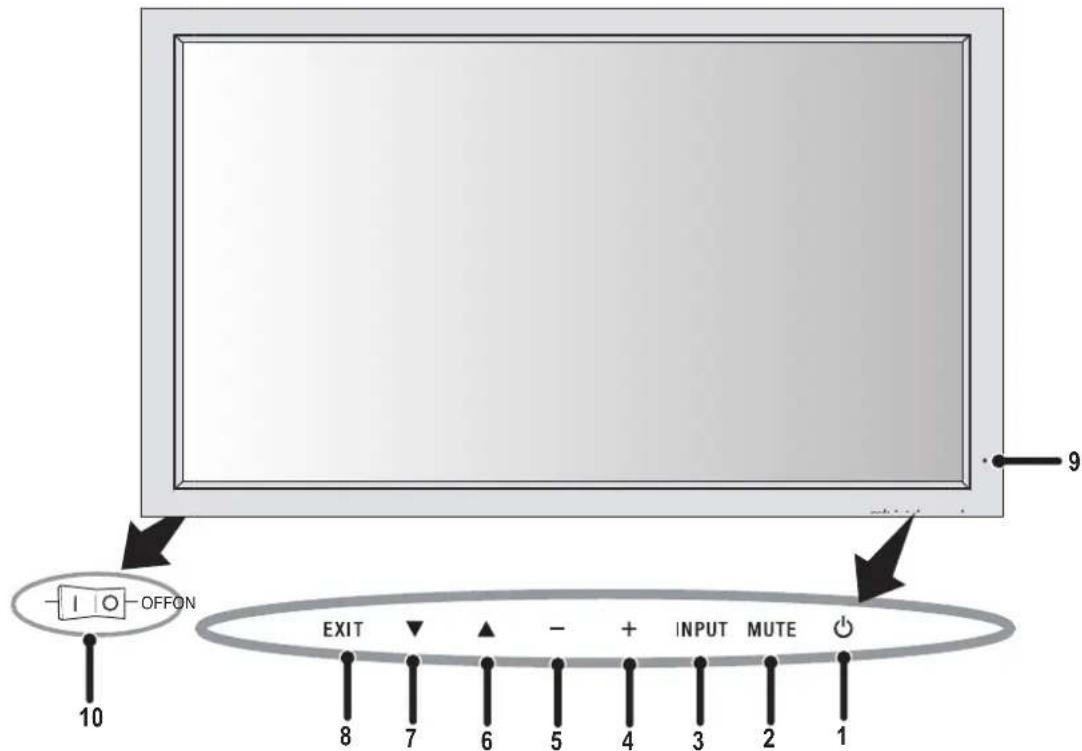

30Deutsch-9 Bezeichnung und Funktion der Teile Bedienfeld

Mit dieser Taste schalten Sie das Gerät ein bzw. in den Standby-Modus.

Mit dieser Taste schalten Sie die Stummfunktion ein/aus.

Mit dieser Taste schalten Sie zwischen verschiedenen Eingabequellen um. Sie dient als Eingabetaste im OSD-Menü.

Mit dieser Taste erhöhen Sie den Einstellwert im OSD- Menü.

Mit dieser Taste verringern Sie den Einstellwert im OSD- Menü.

Wenn das OSD-Menü nicht aktiv ist, erhöht diese Taste die Lautstärke. Wenn das OSD-Menü aktiv ist, bewegt diese Taste die Auswahlmarkierung im Menü nach oben.

Wenn das OSD-Menü nicht aktiv ist, verringert diese Taste die Lautstärke. Wenn das OSD-Menü aktiv ist, bewegt diese Taste die Auswahlmarkierung im Menü nach unten.

Wenn das OSD-Menü nicht aktiv ist, ru diese Taste das OSD-Menü auf. Wenn das OSD-Menü aktiv ist, schließen Sie mit dieser Taste das vorliegende Menü und springen zum vorherigen Menü zurück.

9) Fernbedienungssensor und Betriebsanzeige

Der Sensor empfängt die Signale von der drahtlosen Fernbedienung. Die LED leuchtet grün, wenn der Monitor in Betrieb ist. Die LED leuchtet rot, wenn der Monitor im Standby-Modus ist. Die LED leuchtet orange, wenn der Monitor im Energiesparmodus ist. Die Betriebsanzeige blinkt rot, wenn der Monitor einen Fehler erkannt hat. Wenden Sie sich in diesem Fall an qualiziertes Personal.

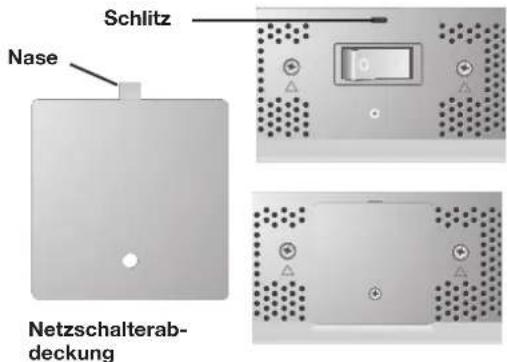

Mit diesem Kippschalter schalten Sie die Netzstromzufuhr ein/aus. Modus Betriebsanzeigelicht Eingeschaltet Grün Standby Rot Energiesparmodus Orange Diagnose (Fehlererkennung) Blinkt rot EXIT MUTEINPUT

HINWEIS: Der Stromschalter schaltet das Gerät nicht aus. Verwenden Sie den Netzschalter, um das Gerät auszuschalten.Deutsch-10 EXTERNAL CONTROL OUT

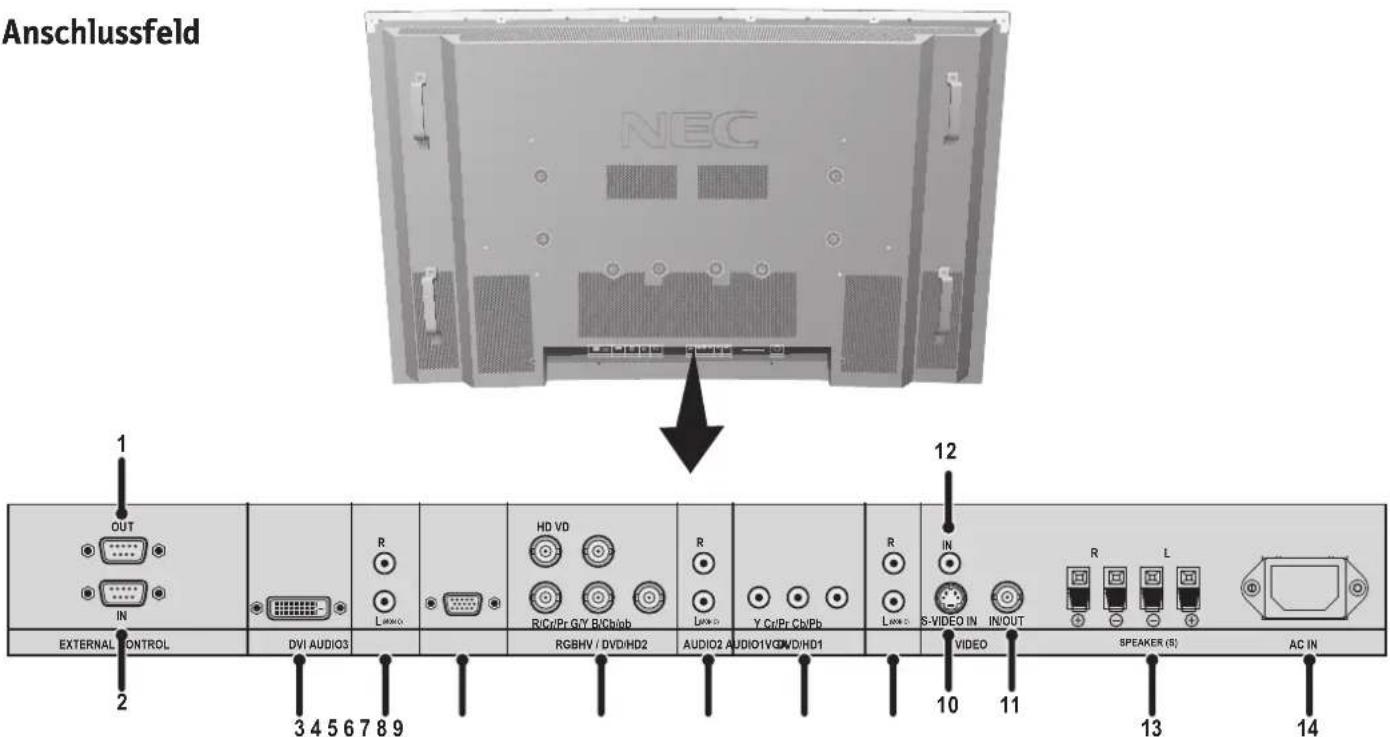

Bezeichnung und Funktion der Teile

1) EXTERNAL CONTROL OUT (D-Sub 9-polig)

Verbinden Sie den RS-232C-Ausgang mit einem zweiten Monitor.

2) EXTERNAL CONTROL (D-Sub 9-polig)

Verbinden Sie den RS-232C-Eingang mit einem externen Gerät wie z.B. einem PC, um die RS-232C-Funktionen zu steuern.

Dieser Anschluss nimmt RGB-Signale von einem mit einem digitalen RGB-Ausgang ausgestatteten Computer oder HDTV-Gerät auf.

Dieser Anschluss nimmt Audiosignale von einem externen Gerät wie z.B. einem Computer, Videokassettenrekorder oder DVD-Player auf.

5) VGA (Mini-D-Sub 15-polig)

Dieser Anschluss dient als analoger Computereingang oder -ausgang. Wählen Sie “D-SUB SIGNAL” unter OPTION1 im OSD- Menü, um einen richtigen Betrieb sicherzustellen.

RGBHV: Dieser Anschluss nimmt RGB-Signale von einem RGB-Gerät auf.Ein Sync-auf-Grün-Signal kann mit dem G-Anschluss verbunden werden. DVD/HD2: Dieser Anschluss kann ein Gerät wie z.B. einen DVD-Player, ein HDTV-Gerät oder einen Digitalempfänger aufnehmen. Dieser Eingang kann mit einer RGB- oder Component- Quelle zusammen verwendet werden. Wählen Sie BNC SIGNAL unter OPTION1 im OSD-Menü, um einen richtigen Betrieb sicherzustellen.

Dieser Anschluss nimmt Audiosignale von einem externen Gerät wie z.B. einem Computer, Videokassettenrekorder oder DVD-Player auf.

Dieser Anschluss kann ein Gerät wie z.B. einen DVD- Player, ein HDTV-Gerät oder einen Digitalempfänger aufnehmen.

Dieser Anschluss nimmt Audiosignale von einem externen Gerät wie z.B. einem Computer, Videokassettenrekorder oder DVD-Player auf.

Dieser Eingang nimmt S-Videosignale auf.

Dieser Anschluss dient als Composite-Videoeingang oder -ausgang.

Dieser Anschluss dient als Composite-Videoeingang.

13) EXTERNAL SPEAKER (L und R)

Hier schließen Sie optionale Lautsprecher an. Diese Anschlüsse geben Audiosignale von AUDIO 1, 2 und 3 zu externen Lautsprechern aus. HINWEIS: Diese Anschlüsse sind für eine Lautsprecherleistung von 8W + 8W (8 Ohm) geeignet.

Hier schließen Sie das beigelegte Netzkabel an. Information: Verwenden Sie die Anschlüsse DVD/HD1 oder DVD/HD2 für die Y/Cb/Cr-Verbindungen. Es gibt drei SCART-Verbindungsmöglichkeiten: SCART1: Verbinden Sie R/G/B mit den Anschlüssen DVD/HD2 und Composite-Sync. mit dem Anschluss HD. SCART2: Verbinden Sie R/G/B mit den Anschlüssen DVD/HD2 und Composite-Sync. mit dem Anschluss VIDEO1. SCART3: Verbinden Sie und Composite-Sync. mit dem Anschluss VGA. AnschlussfeldDeutsch-11 Bezeichnung und Funktion der Teile - Fortsetzung

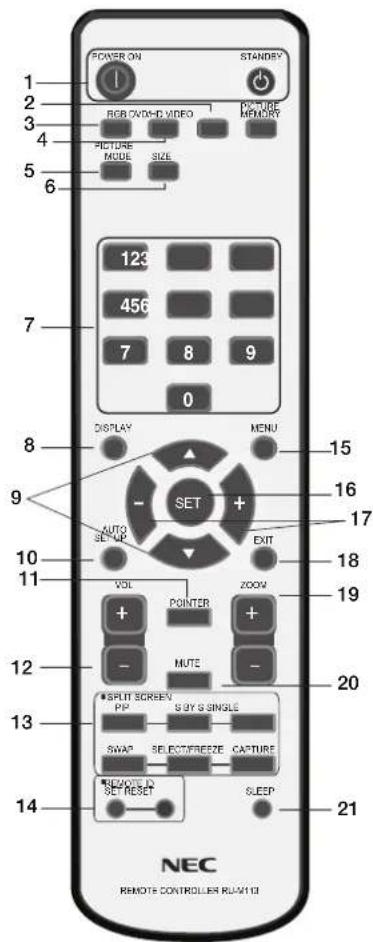

Mit dieser Taste schalten Sie das Gerät ein bzw. in den Standby-Modus. *Leuchtet die Betriebsanzeige am Monitor nicht, dann funktioniert keine Steuerung.

Mit dieser Taste schalten Sie VIDEO als Eingabesignalquelle ein.

Mit dieser Taste schalten Sie RGB als Eingabesignalquelle ein.

Mit dieser Taste schalten Sie DVD/HD als Eingabesignalquelle ein.

Mit dieser Taste schalten Sie den Bild-Modus zwischen den Optionen [STANDARD], [HELL], [CINEMA1], [CINEMA2] und [DEFAULT] um. STANDARD: für das Anzeigen in einem hellen Raum geeignet HELL: helleres Bild als STANDARD. CINEMA1, 2: für das Anzeigen von z.B. Kinolmen in einem dunklen Raum geeignet DEFAULT: Werkseinstellungen

Mit dieser Taste stellen Sie das Seitenverhältnis des Bildes ein.

Mit diesen Tasten stellen Sie die REMOTE ID ein.

Mit dieser Taste blenden Sie die Informationsanzeige auf dem Bildschirm ein/aus.

Mit diesen Tasten bewegen Sie die Auswahlmarkierung nach oben bzw. unten.

Mit dieser Taste starten Sie die automatischen Einstellungen für TAKTPHASE, TAKT und POSITION. (Nur beim analogen RGB-Signaleingang)

Mit dieser Taste schalten Sie den Zeiger ein/aus.

Mit diesen Tasten erhöhen/verringern Sie die Lautstärke.

PIP: Bild-im-Bild-Modus. S BY S: Bild-neben-Bild-Modus. SINGLE: Mit dieser Taste kehren Sie zum Normalmodus zurück. SWAP: Mit dieser Taste vertauschen Sie die Multianzeigebilder. Wenn die Funktion QUICK SWAP (siehe Option4 im OSD-Menü) auf EIN gestellt ist, dann können Sie mit der Taste SWAP den Signaleingang (im SINGLE- Anzeigemodus) umschalten. SELECT/FREEZE: Mit dieser Taste wählen Sie, welcher Eingang im Multianzeigemodus aktiviert wird. Wenn die Funktion STANDBILD (siehe Option4 im OSD-Menü) aktiv ist, dann können Sie mit der Taste SELECT/FREEZE Standbilder auf dem Teilfenster anzeigen. CAPTURE : Mit dieser Taste nehmen Sie ein Standbild auf.

Mit dieser Taste aktivieren Sie die Funktion REMOTE ID.

Mit dieser Taste schalten Sie das Menü ein/aus.

Mit dieser Taste bestätigen Sie Ihre Auswahl.

Mit diesen Tasten erhöhen bzw. verringern Sie den Einstellwert.

Mit dieser Taste kehren Sie zum vorherigen Menü zurück.

Mit diesen Tasten vergrößern bzw. verkleinern Sie das Bild.

Mit dieser Taste lassen Sie die Audioausgabe verstummen.

Mit dieser Taste steuern Sie den Schlaf-Timer. HINWEIS: Die Tasten, die hier nicht beschrieben sind, haben keine Wirkung auf dem PlasmaSync- Monitor.

FernbedienungsfunktionenDeutsch-12 STROMSCHALTER So schalten Sie den Betrieb des Gerätes ein oder aus:

1. Stecken Sie das Netzkabel in eine Netzsteckdose.

2. Drücken Sie den Stromschalter (an dem Gerät).

Die Betriebsanzeige am Monitor leuchtet rot und das Gerät bendet sich im STANDBY-Modus.

3. Drücken Sie die Taste POWER ON auf der

Fernbedienung. Die Betriebsanzeige am Monitor leuchtet grün, wenn das Gerät in Betrieb ist.

4. Drücken Sie die Taste STANDBY (auf der Fernbedienung)

oder den Stromschalter (am Gerät), um den Betrieb des Gerätes auszuschalten. AUSGABE Drücken Sie die Taste DISPLAY (AUSGABE) auf der Fernbedienung, um die Monitoreinstellungen anzuzeigen. Die Anzeige auf dem Bildschirm ändert sich, wann immer die Taste DISPLAY (AUSGABE) gedrückt wird. Die angezeigte Information wird nach 3 Sekunden ausgeblendet. DIGITALES ZOOMEN Die digitale Zoomfunktion kann die Bildposition ändern oder das Bild auf dem Bildschirm vergrößern.

1. Stellen Sie sicher, dass die Funktion ZOOM NAVIG. nicht

aktiv ist. Drücken Sie die ZOOM-Taste (+ oder -), um die Lupe anzuzeigen. Drücken Sie die Taste ZOOM +, um das Bild zu vergrößern. Drücken Sie die Taste ZOOM -, um das Bild zu verkleinern. Verwenden Sie die Tasten AUF, AB, PLUS und MINUS, um die Position des Bildes zu ändern.

2. Drücken Sie die Taste POINTER, um den Zeiger

auszublenden. POINTER Verwenden Sie den Zeiger, um auf eine bestimmte Stelle auf dem Bildschirm zu deuten. Verwenden Sie die Tasten AUF, AB, PLUS und MINUS, um die Position des Zeigers zu ändern. Netzschalterabdeckung Eine Abdeckung für den Netzschalter ist mit dem Monitor mitgeliefert. Verwenden Sie diese Abdeckung, um ein versehentliches Ausschalten des Gerätes zu vermeiden. Stecken Sie die Nase der Abdeckung in den Schlitz am Monitor. Befestigen Sie anschließend mit der beigelegten Schraube die Abdeckung an dem Monitor. Bezeichnung und Funktion der Teile - Fortsetzung Nase Schlitz EXIT MUTEINPUTOFFON Netzschalterab-deckungDeutsch-13

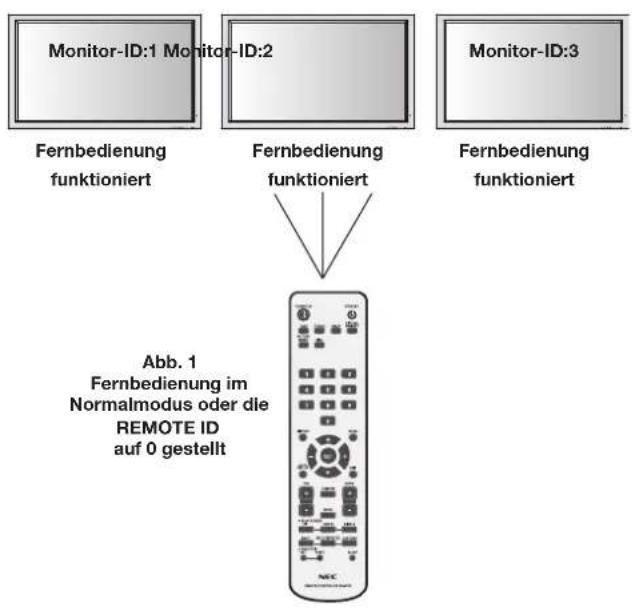

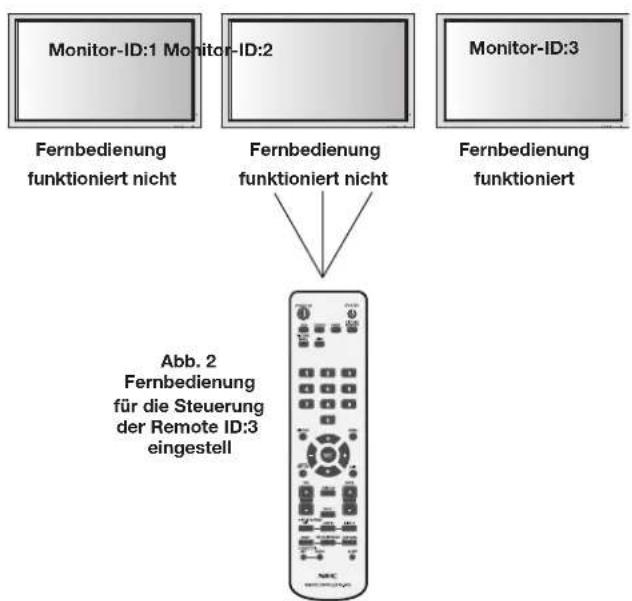

FERNBEDIENUNGS-ID Die dem Monitor beigelegte Fernbedienung kann bis zu 26 Monitore steuern. Hierzu wird der FERNBEDIENUNGS- ID-Modus verwendet. Der FERNBEDIENUNGS- ID-Modus arbeitet in Verbindung mit der Monitor- ID, um die Steuerung von bis zu 26 Monitoren zu ermöglichen. Wenn z.B. mehrere Monitore an einer Stelle verwendet werden, dann steuert die Fernbedienung im Normalmodus gleichzeitig jeden Monitor (Abb. 1). Im FERNBEDIENUNGS-ID-Modus steuert die Fernbedienung dann nur einen bestimmten Monitor in der Gruppe (Abb. 2).

SO STELLEN SIE DIE FERNBEDIENUNGS-ID

EIN Halten Sie die Taste REMOTE ID SET auf der Fernbedienung gedrückt und geben mit Hilfe der Nummerntasten die Monitor-ID (1-26) des Monitors ein. Dann können Sie mit der Fernbedienung den Monitor, der die bestimmte Monitor-ID-Nummer hat, steuern. Wenn 0 gewählt wird oder die Fernbedienung im Normalmodus ist, empfangen alle Monitore die Signale von der Fernbedienung.

SO VERWENDEN SIE DEN

FERNBEDIENUNGS-ID-MODUS ID-Modus - Drücken Sie die Taste REMOTE ID SET für 2 Sekunden, um den ID-Modus zu aktivieren. Normalmodus - Drücken Sie erneut die Taste REMOTE ID SET für 2 Sekunden, um zum Normalmodus zurückzukehren. Dem Monitor muss eine Monitor-ID-Nummer zugewiesen werden, um diese Funktion verwenden zu können. Die Monitor-ID-Nummer kann unter OPTION3 im OSD-Menü zugewiesen werden (siehe Seite 17). Wenn die Monitor-ID auf ALL eingestellt ist, dann steuert die Fernbedienung die Monitoren unabhängig der Monitor- ID. Fernbedienungs-ID-Funktion Bezeichnung und Funktion der Teile - Fortsetzung Abb. 1Fernbedienung im Normalmodus oder die REMOTE ID auf 0 gestelltMonitor-ID:1 Monitor-ID:2Fernbedienung funktioniertFernbedienung funktioniertMonitor-ID:3Fernbedienung funktioniertMonitor-ID:1 Monitor-ID:2Fernbedienung funktioniert nichtAbb. 2Fernbedienung für die Steuerung der Remote ID:3 eingestellMonitor-ID:3Fernbedienung funktioniertFernbedienung funktioniert nichtDeutsch-14 Fehlerbehebung Kein Bild Das Signalkabel muss richtig mit der Grakkarte des Computers verbunden werden. Die Grakkarte muss richtig in ihrem Steckplatz sitzen. Sowohl der Monitor als auch der Computer muss eingeschaltet werden. Stellen Sie sicher, dass die Einstellung der Grakkarte einen unterstützten Modus verwendet. (Entnehmen Sie bitte dem Handbuch Ihrer Grakkarte bzw. Ihres Computersystems Anweisungen zum Ändern des Anzeigemodus.) Prüfen Sie die Kompatibilität des Monitors und der Grakkarte. Verwenden Sie die empfohlenen Einstellungen. Prüfen Sie den Signalkabelanschluss auf verbogene oder fehlende Kontaktstie. Der Stromschalter funktioniert nicht Ziehen Sie das Netzkabel des Monitors aus der Steckdose heraus, um den Monitor auszuschalten und zurückzusetzen. Bildverharrung Nehmen Sie bitte zur Kenntnis, dass man mit der Plasma- Technologie eine sogenannte Bildverharrungserscheinung erleben kann. Wenn ein Nachbild bzw. Geisterbild auf dem Bildschirm zu sehen ist, dann handelt es sich um eine Bildverharrung. Im Gegensatz zu Kathodenstrahlmonitoren ist die Bildverharrung auf einem Plasma-Monitor nicht dauerha. Trotzdem sollte das Anzeigen von sich nicht bewegenden Bildern für eine längere Zeit vermieden werden. Um die Bildverharrung zu beseitigen, schalten Sie bitte den Monitor für genau so lange aus, wie die Anzeigedauer des vorherigen Bildes war. Wenn ein Bild z.B. für eine Stunde auf dem Bildschirm angezeigt wurde und es nun ein Nachbild gibt, dann sollten Sie den Monitor für eine Stunde ausschalten, um das Geisterbild zu beseitigen. HINWEIS: Wie für alle Ihre Anzeigegeräte empehlt Ihnen NEC DISPLAY SOLUTIONS , dass Bilder angezeigt werden, die sich bewegen. Ein Bildschirmschoner wird für die Zeit empfohlen, in der der Bildschirm im Leerlauf ist. Bitte schalten Sie den Bildschirm aus, wenn er nicht verwendet wird. Das Bild ist unstabil, unscharf oder schwimmt etwas Das Signalkabel muss richtig mit dem Plasma-Monitor, Computer oder anderen Eingabegerät verbunden werden. Nehmen Sie die Anzeigeeinstellungen im OSD-Menü inklusive der Einstellung der Funktion Taktphase vor. Die Anzeigeinstellungen im OSD-Menü müssen eventuell modiziert werden, wenn Sie den Anzeigemodus ändern. Prüfen Sie die Kompatibilität des Monitors und der Grakkarte. Verwenden Sie die empfohlenen Signalfrequenzen. Bild vom Component-Signal erscheint grünlich Prüfen Sie, ob der Eingang DVD/HD gewählt ist. Die LED am Monitor leuchtet nicht (keine grüne oder rote Farbe zu sehen) Das Netzkabel muss angeschlossen werden und der Netzschalter muss auf ON gestellt werden.

Rote LED am Monitor blinkt Möglicherweise ist ein Fehler aufgetreten. Wenden Sie sich bitte an den nächsten von NEC DISPLAY SOLUTIONS beauragten Kundendienst. Die Größe des Bildes ist nicht angemessen Nehmen Sie die Anzeigeeinstellungen im OSD-Menü vor, um den Takt zu ändern. Stellen Sie sicher, dass die Einstellung der Grakkarte einen unterstützten Modus verwendet. (Entnehmen Sie bitte dem Handbuch Ihrer Grakkarte bzw. Ihres Computersystems Anweisungen zum Ändern des Anzeigemodus.) Mit der ausgewählten Auösung wird das Bild nicht richtig angezeigt Önen Sie das OSD-Menü SIGNAL INFORMATION und prüfen, ob eine passende Auösung gewählt wurde. Wenn nicht, wählen Sie bitte eine passende Auösung aus. Kein Ton Prüfen Sie, ob das Lautsprecherkabel richtig verbunden ist. Prüfen Sie, ob die Stummfunktion aktiviert ist. Prüfen Sie, ob die Lautstärke auf Minimum gestellt wurde. HINWEIS: Es ist möglich, Töne von einer Audioquelle anders als der Videoquelle wiederzugeben. RS-232C funktioniert nicht Prüfen Sie die Einstellung der Funktion RS-232 SET im Menü OPTION2. Fernbedienung funktioniert nicht Stellen Sie sicher, dass die Batterien richtig eingelegt wurden. Prüfen Sie die Ladung der Batterien. Richten Sie bitte die Fernbedienung direkt auf den Sensor am Monitor. Prüfen Sie, ob die Fernbedienung im Remote ID-Modus ist. Die Fernbedienung funktioniert möglicherweise nicht, wenn der Fernbedienungssensor am Monitor direktem Sonnenlicht oder starkem künstlichen Licht ausgesetzt ist. Prüfen Sie die Einstellung der Funktion IR REMOTE im Menü OPTION3.
