• Contenidos del Embalaje Monitor de Plasma Mando a Distancia y Baterías AA Cable de alimentación Manual de Usuario (CD-ROM) Guía de Inicio (Papel / CD-ROM) Tapa y Tornillo del Interruptor de Alimentación Principal Sujetacables

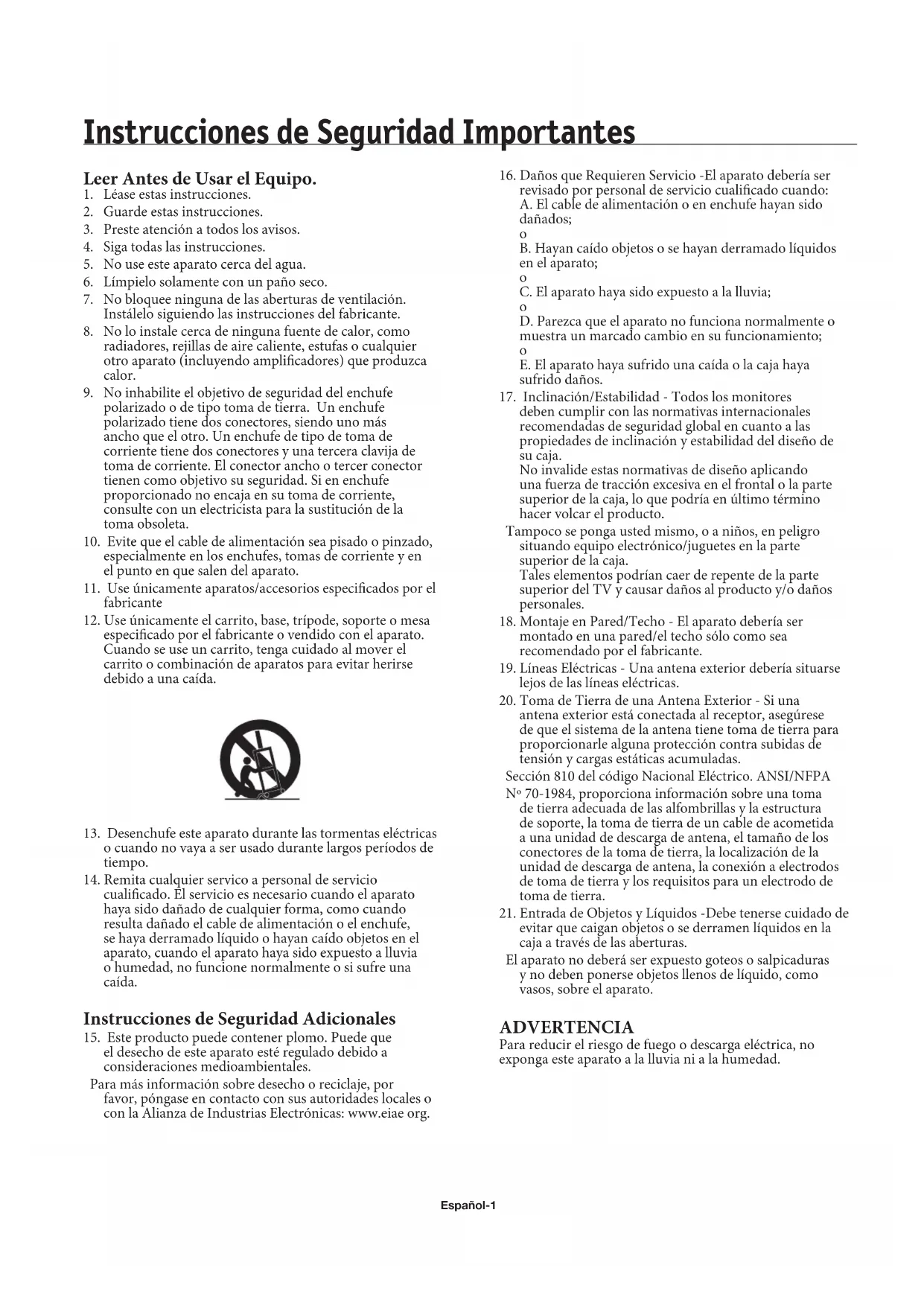

3. Preste atención a todos los avisos.

4. Siga todas las instrucciones.

5. No use este aparato cerca del agua.

6. Límpielo solamente con un paño seco.

7. No bloquee ninguna de las aberturas de ventilación.

Instálelo siguiendo las instrucciones del fabricante.

8. No lo instale cerca de ninguna fuente de calor, como

radiadores, rejillas de aire caliente, estufas o cualquier otro aparato (incluyendo amplicadores) que produzca calor.

9. No inhabilite el objetivo de seguridad del enchufe

polarizado o de tipo toma de tierra. Un enchufe polarizado tiene dos conectores, siendo uno más ancho que el otro. Un enchufe de tipo de toma de corriente tiene dos conectores y una tercera clavija de toma de corriente. El conector ancho o tercer conector tienen como objetivo su seguridad. Si en enchufe proporcionado no encaja en su toma de corriente, consulte con un electricista para la sustitución de la toma obsoleta.

10. Evite que el cable de alimentación sea pisado o pinzado,

especialmente en los enchufes, tomas de corriente y en el punto en que salen del aparato.

11. Use únicamente aparatos/accesorios especicados por el

especicado por el fabricante o vendido con el aparato. Cuando se use un carrito, tenga cuidado al mover el carrito o combinación de aparatos para evitar herirse debido a una caída.

13. Desenchufe este aparato durante las tormentas eléctricas

o cuando no vaya a ser usado durante largos períodos de tiempo.

14. Remita cualquier servico a personal de servicio

cualicado. El servicio es necesario cuando el aparato haya sido dañado de cualquier forma, como cuando resulta dañado el cable de alimentación o el enchufe, se haya derramado líquido o hayan caído objetos en el aparato, cuando el aparato haya sido expuesto a lluvia o humedad, no funcione normalmente o si sufre una caída. Instrucciones de Seguridad Adicionales

15. Este producto puede contener plomo. Puede que

el desecho de este aparato esté regulado debido a consideraciones medioambientales. Para más información sobre desecho o reciclaje, por favor, póngase en contacto con sus autoridades locales o con la Alianza de Industrias Electrónicas: www.eiae org.

16. Daños que Requieren Servicio -El aparato debería ser

revisado por personal de servicio cualicado cuando: A. El cable de alimentación o en enchufe hayan sido dañados;

B. Hayan caído objetos o se hayan derramado líquidos en el aparato;

C. El aparato haya sido expuesto a la lluvia;

D. Parezca que el aparato no funciona normalmente o muestra un marcado cambio en su funcionamiento;

E. El aparato haya sufrido una caída o la caja haya sufrido daños.

17. Inclinación/Estabilidad - Todos los monitores

deben cumplir con las normativas internacionales recomendadas de seguridad global en cuanto a las propiedades de inclinación y estabilidad del diseño de su caja. No invalide estas normativas de diseño aplicando una fuerza de tracción excesiva en el frontal o la parte superior de la caja, lo que podría en último término hacer volcar el producto. Tampoco se ponga usted mismo, o a niños, en peligro situando equipo electrónico/juguetes en la parte superior de la caja. Tales elementos podrían caer de repente de la parte superior del TV y causar daños al producto y/o daños personales.

18. Montaje en Pared/Techo - El aparato debería ser

montado en una pared/el techo sólo como sea recomendado por el fabricante.

19. Líneas Eléctricas - Una antena exterior debería situarse

lejos de las líneas eléctricas.

20. Toma de Tierra de una Antena Exterior - Si una

antena exterior está conectada al receptor, asegúrese de que el sistema de la antena tiene toma de tierra para proporcionarle alguna protección contra subidas de tensión y cargas estáticas acumuladas. Sección 810 del código Nacional Eléctrico. ANSI/NFPA Nº 70-1984, proporciona información sobre una toma de tierra adecuada de las alfombrillas y la estructura de soporte, la toma de tierra de un cable de acometida a una unidad de descarga de antena, el tamaño de los conectores de la toma de tierra, la localización de la unidad de descarga de antena, la conexión a electrodos de toma de tierra y los requisitos para un electrodo de toma de tierra.

21. Entrada de Objetos y Líquidos -Debe tenerse cuidado de

evitar que caigan objetos o se derramen líquidos en la caja a través de las aberturas. El aparato no deberá ser expuesto goteos o salpicaduras y no deben ponerse objetos llenos de líquido, como vasos, sobre el aparato. ADVERTENCIA Para reducir el riesgo de fuego o descarga eléctrica, no exponga este aparato a la lluvia ni a la humedad. Instrucciones de Seguridad ImportantesEspañol-2 AdvErtEnciA PARA PREVENIR RIESGOS DE FUEGO O ELÉCTRICOS, NO EXPONGA ESTA UNIDAD A LA LLUVIA O A LA HUMEDAD. NO USE EL ENCHUFE POLARIZADO DE ESTE APARATO CON UNA TOMA DE CABLE DE PROLONGACIÓN U OTRAS TOMAS A MENOS QUE LAS CONEXIONES DEL ENCHUFE PUEDAN INSERTARSE TOTALMENTE. NO ABRA LA CAJA, YA QUE EN SU INTERIOR HAY COMPONENTES DE ALTO VOLTAJE. REMITA CUALQUIER SERVICIO A PERSONAL DE SERVICIO CUALIFICADO. PrEcAución PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, ASEGÚRESE DE QUE EL CABLE DE ALIMENTACIÓN ESTÉ DESENCHUFADO DE LA TOMA DE PARED. PARA DESCONECTAR TOTALMENTE LA ALIMENTACIÓN DE LA UNIDAD, POR FAVOR, DESCONECTE EL CABLE DE ALIMENTACIÓN DE LA TOMA CA. NO QUITE LA TAPA (O LA PARTE POSTERIOR). NO HAY PIEZAS QUE PUEDAN SER REAPARADAS POR EL USUARIO EN EL INTERIOR. REMITA CUALQUIER SERVICIO A PERSONAL DE SERVICIO CUALIFICADO. Este símbolo avisa al usuario de que el voltaje sin aislamiento del interior de la unidad puede tener suciente magnitud como para causar una descarga eléctrica. Por lo tanto, es peligroso hacer cualquier tipo de contacto con cualquier pieza de esta unidad. Este símbolo alerta al usuario de que se ha incluido documentación importante sobre el uso y mantenimiento de esta unidad. Por lo tanto, debería leerse con el n de evitar cualquier problema. Información Importante Declaración de Cumplimiento del Departamento Canadiense de Comunicaciones DOC: Este aparato digital Clase B cumple con todos los requisitos de la Normativa Canadiense para Equipos que Causan Interferencias. C-UL: Ostenta la Marca C-UL y cumple con las Normativas de Seguridad Canadienses de acuerdo con el CAN/CSA C22.2 Nº 60950-1. Información FCC

1. Use los cables especícos incluidos con el monitor en color P426Y0

(P42XP10), P506Y1 (P50XP10), ó P606Y2 (P60XP10) para que no interera con la recepción de radio y televisión. (1) Por favor, use el cable de alimentación suministrado o un equivalente para asegurar el cumplimiento del FCC. (2) Por favor, use un cable de señal de vídeo blindado, mini D-SUB de 15 pins a mini D-SUB de 15 pins con núcleos de ferrita en ambos extremos (no incluido).

2. Este equipo ha sido probado y se considera que cumple con los límites

para un dispositivo digital de Clase B, según la parte 15 de las Normativas FCC. Estos límites están diseñados para proporcionar una protección adecuada contra interferencias dañinas en una instalación residencial. Este equipo genera, usa y puede irradiar energía con frecuencias de audio y, si no se instala y usa de acuerdo con las instrucciones, puede causar interferencias dañinas para las comunicaciones de radio. Sin embargo, no hay ninguna garantía de que estas interferencias no ocurran en una instalación particular. Si este equipo causa interferencias en la recepción de radio y televisión, lo que puede determinarse encendiendo y apagando el equipo, se anima al usuario a intentar corregir las interferencias mediante uno o más de los siguientes métodos. Reoriente o resitúe la antena receptora. Aumente la distancia entre el equipo y el receptor. Conecte el equipo a una toma de corriente de un circuito diferente del circuito al que está conectado el receptor. Consulte con su vendedor o con un técnico de radio/TV experimentado para recibir ayuda. Si es necesario, el usuario debería contactar con el vendedor o con un técnico de radio/TV para que le proporcionen sugerencias adicionales. El usuario puede encontrar el siguiente folleto, preparado por la Comisión Federal de Comunicaciones, que puede resultarle de ayuda: “Cómo identicar y Resolver Problemas de Interferencias de Radio-TV.” Este folleto lo facilita la Ocina de Impresión del Gobierno de los EE.UU., Washington, D.C., 20402, Almacén Nº 004-000-00345-4. ADVERTENCIA Este producto está equipado con enchufe de tres cables con toma de tierra - un enchufe que tiene una tercera conexión (toma de tierra). Este enchufe sólo encaja con una toma de corriente tipo toma de tierra. Si no puede insertar el enchufe en la toma, póngase en contacto con un electricista autorizado para sustituir la toma por otra con una toma de tierra adecuada. No inhabilite el objetivo de seguridad del enchufe de tipo toma de tierra.

PRECAUCIÓN: Por favor, use el cable de alimentación suministrado con esta pantalla de acuerdo con la siguiente tabla. Si no se ha suministrado un cable de alimentación con este aparato, por favor, póngase en contacto con su proveedor. Para todos los demás casos, por favor, use un cable de alimentación que se ajuste al voltaje CA de la toma de corriente y que haya sido aprobado y que cumpla con la normativa de seguridad de su país en particular. *Al usar el monitor PlasmaSync con su fuente de alimentación CA de 125-140V, use un cable de alimentación que se ajuste al voltaje de alimentación de la toma de corriente CA que se esté usando. Tipo de Enchufe Norteamérica Europeo Continental R.U. Chino Japonés Forma del Enchufe País Voltaje EE.UU./Canadá R.U. China JapónUE (excepto R.U.) 120* 230 220 100230Español-3 Precauciones de Seguridad y Mantenimiento Precauciones de Seguridad y Mantenimiento

PARA UN RENDMIENTO ÓPTIMO, POR

FAVOR, TENGA EN CUENTA LO SIGUIENTE AL CONFIGURAR Y USAR EL MONITOR: La pantalla de plasma está formada por pequeños elementos de imagen (células), de las cuales más del 99.99 por ciento son células activas. Puede que algunas células no se iluminen o permanezcan encendidas constantemente. Para un uso seguro y para evitar dañar la unidad, léase detenidamente y siga las siguientes instrucciones. NO ABRA EL MONITOR. No hay piezas que pueda reparar el usuario en el interior, y abrir o retirar las tapas puede exponerle a peligros de descargas o a otros riesgos. El fabricante no es responsable de ninguna herida o daño personal causados por un intento de reparación o una apertura de la tapa posterior por parte de personas no cualicadas. Remita cualquier servico a personal de servicio cualicado. No vierta ningún líquido en la caja ni use el monitor cerca del agua. No inserte objetos de ningún tipo en las ranuras de la caja, ya que podrían tocar puntos de voltaje peligrosos, lo que podría resultar dañino o fatal o causar una descarga eléctrica, fuego o una avería del equipo. No doble, pliegue ni dañe de ninguna otra forma el cable de alimentación. No ponga ningún objeto pesado sobre el cable de alimentación. Los daños en el cable pueden causar descargas o fuego. No sitúe este producto en una carretilla, soporte o mesa inclinados o inestables, ya que el monitor podría caer y producirse daños graves en el mismo. No lo use en un vehículo en movimiento, ya que la unidad podría caer o volcar y causar daños. El conector del cable de alimentación es el método principal para desconectar el sistema del suministro de alimentación. El monitor debería instalarse cerca de una toma de alimentación que sea fácilmente accesible. Este equipo debería conectarse a una toma PRINCIPAL con una conexión protectora de toma de tierra. No sitúe ningún objeto sobre el monitor y no use el monitor en exteriores. No use el enchufe polarizado de esta unidad en una cable de prolongación o con tomas de corriente a menos que las conexiones puedan insertarse totalmente. El cable de suministro de alimentación debe haber sido aprobado y cumplir con los estándares de seguridad de su país. (En Europa debería usarse el tipo H05VV-F 3G 1mm

En el RU, use un cable de alimentación con enchufe moldeado con aprobación BS que tenga un fusible (13A) negro con este monitor.

Use sólo una fuente de alimentación de con 100 V a 240 V 50 Hz/60 Hz CA. Un uso continuo con tensiones de línea superiores a 100 V a 240 V CA acortará la vida útil de la unidad, y podría incluso originar un peligro de fuego. Desenchufe el cable de alimentación durante las tormentas eléctricas o cuando no va a usarse la unidad durante un largo período. No use el monitor en áreas de altas temperaturas, húmedas, polvorientas o en las que haya aceite. No tape la rejilla del monitor. Limpie las áreas de ventilación de la pantalla de plasma usando un aspirador con un accesorio de boquilla de cepillo suave. Para asegurar una ventilación adecuada, las áreas de ventilación deben limpiarse mensualmente. Puede que sea necesaria una limpieza más frecuente, dependiendo del ambiente en el esté instalado que el monitor de plasma. Permita una ventilación adecuada alrededor del monitor, de forma que el calor pueda disiparse adecuadamente. No bloquee las aberturas de ventilación ni sitúe el monitor cerca de un radiador u otra fuente de calor. No ponga nada encima del monitor. Tenga cuidado al transportarlo. Guarde el embalaje para el transporte. Como ocurre con cualquier otra pantalla con base de fósforo (como un monitor CRT, por ejemplo), la luz emitida disminuirá gradualmente a lo largo de la vida útil de la Pantalla de Plasma. Para evitar la sulfurización, se recomienda encarecidamente no situar la unidad en un vestuario, un baño público o en un baño termal.

PRECAUCIÓN Desenchufe inmediatamente su monitor de la toma de la pared y pida servicio técnico a personal de servicio cualicado en las siguientes condiciones: Cuando el cable o el enchufe de la fuente de alimentación esté dañado. Si se ha derramado líquido o han caído objetos en el monitor. Si el monitor ha estado expuesto a lluvia o agua. Si el monitor se ha caído o la caja ha recibido daños. Si el monitor no funciona normalmente siguiendo las instrucciones de uso.

• Español-4 PRECAUCIÓN UNA COLOCACIÓN Y UN AJUSTE CORRECTOS DEL MONITOR PUEDEN REDUCIR LA FATIGA DEL OJO, EL HOMBRO Y EL CUELLO. COMPRUEBE LO SIGUIEN TE AL SITUAR EL MONITOR: Para un rendimiento óptimo, permita que caliente durante 20 minutos. Descanse sus ojos periódicamente enfocando un objeto situado a, al menos, 5 pies de distancia. Parpadee a menudo. Sitúe el monitor en un ángulo de 90 grados con respecto a las ventanas y otras fuentes de luz para minimizar el brillo y los reejos. Limpie la supercie del monitor con un trapo no abrasivo y sin pelusa. Evite el uso de usa solución limpiadora o un detergente para cristales. Ajuste los controles de brillo y contraste del monitor para mejorar la nitidez. Sométase a una revisión de los ojos regularmente. Ergonomía Para obtener los máximos benecios ergonómicos, recomendamos lo siguiente: Use los controles de Posición y Tamaño precongurados con señales estándar. Use la Conguración de Color precongurada. No use use como color principal el azul con un fondo oscuro, ya que es difícil de ver y puede producir fatiga en los ojos debido al contraste insuciente. Este equipo no debe utilizarse en una estación de trabajo para la visualización de videos según el BildscharbV. Para una información más detallada sobre la conguración de un ambiente de trabajo saludable, consulte la siguiente documentación. American National Standard for Human Factors Engineering of Visual Display Terminal Workstations ANSI-HFS Standard No. 100-1988 Publicado por: e Human Factors and Ergonomics Society C.P. 1369, Santa Monica, California 90406.

Limpiar el Panel Cuando el panel tenga polvo o esté sucio, límpielo con cuidado con un paño suave. No frote el panel con material áspero. No aplique presión sobre la supercie. No use un limpiador OA. Un limpiador OA causaría deterioro o decoloraría la supercie. Limpiar la Caja Desenchufe la fuente de alimentación. Límpie con cuidado la caja con un paño suave. Para limpiar la caja, humedezca el paño con un detergente neutro y agua. Luego pase límpie el polvo de la caja y luego pásele el paño húmedo. NOTA: La supercie de la caja está compuesta de muchos tipos de plástico. NO la limpie con un solvente de benceno, un detergente alcalino, un detergente con base de alcohol, un limpiacristales, un abrillantador, ni con detergente en polvo o insecticida. La caja no debería estar en contacto con goma o vinilo durante un período extenso de tiempo. Estos tipos de uidos y materiales pueden hacer que la pintura se deteriore, se agriete o se desprenda.

LIMPIAR LOS AGUJEROS DE

VENTILACIÓN Limpie las áreas de ventilación de la pantalla de plasma usando un aspirador con un accesorio de boquilla de cepillo suave. Para asegurar una ventilación adecuada, las áreas de ventilación deben limpiarse mensualmente. Puede que sea necesaria una limpieza más frecuente, dependiendo del ambiente en el esté instalado que el monitor de plasma.

Uso RecomendadoEspañol-5 Uso Recomendado - continuación Para evitar o minimizar la retención de imagen: Como todos los dispositivos de pantalla basados en fósforo y otras pantallas de plasma de gas, los monitores de plasma pueden ser susceptibles a la retención de imagen bajo ciertas circunstancias. Determinadas condiciones de operación, como una visualización continua de una imagen estática durante un período prolongado de tiempo, puede resultar en retención de imagen si no se toman las precauciones necesarias. Para proteger su inversión en este monitor de plasma, por favor, siga las siguientes directrices y recomendaciones para minimizar la aparición de la retención de imagen: Siempre habilite y use la función de salvapantallas de su ordenador cuando use una fuente de entrada proveniente del ordenador. Visualice una imagen móvil siempre que sea posible. Cambie la posición de la visualización del menú de vez en cuando. Apague el monitor cada vez que acabe de usarlo. Para reducir la probabilidad de aparición de retención de imagen debido a un uso prolongado: Disminuya los niveles de Brillo y Contraste tanto como sea posible sin perjudicar la visualización de la imagen. Visualice una imagen con muchos colores y gradaciones de color (por ejemplo, imágenes fotográcas o foto- realistas). Cree un contenido de imagen con un contraste mínimo entre las áreas iluminadas y oscuras. Use colores complementarios o pastel siempre que sea posible. Evite mostrar imágenes con pocos colores y bordes denidos y nítidos entre colores. Sonido del funcionamiento del monitor de plasma El pantalla del monitor de Plasma está compuesta de píxeles extremadamente nos. Estos píxeles emiten luz dependiendo de las señales de vídeo recibidas. Este principio puede hacer que escuche un zumbido o un ruido eléctrico proveniente del monitor de Plasma. Tenga en cuenta también que la velocidad de rotación del motor del ventilador de refrigeración aumenta cuando sube la temperatura ambiente del monitor de Plasma. Puede que escuche el sonido del motor en ese momento. NOTA: Los siguientes elementos no están cubiertos por la garantía

• IRetención de Imagen

• Sonido generado por la pantalla. Ejemplos: Motor del ventilador y ruidos eléctricos.Ruido del circuito / zumbido de la pantalla de cristal.

Entorno de Uso Temperatura y Humedad del entorno de uso: 0 °C a +40 °C (+32 °F a +104 °F); menos de 80%RH (ventiladores de refrigeración no bloqueados). No instale esta unidad en un área poco iluminada o en lugares expuestos a alta humedad o luz solar directa (o a luz articial fuerte). Advertencia No apto para su uso en una sala de ordenadores como se dene en la Normativa para la Protección de Ordenadores Electrónicos/Equipo de Protección de Datos ANSI/NFPA 75. NOTA: Por favor, use un cable de señal de vídeo blindado, mini D-SUB de 15 pins a mini D-SUB de 15 pins con núcleos de ferrita en ambos extremos (no incluido).Español-6 Usar Bases/Montajes Opcionales Puede instalarse una base o aparato de montaje opcional. Cuando la base o aparato de montaje vaya a ser instalado mientras la unidad está boca abajo (Figura 1), asegúrese de poner la hoja protectora (la hoja de espuma en la que estaba envuelta la unidad) bajo la unidad con el n de prevenir daños a la pantalla. Esta unidad debe usarse con una base o algún tipo de aparato de montaje. Esta unidad no está diseñada para ser usada sin un soporte adicional. Para una Instalación y Montaje correctos, se recomienda acudir a un vendedor autorizado con preparación. No seguir los procesos de montaje correctos puede resultar en daños a la unidad o al instalador. La garantía del producto no cubre los daños causados por una instalación incorrecta. PRECAUCIÓN: Para instalarla, siga las instrucciones incluidas con la base o aparato de montaje. Use únicamente aquellos dispositivos recomendados por el fabricante. Asegúrese de instalar bases o aparatos de montaje a la unidad mientras reposa en una supercie que sea sucientemente fuerte y estable como para soportar el peso de la unidad, como un suelo o una mesa resistente. Use los ganchos especicados para la instalación. Siga los pasos necesarios para prevenir que la unidad caiga o se vuelque. Ubicación del Soporte El techo y muro deben ser lo sucientemente fuertes como para soportar el monitor y los accesorios de montaje. NO lo instale en lugares en los que una puerta pueda golpear la unidad. NO lo instale en áreas en las que la unidad se encuentre sujeta a fuertes vibraciones o polvo. NO lo instale cerca del lugar en el que la fuente de alimentación principal entra en el edicio. NO lo instale donde la gente pueda agarrarse y colgarse de la unidad o del aparato de montaje. Al montarlo empotrado o en un área cerrada, como en un muro, deje al menos 2 pulgadas (50mm) de espacio entre el monitor y la pared para una ventilación adecuada (Figura 2). Permita una ventilación adecuada o suministre aire acondicionado alrededor del monitor, de forma que el calor de la unidad y el aparato de montaje pueda disiparse adecuadamente.

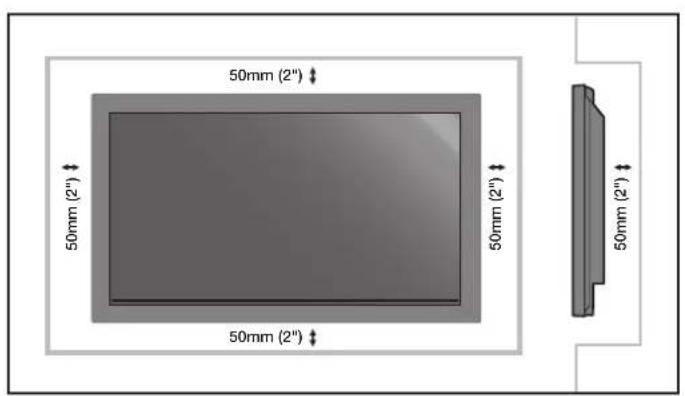

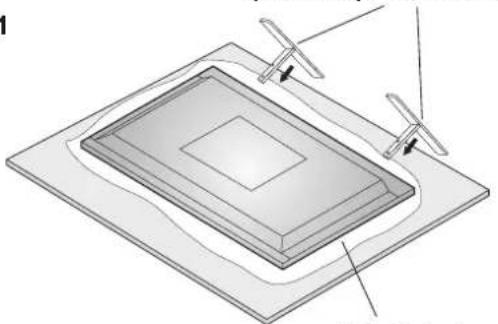

Instalación 50mm (2")50mm (2")50mm (2")50mm (2")50mm (2") Figura 2 Figura 1 Hoja Protectora opcional soporte de sobre mesaEspañol-7 Montaje en Techo Asegúrese de que el techo es lo sucientemente resistente como para soportar el peso de la unidad y el aparato de montaje a lo largo del tiempo, frente a terremotos, vibraciones inesperadas y otras fuerzas externas. Asegúrese de que la unidad está montada sobre una estructura sólida del techo, como una viga de apoyo. Asegure el monitor con tornillos, arandelas con cerradura de muelle, arandelas y tuercas. NO la monte en áreas que no tengan un estructura interna capaz con capacidad de soporte. NO use tornillos de madera o tornillos de anclaje para el montaje. NO monte la unidad a molduras o con ganchos. Mantenimiento Compruebe periódicamente que no haya tornillos sueltos, espacios, distorsiones u otros problemas que pueden darse en el aparato de montaje. Si se detecta un problema, por favor, acuda a personal cualicado para obtener servicio técnico. Compruebe regularmente la localización del montaje para buscar señales de daños o debilidad que pueden darse con el tiempo. Por favor, tenga en cuenta lo siguiente al montarlo en una pared o un techo Al usar accesorios de montaje que no estén aprobados por NEC, éstos deben cumplir con el método de montaje compatible con VESA (FDMlv1). NEC recomienda encarecidamente usar tornillos de tamaño M8 (con una longitud de 16mm + el grosor del soporte). Si se usan tornillos de más de 16mm de longitud, compruebe la profundidad del oricio. (Fuerza de Sujeción Recomendada: 1125 - 1375N•cm) NEC recomienda montar interfaces que cumplan con la normativa UL1678 en Norteamérica. Orientación Al usar la pantalla en la posición de retrato, el monitor debería rotarse en el sentido de las agujas del reloj de forma que la parte izquierda quede en la parte de arriba y el indicador LED en la parte inferior. Esto permitirá que se produzca una ventilación adecuada y ampliará la vida útil del monitor. Una ventilación inadecuada acortará la vida útil del monitor.

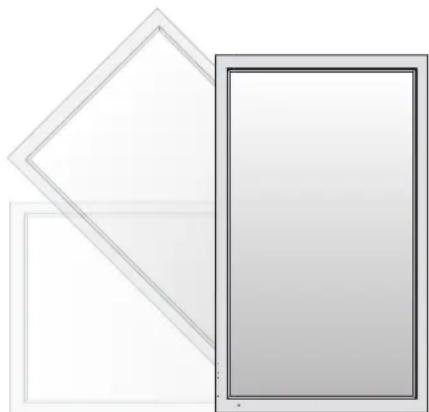

Al usar la pantalla en la posición de retrato, por favor, ponga el Ventilador de Refrigeración como “ENCEN” en la OPCIÓN2 del menú OSD. Administración de Cables Para administrar los cables adecuadamente, use los sujetacables suministrados para unir el cable de alimentación con los cables de señal y de audio en la parte posterior de la pantalla. Para enganchar los sujetacables:

1. Enganche los sujetacables a la pantalla. Inserte el anclaje al

enganche del agujero de la parte posterior de la pantalla. Hay 4 sujetacables y 4 agujeros de sujetacables en la unidad.

2. Una vez que el sujetacable esté en su sitio en la pantalla,

enrolle el extremo alrededor de los cables. Ponga el extremo del sujetacables en la ranura cerca del anclaje. Tire hasta que los cables queden bien ajustados. Los sujetacables están diseñados para permanecer en su lugar. Una vez en posición, serán difíciles de quitar.

3. Los cables pueden dirigirse hacia la derecha o la izquierda

del sujetacables. Use las bandas reforzadas para asegurar los cables juntos a lo largo de toda su longitud. Asegúrese de que los cables estén totalmente sujetos. Para soltar los sujetacables: Usando unos alicates, haga girar el sujetacables 90 grados y tire hacia fuera. Es posible que el sujetacables se debilite a medida que pasa el tiempo, y quitarlo puede que lo dañe. Instalación - continuación Agujeros para anclajes de SujetacablesAnclajeRanuraSujetacables Cerrado Unidad Soporte del Montaje Grosor del Soporte Tornillo 16mm La longitud del tornillo debería ser igual a la profundidad del orificio (16mm) + el grosor del soporte del montaje. EXIT MUTEINPUT EXIT MUTEINPUT EXIT MUTEINPUTEspañol-8 Usar el Mando a Distancia: Instalar las baterías del mando a distancia. El mando a distancia funciona con baterías AA. Para instalar o sustituir las baterías: A. Apriete y deslice para abrir la tapa. B. Alinee las baterías siguiendo las indicaciones de (+) y (–) del interior de la caja. C. Sustituya la batería. PRECAUCIÓN: El uso incorrecto de las baterías puede resultar en derrames o quemaduras. NEC recomienda el siguiente uso de las baterías: Ponga las baterías de tamaño “AA” de forma que correspondan a los signos (+) y (-) del compartimiento de las baterías. No use baterías de marcas diferentes al mismo tiempo. No combine baterías nuevas y viejas, ni marcas diferentes. Esto podría acortar la vida útil de la batería o provocar derrames del líquido de las baterías. Extraiga las baterías inmediatamente para prevenir que el ácido de la batería se derrame en el compartimiento de las baterías. No toque el ácido de batería que quede expuesto, podría dañar la piel. No deje caer ni use el mando a distancia de forma inadecuada. No moje el mando a distancia. Si el mando a distancia se moja, séquelo inmediatamente. Evite un calor y una humedad excesivos. No eche las baterías al fuego. Por favor, siga las normativas del gobierno sobre normas públicas medioambientales que se apliquen en su país/ área al desechar las baterías usadas. Al sustituirlas, use únicamente baterías alcalinas o de manganeso convencionales no recargables. Existe el riesgo de explosión si las baterías se colocan incorrectamente.

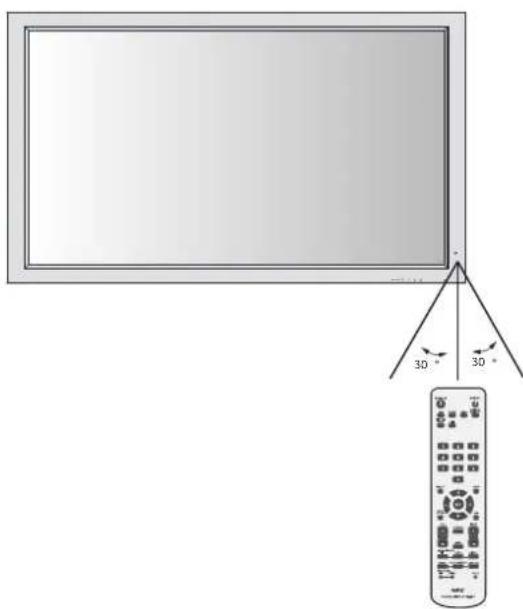

Distancia de Uso para el Mando a Distancia Apunte con la parte superior del mando a distancia hacia el sensor del mando a distancia del monitor mientras pulsa los botones. El mando a distancia puede usarse desde la parte frontal del monitor hasta una distancia máxima de 7m/23 pies. desde la parte frontal del sensor del mando a distancia del monitor de Plasma. Los ángulos horizontal y vertical máximos para el uso del mando a distancia es de 30 grados desde una distancia de 3,5m/11,5 pies. PRECAUCIÓN Puede que el mando a distancia no funcione si la luz solar directa o una fuerte iluminación incide directamente en el sensor del mando a distancia del monitor de Plasma, o cuando haya un objeto en bloqueando el sensor. Usar el Mando a Distancia No abra el mando a distancia si no es para instalar las baterías. No permita que agua u otros líquidos salpiquen el mando a distancia. Si el mando a distancia se moja, séquelo inmediatamente. Evite la exposición a calor y vapor. NOTA: Si no va a usar el Mando a Distancia durante un largo período de tiempo, retire las baterías. Instalación - continuación EXIT MUTEINPUT

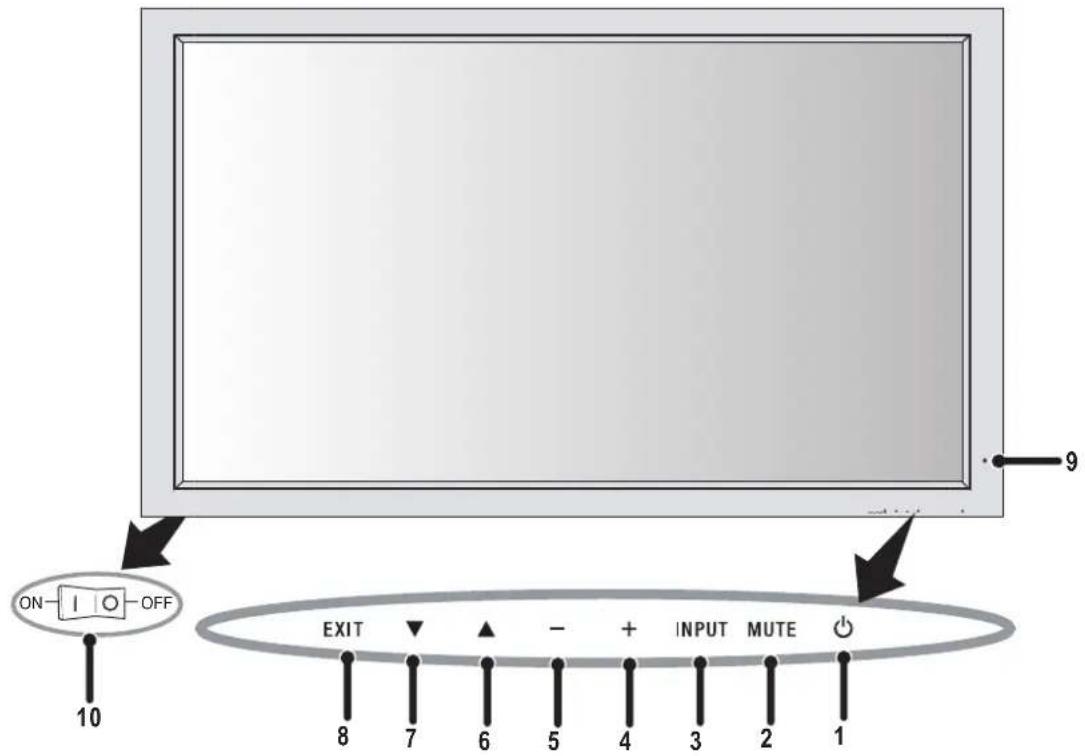

30Español-9 Nombres y Funciones de las Piezas Panel de Control

Activa el encendido o el standby.

ENCIENDE/APAGA el silencio de audio.

Intercambia las fuentes de entrada. Actúa como un botón de CONFIGURAR en el Menú OSD.

Aumenta el ajuste de las conguraciones en el menú OSD.

Disminuye el ajuste de las conguraciones en el menú OSD.

Aumenta el nivel de volumen cuando la OSD está apagada. Se mueve al área superior para seleccionar la conguración que debe ajustarse en el menú OSD.

Disminuye el nivel de volumen cuando la OSD está apagada. Se mueve hacia abajo para seleccionar la conguración que deba ajustarse en el menú OSD.

Activa el menú OSD cuando el menú OSD está apagado. Sale del menú mostrado actualmente al menú anterior en el menú OSD.

9) Sensor del mando a distancia e Indicador de

Alimentación Recibe la señal al usar el mando a distancia inalámbrico. Se ilumina en verde cuando el monitor está activo. Se ilumina en rojo cuando el monitor está en modo Standby. Se ilumina en Ámbar cuando el monitor está en modo AHORRO DE ENERGÍA. Un indicador de Alimentación parpadeando en rojo signica que el monitor ha detectado un fallo. Póngase en contacto con personal cualicado en caso de fallo.

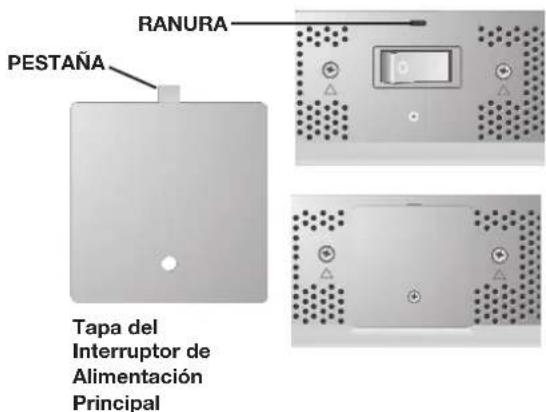

10) Interruptor de Alimentación Principal

Interruptor para encender/apagar el suministro de energía principal. Modo Luz indicadora de estado Encendido Verde Standby Rojo Ahorro de Energía Ámbar Diagnóstico (Detectando Fallos) Rojo parpadeante EXIT MUTEINPUT

NOTA: El botón de ENCEND no apaga completamente la pantalla. Use el Interruptor de Alimentación Principal para apagar completamente la pantalla.Español-10 EXTERNAL CONTROL OUT

Nombres y Funciones de las Piezas

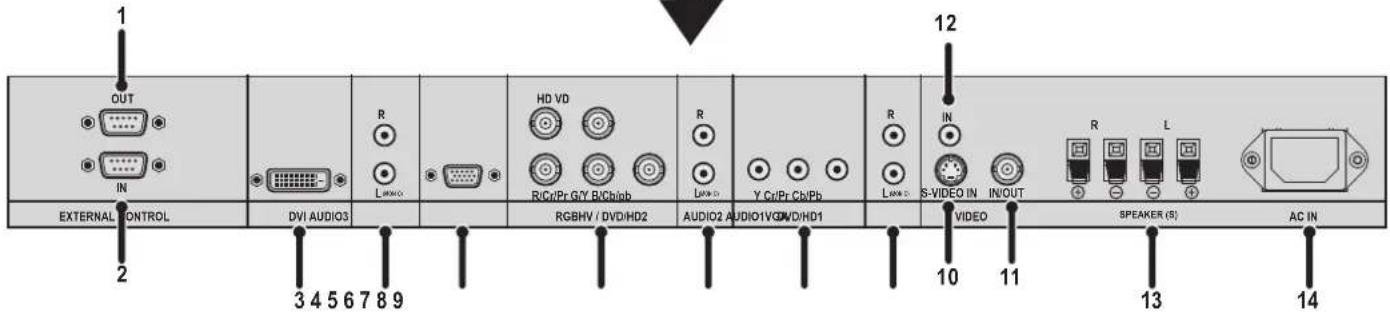

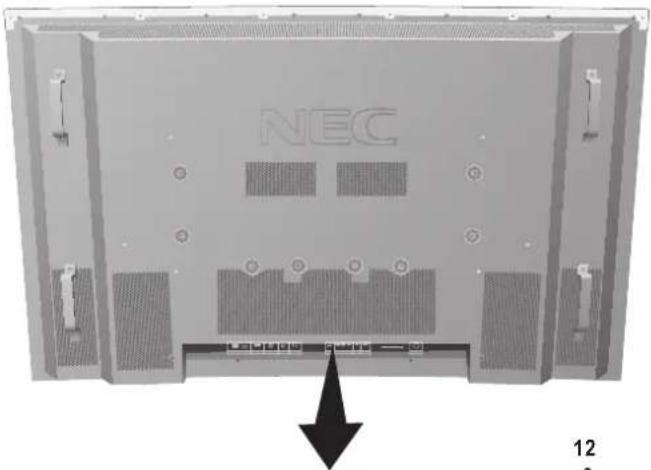

1) SALIDA DE CONTROL EXTERNO (D-Sub de 9 pins)

Conecta la salida RS-232C a un segundo monitor.

2) CONTROL EXTERNO (D-Sub de 9 pins)

Conecta la entrada RS-232C a un equipo externo como un PC para controlar las funciones del RS-232C.

Entrada digital de señales RGB desde un ordenador o dispositivo HDTV con salida RGB digital.

Entrada de señal de audio para equipo externo como un ordenador, VCR o reproductor DVD.

5) VGA (Mini D-Sub de 15 pins)

Entrada o salida analógica de ordenador. Para una operación adecuada seleccione “SELEC.D-SUB” en el menú OSD OPCIÓN1.

RGBHV: Entrada de señales RGB desde un equipo RGB. Puede conectarse una señal Sincronizada en Verde usando el conector G. DVD/HD2: Conecta a equipos como un reproductor DVD, un dispositivo HDTV o un descodicador. Esta entrada puede usarse con una fuente RGB o componente. Para una operación adecuada, seleccione “SELEC.BNC” en el menú OSD OPCIÓN1.

Entrada de señal de audio para equipo externo como un ordenador, VCR o reproductor DVD.

Conecta a equipos como un reproductor DVD, un dispositivo HDTV o un descodicador.

Entrada de señal de audio para equipo externo como un ordenador, VCR o reproductor DVD.

10) Entrada de S-VIDEO

Entrada y salida de vídeo compuesto.

Entrada de vídeo compuesto.

13) Conector de ALTAVOZ EXTERNO (I y D)

Conecta a los altavoces opcionales. Salida de señal de audio desde AUDIO 1, 2, y 3 a altavoces externos. NOTA: La Terminal de Altavoces es para 8W + 8W (8 ohm).

Conecta con el cable de alimentación suministrado. Información: Para conexiones Y/Cb/Cr, use las terminales DVD/HD1 ó DVD/HD2. Hay 3 formas de conectar a conexiones SCART: SCART1: Conecte el R/G/B a las terminales DVD/HD2 y sincronización compuesta a la terminal HD. SCART2: Conecte el R/G/B a las terminales DVD/HD2 y sincronización compuesta a la terminal VIDEO1. SCART3: Conecte el R/G/B + sincronización compuesta a la terminal VGA. Panel de TerminalEspañol-11 Nombres y Funciones de las Piezas - continuación

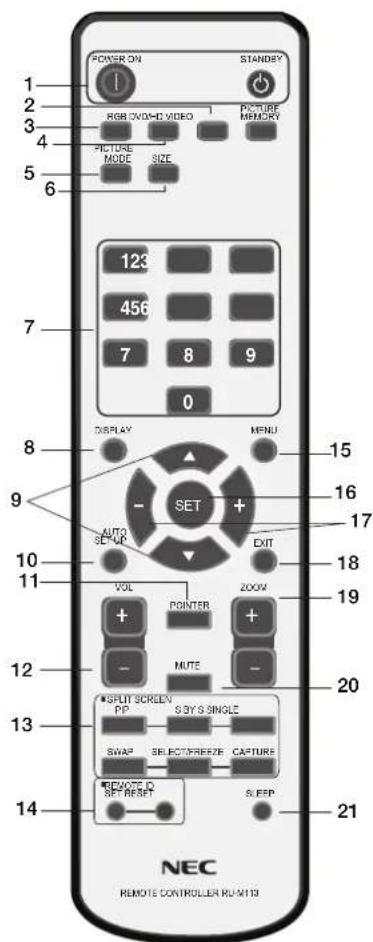

Activa el encendido o el standby. *Si el Indicador de Encendido de la pantalla no está iluminado, los controles no funcionarán.

Intercambia la señal de entrada de la fuente de VIDEO.

Intercambia la señal de entrada de la fuente RGB.

Intercambia la señal de entrada de la fuente DVD/HD.

Selecciona el Modo Imagen: [STANDARD], [BRIGHT], [CINE1], [CINE2], [DEFECTO]. STANDARD: para visualizar en una habitación iluminada BRIGHT: imagen más brillante que la STANDARD CINE1, 2: para visualizar en una habitación oscura, buena para películas DEFECTO: conguraciones por defecto de fábrica

Congura la relación de aspecto de la imagen.

Enciende/apaga la OSD de Información.

Mueve la Selección arriba o abajo

Ajusta las conguraciones de la FASE DE RELOJ, el RELOJ y la POSICIÓN automáticamente. (Sólo entrada de señal RGB analógica)

Enciende/Apaga el puntero.

Aumenta/Disminuye el nivel de sonido.

PIP: Modo Imagen en Imagen. S BY S (L POR L): Modo Lado por lado. SINGLE (ÚNICO): Regresa al modo normal. SWAP (INTERCAMBIAR): Intercambia las imágenes de Pantalla Dividida. Cuando la función QUICK SWAP (INTERCAMBIO RÁPIDO) (vea Opción 4 del OSD) esté activada, será posible cambiar la entrada de señal (modo de pantalla única). SELECT/FREEZE (SELECCIONAR/CONGELAR): Selecciona qué entrada está activa cuando está en modo pantalla dividida. Cuando la función CONGEL.IMAG. (vea Opción 4 del OSD) está funcionando, SELECT/FREEZE (SELECCIONAR/CONGELAR) puede usarse para mostrar imágenes en la subpantalla. CAPTURE (CAPTURAR): Captura imágenes jas.

Activa la función ID REMOTA.

Enciende/Apaga el modo menú.

Aumenta o disminuye la cantidad de ajuste.

Vuelve al menú anterior.

Silencia la salida de audio.

Temporizador. NOTA: Cualquier botón que no tenga una explicación correspondiente no funcionará en la pantalla Plasmasync.

Funciones del Mando a DistanciaEspañol-12 ENCENDIDO Para ENCENDER/APAGAR la unidad.

1. Enchufe el cable de alimentación en una toma CA.

2. Pulse el botón de Encendido (en la unidad).

El indicador ENCENDIDO/STANDBY del monitor se vuelve rojo y la unidad se pondrá en modo STANDBY.

3. Pulse el botón de ENCENDIDO del mando a distancia. El

indicador ENCENDIDO/STANDBY del monitor se volverá verde y la unidad se activará.

4. Pulse el botón STANDBY (en el mando a distancia) o el

botón Encendido (en la unidad) para apagar el monitor. PANTALLA Para comprobar las conguraciones de pantalla, pulse el botón DISPLAY (PANTALLA) del mando a distancia. La pantalla cambia cada vez que se pulsa el botón de DISPLAY (PANTALLA). La información de la pantalla desparecerá tras 3 segundos. ZOOM DIGITAL El zoom digital puede cambiar la posición de la imagen o agrandar la imagen de la pantalla.

1. Asegúrese de que esté desactivada la función NAVEG.

ZOOM. Pulse el botón de ZOOM (+ ó -) para mostrar la lupa. Pulse el botón de ZOOM + para agrandar la imagen. Pulse el botón de ZOOM - para reducir la imagen. Pulse los botones ARRIBA y ABAJO o MÁS y MENOS para recolocar la imagen.

2. Pulse el botón de POINTER (PUNTERO) para ocultar la

imagen. PUNTERO Use el Puntero para apuntar a un área especíca de la pantalla. Pulse los botones ARRIBA y ABAJO o MÁS y MENOS para recolocar el Puntero. Tapa del Interruptor de Alimentación Principal Hay una tapa para el Interruptor de Alimentación Principal incluido con la pantalla. Use esta tapa para prevenir apagar la unidad inadvertidamente. Sitúe la pestaña de la tapa del cable en la ranura rectangular de la pantalla. Luego, usando el tornillo suministrado, asegure la tapa de la pantalla. Nombres y Funciones de las Piezas - continuación PESTAÑARANURA EXIT MUTEINPUTOFFON Tapa del Interruptor de Alimentación PrincipalEspañol-13

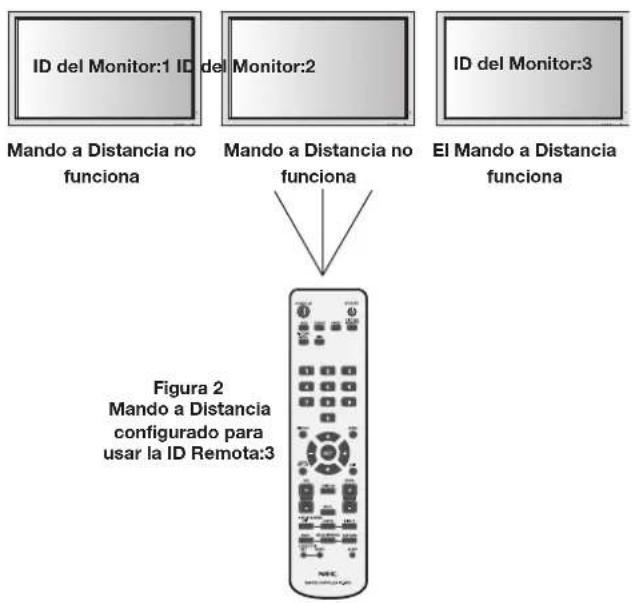

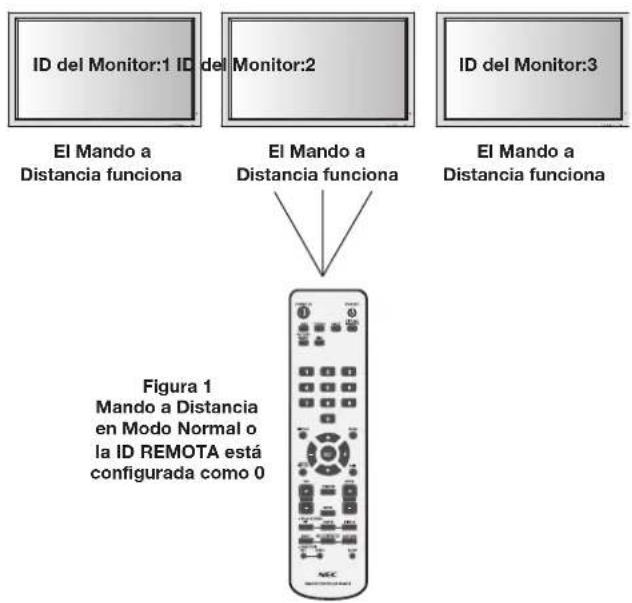

ID DEL MANDO A DISTANCIA

El mando a distancia incluido con la pantalla puede usarse para controlar hasta 26 monitores individuales usando lo que se llama el modo ID DEL MANDO A DISTANCIA. El modo ID DEL MANDO A DISTANCIA funciona junto con la ID del Monitor, permitiendo el control de hasta 26 monitores individuales. Por ejemplo: si hay muchos monitores siendo usados en el mismo área, un mando a distancia en modo normal enviaría señales a todos los monitores a la vez. Figura 1. Si se usa el mando a distancia en modo ID DEL MANDO A DISTANCIA, sólo operará con un monitor especíco del grupo. Figura 2.

CONFIGURAR LA ID DEL MANDO A

DISTANCIA: Mientras mantiene pulsado el botón CONFIGURAR ID REMOTA del mando a distancia, use el TECLADO NUMÉRICO para introducir la ID del Monitor (1-26) de la pantalla que va a controlarse a través del mando a distancia. El mando a distancia puede usarse entonces para operar el monitor que tenga ese número de ID de Monitor especíco. Al seleccionar 0 o si el mando a distancia está en modo normal, funcionarán todos los monitores. USAR EL MODO ID DEL MANDO A DISTANCIA Modo ID - Para entrar en el modo ID, pulse el botón CONFIGURAR ID REMOTA y mantenga pulsado durante 2 segundos. Modo Normal - Para volver al modo Normal, pulse el botón CONFIGURAR ID REMOTA y mantenga pulsado durante 2 segundos. Para que esta función funcione correctamente, debe asignarse a la pantalla un número de ID de Monitor. El número de ID del Monitor puede asignarse en el menú OPCIÓN3 del OSD (Ver página 17). Si la ID del monitor está programada en “ALL”, el monitor opera por control remoto y no depende de la ID remota.

Función ID del Mando a Distancia Nombres y Funciones de las Piezas - continuación ID del Monitor:1 ID del Monitor:2El Mando a Distancia funcionaEl Mando a Distancia funcionaFigura 1Mando a Distancia en Modo Normal o la ID REMOTA está configurada como 0ID del Monitor:3El Mando a Distancia funcionaID del Monitor:1 ID del Monitor:2Mando a Distancia nofuncionaMando a Distancia nofuncionaFigura 2Mando a Distancia configurado para usar la ID Remota:3ID del Monitor:3El Mando a Distancia funcionaEspañol-14 Resolución de Problemas Sin imagen El cable de señal debería estar conectado correctamente a la tarjeta gráca/ordenador. La tarjeta gráca debería estar encajada correctamente en su ranura. El Interruptor del Panel Frontal y el interruptor de encendido del ordenador deberían estar en posición ENCENDIDO. Compruebe para estar seguro de que el modo soportado ha sido seleccionado en la tarjeta gráca o en el sistema que se está usando. (Por favor, consulte el manual de la tarjeta gráca o del sistema para cambiar el modo de grácos.) Compruebe el monitor y su tarjeta gráca en cuanto a la compatibilidad y las conguraciones recomendadas. Compruebe el conector del cable de señal por si hay pins doblados o metidos hacia dentro. El Botón de Encendido no responde Desenchufe el cable de alimentación del monitor de la toma CA para apagar y recongurar el monitor. Persistencia de imagen Por favor, tenga en cuenta que la Tecnología de Plasma puede experimentar un fenómeno conocido como Persistencia de Imagen. La Persistencia de Imagen ocurre cuando una imagen residual o “fantasma” permanece visible en la pantalla. A diferencia de los monitores CRT, la persistencia de imagen de los monitores de Plasma no es permanente, pero debería evitarse la visualización de imágenes jas durante períodos largos de tiempo. Para aliviar la persistencia de imagen, apague el monitor durante tanto tiempo como fuera mostrada la imagen anterior. Por ejemplo, si una imagen estuvo en el monitor durante una hora y la imagen residual persiste, el monitor debería apagarse durante una hora para borrar la imagen. NOTA: Como en todos los dispositivos de visualización personales, NEC DISPLAY SOLUTIONS. recomienda mostrar imágenes en movimiento y usar un salvapantallas móvil a intervalos regulares siempre que la pantalla esté en suspensión o apagar el monitor cuando no se esté usando. La imagen es inestable, desenfocada o aparece ondulada El cable de señal debería estar conectado correctamente al monitor de Plasma, ordenador o cualquier otro dispositivo de entrada. Use los controles de la pantalla OSD para enfocar y ajustar la pantalla aumentando o disminuyendo la fase de reloj total. Cuando se cambia el modo de pantalla, puede que las conguraciones de Ajuste de Imagen OSD tengan que reajustarse. Compruebe el monitor y su tarjeta gráca en cuanto a la compatibilidad y los tiempos de señal recomendados. La imagen de la señal de componente es verdosa Compruebe si el conector de entrada DVD/HD está seleccionado. El LED del monitor no está encendido (no puede verse el color verde o rojo) El Interruptor del Alimentación Principal debería estar en posición ENCENDIDO y el cable de alimentación conectado.

El LED Rojo del monitor está parpadeando Puede haber ocurrido cierto problema, por favor, póngase en contacto con su servicio técnico autorizado NEC DISPLAY SOLUTIONS más cercano. La imagen visualizada no tiene el tamaño adecuado Use los controles de la pantalla OSD para aumentar o disminuir el tiempo total del reloj. Compruebe para estar seguro de que el modo soportado ha sido seleccionado en la tarjeta gráca o en el sistema que se está usando. (Por favor, consulte el manual de la tarjeta gráca o del sistema para cambiar el modo de grácos.) La resolución seleccionada no se visualiza adecuadamente Use la información de la OSD para entrar en el menú de Información y conrmar que se ha seleccionado la resolución adecuada. Si no es así, seleccione la resolución apropiada. Sin Sonido Compruebe si el cable del altavoz está conectado adecuadamente. Compruebe si está activado el silencio. Compruebe si el volumen está congurado al mínimo. NOTA: Es posible reproducir audio desde una fuente que sea diferente de la fuente de vídeo. RS-232C no funciona Compruebe PROTOCOLO en menú OPCIÓN2. El Mando a Distancia no funciona Asegúrese de que las baterías están instaladas adecuadamente. Compruebe la potencia/vida de las baterías. Asegúrese de apuntar el mando a distancia directamente al sensor del monitor. Compruebe si el mando a distancia está en modo ID Remoto. Puede que el mando a distancia no funcione bajo luz solar directa o cuando haya una fuerte iluminación en el sensor remoto del monitor. Compruebe si la conguración IR REMOTO en el menú OPCIÓN3.
