Caractéristiques	Détails
Taille de l'écran	50 pouces
Type d'écran	Plasma
Résolution	1366 x 768 pixels
Format d'image	16:9
Connectivité	HDMI, VGA, Composite, S-Video
Consommation électrique	Environ 300 W
Poids	Environ 30 kg
Dimensions (L x H x P)	1210 x 770 x 100 mm
Utilisation recommandée	Intérieur, idéal pour les salons et les espaces de divertissement
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux, éviter les produits abrasifs
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations générales	Vérifier la compatibilité des accessoires avant l'achat

FOIRE AUX QUESTIONS - PlasmaSync 50XC10 NEC

Comment allumer le NEC PlasmaSync 50XC10 ?

Appuyez sur le bouton d'alimentation situé sur le téléviseur ou sur la télécommande.

Pourquoi l'écran est-il noir ?

Vérifiez que le téléviseur est allumé, que la source d'entrée est correcte et que les câbles sont bien connectés.

Comment régler le volume sur le NEC PlasmaSync 50XC10 ?

Utilisez les boutons de volume sur la télécommande ou le téléviseur pour augmenter ou diminuer le volume.

Comment changer la source d'entrée ?

Appuyez sur le bouton 'Input' de la télécommande et sélectionnez la source souhaitée dans le menu.

Le téléviseur ne reçoit pas de signal, que faire ?

Vérifiez les connexions des câbles, redémarrez le téléviseur et assurez-vous que l'appareil source est allumé.

Comment activer la fonction de mise en veille ?

Appuyez sur le bouton 'Sleep' de la télécommande et choisissez la durée de mise en veille souhaitée.

Pourquoi l'image est-elle floue ?

Vérifiez la résolution de l'appareil source et assurez-vous que le câble vidéo est de bonne qualité et correctement connecté.

Comment effectuer une mise à jour du firmware ?

Visitez le site Web de NEC pour télécharger la dernière version du firmware et suivez les instructions fournies.

Comment régler les paramètres d'image ?

Accédez au menu 'Réglages' à partir de la télécommande et ajustez les paramètres d'image selon vos préférences.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles de la télécommande, essayez de les remplacer et assurez-vous qu'il n'y a pas d'obstruction entre la télécommande et le capteur du téléviseur.

MODE D'EMPLOI PlasmaSync 50XC10 NEC

•Moniteur Plasma
• Télécommande et Piles AA
• Cordon d'alimentation
• Manuel Utilisateur (CD-ROM)
- Guide de Démarrage (document papier / CD-ROM)
- Couvercle et vis pour l'Interrupteur d'Alimentation Principale
• Colliers pour câble

Table des matières

Instructions de Sécurité Importantes.... Français-1

Informations Importantes.... Français-2

Consignes de Sécurité et Entretien.... Français-3

Conseils d'Utilisation .... Français-4

Installation

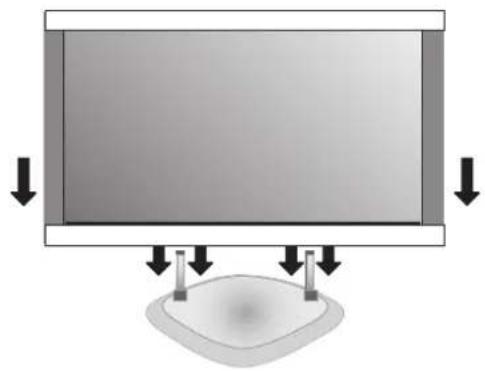

Emplacement de Montage.... Français-6

Montage au Plafond ...... Français-7

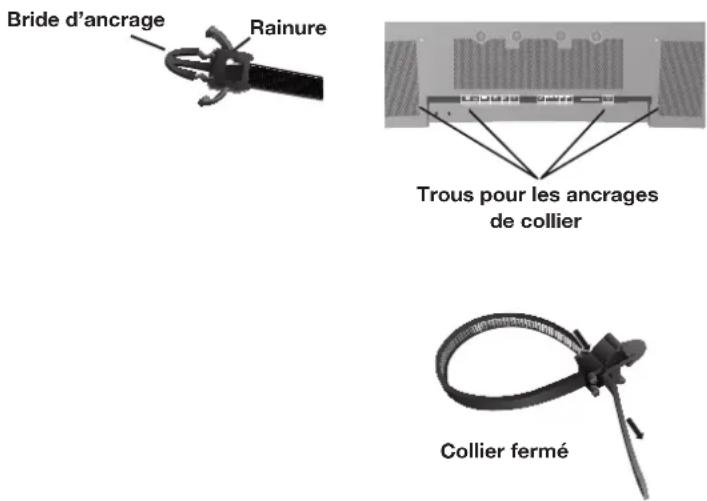

Maintenance, Orientation, Organisation des Câbles ...... Français-7

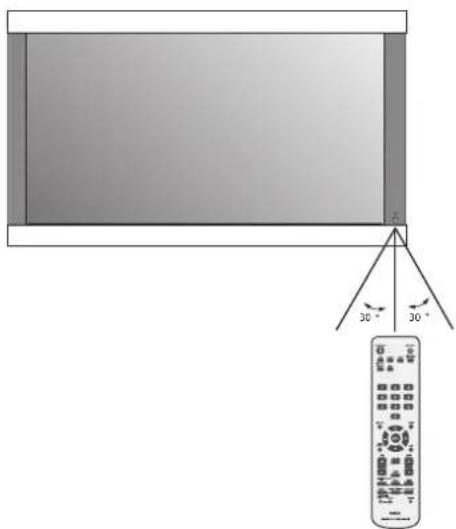

Utiliser la Télécommande ...... Français-8

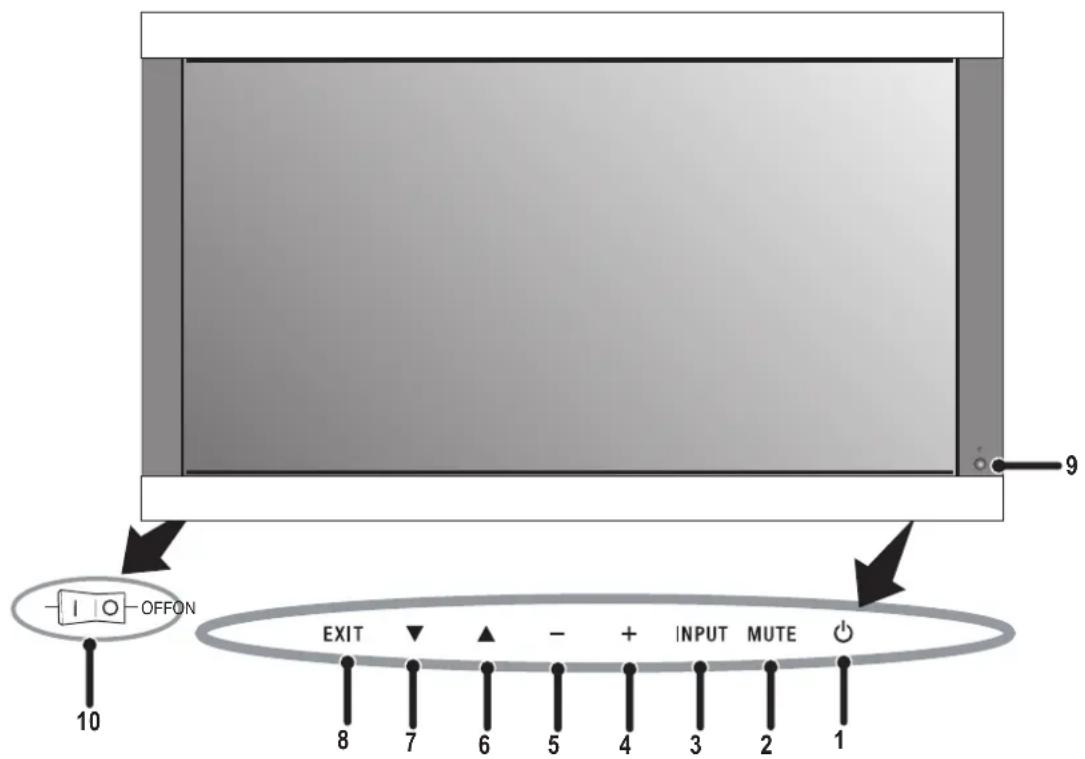

Désignation des pièces et Fonction

Panneau de Contrôle.... Français-9

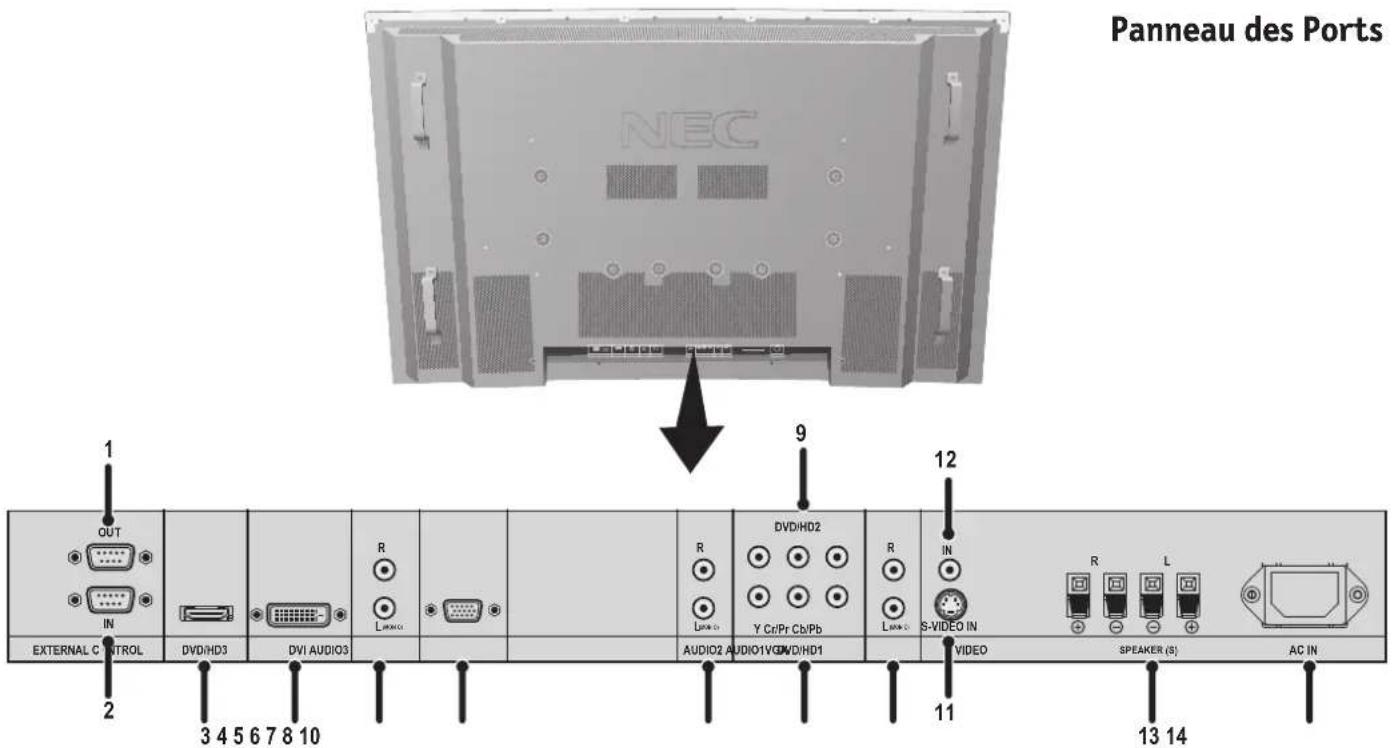

Panneau des Ports...... Français-10

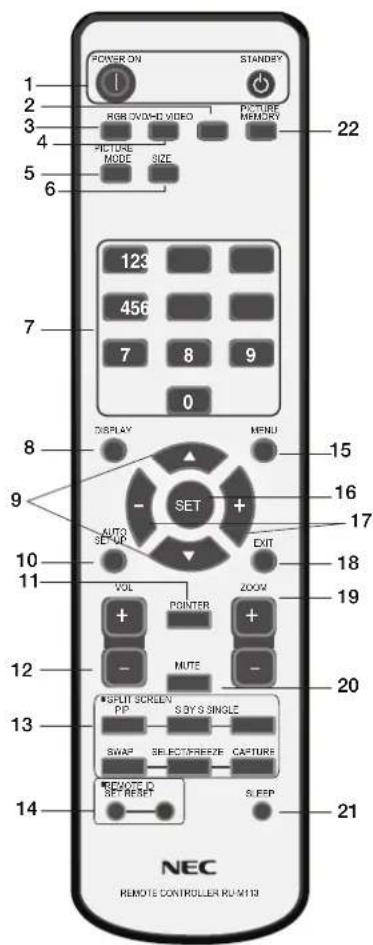

Télécommande ...... Français-11

Alimentation, Affichage, Zoom Numérique, Pointeur,

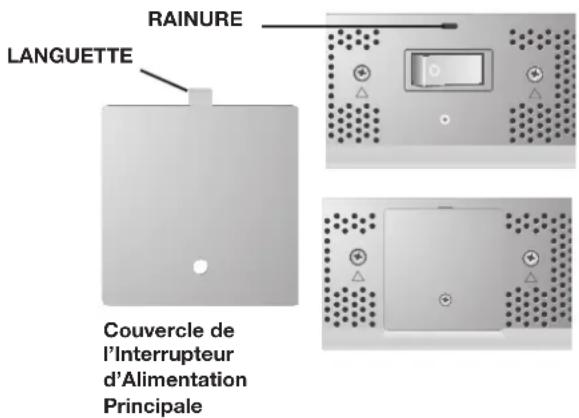

Couvercle pour l'Interrupteur d'Alimentation Principal ...... Français-12

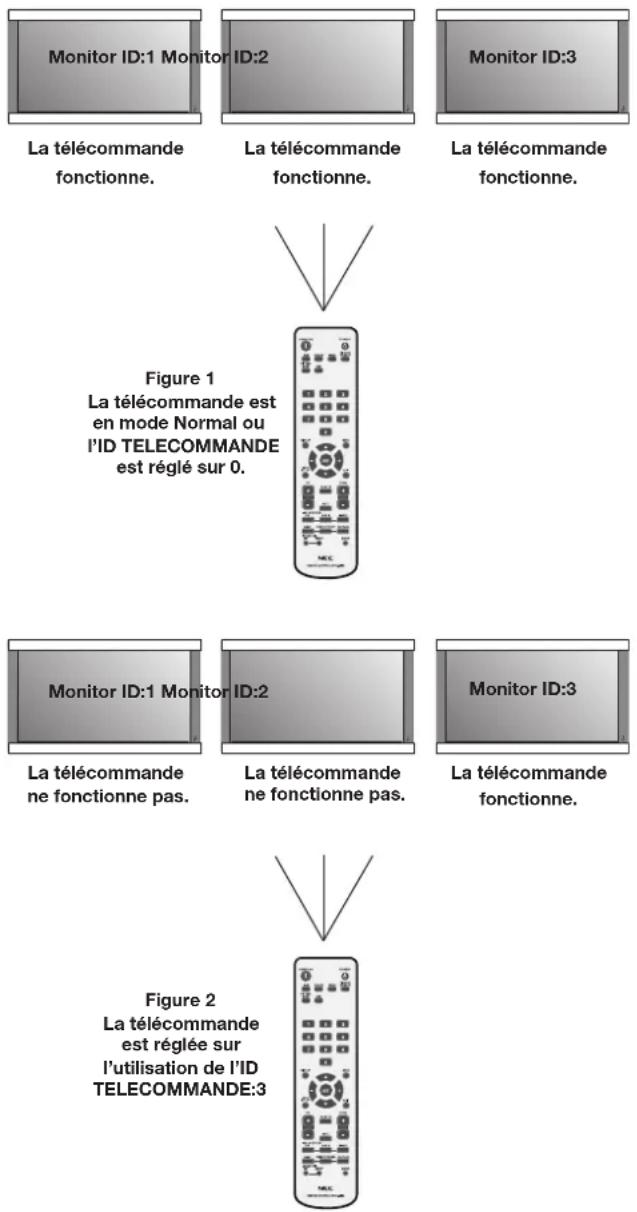

ID Télécommande ...... Français-13

Dépannage ...... Français-14

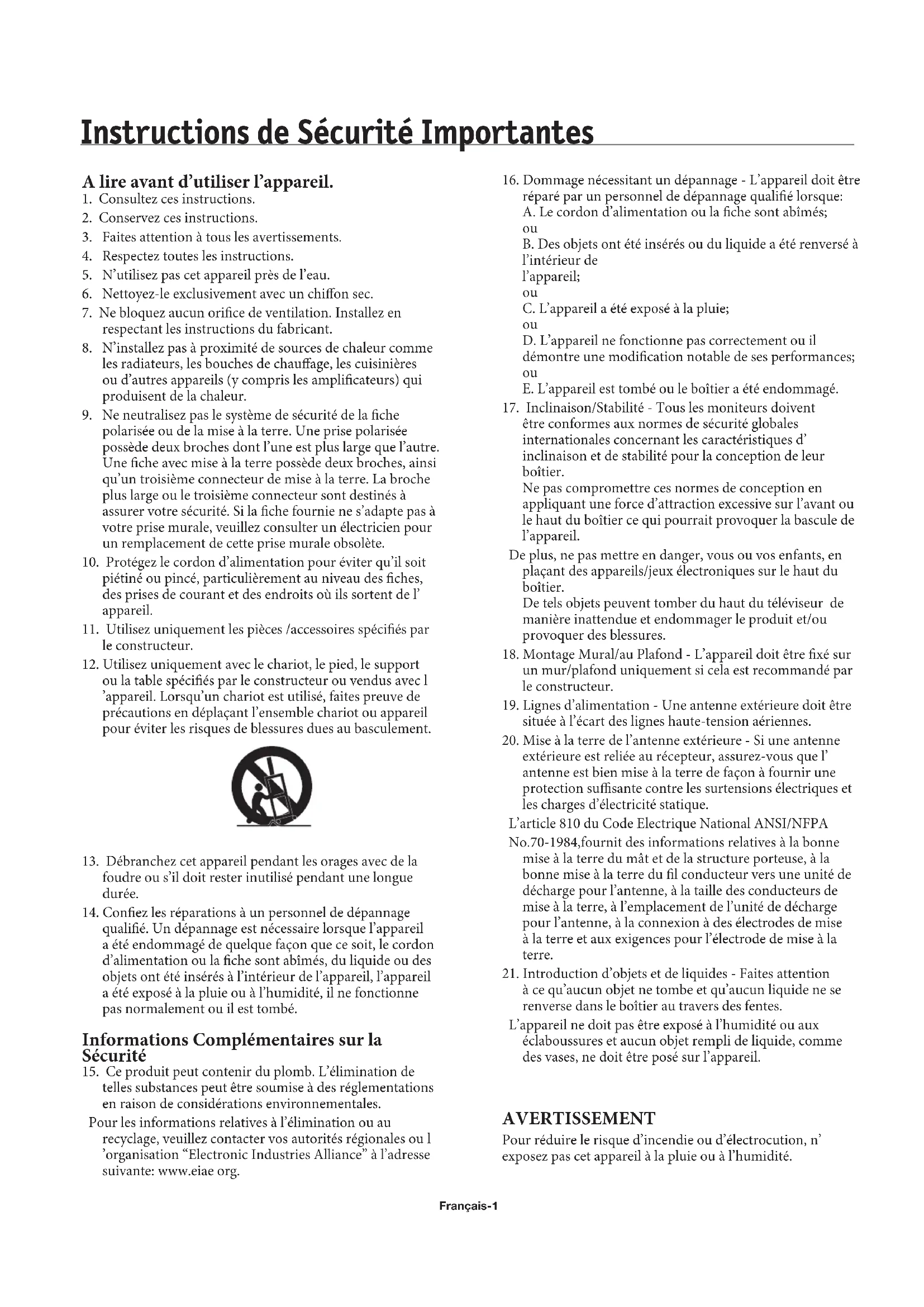

Instructions de Sécurité Importantes

A lire avant d'utiliser l'appareil.

1. Consultez ces instructions.

2. Conservez ces instructions.

3. Faites attention à tous les avertissements.

4. Respectez toutes les instructions.

5. N'utilisez pas cet appareil près de l'eau.

6. Nettoyez-le exclusivement avec un chiffon sec.

7. Ne bloquez aucun orifice de ventilation. Installez en respectant les instructions du fabricant.

8. N'installez pas à proximité de sources de chaleur comme les radiateurs, les bouches de chauffage, les cuisinières ou d'autres appareils (y compris les amplificateurs) qui produisent de la chaleur.

9. Ne neutralisez pas le système de sécurité de la fiche polarisée ou de la mise à la terre. Une prise polarisée possède deux broches dont l'une est plus large que l'autre. Une fiche avec mise à la terre possède deux broches, ainsi qu'un troisième connecteur de mise à la terre. La broche plus large ou le troisième connecteur sont destinés à assurer votre sécurité. Si la fiche fournie ne s'adapte pas à votre prise murale, veuillez consulter un électricien pour un remplacement de cette prise murale obsolète.

10. Protégez le cordon d'alimentation pour éviter qu'il soit piétiné ou pincé, particulièrement au niveau des fiches, des prises de courant et des endroits où ils sortent de l'appareil.

11. Utilisez uniquement les pièces /accessoires spécifiés par le constructeur.

12. Utilisez uniquement avec le chariot, le pied, le support ou la table spécifiés par le constructeur ou vendus avec l'appareil. Lorsqu'un chariot est utilisé, faites preuve de précautions en déplaçant l'ensemble chariot ou appareil pour éviter les risques de blessures dues au basculement.

1. Débranchez cet appareil pendant les orages avec de la foudre ou s'il doit rester inutilisé pendant une longue durée.

2. Confiez les réparations à un personnel de dépannage qualifié. Un dépannage est nécessaire lorsque l'appareil a été endommagé de quelque façon que ce soit, le cordon d'alimentation ou la fiche sont abîmés, du liquide ou des objets ont été insérés à l'intérieur de l'appareil, l'appareil a été exposé à la pluie ou à l'humidité, il ne fonctionne pas normalement ou il est tombé.

Informations Complémentaires sur la Sécurité

1. Ce produit peut contenir du plomb. L'élimination de telles substances peut être soumise à des réglementations en raison de considérations environnementales.

Pour les informations relatives à l'élimination ou au recyclage, veuillez contacter vos autorités régionales ou l'organisation "Electronic Industries Alliance" à l'adresse suivante: www.eiae.org.

1. Dommage nécessitant un dépannage - L'appareil doit être réparé par un personnel de dépannage qualifié lorsque:

A. Le cordon d'alimentation ou la fiche sont abîmés; ou

B. Des objets ont été insérés ou du liquide a été renversé à l'intérieur de

l'appareil; ou

C. L'appareil a été exposé à la pluie; ou

D. L'appareil ne fonctionne pas correctement ou il démontre une modification notable de ses performances; ou

E. L'appareil est tombé ou le boîtier a été endommagé.

1. Inclinaison/Stabilité - Tous les moniteurs doivent être conformes aux normes de sécurité globales internationales concernant les caractéristiques d'inclinaison et de stabilité pour la conception de leur boîtier.

Ne pas compromettre ces normes de conception en appliquant une force d'attraction excessive sur l'avant ou le haut du boîtier ce qui pourrait provoquer la bascule de l'appareil.

De plus, ne pas mettre en danger, vous ou vos enfants, en plaçant des appareils/jeux électroniques sur le haut du boîtier.

De tels objets peuvent tomber du haut du téléviseur de manière inattendue et endommager le produit et/ou provoquer des blessures.

1. Montage Mural/au Plafond - L'appareil doit être fixé sur un mur/plafond uniquement si cela est recommandé par le constructeur.

2. Lignes d'alimentation - Une antenne extérieure doit être située à l'écart des lignes haute-tension aériennes.

3. Mise à la terre de l'antenne extérieure - Si une antenne extérieure est reliée au récepteur, assurez-vous que l'antenne est bien mise à la terre de façon à fournir une protection suffisante contre les surtensions électriques et les charges d'électricité statique.

L'article 810 du Code Electrique National ANSI/NFPA

No.70-1984, fournit des informations relatives à la bonne mise à la terre du mât et de la structure porteuse, à la bonne mise à la terre du fil conducteur vers une unité de décharge pour l'antenne, à la taille des conducteurs de mise à la terre, à l'emplacement de l'unité de décharge pour l'antenne, à la connexion à des électrodes de mise à la terre et aux exigences pour l'électrode de mise à la terre.

1. Introduction d'objets et de liquides - Faites attention à ce qu'aucun objet ne tombe et qu'aucun liquide ne se renverse dans le boîtier au travers des fentes.

L'appareil ne doit pas être exposé à l'humidité ou aux éclaboussures et aucun objet rempli de liquide, comme des vases, ne doit être posé sur l'appareil.

AVERTISSEMENT

Pour réduire le risque d'incendie ou d'électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité.

AVERTISSEMENT

POUR EVITER UN INCENDIE OU DES ELECTROCUTIONS, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L'HUMIDITE. NE PAS UTILISER LA FICHE POLARISEE DE CET APPAREIL AVEC UNE RALLONGE, UN PROLONGATEUR OU D'AUTRES PRISES MURALES A MOINS QUE LES LAMES PUISSENT ETRE COMPLETEMENT INSEREES.

NE PAS OUVRIR LE BOITIER EN RAISON DE LA PRESENCE DE COMPOSANTS DE HAUTE TENSION A L'INTERIEUR POUR TOUTE REPARATION, VEUILLEZ VOUS ADRESSER A UN TECHNICIEN QUALIFIE.

MISE EN GARDE

MISE EN GARDE:POUR REDUIRE LE RISQUE D'ELECTROCUTION, ASSUREZ-VOUS QUE LE CORDON D'ALIMENTATION EST DEBRANCHE DE LA PRISE MURALE. POUR COUPER COMPLETEMENT L'ALIMENTATION DE L'APPAREIL, VEUILLEZ DEBRANCHER LE CORDON D'ALIMENTATION DE LA PRISE SECTEUR. NE PAS DEMONTER LE BOITIER (OU LE DOS). IL N'Y A PAS DE PIECES DEPANNABLES PAR L'UTILISATEUR A L'INTERIEUR DE LA MACHINE. POUR TOUTE REPARATION, VEUILLEZ VOUS ADRESSER A UN TECHNICIEN QUALIFIE.

Ce symbole est destiné à alerter l'utilisateur que des tensions dangereuses non isolées à l'intérieur du produit peuvent être d'une puissance suffisante pour provoquer des électrocutions. Pour cette raison, il est dangereux d'entrer en contact de quelque manière que ce soit avec les composants internes de cet appareil.

Ce symbole a pour but d'alerter l'utilisateur de la présence d'importantes instructions de fonctionnement et de maintenance de cet appareil. Elles doivent donc être lues attentivement afin d'éviter tout problème.

MISE EN GARDE : Veuillez utiliser le cordon d'alimentation fourni avec cet écran en fonction du tableau de référence ci-dessous. Si aucun cordon d'alimentation n'est fourni avec cet équipement veuillez contacter votre fournisseur. Dans tous les autres cas, veuillez utiliser un cordon d'alimentation qui correspond au voltage CA de la prise murale et qui a été reconnu conforme aux normes de sécurité de votre pays.

Type de fiche Amérique du nord		Europe Continentale	R.U.	Chinois	Japonais
Forme de la fiche
Pays	Etats-Unis/Canada	Union Européenne (à l'exception du R.U.)	R.U.	Chine	Japon
Tension	120*	230	230	220	100

*Lorsque vous utilisez le moniteur PlasmaSync avec son alimentation secteur 125-240V, utilisez un cordon d'alimentation correspondant à la tension d'alimentation de la prise d'alimentation secteur utilisée.

Déclaration de Conformité du

Département Canadien des Communications

DOC: Cet appareil numérique de la Classe B est conforme à toutes les exigences du Règlement Canadien concernant les Appareils provoquant des interférences.

Informations FCC

1. Utilisez les câbles spécifiés fournis avec le moniteur couleur P426Y3(P42XC10), P506Y4(P50XC10) ou P606Y5(P60XC10) de manière à ne pas interférer avec la réception radio et télévision.

(1) Veuillez utiliser le cordon d'alimentation fourni ou un équivalent pour être conforme à la norme FCC.
(2) Veuillez utiliser un câble de signal vidéo, mini D-SUB 15 broches vers mini D-SUB 15 broches avec des noyaux en ferrite aux deux extrémités (non fourni).

1. Cet appareil a été testé et reconnu conforme aux limites pour les Périphériques de Classe B, conformément à l'article 15 des Règlements FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie fréquence radio et, s'il n'est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences dans les communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l'appareil, l'utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des

mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Connecter l'équipement sur un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/TV expérimenté pour l'aide.

En cas de nécessité, l'utilisateur doit contacter le revendeur ou un technicien radio/télévision expérimenté pour des conseils supplémentaires. L'utilisateur peut trouver utile le livret édité par la Federal Communications Commission: "How to Identify and Resolve Radio-TV Interference Problems (Comment Identifier et Résoudre les Problèmes liés aux Interférences Radio-TV)." Ce livret est disponible chez U.S. Government Printing Office, Washington, D.C., 20402, Stock No. 004-000-00345-4.

AVERTISSEMENT

Ce produit est équipé d'une fiche à trois dents (avec mise à la terre), une prise avec un troisième pôle (avec mise à la terre). Cette fiche ne s'insère que dans des prises murales équipées d'une mise à la terre. Si vous ne pouvez pas insérer la fiche dans une prise murale, contactez un électricien qualifié pour remplacer la prise par une prise correctement mise à la terre. Ne pas neutraliser le système de sécurité de la fiche avec mise à la terre.

Consignes de Sécurité et Entretien

Consignes de Sécurité et Entretien

POUR DES PERFORMANCES OPTIMALES, VEUILLEZ NOTER LES CONSIGNES CI-DESSOUS LORSQUE VOUS REGLEZ ET UTILISEZ LE MONITEUR:

L'écran du moniteur plasma est fabriqué avec des pixels fins (cellules), parmi lesquels plus de 99,99 pour-cent sont des cellules actives. Certaines cellules peuvent ne pas s'allumer ou rester constamment allumées. Pour une utilisation sûre et éviter d'endommager l'unité, lisez attentivement et observez les instructions suivantes.

• NE PAS OUVRIR LE MONITEUR. Aucune pièce utile à l'utilisateur ne se trouve à l'intérieur et ouvrir ou retirer les couvercles peut vous exposer à de dangereuses électrocutions ou d'autres dangers. Le constructeur ne doit pas être tenu pour responsable des blessures ou des dommages résultats du dépannage effectué par une personne non qualifiée ou du fait d'ouvrir le couvercle arrière. Confiez toutes les opérations de dépannage à un personnel de dépannage qualifié.
• Ne pas laisser couler de liquide dans le boîtier et ne pas utiliser votre moniteur à proximité de l'eau.
• Ne pas insérer d'objets d'aucune sorte par les ouvertures du boîtier, ils pourraient entrer en contact avec des points à haut voltage, ce qui peut être nuisible ou fatal ou pourrait provoquer des électrocutions, des incendies ou des pannes de l'équipement.
• Ne pas tordre, froisser le cordon d'alimentation, dans le cas contraire, le cordon sera endommagé. Ne placez aucun objet lourd sur le cordon d'alimentation. Un cordon endommagé pourrait provoquer des électrocutions ou des incendies.

- Ne pas placer cet appareil sur un chariot, un support ou une table en pente ou instable, le moniteur pourrait tomber et être sérieusement endommagé.

- Ne pas utiliser dans un véhicule en fonction, car l'unité risque de tomber ou de basculer ce qui peut provoquer des blessures.

- Le connecteur du câble d'alimentation est le moyen principal qui permet de déconnecter le système de l'alimentation. Le moniteur doit être installé à proximité d'une prise murale facilement accessible.

- Cet appareil doit être connecté à une prise PRINCIPALE équipée d'une connexion de protection avec mise à la terre. Ne placez aucun objet sur le dessus du moniteur et ne pas utiliser le moniteur à l'extérieur.

- Ne pas utiliser la fiche polarisée de cet appareil avec une rallonge ou d'autres prises murales à moins que les lames puissent être complètement insérées.

- Le cordon d'alimentation que vous utilisez doit avoir été approuvé et être conforme aux normes de sécurité de votre pays. (Le type H05VV-F 3G 1mm ^2 doit être utilisé en Europe)

- Au Royaume Uni, un cordon d'alimentation approuvé BS équipé d'une prise moulée possédant un fusible noir (13A) installé pour l'utilisation avec ce moniteur doit être utilisé.

• Utilisez uniquement une alimentation secteur de 100 V à 240 V 50 Hz/60 Hz. Le fonctionnement en continu à une haute tension au-delà de 100 V à 240 V CA réduira la durée de vie de l'unité et risque de provoquer un danger d'incendie.
• Débranchez le cordon d'alimentation pendant les orages ou si vous prévoyez ne pas l'utiliser pendant une longue durée.
• Ne pas utiliser le moniteur dans les endroits très chauds, humides, poussièreux ou gras.
• Ne pas obstruer les fentes d'aération du moniteur.
• Nettoyez les zones d'aération du moniteur plasma à l'aide d'un aspirateur équipé d'une brosse douce.
• Pour assurer une bonne aération, effectuez le nettoyage pour les zones d'aération tous les mois. Un nettoyage plus fréquent peut être nécessaire en fonction de l'environnement dans lequel le moniteur est installé.
• Laissez une bonne aération autour du moniteur de manière à ce que la chaleur puisse se dissiper correctement. Ne pas bloquer les ouvertures d'aération et ne pas placer le moniteur à proximité d'un radiateur ou d'autres sources de chaleur. Ne rien placer sur le dessus du moniteur.
• Manipulez avec soin pendant le transport. Conservez les matériels d'emballage pour un transport ultérieur.
• Comme dans la plupart des cas avec les moniteurs utilisant un affichage à base de phosphore (par exemple un moniteur CRT) la sortie d'éclairage diminuera progressivement au fur à mesure de la durée de vie du Moniteur Plasma.
• Pour éviter une sulfuration, il est fortement recommandé de ne pas placer l'unité dans un vestiaire de bains publics ou de bains d'une source chaude.

ISE EN GARDE

Débranchez immédiatement votre moniteur de la prise murale et contactez un personnel de dépannage qualifié dans les conditions suivantes :

• Lorsque le cordon d'alimentation ou la fiche sont endommagés.
• Si un liquide a été répandu sur l'appareil, ou si des objets sont tombés à l'intérieur du moniteur.
• Si le moniteur a été exposé à la pluie ou à de l'eau.
• Si le moniteur est tombé ou si le boîtier a été endommagé.
• Si le moniteur ne fonctionne pas correctement en suivant les instructions d'utilisation.

MISE EN GARDE

UN BON POSITIONNEMENT ET UN BON REGLAGE DU MONITEUR PERMETTENT DE REDUIRE LA FATIGUE VISUELLE, DES EPAULES ET DE LA NUQUE. VÉRIFIEZ LES POINTS SUIVANTS LORSQUE VOUS POSITIONNEZ LE MONITEUR:

• Pour des performances optimales, laissez 20 minutes de préchauffe.
• Laissez reposer vos yeux périodiquement en fixant votre regard sur un objet à une distance de 1,5 m minimum. Clignez des yeux régulièrement.
• Positionnez le moniteur à un angle de 90 degrés par rapport aux fenêtres et autres sources d'éclairage afin de minimiser l'éblouissement et les reflets.
• Nettoyez la surface du moniteur à l'aide d'un chiffon non-abrasif et sans peluches. Evitez d'utiliser une solution de nettoyant ou un nettoyant pour vitres.
• Réglez la luminosité et le contraste du moniteur pour améliorer la lisibilité.
• Effectuez régulièrement des bilans de santé pour vos yeux.

Ergonomie

Pour profiter au maximum des avantages ergonomiques, voici nos recommandations:

• Utilisez les contrôles préréglés de la Taille et de la Position avec les signaux standard.
• Utilisez les paramètres de Couleur préréglés.
• Ne pas utiliser la couleur bleue primaire sur un fond sombre, car cela peut être difficile à regarder et peut provoquer une fatigue visuelle en raison du manque de contraste.
• Cet équipement n'est pas destiné à une utilisation avec des stations de travail pour affichage vidéo selon BildscharbV.

Pour des informations plus détaillées concernant l'organisation d'un environnement de travail sain, référez-vous à la documentation suivante:

Nettoyage de l'écran

• Lorsque l'écran devient poussiéreux ou sale, essuyez légèrement à l'aide d'un chiffon doux.
• Ne pas frotter l'écran avec un matériel dur.
• Ne pas appliquer de pression à sa surface.
• Ne pas utiliser un nettoyant bureautique(OA). Un nettoyant bureautique provoquera une détérioration ou décoloration de la surface.

Nettoyage du boîtier

• Coupez l'alimentation.
• Essuyez doucement le boîtier avec un chiffon doux et sec.
• Humidifiez le chiffon avec un détergent neutre et de l'eau pour nettoyer le boîtier puis essuyez le boîtier à l'aide d'un chiffon sec.

REMARQUE: La surface du boîtier est composée de divers types de plastique.

NE PAS nettoyer avec des produits à base de benzène, un diluant, un détergent alcalin, un détergent à base d'alcool, un nettoyant pour vitres, de la cire, un produit de polissage, les poudres de savon ou des insecticides. Ne pas laisser le caoutchouc ou le vinyle entrer en contact avec le boîtier pendant une longue durée. Ces types de fluides et de matières peuvent détériorer, exfolier ou faire craquer la peinture.

NETTOYAGE DES OUVERTURES D'AERATION

• Nettoyez les zones d'aération du moniteur plasma à l'aide d'un aspirateur équipé d'une brosse douce.
• Pour assurer une aération correcte, effectuez le nettoyage des zones d'aération tous les mois. Un nettoyage plus fréquent peut être nécessaire en fonction de l'environnement dans lequel le moniteur est installé.

Pour éviter ou minimiser la rémanence de l'image:

Comme tous les périphériques d'affichage à base de phosphore et tous les autres écrans à plasma, les moniteurs plasma peuvent être sujets à des rémanences d'image dans certaines circonstances. Certaines conditions de fonctionnement, par exemple afficher en continu une image statique pendant une longue période, peut provoquer une rémanence d'image en cas d'absence de précautions. Pour protéger votre investissement dans cet écran plasma, veuillez respecter le guide et les conseils ci-dessous permettant de minimiser l'apparition d'une rémanence d'image:

• Activez et utilisez toujours la fonction d'économiseur d'écran de votre ordinateur lorsque vous utilisez une source d'entrée PC.
• Affichez une image flottante quand cela est possible.
• Changez la position de l'affichage du menu de temps en temps.
• Eteignez toujours votre moniteur lorsque vous ne l'utilisez plus.

Pour réduire les possibilités de présence d'une rémanence d'image après une utilisation de longue durée:

• Diminuez les valeurs de la Luminosité et du Contraste le plus possible sans réduire la lisibilité de l'image.
• Affichez une image multicolore composée de nombreux dégradés de couleurs (i.e. images photographiques ou photo-réalistes).
• Créez un contenu d'image avec le moins de contraste possible entre les zones claires et sombres. Utilisez des couleurs complémentaires ou des couleurs pastel quand cela est possible.
• Evitez d'afficher les images avec peu de couleurs et avec des contours distincts nettement définis entre les couleurs.

Bruit de fonctionnement du moniteur Plasma

- L'écran du moniteur Plasma est composé de pixels très fins et ces pixels émettent de la lumière en fonction des signaux vidéo reçus. Pour cette raison, vous pouvez entendre un bourdonnement ou un ronflement électronique provenant de votre moniteur Plasma. Notez également que la vitesse de rotation du moteur du ventilateur de refroidissement augmentera lorsque la température ambiante du moniteur Plasma devient importante. Vous pouvez entendre le bruit du moteur à ce moment-là.

REMARQUE: Les éléments suivants ne sont pas couverts par la garantie.

• La rémanence d'image
- L'écran émettant du bruit Par exemple: Bruit du moteur du ventilateur et ronflement du circuit électronique / bourdonnement de l'écran verre.

Environnement de Fonctionnement

Température et humidité relative de l'environnement de fonctionnement: 0 °C à +40 °C (+32 °F à +104 °F); inférieure à 80%RH (ouvertures d'aération non bloqués). Ne pas installer cet appareil dans une zone mal aérée ou dans les endroits très humides ou exposés à la lumière directe du soleil (ou à une lumière artificielle importante).

Avertissement

Non destiné à l'utilisation dans une salle des ordinateurs comme définit dans la Norme ANSI/NFPA 75 concernant la Protection des Ordinateurs Electroniques / Equipements de Traitement de Données.

REMARQUE: Veuillez utiliser un câble de signal vidéo, mini D-SUB 15 broches vers mini D-SUB 15 broches avec des noyaux en ferrite aux deux extrémités (non fourni).

Utiliser les Supports/Montures Optionnels

Un support ou une monture optionnels peuvent être installés lorsque l'appareil est en position verticale ou lorsqu'il est tourné vers le bas.

Pour installer le support avec le moniteur en position verticale, baissez le moniteur pour qu'il s'insère dans les pieds comme illustré (Figure 1). Utilisez les poignées pour soutenir le moniteur lorsque vous baissez les trous pour support situés sous le moniteur pour qu'ils s'insèrent dans les pieds.

Si vous allez installer un support ou une monture et si le moniteur est tourné vers le bas (Figure 2), assurez-vous de mettre la feuille de protection (la feuille de mousse dans laquelle le moniteur a été emballé) au-dessous du moniteur afin de ne pas endommager l'écran.

Cette unité doit être utilisée avec un support ou un type de monture. Cette unité n'est pas conçue pour une utilisation sans support supplémentaire.

• Pour réaliser une installation et une fixation correctes, il est recommandé de consulter un revendeur expérimenté et agréé.
• Ne pas respecter les bonnes procédures de montage peut provoquer des dommages à l'unité ou à l'installateur.
• La garantie du produit ne couvre pas les dommages provoqués par une installation inappropriée.

MISE EN GARDE :

• Pour réaliser l'installation, respectez les instructions fournies avec le support ou la monture. Utilisez uniquement les équipements recommandés par le constructeur.
• Assurez-vous d'installer le support ou la monture avec l'unité sur une surface suffisamment solide et stable pouvant supporter le poids de l'unité, par exemple un tablier ou une table solide.
• Utilisez les agrafes spécifiées pour l'installation.
• Prenez des précautions nécessaires pour éviter à l'unité de basculer ou de tomber.

Emplacement de Montage

Le plafond et le mur doivent être suffisamment solides de manière à pouvoir soutenir le moniteur ainsi que les accessoires de fixation.

• NE PAS installer dans les endroits où une porte ou une ouverture risquent de percuter l'unité.
• NE PAS installer dans les endroits où l'unité peut être sujet à de fortes vibrations et à des poussières.
• NE PAS installer près de l'entrée de l'alimentation principale du bâtiment.

• NE PAS installer dans un endroit où les passagers peuvent facilement s'accrocher à l'unité ou à la monture.

• Lorsque vous l'installez dans un placard ou dans une niche, comme dans un mur, prévoyez au moins un espace de 50mm (2 pouces) entre le moniteur et le mur pour permettre une aération appropriée (Figure 3).

• Laissez une bonne aération ou disposez une climatisation autour du moniteur de manière à ce que la chaleur puisse se dissiper correctement depuis l'unité et la monture.

Figure 1

• Assurez-vous que le plafond est suffisamment solide pour soutenir le poids de l'unité ainsi que la monture au long du temps, et malgré les tremblements de terre, les vibrations inattendues et autres forces externes.
• Assurez-vous que l'unité est fixée sur une structure solide au plafond, par exemple une potence. Fixez le moniteur à l'aide de boulons, de rondelles ressort à becs, des rondelles et d'écrous.
• NE PAS fixer dans les zones où il n'y a pas de structure de support interne. NE PAS utiliser des vis à bois ou chevilles pour le montage. NE PAS fixer l'unité sur une garniture ou sur des appareils fixes en suspension.

Maintenance

• Effectuez une vérification régulière pour détecter les vis desserrées, les écarts, les distorsions ou d'autres problèmes pouvant se produire avec la monture. Si vous constatez un problème, veuillez consulter un personnel de dépannage qualifié pour obtenir de l'aide.
• Vérifiez l'emplacement de montage pour détecter des signes de dommages ou de dégradation qui peuvent se produire avec le temps.

Avis sur une installation murale ou une fixation au plafond

• Si vous utilisez les accessoires de montage autres que ceux certifiés par NEC, ils doivent être conformes à la méthode de montage compatible VESA (FDMlv1).
• NEC vous conseille fortement d'utiliser les vis de taille M8 (d'une longueur de 16mm plus l'épaisseur du support). Si vous utilisez des vis d'une longueur supérieure à 16mm, vérifiez la profondeur du trou.(Force de fixation conseillée: 1125 - 1375N•cm) NEC recommande les interfaces de montage compatibles avec la norme UL1678 dans l'Amérique du Nord.

Appareil Support de Montage Vis 16mm Epaisseur du support

La longueur de la vis doit être égale au total de la profondeur du trou (16mm) plus l'épaisseur du support

Orientation

NE PAS utiliser ce moniteur dans une position portrait. Ne pas respecter cette consigne risque de provoquer une panne et peut invalider la garantie.

Organisation des Câbles

Pour organiser les câbles de manière pratique, utilisez les colliers pour câble fournis pour attacher le cordon d'alimentation avec les câbles de signal et les câbles audio à l'arrière du moniteur.

Pour fixer les colliers pour câble:

1. Fixez les colliers pour câble sur le moniteur. Insérez la bride d'ancrage du collier dans le trou à l'arrière du moniteur. Il y a 4 colliers pour câble et 4 trous pour collier sur l'unité.
2. Une fois le collier pour câble mis en place sur le moniteur, enroulez l'extrémité autour des câbles. Placez l'extrémité du collier dans la rainure près de la bride d'ancrage. Tirez jusqu'à ce que les câbles soient serrés.
   Les colliers sont conçus pour rester en place. Une fois qu'ils sont mis en place, il sera difficile de les enlever.
3. Les câbles peuvent passer par la droite ou la gauche du collier. Utilisez les bandes pour fixer les câbles ensemble le long de leur longueur. Assurez-vous que les câbles sont entièrement supportés.

Pour détacher les colliers pour câble:

Utilisez les pinces et tournez le collier à 90 degrés et tirez vers l'extérieur. Il est possible que le collier soit usé avec le temps et le retrait risque de l'abîmer.

Utiliser la Télécommande:

Installer les piles dans la télécommande.

La télécommande est alimentée par des piles AA. Pour installer ou changer les piles:

A. Pressez et faites glisser pour ouvrir le couvercle.
B. Alignez les piles en respectant les indications (+) et (-) à l'intérieur du boîtier.
C. Replacez le couvercle.

MISE EN GARDE : Une utilisation incorrecte des piles peut provoquer des fuites ou un éclatement. NEC vous conseille de respecter les consignes d'utilisation des piles ci-dessous:

• Insérez les piles de taille "AA" en faisant correspondre les signes (+) et (-) des piles se trouvant à l'intérieur du compartiment des piles.
• Ne pas mélanger des piles de marques différentes.
• Ne mélangez pas des piles anciennes et neuves ni des piles de marques différentes. Ne pas respecter cette consigne risque de réduire la durée de vie des piles ou de provoquer une fuite de liquide des piles.
• Retirez les piles usées immédiatement pour éviter une fuite de l'acide des piles dans le compartiment des piles.
• Ne pas toucher l'acide des piles, cela pourrait blesser votre peau.
• Ne laissez pas tomber la télécommande et prenez-en soin.
• Ne la mouillez pas. Si jamais la télécommande est mouillée, séchez-la immédiatement.
• Evitez la chaleur et l'humidité extrêmes.
• Ne pas jeter les piles dans un feu.
• Veuillez respecter les règlements de l'état ou les règles environnementales publiques en vigueur dans votre pays/région pour mettre les piles usées au rebut.
• Pour un remplacement, utilisez uniquement des piles alcalines non-rechargeables conventionnelles ou des piles manganèse.
• Risque d'explosion si les piles sont remplacées incorrectement.

Rayon de Fonctionnement de la Télécommande

Pointez le haut de la télécommande en direction du capteur du moniteur lorsque vous pressez les boutons. La télécommande peut être utilisée à une distance maximum de 7 m/23 pieds depuis l'avant du moniteur Plasma. Les angles vertical et horizontal limites pour le fonctionnement de la télécommande sont de 30 degrés à une distance de 3,5 m/11,5 pieds.

MISE EN GARDE

La télécommande peut ne pas fonctionner si le capteur de la télécommande du moniteur est exposé à la lumière directe du soleil ou à un éclairage important, ou si un obstacle se trouve entre le capteur et la télécommande.

Manipulation de la Télécommande

Ne pas ouvrir la télécommande sauf pour installer les piles. Ne pas laisser de l'eau ou d'autres liquides se renverser sur la télécommande. Si jamais la télécommande est mouillée, séchez-la immédiatement.

Evitez de l'exposer à la chaleur et à la vapeur d'eau.

REMARQUE: Si la télécommande ne doit pas être utilisée pendant une longue période, retirez les piles.

Désignation des pièces et leur Fonction

Panneau de Contrôle

9 OFFON 10 EXIT 8 7 6 5 4 3 2 1

1) MARCHE/ARRÊT

Mise sous tension/veille.

2) SILENCE

Active/Désactive la fonction coupure son.

3) ENTREE

Bascule entre les sources d'entrée.

Fonctionne comme le bouton SET[REGLAGE] dans le menu OSD.

4) PLUS (+)

Augmente la valeur de réglage dans le menu OSD.

5) MOINS (-)

Diminue la valeur de réglage dans le menu OSD.

6) HAUT (▲)

Augmente le son si l'OSD est désactivé.

Monte le curseur pour sélectionner un paramètre à régler dans le menu OSD.

7) BAS (▼

Baisse le son lorsque l'OSD est désactivé.

Descend le curseur pour sélectionner un paramètre à régler dans le menu OSD.

8) QUITTER

Réactive le menu OSD lorsqu'il est désactivé.

Quitte le menu courant affiché pour passer au menu précédent dans l'OSD.

9) Capteur de la télécommande et Témoin d'alimentation

Reçoit les signaux de la télécommande sans fil. S'allume en vert lorsque le moniteur est allumé. S'allume en rouge lorsque le moniteur est en mode Veille. S'allume en orange lorsque le moniteur est en mode ECONOMIE D'ENERGIE.

Le témoin d'alimentation clignotant en rouge indique que le moniteur a détecté une panne. Consultez un personnel qualifié en cas de panne.

10) Interrupteur d'alimentation principale

Basculer l'interrupteur pour activer/couper l'alimentation principale.

Mode Témoin DEL d’état
Mise sous tension	Vert
Veille Rouge
Economie d’énergie	Orange
Diagnostic (Détection de panne)	Clignotement Rouge

REMARQUE:

Le bouton MARCHE/ARRÊT ne permet pas d'éteindre complètement le moniteur. Utilisez l'Interrupteur d'Alimentation Principale pour éteindre complètement le moniteur.

Désignation des pièces et leur Fonction

Panneau des Ports 1 OUT IN EXTERNAL CONTROL 2 DVD/HD3 R L DVI AUDIO3 9 DVD/HD2 R L AUDIO2 AUDIO1VCDI/HD1 R L S-VIDEO IN 12 IN 11 VIDEO R L SPEAKER (S) 13 14 AC IN

1) SORTIE DE CONTROLE EXTERNE (D-Sub 9-broches)

Connexion de la sortie RS-232C avec un deuxième moniteur.

2) ENTREE DE CONTROLE EXTERNE (D-Sub 9-broches)

Connexion de l'entrée RS-232C vers un équipement externe comme un PC afin de piloter les fonctions RS-232C.

3) DVD/HD3 (HDMI)

Entrée des signaux RVB numériques provenant d'un ordinateur ou d'un périphérique HDTV équipé d'une sortie RVB numérique.

5) AUDIO3

Entrée du signal audio à partir d'un équipement externe comme un ordinateur, un magnétoscope ou un lecteur DVD.

6) VGA (Mini D-sub 15 broches)

Entrée ou sortie analogique d'un ordinateur.

7) AUDIO2

Entrée du signal audio à partir d'un équipement externe comme un ordinateur, un magnétoscope ou un lecteur DVD.

8) DVD/HD1:

Connexion d'un équipement tel qu'un lecteur DVD, un périphérique HDTV ou un décodeur.

9) DVD/HD2

Entrée du signal audio à partir d'un équipement externe comme un ordinateur, un magnétoscope ou un lecteur DVD.

11) Entrée S-Vidéo

Entrée S-Vidéo.

12) VIDEO1

Entrée ou sortie vidéo composite.

13) Connecteur pour Haut-parleurs externes (G et D)

Connexion avec les haut-parleurs optionnels. Sortie du signal audio depuis AUDIO 1, 2, et 3 vers les haut-parleurs externes.

REMARQUE: Le connecteur pour Haut-parleur est de 8W + 8W (8 ohms).

14) ENTREE CA

Connexion avec le cordon d'alimentation fourni.

Informations:

Pour réaliser les connexions SCART, deux méthodes sont disponibles:

SCART1: Connexion R/V/B avec les ports DVD/HD1 et connexion de sync. composite avec le port VIDEO1.

SCART2: Connexion R/V/B + sync. composite avec le port VGA.

Désignation des pièces et leur Fonction - suite

Fonctions de la Télécommande

POWER ON STANDRY RGB CIVON-E VIDEO PICTURE MEMORY 22 123 456 7 8 9 0 DISPLAY MENU 15 9 SET AUTO SEMP EXIT 16 17 10 VOL POINTER ZOOM 19 12 MUTE 20 #SPLIT SCREEN PP S-DR'S SINGLE SWAP SELECT/FREEZE CAPTURE #REVIEW TO SET RESET S-FEEP 14 NEC REMOTE CONTROLLER RU-M13

1) POWER ON/STANDBY

Mise sous tension/veille.

*Si le témoin d'alimentation du moniteur ne s'allume pas, aucun contrôle ne pourra fonctionner.

2) VIDEO

Change le signal d'entrée pour la source VIDEO.

3) RGB

Change le signal d'entrée pour la source RVB.

4) DVD/HD

Change le signal d'entrée pour la source DVD/HD.

5) PICTURE MODE

Permet de sélectionner l'un des Modes Image: [STANDARD], [CLAIR], [CINEMA1], [CINEMA2], [DEFAULT].

STANDARD: permet une visualisation dans une pièce lumineuse

CLAIR: permet une visualisation des images plus brillantes que le mode STANDARD

CINEMA1, 2: permettent une visualisation dans une pièce sombre, idéal pour regarder les films

DEFAULT: paramètres d'usine par défaut

6) SIZE Règle le rapport d'aspect de l'image.

7) KEYPAD Règle l'ID de la télécommande.

9) ▲ ▼ Monte ou descend le curseur de sélection.

10) AUTO SETUP : Règle automatiquement la PHASE HORLOGE, HORLOGE et la POSITION. (Entrée du signal RVB analogique uniquement)

11) POINTER Active/désactive le pointeur.

12) VOLUME Augmente/diminue le son.

13) SPLIT SCREEN PIP : Mode Image dans l'image. S BY S: Mode Côte à Côte. SINGLE (UNIQUE): Retour en mode normal. SWAP (BASCULE): Bascule parmi les images de Partage Ecran. SELECT./FREEZE (SELECT./FIGER): Sélectionne l'entrée à activer en mode partage d'écran.

Lorsque la fonction GEL IMAGE (voir l'OSD FONCTION) est activée, le bouton SELECT./FREEZE (SELECT./FIGER) peut être utilisé pour afficher les images fixes sur l'écran secondaire.

CAPTURE : Capture les photos.

14) REMOTE ID Active la fonction ID de la Télécommande.

15) MENU Active/désactive le mode menu.

16) SET Permet d'effectuer les choix.

17) -, + Augmente ou diminue la valeur d'un paramètre.

18) EXIT Passe au menu précédent.

19) ZOOM Agrandit ou diminue l'image.

20) MUTE Coupe le son.

21) SLEEP Arrêt programmé.

22) PICTURE MEMORY Arrêt programmé.

MISE SOUS TENSION

Pour mettre sous tension et arrêter l'unité :

1. Branchez le cordon d'alimentation dans une prise CA.
2. Appuyez sur le bouton Marche/Arrêt (de l'unité).

Le témoin MARCHE/VEILLE du moniteur s'allumera en rouge et l'unité passera en mode VEILLE.

1. Pressez le bouton POWER ON de la télécommande. Le témoin MARCHE/VEILLE deviendra vert lorsque l'unité est activée.
2. Pressez le bouton STANDBY (de la télécommande) ou le bouton Marche/Arrêt (de l'unité) pour éteindre le moniteur.

AFFICHAGE

Pour vérifiez les paramètres d'affichage, pressez le bouton DISPLAY de la télécommande. L'écran change chaque fois le bouton DISPLAY est pressé. Les informations d'affichage disparaîtront au bout de 3 secondes.

ZOOM NUMERIQUE

Le zoom numérique permet de changer la position d'image ou d'agrandir l'image sur l'écran.

1. Assurez-vous que la fonction ZOOM NAVIG est désactivée. Pressez le bouton ZOOM (+ ou -) pour afficher la loupe.

Pressez le bouton ZOOM + pour agrandir l'image.

Pressez le bouton ZOOM - pour diminuer l'image.

Pressez les boutons HAUT et BAS ou les boutons PLUS et MOINS pour repositionner l'image.

1. Pressez le bouton POINTER pour masque le pointeur.

POINTEUR

Utilisez le Pointeur pour désigner une zone spécifique de l'écran.

Pressez les boutons HAUT et BAS ou les boutons PLUS et MOINS pour repositionner le Pointeur.

Couvercle de l'Interrupteur d'Alimentation Principale

Ce moniteur est équipé d'un couvercle pour l'Interrupteur d'Alimentation Principale. Utilisez ce couvercle pour éviter que l'unité soit éteinte par mégarde.

Placez la languette du couvercle pour câble dans la rainure rectangulaire à l'arrière du moniteur.

Fixez ensuite le couvercle sur le moniteur à l'aide de la vis fournie.

OFFON

RAINURE LANGUETTE Couvercle de l'Interrupteur d'Alimentation Principale

Désignation des pièces et leur Fonction - suite

Fonction ID Télécommande

ID DE LA TELECOMMANDE

La télécommande fournie avec ce moniteur peut être utilisée pour piloter un total de 26 moniteurs différents à l'aide du mode ID TELECOMANDE. Le mode ID TELECOMMANDE fonctionne avec l'ID Moniteur, ce qui permet de piloter en tout 26 moniteurs différents. Par exemple : si plusieurs moniteurs sont en fonction dans la même zone, une télécommande en mode normal enverra simultanément les signaux à tous les moniteurs, voir la Figure 1. Utiliser la télécommande en mode ID TELECOMMANDE permettra de piloter uniquement un seul moniteur prédéfini dans le groupe, voir la Figure 2.

POUR REGLER L'ID DE LA TELECOMMANDE:

Lorsque vous maintenez appuyé le bouton REMOTE ID SET de la télécommande, utilisez le pavé des touches numériques pour saisir l'ID Moniteur (1-26) du moniteur à piloter via la télécommande. La télécommande pourra ainsi être utilisée pour piloter le moniteur disposant de l'ID Moniteur défini.

Lorsque vous sélectionnez 0 ou si la télécommande est réglée en mode normal, tous les moniteurs seront commandés.

POUR UTILISER LE MODE ID

TELECOMMANDE

Mode ID - Pour passer en Mode ID, pressez et maintenez le bouton REMOTE ID SET pendant 2 secondes.

Mode Normal - Pour revenir en Mode Normal, pressez et maintenez le bouton REMOTE ID RESET pendant 2 secondes.

Afin que cette fonction puisse fonctionner correctement, vous devez assigner un numéro d'ID Moniteur à votre moniteur. L'assignation d'un numéro d'ID Moniteur peut être effectuée dans le menu SET UP de l'OSD (Voir en page 17).

Si l'ID du moniteur est réglé sur "ALL", le moniteur sera piloté par la télécommande indépendamment de l'ID de la télécommande.

Aucune image

• Le câble de signal doit être connecté correctement sur la carte graphique/l'ordinateur.
• La carte graphique doit être correctement insérée dans son slot.
• L'interrupteur d'alimentation frontal et l'interrupteur d'alimentation de l'ordinateur doivent être tous en position MARCHE.
• Vérifiez et assurez-vous d'avoir sélectionné un mode supporté pour la carte graphique ou le système utilisé. (Veuillez consulter le manuel de votre carte graphique ou de votre système pour changer le mode graphique.)
• Vérifiez le moniteur et votre carte graphique au niveau de leur compatibilité et des réglages recommandés.
• Vérifiez le connecteur du câble de signal pour rechercher les broches éventuellement tordues ou enfoncées.

Le bouton Marche/Arrêt ne répond pas

- Débranchez le cordon d'alimentation de la sortie CA du moniteur pour l'éteindre puis redémarrez le moniteur.

Rémanence de l'image

- Veuillez noter que la Technologie Plasma peut rencontrer un phénomène connu sous le nom de Rémanence de l'Image. La Rémanence de l'Image se produit lorsqu'une image résiduelle ou "fantôme" d'une image précédente reste visible sur l'écran. A la différence des moniteurs CRT, la Rémanence de l'Image sur un moniteur Plasma ne sera pas permanente, cependant il est déconseillé d'afficher des images fixes pendant une longue période. Pour alléger le problème de persistance, éteignez le moniteur aussi longtemps que possible pour que l'image précédente disparaisse. Par exemple, si une image a été affichée sur l'écran pendant une heure et l'image résiduelle reste, le moniteur doit être éteint pendant une heure pour éliminer cette image.

REMARQUE: Comme pour tous les appareils d'affichage, NEC DISPLAY SOLUTIONS. conseille d'afficher des images flottantes et d'utiliser un économiseur d'écran mobile à des intervalles réguliers chaque fois l'écran est inactif ou d'éteindre le moniteur lorsqu'il n'est pas utilisé.

L'image est instable, floue ou un effet de vague apparaît.

• Le câble de signal doit être correctement connecté au moniteur Plasma, à l'ordinateur ou à d'autres périphériques d'entrée.
• Utilisez les contrôles de l'écran OSD pour mettre au point et régler l'image en augmentant ou en diminuant la valeur de la phase d'horloge. Si le mode d'affichage est changé, les paramètres du Réglage d'Image OSD doivent peut-être être réglés une nouvelle fois.
• Vérifiez le moniteur et votre carte graphique au niveau de leur compatibilité et des fréquences de signal recommandées.

L'image du signal composant est verdâtre.

- Vérifiez si le connecteur entrée DVD/HD est sélectionné.

La DEL du moniteur ne s'allume pas (absence de témoin vert ou rouge)

- L'Interrupteur d'Alimentation Principale doit être en position MARCHE et le cordon d'alimentation doit être connecté.

La DEL rouge du moniteur clignote.

- Il se peut qu'une panne se soit produite, veuillez contacter votre centre de dépannage NEC DISPLAY SOLUTIONS agréé dans votre région.

L'image affichée n'est pas dimensionnée correctement.

• Utilisez les contrôles de l'écran OSD pour augmenter ou diminuer la valeur de l'horloge.
• Vérifiez et assurez-vous d'avoir sélectionné un mode supporté pour la carte graphique ou le système utilisé. (Veuillez consulter le manuel de votre carte graphique ou de votre système pour changer le mode graphique.)

La résolution sélectionnée n'est pas affichée correctement.

- Utilisez les informations OSD pour accéder au menu Informations et vérifiez que la résolution appropriée a été sélectionnée. Dans le cas contraire, sélectionnez une résolution adaptée.

Pas de son

• Vérifiez si le câble du haut-parleur est correctement connecté.
• Vérifiez si la fonction coupure son est activée.
• Vérifiez si le volume est réglé sur minimum. REMARQUE: Il est possible d'écouter le son à partir d'une source différente de la source vidéo.

L'interface RS-232C ne fonctionne pas.

- Vérifiez le paramètre PROTOCOLE dans le menu FONCTION.

La télécommande ne fonctionne pas.

• Assurez-vous que les piles sont insérées correctement.
• Testez la charge/durée de vie des piles.
• Assurez-vous de pointer la télécommande directement vers le capteur du moniteur.
• Vérifiez si la télécommande est en mode TELECO.ID(ID TELECOMMANDE).
• La télécommande peut ne pas fonctionner sous la lumière directe du soleil ou si le capteur du moniteur est exposé à une lumière importante.

(non si vede né la luce verde, né la luce rossa)
