ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PlasmaSync 50XC10 NEC

Οδηγός έναρξης λειτουργίας

Guía de Inicio

Guide de Démarrage

• Οθόνη πλάσματος
• Τηλεχειριστήριο και μπαταρίες ΑΑ
- Καλώδιο τροφοδοσίας
•Εγχειρίδιο χρήσης (CD-ROM)
•Οδηγός έναρξης λειτουργίας (Εντυπο/CD-ROM)
- Κάλυμμα διακόπτη λειτουργίας και βίδα
- Σφιγκτήρες καλωδίων

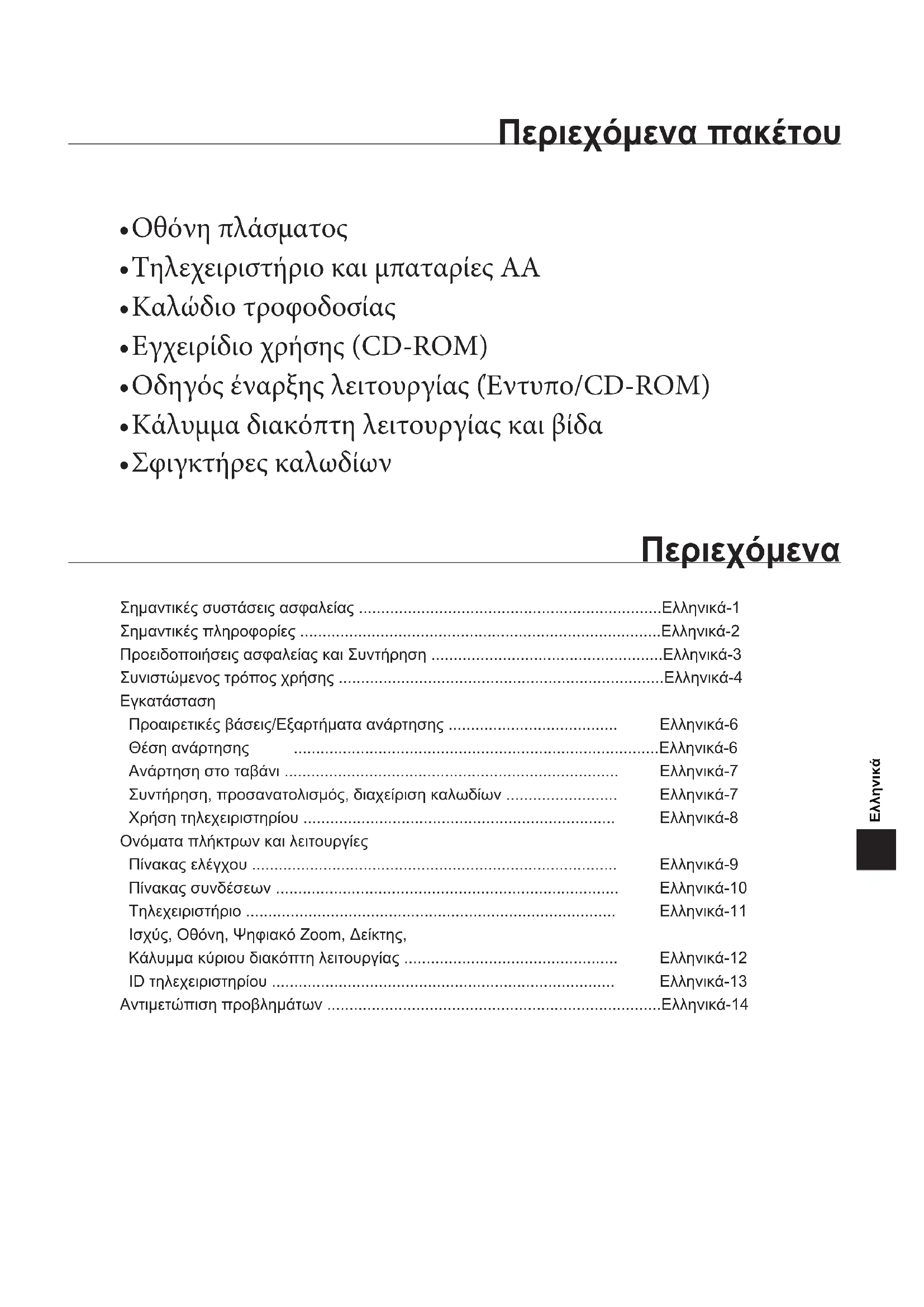

Περιεχόμενα

Σημαντικές συστάσεις ασφαλείας ....Ελληνικά-1

Σημαντικές πληροφορίες ....Ελληνικά-2

Προειδοποιήσεις ασφαλείας και Συντήρηση ....Ελληνικά-3

Συνιστώμενος τρόπος χρήσης ....Ελληνικά-4

Εγκατάσταση

Προαιρετικές βάσεις/Εξαρτήματα ανάρτησης ...... Ελληνικά-6

Θέση ανάρτησης ......Ελληνικά-6

Ανάρτηση στο ταβάνι ...... Ελληνικά-7

Συντήρηση, προσανατολισμός, διαχείριση καλωδίων ...... Ελληνικά-7

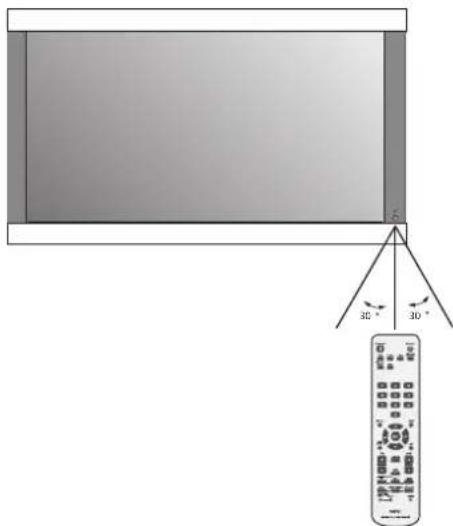

Χρήση τηλεχειριστηρίου ...... Ελληνικά-8

Ονόματα πλήκτρων και λειτουργίες

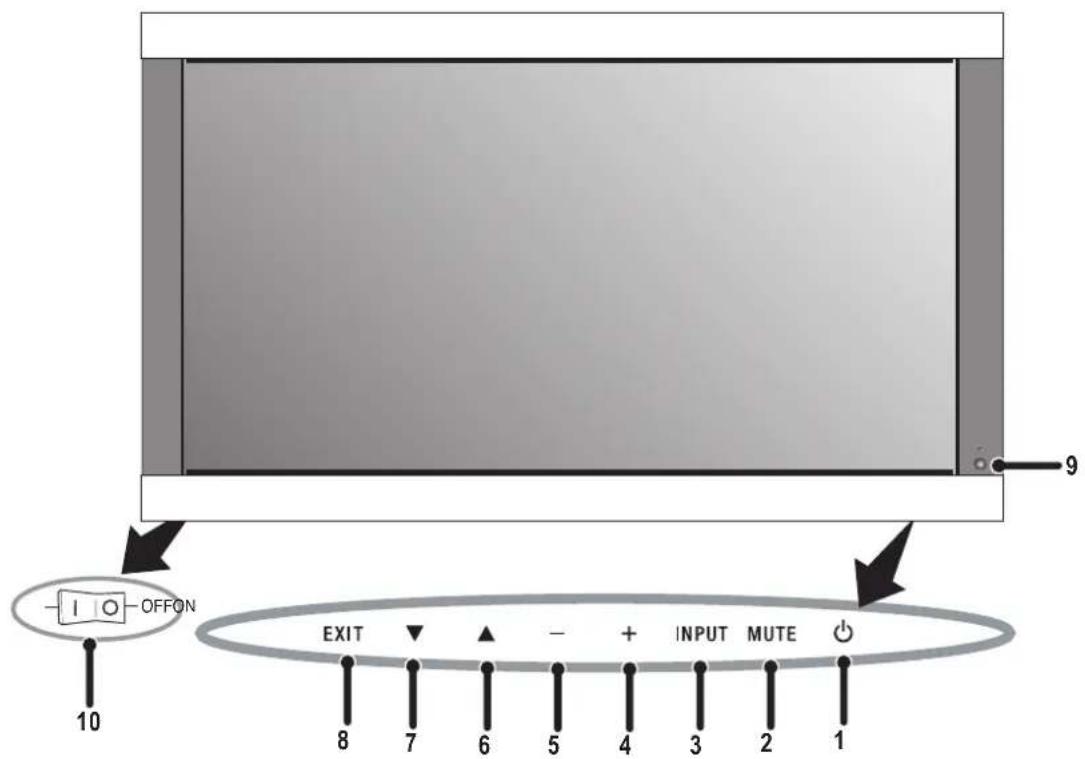

Πίνακας ελέγχου ...... Ελληνικά-9

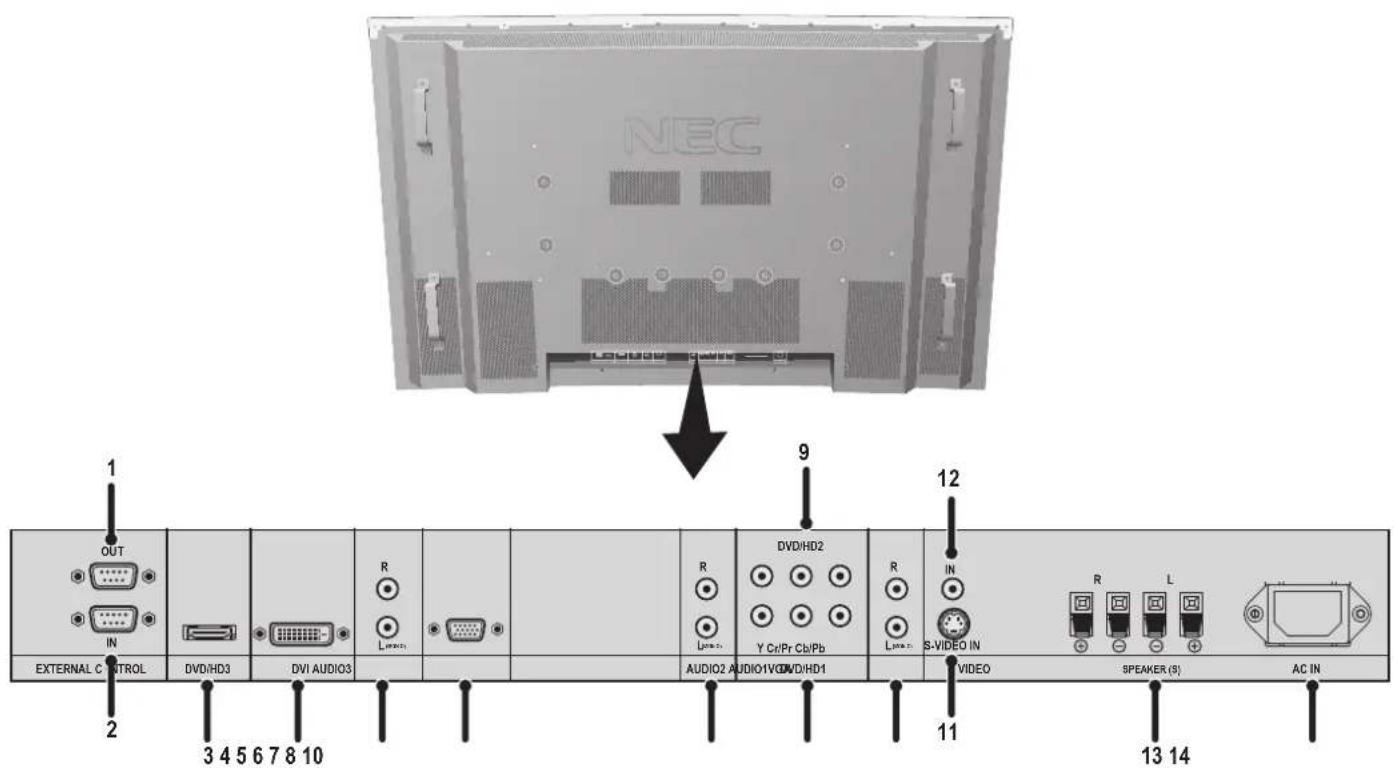

Πίνακας συνδέσεων ...... Ελληνικά-10

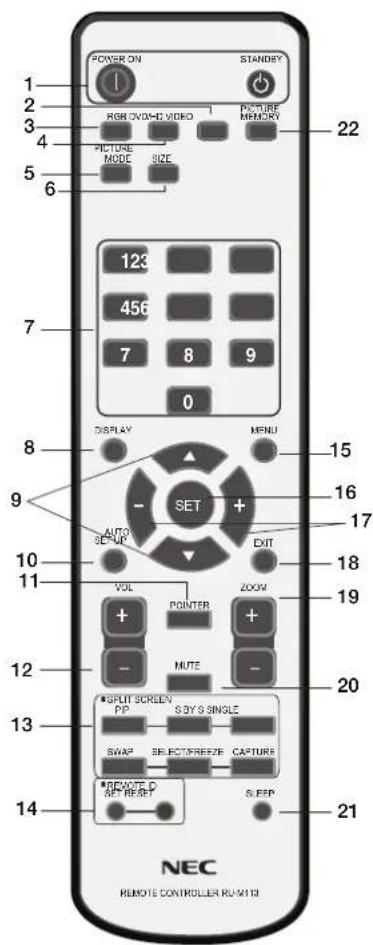

Τηλεχειριστήριο ...... Ελληνικά-11

Ισχύς, Οθόνη, Ψηφιακό Zoom, Δείκτης,

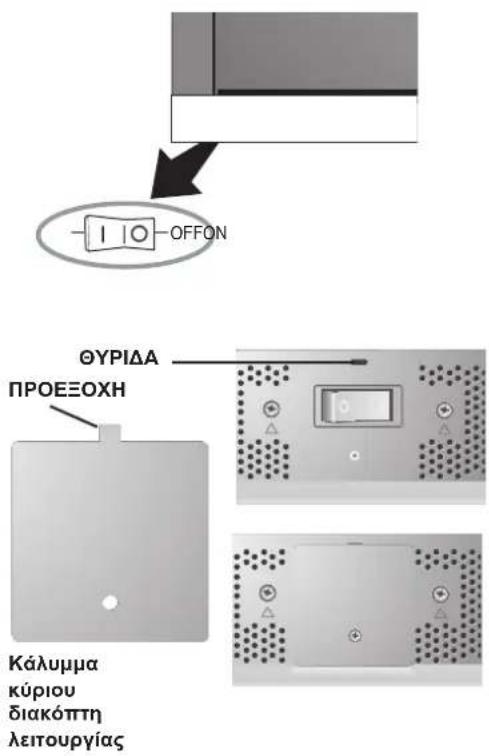

Κάλυμμα κύριου διακόπτη λειτουργίας ...... Ελληνικά-12

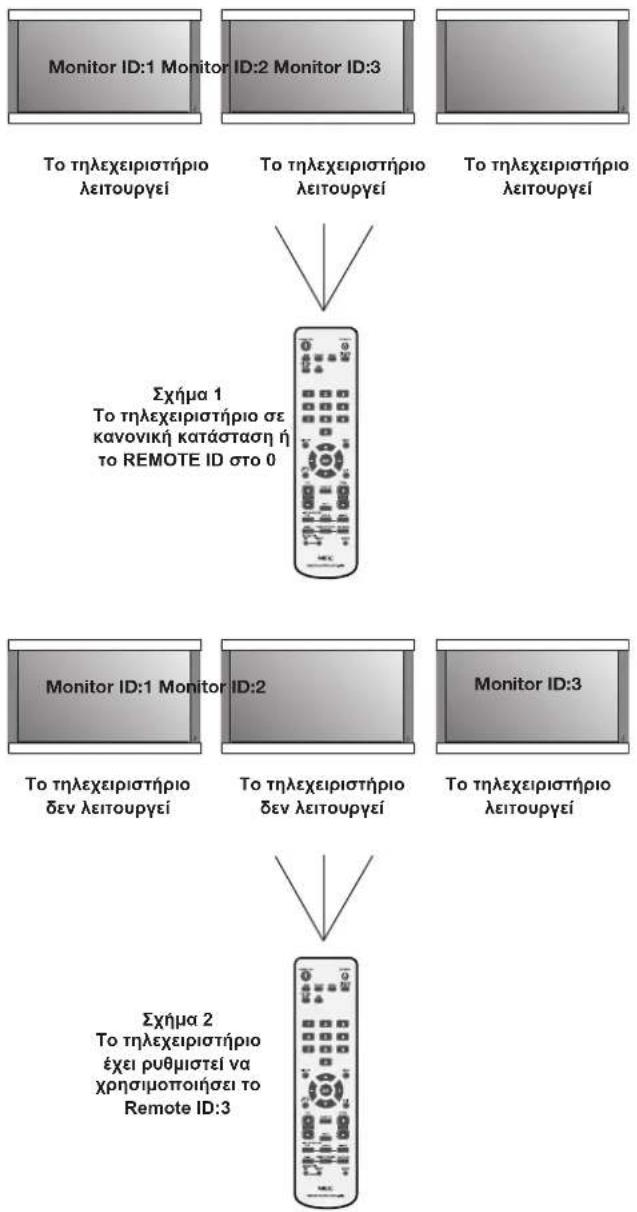

ID τηλεχειριστηρίου ...... Ελληνικά-13

Αντιμετώπιση προβλημάτων ....Ελληνικά-14

Σημαντικές συστάσεις ασφαλείας

Διαβάστε πριν θέσετε σε λειτουργία τη συσκευή

1. Διαβάστε τις ακόλουθες συστάσεις.

2. Τηρήστε τις ακόλουθες συστάσεις.

3. Λάβετε υπόψη σας όλες τις προειδοποιήσεις.

4. Ακολουθήστε όλες τις οδηγίες.

5. Μη χρησιμοιείτε τη συσκευή κοντά σε νερό.

6. Καθαρίζετε τη συσκευή μόνο με στεγνό πανί.

7. Μη φράζετε τα ανοίγματα αερισμού Εγκαταστήστε τη συσκευή σύμφωνα με τις οδηγίες του κατασκευαστή

8. Αποφύγετε την εγκατάσταση της συσκευής κοντά σε θερμαντικά σώματα όπως καλοριφέρ, θερμοσυσσωρευτές, σόμπες ή άλλες συσκευές (συμπεριλαμβανομένων ενισχυτών) οι οποίες παράγουν θερμότητα.

9. Λάβετε υπόψη την ασφάλεια που παρέχουν οι πολωμένες πρίζες ή οι πρίζες με γείωση. Η πολωμένη πρίζα έχει δύο λάμες διαφορετικού πάχους. Μια πρίζα μεγείωση έχει δύο λάμες και μία ακίδα γείωσης. Η πλατύτερη λάμα ή η ακίδα γείωσης παρέχονται για την ασφάλειά σας. Εάν η παρεχόμενη πρίζα δεν ταιριάζει στη δική σας παροχή ρεύματος, συμβουλευτείτε έναν ηλεκτρολόγο για την αντικατάστασή της.

10. Αποφύγετε να παράτε ή να καταπονείτε το καλώδιο τροφοδοσίας, ιδιαίτερα στα σημεία όπου βρίσκονται το βύσμα τροφοδοσίας, τυχόν υποδοχές και το τμήμα εξόδου από τη συσκευή.

11. Χρησιμοποιείτε αποκλειστικά εξαρτήματα/ανταλλακτικά που συνινστώνται από τον κατασκευαστή.

12. Χρησιμοποιείτε τη συσκευή μόνο με το τρόλεύ, τη βάση, το τρίποδο ή το έπιπλο που καθορίζει ο κατασκευαστής ή που συνοδεύει τη συσκευή. Σε περίπτωση χρήση τρόλεύ, μετακινείτε το προσεκτικά ώστε να αποφύγετε τραμματισμούς από τυχόν ανατροπή της συσκευής.

1. Αποσυνδέστε τη συσκευή από την παροχή ρεύματος σε περίπτωση πτώσης κεραυνών ή σε περίπτωση που η συσκευή πρόκειται να μη χρησιμοποιηθεί για μεγάλο διάστημα.

2. Για οποιαδήποτε επισκευή απευθυνθείτε σε εξειδικευμένο προσωπικό. Επισκευή της συσκευής απαιτείται εάν έχει υποστεί οποιαδήποτε ζημία, όπως καταστροφή του καλωδίου τροφοδοσίας, πτώση υγρών ή αντικειμένων πάνω στη συσκευή, έκθεση της συσκευής σε βροχή ή υγρασία, καθώς και εάν η συσκευή δε λειτουργεί σωστά ή έχει υποστεί πτώση.

Επιπλέον πληροφορίες ασφαλείας

1. Το προϊόν αυτό μπορεί να περιέχει μόλυβδο. Η απόρριψη των τυλικών αυτών θα πρέπει να γίνεται σύμφωνα με τους ισχύοντες κανονισμούς προστασίας του περιβάλλοντος.

Για πληροφορίες σχετικά με την απόρριψη ή την ανακύκλωση υλικών, παρακαλούμε επικοινωνήστε με τις κατά τόπους αρμόδιες αρχές ή με τον οργανισμό Electronic Industries Alliance: www.eiae.org.

1. Βλάβες που χρειάζονται επισκευή Η συσκευή θα πρέπει να επισκευάζεται από εξειδικευμένο προσωπικό όταν:

A. Το καλώδιο τροφοδοσίας ή η πρίζα έχουν υποστεί ζημιά ή

B. Έχουν πέσει αντικείμενα ή υγρά πάνω/μέσα στησυσκευή ἡ

C. H συσκευή έχει εκτεθεί σε βροχή ή

D. Η συσκευή φαίνεται ότι δε λειτουργεί κανονικά ή παρουσιάζει μεγάλη αλλαγή στην απόδοσή της ή

Ε. Η συσκευή έχει υποστεί πτώση ή έχει υποστεί ζημιά το περίβλημά της.

1. Κλίση/Σταθερότητα - Όλες οι οθόνες πρέπει να συμμορφώνονται με τα διεθνή πρότυπα ασφαλείας ως προς την κλίση και τη σταθερότητα του περιβλήματός τους.

Μην παραβιάζετε τις προδιαγραφές αυτές τραβώντας με υπερβολική δύναμη το εμπρός ή πάνω μέρος του περιβλήματος διότι υπάρχει κίνδυνος ανατροπής της συσκευής.

Επίσης, μη βάζετε σε κίνδυνο τον εαυτό σας ή τα παιδιά σας τοποθετώντας ηλεκτρονικές συσκευές ή παιχνίδια πάνω στο περίβλημα της τηλεόρασης. Υπάρχει κίνδυνος πτώσης τους και πρόκλησης ζημιάς στη συσκευή ή τραυματισμών.

1. Ανάρτηση σε Τοίχο/Οροφή – Η συσκευή αυτή θα πρέπει να αναρτάται σε τοίχο/οροφή μόνο σύμφωνα με τις συστάσεις του κατασκευαστή.

2. Γραμμές ισχύος - Τυχόν εξωτερική κεραία θα πρέπει να τοποθετηθεί μακριά από τις γραμμές ισχύος.

3. Γείωση εξωτερικής κεραίας -Σε περίπτωση σύνδεσης εξωτερικής κεραίας με το δέκτη, θα πρέπει το σύστημα της κεραίας να γειωθεί ώστε να εξασφαλισθεί η προστασία από τυχόν υπέρταση ή στατικό ηλεκτρισμό. Ενότητα 810 του Εθνικού Κανονισμού ANSI/NFPA

No.70-1984, παρέχει πληροφορίες για τη σωστή γείωση των υλικών και των υποστηρικτικών κατασκευών, τη γείωση των καλωδίων σύνδεσης με μονάδα εκφόρτισης κεραίας, το μέγεθος των βυσμάτων γείωσης, τη θέση της μονάδας εκφόρτισης κεραίας, τη σύνδεση με τα ηλεκτρόδια γείωσης καθώς τις προδιαγραφές των ηλεκτροδίων γείωσης.

1. Πτώση αντικειμένων και εισροή υγρών - Θα πρέπει να προλαμβάνεται τυχόν πτώση αντικειμένων και εισροή υγρών στο περίβλημα της συσκευής μέσα από τα ανοίγματά του.

Η συσκευή δε θα πρέπει να εκτίθεται σε σταγονίδια ή μεγάλες ποσότητες υγρών και δε θα πρέπει να τοποθετούνται πάνω τυς αντικείμενα γεμάτα με υγρά, όπως βάζα με νερό.

ΠΡΟΣΟΧΗ

Μην εκτίθετε τη συσκευή στη βροχή ή σε υγρασία προς αποφυγή πυρκαγιάς.

ΠΡΟΣΟΧΗ

ΠΡΟΣ ΑΠΟΦΥΓΗ ΠΥΡΚΑΓΙΑΣ'Η ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ, ΜΗΝ ΕΚΘΕΤΕΤΕ ΤΗ ΣΥΣΚΕΥΗ ΑΥΤΗ ΣΤΗ ΒΡΟΧΗ'Η ΣΕ ΥΓΡΑΣΙΑ. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΗΝ ΠΟΛΩΜΕΝΗ ΠΡΙΖΑ ΜΕ ΚΑΛΩΔΙΟ ΠΡΟΕΚΤΑΣΗΣ'Η ΆΛΛΑ ΕΞΑΡΤΗΜΑΤΑ ΕΑΝ ΟΙ ΑΚΙΔΕΣ ΔΕΝ ΕΦΑΡΜΟΖΟΥΝ ΠΛΗΡΩΣ.

ΜΗΝ ΑΝΟΙΓΕΤΕ ΤΟ ΠΕΡΙΒΔΗΜΑ ΤΗΣ ΣΥΣΚΕΥΗΣ ΔΙΟΤΙ ΤΑ ΕΞΑΡΤΗΜΑΤΑ ΤΟΥ ΦΕΡΟΥΝ ΥΨΗΛΗ ΤΑΣΗ. ΓΙΑ ΟΠΟΙΑΔΗΠΟΤΕ ΕΠΙΣΚΕΥΗ ΑΠΕΥΘΥΝΘΕΙΤΕ ΣΕ ΕΞΕΙΔΙΚΕΥΜΕΝΟ ΠΡΟΣΩΠΙΚΟ.

ΠΡΟΣΟΧΗ

ΠΡΟΣΟΧΗ: ΓΙΑ ΝΑ ΕΛΑΧΙΣΤΟΠΟΙΗΣΕΤΕ ΤΟΝ ΚΙΝΔΥΝΟ ΗΛΕΚΤΡΟΠΛΗΕΙΑΣ, ΒΓΑΖΕΤΕ ΤΟ ΚΑΛΩΔΙΟ ΤΡΟΦΟΔΟΣΙΑΣ ΑΠΟ ΤΗΝ ΠΡΙΖΑ. ΓΙΑ ΝΑ ΑΠΟΣΥΝΔΕΣΕΤΕ ΠΛΗΡΩΣ ΤΗ ΣΥΣΚΕΥΗ ΑΠΟ ΤΟ ΡΕΥΜΑ, ΒΓΑΖΕΤΕ ΤΟ ΚΑΛΩΔΙΟ ΤΡΟΦΟΔΟΣΙΑΣ ΑΠΟ ΤΗΝ ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ. ΜΗΝ ΑΦΑΙΡΕΙΤΕ ΤΟ ΚΑΛΥΜΜΑ (Η ΤΟ ΠΙΣΩ ΜΕΡΟΣ) ΤΟΥ ΠΕΡΙΒΛΗΜΑΤΟΣ. ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΤΗΣ ΣΥΣΚΕΥΗΣ ΔΕΝ ΥΠΑΡΧΟΥΝ ΕΞΑΡΤΗΜΑΤΑ ΠΟΥ ΜΠΟΡΟΥΝ ΝΑ ΕΠΙΣΚΕΥΑΣΘΟΥΝ ΑΠΟ ΤΟ ΧΡΗΣΤΗ. ΓΙΑ ΟΠΟΙΑΔΗΠΟΤΕ ΕΠΙΣΚΕΥΗ ΑΠΕΥΘΥΝΘΕΙΤΕ ΣΕ ΕΞΕΙΔΙΚΕΥΜΕΝΟ ΠΡΟΣΩΠΙΚΟ.

Το σήμι αυτό προειδοποιεί το χρήστη ότι στο εσωτερικό της συσκευής υπάρχει τάση που μπορεί να προκαλέσει ηλεκτροπληξία. Επομένως, είναι επικίνδυνο να γίνεται οποιαδήποτε επέμβαση στο εσωτερικό της συσκευής.

Το σήμα αυτό ενημερώνει το χρήστη ότι υπάρχουν διάθεσιμες σημαντικές οδηγίες σχετικά με τη λειτουργία και τη συντήρηση της συσκευής αυτής. Επομένως, συνίσταται η προσεκτική ανάγνωσή τους προς αποφυγή προβλημάτων.

ΠΡΟΣΟΧΗ: Χρησιμοποιείτε το καλώδιο τροφοδοσίας που παρέχεται με την οθόνη αυτή σύμφωνα με τις οδηγίες του παρακάτω πίνακα. Έάν η συσκευή αυτή δε συνοδεύεται από καλώδιο τροφοδοσίας, παρακαλούμε επικοινωνήστε με το κατάστημα όπου κάνατε την αγορά της συσκευής. Σε όλες τις άλλες περιπτώσεις, παρακαλούμε χρησιμοποιήστε κάποιο καλώδιο το οποίο να ταιριάζει με την παρεχόμενη τάση και το οποίο είναι συμβατό με τις προδιαγραφές ασφαλείας που ισχύουν στη χώρα σας.

Τύπος πρίζας	Βόρεια Αμερική	Ηπειρωτική Ευρώπη	Η.ΒΚινεζικά	Ιαπωνικά
Σχήμα πρίζα
Χώρα	Η.Π.Α./Καναδάς	Ε.Ε. (εκτός Η.Β.)	Η.Β	Κίνα	Ιαπωνία
Τάση	120*230220100230

* Όταν η οθόνη PlasmaSync λειτουργεί με παροχή ρεύματος ΑС 125-240V, χρησιμοποιείτε καλώδιο τροφοδοασίας το οποίο να ταιριάζει με την τάση της παροχής ρεύματος.

'ΕΓΓΡΑΦΟ: Η ψηφιακή αυτή συσκευή Κατηγορίας Β πληρεί όλες τις προδιαγραφές των Κανονισμών για την Προκληση Παρεμβολών από Συσκευές που ισχύουν στον Καναδά.

Πληροφορίες Ομοσπονδιακής Επιτροπής Τηλεπικοινωνιών (FCC)

1. Χρησιμοποείτε τα συνιστώμενα καλώδια που συνοδεύουν τα μοντέλα έγχρωμης οθόνης P426Y3(P42XC10), P506Y4(P50XC10), ή P606Y5(P60XC10) έτσι ώστε να αποφευχθεί η πρόκληση παρεμβολών σε radioφωνικούς και τηλεοπτικούς δέκτες.

(1) Παρακαλούμε χρησιμοποείτε το παρεχόμενο καλώδιο τροφοδοσίας ή αντίστοιχό του για να εξασφαισθεί η συμβατότητα με τους κανονισμούς της Ομοσπονδιακής Επιτροπής Τηλεπικοινωνιών (FCC).
(2) Παρακαλούμε χρησιμοποιείτε το θωρακισμένο καλώδιο βίντεο, 15-pin mini D-SUB έως 15-pin mini D-SUB με πυρήνες φερρίτη και στα δύο άκρα (δεν περιλαμβάνεται).

1. Η συσκευή αυτή έχει δοκιμαστεί και βρέθηκε συμβατή με τα ισχύοντα όρια της Κατηγορίας Β υψφιακών συσκευών, σύμφωνα με το κεφάλαιο 15 των κανονισμών της Ομοσπονδιακής Επιτροπής Τηλεπικοινωνιών (FCC). Τα όρια αυτά παρέχουν προστασία από επικίνδυνες παρεμβολές σε οικιακές εγκαταστάσει. Η συσκευή αυτή εκπέμπει, χρησιμοποιεί και μπορεί να ακτινοβολήσει radiokúματα και εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες μπορεί να προκαλέσει

επικίνδυνες παρεμβολές στις radioεπικοινωνίες. Μστόσο, δε μπορεί να αποκλειστεί η πιθανότητα εμφάνισης παρεμβολών σε κάτοια εγκατάσταση. Εαν η συσκευή προκαλεί ενοχλητικές παρεμβολές σε τυχόν ραλιοφωνικούς ή τηλεοπτικούς δέκτες, πράγμα που μπορεί να διαπιστωθεί ανοίγοντας και κλείνοντας τη συσκευή, ο χρήστης μπορεί να τη διορθώσει εκτελώντας μία ή περισσοτερες από τις ακόλουθες ενέργειες:

• Προσανατολίστε ή τοποθετήστε σε άλλη θέση την κεραία λήψης.
• Αυξήστε την απόσταση μεταξύ της συσκευής και του δέκτη.
• Συνδέστε τη συσκευή σε παροχή διαφορετικού κυκλώματος από αυτό όπου είναι συνδεδεμένος ο δέκτης.
• Συμβουλείτε τον προμηθευτή σας ή έναν εξειδικευμένο τεχνικό.

Εάν κρίνεται απαραίτητο, ο χρήστης θα πρέπει να επικοινωνήσει με τον προμηθευτή του ή έναν εξειδικευμένο τεχνικό για εναλλακτικές λύσεις. Ο χρήστης πμορεί να συμβουλευτεί το ακόλουθο τευχίδιο από την Ομοσπονδιακή Επιτροπή Επικοινωνιών (FCC): "Πώς να εντοπίσετε και να επιλύσετε προβλήματα που οφείλονται σε radionλεκτρικές παρεμβολές". Τοι τευχίδιο αυτό διατίθεται από το Ιθνικό 'Ιπογραφείο H.I.I.A. Washington, D.C., 20402, Stock No. 004-000-00345-4

ΠΡΟΣΟΧΗ

Το προϊόν αυτό φέρει τρισύρματη γειωμένη πρίζα, η οποία διαθέτει τρίτη ακιδα γείωσης Η πρίζα αυτή ταιριάζει μόνο σε γειωμένη παροχή ρεύματος. Εάν δε μπορείτε να να εισάγετε την πρίζα στην παροχή, απευθυνθείτε σε έναν ειδικό για να αντικαταστάσει την παροχή σας με μία γειωμένη παροχή ρεύματος. Μην παραβλέπετε την παρεχόμενη ασφάλεια από τη γειωμένη πρίζα.

Προειδοποιήσεις ασφαλείας και Συντήρηση

Προειδοποιήσεις ασφαλείας και Συντήρηση

ΓΙΑ ΜΕΓΙΣΤΗ ΑΠΟΔΟΣΗ, ΑΚΟΛΟΥΘΕΙΣΤΕ ΤΙΣ ΠΑΡΑΚΑΤΩ ΟΔΗΓΙΕΣ ΚΑΤΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΧΡΗΣΗ ΤΗΣ ΟΘΟΝΗΣ:

Η επιφάνεια της οθόνης πλάσματος είναι κατασκευασμένη από μικροστοιχεία εικόνας από τα οποία περισσότερο από το 99,99% είναι ενεργά. Μερικά μικροστοιχεία ίσως να μην παράγουν φως ή να παραμένουν συνεχώς φωτισμένα. Για ασφαλή λειτουργία και προς αποφυγή βλάβης της συσκευής, διαβάστε προσεκτικά τις παρακάτω οδηγίες.

• MHN ANOIGETE THN OΘONH. Dev unápxouv sto εσωτερικό της συσκευής εξαρτήματα που μπορούν να επισκευαστούν από το χρήστη. Tuxóv άνοιγμα ή αφαίρεση καλυμμάτων μπορεί να εκθέσει σε ηλεκτροπληξία ή άλλους κινδύνους. Ο κατασκευαστής δεν ευθύνεται για σωματικές βλάβες ή ζημίες που προκλήθηκαν από απόπειρες μη ειδικών να επισκευάσουν τη συσκευή ή να ανοίξουν το πίσω κάλυμμα. Για οποιαδήποτε επισκευή απευθυνθείτε σε εξειδικευμένο προσωπικό.
• Μην ρίχνετε υγρά στο περίβλημα της συσκευής και μη χρησιμοποιείτε τη συσκευή κοντά σε νερό.
• Μην εισάγετε αντικείμενα στις θυρίδες του περιβλήματος διότι μπορεί να προκαλέσουν επικίνδυνες υπερτάσεις ή ηλεκττροπληξία, πυρκαγιά ή καταστροφήτης συσκευής.
• Μην καταπονείτε κατά οποιαδήποτε τρόπο το καλώδιο τροφοδοσίας. Μην τοποθετείτε βαριά αντικείμενα πάνω στο καλώδιο τροφοδοσίας. Τυχόν φθορά του καλωδίου μπορεί να προκαλέσει ηλεκτροπληξία ή πυρκαγιά.
• Μην τοποθετείτε τη συσκευή σε κεκλιμένο ή ασταθές τρόλεύ διότι η οθόνη μπορεί να πέσει και να πάθει σοβαρή ζημιά.
• Μη χρησιμοποιείτε την οθόνη σε κινούμενο όχημα διότι μπορεί να πέσει ή να ανατραπεί προκαλώντας τραυματισμούς.
• Το βύσμα του καλωδίου τροφοδοσίας είναι το βασικό μέσο αποσύνδεσης του συστήματος από την παροχή ρεύματος. Η οθόνη θα πρέπει να εγκαθίσταται κοντά σε εύκολα προσβάσιμη παροχή ρεύματος.
• Η συσκευή αυτή θα πρέπει να συνδέεται με ΚΥΡΙΑ γειωμένη παροχή ρεύματος Μην τοποθετείτε αντικείμενα πάνω στην οθόνηκαι μη χρησιμοποιείτε την οθόνη σε εξωτερικούς χώρους.
• Μη χρησιμοποιείτε την πολωμένη πρίζα της συσκευής με προέκταση ή με άλλες παροχές εάν οι ακίδες δεν εφαρμόζουν πλήρως.

• Το χρησιμοποιούμενο καλώδιο τροφοδοσίας θα πρέπει να είναι εγκεκριμένο και συμβατό με τις προδιαγραφές ασφαλείας της χώρας σας. ( Στην Ευρώπη θα πρέπει να χρησιμοποιείται ο τύπος H05VV-F 3G 1mm²)

• Στη Μ. Βρετανία, χρησιμοποιείτε το εγκεκριμένο καλώδιο με χυτό ρευματολήπτη και εγκατεστημένη μαύρη ασφάλεια (13Α) για τη χρήση της οθόνης αυτής.

• Χρησιμοποιείτε μόνο με τάση 100 V έως 240 V 50 Hz/60 Hz AC Τυχόν συνεχής χρήση σε τάσεις μεγαλύτερες από 100 V έως 240 V AC θα έχουν επιπτώσεις στο χρόνο ζωής της συσκευής ή μπορεί ακόμη να προκαλέσουν και πυρκαγιά.
• Βγάλτε το καλώδιο τροφοδοσίας από την πρίζα σε περιπτώσεις καταιγίδας ή όταν η συσκευή δε θα χρησιμοποιηθεί για μεγάλο διάστημα.
• Μη χρησιμοποιείτε την οθόνη σε περιβάλλον με υψηλή θερμοκρασία, υγρασία, σκόνη ή λιπαρές ουσίες.
  • Μην καλύπτετε τις θυρίδες εξαερισμού.
• Καθαρίζετε τις θυρίδες εξαερισμού της οθόνης πλάσματος με ηλεκτρική σκούπα χρησιμοποιώντας ένα εξάρτημα με μαλακή βούρτσα.
• Για να εξασφαλίσετε σωστό εξαερισμό, οι θυρίδες εξαερισμού θα πρέπει να καθαρίζονται μία φορά το μήνα. Πιθανόν να απαιτείται συχνότερος καθαρισμός ανάλογα με το περιβάλλον στο οποίο είναι τοποθετημένη η οθόνη.
• Εξασφαλίστε επαρκή αερισμό γύρω από την οθόνο έτσι ώστε να διαχέεται σωστά η θερμότητα, Μην κλείνετε τα ανοίγματα ακερισμού και μην τοποθετείτε την οθόνη κοντά σε καλοριφέρ ή θερμαντικά σώματα. Μην τοποθετείτε αντικείμενα πάνω στην οθόνη.
• Μεταφέρετε την οθόνη με προσοχή. Φυλάξτε τη συσκευασία για τυχόν μεταφορά.
• Όπως συμβαίνει με οποιαδήποτε οθόνη φωσφόρου (όπως η οθόνη CRT)η φωτεινότητα θα μειώνεται καθώς μειώνεται ο χρόνος ζωής μίας οθόνης πλάσματος.
• Προς αποφυγή σουλφιδοποίησης, συνιστάται να μην τοποθετείτε τη συσκευή σε αποδυτήρια δημόσιων λουτρών ή θερμών πηγών.

ΠΡΟΣΟΧΗ

Αποσυνδέστε αμέσως την οθόνη από την παροχή ρεύματος και απευθυνθείτε σε εξειδικευμένο προσωπικό εάν έχει συμβεί κάτι από τα ακόλουθα:

• Καταστροφή του καλωδίου τροφοδοσίας.
  • Πτώση υγρών ή αντικειμένων πάνω στη συσκευή.
• Έκθεση της συσκευής σε βροχή ή υγρασία.
• Εάν η συσκευή έχει υποστεί πτώση ή έχει πάθει ζημιά το περίβλημα.
• Εάν η οθόνη δε λειτουργεί σωστά παρά την εφαρμογή των ακόλουθων οδηγιών λειτουργίας.

Συνιστώμενος τρόπος χρήσης

ΠΡΟΣΟΧΗ

ΕΣΦΑΛΜΕΝΗ ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΡΥΘΜΙΣΗ ΤΗΣ ΟΘΟΝΗΣ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΒΛΑΒΕΣ ΣΤΗΝ ΟΡΑΣΗ ΚΑΙ ΚΟΠΩΣΗ ΣΤΟΥΣ ΩΜΟΥΣ ΚΑΙ ΤΟΝ ΑΥΧΕΝΑ. ΚΑΤΑ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΟΘΟΝΗΣ ΕΛΕΓΞΕΤΕ ΤΑ ΕΞΗΣ:

• Για μέγιστη απόδοση, περιμένετε 20 λεπτά προθέρμανσης.
• Ξεκουράζετε τα μάτια σας ανά τακτά χρονικά διαστήματα εστιάζοντας σε κάποιο αντικείμενο σε απόσταση τουλάχιστον 1,5 μέτρου. Ανοιγοκλείνετε συχνά τα μάτια σας.
• Τοποθετήστε την οθόνη σε γωνία 90 μοιρών με τα παράθυρα και άλλες πηγές φωτός για να ελαχιστοποιήσετε τις αντανακλάσεις.
• Καθαρίζετε την επιφάνεια της οθόνης με μαλακό πανί. Μην καθαρίζετε με καθαριστικά και απορρυπαντικά τζαμιών.
• Ρυθμίστε τη φωτεινότητα και την αντίθεση της οθόνης για να μεγιστοποιήσετε την ευκρίνεια.
• Ελέγχετε συχνά την όρασή σας.

Εργονομία

Για μέγιστη εργονομία, συστήνουμε τα εξής:

• Χρησιμοποιείτε τα προεπιλεγμένα χειριστήρια Μεγέθους και Θέσης με κανονικές τιμές.
• Χρησιμοποιείτε την προεπιλεγμένη Ρύθμιση Χρώματος.
• Μη χρησιμοποιείτε ως κύριο χρώμα το μπλε σε σκούρο υπόβαθρο διότι αποτελεί κουραστική ρύθμιση για τα μάτια λόγω μειωμένης αντίθεσης.
• Η συσκευή αυτή δεν προορίζεται για χρήση σε σταθμό εργασίας προβολής βίντεο σύμφωνα με το BildscharbV.

Για περισσότερες πληροφορίες σχετικά με τη διαμόρφωση υγιεινού περιβάλλοντος εργασίας, διαβάστε το παρακάτω κείμενο:

Καθαρισμός της Οθόνης

• Όταν η επιφάνεια της οθόνης μαζέψει σκόνη ή ακαθαρσίες, καθαρίστε με ένα μαλακό πανί.
• Μην τρίβετε την επιφάνεια με τραχιά υλικά.
• Μην πιέζετε την επιφάνεια.
• Μη χρησιμοποιείτε καθαριστικά γραφείου. Τα καθαριστικά γραφείου μπορεί να προκαλέσουν φθορά ή αποχρωματισμό στην οθόνη.

Καθαρισμός του Περιβλήματος

• Αποσυνδέστε από την παροχή ρεύματος.
• Καθαρίστε απαλά το περίβλημα με μαλακό πανί.
• Για να καθαρίσετε το περίβλημα, υγράνετε το πανί με ουδέτερο καθαριστικό και νερό, σκουπίστε το περίβλημα και μετά σκουπίστε με στεγνό πανί.

ΣΗΜΕΙΩΣΗ: Η επιφάνεια του περιβλήματος αποτελείται από πολλούς τύπους πλαστικού.

MHN KAΘAPIZETE με διαλυτικά, alkaliká απορρυπαντικά, απορρυπαντικά με οινόπνευμα, καθαριστικά τζαμιών, κερί, γυαλιστικά, σαπούνια σε σκόνη ή εντομοκτόνα.

Το περίβλημα δε θα πρέπει να έρχεται σε παρατεταμένη επαφή με καουτσούκ ή βινύλιο. Τα παραπάνω υγρά και υλικά μπορεί να προκαλέσουν ζημιά ή αποχρωματισμό στο περίβλημα.

ΚΑΘΑΡΙΣΜΟΣ ΤΩΝ ΟΠΩΝ ΕΞΑΕΡΙΣΜΟΥ

• Καθαρίζετε τις θυρίδες εξαερισμού της οθόνης πλάσματος με ηλεκτρική σκούπα χρησιμοποιώντας ένα εξάρτημα με μαλακή βούρτσα.
• Για να εξασφαλίσετε σωστό εξαερισμό, οι θυρίδες εξαερισμού θα πρέπει να καθαρίζονται μία φορά το μήνα. Πιθανόν να απαιτείται συχνότερος καθαρισμός ανάλογα με το περιβάλλον στο οποίο είναι τοποθετημένη η οθόνη.

Συνιστώμενος τρόπος χρήσης- συνεχίζεται

Για να αποφευχθεί ή να ελαχιστοποιηθεί η αποκοπή εικονας:

Όπως συμβαίνει με οποιαδήποτε οθόνη φωσφόρου και όλες τις άλλες οθόνες αερίου πλάσματος, οι οθόνες πλάσματος μπορεί να υποστούν αποκοπή εικόνας σε κάποιες περιπτώσεις. Κάποιες συνθήκες λειτουργίας, όπως η συνεχής προβολή στατικής εικόνας για μεγάλο χρονικό διάστημα μπορεί να επιφέρει αποκοπή εικόνας εάν δε ληφθούν οι απαραίτητες προφυλάξεις. Για να προστατεύσετε την οθόνη, ακολουθήστε τις παρακάτω οδηγίες και συστάσεις προκειμένου να ελαχιστοποιηθεί η αποκοπή εικόνας:

• Πάντοτε να ενεργοποιείται και να χρησιμοποιείτε τη λειτουργία προφύλαξης της οθόνη screen saver κατά τη χρήση με είσοδο ηλεκτρονικό υπολογιστή.
• Προβάλλετε κινούμενοες εικόνες όποτε είναι εφικτό.
• Αλλάζετε κατά καιρούς τη θέση προβολής του μενού.
• Πάντοτε να σβήνετε την οθόνη όταν δε τη χρησιμοποιείτε πλέον.

Για να μειώσετε την πιθανότητα αποκοπής εικόνας λόγω μακρόχρονης χρήσης:

• Μειώστε τα επίπεδα Φωτεινότητας και Αντίθεσης όσο το δυνατόν περισσότερο χωρίς να επηρεάσετε την ευκρίνεια της εικόνας.
• Προβάλλετε μία εικόνα με πολλά χρώματα και πολλές διαβαθμίσεις χρώματος (π.χ. φωτογραφίες ή ρεαλιστικές εικόνες).
• Δημιουργήστε περιεχόμενο εικόνας με ελάχιστη αντίθεσης ανάμεσα στις φωτεινές και τις σκοτεινές περιοχές. Χρησιμοποιήστε συμπληρωματικό ή παστέλ χρώματα όταν είναι εφικτό.
• Αποφεύγετε να προβάλλετε εικόνας με λίγα χρώματα και διακριτά ορισμένα όρια ανάμεσα στα χρώματα.

Ηχος λειτουργίας της οθόνης πλάσματος

- Η επιφάνεια της οθόνης πλάσματος αποτελείται από εξαιρετικά μικρά πίξελ τα οποία εκπέμπυν φως ανάλογα με τα λαμβανόμενα σήματα εικόνας. Αυτό μπορεί να προκαλέσει ένα βόμβο κατά τη λειτουργία της οθόνης πλάσματος. Σημειώστε ακόμη ότι η ταχύτητα περιστροφής του ανεμιστήρα ψύξης αυξάνετε όταν η θερμοκρασία περιβάλλοντος της οθόνης πλάσματος αυξηθεί. Είναι πιθανό να ακούγεται κάποιες φορές ο ήχος του ανεμιστήρα.

ΣΗΜΕΙΩΣΗ: Τα παρακάτω αντικείμενα δεν καλύπτονται από την εγγύηση.

• Αποκοπή εικόνας
  • Ήχος λειτουργίας οθόνης. Παραδείγματα: Θόρυβος ανεμιστήρα και βόμβοι ηλεκτρικών κυκλωμάτων ή γυάλινης επιφάνειας.

Περιβάλλον λειτουργίας

Θερμοκρασία περιβάλλοντος λειτουργίας και υγρασία: 0 °C έως +40 °C (+32 °F to +104 °F); λιγότερο από 80%RH (με τις θυρίδες εξαερισμού ανοιχτές) Μην εγκαθιστάτε τη συσκευή αυτή σε μέρος που δεν αερίζεται καλά ή σε σημεία εκτεθιμένα σε μεγάλο ποσοστό υγρασίας ή άμεσο ηλιακό φως (ή σε δυνατό τεχνητό φωτισμό)

Προσοχή

Δεν προορίζεται για χρήση σε αίθουσα υπολογιστών όπως ορίζεται στις Προδιαγραφές Προστασίας Ηλεκτρονικού Εξοπλισμού Υπολογιστών/Επεξεργασίας Δεδομένων ANSI/NFPA 75.

ΣΗΜΕΙΩΣΗ: Παρακαλούμε χρησιμοποιείτε το θωρακισμένο καλώδιο βίντεο, 15-pin mini D-SUB έως 15-pin mini D-SUB με πυρήνες φερρίτη και στα δύο άκρα (δεν περιλαμβάνεται).

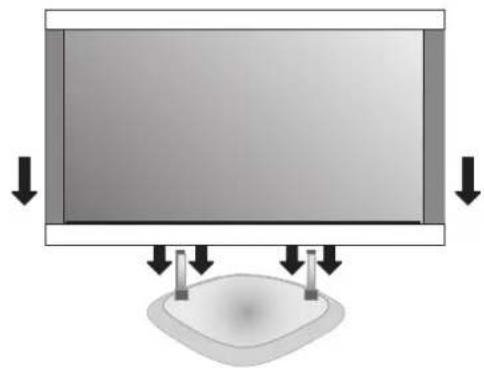

Προαιρετικές βάσεις/Εξαρτήματα ανάρτησης

Μπορεί προαιρετικά να εγκατασταθεί μία βάση ή ένα σύστημα ανάρτησης είτε αν η συσκευή βρίσκεται σε όρθια θέση ή με την πρόσοψη κάτω.

Για να εγκαταστήσετε τη βάση ενώ η οθόνη βρίσκεται σε όρθια θέση, χαμηλώστε την οθόνη στο πόδι όπως φαίνεται στην εικόνα (Σχήμα 1). Χρησιμοποιήστε τις λαβές για να στηρίξετε την οθόνη καθώς ωθείτε προς τα κάτω τους άξονες στήριξης της βάσης.

Όταν πρόκειται να εγκατασταθεί βάση ή σύστημα ανάρτησης ενώ η συσκευή βρίσκεται με την πρόσοψη κάτω (Σχήμα 2), βεβαιωθείτε ότι η πρόσοψη ακουμπά στο προστατευτικό φύλλο (στο οποίο ήταν αρχικά διπλωμένη η οθόνη) για να αποφευχθεί τυχόν φθορά της οθόνης.

Η συσκευή πρέπει να χρησιμοποιείται πάνω σε κάποια βάση ή στερεωμένη με μηχανισμό ανάρτησης. Η συσκευή δεν είναι σχεδιασμένη να χρησιμοποιείται δίχως υποστήριξη.

• Για να πραγματοποιηθεί σωστή Εγκατάσταση και Ανάρτηση, συνιστάται να απευθυνθείτε σε ειδικό εξουσιοδοτημένη προμηθευτή.
- Σε περίπτωση εσφαλμένη ανάρτησης, υπάρχει κίνδυνος καταστροφής και τραυματισμού.
- Η εγγύηση του προϊόντος δεν καλύπτει βλάβες λόγω εσφαλμένης εγκατάστασης.

ΠΡΟΣΟΧΗ:

• Για την εγκατάσταση, ακολουθείστε τις οδηγίες που συνοδεύουν τη βάση ή το μηχανισμό ανάρτησης. Χρησιμοποιείτε μόνο μηχανισμούς προτεινόμενους από τον κατασκευαστή.
- Βεβαιωθείτε ότι η εγκατάσταση της βάσης ή του μηχανισμού ανάρτησης πραγματοποιείται πάνω σε στέρεη επιφάνεια που μπορεί να αντέξει το βάρος της συσκευής, όπως το πάτωμα ή ένα γραφείο.
- Χρησιμοποιείτε για την εγκατάσταση του συνιστώμενους σφιγκτήρες.
- Λάβετε τα αναγκαία μέτρα για να αποφευχθεί ανατροπή ή πτώση της συσκευής.

Θέση ανάρτησης

Η οροφή και ο τοίχος θα πρέπει να είναι επαρκώς ανθεκτικά για να συγκρατήσουν την οθόνη και τα εξαρτήματα ανάρτησης.

• MHN ΕΓΚΑΘΙΣΤΑΤΕ τη συσκευή σε θέσεις όπου κάποια πόρτα μπορεί να τη χτυπήσει.
• MHN ΕΓΚΑΘΙΣΤΑΤΕ τη συσκευήσε περιοχές όπου μπορεί να υποβληθεί σε ισχυρές δονήσεις και να εκτεθεί σε σκόνη.
• MHN ΕΓΚΑΘΙΣΤΑΤΕ τη συσκευή κοντά στα σημεία ένωσης της κύριας παροχής ρεύματος με το κτίριο.
• MHN ΕΓΚΑΘΙΣΤΑΤΕ τη συσκευή σε σημεία όπου μπορεί κάποιος να πιαστεί και να κρεμαστεί από την οθόνη ή από το μηχανισμό ανάρτησης.

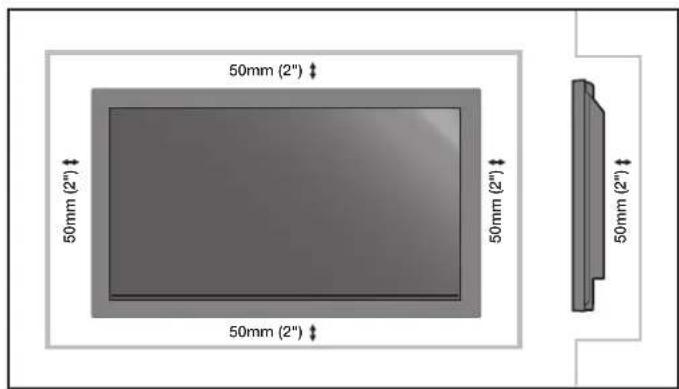

• Κατά την ανάρτηση σε περιορισμένο χώρο, όπως σε εσοχή τοίχου, αφήστε τουλάχιστον 50 χιλιοστά ανάμεσα στην οθόνη και τον τοίχο για επαρκή αερισμό (Σχήμα3).

- Επιτρέψτε τον επαρκή αερισμό ή παρέχετε κλιματισμό γύρω από την οθόνη έτσι ώστε να διαχέεται η θερμότητα μακριά από τη συσκευή και το μηχανισμό ανάρτησης.

Σχήμα 1

Σχήμα 2 Προστατευτικό Φύλλο Τραπέζι

Σχήμα 3

- Βεβαιωθείτε ότι το ταβάνι είναι ανθεκτικό ώστε να αντέξει το βάρος της συσκευής και του μηχανισμού ανάρτησης για μεγάλο χρονικό διάστημα και σε περιπτώσεις σεισμών, ανεξέλεγκτων κραδασμών και άλλων εξωτερικών δυνάμεων.

- Βεβαιωθείτε ότι η οθόνη στερεώνεται σε σταθερό σημείο στο ταβάνι όπως μία ράβδος υποστήριξης. Ασφαλίστε την οθόνη με βίδες, δακτυλίους ασφάλισης, ροδέλες και παξιμάδια.

- MHN ANAPTATE τη συσκευή σε θέσεις που δε διαθέτουν εσωτερική στήριξη. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ξυλόβιδες ή γάντζους για την ανάρτηση. ΜΗΝ ΑΝΑΡΤΑΤΕ τη συσκευή σε διακοσμητικές ή κρεμαστές κατασκευές.

Συντήρηση

- Κατά καιρούς, ελέγχετε την κατάσταση των βιδών καθώς και για τυχόν κενά, παραμορφώσεις ή αλλα προβλήματα που μπορεί να εμφανιστούν στο μηχανισμό ανάρτησης. Εάν εμφανιστεί κάποιο πρόβλημα, απευθυνθείτε σε εξειδικευμένο προσωπικό για επισκευή.

- Κατά καιρούς ελέγχετε τη θέση ανάρτησης για τυχόν ενδείξεις φθοράς που μπορεί να εμφανιστούν με τον καιρό.

Κατά την ανάρτηση στο τοίχο ή στο ταβάνι, προσέξτε τα ακόλουθα:

- Όταν χρησιμοποιείτε εξαρτήματα για την ανάρτηση τα οποία δεν είναι εγκεκριμένα από τη NEC, θα πρέπει να είναι συμβατά με τη μέθοδο ανάρτησης κατά VESA.

- H NEC συνιστά να χρησιμοποιούνται βίδες μεγέθους M8 (16mm + πάχος υποστηρίγματος κατά μήκος). Εάν χρησιμοποιηθούν βίδες μακρύτερες από 16 mm, ελέγξτε το βάθος της οπής (Συνιστώμενη δύναμη πρόσφυσης: 1125 - 1375N•cm)

Η ΝΕC συνιστά να γίνεται η ανάρτηση σε επιφάνειες συμβατές με το πρότυπο UL1678N.Αμερικής.

Συσκευή Υποστήριγμα Bίδα 16mm Πάχος υποστηρίγματος

Το μήκος της βίδας θα πρέπει να είναι ίδιο με το βάθος της οπής (16 mm) + το πάχος του υποστηρίγματος.

Προσανατολισμός

ΜΗ χρησιμοποιείτε την οθόνη αυτή σε κατακόρυφη θέση. Μπορεί να προκληθεί βλάβη στη συσκευή η οποία δεν καλύπτεται από την εγγύηση.

Για καλή διαχείριση των καλωδίων, χρησιμοποιείστε τους σφιγκτήρες καλωδίων που παρέχονται για να δέσετε το καλώδιο τροφοδοσίας και τα καλώδια σήματος και ήχου στο πίσω μέρος της συσκευής.

Για να τοποθετήσετε σφιγκτήρες καλωδίων:

1. Τοποθετήστε τους σφιγκτήρες καλωδίων στην οθόνη. Εισάγετε το γάντζο του σφιγκτήρα στην οπή στο πίσω μέρος τη οθόνης Υπάρχουν 4 σφιγκτήρες καλωδίων και 4 οπές στη συσκευή.

2. Αφού τοποθετηθεί ο σφιγκτήρας καλωδίων στη συσκευή, τυλίξτε ό,τι περισσεύει γύρω από τα καλώδια. Τοποθετήστε το άκρο του σφιγκτήρα κοντά στο γάντζο. Τραβήξτε μέχρι να τεντωθούν τα καλώδια.

Οι σφιγκτήρες είναι σχεδιασμένοι να παραμένουν στη θέση τους, Εάν τοποθετηθούν σωστά, δύσκολα θα μετακινηθούν.

1. Τα καλώδια μπορούν να κατευθυνθούν δεξιά ή αριστερά από το σφιγκτήρα. Χρησιμοποιήστε τους δακτυλίους για να δέσετε τα καλώδια όλα μαζί κατά μήκος. Βεβαιωθείτε ότι τα καλώδια υποστηρίζονται πλήρως.

Για να αφαιρέσετε τους σφιγκτήρες:

Με έναν κόφτη, στρέψτε το σφιγκτήρα κατά 90 μοίρες και τραβήξτε προς τα έξω. Είναι δυνατό να χαλαρώσει ο σφιγκτήρας με τον καιρό και να υποστεί ζημιά κατά την αφαίρεσή του.

Οπές για τους γάντζους του σφιγκτήρα

Κλειστός σφιγκτήρας

Χρήση του τηλεχειριστηρίου:

Τοποθετήστε τις μπαταρίες στο τηλεχειριστήριο.

Το τηλεχειριστήριο χρειάζεται μπαταρίες ΑΑ. Για να τοποθετήσετε ή να αλλάξετε μπαταρίες:

A. Πιέστε και σύρετε για να ανοίξετε το κάλυμα.

B. Τοποθετήστε τις μπαταρίες σύμφωνα με τη θέση του (+) και του (-) στο χώρο των μπαταριών.

C. Κλείστε το κάλυμμα

ΠΡΟΣΟΧΗ: Η εσφαλμένη τοποθέτηση των μπαταρών μπορεί να επιφέρει διαρροή ή έκρηξη. Η ΝΕС συνιστά τα ακόλουθα σχετικά με τη χρήση των μπαταριών:

- Τοποθετήστε μπαταρίες μεγέθους ΑΑ με τους πόλους στη σωστή θέση σύμφωνα με τα σύμβολα (+) και (-) στο χώρο των μπαταριών.

• Μη συνδυάζετε διαφορετικές μάρκες μπαταριών.

- Μη συνδυάζετε χρησιμοποιημένες με νέες μπαταρίες. Αυτό μπορεί να επιφέρει μείωση του κύκλου ζωής των μπαταριών ή διαρροή υγρών.

- Αφαιρέστε τις εξαντλημένες μπαταρίες αμέσως για να αποφευχθεί η διαρροή οξέος στο χώρο των μπαταριών.

- Μην αγγίζετε εκτεθιμένες μπαταρίες διότι υπάρχει κίνδυνος τραυματισμού.

- Μην ρίχνετε και μη καταπονείτε το τηλεχειριστήριο.

- Μη βρέχετε το τηλεχειριστήριο. Εάν το τηλεχειριστήριο βραχεί, σκουπίστε το αμέσως.

- Αποφύγετε να εκθέτετε το τηλεχειριστήριο σε υψηλές θερμοκρασίες και υγρασία.

• Μην ρίχνετε τις μπαταρίες στη φωτιά.

- Η απόρριψη των χρησιμοποιημένων μπαταριών θα πρέπει να γίνεται σύμφωνα με τους ισχύοντες κανονισμούς προστασίας του περιβάλλοντος.

- Κατά την αντικατάσταση των μπαταριών, χρησιμοποιείτε μόνο συμβατικές, μη επαναφορτιζόμενες αλκαλικές μπαταρίες μαγγανίου.

- Σε περίπτωση μη ορθής τοποθέτησης υπάρχει κίνδυνος έκρηξης.

Εύρος λειτουργίας του τηλεχειριστηρίου

Όταν πιέζετε κάποιο κουμπί, στρέφετε το πάνω μέρος του τηλεχειριστηρίου προς τον αισθητήρα τηλεχειρισμού της οθόνης. Το τηλεχειριστήριο μπορεί να χρησιμοποιηθεί εμπρός από την οθόνη, σε μέγιστη απόσταση 7 μέτρων από τον αισθητήρα τηλεχειρισμού ης οθόνης πλάσματος. Η μέγιστη γωνία οριζόντια και κατακόρυφα απ'όπου μπορεί να χρησιμοποιηθεί το τηλεχειριστήριο είναι 30 μοίεες σε απόσταση 3,5 μέτρων.

ΠΡΟΣΟΧΗ

Το τηλεχειριστήριο μπορεί να μη λειτουργήσει εάν πέσει άμεσο ηλιακό φως ή ακτίνα φωτός μεγάλης φωτεινότητας στον αισθητήρα τηλεχειρισμού της οθόνης ή όταν παρεμβάλλεται κάποιο αντικείμενο.

Χειρισμός του τηλεχειριστηρίου

Μην ανοίγετε το τηλεχειριστήριο παρά για να τοποθετήσετε μπαταρίες. Μην αφήνετε να πέσει νερό ή άλλο υγρό στο τηλεχειριστήριο. Εάν το τηλεχειριστήριο βραχεί, σκουπίστε το αμέσως.

Αποφύγετε την έκθεση σε θερμότητα και ατμούς.

ΣΗΜΕΙΩΣΗ: Εάν πρόκειται να μη χρησιμοποιηθεί το τηλεχειρισήριο για μεγάλο διάστημα, αφαιρέστε τις μπαταρίες.

30° 30°

Ονόματα πλήκτρων και λειτουργίες

Πίνακας ελέγχου

9 OFFON 10 EXIT 8 7 6 5 4 3 2 1 INPUT MUTE

1) POWER

Ενεργοποίηση της οθόνης.

2) MUTE

Απομονώνει επαναφέρει τον ήχο ON/OFF.

3) INPUT

Εναλλάσει την κατάσταση εισόδου μεταξύ των πηγών εισόδου. Λειτουργεί ως πλήκτρο ΡΥΘΜΙΣΗ στο μενού OSD.

4) PLUS (+)

Μετακινεί στην επόμενη ρύθμιση στο μενού OSD.

5) MINUS (-)

Μετακινεί στην προηγούμενη ρύθμιση στο μενού OSD.

6) UP (▲)

Αυξάνει την ένταση του ήχου όταν το μενού OSD είναι ανενεργό.

Μετακινεί προς τα πάνω στο μενού OSD.

7) DOWN (▼)

Μειώνει την ένταση του ήχου όταν το μενού OSD είναι ανενεργό.

Μετακινεί προς τα κάτω στο μενού OSD.

8) EXIT

Ενεργοποιεί το μενού OSD. Επιστρέφει στο προηγούμενο μενού στο μενού OSD.

9) Ασθητήρας τηλεχειριστού και ένδειξη Power

Λαμβάνει το σήμα όταν χρησιμοποιηθεί το ασύρματο τηλεχειριστήριο. Γίνεται πράσινη όταν η οθόνη λειτουργεί. Γίνεται κόκκινη όταν η οθόνη είναι σε κατάσταση αναμονής. Γίνεται κίτρινη όταν η οθόνη είναι σε κατάσταση αναμονής.

'Отав η ένδείξη Power αναβοσβήνει σημαίνει ότι η οθόνη έχει κάποιο πρόβλημα. Επικοινωνωνήστε με κάποιον ειδικό.

10) Κύριος διακόπτης λειτουργίας

Πιέστε το κουμπί για να ενεργοποιήσετε/ απενεργοποιήσετε την οθόνη.

Λειτουργία Φωτεινή ένδειξη κατάστασης
Σε λειτουργία Πράσινο
Αναμονή Κόκκινο
Διαχ. ισχύος Κίτρινο
Διάγνωση (εντοπισμός προβλήματος)	Παλλόμενο κόκκινο

ΣΗΜΕΙΩΣΗ:

Το πλήκτρο POWER δεν απενεργοποιεί πλήρως την οθόνη. Χρησιμοποιήστε τον κύριο Διακόπτη Λειτουργίας για να απενεργοποιήσετε πλήρως την οθόνη.

Ονόματα πλήκτρων και λειτουργίες

Πίνακας συνδέσεων

NEC 1 OUT IN EXTERNAL CONTROL 2 DVD/HD3 3 4 5 6 7 8 10 R L R L R DVD/HD2 9 Y Cr/Pr Cb/Pb AUDIO2 AUDIO1V S-VIDEO IN R L R IN 11 VIDEO SPEAKER (S) 13 14 AC IN

1) EXTERNAL CONTROL OUT (D-Sub 9 pin)

Σύνδεση εξόδου RS-232C σε δεύτερη οθόνη

2) EXTERNAL CONTROL (D-Sub 9 pin)

Σύνδεση εισόδου RS-232C σε εξωτερική συσκευή όπως H/Y για έλεγχο των λειτουργιών RS-232C.

3) DVD/HD3 (HDMI)

Ψηφιακά σήματα εισόδου HDMI.

4) DVI

Εισαγωγή ψηφιακών σημάτων RGB από υπολογιστή ή συσκευή HDTV η οποία διαθέτει έξοδο RGB.

5) AUDIO3

Είσοδος ήχου από εξωτερική συσκευή όπως υπολογιστή και συσκευή αναπαραγωγής βίντεο ή DVD.

6) VGA (Mini D-Sub 15 pin)

Αναλογική είσοδος υπολογιστή.

7) AUDIO2

Είσοδος ήχου από εξωτερική συσκευή όπως υπολογιστή και συσκευή αναπαραγωγής βίντεο ή DVD.

8) DVD/HD1

Σύνδεση συσκευών όπως συσκευή αναπαραγωγής DVD, συσκευή HDTV ή set-top box.

9) DVD/HD2

Σύνδεση συσκευών όπως συσκευή αναπαραγωγής DVD, συσκευή HDTV ή set-top box.

10) AUDIO1

Είσοδος ήχου από εξωτερική συσκευή όπως υπολογιστή και συσκευή αναπαραγωγής βίντεο ή DVD.

11) S-VIDEO in

Είσοδος S-video.

12) VIDEO1

Είσοδος σύνθετου σήματος βίντεο.

13) Βύσμα EXTERNAL SPEAKER (L και R)

Σύνδεση εξωτερικών ηχείων. Έξοδος ήχου από AUDIO 1, 2, και 3 σε εξωτερικά ηχεία.ΣΗΜΕΙΩΣΗ: Η υποδοχή ηχείων είναι κατάλληλη για ισχύ 8W + 8W (8 ohm).

14) AC IN

Σύνδεση με το καλώδιο τροφοδοσίας.

Πληροφορία:

Για συνδέσεις SCART υπάρχουν 2 τρόποι σύνδεσης:

SCART1: Σύνδεση R/G/B σε υποδοχές DVD/HD1 και σύνδεση σύνθετου σήματος στην υποδοχή VIDEO1.

SCART2: Σύνδεση R/G/B + σύνθετο σήμα στο τερματικό VGA.

Ονόματα πλήκτρων και λειτουργίες - συνεχίζεται

Λειτουργίες τηλεχειριστηρίου

POWER ON STANDRY RGB CIVON-E VIDEO PICTURE MEMORY 22 123 456 7 8 9 0 DISPLAY MENU 15 9 SET AUTO SPUR EXIT 16 17 10 VOL POINTER ZOOM 19 12 MUTE 20 #SPLIT SCREEN PP S-DY'S SINGLE SWAP SELECT/FREEZE CAPTURE #REVIEW D SP-REVIEW S-FEEP 14 NEC REMOTE CONTROLLER RU-M13

1) POWER ON/STANDBY

Θέτει την οθόνη σε λειτουργία/αναμονή. *Εάν η ένδειξη Power δεν ανάβει, δε θα λειτουργήσει το τηλεχειριστήριο.

2) VIDEO

Φέρει το σήμα εισόδου στην πηγή VIDEO.

3) RGB

Φέρει το σήμα εισόδου στην πηγή RGB.

4) DVD/HD

Φέρει το σήμα εισόδου στην πηγή DVD/HD.

5) PICTURE MODE

Επιλέγει την κατάσταση Εικόνας:[KANONIKH], [ΦΩΤΕΙΝΗ], [KINHMAT.1], [KINHMAT.2], [APXIKH]. KANONIKH: για θέαση σε φωτεινό χώρο ΦΩΤΕΙΝΗ: φωτεινότερη εικόνα από την KANONIKH KINHMAT.1, 2: για θέαση σε σκοτεινό δωμάτιο, κατάλληληι για ταινίες APXIKH: εργοστασιακή ρύθμιση

6) SIZE Ρύθμιση των διαστάσεων της εικόνας.

7) KEYPAD Ρύθμιση REMOTE ID.

8) DISPLAY Εμφάνιση/απόκρυψη Πληροφοριών OSD.

9) ▲ ▼ Μετακίνηση επιλογής πάνω ή κάτω

10) AUTO SETUP

Ρυθμίζει αυτόματα τις ρυθμίσεις ΜΙΚΡΟΜ.ΡΥΘΜ., ΡΥΘΜ.ΕΙΚΟΝ και POSITION. (Είσοδος μόνο αναλογικύ σήματος RGB)

11) POINTER Ενεργοποιεί/απενεργοποιεί το δείκτη.

12) VOLUME Αυξάνει/μειώνει την ένταση του ήχου.

13) SPLIT SCREEN

PIP: Κατάσταση Εικόνα μέσα σε Εικόνα. S BY S: Κατάσταση Πλευρά με Πλευρά. SINGLE: Επανέρχεται στην κανονική κατάσταση. SWAP: Εναλλάσσει τις εικόνας της κατάστασης Διαίρεσης Εικόνας. SELECT/FREEZE: Επιλέγει ποια είσοδος είναι ενεργή σε κατάστασης διαίρεσης οθόνης. Όταν η λειτουργία ΠΑΓΩΜΑ ΕΙΚΟΝΑΣ (βλέπε OSD ΛΕΙΤΟΥΡΓΙΑ) είναι ενεργή, η λειτουργία SELECT/ FREEZE μπορεί να χρησιμοποιηθεί για να εμφανιστούν ακίνητες εικόνες στην υποοθόνη. CAPTURE : Απομονώνει ακίνητες εικόνες.

14) REMOTE ID Ενεργοποιεί τη λειτουργία REMOTE ID.

15) MENU Ενεργοποιεί/απενεργοποιεί την κατάσταση μενού.

16) SET Κάνει επιλογή.

17) -, + Αύξηση/μείωση ρύθμισης.

18) EXIT Επιστροφή στο προηγούμενο μενού.

19) ZOOM Μεγέθυνση/σμίκρυνση εικόνας.

20) MUTE Απομόνωση ήχου.

21) SLEEP Χρονοδιακόπτης απενεργοποίησης.

22) PICTURE MEMORY Εναλάσσει τις ρυθμίσεις εικόνας από το 1 έως το 6.

POWER

Για να ενεργοποιήσετε / απενεργοποιήσετε την οθόνη:

1. Βάλτε τη συσκευή στην πρίζα.
2. Πιέστε το πλήκτρο Power (στη συσκευή).
   Η ένδειξη ON/STANDBY της οθόνης γίνεται κόκκινη και η συσκευή μπαίνει σε κατάσταση αναμονής.
3. Πιέστε το πλήκτρο POWER ON στο τηλεχειριστήριο Η ένδειξη ON/STANDBY γίνεται πράσινη όταν η συσκευή λειτουργεί.
4. Πιέστε το πλήκτρο STANDBY (στο τηλεχειριστήριο) ή το πλήκτρο Power (στη συσκευή) για να σβήσετε την οθόνη.

OONH

Για να ελέγξετε τις ρυθμίσεις οθόνης πατήστε το πλήκτρο DISPLAY στο τηλεχειριστήριο. Η οθόνη αλλάζει κάθε φορά που πιέζετε το πλήκτρο DISPLAY. Οι πληροφορίες οθόνης θα εξαφανιστούν σε 3 δευτερόλεπτα.

DIGITAL ZOOM

Το ψηφιακό ζουμ θα αλλάξει τη θέση της εικόνας ή θα μεγενθύνει την εικόνα στην οθόνη.

1. Βεβαιωθείτε ότι η λειτουργία ΠΛΟΗΓΗΣΗ ΖΟΟΜ είναι απενεργοποιημένη. Πιέστε το πλήκτρο ΖΟΟΜ (+ ή -) για να εμφανιστεί το εικονίδιο μεγεθυντικού φακού.

Πιέστε το πλήκτρο ZOOM + για να μεγεθυνθεί η εικόνα.

Πιέστε το πλήκτρο ZOOM - για να μικρύνει η εικόνα.

Πιέστε τα πλήκτρα UP και DOWN ή PLUS και MINUS για επανατοποθέτηση της εικόνας.

1. Πιέστε το πλήκρτο POINTER για να απενεργοποιηθεί ο δείκτης.

POINTER

Χρησιμοποιήστε το δείκτη για να εστιάσετε σε μία συγκεκριμένη περιοχή της οθόνης.

Πιέστε τα πλήκτρα UP και DOWN ή PLUS και MINUS για επανατοποθέτηση του δείκτη.

Κάλυμμα κύριου διακόπτη λειτουργίας

Η οθόνη περιλαμβάνει ένα κάλυμμα για τον κύριο διακόπτη λειτουργίας. Χρησιμοποιήστε το κάλυμμα αυτό για να μην απενεργοποιηθεί η οθόνη κατά λάθος.

Τοποθετήστε την προεξοχή του καλύμματος στην ορθογώνια θυρίσα στην οθόνη.

Με το κατσαβίδι που περιέχεται στη συσκευή, ασφαλίστε το κάλυμμα.

OFFON ΘΥΡΙΔΑ ΠΡΟΕΞΟΧΗ Κάλυμμα κύριου διακόπτη λειτουργίας

Ονόματα πλήκτρων και λειτουργίες - συνεχίζεται

Λειτουργία ID τηλεχειριστηρίου

Ταυτότητα τηλεχειριστηρίου

Το τηλεχειριστήριο που συνοδεύει την οθόνη μπορεί να χρησιμοποιηθεί σε μέχρι 26 οθόνες χρησιμοποιώντας τη λειτουργία REMOTE CONTROL ID. Η λειτουργία REMOTE CONTROL ID ενεργοποιείται σε συνδυασμό με το Monitor ID επιτρέποντας τον τηλεχειρισμό μέχρι και 26 οθονών. Για παράδειγμα: εάν υπάρχουν πολλές οθόνες στον ίδιο χώρο, ένα τηλεχειριστήριο φυσιολογικά θα έστελνε σήμα σε κάθε οθόνη ταυτόχρονα (Σχήμα 1). Χρησιμοποιώντας τη λειτουργία REMOTE CONTROL ID, ο τηλεχειρισμός θα γίνεται σε μία συγκεκριμένη οθόνη κάθε φορά.

ΡΥΘΜΙΣΗ ΤΟ ΙΔ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ:

Κρατώντας πατημένο το πλήκτρο REMOTE CONTROL ID SET, χρησιμοποιήστε το KEYPAD για να εισάγετε την ταυτότητα οθόνης (1-26) την οποία θα χειριστείτε με το τηλεχειριστήριο. Το τηλεχειριστήριο μπορεί τότε να χρησιμοποιηθεί για να λειτουργήσει η οθόνη που φέρει τον αριθμό που έχει οριστεί ως αριθμός Monitor ID.

Όταν επιλεγεί το 0 ή όταν το τηλεχειριστήριο λειτουργεί σε κανονική κατάσταση, θα λειοτυργήσουν όλες οι οθόνες.

ΓΙΑ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΡΕΜΟΤΕ ΟΝΤΟΛΟΙ ΙΩ

Λειτουργία ID - Για να ενεργοποιήσετε τη λειτουργία ID, πιέστε το πλήκτρο REMOTE ID SET για 2 δευτερόλεπτα.

Κανονική κατάσταση - Για να επιστρέψετε στην κανονική κατάστασης, πιέστε το πλήκτρο REMOTE ID SET για 2 δευτερόλεπτα.

Για να λειτουργήσει σωστά το χαρακτηριστικό αυτό, η οθόνη θα πρέπει να διαθέτει αριθμό Ταυτότητας οθόνης. Ο αριθμός Monitor ID μπορεί να δοθεί μέσα από το μενού SETUP στο OSD (Βλέπε σελίδα 17).

Εάν το ID της οθόνης είναι ρυθμισμένο στο “ΟΛΑ”, ο χειρισμός της οθόνης γίνεται με τηλεχειριστήριο το οποίο δεν εξαρτάται από το ID τηλεχειρισμού.

Δεν εμφανίζεται εικόνα

• Το καλώδιο σήματος δεν είναι σωστά συνδεδεμενο στην κάρτα οθόνης/υπολογιστή.
  • Η κάρτα οθόνης θα πρέπει να είναι σωστά τοποθετημένη.
• Ο εμπρός διακόπτης λειτουργίας και ο διακόπτης λειτουργίας του υπολογιστή πρέπει να είναι στη θέση ΟΝ.
• Βεβειωθείτε ότι έχει επιλεγεί κατάσταση υποστήριξης στην κάρτα οθόνης ή στο σύστημα που χρησιμοποιείται. (Διαβάστε το εγχειρίδιο χρήσης της κάρτας οθόνης ή του συστήματος για να αλλάξετε την κατάσταση των γραφικών.)
• Ελέγξτε την οθόνη και την κάρτα οθόνης ως προς τη συμβατότητα και τις συνιστώμενες ρυθμίσεις.
• Ελέγξτε το βύσμα του καλωδίου για τυχόν παραμορφωμένες ή συμπιεσμένες ακίδες.

Ο διακόπτης τροφοδοσίας δεν ανταποκρίνεται.

- Βγάλτε το καλώδιο τροφοδοσίας από την πρίζα για να απενεργοποιήσετε και να σβήσετε την οθόνη.

Παραμένουσα εικόνα

- Στην Τεχνολογία Πλάσματος υφίστανται φαινόμενα Παραμένουσας Εικόνας. Η Παραμένουσα Εικόνα εμφανίζεται όταν η εικόνα “αποτύπωμα” της προηγούμενης εικόνας παραμένει ορατή στην οθόνη. Αντίθετα από τις οθόνες CRT, η παραμένουσα εικόνα της οθόνης πλάσματος δεν είναι μόνιμη αλλά θα πρέπει να αποφεύγεται η προβολή σταθερών εικόνων για μεγάλα χρονικά διαστήματα. Για να απαλοιφεί η παραμένουσα εικόνα, απενεργοποιήστε την οθόνη για όσο χρόνο προβαλλόταν η προηγούμενη εικόνα. Για παράδειγμα, εάν μία εικόνα προβαλλόταν για μία ώρα στην οθόνη και το αποτύπωμά της παραμένει, η οθόνη θα πρέπει να παραμείνει σβηστή για μία ώρα.

ΣΗΜΕΙΩΣΗ: Όπως συμβαίνει με όλες τις συσκευές οικιακής χρήσης, η NEC DISPLAY SOLUTIONS συνιστά την προβολή κινούμενων εικόνων και τη χρήση κινούμενου screen saver σε τακτά διαστήματα οποτεδήποτε η οθόνη παραμένει σε αδράνεια ή την απενεργοποίηση της οθόνης όταν δε χρησιμοποιείται.

Η εικόνα είναι ασταθής, μη εστιασμένη ή εμφανίζεται τρεμούλιασμα.

• Το καλώδιο θα πρέπει να συνδεθεί σωστά στην οθόνη, υπολογιστή ή όποια άλλη συσκευή εισόδου.
• Χρησιμοποιήστε τα χειριστήρια της οθόνης OSD για να εστιάσετε και να ρυθμίσετε την προβολή αυξάνοντας ή μειώνοντας τις μικρομετρικές ρυθμίσεις. Όταν αλλάξει η κατάσταση προβολής, η ρύθμιση εικόνας στο OSD μπορεί να χρειάζεται εκ νέου ρύθμιση.
• Ελέγξτε την οθόνη και την κάρτα οθόνης ως προς τη συμβατότητα και τους συνιστώμενους χρονισμούς σήματος.

Η εικόνα της συνιστώσας σήματος έχει πράσινη απόχρωση

- Ελέγξτε εάν είναι επιλεγμένο το βύσμα εισόδου εισόδου DVD/HD.

Η φωτεινή ένδειξη στην οθόνη δεν ανάβει (δεν εμφανίζεται πράσινο ή κόκκινο χρώμα)

- Ο κύριος διακόπτης λειτουργίας θα πρέπει να είναι στη θέση ΟΝ και το καλώδιο τροφοδοσίας να είναι συνδεδεμένο.

Η φωτεινή ένδειξη έχει κόκκινο χρώμα και πάλλεται

- Κάποιο πρόβλημα έχει παρουσιαστεί. Επικοινωνήστε με το πλησιέστερο εξουσιοδοτημένο service της NEC DISPLAY SOLUTIONS.

Η εικόνα δεν έχει το σωστό μέγεθος

• Χρησιμοποιήστε τα χειριστήρια OSD για να αυξήσετε ή να μειώσετε τις ρυθμίσεις.
• Βεβαιωθείτε ότι έχει επιλεγεί κατάσταση υποστήριξης στην κάρτα οθόνης ή στο σύστημα που χρησιμοποιείται. (Διαβάστε το εγχειρίδιο χρήσης της κάρτας οθόνης ή του συστήματος για να αλλάξετε την κατάσταση των γραφικών.)

Η επιλεγμένη ανάλυση δεν εμφανίζεται σωστά

- Χρησιμοποιήστε πληροφορίες OSD για να μπείτε στο μενού πληροφοριών και επιβεβαιώστε ότι έχει επιλεγεί η σωστή ανάλυση. Εάν δεν έχει γίνει αυτό, επιλέξτε τη σωστή ανάλυση.

Δεν υπάρχει ήχος

• Ελέγξτε τις συνδέσεις των ηχείων.
• Ελέγξτε μήπως η λειτουργία απομόνωσης ήχου είναι ενεργοποιημένη.
• Ελέγξτε μήπως η ένταση ήχου είναι ρυθμισμένη στο ελάχσιτο. ΣΗΜΕΙΩΣΗ: Είναι δυνατό να αναπαραχθεί ήχος από διαφορετική πηγή εκτός από το βίντεο.

Η RS-232C δε λειτουργεί

- Ελέγξτε το PROTOCOL SET στο μενού ΛΕΙΤΟΥΡΓΙΑ.

Δε λειτουργεί το τηλεχειριστήριο

• Βεβαιωθείτε ότι οι μπαταρίες έχουν τοποθετηθεί σωστά.
- Ελέγξτε την κατάσταση των μπαταριών.
- Βεβαιωθείτε ότι το τηλεχειριστήριο είναι στραμμένο απευθείας στον αισθητήρα της οθόνης.
- Ελέγξτε εάν το τηλεχειριστήριο βρίσκεται σε κατάσταση Remote ID.
- Το τηλεχειριστήριο μπορεί να μη λειτουργήσει εάν πέσει άμεσο ηλιακό φως ή ακτίνα φωτός μεγάλης φωτεινότητας στον αισθητήρα τηλεχειρισμού της οθόνης.
