MANUALE UTENTE BDM55 BLACK & DECKER

(Traduzione del testo originale)

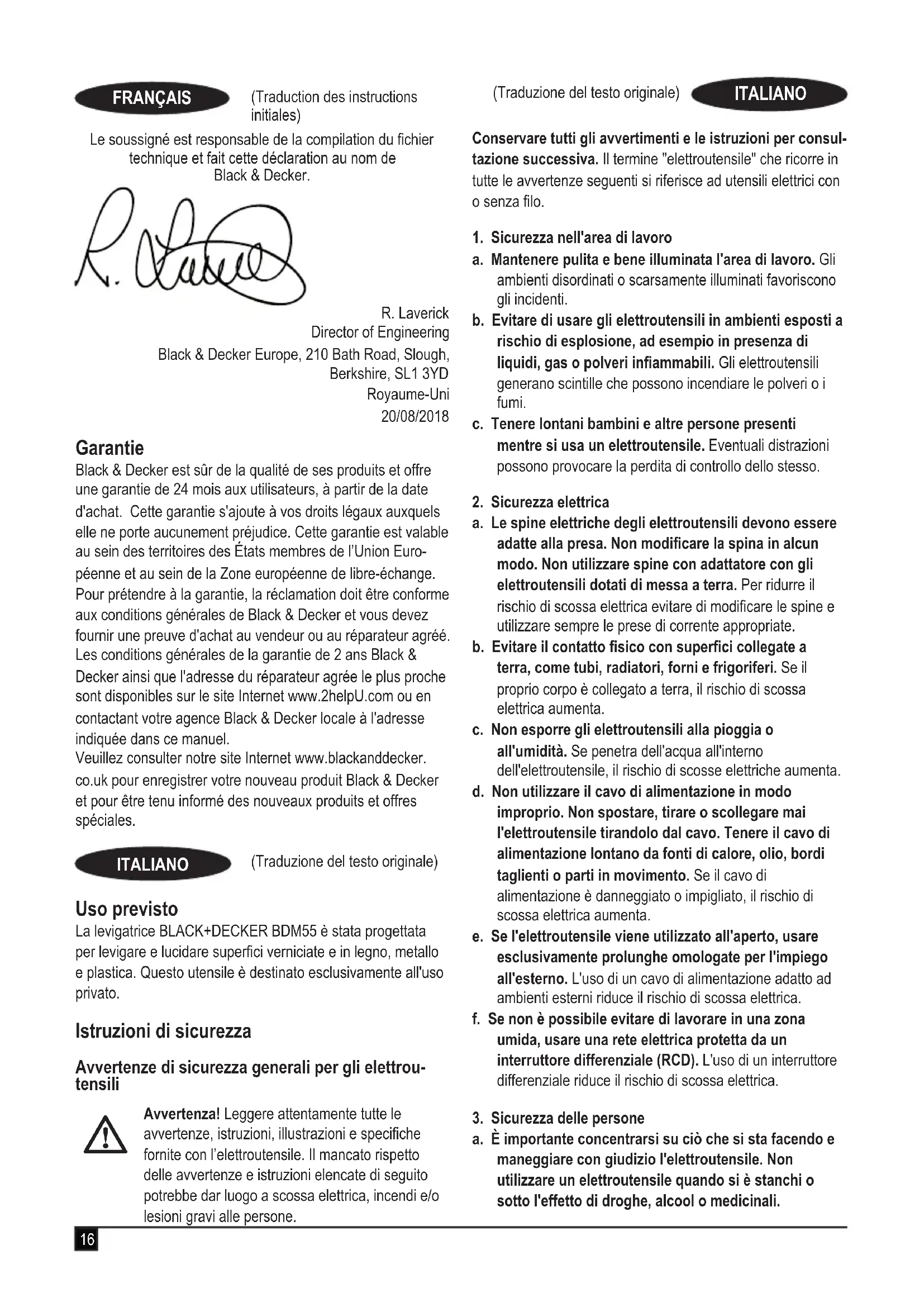

Uso previsto

La levigatrice BLACK+DECKER BDM55 è stata progettata per levigare e lucidare superfici verniciate e in legno, metallo e plastica. Questo utensile è destinato esclusivamente all'uso privato.

Istruzioni di sicurezza

Avvertenze di sicurezza generali per gli eletttroutensili

Avvertenza! Leggere attendamente tutte le avvertenze, istruzioni, illustrazioni e specifiche fornite con l'elettrotensile. Il mancato rispetto delle avvertenze e istruzioni elencate di seguito potrebbe dar luogo a scossa elettrica, incendi e/lesioni gravi alle persone.

(Traduzione del testo originale)

ITALIANO

Conservare tutti gli avventimenti e le istruzioni per consul- tazione successiva. Il termine "elettroutensile" che ricorre in tutte le avventenze seguenti si riferisce ad utensili elettrici con oswana filo.

1. Sicurezza nell'area di lavoro

a. Mantenere pulita e bene illuminata l'area di lavoro. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.
b. Evitare di usare gli elettroutensili in ambienti esposti a rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono incendiare le polveri o i fumi.
c. Tenere lontani bambini e altre persone presenti nelle si usa un eletttroutensile. Eventuali distrazioni possono provocare la perdita di controllo dello stesso.

1. Sicurezza elettrica

a. Le spine elettriche degli elettroutensili devono essere adatte alla presa. Non modificare la spina in alcun modo. Non utilizzato spine con adattatore con gli elettroutensili dotati di messa a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzato sempre le prese di corrente appropriate.
b. Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, forn i frigoriferi. Se il proprio corpo è collegato a terra, il rischio di scossa elettrica aumento.
c. Non esporre gli eletttroutensili alla pioggia o all'umidità. Se penetrà dell'acqua all'interno dell'eletttroutensile, il rischio di scosse elettriche aumenta.
d. Non utilizzato il cavo di alimentazione in modo improprio. Non spostare, tirare o scollegare mai l'elettROUTENSILE tirandolo dal cavo. Tenere il cavo di alimentazione lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo di alimentazione è danneggiato o impigliato, il rischio di scossa elettrica aumenta.
e. Se l'elettROUTENSILE viene utilizzato all'aperto, usare esclusivamente prolonghe omologate per l'impiego all'esterno. L'uso di un cavo di alimentazione adatto ad ambienti esterni riduce il rischio di scossa elettrica.
f. Se non è possibile evitare di lavorare in una zona umida, usare una rete elettrica protetta da un interruptore differenziale (RCD). L'uso di un interruptore differenziale riduce il rischio di scossa elettrica.

1. Sicurezza delle persone

a. É importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettROUTensile. Non utilizzare un elettROUTensile quando si è stanchi o tutto l'effetto di droghe, alcool o medicinali.

Un solo attimo di restrazione durante l'uso dell'elettroutensile potrebbe provocare gravi lesioni personali.

b. Usare dispositivi di protezione individuale. Indossare sempre dispositivi di protezione per gli occhi. L'uso di dispositivi di protezione, quali mascherine antipolvere, scarpe antinfortunistiche anticiscivolo, elmetti o protezioni auricolari in condizioni opportune consente di ridurre le lesions personali.
c. Impedire l'avviamento involontario. Accertarsi che l'interruttore di accensione/spegnimento sia nella posizione di spegnimento, prima di collegare l'elettROUTENSILE alla rete elettrica e/o alla batteria, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare l'elettROUTENSILE tenendo le ditta sull'interruttore di accensione e non collegarlo a una fonte di alimentazione elettrica con l'interruttore acceso.
d. Prima di accendere un eletttroutensile, rimuovere gli eventuali utensili o chiavi di regolazione. Un utensile di regolazione o una chiave inserto/a su una parte rotante dell'eletttroutensile può provocare lesioni alle persone.
e. Non sbilanciarsi. Mantenere sempre un appoggio e un equilibrio adeguati. In tal modo è possible ave un migliorie controlo dell'elettroutensile nelle situazioni impreviste.
f. Vestirsi adeguatamente. Non indossare abiti lenti o gioielli. Tenere i capelli, i vestiti e i guanti lontano delle parti mobili. Abiti larghi, gioielli o capelli lunghi possono impigliari sliche parti in movimento.
g. Se gli elettROUTensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta delle polveri, assicurarsi che questi ultimi siano installati e utilizzati correttamente. L'impiego di dispositivi di raccolta delle polveri cui po ridurre i pericoli legati a queste ultime.
h. Non lasciare che la familiarità acquisita con l'uso Frequentedegli elettroutensili induca aCEDERE alla tentazione diignore riprincipi diutilizzo sicuro degli stessi.

Un'azione imprudente potrebbe provocare lesioni gravi alle persone in una frazione di secondo.

4. Uso e cura dell'elettroutensile

a. Non sovraccaricare l'elettROUTENSILE. Utilizzato l'elettROUTENSILE adatto per il lavoro da eseguire. L'elettROUTENSILE corretto funziona meglio e in modo più sicuro se viene utilizzato alla velocità per cui è stato progettato.
b. Non utilizzato l'elettroutensile se l'interruttore di accensione/spegnimento è difettioso. Qualsiasi elettroutensile che non possa essere controllato tramite l'interruttore è pericoloso e delve essere riparato.

c. Scollegare la spina alla presa di corrente e/o la batteria dall'elettroutensile prima di regolarlo, sostituirne gli accessori o riporlo in magazzino. Queste misure di sicurezza preventive riducono il rischio di azionare accidentallymente l'eeltroutensile.

d. Quando non vengono usati, gli eletttroutensili devono essere custoditi fuori alla portata dei bambini. Non consentire l'uso dell'eletttroutensile a persona inesperte o che non abbiano fatto le presenti istruzioni d'uso.
Gli eletttroutensili sono pericolosi in mano a persona inesperte.

e. Manutenzione di utensili elettrici e accessori. Verificare che le parti mobili siano correttamente allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compensettere il funzionamento dell'eletttroutensile. Se danneggiato, far riparare l'elettrottensile prima dell'uso. Molti incidenti sono provocati da elettrottensili non sottomosti a corretta manutenzione.

f. Mantenere affiliati e puliti gli utensili da taglio. La manutenzione corretta degli utensili da taglio con bordi affiliati riduce le probabilità di inceppamento e ne facilita il controllo.

g. Utilizzare l'elettroutensile, gli accessori, le punte, ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni operative e del lavoro da eseguire. L'utilizzo dell'elettroutensile per impieghi diversi da quelli previsti cui dare luogo a situazioni di pericolo.

h. Mantenere le impugnature e le superfici di presa asciutte, pulite e senza traccce di olio o grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in modo sicuro l'eeltroutensile nel caso di imprevisti.

5. Assistenza

a. Fare riparare l'elettROUTensile esclusivamente da personale specializzato e solo utilizzando pezzi di ricambio originali.

In questo modo sera possibilemantenere la sicurezza dell'elettroutensile.

Ulteriori avventenze di sicurezza valide per gli elettroutensili

Avverenza! Ulteriori avvertenze di sicurezza per le levigatrici

Tenere l'eeltroutensile per le apposite impugnature isolanti, siccome la base di levigatura potrebbe entrare in contatto con il suo stesso cavo.

Il taglio di un filo sotto tensione mette sotto tensione le parti metalliche esposte dell'elettroutensile e potrebbe esporre l'opereatore a una scossa elettrica.

Usare morpho o altri metodi pratici per fissare e bloccare il pezzo da lavorare ad una piattaforma stabile.

Tenere il pezzo in lavorazione con le mani o contro il corpo non ne assicura la stabilità e potrebbe comportare la perdita di controllo.

Avvertenza! Il contatto o l'inalazione della polvere generata alla levigatura potrebbe nuocere alla salute dell'operatore e delle eventuali altre persone presenti.

Indossare una mascherina antipolvere specifica per polveri e fumi e accertarsi cheanche le persone presenti nell'area di lavoro o che vi entrano siano adeguatamente protette.

Dopo la levigatura, rimuovere tutte la polvere.
Prestare molto attenzione quando si levigano superfici verniciate con prodotti che probabilmente contengono il piombo come componente di base oppure quando si levigano certi legni e metalli la cui polvere più essere tossica:

Vietare l'accesso nell'area di lavoro a bambini o donne in gravidanza.
Non mangiare, bere o fumare nell'area di lavoro.
Smaltire polvere er rifiuti adottando le necessarie misure di sicurezza.

L'uso previsto è indicato nel presente manuale di istruzioni.

Se questo elettROUTensile viene usato con accessori o per usi diversi da quelli racomandi nel presente manuale, si potrebbero verificare lesioni a persone e/o danni alle cose.

Sicurezza altrui

Questo eletttroutensile non è destinato all'uso da parte di persona (compresi i bambini) con capacité fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenze, salvo che non siano sottoposte a sorveglianza o ricevano istruzioni riguardo all'uso dell'eletttroutensile da parte di una persona responsable della loro sicurezza.
Controllare che i bambini non giochino con l'elettroutensile.

Rischi residui.

L'utilizzo dell'apparecchio può comportare rischi residui non necessariamente riportati nelle presenti avventenze di sicurezza. Tali rischi possono sorgere a seguito di un uso prolongato o improprio, ecc.

Malgrado il rispetto delle norme di sicurezza pertinenti e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Sono inclusi:

lesioni causate o subite a seguito del contatto con parti rotanti/in movimento;

lesioni causate o subite durante la sostituzione di parti, lame o accessori;
lesioni causate dall'impiego prolongato di un elettROUTensile (quando si utilizza qualsiasi apparecchio per lunghi periodi, accertarsi di fare regolarmente delle pause);
menomazioni uditive;
rischi per la salute causati dall'aspirazione di polvere genera dell'utilizzo dell'elettroutensile (ad esempio, quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF).

Vibrazioni

I valori delle emissioni di vibrazioni dichiarati, indicati al paragrafo Dati tecnici e nella dichiarazione di conformità, sono stati misurati in base al metodo di prova standard previsto dalla normativa EN62841 e possono essere usati come parametri di confronto tra due utensili. Il valore delle emissioni di vibrazioni dichiarato può essere usato come valutazione preliminare dell'esposizione.

Avvertenza! Il valore delle emissioni di vibrazioni durante l'impiego effettivo dell'elettROUTensile può variarde da quello dichiarato a seconda delle modalità d'uso. Il livello delle vibrazioni può essere altre quello dichiarato.

Quando si valuta l'esposizione alle vibrazioni per determinare le misure di sicurezza richieste alla normativa 2002/44/ CE destinata alla protezione delle persone che utilizzato regolarmente eletttroutensili per lo svolgimento delle propria mansioni, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l'eletttroutensile viene usato,及其他 che tenere conto di tutte le componenti del ciclo operativo, vale a dire i periodi in cui l'eletttroutensile rimane spento, quelli in cui è accesso ma fermo e quelli in cui viene effettivamente utilizzato.

Etichette sull'eletttroutensile

Sull'elettroutensile sono presenti i seguenti symboli assieme al codice data::

Avvertenza! Per ridurre il rischio di lesioni alle persone, l'utilizzatore deve leggere il manuale d'istruzioni.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto l'elettrotensile rende superfluo il filo di terra. Assicurarsi che la tensione della rete di alimentazione corrisponda al valore indicato sulla targhetta dei valori nominali.

In caso di danneggiamento del cavo di alimentazione, farlo riparare dal produttore o presso un Centro di assistenza BLACK+DECKER autorizzato, in modo da evitare pericoli.

Caratteristica

Questo elettROUTensile presente alcune o tutte le seguenti caratteristiche.

1. Interruttore di accensione/spegnimento
2. Adattatore per l'aspirazione della polvere.
3. Base
4. Portapunta
5. Punta base di levigatura
6. Vite
7. Punta a forma di diamante
8. Foglio di carta vetrata

Questo elettROUTensileiene inoltre fornito con alcuni o con tutti gli accessori elencati di seguito:

Accessorio Applicazionale e utilizzato consigliati
Carta vetrata a grana grossa	Rimozione rapida di vernice e ruggine
Carta vetrata a grana media	Rimozione di vernice e ruggine
Carta vetrata a grana fine	Amalgama e finitura superficiale

Assemblaggio

Avvertenza! Prima di montare l'elettroutensile, assicurarsi che sua spento e scollegato alla presa di corrente.

Montaggio dei fogli abrasivi (Figg. A e B)

Staccare le due punte di levigatura romboidali (7) dal foglio abrasivo (8).
Tenere I'eeltroutensile con la base di levigatura rivolta.
verso l'alto.
Posizione il foglio abrasivo (8) sulla base, verificando che i fori presenti sul foglio si allineino a quelli della base.

La punta romboidale (10) cui estere invertita e sostituita quando è usurata.

Quando la parte anteriore della punta è consumata, staccarla dal foglio, girarla e fissarla di nuovo alla base.
Quando tutte la punta è consumata, rimuoverla dalla base di levigatura e sostituirla con una punta nuova.
La gomma e i cuscinetti lucidanti (14) possono essere insertiti allo stesso modo dei fogli abrasivi.

Punta della base di levigatura (Fig. D)

Quando la punta della base di levigatura (5) o portapunta (4) è consumata, è possible invertirla oppure sostituirla. Le parti di ricambio sono disponibili presso il proprio rivenditore BLACK+DECKER.

Svitare la vite (6).
Invertire o sostituire la parte consumata.
Avvitare e serrare la vite.

Utilizzo

Avvertenza! Lasciare che l'utensile funzioni al proprio ritmo.

Non sovraccaricarlo.

Avvertenza! Non copire le prese di ventilazione durante l'utilizzo dell'elettroutensile. Tenere l'eeltroutensile come illustrato nella Fig. H. Verificare che la base di levigatura pogg in piano sul pezzo.

Collegamento a un aspirapolvere (Fig. E)

L'utensile è dotato di un adattatore per collegarlo a un aspirapolvere durante la levigatura del legno. Per collegare l'utensile a un adattatore, procedere come di seguito:

Avvertenza! Assicurarsi che l'eletttroutensile sia spento e disinserito.

Inserire il raccordo per l'aspirazione della polvere (2) sull'adattatore sul retro della levigatrice.
Collegare il tubo di un aspirapolvere adatto al connettore.

Accensione e spegnimento (Fig. F)

Avvertenzal Prima di collegare l'utensile all'alimentazione elettrica, accertarsi che sua spento.

Per accendere l'electroutensile, premere la parte dell'interruttore acceso/spento (1) contrassegnata dal simbolo 'I'.
Per spagnere I'eletroutensile, premere la parte dell'interruttore acceso/spento (1) contrassegnata dal symbolo '0'.

Accessori

Le prestazioni dell'elettroutensile dipendono dall'accessorio usato. Gli accessori BLACK+DECKER sono stati fabbricati in base a standard qualitativi elevati e sono stati progettati per ottenere le migliorioni prestazioni dall'elettroutensile. Utilizzando questi accessori si otterrà il meglio dall'elettroutensile.

Manutenzione

Questo elettrotensile BLACK+DECKER è stato progettato per funzionare a lungo con una manutenzione minima. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare.

Il caricabatterie non richiede nessuna manutenzione, ad eccezione di una regolare pulizia.

Avvertenza! Prima di eseguire interventi di manutenzione sull'elettrettensile, scollegare il caricabatteria prima di pulirlo.

Le prese di ventilazione dell'elettroutensile devono essere pulite regolarmente con un pennello morbido o un panno asciutto.
Pulire regolarmente il vano del motore con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi.

Sostituzione della spina (solo Regno Unito e Irlanda)

Se dovesse essere necessario installare una nuova spina:

smaltire in sicurezza quella vecchia;

ITALIANO

Traduzione del testo originale

collegare il filo marrone al morsetto sotto tensione della nuova spina.
collegare il filo blu al morsetto neutro.

Avvertenza! Non delve essere effettuato alcun collegamento al terminale di messa a terra.

Seguire le istruzioni di montaggio fornite con le spine di buona qualità.

Fusibile raccomandato: 5 A.

Protezione dell'ambiente

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici normali.

Prodotti e batterie contengono materiali che possono essere recuperati o riciclati, riducendo la richiesta di materie prime.

Riciclare i prodotti elettrici e le batterie attenendosi alle disposizioni locali. Ulteriori informazioni sono disponibili all'indirizzo web

www.2helpU.com

Dati tecnici

		BDM55
Tensione in ingresso V	AC	230
Potenza assorbita W 55
Velocità a vuoto min	-1	11.000
Peso kg 0,8

Livello di pressione sonora misurato in base a EN 62841:

Pressione sonora (L_p) 65 dB(A), incerotzeza (K) 3 dB(A)

Potenza acustica (L_WW) 76 dB(A), incertezza (K) 3 dB(A)

Valori di emissione totali di vibrazioni (somma vettoriale triassiale) in conformità alla norma EN 62841:

(a.) 12.5m / s , incertezza (K) 1.5m / s

Dichiarazione di conformità CE

DIRTTIVA MACCHINE

Levigatrice BDM55

Black & Decker dichiara che i prodotti descritti al paragrafo

"Dati tecnici" sono conformi alle seguenti normative:

2006/42/EC, EN62841-1:2015, EN62841-2-4:2014.

Questi prodotti sono conformi alla Direttiva 2014/30/UE e 2011/65/UE. Per maggiori informazioni contattare Black & Decker al seguente indirizzo oppure consultare l'ultima di copertina del manuale.

Il firmatario è responsabile della compilation del documento technique e rende但这a dichiarazione periconto di Black & Decker.

R. Laverick

Black & Decker è certa della qualità dei propri prodotti e offre ai consumatori una garanzia di 24 mesi alla data di acquisto. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida nei territori degli Stati membri dell'Unione Europea o dell'EFTA (Associazione europea di libero scambio).

Per attivare la garanzia, la richiesta di intervento e riparazione in garanzia deve essere effettuata in accordo con i Termini e condizioni Black & Decker e sare necessario presentare la prova di acquisto al venditore o all'agente di riparazione autorizzato.

I Termini e condizioni della garanzia Black & Decker di 2 anni e la sede del technique riparatore autorizzato più vicino sono consultabili su Internet all'indirizzo www.2helpU.com, o contattando il proprio ufficio Black & Decker di zona all'indirizzo indicate in quello manuale.

Visitare il nostro sito www.blackanddecker.it per registrar il prodotto Black & Decker appena acquistato e ricevere gli aggiornamenti su nuovi prodotti e offerte speciali.
