MANUALE UTENTE Scrambler CrossE DUCATI

7. Risoluzione dei problemi

manopattino elettrico

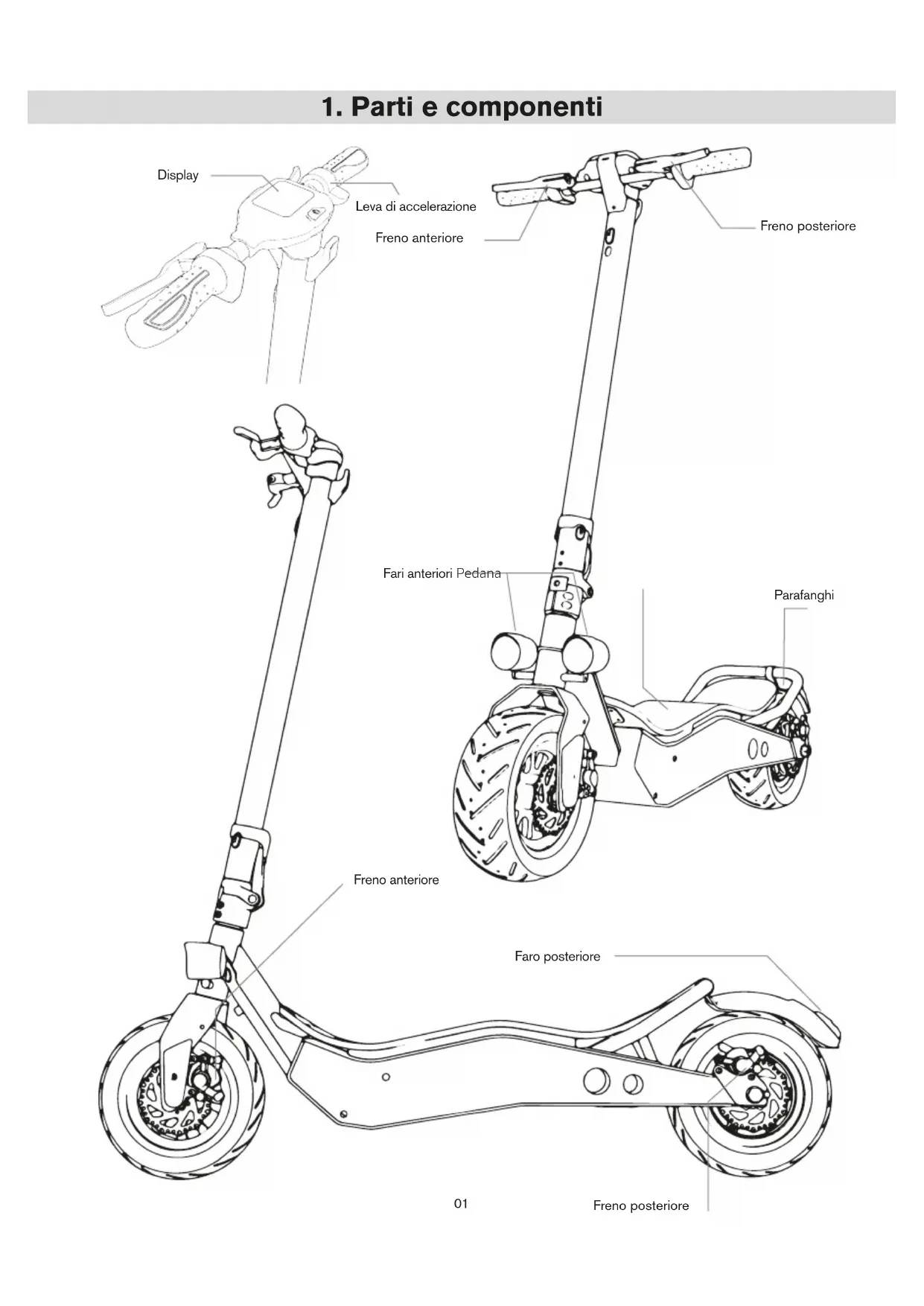

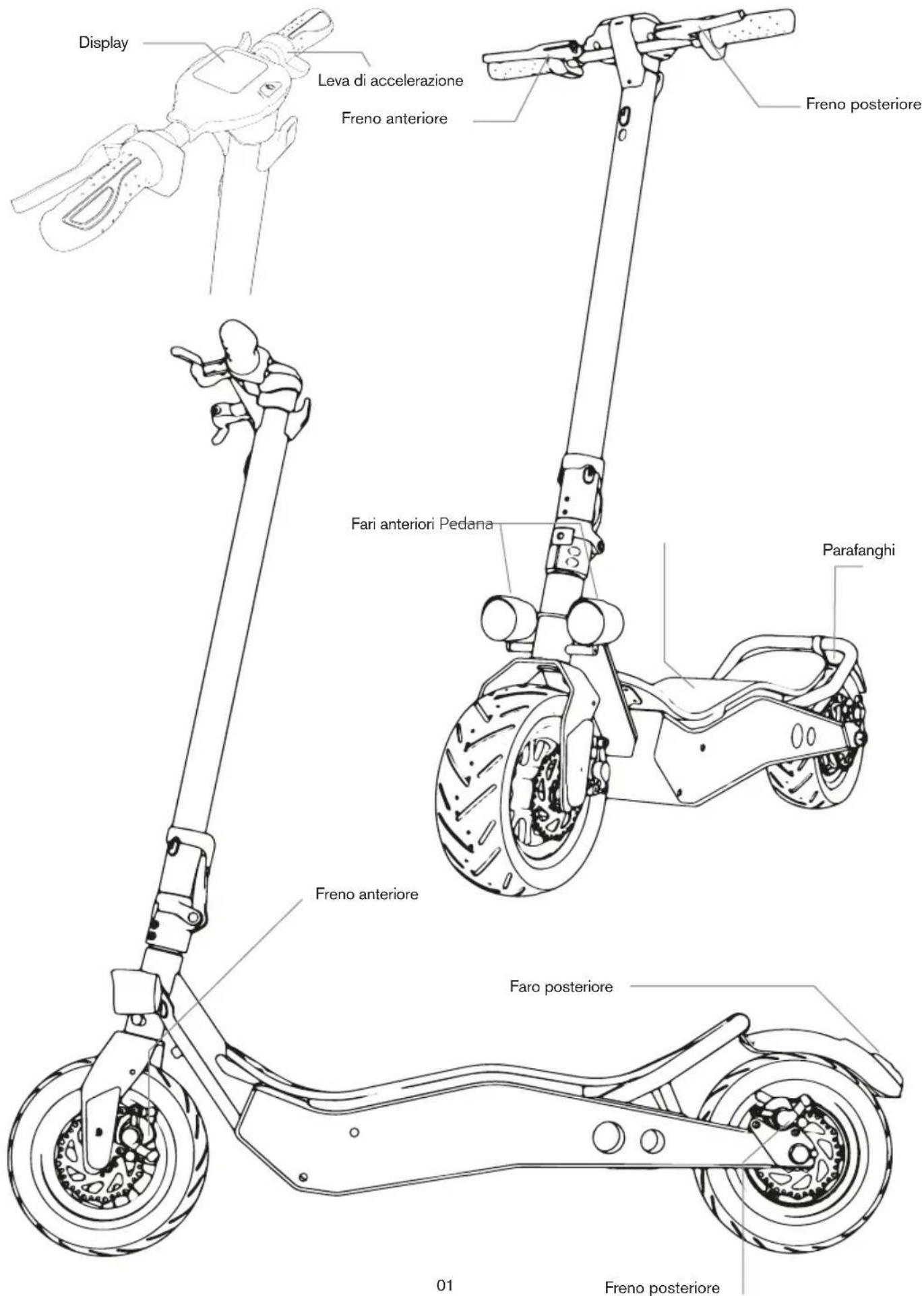

1. Partie componenti

2. Istruzioni di sicurezza

Leggere attendamente le seguenti istruzioni prima di utilizzato il prodotto. Salvare quello manuale per riferimento futuro o nuovi utilizzatori.

• L'azienda non si assume ressona responsabilita derivata dal mal utilizzo del prodotto o inadempienze tanto relative alle norme stradali quanto alle istruzioni di questo manuale.
• Questo monopattino elettrico non è un giocattolo. Utilizzato con responsabilità,attenzione e rispetto verso gli altri.
• Verificare la normativa locale vigente in relazione all'uso di quello tipo di prodotto prima di utilizzato e assicurarsi di compiere con le norme di traffico locale. Guidare in modo responsable e prestare attenzione alle persone eagli ostacoli nell'intorno in modo da evitare incidenti.
• Utilizzare sempre l'abbagliamento raccomandato, il casco allacciato, occhiali, quanti, scarpe, ginocchiere e protettore per gomiti adatti a quello tipo di monopattino.
• Le misure del veicolo devono essere proportionali all'utilizzatore. La persona che conducce questo monopattino deve essere in grado di appoggiare lavoramente entrambi i piedi sul pavimento quando è seduto sul sellino.
  Al momento di fermare o parcheggiate il veicolo, assicurarsi di farlo su una superficie liscia e sicura.
• Il massimo carico permesso dal prodotto è di 120 kg.
• Questo prodotto non può essere utilizzato da più di una persona contemporaneamente.
• Il cattivo utilizzato del prodotto o incompimento delle istruzioni di quello manuale possono provocare seri danni.
• Per risolverre problemi di mantenimento seri, contattare il Servizio di Assistenza Tecnica. Non tentare di smontare o riparare il prodotto perconto proprio.
• Non lasciare la batteria vicino al fuoco o fonti di calore.
• Evitare di utilizzato batterie difettose.
  Non sedersi ne permettere che nessuno si possa sedere sul prodotto quando quest'ultimo è fermo.
  Non condurre il veicolo di notte.

• Nel caso in cui l'utilizzatore che vada ad usare il prodotto non abbia familiarizzato con la guida di quello tipo di veicolo, si consiglia che venga istruito con una base di conduzione da un adulto prima di utilizzato per la prima volta sui seguenti aspetti:

• Accelerazione.

• Decelerazione.
• Frenare.

• Regole basiche sulla guida.

• Controllare i fremi, la pressione, la condizione delle ruote e l'acceleratore prima di agli uso. Se si rilevano rumori insoliti o quale anomalia, non utilizzato il prodotto e contattare il Servizio di Assistenza Tecnica.

• É vietato modificare in alcun modo il monopattino, ciò potrebbe alterare la sua efficienza o danneggiare la sua struttura e provocare danni.
• Assicurarsi di spegnere il prodotto prima di parcheggiarlo.
• Non condurre il veicolo sotto la pioggia, quando nevica o in caso di nebbia.
• Evitare che le componenti elettriche del veicolo entrino a lavoro con acqua o altri liquidi.
• Evitare di condurre vicino a fiumi o laghi.
• Supervisionare i bambini per assicurarsi che non giochino con il prodotto. è necessario super visionare rigidamente nel caso in cui il prodotto si stia utilizzato da o vicino a bambini.
• Per informazioni, supporto technician ed assistenza visita il site www.ducatiurbanemobility.it

Nonutilizzareiltelefononeascoltarmusica durantela guida del monopattino.
- Condurre solamente nel caso ci sia sufficiente luce da poter guidare in modo sicuro. Non condurre di notte.
- Afferrare sempre il manubrio con entrambé le mani quando si conducce.
- Condurre sempre con entrambi i piedi sopra la tavola in modo comodo e sicuro.
Non distarsi nelle si conducce e guardare sempre avanti.
- Condurre sempre ad una velocità con la quale si possa frenare in maniera sicura.
- Cominciare a frenare ad una distanza sufficiente da evitare ostacoli, curve e zone che differiscono in quanto a pavimentazioni. Ricordarsi di lasciare andare l'acceleratore prima di frenare
- Non fare gare a discapito di altri conducenti.
- Mantenere una distanza di sicurezza minima di 5m dagli altri veicoli.

3. Avvertenze

Seguire le istruzioni di sicurezza prima di guidare il monopattino.

Utilizzare elementi omologati come caschi o ginocchiere.

Non usare il veicolo sotto la pioggia.

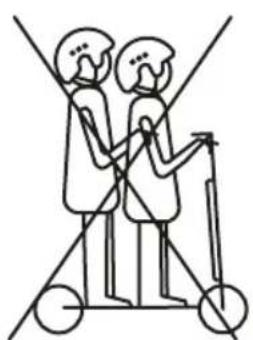

Il monopattino non può essere utilizzato da più di una persona contemporaneamente.

Non possono utilizzato quello prodotto i minori di 14 anni, maggiori di 60 e donne in gravidanza.

Peso minimo permesso: 20kg . Peso massimo permesso: 120kg

Non guidare il monopattino in caso di assunzione di alcool o medicinali.

Non utilizzato il Telefono ne ascoltare musica durante la guida del monopattino.

Prestare attenzione alla guida in presenza di sabbia, pozzanghere, gelo, neve, scale, in luoghi bui e orari notturni o sul bagnato.

Non utilizzato il monopattino in zone pericolose in presenza di sostanze inflammabili o esplosee, liquidi o sporco.

Questo monopattino non è stato progettato per essere guidato in strade e autostrade.

Consultare il decreto legislativo in vigore presso il suo comune riguardo a dove è concessa la circolazione in monopattino.

Non collocare oggetti pesanti sul manubrio.

Evitare salire o scendere le scale con il monopattino.

Circolare sempre con le due mani sul manubrio.

Non guidare il monopattino con un solo piede.

Non premere l'acceleratore quando cammina con il monopattino.

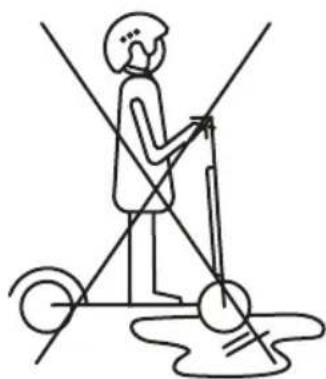

Non condurre su pozzanghere né superfici bagnate.

Prestare attenzione con la testa se passa molto tetroie come una porta

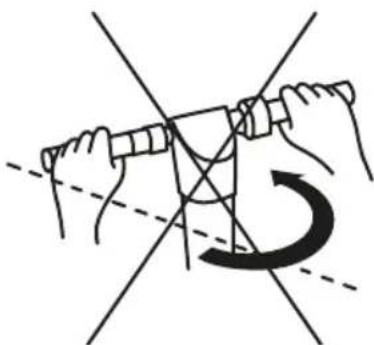

In caso di circolare ad alta velocità non girare il manubrio in maniera brusca.

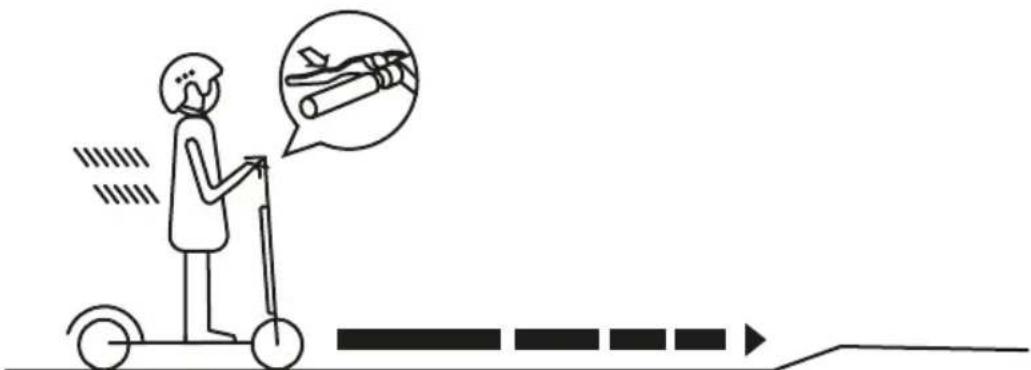

Cominciare a frenare ad una distanza sufficiente da evitare ostacoli, curve e zone che differiscono in quanto a pavimentazioni. Ricordarsi di lasciare andare l'acceleratore prima di frenare.

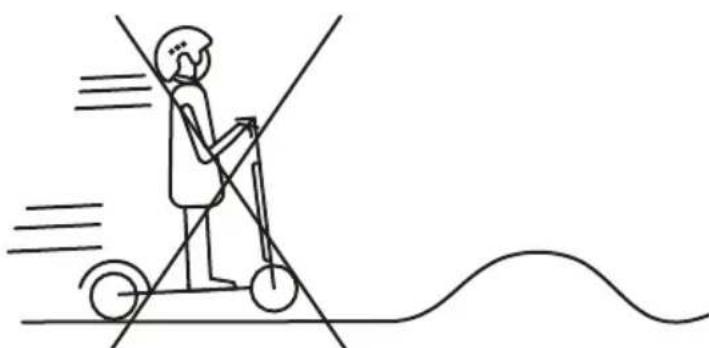

Non circolare ad alta velocità su ostacoli quali scaloni, bordi o tossi.

Non colpire ostacoli con le ruote.

Non toccare il motore subito dopo aver guidato, potrebbe trovarsi ad una temperatura elevata.

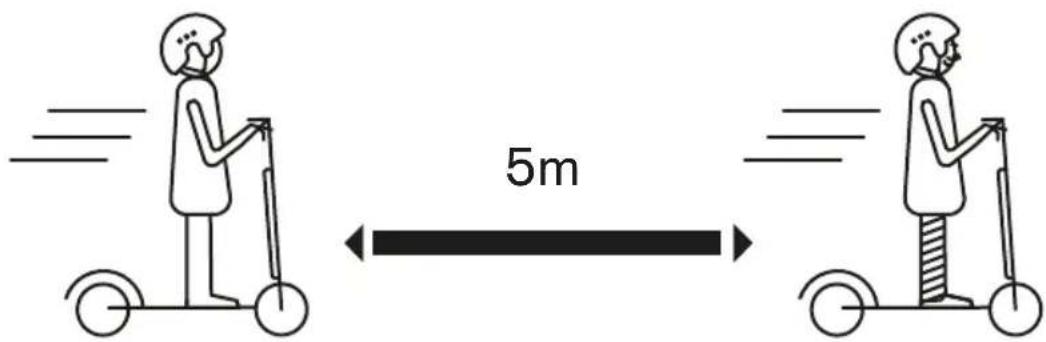

Mantenere una distanza di sicurezza minima di 5m dagli altri veicoli.

4. Montaggio e regolazione del prodotto

AVVISO: il veicolo viene consegnato piegato e con il manubrio smontato.

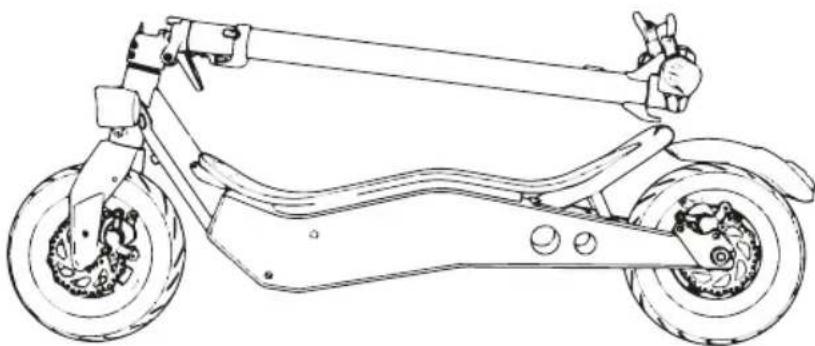

DISTENDERE L'ASTA:

1. Alzare la barra, collocare la linguetta in posizione di chiusura e abbassare l'anello per sostenere la linguetta.
2. Regolare il freno con una chiave esagonale M6.
3. Stringere e regolare il manubrio tenendo conte del senso di rotazione.

PIEGARE L'ASTA:

1. Alzare l'anello di supporto per allentarlo.
2. Apriere la linguetta di chiusura.
3. Abbassare la linguetta di chiusura e poi la barra.

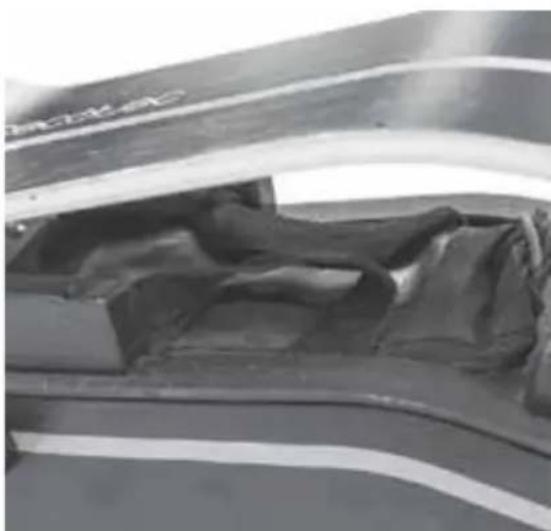

ACCESSO E ATTIVAZIONE DELLA BATTERIA E DEL MOTORE

Sia la batteria che il motore sono più montati e collegati. Per acceder e queste parti, alzare la tavola di appoggio dei piedi. Inserire il connettore per attivare il circuito elettrico.

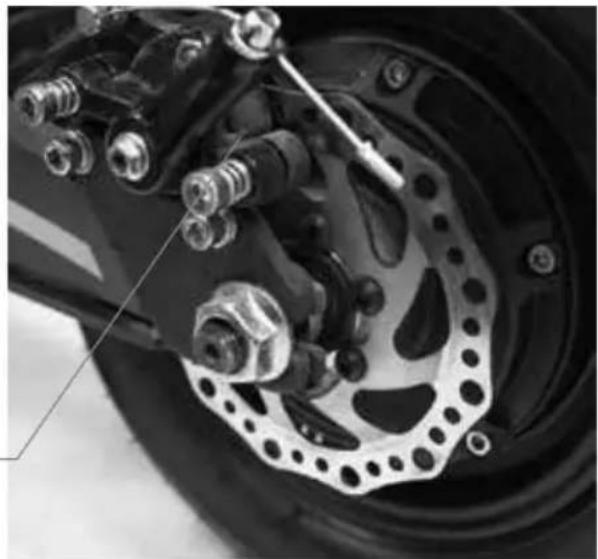

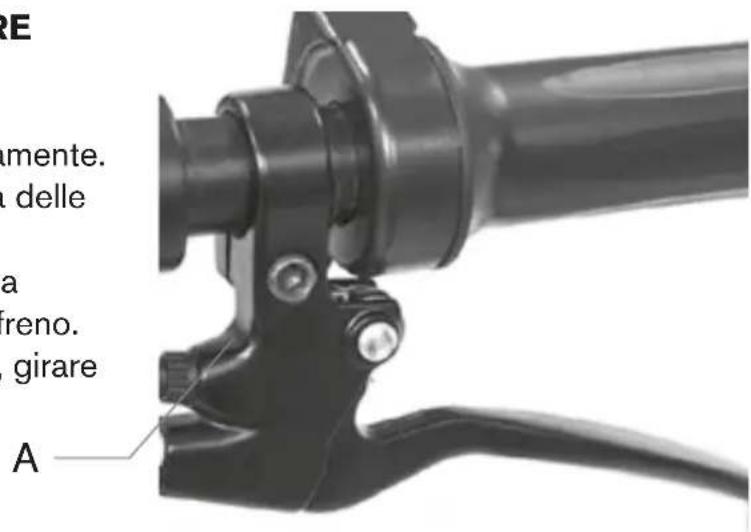

REGOLAZIONE DEL FRENO ANTERIORE E POSTERIORE

Il freno richiede di essere regolato periodicamente.

• I freni devono trovarsi a 5-6 cm di distance delle manopole del manubrio.
• Posizioniarsi sopra il veicolo per verificare la distance tra la manopola del manubrio e il freno.
• Se la distanza eccede a quella consigliata, girare la rondella del freno (A) per regolarlo.

Per regolare la pressione del cavo del freno, regolare la vite (B) nella ruota posteriori.

Questo permetterà che la ruota giri fácilmente quando non si stia utilizzato il freno e allo stesso tempo farà si che il veicolo si fermi immediatamente al momento di attivarlo.

B

AVVISO: dopo anni regolazione, stringere il dato bullone.

5. Funzionamento

TASTI

• Interruttore di accensione: Maintainere premuto quello tasto per accendere o spegnere il monopattino.
• Acceleratore: utilizzato per far partire il monopattino e per accelerare.
• Freno: mantenerlo premuto per frenare.
• Funzione: premere due volte quello tasto per regolare la velocità.

Selezionare tra le seguenti modalità:

• Modalità ECO - II display mostrera ECO. (fino a 6km/h)
• Modalità COMFORT - Il display mostrera D. (fino a 20km/h)

• Modalità SPORT - Il display mostrera S+. (fino a 25km/h)

• Faro anteriore e posteriore: premere una volta il pulsante di funzione per accenderlo. Mentre le luci sono accese, premere di nuovo il pulsante di funzione per spegnerle.

AVVISO: al momento di frenare, la luce posteriori lampeggerà.

DISPLAY

-ODO: Km totali
TRIP: Km percorsi dall'accensione del monopattino
- Livello della batteria
- Velocità (Km/h)

RICARICARE LA BATTERIA

AVVISO: verificare che il disposativo sia spento.

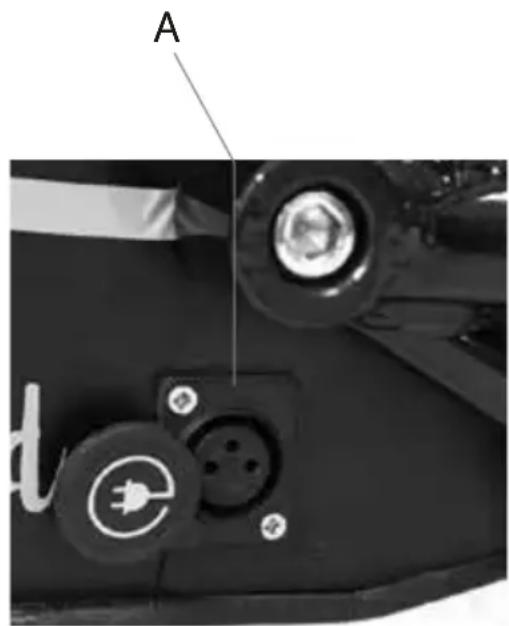

A. Apriere la placca della presa di ricarica situata sulla parte destra del veicolo e insere l'estremita dell'adattatore di potenza di 3 contatti.

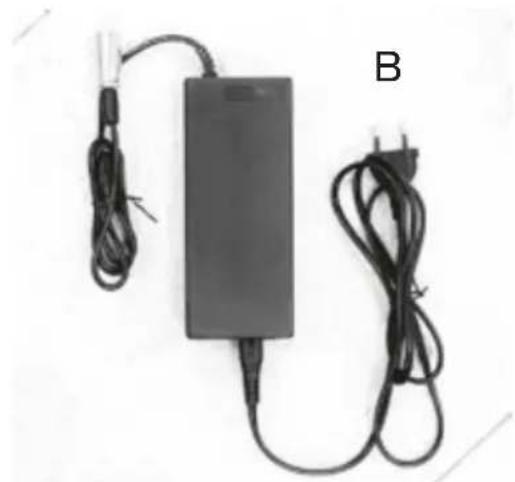

B. Collegare l'altra estremità del cavo di alimentazione ad una presa della corrente.

L'indicatore luminoso si accenderà di rosso in fase di ricarica e passera

AVVISO:

Il disposativo viene più caricato, tuttavia si consiglià di caricarlo da 6 a 8 ore prima di uso per la primaolta.
- Si consigliaanche di caricarlo dopo agli uso e prima di riporlo.
Non permettere che il veicolo si scarichi completamente per evitare che si danneggi la batteria.

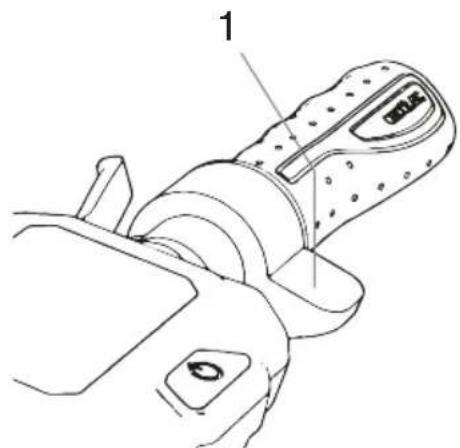

CONTROLLO ACCELERATORE E FRENI

L'acceleratore si trova sull'impugnatura del manubrio.

1. Premere l'acceleratore (1) versus se stessi per accelerare e rilasciarlo per decelerare.
2. Azionare una delle due maniglie dei freni per fermare il monopattino.
3. Il freno posteriori si trovava sul lato sinistro del manubrio. Premerlo per frenare con la ruota posteriore.

6. Pulizia e manutenzione

PULIZIA

• Pulire il veicolo con un panno morbido, acqua e sapone in caso necessario.
• Dopo averlo pulito, asciugare a fondo e componenti elettriche che potrebbero corrodersi od ossidarsi.
• Mettere del grasso sui puniti del fulcro di sospensione.

MANUTENZIONE GENERALE

• La manutenzione del prodotto deve essere gestito sempre da personale qualificato.
• Utilizzare sempre pezioni di ricambio originali.
• Qualsiasi riparazione deve essere effettuata con il veicolo spento ed appoggiato sul cavalletto.

PROVE DA EFFETTUARE

• Dopo una caduta, verificare che la manopola dell'acceleratore funzioni correttamente. Per far ciò, cercare di accelerare e decelerare varie volte.
• Verificare agli tanto che i fremi funzionino correttamente. Per far ciò, muovero il veicolo spingendolo manualmente e frenare all'improvviso per assicurarsi che risponda ai comandi.
• Verificare che tutte le componenti del veicolo siano in posizione e fissate in modo sicuro.
• Verificare l'usura e la pressione dei pneumatici.
• Verificare l'usura dei freni e dei cavi dell'acceleratore.

7. Risoluzione dei problemi

ERRORE CAUSA		SOLUZIONE
Il motore non funziona. La batteria non è collegata.	Verificare i connettori.
	La batteria è scarica. Caricare la batteria.
	Problema elettrico. Verificare tutti i connettori.
La ruota posteriori non gira. Errore del motore. Verificare il motore.
Il motore si spegne perché è in funzione.	Surriscaldamento del motore Rilasciare l'acceleratore e attendere che si raffreddi.
Dopo averlo caricato, il veicolo si spegne.	La batteria non completeness carica.	Caricare la batteria.
Difetto nella batteria. La batteria è vecchia o non funziona correttamente.	Sostituire la batteria.
	La batteria è congelata. Collocare la batteria in un luogo caldo fino a che si stabilizzi.
Il veicolo si ferma all'improvviso perché è in funzione.	Errore nel fusabile. Sostituire il fusabile.
	Il cavo è danneggiato. Verificare e riparare o sostituire il cavo.
La batteria non si carica. Batteria scara.	Sostituire la batteria.
	Il caricabatterie è rotto. Sostituire il caricabatterie.

8. Scheda tecnica

Indice di prestazione Articolo		Specifiche
Dimensioni	LxPxA(mm) 1180x473x1212(mm)Dimensione piegato (mm)	1180x473x510 (mm)
	Peso del veicolo in ordine di marcia (con batteria)	28 kgPeso del prodotto
Requisiti per il ciclismo	Carico massimo	120 kg
	Età applicabile 16-50
	Altezza idonea	130-200 cm
Parametri del veicolo	Velocità massima	25 km/h
	Distanza massima con una carica	ECO: fino a 50 km; D: 32km; S+: 28 km
	Angolo di pendenza massimo circa	15%
	Terreno applicabile	Pavimentazione in cemento e asfalto, pavimentazione in argilla pianà, gradini inferiori a 1 cm, canale di larghezza massima 5 cm.
	Temperatura operativa	0 - 45°C
	Temperatura di stoccaggio	0 - 45°C
	IP	IPX4
Batteria	Tensione nominale	36V
	Capacità della batteria	10,4 Ah
	Tensione di ricarica 42V
Motore Potenza nominale		500W brushless
Caricatore	Tensione di ingressso	100-240V
	Tensione nominale di uscita 42V
	Corrente nominale	1,7A
	Tempo di ricarica	circa 6-7h

Trattamento del dispositivo elettrico o elettronico a fine vita (applicable in tutti i paesi dell'unione europea ed in altri sistemi europei conistema di raccolta differenziata)

Questo significato sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve inceve essere consegnato ad un punto di raccolta appropriato per il ricicchio di apparentecchi elettrici ed elettronici (RAEE).

Assicurandovi che quello prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadequato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali.

Per informazioni più dettagliate circa il ricolco di quello prodotto potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il punto vendita dove lo avete acquistato.

In particolare i consumatori hanno l'obbligo di non smaltire i RAEE come rifiuti urbani, ma devono partecipare alla raccolta differenziata di但这a tipologia di rifiutiattraverso due modalità di segna:

1) Presso i Centri di Raccolta comunali (anche dette Eco-piazzole, isole ecologiche), direttamente otramite i servizi di raccolta delle municipalizzate, ove quosti siano disponibili;
2) Presso i punti di vendita di nuove apparecchiature elettriche ed elettroniche. Qui si possono consegnare Gratisamente i RAEE di piccolissime dimensioni (con il lato più lungo inferiore a 25 cm), nelle quelli di dimensioni maggiori possono essere conferiti in modalità 1 contro 1, overo consegnando il vecchio prodotto nel momento in cui se ne acquista uno nuovo di pari funzioni.

In caso di smaltimento abusivo di apparecchiature elettriche o elettroniche potrebbero essere applicate le sanzioni previste alla normativa vigente in materia di tutela ambientale (valido solo per l'Italia).

Qualora i RAEE contengano pile o accumulatori, questi devono essere rimossi e soggetti ad una specifica raccolta differenziata.

Trattamento dellepile ESAuste(applicabile in tutti i paesi dell'unione europea ed in otheri sistemi europei conistema di raccolta differenziata)

Questo symbolo sul prodotto o sulla confazione indica che la pila-batteria non deve essere considerato un normale rifiuto domestico. Su alcuni tipi di pile questo symbolo potrebbe essere utilizzato in combinazione con un symbolo chimico.

I significi chimici del Mercurio (Hg) o del Piombo (Pb) sono aggiunti se la batteria contiene più dello 0,0005% di mercurio o dello 0,004% di piombo.

Assicurandovi che le pile-batterie siano smaltite correttamente, voi contribuirete a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal loro smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. In caso di prodotti che, per motivi di sicurezza, prestazione o protezione dei dati richiedano un collegamento fisso ad una pila/bateria interna, la stessa dovrà essere sostituita solo da personale di assistenza qualificato.

Consegnare il prodotto a fine vita a punti di raccolta idonei allo smaltimento di apparecchiature elettriche ed elettroniche: quello assicura che sono la pila al suo interno venga trattata correttamente.

Per informazioni più dettagliate circa lo smaltimento della pila-batteria esausta o del prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il punto vendita dove lo avete acquistato.

In base al D.lgs. 49/2014 il prodotto rientra nelle AEE (apparecchiature elettriche ed elettroniche) gestione RAEE (raccolta separata).

AVVERTENZE

Leggere completeness il manuale e le istruzioni sottostanti prima di utilizzare il prodotto.

Nome del prodotto: Scrambler Ducati CROSS-E

Tipodi prodotto:Monopattino elettrico

Anno di produzione: 2020

• Nota: Per ricaricare quello monopattino elettrico utilizzato SOLO il caricabatterie in dotazione etichettato ZH42V1.7ALi con la segunte tensione di uscita: 41.5V - 1.7A.
• L'utilizzo di un altro tipo di caricatore cui sono danneggiare il prodotto o comportare altri potenziali rischi.
• Non caricare mai il prodotto alla supervisione.
• Il periodo di ricarica del prodotto non deve superare le quattro ore. Interrompere la ricarica dopo quattro ore.
  Il prodotto deve essere caricato solo a temperature comprese tra 0^ e 45^ .
• Se si carica a temperature inferiori o superiors, vi è il rischio che la batteria offra prestazioni ridotte, con potenziale pericolo di danneggiamento del prodotto e di lesioni personali.
  Il prodotto delve essere utilizzato solo a temperature comprese tra -10^ e 45^ .
• Seutilizzato a temperature inferiori o superiori, vi è il rischio che la batteria offra prestazioni ridotte, con potenziale pericolo di danneggiamento del prodotto e di lesioni personali
• Custodire il prodotto a temperature comprese tra 0^ e 35^ (la temperatura di conservazione ottimale è di 25^ )
• Ricaricare e custodire in luogo asciutto e aperto, lontano da combustibili (ovvero qualsiasi elemento infiammabile).
  Non ricaricare alla luce del sole o vicino a fiamme libero.
• Non ricaricare il prodotto immediatamente dopo l'uso. Lasciare che il prodotto si raffredi per un'ora prima della ricarica.
• Se ci assenta per un certo periodo, ad esempio per le vacanze, e si affida il dispositorio a terzi, lasciarlo nell'oro stato di carica parziale (20-50% di carica). Non completeness carico.
  Il prodotto è spesso fornito parzialmente carico. Lasciarlo in questo stato fino a quando è primo per essere utilizzato.

Dichiarazione di conformità

Nome del produttore: MAIWAY INDUSTRY CO., LTD.

Il sottoscritto

Nome dell'importatore: M.T. Distribution S.r.l.

Indirizzo: Via Bargellino 10, 40012 Calderara di Reno (BO), Italia

certifica

che la progettazione e la produzione di quello prodotto

Marca del prodotto:	SCRAMBLER DUCATI
N° modello articolo:	MW21 / Scrambler Ducati CROSS-E
Tipodi prodotto:	Monopattino elettrico

É conforme alle seguenti specifiche di prodotto:

Direttiva MD: 2006/42/EC; Direttiva LVD: 2014/35/EU; Direttiva EMC: 2014/30/EU

Sicurezza Standard:

EN 14619:2015

EN 60335-1:2012+A11:2014/AC:2014

EN 60335-2-29:2004+A2:2010

EN 55014-1:2017,

EN 55014-2:2015,

EN IEC 61000-3-2:2019

EN 61000-3-3:2013

Nome e cognome: Alessandro Summa

Posizione: Amministratore Delegato

Società: M.T. Distribution S.r.l.

Indirizzo: Via Bargellino 10, 40012 Calderara di Reno (BO), Italy

Data: 28/04/2020

CROSS-E

patinete électrique

Manual de Nombre

Non condurre su Rijd Niet door plassen of natte oppervlakken.né superfici bagnate.
