MANUALE UTENTE CTR34 DUCATI

La casa costrurtrice si riserva il diritto di apportare modifiche o miglioramenti al prodotto sono preavviso. Eventuali errori riscontrati nella presente edizione saranno corretti nella prossima.

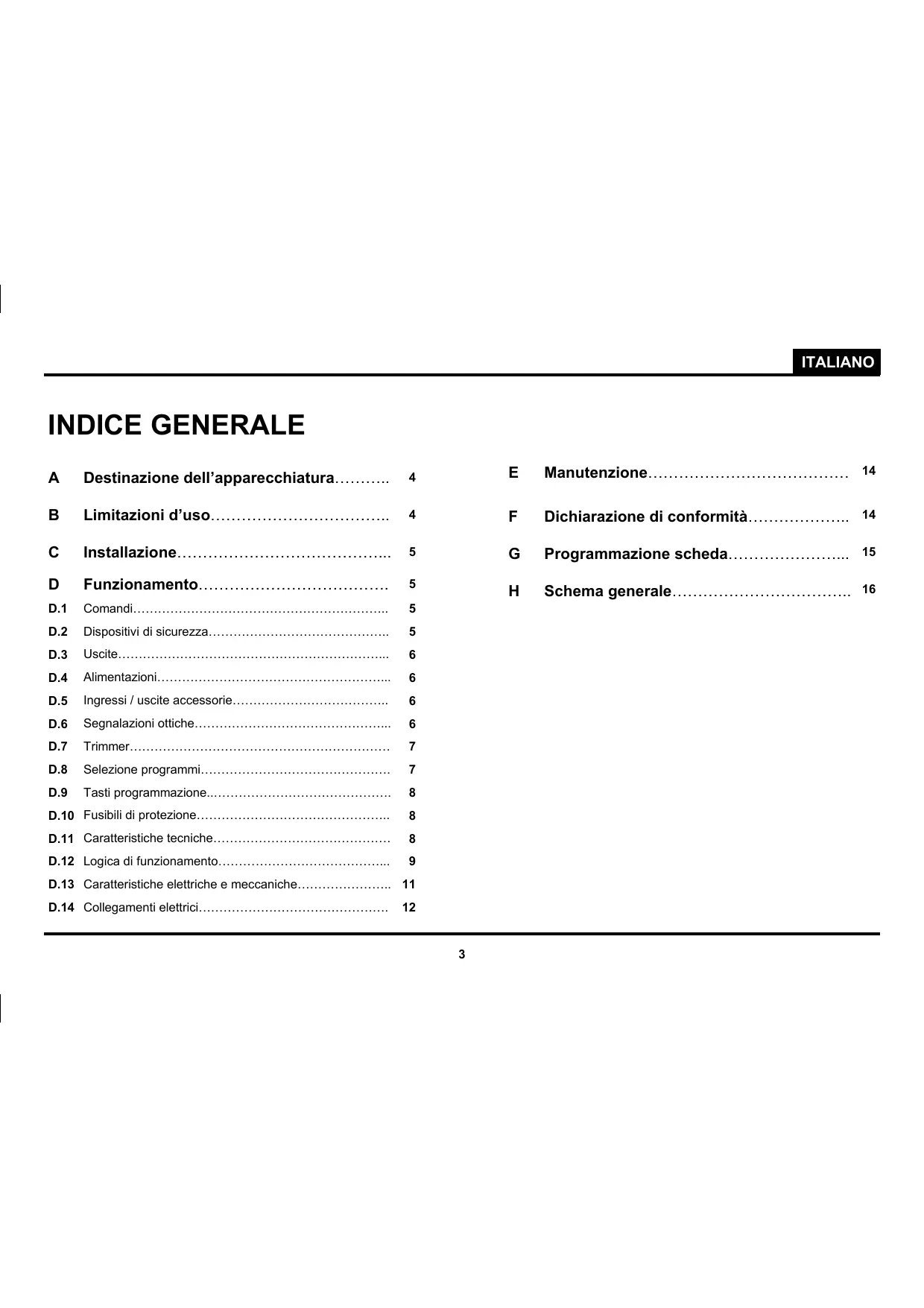

A Destinazione dell'apparecchiatura 4
B Limitazioni d'uso. 4
C Installazione 5
D Funzionamento 5
D.1 Comandi 5
D.2 Dispositivi di sicurezza 5
D.3 Uscite 6
D.4 Alimentazioni 6
D.5 Ingressi /uscite accessory 6
D.6 Segnalazioni ottiche 6
D.7 Trimmer.. 7
D.8 Selezione programmi 7
D.9 Tasti programmazione 8
D.10 Fusibili di protezione 8
D.11 Caratteristiche tecniche 8
D.12 Logica di funzionamento 9
D.13 Caratteristiche elettriche e meccaniche 11
D.14 Collegamenti elettrici 12

E Manutenzione 14
F Dichiarazione di conformità 14
G Programmazione).. 15
H Schema generale 16

ITALIANO

A) Destinazione dell'apparecchiatura

Quadro elettronico adibito al dato di 1 o 2 motori alimentati con tensione 15Vcc o 24Vcc destinato all'automazione di un cancello ad 1 o 2 ante battenti.

B) - Limitazioni d'uso

Attenzione : Prima di mettere in servizio l'apparato elettronico assicurarsi che siano state rispetto le note di seguito riportate.

Nota 1 - Leggere attendamente e per intero la documentazione tecnica di costruzione.
Note 2 - L'appareccchio elettronico delve essere installato solamente da personale qualificato che abbia i necessari requisiti tecnici e professionali.
Nota 3 - La tensione di alimentazione dell'apparato deve essere pari a 230 Vac +/- 10% .
Note 4 - Il polo N (neutro) della tensione di alimentazione di rete deve essere equipotenziale con la terra.
Note 5 - Devono necessariamente essere rispetto delle norme di sicurezza relative all'installazione di apparati Elettrici ed elettronici.
Note 6 - La tensione di alimentazione di rete deve necessariamente assere fornita tramite un efficiente interrettore differenziale collaudato e tarato in base alle normative previste.
Note 7 - Prima di installare l'apparato elettronico assicurarsi che i motori adesso collegati, una volta alimentati con idonea batteria carica ed avviati, non producono sul cancello una spinta superiore a quella prevista delle norme e come unque tale da non recare danni in caso di urto contro cose , persono o animali.
Note 8 - L'apparecchiatura deve essere destinata solamente all'uso per il quale è stata espressamente concepita (vedi punto A). Ogni altri uso è da considerarsi improprio e quindi pericoloso.
Note 9 - Prima di agire sull'apparato elettronico, all'interno del contentatore in cui è alloggiato, assicurarsi che non sia presente la tensione di alimentazione di rete.
Note 10 - Non agire sull'apparecchiatura con mani o piedi bagnati o umidi.
Nota 11 - Non lasciare esesto l'apparecchio ad agenti atmosalferici (pioggia,neve ecc.).
Nota 12 - Non permettere che l'apparato sia manipolato da bambini o da incapaci.
Nota 13 - L'apparato elettronico delve essere alloggiato nell'apposto contentitore.
Nota 14- Il materiale plastico utilizzato per la costruzione del contentatore non è autoestinguente. è necessario, pertanto, installare il medesimo in luogo ben ventilato e lontano da elementi che sono originare fiamme.
Not a 15 - La manutenzione ordinaria dell'apparecchiatura delve essere eseguita solamente da personale qualificato agli 6 mesi.

Attenzione: Il mancato rispetto delle note sopradescritte più causare danni a persone, animali o cose, nei confronti dei quali il costruttore non più essere considerato responsable.

ITALIANO

C) - Installazione

1) Dopo aver molto il coperchio svitando l'apposita vite assicurarsi dell'integrità dell'apparato elettronico. In caso di dubbio non mettere in servizio l'apparecchiatura e rivolgersi a personale professionalmente qualificato. Gli elementi accessori del contentatore (viti, passacavi) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.
2) Assicurarsi che l'apparato elettronico ed i dispositivi di contorno (trasformatore elettrico, portafusabile) siano alloggiati e fissati correttamente nel contentatore. In caso contrario avvitre le viti allentate oppure aggiungere le viti mancanti.
3) Posizione r'apparecchiatura in prossimità del cancello, in modo tale da ridurre al minimo la lunghezza dei fili di collegamento al resto dell'impianto.

Attenzione : Per un corretto funzionamento dell'apparecchiatura la lunghezza dei fili ad esta collegati non deve essere superiore a 10 metri.

4) Per una maggiore protezione dagli agenti atmsserici si consiglia di posizionare l'apparato在整个 oppure, meglio ancora, in un vano che dispone anche di due pareti laterali. E opportuno inoltre, dove possible, installare l'apparecchiatura ad un'altezza non inferiore ad 1,5 metri per evitare che possa essere manipolata da bambini.
5) Prima di procedere al fissaggio orientare il contentatore in modo tale che la parete contenente i passacavi sua rivolta verso terra.

Attenzione : Non fissare il contentatore su superfici in legno
6) Estrarre la parte mobile della morsettiera e procedere al collegamento dei fili relativi all'impianto come indicate nei paragrafi successivi.

Attenzione : I cavi di collegamento ai motori, alla batteria, alla serratura elettrica ed al lampeggiatore devono avera una sezione non inferiore a 2,5 mm²

D) Funzionamento

1) Definizione comandi

Start

Ingresso che fa capo ad un pulsante esterno all'apparato che serve a richiedere l'apertura o la chiusura del cancello (entrambe le ante). A quello ingresso viene solitamente collegato un pulsante a chiave.

Start pedonale

Ingresso che fa capo ad un pulsante esterno all'apparato che serve a richiedere l'apertura o la chiusura di una sola ante del cancello ( alla pedonale )onde consentire il passaggio solamente a persona o animali .

2) Definizione dispositivi di sicurezza

Stop

Ingresso che fa capo ad un pulsante o interrottore esterno all'apparato col quale si determina l'arresto immediato del cancello. Tale lavoro è da essere in caso di emergenza.

Fotocellula

Ingresso che fa capo ad una barriere ottica avente lo scopo di intercettare e segnalare il passaggio di persone o autovetture lungo il percorso che attraversa il cancello o nella zona che sta in prossimità del medesimo.

ITALIANO

Fotostop

Ingresso che fa capo ad una barriera ottica avente lo scopo di intercettare e segnalare il passaggio di persone o autovetture lungo il percorso che attraversa il cancello o nella zona che sta in prossimità del medesimo.

3) Definizione uscite

Lampeggiatore

Comando on/off di una lampada che ha lo scopo di preavvisare e segnalare otticamente la condizione di pericolo determinata dal cancello in movimento.

Motore 1

Uscite per il dato afore / chiude del motore collegato all'anta del cancello che è prima in fase di chiusura.

Motore 2

Uscite per il dato come / chiude del motore collegato all'anta del cancello che in fase di chiusura è ridata. A tale anta è solitamente collegata la serratura elettrica.

Serratura elettrica

Comando impulsivo per lo sgancio della serratura elettrica.

4) Definizione alimentazioni

AC IN

Ingresso 12Vac o 20Vac per l'alimentazione della scheda elettronica

OUT 12Vcc o 24Vcc (dipende alla posizione del jumper JP2)

Uscita per l'alimentazione delle fotocellule e/o di altri eventuali dispositivi accessori

BATT IN

Ingresso per il collegamento di una Batteria tampone da 12Vdc o 24Vdc a seconda del tipo di alimentazione selezionato. Nel caso di collegamento di una batteria da 24Vdc è obbligatorio rimuovere il Jumper JP1. Attenzione: la sched non carica batterie a 24Vcc e quando sare necessario munirsi di idoneo caricabatteria esterno.

5) Definizione ingressi / uscite accessorie

Antenna

Ingresso per il collegamento di un'antenna radioricevente. Dautilizzare solamente se all'apparato è connessa una scheda radioricevitore.

II° canale radio

Uscita di dato ausiliaria. Dautilizzare solamente se all'apparato è connessa una scheda radioricevitore bicanale.

6) Definizione segnalazioni ottiche

DL1 - Led programmazione (rosso)

Si accende (contemporamente al lampeggiatore) in fase di programmazione e durante il moto del cancello.

DL2 - Led rete (verde)

Si accende in presenza della tensione 12Vac o 20Vac sull'ingresso AC IN.

DL3 - Led start pedonale (verde)

Si accende al commando di start pedonale.

ITALIANO

DL4 - Led start (verde)

Si accende al dato di start.

DL5 - Led stop (rosso)

Segnala lo stato di blocco del cancello. Il led si spegne al commando di stop (emergenza).

DL6 - Led fotocellula (giallo)

Segnala lo stato della barriere ottica. Il led si spegne quando la fotocellula è oscurata dal passaggio di persono o autovetture.

DL7 - Led fotostop (giallo)

Segnala lo stato della barriere ottica. il led si spegne quando la fotocellula è oscurata dal passaggio di persono o autovetture.

7) Definizione trimmer

RV1 - Velocità Rallentamento

Determine la velocità del cancello in fase di rallentamento.

8) Definizione dip switch e jumpers (selezione programmi)

Dip switch 1 (Attenzione: impostando il Dip switch 1 in ON, l'impostazione del Dip switch 2 non ha più alcuna influenza)

Stabilisce se l'apparecchiatura deve funzionare con la logica determinata dal dip-switch 2 o in modo condominiale.

ON=Condominiale OFF=Ininfluente

Dip switch 2

Stabilisce se l'apparecchiatura deve funzionare con logica passo-passo o in automatico

ON =Automatico OFF=Passo-Passo

Dip switch 3

Predispone l'apparecchiatura per il funzionamento con ante singola

ON=Anta singola OFF=Doppia anta

Dip switch 4

Abilita o meno la procedura del colpo d'ariete (durante la fase di apertura a cancelllo chiuso) e dell'extracolpo in chiusura

ON=Abilita colpo d'ariete OFF=Ininfluente

Dip switch 5 (Attenzione: impostando il Dip switch 5 in ON, il Dip switch 3 deve tassativamente essere posizionato in OFF)

Azzera o meno il ritardo tra la partenza di un'anta rispetto all'altra

ON=Sfasamento 0 sec OFF=Sfasamentoabilitato

Jumper JP1

Quando disinserito sconnette il caricabatteria a 13,5Vcc interno alla batteria. In quello mode è possible collegare una batteria da 24Vcc dotata di

caricabatteria esterno nel caso si utilizzino motori operanti a 24Vcc.

Jumper JP2

Selezione 13,5Vcc o 24Vcc come alimentazione di uscita sui morsetti 1 e 2 di J4.

JP2 (1-2)-13,5Vcc

1 2 3

JP2 (2-3)-24Vcc

1 2 3

ITALIANO

9) Definizione tasti programmazione

P1 - Tasto per l'insertimento o la cancellazione dei codici radiocommando in memoria
P2 - Tasto per l'impostazione del tempo di lavoro dei motori e sfasamento in chiusura
P3 - Tasto per l'impostazione del tempo di停下

10) Definizione fusibili di protezione

F1 - Fusibile Batteria (10A)

Sconnette la Batteria tampone alla scheda elettronica in caso di cortocircuito o di anomalia nei consumi di corrente.

F2-Fusibile Servizi (1A)

Protege l'apparecchiatura elettronica in caso di cortocircuito sovracorrenti verificatesi sulle fotocellule o su altri eventuali dispositivi accessori collegati alla sched alettronica.

11) Caratteristiche tecniche

Alimentazione

L'alimentazione alla scheda elettronica ed ai motori è fornita tramite un trasformatore elettrico dotato di fusibile di protezione. All'apparecchiatura è possibile collegare una batteria (12Vdc o 24Vdc / 7Ah opzionale) per garantire il funzionamento dell'automazione in assenza di energia elettrica. Se il Jumper JP1 è inserito, la scheda elettronica è in grado di caricare una batteria a 12Vdc. La scheda elettronica non è in grado di caricare una batteria a 24Vdc. Per collegare una batteria a 24Vdc è obbligatorio rimuovere il Jumper JP1 e munirsi di idoneo caricabatteria esterno.

Radioricevitore

L'apparecchiatura elettronica contiene un radioricevitore bicanale che consente di comandare a distanza il cancello a mezzo radiocommando. Il canale 1 del radioricevitore agisce da Start, nella canale 2 agisce da Start pedonale. Il ricevitore funzione in autoappendimento e più memorizzare sino a 50 codici diversi provenienti da vari radiocomandi. è possible indirizzare ciascun codice sul canale desiderato (start o start pedonale). Il contento della memoria codici è conservatoanche in assenza di alimentazione. è possibile azzerare il contentuto della memoria codici (svuotamento totale).

In alternative l'appareciatura elettronica è predisposta per il collegamento di una eventuale scheda radioricevitore accessory. Il canale 1 della scheda radioricevitore fa capo ad un contatto elettrico non polarizzato (relè) direttamente collegato all'ingresso di start. Il canale 2 della medesima fa capo ad un contatto elettrico non polarizzato (relè) direttamente collegato all'ingresso II° canale radio.

Tempo di lavoro

Il tempo di funzionamento dei motori è controllato da due Timer digitali indipendenti. Se un qualsiasi dato interrompe la corda dell'anta prima della fine, il Timer si arresta ed il tempo trascorso è memorizzato. L'apparecchiatura è quindi in grado di stabilire, con una certa approssimazione, il tempo di lavoro parziale necessario per terminare la corda dell'anta. Per un corretto funzionamento dell'automazione è necessario impostare il tempo di lavoro (vedi pagna 15) in modo tale che sia di peu superiore (5 secondi circa) al tempo effettivo di corda dell'anta in modo da garantire l'arresto del motoreanche nel caso in cui non intervenga lo STOP AMPEROMETRICO. É consigliabile impostare il tempo di lavoro affinché l'anta inizi a rallentare a non meno di 50 cm nella fine della corda. L'arresto dell'anta dipende alla corrente assorbita dal motore (forza di spinta). Durante la fase a velocità normale quando l'assorbimento di corrente del motore raggiunge un value auto-determinato il cancello (entrambi le ante) si arresta in aperture ed inverte la marcia per circa 2 secondi, nelle chiusura si arreste e, dopo circa 1,5 secondi, inverte la marcia. Durante la fase a velocità ridotta (rallentamento) lo STOP AMPEROMETRICO agisce da Finecorsa. Dop o una mancanza di alimentazione, al primo dato di Start il cancello esegue un ciclo di apertura in rallentamento al fine di garantire la massima sicurezza.

Importante : La mancanza di alimentazione alla sched alettronica provoca la perdita della posizione memorizzata.

ITALIANO

Lampeggiatore

La schede elettronica fornisce un dato on / off (intermittenza) alla lampada con una logica che permette di visualizzare lo stato di funzionamento del cancelllo.

Lampeggio veloce : segnala la fase di aperture

Lampeggio lento : segnala la fase di chiusura

Luce fissa : segnala che il cancello è fermo in attesa che venga rimioso l'ostacolo che oscura la fotocellula o il fotostop.

L'apparecchiatura fornisce alla lampada un dato on / off (intermittenza), per circa 1 secondo, prima della partenza dei motori (preallarme).

Importante : In caso di assenza di energia elettrica, e con Batteria tampone collegata, il lampeggiatore fornisce un flash agli 4 secondi circa (sia in aperture che chiusura).

Colpo d'ariete - extracolpo in chiusura

É possible abilitare o meno la procedura “ colpo d'ariete - extracolpo in chiusura“. Essa è solitamente utilizzata per facilitare lo sgancio e l'insertione della serratura elettrica in cattive condizioni ambientali come vento, ghiaccio, ecc.. La procedura “colpo d'ariete” consiste in una sequenza logica che attiva la serratura elettrica durante una breve fase di chiusura (1 sec circa) a cancello chiuso e disattiva la stessa solamente dopo la partenza dell'anta in apertura. La procedura “extracolpo in chiusura” èabilitata solamente durante la fase di rallentamento in prossimità della fine della corsa in chiusura. Essa consiste in una breve accelerazione di entrambi le ante (1 sec circa) al fine di facilitare l'insertizione della serratura elettrica.

Sfasamento ante in aperture

L'apparecchiatura impone un ritardo fisso di circa 2 secondi tra la partenza della prima anta (M2) rispetto alla seconda (M1) nella fase di aperture del cancello ovunkqueesso si trovi. E possibile azzerare tale ritardo impostando il dip switch 5=ON

12) Logica di funzionamento

Premessa

L'apparecchiatura elettronica contiene un microprocessore che gestisce la logica di funzionamento del cancello. Durante il funzionamento si distinguuno 4 fasi principali :

Fase precedente al moto

Fase in cui il cancello è in movimento veloce

Fase in cui il cancello è in movimento lento

Fase in cui il cancello è in pausa (aperto)

L'apparecchiatura può gestire tre diverse logiche di funzionamento :

Passo-passo - Si ottiene impostando i dip switch 1=OFF 2=OFF

Automatico - Si ottiene impostando i dip switch 1=OFF 2=ON

Condominiale - Si ottiene impostando i dip switch 1=ON 2=Ininfluente

La logica di funzionamento Condominiale è prioritaria. Se vengono selezionate più logiche contemporaneamente andr in uso那一 priorità.

Attenzione : L'impostazione della logica di funzionamento (dip switch) cosi come la programmazione dei tempi di lavoro e di pausa deve essere eseguita solamente quando il ciclo di lavoro è completato o deve iniziare (cancello chiuso).

Il ciclo di funzionamento di aperture o chiusura è avviato da un lavoro di Start o Start pedonale.

ITALIANO

Importante : Il primo dato di Start fornito dopo aver alimentato la scheda elettronica determina sempre l'avvio di un ciclo di aperture qualunque sua la logica selezionata.

Logica "asso - passo "

Dopo ave fornito la tensione di alimentazione alla scheda elettronica il primo dato di start avvia un ciclo di aperture. Durante la fase di rallentamento, la fine del tempo di lavoro o l'intervento dello STOP AMPEROMETRICO per entrambi i motori, determina l'arresto del cancello. Il ciclo di lavoro è completato (lampegliatore spento) in attesa di un nuovo dato di start per la chiusura. Forndo un dato di start a corsa non ultima il cancello si arresta. Un successivo dato di start determina l'inversione del moto.

Logica " automatico

Dopo aver fornito la tensione di alimentazione alla sched elettronica il primo dato di start avvia un ciclo di apertura. Durante la fese di rallentamento, la fine del tempo di lavoro o l'intervento dello STOP AMPEROMETRICO per entrambi i motori, determina l'arresto del cancello e da inizio al periodo di pausa (lampeggiatore spento). Trascorso il tempo di pausa il cancello chiude automaticamente. Il ciclo di lavoro è completato al terminhe della fase di chiusura. Forndeno un dato di start a corsa non ultima il cancello si arresta. Un successivo dato di start determina l'inversione del moto. Un dato di start fornito durante la pausa interrompe il ciclo di lavoro ed il cancello non chiude automaticamente. Un successivo dato di start avvia un ciclo di chiusura.

Logica "condominiale

Dopo aver fornito la tensione di alimentazione alla scheda elettronica il primo dato di start avvia un ciclo di aperture. Durante la fase di rallentamento, la fine del tempo di lavoro o l'intervento dello STOP AMPEROMETRICO per entrambi i motori, determina l'arresto del cancello e da inizio al periodo di pausa (lampeggiatore spento). Trascorso il tempo di pausa il cancello chiude automaticamente. Il ciclo di lavoro è completato al terme della fase di chiusura. Un dato di start fornito durante l'aperatura è ininfluente. Un dato di start fornito durante la chiusura provoca l'arresto e l'inversione di marcia dopo circa 1,5 secondi. Un dato di start fornito durante il tempo di pausa ricarica il medesimo allungando il periodo che precede la chiusura automatica.

Importante : Se I'apertura del cancello è comanda da un orologio è necessario abilitare la logica di funzionamento condominiale.

Logica " singola anta "

Éutilizzata su cancelli ad ante singola. Quando abilitata determina il funzionamento solamente del motore M2. Rimangono inalterate le logiche di funzionamento descritte in precedenza. Selezionando la logica "singola ante" è necessario impostare il dip switch 3=ON.

Nota : All'inizio di anni ciclo di aperture, a cancello chiuso, si distinguuno 2 modi di funzionamento della serratura elettrica:

1) se il dip switch 4 = OFF la serratura è attenuata quale decimo di secondo (0,8 sec ) prima dell'avvio della prima anta ( M2 ) ed è disattivata quale decimo di secondo ( 0,4 sec ) dopo la partenza della stessa.
2) se il dip switch 4 = ON la serratura è attivata durante una breve fase di chiusura (1 sec circa) delle ante ed è disattivata solamente dopo la partenza dell'anta M2 in apertura. La procedura "colpo d'ariete" è solitamente utilizzata per facilitare lo sgancio della serratura elettrica in cattive condizioni ambientali.

Qualunque sa la logica di funzionamento in uso, l'intervento dei dispositivi di sicurezza produce gli effetti di seguito descritti :

Stop: Se il dato di stop è attivo impedisce l'avvio di qualsiasi ciclo e rende il dato di start ininfluente. Un dato di stop fornito durante il moto provoca l'arresto immediato del cancello interrompendo il ciclo di lavoro. Tale condizione persistsiste sino a cheesso è presente. Dopo un dato

ITALIANO

Fotocellula.: è influente solamente durante la fase di chiusura o nel periodo di pausa. Se un ostacolo oscura la fotocellula durante la chiusura provoca l'arresto e l'inversione di marcia dopo circa 1,5 secondi. L'intervento della fotocellula durante il tempo di pausa ricarica il medesimo allungando il periodo che precede la chiusura automatica.

Fotostop: Se un ostacolo oscura la cellula fotoelettrica durante il moto, qualunque sia il senso di marcia, o nella fase che precede l'avvio del ciclo di lavoro provoca l'arresto temporaneo del cancello sino a che rimane in tale stato. Il lampeggiatore segnala con luce fissa la condizione anomala. Non appena l'ostacolo è rimioso e la cellula fotoelettrica è libera ha sempre inizio un ciclo di aperture. Tale condizione non è valida solamente quando, una volta completato il ciclo di aperture, un dato di start avvia la fase di chiusura in logica passo - passo. L'intervento del fotostop durante il tempo di pausa ricarica il medesimo allungando il periodo che precede la chiusura automatica.

Start pedonale : Il dato start pedonale agisce allo stesso modo dell'alto dato di start ma determina l'apertura o la chiusura solo dell'anta (M2) che porta la serratura elettrica. Il dato start pedonale è ininfluente durante un ciclo di start sino al termine della fase di chiusura (cancello chiuso). Durante un ciclo di start pedonale il dato di start è sempre attivo e determina l'avvio di un ciclo di aperture di entrambé le ante.

13) Caratteristiche elettriche e meccaniche

Dimensioni e peso : 186 x 283 x 112 mm – 2,3 Kg

Trasforma di alimentazione : 230 / 12Vac-20Vac - 100VA

Capacità caricabatteria : 13,5Vcc - 0,5 A

Capacità batteria opzionale : 12Vcc o 24Vcc - 7 Ah

Alimentazione lampeggiatore : 15Vcc o 24Vcc / 15 W max

Caratteristiche contatti relè : 14Vcc - 15 A max

Alimentazione serratura elettrica : 15Vcc o 24Vcc - 15 W max

Alimentazione motore : 15Vcc o 24Vcc / 100 W max

Alimentazione accessori : 13,5Vcc o 24Vcc - 3 W max

Alimentazione Radioricevitore : 13,5Vcc - 2 W max

Temperatura di funzionamento : da 0 a + 60 °C

Caratteristica contatto II° canale radio : 24Vac - 0,5 A max

Regolazione tempo di lavoro motori : da 1 a 120 secondi

Regolazione tempo di停下a : da 1 a 120 secondi

Regolazione ritardo in chiusura II anta : da 0 a 25 secondi

Regolazione Stop Amperometrico : Automatica

attnione : Non mettere in servizio l'apparecchiatura se i carichi adessa collegati o la tensione di alimentazione non rientrano nei valori limite sopradescritti. Il mancato rispetto vuo causare danni a persona, cose o animali, nei confronti dei quali il costruttore non può essere considerato responsable.

ITALIANO

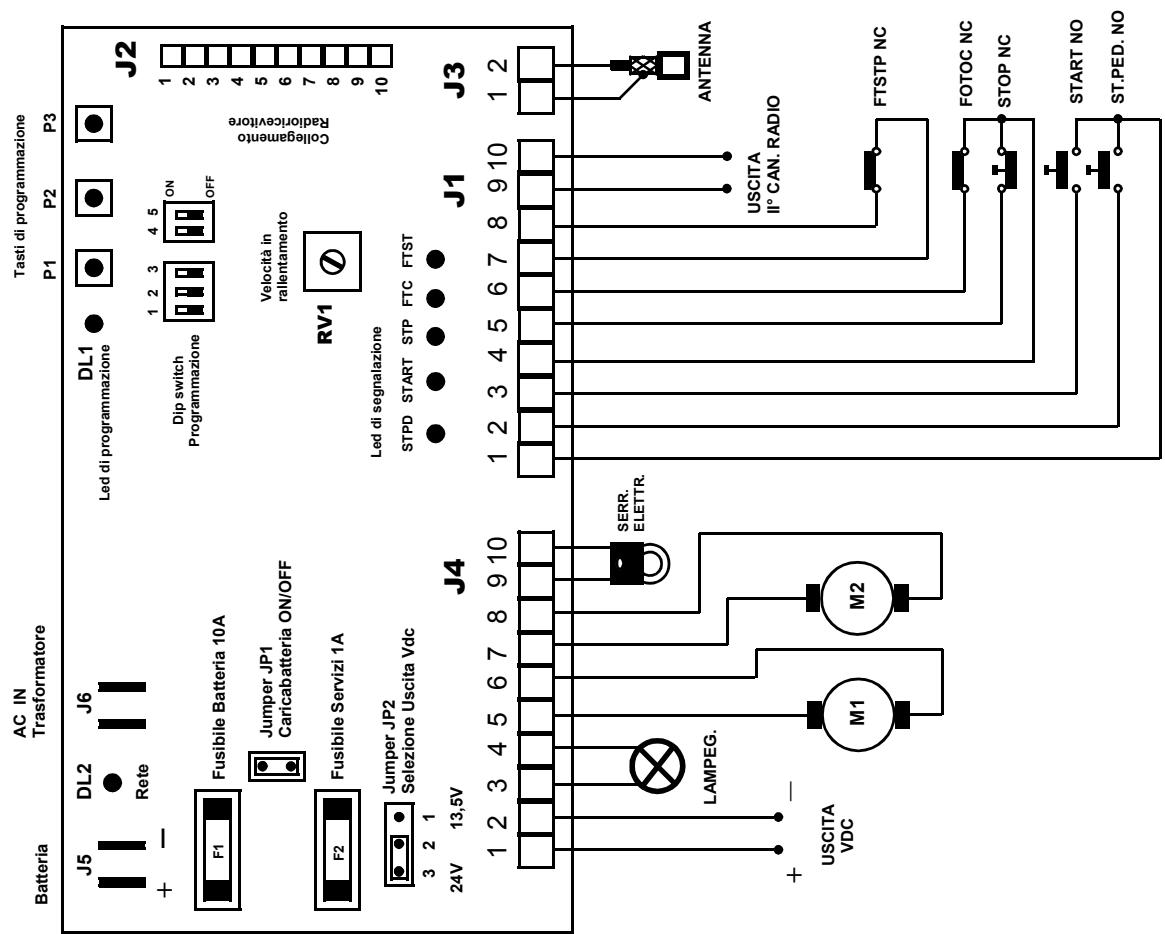

14) Collegamenti elettrici

Sulla scheda si distinguuno 6 connettori elettrici :

1) J1 morsettiera estrabile a 10 poli per il collegamento dei comandi e disponiti di sicurezza
2) J2 connettore a 10 poli per il collegamento di eventuale schedra radioricevitore
3) J3 morsettiera a 2 poli per il collegamento cavo dell'antenna
4) J4 morsettiera estraibile a 10 poli per il collegamento dei dispositivi di potenza
5) J5 (FS3,FS4) n°2 Faston per il collegamento della Batteria tampone
6) J6 (FS1,FS2) n°2 Faston per il collegamento del trasformatore elettrico di alimentazione

Morsettiera J1

Morsetto 1 - Morsetto comune di tutti i contatti elettrici relativi ai comandi
Morsetto 2 - Contatto elettrico normalmente aperto del pulsante di start pedonale
Morsetto 3 - Contatto elettrico normalmente aperto del pulsante di start
Morsetto 4 - Morsetto comune dei contatti elettrici relativi al pulsante di stop ed alla fotocellula
Morsetto 5 - Contatto elettrico normalmente chiuso del pulsante di emergenza (stop)
Morsetto 6 - Contatto elettrico normalmente chiuso della Fotocellula
Morsetto 7 - Morsetto comune del contatto elettrico relative al fotostop
Morsetto 8 - Contatto elettrico normalmente chiuso della cellula fotoelettrica (fotosop)
Morsetto 9 - Contatto elettrico normalmente aperto del II° canale radio (uscita)
Morsetto 10 - Contatto elettrico normalmente aperto del II° canale radio (uscita)
Important : Gli ingressi normalmente chiusi devono essere ponticellati se non vengono utilizzati.

Morsettiera J2

Morsetto 1 - Contatto elettrico normalmente aperto connesso allo start
Morsetto 2 - Comune del contatto elettrico normalmente aperto connesso allo start
Morsetto 3 - Contatto elettrico normalmente aperto connesso all'uscita II° canale radio
Morsetto 4 - Contatto elettrico normalmente aperto connesso all'uscita II° canale radio
Morsetto 5 - Negativo alimentazione (comune)
Morsetto 6 - Positivo alimentazione
Morsetto 7 - Positivo alimentazione
Morsetto 8 - Negativo alimentazione (comune)
Morsetto 9 - Ingresso antenna (calza)
Morsetto10 - Ingresso antenna (segnale)

Morsettiera J3

Morsetto 1 - Collegamento cavo antenna (calza) per scheda radioricevitore
Morsetto 2 - Collegamento cavo antenna (segnale) per scheda radioricevitore

ITALIANO

Morsettiera J4

Morsetto 1 - Positivo alimentazione fotocellule o altri dispositivi

Morsetto 2 - Negativo alimentazione fotocellule o altri dispositivi (comune)

Attenzione : Le polarità della tensione di alimentazione devono essere rigorosamente rispetto.

Morsetto 3 - Positivo alimentazione lampeggiatore

Morsetto 4 - Negativo alimentazione lampeggiatore (comune)

Morsetto 5 - Alimentazione motore M2

Morsetto 6 - Alimentazione motore M2

Morsetto 7 - Alimentazione motore M1

Morsetto 8 - Alimentazione motore M1

Morsetto 9 - Positivo alimentazione serratura elettrica

Morsetto10 - negativo alimentazione serratura elettrica (comune)

Morsettiera J5

Faston FS3 - Collegamento polo positivo della Batteria tampone

Faston FS4 - Collegamento polo negativo della Batteria tampone

Morsettiera J6

Faston FS1 - Alimentazione 12 o 20 Vac proveniente dal trasformatore elettrico

Faston FS2 - Alimentazione 12 o 20 Vac proveniente dal trasformatore elettrico

CTR34 - Connessione dispositivi

Motore 1-Morsetti 7 e 8 di J4

Motore 2 - Morsetti 5 e 6 di J4

Lampeggiatore - Morsetti 3 e 4 di J4

Serratura elettrica - Morsetti 9e10 di J4

Alimentazione fotocellule - Morsetti 1 e 2 di J4

Contatto fotocellula NC - Morsetti 4 e 6 di J1

Contatto fotostop NC - Morsetti 7 e 8 di J1

Pulsante di stop NC - Morsetti 4 e 5 di J1

Pulsante di start NO - Morsetti 1 e 3 di J1

Pulsante di start pedonale NO - Morsetti 1 e 2 di J1

Antenna - Morsetti 1 e 2 di J3

Importante : Prima di avviare il cancello verificare :

a) Le connessioni alla scheda elettronica
b) La commutazione dei contatti elettrici
c) Lo stato dei fusibili di protezione
d) L'accensione dei led

ITALIANO

E) Manutenzione

Attenzione : La manutenzione dell'apparecchiatura deve essere effettuata solo ed esclusivamente da un technique specializzato ed autorizzato alla casa costruttice. Qualiasi operazione di mantenimento o controllo dell'apparecchiatura deve essere effettuata in assenza di tensione di alimentazione.

Manutenzione ordinaria : Ogni volta che si avverte la necessità e comunque agli 6 mesi si raccomanda di verificare lo stato di funzionamento dell'apparecchiatura.

Manutenzione straordinaria: Se dovessero rendersi necessari interventi non banali sull'apparecchiatura, si raccomanda la rimozione della stessa, per consentire la riparazione in lavoratorio ad opera di tecnici della casa costrurtrice o da esta autorizzati.

La casa costrutrice si solleva da qualsiasi responsabilità per la mancata osservanza delle norme sopra descritte.

F) DICIHIARAZIONE DI CONFORMITA (Secondo la direttiva EMC EN45014 e la guida 22 dell'ISO).

Ragione sociale e sede del fabbricante :

Descrizione dell'apparecchiatura: Quadro elettronico adibito al dato di 1 o 2 motori in bassa tensione destinati all'automazione di un cancello.

Modello: CTR34

Norme di riferimento applicate: EN 50081-1, EN 50082-1, EN 55014

Norme di base applicate: EN 61000-3-2, EN 61000-3-3, EN 61000-4-4, EN 61000-4-2, ENV 50140, EN 55104, EN 61000-4-11, EN 61000-4-5

Laboratorio di prova: Compute

Esito: Positivo

Il fabricante dichiara che i prodotti sopraelencati sono conformi alle normative previste delle direttive 89/336/EEC, 92/31/EEC, 93/68/EEC sulla compatibilità elettromagnetica.

Data:20-05-2000

ITALIANO

G) Programmazione scheda

123

45

Logica Passo-Passo

Posizionare il dip switch 1 e 2 in OFF.
Lo stato degli altri dip switch è ininfluente.

Logica Automatico

Posizionare il dip switch 2 in ON.
Posizionare il dip switch 1 in OFF.
Lo stato degli lati dip switch è ininfluente.

Logica singola anta

Posizionare il dip switch 3 in ON.
Lo stato degli lati dip switch è ininfluente.

123

45

45

Logica Condominiale

Posizionare il dip switch 1 in ON.
Lo stato degli altri dip switch è ininfluente.

Logica Colpo d'ariete - extracolpo in chiusura

Posizionare il dip switch 4 in ON.
Lo stato degli altri dip switch è ininfluente.

Azzeramento ridardo Il anta (sfasamento nullo)

Posizione il dip switch 5 in ON.
E' obblatorioio posizione il dip switch 3 in OFF
Lo stato degli altri dip switch è ininfluente.

Attenzione: prima di procedere con la programmazione della scheda è necessario che tutti gli ingressii (cap. D1 e D2) siano collegati correttamente.

Apprendimento codici radiocommando

Premere tsto P1una volta per inserire un codice di Start",preere l tasto P1 due volte per inserire un codice di "Start pedonale".Ogni pressione del tasto è seguita da un lampeggi o conferma del led DL1. Distanziare di almeno 1 secondo una pressione del tasto P1 alla successiva. Quando il led si accende di luce fissa trasmettere con le radiocommando il codice da appendere.

Cancellazione dei codici in memoria

Premere il tasto P1 sino allo specnimento del led DL1 (circa dieci secondi).

Impostazione tempo di lavoro:

Assicurarsi che il cancello sia completamente chiuso, in caso contrario posizionarlo manualemente. Premere il tasto P2 per circa 3 secondi (accensione del led DL1 con luce fissa) fino alla partenza del cancello in apertura a velocità ridotta. In questa fase regolare con il trimmer RV1 la velocità al fine di ottenere il rallentamento desiderato. Dopo 3 secondi alla completa apertura premere nuovamente il tasto P2 ed attendere che il led DL1 ed il lampeggiatore si accendano con luce fissa. Premere in sequenza il tasto P2 (6 volte) per programmare le seguente operazioni:

1) avvio motore M1
2) avvio motore M2 (ritardo in chiusura)
3) injizio rallentamento motore M1
4) inizio rallentamento motore M2
5) arresto motore M1 (dopo 5 secondi alla fine della corsa)
6) arresto motore M2 (dopo 5 secondi alla fine della corsa) - fine della programmazione.

Impostazione tempo di pausa :

Premere il tasto P3 fino all'accensione del led DL1. Far trascorrere il tempo di pausa desiderato e premere nuovamente il tasto P3.

ITALIANO

Schema generale

TABLE OF CONTENTS
