CTR32 - Scheda elettronica DUCATI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda elettronica per comando di 1 o 2 motori asincroni monofase 230 Vac
Dimensioni (L × A × P)	177 × 247 × 92 mm
Peso	1,2 kg
Alimentazione generale	230 Vac +/- 10%
Potenza assorbita a riposo	Circa 1 W
Temperatura di funzionamento	0 a +60 °C
Alimentazione dei motori	230 Vac, 1 HP max
Alimentazione del lampeggiatore	230 Vac, 40 W max
Alimentazione della luce di servizio	230 Vac, 40 W max
Alimentazione della spia cancello aperto	230 Vac, 40 W max
Alimentazione della serratura elettrica	12 Vac, 15 W max
Alimentazione degli accessori	24 Vac, 0,5 A max
Programmazione del tempo di lavoro dei motori	0 a 250 secondi
Programmazione del tempo di pausa	2 a 250 secondi
Programmazione dello sfasamento (ritardo motore M2)	0 a 25 secondi
Frequenza di ricezione radio	433,92 MHz
Fusibili di protezione	F1: 5A (rete), F2: 1A (bassa tensione)
Funzioni principali	Start, Start pedonale, Stop, Fotocellula, Fotostop, Lampeggiatore, Luce di servizio, Spia, Serratura elettrica, Ricevitore radio 2 funzioni
Logiche di funzionamento	Passo-passo, Automatico, Condominio, Battente singolo
Manutenzione	Ogni 6 mesi da personale qualificato, tagliare l'alimentazione prima dell'intervento
Sicurezza	Rispettare le limitazioni d'uso: installazione da professionista, interruttore differenziale, messa a terra, non utilizzare in condizioni umide
Ricambi e riparabilità	In caso di guasto, inviare l'apparecchio al produttore o laboratorio autorizzato

Domande frequenti - CTR32 DUCATI

Come configurare la logica di funzionamento?

Utilizzare i dip switch DIP1 e DIP2:
- Passo-passo: DIP1=OFF, DIP2=OFF
- Automatico: DIP1=OFF, DIP2=ON
- Condominio: DIP1=ON, DIP2=senza effetto.
Il cancello deve essere chiuso prima di qualsiasi modifica.

Come programmare il tempo di lavoro dei motori?

Assicurarsi che il cancello sia chiuso. Premere il pulsante P2 per circa 3 secondi finché il LED DL1 non si accende fisso. Il cancello si apre a velocità ridotta. Utilizzare il trimmer RV1 per regolare la decelerazione. Premere nuovamente P2, quindi regolare RV1 a metà corsa. Successivamente, premere 6 volte di seguito P2 per confermare ogni fase della corsa (M1 parte, M2 parte, decelerazioni, arresti).

Come programmare il tempo di pausa?

Premere il pulsante P3 finché il LED DL1 non si accende. Lasciare trascorrere la durata di pausa desiderata (da 2 a 250 secondi), quindi premere nuovamente P3 per confermare.

Come abbinare un radiocomando?

Per un codice di Start: premere una volta il pulsante P1. Per un codice di Start pedonale: premere due volte (con un intervallo di almeno 1 secondo). Il LED DL1 lampeggia per confermare. Quando il LED rimane acceso fisso, trasmettere il codice con il radiocomando.

Come cancellare tutti i codici del radiocomando?

Tenere premuto il pulsante P1 finché il LED DL1 non si spegne (circa 10 secondi). Tutti i codici in memoria vengono cancellati.

Cosa fare se il cancello si ferma durante il movimento?

Verificare i dispositivi di sicurezza: Stop, fotocellula, fotostop. Un ostacolo sulla fotocellula o l'attivazione dello stop provoca l'arresto. Assicurarsi che gli ingressi normalmente chiusi siano ponticellati se non utilizzati. Consultare i LED DL3, DL2, DL4 per identificare la causa.

Qual è la manutenzione raccomandata?

Una manutenzione ordinaria deve essere effettuata ogni 6 mesi da un tecnico qualificato. Verificare il funzionamento generale, i collegamenti e la pulizia dell'apparecchiatura. Tagliare sempre l'alimentazione prima di qualsiasi intervento.

Quali fusibili proteggono la scheda?

Due fusibili:
- F1 (5A) sull'alimentazione di rete 230 Vac
- F2 (1A) sull'alimentazione a bassa tensione 24 Vac per gli accessori. Sostituire con un fusibile dello stesso valore.

Come regolare la potenza dei motori?

Utilizzare il trimmer RV1 per ridurre la potenza in velocità normale. Agisce anche sulla velocità di decelerazione. Ruotarlo in senso orario per aumentare la potenza, antiorario per diminuire.

Cosa significano i LED sulla scheda?

DL3 (giallo): stato della fotocellula – si spegne se cellula ostruita.
DL2 (giallo): stato del fotostop – si spegne se ostacolo.
DL4 (rosso): stato dello stop – si spegne in ricezione comando stop.
DL6 (verde): acceso durante uno start.
DL5 (verde): acceso durante uno start pedonale.
DL1 (rosso): acceso in programmazione o durante il movimento del cancello.

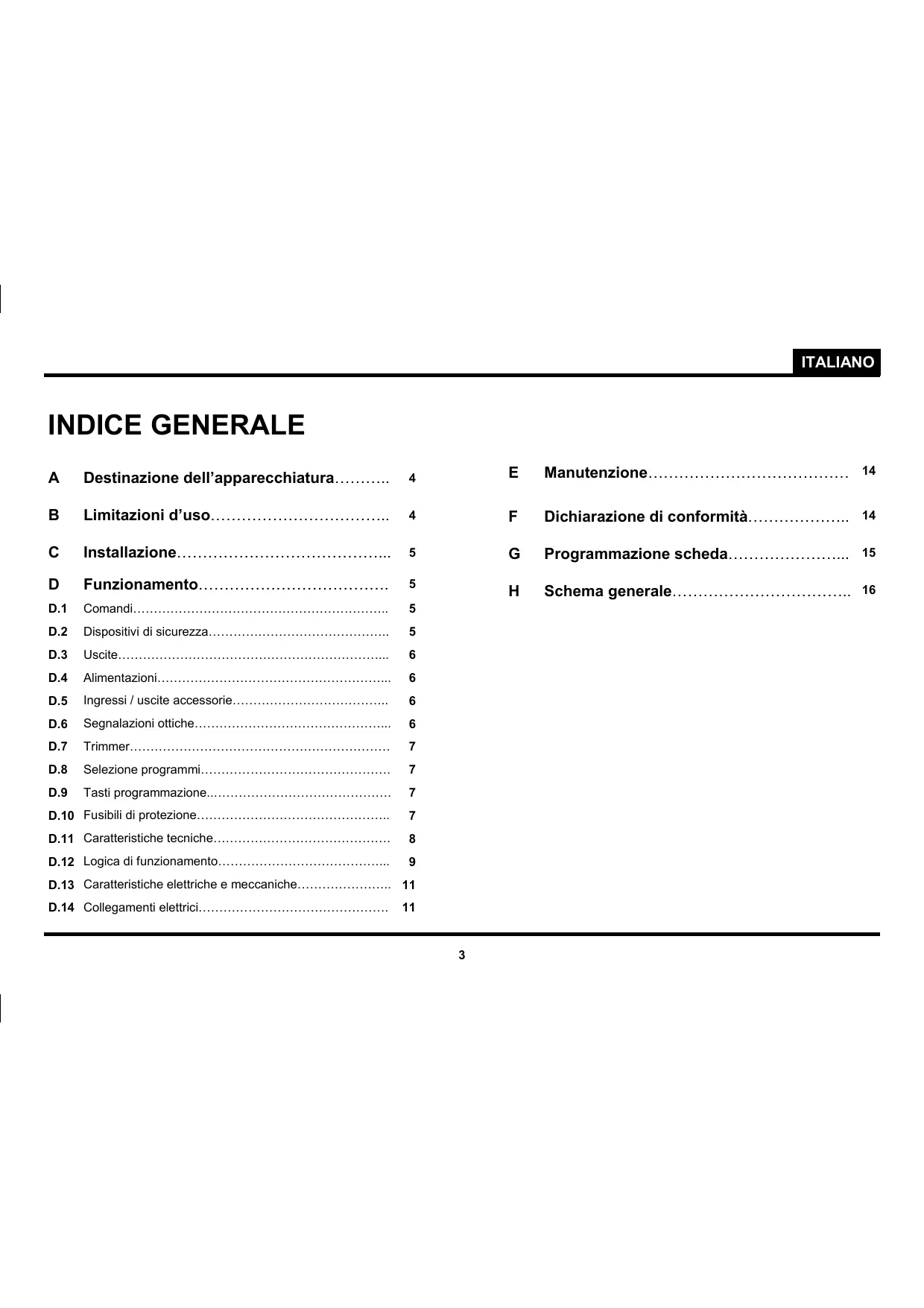

MANUALE UTENTE CTR32 DUCATI

La casa costrurtrice si riserva il diritto di apportare modifiche o miglioramenti al prodotto sono preavviso. Eventuali errori riscontrati nella presente edizione saranno corretti nella prossima.

A Destinazione dell'apparecchiatura 4
B Limitazioni d'uso. 4
C Installazione 5
D Funzionamento 5
D.1 Comandi 5
D.2 Dispositivi di sicurezza 5
D.3 Uscite 6
D.4 Alimentazioni 6
D.5 Ingressi / uscite accessory 6
D.6 Segnalazioni ottiche 6
D.7 Trimmer. 7
D.8 Selezione programmi 7
D.9 Tasti programmazione 7
D.10 Fusibili di protezione 7
D.11 Caratteristiche tecniche 8
D.12 Logica di funzionamento 9
D.13 Caratteristiche elettriche e meccaniche 11
D.14 Collegamenti elettrici 11

E Manutenzione 14
F Dichiarazione di conformità 14
G Programmazione).. 15

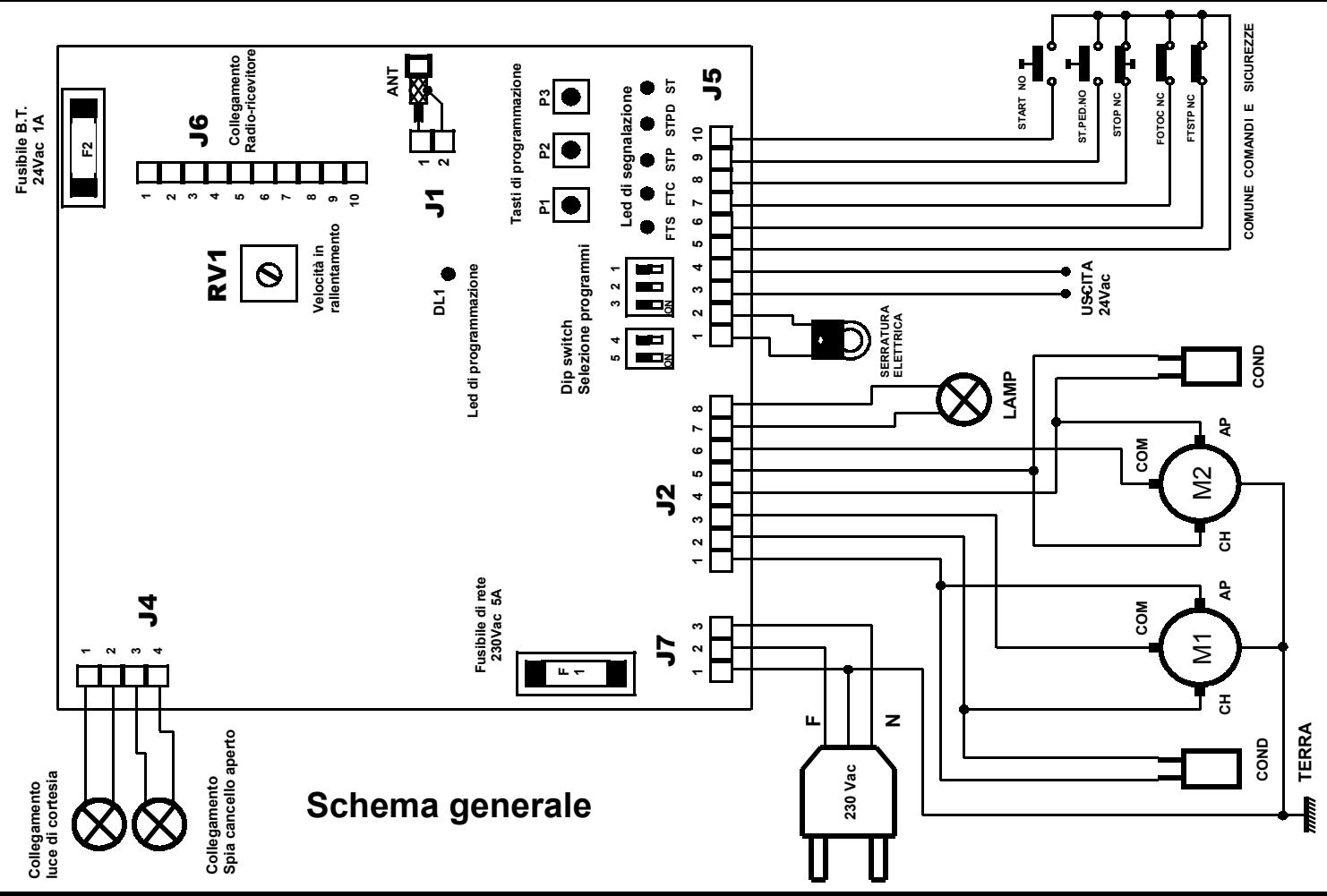

H Schema generale 16

ITALIANO

A) Destinazione dell'apparecchiatura

Quadro elettronico adibito al dato di 1 o 2 motori asincroni monofase alimentati a 230 vac destinato all'automazione di un cancello ad 1 o 2 ante battenti.

B) Limitazioni d'uso

Attenzione: Prima di mettere in servizio l'apparato elettronico assicurarsi che siano state rispetto le note di seguito riportate.

Nota 1 - Leggere attentamente e per intero la documentazione tecnica di costruzione.
Note 2 - L'apparecchio elettronico deve essere installato solamente da personale qualificato che abbia i necessari requisiti tecnici e professionali.
Nota 3 - La tensione di alimentazione dell'apparato deve essere para a 230 Vac +/- 10% .
Note 4 - Il polo N (neutro) della tensione di alimentazione di rete deve essere equipotenziale con la terra.
Note 5 - Devono necessariamente essere rispetto delle norme di sicurezza relative all'installazione di apparati elettrici ed elettronici.
Note 6 - La tensione di alimentazione di rete deve necessariamente essere fornita tramite un efficiente interrottore differenziale collaudato e tarato in base alle normative previste.
Note 7 - Prima di installare l'apparato elettronico assicurarsi che i motori adesso collegati, una volta alimentati con tensione di rete ed avviati, non producano sul cancello una spinta superiore a quella prevista delle norme e comunique tale da non recare danni in caso di urto contro cose, persono o animali.
Note 8 - L'apparecchiatura deve essere destinata solamente all'uso per il quale è stata espressamente concepita (vedi punto A). Ogni altri uso è da considerarsi improprio e quindi pericoloso.
Nota 9 - Prima di agire sull'apparato elettronico, all'interno del contentatore in cui e'alloggiato, assicurarsi che non sia presente la tensione di alimentazione di rete.
Nota 10 - Non agire sull'apparecchiatura con mani o piedi bagnati o umidi.
Nota 11 - Non lasciare esesto l'apparecchio ad agenti atmsoferici (pioggia,neve ecc.).
Nota 12 - Non permettere che l'apparato sia manipolato da bambini o da incapaci.
Nota 13 - L'apparato elettronico deve essere alloggiato nell'apposto contentitore.
Nota 14 - Il materiale plastico utilizzato per la costruzione del contentatore non e' autoestinguente. è necessario, pertanto, installare il medesimo in luogo ben ventilato e lontano da elementi che possono originare fiamme.
Nota 15 - La manutenzione ordinaria dell'apparecchiatura deve essere eseguita solamente da personale qualificato agli 6 mesi.

Attenzione: Il mancato rispetto delle note sopradescritte più causare danni a persone, animali o cose, nei confronti dei quali il costruttore non più essere considerato responsable.

ITALIANO

C) Installazione

1) Dopo aver molto il coperchio svitando le apposite viti assicurarsi dell'integrità dell'apparato elettronico. In caso di dubbio non mettere in servizio l'apparecchiatura e rivolgersi a personale professionalmente qualificato. Gli elementi accessori del contentatore (viti, guarnizione, passacavi) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericololo.
2) Assicurarsi che l'apparato elettronico sa fissato correttamente al contentatore. In caso contrario avvitre le viti allentate oppure aggiungere le viti mancanti.
3) Posizionare l'apparecchiatura in prossimità del cancello, in modo tale da ridurre al minimo la lunghezza dei fili di collegamento al resto dell'impiano.

Attenzione : Per un corretto funzionamento dell'apparecchiatura la lunghezza dei fili ad esta collegati non deve essere superiore a 10 metri.

4) Per una maggiore protezione dagli agenti atmssferici si consiglia di posizionare l'apparato在整个 oppure, meglio ancora, in un vano che dispone anche di due pareti laterali. E' opportuno inoltre, dove possible, installare l'apparecchiatura ad un'altezza non inferiore ad 1,5 metri per evitare che possa essere manipolata da bambini.
5) Prima di procedere al fissaggio orientare il contentatore in modo tale che la parete contenente i passacavi sua rivolta verso terra.

Attenzione : Non fissare il contentatore su superfici in legno .

6) Inserire la guarnizione fornita in dotazione nell'apposita sede avendo cura che le due estremità si congiungano nella posizione centrale della parete contenente i passacavi.
7) Estrarre la parte mobile della morsettiera e procedere al collegamento dei fili relativi all'impianto come indicato nei paragrafi successivi.

D) Funzionamento

1) Definizione comandi

Start

Ingresso che fa capo ad un pulsante esterno all'apparato che serve a richiedere l'apertura o la chiusura del cancello (entrambe le ante). A quello ingresso viene solitamente collegato un pulsante a chiave.

Start pedonale

Ingresso che fa capo ad un pulsante esterno all'apparato che serve a richiedere l'apertura o la chiusura di una sola ante del cancello (anta pedonale) onde consentire il passaggio solamente a persona o animali .

2) Definizione dispositivi di sicurezza

Stop

Ingresso che fa capo ad un pulsante o interrottore esterno all'apparato col quale si determina l'arresto immediato del cancello. Tale lavoro è da usare in caso di emergenza.

Fotocellula

Ingresso che fa capo ad una barriere ottica avente lo scopo di intercettare e segnalare il passaggio di persone o autovetture lungo il percorso che attraversa il cancello o nella zona che sta' in prossimità del medesimo.

ITALIANO

Fotostop

Ingresso che fa capo ad una barriera ottica avente lo scopo di intercettare e segnalare il passaggio di persono o autovetture lungo il percorso che attraversa il cancello o nella zona che sta' in prossimità del medesimo.

3) Definizione uscite

Lampeggiatore

Comando on/off di una lampada che ha lo scopo di preavvisare e segnalare otticamente la condizione di pericolo determinata dal cancello in movimento.

Motore 1

Uscite per il dato afore / chiude del motore collegato all'anta del cancello che è prima in fase di chiusura.

Motore 2

Uscite per il dato come / chiude del motore collegato all'anta del cancello che in fase di chiusura è ridata. A tale anta è solitamente collegata la serratura elettrica.

Serratura elettrica

Comando impulsivo per lo sgancio della serratura elettrica.

Luce di cortesia

Comando continuo per lampada che illumina la zona circostante il cancello. La lampada rimane accesa per circa 2 minuti及其他 than the other.

Durante il periodo di pausa a cancello aperto la lampada rimane sempre accesa in modo automatico nelle spagne in modo condominiale.

Spia cancello aperto

Comando continuo per lampada che segnala la posizione del cancelllo. La lampada è spenta solamente quando il cancello è completenesschiuso.

4) Definizione alimentazioni

Rete 230 Vac

Ingresso per l'alimentazione della scheda elettronica.

Bassa tensione 24Vac

Uscita per l'alimentazione delle fotocellule e/o di altri eventuali dispositivi accessori.

5) Definizione ingressi / uscite accessorie

Antenna

Ingresso per il collegamento di un'antenna radioricevente. Dautilizzare solamente se all'apparato è connessa una scheda radioricevitore.

6) Definizione segnalazioni ottiche

DL3 - Led fotocellula (giallo)

Segnala lo stato della barriere ottica. Il led si spegne quando la fotocellula è oscurata dal passaggio di persono o autovetture.

DL2-Led fotostop (giallo)

Segnala lo stato della barriere ottica. il led si spegne quando la fotocellula è oscurata dal passaggio di personne o autovetture.

ITALIANO

DL4 - Led stop (rosso)

Segnala lo stato di blocco del cancello. Il led si spegne al dato di stop (emergenza).

DL6 - Led start (verde)

Si accende al dato di start.

DL5 - Led start pedonale (verde)

Si accende al dato di start pedonale.

DL1 - Led programmazione (rosso)

Si accende (contemporamente al lampeggiatore) in fase di programmazione e durante il moto del cancello.

7) Definizione trimmer

RV1 - Velocità Rallentamento e Regolazione di Potenza

Determine la velocità del cancello in rallentamento e regola la potenza fornita ai motori durante la fase a velocità normale.

8) Definizione dip switch (selezione programmii)

Dip switch 1

Stabilisce se l'apparecchiatura deve funzionare con la logica determinata dal dip-switch 2 o in modo condominiale :

ON = Condominiale OFF = Influente

Dip switch 2

Stabilisce se l'apparecchiatura deve funzionare con logica passo-passo o in automatico: ON = Automatico OFF=Passo-Passo

Dip switch 3

Predispone l'apparecchiatura per il funzionamento con ante singola: ON = Anta singola OFF = Doppia ante

Dip switch 4

Abilita o meno la procedura del colpo d'ariete (durante la fase di apertura a cancello chiuso) e dell'extracolpo in chiusura

ON= Abilita colpo d'ariete OFF= Ininfluente

Dip switch 5

Azzera o meno il ritardo tra la partenza di un'anta rispetto all'altra : ON = Sfasamento 0 sec – OFF = Sfasamento abilitato

9) Definizione tasti programmazione

P1 - Tasto per l'insertimento o la cancellazione dei codici radiocommando in memoria

P2 - Tasto per l'impostazione del tempo di lavoro dei motori e sfasamento in chiusura

P3 - Tasto per l'impostazione del tempo di pausa

10) Definizione fusibili di protezione

F1 - Fusibile di rete (5A)

Sconnette l'appareciata elettronica da linea di alimentazione di rete in caso di cortocircuito o di anomalia nei consumi di corrente.

F2 - Fusibile bassa tensione (1A)

Protege l'apparecchiatura elettronica in caso di cortocircuito o sovracorrenti verificatesi sulle fotocellule, sulla serratura elettrica o su altri eventuali dispositivi accessori collegati alla linea di alimentazione 24 Vac.

ITALIANO

11) Caratteristiche tecniche

Regolatore di potenza

Regolando il trimmer RV1 è possible ridurre la potenza fornita ai motori durante la fase a velocità normale.

Attenzione : In caso di guasto o anomalia della sched regolatore di potenza è possibile che i motori, durante il funzionamento, operino alla massima potenza . è pertanto d'obbligo che venga rispetto la nota 7 riportata nel paragrafo precedente “limitazioni d'uso".

Spunto

L'apparecchiatura fornisce, all'avvio di qualsiasi motore, la potenza massima per circa 1 secondo, dopo il quale, interviene il regolatore di potenza. Tale caratteristica consente di vincere l'elevata coppia resistente alla partenza dei motori.

Radioricevitore

L'appareciatura elettronica contiene un radioricevitore bicanale che consente di comandare a distanza il cancello a mezzo radiocomando.

Il canale 1 del radioricevitore agisce da Start, nella canale 2 agisce da Start pedonale. Il ricevitore funziona in autoapprendimento e può memorizzare sino a 12 codici diversi provenienti da vari radiocomandi. è possibile indirizzare ciascun codice sul canale desiderato (start o

start pedonale). Il contento della memoria codici è conservato anche in assenza di alimentazione. É possible azzerare il contenuto della memoria codici (svuotamento totale).

In alternatively l'appareciatura elettronica è predisposta per il collegamento di una eventuale sched a rordicevitore accessoria. Il canale 1 della scheda radioricevitore fa capo ad un contatto elettrico non polarizzato (relè) direttamente collegato all'ingresso di start. Il canale 2 della medesima fa capo ad un contatto elettrico non polarizzato (relè) direttamente collegato all'ingresso start pedonale.

Lampeggiatore

La scheda elettronica fornisce un dato on / off (intermittenza) alla lampada con una logica che permette di visualizzare lo stato di funzionamento del cancello.

Lampeggio veloc : segnala la fase di aperture

Lampeggio lento : segnala la fase di chiusura

Luce fissa : segnala che il cancello è fermo in attesa che venga rimioso l'ostacolo che oscura la fotocellula o il fotostop.

L'apparecchiatura fornisce alla lampada un dato on / off (intermittenza), per circa 1 secondo, prima della partenza dei motori (preallarme).

Spia cancello aperto

La scheda elettronica comanda una lampada spia che permette di visualizzare la posizione del cancello. La lampada spia è spenta quando il cancello è completenesschiuso, in qualsiasi altra posizione è accesa.

ITALIANO

Tempo di lavoro

Il tempo di funzionamento dei motori è controllato da due Timer digitali indipendenti. Se un qualsiasi dato interrompe la corda dell'anta prima della fine, il Timer si arresta ed il tempo trascorso è memorizzato. L'apparecchiatura è quindi in grado di stabilire, con una certa approssimazione, il tempo di lavoro parziale necessario per terminare la corda dell'anta. Questa caratteristica impedisce al motore di rimanere alimentato per un lungo periodo dopo la fine della corda, riducendo al minimo l'effetto di surriscaldamento.

Importante : La manzanza di alimentazione alla sched elettronica provoca la perdita della posizione memorizzata.

Colpo d'ariete - extracolpo in chiusura

È possibile abilitare o meno la procedura "colpo d'ariete - extracolpo in chiusura". Essa è solitamente utilizzata per facilitare lo sgancio e l'inserzione della serratura elettrica in cattive condizioni ambientali come vento, ghiaccio, ecc.. La procedura "colpo d'ariete" consiste in una sequenza logica che attiva la serratura elettrica durante una breve fase di chiusura (1 sec circa) a cancelllo chiuso e disattiva la stessa solamente dopo la partenza dell'anta in apertura. La procedura "extracolpo in chiusura" èabilitata solamente durante la fase di rallentamento in prossimità della fine della corsa in chiusura. Essa consiste in una breve accelerazione di entrambi le ante (1 sec circa) al fine di facilitare l'insertizione della serratura elettrica.

Sfasamento ante in aperture

L'apparecchiatura impone un ritardo fisso di circa 2 secondi tra la partenza della prima anta ( M2 ) rispetto alla seconda (M1) nella fase di aperture del cancello ovunkque esse si trovi . è possibile azzerare tale ritardo impostando il dip switch 5 = ON

12) Logica di funzionamento

Premessa

L'apparecchiatura elettronica contiene un microprocessore che gestisce la logica di funzionamento del cancello. Durante il funzionamento si distinguuono quattro fasi principali :

Fase precedente al moto

Fase in cui il cancello è in movimento veloce

Fase in cui il cancello è in movimento lento

Fase in cui il cancello è in pausa (aperto)

L'apparecchiatura può gestire tre diverse logiche di funzionamento :

Passo-passo - Si ottiene impostando i dip switch 1=OFF 2=OFF

Automatico - Si ottiene impostando i dip switch 1=OFF 2=ON

Condominiale - Si ottiene impostando i dip switch 1=ON 2= In influente

La logica di funzionamento Condominiale è prioritaria. Se vengono selezionate più logiche contemporaneamente andr in uso quella prioritaria.

Attenzione : L'impostazione della logica di funzionamento (dip switch) cose come la regolazione dei temporizzatori (Trimmer) delve essere eseguita solamente quando il ciclo di lavoro è completato o deve iniziare (cancello chiuso).

Il ciclo di funzionamento di apertura o chiusura è avviato da un lavoro di Start o Start pedonale.

ITALIANO

Importante : Il primo dato di Start tornito after ater alimentato la scheda elettronica determina sempre l'avvio di un ciclo di aperture qualunque sua la logica selezionata.

Logica "passo - passo"

Dopo aver fornito la tensione di alimentazione alla scheda elettronica il primo lavoro di start da inizio ad un ciclo di aperture. Trascorso il tempo di lavoro per entrambi i motori laCorsa è terminata ed il cancello si arresta. Il ciclo di lavoro è completato (lampeggiatore spento) in attesa di un nuovo lavoro di start per la chiusura. Forndeno un lavoro di start a Corsa non ultimata il cancello si arresta. Un successivo lavoro di start determina l'inversione del moto.

Logica "automatico"

Dopo aver fornito la tensione di alimentazione alla sched elettronica il primo dato di start avvia un ciclo di apertura. Trascorso il tempo di lavoro per entrambi i motori laCorsa è terminata ed il cancello si arresta dando inizio al periodo di pausa. Trascorso il tempo di pausa il cancello chiude automaticamente. Il ciclo di lavoro è completato al termine della fasa di chiusura (lampeggiatore spento). Fornendo un dato di start a corsa non ultima il cancello si arresta. Un successivo dato di start determina l'inversione del moto. Un dato di start fornito durante la pausa interrompe il ciclo di lavoro ed il cancello non chiude automaticamente. Un successivo dato di start avvia un ciclo di chiusura.

Logica "condominiale"

Dopo aver fornito la tensione di alimentazione alla scheda elettronica il primo lavoro di start avvia un ciclo di aperture. Trascorso il tempo di lavoro per entrambi i motori la corsa è terminata ed il cancello si arrresta dando inizio al periodo di pausa. Trascorso il tempo di pausa il cancello chiude automaticamente. Il ciclo di lavoro è completato solamente al terme della fase di chiusura. Un lavoro di start fornito durante l'aperatura è in influente. Un lavoro di start fornito durante la chiusura provoca l'arresto e l'inversione di marcia dopo circa 2 secondi. Un lavoro di start fornito durante il tempo di pausa ricarica il medesimo allungando il periodo che precede la chiusura automatica.

Importante : Se I'apertura del cancello è comanda da un orologio è necessario abilitare la logica di funzionamento condominiale.

Logica " singola anta "

Éutilizzata su cancelli ad ante singola. Quando abilitata determina il funzionamento solamente del motore M2. Rimangono inalterate le logiche di funzionamento descritte in precedenza. Selezionando la logica "singola anta" è necessario impostare il dip switch 3=ON.

Note : All'inizio di ogni ciclo di aperture, a cancello chiuso, si distinguuno 2 modi di funzionamento della serratura elettrica :

1) se il dip switch 4=OFF la serratura è attivata quale decimo di secondo (0,8 sec ) prima dell'avvio della prima ante ( M2 ) ed è disattivata quale decimo di secondo ( 0,4 sec ) dopo la partenza della stessa.
2) se il dip switch 4=ON la serratura è attenuata durante una breve fase di chiusura (1 sec circa) delle ante ed è disattivata solamente durante la partenza dell'antà M2 in apertura. La procedura " colpo d'ariete " è solitamente utilizzata per facilitare lo sgancio della serratura elettrica in cattive condizioni ambientali.

Qualunque sia la logica di funzionamento in uso, l'intervento dei dispositivi di sicurezza produce gli effetti di seguito descritti :

Stop : Se il dato di stop è attivo impedisce l'avvio di qualsiasi ciclo e rende il dato di start ininfluente. Un dato di stop fornito durante il moto provoca l'arresto immediato del cancello interrormendo il ciclo di lavoro. Tale condizione persistsiste sino a cheesso è presente. Dopo un dato di stop il successivo dato di start avvia sempre un ciclo di apertura. Un dato di stop fornito durante il tempo di pausa interrorme il ciclo di lavoro. Il successivo dato di start da inizio ad un ciclo di chiusura.

ITALIANO

Fotocellula : É influente solamente durante la fase di chiusura o nel periodo di pausa. Se un ostacolo oscura la fotocellula durante la chiusura provoca l'arresto e l'inversione di marcia dopo circa 2 secondi. L'intervento della fotocellula durante il tempo di pausa ricarica il medesimo allungando il periodo che precede la chiusura automatica.

Fotostop : Se un ostacolo oscura la cellula fotoelettrica durante il moto, qualunque sua il senso di marcia, o nella fase che precede l'avvio del ciclo di lavoro provoca l'arresto temporaneo del cancello sino a che rimane in tale stato. Il lampegliatore segnala con luce fissa la condizione anomala. Non appena l'ostacolo è rimioso e la cellula fotoelettrica è libera ha sempre inizio un ciclo di aperture. Tale condizione non è valida solamente quando, una volta completato il ciclo di aperture, un commando di start avvia la fase di chiusura in logica passo - passo. L'intervento del fotostop durante il tempo di pausa ricarica il medesimo allungando il periodo che precede la chiusura automatica.

Start pedonale: Il lavoro start pedonale agisce allo stesso modo dell'altro lavoro di start ma determina l'apertura o la chiusura solamente dell'anta (M2) che porta la serratura elettrica. Il lavoro start pedonale è in influente durante un ciclo di start sino al termine della fase di chiusura (cancello chiuso). Durante un ciclo di start pedonale il lavoro di start è sempre attivo e determina l'avvio di un ciclo di apertura ditrambe le ante.

13) Caratteristiche elettriche e meccaniche

Dimensioni e Peso : 177 x 247 x 92 mm - 1,2 Kg

Alimentazione generale: 230 Vac +/- 10%

Potenza assorbita a riposo : 1 W circa

Temperatura di funzionamento : da 0 a + 60 °C

Alimentazione motori monofase : 230 Vac 1 HP max

Alimentazione lampeggiatore : 230 Vac 40 W max

Alimentazione luce di Cortesia : 230 Vac 40 W max

Alimentazione spia cancello aperto : 230 Vac 40 W max

Alimentazione serratura elettrica : 12 Vac 15 W max

Alimentazione accessori : 24 Vdc 0.5A max

Programmazione tempo di lavoro motori : da 0 a 250 secondi

Programmazione tempo di pausa : da 2 a 250 secondi

Programmazione ridardo in chiusura Il anta : da 0 a 25 secondi

Frequenza di ricezione: 433,92 MHz

Attenzione: Non mettere in servizio l'apparecchiatura se i carichi adessa collegati o la tensione di alimentazione non rientrano nei valori limite sopradescritti. Il mancato rispetto vuo causare danni a persone, cose o animali, nei confronti dei quali il costruttore non può essere considerato responsable.

14) Collegamenti elettrici

Sulla scheda si distinguuno 6 connettori elettrici :

a) J2 morsettiera a 8 poli per il collegamento dei dispositivi che operano con la tensione di rete 230 Vac (motori e lampeggiatore)
b) J5 morsettiera a 10 poli per il collegamento dei dispositivi che operano in bassa tensione (comandi, dispositivi di sicurezza, elettroserratura ed uscita di alimentazione 24 Vac)

ITALIANO

c) J4 morsettiera a 4 poli per il collegamento di elementi ausiliari che operano con tensione di rete (luce di cortesia e spia cancello aperto).
d) J1 morsettiera a 2 poli per il collegamento del cavo dell'antenna.
e) J7 morsettiera a 3 poli per il collegamento della tensione di rete e del cavo di terra.
f) J6 connettore a 10 poli per il collegamento di eventuale scheda radiorcevitore.

Morsettiera J2

Morsetto 1 - Fase afore alimentazione 230 Vac motore M1
Morsetto 2 - Fase chiude alimentazione 230 Vac motore M1
Morsetto 3 - Comune alimentazione 230 Vac motore M1
Nota : Collegare il condensatore di rifasamento del motore M1 tra i morsetti 2 e 1 .
Morsetto 4 - Fase afore alimentazione 230 Vac motore M2 ritardato in chiusura
Morsetto 5 - Fase chiude alimentazione 230 Vac motore M2 ritardato in chiusura
Morsetto 6 - Comune alimentazione 230 Vac motore M2 ritardato in chiusura
Nota : Collegare il condensatore di rifasamento del motore M2 tra i morsetti 5 e 4 .
Morsetto 7 - Fase alimentazione 230 Vac lampeggiatore
Morsetto 8 - Neutro alimentazione 230 Vac lampeggiatore

Morsettiera J5

Morsetto 1 - Alimentazione 12 Vac serratura elettrica ( Comune )
Morsetto 2 - Alimentazione 12 Vac serratura elettrica
Morsetto 3 - Alimentazione 24 Vac per fotocellule o altri dispositiivi ( Comune )
Morsetto 4 - Alimentazione 24Vac per fotocellule o altri dispositivi
Morsetto 5 - Morsetto comune di tutti i contatti elettrici relativi a comandi o dispositivi di sicurezza
Morsetto 6 - Contatto elettrico normalmente chiuso della cellula fotoelettrica (fotosop)
Morsetto 7 - Contatto elettrico normalmente chiuso della fotocellula
Morsetto 8 - Contatto elettrico normalmente chiuso del pulsante di emergenza (stop)
Morsetto 9 - Contatto elettrico normalmente aperto del pulsante di start pedonale
Morsetto 10 - Contatto elettrico normalmente aperto del pulsante di start
Importante : Gli ingressi normalmente chiusi devono essere ponticellati se non vengono utilizzati.

Morsettiera J4

Morsetto 1 - Fase alimentazione 230 Vac luce di cortesia
Morsetto 2 - Neutro alimentazione 230 Vac luce di cortesia
Morsetto 3 - Fase alimentazione 230 Vac spia cancello aperto
Morsetto 4 - Neutro alimentazione 230 Vac spia cancello aperto

Morsettiera J1

Morsetto 1 - Ingresso antenna (segnale)
Morsetto 2 - Ingresso antenna (calza)

ITALIANO

Morsettiera J7

Morsetto 1 - Collegamento cavo di terra

Morsetto 2 - Fase alimentazione di rete 230 Vac

Morsetto 3 - Neutro alimentazione di rete 230 Vac

Connettore J6

Morsetto 1 - Contatto elettrico normalmente aperto connesso allo start

Morsetto 2 - Comune del contatto elettrico normalmente aperto connesso allo start

Morsetto 3 - Contatto elettrico normalmente aperto connesso allo start pedonale

Morsetto 4 - Comune del contatto elettrico normalmente aperto connesso allo start pedonale

Morsetto 5 - Negativo alimentazione 12 Vdc (comune)

Morsetto 6 - Positivo alimentazione 12 Vdc

Morsetto 7 - Positivo alimentazione 12 Vdc

Morsetto 8 - Negativo alimentazione 12 Vdc (comune)

Morsetto 9 - Ingresso antenna (calza)

Morsetto10 - Ingresso antenna (segnale)

Connessione dispositivi

Cavo alimentazione di rete 230 Vac - Morsetti 1, 2 e 3 di J7

Attenzione : Il polo di terra del cavo deve obbligatoriamente essere connesso ad un buon riferimento di terra che sta in prossimità del cancelllo.

Motore 1 - Morsetti 1, 2 e 3 di J2

Motore 2 - Morsetti 4, 5 e 6 di J2

Lampeggiatore - Morsetti 7 e 8 di J2

Serratura elettrica - Morsetti 1 e 2 di J5

Alimentazione fotocellule - Morsetti 3 e 4 di J5

Contatto fotocellula NC - Morsetti 5 e 7 di J5

Pulsante di stop NC - Morsetti 5 e 8 di J5

Contatto fotostop NC - Morsetti 5 e 6 di J5

Pulsante di start pedonale NO - Morsetti 5 e 9 di J5

Pulsante di start NO - Morsetti 5 e 10 di J5

Antenna - Morsetti 1 e 2 di J1

Luce di cortesia - Morsetti 1 e 2 di J4

Spia cancello aperto - Morsetti 3 e 4 di J4

Important : Prima di avviare il cancello verificare che le connessioni alla scheda elettronica siano corrette. A tal fine verificareanche la commutazione dei contatti elettrici segnalata dall'accensione e/o spegnimento dei led.

ITALIANO

E) Manutenzione

Attenzione : La manutenzione dell'apparecchiatura deve essere effettuata solo ed esclusivamente da un technique specializzato ed autorizzato alla casa costrutrice. Qualiasi operazione di mantenimento o controllo dell'apparecchiatura deve essere effettuata in assenza di tensione di alimentazione.

Manutenzione ordinaria : Ogni volta che si avverte la necessità e comunque agli 6 mesi si raccomanda di verificare lo stato di funzionamento dell'apparecchiatura.

Manutenzione straordinaria: Se dovessero rendersi necessari interventi non banali sull'apparecchiatura, si raccomanda la rimozione della stessa, per consentire la riparazione in lavoratorio ad opera di tecnici della casa costrurtrice o da esta autorizzati.

La casa costrutrice si solleva da qualsiasi responsabilità per la mancata osservanza delle norme sopra descritte.

F) DICIHIARAZIONE DI CONFORMITA (Secondo la direttiva EMC EN45014 e la guida 22 dell'ISO).

Ragione sociale e sede del fabbricante :

Descrizione dell'apparecchiatura: Quadro elettronico adibito al commando di 1 o 2 motori asincroni monofase 230 Vac destinati all'automazione di un cancello.

Modello: CTR32

Norme di riferimento applicate: EN 50081-1, EN 50082-1, EN 55014

Norme di base applicate : EN 61000-3-2, EN 61000-3-3, EN 61000-4-4, EN 61000-4-2, ENV 50140

Laboratorio di prova: Compute

Esito : Positivo

Il fabricante dichiara che i prodotti sopraelencati sono conformi alle normative previste delle direttive 89/336/EEC, 92/31/EEC, 93/68/EEC sulla compatibilità elettromagnetica.

Data:20-05-2000

ITALIANO

G) Programmazione scheda

Logica Passo-Passo

54 321

Posizionare il dip switch 1 e 2 in OFF.
Lo stato degli altri dip switch è ininfluente.

Logica Automatico

Posizionare il dip switch 2 in ON.
Posizionare il dip switch 1 in OFF.
Lo stato degli lati dip switch è ininfluente.

Logica singola anta

Posizionare il dip switch 3 in ON.
Lo stato degli lati dip switch è ininfluente.

Logica Condominiale

Posizionare il dip switch 1 in ON.
Lo stato degli altri dip switch è ininfluente.

Logica Colpo d'ariete - extracolpo in chiusura

Posizionare il dip switch 4 in ON.
Lo stato degli altri dip switch è ininfluente.

Azzeramento ridardo Il anta (sfasamento nullo)

Posizionare il dip switch 5 in ON.
Lo stato degli altri dip switch è ininfluente.

"Apprendimento codici radiocommando : Premere il tasto P1 una volta per inserire un codice di "Start", premere il tasto P1 due volte per inserire un codice di "Start pedonale". Ogni pressione del tasto è seguita da un lampeggio di confirmera del led DL1. Distanziare di almeno 1 secondo una pressione del tasto P1 alla successiva. Quando il led si accende di luce fissa trasmettere con il radiocommando il codice da apprendere.

Cancellazione dei codici in memoria : Premere il tasto P1 sono allo spagnimento del led DL1 (circa dieci secondi).

Impostazione tempo di lavoro : Assicurarsi che il cancello sia completenesse chiuso, in caso contrario posizionario manually. Premere il tasto P2 per circa 3 secondi (accensione del led DL1 con luce fissa) fino alla partenza del cancello in apertura a velocità ridotta. In questa fase regolare con il trimmer RV1 la velocità al fine di ottener il rallentamento deteratorio. A completinga aperture premere nuovamente il tasto P2 ed attendere che il led DL1 ed il lampeggiatore si accendano con luce fissa. Regolare il trimmer RV1 a metàcorsa e successivement premere in sequenza il tasto P2 (6 volte) per programmare le segunti operazioni :

1) avvio motore M1
2) avvio motore M2 (ritardo in chiusura)
3) inizio rallentamento motore M2
4) inizio rallentamento motore M1
5) arresto motore M1 (fine della corsa)
6) arresto motore M2 (fine della corsa e fine della programmazione).

Impostazione tempo di pausa: Premere il tasto P3 sono all'accensione del led DL1. Far trascrurre il tempo di pausa desiderato e premere nuovamente il tasto P3.

ITALIANO

TABLE OF CONTENTS
