MANUALE UTENTE CTR18 DUCATI

La casa costruttice si riserva il diritto di apportare modifiche o miglioramenti al prodotto sono preavviso. Eventuali errori riscontrati nella presente edizione saranno corretti nella prossima.

A Destinazione dell'apparecchiatura. 4
B Limitazioni d'uso. 4
C Installazione 5
D Funzionamento. 5
D.1 Comandi 5
D.2 Dispositivi di sicurezza 5
D.3 Uscite 6
D.4 Alimentazioni 6
D.5 Ingressi / uscite accessory.. 6
D.6 Segnalazioni ottiche 6
D.7 Temporizzatori 7
D.8 Selezione programmi 7
D.9 Fusibili di protezione 7
D.10 Caratteristiche tecniche 7
D.11 Logica di funzionamento.. 9
D.12 Caratteristiche elettriche e meccaniche 11
D.13 Collegamenti elettrici 11

E Manutenzione. 14
F Dichiarazione di conformità 14
G Programmazione).. 15

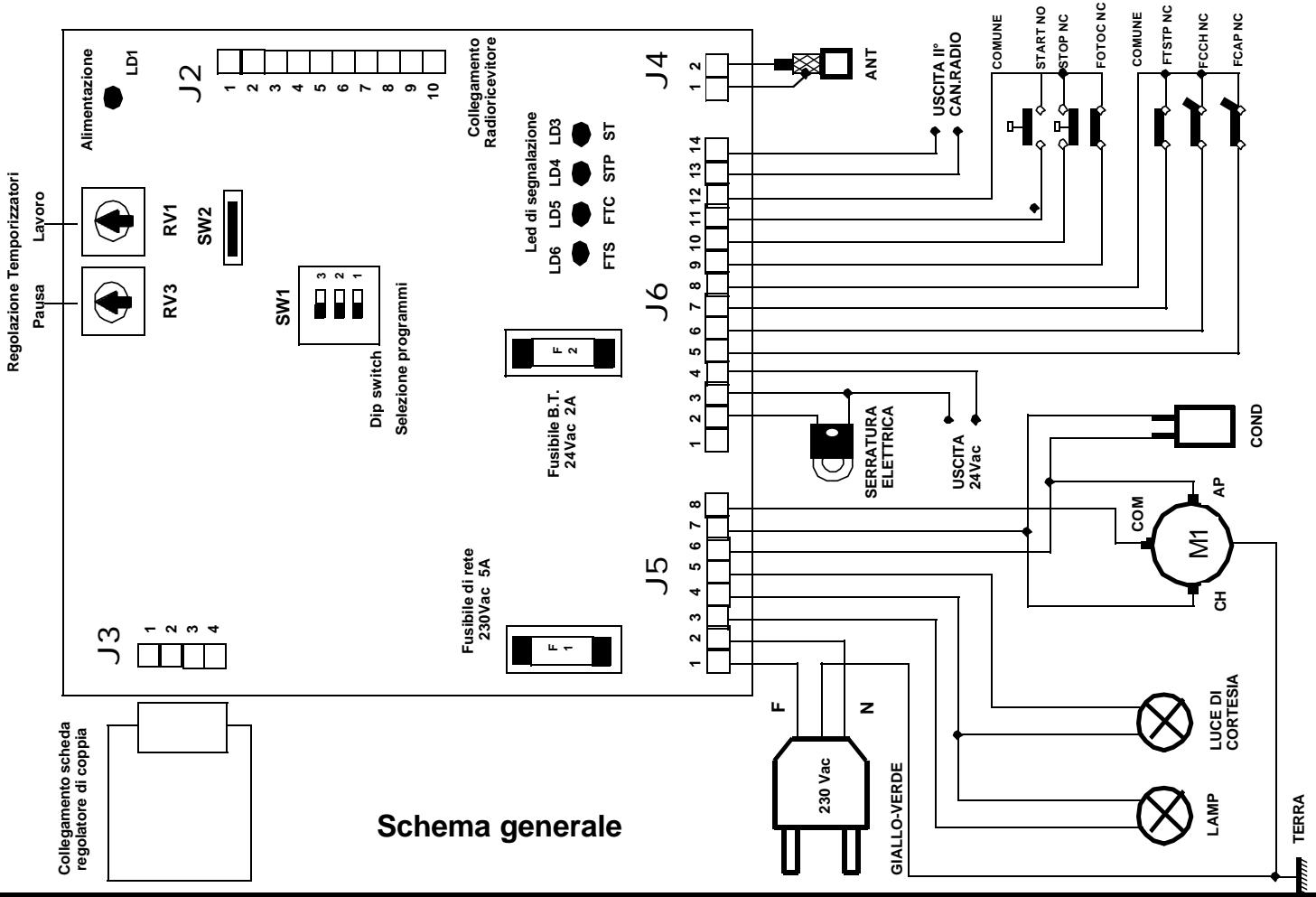

H Schema generale 16

ITALIANO

A) - Destinazione dell'apparecchiatura

Quadro elettronico adibito al dato di 1 motore asincrono monofase alimentato a 230 Vac destinato all'automazione di un cancello scorrevole o di una porta basculante provvisti o meno di finecorsa.

B) Limitazioni d'uso

Attenzione : Prima di mettere in servizio l'apparato elettronico assicurarsi che siano state rispetto le note di seguito riportate.

Nota 1 - Leggere attendamente e per intero la documentazione tecnica di costruzione.
Note 2 - L'apparecchio elettronico deve essere installato solamente da personale qualificato che abbia i necessari requisiti tecnici e professionali.
Nota 3 - La tensione di alimentazione dell'apparato devese essere pari a 230 Vac +/- 10% .
Note 4 - Il polo N (neutro) della tensione di alimentazione di rete deve essere equipotenziale con la terra.
Note 5 - Devono necessariamente essere rispetto delle norme di sicurezza relative all'installazione di apparati elettrici ed elettronici.
Note 6 - La tensione di alimentazione di rete deve necessariamente assere fornita tramite un efficiente interrottore differenziale collaudato e tarato in base alle normative previste.
Note 7 - Prima di installare l'apparato elettronico assicurarsi che il motore ad essere collegato, una volta alimentato con tensione di rete ed avviato, non produca sul cancello una spinta superiore a quella prevista delle norme e comunique tale da non recare danni in caso di urto contro cose, persona o animali.
Note 8 - L'apparecchiatura deve essere destinata solamente all'uso per il quale è stata espressamente concepita (vedi punto A). Ogni altri uso è da considerarsi improprio e quindi pericoloso.
Nota 9 - Prima di agire sull'apparato elettronico, all'interno del contentatore in cui è alloggiato, assicurarsi che non sia presente la tensione di alimentazione di rete.
Nota 10 - Non agire sull'apparecchiatura con mani o piedi bagnati o umidi.
Nota 11 - Non lasciare esesto l'apparecchio ad agenti atmosferici (pioggia,neve ecc.).
Nota 12 - Non permettere che l'apparato sia manipolato da bambini o da incapaci.
Nota 13 - L'apparato elettronico deve essere alloggiato nell'apposito contentitore.
Note 14 - Il materiale plastico utilizzato per la costruzione del contentatore non e' autoestinguente. E necessario, pertanto, installare il medesimo in luogo ben ventilato e lontano da elementi che possono originare fiamme.
Nota 15 - La manutenzione ordinaria dell'apparecchiatura deve essere eseguita solamente da personale qualificato agli 6 mesi.
Attenzione : Il mancato rispetto delle note sopradescritte più causare danni a persone, animali o cose, nei confronti dei quali il costruttore non più essere considerato responsable.

ITALIANO

C) Installazione

1) Dopo aver molto il coperchio svitando le apposite viti assicurarsi dell'integrità dell'apparato elettronico. In caso di dubbio non mettere in servizio l'apparecchiatura e rivolgersi a personale professionalmente qualificato. Gli elementi accessori del contentatore (viti, guarnizione, passacavi) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericololo.
2) Assicurarsi che l'apparato elettronico sua fissato correttamente al contentatore. In caso contrario avvitre le viti allentate oppure aggungere le viti mancanti.
3) Posizionare l'apparecchiatura in prossimità del cancello, in modo tale da ridurre al minimo la lunghezza dei fili di collegamento al resto dell'impiano.

Attenzione : Per un corretto funzionamento dell'apparecchiatura la lunghezza dei fili ad esta collegati non deve essere superiore a 10 metri.

4) Per una maggiore protezione dagli agenti atmsserici si consiglia di posizionare l'apparato在整个 oppure, meglio ancora, in un vano che dispone anche di due pareti laterali. E' opportuno inoltre, dove possibile, installare l'apparecchiatura ad un'altezza non inferiore ad 1,5 metri per evitare che possa essere manipolata da bambini.
5) Prima di procedere al fissaggio orientare il contentatore in modo tale che la parete contenente i passacavi sa rivolta verso terra.

Attenzione : Non fissare il contentatore su superfici in legno .

6) Inserire la guarnizione fornita in dotazione nell'apposita sede avendo cura che le due estremità si congiungano nella posizione centrale della parete contenente i passacavi.
7) Estrarre la parte mobile della morsettiera e procedere al collegamento dei fili relativi all'impianto come indicato nei paragrafi successivi.

D) Funzionamento

1) Definizione comandi

Start

Ingresso che fa capo ad un pulsante esterno all'apparato che serve a richiedere l'apertura o la chiusura del cancello. A quello ingresso viene solitamente collegato un pulsante a chiave.

2) Definizione dispositivi di sicurezza

Stop

Ingresso che fa capo ad un pulsante o interrottore esterno all'apparato col quale si determina l'arresto immediato del cancello. Tale lavoro è da essere in caso di emergenza.

Fotocellula

Ingresso che fa capo ad una barriere ottica avente lo scopo di intercettare e segnalare il passaggio di persono o autovetture lungo il percorso che attraversa il cancello o nella zona che stà in prossimità del medesimo.

Fotostop

Ingresso che fa capo ad una barriere ottica avente lo scopo di intercettare e segnalare il passaggio di persone o autovetture lungo il percorso che attraversa il cancello o nella zona che sta' in prossimità del medesimo.

ITALIANO

3) Definizione uscite

Lampeggiatore

Comando on/off di una lampada che ha lo scopo di preavvisare e segnalare otticamente la condizione di pericolo determinata dal cancello in movimento.

Motore1

Uscite per il dato afore / chiude del motore che aziona il cancello.

Serratura elettrica

Comando impulsivo per lo sgancio della serratura elettrica.

Luce di cortesia

Comando continuo per lampada che illumina la zona circostante il cancello. La lampada rimane accesa per circa 2 minuti及其他 than the other.

Durante il periodo di pausa a cancello aperto la lampada rimane sempre accesa in modo automatico quando si spegne in modo condominiale.

Elettrocatenaccio

Comando continuo per lo sgancio di un chiavistello elettrico. Il lavoro è abilitato solamente durante il funzionamento del motore.

4) Definizione alimentazioni

Rete 230 Vac

Ingresso per l'alimentazione della scheda elettronica.

Bassa tensione 24 Vac

Uscita per l'alimentazione delle fotocellule e/o di altri eventuali dispositivi accessori.

Morsetto +12Vdc

Uscita per l'alimentazione della scheda accessoria denominata "Gestione Semaforo".

Attenzione : Tale uscita è da utilizzare solo ed esclusivamente quando all'apparecchiatura viene collegata la sched per la gestione del semaforo.

5) Definizione ingressi / uscite accessorie

Antenna

Ingresso per il collegamento di un'antenna radioricevente. Dautilizzare solamente se all'apparato è connessa una scheda radioricevitore.

II° canale radio

Uscita di lavoro ausiliaria. Da utilizzare solamente se all'apparato è connessa una sched a ridoricevatore bicanale.

6) Definizione segnalazioni ottiche

LD5 - Led fotocellula (giallo)

Segnala lo stato della barriere ottica. Il led si spelgne quando la fotocellula è oscurata dal passaggio di persono o autovetture.

LD6 - Led fotostop (giallo)

Segnala lo stato della barriere ottica. il led si spegne quando la fotocellula è oscurata dal passaggio di persono o autovetture.

LD4 - Led stop (rosso)

Segnala lo stato di blocco del cancello. Il led si spegne al dato di stop (emergenza).

ITALIANO

LD3 - Led start (verde)

Si accende al dato di start

LD1 - Led alimentazione (verde)

Si accende quando la scheda elettronica è alimentata.

7) Definizione temporizzatori

RV1 - Lavoro

Determine il tempo di funzionamento del motore in aperture o chiusura.

RV3 - Pausa

Determine la durata della pausa del cancello prima della chiusura in automatico.

8) Definizione dip switch (selezione programmi)

SW1 - Dip switch 1

Stabilisce se l'apparecchiatura deve funzionare con logica passo-passo o in automatico :

ON = Automatico OFF=Passo-Passo

SW1 - Dip switch 2

Stabilisce se l'apparecchiatura deve funzionare con la logica determinata dal dip-switch 1 o in modo condomominiale :

ON=Condominiale OFF=Ininfluente

SW1 - Dip switch 3

Abilita o meno la procedura denominata " chiusura immediata " :

ON=Abilita chiusura immediata OFF = Ininfluente

SW2 - Dip Fix

Determine il modo di funzionamento del commando in uscita dal morsetto 5 del connettore J5.

Dip fix aperto = modo elettrocatenaccio Dip Fix chiuso = modo luce di cortesia

9) Definizione fusibili di protezione

F1 - Fusibile di rete (5A)

Sconnette l'apparecchiatura elettronica alla linea di alimentazione di rete in caso di cortocircuito o di anomalia nei consumi di corrente.

F2 - Fusibile bassa tensione (2A)

Protege l'apparecchiatura elettronica in caso di cortocircuito o sovracorrenti verificatesi sulle fotocellule , sulla serratura elettrica o su altri eventualidispositivi accessori collegati alla linea di alimentazione 24 Vac .

10) Caratteristiche tecniche

Regolatore di potenza

L'apparecchiatura elettronica è predisposita per il collegamento di una eventuale scheda accessoria denominata regolatore di potenza con la quale è possibile ridurre la potenza fornita al motore.

Attenzione : In caso di guasto o anomalia della sched regolatore di potenza è possible che il motore, durante il funzionamento, operi alla massima potenza . è pertanto d'obbligo che venga rispetto la nota 7 riportata nel paragrafo precedente “limitazioni d'uso".

ITALIANO

Spunto

L'apparecchiatura fornisce, all'avvio del motore, la potenza massima per circa 1 secondo, dopo il quale, interviene l'eventuale scheda regolatore di potenza adessa connessa. Tale caratteristica consente di vincere l'elevata copbia resistente alla partenza del motore.

Radioricevitore

L'apparecchiatura elettronica è predisposta per il collegamento di una eventuale scheda accessoria denominata radioricevitore che consente di Comandare a distance il cancello a mezzo radiocommando. Il canale 1 del radioricevitore fa capo ad un contatto elettrico non polarizzato (relè) direttamente collegato all'ingresso di start. Il canale 2 del medesimo fa capo ad un contatto elettrico non polarizzato (relè) direttamente collegato all'uscita II° canale radio.

Lampeggiatore

La scheda elettronica fornisce un dato on / off (intermittenza) alla lampada con una logica che permette di visualizzare lo stato di funzionamento del cancello.

Lampeggio veloce : segnala la fase di aperture

Lampeggio lento : segnala la fase di chiusura

Luce fissa : segnala che il cancello è fermo nella pausa che precede la fase di chiusura in logica "automatico".

L'apparecchiatura fornisce alla lampada un dato di luce fissa per circa 1,5 secondi prima della partenza del motore (preallarme).

Tempo di lavoro

Il tempo di funzionamento del motore è controllato da un Timer digitale. Per un corretto funzionamento dell'automazione è necessario impostare il tempo di lavoro in modo tale che sia di peu supremiore (2 secondi minimo) al tempo effettivo di corsa del cancello. Attenzione : Questa precauzione protegge il motore in caso di malfunzionamento dei finecorsa. Se un qualsiasti dato interrompe la Corsa del cancello prima della fine, il Timer si arresta ed il tempo trascorso è memorizzato. L'apparecchiatura è quindi in grado di stabilire, con una certa approssimazione, il tempo di lavoro parziale necessario per terminare la Corsa del cancello. In mancanza di finecorsa但这a caratteristica impedisce al motore di rimanere alimentato per un lungo periodo dopo la fine della Corsa, riducendo al minimo l'effetto di surriscaldamento.

Important : La mancanza di alimentazione alla sched elettronica provoca la perdita della posizione memorizzata.

Chiusura immediata

E possible abilitare o meno la procedura " chiusura immediata ". Essa è solitamente utilizzata quando si desidera che il cancello chiuda non appena si abbia oltrepassato la barriere ottica (fotocellula) che sta lungo il percorso di attraversamento.

Attenzione : Tale procedura delve essere disabilitata in logica di funzionamento "condominiale".

Gestione semaforo

Con pochi cavi elettrici è possibile collegare all'apparecchiatura una scheda elettronica per la gestione di un semaforo a due luci ( verde e rossa ) . La logica di funzionamento del semaforo è la seguente :
a) Luci spente quando il cancello è chiuso
b) Luce rossa accesa durante il moto del cancello
c) Luce verde accesa cuando il cancello è aperto

ITALIANO

11) Logica di funzionamento

Premessa

L'apparecchiatura elettronica contiene un microprocessore che gestisce la logica di funzionamento del cancello. Durante il funzionamento si distinguuno tre fasi principali :

Fase precedente al moto

Fase in cui il cancello è in movimento

Fase in cui il cancello è in pausa (aperto)

L'appareciatura cui gestire tre diverse logiche di funzionamento :

Passo-passo - Si ottiene impostando i dip switch 1=OFF 2=OFF

Automatico - Si ottiene impostando i dip switch 1=ON 2=OFF

Condominiale - Si ottiene impostando i dip switch 1=Ininfluente 2=ON

La logica di funzionamento Condominiale è prioritaria. Se vengono selezionate più logiche contemporaneamente andr in uso那一 priorità.

Attenzione : L'impostazione della logica di funzionamento (dip switch) così come la regolazione dei temporizzatori (Trimmer) delve essere eseguita solamente quando il ciclo di lavoro è completato o deve iniziare (cancello chiuso).

Il ciclo di funzionamento di aperture o chiusura è avviato da un commando di Start.

Importante : Il primo dato di Start tornito after aver alimentato la scheda elettronica determina sempre l'avvio di un ciclo di aperture qualunque sua la logica selezionata.

Logica "passo - passo"

Dopo aver fornito la tensione di alimentazione alla scheda elettronica il primo lavoro di start da inizio ad un ciclo di aperture. Trascorso il tempo di lavoro del motore laCorsa è terminata ed il cancello si arresta. Il ciclo di lavoro è completato (lampeggiatore spento) in attesa di un nuovo lavoro di start per la chiusura. Forndo un lavoro di start a Corsa non ultimata il cancello si arresta. Un successivo lavoro di start determina l'inversione del moto.

Logica "automatico"

Dopo aver fornito la tensione di alimentazione alla scheda elettronica il primo dato di start avvia un ciclo di apertura. Trascorso il tempo di lavoro del motore la corsa è terminata ed il cancello si arresta dando inizio al periodo di pausa (lampegiatore acceso con luce fissa). Trascorso il tempo di pausa il cancello chiude automaticamente. Il ciclo di lavoro è completato al terme della fase di chiusura (lampegiatore spento).

Fornendo un dato di start a corsa non ultima il cancello si arresta. Un successivo dato di start determina l'inversione del moto. Un dato di start fornito durante la pausa interrompe il ciclo di lavoro (lampeggiatore spento) ed il cancello non chiude automaticamente. Un successivo dato di start avvia un ciclo di chiusura.

ITALIANO

Logica "condominiale"

Dopo aver forito la tensione di alimentazione alla sched elettronica il primo comando di start avvia un ciclo di aperture. Trascorso il tempo di lavoro del motore laCorsa è terminata ed il cancello si arrasta dando inizio al periodo di pausa (lampeggiatore spento). Trascorso il tempo di pausa il cancelllo chiude automaticamente. Il ciclo di lavoro è completato solamente al termine della fase di chiusura. Un dato di start fornito durante l'aperto è in influente. Un dato di start fornito durante la chiusura provoca l'arresto e l'inversione di marcia dopo circa 1,5 secondi. Un dato di start fornito durante il tempo di pausa ricarica il medesimo allungando il periodo che precede la chiusura automatica.

Importante : Se l'aperture del cancello è comandata da un orologio è necessario abilitare la logica di funzionamento condominiale.

Chiusura immediata

In fase di apertura o durante il periodo di pausa, dopo aver oltrepassato la fotocellula, provoca l'arresto e, dopo 1,5 secondi, la chiusura immediata del cancelllo.

Nota : All'inizio di anni ciclo di aperture la serratura elettrica è attenuata quale decimo di secondo ( 0,8 sec ) prima dell'avvio del cancello, ed è disattivata quale decimo di secondo ( 0,4 sec ) dopo la partenza del medesimo.

Qualunque si la logica di funzionamento in uso, l'intervento dei dispositivi di sicurezza produce gli effetti di seguito descritti :

Stop : Se il dato di stop è attivo impedisce l'avvio di qualiasi ciclo e rende il dato di start ininfluente. Un dato di stop fornito durante il moto provoca l'arresto immediato del cancello interrompendo il ciclo di lavoro. Tale condizione persistsiste sino a cheesso è presente. Dopo un dato di stop il successivo dato di start avvia sempre un ciclo di apertura. Un dato di stop fornito durante il tempo di pausa interrormpe il ciclo di lavoro. Il successivo dato di start da inizio ad un ciclo di chiusura.

Fotocellula : è influente solamente durante la fase di chiusura o nel periodo di pausa. Se un ostacolo oscura la fotocellula durante la chiusura provoca l'arresto e l'inversione di marcia dopo circa 1,5 secondi. L'intervento della fotocellula durante il tempo di pausa ricarica il medesimo allungando il periodo che precede la chiusura automatica.

Fotostop : Se un ostacolo oscura la cellula fotoelettrica durante il moto, qualunque sua il senso di marcia, o nella fase che precede l'avvio del ciclo di lavoro provoca l'arresto temporaneo del cancello sino a che rimane in tale stato. Il lampeggiatore segnala con luce fissa la condizione anomala. Non appena l'ostacolo è rimioso e la cellula fotoelettrica è libera ha sempre inizio un ciclo di aperture. Tale condizione non è valida solamente quando, una volta completato il ciclo di aperture, un dato di start avvia la fase di chiusura in logica passo - passo. L'intervento del fotostop durante il tempo di pausa ricarica il medesimo allungando il periodo che precede la chiusura automatica.

ITALIANO

12) Caratteristiche elettriche e meccaniche

Dimensioni: 177× 247× 92mm

Peso : 1,3 Kg

Alimentazione generale : 230 Vac +/- 10%

Potenza assorbita a riposo : 1 W circa

Temperatura di funzionamento : da 0 a + 60 °C

Alimentazione motore monofase : 230 Vac1 HP max

Alimentazione lampeggiatore : 230 Vac 40 W max

Alimentazione serratura elettrica : 12 Vac 15 W max

Alimentazione accessori : 24 Vac 6 W max

Caratteristiche contatto II° canale radio : 24 Vac 0,5 A max

Regolazione tempo di lavoro motore : da 0 a 100 secondi

Regolazione tempo di pusa : da 2 a 100 secondi

Attenzione: Non mettere in servizio l'apparecchiatura se i carichi adessa collegati o la tensione di alimentazione non rientano nei valori limite sopradercriti. Il mancato rispetto vuo causare danni a persone, cose o animali, nei confronti dei quali il costruttore non può essere considerato responsable.

13) Collegamenti elettrici

Sulla scheda si distinguuno 5 connettori elettrici :

a) J5 morsettiera a 8 poli per il collegamento dei dispositivi che operano con la tensione di rete 230 Vac (motore, lampeggiatore, luce di cortesia e cavo di rete)
b) J6 morsettiera a 14 poli per il collegamento dei dispositivi che operano in bassa tensione (comandi, dispositivi di sicurezza, elettroserratura ed uscita di alimentazione 24Vac)
c) J4 morsettiera a 2 poli per il collegamento di eventuale antenna radioricevente
d) J3 connettore a 4 poli per il collegamento di eventuale scheda regolatore di potenza
e) J2 connettore a 10 poli per il collegamento di eventuale schedra radioricevitore

Morsettiera J5

Morsetto 1 - Fase alimentazione di rete 230 Vac

Morsetto 2 - Neutro alimentazione di rete 230 Vac

Attenzione : Le polarità della tensione di alimentazione devono essere rigorosamente rispetto.

Morsetto 3 - Fase alimentazione 230 Vac lampeggiatore

Morsetto 4 - Neutro alimentazione 230 Vac lampeggiatore e Luce di cortesia

Morsetto 5 - Fase alimentazione 230Vac elettrocatenaccio o luce di cortesia

Morsetto 6 - Fase après alimentazione 230 Vac motore M1

Morsetto 7 - Fase chiude alimentazione 230 Vac motore M1

Morsetto 8 - Comune alimentazione 230 Vac motore M1

Nota : Collegare il condensatore di rifasamento del motore M1 tra i morsetti 6 e 7 .

ITALIANO

Morsettiera J6

Morsetto 1 - Uscita positivo di alimentazione 12Vcc per scheda gestione semaforo

Morsetto 2 - Alimentazione 12 Vac serratura elettrica

Morsetto 3 - Comune alimentazione 24 Vac e alimentazione 12Vac serratura elettrica

Morsetto 4 - Alimentazione 24 Vac per fotocellule o altri dispositivi

Morsetto 5 - Contatto elettrico normalmente chiuso del Finecorsa di aperture

Morsetto 6 - Contatto elettrico normalmente chiuso del Finecorsa di chiusura

Morsetto 7 - Contatto elettrico normalmente chiuso della cellula fotoelettrica (fotostop)

Morsetto 8 - Morsetto comune di tutti i contatti elettrici relativi a Finecorsa e Fotostop

Morsetto 9 - Contatto elettrico normalmente chiuso della Fotocellula

Morsetto 10 - Contatto elettrico normalmente chiuso del pulsante di emergenza (stop)

Morsetto 11 - Contatto elettrico normalmente aperto del pulsante di start

Morsetto 12 - Morsetto comune di tutti i contatti elettrici relativi a Comandi e Fotocellula

Morsetto 13 - Contatto elettrico normalmente aperto del II° canale radio (uscita)

Morsetto 14 - Contatto elettrico normalmente aperto del II° canale radio (uscita)

Important : Gli ingressi normalmente chiusi devono essere ponticellati se non vengono utilizzati.

Morsettiera J4

Morsetto 1 - Collegamento cavo antenna (calza) per scheda radioricevitore.

Morsetto 2 - Collegamento cavo antenna (segnale) per scheda radioricevitore.

Connettore J3

Morsetto 1 - Comune del motore M1

Morsetto 2 - Comune del motore M1

Morsetto 3 - Comune del motore M1

Morsetto 4 - Neutro alimentazione di rete 230 Vac

Important : Nel caso non venga collegata la sched regolatore di potenza è obblatorio ponticellare i morsetti 3 e 4 del connettore J3 tramite un terminale faston isolato da 4 mm.

ITALIANO

Connettore J2

Morsetto 1 - Contatto elettrico normalmente aperto connesso allo start

Morsetto 2 - Comune del contatto elettrico normalmente aperto connesso allo start

Morsetto 3 - Contatto elettrico normalmente aperto connesso all'uscita II° canale radio

Morsetto 4 - Contatto elettrico normalmente aperto connesso all'uscita II° canale radio

Morsetto 5 - Comune alimentazione 24 Vac

Morsetto 6 - Alimentazione 24 Vac

Morsetto 7 - Alimentazione 24 Vac

Morsetto 8 - Comune alimentazione 24 Vac

Morsetto 9 -Ingresso antenna (calza)

Morsetto10 - Ingresso antenna (segnale)

Connessione dispositiivi

Cavo alimentazione di rete 230 Vac - Morsetti 1 e 2 di J5

Attenzione: Il polo di terra del cavo deve obbligatoriamente essere connesso ad un buon riferimento di terra che sta in prossimità del cancelllo.

Motore 1-Morsetti 6,7 e 8 di J5

Lampeggiatore - Morsetti 3 e 4 di J5

Serratura elettrica - Morsetti 2 e 3 di J6

Alimentazione fotocellule - Morsetti 3 e 4 di J6

Contatto fotocellula NC - Morsetti 9 e 12 di J6

Pulsante di stop NC - Morsetti 10 e 12 di J6

Contatto fotostop NC - Morsetti 7 e 8 di J6

Pulsante di start NO - Morsetti 11 e 12 di J6

Finecorsa di aperture NC - Morsetti 5 e 8 di J6

Finecorsa di chiusura NC - Morsetti 6 e 8 di J6

Antenna - Morsetti 1 e 2 di J4

Luce di cortesia - Morsetti 4 e 5 di J5

Elettrocatenaccio - Morsetti 4 e 5 di J5

Importante : Prima di avviare il cancello verificare che le connessioni alla sched elettronica siano corrette. A tal fine verificare anche la commutazione dei contatti elettrici segnalata dall'accensione e/o spegnimento dei led.

ITALIANO

E) Manutenzione

Attenzione : La manutenzione dell'apparecchiatura deve essere effettuata solo ed esclusivamente da un technique specializzato ed autorizzato alla casa costruttice. Qualiasi operazione di mantenimento o controllo dell'apparecchiatura deve essere effettuata in assenza di tensione di alimentazione.

Manutenzione ordinaria : Ogni volta che si avverte la necessità e comunque agli 6 mesi si raccomanda di verificare lo stato di funzionamento dell'apparecchiatura.

Manutenzione straordinaria: Se dovessero rendersi necessari interventi non banali sull'apparecchiatura, si raccomanda la rimozione della stessa, per consentire la riparazione in lavoratorio ad opera di tecnici della casa costruttrice o da esta autorizzati.

La casa costrutrice si solleva da qualsiasi responsabilità per la mancata osservanza delle norme sopra descritte.

F) DICIHIARAZIONE DI CONFORMITA (Secondo la direttiva EMC EN45014 e la guida 22 dell'ISO).

Ragione sociale e sede del fabbricante :

Leb electronics s.r.l.

Via Valle Maria , 55/a

46040 Casalmoro (MN)

Italia

Descrizione dell'apparecchiatura: Quadro elettronico adibito al dato di 1 motore asincrono monofase 230 Vac destinato alla automazione di un cancello.

Modello: CTR18.03

Norme di riferimento applicate : EN 50081-1, EN 50082-1, EN 55014

Norme di base applicate: EN 61000-3-2, EN 61000-3-3, EN 61000-4-4, EN 61000-4-2, ENV 50140

Laboratorio di prova : Intek s.p.a.

Esito : Positivo

Il fabricante dichiara che i prodotti sopraelencati sono conformi alle normative previste delle direttive 89/336/EEC, 92/31/EEC, 93/68/EEC sulla compatibilità elettromagnetica.

Casalmoro, 01-01-2000

ITALIANO

G) Programmazione scheda

Logica Passo-Passo

ON OFF

Posicionare i dip switch 1 e 2 in OFF.
Lo stato del dip switch 3 è ininfluente.

Logica Automatico

ON OFF

Posizionare il dip switch 1 in ON.
Posizionare il dip switch 2 in OFF.
Lo stato del dip switch 3 è ininfluente.

Logica Condominiale

ON OFF

Lo stato del dip switch 1 è ininfluente.
Posizione il dip switch 2 in ON.
Lo stato del dip switch 3 è ininfluente.

Chiusura Immediata

ON OFF

Lo stato del dip switch 1 è ininfluente.
Lo stato del dip switch 2 è ininfluente.
Posizione il dip switch 3 in ON.

Logica Elettrocatenaccio / Luce di cortesia

SW2 Aperto

SW2 Chiuso

Per abilitare la logica Luce di cortesia chiudere lo switch SW2.

Per abilitare la logica Elettrocatenaccio apriere lo switch SW2.

ITALIANO

TABLE OF CONTENTS
