MANUALE UTENTE CTR31 DUCATI

La casa costrurtrice si riserva il diritto di apportare modifiche o miglioramenti al prodotto sono preavviso. Eventuali errori riscontrati nella presente edizione saranno corretti nella prossima.

A Destinazione dell'apparecchiatura 4
B Limitazioni d'uso. 4
C Installazione 5
D Funzionamento 5
D.1 Comandi 5
D.2 Dispositivi di sicurezza 5
D.3 Uscite 6
D.4 Alimentazioni 6
D.5 Ingressi /uscite accessory 6
D.6 Segnalazioni ottiche 7
D.7 Trimmer.. 7
D.8 Selezione programmi 7
D.9 Tasti programmazione 8
D.10 Fusibili di protezione 8
D.11 Caratteristiche tecniche 8
D.12 Logica di funzionamento 9
D.13 Caratteristiche elettriche e meccaniche 11
D.14 Collegamenti elettrici 11

E Manutenzione 14
F Dichiarazione di conformità 14
G Programmazione).. 15

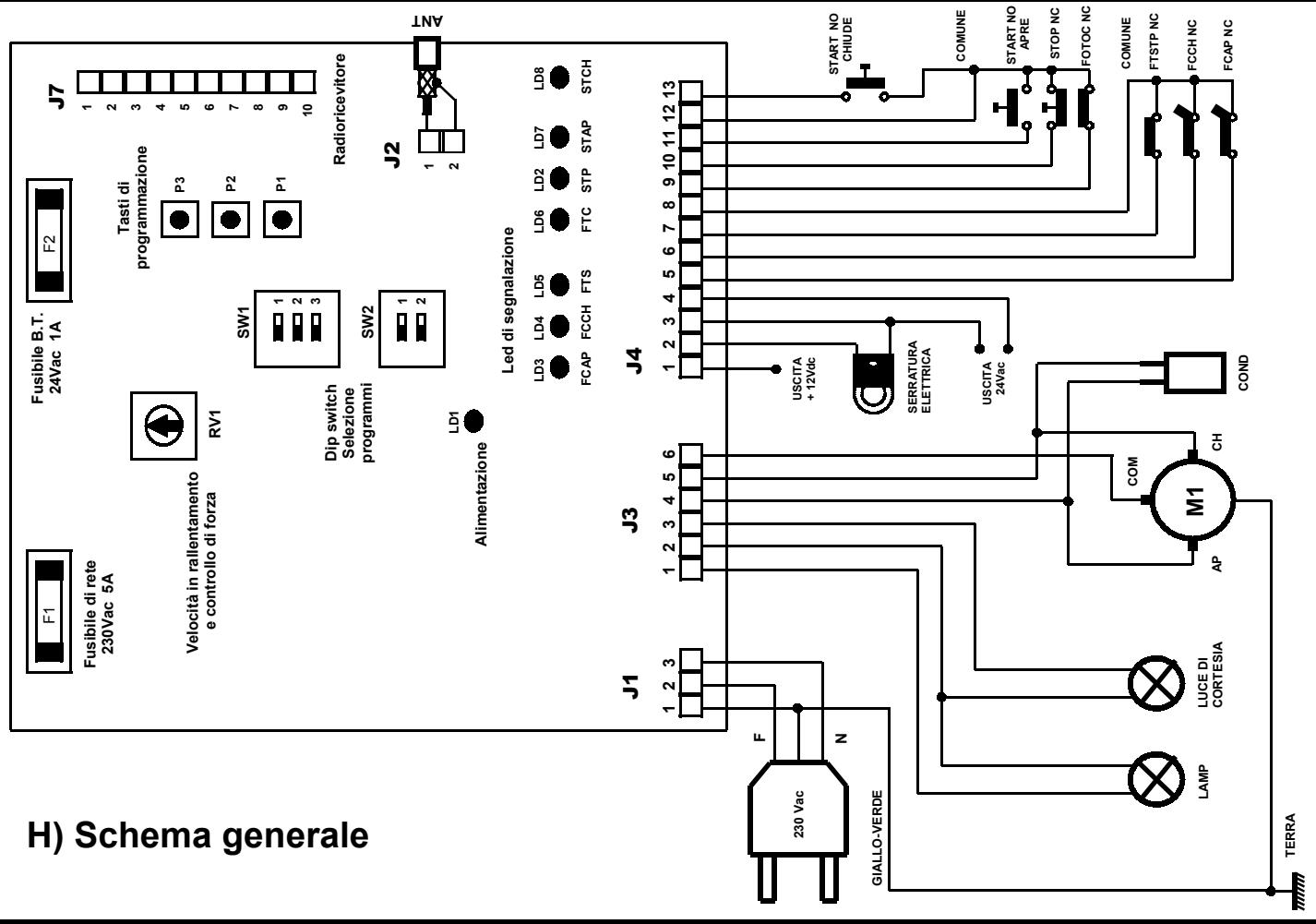

H Schema generale 16

ITALIANO

A) Destinazione dell'apparecchiatura

Quadro elettronico adibito al dato di 1 motore asincrono monofase alimentato a 230 Vac destinato all'automazione di un cancello scorrevole o di una porta basculante provvisti o meno di finecorsa.

B) Limitazioni d'uso

Attenzione: Prima di mettere in servizio l'apparato elettronico assicurarsi che siano state rispetto le note di seguito riportate.

Nota 1 - Leggere attendamente e per intero la documentazione tecnica di costruzione.

Note 2 - L'apparecchiaturauve essere installata solamente da personale qualificato che abbia i necessari requisiti tecnici e professionali.

Nota 3 - La tensione di alimentazione dell'apparecchiatura deve essere pars a 230 Vac +/- 10%

Note 4 - Il polo N (neutro) della tensione di alimentazione di rete deve essere equipotenziale con la terra.

Note 5 - Devono necessariamente essere rispetto delle norme di sicurezza relative all'installazione di apparati elettrici.

Note 6 - La tensione di alimentazione di rete deve necessariamente essere fornita tramite un efficiente interrottore differenziale collaudato e tarato in base alle normative previste.

Note 7 - Prima di installare l'apparecchiatura assicurarsi che il motore adessa collegato, una volta alimentato con tensione di rete ed avviato, non produca sul cancello una spinta superiore a quella prevista delle norme e disponque tale da non recare danni in caso di urto contro cose, persono o animali.

Note 8 - L'apparecchiatura deve essere destinata solamente all'uso per il quale è stata espressamente concepita (vedi punto A). Ogni altro uso è da considerarsi improprio e quindi pericoloso.

Nota 9 - Prima di agire sulla sched alettronica, all'internalo del contentatore in cui e'alloggiata, assicurarsi che non sua presente la tensione di alimentazione di rete.

Nota 10 - Non agire sull'apparecchiatura con mani o piedi bagnati o umidi.

Nota 11 - Non lasciare esesto l'apparecchio ad agenti atmosferici (pioggia,neve ecc.)

Nota 12 - Non permettere che l'apparecchiatura sua manipolata da bambini o da incapaci.

Nota 13 - LaScheduledelettronicadeveseesseralloggiataenn'apposito contentore.

Nota 14 - Il materiale plastico utilizzato per la costruzione del contentatore non e'autoestinguente. è necessario, pertanto, installare il medesimo in un luogo ben ventilato e lontano da elementi che sono originare fiamme.

Nota 15 - La manutenzione ordinaria dell'apparecchiatura deve essere eseguita solamente da personale qualificato agli 6 mesi.

Attenzione: Il mancato rispetto delle note sopradescritte più causare danni a persone, animali o cose, nei confronti dei quali il costruttore non più essere considerato responsable.

ITALIANO

C) Installazione

1) Dopo aver molto il coperchio svitando le apposite viti assicurarsi dell'integrità della sched elettronica. In caso di dubbio non mettere in servizio l'apparecchiatura e rivolgersi a personale professionalmente qualificato. Gli elementi accessori del contentatore (viti, guarnizione, passacavi) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericololo.
2) Assicurarsi che la sched elettronica sa fissata correttamente al contentore. In caso contrario avvitre le viti allentate oppure aggungere le viti mancanti.
3) Posizionare l'apparecchiatura in prossimita del cancello, in modo tale da ridurre al minimo la lunghezza dei fili di collegamento al resto dell'impiano.

Attenzione: Per un corretto funzionamento dell'apparecchiatura la lunghezza dei fili ad esta collegati non deve essere superiore a 10 metri.

4) Per una maggiore protezione dagli agenti atmosserici si consiglia di posizionare l'apparecchiatura fatto un fatto oppure, meglio ancora, in un vano che disponeanche di due pareti laterali. E'opportuno inoltre, dove possibile, installare l'apparecchiatura ad un'altezza non inferiore ad 1,5 metri per evitare che possa essere manipolata da bambini.
5) Prima di procedere al fissaggio orientare il contentatore in modo tale che la parete contentente i passacavi sua rivolta verso terra.

Attenzione : Non fissare il contentatore su superfici in legno .

6) Inserire la guarnizione fornita in dotazione nell'apposita sede avendo cura che le due estremità si congiungano nella posizione centrale della parete contenente i passacavi.
7) Estrarre la parte mobile della morsettiera e procedere al collegamento dei fili relativi all'impianto come indicato nei paragrafi successivi.

D) Funzionamento

1) Definizione comandi

Start afore

Ingresso che fa capo ad un pulsante esterno all'apparecchiatura che serve a richiedere l'apertura del cancello.

Start chioxide

Ingresso che fa capo ad un pulsante esterno all'apparecchiatura che serve a richiedere la chiusura del cancello.

Start

Ingresso che fa capo ad un pulsante esterno all'apparecchiatura che serve a richiedere l'apertura o la chiusura del cancello. A quello ingresso viene solitamente collegato un pulsante a chiave.

Start pedonale

Ingresso che fa capo ad un pulsante esterno all'apparecchiatura che serve a richiedere l'apertura o la chiusura parliale del cancello onde consentire il passaggio solamente a persona o animali .

2) Definizione dispositivi di sicurezza

Stop

Ingresso che fa capo ad un pulsante o interrottore esterno all'apparecchiatura col quale si determina l'arresto immediato del cancello. Tale lavoro è da usare in caso di emergenza.

ITALIANO

Fotocellula

Ingresso che fa capo ad una barriera ottica avente lo scopo di intercettare e segnalare il passaggio di persone o autovetture lungo il percorso che atravasa il cancello o nella zona che stà in prossimità del medesimo.

Fotostop

Ingresso che fa capo ad una barriera ottica avente lo scopo di intercettare e segnalare il passaggio di persone o autovetture lungo il percorso che atravasa il cancello o nella zona che stà in prossimità del medesimo.

Finecorsa aperture

Ingresso che fa capo ad uno switch esterno all'apparecchiatura che viene azionato quando il cancello ha completato laCorsa in aperture. Quando viene attivato provoca l'arresto immediato del cancello.

Finecorsa chiusura

Ingresso che fa capo ad uno switch esterno all'apparecchiatura che viene azionato quando il cancello ha completato la corsa in chiusura. Quando viene attivato provoca l'arresto immediato del cancello.

3) Definizione uscite

Lampeggiatore

Comando ON/OFF di una lampada che ha lo scopo di preavvisare e segnalare otticamente la condizione di pericolo determinata dal cancello in movimento.

Motore 1

Uscite per il dato APRE/CHIude del motore collegato al cancello.

Luce di cortesia

Comando continuo per lampada che illumina la zona circostante il cancello. La lampada rimane accesa per circa 2 minuti及其他 la fine del ciclo.

Durante il periodo di pausa a cancello aperto la lampada rimane sempre accesa.

Serratura elettrica

Comando impulsivo per lo sgancio della serratura elettrica.

4) Definizione alimentazioni

Rete 230 Vac

Ingresso per l'alimentazione della sched alettronica.

Bassa tensione 24 Vac

Uscita per l'alimentazione delle fotocellule e/o di altri eventuali dispositivi accessori.

Morsetto +12Vdc

Uscita non disponibile per l'installatore.

5) Definizione ingressi / uscite accessorie

Antenna

Ingresso per il collegamento di un'antenna radioricevente. Dautilizzare solamente se all'apparato è connessa una scheda radioricevatore.

ITALIANO

6) Definizione segnalazioni ottiche

LD6 - Led fotocellula (giallo)

Segnal lo stato della barriere ottica. Il led si spegne quando la fotocellula è oscurata dal passaggio di persono o autovetture.

LD5 - Led fotostop (giallo)

Segnal lo stato della barriere ottica. il led si spegne quando la fotocellula è oscurata dal passaggio di persono o autovetture.

LD2 - Led stop (rosso)

Segnala lo stato di blocco del cancello. Il led si spegne al lavoro di stop (emergenza).

LD7 - Led start afore (verde)

Si accende al dato di start afore.

LD8 - Led start chiude (verde)

Si accende al dato di start chiude.

LD3 - Led finecorsa aperture (giallo)

Segnala lo stato del finecorsa di aperture. Il led si spegne quando il cancello è completamente aperto.

LD4 - Led finecorsa chiusura (giallo)

Segnala lo stato del finecorsa di chiusura. Il led si spegne quando il cancello è completenesse chiuso.

LD1 - Led programmazione (rosso)

Si accende (contemporamente al lampeggiatore) in fase di programmazione e durante il moto del cancello.

7) Definizione trimmer

RV1 - Velocità Rallentamento e Regolazione di Potenza

Determine la velocità del cancello in rallentamento e regola la potenza fornita al motore durante la fase a velocità normale.

8) Definizione dip switch (selezione programmii)

Dip switch 1

Stabilisce se l'apparecchiatura deve funzionare con la logica determinata dal dip-switch 2 o in modo condominiale

ON=Condominiale OFF=Influente

Dip switch 2

Stabilisce se l'apparecchiatura deve funzionare con logica passo-passo o in automatico

ON = Automatico OFF=Passo-Passo

Dip switch 3

Esclude il rallentamento in aperture

ON=rallentamento in aperture escludo OFF=rallentamento in apertureabilitato.

Dip switch 4

Abilita o meno la modalità di funzionamento ciclico

ON=modalità ciclico abilitata OFF=modalità ciclico escluda

ITALIANO

9) Definizione tasti programmazione

P1

Tasto per l'insertimento o la cancellazione dei codici radiocommando in memoria

P2

Tasto per l'impostazione del tempo di lavoro del motore

P3

Tasto per l'impostazione del tempo di停下

10) Definizione fusibili di protezione

F1 - Fusibile di rete (5A)

Sconnette l'appareciatura elettronica alla linea di alimentazione di rete in caso di cortocircuito o di anomalia nei consumi di corrente.

F2 - Fusibile bassa tensione (1A)

Protege l'apparecchiatura elettronica in caso di cortocircuito o sovracorrenti verificatesi sulle fotocellule o su altri eventuali dispositivi accessori collegati alla linea di alimentazione 24 Vac.

11) Caratteristiche tecniche

Regolatore di potenza

Regolando il trimmer RV1 è possibile ridurre la potenza fornita al motore durante la fase a velocità normale.

Attenzione : In caso di guasto o anomalia della sched elettronica è possibile che il motore , durante il funzionamento , operi alla massima potenza . E pertanto d'obbligo che venga rispetto la nota 7 riportata nel paragrafo precedente “ limitazioni d'uso “.

Spunto

L'appareciatura fornisce, all'avvio del motore, la potenza massima per circa 1 secondo, dopo il quale, interviene il regolatore di potenza.

Tale caratteristica consente di vincere l'elevata coppia resistente alla partenza del motore.

Radioricevitore

L'appareciata elettronica contiene un radioricevitore bicanale che consente di comandare a distanza il cancello a mezzo radiocommando.

Se il dip switch 4=ON il canale 1 del radioricevitore agisce da Start, nella canale 2 agisce da Start pedonale. Se il dip switch 4=OFF il canale 1 del radioricevitore agisce da Start après, nella canale 2 agisce da Start chiude. Il ricevitore funziona in auto-apprendimento e più memorizzare sino a 12 codici diversi provenienti da vari radiocomandi. É possible indirizzare ciascun codice sul canale desiderato. Il contento della memoria codici è conservato anche in assenza di alimentazione. É possible azzerare il contenegro della memoria codici (svuotamento totale). In alternatively l'appareccchiatura elettronica è predisposta per il collegamento di una eventuale scheda radioricevitore accessoria. Il canale 1 della scheda radioricevitore fa capo ad un contatto elettrico non polarizzato (relè) direttamente collegato all'ingresso di start / start après. Il canale 2 della medesima fa capo ad un contatto elettrico non polarizzato (relè) direttamente collegato all'ingresso start pedonale / start chiude.

Lampeggiatore

La scheda elettronica fornisce un dato ON/OFF (intermittenza) alla lampada con una logica che permette di visualizzare lo stato di funzionamento del cancello.

Lampeggio veloc : segnala la fase di aperture

Lampeggio lento : segnala la fase di chiusura

Luce fissa : segnala che il cancello è fermo in attesa che venga rimioso l'ostacolo che oscura la fotocellula o il fotostop.

L'apparecchiatura fornisce alla lampada un dato ON/OFF (intermittenza), per circa 1 secondo, prima della partenza del motore (preallarme).

ITALIANO

Tempo di lavoro

Il tempo di funzionamento del motore è controllato da un Timer digitale. Se un qualsiasi dato interrompe laCorsa del cancello prima della fine, il Timer si arrasta ed il tempo trascorso è memorizzato. L'apparecchiatura è quindi in grado di stabilire, con una certa approssimazione, il tempo di lavoro parliale necessario per terminare la Corsa del cancello. Questa caratteristica impedisce al motore di rimonere alimentato per un lungo periodo dopo la fine dellaCorsa, riducendo al minimo l'effetto di surriscaldamento.

Importante : La mancanza di alimentazione alla sched elettronica provoca la perdita della posizione memorizzata.

12) Logica di funzionamento

Premessa

L'apparecchiatura elettronica contiene un microprocessore che gestisce la logica di funzionamento del cancello. Durante il funzionamento si distinguuno 4 fasi principali :

Fase precedente al moto

Fase in cui il cancello è in movimento veloce

Fase in cui il cancello è in movimento lento

Fase in cui il cancello è in pausa (aperto)

L'apparecchiatura può gestire tre diverse logiche di funzionamento :

Passo-passo - Si ottiene impostando i dip switch 1=OFF 2=OFF

Automatico - Si ottiene impostando i dip switch 1=OFF 2=ON

Condominiale - Si ottiene impostando i dip switch 1=ON 2=Ininfluente

La logica di funzionamento Condominiale è prioritaria. Se vengono selezionate più logiche contemporaneamente andr in uso quella prioritaria.

Attenzione: L'impostazione della logica di funzionamento (dip switch) cosi come la programmazione dei tempi di lavoro e di pausa deve essere eseguita solamente quando il ciclo di lavoro è completato o deve iniziare (cancello chiuso).

Il ciclo di funzionamento di aperture o chiusura è avviato rispettivamente da un lavoro di Start après o start chiude.

Logica "passo-passo"

A cancello chiuso un dato di start apre da inizio ad un ciclo di aperture. Trascorso il tempo di lavoro del motore la corsa è terminata ed il cancello si arresta. Il ciclo di lavoro è completato (lampeggiatore spento) in attesa di un nuovo dato di start chiude. Fornendo un dato di start après o chiude a corsa non ultimata il cancello si arresta.

Logica "automatico"

A cancello chiuso un dato di start apre da inizio ad un ciclo di aperture. Trascorso il tempo di lavoro del motore la corsa è terminata ed il cancello si arresta dando inizio al periodo di pausa ( lampeggiatore spento ). Trascorso il tempo di pausa il cancello chiude automaticamente. Il ciclo di lavoro è completato al termine della fase di chiusura. Forndeno un dato di start apre o chiude a corsa non ultimata il cancello si arresta. Un dato di start apre o chiude fornito durante la pausa interrompe il ciclo di lavoro ed il cancello non chiude automaticamente.

ITALIANO

Logica "condominiale"

A cancello chiuso un dato di start apre da inizio ad un ciclo di aperture. Trascorso il tempo di lavoro del motore la corsa è terminata ed il cancello si arresta dando inizio al periodo di pausa (lampegliatore spento). Trascorso il tempo di pausa il cancello chiude automaticamente. Il ciclo di lavoro è completato solamente al termine della fase di chiusura. Un dato di start apre o start chiude fornito durante l'aperatura è influiente. Durante la chiusura è operativo solamente il dato di start apre che provoca l'arresto e l'inversione di marcia dopo circa 2 secondi. Un dato di start apre o start chiude fornito durante il tempo di pausa ricarica il medesimo allungando il periodo che precede la chiusura automatica.

Importante : Se I'apertura del cancello è comanda da un orologio è necessario abilitare la logica di funzionamento condominiale.

Note: Le funzioni di start après e start chiude possono essere eseguite tramite due tasti del radiocommando.

Modalità "ciclico" (dip switch 4 = ON )

In modalità ciclicio i comandi di start apre e start chiude assumono rispettivamente la funzione di start e start pedonale. Il commando start pedonale è operativo solamente a cancelllo chiuso. In qualsiasi logica di funzionamento, il commando start pedonale determina l'aperatura del cancelllo per 7 secondi.

Nota : All'inizio di anni ciclo di aperture la serratura elettrica è attenuata quale decimo di secondo ( 0,8 sec ) prima dell'avvio del cancello, ed è disattivata quale decimo di secondo ( 0,4 sec ) dopo la partenza del medesimo.

Qualunque sia la logica di funzionamento in uso, l'intervento dei dispositivi di sicurezza produce gli effetti di seguito descritti :

Stop : Se il dato di stop è attivo impedisce l'avvio di qualsiasti ciclo e rende ininfluenti tutti i dati di start. Un dato di stop fornito durante il moto provoca l'arresto immediato del cancello interrompendo il ciclo di lavoro. Tale condizione persistsiste sino a cheesso è presente. Un dato di stop fornito durante il tempo di pausa interrompe il ciclo di lavoro. Il successivo dato di start chiude da inizio ad un ciclo di chiusura.

Fotocellula: É influente solamente durante la fase di chiusura o nel periodo di pausa. Se un ostacolo oscura la fotocellula durante la chiusura provoca l'arresto e l'inversione di marcia dopo circa 2 secondi. L'intervento della fotocellula durante il tempo di pausa ricarica il medesimo allungando il periodo che precede la chiusura automatica.

Fotostop : Se un ostacolo oscura la cellula fotoelettrica durante il moto, qualunque sia il senso di marcia, o nella fase che precede l'avvio del ciclo di lavoro provoca l'arresto temporaneo del cancello sino a che rimane in tale stato. Il lampeggiatore segnala con luce fissa la condizione anomala. Non appena l'ostacolo è rimioso e la cellula fotoelettrica è libera ha sempre inizio un ciclo di aperture. Tale condizione non è valida solamente quando, una volta completato il ciclo di aperture, un commando di start avvia la fase di chiusura in logica passo - passo. L'intervento del fotostop durante il tempo di pausa ricarica il medesimo allungando il periodo che precede la chiusura automatica.

ITALIANO

13) Caratteristiche elettriche e meccaniche

Dimensioni e Peso : 177 x 247 x 92 mm - 1 Kg

Alimentazione generale: 230 Vac +/- 10%

Potenza assorbita a riposo : 1 W circa

Temperatura di funzionamento : da 0 a + 60 °C

Alimentazione motore monofase : 230Vac 1HP max

Alimentazione lampeggiatore : 230Vac 40W max

Alimentazione luce di cortesia : 230Vac 40W max

Alimentazione serratura elettrica : 12Vac 40W max

Alimentazione accessori : 24Vac 2W max

Regolazione tempo di lavoro motore : da 0 a 250 secondi

Regolazione tempo di停下a : da 2 a 250 secondi

Frequenza di ricezione: 433,92 MHz

attenzione: Non mettere in servizio l'apparecchiatura se i carichi adessa collegati o la tensione di alimentazione non rientrano nei valori limite sopradercriti. Il mancato rispetto vuo causare danni a persone, cose o animali, nei confronti dei quali il costruttore non può essere considerato responsable.

14) Collegamenti elettrici

Sulla scheda si distinguuno 5 connettori elettrici :

1) J3 morsettiera a 6 poli per il collegamento dei dispositivi che operano con la tensione di rete 230Vac (motore, lampeggiatore, luce di cortesia)
2) J4 morsettiera a 13 poli per il collegamento dei dispositivi che operano in bassa tensione (comandi, fotocellule, serratura elettrica, finecorsa ed uscita di alimentazione 24Vac)
3) J2 morsettiera a 2 poli per il collegamento di eventuale antenna radioricevente
4) J1 morsettiera a 3 poli per il collegamento della tensione di rete e del cavo di terra
5) J7 connettore a 10 poli per il collegamento di eventuale scheda radioricevitore

Morsettiera J3

Morsetto 1 - Fase alimentazione 230Vac lampegliatore

Morsetto 2 - Neutro alimentazione 230Vac lampeggiatore e luce di cortesia (polo comune)

Morsetto 3 - Fase alimentazione 230Vac luce di cortesia

Morsetto 4 - Fase afore alimentazione 230Vac motore M1

Morsetto 5 - Fase chiude alimentazione 230Vac motore M1

Morsetto 6 - Neutro alimentazione 230Vac motore M1

Nota : Collegare il condensatore di rifasamento del motore M1 tra i morsetti 4 e 5

ITALIANO

Morsettiera J1

Morsetto 1 - Collegamento cavo di terra
Morsetto 2 - Fase alimentazione di rete 230Vac
Morsetto 3 - Neutro alimentazione di rete 230Vac
Attenzione : Le polarità della tensione di alimentazione devono essere rigorosamente rispetto.

Morsettiera J4

Morsetto 1 - Uscita non disponibile per l'installatore
Morsetto 2 - Alimentazione 12Vac serratura elettrica
Morsetto 3 - Comune alimentazione 24Vac e alimentazione 12Vac serratura elettrica
Morsetto 4 - Alimentazione 24Vac per fotocellule o altri dispositivi
Morsetto 5 - Contatto elettrico normalmente chiuso del Finecorsa di aperture
Morsetto 6 - Contatto elettrico normalmente chiuso del Finecorsa di chiusura
Morsetto 7 - Contatto elettrico normalmente chiuso della cellula fotoelettrica (fotostop)
Morsetto 8 - Morsetto comune di tutti i contatti elettrici relativi ai finecorsa e fotostop
Morsetto 9 - Contatto elettrico normalmente chiuso della Fotocellula
Morsetto 10 - Contatto elettrico normalmente chiuso del pulsante di emergenza (stop)
Morsetto 11 - Contatto elettrico normalmente aperto del pulsante di start après
Morsetto 12 - Morsetto comune di tutti i contatti elettrici relativi ai comandi e fotocellula
Morsetto 13 - Contatto elettrico normalmente aperto del pulsante di start chiude
Important : Gli ingressi normalmente chiusi devono essere ponticellati se non vengono utilizzati.

Morsettiera J2

Morsetto 1 - Collegamento cavo antenna (segnale) per scheda radioricevitore
Morsetto 2 - Collegamento cavo antenna (calza) per scheda radioricevitore

Connettore J7

Morsetto 1 - Contatto elettrico normalmente aperto connesso allo start après
Morsetto 2 - Comune del contatto elettrico normalmente aperto connesso allo start après
Morsetto 3 - Contatto elettrico normalmente aperto connesso allo start chiude
Morsetto 4 - Comune del contatto elettrico normalmente aperto connesso allo start chiude
Morsetto 5 - Negativo alimentazione 12Vac (comune)
Morsetto 6 - Positivo alimentazione 12Vac
Morsetto 7 - Positivo alimentazione 12Vac
Morsetto 8 - Negativo alimentazione 12Vac (comune)
Morsetto 9 - Ingresso antenna (calza)
Morsetto10 - Ingresso antenna (segnale)

ITALIANO

Connessione dispositivi

Cavo alimentazione di rete 230Vac e terra - Morsetti 1,2 e 3 di J1

Attenzione: Il polo di terra del cavo deve obbligatoriamente essere connesso ad un buon riferimento di terra che sta in prossimità del cancelllo.

Motore 1-Morsetti 4,5 e 6 di J3

Lampeggiatore - Morsetti 1 e 2 di J3

Luce di cortesia - Morsetti 2 e 3 di J3

Serratura elettrica - Morsetti 2 e 3 di J4

Alimentazione fotocellule - Morsetti 3 e 4 di J4

Contatto fotocellula NC - Morsetti 9 e 12 di J4

Pulsante di stop NC - Morsetti 10 e 12 di J4

Contatto fotostop NC - Morsetti 7 e 8 di J4

Pulsante di start afore NO - Morsetti 11 e 12 di J4

Pulsante di start chiude NO - Morsetti 12 e 13 di J4

Finecorsa di aperture NC - Morsetti 5 e 8 di J4

Finecorsa di chiusura NC - Morsetti 6 e 8 di J4

Antenna - Morsetti 1 e 2 di J2

Importante : Prima di avviare il cancello verificare che le connessioni alla sched alettrica siano corrette. A tal fine verificare anche la commutazione dei contatti elettrici segnalata dall'accensione e/o spegnimento dei led.

ITALIANO

E) Manutenzione

Attenzione: La manutenzione dell'apparecchiatura deve essere effettuata solo ed esclusivamente da un tecnico specializzato ed autorizzato alla casa costrutrice. Qualsiasi operazione di mantenimento o controllo dell'apparecchiatura deve essere effettuata in assenza di tensione di alimentazione.

Manutenzione ordinaria : Ogni volta che si avverte la necessità e comunque agli 6 mesi si raccomanda di verificare lo stato di funzionamento dell'apparecchiatura.

Manutenzione straordinaria: Se dovessero renderisi necessari interventi non banali sull'apparecchiatura, si raccomanda la rimozione della stessa, per consentire la riparazione in lavoratorio ad opera di tecnici della casa costruttrice o da esta autorizzati.

La casa costrutrice si solleva da qualsiasi responsabilità per la mancata osservanza delle norme sopra descritte.

F) DICHIARAZIONE DI CONFORMITA (Secondo la direttiva EMC EN45014 e la guida 22 dell'ISO).

Ragione sociale e sede del fabbricante :

Descrizione dell'apparecchiatura: Quadro elettronico adibito al dato di 1 motore asincrono monofase 230Vac destinato all'automazione di un cancello.

Modello: CTR31

Norme di riferimento applicate: EN 50081-1, EN 50082-1, EN 55014

Norme di base applicate: EN 61000-3-2, EN 61000-3-3, EN 61000-4-4, EN 61000-4-2, ENV 50140

Laboratorio di prova: Compute

Esito : Positivo

Il fabbricante dichiara che i prodotti sopraelencati sono conformi alle normative previste delle direttive 89/336/EEC, 92/31/EEC, 93/68/EEC sulla compatibilità elettromagnetica.

Data:20-05-2000

ITALIANO

G) Programmazione scheda

Logica Passo-Passo

Posizionare il dip switch 1 e 2 in OFF.
Lo stato degli altri dip switch è ininfluente.

Logica Automatico

Posizionare il dip switch 2 in ON.
Posizionare il dip switch 1 in OFF.
Lo stato degli altri dip switch è ininfluente.

Logica Condominiale
Modalità Ciclico

Posizionare il dip switch 1 in ON.
Lo stato degli altri dip switch è ininfluente.

Posizionare il dip switch 4 in ON.
Lo stato degli altri dip switch è ininfluente.

Esclusione rallentamento in aperture

Posizionare il dip switch 3 in ON.
Lo stato degli altri dip switch è ininfluente.

Apprendimento codici radiocommando : Premere il tasto P1 una volta per inserire un codice di "Start après", premere il tasto P1 due volte per inserire un codice di "Start chiude", premere il tasto P1 tre volte per inserire un codice di "Start pedonale". Ogni pressione del tasto è seguita da un lampeggio di conferma del led DL1. Distanziare di almeno 1 secondo una pressione del tasto P1 alla successiva. Quando il led si accende di luce fissa trasmettere con il radiocommando il codice da apprendere. Attenzione : In modalità Ciclico (dip switch 4 = ON ) i comandi di start après e start chiude assumono rispettovamente la funzione di start e start pedonale.

Cancellazione dei codici in memoria : Premere il tasto P1 sono allo spegnimento del led DL1 (circa dieci secondi).

Impostazione tempo di lavoro : Assicurarsi che il cancello sia completenesse chiuso, in caso contrario posizionarlo manually. Premere il tasto P2 per circa 3 secondi (accensione del led DL1 con luce fissa) fino alla partenza del cancello in apertura a velocità ridotta. In questa fase regolare con il trimmer RV1 la velocità al fine di ottenerile rallentamento desiderato. A completenessa aperture premere nuovamente il tasto P2 ed attendere che il led DL1 ed il lampeggiatore si accendano con luce fissa. Regolare il trimmer RV1 a meta corsa e successivement preme in sequenza il tasto P2 (3 volte) per programmare le seguenti operazioni :

1) avvio motore M1 in chiusura
2) inizio rallentamento motore M1
3) arresto motore M1(fine della corsa e fine della programmazione)
Nota : se all'apparecchiatura è collegato il finecorsa di chiusura non è necessario preme P2 per arrestare il motore.
Impostazione tempo di pausa : Premere il tasto P3 sono all'accensione del led DL1. Far trascorrere il tempo di pausa desiderato e premere nuovamente il tasto P3.

ITALIANO

TABLE OF CONTENTS
