MODE D'EMPLOI CTR31 DUCATI
Le constructeur se réserve le droit d'apporter des modifications ou des améliorations au produit sans aucun préavis. Les éventuelles imprécisions ou erreurs trouvées dans cette édition seront corrigées dans la prochaine édition.
Man. V1.1 07-01-2004
INDICE Generale
A Emploi du tableau électronique 32 B Les limitations d'emploi 32 C Installation 33 D Fonctionnement 33 D.1 Commandes 33 D.2 Dispositifs de sécurité 34 D.3 Sorties 34 D.4 Alimentations 34 D.5 Entrées/sorties accessoires 35 D.6 Signaux optiques 35 D.7 Trimmer 35 D.8 Sélection des programmes 35 D.9 Boutons de programmation 36 D.10 Fusibles de protection 36 D.11 Caractéristiques techniques 36 D.12 Logique de fonctionnement 37 D.13 Caractéristiques électriques et mécaniques 39 D.14 Branchements électriques 39
Entretien 42 Déclaration de conformité 42 Programmation de la carte électronique 43 Schéma général 44
A) - les diverses plages d'application du tableau électronique
Un tableau électronique pour commander 1 moteur asynchrone monophasé alimenté à 230 Vac tout à fait indiqué pour l'automation d'un portail coulissant ou bien d'une porte basculante équipés ou non d'un fin de course.

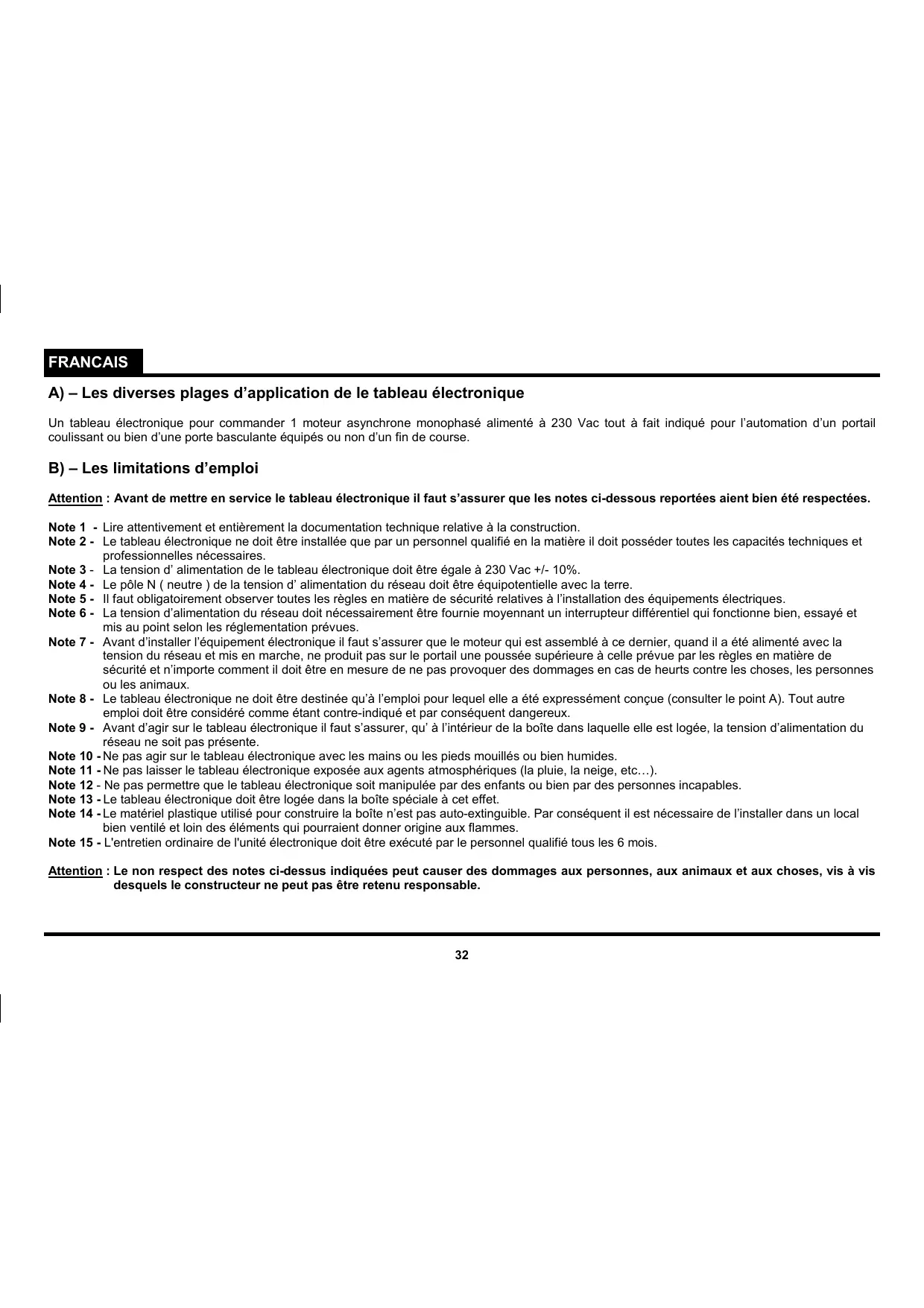

Les limitations d'emploi
Attention : Avant de mesurer en service le tableau électronique, il faut s'assurer que les notes ci-dessous reportées aient bien été respectées.
Note 1 - Lire attentivement et entièrement la documentation technique relative à la construction. Note 2 - Le tableau électronique ne doit être installé que par un personnel qualifié en la matière ; il doit posséder toutes les capacités techniques et professionnelles nécessaires. Note 3 - La tension d'alimentation du tableau électronique doit être égale à 230 Vac +/- 10%. Note 4 - Le pôle N (neutre) de la tension d'alimentation du réseau doit être équipotentiel avec la terre. Note 5 - Il faut obligatoirement observer toutes les règles en matière de sécurité relatives à l'installation des équipements électriques. Note 6 - La tension d'alimentation du réseau doit nécessairement être fournie moyennant un interrupteur différentiel qui fonctionne bien, essayé et mis au point selon les réglementations prévues. Note 7 - Avant d'installer l'équipement électronique, il faut s'assurer que le moteur qui est assemblé à ce dernier, quand il a été alimenté avec la tension du réseau et mis en marche, ne produit pas sur le portail une poussée supérieure à celle prévue par les règles en matière de sécurité et, en tout cas, il doit être en mesure de ne pas provoquer des dommages en cas de choc contre les choses, les personnes ou les animaux. Note 8 - Le tableau électronique ne doit être destinée qu'à l'emploi pour lequel elle a été expressément conçue (consulter le point A). Tout autre emploi doit être considéré comme étant contre-indiqué et par conséquent dangereux. Note 9 - Avant d'agir sur le tableau électronique, il faut s'assurer, qu'à l'intérieur de la boîte dans laquelle elle est logée, la tension d'alimentation du réseau ne soit pas présente. Note 10 - Ne pas agir sur le tableau électronique avec les mains ou les pieds mouillés ou bien humides. Note 11 - Ne pas laisser le tableau électronique exposée aux agents atmosphériques (la pluie, la neige, etc.). Note 12 - Ne pas permettre que le tableau électronique soit manipulée par des enfants ou bien par des personnes incapables. Note 13 - Le tableau électronique doit être logée dans la boîte spéciale à cet effet. Note 14 - Le matériel plastique utilisé pour construire la boîte n'est pas auto-extinguible. Par conséquent, il est nécessaire de l'installer dans un local bien ventilé et loin des éléments qui pourraient donner origine aux flammes. Note 15 - L'entretien ordinaire de l'unité électronique doit être exécuté par le personnel qualifié tous les 6 mois.
Attention: Le non-respect des notes ci-dessus indiquées peut causer des dommages aux personnes, aux animaux et aux choses, vis-à-vis desquels le constructeur ne peut pas être retenu responsable.
C) - l'installation
2) S'assurer que l'équipement électronique soit correctement fixé à la boîte. Dans le cas contraire visser les vis desserrées ou bien ajouter les vis qui manquent. 3) Positionner l'équipement électronique près du portail, afin de réduire au minimum la longueur des fils de jonction au reste de l'installation.
Attention: Pour que le tableau électronique fonctionne correctement, la longueur des fils qui sont branchés à cette dernière ne doit pas dépasser les 10 mètres.
4) Pour avoir une plus grande protection, il est conseillé de positionner le tableau électronique sous un toit ou bien encore, dans un local qui dispose aussi de deux parois latérales. En outre, il est souhaitable, là où cela est possible, d'installer l'équipement électronique à une hauteur non inférieure à 1,5 mètre pour éviter toute manipulation de la part des enfants. 5) Avant de procéder à la fixation, orienter la boîte de façon à ce que la paroi qui contient les châssis soit tournée vers la terre.
Attention: Ne pas fixer la boîte sur des surfaces en bois.
6) Introduire le joint fourni avec l'équipement dans le siège spécial à cet effet en ayant soin que les deux extrémités se joignent dans la position centrale de la paroi qui contient les chaumards. 7) Extraire la partie mobile de la boîte à bornes et effectuer le branchement des fils relatifs à l'installation comme cela est indiqué dans les paragraphes suivants.
1) La définition des commandes
Début - (le dispositif pour faire partir l'ouverture/fermeture)
Il s'agit d'une entrée qui est reliée à un bouton-poussoir qui se trouve à l'extérieur de l'équipement électronique et qui sert à demander l'ouverture ou bien la fermeture du portail. Normalement, à cette entrée on associe un bouton poussoir N. O. à clé.
Départ de piéton (le dispositif pour faire partir l'ouverture/fermeture pour les piétons)
Il s'agit d'une entrée qui est reliée à un bouton-poussoir qui se trouve à l'extérieur de l'équipement électronique et qui sert à demander l'ouverture ou bien la fermeture partielle du portail, afin de ne permettre que le passage des personnes ou des animaux.
Début d'ouverture (le dispositif pour faire partir l'ouverture)
Il s'agit d'une entrée qui est reliée à un bouton-poussoir qui se trouve à l'extérieur de l'équipement électronique et qui sert à demander l'ouverture du portail. Normalement, à cette entrée on associe un bouton-poussoir N. O.
Start fermeture (le dispositif pour faire partir la fermeture)
Il s'agit d'une entrée qui est reliée à un bouton-poussoir qui se trouve à l'extérieur de l'équipement électronique et qui sert à demander la fermeture du portail. Normalement, à cette entrée on associe un bouton-poussoir N.O.
Stop - (arrêt)
Il s'agit d'une entrée qui est reliée à un bouton-poussoir ou bien à un interrupteur qui se trouve à l'extérieur de l'équipement électronique avec lequel on détermine l'arrêt immédiat du portail. Cette commande ne doit être utilisée qu'en cas d'urgence.
La photocellule
Il s'agit d'une entrée qui est reliée à une barrière optique ayant pour objectif celui d'intercepter et de signaler le passage des personnes ou bien des voitures le long du parcours qui traverse le portail ou bien dans la zone qui se trouve près de ce dernier.
La photostop
ll t i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0
Le fin de course pour l'ouverture
Il s'agit d'une entrée qui est reliée à un interrupteur qui se trouve à l'extérieur de l'équipement électronique et qui est actionné quand le portail a terminé sa course d'ouverture. Quand il est actionné, il provoque l'arrêt immédiat du portail.
Le fin de course pour la fermeture
Il s'agit d'une entrée qui est reliée à un interrupteur qui se trouve à l'extérieur de l'équipement électronique et qui est actionné quand le portail a terminé sa course de fermeture. Quand il est actionné, il provoque l'arrêt immédiat du portail.
Le clignotant
C'est la commande ON/OFF d'une lampe qui a pour objectif de prévenir et de signaler visuellement la condition de danger déterminée par le portail en mouvement.
Moteur 1
Il s'agit de sorties pour la commande d'ouverture/fermeture du moteur qui actionne le portail.
La lumière de service
C'est une commande continue pour la lampe qui éclaire la zone tout autour du portail. La lampe reste allumée pendant environ 2 minutes après la fin du cycle. Pendant la durée de la pause et quand le portail est ouvert, la lampe reste toujours allumée.
La serrure électrique
C'est une commande impulsive pour que la serrure électrique se déclenche.
Le réseau 230VAC
Il s'agit d'une entrée pour l'alimentation de la carte électronique.
La basse tension 24VAC
Il s'agit d'une sortie pour l'alimentation des photocellules et/ou des autres éventuels dispositifs accessoires.
La borne +12VDC
Sortie non disponible pour l'installateur.
5) La définition des entrées/sorties accessoires
L'antenne
Il s'agit d'une entrée pour brancher une antenne radio. Il ne faut l'utiliser que si une carte radio-réceptrice est branchée à l'équipement électronique.
6) La définition des signaux optiques
LD6 - Led photocellule (jaune)
Il signale l'état de la barrière optique. Le led s'éteint quand la photocellule est obscurcie par le passage de personnes ou de voitures.
LD5 - Led photostop (jaune)
Il signale l'état de la barrière optique. Le led s'éteint quand la photocellule est obscurcie par le passage de personnes ou de voitures.
LD2 - Led stop (rouge)
Il signale l'état de blocage du portail. La led s'éteint en recevant la commande d'arrêt (état d'urgence).
LD7 - Led start ouverture (vert)
Il s'allume en recevant la commande de start ouverture.
LD8 - Led start fermeture (vert)
Il s'allume en recevant la commande de start fermeture.
LD3 - Led du fin de course ouverture (jaune)
Il signale l'état du fin de course relatif à l'ouverture. Le led s'éteint quand le portail est complètement ouvert.
LD4 - Led du fin de course fermeture (jaune)
Il signale l'état du fin de course relatif à la fermeture. Le led s'éteint quand le portail est complètement fermé.
LD1 - Led de programmation (rouge)
Il s'allume (en même temps que le clignotant) en phase de programmation et pendant le mouvement du portail.
7) La définition du trimmer
RV1 - La vitesse de ralentissement et le régulateur de puissance
Cette fonction détermine la vitesse à laquelle le portail se déplace en phase de ralentissement et il règle la puissance du moteur pendant la phase à la vitesse normale.
8) La définition du dip switch (la sélection des programmes)
Le dip switch
Il établit si le tableau électronique doit fonctionner avec la logique déterminée par le dip switch 2 ou bien en mode copropriété.
ON = mode Copropriété OFF = sans aucune incidence.
Le dip switch 2
Il établit si le tableau électronique doit fonctionner avec la logique pas à pas ou bien en automatique.
ON = En automatique OFF = Pas à Pas
Le dip switch 3
Cette fonction exclut le ralentissement pendant l'ouverture.
ON = Le ralentissement pendant l'ouverture est exclu OFF = Le ralentissement pendant l'ouverture est autorisé
Le dip switch 4
Cette fonction autorise ou n'autorise pas le mode de fonctionnement cyclique.
ON = Le mode cyclique est autorisé OFF = Le mode cyclique est exclu
9) La définition des boutons de programmation
Il s'agit du bouton qui sert à introduire ou à effacer les codes de radiocommande dans la mémoire.
Il s'agit du bouton qui sert à afficher le temps de travail du moteur.
Il s'agit du bouton qui sert à afficher le temps de pause.
F1 - Le fusible d'alimentation du réseau (5A)
Il débranche le tableau électronique de la ligne d'alimentation du réseau en cas de court-circuit ou d'anomalie en ce qui concerne la consommation de courant.
F2 - Le fusible de basse tension (1A)
Il protège le tableau électronique en cas de court-circuit ou de surintensité qui se seraient vérifiés sur les photocellules ou bien sur d'autres eventuels dispositifs accessoires auxiliaires branchés à la ligne d'alimentation 24Vac.
Le régulateur de puissance
En réglant le Trimmer RV1, il est possible de réduire la puissance fournie au moteur pendant la phase à la vitesse normale.
Attention: En cas de panne ou bien d'anomalie de la carte électronique, il est possible que le moteur, pendant le fonctionnement, travaille avec la puissance au maximum. C'est pourquoi il faut absolument respecter la note 7 qui est indiquée dans le paragraphe précédent au point « les limitations d'emploi ».
Le démarrage pour puissance maximale au département
Le tableau électronique fournit, dès la mise en marche du moteur, la puissance maximum pendant environ 1 seconde, au terme de laquelle intervient le régulateur de puissance. Cette caractéristique permet de surmonter le couple élevé négatif qui résiste au démarrage du moteur.
Le récepteur radio
Le tableau électronique contient un récepteur radio à 2 fonctions qui permet de commander à distance le portail à l'aide d'une radiocommande. Si le dip switch 4 = ON, la fonction 1 du récepteur radio agit en tant que Start, tandis que la fonction 2 agit en tant que Start de piéton.
Si le dip switch 4 = OFF, la fonction 1 du récepteur radio agit en tant que Start ouverture, tandis que la fonction 2 agit en tant que Start fermeture. Le récepteur fonctionne en mode d'auto-apprentissage et il peut mémoriser jusqu'à 12 codes différents provenant de diverses radiocommandes. Il est possible d'adresser chaque code sur la fonction désirée. Le contenu de la mémoire des codes est conservé même en absence d'alimentation. Il est possible de mettre à zéro le contenu de la mémoire des codes (vade total). En alternative, le tableau électronique a été conçu pour contenir une carte réceptrice radio accessoire. La fonction 1 de la carte réceptrice radio est branchée à un contact électrique non polarisé (relais) directement connecté à l'entrée du Start / Start ouverture. La fonction 2 de cette dernière est branchée à un contact électrique non polarisé (relais) directement relié à l'entrée du Start de piéton / Start fermeture.
Le clignotant
La carte électronique fournit une commande ON/OFF (à allumage intermittent) à la lampe avec une logique qui permet de visualiser l'état de marche du portail.
Feu clignotant rapide : il signale la phase d'ouverture.
Feu clignotant lent : il signale la phase de fermeture.
Feu fixe : Il signale que le portail est arrêté en attendant que l'obstacle qui obscurcit la photocellule ou bien le photostop soit enlevé.
Le tableau électronique fournit à la lampe une commande ON/OFF (à allumage intermittent), pendant environ 1 seconde, avant le départ du moteur (pré-alarme).
Le temps de travail
Le temps de fonctionnement du moteur est contrôlé par un Timer digital. Si une quelconque commande interrompt la course du portail avant la fin, le Timer s'arrête et le temps qui s'est écoulé est mémorisé. Le tableau électronique est donc en mesure d'établir, avec une certaine approximation, le temps de travail partiel nécessaire pour faire terminer la course du portail. Cette caractéristique empêche le moteur d'être alimenté pendant une longue période après la fin de la course, en réduisant ainsi au minimum l'effet de sur-chauffage.
Très Important : Le manque d'alimentation à la carte électronique provoque la perte de la position mémorisée.
12) La logique de fonctionnement introduction
L'équipement électronique contient un microprocesseur qui gère la logique de fonctionnement du portail. Pendant le fonctionnement, on désigne quatre phases principales :
La phase qui précède le mouvement
La phase au cours de laquelle le portail effectue le mouvement rapidement
La phase au cours de laquelle le portail effectue le mouvement lentement
La phase au cours de laquelle le portail effectue la pause (ouvert)
Le tableau électronique peut : gérer trois logiques de fonctionnement différentes :
Celle du Pas-à-pas - On l'obtient en positionnant les dip switch 1=OFF 2=OFF
Celle Automatique - On l'obtient en positionnant les dip switch 1=OFF 2=ON
Celle dite de Copropriété - On l'obtient en positionnant les dip switch 1=ON 2=sans aucune incidence
La logique de fonctionnement dite de Copropriété est prioritaire. Si l'on sélectionne plusieurs logiques en même temps, ce sera cette prioritaire qui sera mise en service.
Attention: L'affichage de la logique de fonctionnement (dip switch) tout comme la programmation des temps de travail et de pause doivent être effectués seulement quand le cycle de travail est terminé ou bien quand il doit commencer (le portail doit être fermé).
Le cycle de fonctionnement de l'ouverture ou bien de la fermeture est mis en marche par une commande de Start ouverture ou bien Start fermeture.
La logique du pas-à-pas
Quand le portail est fermé, une commande de Start ouverture fait commencer un cycle d'ouverture. Le temps de travail du moteur écoulé, la course est terminée et le portail s'arrête. Le cycle de travail est complété (le clignotant est éteint) en attendant une nouvelle commande de Start fermeture pour la fermeture. En fournissant une commande de Start ouverture ou Start fermeture quand la course n'est pas finie, le portail s'arrête.
La logique automatique
Quand le portail est fermé, une commande de Start ouverture fait commencer un cycle d'ouverture. Le temps de travail du moteur écoulé, la course est terminée et le portail s'arrête en faisant commencer le temps de la pause (le clignotant est allumé). Le temps de la pause écoulé, le portail se ferme automatiquement. Le cycle de travail est complété à la fin de la phase de fermeture. En fournissant une commande de Start ouverture ou Start fermeture quand la course n'est pas finie, le portail s'arrête. Une commande de Start ouverture ou Start fermeture fournie pendant le temps de pause interrompt le cycle du travail et le portail ne se ferme pas automatiquement.
La logique dite de copropriété
Quand le portail est fermé, une commande de Start ouverture fait commencer un cycle d'ouverture. Le temps de travail du moteur écoulé, la course est terminée et le portail s'arrête en faisant commencer le temps de la pause (le clignotant est allumé). Le temps de la pause écoulé, le portail se ferme automatiquement. Le cycle de travail n'est complété qu'à la fin de la phase de fermeture. Une commande de Start ouverture ou Start fermeture fournie pendant la phase d'ouverture est sans incidence. Une commande de Start ouverture fournie pendant la phase de fermeture provoque l'arrêt ainsi que l'inversion de marche après 2 secondes environ. Une commande de Start ouverture ou fermeture fournie pendant le temps de pause recharge ce dernier en prolongeant le temps qui précède la fermeture automatique.
Très important: Si l'ouverture du portail est commandée par une horloge, il faut nécessairement mettre en service la logique de fonctionnement dite de copropriété.
REMARQUE : Les fonctions de Start ouverture et de Start fermeture peuvent être effectuées avec les deux boutons de la radiocommande.
En mode cyclique, les commandes de Start ouverture et de Start fermeture prennent respectivement la fonction de Start et de Start de piéton. La commande Start de piéton n'est opérationnelle que lorsque le portail est fermé. Dans n'importe quelle logique de fonctionnement, la commande Start de piéton détermine l'ouverture du portail pendant 7 secondes.
REMARQUE: Au début de chaque cycle d'ouverture, la serrure électrique est actionnée pendant quelques dixièmes de seconde (0,8 sec.) avant le démarrage du portail et elle est désactivée quelques dixièmes de seconde (0,4 sec.) après le départ de ce dernier.
Quelle que soit la logique de fonctionnement utilisée, l'intervention des dispositifs de sécurité produit les effets décrits ci-dessous :
Stop: Si la commande Stop est mise en service, elle empêche le démarrage de n'importe quel cycle et rend la commande Start sans incidence. Une commande Stop fournie pendant le mouvement provoque l'arrêt immédiat du portail en interrompant le cycle de travail. Cette condition persiste jusqu'à ce qu'elle reste présente. Une commande Stop fournie pendant le temps de la pause interrompt le cycle de travail. La commande successive de Start fermeture fait commencer un cycle de fermeture.
La photocellule : Elle a de l'influence seulement pendant la phase de fermeture ou pendant la durée de la pause. Si un obstacle obscurcit la photocellule pendant la fermeture, il provoque l'arrêt et l'inversion de marche après environ 2 secondes. L'intervention de la photocellule pendant le temps de la pause recharge cette dernière en prolongeant le temps qui précède la fermeture automatique.
Le photostop :
Si un obstacle obscurcit la cellule photoélectrique pendant le mouvement, quelque soit le sens de marche, ou au cours de la phase qui précède le démarrage du cycle de travail, il provoque l'arrêt temporaire du portail jusqu'à ce qu'il reste dans cet état. Le feu clignotant signale avec la lumière fixe la condition anormale. Dès que l'obstacle est enlevé et que la photocellule est libre un cycle d'ouverture commence toujours. Cette condition n'est pas valable quand une commande de Start fait partir la phase de fermeture en logique pas-à-pas et le portail est ouvert. L'intervention du photostop pendant le temps de la pause recharge cette dernière en rallongeant le temps qui précède la fermeture automatique.
13) Les caractéristiques électriques et mécaniques
Dimensions et Poids : 177 x 247 x 92 mm - 1 Kg
Alimentation générale: 230Vac ± 10%
Puissance absorbée au repos : 1W environ
Température de fonctionnement : de 0 à + 60 °C
Alimentation du moteur monophasé : 230Vac 1HP max
Alimentation du clignotant : 230Vac 40W max
Alimentation de la lumière de service : 230Vac 40W max
Alimentation de la serrure électrique : 12 Vac 15W max
Alimentation des accessoires : 24Vac 2W max
Programmation du temps de travail du moteur : de 0 à 250 secondes
Programmation du temps de pause : de 2 à 250 secondes
Fréquence de réception : 433,92 MHz
Attention: Ne pas mettre en marche le tableau électronique si les charges électriques qui sont connectées à elle ou bien si la tension d'alimentation ne rentrent pas dans les valeurs limites ci-dessus indiquées. Le non-respect peut causer des dommages aux personnes, aux animaux et aux choses, vis-à-vis desquels le constructeur ne peut pas être considéré responsable.

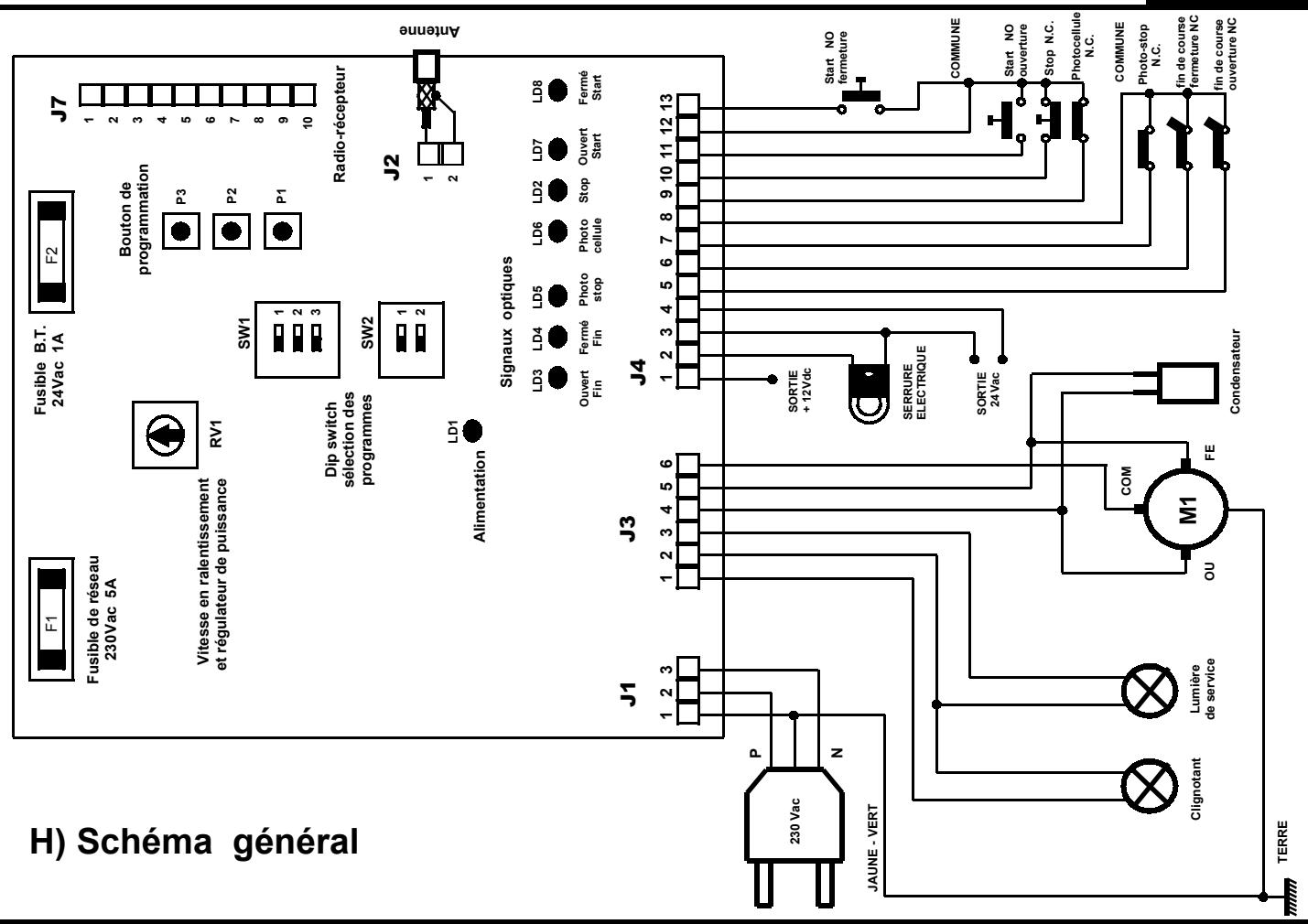

14) Les branchements électriques
Sur la carte on désigne 5 connecteurs électriques :
1) J3 une boîte à bornes ayant 6 pôles pour le branchement des dispositifs qui fonctionnent avec la tension de réseau 230Vac (le moteur, le clignotant, la lumière de service). 2) J4 Une boite à bornes ayant 13 pôles pour le branchement des dispositifs qui fonctionnent en basse tension (les commandes, les photocellules, les fin de course, la serrure électrique et la sortie de l'alimentation 24Vac). 3) J2 Une boîte à bornes ayant 2 pôles pour le branchement du câble de l'antenne. 4) J1 Une boîte à bornes ayant 3 pôles pour le branchement de la tension du réseau ainsi que du câble pour la terre. 5) J7 Un connecteur ayant 10 pôles pour le branchement d'une éventuelle carte réceptrice radio.
Boîte à bornes J1
Borne 1 - Le branchement du câble pour la terre
Borne 2 - La phase d'alimentation du réseau à 230 Vac
Borne 3 - Le neutre d'alimentation du réseau à 230 Vac
Attention : Les polarités de la tension d'alimentation doivent être rigoureusement respectées.
Boîte à bornes J3
Borne 1 – La phase d'alimentation à 230 Vac clignotant
Borne 2 – Le neutre d'alimentation à 230 Vac clignotant et pour la lumière de service
Borne 3 – La phase d'alimentation à 230 Vac pour la lumière de service
Borne 4 - La phase d'ouverture d'alimentation à 230 Vac moteur M1
Borne 5 - La phase de fermeture d'alimentation à 230 Vac moteur M1
Borne 6 - Commune d'alimentation à 230 Vac moteur M1
REMARQUE: Brancher le condensateur du moteur M1 entre les bornes 4 et 5.
Boîte à bornes J4
Borne 1 - Sortie non disponible pour l'installateur
Borne 2 - Alimentation à 12 Vac pour la serrure électrique
Borne 3 – Commune d'alimentation à 24 Vac et d'alimentation à 12 Vac pour la serrure électrique
Borne 4 - Alimentation à 24 Vac pour la photocellule ou d'autres dispositifs
Borne 5 – Le contact électrique normalement fermé du Fin de course ouverture
Borne 6 – Le contact électrique normalement fermé du Fin de course fermeture
Borne 7 - Un contact électrique normalement fermé de la cellule photo-électrique (photostop)
Borne 8 – Une borne commune à tous les contacts électriques relatifs aux fins de course et photostop
Borne 9 – Un contact électrique normalement fermé de la photocellule
Borne 10 - Un contact électrique normalement fermé du bouton poussoir de Stop
Borne 11 – Un contact électrique normalement ouvert du bouton poussoir de Start ouverture
Borne 12 – Une borne commune à tous les contacts électriques relatifs aux commandes et photocellule
Borne 13 – Un contact électrique normalement ouvert du bouton poussoir de Start fermeture
Très important : Les entrées normalement fermées doivent être équipées de ponts électriques si elles ne sont pas utilisées.
Connecteur J7
Borne 1 - Le contact électrique normalement ouvert branché au Start ouverture
Borne 2 - Le contact électrique normalement ouvert branché au Start ouverture (commun)
Borne 3 – Le contact électrique normalement ouvert branché au Start fermeture
Borne 4 - Le contact électrique normalement ouvert branché au Start fermeture (commun)
Borne 5 - Le négatif de l'alimentation a 12 Vdc (commun)
Borne 6 - Le positif de l'alimentation a 12 Vdc
Borne 7 - Le positif de l'alimentation a 12 Vdc
Borne 8 - Le négatif de l'alimentation à 12 Vdc (commun)
Borne 9 - L'entrée de l'antenne (gaine)
Borne 10 - L'entrée de l'antenne (signal)
Boîte à bornes J2
Borne 1 - Le branchement du câble de l'antenne (signal) pour la carte réceptrice radio
Borne 2 - Le branchement du câble de l'antenne (gaine) pour la carte réceptrice radio
La connexion des dispositifs
Le câble d'alimentation du réseau à 230 Vac et terre - Les bornes 1, 2 et 3 de J1
Attention : le pôle de la terre du câble doit obligatoirement être connecté à une bonne référence de terre qui se trouve près du portail.
Moteur 1 - Bornes 4, 5 et 6 de J3
Clignotant - Bornes 1 et 2 de J3
Lumière de service - Bornes 2 et 3 de J3
Serrure électrique - Bornes 2 et 3 de J4
Alimentation des photocellules - Bornes 3 et 4 de J4
Contact de la photocellule NC - Bornes 9 et 12 de J4
Bouton poussoir de Stop NC - Bornes 10 et 12 de J4
Contact du photostop NC - Bornes 7 et 8 de J4
Bouton poussoir de Start ouverture NO - Broches 11 et 12 de J4
Bouton poussoir de Start fermeture NO - Bornes 12 et 13 de J4
Fin de course ouverture NC - Bornes 5 et 8 de J4
Fin de course fermeture NC - Bornes 6 et 8 de J4
Antenne - Bornes 1 et 2 de J2
Très important : Avant de faire démarrer le portail, vérifier si les connexions à la carte électroniques sont correctes. Pour cela, vérifier aussi la commutation des contacts électriques signalée par l'allumage et/ou la coupure des leds.
Entretien
Attention: L'entretien du dispositif doit être effectué exclusivement par un technicien spécialiste autorisé du fabricant.
N'importe quelle opération de l'entretien ou contrôle du dispositif doit être effectuée en l'absence de l'alimentation électrique.
Entretien ordinaire: Chaque fois qu'il est nécessaire et cependant tous les 6 mois est recommandée pour vérifier le fonctionnement du dispositif.
Entretien extraordinaire: En cas de panne, enlever le dispositif et envoyer-le pour la réparation au laboratoire du fabricant ou au laboratoire autorisé.
Le fabricant ne peut pas être considéré responsable du manque d'observance des règles ci-dessus décrites.
F) DECLARATION DE CONFORMITE (SeIon la directive EMC EN45014 et le modele 22 de l'ISO)
Raison sociale et siège du fabricant :
Description du tableau électronique : Il s'agit d'un tableau électrique en mesure de commander 1 moteur asynchrone monophasé à 230 Vac pour l'automation d'un portail.
Modèle: CTR31
Normes de référence appliquées : EN 50081-1, EN 50082-1, EN 55014
Normes de base appliquées : EN 61000-3-2, EN 61000-3-3, EN 61000-4-4, EN 61000-4-2, ENV 50140
Laboratoire pour l'essai: Comptec
Résultat : Positif
Le fabricant déclare que les produits ci-dessus indiqués sont conformes aux réglementations prévues par les directives 89/336/EEC, 92/31/EEC, 93/68/EEC sur la compatibilité électromagnétique.
Date : 20-05-2000
Logique pas-à-pas
Positionner les dip switch 1 et 2 sur OFF. L'état des autres dip switch n'a aucune incidence.
Logique automatique
Positionner le dip switch 2 sur ON. Positionner le dip switch 1 sur OFF. L'état des autres dip switch n'a aucune incidence.
Logique d'exclusion du ralentissement pendant l'ouverture
Positionner le dip switch 3 sur ON. L'état des autres dip switch n'a aucune incidence.
La logique de copropriété
Positionner le dip switch 1 sur ON.
L'état des autres dip switch n'a aucune incidence.
Mode cyclique
Positionner le dip switch 4 sur ON.
L'état des autres dip switch n'a aucune incidence.
Apprentissage des codes de la radiocommande : Appuyer une fois sur le bouton P1 pour introduire un code de Start ouverture, appuyer deux fois sur le bouton P1 pour introduire un code de Start de piéton. Chaque pression effectuée sur le bouton est suivie par un clignotement de confirmation de la part du led DL1. Espacer d'au moins 1 seconde une pression du bouton P1 de la suivante. Quand le led s'allume d'une manière fixe, transmettre avec la radiocommande le code qu'il faut apprendre.
Attention: En mode Cyclique (dip switch 4 = ON) les commandes Start ouverture et Start fermeture prennent respectivement la fonction de Start et de Start de piéton.
L'effacement des codes en mémoire : Appuyer sur le bouton P1 jusqu'à ce que le led DL1 s'éteigne (environ dix secondes).
L'affichage du temps de travail : S'assurer que le portail soit complètement fermé, dans le cas contraire le positionner manuellement. Appuyer sur le bouton P2 pendant environ 3 secondes (allumage du led DL1 avec lumière fixe) jusqu'au départ du portail pour l'ouverture à vitesse réduite. Au cours de cette phase régler à l'aide du Trimmer RV1 la vitesse afin d'obtenir le ralentissement désiré. Quand on a obtenu l'ouverture complète appuyer de nouveau sur le bouton P2 et attendre que le led DL1 et le clignotant s'allument d'une lumière fixe. Régler le trimmer RV1 à la moitié corsé et successivement appuyer en séquence sur le bouton P2 (3 fois) pour programmer les opérations suivantes :
1) Le démarrage du moteur M1 en fermeture 2) Le commencement du ralentissement du moteur M1 3) L'arrêt du moteur M1 (fin de la course et fin de la programmation)
REMARQUE : si le tableau électronique est branchée au fin de course fermeture il n'est pas nécessaire d'appuyer sur P2 pour arrêter le moteur.
L'affichage du temps de la pause : Appuyer sur le bouton P3 jusqu'à ce que le led DL1 s'allume. Faire passer le temps de pause désiré et appuyer à nouveau sur le bouton P3.
