MODE D'EMPLOI CTR18 DUCATI
Le constructeur se reserve le droit d'apporter des modifications ou des améliorations au produit sans aucun préavis. Les évientuelles imprecisions ou erreurs trouvées dans cette édition seront corrigées dans la prochaine édition.
Man.V1.0 22-02-2001
ITALIANO
INDICE GENERALE
A Emploi de le tableau électronique 32
B Les limitations d'emploi 32
C Installation 33
D Fonctionnement 33
D.1 Commandes 33
D.2 Dispositifs de sécurité 33
D.3 Sorties 34
D.4 Alimentations 34
D.5 Entrees/sorties accessoires 34
D.6 Signaux optiques 35
D.7 Trimmer 35
D.8 Sélection des programmes 35
D.9 Fusibles de protection 35
D.10 Caracteristiques techniques 36
D.11 Logique de fonctionnement 37
D.12 Caracteristiques electriques et mécaniques 39
D.13 Branchements electriques 39
E Entretien 42
F Déclaration de conformité 42
G Programmation de la carte électronique 43

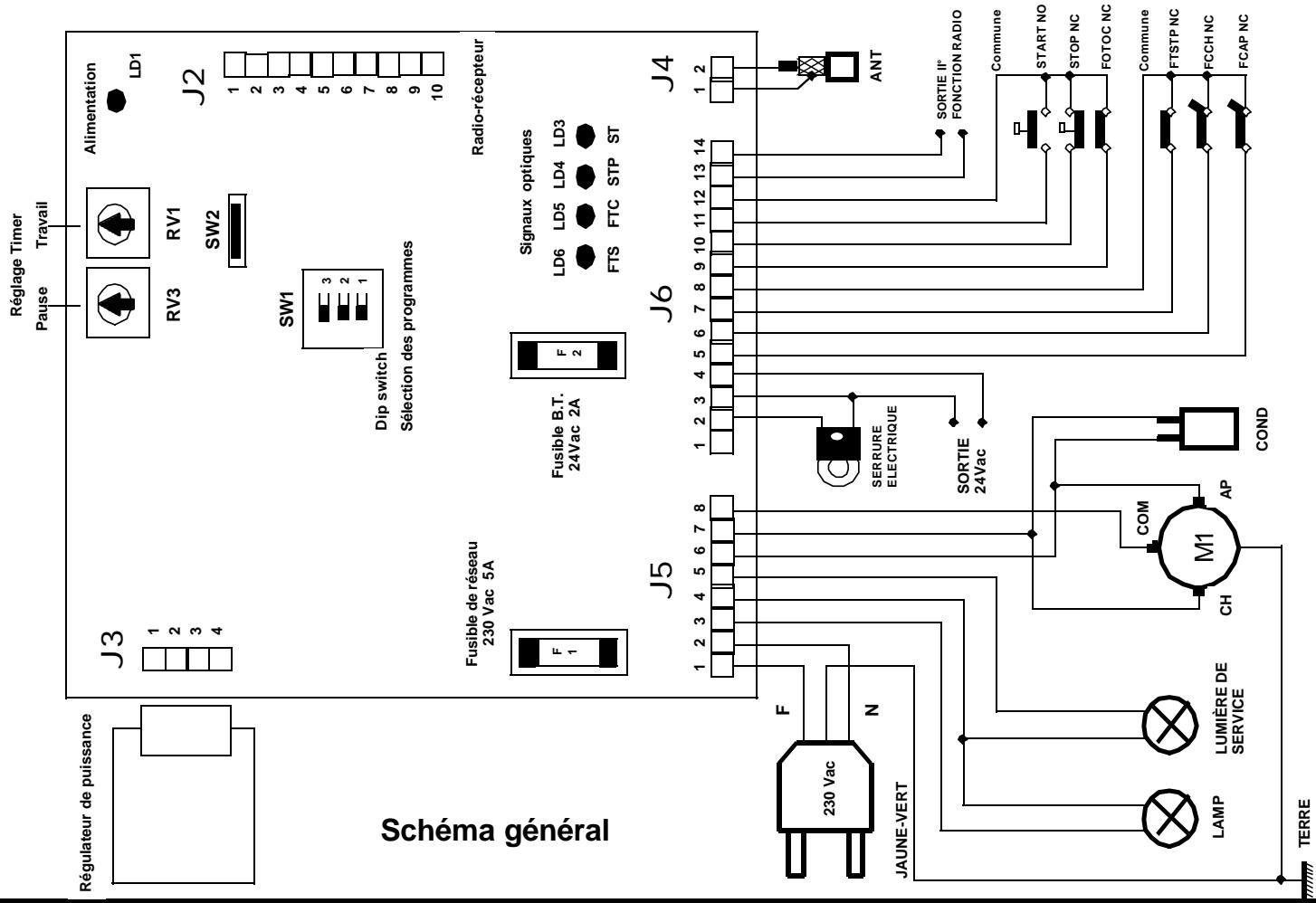

H Schéma général. 44
FRANCAIS
A) - Les diverses plages d'application de le tableau électronique
Un tableau électronique pour commander 1 moteur asynchrone monophasé alimenté à 230 Vac tout à fait indiqué pour l'automation d'un portail coulissant ou bien d'une porte basculante équipés ou non d'un fin de course.
B) - Les limitations d'emploi
Attention : Avant de metre en service le tableau électronique il faut s'assurer que les notes ci-dessous reportées aient bien été respectées.
Note 1 - Lire attentivement et entierement la documentation technique relative à la construction.
Note 2 - Le tableau électronique ne doit être installée que par un personnel qualifié en la matière il doit posseder toutes les capacités techniques et professionnelles nécessaires.
Note 3 - La tension d'alimentation de le tableau électronique doit être égale à 230 Vac +/- 10%.
Note 4 - Le pôle N (neutre) de la tension d'alimentation du réseau doit etre equipotentielle avec la terre.
Note 5 - Il faut obligatoirement observer toutes les règles en matière de sécurité relatives à l'installation des équipements électriques et électroniques.
Note 6 - La tension d'alimentation du réseau doit nécessairement etre fournie moyennant un interrupteur differentiel qui fonctionne bien, essaye et mis au point selon les reglementation prevues.
Note 7 - Avant d'installer l'équipement électronique il faut s'assurer que les moteurs qui sont assemblés à ce dernier, quand ils ont été alimentés avec la tension du réseau et mis en marche, ne produit pas sur le portail une poussée supérieure à cette prévue par les règles en matière de sécurité et n'importe comment il doit être en mesure de ne pas provoquer des dommages en cas de heures contre les choses, les personnes ou les animaux.
Note 8 - Le tableau électronique ne doit être destinée qu'à l'emploi pour lequel elle a été expressément conçue (consulter le point A). Tout autreemploi doit être considéré comme étant contre-indiqué et par conséquent dangereux.
Note 9 - Avant d'agir sur le tableau électronique il faut s'assurer, qu'à l'intérieur de la boîte dans laquelle elle est logée, la tension d'alimentation du réseau ne soit pas présente.
Note 10 - Ne pas agir sur le tableau électronique avec les mains ou les pieds mouillés ou bien humides.
Note 11 - Ne pas laisser le tableau électronique exposée aux agents atmosphériques (la pluie, la neige etc...).
Note 12 - Ne pas permettre que le tableau electronique soit manipulée par des enfants ou bien par des personnes incapables.
Note 13 - Le tableau électronique doit être logée dans la boîte spéciale à cet effet.
Note 14 - Le matériel plastique utilisé pour construire la boîte n'est pas auto-extinguible. Par conséquent il est nécessaire de l'installer dans un local bien ventilé et loin des éléments qui pourrait donner origine aux flammes.
Note 15 - L'entretien ordinaire de l'unité électronique doit être exécuté par le personnel qualifié tous les 6 mois.
Attention: Le non respect des notes ci-dessus indiquées peut causeer des dommages aux personnes, aux animaux et aux choses, vis à vis desquels le constructeur ne peut pas être retenu responsable.
FRANCAIS
C) - L'installation
1)Aprs aven enleve le couvercle en devissant les vis speciales a cet effet, s assurer si tout l'equipement electronique est bien intact. En cas de doute ne pas mettre en marche le tableau electronique et s'aresser a des personnes professionnellement qualifiées en la matière. Les éléments accessoires de la boite (les vis, les joints, les chaumards) ne doivent pas etre laisses à la portee des enfants car ce sont des sources potentielles de danger.
2) S'assurer que l'équipment électronique soit correctement fixé à la boite. Dans le cas contraire visser les vis desserrées ou bien ajouter les vis qui manquent.
3) Positionner l'équipment électronique près du portail, afin de réduire au minimum la longueur des fils de jonction au reste de l'installation. Attention :Pour que le tableau électronique fonctionne correctement la longueur des fils qui sont branchés à cette dernière ne doit pas dépasser les 10 mètres.
4) Pour avoir une plus grande protection, il est conseilé de positionner le tableau électronique sous un toit ou bien et比较好 encore, dans un local qui dispose aussi de deux parois laterales. En outre il est souhaitable, la où cela est possible, d'installer l'équipement électronique à une hauteur non inférieure à 1,5 mère pour éviter toute manipulation de la part des enfants.
5) Avant de proceder à la fixation, orienter la boite de façon à ce que la paroi qui contient les chaumards soit tournée vers la terre.
Attention: Ne pas fixer la boite sur des surfaces en bois.
6) Introduire le joint fourni avec l'équipment dans le siège spécial à cet effet en ayant soin que les deux extrémités se joignent dans la position centrale de la paroi qui contient les chaumards.
7) Extraire la partie mobile de la boite à bornes et effectuer le branchement des fils relatifs à l'installation comme cela est indiqué dans les paragraphs suscept.
D) - Le fonctionnement
1) La définition des commandes
Start - (le dispositif pour faire partir l'ouverture/fermeture)
Il s'agit d'une entrée qui est reliée à un bouton-poussoir qui se trouve à l'extérieur de l'équipement électronique et qui sert à demander l'ouverture ou bien la fermeture du portail. Normalement, à cette entrée on associe un bouton poussoir à clé.
2) La définition des dispositifs de sécurité
Stop-(Arrêt)
ll on détermine l'arrêt immédiat du portail. Cette commande ne doit être utilisée qu'en cas d'urgence.
La photocellule
ll s agit d'une entree qu est reliée a une barriere optique ayant pour objectif celui dinterceptor et de signaler le passage des personnes ou bien des voitures le long du parcours qui traverse le portail ou bien dans la zone qui se trouve pres de ce dernier.
La photostop
ll s agit d une entree qu est reliée a une barriere optique ayant pour objectif celui dintercepter et de signaler le passage des personnes ou bien des voitures le long du parcours qui traverse le portail ou bien dans la zone qui se trouve pres de ce dernier.
FRANCAIS
Le Fin de course pour l'ouverture
ll s agit d une entree qu est reliée a un interrupteur qui se tue a l'exterieur de l'équipement electronique et qui et actionne quand le portail a terminé sa course d'ouverture. Quand il est actionné il provoque l'arrêt immédiat du portail.
Le Fin de course pour la fermeture
ll s agit d une entree qu est reliée a un interrupteur qui se tue a l'extérieur de l'équipment electronique et qui et actionne quand le portail a terminé sa course de fermeture. Quand il est actionné il provoque l'arrêt immédiat du portail.
3) La définition des sorties
Le clignotant
C'est la commande on/off d'une lampe qui a pour objectif celui de prévenir et de signaler visuèlement la condition de danger déterminée par le portail en mouvement.
Moteur 1
Il s'agit de sorties pour la commande d'ouverture/fermeture du moteur qui actionne le portail.
La serrure électrique
C'est une commande impulsive pour que la serrure électrique se déclenché.
La lumière de service
C'est une commande continue pour la lampe qui écaille la zone tout autour du portail. La lampe reste allumée pendant environ 2 minutes après la fin du cycle. Pendant la durée de la pause et quand le portail est ouvert la lampe reste toujours allumée et ce en mode automatique tandis qu'elle s'éteint en mode dénommé de copropriété.
L'électrochaine
Il s'agit d'une commande continue pour que le verrou electrolytique se déclenché. La commande n'est habilitée que pendant le fonctionnement des moteurs.
4) La définition des alimentations
Le reseau 230 Vac
Il s'agit d'une entrée pour l'alimentation de la carte électronique.
La basse tension 24 Vac
Il s'agit d'une sortie pour l'alimentation des photocellules et/ou des autres évventuels disposits accessoires.
La borne +12Vdc
Il s'agit d'une sortie pour l'alimentation de la carte accessoire dénommée " La gestion des feuys".
Attention: Cette sortie doit être utilisée seulement quand on introduit dans le tableaulectronique la carte relative à la gestion des feu.
5) La définition des entrées/sorties accessoires
L'antenne
Il s'agit d'une entrée pour brancher une antennre radioreceptrice. Il ne faut l'utiliser que si une carte radioreceptrice est branchee à l'équipment électronique.
II° fonction radio
C'est une sortie de commande auxiliaire. Il ne faut l'utiliser que si une carte radioreceptrice a 2 fonctions est branchée à l'equipement electronique.
FRANCAIS
6) La définition des signaux optiques
LD5 - Led photocellule (jaune)
Il signale l'etat de la barrière optique. Le led s'eteint quand la photocellule est obscurcie par le passage de personnes ou de voitures.
LD6 - Led photostop (jaune)
Il signale l'etat de la barriere optique. Le led s'eteint quand la photocellule est obscurcie par le passage de personnes ou de voitures.
LD4 - Led stop (rouge)
Il signale l'etat de blocage du portail. Le led s'eteint en receivevant la commande d'arrêt (état d'urgence).
LD3 - Led start (vert)
Il s'allume en receivevant la commande de départ.
LD1 - Led d'alimentation (vert)
Il s'allume quand la carte électronique est alimentée.
7) La définition du trimmer
RV1-Le travail
Cette fonction détermine le temps de fonctionnement du moteur en ouverture ou bien en fermetre.
RV2 - La pause
Cette fonction détermine la durée de la pause du portail avant que s'effectue la fermeture automatique.
8) La définition du dip switch (la seLECTION des programmes)
SW1 - Le dip switch 1
Il établit si le tableau électronique doit fonctionner avec la logique pas à pas ou bien en automatique :
ON = En automatique OFF=Pas à Pas
SW1 - Ledip switch 2
Il établit si le tableau électronique doit fonctionner avec la logique déterminée par le dip switch 1 ou bien en mode copropriétrie :
ON=modeCopropriété OFF=sansaucuneincidence.
SW1 - Le dip switch 3
Il autorise ou n'autorise pas à effectuer la procédure dénommée fermeture immediate.
ON= L'autorisation pour la fermetre immédiate OFF= sans aucune incidence
SW2-Le Dip Fix
Il détermine le mode de fonctionnement de la commande à la sortie sur le borne 5 du connecteur J5.
Le Dip fix ouvert=en mode electrolychaine Le Dip Fix fermé = en mode Lumière de service
9) La définition des fusibles de protection
F1-Le fusible d'alimentation du reseau (5A)
Il débranche le tableau électronique de la ligne d'alimentation du réseau en cas de court-circuit ou d'anomalie en ce qui concerne la consommation de courant.
F2 - Le fusible de basse tension - services (2A)
Il protège le tableau électronique en cas de court-circuit ou de surintensité qui se seraient vérifiés sur les photocellules, sur la serrure électrique ou bien sur autres évventuels dispositifs accessoires auxiliaires branchés à la ligne d'alimentation 24 Vac.
FRANCAIS
10) Les caractéristiques techniques
Le régulateur de puissance
Le tableau électronique est consque pour le branchement d'une éventuelle carte accessoire dénommée régulateur de puissance avec laquelle il est possible de réduire la puissance fournie à le moteur.
Attention : En cas de panne ou bien d'anomalie de la carte régulateur de puissance il est possible que le moteur, pendant le fonctionnement, travail avec la puissance au maximum. C'est pourquoi il faut absolument respecter la note 7 qui est indiquee dans le paragraphe precedent au point « les limitations d'emploi » .
Le démarrage pour puissance maximum au département
Le tableau électronique fournit,ès la mise en marche du moteur,la puissance maximum pendant environ 1 seconde, au terme de laquelle intervient l'eventuelle carte régulateur de puissance à laquelle il est branché. Cette caractéristique permet de surmonter le couple élevé négatif qui résiste au démarrage du moteur.
Le Récépteur radio
Le tableau électronique a été conçue pour contirn un récepteur radio à 2 fonctions qui permet de commander à distance le portail à l'aide d'une radiocommande. La fonction 1 de la carte réceptrice radio est branchée à un contact électrique non polarisé (relais) directement connecté à l'entrée du Start. La fonction 2 de cette dernière et branchée à un contact électrique non polarisé (relais) directement relié à la sortie de la II° fonction radio.
Le clignotant
La carte électronique fournit une commande on/off (à allumage intermittent) à la lampe avec une logique qui permet de visualiser l'état de marche du portail.
Feu clignotant rapide: il signale la phase d'ouverture.
Feu clignotant lent : il signale la phase de fermeture.
Feu fixe : il signale que le portail est arrêté pendant la durée de la pause qui précède la phase de fermeture en logique automatique.
Le tableaulectroniquefournit àla lampe une commande d'allumage fixe,pendant environ 1,5 seconde,avant le départ du moteur (pré-alarme).
Le temps de travail
Le temps de fonctionnement du moteur est controlé par un Timer digitale. Pour avoir un fonctionnement correct de l'automation il faut afficher le temps de travail de façon à ce qu'il soit légarement supérieur (2 secondes minimum) au temps réel de course du portail. Attention : Cette précaution protège le moteur en cas de mauvais fonctionnement des fin de course. Si unequelconque commande interrompt la course du portail avant la fin, le Timer s'arrête et le temps qui s'est écoué est mémorisé. Le tableau électronique est donc en mesure d'étabir, avec une certaine approximation, le temps de travail partiel nécessaire pour faire terminer la course du portail. Dans le manque des fin de course, cette caractéristique empêche au moteur d'être alimenté pendant une longue période après la fin de la course, en réduisant ainsi au minimum l'effect de surchauffage.
Très Important : Le manque d'alimentation à la carte électronique provoque la perte de la position méorisé.
La fermetre immédiate
ll est possible d'autoriser ou bien de ne pas autoriser la réalisation de la procedure de fermeture immediate . Normalement on l'utilise quand on veut que le portail se ferme des que I'on a depassé la barrière optique (photocellule) qui se trouve le long du parcours de la traversée.
Attention: Cette procédure ne doit pas être activée quand on utilise la logique de fonctionnement dite de copropriété.
FRANCAIS
La gestion des feuix
Avec quelques cables électriques seulement, il est possible de brancher à le tableau électronique une carte électronique pour la gestion d'un feu ayant deux couleurs (verte et rouge). La logique de fonctionnement des yeux est la suivante :
1) Les feuels sont eteints quand le portail est fermé.
2) Le feu rouge est allumé au cours du mouvement du portail.
3) Le feu vert est allumé quand le portail est ouvert.
11) La logique de fonctionnement
Introduction
L'équipmentlectronique contient un microprocesseur qui gère la logique de fonctionnement du portail. Pendant le fonctionnement on désigne trois phases principales
La phase qui précède le mouvement
La phase au cours de laquelle le portail effectue le mouvement
La phase au cours de laquelle le portail effectue la pause (ouvert)
Le tableau électronique peut:gérer troislogiques de fonctionnement différentes:
Celle du Pas-à-pas - On l'obtient en positionnant les dip switch 1=OFF 2=OFF
Celle Automatique - On l'obtient en positionnant les dip switch 1=ON 2=OFF
Celle dite de Copropriété - On l'obtient en positionnant les dip switch 1= sans aucune incidence 2=ON
La logique de fonctionnement dite de Copropriété est prioritaire. Si l'on seLECTIONne plusieurs logiques en même temps ce sera cette prioritaire qui sera mise en service.
Attention : L'affichage de la logique de fonctionnement (dip switch) tout comme la programmation des temps de travail et de pause doivent etre effectuels seulement quand le cycle de travail est terminé ou bien quand il doit commencer (le portail doit etre fermé).
Le cycle de fonctionnement de l'ouverture ou bien de la fermetre est mis en marche par une commande de Start.
Trés importante : La première commande de Start fournie après avoir alimenté la carte électronique détermine toujours le démarrage d'un cycle d'ouverture quelque soit la logique sélectionnée.
La logique du pas-à-pas
Après avoir fouri la tension d'alimentation à la carte électronique, la première commande de Start fait commencer un cycle d'ouverture. Le temps de travail écoué pour le moteur la course est terminée et le portail s'arrête. Le cycle de travail est complété (le clignotant est étéint) en attendant une nouvelle commande de Start pour la fermeture. En fournissant une commande de Start quand la course n'est pas finie le portail s'arrête. Une commande successive de Start détermine l'inversion du mouvement.
FRANCAIS
La logique automatique
Après avoir foumi la tension d'alimentation à la carte électronique, la première commande de Start fait commencer un cycle d'ouverture. Le temps de travail écoué pour le moteur la course est terminée et le portail s'arrête en faisant commencer le temps de la pause (le clignotant avec la lumière fixe). Le temps de la pause écoué, le portail se ferme automatiquement. Le cycle de travail est complété à la fin de la phase de fermeture (le clignotant est étéint). En fournissant une commande de Start quand la course n'est pas finie le portail s'arrête. Une commande successive de Start détermine l'inversion du mouvement. Une commande de Start fournie pendant le temps de pause interrompt le cycle du travail (le clignotant est étéint) et le portail ne se ferme pas automatiquement. Une commande successive de Start met en route un cycle de fermeture.
La logique dite de copropriété
Après avoir fouri la tension d'alimentation à la carte électronique, la première commande de Start fait commencer un cycle d'ouverture. Le temps de travail écoué pour le moteur la course est terminée et le portail s'arrête en faisant commencer le temps de la pause (le clignotant est étient). Le temps de la pause écoué, le portail se ferme automatiquement. Le cycle de travail n'est complété qu'à la fin de la phase de fermeture. Une commande de Start fournie pendant la phase d'ouverture est sans incidence. Une commande de Start fournie pendant la phase de fermeture provoque l'accrit ainsi que l'inversion de marche après 1,5 seconde environ. Une commande de Start fournie pendant le temps de pause recharge ce dernier en prolonguant le temps qui précède la fermeture automatique.
Très important : Si l'ouverture du portail est commandée par une horloge il faut nécessairementmettre en service la logique de fonctionnement dite de copropriété.
La fermetre immédiate
En phase d'ouverture ou pendant la durée de la pause, après avoir dépassé la photocellule, elle provoque l'arrêt et, après 1,5 seconde, la fermeture immediate du portail.
REMARQUE: Au début de chaque cycle d'ouverture la serrure électrique est actionnée pendant quelques dixièmes de seconde (0,8 sec.) avant le démarrage du portail et elle est désactivée quelques dixièmes de seconde (0,4 sec.) après le départ de ce dernier.
Quelque soit la logique de fonctionnement utilisee, l'intervention des dispositifs de securite produit les effets decrits ci-dessous :
Stop: Si la commande Stop est mise en service, elle empêche le démarrage de n'importe quel cycle et rend la commande Start sans incidence. Une commande Stop fournie pendant le mouvement provoque l'arrêt immédiat du portail en interrompant le cycle de travail. Cette condition persiste jusqu'à ce qu'elle reste présente. ÀpRES une commande Stop, la commande successive de Start fait toujours partir un cycle d'ouverture.
Une commande Stop fournie pendant le temps de la pause interrompt le cycle de travail. La commande successive de Start fait commencer un cycle de fermeture.
La photocellule : Elle a de l'influence seulement pendant la phase de fermeture ou pendant la durée de la pause. Si un obstacle obscurcit la photocellule pendant la fermeture, il provoque l'arrêt et l'inversion de marche après environ 1,5 seconde. L'intervention de la photocellule pendant le temps de la pause recharge cette dernière en prolongeant le temps qui precede la fermeture automatique.
Le photostop: Si un obstacle obscurcit la cellule photoelectrique pendant le mouvement, quelque soit le sens de marche, ou au cours de la phase qui precede le démarrage du cycle de travail, il provoque l'arrêt-temporaire du portail jusqu'à ce qu'il reste dans cet état. Le feu clignotant signale avec la lumière fixe la condition anormale. Dès que l'obstacle est enlevé et que la photocellule est libre un cycle d'ouverture commence toujours. Cette condition n'est pas valable quand une commande de Start fait partir la phase de fermeture en logique pas-à-pas et le portail est ouvert. L'intervention du photostop pendant le temps de la pause recharge cette dernière en rallongeant le temps qui precede la fermeture automatique.
FRANCAIS
12) Les caractéristiques électriques et mécaniques
Dimensions et Poids : 177 x 247 x 92 mm - 1,2 Kg
Alimentation générale : 230 Vac +/- 10%
Puisance absorbee au repos : 1 W environ
Température de fonctionnement : de 0 à + 60 °C
Alimentation du moteur monophasé : 230 Vac 1 HP max
Alimentation du clignotant : 230 Vac 40 W max
Alimentation de la serrure électrique : 12 Vac 15 W max
Alimentation des accessoires: 24 Vac 6W max
Caracteristiques du contact relais II° fonction radio : 24 Vac 0,5 A max
Réglage du temps de travail du moteur: de 0 à 100 secondes
Réglage du temps de pause : de 2 à 100 secondes
Attention: Ne pasmetre en marche le tableau électronique si les charges électriques qui sont connectées à elle ou bien si la tension d'alimentation ne rentrent pas dans les valeurs limites ci-dessus indiquées. Le non respect peut cause des dommages aux personnes, aux animaux et aux choses, vis à vis desquels le constructeur ne peut pas être considéré responsable
13) Les branchements électriques
Sur la carte on désigne 5 connecteurs électriques :
1) J5 une boite à bornes ayant 8 pôles pour le branchement des dispositifs qui fonctionnent avec la tension de réseau 230 Vac (le moteur, le clignotant, la lumière de service et le cable du réseau).
2) J6 une boite à bornes ayant 14 pôles pour le branchement des dispositifs qui fonctionnent en masse tension (les commandes, les dispositifs de sécurité, l'électroserrure et la sortie de l'alimentation 24 Vac).
3) J3 un connecteur ayant 4 pôles pour le branchement d'une éventuelle carte pour la régulation de la puissance.
4) J4 une boite à bornes ayant 2 pôles pour le branchement du cable de l'antenne.
5) J2 un connecteur ayant 10 pôles pour le branchement d'une éventuelle carte réceptrice radio.
Boite à bornes J5
Borne 1 - La phase d'alimentation du réseau à 230 Vac
Borne 2 - Le neutre d'alimentation du réseau à 230 Vac
Attention : Les polarités de la tension d'alimentation doivent être rigoureusement respectées.
Borne 3 – La phase d'alimentation à 230 Vac clignotant
Borne 4 – Le neutre d'alimentation à 230 Vac clignotant et pour la lumière de service
Borne 5 – La phase d'alimentation à 230 Vac pour la lumière de service ou bien l'électro-chaine
Borne 6 - La phase ouverture d'alimentation à 230 Vac moteur M1
Borne 7 – La phase fermeture d'alimentation à 230 Vac moteur M1
Borne 8 - Commune d'alimentation à 230 Vac moteur M1
REMARQUE: Brancher le condensateur du moteur M1 entre les bornes 6 et 7
FRANCAIS
Boite à bornes J6
Borne 1 - Alimentation positif à 12 Vdc+ de la carte électronique pour la gestion d'un feu
Borne 2 - Alimentation à 12 Vac pour la serrure électrique
Borne 3 - Commune d'alimentation à 24 Vac et d'alimentation à 12 Vac pour la serrure électrique
Borne 4 – Alimentation à 24 Vac pour la photocellule ou d'autres dispositifs
Borne 5 – Le contact électrique normalement fermé du Fin de course ouverture
Borne 6 – Le contact électrique normalement fermé du Fin de course fermeture
Borne 7 - Un contactélectrique normalement fermé de la cellule photo-électrique (photostop)
Borne 8 – Une borne commune à tous les contacts électriques relatifs aux fin de course et photostop
Borne 9 - Un contact électrique normalement fermé de la photocellule
Borne 10 – Un contact électrique normalement fermé du bouton poussoir de Stop
Borne 11 – Un contact électrique normalement ouvert du bouton poussoir de Start
Borne 12 – Une borne commune à tous les contacts électriques relatifs aux commandes et photocellule
Borne 13 - Le contact électrique normalement ouvert de la II° fonction radio (sortie)
Borne 14 - Le contact électrique normalement ouvert de la II^ fonction radio (sortie)
Trs important : Les entrées normalement fermées doivent être équipées de ponts électriques si elles ne sont pas utilisées. )
Boite à bornes J4
Borne 1 – Le branchement du cable de l'antenne ( gaine) pour la carte réceptrice radio
Borne 2 - Le branchement du cable de l'antenne ( signal) pour la carte réceptrice radio
Connecteur J3
Borne 1 - Commune d'alimentation à 230 Vac moteurs M1
Borne 2 – Commune d'alimentation à 230 Vac moteurs M1
Borne 3 - Commune d'alimentation à 230 Vac moteurs M1
Borne 4 - Le neutre d'alimentation du réseau à 230 Vac
Trs important : Si I'on ne branche pas la carte regulatrice de puissance il faut obligatoirement effectuer des ponts electriques avec les bornes 3 et 4 du connecteur J3 en se servant d'un faston isolée de 4 mm.
FRANCAIS
Connecteur J2
Borne 1 - Le contact électrique normalement ouvert branché au Start
Borne 2 - Le contact électrique normalement ouvert branché au Start (commun)
Borne 3 - Le contact électrique normalement ouvert branché au la sortie II° fonction radio
Borne 4 – Le contact électrique normalement ouvert branché au la sortie II° fonction radio
Borne 5 - L'alimentation à 24 Vac (commun)
Borne 6 - L'alimentation à 24 Vac
Borne 7 - L'alimentation à 24 Vac
Borne 8 - L'alimentation à 24 Vac (commun)
Borne 9 - L'entrée de l'antenne (gaine)
Borne 10 - L'entrée de l'antenne (signal)
La connexion des dispositifs
Le cable d'alimentation du réseau à 230 Vac et terre - Les bornes 1,2 de J5
Attention : le pôle de la terre du cable doit obligatoirement être connecté à une bonne référence de terre qui se trouve près du portail.
Moteur 1 - Bornes 6,7 et 8 de J5
Clignotant - Bornes 3 et 4 de J5
Lumière de service - Bornes 4 et 5 de J5
Electro-chaine - Bornes 4 et 5 de J5
Serrure électrique - Bornes 2 et 3 de J6
Alimentation des photocellules - Bornes 3 et 4 de J6
Contact de la photocellule NC - Bornes 9 et 12 de J6
Bouton poussoir de Stop NC - Bornes 10 et 12 de J6
Contact du photostop NC - Bornes 7 et 8 de J6
Bouton poussoir de Start NO - Bornes 11 et 12 de J6
Fin de course ouverture NC - Bornes 5 et 8 de J6
Fin de course fermeture NC - Bornes 6 et 8 de J6
Antenne - Bornes 1 et 2 de J4
Trs important : Avant de faire demarrer le portail vérifier si les connexions à la carte electroniques sont correctes. Pour cela vérifier aussi la commutation des contacts electriques signalée par l'allumage et/ou la coupure des leds.
FRANCAIS
E) ENTRETIEN
Attention: L'entretien du dispositif doit être effectué seulement et exclusivement par un technicien spécialisé autorisé du fabricant. N'importe que la opération de l'entretien ou contrôle du dispositif doit être effectuee en l'absence de l'alimentation electrique.
Entretien ordinaire: Chaque fois qu'il est nécessaire et cependant tous les 6 mois est recommendée pour vérifier le fonctionnement du dispositif. Entretien extraordinaire: En cas de panne, enlever le dispositif et envoyer-le pour la réparation au laboratoire du fabricant ou au laboratoire autorisé.
Le fabricant ne peut pas etre considere responsable du manque d'observance des regles au-dessus de decrit.
F) DECLARATION DE CONFORMITE (Seion la directive EMC EN45014 et le modele 22 de l'ISO)
Raison sociale et siège du fabricant : Leb electronics s.r.l. Via Valle Maria , 55/a 46040 Casalmoro (MN) Italia
Description de le tableau électronique : Il s'agit d'un Tableau électrique en mesure de commander 1 moteur asynchrone monophasé à 230 Vac pour l'automation d'un portail.
Modèle: CTR18.03
Normes de reférence appliquées : EN 50081-1, EN 50082-1, EN 55014
Normes de base appliquées : EN 61000-3-2, EN 61000-3-3, EN 61000-4-4, EN 61000-4-2, ENV 50140
Laboratoire pour l'essay : Intek s.p.a
Résultat : Positif
Le fabricant declare que les produits ci-dessus indiques sont conformes aux reglementations prevues par les directives 89/336/EEC, 92/31/EEC, 93/68/EEC sur la compatibilité electromagnétique.
Casalmoro, 01-01-2000
FRANCAIS
G) Programmation de la carte électronique
Logique Pas-à-Pas
ON OFF
Positionner les dip switch 1 et 2 sur OFF L'etat de dip switch 3 n'a aucune incidence
La logique de copropriété
ON OFF
L'etat de dip switch 1 n'a aucune incidence Positionner le dip switch 2 sur ON L'etat de dip switch 3 n'a aucune incidence
Logique Automatique
ON OFF
Positionner le dip switch 1 sur ON Positionner le dip switch 2 sur OFF L'etat de dip switch 3 n'a aucune incidence
Logique de la fermetre immédiate
ON OFF
L'etat de dip switch 1 n'a aucune incidence L'etat de dip switch 2 n'a aucune incidence Positionner le dip switch 3 sur ON
Logique electro-chaine / lithium de service
SW2 Ouvert
SW2Fermé
Pour lancer la logique Lumière de service fermer le switch SW2.
Pour lancer la logique électro-chaine ouvrir le switch SW2.
FRANCAIS
