| Type de produit | Carte électronique pour commande de 1 ou 2 moteurs asynchrones monophasés 230 Vac |
| Dimensions (L × H × P) | 177 × 247 × 92 mm |
| Poids | 1,2 kg |
| Alimentation générale | 230 Vac +/- 10% |
| Puissance absorbée au repos | Environ 1 W |
| Température de fonctionnement | 0 à +60 °C |
| Alimentation des moteurs | 230 Vac, 1 HP max |
| Alimentation du clignotant | 230 Vac, 40 W max |
| Alimentation de la lumière de service | 230 Vac, 40 W max |
| Alimentation de la lampe témoin portail ouvert | 230 Vac, 40 W max |
| Alimentation de la serrure électrique | 12 Vac, 15 W max |
| Alimentation des accessoires | 24 Vac, 0,5 A max |
| Programmation du temps de travail des moteurs | 0 à 250 secondes |
| Programmation du temps de pause | 2 à 250 secondes |
| Programmation du déphasage (retard moteur M2) | 0 à 25 secondes |
| Fréquence de réception radio | 433,92 MHz |
| Fusibles de protection | F1 : 5A (réseau), F2 : 1A (basse tension) |
| Fonctions principales | Start, Start piéton, Stop, Photocellule, Photostop, Clignotant, Lumière de service, Lampe témoin, Serrure électrique, Récepteur radio 2 fonctions |
| Logiques de fonctionnement | Pas-à-pas, Automatique, Copropriété, Battant unique |
| Entretien | Tous les 6 mois par personnel qualifié, couper l'alimentation avant intervention |
| Sécurité | Respecter les limitations d'emploi : installation par professionnel, interrupteur différentiel, mise à la terre, ne pas utiliser dans des conditions humides |
| Pièces détachées et réparabilité | En cas de panne, envoyer l'appareil au fabricant ou laboratoire agréé |
FOIRE AUX QUESTIONS - CTR32 DUCATI
- Pas-à-pas : DIP1=OFF, DIP2=OFF
- Automatique : DIP1=OFF, DIP2=ON
- Copropriété : DIP1=ON, DIP2=sans incidence.
Le portail doit être fermé avant toute modification.
- F1 (5A) sur l'alimentation réseau 230 Vac
- F2 (1A) sur l'alimentation basse tension 24 Vac pour les accessoires. Remplacer par un fusible de même valeur.
DL2 (jaune) : état du photostop – s'éteint si obstacle.
DL4 (rouge) : état du stop – s'éteint en réception de commande stop.
DL6 (vert) : allumé lors d'un start.
DL5 (vert) : allumé lors d'un start piéton.
DL1 (rouge) : allumé en programmation ou pendant le mouvement du portail.
Questions des utilisateurs sur CTR32 DUCATI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Carte électronique au format PDF gratuitement ! Retrouvez votre notice CTR32 - DUCATI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CTR32 de la marque DUCATI.
MODE D'EMPLOI CTR32 DUCATI
Le constructeur se reserve le droit d'apporter des modifications ou des améliorations au produit sans aucun préavis. Les évientuelles imprecisions ou erreurs trouvées dans cette édition seront corrigées dans la prochaine édition.
Man.V1.1 07-01-2004
ITALIANO
INDICE GENERALE
A Emploi de le tableau électronique 32
B Les limitations d'emploi 32
C Installation 33
D Fonctionnement 33
D.1 Commandes 33
D.2 Dispositifs de sécurité 33
D.3 Sorties 34
D.4 Alimentations 34
D.5 Entrées/sorties accessoires 34
D.6 Signaux optiques 34
D.7 Trimmer 35
D.8 Sélection des programmes 35
D.9 Boutons de programmation 35
D.10 Fusibles de protection 35
D.11 Caracteristiques techniques 36
D.12 Logique de fonctionnement 37
D.13 Caracteristiques electriques et mécaniques 39
D.14 Branchements electriques 39
E Entretien 42
F Déclaration de conformité 42
G Programmation de la carte électronique 43

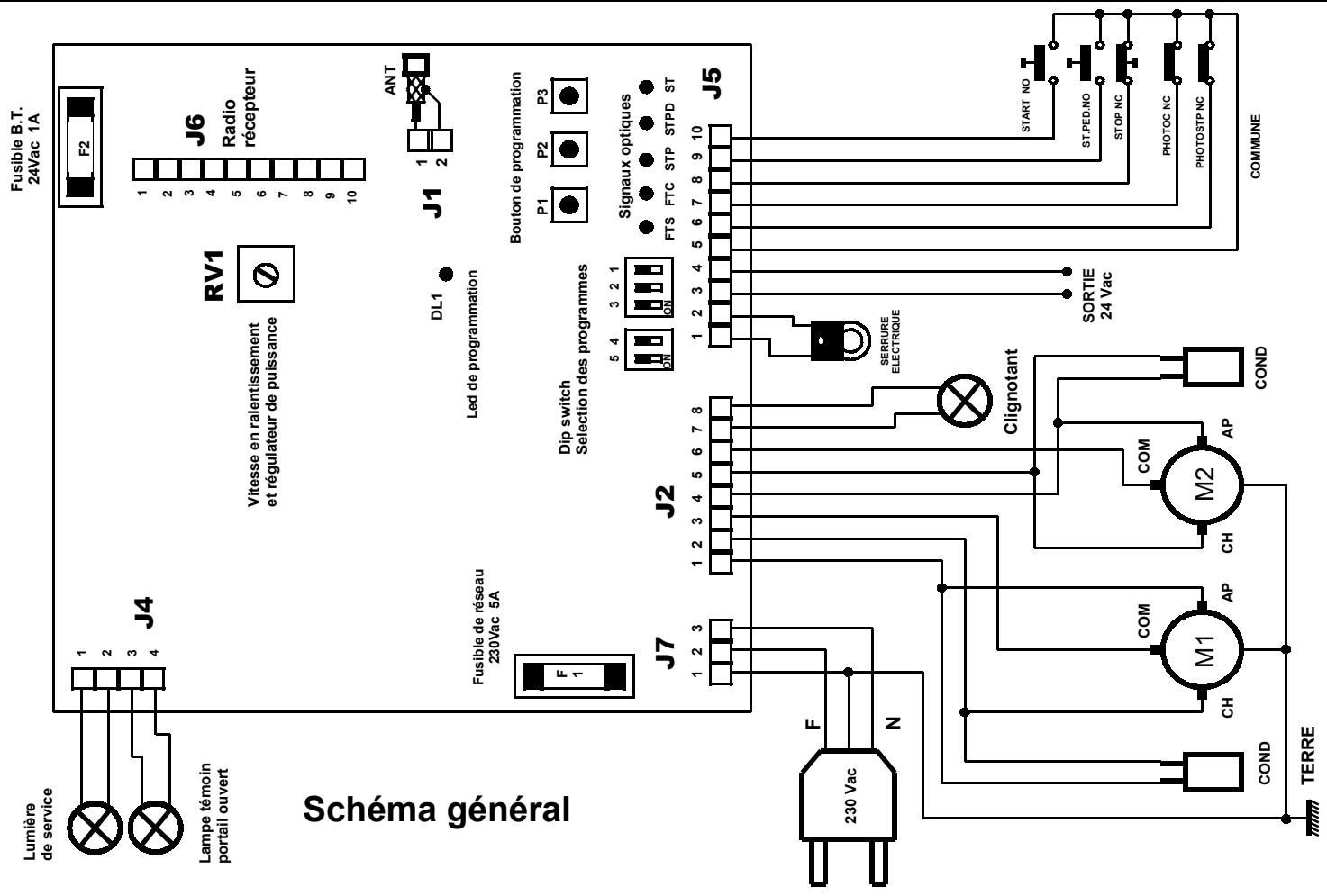

H Schema general 44
FRANCAIS

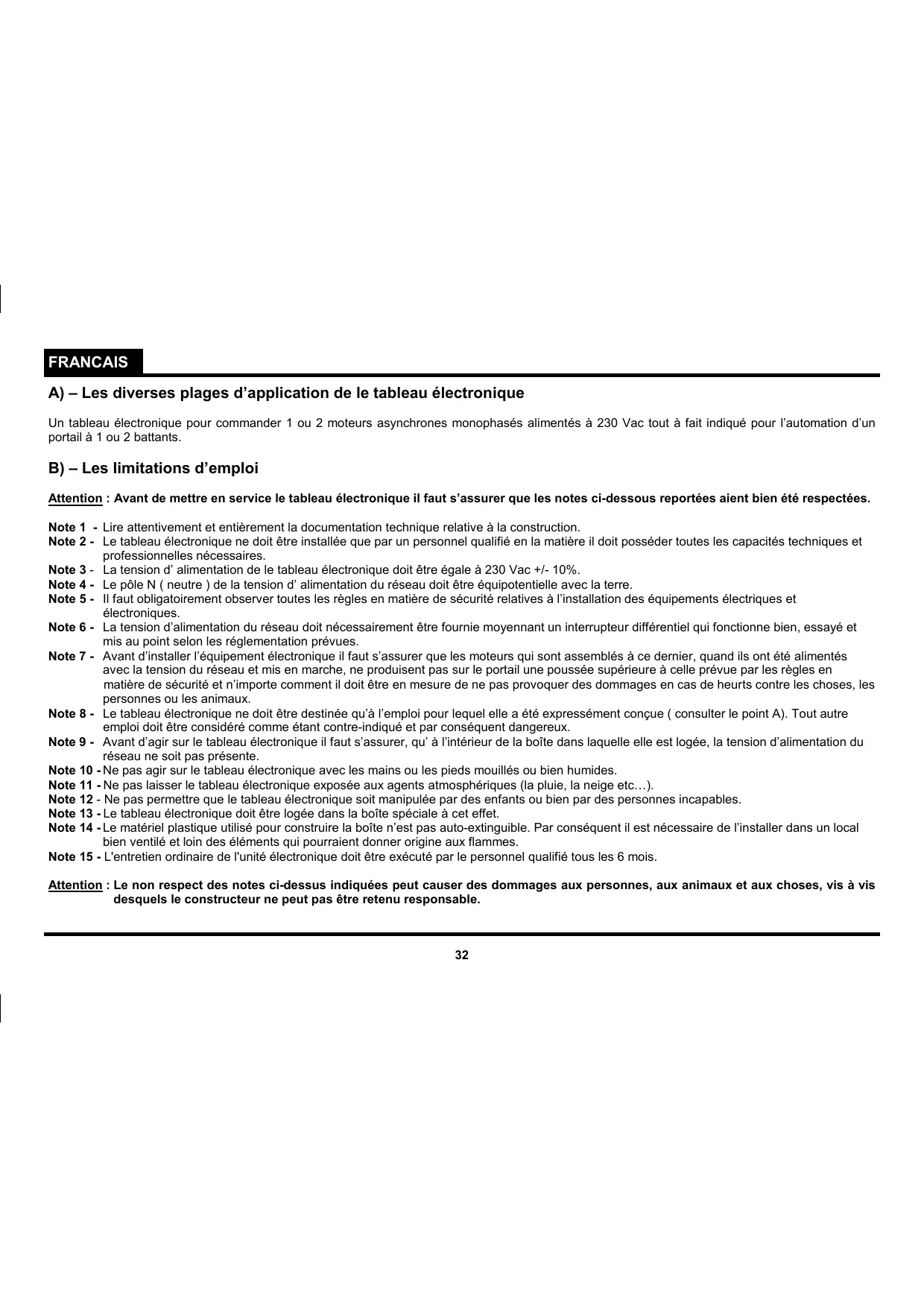

A) - Les diverses plages d'application de le tableau électronique
Un tableau électronique pour commander 1 ou 2 moteurs asynchrones monophasés alimentés à 230 Vac tout à fait indiqué pour l'automation d'un portail à 1 ou 2 battants.
B) - Les limitations d'emploi
Attention : Avant de mesure en service le tableau électronique il faut s'assurer que les notes ci-dessous reportées aient bien été respectées.
Note 1 - Lire attentivement et entierement la documentation technique relative à la construction.
Note 2 - Le tableau électronique ne doit être installée que par un personnel qualifié en la matière il doit posseder toutes les capacités techniques et professionnelles nécessaires.
Note 3 - La tension d'alimentation de le tableau électronique doit être égale à 230 Vac +/- 10%.
Note 4 - Le pôle N (neutre) de la tension d'alimentation du réseau doit être équipotentielle avec la terre.
Note 5 - Il faut obligatoirement observer toutes les règes en matière de sécurité relatives à l'installation des équipements électriques et électroniques.
Note 6 - La tension d'alimentation du réseau doit nécessairement etre fournie moyennant un interrupteur differentiel qui fonctionne bien, essaye et mis au point selon les reglementation prevues.
Note 7 - Avant d'installer l'équipement électronique il faut s'assurer que les moteurs qui sont assemblés à ce dernier, quand ils ont été alimentés avec la tension du réseau et mis en marche, ne produit pas sur le portail une poussée supérieure à cette prévue par les règles en matière de sécurité et n'importe comment il doit être en mesure de ne pas provoquer des dommages en cas de heures contre les choses, les personnes ou les animaux.
Note 8 - Le tableau électronique ne doit être destinée qu'à l'emploi pour lequel elle a été expressément conçue (consulter le point A). Tout autre employe doit être considéré comme étant contre-indiqué et par conséquent dangereux.
Note 9 - Avant d'agir sur le tableau électronique il faut s'assurer, qu'à l'intérieur de la boîte dans laquelle elle est logée, la tension d'alimentation du réseau ne soit pas présente.
Note 10 - Ne pas agir sur le tableau électronique avec les mains ou les pieds mouillés ou bien humides.
Note 11 - Ne pas laisser le tableau électronique exposée aux agents atmosphériques (la pluie, la neige etc...).
Note 12 - Ne pas permettre que le tableau electronique soit manipulée par des enfants ou bien par des personnes incapables.
Note 13 - Le tableau électronique doit être logée dans la boîte spéciale à cet effet.
Note 14 - Le matériel plastique utilisé pour construire la boîte n'est pas auto-extinguible. Par conséquent il est nécessaire de l'installer dans un local bien ventilé et loin des éléments qui pouraient donner origine aux flammes.
Note 15 - L'entretien ordinaire de l'unité électronique doit être exécuté par le personnel qualifié tous les 6 mois.
Attention: Le non respect des notes ci-dessus indiquées peut causeer des dommages aux personnes, aux animaux et aux choses, vis à vis desquels le constructeur ne peut pas être retenu responsable.
FRANCAIS
C) - L'installation
1) A p s t i t d d e d t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t a e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o
t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f
2) S'assurer que l'équipment électronique soit correctement fixé à la boîte. Dans le cas contraire visser les vis desserrées ou bien ajouter les vis qui manquent.
3) Positionner l'equipement electronique prs du portail, afin de reduire au minimum la longueur des fils de jonction au reste de l'installation.
Attention :Pour que le tableau électronique fonctionne correctement la longueur des fils qui sont branchés à cette dernière ne doit pas dépasser les 10 mètres.
4) Pour avoir une plus grande protection, il est conseilé de positionner le tableau électronique sous un toit ou bien et比较好 encore, dans un local qui dispose aussi de deux parois laterales. En outre il est souhaitable, la où cela est possible, d'installer l'équipement électronique à une hauteur non inférieure à 1,5 mètre pour éviter toute manipulation de la part des enfants.
5) Avant de proceder à la fixation, orienter la boite de façon à ce que la paroi qui contient les chaumards soit tournée vers la terre.
Attention: Ne pas fixer la boîte sur des surfaces en bois.
6) Introduire le joint fourni avec l'équipment dans le siège spécial à cet effet en ayant soin que les deux extrémités se joignent dans la position centrale de la paroi qui contient les chaumards.
7) Extraire la partie mobile de la boite à bornes et effectuer le branchement des fils relatifs à l'installation comme cela est indiqué dans les paragraphs suscept.
D) - Le fonctionnement
1) La définition des commandes
Start - (le dispositif pour faire partir l'ouverture/fermeture)
Il s'agit d'une entrée qui est reliée à un bouton-poussoir qui se trouve à l'extérieur de l'équipement électronique et qui sert à demander l'ouverture ou bien la fermeture du portail (les deux battants). Normalement, à cette entrée on associe un bouton poussoir à clé.
Start de piéton ( le dispositif pour faire partir l'ouverture/fermeture pour les piétons)
Il s'agit d'une entrée qui est reliée à un bouton-poussoir qui se trouve à l'extérieur de l'équipement électronique et qui sert à demander l'ouverture ou bien la fermeture d'un seul battant du portail (le battant pour les piétons), afin de ne permettre que le passage des personnes ou des animaux.
2) La définition des dispositifs de sécurité
Stop - (Arrêt)
ll s'agit d'une entree qu est reliée a un bouton-pousoir ou bien a un interrupteur qui se tue à l'extérieur de l'équipment electronique avec lequel on détermine l'arrêt immédiat du portail. Cette commande ne doit etre utilisée qu'en cas d'urgence.
La photocellule
ll sagit d'une entree qu est reliée a une barriere optique ayant pour objectif celui dintercepter et de signaler le passage des personnes ou bien des voitures le long du parcours qui traverse le portail ou bien dans la zone qui se trouve pres de ce dernier.
FRANCAIS
La photostop
ll t i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0
3) La définition des sorties
Le clignotant
C'est la commande on/off d'une lampe qui a pour objectif celui de prévenir et de signaler visuèlement la condition de danger déterminée par le portail en mouvement.
Moteur 1
ll s'agit de sorties pour la commande d'ouverture/fermeture du moteur qui actionne le battant du portail qui le premier est en phase de fermeture.
Moteur 2
Il s'agit de sorties pour la commande d'ouverture/fermeture du moteur qui actionne le battant du portail qui en phase de fermeture est retardé. Normalement on place une serrure électrique sur ce battant.
La serrure électrique
C'est une commande impulsive pour que la serrure électrique se déclenché.
La lumière de service
C'est une commande continue pour la lampe qui eclaire la zone tout autour du portail. La lampe reste allumée pendant environ 2 minutes après la fin du cycle. Pendant la durée de la pause et quand le portail est ouvert la lampe reste toujours allumée.
La lampe tímoin pour le portail ouvert
C'est une commande continue pour la lampe qui signale la position du portail. La lampe ne s'eteint que lorsque le portail est complètement fermé.
4) La définition des alimentations
Le rseau 230 Vac
Il s'agit d'une entrée pour l'alimentation de la carte électronique.
La basse tension 24 Vac
Il s'agit d'une sortie pour l'alimentation des photocellules et/ou des autres évventuels disposits accessoires.
5) La définition des entrées/sorties accessoires
L'antenne
Il s'agit d'une entrée pour brancher une antennre radioreceptrice. Il ne faut l'utiliser que si une carte radioreceptrice est branchee à l'équipment electronique.
6) La définition des signaux optiques
DL3 - Led photocellule (jaune)
Il signale l'etat de la barrière optique. Le led s'eteint quand la photocellule est obscurcie par le passage de personnes ou de voitures
DL2 - Led photostop (jaune)
Il signale l'etat de la barriere optique. Le led s'eteint quand la photocellule est obscurcie par le passage de personnes ou de voitures.
DL4 - Led stop (rouge)
Il signale l'etat de blocage du portail. Le led s'eteint en recevant la commande de stop (arrêt - état d'urgence).
DL6 - Led start (vert)
Il s'allume en receivevant la commande de start (depart).
FRANCAIS
DL5 - Led start de piéton (vert)
Il s'allume dés la réception de la commande de start de piéton.
DL1 - Led de programmation (rouge)
Il s'allume (en même temps que le clignotant) en phase de programmation et pendant le mouvement du portail.
7) La définition du trimmer
RV1 - La vitesse de ralentissement et le régulateur de puissance
Cette fonction détermine la vitesse à laquelle le portail se déplace en phase de ralentissement et il réglement la puissance des moteurs pendant la phase à la vitesse normale.
8) La définition du dip switch (la seLECTION des programmes)
Le dip switch
Il établit si le tableau électronique doit fonctionner avec la logique déterminée par le dip switch 2 ou bien en mode copropriété :
ON=modeCopropriété OFF=sansaucuneincidence.
Le dip switch 2
Il établit si le tableau électronique doit fonctionner avec la logique pas à pas ou bien en automatique : ON = En automatique OFF=Pas à Pas
Le dip switch 3
Il prépare le tableau électronique pour le fonctionnement avec un seul battant : ON= Un battant unique OFF=Double battant
Le dip switch 4
Il autorise ou n'autorise pas à effectuer la procédure du Coup de bélier (pendant la phase d'ouverture quand le portail est fermé), ainsi que de l'Extracoup de fermeture : ON=L'autorisation du coup de bélier OFF= sans aucune incidence
Le dip switch 5
Il met à zéro ou non le retard entre le départ d'un battant par rapport à l'autre : ON=Le déphasage 0 sec OFF=Déphasage autorisé
9) La définition des boutons de programmation
P1
Il s'agit du bouton qui sert à introduire ou à effacer les codes de radiocommande dans la mémoire.
P2
Il s'agit du bouton qui sert à afficher le temps de travail des moteurs ainsi que le déphasage en fermeture.
P3
Il s'agit du bouton qui sert à afficher le temps de pause.
10) La définition des fusibles de protection
F1 - Le fusible d'alimentation du réseau (5A)
Il débranche le tableau électronique de la ligne d'alimentation du réseau en cas de court-circuit ou d'anomalie en ce qui concerne la consommation de courant.
F2 - Le fusible de basse tension - services (1A)
Il protège le tableau électronique en cas de court-circuit ou de surintensité qui se seraient vérifiés sur les photocellules, sur la serrure électrique ou bien sur d'autres évventuels dispositifs accessoires auxiliaires branchés à la ligne d'alimentation 24 Vac.
FRANCAIS
11) Les caractéristiques techniques
Le régulateur de puissance
En reglant le Trimmer RV1 est possible de réduire la puissance fournie aux moteurs pendant la phase à la vitesse normale.
Attention : En cas de panne ou bien d'anomalie de la carte régulateur de puissance il est possible que les moteurs, pendant le fonctionnement, travaillent avec la puissance au maximum. C'est pourquoi il faut absolument respecter la note 7 qui est indiquee dans le paragraphe precedet au point « les limitations d'emploi » .
Le démarrage pour puissance maximum au départ
Le tableau électronique fournit,ès la mise en marche de n'importe quel moteur,la puissance maximum pendant environ 1 seconde, au terme de laquelle interven le régulateur de puissance. Cette caractéristique permet de surmonter le couple elevé négatif qui résiste au démarrage des moteurs.
Le Récepteur radio
Le tableau électronique contient un récepteur radio à 2 fonctions qui permet de commander à distance le portail à l'aide d'une radiocommande.
La fonction 1 du récepteur radio agit en tant que Start, tandis que la fonction 2 agit en tant que Start de piéton.
Le récepteur fonctionne en mode d'auto-apprentissage et il peut ménoriser jusqu'à 12 codes différents provenants de diverses radiocommandes.
ll t a e s e i (relais) directement connecte a l'entree du Start. La fonction 2 de cette derniere et branchee a un contact electrique non polarise (relais) directement relié à l'entree du Start de pieton.
Le clignotant
La carte électronique fournit une commande on/off (à allumage intermittent) à la lampe avec une logique qui permet de visualiser l'état de marche du portail.
Feu clignotant rapide: il signale la phase d'ouverture.
Feu clignotant lent : il signale la phase de fermeture.
Feu fixe : Il signale que le portail est arrêté en attendant que l'obstacle qui obscurcit la photocellule ou bien le photostop soit enlevé.
Le tableau électronique fournit à la lampe une commande on/off (à allumage intermittent), pendant environ 1 seconde, avant le départ des moteurs (pré-alarme).
La lampe tímoin pour le portail ouvert
La carte électronique commande une lampe témoin qui permet de visualiser la position du portail. La lampe témoin est étente quand le portail est complètement fermé, dans n'importe qu'elle autre position, elle est allumée.
Le temps de travail
Le temps de fonctionnement des moteurs est controlé par deux Timers digitaux indépendants. Si une qualconque commande interrompt la course du battant avant la fin, le Timer s'arrête et le temps qui s'est écoué est méorisé. Le tableau électronique est donc en mesure d'étabir, avec une certaine approximation, le temps de travail partiel nécessaire pour faire terminer la course du battant. Cette caractéristique empêche au moteur d'être alimenté pendant une longue période après la fin de la course, en réduisant ainsi au minimum l'effet de surchauffage.
Très Important : Le manque d'alimentation à la carte électronique provoque la perte de la position méorisé.
FRANCAIS
Le coup de belier- l'extracoup de fermeture
ll
La procedur du coup de belier consiste en une sequence logique qui actionne la serrure electrique pendant une phase de fermeture brive
(1 seconde environ) avec le portail fermé et la met hors service seulement après le départ du battant en phase d'ouverture. La procédure de l'extracoup de fermeture n'est consentie que pendant la phase de ralentissement pres de la fin de la course de fermeture. Elle consiste en une accélération brève des deux battants (1 seconde environ) afin de faciliter l'enclenchement de la serrure électrique.
Le déphasage des battants pendant l'ouverture
Le tableau électronique impose un retard fixe d'environ 2 secondes entre le départ du premier battant (M2) par rapport au second (M1) au cours de la phase d'ouverture du portail et ce n'importe où il se trouve. Il est possible demettre à zéro ce retard en positionnant le dip switch 5 = ON
12) La logique de fonctionnement
Introduction
L'équipment électronique contient un microprocesseur qui gère la logique de fonctionnement du portail. Pendant le fonctionnement on désigne quatre phases principales :
La phase qui precede le mouvement
La phase au cours de laquelle le portail effectue le mouvement rapidement
La phase au cours de laquelle le portail effectue le mouvement lentement
La phase au cours de laquelle le portail effectue la pause (ouvert)
Le tableau électronique peut:gérer troislogiques de fonctionnement différentes:
Celle du Pas-à-pas - On l'obtient en positionnant les dip switch 1=OFF 2=OFF
Celle Automatique - On l'obtient en positionnant les dip switch 1=OFF 2=ON
Celle dite de Copropriete - On l'obtient en positionnant les dip switch 1=ON 2=sans aucune incidence
La logique de fonctionnement dite de Copropriété est prioritaire. Si l'on seLECTIONne plusieurs logiques en même temps ce sera cette prioritaire qui sera mise en service.
Attention : L'affichage de la logique de fonctionnement (dip switch) tout comme la programmation des temps de travail et de pause doivent etre effectués seulement quand le cycle de travail est terminé ou bien quand il doit commencer (le portail doit etre fermé).
Le cycle de fonctionnement de l'ouverture ou bien de la fermeture est mis en marche par une commande de Start ou Start de piéton.
Trés important : La première commande de Start fournie après avoir alimenté la carte électronique détermine toujours le démarrage d'un cycle d'ouverture quelque soit la logique sélectionnée.
La logique du pas-à-pas
Après avoir foumi la tension d'alimentation à la carte électronique, la première commande de Start fait commencer un cycle d'ouverture. Le temps de travail écoué pour les deux moteurs la course est terminée et le portail s'arrête. Le cycle de travail est complété (le clignotant est étéint) en attendant une nouvelle commande de Start pour la fermeture. En fournissant une commande de Start quand la course n'est pas finie le portail s'arrête.
Une commande successive de Start détermine l'inversion du mouvement.
FRANCAIS
La logique automatique
Après avoir fouri la tension d'alimentation à la carte électronique, la première commande de Start fait commencer un cycle d'ouverture. Le temps de travail écoué pour les deux moteurs la course est terminée et le portail s'arrête en faisant commencer le temps de la pause. Le temps de la pause écoué le portail se ferme automatiquement. Le cycle de travail est complété à la fin de la phase de fermeture (le clignotant est étéint). En fournissant une commande de Start quand la course n'est pas finie le portail s'arrête. Une commande successive de Start détermine l'inversion du mouvement. Une commande de Start fournie pendant le temps de pause interrompt le cycle du travail et le portail ne se ferme pas automatiquement. Une commande successive de Start met en route un cycle de fermeture.
La logique dite de copropriété
Après avoir fouri la tension d'alimentation à la carte électronique, la première commande de Start fait commencer un cycle d'ouverture. Le temps de travail écoué pour les deux moteurs la course est terminée et le portail s'arrête en faisant commencer le temps de la pause. Le temps de la pause écoué, le portail se ferme automatiquement. Le cycle de travail n'est complété qu'à la fin de la phase de fermeture. Une commande de Start fournie pendant la phase d'ouverture est sans incidence. Une commande de Start fournie pendant la phase de fermeture provoque l'arrêt ainsi que l'inversion de marche après 2 secondes environ. Une commande de Start fournie pendant le temps de pause recharge ce dernier en prolongeant le temps qui précède la fermeture automatique.
Trés important : Si l'ouverture du portail est commandee par une horloge il faut nécessairement metre en service la logique de fonctionnement dite de copropriété.
La logique « battant unique »
On l'utilise sur les portails ayant un seul battant. Quand elle est mise en service elle ne détermine que le fonctionnement du moteur M2.
Les logiques de fonctionnement décrites précédemment restent les mêmes. En selectionnant la logique battant unique il est nécessaire afficher le dip switch 3=ON.
REMARQUE: Au début de chaque cycle d'ouverture, quand le portail est fermé, on désigne 2 modes de fonctionnement de la serrure électrique:
1) Si le dip switch 4=OFF la serrure est actionnée quelques dixièmes de seconde (0,8 sec.) avant le démarrage du premier battant (M2) et elle est désactivée quelques dixièmes de seconde (0,4 sec.) après le départ de ce dernier.
2) Si le dip switch 4 = ON la serrure est actionnée pendant une phase brève de fermeture (1 seconde environ) des battants et elle est désactivée seulement après le départ du battant M2 en ouverture. La procédure du coup de bélier est normalement utilisée pour faciliter le déclenchement de la serrure électrique quand il fait mauvais temps.
Quelque soit la logique de fonctionnement utilise, l'intervention des dispositifs de sécurité produit les effets décrits ci-dessous :
Stop: Si la commande Stop est mise en service, elle empêche le démarriage de n'importequel cycle et rend la commande Start sans incidence. Une commande Stop fournie pendant le mouvement provoque l'arrêt immédiat du portail en interrompant le cycle de travail. Cette condition persiste jusqu'à ce qu'elle reste présente. ÀpRES une commande Stop, la commande successive de Start fait toujours partir un cycle d'ouverture. Une commande Stop fournie pendant le temps de la pause interrompt le cycle de travail. La commande successive de Start fait commencer un cycle de fermeture.
La photocellule : Elle a de l'influence seulement pendant la phase de fermeture ou pendant la durée de la pause. Si un obstacle obscurit la photocellule pendant la fermeture, il provoque l'arrêt et l'inversion de marche après environ 2 secondes. L'intervention de la photocellule pendant le temps de la pause recharge cette dernière en prolongant le temps qui précède la fermeture automatique.
FRANCAIS
Le photostop: Si un obstacle obscurcit la cellule photoelectrique pendant le mouvement, quelle soit le sens de marche, ou au cours de la phase qui precede le demarrage du cycle de travail, il provoque l'arrêt temporaire du portail jusqu'à ce qu'il reste dans cet état. Le feu clignotant signale avec la lumière fixe la condition anormale. Dès que l'obstacle est enlevé et que la photocellule est libre un cycle d'ouverture commence toujours. Cette condition n'est pas valable quand une commande de Start fait partir la phase de fermeture en logique pas-à-pas et le portail est ouvert. L'intervention du photostop pendant le temps de la pause recharge cette dernière en rallongeant le temps qui precede la fermeture automatique.
Le Start de piéton : La commande Start de piéton agit de la même façon que l'autre commande de Start mais elle ne détermine que l'ouverture ou la fermeture seulement du battant (M2) quiporte la serrure électrique. La commande Start de piéton n'a aucune incidence pendant le cycle de Start jusqu'à la fin de la phase de fermeture ( portail fermé). Au cours d'un cycle de Start de piéton la commande relative au Start es toujours en service et elle détermine le départ d'un cycle d'ouverture pour les deux battants.
13) Les caractéristiques électriques et mécaniques
Dimensions et Poids: 177 × 247 × 92 mm - 1.2 Kg
Alimentation générale: 230 Vac +/- 10%
Puisance absorbee au repos : 1 W environ
Température de fonctionnement : de 0 à +60 °C
Alimentation des moteurs monophasés : 230 Vac 1 HP max
Alimentation du clignotant : 230 Vac 40 W max
Alimentation de la lumière de service : 230 Vac 40 W max
Alimentation de la lampe témoin pour le portail ouvert : 230 Vac 40 W max
Alimentation de la serrure électrique : 12 Vac 15 W max
Alimentation des accessoires : 24 Vac 0.5A max
Programmation du temps de travail des moteurs: de 0 à 250 secondes
Programmation du temps de pause : de 2 à 250 secondes
Programmation du déphasage (retard du moteur M2): de 0 à 25 secondes
Fréquence de réception : 433,92 MHz
Attention: Ne pasmettre en marche le tableau électronique si les charges électriques qui sont connectées à elle ou bien si la tension d'alimentation ne rentrent pas dans les valeurs limites ci-dessus indiquées. Le non respect peut cause des dommages aux personnes, aux animaux et aux choses, vis à vis desquels le constructeur ne peut pas être considéré responsable.
14) Les branchements électriques
Sur la carte on désigne 6 connecteurs électriques :
1) J2 une boîte à bornes ayant 8 pôles pour le branchement des dispositifs qui fonctionnent avec la tension de réseau 230 Vac (les moteurs et le clignotant).
2) J5 Une boite à bornes ayant 10 pôles pour le branchement des dispositifs qui fonctionnent en masse tension (les commandes, les dispositifs de sécurité, l'électroserrure et la sortie de l'alimentation 24 Vac).
3) J4 Une boite à bornes ayant 4 pôles pour le branchement des éléments auxiliaires qui fonctionnent avec la tension du réseau (la lumière de service et la lampe tímoin pour le portail ouvert).
4) J1 Une boîte à bornes ayant 2 pôles pour le branchement du cable de l'antenne.
FRANCAIS
5) J7 Une boite à bornes ayant 3 pôles pour le branchement de la tension du réseau ainsi que du cable pour la terre.
6) J6 Un connecteur ayant 10 pôles pour le branchement d'une éventuelle carte réceptrice radio.
Boite à bornes J2
Borne 1 – La phase ouverture d'alimentation à 230 Vac moteur M1
Borne 2 – La phase fermetre d'alimentation à 230 Vac moteur M1
Borne 3 – Commune d'alimentation à 230 Vac moteur M1
REMARQUE: Brancher le condensateur du moteur M1 entre les bornes 2 et 1
Borne 4 - La phase ouverture d'alimentation à 230 Vac moteur M2 retardé
Borne 5 - La phase fermeture d'alimentation à 230 Vac moteur M2 retardé
Borne 6 - Commune d'alimentation à 230 Vac moteur M2 retardé
REMARQUE: Brancher le condensateur du moteur M2 entre les bornes 4 et 5
Borne 7 - La phase d'alimentation à 230 Vac clignotant
Borne 8 - Le neutre d'alimentation à 230 Vac clignotant
Boite à bornes J5
Borne 1 - Alimentation à 12 Vac pour la serrure électrique (commune)
Borne 2 - Alimentation à 12 Vac pour la serrure électrique
Borne 3 - Alimentation à 24 Vac pour la photocellule ou d'autres dispositifs (commune)
Borne 4 - Alimentation à 24 Vac pour la photocellule ou d'autres dispositifs
Borne 5 - Une borne commune à tous les contacts électriques relatifs aux commandes ou bien aux dispositifs de sécurité
Borne 6 - Un contact électrique normalement fermé de la cellule photo-électrique (photostop)
Borne 7 – Un contact électrique normalement fermé de la photocellule
Borne 8 – Un contact électrique normalement fermé du bouton poussoir de Stop
Borne 9 – Un contact électrique normalement ouvert du bouton poussoir de Start de piéton
Borne 10 - Un contactélectrique normalement ouvert du bouton poussoir de Start
Trs important : Les entrées normalement fermées doivent être équipées de ponts électriques si elles ne sont pas utilisées.
Boite à bornes J4
Borne 1 – La phase d'alimentation à 230 Vac pour la lumière de service
Borne 2 – Le neutre d'alimentation à 230 Vac pour la lumière de service
Borne 3 – La phase d'alimentation à 230 Vac pour la lampe témoin du portail ouvert
Borne 4 – Le neutre d'alimentation à 230 Vac pour la lampe témoin du portail ouvert
Boite à bornes J1
Borne 1 - Entrée de l'antenne (signal)
Borne 2 - Entrée de l'antenne (gaine)
FRANCAIS
Boite à bornes J7
Borne 1 - Le branchement du cable pour la terre
Borne 2 - La phase d'alimentation du réseau à 230 Vac
Borne 3 - Le neutre d'alimentation du réseau à 230 Vac
Connecteur J6
Borne 1 - Le contact électrique normalement ouvert branché au Start
Borne 2 - Le contact électrique normalement ouvert branché au Start (commun)
Borne 3 - Le contact électrique normalement ouvert branché au Start de piéton
Borne 4 - Le contact électrique normalement ouvert branché au Start de piéton (commun)
Borne 5-Le négatif de l'alimentation a 12 Vdc (commun)
Borne 6-Le positif de l'alimentation a 12 Vdc
Borne 7 - Le positif de l'alimentation à 12 Vdc
Borne 8-Le négatif de l'alimentation a 12 Vdc (commun)
Borne 9 - L'entrée de l'antenne (gaine)
Borne10 - L'entrée de l'antenne (signal)
La connexion des dispositifs
Le cable d'alimentation du réseau à 230 Vac et terre - Les bornes 1,2 et 3 de J7
Attention : le pôle de la terre du cable doit obligatoirement être connecté à une bonne reférence de terre qui se trouve pres du portail.
Moteur 1 - Bornes 1,2 et 3 de J2
Moteur 2 - Bornes 4,5 et 6 de J2
Clignotant - Bornes 7 et 8 de J2
Serrure electrique - Bornes 1 et 2 de J5
Alimentation des photocellules - Bornes 3 et 4 de J5
Contact de la photocellule NC - Bornes 5 et 7 de J5
Bouton poussoir de Stop NC - Bornes 5 et 8 de J5
Contact du photostop NC - Bornes 5 et 6 de J5
Bouton poussoir de Start de piéton NO - Bornes 5 et 9 de J5
Bouton poussoir de Start NO - Bornes 5 et 10 de J5
Antenne - Bornes 1 et 2 de J1
Lumière de service - Bornes 1 et 2 de J4
Lampe tímoin pour portail ouvert - Bornes 3 et 4 de J4
Trs important : Avant de faire demarrer le portail vérifier si les connexions à la carte électroniques sont correctes. Pour cela vérifier aussi la commutation des contacts électriques signalée par l'allumage et/ou la coupure des leds.
FRANCAIS
E) ENTRETIEN
Attention: L'entretien du dispositif doit être effectué seulement et exclusivement par un technicien spécialisé autorisé du fabricant. N'importe qu'elle opération de l'entretien ou contrôle du dispositif doit être effectuee en l'absence de l'alimentation electrique.
Entretien ordinaire: Chaque fois qu'il est nécessaire et cependant tous les 6 mois est recommendée pour vérifier le fonctionnement du dispositif. Entretien extraordinaire: En cas de panne, enlever le dispositif et envoyer-le pour la réparation au laboratoire du fabricant ou au laboratoire autorisé.
Le fabricant ne peut pas etre considere responsable du manque d'observance des regles au-dessus de decrit.
F) DECLARATION DE CONFORMITE (Seion la directive EMC EN45014 et le modele 22 de l'ISO)
Raison sociale et siège du fabricant :
Description de le tableau électronique : Il s'agit d'un Tableau électrique en mesure de commander 1 ou 2 moteurs asynchrones monophasés à 230 Vac pour l'automation d'un portail.
Modèle: CTR32
Normes de reférence appliquées : EN 50081-1, EN 50082-1, EN 55014
Normes de base appliquées : EN 61000-3-2, EN 61000-3-3, EN 61000-4-4, EN 61000-4-2, ENV 50140
Laboratoire pour l'essay: Comptec
Résultat : Positif
Le fabricant déclare que les produits ci-dessus indiqués sont conformes aux réglementations prévues par les directives 89/336/EEC, 92/31/EEC, 93/68/EEC sur la compatibilité electromagnétique.
Date,20-05-2000
FRANCAIS
G) Programmation de la carte électronique
Logique Pas-à-Pas
54
321
Positionner les dip switch 1 et 2 sur OFF. L'etat des autres dip switch n'a aucune Incidence.
Logique Automatique
54
321
Positionner le dip switch 2 sur ON. Positionner le dip switch 1 sur OFF. L'etat des autres dip switch n'a aucune incidence.
Logique battant unique
54
321
Positionner le dip switch 3 sur ON. L'etat des autres dip switch n'a aucune incidence.
La logique de copropriété
54
321
Positionner le dip switch 1 sur ON. L'etat des autres dip switch n'a aucune Incidence.
Logique coup de bélier - extracoup de fermeture
54
321
Positionner le dip switch 4 sur ON. L'etat des autres dip switch n'a aucune incidence.
Remise à zéro du retard du II° battant (déphasage nul)
54
321
Positionner le dip switch 5 sur ON. L'etat des autres dip switch n'a aucune Incidence.
Apprentissage codes de la radiocommande: Appuyer une fois sur le bouton P1 pour introduire un code de Start, appuyer deux fois sur le bouton P1 pour introduire un code de Start de piéton. Chaque pression effectuee sur le bouton est suivie par un clignotement de confirmation de la part du led DL1. Espacer d'au moins 1 seconde une pression du bouton P1 de la suivante. Quand le led s'allume d'une maniere fixe transmettre avec la radiocommande le code qu'il faut appendre.
L'effacement des codes en mémoire: Appuyer sur le bouton P1 jusqu'à ce que le led DL1 s'éteigne (environ dix secondes).
L'affichage du temps de travail: S-assurer que le portail soit complètement fermé, dans le cas contraire le positionner manuellement. Appuyer sur le bouton P2 pendant environ 3 secondes (allumage du led DL1 avec lumière fixe) jusqu'à partir du portail pour l'ouverture à vitesse réduite. Au cours de cette phase régler à l'aide du Trimmer RV1 la vitesse afin d'obtenir le ralentissement désiré. Quand on a obtenu l'ouverture compte appuyer de nouveau sur le bouton P2 et attendre que le led DL1 et le clignotant s'allument d'une lumière fixe. Régulier le trimmer RV1 à la moitié corse et successivement appuyer en sequence sur le bouton P2 (6 fois) pour programmer les opérations suivantes :
1) Le démarrage du moteur M1
2) Le démarrage du moteur M2 (retard au cours de la fermeture)
3) Le commencement du ralentissement du moteur M1
4) Le commencement du ralentissement du moteur M2
5) L'arrêt du moteur M1 (fin de la course)
6) L'arrêt du moteur M2 (fin de la course et fin de la programmation)
L'affichage du temps de la pause: Appuyer sur le bouton P3 jusqu'à ce le led DL1 s'allume. Faire passer le temps de pause désiré et appuyer à nouveau sur le bouton P3.
FRANCAIS
