GEBRUIKSAANWIJZING Scrambler CrossE DUCATI

Instructiehandleiding

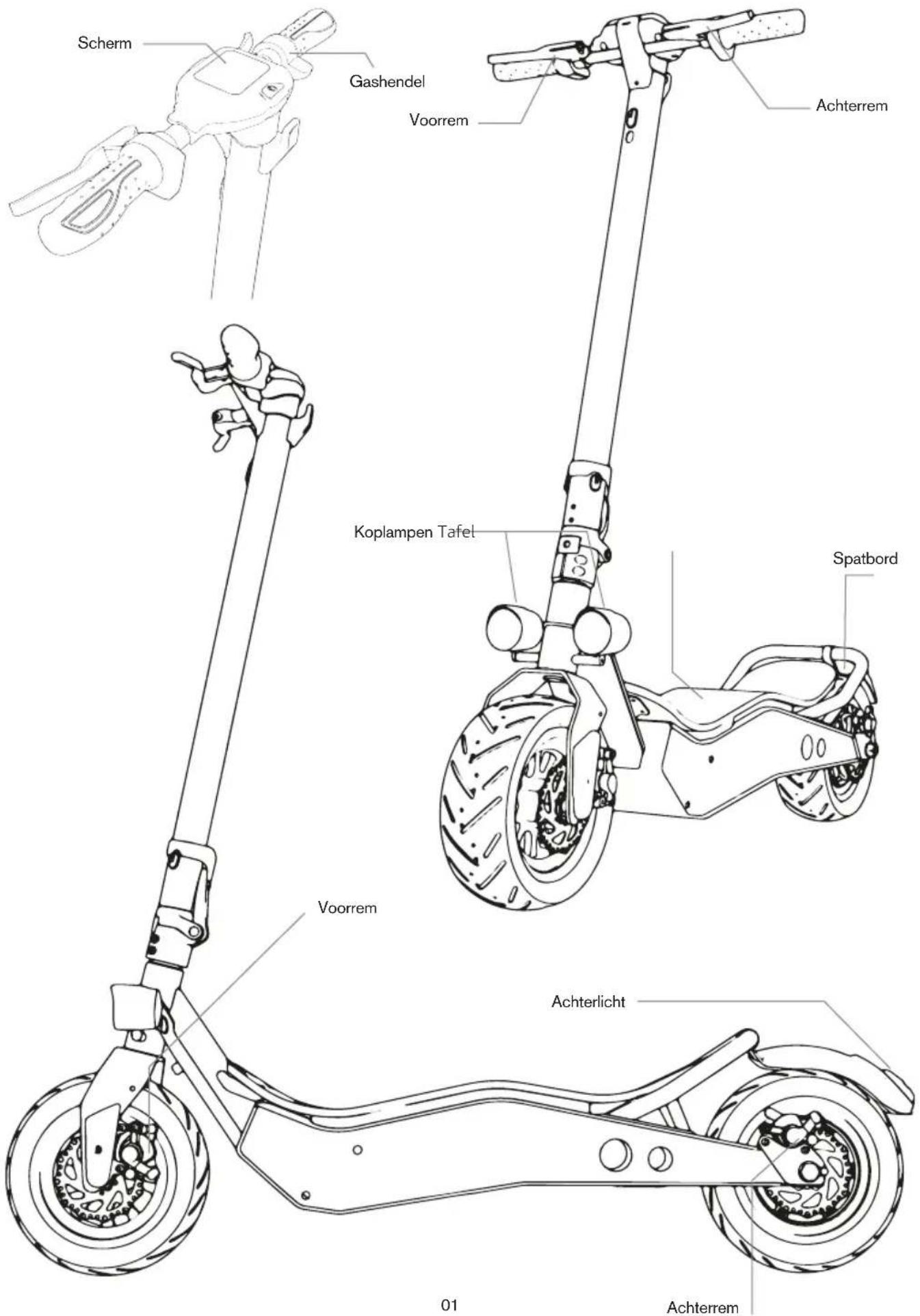

1. Onderdelen en componenten

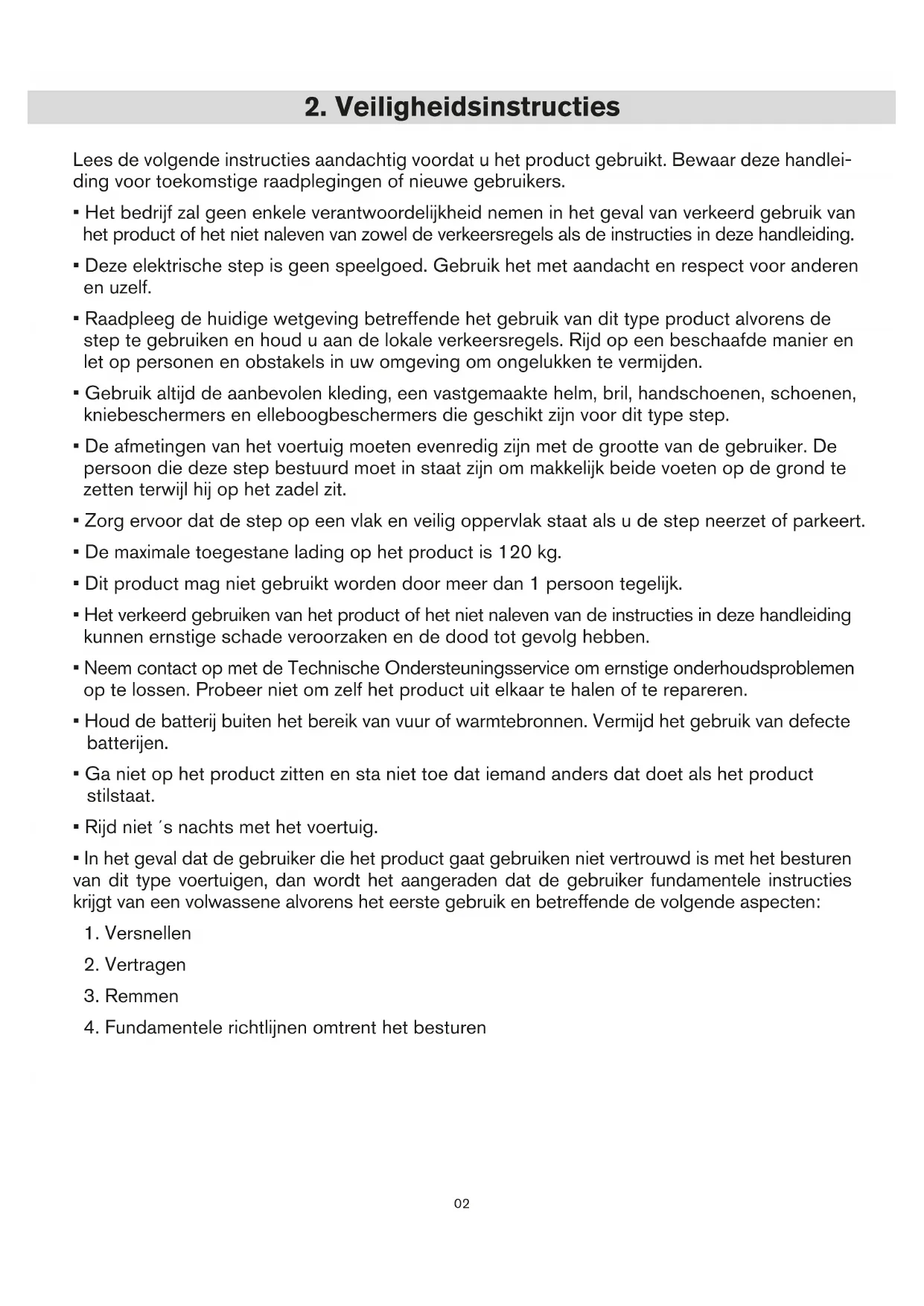

2. Veiligheidsinstructies

Lees de volgende instructies aandachtig voordat u het product gebruikt. Bewaar deze handleiding voor toekomstige raadplegingen of weitere gebruikers.

• Het bedrijf zal geen enkele verantwoordelijkheid nemen in het geval van verkeerd gebruik van het product of het Niet naleven van zowel de verkeersregels als de instructies in deze handleiding.
• Deze elektrische step is geen spelelgoed. Gebruik het met aandacht en respect voor anderen en uzelf.
• Raadpleeg de huidige wetgeving betreffende het gebruik van dit type product alvorens de step te gebruiken en houd u aan de lokale verkeersregels. Rijd op een beschafde manier en let op Personen en obstakels in uw omgeving om ongelukken te vermijden.
• Gebruik.altijd de aanbevolen kleding,een vastgemaakte helm,bril,handschoenen,schoenen, kniebeschemers en alleboogbeschemers die geschikt zichn voor dit type step.
• De afmetingen van het voertuig要去en evenredig�zijn met de groote van de gebruiker. De persoon die deze step bestuurd moet in staat+zijn om makkelijk bevoten op de grond te zetten terwijl hij op het zadel zit.
  Zorg ervoor dat de step op een vlak en veilig oppervlak staat als u de step neerzet of parkeert.
• De maximale toegestane lading op het product is 120kg
• Dit product mag nicht gebruikt worden door meer dan 1 persoon tegelijk.
• Het verkeerd gebruiken van het product of het Niet naleven van de instructies in deze handleiding konnen ernstige schade veroorzaken en de dood tot gevolg hebben.
• Neem contact op met de Technische Ondersteuningservice om ernstige onderhoudsproblemen op te losesten. Probeer Niet om zich het product uit elkaar te halen of te repareren.
• Houd de batterij buiten het bereik van vuur of warmtebronnen. Vermijd het gebruik van defecte batterijen.
• Ga Niet op het product zitten en sta Niet toe dat iemand anders dat doet als het product stilstaat.
• Rijd Niet's nachts met het voertuig.

• In het geval dat de gebruiker die het product gaat gebruiken Niet vertrouwd is met het besturen van dit type voertuigen, dan worden het aangeraden dat de gebruikerFundamentele instructies krijgt van een volwassene alvorens het eerste gebruik en betreffende de volgende aspecten:

• Versnellen

• Vertragen
• Remmen

• Fundamentele richtlijnen omtrent het besturen

• Controller de remmen, de bandenspanning, de conditie van de banden en de versneller voor ieder gebruik. Als u ongewone geluiden hoogt of een andere onregelmatigheid detecteert, gebruik dan nicht het product en neem contact op met de Technische Ondersteuningsservice.

• Het is nicht toegestaan om de step op welke manier dan ook aan te passen. Dit zou zijn rendition können veranderen,+zijn structuur beschadigen of schade können veroorzaken.
• Zorg ervoor dat het product isuitgeschakeld alvorens het te parkeren.
• Rijd Niet met het voertuig door de regen, sneeuw of vochtige omstandigheden.
• Vermijd dat de elektrische onderdelen van het voertuig in contact komen met water of andere vloeistoffen. Vermijd het gebruik van de step nabij rivieren of meren.
• Houd toezicht over kinderen omervoortzorgen dat ze Niet kunnen spelen met het product. Strikt toezicht isoodzakelijk als het product gebruikt worden door of in de buurt van kinderen.
• Bezoek de website voor informatie, technische ondersteuning en assistentie www.ducatiurbanemobility.it

CORRECT GEBRUK VAN HET VOERTUIG

• Draag geen losse kleding, sjalen, kettingen of andere objecten met kettingen of lange koorden.
• Rijd Niet met objecten in uw zakken.
• Rijd Niet met objcten in uw handen of in uw mond.
• Neem geen andere Personen of objecten mee op het voertuig.
• Steun nicht met uw voeten op de vloer tijdens het rijden.
• Stap nicht van het voertuig af als het ingeschakeld is.
• Voer geen sprengen of stunts uit met het voertuig.
• Het is nicht toegestaan om te lezen, schrijven, drinken of eten tijdens het rijden.
• Luister Niet maar muzzletijdens het rijden.
• Vermijd het gebruik van de step op onstabiele of gevaarlijke oppervlakken zoals wegen met gaten in het wegdek of hoogteverschillen.
• Rijd Niet onder invloed van drugs of alcohol, als u zich moe voelt of wanner uw staat van bewustzijn of reactievermogen gewijzigd zouden+kennen.
• Rijd Niet met het voertuig in vreemde posities en gebruik Niet uw voeten om te remmen.

3. Waarschuwing

De veiligheidsvoorzorgsmaatregelen要去en gevolgd worden alvorens de step te gebruiken. Gebruik gecertificierde veiligheidshulpmiddelen zoals helmen of kniebeschemers.

Gebruik de step Niet in de regen.

De step mag nicht gebruikt worden door meer dan een person ontegelijkkertijd.

Personenjonger dan 14aar,ouder dan 60aar en zwangere vrouwen mogendit productniet gebruiken.

Minimaal toegestaan gewicht: 20kg Maximaal toegestaan gewicht: 120kg

Bestuur de step Niet als u gedronken heeft of medicamenten heeft genomen.

Gebruik Niet uw mobiele telefoon en luister geen muziekijdens het besturen van de step.

Let goed op als u rijdt over zand, plassen, modder, ijs, sneeuw of trappen en als het donker is of de ondergrond nat is.

Gebruik de step Niet op gevaarlijkeplaatsen waar zich ontvlambare of ontplofbare stoffen, vloeistoffen of vuiligheid zouden+kunnen bevinden.

Deze step is nicht onworpen om gebruikt te worden op autowegen of snelwegen. Raadpleeg de huidige wetgeving van uw gemeente betreffende deplaatsen waar het is toegestaan om de step te gebruiken.

Hang geen zware objecten aan het stuur.

Vermijd het oplopen of afdalen van trappen met de step.

Rijd altijd met twee handen aan het stuur.

Rijd Niet met slechts een voet op de step.

Druk nicht op de versneller als u naast de step loopt.

Pas op uw hoofd als u door besloten ruimtes of openingen rijdt, zoals een deur.

Als u op hoge snelheid rijdt, draai dan nicht abrupt aan het stuur.

Begin met remmen op voldoende afstand van obstakels, bochten en gebieden met een veranderende ondergrond. Vergeet Niet om de versneller los te soften alvorens te remmen.

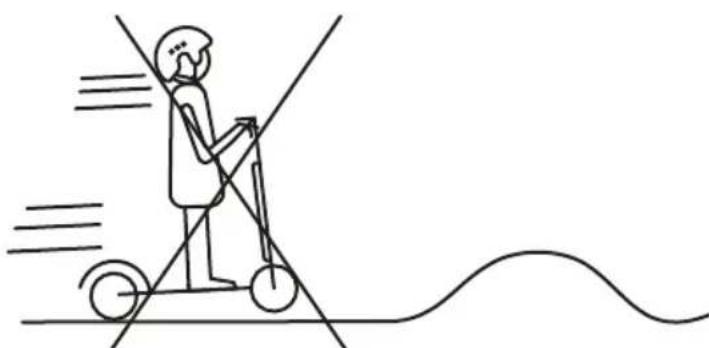

Rijd Niet met hoge snelheid over obstakels zoals treden, stoepranden of verkeersdrempels.

Raak geen obstakels met de wielen.

Raak de motorbehuizing Niet aan direct na gebruik van de step, odomat de motor warm zou konnen+zijn.

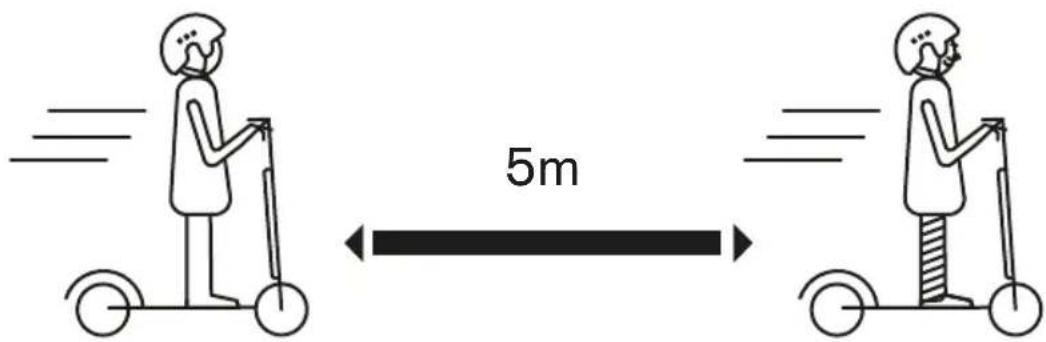

Houd een veilige afstand van minimaal 5m van andere voertuigen.

4. Het product in elkaar zetten en aanpassen

OPMERKING: Het voertuig worden opgevouwen en met het stuur gedemonteerd geleverd.

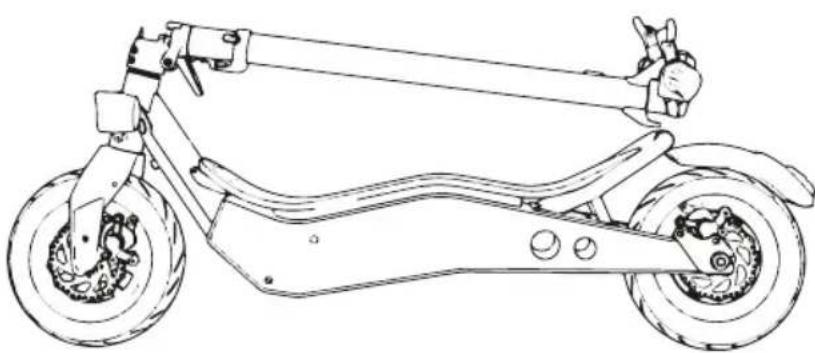

VOUW DE MAST OPEN:

1. Til de stang op,plaats het vouwlipje in de gesloten positie en LAST de klemring zakken om het lipie vast te houden.
2. Pas de rem aan met een M6 steeksleutel.
3. Maak de handvaten vast en pas ze aan. Let op de draairichting.

VOUW DE MAST OP:

1. Omhoog de bevestigingsring om de hefboom van de youwscharnier los te make
2. Open de hefboom yan de youwscharnier.
3. Open de youwscharnier en LAST het stuur maar beneden zakken.

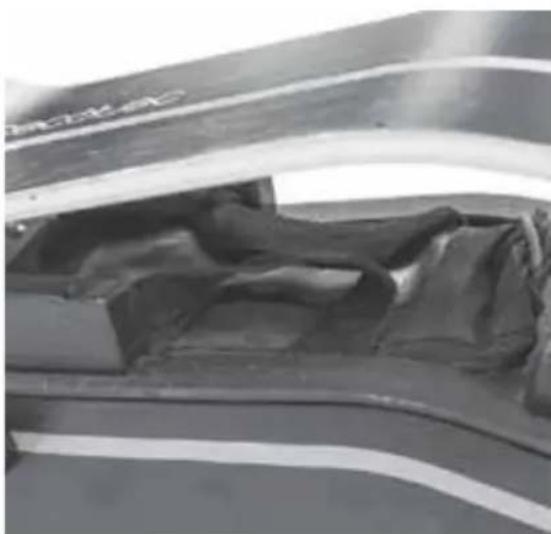

TOEGANG EN ACTIVITATIE VAN DE BATTERIJ EN DE MOTOR

Zowel de batterij als de motor+zijn al geinstalleerd en aangesloten. Til het board voor de voetondersteuning op om toegang te krijgen tot deze componenten. Verbind de aansluiting om het elektronisch circuit te activeren.

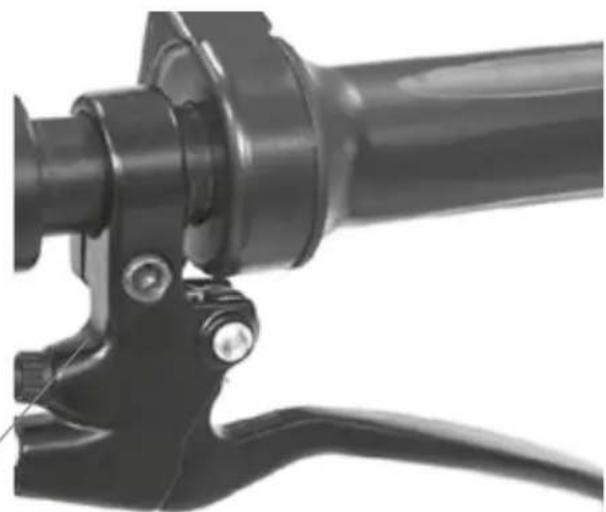

Het handvat van de rem moet regelmatig bijgesteld worden.

• Het handvat moet ongeveer 5-6 mm van de hand greep van het stuur verwijderd�.
  Ga op het voertuig zitten om de afstandussen de handgreep en het handvat van de rem te controleren.
• Als de afstand groter is dan aangeraden, draai dan aan de sluitring (A) van het handvat van derem om de afstand aan te passen.

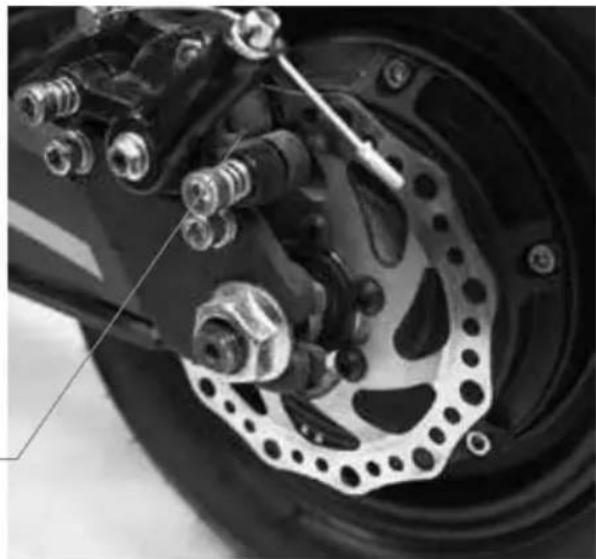

Om de spanning in de kabel van de rem aan te passen, verstel de bout (B) in het achechterwiel. Dit zorgt ervoor dat het wiel makkelijk kan draaien als de rem Niet gebruikt worden en dat het voertuig meteen tot stilstand gebracht kan worden als de rem geactiveerd worden.

B

OPMERKING: na elke verstelling, draai de bevestigingsmoer vast.

5. Werking

KNOPPEN

Aan/uit knop: houd deze knop ingedrukt gedurende enkele seconden om de step in of uit te schakelen.
- Versneller: gebruik de versneller om de step te starten en om te versnellen.
- Rem: knijp deze in om te stoppen.
- Functie: dubbelklik op deze knop om de snelheid aan te passen.

Kies tussen:

• ECO-modus - Het display toont ECO.
• COMFORT-modus - Op het display verzschijnt D.

• SPORT-modus - Op het display verzchijnt S+.

• Koplamp voor enijken: druk op de functieknop om het voorlicht aan te zetten. Als de lichten zich ingeschakeld, druk dan opnieuw op de functieknop om ze uit te zetten.

OPMERKING: tijdens het remmen zal het achechterlicht knipperen.

SCHERM

-ODO: Totaal km
TRIP: Km afgelegd sinds de step was ingeschakeld
- Batterijniveau
Snelheid (Km/h)

DE BATTERIJ OPLADEN

OPMERKING: zorg ervoor dat het apparaatuitgeschakeld is.

A. Open het klepje van de oplaadpoort dat zich aan de rechterkant van het voertuig bevindt en streek de drie-pins aansluiting van de adapter in de oplaadpoort.

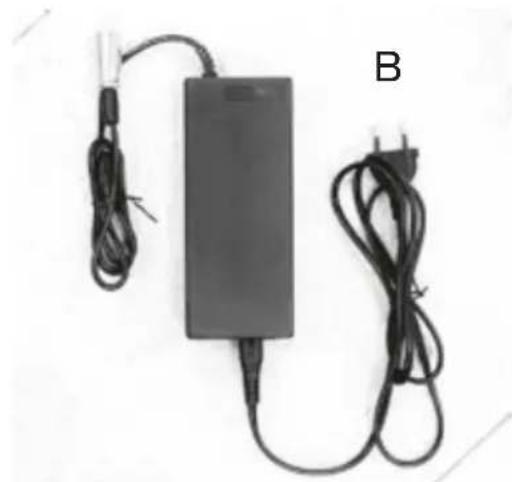

B. Stop de stekker aan het andere uiteinde van de voedingskabel in een stopcontact. Het indicatielampje za rood oplichtenijdens het opladen en za groen worden als de batterij volledig opgeladen is.

OPMERKING:

• Het apparaat worden opgeladen geleverd. Echter, het wordt aangeraden om het apparaat op te laden voor 6 tot 8aar alvorens het voor de eerste keer te gebruiken.
• Het worden ook aangeraden om het apparaat op te laden na elk gebruik en voordat u het apparaat opbergt.
• Laat de batterij Niet volledig leeg gaan om te vermijden dat de batterij beschadigd raakt.

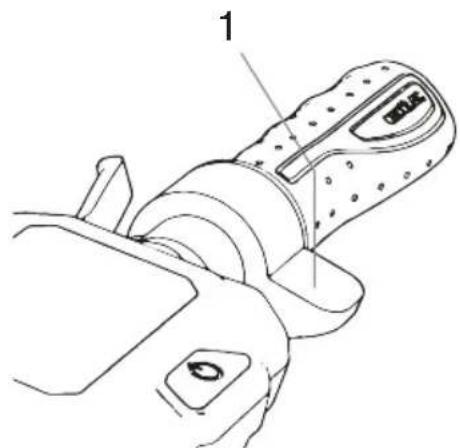

De versneller bevind zich bij de rechtterhandgreep van het stuur.

1. Draai de versneller (1) maar u toe om te versnellen en LAST hem los om te vertragen.
2. Gebruik een van de twee remhendels om de scooter te remmen.

6. Schoonmaken en onderhoud

SCHOONMAKEN

Maak het voertuig schoon met een zachte doeck, water en zeep als dat nodig is.
- Na het schoonmaken, maak de metalen onderdelen grondig droog, odomat deze zouden hunnen corroderen of oxideren.

ALGEMEEN ONDERHOUD

• Het onderhoud van het product moet algid uitgevoerd worden door gekwalificeerd personeel.
• Gebruik algijd originele reserveonderdelen van Cecotec.
• Elk type reparatie moet uitgevoerd worden als het voertuig ondersteund worden door een standard en uitgeschakeld is.

TESTS DIE UITGEVOERD MOETEN WORDEN

• Na een val, controller of de versnellingshandgreep correct werkt. Probeer meerere keren te versnellen en te vertragen om dit te controleren.
• Controller auf en toe of de remmen correct werken. Beweeg het voertuig door vooruit te steppen met uw voeten en rem abrupt om er zeker van teijken dat de remmen werken.
• Controller of alle onderdelen van het voertuig geinstalleerd zich en op een veilige manier vastgemaakt zich.
• Controller de slijtage en de spanning van de banden.
• Controller de slijtage van de remmen en de kabels van de versneller.

7. Probleemoplossing

FOUT OORZAAK		OPLOSSING
De motor werkt nicht. De batterij is nicht	aangesloten.	Controler de verbindingen.
	De batterij is bijna leeg. Laad de	batterij op.
	Elektrisch probleem.	Controler alle verbindingen.
Het achechterwiel draait nicht. Fout in de motoren. Controleer de motor.
De motor slaat af tijdens gebruik.	Oververhitting van de motor. Laat de versneller los en wacht totdat de motor is afgekoeld.
Het voertuig slaat af nadat het is opgeladen.	De batterij is nicht volledig opgeladen.	Laad de batterij op.
Storing in de batterij. De batterij is oud of werkt Niet correct.		Plaats de batterij in een warme omgeving totdat hij weeper op normale temperatuur is.
		De batterij is bevoren. Warm de batterij op.
Het voertuig stocht plotseling tijdens gebruik.	Fout in de zekering. Vervang de zekering.
	De kabel is beschadigd. Controleer en repareer of verwang de kabel.
De batterij laadt nicht op. Lege batterij	Vervang de batterij.
	De oplader van de batterij is stuk.	Vervang de oplader van de batterij.

8. Technische specificaties

Prestatie-index Item		Specifications
Dimensies	L*D*H(mm) 1180x473x1212(mm)Vouwmaat (mm)	1180x473x510 (mm)
	Voertuiggewicht in rijke toestand (met accu)	28 kgProductgewicht
Fietsvereisten	Maximale ladingToepasselijke leeftijd 16-50Geschikte hoogte	120 kg130-200 cm
Voertuigparameters	Volle snugheidMaximale afstand met een ladingMaximale klimhoek ongeveer 15%Toepasselijk terreinWerktemperatuurOpslagtemperatuurbereikIP	25 km/hECO: tot 50km; D: 32km; S+: 28kmCement- en asfaltverharding, vlakke kleibestrating, nicht meer dan 1 cm treten, nicht meer dan 5 cm breed kanaal.0 - 45°C0 - 45°CIPX4
Accu	Nominale voltBatterij capaciteitLaadspanning 42V	36V10,4 Ah
Motor Nominal vermogen		500W borstelloos
Lader	IngangsspanningNominate uitgangsspanning 42VNominate stroomOplaadtijd	100-240V1,7Aongeveer 6-7aar

Verwerking van afgedankte elektrische en elektronische apparaten (van toepassing in alle landen van de Europese Unie en in andere Europese system met afzonderlijk in Zamelsystem)

Dit symbol op het product of op de verpakking geeft aan dat het product Niet als normal haishoudelijk afval要去 worden beschouwd, maar要去 worden ingeleverd bij het juiste verzamelpunt voor de recycling van afgedankte elektrische en elektronische apparatuur (AEEA).

Door het product op de juiste manier af te voeren, helpt u möglichke negatieve gevolgen voor het milieu en de gezondheid door een onjuiste afvalverwerking te Voorkomen. Door materialen te recyclen, worden natuurlijke hulpbronnen bespaard.

Voor meer informatie over het recyclen van dit product kut u contact opnemen met het gemeentekantoor, deplaatselijke afvalwerkingsdienst of de winkel waar u het product hebt gekocht.

Consumenten zijn verplicht om AEEA Niet als gemeinselijk akval af te voeren, maar om dit soort afval in te leveren bij een van deze twee inzamelpunten:

1) Bij de gemeentelijk inzamelpunten; het afval kan direct of via de gemeentelijk inzameldienst (indien aanwezig) worden ingeleverd;
2) Bij verkooppunten van neue elektrische en elektronische apparatuur.

Op deutsche punten kunt u Klein elektronisch afval (de langste zijde korter dan 25 cm) Gratis inleven. Grotere producten können een-op-een worden geleverd: het afgedankte product worden ingeleverd bij aanschaf van een neuew product met bezelfde functie.

Als AEEA onjuist worden afgevoerd, können sancties op basis van de geldende milieuuwetgeving worden toegepast (alleen geldig voor Italië).

Als AEEA batterijen of accu's bevat,要去en deze worden verwijderd en apart worden ingezameld.

Verwerking van lege batterijen (van toepassing in alle landen van de Europese Unie en in andere Europese systemen met afzonderlijk inzamelsysteme)

Dit symbool op het product of op de verpakking geeft aan dat de batterij Niet als normal haishoudelijk afval kan worden beschouwd. Op sommige typen batterijen kan dit symbool worden gebruikt in combinatie met een chemisch symbool.

De chemische symbolen voor kwik (Hg) of lood (Pb) worden toegevoegd als de batterijeer dan 0,0005% kwik of 0,004% lood bevat.

Door de batterijen op de juiste manier af te voeren, helpt u möglichke negatieve gevolgen voor het milieu en de gezondheid door een onjuiste afvalverwerking te Voorkomen. Door materialen te recyclen, worden natururlijke hulpbronnen bespaard. Bij producten die vanwege de veiligheid, prestaties of geevensbescherming een vaste verbinding met een interne accu/batterij hebben, mag de accu of batterij alleen worden verrangen door gekwalificeerd personeel.

Lever het afgedankte product in bij verzamelpunten voor de verwerking van elektrische en elektronische apparatuur. Hierdoor wordt de interne batterij ook op de juiste manier verwerkt.

Voor meer informatie over het afvoeren van de lege batterij of van het productkest u contact opnemen met het gemeentekantoor, deplaatselijke afvalverwerkingsdienst of de winkel waar u het product hebt gekocht.

Op basis van wetsbesluit 49/2014 valt het product onder de verwerking van afgedankte elektrische en elektronische apparatuur (AEEA) (gescheden inzameling).

AANWIJZINGEN

Lees de handleiding en de onderstaande instructies volledig door voordat u het product gebruikt.

Productnaam: Scrambler Ducati CROSS-E

Producttype: elektrische step

Bouwjaar: 2020

• Opmerking: gebruik voor het opladen van de elektrische step ALLEEN de meegeleverde oplader met het label ZH42V1.7ALi met de volgende uitgangsspanning: 41,5 V - 1,7 A.
• Het gebruik van een ander type oplader kan het product beschadigen of tot andere problemen leiden.
• Laad het product nooit op zonder toezicht.
• Het product mag Niet longer dan vier uwr worden opgeladen. Stop het opladen na vier uwr.
• Het product mag alleen bij temperaturen:tussen 0^ en 45^ worden opgeladen.
• Opladen bij lagere of hogere temperaturen kan leiden tot lagere prestaties van de accu, met möglichke schade aan het product en persoonlijk letsel tot gevolg.
• Het product mag alleen worden gezbruikt bij temperaturen:tussen - 10^ C en 45^ C .
• Gebruik bij lagere of hogere temperaturen kan leiden tot lagere prestaties van de accu, met möglichke schade aan het product en persoonlijk letsel tot gevolg.
• Stal het product bij een temperatuurCUSen 0^ en 35^ (de optimale opslagtemperatuur is 25^)
• Het product moet op een droge en open plek worden opgeladen en gestald,uit de buurt van brandbare stoffen.
• Laad Niet op in zonlicht of in de buurt van open vuur.
• Laad het product Niet onmiddelijk na gebruik op. Laat het product een uur afkoelen voordat u het oplaadt.
• Als het product voor langerearend Niet wordt gebruikt en aan derden wordt toevertrouwd, zorg dan dat het gedeelrijk is opgeladen (20-50%). Laad het product Niet volledig op.
• Het product is gewoonlijk gedeeltelijk opgeladen bij levering. Laat dit zo totdat het product(Clk) is voor gebruik.

C E

Conformiteitsverklaring

Naam van de fabrikant: MAIWAY INDUSTRY CO., LTD.

De ondergetekende

dat het ontwerp en de fabricage van dit product

Product merk:	SCRAMBLER DUCATI
Artikel modelummer:	MW21 / Scrambler Ducati CROSS-E
Product type:	Elektrische scooter

Het product voldoet aan de volgende specificaties:

MD-richtlijn: 2006/42 / EG; LVD-richtlijn: 2014/35 / EU; EMC-richtlijn: 2014/30 / EU

Beveiligingsstandaard:

EN 14619:2015

EN 60335-1:2012 + A11:2014/AC:2014

EN 60335-2-29:2004 + A2:2010

EN 55014-1:2017

EN 55014-2:2015

EN IEC 61000-3-2: 2019

EN 61000-3-3:2013

Naam: Alessandro Summa

Positie: Directeur

Bedrijf: M.T. Distribution S.r.l.

Adres: Via Bargellino 10, 40012 Calderara di Reno (BO), Italiè

Datum: 28/04/2020

Alessandro Summa

Director

M.T. DISTRIBUTION SRU Via Bargellino, 10 b/c 40012 CALDERARA & RENO (BO)

Ficn Fis:0119840377

NOMADI COGNOSME? QUALITY E TIMBRO AZIENDALE

CROSS-E

scooter élétrico
