Tipo di prodotto	Soundbar con subwoofer wireless
Marca	Samsung
Modello	HW-T450
Dimensioni della soundbar (L x A x P)	860,0 x 54,0 x 74,0 mm
Peso della soundbar	1,5 kg
Dimensioni del subwoofer (L x A x P)	181,5 x 343,0 x 272,0 mm
Peso del subwoofer	4,3 kg
Alimentazione	CA rete (vedere l'etichetta del prodotto per i valori precisi)
Potenza di uscita (soundbar)	35 W x 2 (a 6 ohm)
Potenza di uscita (subwoofer)	130 W
Ingressi audio	1 ottico (DIGITAL AUDIO IN), 1 USB (5V/0,5A), Bluetooth
Modalità audio	Standard, Surround Sound, Gioco, Smart
Funzioni principali	Bluetooth, sincronizzazione audio, comando vocale, subwoofer wireless, aggiornamento firmware tramite USB
Compatibilità Bluetooth	Sì, versione non specificata, supporta SBC (44,1/48 kHz), A2DP (AV)
Formati audio supportati	LPCM 2 canali, Dolby Audio, DTS; file MP3, WMA, AAC, OGG, FLAC, WAV, AIFF tramite USB
Manutenzione e pulizia	Scollegare l'apparecchio prima della pulizia; usare un panno morbido e asciutto. Non utilizzare prodotti liquidi o abrasivi.
Sicurezza	Non aprire il coperchio (rischio di scossa elettrica). Proteggere da umidità, calore e campi magnetici. Scollegare in caso di temporale o malfunzionamento.
Ricambi e riparabilità	Contattare il servizio clienti Samsung per i ricambi. Riparazione da parte di un professionista qualificato.
Informazioni generali	Temperatura di funzionamento: da +5°C a +35°C; umidità: dal 10% al 75%. Consumo in standby: 2 W.

Domande frequenti - HWT450 SAMSUNG

Come collegare la soundbar al mio televisore?

Puoi collegare la soundbar al tuo televisore tramite un cavo ottico (modalità D.IN) o wireless tramite Bluetooth. Per il Bluetooth, premi il pulsante PAIR sul telecomando, seleziona 'BT' come sorgente, quindi cerca '[AV] Samsung Soundbar T4-Series' nelle impostazioni Bluetooth del tuo televisore.

Cosa fare se il subwoofer non si connette automaticamente?

Prima verifica che i cavi di alimentazione siano collegati correttamente e che la soundbar sia accesa. Se il LED del subwoofer lampeggia blu, esegui una connessione manuale: tieni premuto il tasto ID SET sul retro del subwoofer per 5 secondi (il LED diventa blu lampeggiante), poi tieni premuto il tasto Su del telecomando per 5 secondi finché 'ID SET' non viene visualizzato sulla soundbar. La connessione è stabilita quando il LED del subwoofer diventa blu fisso.

Come posso utilizzare la funzione Bluetooth Power On?

La funzione Bluetooth Power On consente di accendere automaticamente la soundbar quando un dispositivo precedentemente associato tenta di connettersi. Per attivarla o disattivarla, tieni premuto il tasto SOUND MODE del telecomando per più di 5 secondi quando la soundbar è accesa. Lo schermo mostra 'ON-BLUETOOTH POWER' o 'OFF-BLUETOOTH POWER'.

Perché il suono è distorto o assente?

Controlla che il volume non sia muto (tasto MUTE) o troppo basso. Assicurati che la sorgente selezionata (D.IN, BT, USB) corrisponda alla tua connessione. Se usi il Bluetooth, riduci la distanza tra i dispositivi (max 10 m) e allontana le fonti di interferenza (microonde, altri dispositivi wireless). In modalità ottica, verifica che il cavo sia ben inserito.

Come aggiornare il firmware della soundbar?

Scarica l'ultimo aggiornamento dal sito Samsung (www.samsung.com/support) su una chiavetta USB vuota (formato FAT). Decomprimi il file sulla chiavetta. Spegni la soundbar, collega la chiavetta alla porta USB, quindi accendi la soundbar e seleziona la modalità 'USB'. 'UPDATE' viene visualizzato e l'aggiornamento inizia. Non spegnere l'apparecchio durante l'aggiornamento. La soundbar si spegne automaticamente al termine.

Si può installare la soundbar a parete?

Sì, la soundbar viene fornita con una guida per il montaggio a parete, due supporti di fissaggio e viti. Assicurati che la parete possa sostenere il peso (1,5 kg). Usa viti adatte al tipo di parete (diametro M5, lunghezza ≥ 35 mm). Segui i passaggi del manuale: segna i fori con la guida, fora, inserisci i tasselli se necessario, avvita i supporti alla parete e aggancia la soundbar.

Come regolare il volume del subwoofer?

Usa il tasto WOOFER avanti/indietro sul telecomando per regolare il volume del subwoofer da -12 a +6 (con incrementi di 1). Per azzerare, premi il tasto WOOFER. L'impostazione viene visualizzata brevemente sul display della soundbar.

Il telecomando non funziona più, cosa fare?

Sostituisci le batterie con due pile AA nuove rispettando la polarità. Controlla che nessun ostacolo blocchi il segnale tra il telecomando e la soundbar (portata max circa 10 m). Se il problema persiste, ripristina la soundbar scollegandola dalla rete elettrica per alcuni minuti.

Quali formati audio sono leggibili tramite la porta USB?

La soundbar supporta i file MP3, WMA, AAC, OGG, FLAC, WAV e AIFF. Le frequenze di campionamento e i tassi di compressione variano a seconda del formato (vedere l'elenco completo nel manuale). Cartelle e file in numero eccessivo possono rallentare la visualizzazione. La soundbar si spegne automaticamente dopo 18 minuti di inattività USB.

Come sincronizzare l'audio e il video se il suono è in ritardo?

In modalità non USB, premere più volte il tasto 'Comando vocale' del telecomando fino a selezionare 'AUDIO SYNC'. Usare i tasti Su/Giù per regolare il ritardo audio da 0 a 300 millisecondi fino a che il suono sia sincronizzato con l'immagine. Questa funzione non è disponibile in modalità USB.

MANUALE UTENTE HWT450 SAMSUNG

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO. Fare riferimento alla segunte tabella per una descrizione dei symboli che è possibile trovare sul proprio prodotto Samsung.

4	ATTENZIONE RISCHIODIFOLGORAZIONE. NONAPRIRE.	4
5	Questo symbolo indica che all'interno sono presenti tensioni pericolose. E'pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.
1	Questo symbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.
2	Prodotto di Classe II: Questo symbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra. SeQuesto symbolo non è presente su un prodotto con un cavo di alimentazione, il prodotto DEVE disponre di una connessione sicura a una presa di corrente dotata di messa a terra.
~	Tensione CA: Questo symbolo indica che la tensione contrassegnata conQuesto symbolo è di tipo CA.
---	Tensione CC: Questo symbolo indica che la tensione contrassegnata conQuesto symbolo è di tipo CC.
Δi	Attenzione, consultare le Istruzioni per l'uso: Questo symbolo indica all'utente la necessità di consultare il manuale dell'utente per ottenere ulteriori informazioni sulla sicurezza.

AVVERTENZA

Per ridurre i rischi d'incendio e di scosse elettriche non esporre l'apparecchio a pioggia o umilità.

ATTENZIONE

PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.
- Questo dispositivo deve essere sempre molto collegato ad una presa elettrica dotata di messa a terra di protezione.
- Per scollegare il dispositivo alla rete elettrica, lo spinotto deve essere estratto alla presa, pertantoesso devesecco,.facilitmente raggiungibile.
- Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
- Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione alla presa di rete.

Di seguenza, la spina di alimentazione deve essere facilitmente e prontamente accessibile in qualsiasi momento.

PRECAUZIONI

1. Assicurarsi che l'alimentazione CA della propria abitazione sia conforme ai requisiti di potenza riportati sull'adesivo di identificazione situato sulla parte inferiore del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA alla presa di rete. Scollegare l'unità alla presa se si prevede di non utilizarla per un periodo prolongato.
2. Durante i temporali, scollegare la spina di alimentazione alla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità.
3. Non esporre l'unità alla luce diretta del sole o ad autres fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità.

4. Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione alla presa di corrente. Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con quello prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle con i comuni rifiuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. Una installation scorretta delle batterie cui cause corretta delle batterie cui cause corretta delle batterie cui cause corretta delle batterie cui cause corretta delle batterie cui cause corretta delle batterie cui cause corretta delle batterie cui cause corretta delle batterie cui cause corretta delle batterie cui cause corretta delle batterie cui cause corretta delle batterie cui cause corretta delle batterie cui cause corretta delle batterie cui cause corretta delle Batterie cui cause corretta delle batterie cui cause corretta delle batterie cui cause corretta delle batterie cui cause corretta delle batterie cui cause corretta delle batterie cui cause corretta delle batterie cui cause corretta delle batterie cui cause corretta delle batterie cui cause corretta delle batterie cui cause corretta delle batterie cui cause corretta delle batterie cui cause corretta delle batterie cui cause morire e che si sono iniziata.

INFORMAZIONISUL MANUALE

Il manuale utente è composto da due parti: il presente MANUALE UTENTE amplificato in formato cartaceo e un MANUALE COMPLETO dettagliato che è possibile scaricare.

MANUALE UTENTE

Consultare quello manuale per istruzioni di sicurezza, informazioni sull'installazione del prodotto, i componenti, i collegamenti e le specifiche del prodotto.

MANUALE COMPLETO

É possibile acceder e al MANUALE COMPLETO nel centro di assistenza clienti Samsung online scansionando il codice QR. Per visualizzare il manuale sul proprio PC o dispositivo mobile, scaricarlo dal site Web Samsung in formato documento.

(http://www.samsung.com/support)

Le caratteristiche e le specifiche sono soggetta a modifiche alla preavviso.

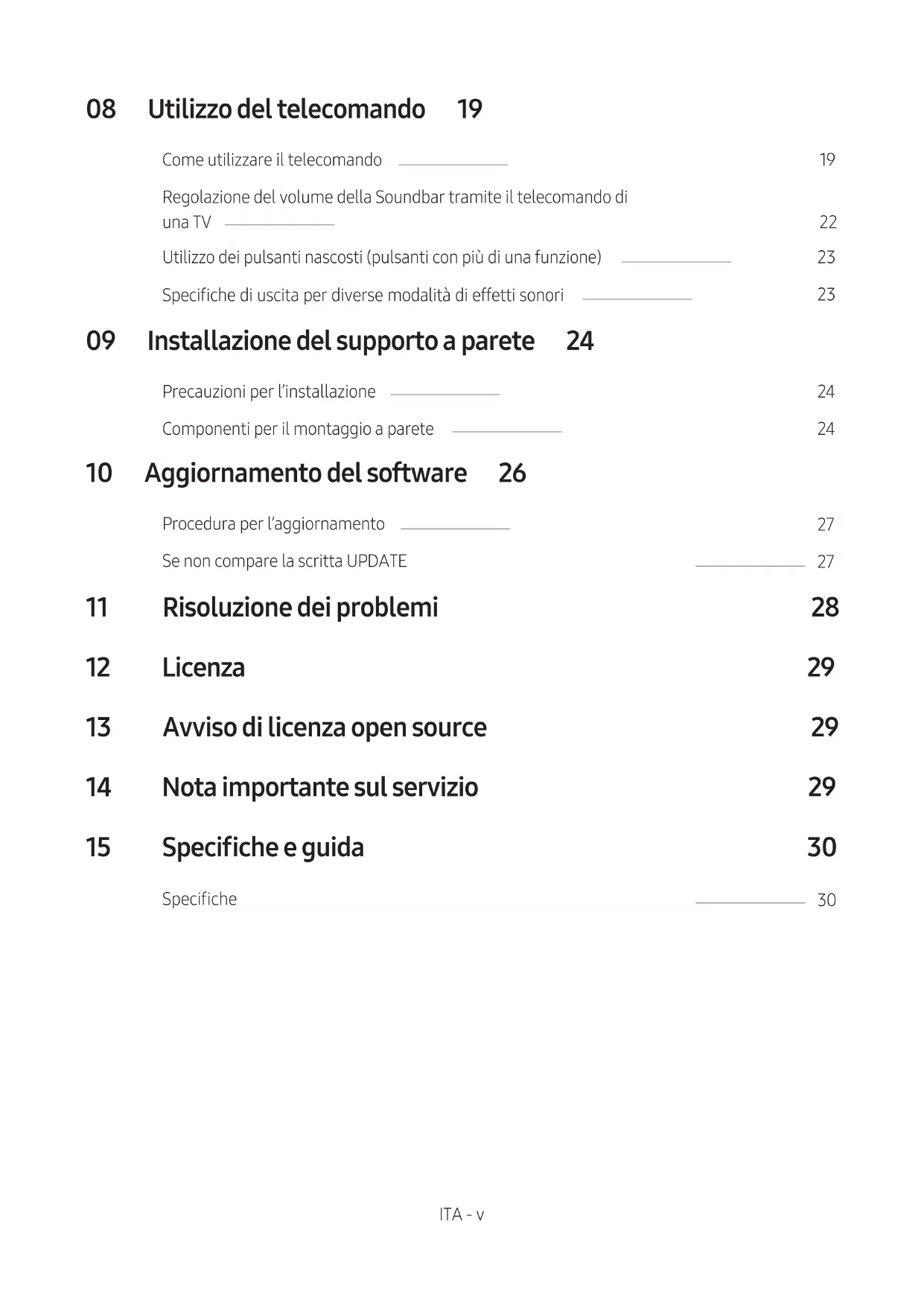

SOMMARIO

01 Verifica dei componenti 2

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AA)

02 Panorama del prodotto 3

Pannello anteriore / Pannello superiore della Soundbar 3

Pannello inferiore della Soundbar 4

03 Collegamento della Soundbar 5

Collegamento alla rete elettrica 5

Connessione della Soundbar al Subwoofer 6

• Connaissance automatica tra il subwoofer e la Soundbar 6

• Connessione manuale del subwoofer in caso di connessione automatica non riuscita

Collegamento del kit SWA-8500S (venduto separamente) alla Soundbar 8

04 Collegamento alla TV 10

Metodo 1. Collegamento mediante un cavo 10

-Collegamento tramite un cavo ottico 10

Metodo 2. Connessione wireless 11

• Connessione di una TV mediante Bluetooth

05 Collegamento di un dispositivo esterno 13

Collegamento tramite un cavo ottico 13

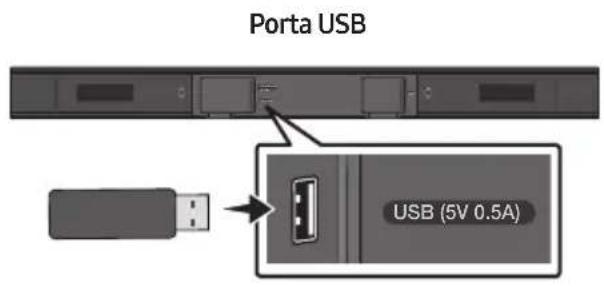

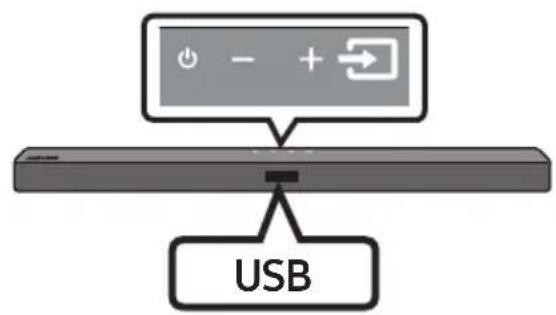

06 Collegamento di un dispositivo di memoria USB

07 Connessione di un dispositivo mobile 16

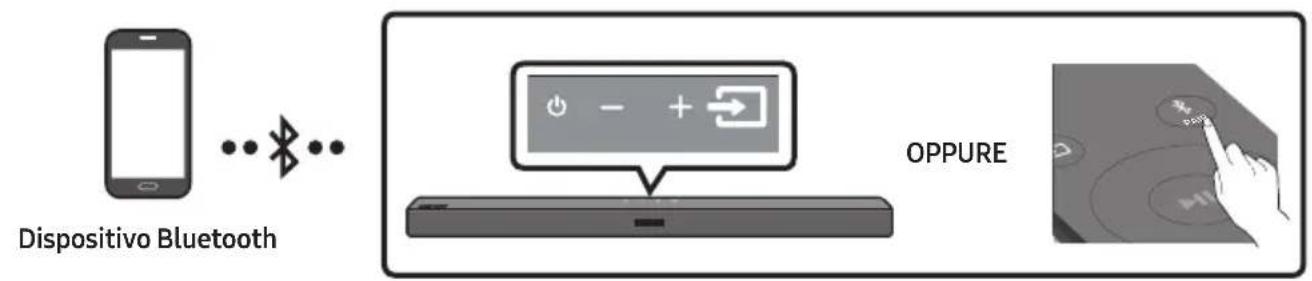

Connessione tramite Bluetooth 16

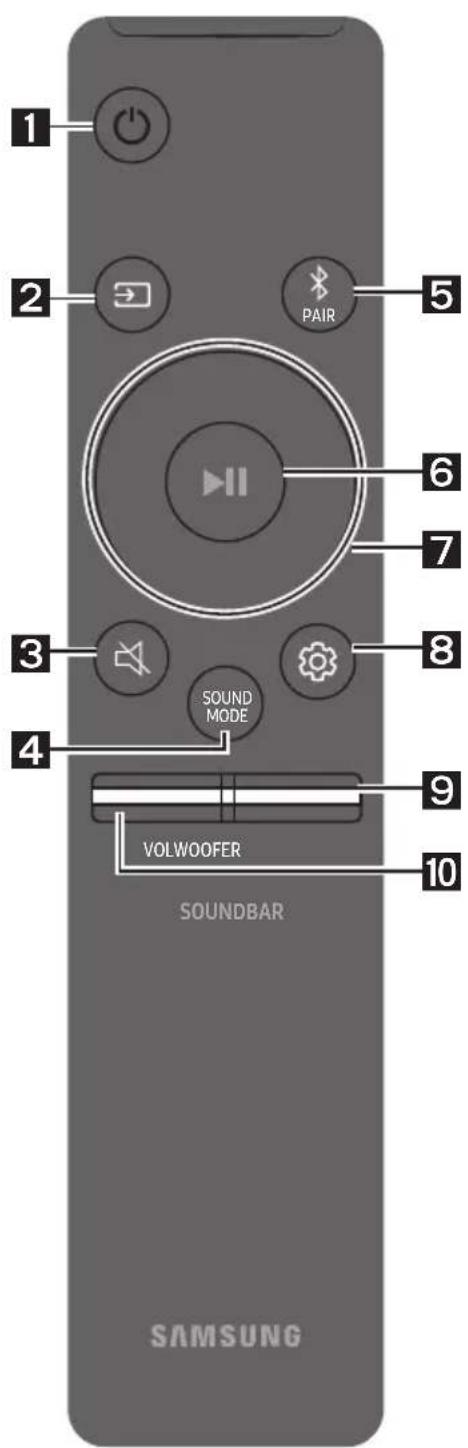

08 Utilizzo del telecomando 19

Comeutilizzareiltelecomando 19

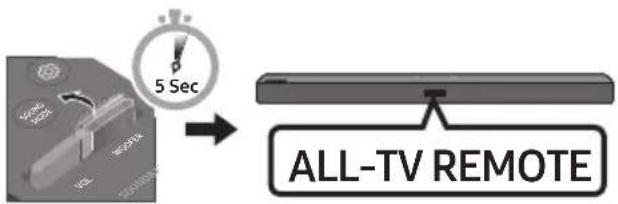

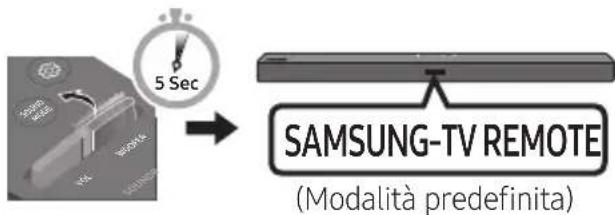

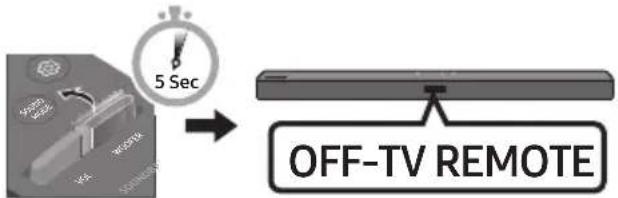

Regolazione del volume della Soundbartramite il telecomando di una TV 22

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione) 23

23

09 Installazione del supporto a parete 24

Precauzioni per l'installazione 24

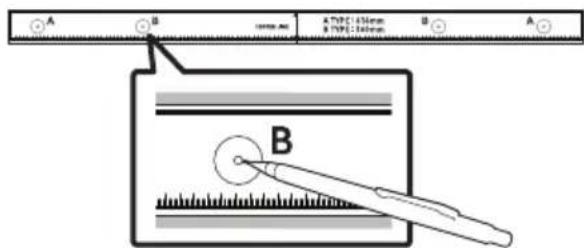

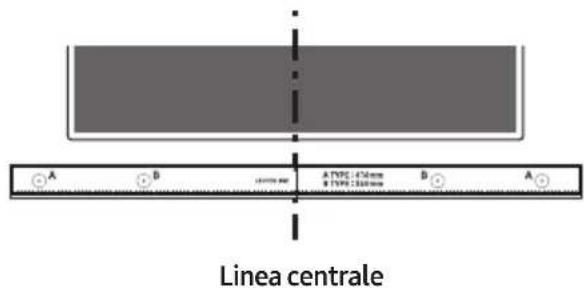

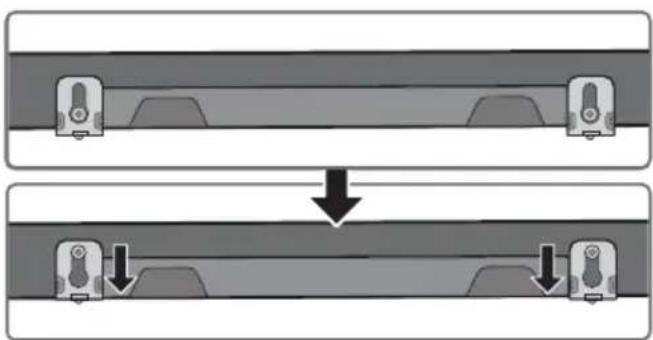

Componenti per il montaggio a parete 24

10 Aggiornamento del software 26

Procedura per l'aggiornamento 27

Se non compare la scritta UPDATE 27

11 Risoluzione dei problemi 28

12 Licenza 29
13 Avviso di licenza open source 29
14 Nota importante sul servizio 29
15 Specifice e guida 30

30

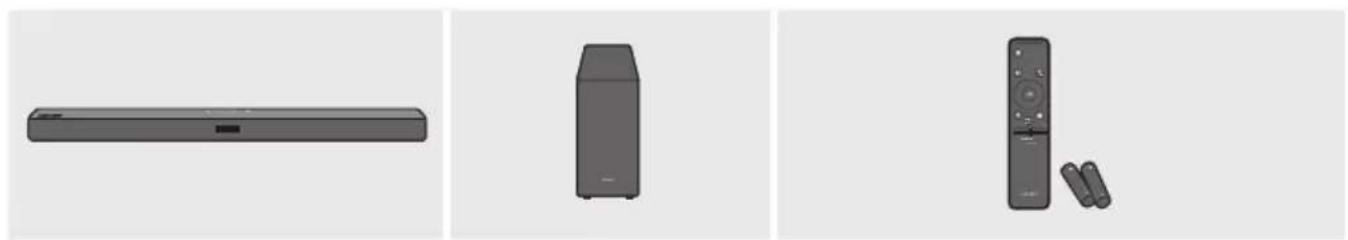

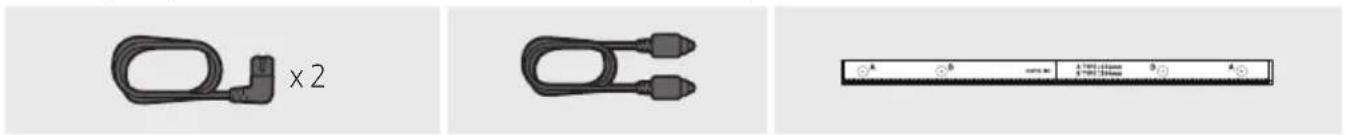

01 VERIFICA DEI COMPONENTI

Unità principale della Soundbar Subwoofer Telekomando / Batterie
Cavo di alimentazione (Subwoofer, Soundbar)

Rondella di fissaggio Vite
Supporto per montaggio a parete

• Per ulteriori informazioni sull'alimentazione e il consumo di energia, videere l'etichetta applicata al prodotto. (Etichetta : Fondo dell'Unità Principale della Soundbar)
• Per acquistare componenti aggiuntivi o cavi opzionali, contattare un Centro servizi Samsung o l'Assistenza clienti Samsung.
• L'espetto degli accessori cui pova variare leggermente dalle illustrazioni riportate sopra.

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AA)

Far scorrere il coperchio posteriore nella direzione della freccia fino alla completeness.
Inserire 2 batterie AA (1,5 V) orientate in maniera tale da rispettarne la polarità. Far scorrere il coperchio posteriore fino al raggiungimento della posizione iniziale.

02 PANORAMICA DEL PRODOTTO

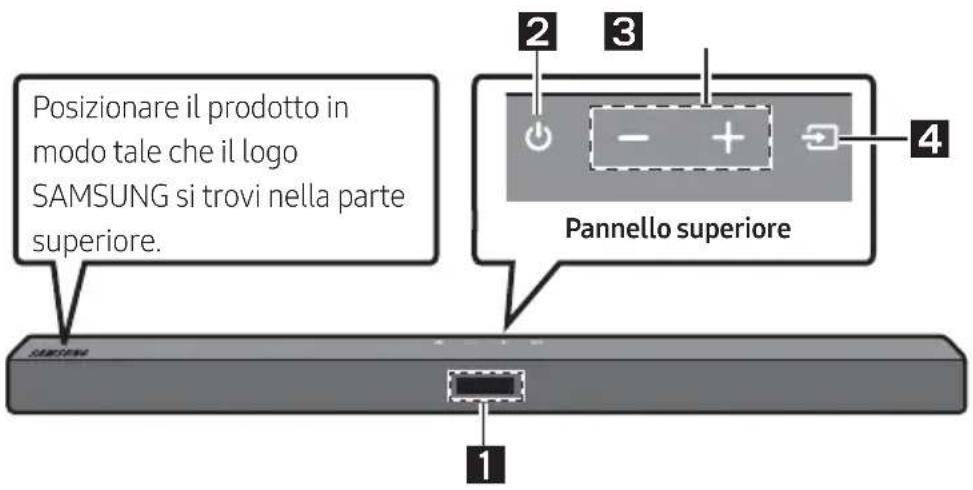

Pannello anteriore / Pannello superiore della Soundbar

1	Visualizzazione Consente di visualizzare lo stato e il modo attuale del prodotto.
2	Tasto Alimentazione) Consente di accendere e spegnere il dispositivo. • Funzione Auto Power Down L'unità si spegne automaticamente nelle situazioni elencate di seguito. - Modalità D.IN / BT / USB: Se non è presente un segnale audio per 18 minuti.
3	Tasto -/+(Volume) Consente di regolare il volume. • Una volta effettuata la regolazione, il livello del volume viene visualizzato sul display frontale della Soundbar.
4	Tasto (Sorgente) Consente di selezionare il modo di ingresso della sorgente.
	Modo di ingressso Visualizzazione
	Ingresso digitale ottico D.IN
	Modo BLUETOOTH BT
	Modo USB	USB
	• Per attivare il modo "BT PAIRING",ambiare la sorgente passando al modo "BT",quindi tenere premuto il tasto (Sorgente) per almeno 5 secondi.

• Quando si insertisce il cavo CA, il tasto di accensione diventa operativo in 4 - 6 secondi.
• Quando si accende l'unità vi è un ritardo di 4 - 5 secondi prima che venga riprodotto il suono.
• Per attivare solo l'audio del Soundbar, disattivare i diffusori della TV nel menu di configurazione audio della TV. Vedere il manuale fornito con il teilevisore.

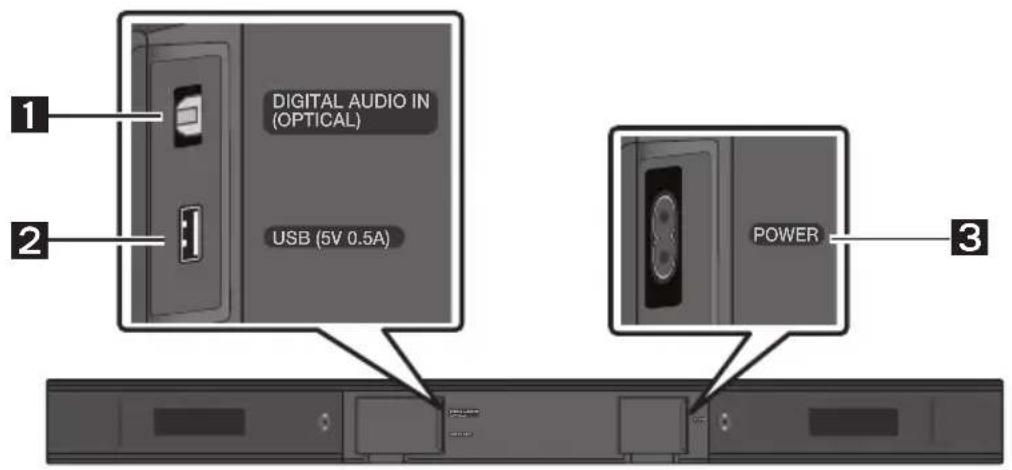

Pannello inferiore della Soundbar

1	DIGITAL AUDIO IN (OPTICAL) Collegare all'uscita digitale (ottica) di un dispositivo esterno.

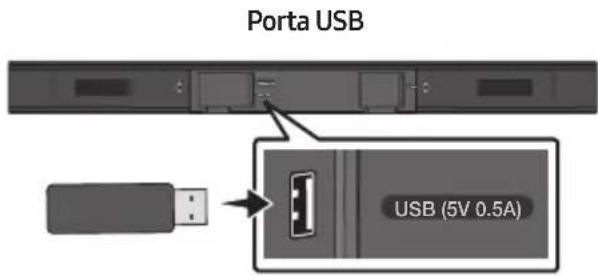

2	USB (5V 0.5A) Collegare a un dispositivo USB per riproduire file musicali sul dispositivo USBtramite la Soundbar.
3	POWER Collegare il cavo di alimentazione CA della Soundbar.

• Per scollegare il cavo di alimentazione da una presa a parete, tirare afferrandolo per la spina. Non tirare afferrando il cavo.
  Non collegare questa unità o altri componenti a una presa CA fino a quanto tutti i collegamenti tra i componenti sono stati completati.

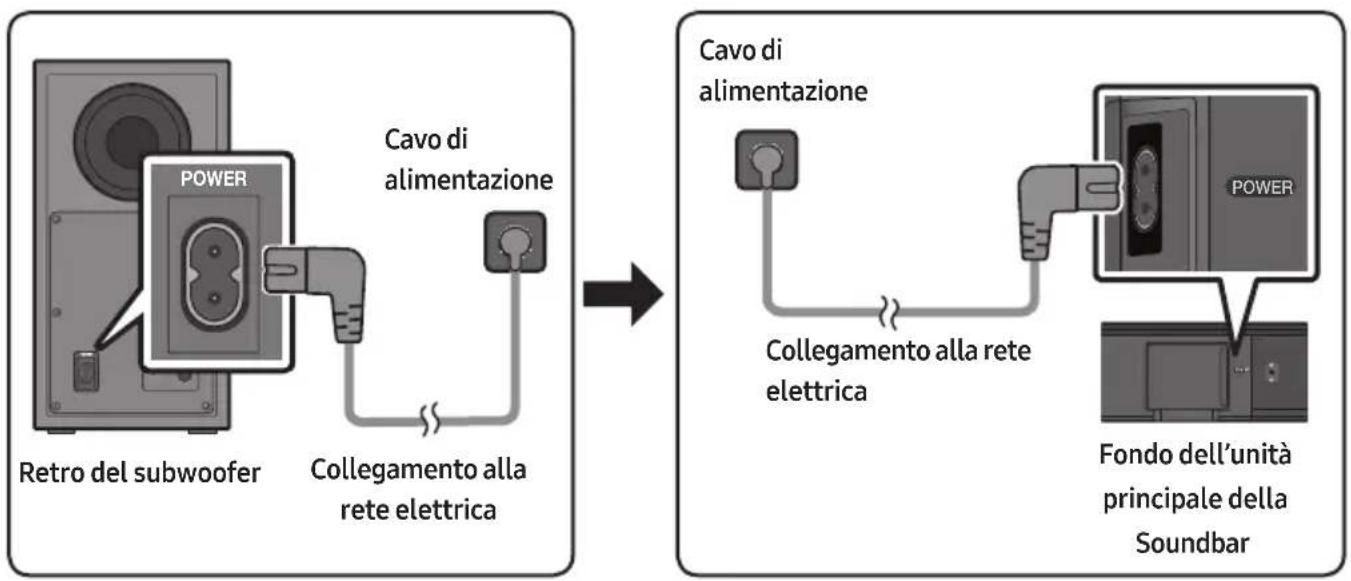

Collegamento alla rete elettrica

Per collegare il subwoofer e la Soundbar a una presa elettrica, utilizzato i componenti di alimentazione nel seguente ordine:

1. Collegare il cavo di alimentazione al subwoofer.
2. Collegare il cavo di alimentazione alla Soundbar.

Vedere le figure sottostanti.

• Per ulteriori informazioni sulla potenza elettrica assorbita e sul consumo di energia, videere l'etichetta applicata al prodotto. (Etichetta: Fondo dell'unità principale della Soundbar)

Connessione della Soundbar al Subwoofer

Quando è collegato il subwoofer, vengono riprodotti potenti toni bassi.

Connessione automatica tra il subwoofer e la Soundbar

Al momento dell'accensione dopo il collegamento dei cavi di alimentazione alla Soundbar e al subwoofer, il subwoofer si connette automaticamente alla Soundbar.

• Una volta completata l'associazione automatica, si accendono gli indicatori blu sul retro del subwoofer.

Indicatori LED sul retro del subwoofer

LED	Stato	Descrizione	Soluzione
Blu	Acceso	Connessione riuscita (funzionamento normale)	-
	Lampeggiante	Ripristino della connessione	Controllare che il cavo di alimentazione connesso all'unità principale della Soundbar sia collegato correttamente oppure attendere circa 5 minuti. Se continua a lampeggiar, provare a connettere manualmente il subwoofer. Consultare la pagina 7.
Rosso Acceso		Standby (con l'unità principale della Soundbar spenta)	Verificare che il cavo di alimentazione sia collegato correttamente all'unità principale della Soundbar.
		Connessione non riuscita	Procedere nuovamente alla connessione. Vedere le istruzioni relative alla connessione manuale a pagina 7.
Rosso e blu	Lampeggiante	Malfunzionamento	Consultare il manuale per i recapiti del Centro servizi Samsung.

Connessione manuale del subwoofer in caso di connessione automatica non riuscita

Prima di esquire la procedura di connessione manuale descritta di seguito:

• Verificare che i cavi di alimentazione della Soundbar e del subwoofer siano collegati correttamente.

Assicurarsi che la Soundbar sia accesa.

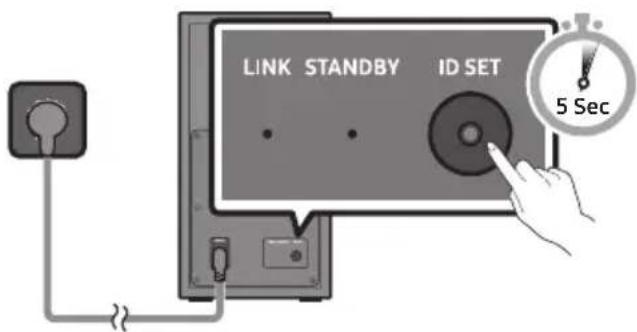

1. Tenere premuto ID SET sul retro del subwoofer per almeno 5 secondi.

Lindicatore roso sul retro del diffusore si spegne e l'indicatore blu lampegia.

Retro del subwoofer

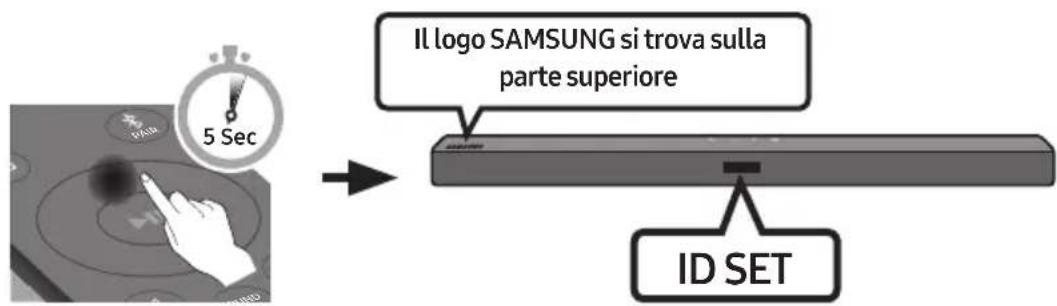

1. Tenere premuto il tasto Su del telecomando per almeno 5 secondi.

2. Il messaggio ID SET viene visualizzato brevamente sul display della Soundbar, poi scompare.

3. La Soundbar si accenderà automaticamente una volta completata l'ID SET.

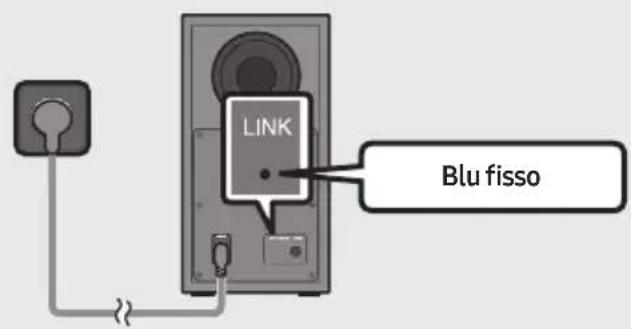

1. Verificare che il LED LINK sia di colore blu fisso (connessione completata).

L'indicatore a LED LINK smette di lampeggiare e diventa blu fisso quando si stabilisce una connessione tra la Soundbar e il subwoofer wireless.

NOTE

• Non collegare il cavo di alimentazione di quello prodotto o la tua TV a una presa a muro fino a quanto tutti i colleaguei tra i componenti sono stati completati.
• Prima di spostare o installare quello prodotto, assicurarsi di spegnerlo e scollegare il cavo di alimentazione.
• Se l'unità principale è spenta, il subwoofer wireless entrèrà in modo stand-by e l'indicatore Led di STANDBY sul retro diventerà rossò après aver lampeggiato in blu per diverse volte.
• Se si utilizza un dispositivo che sfrutta la medesima frequenza (5,8 GHz) della Soundbar nelle vicinanze della Soundbar, le interferenze potrebbero causare alcune interruzioni del suono.
• La distanza di trasmissione massima del segnale wireless dell'unità principale è di circa 10 metri, ma cui sono variate a seconda dell'ambiente di funzionamento. Se tra l'unità principale e il subwoofer si frappone una parete metallica o di cemento armato, il systema potrebbe non funzionare affatto in quanto il segnale wireless non è in grado di attraversare il metallo.

PRECAUZIONI

• Le antenné di ricezione wireless sono integrate nel subwoofer wireless. Tenere le unità al riparo da acqua e umidità.
• Per prestazioni di ascolto ottimali, assicurarsi che l'area circostante il diffusore wireless e il posizionamento del modulo di ricezione wireless (venduto separamente) siano sgombri da ostacoli.

Collegamento del kit SWA-8500S (venduto separatamente) alla Soundbar

Per provare ilvero impianto audio surround wireless, collegare il kit di diffusori posteriori wireless Samsung (SWA-8500S, venduto separamente) alla Soundbar.

1. Collegare il modulo ricevitore wireless ai 2 diffusori surround. Il cavi dei diffusori sono identificati tramite un codice colore.

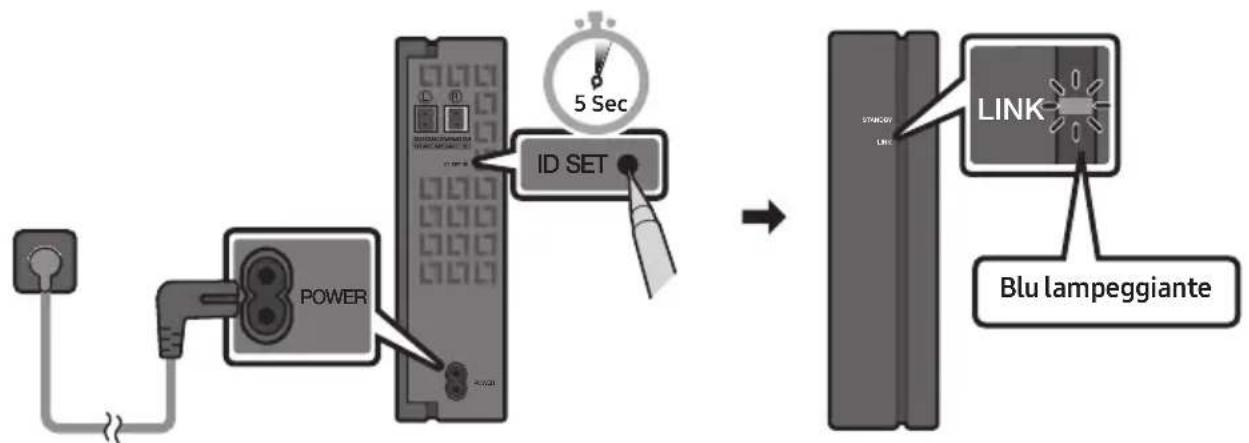

1. Dopo aver inserto il modulo ricevitore wireless in una presa elettrica, verificare che sia in stato di standby.

2. L'indicatore LINK a LED (LED blu) sul Modulo ricevitore wireless lampeggia. Se il LED non lampeggia, premere il tasto ID SET sul retro del Modulo ricevitore wireless con la punta di una penna per 5~6 secondi fino a che l'indicatore LINK a LED lampeggia (in blu). Per ulteriori informazioni sul LED,fare riferimento al manuale utente del prodotto SWA-8500S.

1. Tenere premuto il tasto Su del telecomando per almeno 5 secondi.

2. Il messaggio ID SET viene visualizzato brevamente sul display della Soundbar, poi scompare.

3. La Soundbar si accenderà automaticamente una volta completata l'ID SET.

ATTENZIONE

• Se la Soundbar stava riproducendo musica al momento del collegamento al kit SWA-8500S, potrebbero udirsi alcune irregularità emesse dal woofer durante il completamento della connessione.

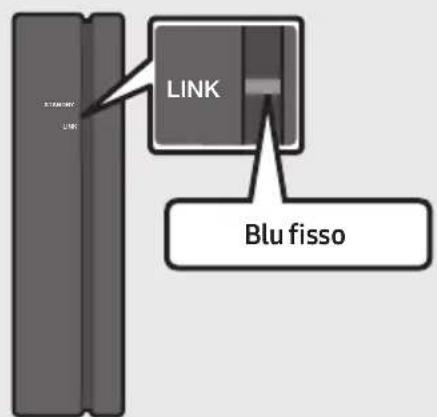

• Verificare che il LED LINK sia di colore blu fisso (connessione completata).

L'indicatore a LED LINK smette di lampeggiare e diventa blu fisso quando si stabilisce una connessione tra la Soundbar e il modulo ricevitore wireless.

1. Se il kit SWA-8500S non si connette, ripetere la procedura dal passaggio 2.

É possibile ascoltare l'audio della TV alla Soundbar grazie a connessioni cablate o wireless.

• Quando la Soundbar è collegata a specifici modelli di teilevisore Samsung, è possibile controllarla utilizzando il telecomando della TV.

• Questa funzione è supportata delle Smart TV Samsung del 2017 e successive che sono in grado di supportare il Bluetooth quando si collega la Soundbar alla TV con un cavo ottico.

• Questa funzione consente inoltre di utilizzato il menu della TV per regolare il Campo sonoro e diverse impostazioni, altre al volume e alla funzione diuto.

Metodo 1. Collegamento mediante un cavo

Quando i segnali di radiodiffusione sono di tipo Dolby Digital e nella TV il "Formato audio dell'uscita digitale" è impostato su PCM, si raccomanda di modificare l'impostazione passando a Dolby Digital. Una volta modificata l'impostazione, è possibile godere di una qualità audio più elevata. (Sul menu del TV le diciture per Dolby Digital e PCM potrebbero essere diverse a seconda del produttore del TV.)

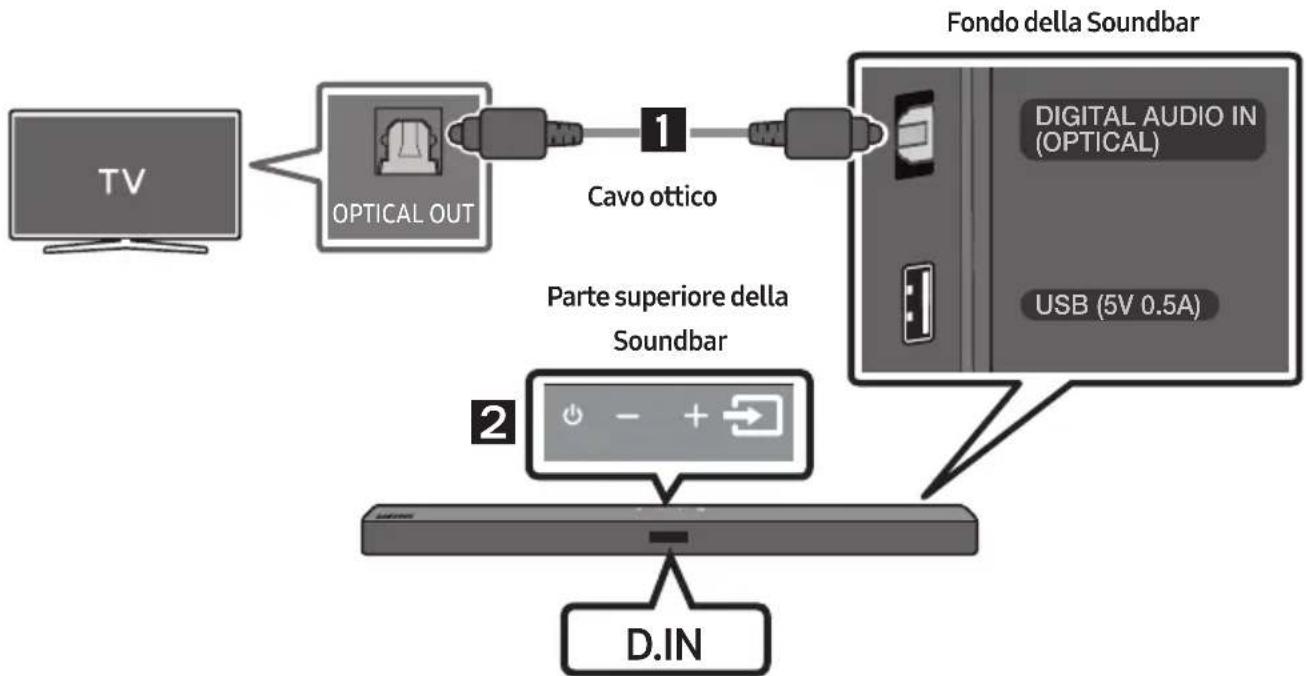

Collegamento tramite un cavo ottico

1. Collegare la presa jack DIGITAL AUDIO IN (OPTICAL) della Soundbar alla presa jack OPTICAL OUT della TV con un cavo ottico digitale.
2. Premere il tasting (Sorgente) sul pannello superiore o sul telecomando, quando selezionare il modo "D.IN".

Metodo 2. Connessione wireless

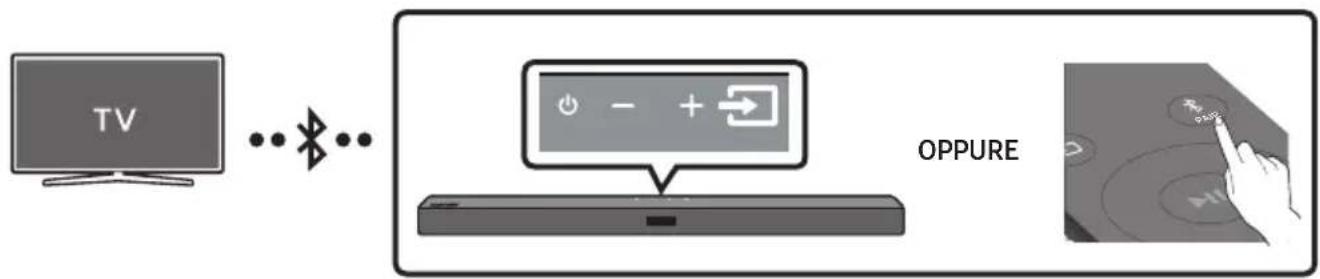

Connessione di una TV mediante Bluetooth

In caso di connessione di una TV mediante Bluetooth, è possible percepire l'audio stereo perché i fastidi dovuti al cablaggio.

• É possible connette solo una TV alla volta.

La connessione iniziale

1. Premere il tasto PAIR sul telecomando per accedere alla modalità "BT PAIRING".

(OPPURE)

a. Premere il tasting (Sorgente) sul pannello superiore, quando selezionare "BT". "BT" passa automaticamente in pochi secondi a "BT PAIRING" oppure a "BT READY" se presente un record di connessione.
b. Quando compare "BT READY", tenere premuto il tasting (Sorgente) nel pannello superiore della Soundbar per più di 5 secondi per visualizzare "BT PAIRING".

1. Selezionare il modo Bluetooth sulla TV. (Per ulteriori informazioni, consultare il manuale della TV.)

2. Selezionare " [AV] Samsung Soundbar T4-Series" dall'elenco visualizzato nella schermata della TV. Una Soundbar disponibile è indicata con "Need Pairing" o "Paired" nell'elenco dei dispositivi Bluetooth della TV. Per connettersi alla Soundbar, selezionare il messaggio e stabilire una connessione.

3. Una volta connessa la TV, viene visualizzato il messaggio [Nome TV] "BT" sul display frontale della Soundbar.

4. Ora è possibile percepire l'audio della TV alla Soundbar.

Se il disposativo non riesce a connettersi

• Se la因为你 relativa alla Soundbar precedente connessa (ad es. "[AV] Samsung Soundbar T4-Series") compare nell'elenco, cancellatela.
  Ripetere quindi i passaggi da 1 a 3.

NOTA

• Una volta connessa la Soundbar alla TV per la prima volta,'utilizzare la modalità "BT READY" per la riconnessione.

Disconnessione della Soundbar alla TV

Premere il tasting (Sorgente) sul pannello superiore o sul telecomando, quindi passare a un modo qualsiasi accetto "BT".

• La disconnessione richiede tempo perché la TV deve ricevere una risposta alla Soundbar. (Il tempo necessario potrebbe variate a seconda del modello di TV.)
• Per annullare la connessione Bluetooth automatica tra la Soundbar e il TV, premere il tasto Sinistra del telecomando per 5 secondi con la Soundbar in stato "BT READY". (Attivazione Disattivazione)

Qual è la differenza tra BT READY e BT PAIRING?

• BT READY : in esta modalità è possibile cercare delle TV giornese in passato o connettere alla Soundbar un dispositivo mobile connesso in passato.
• BT PAIRING: in Questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar. (Premere il tasting e PAIR sul telecomando o tenere premuto il tasting (Sorgente) nella parte superiore della Soundbar per più di 5 secondi nelle la Soundbar è in modo "BT".)

NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.
• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.
• La Soundbar si spegne automaticamente après 18 minuti nella stato Pronto.

• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni:

• Se la Soundbar è circondata da un potente Campo elettrico.

• Se due o più dispositiivi Bluetooth sono associati contemporaneamente alla Soundbar.

• Se il disposativo Bluetooth è spento, fuoriosto o presenta malfunzionamenti.

• I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio fornia a microonde, LAN wireless eosi via, devono essere tenuti lontano dall'unità principale della Soundbar.

05 COLLEGAMENTO DI UN DISPOSITIVO ESTERNO

É possible connettere un dispositivo esterno tramite una connessione cablata o Bluetooth per riproduire l'audio atraverso la Soundbar.

Collegamento tramite un cavo ottico

1. Collegare il DIGITAL AUDIO IN (OPTICAL) ell'unità principale alla presa jack OPTICAL OUT del dispositivo sorgente utilizzato un cavo ottico digitale.
2. Selezionare il modo "D.IN" premendo il tasto (Sorgente) sul pannello superiore o sul telecomando.

06 COLLEGAMENTO DI UN DISPOSITIVO DI MEMORIA USB

É possibile riproduire tramite la Soundbar file musicali conteni in dispositivi di memoria.

1. Connettere il dispositivo USB alla porta USB nella parte inferiore del prodotto.
2. Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare "USB".
3. Nel display viene visualizzato "USB".

4. Riproduire file musicali dal dispositivo di memoria tramite la Soundbar.

5. La Soundbar si spegne automaticamente (Auto Power Down) se non è stato collegato alcun dispositivo USB per più di 18 minuti.

Elenco della compatibilità

Estensione	Codec	Frequenza di campionamento	Velocità di trasmissione
*.mp3 MPEG1	Layer2 32 kHz ~ 48 kHz 32	~ 320 kbps
	MPEG 1 Layer3 32 kHz ~ 48 kHz 32 ~ 320 kbps
	MPEG 2 Layer3 16 kHz ~ 24 kHz 8 ~ 160 kbps
	MPEG 2.5 Layer3 8 kHz ~ 12 kHz 8 ~ 160 kbps
*.wma	WMA7/8/9/STD	8 kHz ~ 48 kHz	32 ~ 320 kbps
*.aac	AAC	8 kHz ~ 96 kHz	< 1728 kbps
	AAC-LC
	HE-AAC
*.ogg	Codec Vorbis	(8, 16, 22,05, 32, 44,1, 48) kHz	non supportare ogg: 1. dimensione blocco 0 < 256, dimensione blocco 0 > 1024 2. dimensione blocco 1 < 512, dimensione blocco 1 > 4096 3. contatore libero codice > 64 4. elemento libero codice > 640 5. Contatore floor > 2 6. tipo floor 0 7. contatore residuo > 2 8. dimensione != 2 9. contatore mappatura > 2 10. contatore modalità > 2 11. tipo residuo != numero canale
*.flac	-	8 kHz ~ 192 kHz	< 5 Mbps
*.wav	PCM/LPCM/IMA_ ADPCM/MPEG/ MULAW	8 kHz ~ 192 kHz	< 5 Mbps
*.AIFF	Tipodi comprese: alwa, ulaw, sowt	(8, 16, 22,05, 32, 44,1, 48, 96, 192) kHz ≤ 2 canali	< 5 Mbps

• Se nel dispositorio USB sono presenti troppi file e cartelle, la Soundbar potrebbe impiegare quello istante per l'accesso a e la riproduzione dei file.

07 CONNECTION DI UN DISPOSITIVO MOBILE

Connessione tramite Bluetooth

In caso di connessione di un dispositivo mobile mediante Bluetooth, è possible percepire l'audio stereo -, i fastidi dovuti al cablaggio.

• É possibile connettere solo un disposativo Bluetooth alla volta.

La connessione iniziale

1. Premere il tasto PAIR sul telecomando per accedere alla modalità "BT PAIRING".

(OPPURE)

a. Premere il tasting (Sorgente) sul pannello superiore, quando selezionare "BT". "BT" passa automaticamente in pochi secondi a "BT PAIRING" oppure a "BT READY" se presente un record di connessione.
b. Quando compare "BT READY", tenere premuto il tasting (Sorgente) nel pannello superiore della Soundbar per più di 5 secondi per visualizzare "BT PAIRING".

1. Selezionare "[AV] Samsung Soundbar T4-Series" all'elenco visualizzato.

2. Quando una Soundbar è connessa al dispositivo Bluetooth, nel display frontale viene visualizzato il messaggio [Nome dispositivo Bluetooth] → "BT".

3. Riproduire file musicali dal dispositivo, connesso tramite Bluetooth, tramite la Soundbar.

Se il dispositivo non riesce a connettersi

Se la看你 relativa alla Soundbar precedenteamento connessa (ad es. " [AV] Samsung Soundbar

T4-Series") compare nell'elenco, cancellatela.

Quindi ripetere i passaggi 1 e 2.

NOTA

• Una volta connessa la Soundbar alla dispositivo mobile per la prima volta, utilizzare la modalità "BT READY" per la riconnessione.

Qual è la differenza tra BT READY e BT PAIRING?

• BT READY: in questa modalità è possibile cercare delle TV più connesse in passato o connettere alla Soundbar un dispositivo mobile connesso in passato.
• BT PAIRING: in Questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar (Premere il tasting è PAIR sul telecomando o tenere premuto il tasting (Sorgente) nella parte superiore della Soundbar per più di 5 secondi nelle la Soundbar è in modo "BT".)

NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.
• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.
• La Soundbar si spegne automaticamente après 18 minuti nella stato Pronto.

• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni:

• Se la Soundbar è circondata da un potente Campo elettrico.

• Se si effettua l'associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea.

• Se il dispositivo Bluetooth è spento, fuoriosto o presenta malfunzionamenti.

• I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio fornia microonde, LAN wireless eosi via, devono essere tenuti lontano dall'unità principale della Soundbar.

• IL Soundbar supporta i dati SBC (44,1kHz, 48kHz).
• Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV).
• Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta sostanto la funzione HF (Hands Free).

• Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando "[AV] Samsung Soundbar T4-Series" dall'elenco dei dispositivi trovati, la Soundbar passa automaticamente al modo "BT".

• Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth. (Il dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta).

• Il Soundbar apparne nell'elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar visualizza "BT READY".

• La Soundbar non può essere abbinata a un'altro dispositivo Bluetooth se è gia in modalità Bluetooth e abbinata a un'altro dispositivo Bluetooth.

Accensione Bluetooth Power (SOUND MODE)

Quando la funzione Accensione Bluetooth Power è attivata e il Soundbar è spento, se un disposativo Bluetooth collegato in precedenza prova a collegarsi al Soundbar, il Soundbar si accende automaticamente.

1. Tenere premuto il tasting SOUND MODE sul telecomando per più di 5 secondi quando si accende la Soundbar.
2. "ON-BLUETOOTH POWER" viene visualizzato sul display della Soundbar.

Disconnettere il dispositivo Bluetooth alla Soundbar

É possibile scollegare il dispositivo Bluetooth dall'Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

L'Soundbar viene scollegato.
- Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio "BT DISCONNECTED".

Disconnessione della Soundbar dal dispositivo Bluetooth

Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi passare a un modo qualsiasi eccetto "BT".

• La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta alla Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)
• Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio "BT DISCONNECTED".

NOTE

• In modo di connessione Bluetooth, la connessionecade se la distanza tra l'Soundbar e il dispositivo Bluetooth supra 10 m.
  L'Soundbar si spegne automaticamente dopo 18 minuti in modo Pronto.

Ulteriori informazioni sul Bluetooth

Bluetooth è una TECHNOologia che permette di collegare fácilmente tra di loro dispositivi compatibili con Bluetoothattraversouna connessione wirelessa breve raggio.

• Il disposativo Bluetooth può provocare rumorosità o malfunzionamenti, a seconda delle condizioni di utilizzo, se:

• Una parte del corpo è a fatto con ilsystema di ricezione / di trasmissione del dispositivo Bluetooth o dell'Soundbar.

• É soggetti a variazioni elettriche dovute a interferenze derivanti da riflessioni dei segnali sputari, spigoli o tramezzature d'ufficio.

• è esesto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse apparecchiature mediche. fornì a microonde e LAN wireless.

• Collegare l'Soundbar al dispositivo Bluetooth mantenendo una distanza ravyicinata.

• Maggiore è la distanza tra l'Soundbar e il dispositivo Bluetooth, peggiore è la qualità. Se la distanza supera il raggio d'azione del Bluetooth, la connessione si interrompe.
• In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare correttamente.
• Il collegamento Bluetooth funzione solo nelle vicinanze del dispositivo. La connessione viene automaticamente interrotta se la distance è superiore a quello limite. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte,anche entro il limite indicato.
• O Questo dispositivo wireless potrebbe causare interferenze elettriche durante il suo funzionamento.

08 UTILIZZO DEL TELECOMANDO

Comeutilizzareiltelecomando

1	Alimentazione	Consente di accendere e spegnere la Soundbar.
2	Sorgente	Premere per selezionare una sorgente collegata alla Soundbar.
3	Muto	Premere il tasto (Muto) per disattivare l'audio. Premerlo nuovamente per riattivare l'audio.
4	SOUND MODE SOUND MODE	Consente di selezionare l'effetto sonoro desiderato scegliendo tra STANDARD, SURROUND SOUND, GAME o SMART. - STANDARD Emette l'audio originale. - SURROUND SOUND Fornisce un Campo sonoro più ampio di quello standard. - GAME Fornisce l'audio stereoscopico che consente la piena immersione nell'azione di gioco. - SMART Analizza il contentuto in tempo reale e fornisce automaticamente il Campo sonoro ottimale in base alle caratteristiche del contentuto. - DRC (Dynamic Range Control) Consente di applicare il controllo della gamma dinamica alle trace Dolby Digital. Tenere premuto il tasto SOUND MODE quando la Soundbar è spenta per attivare o disattivare il DRC (Dynamic Range Control). Se DRC è accesso, si riduce il volume dell'audio. (L'audio potrebbe essere distorto.)

		• Bluetooth Power Questa funzione accende automaticamente la Soundbar nel momento in cui riceve una richiesta di connessione da una TV o da un dispositivo Bluetooth più connessi in passato.La funzione è Attiva per impostazione predefinita. - Tenere premuto il tasto SOUND MODE per più di 5 secondi per disattivare la funzione Bluetooth Power.
5	PAIRBluetoothPAIR	Premere il tasto PAIR. Sul display della Soundbar viene visualizzato "BT PAIRING". In questa modalità è possibile connettere la Soundbar a un nuovo dispositivo Bluetooth selezionando la Soundbar dall'élenco di ricerca del dispositivo Bluetooth.
6	Riproduci/Sospendi	Premere il tasto II per sospendere temporaneamente la riproduzione di un file musica. Premendo nuovamente il tasto, si riavvia la riproduzione
7	Su/Giù/Sinistra/Destra	Premere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni. • Ripeti Per utilizzare la funzione Ripeti nel modo "USB", premere il tasto Su. • Salta brano Premere il tasto Destra per selezionare il file musica successivo. Premere il tasto Sinistra per selezionare il file musica precedente. • ID SET Tenere premuto il tasto Su per 5 secondi per completare l'ID SET (in caso di connessione a un elemento accessorio). • Funzione di limitazione del volume Per proteggregate l'udito dell'utente, la funzione Limitazione volume limita il volume a 20 se la Soundbar viene accesa quando il volume è più alto di 20. - Il valore predefinito per la funzione Limitazione volume è Non attiva. Per utilizzarla è necessario attivarla. - Se attivata, la funzione Limitazione volume rimane attivaanche se il dispositivo viene spento. - Per attivare o disattivare la funzione Limitazione volume, tenere premuto il tasto Giù sul telecommando per 5 secondi in modalità standby. Quando la funzione Limitazione volume è disattivata, sul display anteriore verrà visualizzato "V FREE". Quando la funzione è attivata, verrà visualizzato "V LOCK".
8	Controllo audio	È possibile selezionare TREBLE, BASS o AUDIO SYNC. ·Per controllare il volume dell'audio di alto e bassi, premere il tasto Controllo audio per selezionare TREBLE o BASS, quando regolare il volume tra -6~+6 utilizzato i tasti Su/Giù. ·Tenere premuto il pulsante ③ (Controllo audio) per circa 5 secondi per regolare il suono di ciascuna banda di frequenza.È possibile utilizzato i pulsanti Sinistra/Destra per selezionare 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz e ciascuna selezione cui ènessere regolata tra -6 e +6 mediante i pulsanti Su/Giù. ·Se il video della TV e l'audio della Soundbar non sono sincronizzati, premere il tasto Controllo audio per selezionare AUDIO SYNC, quindi impostare il ritardo audio tra 0~300 millisecondsutilizzato i tasti Su/Giù. (Non disponibile nel modo "USB"). ·La funzione AUDIO SYNC è supportata soltanto in alcune funzioni.
9	WOOFER	Far oscillare il tasto WOOFER avanti o indietro per regolare il volume del subwoofer a -12 o tra -6 e +6. Per impostare il volume del subwoofer su 0, premere il tasto.
10	VOL	Far oscillare il tasto VOL avanti o indietro per regolare il volume. ·Muto Premere il tasto VOL per disattivare l'audio. Premerlo nuovamente per riattivare l'audio.

Regolazione del volume della Soundbartramite il telecomando di una TV

Se si è in possesso di una TV Samsung, è possible regolare il volume della Soundbar utilizzando il telecommando a infrarossi fornito in dotazione con la TV Samsung.

Prima di tutto utilizzato il menu della TV Samsung per impostare l'audio della TV sui diffusori esterni, dopodiché utilizzato il telecomando Samsung per controllare il volume della Soundbar. Per ulteriori informazioni, consultare il manuale utente della TV. La modalità predefinita per questa funzione è il controllo mediante un telecomando Samsung. Se la propria TV non è una TV Samsung, seguire leindicazioni sotto riportate per modificare leimpostazioni relative alla funzione.

1. Spagnere la Soundbar.

1. Se non si desidera utilizzato questa funzione, tenere premuto il tasto WOOFER verso l'alto per 5 secondi ripetutamente finché non viene visualizzato il messaggio "OFF-TV REMOTE" nel display.

1. Se si desidera controllare la Soundbar con il telecomando della propria TV, tenere premuto il tasto WOOFER verso l'alto per 5 secondi ripetutamente finché non viene visualizzato il messaggio "ALL-TV REMOTE". Dopodiché utilizzare il menu della propria TV per selezionare i diffusori esterni.

1. Se si desidera ripristinare la modalità predefinita della Soundbar (controllo mediate il telecomando di un TV Samsung), tenere premuto verso l'alto il tasto WOOFER per 5 secondi ripetutamente fino a quando sul display non appeare "SAMSUNG-TV REMOTE".

• Ogni volta in cui si tiene premuto il tasting WOOFER versus l'alto per 5 secondi, la modalità cambia seguendo quest'ordine: "SAMSUNG-TV REMOTE" (Modalità predefinita) "OFF-TV REMOTE" "ALL-TV REMOTE".
• Questa funzione potrebbe non essere disponibile a seconda del telecomando.
• Produttori che supportano esta funzione: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione)

Tasto nascosto		Pagina di riferimento
Tasto del telecomando Funzione
WOOFER (Su)	Acceso/Spento Telecomando della TV (Standby)	Pagina 22
■II (Riproduci / Sospendi)	Inizializzazione (Standby)	Pagina 27
Sinistra	Accensione/Spegnimento della connessione automatica TV (BT Pronto)	Pagina 12
Su	ID SET (Standby)	Pagina 20
Giù	Acceso/Spento Limitazione del volume (Standby)	Pagina 20
(Controllo audio)	EQ 7 bande Pagina 21
SOUND MODE	DRC ON/OFF (Standby) Pagina 19
	Bluetooth Power Pagina 20

Specifiche di uscita per diverse modalità di effetti sonori

Effetto Ingresso			Uscita
			Senza kit di diffusori posteriori wireless	Con kit di diffusori posteriori wireless
SOUND MODE	STANDARD	2.0 canali	2.1 canali 4.1 canali
		5.1 canali 2.1 canali	4.1 canali
	SURROUND SOUND	2.0 canali	2.1 canali 4.1 canali
		5.1 canali 2.1 canali	4.1 canali
	GAME	2.0 canali	2.1 canali 4.1 canali
		5.1 canali 2.1 canali	4.1 canali
	SMART	2.0 canali	2.1 canali 4.1 canali
		5.1 canali 2.1 canali	4.1 canali

• É possibile-acquistare il kit di diffusori posteriori wireless Samsung separatamente. Per acquistare un kit, contattare il venditore da cui avete acquistato la Soundbar.

09 INSTALLAZIONE DEL SUPPORTO A PARETE

Precauzioni per l'installazione

Installare solamente su pareti verticali.
- Non installment in luoghi caratterizzati da alte temperature e livelli di umidità.
- Verificare che la parete sia sufficientemente robusta da sostenere il peso del prodotto. In caso contrario, provvedere a rinforzare la parete o scegliere un'alto luogo di installmente.
- Acquistare e utilizzato viti e anticoraggi di fissaggio adatti alla tipologia di parete scelta (cartongesso, ferro, legno, ecc.). Se possibile, fissare le viti di supporto ai montanti della parete.
- Acquistare viti per il montaggio a parete a seconda della tipologia e dello spessore del muro su cui si intende montare la Soundbar.

Diametro: M5
Lunghezza: si consiglia 35 mm o maggiore.

• Collegare i cavi dall'unità ai dispositivi esterni prima di installare la Soundbar sulla parete.
• Assicurarsi che l'unità sia spenta e scollegata alla rete elettrica prima di installarla. In caso contrario, potrebbe provocare scosse elettriche.

Componenti per il montaggio a parete

Guida per il montaggio a parete

Rondella di fissaggio Vite
Supporto per montaggio a parete

1. Posizione are la Guida per il montaggio a parete contro la superficie della parete.

2. La Guida per il montaggio a parete deve essere livellata.

3. Se la TV è montata sulla parete, installare la Soundbar almeno 5 cm sotto la TV.

1. Allineare la Linea centrale della Guida per il montaggio a parete con il centro della TV (in caso di montaggio della Soundbar sotto la TV), quando fissare la Guida per il montaggio a parete alla parete con del nastro adesivo.

2. Se non si intende montare la Soundbar sulla TV, posizionare la Linea centrale al centro dell'area di installmente.

1. Con la punta di una penna o di una matita temperata forare il centro delle immagini B-TYPE su ciascuna estremità della Guida per contrassegnare i punti destinati ai fori delle viti di supporto, quando rimuovere la Guida per il montaggio a parete.

1. Utilizzando una punta da trapano delle giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

2. Se i segni non corrispondono alle posizioni di montanti, assicurarsi di inserire anticoraggi o tasselli appropriati nei fori prima di inserire le viti di supporto.
   Se si utilizzato anticoraggi o tasselli, assicurarsi che i fori praticati siano sufficientamente grandi da accogliere gli anticoraggi o i tasselli utilizzati.

3. Far passare una vite (non fornita in dotazione)attraverso ciascuna Rondella di fissaggio,quindi avvitare saldamente ciascuna vite in un apposto foro.

1. Installare 2 Supporto per montaggio a parete con l'orientamento corretto sul fondo della Soundbar, utilizzato 2 Viti.

• Durante l'assemblaggio, assicurarsi che la parte a sospensione dei Supporti per montaggio a parete sua situata dietro la parte posteriore della Soundbar.

Estremità destra della Soundbar

1. Installare la Soundbar con gli annessi Supporti per montaggio a parete appendendo i Supporti per montaggio a parete alle Rondelle di fissaggio sulla parete.

1. Far scorrere la Soundbar verso il basso come illustrato di seguito, in modo che le Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio.

2. Inserire le Rondella di fissaggio nella parte larga (fondo) delle Supporto per montaggio a parete, quando far scorrere le Supporto per montaggio a parete verso il basso, in modo che le Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio.

10 AGGIORNAMENTO DEL SOFTWARE

In futuro Samsung potrebbe fornire aggiornamenti del firmware del sistema della Soundbar.

Se viene什么意思 a disposizione un aggiornamento, è possibile aggiornare il firmware collegando un dispositivo USB, su cui è stato preventivamente salvato l'aggiornamento del firmware, alla porta USB della Soundbar. Per ulteriori informazioni su come scaricare i file di aggiornamento, visitare il site Web Samsung Electronics all'indirizzo (www.samsung.com Support).

Selezionare quindi il tipo di prodotto o fornire il numero di modello della Soundbar, selezionare l'opzione Software & Apps, quindi Downloads. Tenere presente che i nomi delle opzioni possono variare.

Procedura per l'aggiornamento

Importante: la funzione di aggiornamento rimuove tutte le impostazioni dell'utente. Si raccomanda di prenderenota delle proprie impostazioni in modo da poterle reimpostare confacilityà dopo l'aggiornamento. tenendo presente che l'aggiornamento del firmware ripristina anche il collegamento al subwoofer.

1. Connette la chiavetta USB alla porta USB del computer.
   Importante: assicurarsi che la chiavetta USB non contenga file musicali. In caso contrario l'aggiornamento del firmwall potrebbe non riuscire.
2. Visitare il situ Samsung su (samsung.com) selezionare Enter Model Number, quando fornire il modello della Soundbar. Selezionare la sezione relativa a manuali e download, quando scaricare il file di software più recente.
3. Salvare il software scaricato su un archivio USB e selezionare "Estrai qui" per decomprimere la cartella.
4. Spagnere la Soundbar e connettere la chiavetta USB contente l'aggiornamento software alla porta USB.
5. Accendere la Soundbar e impostare la sorgente sulla modalità "USB". Entro 3 minuti, verrà visualizzato "UPDATE" e il processo di aggiornamentoavrà inizio.

6. Al termine, la Soundbar si spegnerà, altrimenti spegnerla premendo il pulsante (Alimentazione) Premere il pulsante sul telecomando per 5 secondi. Sul display verrà visualizzato "INIT" e la Soundbar verrà spenta. L'aggiornamento è completato.

7. Il prodotto ha una funzione DUAL BOOT. Se il firmware non riesce a completare l'aggiornamento, sare possibile aggiornare nuovamente il firmware.

8. Ripristinare le impostazioni della Soundbar.

Se non compare la scritta UPDATE

1. Spagnere la Soundbar, scollegare e ricollegare il dispositivo di archivazione che contiene i file di aggiornamento alla porta USB della Soundbar.
2. Scollegare il cavo di alimentazione della Soundbar, ricollegarlo, quando accendere la Soundbar.

NOTE

• L'aggiornamento del firmware potrebbe non funzionare correttamente se sul dispositorio di archivazione sono presenti file audio supportati dalla Soundbar.
• Non scollegare il cavo di alimentazione né rimuovere il dispositivo USB durante il processo di aggiornamento.
• Una volta completato l'aggiornamento, la configurazione dell'utente nella Soundbar viene avviata ed è possibile ripristinare le proprie impostazioni. Consigliamo di prenderenota delle impostazioni, casi da poterleripristinare al termine dell'aggiornamento. Attenzione: l'aggiornamento del firmware azzereràanche la connessione al subwoofer. Se la connessione al subwoofer non vieneristabilita automaticamente dopo l'aggiornamento,fare riferimento apagina 6. Se l'aggiornamento software fallisce,verificare che l'archivio USB non sia difettoso.

Gli utenti di Mac OS dovrebbero usare MS-DOS (FAT) come fornato USB.

• L'aggiornamentotramiteUSB potrebbenonessere disponibile, a seconda del produttoredel dispositivo di archivazione.

11 RISOLUZIONE DEI PROBLEMI

Prima di contattare l'assistenza, controllare quanto segue.

L'unità non si accende.

Il cavo di alimentazione è saldamente collegato a una presa elettrica?→Disinserire e reinserire il cavo di alimentazione nella presa elettrica per assicurarsi che sia saldamente collegato.

Una funzione non risponde quando viene premuto il tasto.

È presente elettricità statica nell'aria?→Scollegare la spina del cavo di alimentazione e ricollegarla.

Si verificano interruzioni dell'audio nel modo BT.

→Consultare lesezioni relative alla connessione Bluetooth, alle pagine 11 e 16.

Non essere riprodotto l'audio.

La funzione Muto è attiva?→Premere il tasto (Muto) per disattivare la funzione Muto.

Il volume è impostato al minimo?→Regolare il volume.

Il telecomando non funziona.

Le batterie sono esaurite?→Sostituirle con batterie nuove.

La distanza tra il telecomando e l'unità principale della Soundbar è troppa?→Avvicinare il telecomando all'unità principale della Soundbar.

Il LED rosso sul subwoofer lampeggia e il subwoofer non emette alcun suono.

Il problema più verificarsi se il subwoofer non è collegato all'unità principale della Soundbar.→Provar a connectere nuovamente il subwoofer (consultare la pagna 6).

Il subwoofer emette un ronzio e vibra notevolmente.

Provare a regolare le vibrazioni del subwoofer.→Far oscillare il tasto WOOFER sul telecomando avanti o indietro per regolare il livello di subwoofer. (su -12, oppure tra -6 ~ +6).

12 LICENZA

DOLBY

AUDIO

Per inviare richieste e domande sulle open source, contattare Samsung tramite e-mail ([e-mail]).

14 NOTA IMPORTANT SUL SERVIZIO

• Le figure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Posso non diferire rispetto all'aspetto effettivo del prodotto.
• É possibile che vengano addebitate delle spese aminatoriative nei seguenti casi:

(a) l'uscita del technique in seguito a una chiamata non rileva difetti nel prodotto (ad es.nel caso l'utente abbia omesso di leggere quello manuale utente).

(b) utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere quello manuale utente).

• L'importo di tali spese amministrative verrà comunicato all'utente prima di esquire una visita a domicilio o un eventuale intervento di manutenzione.

15 SPECIFICHE E GUIDA

Specifiche

Nome del modello HW-T450
USB 5V/0,5A
Peso 1,5 kg
Dimensioni (L x A x P) 860,0 x 54,0 x 74,0 mm
Temperatura di esercizio +5°C e +35°C
Umidità di esercizio 10 % e 75 %
AMPLIFICATA TORE Potenza di uscita nominale 35W x 2, 6 ohm
Formati di riproduzione supportati (L'audio DTS 2.0 viene riproduotto in formato DTS.)	LPCM 2ch, Dolby AudioTM (che supporta Dolby® Digital), DTS
POTENZA IN USCITA DEL DISPOSITIVO WIRELESS Potenza max. trasmettitore BT Potenza max. trasmettitore SRD	100 mW a 2,4 GHz - 2,4835 GHz 25 mW a 5,725 GHz - 5,825 GHz
Nome del subwoofer PS-WT45T
Peso 4,3 kg
Dimensioni (L x A x P) 181,5 x 343,0 x 272,0 mm
AMPLIFICATA TORE Potenza di uscita nominale 130W
POTENZA IN USCITA DEL DISPOSITIVO WIRELESS Potenza max. trasmettitore SRD	25 mW a 5,725 GHz - 5,825 GHz
Consumo energetico complessivo in standby (W)	2,0W
Bluetooth Metodo di disattivazione porta	Tenere premuto il tasto SOUND MODE per più di 5 secondi per disattivare la funzione Bluetooth Power.

NOTE

Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche alla preavviso.
- Peso e dimensioni sono approximativi.

Samsung Electronics dichiara che esta apparecchiatura è conforme alla Direttiva 2014/53/UE.

Il testo completo della Dichiarazione di conformità UE è disponibile al segunte indirizzo Internet: http://www.samsung.com > Supporto > Chiedi Supporto >

Inserire il nome del modello. Questa apparecchiatura più essere utilizzata in tutte le nazioni dell'UE.

[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il symbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66.

Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzato il systema di conferimento Gratis o previsto nella propria area di residenza.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il symbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a分开are il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici, in alternatively alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400m2 è inoltre possibile consegnare Gratisamente,enza obbligo di acquisso,i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina

IERICES IEKSPUSE NEATRODAS NEVIENA

DETALA, KURAS APKOPE BUTU JAVEIC

LIETOTAJAM. UZTICIET APKOPI KVALIFICETIEM APKOPES SPECIALISTEM.

Skaidrojumus par simboliem, kas var but redzami uz jusu Samsung izstradajuma, skatiet talak tabul

Effect Intrare			Ieşire
			Fără kitul wireless de boxe spate	Cu kitul wireless de boxe spate
SOUND MODE	STANDARD	2.0 canale	2.1 canale 4.1 canale
		5.1 canale 2.1	canale 4.1 canale
	SURROUND SOUND	2.0 canale	2.1 canale 4.1 canale
		5.1 canale 2.1	canale 4.1 canale
	GAME	2.0 canale	2.1 canale	4.1 canale
		5.1 canale 2.1	canale 4.1 canale
	SMART	2.0 canale	2.1 canale 4.1 canale
		5.1 canale 2.1	canale 4.1 canale

• Kitul Samsung wireless de boxe spate poate fi achizitionat separat. Pentru achizitionarea unui kit, contacta furnizorul de la care ati achizitionat systemdul Soundbar.

09 INSTALLAREA SUPPORTULUI DE PERETE

Precautii la instalare
