HWT450 - Heliriba SAMSUNG - Tasuta kasutusjuhend

Toote tüüp	Heliriba koos juhtmeta bassikõlariga
Mark	Samsung
Mudel	HW-T450
Heliriba mõõtmed (L x K x S)	860,0 x 54,0 x 74,0 mm
Heliriba kaal	1,5 kg
Bassikõlari mõõtmed (L x K x S)	181,5 x 343,0 x 272,0 mm
Bassikõlari kaal	4,3 kg
Toide	Võrgutoide (täpsed väärtused vaadake toote etiketilt)
Väljundvõimsus (heliriba)	35 W x 2 (6 oomi)
Väljundvõimsus (bassikõlar)	130 W
Helisissepääsud	1 optiline (DIGITAL AUDIO IN), 1 USB (5V/0,5A), Bluetooth
Helirežiimid	Standardne, ümbritsev heli, mäng, tark
Peamised funktsioonid	Bluetooth, heli sünkroonimine, häälkäsklus, juhtmevaba bassikõlar, püsivara uuendamine USB kaudu
Bluetoothi ühilduvus	Jah, versioon täpsustamata, toetab SBC (44,1/48 kHz), A2DP (AV)
Toetatud helivormingud	LPCM 2 kanalit, Dolby Audio, DTS; MP3, WMA, AAC, OGG, FLAC, WAV, AIFF failid USB kaudu
Hooldus ja puhastamine	Enne puhastamist ühendage seade vooluvõrgust; kasutage pehmet ja kuiva lappi. Ärge kasutage vedelaid ega abrasiivseid aineid.
Ohutus	Ärge avage katet (elektrilöögi oht). Kaitske niiskuse, kuumuse ja magnetväljade eest. Ühendage lahti äikese korral või talitlushäire korral.
Varuosad ja remonditavus	Varuosade saamiseks võtke ühendust Samsungi klienditeenindusega. Remont kvalifitseeritud spetsialisti poolt.
Üldteave	Töötemperatuur: +5°C kuni +35°C; niiskus: 10% kuni 75%. Ooterežiimi tarbimine: 2 W.

Korduma kippuvad küsimused - HWT450 SAMSUNG

Kuidas ühendada heliriba teleriga?

Saate heliriba teleriga ühendada optilise kaabliga (D.IN režiim) või juhtmevabalt Bluetoothi abil. Bluetoothi jaoks vajutage kaugjuhtimispuldi PAIR nuppu, valige allikaks 'BT', seejärel otsige teleri Bluetoothi seadetest '[AV] Samsung Soundbar T4-Series'.

Mida teha, kui bassikõlar ei ühendu automaatselt?

Kõigepealt kontrollige, et toitejuhtmed on õigesti ühendatud ja heliriba on sisse lülitatud. Kui bassikõlari LED-tuli vilgub siniselt, tehke käsitsi ühendus: hoidke bassikõlari taga olevat ID SET nuppu 5 sekundit all (tuli hakkab siniselt vilkuma), seejärel hoidke kaugjuhtimispuldi ülesnuppu 5 sekundit all, kuni heliriba ekraanile ilmub 'ID SET'. Ühendus on loodud, kui bassikõlari tuli muutub pidevaks siniseks.

Kuidas kasutada Bluetooth Power On funktsiooni?

Bluetooth Power On funktsioon lülitab heliriba automaatselt sisse, kui varem sidestatud seade üritab ühenduda. Selle lubamiseks või keelamiseks hoidke heliriba sisselülitatud olekus kaugjuhtimispuldi SOUND MODE nuppu üle 5 sekundi all. Ekraanile kuvatakse 'ON-BLUETOOTH POWER' või 'OFF-BLUETOOTH POWER'.

Miks on heli moonutatud või puudub?

Kontrollige, et heli ei ole vaigistatud (MUTE nupp) või liiga madalale seatud. Veenduge, et valitud allikas (D.IN, BT, USB) vastab teie ühendusele. Kui kasutate Bluetoothi, vähendage seadmete vahelist kaugust (max 10 m) ja eemaldage häireallikad (mikrolaineahi, muud juhtmeta seadmed). Optilise režiimi korral kontrollige, et kaabel on korralikult ühendatud.

Kuidas värskendada heliriba püsivara?

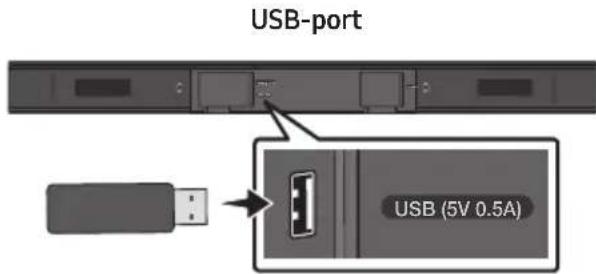

Laadige uusim värskendus Samsungi veebisaidilt (www.samsung.com/support) tühjale USB-mälupulgale (FAT-vorming). Pakkige fail lahti pulgal. Lülitage heliriba välja, ühendage pulk USB-porti, lülitage heliriba sisse ja valige režiim 'USB'. Kuvatakse 'UPDATE' ja värskendus algab. Ärge lülitage seadet värskenduse ajal välja. Heliriba lülitub lõpus automaatselt välja.

Kas heliriba saab seinale paigaldada?

Jah, heliriba tarnitakse seina kinnitusjuhise, kahe kinnitusklambri ja kruvidega. Veenduge, et sein talub kaalu (1,5 kg). Kasutage seina tüübile sobivaid kruvisid (läbimõõt M5, pikkus ≥ 35 mm). Järgige kasutusjuhendi samme: märkige augud juhise abil, puurige, vajadusel sisestage tüüblid, kruvige klambrid seinale ja riputage heliriba.

Kuidas reguleerida bassikõlari helitugevust?

Kasutage kaugjuhtimispuldi WOOFER edasi/tagasi nuppu bassikõlari helitugevuse reguleerimiseks vahemikus -12 kuni +6 (sammuga 1). Lähtestamiseks vajutage WOOFER nuppu. Seade kuvatakse lühiajaliselt heliriba ekraanil.

Kaugjuhtimispult ei tööta, mida teha?

Vahetage patareid kahe uue AA patarei vastu, jälgides polaarsust. Kontrollige, et kaugjuhtimispuldi ja heliriba vahel pole takistusi (maksimaalne ulatus umbes 10 m). Kui probleem püsib, lähtestage heliriba, ühendades selle mõneks minutiks vooluvõrgust lahti.

Milliseid helivorminguid saab USB-pordi kaudu esitada?

Heliriba toetab MP3, WMA, AAC, OGG, FLAC, WAV ja AIFF faile. Diskretiseerimissagedused ja pakkimiskiirused varieeruvad vorminguti (täielik loetelu on kasutusjuhendis). Liiga palju kaustu ja faile võib kuva aeglustada. Heliriba lülitub automaatselt välja pärast 18-minutilist USB-tegevusetust.

Kuidas sünkroonida heli ja videot, kui heli jääb maha?

Mitte-USB režiimis vajutage kaugjuhtimispuldi 'Heli juhtimine' nuppu mitu korda, kuni valite 'AUDIO SYNC'. Kasutage üles/alla nuppe heli hilistuse reguleerimiseks vahemikus 0 kuni 300 millisekundit, kuni heli on pildiga sünkroonis. See funktsioon pole USB režiimis saadaval.

KASUTUSJUHEND HWT450 SAMSUNG

4	ETTEVAATUST! MITTE AVADA, ELEKTRILÖGIOHT
4	Seeuminium tähendab, et seade sisaldab körgeinge all olevaid osi. Toote mis tahes seesmiste osade puudutamine on ohtlik.
4	Seeuminium tähendab, et seadmega on kaasas selle kasutamist ja houldamist puudutav oluline dokumentatsion.
4	II klassi toode: salleuminiuma tähistatud toode ei nõua ohutuks ühendamiseks elektrimaandust. Kui toitejuhtmega seadmel ei ole seda sümbolit, PEAB seadmel olema toimiv ühendus maandusega.
~	Vahelduvvoolupinge: salleuminiuma tähistatud nimipinge on vahelduvvoolupinge.
==	Alalisvoolupinge: salleuminiuma tähistatud nimipinge on alalisvoolupinge.
i	Ettevaatust, vaadake kasutsjuhendit: seeuminium annab teada, et kasutaja peab täpsemat ohutusteavet vaatama kasutsjuhendist.

HOIATUS

• Tulekahju- või elektrilögiohu vähendamiseks ei tohi seade kokku puutuda vihmavee ega niiskusega.

ETTEVAATUST!

• ELEKTRILÖÖGIVÄLTIMISEKS PANGE PISTIKUL LAI HARU TÄIELIKULT LAIA PILUSSE.
  Seade peab alati olema ühendatud kaitsemaandusega vahelduvvoolu pistikupessa.
• Seadme lahtiuhendamiseks toiteallikast tuleb pistik elektrikontaktist valja tommata. Seetottu peab toitepistik olema alati kergesti juurdepääsetav.
  Vältinge seadme kokkupuudet veetilkade vöi pritsmetega. Arge pange seadmele vedelikega täidetud anumaid, nt vaase.
• Seadme täielikult väljalūlitamiseks peat toitepistiku seinakontaktist välja tōmbama. Seetōttu peab toitepistik alati olema kergesti juurdepääasetav.

ETTEVAATUSABINÖUD

1. Veenduge, et teie maja vahelduvvoolu toitevarustus vastaks toote pohjal asuval identifitseerimiskleebisel toodud toitenouetele. Paigaldage toode horisontaalselt sobivale alusele (möbliesemele), jattes ventileerimiseks piisavalt ruumi (7-10 cm). Veenduge, et ventilatsioniavad poleks kaetud. Arge asetage seadet voimenditele ega muudele seadmetele, mis voivad muutuda kuumaks. See seade on moeldud pidevaks kasutamiseks. Seadme taelikult valjalulitamiseks eemaldage vahelduvvoolupistik elektrkontaktist. Eemaldage seade vooluvorgust, kui te ei kavatse seda pikemat aega kasutada.
2. Aikesetormi ajal eemaldage vahelduvvoolupistik elektrikontaktist. Aikesest tingitud pingetipud voivad seadet kahjustada.
3. Arge hoidke seadet otsese päikesevalguse kæes ega muude soojisallikate lahedal. See voib pöhjustada ülekuumenemist ja seadmeriket.

4. Kaitske toodet niiskuse (nt lillevaasid) ja liigse kuumuse (nt kolderuum) voi seadmete eest, mis loovad tugevaid magnet- voi elektrivalju. Seadme rikke korral eemaldage toitekaabel vahelduvvoolu-toiteallikast. Toode ei ole moeldud toostuslikuks kasutuseks. See on moeldud ainult isiklikuks kasutamiseks. Kui toodet on hoitud madalat temperatuuril, viob tekkida kondensatsion. Kui transpondite seadet talvisel ajal, siis oodake enne kasutamist umbes kaks tundi, kuni seade on saavutanud toatemperatuuri.

5. Tootega kasutatavad patareid sisaldavad keskkonnale kahjulikke kemikaale. Arge visake patareisid olmeprugisse. Arge visake kasutatud patareisid tulle. Arge laske patareidel luhistuda, arge votke neid koost lahti ega laske neil üle kuumeneda. Patarei valesti paigaldamisel tekib plahvatusoht. Asendage ainult sama voi samavärset tuupipatareiga.

TEAVE SELLE JUHENDI KOHTA

Kasutusjuhend koosneb kahest osast: sellest
paberkandjal lihtsast KASUTUSJUHENDIST ja
pöhjalikumast TÄIELIKUST KASUTUSJUHENDIST,
mille saab alla laadida.

KASUTUSJUHENDIST

See kasutusjuhend käsitleb ohutussuuniseid, teavet toote paigaldamise, komponentide ja ühenduste kohta ning toote tehnilisi andmeid.

TÄIELIKUST KASUTUSJUHENDIST

TÄIELIKUST KASUTUSJUHENDIST päasete
juurde Samsungi veebipöhises
klienditoekeskuses, skannides QR-koodi.
Juhendi vaatamiseks arvutis või
mobilsideseadmes laadige see dokumendi
vormingus Samsungi veebisaidilt alla.
(http://www.samsung.com/support)

Disain ja tehnilised andmed voivad muutuda ilma ette teatamata.

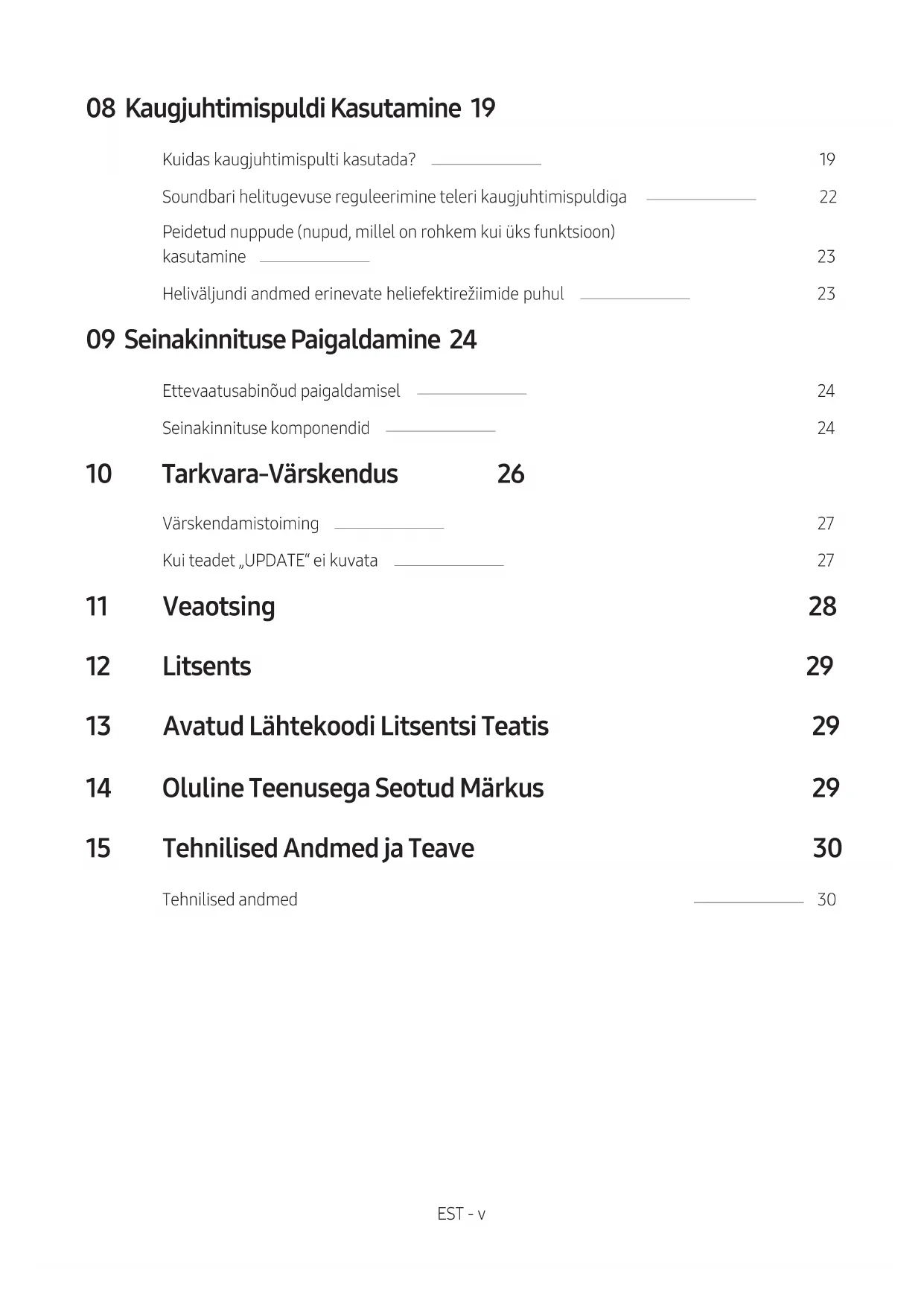

SISUKORD

01 Komponentide Kontrollimine 2

Patareide sisestamine enne kaugjuhtimispuldi kasutamist

(2 AA-patareid) 2

02 Toote Ülevaade 3

Soundbariesipaneel/ulemine panel 3

Soundbari alumine panel 4

03 Soundbari Ühendamine 5

Elektritoiteuhendamine 5

Soundbariuhendaminebassikolariga 6

• Bassikolari ja Soundbari automaatne uhendamine 6
  -Bassikolari kasiitiuhendamine,kui automaatneuhendamine nurjub 7

SWA-8500S (muigil eraldi)-iuhendamine Soundbariga 8

04 Teleriga Ühendamine 10

1.meetod.Uhendamine kaabliga 10
-Uhendamine optimise kaabliga 10
2.meetod.Uhendamine juhtmevabalt 11
- Teleri ühendamine Bluetoothi kaudu 11

05 Välisseadme Ühendamine 13

Uhendamine optimise kaabliga 13

06 USB-Maluseadme Uhendamine 14

07 Mobilsideseadme Uhendamine 16

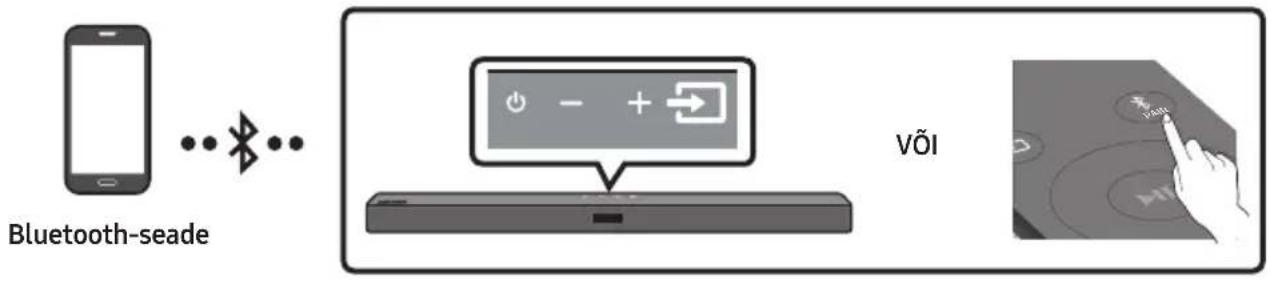

Uhendamine Bluetoothia kaudu 16

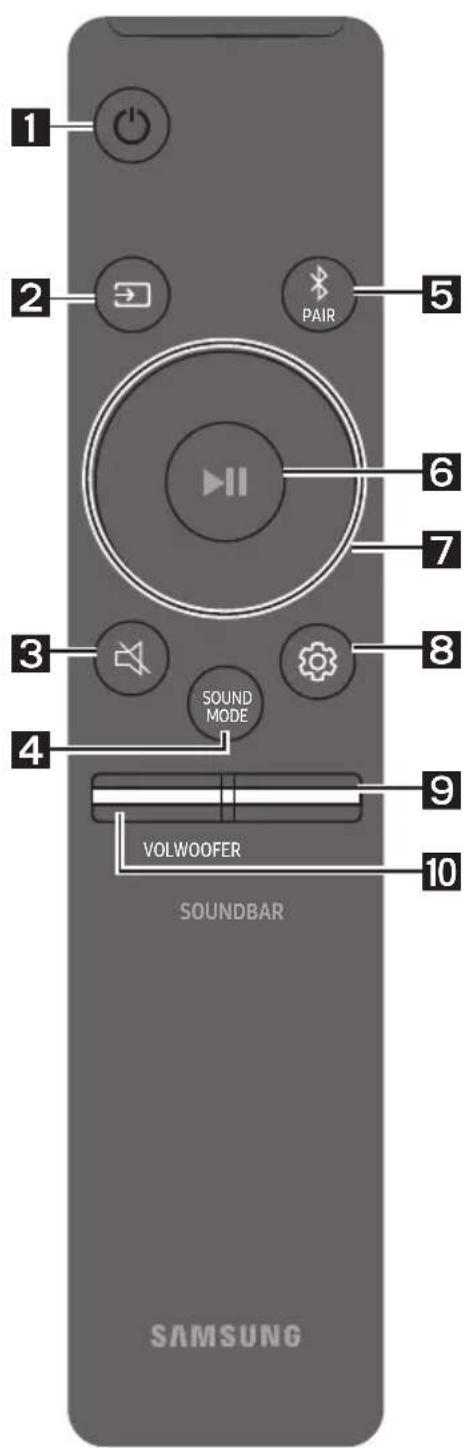

08 Kaugjuhtimispuldi Kasutamine 19

Kuidas kaugjuhtimispulti kasutada? 19

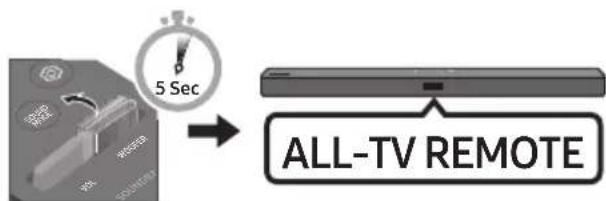

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga 22

Peidetud nuppude (nupud, millel on rohkem kui üks funktsion) kasutamine 23

Helivaljundi andmed erinevate heliefektireziimide puhul 23

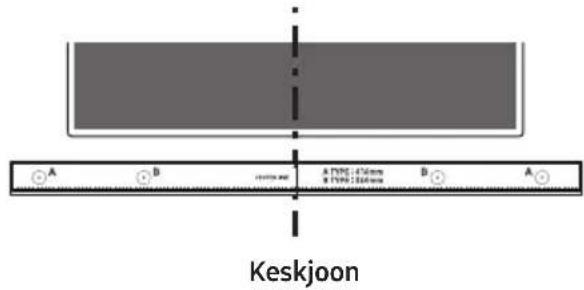

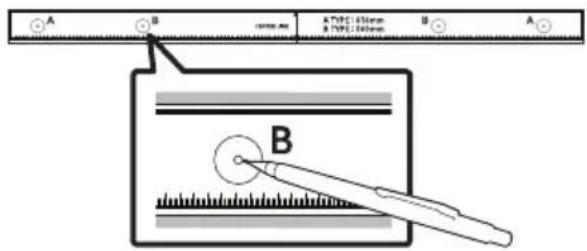

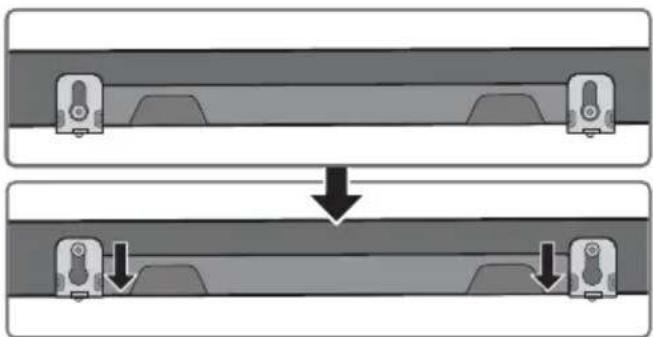

09 Seinakinnituse Paigaldamine 24

Ettveaatusabinoud paigaldamisel 24

Seinakinnituse komponendid 24

10 Tarkvara-Varskendus 26

13 Avatud Lähtekoodi Litsentsi Teatis 29

14 Oluline Teenusega Seotud Morkus 29

15 Tehnilised Andmed ja Teave 30

Tehnilised andmed 30

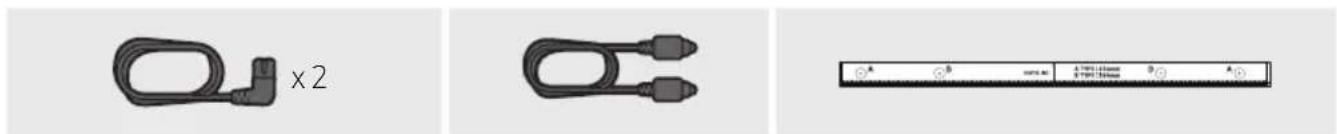

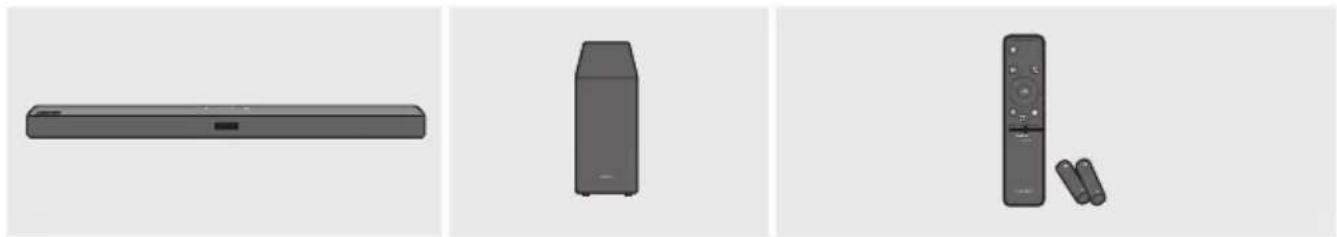

01 KOMPONENTIDE KONTROLLIMINE

Soundbaripohiseade Bassikolar Kaugjuhtimispult/patareid

Toitejuhe (Bassikolar, Soundbar)

Hoidikkruvi Kruvi
Seinakinnituskronsteini

• Teavet toiteallika ja voolutarbe kohta leiate toote sildilt. (Silt: Soundbari pohiseadme alaosa)
• Lisak componentide või valikuliste kaablite ostmiseks võtke ühendust Samsungi teeninduskusega või Samsungi klienditeenindusega.
• Tarvikute valimus voib veidi erineda ülaltoodud joonistest.

Patareide sisestamine enne kaugjuhtimispuldi kasutamist (2 AA-patareid)

Lükake tagumist katet noole suunas, kuni see on
täielikult eemaldatud. Sisestage 2 AA-tüüpi
patareid (1,5 V) öige polaarsusega. Lükake
tagumine kate omahohale tagasi.

02 TOOTE ÜLEVAADE

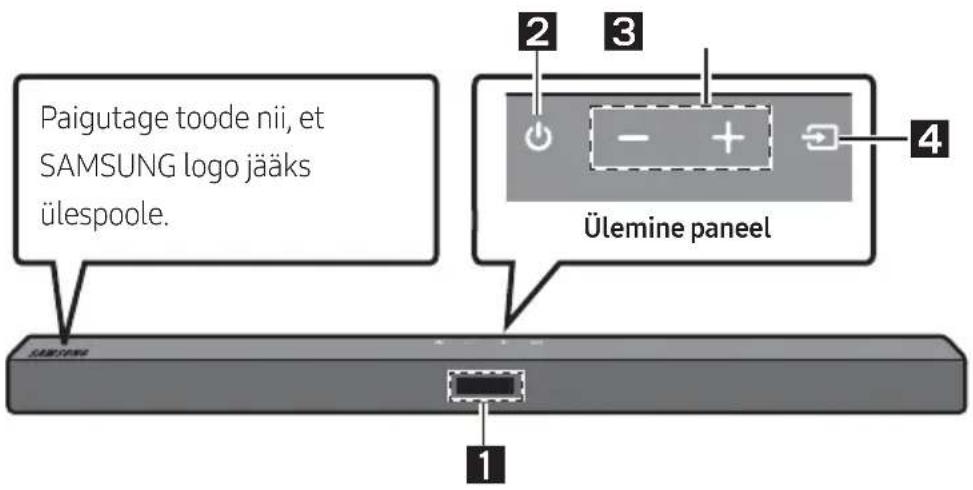

Soundbarisipanel /ulemine paneel

1	Ekraan Kuvab toote oleku ja kasutatava režiimi.
2	Nupp (hoide) Lülitab toite sisse jawäla. • Auto Power Down funktsoon Seade lülitub automaateltwäla järgmistes olukordades. - Režiim D.IN / BT/USB: kui helisignaali ei ole 18 minutit.
3	Nupp -/+ (Helitugevus) Reguleerib helitugevust. • Reguleerimisel kuvatakse helitugevuse tase Soundbari eesmisel ekraanil.
4	Nupp (Alikas) Valib allika sisendrežiimi.
	Sisendrežiim Ekraan
	Optiline digitaalne sisend D.IN
	BLUETOOTH-režiim BT
	USB-režiim USB
	• Režiimi „BT PAIRING" sisselülitamiseks valige allikaks „BT" ning seejärel vajutage ja hoidke all nuppu (Allikas) kauem kui 5 sekundit.

• Kui ühendate vahelduvvoolu toitejuhtme, hakkab toitenupp toole 4 kuni 6 sekundi jooksul.
  Kui lulitate seadme sisse, tekib enne heli kolamist 4 kuni 5 sekundi pikkune viivitus.
• Kui soovite nautida ainult Soundbari heli, taleks teleri kolarid teleri heliseadistusmenüst valja lulitada. Vt omateleriga kaasasolevat kasutusjuhendit.

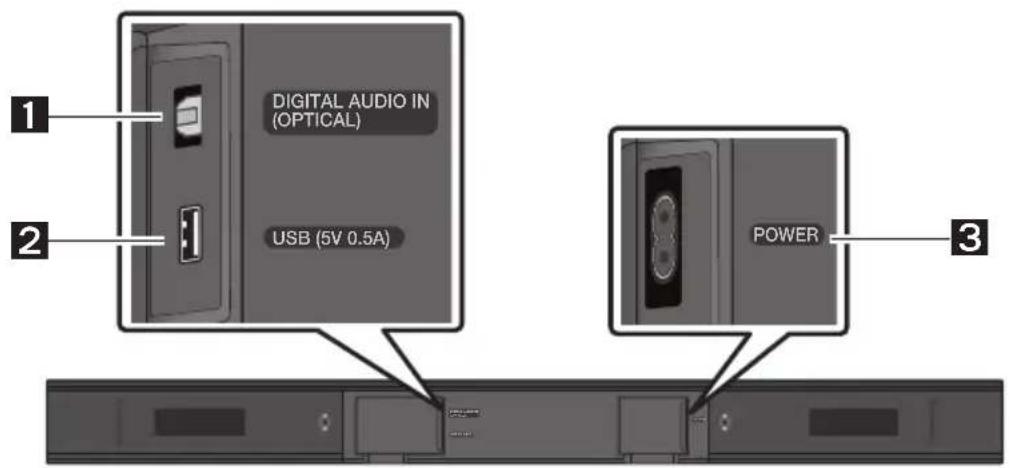

Soundbari alumine paneel

1	DIGITAL AUDIO IN (OPTICAL) Saate ühendada välisseadme digitaalse (optimise) väljundiga.

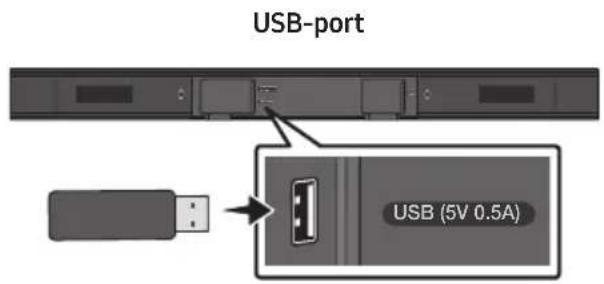

2	USB (5V 0.5A) Saate ühendada USB-seadme ja esitada Soundbari kaudu USB-seadmes olevaid muusikafaile.
3	POWER Ühendage Soundbari AC toitekaabel.

Toitejuhtme eemaldamisel pistikupesast tommake pistikust. Arge tommake juhtmest.
- Arge ühendage seda seadet voi muid komponente vahelduvvooluvorgu pistikupessa, enne kui koik ühendused komponentide vahel on lopetatud.

03 SOUNDBARI ÜHENDAMINE

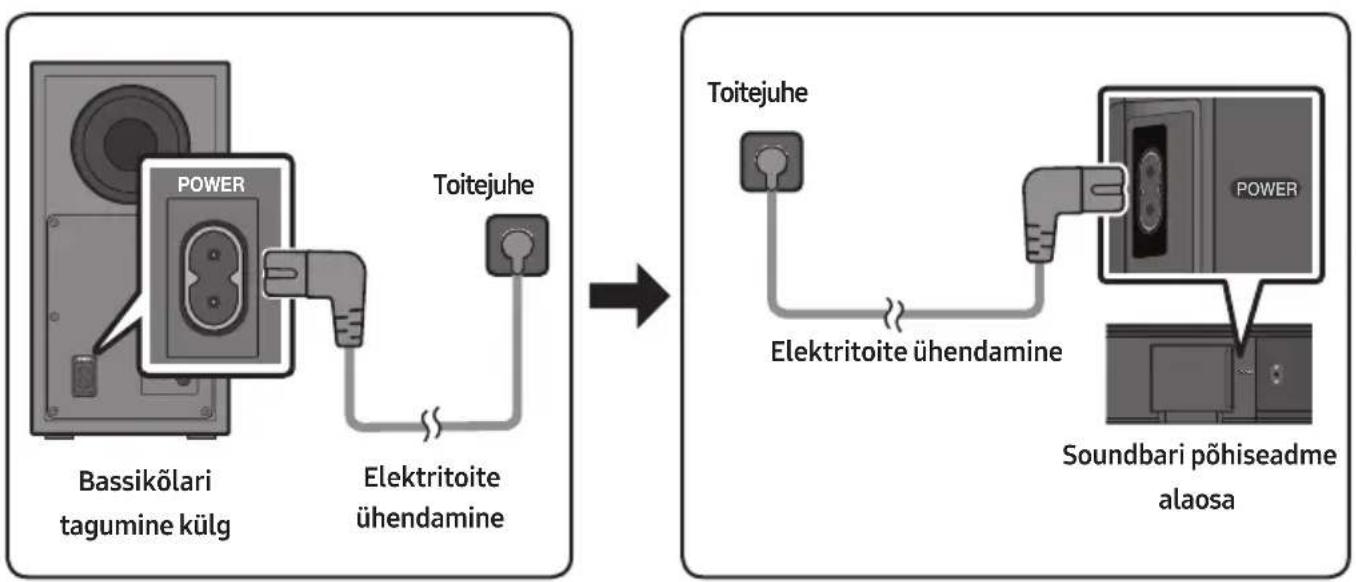

Elektritoite ühendamine

Kasutage toitekomponente, et ühendada bassikolar ja Soundbar järgmises järjestuses.

1. Ühendage toitekaabel bassikõlariga.
2. Ühendage toitekaabel Soundbariga.

Vaadake allolevaid jooniseid.

• Teavet vajaliku elektritoite ja voolutarbe kohta leiate tootel olevalt sildilt.

(Silt: Soundbari pohiseadme alaosa.)

Soundbari ühendamine bassikolariga

Kui bassikolar on uhendatud, saate nautida rikkalikku bassiheli.

Bassikõlari ja Soundbari automaatne ühendamine

Kui lulitate pärast Soundbari ja bassikõlari toitekaablite ühendamist toite sisse, ühendatakse bassikõlar automaatelt Soundbariga.

• Kui automaatne sidumine on lopetatud, suttivad bassikolari taga olevad sinised naidikud.

LED-näidikud bassikõlari tagaküljel

LED Olek	Kirjeldus	Lahendus
Sinine	Põleb Edu	kalt ühendatud (tavatöö) -
	Vilgub Ühenduse taastamine		Kontrollige, kas Soundbari põhiseadme toitekaabel on korralikult ühendatud, või oodake umbes 5 minutit. Kui vilkumine ei lõpe, proovige bassikõlar kõsitsi ühendada. Vt lk 7.
Punane Põleb		Ooterežiim (kui Soundbari põhiseade on välja lülitatud)	Kontrollige, kas Soundbari põhiseadme toitekaabel on korralikult ühendatud.
		Ühendamine ebaõnnestus	Ühendage uesti. Vt kõsitsi ühendamise sunNSEid lk 7.
Punane ja sinine	Vilgub Tõrge		Vt juhendist Samsangi teeninduskeskuse kontaktandmeid.

Enne allpool kirjeldatud käsitsi ühendamist

• Kontrollige, kas Soundbari ja bassikolari toitekaablid on korralikult uhendatud.
  Veenduge, et Soundbar oleks sisse lulitatud.

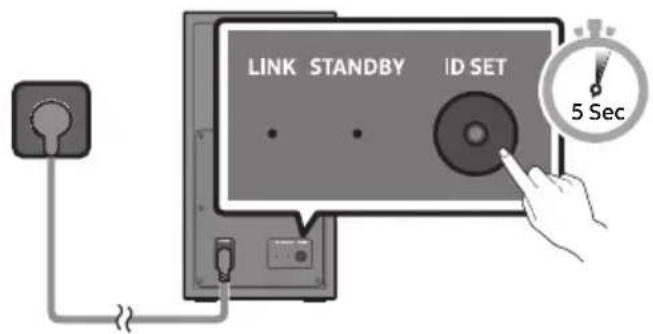

• Hoidke bassikolari taga olevat nuppu ID SET vahemalt 5 sekundit vajutatuna.

Bassikolari taga olev punane naidik kustub ja sinine naidik vilgub.

Bassikolari tagumine külg

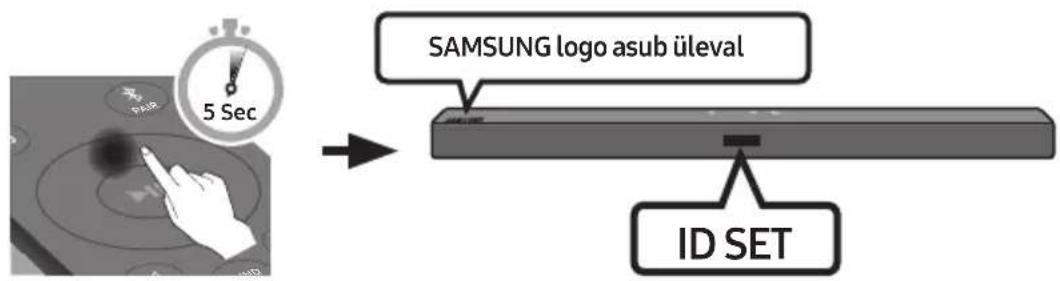

1. Vajutage kaugjuhtimispuldil nppu Üles vahemalt 5 sekundit.

Soundbariekraanileilmubmoneksajaks teadeIDSETja seejarelkaob.
Soundbar lulitub automaatset sisse, kui ID SET on lopetatud.

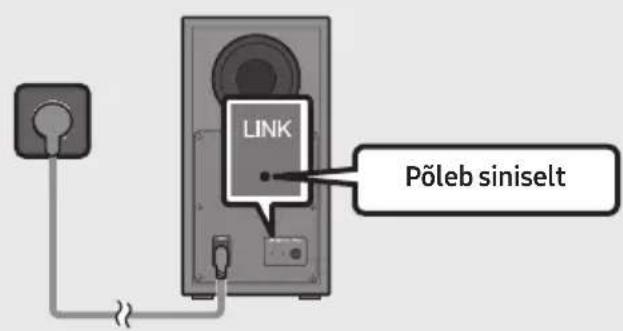

1. Kontrollige, kas LED-tuli LINK põleb siniselt (ühendamine lõpetatud).

LED-tuli LINK lopetab vilkumise ja jäab siniselt polema, kui Soundbar ja juhtmevaba bassikolar on omavahel ühendatud.

MÄRKUSED

• Arge ühendage selle toote voi omateleri toitejuhetseinakontakti,enne kui koik ühendused komponentide yahel on lopetatud.
• Enne selle toote teisaldamist voi paigaldamist lulitage toide kindlasti valja ja lahutage toitejuhe vooluvorqust.
• Kui põhiseade on välja lülitatud, lülitub juhtmevaba bassikõlar ooterežiimi ja STANDBY LED tagaosas muutub pärast mitu korda siniselt vilkumist punaseks.
• Kui kasutate Soundbari lahedal seadet, mis kasutab Soundbariga sama sagedust (5,8 GHz), vöivad-haired pōhiustada heli katkemist.
• Pöhiseadme juhtmevaba signaali maksimaalne edastuskaugus on ligikaudu 10 meetrit, kuid see voib olenevalt kasutuskeskkonnast erineda. Kui pöhiseadme ja juhtmevaba bassikolari vahel on terasbetoonist voi metallist sein, ei pruugi susteem üldse toötada, kuna juhtmevaba signaal ei LABi metalli

ETTEVAATUSABINÖUD

• Juhtmevaba ühenduse vastuvõtuantennid on juhtmevabasse bassikõlarisse sisse ehitatud. Hoidke seadmeid eemal veest ja niiskusest.
• Optimaalse kuulamiskogemuse tagamiseks veenduge, et juhtmeta bassikolari ja juhtmetavastuvotiamooduli (muukse eraldi) ümbruses ei oleks takistusi.

SWA-8500S (müügil eraldi) -i ühendamine Soundbariga

Minge üle toelisele juhtmevabale ruumilisele helile, ühendades Samsangi juhtmevaba tagakolarikomplekti (SWA-8500S, Mügil eraldi) Soundbariga.

1. Ühendage juhtmevaba vastuvötja moodul 2 ruumilise heli kõlariga. - Kõlarite kaablid on mängistatud varvikoodiga.

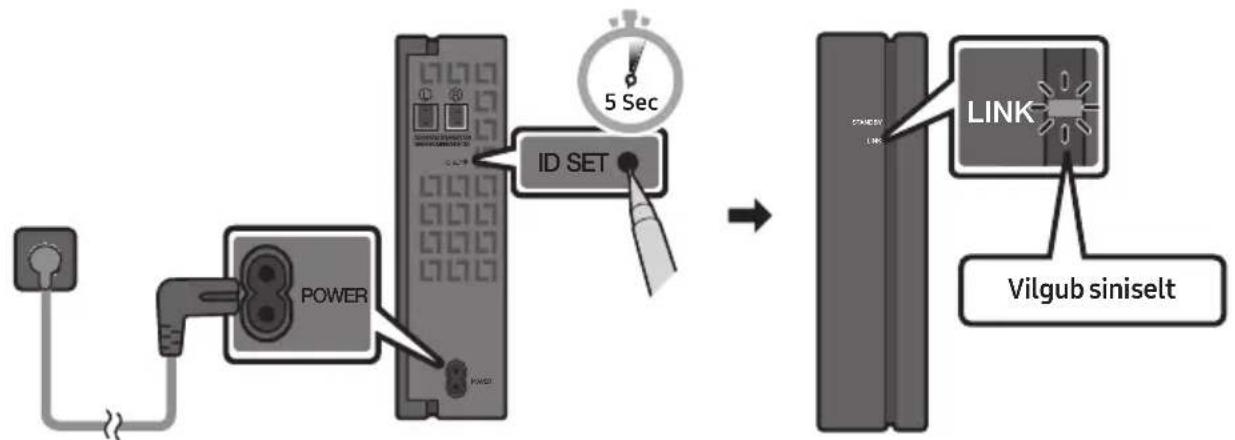

1. Pärast juhtmevaba vastuvötja mooduli ühendamist pistikupessa kontrollige selle ootereziimi olekut.

2. Juhtmeta vastuvotumoodulil olev LED-näidik LINK hakkab siniselt vilkuma. Kui LED-näidik ei vilgu, hoidke juhtmeta vastuvotumooduli tagaküljel olevat nuppu ID SET pliiatsi otsaga 5-6 sekundit all, kuni LED-näidik LINK hakkab siniselt vilkuma. Lisateavet LED-näidiku kohta vt SWA-8500S-i kasutusjuhendist.

1. Vajutage kaugjuhtimispuldil nppu Üles vahemalt 5 sekundit.

Soundbarie ekraanile ilmub moneks ajaks teade ID SET ja seejarel kaob.
Soundbar lulitub automaatset sisse, kui ID SET on lopetatud.

ETTEVAATUST!

• Kui Soundbar esitas SWA-8500S-iga ühenduse loomise ajal muusikat, vöib bassikõlarist kõlada ühenduse lõpuleviämisel katkendlikku esitust.

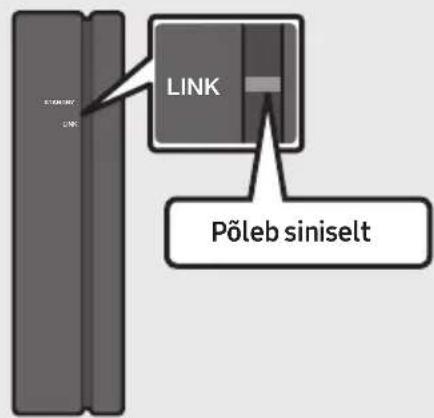

• Kontrollige, kas LED-tuli LINK põleb siniselt (ühendamine lõpetatud).

LED-tuli LINK lopetab vilkumise ja jäabsiniselt polema, kui Soundbar ja juhtmevaba vastuvotja moodul on omavahel ühendatud.

1. Kui SWA-8500S-i ei ühendra, korrake 2. sammus kirjeldatud toimingut.

04 TELERIGA ÜHENDAMINE

Saate kuulata teleri heli Soundbari kaudu juhtmega voi juhtmevaba ühendusega.

• Kui Soundbar on valitud Samsungi teleriga ühendatud, saab Soundbari teleri kaugjuhtimispuldi abi. juhtida.
• Seda funktsiooni saab kasutada 2017. aasta ja uuemate Bluetooth toega Samsungi nutiteleritega, kui ühendate Soundbari teleriga, kasutades optilist kaablit.
• See funktsion vöimaldab kasutada ka teleri menuüdd, et reguleerida helivalja ja erinevaid seadeid ning lisaks helitugevust ja -vaigistust.

1.meetod.Uhendamine kaabliga

Kui edastatavad signaalid on vormingus Dolby Digital ja suvandi „Digitalaalse valjundi helivorming" seadeks on valitud teleris PCM, on soovitatud valida seadeks Dolby Digital. Pärast seade muutmist on voimalik nautida paremat helikvaliteeti. (Olenevalt teleri tootjast vöib selle menuüss olla kasutatud Dolby Digitali ja PCM-i kohta teisi sönu.)

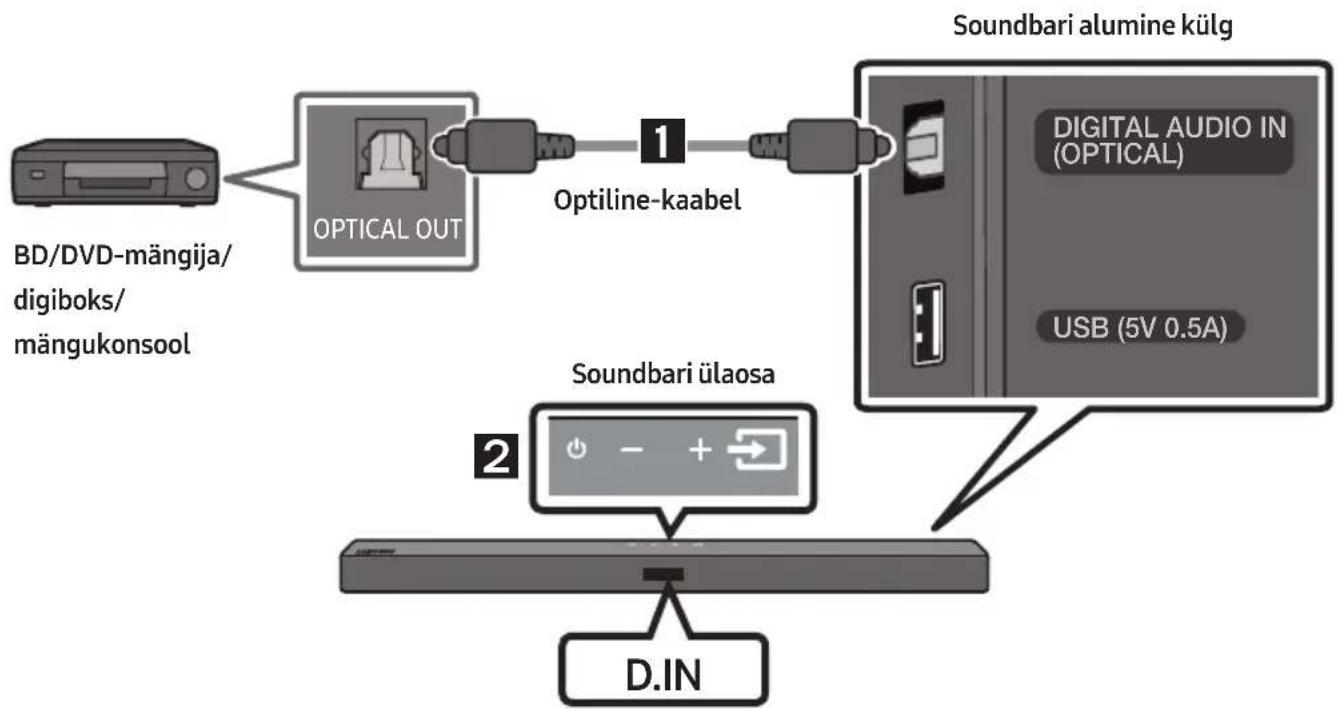

Uhendamine optimise kaabliga

1. Ühendage Soundbari pesa DIGITAL AUDIO IN (OPTICAL) digitaalse optimise kaabliabil teleri pesaga OPTICAL OUT.
2. Vajutage ülemisel paneelil voi kaugjuhtimispuldil nuppu (Allikas) ja seejärel valige reziim „D.IN".

2.mevod.Uhendamine juhtmevabalt

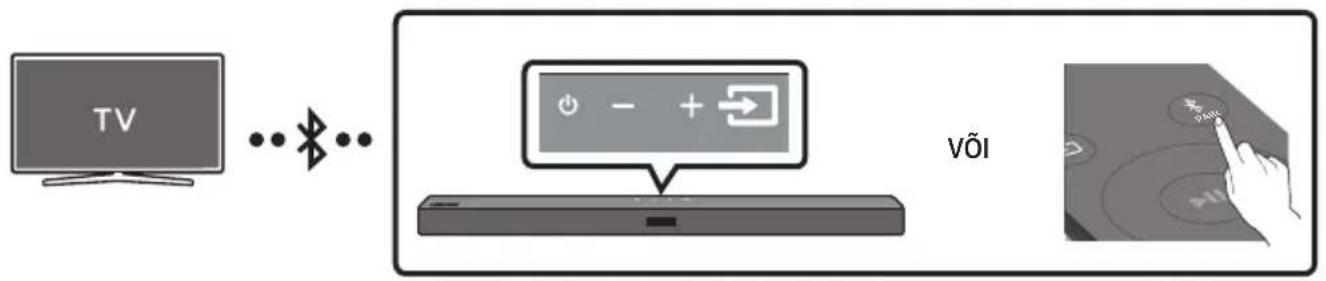

Teleri ühendamine Bluetooth kaudu

Kui teler on uhendatud Bluetoothi kaudu, saate kuulata stereoheli ilma tulikate kaabliteta.

• Korraga saab ühendada ainult ühe teleri.

Esmakordne ühendamine

1. Vajutage kaugjuhtimispuldil nppu PAIR, et siseneda reziimi ,BT PAIRING".

(VOl) a. Vajutage ülemisel paneelil nuppu (Allikas) ja valige seejärel „BT". "BT" lülitub mõne sekundi pärast automaatselt režimi „BT PAIRING" või režimi „BT READY, kui saadaval on ühenduskirje.

b. Kui kuvatakse „BT READY“, hoidke nuppu (Allikas) Soundbari ülemisel paneelil kauem kui 5 sekundit all, et kuvataks „BT PAIRING".

1. Valige teleris Bluetooth-režiim. (Lisateavet vt teleri kasutusjuhendist.)

2. Valige teleri ekraanil kuvatavast loendist „[AV] Samsung Soundbar T4-Series“ Saadaolev Soundbar on kuvatud teleri Bluetooth-seadmete loendis teatega „Need Pairing“ voi „Paired“. Soundbari ühendamiseks valige teade ja looge ühendus.

Kui teler on uhendatud, ilmub Soundbari eesmisele ekraanile teade [Teleri Nimi] ,BT".

Kui seadme ühendamine ebaönnestub

• Kui loendis kuvatakse eelnevalt ühendatud Soundbar (nt „ [AV] Samsung Soundbar T4-Series”), siis kustutage see.

Seejarel korrake 1.-3. sammu.

MÄRKUS

• Pärast seda, kui olete Soundbari esimest korda teleriga ühendanud, kasutage uuesti ühendamiseks režiimi „BT READY".

Soundbari ja teleri ühenduse katkestamine

Vajutage ülemisel paneelil voi kaugjuhtimispuldil nuppu (Allikas) ja seejärel lülituge mis tahes reziimi, v.a „BT".

• Ühenduse katkestamine võtab aega, kuna teler peab saama Soundbarilt vastuse. (Selleks kuluv aeg võib olenevalt teleri mudelist erineda.)
• Soundbari ja teleri vahelise Bluetooth-ühenduse katkestamiseks hoidke kaugjuhtimispuldil nuppu Vasakule 5 sekundit all, kui Soundbar on olekus „ BT READY". (Valige Sees → Valjas)

Mis on valikute „BT READY“ ja „BT PAIRING“ erinevus?

• BT READY: selles režiimis saate otsida varem ühendatud telereid või ühendada varem ühendatud mobiilsideseadme Soundbariga.
• BT PAIRING: selles režiimis saab ühendada uue seadme Soundbariga. (Vajutage kaugjuhtimispuldil nuppu PAIR vöi hoidke nuppu (Allikas) Soundbari peal kauem kui 5 sekundit all, kui Soundbar on režiimis „BT".)

MÄRKUSED

• Kui teilt kusitakse Bluetooth-seadmega ühendamisel PIN-koodi, sisestage <0000>.
• Bluetooth-ühendus katkeb Bluetooth-ühenduse režiimis, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10m
  Soundbar lulitub automaatsetl valja parast 18 minutit olekus Valmis.
  Soundbar ei pruigi Bluetooth-otsingut voi -uhendust oigesti sooritada jargmistel tingimustel.

Soundbari umber on tugev elektrivali.
- Soundbariga on ühendatud samal ajal kaks või rohkem Bluetooth-seadet.
- Bluetooth-seade on valja lulitatud, ei ole paigas voi ei toimi öigesti.

• Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

05 VÄLISSEADME ÜHENDAMINE

Looge ühendus välisseadmega kaabli vöi Bluetooth abi, et esitada välisseadme heli Soundbari kaudu.

Uhendamine optimise kaabliga

1. Ühendage pöhiseadme pesa DIGITAL AUDIO IN (OPTICAL) digitaalse optimise kaabli kaudu allikaseadme pesaga OPTICAL OUT.
2. Režimi „D.IN" valimiseks vajutage ülemisel paneeil või kaugjuhtimispuldil nuppu (Allikas).

06 USB-MÄLUSEADME UHENDAMINE

Saate esitada Soundbari kaidu maluseadmetes olevaid muusikafaile.

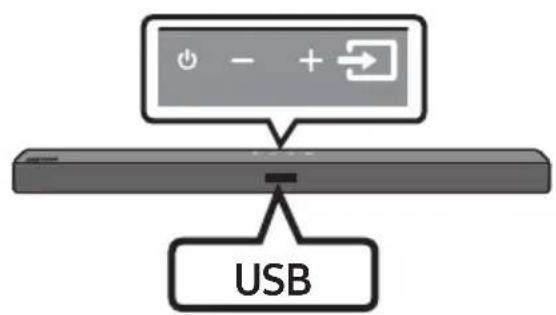

1. Ühendage USB-seade toote alaosas asuva USB-pordiga.
2. Vajutage ülemisel paneelil või kaugjuhtimispuldil nuppu (Allikas) ja seejärel valige „USB".
3. Ekraanil kuvatakse teade "USB".
4. Saate esitada Soundbari kaudu maluseadmetes olevaid muusikafaile.

Soundbar lulitub automaatelt valja (Auto Power Down), kui vahemalt 18 minuti jooksul ei ole olnud uhendatud uhtki USB-seadet.

Failvormingutüüpide ühilduvuse loend on järgmine

Laiend	Kodek	Diskreetimiskiirus	Bitikiirus
*.mp3 MPEG1 Layer2 32 kHz ~ 48 kHz 32 kbit/s - 320 kbit/s
MPEG 1 Layer3 32 kHz ~ 48 kHz 32 kbit/s - 320 kbit/s
MPEG 2 Layer3 16 kHz ~ 24 kHz 8 kbit/s - 160 kbit/s
MPEG 2.5 Layer3 8 kHz ~ 12 kHz 8 kbit/s - 160 kbit/s
*.wma	WMA7/8/9/STD	8 kHz ~ 48 kHz	32 kbit/s - 320 kbit/s
*.aac	AAC	8 kHz ~ 96 kHz	<1728 kbit/s
	AAC-LC
	HE-AAC
*.ogg	Vorbise kodek	(8, 16, 22,05, 32, 44,1, 48) kHz	ogg ei toeta järgmist. 1. Ploki suurus 0 < 256, ploki suurus 0 > 1024 2. Ploki suurus 1 < 512, ploki suurus 1 > 4096 3. Koodiraamatu loendur > 64 4. Koodiraamatu kirje > 640 5. Pöhja loendur > 2 6. Pöhja tuüp 0 7. Jäägi loendur > 2 8. Mõõde != 2 9. Vastendamise loendur > 2 10. Režimi loendur > 2 11. Jäägi tuüp != kanali number
*.flac	-	8 kHz ~ 192 kHz	<5 Mbit/s
*.wav	PCM/LPCM/IMA_ ADPCM/MPEG/MULAW	8 kHz ~ 192 kHz	<5 Mbit/s
*.AIFF	Tihendustüp: alwa, ulaw, swt	(8, 16, 22,05, 32, 44,1, 48, 96, 192) kHz ≤ 2 kanalit	<5 Mbit/s

• Kui USB-seadmes on liiga palju kaustu ja faile, võib Soundbaril kuluda failidele juurdepääsuks ja nende esitamiseks veidi aega.

07 MOBIILSIDEADME ÜHENDAMINE

Uhendamine Bluetooth kaudu

Kui mobilsideseade on uhendatud Bluetooth kaudu, saate kuulata stereoheli ilma tulikate kaabliteta.

• Korraga saab ühendada ainult ühe Bluetooth-seadme.

Esmakordne ühendamine

1. Vajutage kaugjuhtimispuldil nppu PAIR, et siseneda reziimi ,BT PAIRING".

(VOI)

a. Vajutage ülemisel paneelil nuppu (Allikas) ja valige seejärel „BT". "BT" lulitub mone sekundi pärast automaatelt reziimi „BT PAIRING" või reziimi „BT READY, kui saadaval on ühenduskirje.

b. Kui kuvatakse „BT READY“, hoidke nuppu (Allikas) Soundbari ülemisel paneelil kauem kui 5 sekundit all, et kuvataks „BT PAIRING".

1. Valige loendist, [AV] Samsung Soundbar T4-Series".

2. Kui Soundbar on Bluetooth-seadmega ühendatud, kuvatakse eesmisel ekraanil teade [Bluetooth-seadmenimi] ,BT".

3. Saate esitada Bluetoothi kaudu uhendatud seadmes olevaid muusikafaile Soundbari kaudu.

Kui seadme ühendamine ebaönnestub

• Kui loendis kuvatakse eelnevalt ühendatud Soundbar (nt „ [AV] Samsung Soundbar T4-Series”), siis kustutage see.

• Seejärel korrake etappe 1 ja 2.

MARKUS

• Pärast seda, kui olete Soundbari esimest korda mobiilsideseade ühendanud, kasutage uuesti ühendamiseks reziimi „BT READY".

Mis on valikute „BT READY“ ja „BT PAIRING“ erinevus?

• BT READY: selles režiimis saate otsida varem ühendatud telereid või ühendada varem ühendatud mobiilsideseadme Soundbariga.
• BT PAIRING: selles režiimis saab ühendada uue seadme Soundbariga. (Vajutage kaugjuhtimispuldil nuppu PAIR vovi hoidke nuppu (Allikas) Soundbari peal kauem kui 5 sekundit all, kui Soundbar on režiimis „BT".)

MÄRKUSED

Kui teilt kusitakse Bluetooth-seadmega uhendamisel PIN-koodi, sisestage <0000>.
- Bluetooth-ühendus katkeb Bluetooth-ühenduse režiimis, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10 m.
Soundbar lulitub automaatsetl valja parast 18 minutit olekus Valmis.
Soundbar ei pruugi Bluetooth-otsingut voi -uhendust oigesti sooritada jargmistel tingimustel.

Soundbari umber on tugev elektrivali.
Soundbariga on samal ajal seotud mitu Bluetooth-seadet.
- Bluetooth-seade on valja lulitatud, ei ole paigas voi ei toimi öigesti.

• Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.
  Soundbar toetab SBC-andmeid (44,1 kHz, 48 kHz).
• Ühendage ainult Bluetooth-seadmega, mis toetab funktsiooni A2DP (AV).
  Soundbari ei saa uhendada Bluetooth-seadmega, mis toetab ainult funktsiooni HF (Vabad kaed)

• Kui olete Soundbari ja Bluetooth-seadme vahel paarisuhenduse loonud, validates "[AV] Samsung Soundbar T4-Series" seadme skannitud seadmete loendist, lülitub Soundbar automaatsett režimi „BT".

• Saadaval ainult siis, kui Soundbar on Bluetooth-seadmega paarisuhendatud seadmete loendis. (Bluetooth-seade ja Soundbar peavad olema vahemalt uks kord varem paarisuhenduses olnud.)

Soundbar kuvatakse Bluetooth-seadmega otsitud seadmete loendis ainult juhul, kui Soundbar naitatab „BT READY".
Soundbari ei saa teise Bluetooth-seadmega siduda, kui see on juba Bluetooth-reziimis ja Bluetooth-seadmega seotud.

Bluetooth Power Sees (SOUND MODE)

Kui varem seotud Bluetooth-seade püüab Soundbar ühendust luua, kui funktsion Bluetooth Power Sees sisse lilitatud ja Soundbar valja lilitatud, lilitub Soundbar automaatset sisse.

1. Vajutage kaugjuhtimispuldil nuppu SOUND MODE ja hoidke seda kauem kui 5 sekundit all, kui Soundbar on sisse lilitatud
2. Soundbar ekraanil kuyatakse teade ON-BLUETOOTH POWER"

Bluetooth-seadme lahutamine Soundbari küljest

Bluetooth-seadme saab Soundbarist lahti ühendada. Juhtnöre vt Bluetooth-seadme kasutusjuhendist.

• Uhendus Soundbariga katkestatakse.
• Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvatakse Soundbari eesmisel ekraanil teade „BT DISCONNECTED".

Soundbari ja Bluetooth-seadme ühenduse katkestamine

Vajutage ülemisel paneelil vöi kaugjuhtimispuldil nuppu (Allikas) ja seejärel lülituge mis tahes reziimi, v.a BT.

• Ühenduse katkestamine võtab aega, kuna Bluetooth-seade peab saama Soundbarilt vastuse. (Lahtiuhendamise aeg võib olla erinev olenevalt Bluetooth-seadmest)
• Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvatakse Soundbari eesmisel ekraanil teade „BT DISCONNECTED".

MÄRKUSED

• Bluetooth-ühenduse režiimis, Bluetooth-ühendus katkeb, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10 meetrit.
  Soundbar lulitub automaatsetl valja parest 18 minutit olekus Valmis.

Lisateavet Bluetooth kohta

Bluetooth on tehnoloogia, mis vöimaldab Bluetoothiga ühilduvaid seadmeid hölpsasti omavahel ühendada lühikese juhtmeta ühenduse kaudu.

• Bluetooth-seade võib põhjustada mūra või talitlushäireid, olenevalt kasutusest, kui: - osa teie kehast on kokkupuutes Bluetooth-seadme või Soundbari vastuvõtmis-/ edastussüsteemiga.
• seade puutub kokku elektrilise muutlikkusega, mis on põhjustatud seine, nurga või kabinetiosa takistustest.
• see puutub kokku elektrilise interferentsiga sama sagedust kasutavatest seadmetest, sh meditsiiniseadmetest, mikrolaineahjudest ja juhtmeta LAN-ident.
• Ühendage Soundbar Bluetooth-seadmega, kui seadmed on lahestikku.
• Mida kaugemal Soundbar Ja Bluetooth-seade üksteisest on, seda halvemaks muutub kvaliteet. Kui kaugus ületab Bluetoothi toövahemiku, siis ühendus katkeb.
• Halva leviga piirkondades ei pruugi Bluetooth-ühendus öigesti toimida.
• Bluetooth-ühendus toötab vaid siis, kui see on seadme lahedal. Ühendus katkeb automaatsetl, kui Bluetooth seade ühenduseks sobivast vahemikust valjas. Isegi piisavalt väikese vahemaa korral võib heli kvaliteet halveneda takistuste, nt seinte või uste tõttu.
  See juhtmeta seade võib põhjustada tõotamise ajal elektromagnetilisi Häireid.

08 KAUGJUHTIMISPULDI KASUTAMINE

Kuidas kaugjuhtimispulti kasutada?

1	Toide	Heliriba sisse- jawäjalūlitamiseks.
2	Allikas	Vajutage heliribaga ühendatud allika valimiseks.
3	Vaigistamine	Vajutage heli vaigistamiseks nuppu (Vaigistamine). Vajutage uesti vaigistusewäjalūlitamiseks.
4	SOUND MODE SOUND MODE	Saate valida soovitud heliefekti, validates suvandi STANDARD, SURROUND SOUND, GAME, või SMART. - STANDARD Väljastab originaalheli. - SURROUND SOUND Pakub standardsest laiemat helivälja. - GAME Pakub ruumilist heli, et saaksite mängimise ajal tegevusse Süüvida. - SMART Analüüsisb sisu reaalajas ja pakub automaatselt optimaalse helivälja, tuginedes sisu odustele. • DRC (Dynamic Range Control) Võimaldab rakendada Dolby Digitali lugudele dūnaamikadiapasooni juhtimise. Vajutage ja hoidke nuppu SOUND MODE all, kui Soundbar on ∀la lūlitatud, et lūlitada DRC (Dynamic Range Control) sisse või ∀la. Kui DRC on sisse lūlitatud, ∀hendatakse valju heli. (Heli võib olla moonutatud.)

		• Bluetooth Power See funktsion lülitab Soundbari automaatelt sisse, saades varem ühendatud telerist või Bluetooth-seadmest ühendustaotluse. See seade on vaikimisi sisse lülitatud. - Hoidke nuppu SOUND MODE all kauem kui 5 sekundit, et Bluetooth Power funktsion võla lülitada.
5	PAIRBluetoothPAIR	Vajutage nuppu PAIR. Soundbari ekraanil kuvatakse „BT PAIRING".Selles režiimi saab ühendada Soundbari uue Bluetooth-seadmega, validates Bluetooth-seadme otsinguloendist Soundbari.
6	Esitamine/peatamine	Vajutage muusikafaili ajutiseks peatamiseks nuppu II. Muusika esitamise jätkamiseks vajutage nuppu uuesti.
7	Üles/Alla/Vasakule/Paremale	Vajutage nupul Üles/Alla/Vasakule/Paremale, et valida Üles/Alla/Vasakule/Paremale. • Kordamine Kordamisfunktionsen ihasutamiseks režiimi „USB" vajutage Üles nuppu. • Muusika vahelejätmine Vajutage Paremale nuppu, et valida järgmine muusikafail. Vajutage Vasakule nuppu, et valida eelmine muusikafail. • ID SET Vajutage Üles ja hoidke seda 5 sekundit all, et lõpetada ID SET (lisaseadme ühendamisel). • Helitugevuse piiramine funktsoon Teie kuulmise kaitsmises lülitab helitugevuse piiramine funktsoon helitugevuse tasemele 20, kui lülitate Soundbari sisse ja helitugevus on körgem kui 20. - Helitugevuse piiramine on vaikimisi vãlja lülitatud. Peate selle aktiveerimiseks sisse lülitama. - Kui helitugevuse piiramine on sisse lülitatud, jääb see sisselulitatuks ka siis, kui toide vãlja lülitatakse - Helitugevuse piiramine sisse- või vãljalulitamiseks vajutage kaugjuhtimispuldil puhkerežiimi nuppu Alla ja hoidke seda 5 sekundit all. Kui helitugevuse piiramine on vãlja lülitatud, kuvatakse eesmisel kuval „V FREE". Kui funktsion on sisse lülitatud, kuvatakse „V LOCK".
8	Heli juhtimine	Saate valida suvandi TREBLE, BASS, või AUDIO SYNC. · Bassi helitugevuse juhtimiseks vajutage nppu Heli juhtimine ja valige suvand TREBLE või BASS. Seejärel reguleerige helitugevust vahemikus -6~+6, kasutades nippe Üles/Alla. · Vajutage nppu (Heli juhtimine) ja hoidke seda umbes 5 sekundit all, et reguleerida iga sagedusriba heli. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz saab valida, kasutadesVASAKUT/paremat noolenuppu, ning kõiki neist saab reguleerida vahemikus -6 kuni +6, kasutades üles-/allanoolt. · Kui teleri ja Soundbari vaheline heli ei ole sūnkroonis, vajuge nppu Heli juhtimine ja valige suvand AUDIO SYNC. Seejärel seadke heliviivitus vahemikku 0~300 ms, kasutades nippe Üles/Alla. (Pole saadaval režimis „USB“) · AUDIO SYNC on toetatud ainult mõne funktsiooni puhul.
9	WOOFER	Liigutage nppu WOOFER edasi või tagasi bassikõlari helitugevuse reguleerimises vahemikus -12 või -6 kuni +6. Bassikõlari helitugevuse seadistamiseskäärtusele 0 vajutage nppu.
10	VOL	Liigutage nppu VOL edasi või tagasi helitugevuse reguleerimises. · Vaigistamine Vajutage heli vaigistamiseks nppu VOL. Vajutage uesti vaigistuse väljalūlitamiseks.

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga

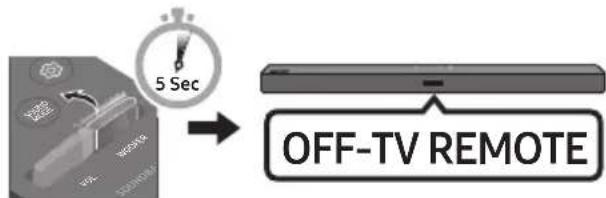

Kui teil on Samsungi teler, saate reguleerida Soundbari helitugevust Samsungi teleriga kaasasoleva infrapuna-kaugjuhtimispuldiga.

Esmalt märake Samsungi teleri menuüss teleri helivaljundiks valised kõlarid ja seejärel kasutage Samsungi kaugjuhtimispulti Soundbari helitugevuse reguleerimiseks. Lisateabe saamiseks vaadake teleri kasutusjuhendit. Selle funktsiooni vaikerežiimiks on juhtimine Samsungi teleri kaugjuhtimispuldiga. Kui teil ei ole Samsungi teler, järgige alltoodud suuniseid salle funktsiooni seadistuse muutmiseks.

1. Lülitage Soundbar valja.

1. Kui te ei soovi seda funktsiooni kasutada, vajutage nuppu WOOFER üles ja hoidke seda 5 sekundit vajutatuna (korduvalt), kuni ekraanil kuvatakse „OFF-TV REMOTE".

1. Kui soovite juhtida Soundbari teleri puldiga, vajutage nuppu WOOFER üles ja hoidke seda 5 sekundit vajutatuna (korduvalt), kuni ekraanil kuvatakse „ALL-TV REMOTE". Seejärel valige teleri menuüss valised kõlarid.

1. Kui soovite lulitada Soundbari uesti vaikereziimile (juhtimine Samsungi teleri kaugjuhtimispuldiga), vajutage nuppu WOOFER üles ja hoidke 5 sekundit paigal (korduvalt), kuni ekraanil kuvatakse "SAMSUNG-TV REMOTE".

• Iga kord, kui vajutate nupu WOOFER üles ja hoiate seda 5 sekundit, vahetub režiim alltoodud järjestuses: "SAMSUNG-TV REMOTE" (Vaikerežiim) "OFF-TV REMOTE" "ALL-TV REMOTE".

See funktsoon ei pruugi olenevalt kaugjuhtimispuldist saadaval olla.

• Tootjad, kes seda funktsiooni toetavad: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Peidetud nuppude (nupud, millel on rohkem kui üks funktsion) kasutamine

Varjatud nupp		Viiteleht
Kaugjuhtimispuldi nupp Funktsion
WOOFER (Üles)	Teleri kaugjuhtimispuldiga sees/väljas (ooterežiim)	Lk 22
■II (Esitamine/peatamine)	Lähestamine (ooterežiim)	Lk 27
Vasakule	Teleri automaatne ühendamine sees/väljas (BT on valmis)	Lk 12
Üles	ID SET (ooterežiim)	Lk 20
Alla	Hilitugevuse funktsiooni sees/väljas (ooterežiim)	Lk 20
(Heli juhtimine)	7 ribaga EQ Lk 21
SOUND MODE	DRC ON/OFF (ooterežiim)	Lk 19
	Bluetooth Power Lk 20

Helivaljundi andmed erinevate heliefektirežiimide puhul

Efekt Sisend			Väljund
			Ilma juhtmevaba tagakëlarikomplektita	Juhtmevaba tagakëlarikomplektiga
SOUND MODE	STANDARD	2.0 kanalit	2.1 kanalit 4.1 kanalit
		5.1 kanalit 2.1	kanalit 4.1 kanalit
	SURROUND SOUND	2.0 kanalit	2.1 kanalit 4.1 kanalit
		5.1 kanalit 2.1	kanalit 4.1 kanalit
	GAME	2.0 kanalit	2.1 kanalit 4.1 kanalit
		5.1 kanalit 2.1	kanalit 4.1 kanalit
	SMART	2.0 kanalit	2.1 kanalit 4.1 kanalit
		5.1 kanalit 2.1	kanalit 4.1 kanalit

• Samsungi juhtmeta tagakolarikomplekti saab osta eraldi. Komplekti ostmiseks vötke ühendust edasimiüjaga, kellelt Ostsite Soundbari.

09 SEINAKINNITUSE PAIGALDAMINE

Seinakinnituse komponendid

Seinakinnitusjuhik

Ettevaatusabinoud paigaldamisel

Paigaldage ainult vertikaalsele seinale.
- Arge paigaldage seda kõrge temperatuuri või niiskustasemega kohta.
- Kontrollige, kasin on toote raskuse kandmiseks piisavalt tugev. Kui e ole, siistugevdage seina voi valige muu paigalduskoht.
- Ostke ja kasutage kinnituskruvisid voi -ankruid, mis on moeldud kasutamiseks teie seina materjaliga (kipsplaat, metallplaat, puitsein jne). Voimaluse korral kinnitage tugikruvid tüblitega.
- Ostke seinakinnituse kruvid, mis sobivad Soundbari paigaldamiseks valitud seina paksuse ja tuübiga.

• Labimod: M5

• Pikkus: soovitatavalt vahemalt 35 mm.

• Enne Soundbari seinale paigaldamist ühendage selle kaablid välisseadmetega.

• Enne seadme paigaldamist veenduge, et see oleks valja lulitatud ja vooluvorgust lahutatud. Vastasel juhul vob see pohjustada elektrilogi.

Hoidikkruvi Kruvi
Seinakinnituskronsteini

1. Asetage Seinakinnitusjuhik vastuseinapinda.

2. Seinakinnitusjuhik peab olemaloodis.

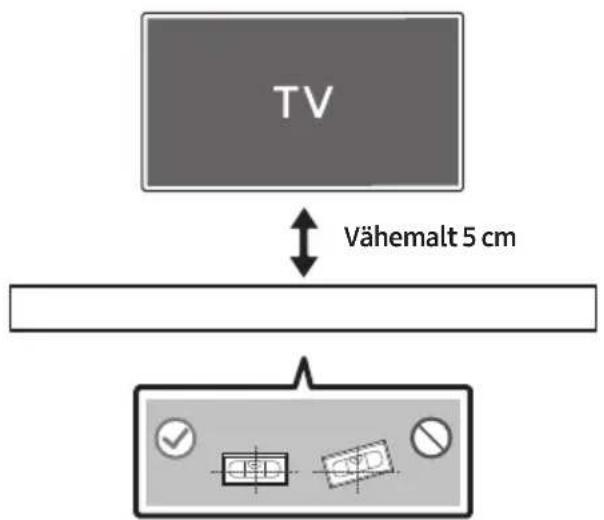

   Kui teler on seinale kinnitatud, paigaldage Soundbar vahemalt 5 cm telerist allapoole.

1. Joondage Seinakinnitusjuhiku keskjoonteleri keskjoonega (kui paigaldate Soundbaritereri alla) ja seejarel kinnitage

Seinakinnitusjuhik teibiga seinale.

Kui te ei paigalda teleri alla, seadke Keskjoon paigalduskoha keskkohta.

1. Suruge pastapliatsi voi teritatud pliatsi ots labi juhiku molemas otsas oleva kujutise B-TYPE keskpunkti, et markida tugikruvide asukoht, seejarel eemaldage Seinakinnitusjuhik.

1. Kasutades sobiva suurusega puuri, puurige kummagi margistuse kohale seina sisse auk.

Kui margistused ei vasta tihvtide asendile, siis kinnitage enne tugikruvide sisestamist aukudesse kindlasti sobivad tuublid. Tuoblite kasutamisel veenduge, et puuritavad augud oleksid kasutatavate tuoblite jaoks piisavalt suured.

1. Lükake kruvi (pole kaasas) LABi iga Hoidikkruvi ja seejarel keerake koik kruvid kindlalt tugikruvi aukudesse.

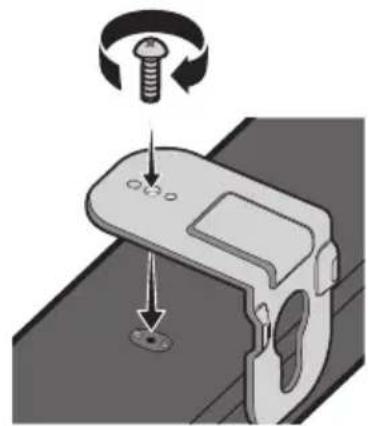

1. Paigaldage 2 Seinakinnituskronstein Óiges suunas Soundbari pöhjale, kasutades 2 Kruvi.

• Kokkupanekul veenduge, et Seinakinnituskronstein riputusosad jäksid Soundbari taha.

Heliriba parempoolne ots

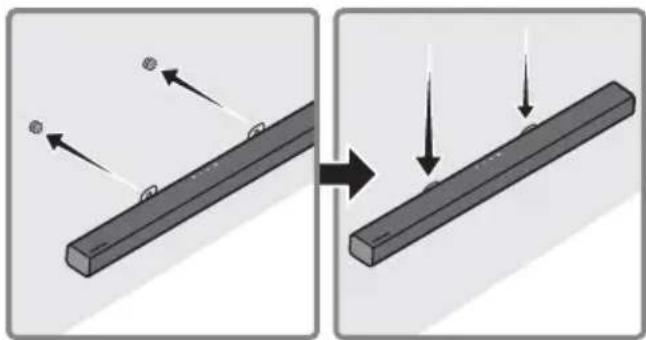

1. Paigaldage Soundbar koos selle külge kinnitatud Seinakinnituskronstein, riputades Seinakinnituskronstein seinal olevatele Hoidikkruvi.

1. Libistage Soundbari alla, nagu on allpool naidatud, nii et Seinakinnituskronstein toetuksid Kruvihoidikutele.

2. Sisestage Kruvihoidikutele
   Seinakinnituskronstein laia (alumisse)
   ossa ja seejärel libistage
   Seinakinnituskronstein allapoole, nii et
   Seinakinnituskronstein toetuksid
   kindlalt Kruvihoidikutele.

10 TARKVARA-VARSKENDUS

Samsung võib pakkuda tulevikus värskendusi Soundbari susteemi pusivara jaoks.

Kui värskendust pakutakse, saate põsivara
värskendada, ühendades USB-seadme, millele
põsivara värskendus on salvestatud, om
Soundbari USB-porti. Lisateavet
värskendusfailide allalaadimise kohta leiate
Samsung Electronicsi veebisaidilt
(www.samsung.com Support).
Seejärel valige toote tüup või sisestage Soundbari
mudelinumber, valige suvand Tarkvara ja
rakendused ja seejärel Allalaadimised. Pange
tähele, et suvandite nimed võivad erineda.

Värskendamistoiming

Tähtis! Värskendamisfunktsion kustutab kõik kasutajasätted. Soovitame teil omå sätted üles kirjutada, et saaksite need pärast värskendamist hölpsasti taastada. Pange tähele, et púsivara värskendamine lahtestab ka bassikolari ühenduse.

1. Ühendage USB-mäluseade arvuti USB-porti.
   Tähtis!: Veenduge, et USB-mäluseadmel ei ole muusikafaile. See vöib pöhjustada pusivara ∀rskendamise nurjumise.
2. Minge Samsungi veebisaidile (samsung.com)
   → valige „Sisesta mudelinumber" ja sisestage omä Soundbari mudel. Valige juhendid ja allalaadimised ning laadige uusim tarkvarafail alla.
3. Salvestage allalaaditud tarkvara USBmälupulgale ja valige kausta lahtipakkimiseks suvand „Ekstrakti siia".
4. Lülitage Soundbar valja ja ühendage USB-mäluseade, mis sisaldab USB-porditarkvaravärskendust.
5. Lülitage Soundbar sisse ja seadke allikas režiimile „USB". 3 minuti jooksul kuvatakse „UPDATE" ja värskendamine algab.
6. Kui värskendamine on lopetatud, lulitub Soundbar valja (voi lulitub valja nupu

(Toide) vajutamisel). Vajutage

kaugjuhtimispuldil nuppu 5 sekundit.
Ekraanil kuvatakse teade "INIT" ja seejärel lülitub Soundbar valja.

Värskendamine on löppenud.

• Sellel tootel on funktsioon DUAL BOOT. Kui pusivara värskendamineebaönnestub, saate pusivara uuesti värskendada.

• Taastage Soundbari satted.

1. Lülitage Soundbar välja, lahutage värskendamisfaile sisaldav maluseade Soundbari USB-pordist ja ühendage see uesti.
2. Lahutage Soundbari toitejuhe, ühendage see uuesti ja seejärel lulitage Soundbar sisse.

MÄRKUSED

• Pusivara värskendamine ei pruugi korralikult toötada, kui maluseadmes on Soundbari toetatud helifaile.
• Arge lülitage toidet välja ega eemaldage USB-seadet värskenduste rakendamise ajal.
  Kui värskendamine on loppenu, käivitatakse Soundbaris kasutajaseadistus, et saaksite omasatted lahtestada. Soovitame teil omasatted üles kirjutada, et saaksite neid pärastvärskendamist holpsasti taastada. Pange tāhele, et pusivara värskendamine lahtestabka bassikolari ühenduse. Kui ühendustbassikolarga ei taastata pärastvärskendamist automaatsetl, vaadake lk6. Kui tarkvaravärskendus ebaönnestub,veenduge, et USB-mälupulk poleks defektne.
  Mac OS-i kasutajad peaksid kasutama USB vorminguna MS-DOS-i (FAT-i).
• USB kaudu värskendamine ei pruugi olenevalt maluseadme tootjast saadaval olla.

11 VEAOTSING

Enne hoolduse taotlemist kontrollige järgmist.

Seade ei lūlitu sisse.

Kas toitejuhe on kindlalt seinakontakti ühendatud? → Tõmmake toitejuhe seinakontaktist välja ning ühendage see uuesti, et tagada kindel ühendus.

Mõni funktsion ei tõöta nupu vajutamisel.

Kas öhus on staatilist elektrit? → Eemaldage toitepistik ja ühendage see uuesti.

Režümis BT esineb helikatkestusi.

→ Vt Bluetooth-ühenduse jaotisi lk 11 ja 16.

Heli ei esitata.

Kas vaigistusfunktsoon on sisse lūlitatud? → Vaigistusfunktsooni tühistamiseks vajutage nuppu (Vaigistamine). Kas helitugevus on seatud miinimumi peale? →Reguleerige helitugevust.

Kaugjuhtimispult ei tõöta.

Kas patareid on tühjad? →Sisestage uued patareid. Kas kaugjuhtimispult on Soundbari põhiseadmest liiga kaugel? →Liigutage kaugjuhtimispult Soundbari põhiseadmele lahemale.

Bassikõlaril olev punane LED-tuli vilgub ja bassikõlarist ei tule heli.

See probleem võib tekkida, kui bassikõlar ei ole ühendatud Soundbari põhiseadmega. →Proovige bassikõlarit uuesti ühendada. (Vt lk 6.)

Bassikõlar undab ja vibrerib mängatavlt.

Proovige reguleerida bassikõlari vibratsiooni. →Liigutage puldil nuppu WOOFER edasi või tagasi bassikõlari taseme reguleerimisesk. (kuni -12 või vahemikus -6 kuni +6).

12 LITSENTS

DOLBY

AUDIO

Avatud lahtekoodidega seotud päringute ja taotluste saamiseks vötke Samsungiga ühendust meili teel ([e-mail]).

14 OLULINE TEENUSEGA SEOTUD MÄRKUS

• Selles kasutusjuhendis toodud pildid ja joonised on vaid viiteks ning voivad tootetegelikust valimusest erineda.
• Rakenduda võivad administratiivtasud, kui (a) kutsute välja tehniku ja tootel ei ole defekti (kasutusjuhendit pole loetud), (b) viite seadme hoolduskeskusse ja tootel ei ole defekti (kasutusjuhendit pole loetud).
• Administratiivtasu antakse teile teada enne tehniku visiiti.

15 TEHNILISED ANDMED JA TEAVE

Tehnilised andmed

Mudeli nimi HW-T450
USB 5V/0,5A
Mass 1,5 kg
Mööttmed (L × K × S) 860,0 x 54,0 x 74,0 mm
Tööttemperatuuri vahemik +5°C kuni +35°C
Öhuniiskuse vahemik 10 % ~ 75 %
VÖIMENDI Nimivälljundvöimsus	35 W x 2, 6 ohm
Toetatud esitamisvormingud (DTS 2.0 heli esitatakse vormingus DTS.)	LPCM 2ch, Dolby AudioTM (toetab Dolby® Digital), DTS
JUHTMEVABA SEADME VÄLJUNDVÖIMSUS BT maksimaalne saatja vöimsus SRD maksimaalne saatja vöimsus	100 mW 2,4 GHz - 2,4835 GHz korral 25 mW 5,725 GHz - 5,825 GHz korral
Bassikõlari nimi PS-WT45T
Mass 4,3 kg
Mööttmed (L × K × S) 181,5 x 343,0 x 272,0 mm
VÖIMENDI Nimivälljundvöimsus	130W
JUHTMEVABA SEADME VÄLJUNDVÖIMSUS SRD maksimaalne saatja vöimsus 25 mW 5,725 GHz - 5,825 GHz korral
Üldine voolutarve puhkerežiimis (W)	2,0W
Bluetooth Pordi inaktiveerämise meetod	Hoidke nuppu SOUND MODE all kauem kui 5 sekundit, et Bluetooth Power funktsoon ∀la lūlitada.

MÄRKUSED

Samsung Electronics Co., Ltd jatab endale oiguse tehnilisi andmeid ette teatamata muuta.
Mass ja mootmed on ligikaudsed.

• Käesolevaga teatab Samsung Electronics, et see seade on kooskõlas direktiiviga 2014/53/EL.

Euroopa Liidu vastavusdeklaratsiooni tāistekst on saadaval internetiaadressil:

http://www.samsung.com, avage Leia tootetugi > Otsi tugi ja sisestage toote

nimi. Seda seadet vobib kasutada kogis Euroopa Liidu riikides.

[Selle toote patareide ðige löppkäitlemine]

(Kehtib eraldi jaatmekogumissüsteemidega riikides)

Selline margistus patairel, kasutusjuhendil voi pakendil viitab sellele, et selles tootes sisalduvaid patareisidei tohi tooea lopus kasutusest korvaldada koos muude olmejätmetega. Patareil olev keemiliste sumbolite Hg, Cd voi Pb margistus naitat, et pataei elavhobeda-, kaadmiumi- voi plisialdus on üle EU direktivis 2006/66 nimatatud etalontaseme.Kui patareisid ei visata nouetekohaselt ara, vovad need ained kahjustada inimeste tervist voi keskkonda.

Loodusvarade kaitsmiseks ja materjalide taaskasutamise soodustamiseks eraldage patareid muudest jäatmetest ning loppkäidelge need kohaliku tasuta patareitagastussüsteemi kaudu.

Selle toote oige loppkaitlemine

(Elektri- ja elektrooniliste seadmete jaatmed)

(Kehtib eraldi jaatmekogumissüsteemidega riikides)

Selline margistus tootel, tarvikutel voi kirjanduses viitab sellele, et toodet ja selle elektroonilisi tarvikuid (nt laadjat, peakomplekti, USB-kaabit) ei tohi toea lopus kasutusest korvaldada koos teiste olmejätmetega. Selleks et valtida jaatmekäitluse käigus keskkonna voi inimesto tervise kahjustamist, eraldage need seadmed muud tuupi jaatmetest ja suunake need vastutustundlikult ringlusse, et edendada materjalivarude jatkusuutilkku taaskasutust.

Kodukasutajad peavad vōtma ühendust kas edasimuüjaga, kellelt nad toote ostsid, või kohaliku omavalitsusega, et saada lisateavet selle kohta, kuhu ja kuidas on võimalik via seadmed keskkonnahoidlikuks taaskasutuseks.

Arikasutajad peavad vōtma ühendust tarnijaga ja kontrollima ostulepingu tingimusi. Seda toodet ja selle elektronilisi tarvikuid ei tohi panna muude áritegevuses tekkviate jäatmete hulka.

Teavet Samsungi keskkonnaalaste kohustuste ja tootespetsiliste sātestatud kohustuste kohta, nagu REACH, WEEE, akud, vt jargmiselt Aadressilt:

http://www.samsung.com/ee/aboutsamsung/samsungelectronics/corporatecitizenship/environment.html

INFORMATIONS RELATIVES À LA SECURITÉ

AVERTISSEMENTS

01 Komponentu pärbaude 2
