Produkttyp	Soundbar mit kabellosem Subwoofer
Marke	Samsung
Modell	HW-T450
Abmessungen der Soundbar (B x H x T)	860,0 x 54,0 x 74,0 mm
Gewicht der Soundbar	1,5 kg
Abmessungen des Subwoofers (B x H x T)	181,5 x 343,0 x 272,0 mm
Gewicht des Subwoofers	4,3 kg
Stromversorgung	Netzstrom (siehe Produktetikett für genaue Werte)
Ausgangsleistung (Soundbar)	35 W x 2 (bei 6 Ohm)
Ausgangsleistung (Subwoofer)	130 W
Audioeingänge	1 optisch (DIGITAL AUDIO IN), 1 USB (5V/0,5A), Bluetooth
Soundmodi	Standard, Surround Sound, Spiel, Smart
Hauptfunktionen	Bluetooth, Audio-Synchronisation, Sprachsteuerung, kabelloser Subwoofer, Firmware-Update über USB
Bluetooth-Kompatibilität	Ja, Version nicht angegeben, unterstützt SBC (44,1/48 kHz), A2DP (AV)
Unterstützte Audioformate	LPCM 2-Kanal, Dolby Audio, DTS; Dateien MP3, WMA, AAC, OGG, FLAC, WAV, AIFF über USB
Wartung und Reinigung	Gerät vor der Reinigung vom Netz trennen; ein weiches, trockenes Tuch verwenden. Keine flüssigen oder scheuernden Reinigungsmittel verwenden.
Sicherheit	Öffnen Sie nicht das Gehäuse (Stromschlaggefahr). Vor Feuchtigkeit, Hitze und Magnetfeldern schützen. Bei Gewitter oder Störung vom Netz trennen.
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Samsung-Kundendienst für Ersatzteile. Reparatur durch qualifiziertes Fachpersonal.
Allgemeine Informationen	Betriebstemperatur: +5°C bis +35°C; Luftfeuchtigkeit: 10% bis 75%. Standby-Verbrauch: 2 W.

Häufig gestellte Fragen - HWT450 SAMSUNG

Wie verbinde ich die Soundbar mit meinem Fernseher?

Sie können die Soundbar über ein optisches Kabel (Modus D.IN) oder drahtlos über Bluetooth mit Ihrem Fernseher verbinden. Für Bluetooth drücken Sie die PAIR-Taste auf der Fernbedienung, wählen Sie 'BT' als Quelle und suchen Sie dann in den Bluetooth-Einstellungen Ihres Fernsehers nach '[AV] Samsung Soundbar T4-Series'.

Was tun, wenn der Subwoofer keine automatische Verbindung herstellt?

Überprüfen Sie zunächst, ob die Netzkabel richtig angeschlossen sind und die Soundbar eingeschaltet ist. Wenn die LED des Subwoofers blau blinkt, führen Sie eine manuelle Verbindung durch: Halten Sie die ID SET-Taste auf der Rückseite des Subwoofers 5 Sekunden lang gedrückt (die LED blinkt blau), dann halten Sie die Aufwärtstaste auf der Fernbedienung 5 Sekunden lang gedrückt, bis 'ID SET' auf der Soundbar erscheint. Die Verbindung ist hergestellt, wenn die LED des Subwoofers dauerhaft blau leuchtet.

Wie verwende ich die Bluetooth Power On-Funktion?

Die Bluetooth Power On-Funktion schaltet die Soundbar automatisch ein, wenn ein zuvor gekoppeltes Gerät eine Verbindung versucht. Um sie zu aktivieren oder zu deaktivieren, halten Sie die SOUND MODE-Taste auf der Fernbedienung bei eingeschalteter Soundbar länger als 5 Sekunden gedrückt. Das Display zeigt 'ON-BLUETOOTH POWER' oder 'OFF-BLUETOOTH POWER' an.

Warum ist der Ton verzerrt oder fehlt?

Überprüfen Sie, ob die Stummschaltung (MUTE-Taste) aktiviert oder die Lautstärke zu niedrig ist. Stellen Sie sicher, dass die ausgewählte Quelle (D.IN, BT, USB) Ihrem Anschluss entspricht. Bei Bluetooth verringern Sie den Abstand zwischen den Geräten (max. 10 m) und vermeiden Sie Störquellen (Mikrowellen, andere drahtlose Geräte). Bei optischem Anschluss prüfen Sie, ob das Kabel richtig eingesteckt ist.

Wie aktualisiere ich die Firmware der Soundbar?

Laden Sie das neueste Update von der Samsung-Website (www.samsung.com/support) auf einen leeren USB-Stick (Format FAT) herunter. Entpacken Sie die Datei auf dem Stick. Schalten Sie die Soundbar aus, stecken Sie den Stick in den USB-Anschluss, schalten Sie die Soundbar ein und wählen Sie den Modus 'USB'. 'UPDATE' wird angezeigt und das Update startet. Schalten Sie das Gerät während des Updates nicht aus. Die Soundbar schaltet sich nach Abschluss automatisch aus.

Kann die Soundbar an der Wand montiert werden?

Ja, die Soundbar wird mit einer Wandmontageschablone, zwei Montagehaltern und Schrauben geliefert. Stellen Sie sicher, dass die Wand das Gewicht (1,5 kg) tragen kann. Verwenden Sie geeignete Schrauben für den Wandtyp (Durchmesser M5, Länge ≥ 35 mm). Befolgen Sie die Schritte im Handbuch: Markieren Sie die Löcher mit der Schablone, bohren Sie, setzen Sie ggf. Dübel ein, schrauben Sie die Halter an die Wand und hängen Sie die Soundbar ein.

Wie stelle ich die Lautstärke des Subwoofers ein?

Verwenden Sie die WOOFER-Vorwärts-/Rückwärtstaste auf der Fernbedienung, um die Subwoofer-Lautstärke von -12 bis +6 (in 1er-Schritten) einzustellen. Zum Zurücksetzen auf 0 drücken Sie die WOOFER-Taste. Die Einstellung wird kurz auf dem Display der Soundbar angezeigt.

Die Fernbedienung funktioniert nicht mehr, was tun?

Ersetzen Sie die Batterien durch zwei neue AA-Batterien und achten Sie auf die Polarität. Stellen Sie sicher, dass kein Hindernis das Signal zwischen Fernbedienung und Soundbar blockiert (Reichweite max. ca. 10 m). Wenn das Problem weiterhin besteht, setzen Sie die Soundbar zurück, indem Sie sie für einige Minuten vom Stromnetz trennen.

Welche Audioformate können über den USB-Anschluss abgespielt werden?

Die Soundbar unterstützt MP3, WMA, AAC, OGG, FLAC, WAV und AIFF-Dateien. Die Abtastraten und Komprimierungsraten variieren je nach Format (siehe vollständige Liste im Handbuch). Zu viele Ordner und Dateien können die Anzeige verlangsamen. Die Soundbar schaltet sich nach 18 Minuten ohne USB-Aktivität automatisch aus.

Wie synchronisiere ich Audio und Video, wenn der Ton nachhinkt?

Drücken Sie im Nicht-USB-Modus mehrmals die 'Sound Control'-Taste auf der Fernbedienung, bis 'AUDIO SYNC' ausgewählt ist. Verwenden Sie die Aufwärts-/Abwärtstasten, um die Audioverzögerung von 0 bis 300 Millisekunden einzustellen, bis der Ton mit dem Bild synchron ist. Diese Funktion ist im USB-Modus nicht verfügbar.

BEDIENUNGSANLEITUNG HWT450 SAMSUNG

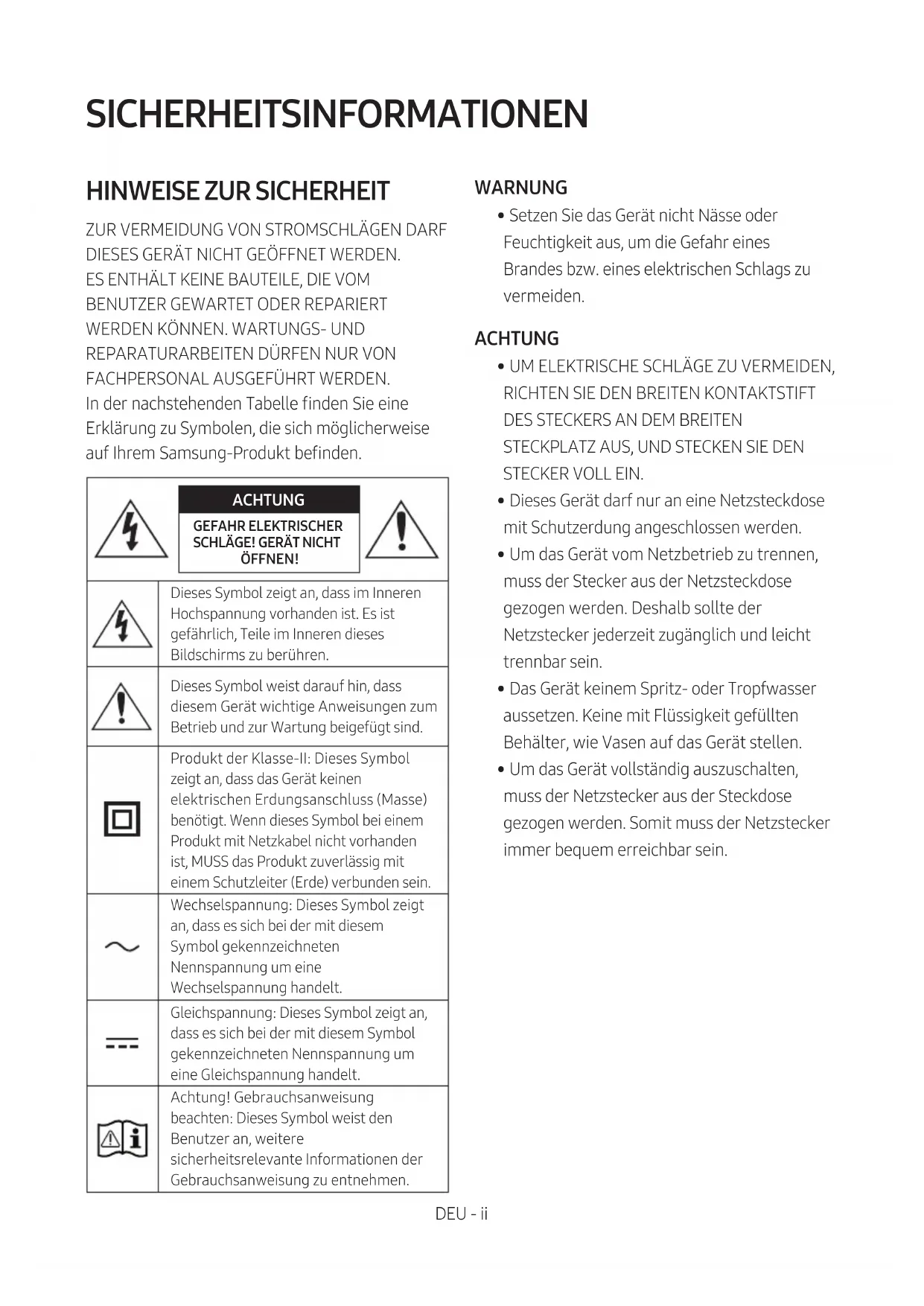

SICHERHEITSINFORMATIONEN

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFühRT WERDEN. In der nachstehenden Tabelle finden Sie eine Erklärung zu Symbolen, die sich möglicherweise auf Ihr dem Samsung-Produkt besteht.

ACHTUNG GEFAHR ELEKTRISCHER SCHLAGE! GERÄT NICT ÖFFNEN!

Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren these Bildschirms zu berühren.

Dieses Symbol weist darauf fin, dass diesen Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind.

Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keine elektrischen Erdungsanschluss (Masse) benötigt. Wenn these Symbol bei einem Produkt mit Netzkabel nicht vorhanden ist, MULLS das Produkt zuverlässig mit einem Schutzleiter (Erde) verbunden sein.

Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesen Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt.

Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesen Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt.

Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu enthalten.

WARNING

• Setzen Sie das Gerät nicht Nüsse oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden.

ACHTUNG

• UM ELEKTRISCHE SCHLAGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS AN DEM BREITEN STECKPLATZ AUS, UND STECKEN SIE DEN STECKER VOLL EIN.
• Dieses Gerätarf nur an eine Netzsteckdose mit Schutzerding angeschlossen werden.
• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.
• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.
• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.

HINWEISE

1. Stellen Sie sicher, dass die Stromversorgung in Ihr Haushalt den auf dem Etikett auf der Unterseite des Geräts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlandage (Möbel) auf, so dass rundherum ausreichend Platz 7~10 cm zur Belüftung bleibt. Achten Sie daraufuf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Veränder oder andere Geräte, die heißt werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdoseziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigten, es für längerere Zeit nicht zu nutzen.
2. Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch Blitze verurschte Spannungsspitzen können zur Beschädigung des Geräts führen.
3. Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

4. Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen), übermäßigiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie diese Produkte nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

5. Die in thisem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht. Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Types ein.

ÜBER DIESES HANDBUCH

Siehe diesen Handbuch fur Sicherheitshinweise, Produktinstallation, Komponenten, Verbindungen und Produktspezifikationen.

VOLLSTÄNDIGES HANDBUCH

Sie können auf die VOLLSTÄNDIGES HANDBUCH im Online-Kundendienstcenter von Samsung durch Scannen des QR-Codes zugreifen. Um die Gebrauchsanweisung auf Ihrm PC oder Mobilgerät anzusehen, laden Sie sich die Gebrauchsanweisung im Dokumentenformat von der Samsung-Webseite herunter. (http://www.samsung.com/support)

Design und technische Daten können sich ohne vorherige Ankündigung ändern.

INHALT

01 Überprüfen der Komponenten 2

Einlagen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2) 2

02 Produktübersicht 3

Bedienfeld auf der Vorder-/Oberseite der Soundbar 3

Unterseite der Soundbar 4

03 Anschliessen der Soundbar 5

Stromanschluss 5

Verbinden der Soundbar mit dem Subwoofer 6

• Automatische Verbindung zwischen Subwoofer und Soundbar 6

• Manuelles Verbinden des Subwoofoers bei Fehlschlagen der automatischen Verbindung

Verbinden des SWA-8500S (separatehaldlich) mit einer Soundbar 8

04 Anschluss an ihr Fernsehgerät 10

Methode 1. Verbindung mit einem Kabel 10

• Verbindung mit einem optischen Kabel 10

Methode 2. Drahtlose Verbindung 11

• Verbindung eines Fernsehers per Bluetooth

05 Verbindung Mit Einem Externen Gerat Herstellen 13

Verbindung mit einem optischen Kabel 13

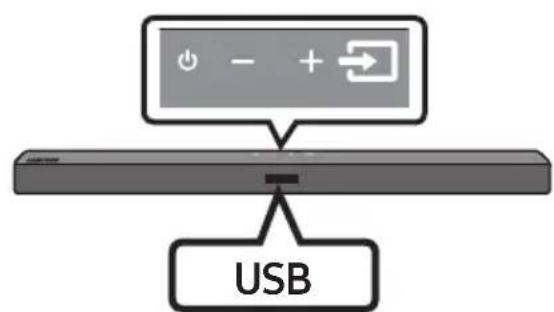

06 Verbinden eines USB speicherveräts 14

07 Anschliessen eines Mobilgeräts 16

Anschlieben per Bluetooth 16

08 Verwenden der Fernbedienung 19

So verwenden Sie die Fernbedienung 19

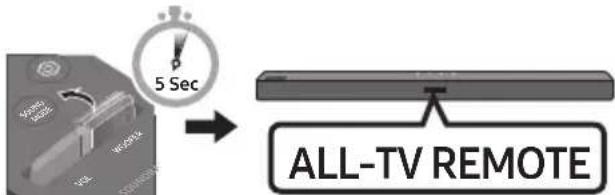

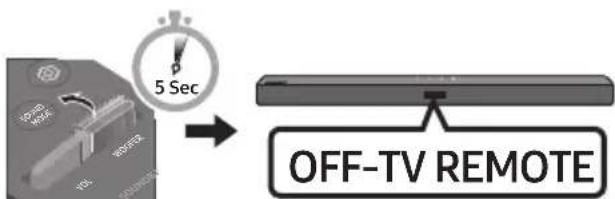

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung 22

Verwendend der verborgenen Tasten (Tasten mit mehr als einer Funktion) 23

Ausgabe-spezifikationen für die entsprechenden sound-effekt-modi 23

09 Installieren der Wandhalterung 24

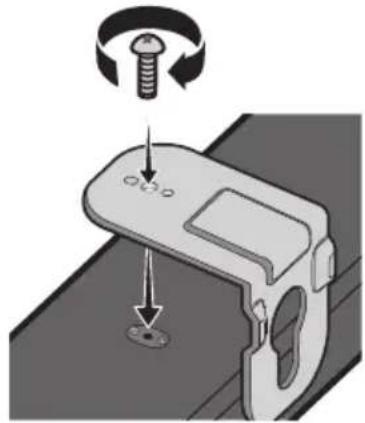

Vorsichtsmaßnahmen für die Installation 24

Koponenten fur die Anbringung an der Wand 24

10 Softwareaktualisierung 26

Updateverfahren 27

Wenn UPDATE nicht angezeigt wird 27

11 Fehlerbehebung 28

12 Lizenz 29
13 Bekanntmachung zu Open Source Lizenzen 29
14 Wichtige Hinweise zum Kundendienst 29
15 Spezifikationen und Leitfaden 30

Technische Daten 30

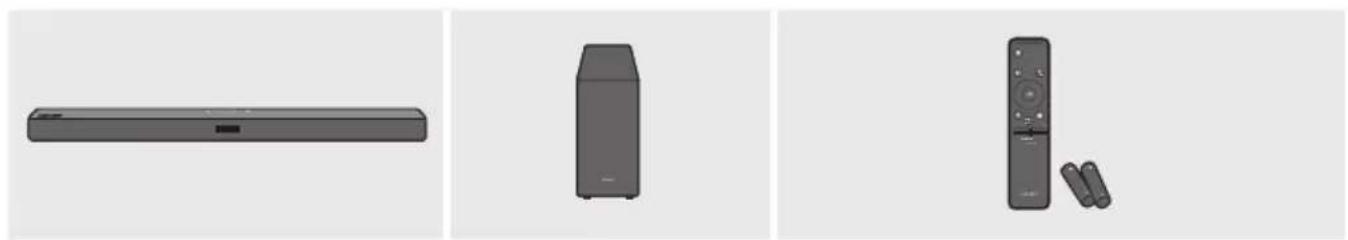

01 ÜberPRÜFEN DER KOMPONENTEN

Soundbar-Hauptgerät Subwoofer Fernbedienung / Batterien

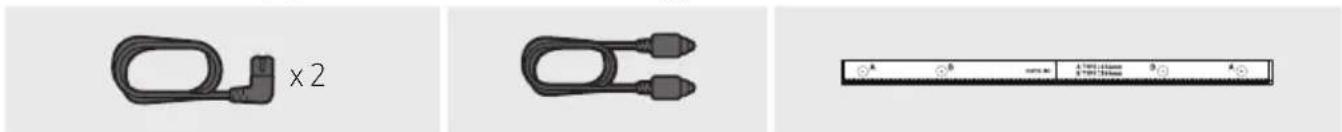

Stromkabel (Subwoofer, Soundbar)

Optisches Kabel Montagehilfe für die Wandhalterung

Aufhangungsschraube Schraube

Wandhalterung

• Weitere Informationen zur bereitsigten Stromversorgung und zum Stromverbrauch finden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts)
• Wenden Sie sich für den Kauf zusätzlicher Komponenten oder optionaler Kabel an ein Servicezentrum oder den Kundendienst von Samsung.
  Das Aussehen des Zubehors kann etwas von den Abbildungeniben abweichen.

Einlagen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2)

Schieben Sie die rückseitige Abdeckung in Pfeilrichtung, bis sie vollständig entfernt ist.

Legen Sie 2 AA-Batterien (1,5V) so ausgerichtet ein, dass ihre Polarität richtig ist. Schieben Sie die rückseitige Abdeckung wieder vollständig zurück.

02 PRODUKTÜBERSICHT

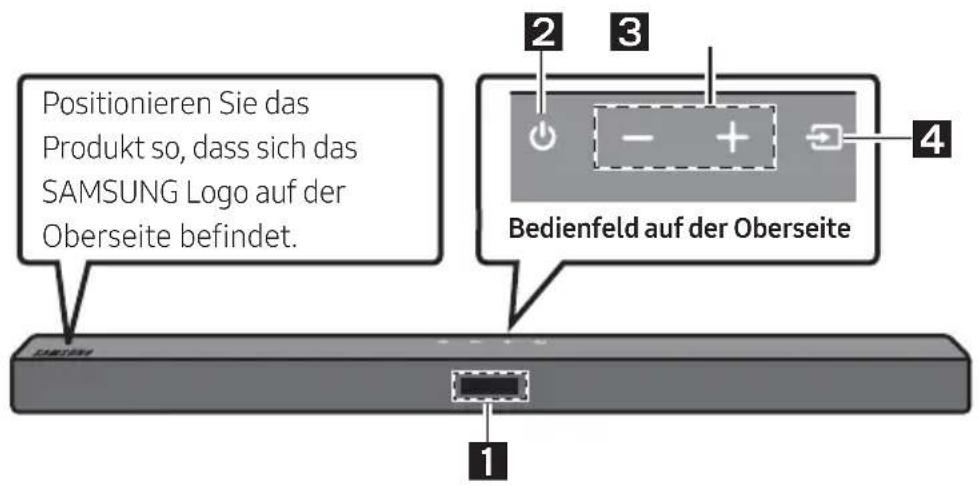

Bedienfeld auf der Vorder-/Oberseite der Soundbar

1	Anzeige Zeigt den Status und den aktuellen Modus des Produkts an.
2	Strom)-Taste Schaltet den Strom ein und aus. • Auto Power Down-Funktion In folgenden Situationen wird das Gerät automatisch ausgeschelt. - Modus D.IN / BT / USB: Wenn seit mehr als 18 Minuten kein Audiosignal empfangen wurde.
3	-/+ (Lautstärke)-Taste Stellt die Lautstärke ein. • Der Lautstärkepegel wird beim Einstellen auf der vorderen Anzeige der Soundbar angezeigt.
4	(Quelle)-Taste Wählt den Quelleneingangsmodus aus.
	Eingangsmodus Anzeige
	Optischer digitaler Eingang D.IN
	BLUETOOTH-Modus BT
	USB-Modus USB
	• Zum Einschalten des Modus „BT PAIRING" schalten Sie die Quelle auf den Modus „BT" um und halten Sie dann die taste (Quelle) länger als 5 Sekunden lang gedrückt.

• Nach dem Anschluss des Netzkabels muss 4 bis 6 Sekunden gewartet werden, bis der Netzschalter bedient werden kann.
• Wenn Sie diesen Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt.
• Wenn Sie den Ton nur über den Soundbar horen wollen, müssen Sie die Laufsprecher des Fernsehgeräts im Audio Setup Menu Ihr Fernsehgeräts ausschalten. Weitere Informationen über Ihr Fernsehgerät finden Sie im Benutzerhandbuch, das im Lieferumfang Ihrtes TVs enthalten war.

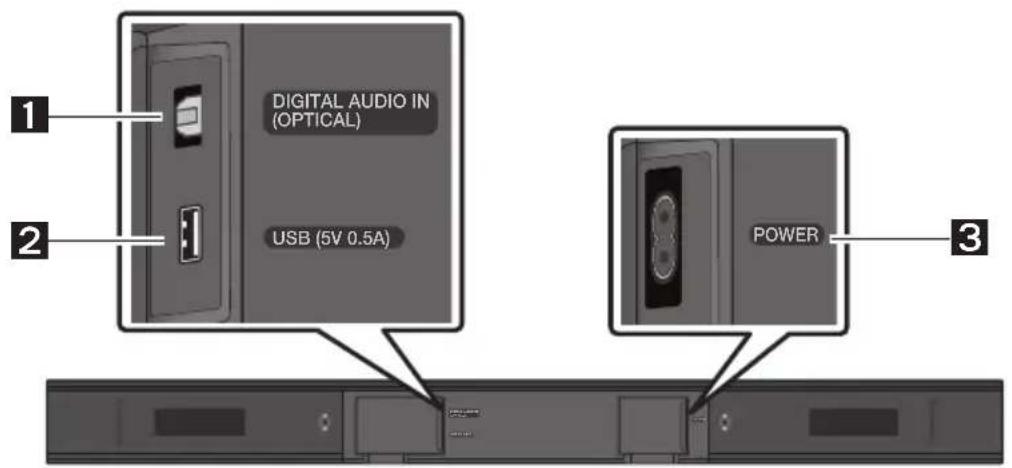

Unterseite der Soundbar

1	DIGITAL AUDIO IN (OPTICAL) An den digitalen (optischen) Ausgang eines externen Geräts anschlossen.
2	USB (5V 0.5A) Hier ein USB-Gerät anschlossen, um Musikdateien auf dem USB-Gerät über die Soundbar wiederzugeben.
3	POWER Verbinden Sie das Wechselstromkabel der Soundbar.

• Ziehen Sie am Stecker, wenn Sie das Stromkabel von einer Steckdose trennen. Ziehen Sie nicht am Kabel.
• Schließen Sie these Gerät oder andere Geräteile nicht an eine AC-Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.

03 ANSCHLIESSEN DER SOUNDBAR

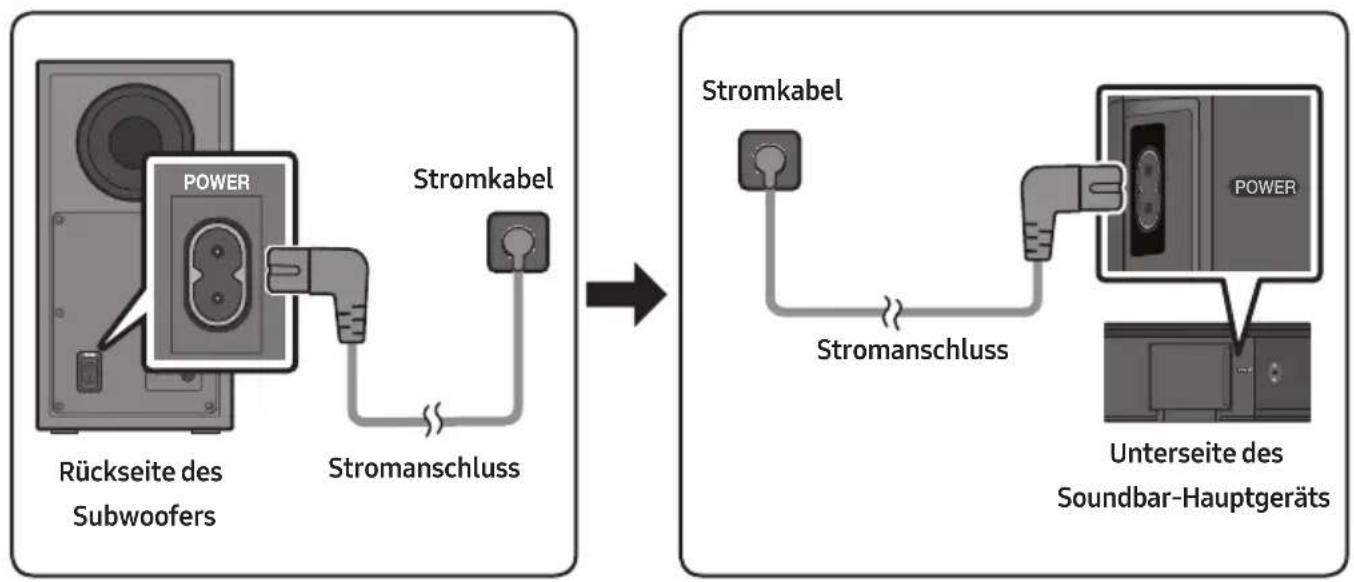

Stromanschluss

Verwenden Sie die Stromkomponenten, um den Subwoofer und die Soundbar in der folgenden

Reihenfolge an die Stromversorgung anzuschlieben:

1. SchlieBen Sie das Stromkabel an den Subwoofer an.
2. Schließen Sie das Stromkabel an die Soundbar an.

Siehe die nachfolgenden Abbildungen.

• Weitere Informationen zur bereitsigen Stromversorgung und zum Stromverbrauch finden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts)

Verbinden der Soundbar mit dem Subwoofer

Wenn der Subwoofer verbunden ist, konnen Sie einen vollen Bass-Ton genießen.

Automatische Verbindung zwischen Subwoofer und Soundbar

Wenn Sie den Strom einschalten, nachdem Sie die Stromkabel an die Soundbar und den Subwoofer angeschlossen haben, wird der Subwoofer automatisch mit der Soundbar verbunden.

• Wenn die automatische Kopplung abgeschlossen ist, leucht den blauen Anzeigeleuchten auf der Rückseite des Subwooofers auf.

LED-Anzeigelichter auf der Rückseite des Subwooferers

LED Status	Beschreibung Abhilfe
Blau	Ein	Erfolgreich verbunden (normaler Betrieb)	-
	Blinkend	Verbindung wird wieder hergestellt	Prüfen Sie, ob das am Soundbar-Hauptgerät angeschlossene Stromkabel richtig verbunden ist oder warten Sie 5 Minuten. Falls das Blinken andauert, versuchen Sie, den Subwoofer manuell anzuschreiben. Siehe Seite 7.
Rot Ein		Standby (bei ausgeschaltetem Soundbar-Hauptgerät)	Prüfen Sie, ob das Stromkabel richtig am Soundbar-Hauptgerät angeschlossen ist.
		Verbindung fehlgeschlagen	Erneut verbinden. Siehe die Anweisungen zur manuellen Verbindung auf Seite 7.
Rot und blau	Blinkend	Fehlfunktion	Siehe die Kontaktinformationen für das Samsung Servicezentrum in dem Handbuch.

Manuelles Verbinden des Subwoofer bei Fehlschlagen der automatischen Verbindung

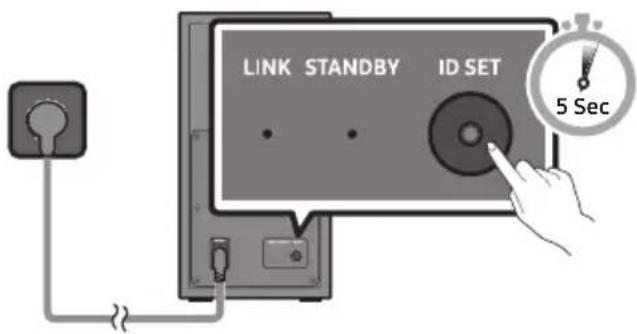

Vor dem Ausführren der folgenden Verbindungsschritte:

• Überprüfen Sie, ob die Stromkabel der Soundbar und des Subwoofer's richtig angeschlossen sind.

• Stellen Sie sicher, dass die Soundbar eingeschaltet ist.

• Halten Sie ID SET auf der Rückseite des Subwoofoers mindestens 5 Sekunden lang gedrückt.

Die rote Anzeigeleuche auf der Rückseite des Subwoofoers erlischt und die blaue Anzeigeleuche blinkt.

Rückseite des Subwoofoers

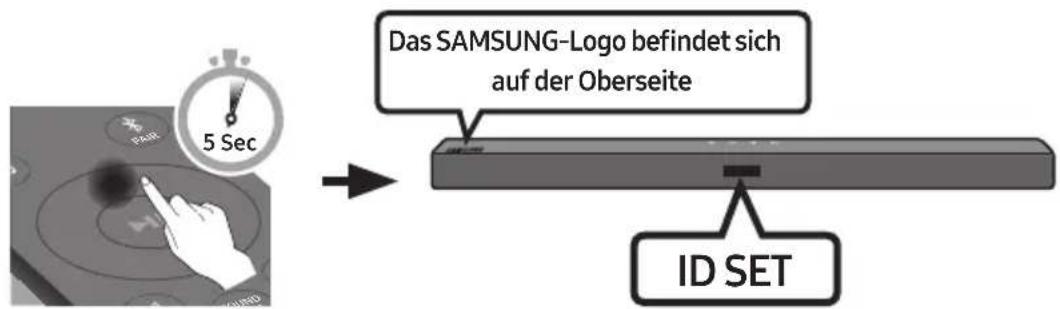

1. Halten Sie die Taste Oben auf der Fernbedienung länger als 5 Sekunden gedrückt.

2. Für kurze Zeit erscheint nun die Meldung ID SET im Display der Soundbar und erlischt dann.
   Die Soundbar wird automatisch eingeschaltet, wenn ID SET abgeschlossen ist.

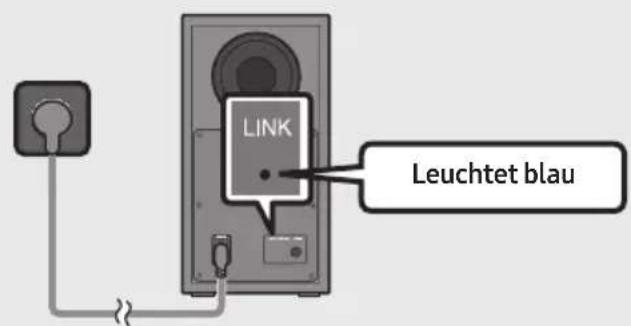

1. Prüfen Sie, ob die LINK-LED blau leuchtet (Verbindung hergestellt).

Die LINK-LED-Anzeige blinkt nicht länger, sondern leuchtet blau, wenn zwischen der Soundbar und dem Wireless-Subwoofer eine Verbindung besteht.

HINWEISE

• Schließen Sie das Stromkabel theses Produkts oder Ihr TV-Gerät nicht an eine Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.
• Stellen Sie vor dem Verschieben oder Aufstellen des Produkts safer, dass das Gerät ausgeschaltitet ist und das Stromkabel getrennt.
• Wenn die Haupteinheit ausgeschelt ist, Goes der drahtlose Subwoofer in den Standby-Modus und die STANDBY-LED auf der Rückseite blinkt mehrmals blau und wird dann rot.
• Wenn Sie in der Höhe der Soundbar ein Gerät mit gleicher Frequenz (5,8GHz) verwenden, kann es zu Interferenzen und damit zu Tonunterbrechungen kommt.
• Die maximale Übertragungsenternung des drahtlosen Signals der Haupteinheit beträgt ca. 10m , kann jeder in Abhängigkeit ihrer Betriebsumgebung unterschiedlich sein. Wenn sich eine Stahlbeton- oder Metallwand zwischen der Haupteinheit und dem drahtlosen Subwoofer befindet, Funktioniert die Anlage möglicherweise gar nicht, weil das drahtlose Signal Metall nicht durchdringen kann.

VORSICHTSMASSNAHMSN

• Es sind Antennen für den drahtlosen Empfang in den drahtlosen Subwoofer eingebaut. Halten Sie die Einheiten fern von Wasser und Feuchtigkeit.
• Für eine optimale Wiedergabeleistung stellen Sie safer, dass der Bereich um den drahtlosen Subwoofer und das Drahtlosempfängermodul (separatehaltlich) frei von Behinderungen ist.

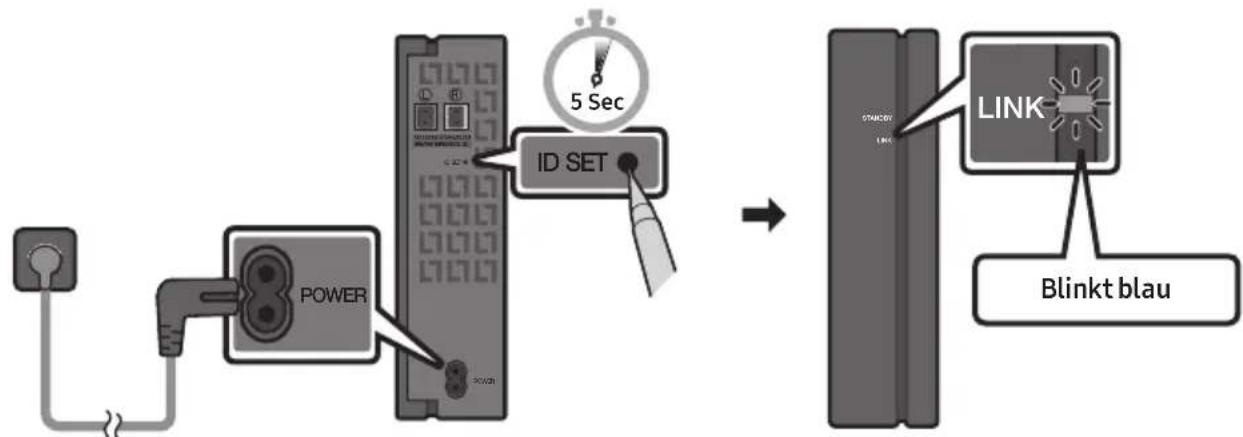

Verbinden des SWA-8500S (separatehaltlich) mit einer Soundbar

Erweitern Sie das System umECHEN drahtlosen Surround-Sound,indem Sie das Drahtlose Rücklautsprecherkit (SWA-8500S, separat erhaltlich) von Samsung an ihre Soundbar anschreiben.

1. Verbinden Sie das drahtlose Empfangsmodul an 2 Surround-Lautsprecher. Die Lautsprecherkabel sind farbcodiert.

1. Überprüfen Sie den Standby-Status des drahtlosen Empfangsmoduls, nach dem es eine Steckdose angeschlossen worden ist.

Die LINK LED-Anzeige (blaue LED-Lampe) auf dem drahtlosen Empfängermodul blinkt. Wenn die LED nicht blinkt, halten Sie die Taste ID SET auf der Rückseite des drahtlosen Rücklautsprecherkits mit einer Stiftspitze 5 bis 6 Sekunden lang gedrückt, bis die LED-Verbindungsanzeige LINK auf dem drahtlosen Rücklautsprecherkit blinkt (blau). Weitere Informationen zur LED finden Sie im Benutzerhandbuch des SWA-8500S.

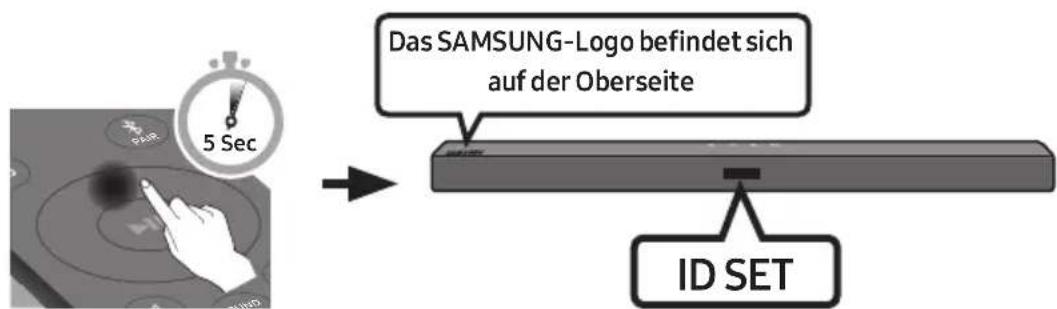

1. Halten Sie die Taste Oben auf der Fernbedienung länger als 5 Sekunden gedrückt.

2. Für kurze Zeit erscheint nun die Meldung ID SET im Display der Soundbar und erlischt dann.
   Die Soundbar wird automatisch eingeschaltet, wenn ID SET abgeschlossen ist.

ACHTUNG

• Wenn die Soundbar Musik abspielt, während sie mit der SWA-8500S eine Verbindung herstellt, horen Sie möglicherweise ein Stottern aus dem Woofer, während die Verbindung hergestellt wird.

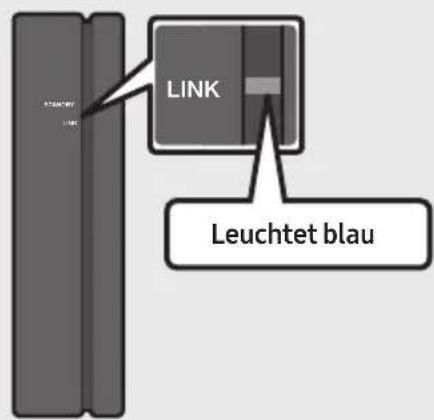

• Prufen Sie, ob die LINK-LED blau leuchtet (Verbindung hergestellt).

Die LINK-LED-Anzeige blinkt nicht länger, sondern leuchtet blau, wenn zwischen der Soundbar und dem drahtlosen Empfangsmodul eine Verbindung besteht.

1. Wenn der SWA-8500S nicht angeschlossen ist, wiederholen Sie den Vorgang ab Schritt 2.

04 ANSCHLUSS AN IHR FERNSEHGERÄT

Hören Sie den TV-Ton durch kabelgebundene oder kabellose Verbindungen über ihre Soundbar.

• Wenn die Soundbar an einen ausgewählten Samsung TV angeschlossen ist, kann die Soundbar über die Fernbedienung des Fernsehers bedient werden.

• These Funktion wird durch Samsung Smart-Fernsehermodelle von 2017 und später unterstützt, die Bluetooth unterstützen, wenn Sie die Soundbar mit einem optischen Kabel mit dem Fernseher verbinden.

• Mit dieser Funktion können Sie auch das TV-MENU verwenden, um das Klangfeld und verschiedene Einstellungen sowie die Lautstärke und die Stummschaltung anzupassen.

Methode 1. Verbindung mit einem Kabel

Wenn Rundfunksignale Dolby Digital sind und die Einstellung für „Digitales Ausgangsaudioformat" auf Ihr Fernseher auf PCM gestellt ist, wird empfohlen, die Einstellung auf Dolby Digital zu ändern. Nach dem Ändern der Einstellung können Sie eine bessere Soundqualität genießen. (Das Menu des Fernsehers kann je nach dem Hersteller des Fernsehers unterschiedliche Bezeichnungen für Dolby Digital und PCM verwenden.)

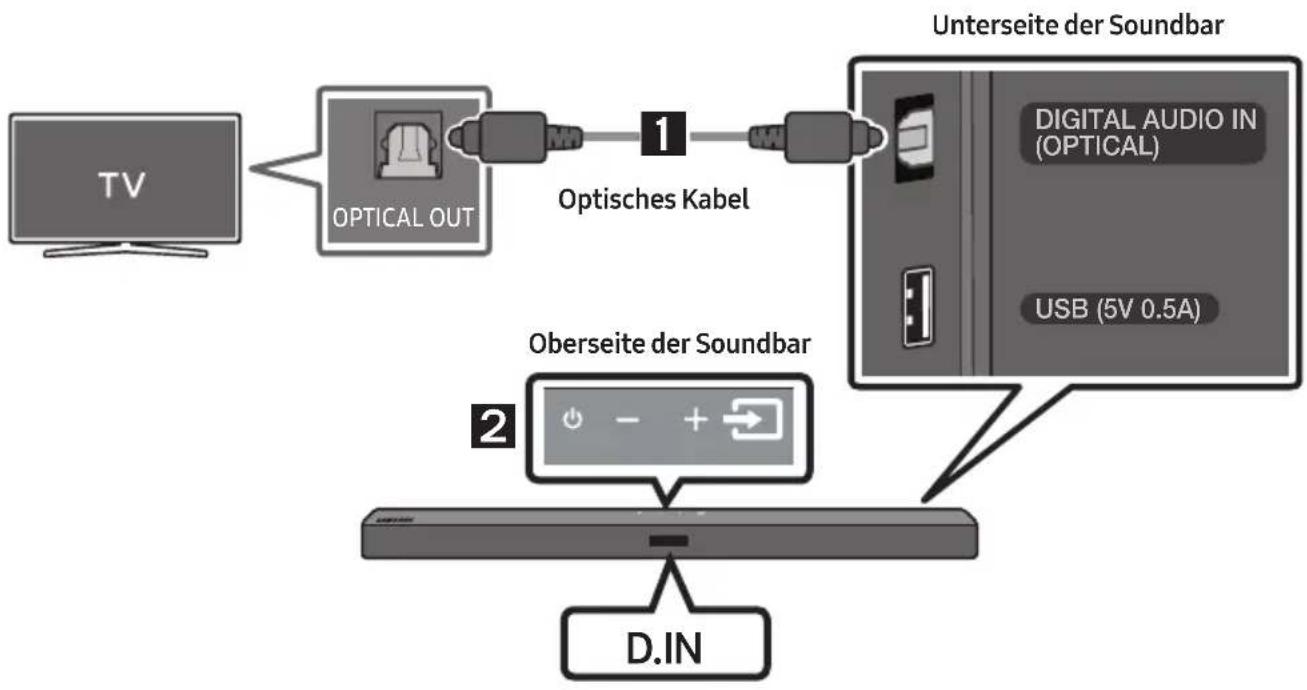

Verbindung mit einem optischen Kabel

1. Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) der Soundbar über ein optisches Digitalkabel mit dem Anschluss OPTICAL OUT des Fernsehers.

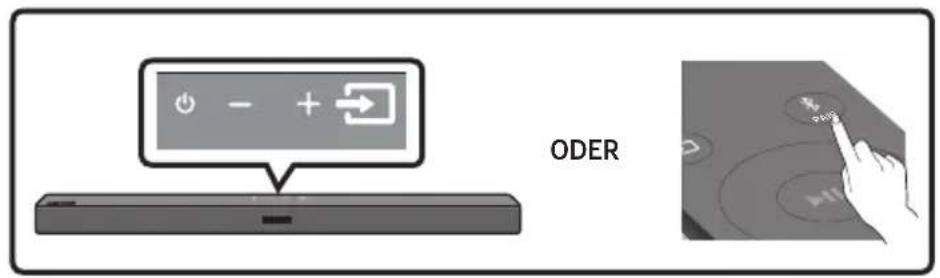

2. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung und wahlen Sie dann den „D.IN“-Modus aus.

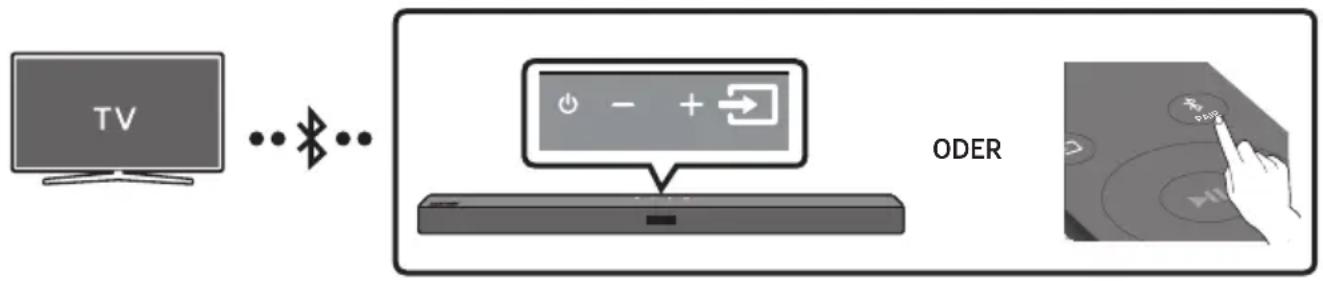

Verbindung eines Fernsehers per Bluetooth

Wenn ein Fernseher über Bluetooth verbunden wird, konnen Sie einen Stereoton ohne Lastige Kabel horen.

• Es kann nur ein Fernseher gleichzeitig verbunden werden.

Die erstee Verbindung

1. Drücken Sie die Taste PAIR auf der Fernbedienung, um in den Modus „BT PAIRING" zu wechseln.

(ODER) a. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite und wahlen Sie dann „BT" aus. "BT" wird in weniger Sekunden automatisch zu „BT PAIRING" oder zu „BT READY", fäll eine Verbindung bereits verzeichnet wurde.

b. Wenn „BT READY“ entscheid, die Taste (Quelle) auf dem Bedienfeld der Oberseite der Soundbar für mehr als 5 Sekunden gedrückt halten, damit „BT PAIRING“ angezeigt wird.

1. Wahlen Sie den Bluetooth-Modus an dem Fernseher aus. (Weitere Informationen finden Sie im Handbuch des Fernsehers.)

2. Wahlen Sie „[AV] Samsung Soundbar T4-Series" aus der Seite auf dem Bildschirm des Fernseher aus. Eine verfügbare Soundbar wird durch „Need Pairing" oder „Paired" auf der Bluetooth-Geräteleiste des Fernsehers angezeigt. Zum Verbinden der Soundbar wahren Sie die Meldung und stellen Sie eine Verbindung her.

3. Wenn der Fernseher verbunden ist, entscheid [Name des Fernsehers] "BT" auf der vorderen Anzeige des Fernsehers.

4. Sie können den TV-Ton jetzt aus der Soundbar horen.

Falls das Gerät nicht verbunden werden kann

• Falls die Auflistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar T4-Series") in der Listes erscheidt,löschen Sie sie.
• Wiederholen Sie dann die Schritte 1 bis 3.

HINWEIS

• Nachdem Sie die Soundbar zum ersten Mal mit Ihrlem Fernseher verbunden haben, verwenden Sie den Modus „BT READY" um erneut eine Verbindung herzustellen.

Trennender Soundbar vom Fernseher

Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung und wechseln Sie dann in einen beliebigen Modus außer in den „BT“-Modus.

• Das Trennen dauert einige Zeit, da der Fernseher ein Antwortsignal von der Soundbar empfangen muss. (Die benötigte Zeit kann je nach Fernsehermodell unterschied sein.)
• Um die automatische Bluetooth-Verbindung zwischen der Soundbar und dem Fernsehgerät aufzuheiten, drücken Sie die Taste Links an der Fernbedienung für 5 Sekunden, wenn sich die Soundbar im Status „BT READY" befindet. (Einschalten → Ausschalten)

Was ist der Unterschied zwischen BT READY und BT PAIRING?

• BT READY: In diesen Modus können Sie nach zuvor verbundenen Fernsehernuchen oder ein zuvor verbundenes Mobilgerät mit der Soundbar verbinden.
• BT PAIRING: In this modus konnen Sie ein neues Gerät mit der Soundbar verbinden. (Drücken Sie die Taste PAIR auf der Fernbedienung oder halten Sie die Taste (Quelle) auf der Oberseite der Soundbar für mehr als 5 Sekunden gedrückt, während die Soundbar im „BT“-Modus ist.)

HINWEISE

• Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.
• Im Bluetooth-Verbindungsmodus Goes the Bluetooth-Verbindung verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet.
  Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszeitstand automatisch aus.

• Die Soundbar konnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführren:

• Wenn die Soundbar von einem starken elektrischen Feld umgeben ist.

• Falls zwei oder mehr Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind.

• Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle befindet oder nicht Funktioniert.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

05 VERBINDUNG MIT EINEM EXTERNEN GERAT HERSTELLEN

Stellen Sie über eine Kabel- oder Bluetooth-Verbindung eine Verbindung mit einem externen Gerät her, um den Ton des externen Geräts über die Soundbar wiederzugegeben.

Verbindung mit einem optischen Kabel

1. Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) am Hauptgerät über ein optisches Digitalkabel mit dem Anschluss OPTICAL OUT des Quellgeräts.
2. Wahlen Sie den „D.IN“-Modus aus, indem Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung drücken.

06 VERBINDEN EINES USB SPEICHERGERÄTS

Sie konnen Musikdateien, die sich auf Speicherveräten befinden, über die Soundbar wiedergeben.

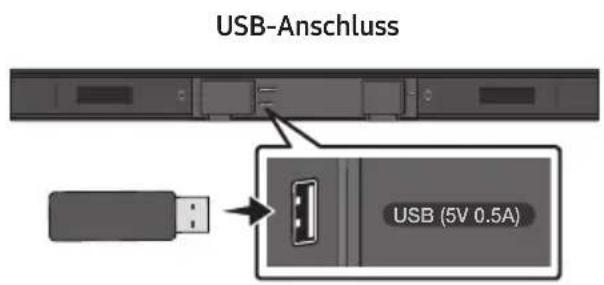

1. Verbinden Sie das USB-Gerät mit dem USB-Anschluss an der Unterseite des Geräts.
2. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung und wahlen Sie dann „USB" aus.
3. Auf dem Anzeigebildschirm wird, "USB" angezeigt.
4. Musikdateien vom Speichergerät über die Soundbar wiedergeben.

Die Soundbar wird automatisch ausgeschelt (Auto Power Down), wenn länger als 18 Minuten kein USB-Gerät angeschlossen wurde.

Kompatibilitätsliste

Veränderung Codec Samplingrate Bitrate
*.mp3 MPEG 1 Layer	232kHz ~ 48kHz 32 ~ 320kbps
	MPEG 1 Layer3 32kHz	~ 48kHz 32 ~ 320kbps
	MPEG 2 Layer3 16kHz	~ 24kHz 8 ~ 160kbps
	MPEG 2.5 Layer3 8kHz	~ 12kHz 8 ~ 160kbps
*.wma	WMA7/8/9/STD	8kHz ~ 48kHz	32 ~ 320kbps
*.aac	AAC	8kHz ~ 96kHz	<1728kbps
	AAC-LC
	HE-AAC
*.ogg	Vorbis-Codec	(8, 16, 22,05, 32, 44,1, 48)kHz	ogg nicht entwickel: 1. Blockgroße 0 < 256, Blockgroße 0 > 1024 2. Blockgroße 1 < 512, Blockgroße 1 > 4096 3. Codebuch-Zähler > 64 4. Codebuch-Eintrag > 640 5. Boden-Zähler > 2 6. Boden-Typ 0 7. Rückstands-Zähler > 2 8. Dimension != 2 9. Mapping-Zähler > 2 10. Modus-Zähler 2 11. Rückstands-Typ != Kanalnummer
*.flac	-	8kHz ~ 192kHz	<5Mbps
*.wav	PCM/LPCM/ IMA_ADPCM/ MPEG/MULAW	8kHz ~ 192kHz	<5Mbps
*.AIFF	Kompressionstyp: alwa, ulaw, soweit	(8, 16, 22.05, 32, 44,1, 48, 96, 192)kHz ≤ 2 Kanäle	<5Mbps

• Sind zu weitere Ordner und Dateien auf dem USB-Gerät gespeichert, kann es einzelste Zeit dauern, bis die Soundbar auf die Dateien zugreifen und abspielen kann.

07 ANSCHLIESSEN EINES MOBILGERÄTS

Anschlieben per Bluetooth

Wenn ein Mobilgerät über Bluetooth verbunden wird, können Sie einen Stereoton ohne Lastige Kabel horen.

• Sie können nicht mehr als ein Bluetooth-Gerät gleichzeitig verbinden.

Die erstee Verbindung

1. Drücken Sie die Taste PAIR auf der Fernbedienung, um in den Modus „BT PAIRING" zu wechseln.

(ODER) a. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite und wahlen Sie dann „BT" aus. "BT" wird in weniger Sekunden automatisch zu „BT PAIRING" oder zu „BT READY", falls eine Verbindung bereits verzeichnet wurde.
b. Wenn „BT READY“ erscheint, die Taste (Quelle) auf dem Bedienfeld der Oberseite der Soundbar für mehr als 5 Sekunden gedrückt halten, damit „BT PAIRING" angezeigt wird.

1. Wahlen Sie, [AV] Samsung Soundbar T4-Series" aus der Liste aus.

2. Wenn eine Soundbar mit dem Bluetooth-Gerät verbunden ist, wird [Bluetooth-Gerätename] → „BT" in der vorderen Anzeige angezeigt.

3. Geben Sie Musicdateien auf dem über Bluetooth verbundenen Gerät über die Soundbar aus.

Falls das Gerät nicht verbunden werden kann

• Falls die Auflistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar T4-Series") in der Listeserecht, Löschen Sie sie.
• Wiederholen Sie dann Schritt 1 und 2.

HINWEIS

• Nachdem Sie die Soundbar zum ersten Mal mit Ihr Hem Mobilgerät verbunden haben, verwenden Sie den Modus „BT READY" um erneut eine Verbindung herzustellen.

Was ist der Unterschied zwischen BT READY und BT PAIRING?

• BT READY: In diesen Modus können Sie nach zuvor verbundenen Fernsehernuchen oder ein zuvor verbundenes Mobilgerät mit der Soundbar verbinden.
• BT PAIRING: In this modus konnen Sie ein neues Gerät mit der Soundbar verbinden. (Drücken Sie die Taste PAIR auf der Fernbedienung oder halten Sie die Taste (Quelle) auf der Oberseite der Soundbar für mehr als 5 Sekunden gedrückt, während die Soundbar im „BT“-Modus ist.)

HINWEISE

• Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.
• Im Bluetooth-Verbindungsmodus Goes the Bluetooth-Verbinding verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10m überschreitet.
  Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar konnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführren:

• Wenn die Soundbar von einem starken elektrischen Feld umgeben ist.

• Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden.

• Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle befindet oder nicht Funktioniert.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

• Der Soundbar Unterstützung SBC data (44,1kHz, 48kHz).
• Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterszt.
• Es kann keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur die HF (Hands Free) Funktion unterstützen.

• Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von „[AV] Samsung Soundbar T4-Series" aus der Liste der gefundenen Geräte die Soundbar automatisch in den „BT“-Modus umgeschaltet.

• Ist nur verfügbar, wenn der Soundbar in der Liste der verbundenen Geräte des Bluetooth-Geräts aufgelistet ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen dem Soundbar und dem Bluetooth-Gerät hergestellt worden sein.)

• Der Soundbar entscheidn nur in der Liste der vom Bluetooth-Gerät gefundenen Geräte, wenn der Soundbar „BT READY" anziegt.
  Die Soundbar kann nicht mit einem anderen Bluetooth-Gerät gekoppelt werden, wenn sie sich bereits im Bluetooth-Modus befindet und mit einem Bluetooth-Gerät gekoppelt ist.

Bluetooth Power Ein (SOUND MODE)

Wenn die Funktion das Gerät über Bluetooth Power Ein aktiviert und der Soundbar ausgeschelt ist und ein Bluetooth-Gerät, mit dem bereits zuvor eine Verbindung mit dem Soundbar hergestellt wurde, versucht, eine Verbindung mit dem Soundbar herzustellen, schaltet sich der Soundbar automatisch ein.

1. Halten Sie die Taste SOUND MODE mindestens 5 Sekunden gedrückt, während die Soundbar eingeschaltet ist.
2. Auf dem Display der Soundbar entscheidt "ON-BLUETOOTH POWER".

Das Bluetooth-Gerät von der Soundbar trennen

Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzufinden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Soundbar wird getrennt.
• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED" auf der vorderen Anzeige an.

Trennen der Soundbar vom Bluetooth-Gerät

Drücken Sie die Taste (Quelle) auf dem Bedienfeld oder Oberseite oder auf der Fernbedienung und wechseln Sie dann in einen beliebigen Modus außer in den „BT“-Modus.

• Das Trennen dauert einige Zeit, da das Bluetooth-Gerät ein Antwortsignal von der Soundbar empfangen muss. (Die Zeit zum Trennen kann je nach Bluetooth-Gerät unterscheidlich sein)
• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED" auf der vorderen Anzeige an.

HINWEISE

• Bei einer Bluetooth Verbindung Goes die Bluetooth Verbindung verloren, wenn der Abstand zwischen dem Soundbar und dem Bluetooth Gerät 10 m überschreitet.
• Wenn sich der Soundbar für mehr als 18 Minuten im Bereitschaftszustand befindet, schaltet er sich automatisch aus.

Mehr über Bluetooth

Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funktionverbindung miteinander zu verbinden.

• Ein Bluetooth Gerät kann Störungen erzeugen oder falsch Funktionieren, wenn:

• Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil berührt wird.

• Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindiert wird.

• Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte, Mikrowellenherde oder Funknetzwerke.

• Wenn Sie Soundbar über das Bluetooth Gerät betreiben möchten, stellen Sie sicher, dass der Abstand kurz gehalten wird.

• Mit zunehmender Entfernung zwischen Soundbar und Bluetooth-Gerät nimmt die Qualität der Bluetooth-Verbindung ab. Wenn die Distan den Bluetooth-Betriebsbereich übersteigt, Goes the Verbindung verloren.
• In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise eingeschränkt.
• Die Bluetooth-Verbindung Funktioniert nur mit Geräten in unmittelbarer Höhe. Die Verbindung wird automatisch unterbrochen, wenn dieser Radius übersritten wird. Selfest innerhalb desses Radius kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden.
• Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursichen.

08 VERWENDEN DER FERNBEDIENUNG

So verwenden Sie die Fernbedienung

I	Strom	Schaltet die Soundbar ein und aus.
I	Quelle	Drücken Sie dies, um eine an die Soundbar angeschlossene Quelle auszuwahlen.
I	Stummschaltung	Drücken Sie die Taste (Stummschaltung), um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.
I	SOUND MODE	Sie können den gewünschten Toneffekt durch Wahl von STANDARD, SURROUND SOUND, GAME oder SMART auswahlen. - STANDARD Gibt den Originalton aus. - SURROUND SOUND Lieferert ein größeres Klangfeld als der Standard. - GAME Lieferert einen stereoskopischen Sound, der Sie beim Spielena in die Handlung eintauchen{lasset. - SMART Analysiert den Inhalt in Echtzeit und stellt automatisch das optimale Schallfeld auf Grundlage der Eigenschaften des Inhalts zur Verfügung. DRC (Dynamic Range Control) DRC-Funktion (Dynamic Range Control) auf Dolby Digital-Tracks anwenden. Drücken Sie die Taste SOUND MODE und halten Sie sie gedrückt, während die Soundbar ausgeschaltet ist, um DRC (Dynamic Range Control) ein- oder auszuschalten. Bei aktiviertem DRC wird lauter Ton reduziert. (Der Ton könnte verzerrt werden.)

		• Bluetooth Power Mit dieser Funktion schaltet sich die Soundbar automatisch ein, wenn sie eine Verbindungsanfrage von einem zuvor verbundenen Fernseher oder Bluetooth-Gerät erhält. Diese Einstellung ist standardmäßig eingeschaltet. - Halten Sie die Taste SOUND MODE für mindestens 5 Sekunden gedrückt, um die Bluetooth Power-Funktion auszuschalten.
5	Bluetooth PAIR	Drücken Sie die PAIR-Taste. Im Soundbar-Display wird „BT PAIRING" angezeigt. In diesen Modus können Sie die Soundbar mit einem neuen Bluetooth-Gerät verbinden, indem Sie die Soundbar aus der Bluetooth-Gerätesuchliste auswähen.
6	Wiedergabe/Pause	Drücken Sie die II-Taste, um eine Musikdatei vorübergehend anzuhalten. Wenn Sie die Taste erneut drücken, wird die Musikdati wiedergegeben.
7	Oben/Unten/ Links/Rechts	Drücken Sie die angegebenen Bereiche zum Auswahlen von Oben/Unten/Links/Rechts. Zum Verwenden der Wiederholungsfunktion im „USB“-Modus drücken Sie die Oben-Taste. Musiktitel überspringen Drücken Sie die Taste Rechts, um die{nachste Musikdati auszuwahlen. Drücken Sie die Taste Links, um die vorherige Musikdati auszuwahlen. ID SET Drücken und halten Sie die Taste Oben für 5 Sekunden gedrückt, um ID SET abzuschreiben (beim Verbinden mit einem Zubehörelement). Lautstärkebeschränkungsfunktion Um Ihr Gehör zu schätzen, beschränkt die Lautstärkebegrenzungsfunktion die Lautstärke auf 20, wenn Sie die Soundbar einschalten und die LautstärkeHigher als 20 eingestellt ist. - Der Standardwert für die Lautstärkebegrenzungsfunktion ist Aus. Sie,müssen sie einschalten, um sie zu aktivieren. - Wenn sie eingeschaltet wird,bleibt die Lautstärkebegrenzungsfunktion auch dann eingeschaltet, wenn die Stromversorgung ausgeschaltet wird. - Zum Ein- oder Ausschalten der Lautstärkebegrenzungsfunktion halten Sie die Taste Unten an der Fernbedienung im Standby-Modus 5 Sekunden lang gedrückt. Bei ausgeschlatter Lautstärkebegrenzungsfunktion erscheint „V FREE" in der vorderen Anzeige. Bei eingeschalteter Funktion erscheint „V LOCK".
8	Klangsteuerung	Sie können unter TREBLE, BASS, oder AUDIO SYNC auswähen. • Um die Lautstärke der Hohen oder des Basses zu regeln, drücken Sie die Taste Klangsteuerung, um TREBLE oder BASS auszwähen und passen Sie dann die Lautstärke mit den Oben/Unten-Tasten zwischen -6~+6 an. • Drücken Sie die Taste (Klangsteuerung) und halten Sie sie ca. 5 Sekunden lang gedrückt, um den Klang für jeder Frequenzband anzupassen. 150Hz, 300Hz, 600Hz, 1,2kHz, 2,5kHz, 5kHz und 10kHz sind durch Verwendung der Tasten Links/Rechts währbar und konnen mit den Tasten Oben/Unten auf eine Einstellung zwischen -6 bis +6 eingestellt werden. • Falls das Video auf dem Fernseher und der Ton der Soundbar nicht synchron sind, drücken Sie die Klangsteuerung-Taste, um AUDIO SYNC auszwähen und stellen Sie dann mit den Oben/Unten-Tasten die Audioverzögerung zwischen 0~300 Millisekunden ein. (Nicht verfügbar im „USB“-Modus.) • AUDIO SYNC wird nur bei einigen Funktionen untersützt.
9	WOOFER	Bewegen Sie die WOOFER-Taste vor oder darüber, um die Lautstärke des Tieftöner auf -12 oder von -6 bis +6 einzustellen. Um die Lautstärke des Subwoofer auf 0 zu stellen, drücken Sie die Taste.
10	VOL	Bewegen Sie die VOL-Taste vor oder darüber, um die Lautstärke einzustellen. • Stummschaltung Drücken Sie die Taste VOL, um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung

Bei einem Samsung TV kann die Lautstärke der Soundbar mit der IR-Fernbedienung, die im Lieferumfang des Samsung TV enthalten ist, eingestellt werden.

Stellen Sie zuerst den Fernsehton im TV-Menu Ihr Samsung TV auf externe Laufsprecher, und verwenden Sie dann die Samsung-Fernbedienung, um die Lautstärke der Soundbar zu einzustellen. Weitere Informationen finden Sie im Benutzerhandbuch des Fernsehgeräts. Standardmäßig wird diese Funktion von der Fernbedienung des Samsung TV gesteuert. Wenn es sich bei ihrem Fernsehgerät nicht um einen Samsung TV handelt, befolgen Sie die nachstehenden Anweisungen, um die Einstellungen dieser Funktion zu ändern.

1. Schalten Sie die Soundbar aus.

1. Wenn Sie diese Funktion nicht verwenden möchten, drücken Sie die Taste WOOFER nach oben und halten Sie sie für 5 Sekunden wiederholt gedrückt, bis "OFF-TV REMOTE" in der Anzeige erscheint.

1. Wenn Sie die Soundbar mit der Fernbedienung Ihres Fernsehers steuern wollen, drücken Sie wiederholt die Taste WOOFER nach oben und halten Sie sie für 5 Sekunden gedrückt, bis „ALL-TV REMOTE" in der Anzeige erscheint. Verwenden Sie dann das Menu Ihres Fernsehers, um externe Lautsprecher auszuwahlen.

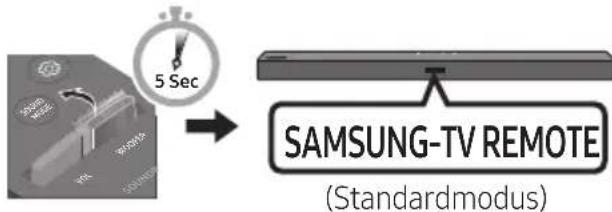

1. Wenn Sie die Soundbar in den Standardmodus zusücksetzen möchten (Steuerung über eine Samsung-TV-Fernbedienung), drücken Sie die Taste WOOFER nach oben und halten Sie sie für 5 Sekunden wiederholt gedrückt, bis „SAMSUNG-TV REMOTE"in der Anzeige erscheint.

Jedes Mal, wenn Sie die WOOFER-Taste nach oben drücken und für mindestens 5 Sekunden gedrückt halten,ändert sich der Modus in der folgender Reihenfolge: "SAMSUNG-TV REMOTE" (Standardmodus) "OFF-TV REMOTE" "ALL-TV REMOTE".

• These Funktion ist je nach Fernbedienung eventuell nicht verfügbar.
• These Funktion wird von den folgenden Herstellern unterszt: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Verwendend der verborgenen Tasten (Tasten mit mehr als einer Funktion)

Verborgene Taste		Referenzseite
Fernbedienungstaste Funktion
WOOFER (Oben)	TV-Fernbedienung Ein/Aus (Standby)	Seite 22
■II (Wiedergabe / Pause)	Initialisieren (Standby)	Seite 27
Links	Automatische TV-Verbindung Ein/Aus (BT Bereit)	Seite 12
Oben ID SET (Standby)	Seite 20
Unten	Lautstärkebeschränkung Ein/Aus (Standby)	Seite 20
(Klangsteuerung)	7 Band EQ Seite 21
SOUND MODE	DRC ON/OFF (Standby) Seite 19
	Bluetooth Power Seite 20

Ausgabe-spezifikationen für die entsprechenden sound-effekt-modi

Effekt Eingang			Ausgang
			Ohne drahtloses Rücklautsprecherkit	Mit drahtlosem Rücklautsprecherkit
SOUND MODE	STANDARD	2.0 Kanal	2.1 Kanal 4.1 Kanal
		5.1 Kanal	2.1 Kanal 4.1 Kanal
	SURROUND SOUND	2.0 Kanal	2.1 Kanal 4.1 Kanal
		5.1 Kanal	2.1 Kanal 4.1 Kanal
	GAME	2.0 Kanal	2.1 Kanal 4.1 Kanal
		5.1 Kanal	2.1 Kanal 4.1 Kanal
	SMART	2.0 Kanal	2.1 Kanal 4.1 Kanal
		5.1 Kanal	2.1 Kanal 4.1 Kanal

• Das drahtlose Rücklautsprecherkit von Samsung ist separat erhältlich. Für den Erwerb eines Kits kontaktieren Sie den Handler, bei dem Sie die Soundbar erworben haben.

09 INSTALLIEREN DER WANDHALTERUNG

K部件en fur die Anbringung an der Wand

Montagehilfe für die Wandhalterung

X2

X2

Aufhängungsschraube Schraube
Wandhalterung

1. Platzieren Sie die Montagehilfe für die

Wandhalterung an der Wand.

Die Montagehilfe fur die Wandhalterung muss waagerecht positioniert sein.
- Falls Ihr Fernseher an der Wand befestigt ist, installmenten Sie die Soundbar mindestens 5 cm unterhalb des Fernsehers.

Borsichtsmaßnahmen für die Installation

Installieren Sie nur an einer vertikalien Wand.
Installieren Sie nicht an einem Ort mit hoher Temperatur oder Feuchtigkeit.
- Überprüfen Sie, ob die Wand stark genug ist, um das Gewicht des Produkts zu tragen. Falls nicht, verstärken Sie die Wand oder wahren Sie einen anderen Installationsort.
- Kaufen und verwenden Sie Befestigungsschrauben oder Verankerungen, die für ihre Wandart geeignet sind (Gipskartonplatte, Eisenplatte, Holz, etc.). Fixieren Sie die Befestigungsschrauben falls möglich mit Wandverankerungen.
- Kaufen Sie Schrauben für die Wandmontage entsprechend der Art und der Dicke der Wand, an der Sie die Soundbar montieren wollen.

Durchmesser: M5
- Länge: 35 mm oder länger empfohlen.

• SchlieBen Sie die Kabel vom Gerät an externe Geräte an, bevor sie die Soundbar an der Wand installieren.

• Stellen Sie sicher, dass das Gerät ausgeschaltet und der Netzstecker gezogen ist, bevor Sie es installieren. Andernfalls kann es zu einem elektrischen Schlag kommt.

• Richten Sie die Mittellinie der Montagehilfe für die Wandhalterung auf die Mitte des Fernsehers aus (wenn Sie die Soundbar unter dem Fernseher montieren) und befestigen Sie dann die Montagehilfe für die

Wandhalterung mit Klebeband an der Wand.

• Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sicher, dass sich die Mittellinie in der Mitte des Montagebereichs befindet.

Mittellinie

1. Drücken Sie die Spitze eines Stifts oder einen spitzen Bleistift durch die Mitte der B-TYPE-Bilder an beiden Enden der Montagehilfe, um die Licher für die Aufhängungsschrauben zu markieren. Entfernen Sie dann die Montagehilfe für die Wandhalterung.

1. Bohren Sie mit einem geeigneten Bohrer an jeder Markierung ein Loch in die Wand.

2. Wenn die Markierungen nicht den Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dübel oder Molly-Dübel in die Löscher einzuführen, bevor Sie die Aufhängungsschrauben einfahren. Wenn Sie Dübel oder Molly-Dübel verwenden, achten Sie darauf, dass die gebohrten Löscher für die verwendeten Dübel oder Molly-Dübel groß genug sind.

3. Stecken Sie eine Schraube (nicht enthalten) durch jeder Aufhängungsschraube und drehen Sie dann jeder Schraube in einem Aufhängungsschraubenloch.

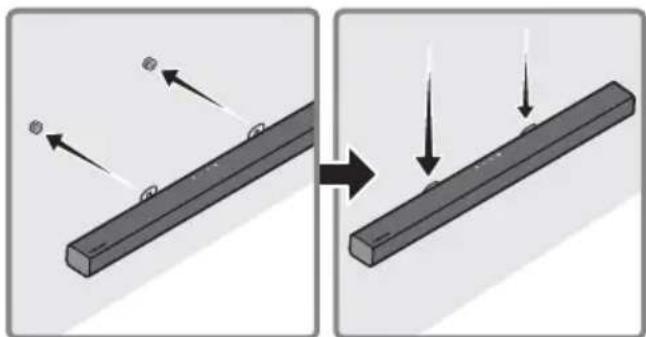

1. Installieren Sie 2 Wandhalterung mit der richtigen Ausrichtung auf der Unterseite der Soundbar unter Verwendung von 2 Schrauben.

• Achten Sie beim Zusammenbau darauf, dass sich die Aufhängungsteile der Wandhalterungen hinter der Rückseite der Soundbar befinden.

Rechtes Ende der Soundbar

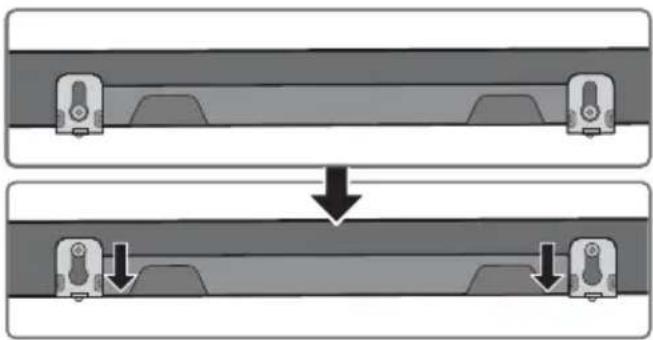

1. Montieren Sie die Soundbar mithilfe der befestigten Wandhalterungen, indem Sie die Wandhalterungen an die Aufhängungsschrauben an der Wand hagen.

1. Schieber Ben Sie die Soundbar wie nachfolgend dargestellt nach unten, sodass die Wandhalterung sicher auf den Aufhangungsschraube ruhen.

2. Setzen Sie die Aufhängungsschraube in den breiten (unteren) Teil der Wandhalterung ein und schieren Sie dann die Wandhalterung nach unten, sodass die Wandhalterung sicherauf den Aufhängungsschraube ruhen.

10 SOFTWAREAKTUALISIERUNG

Samsung kann in Zukunft Aktualisierungen für das Firmwaresystem der Soundbar anbieten.

Wenn eine Aktualisierung angeboten wird, können Sie die Firmware aktualisieren, indem Sie ein USB-Gerät mit der darauf gespeicherten Firmware-Aktualisierung an den USB-Anschluss der Soundbar anschließen. Weitere Informationen zum Herunterlagen der Aktualisierungsdateien finden Sie auf der Samsung Electronics Webseite unter (www.samsung.com Support).

Wahlen Sie dann den Produkttyp oder geben Sie die Modellnummer Ihrer Soundbar ein, wahlen Sie die Option Software & Apps und dann Downloads. Beachten Sie, dass die Name der Option variieren können.

Updateverfahren

Wichtig: Die Aktualisierungsfunktion löscht alle Benutzereinstellungen. Wir empfehlen Ihnen, ihre Einstellungen aufzuschreiben, damit Sie sie nach der Aktualisierung einfach wieder einstellen konnen. Beachten Sie, dass das Aktualisieren der Firmware auch den Subwoofer-Anschluss zusücksetzt.

1. Schließen Sie einen USB-Stick an den USB-Anschluss Ihr Computers an.
   Wichtig: Stellen Sie sicher, dass sich keine Musikdateien auf dem USB-Stick befinden. Dies kann dazu führen, dass das Firmware-Update fehlschlägt.
2. Gehen Sie auf die Samsung-Website unter (samsung.com) wahlen Sie Modellnummer eingeben und geben Sie das Modell ihrer Soundbar ein. Wahlen Sie Handbucher und Downloads und laden Sie die neuste Softwaredatei herunter.
3. Speichern Sie die heruntergeladene Software auf einem USB-Speicher und wahlen Sie „Hier extrahieren", um den Ordner zu entzippen.
4. Schalten Sie die Soundbar aus und schlieben Sie den USB-Stick mit dem Software-Update an den USB-Anschluss an.
5. Schalten Sie die Soundbar ein und ändern Sie die Quelle auf „USB“-Modus. Innerhalb von 3 Minuten wird „UPDATE“ angezeigt und die Aktualisierung beginnt.

6. Wenn das Update abgeschlossen ist, wird die Soundbar ausgeschelt (oder wird durch Drücken der Taste strom) ausgeschelt). Drücken Sie die Taste auf der Fernbedienung 5 Sekunden lang. In der Anzeige wird "INIT" angezeigt und die Soundbar wird ausgeschelt. Das Update ist abgeschlossen.

7. Dieses Produkt verfügbar über eine DUAL-BOOT-Funktion. Wenn die Firmware nichtactualisiert werden kann, können Sie sie erneutactualisieren.

8. Stellen Sie ihre Einstellungen an der Soundbar wieder her.

Wenn UPDATE nicht angezeigt wird

1. Schalten Sie die Soundbar aus, trennen Sie das Speichergerät mit den Update-Dateien und verbinden Sie es anschließend erneut mit dem USB-Anschluss der Soundbar.
2. Ziehen Sie das Stromkabel der Soundbar ab, schreiben Sie es erneut an und schalten Sie dann die Soundbar ein.

HINWEISE

• Das Aktualisieren der Firmware Funktioniert gegebenenfalls nicht richtig, wenn von der Soundbar Unterstützungte Audiodateien auf dem Speichergerät gespeichert sind.
• Unterbrechen Sie nicht die Stromversorgung und entfern den Sie nicht das USB-Gerät, während Updates durchgeführt werden.
• Nach Abschluss der Aktualisierung wird die Benutzerkconfiguration in der Soundbar initialisiert, so dass Sie ihre Einstellungen wieder einstellen können. Wir empfehlen Ohnen, ihre persönlichen Einstellungen schriftlich zu notieren, damit Sie sie nach dem Update leicht wiederherstellen können.

Beachten Sie, dass durch die Aktualisierung der Firmware auch die Subwoofer-Verbindung zurückgesetzt wird.

Wenn die Verbindung zum Subwoofer nach dem Update nicht automatisch wiederhergestellt wird, siehe Seite 6.
Wenn das Software-Update fehlschlägt, prüfen Sie, ob der USB-Speicher defekt ist.

• Benutzer von Mac OS sollten als USB-Format MS-DOS (FAT) verwenden.
• Abhängig vom Hersteller des Speichergeräts ist eine Aktualisierung über USB gegebenenfalls nicht verfügbar.

11 FEHLERBEHEBUNG

Bevor Sie sich an den Kundendienst wenden, überprüfen Sieitte die folgenden Punkte.

Das Gerät wird nicht eingeschaltet.

Ist das Netzkabel fest mit der Steckdose verbunden?

• Ziehen Sie das Netzkabel aus der Steckdose hereaus und schreiben Sie es wieder an, um eine sichere Verbindung zu gewährleisten.

Eine Funktion Funktioniert nicht, wenn die Taste gedrückt wird.

Gibt es statische Elektrizität in der Luft?

Trennen Sie den Netzstecker und schließen Sie ihn erneut an.

Im BT-Modus kommt es zu Tonaussetzern.

Siehe die Abschnittte zur Bluetooth-Verbindung auf Seite 11 und 16.

Es wird kein Ton wiedergegeben.

Ist die Stummschaltfunktion aktiviert?

Drücken Sie die Taste (Stummschaltung), um die Stummschaltfunktion zu deaktivieren.

Ist die Lautstärke auf das Minimum eingestellt?

Passen Sie die Lautstärke an.

Die Fernbedienung Funktioniert nicht.

Sind die Batterien leer?

Tauschen Sie sie gegen neue aus.

Ist der Abstand zwischen Fernbedienung und Soundbar-Hauptgerät zu groß?

Gehen Sie mit der Fernbedienung{naher an das Soundbar-Hauptgerät heran.

Die rote LED am Subwoofer blinkt und der Subwoofer gibt keinen Ton aus.

Dieses Problem kann auftreten, wenn der Subwoofer nicht an das Soundbar-Hauptgerät angeschlossen ist.

Versuchen Sie, den Subwoofer erneut zu verbinden. (Siehe Seite 6.)

Der Subwoofer brummt und vibriert spürbar.

Versuchen Sie, die Vibration Ihres Subwooofers anzupassen.

Bewegen Sie die WOOFER-Taste an Ihrer Fernbedienung vor oder darüber, um den Subwoofer-Pegel einzustellen. (bis -12 oder zwischen -6 +6)

12 LIZENZ

DOLBY

AUDIO

Wenn Sie Fragen bezüglich des Themas Open Source haben, wenden Sie sichitte per E-Mail unter der Adresse an Samsung ([e-mail]).

14 WICHTIGEHINWEISE ZUMKUNDENDIENST

Die Abbildungen in dieser Anleitung dienenur als Referenz und konnen sich vomaktuellen Produkt unterscheiden.
- Es kann eine Gebühr erhoben werden, wenn:

(a) Ein Techniker auf ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).
(b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).
Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgefuhrt werden oder der Hausbesuch erfolgt.

15 SPEZifikATIONEN UND LEITFADEN

Technische Daten

Modellname HW-T450
USB 5V/0,5A
Gewicht 1,5 kg
Abmessungen (B × H × T) 860,0 x 54,0 x 74,0 mm
Betriebstemperatur +5°C bis +35°C
Zulässige Luftfeuchtigkeit 10 % ~ 75 %
VERSTÄRKER Nennausgangsleistung 35W x 2, 6 ohm
Unterstützte Wiedergabeformate (DTS 2.0-Ton wird im DTS-Format wiedergegeben.)	LPCM 2ch, Dolby AudioTM (unterstützt Dolby® Digital), DTS
AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS BT max. Transmitterleistung SRD max. Transmitterleistung	100mW bei 2,4GHz - 2,4835GHz 25mW bei 5,725GHz - 5,825GHz
Subwoofername PS-WT45T
Gewicht 4,3 kg
Abmessungen (B × H × T)	181,5 x 343,0 x 272,0 mm
VERSTÄRKER Nennausgangsleistung	130W
AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS SRD max. Transmitterleistung	25mW bei 5,725GHz - 5,825GHz
Gesamtstromverbrauch im Bereitschaftszustand (W)	2,0W
Bluetooth Anschlussdeaktivierungsmethode	Halten Sie die Taste SOUND MODE für mindestens 5 Sekunden gedrückt, um die Bluetooth Power-Funktion auszuschalten.

HINWEISE

Samsung Electronics Co., Ltd behält sich das Recht auf unangekündige Änderungen vor.
Gewicht und Abmessungen konnen von den Angaben abweichen.

Samsung Electronics erklärt hiermit, dass diesen Gerät der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitäserklärung ist unter folgender Internetadresse abrufbar: http://www.samsung.com geben Sie unter Support >

Produkt supportuchen den Modellnamen ein.

Dieses Gerät kann in allen EU-Ländern betrieben werden.

[Korrekte Entsorgung der Batterien eines Produkt]

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesen Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden.

Bitte halten Sie, die natürlichen Ressourcen zu schätzen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfallen getrennt über ihr örtliches kostenlose Altbatterie- Rücknahmesystem entsorgen.

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden)dürfen. Entsorgen Sie these Gerät und Zubehörteileitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fordern. Private Nutzer wenden sich an den Handler, bei dem das Produkt gkauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben konnen.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Diese Produkt und elektronische Zubehörteile)dürfen nicht zusammen mit anderen Gewerbemüll entsorgt werden.

Fur Informationen über die Umweltverpflichtungen und Produkspszifischen regulatorischen Verpflichtungen von Samsung wie z. B. REACH, WEEE, Batterien, besuchen Sie: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.html

OHUTUSTEAVE

HOIATUSED

ELEKTRILÖGIOHU VÄHENDAMISEKS ARGE EEMALDAGE KAANT (EGA TAGAPANEELI). SEADMES POLE KASUTAJA HOOLDATVAID OSI. HOOLDAMISEKS POÖRDUGE KVALIFITSEERITUD TEENINDUSTÖTAJATE POOLE. Sümboleid, mis vöivad teie Samsungi tootel olla, on selgitatud alltoodud tabelis.
