Tip izdelka	Brezžični zvočnik z nizkotoncem
Znamka	Samsung
Model	HW-T450
Dimenzije zvočnika (Š x V x G)	860,0 x 54,0 x 74,0 mm
Teža zvočnika	1,5 kg
Dimenzije nizkotonca (Š x V x G)	181,5 x 343,0 x 272,0 mm
Teža nizkotonca	4,3 kg
Napajanje	Omrežno napajanje (glejte nalepko izdelka za natančne vrednosti)
Izhodna moč (zvočnik)	35 W x 2 (pri 6 ohmih)
Izhodna moč (nizkotonec)	130 W
Avdio vhodi	1 optični (DIGITAL AUDIO IN), 1 USB (5V/0,5A), Bluetooth
Zvočni načini	Standard, Surround Sound, Igra, Smart
Glavne funkcije	Bluetooth, avdio sinhronizacija, glasovno upravljanje, brezžični nizkotonec, posodobitev vdelane programske opreme prek USB
Združljivost Bluetooth	Da, različica ni navedena, podpira SBC (44,1/48 kHz), A2DP (AV)
Podprti avdio formati	LPCM 2 kanala, Dolby Audio, DTS; datoteke MP3, WMA, AAC, OGG, FLAC, WAV, AIFF prek USB
Vzdrževanje in čiščenje	Pred čiščenjem izklopite napravo; uporabite mehko, suho krpo. Ne uporabljajte tekočih ali abrazivnih izdelkov.
Varnost	Ne odpirajte ohišja (nevarnost električnega udara). Zaščitite pred vlago, vročino in magnetnimi polji. Izklopite med nevihto ali ob okvari.
Nadomestni deli in popravila	Za nadomestne dele kontaktirajte službo za pomoč strankam Samsung. Popravilo naj opravi usposobljen strokovnjak.
Splošne informacije	Delovna temperatura: od +5°C do +35°C; vlaga: od 10% do 75%. Poraba v stanju pripravljenosti: 2 W.

Pogosto zastavljena vprašanja - HWT450 SAMSUNG

Kako priključim zvočnik na televizor?

Zvočnik lahko povežete s televizorjem prek optičnega kabla (način D.IN) ali brezžično prek Bluetooth. Za Bluetooth pritisnite gumb PAIR na daljinskem upravljalniku, izberite 'BT' kot vir, nato v nastavitvah Bluetooth televizorja poiščite '[AV] Samsung Soundbar T4-Series'.

Kaj storiti, če se nizkotonec ne poveže samodejno?

Najprej preverite, ali so napajalni kabli pravilno priključeni in ali je zvočnik vklopljen. Če LED indikator na nizkotoncu utripa modro, izvedite ročno povezavo: pritisnite in držite tipko ID SET na zadnji strani nizkotonca 5 sekund (indikator bo utripal modro), nato pritisnite in držite tipko Gor na daljinskem upravljalniku 5 sekund, dokler se na zvočniku ne prikaže 'ID SET'. Povezava je vzpostavljena, ko indikator na nizkotoncu postane modro.

Kako uporabim funkcijo Bluetooth Power On?

Funkcija Bluetooth Power On omogoča samodejni vklop zvočnika, ko se predhodno seznanjena naprava poskuša povezati. Za vklop ali izklop pritisnite in držite tipko SOUND MODE na daljinskem upravljalniku več kot 5 sekund, ko je zvočnik vklopljen. Na zaslonu se prikaže 'ON-BLUETOOTH POWER' ali 'OFF-BLUETOOTH POWER'.

Zakaj je zvok popačen ali ga ni?

Preverite, ali je glasnost izključena (gumb MUTE) ali prenizka. Prepričajte se, da izbrani vir (D.IN, BT, USB) ustreza vaši povezavi. Če uporabljate Bluetooth, zmanjšajte razdaljo med napravami (največ 10 m) in odstranite vire motenj (mikrovalovne pečice, druge brezžične naprave). V optičnem načinu preverite, ali je kabel pravilno vstavljen.

Kako posodobim vdelano programsko opremo zvočnika?

Prenesite zadnjo posodobitev s spletnega mesta Samsung (www.samsung.com/support) na prazno USB napravo (format FAT). Razširite datoteko na USB napravo. Izklopite zvočnik, priključite USB na vrata USB, nato vklopite zvočnik in izberite način 'USB'. Prikaže se 'UPDATE' in posodobitev se začne. Med posodobitvijo ne izklopite naprave. Zvočnik se na koncu samodejno izklopi.

Ali lahko zvočnik namestim na steno?

Da, zvočnik je opremljen z vodilom za stensko montažo, dvema nosilcema za montažo in vijaki. Prepričajte se, da stena lahko prenese težo (1,5 kg). Uporabite vijake, primerne za vrsto stene (premer M5, dolžina ≥ 35 mm). Sledite korakom v priročniku: označite luknje z vodilom, izvrtajte, po potrebi vstavite moznike, privijte nosilce na steno in obesite zvočnik.

Kako nastavim glasnost nizkotonca?

Uporabite tipko WOOFER naprej/nazaj na daljinskem upravljalniku za nastavitev glasnosti nizkotonca od -12 do +6 (v korakih po 1). Za ponastavitev na 0 pritisnite tipko WOOFER. Nastavitev se na kratko prikaže na zaslonu zvočnika.

Daljinski upravljalnik ne deluje več, kaj naj storim?

Zamenjajte bateriji z dvema novima AA baterijama, pri čemer upoštevajte polarnost. Preverite, da nobena ovira ne moti signala med daljinskim upravljalnikom in zvočnikom (doseg do približno 10 m). Če težave ne odpravite, ponastavite zvočnik tako, da ga za nekaj minut izklopite iz omrežja.

Kateri avdio formati so predvajani prek USB vrat?

Zvočnik podpira datoteke MP3, WMA, AAC, OGG, FLAC, WAV in AIFF. Vzorčne frekvence in stopnje stiskanja se razlikujejo glede na format (celoten seznam v priročniku). Preveč map in datotek lahko upočasni prikaz. Zvočnik se samodejno izklopi po 18 minutah brez dejavnosti USB.

Kako sinhroniziram zvok in sliko, če zvok zaostaja?

V načinu, ki ni USB, večkrat pritisnite tipko 'Glasovno upravljanje' na daljinskem upravljalniku, dokler ne izberete 'AUDIO SYNC'. S tipkama Gor/Dol nastavite zamik zvoka od 0 do 300 milisekund, dokler zvok ni usklajen s sliko. Ta funkcija ni na voljo v načinu USB.

NAVODILA ZA UPORABO HWT450 SAMSUNG

Cujte zvuk TV-a na Soundbaru pomocu zične ili bežične veze.

• Kada je povezan s odabranim televizorima Samsung, sustavom Soundbar moze se upravljati daljinskim upravljačem televizora.

Ova funkcija podržana je na tevizorima Samsung Smart TV do 2017. godine koji podržavaju Bluetooth povezivanje prilikom povezivanja sustava Soundbar s tevizorom putem optickog kabela.

• Ova funkcija vam omogucava uporabu izbornika TV-a za prerilogodavanje zvučnog polja i razlicitih postavki kao što su glasnoća i isključivanje zvuka.

07 Pripojeni mobilniho zarizen 16

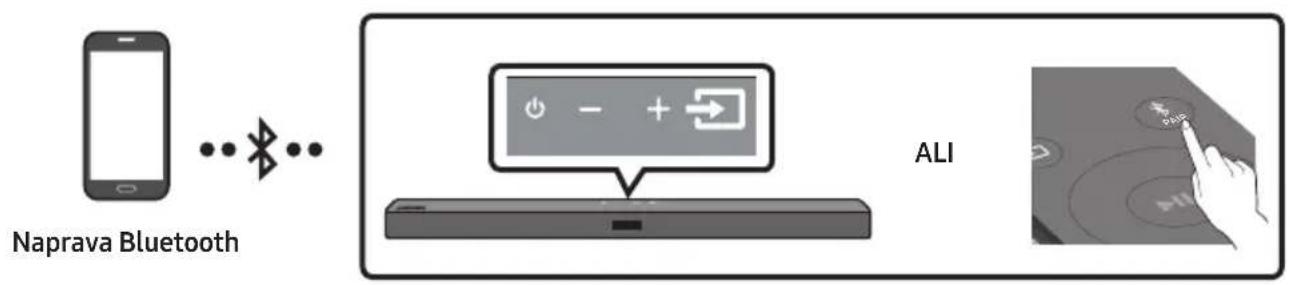

Pripojen'pres Bluetooth 16

Zr. toliau pateikiam a ilustracija.

• Samo jeder televizor möglich biti povezan u jegnom trenutku.

• Ako se na spisku prikaže prethodno povezan uredaj Soundbar sa spiska (npr. ,[AV] Samsung Soundbar T4-Series"), izbrišite ga.

Zatim ponovite korake 1 i 2.

NAPOMENA

Mere predostrožnosti za postavljanje

• Postavite samo na vertikalan zid.
• Ne postavlajte na mestima sa visokom temperaturom ili velikom vlažnosću.
• Proverite da li je zid dovoljno Čvrst da izdrži težinu proizvoda. Ako;nije, ojačajte zid ili izaberite drugo mesto za postavljanje.
• Kupite i koristite zavrtnje za pričvršćivanje ili ankere koji su prikladni za tip zida koji imate (gipsana ploča, gvozdena ploča, drvo itd.). Ako je moguce, pričvrstite potporne zavrtnje u stubove zida.

• Kupite zavrtnje za vidnu montažu u skladu satipom i debljinom zida na kojiŽelite da montirate uredj Soundbar.

• Prečnik: M5

• Duzina: preporučuje se 35 mm ili duži.

• Pre postavljanja uredaja Soundbar na zid, povezite kablove uredaja na spoljne uredaje.

• Obavezno iskljucite uredaj i napajanje strujom pre postavljanja. U suprotnom, to moze da dovede do elektricnog udara.

K部件 zidnog nosača

Vodica za montažu na zid

Zavrtanj drzaça Zavrtanj
Nosaça za montažu na zid

1. Postavite Vodicu za montažu na zid na zidnu povrsinu.

Vodicu za montazu na zid mora biti nivelisana.

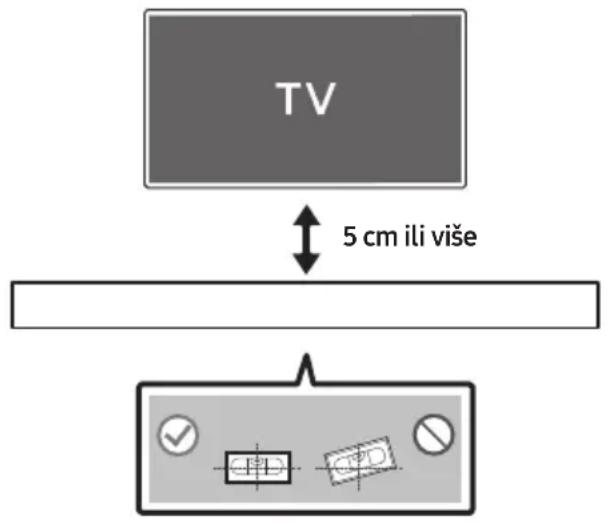

- Postavite uredaj Soundbar majmanje 5 cm ispod televizora, ako je televizor montiran na zid.

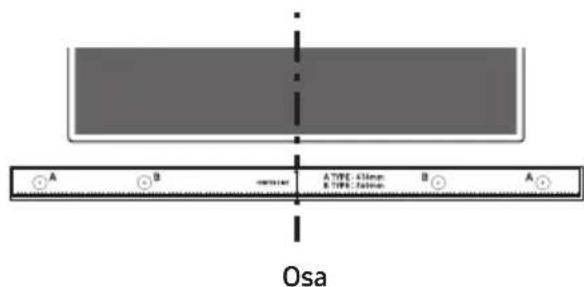

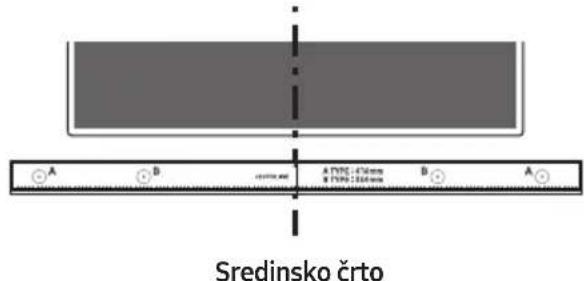

1. Poravnajte Osu vodice za montazu na zid sa sredinom televizora (ako montirate uredaj Soundbar ispod televizora), a zatim pričvrstite Vodica za montazu na zid za zid koristeci traku.

2. Ako ne montirate uredaj ispod televizora, postavite Osa na sredinu obasti za montiranje.

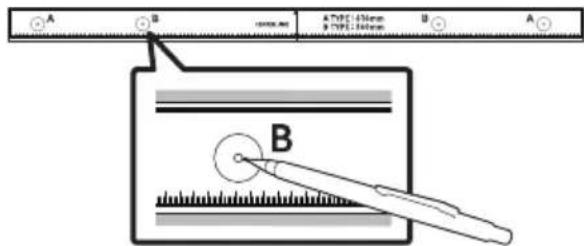

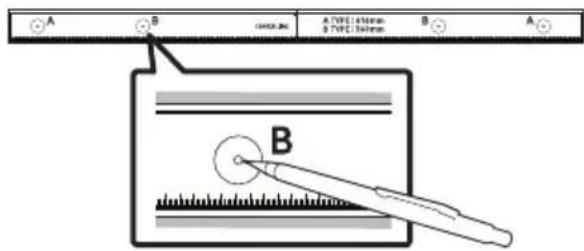

1. Gurnite vrh olovke ili zaostreni vrh drivene olovke kroz srediste slika B-TYPE na oba kraja vodice da biste označili otvore za potporne zavrtnje, a zatim uklonite Vodica za montažu na zid.

1. Burgijom odgovarajuce velicine izbusite otvor na zidu na mestu svake oznake.

2. Ako oznake ne odgovaraju položajima usadnih zavrtnjeva, stavite odgovarajuće ankere ili zavrtnjce za tanke pregrade u otvore pre nego što stavite potporne zavrtnjce. Ako koristite ankere ili zavrtnjce za tanke pregrade, proverite da li su izbušeni otvori dovoljno veliki za korišcene ankere ili zavrtnjce za tanke pregrade.

3. Gurnite zavrtanj (ne isporucije se) kroz svaki Zavrtanj drzaca, a zatim cvrsto uvrnite svaki zavrtanj u otvor za potporni zavrtanj.

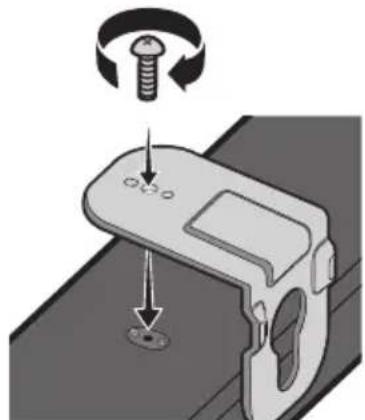

1. Montirajte 2 Nosača za montažu na zid u odgovarajućoj orijentaciji na dnu uredaja Soundbar, pomocu 2 Zavrtnja.

• Prilikom sklapanja noseci delovi Nosač za montažu na zid treba da se nalaze sa zadnje strane uredaja Soundbar.

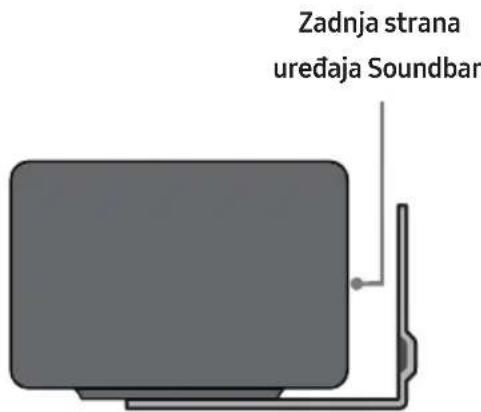

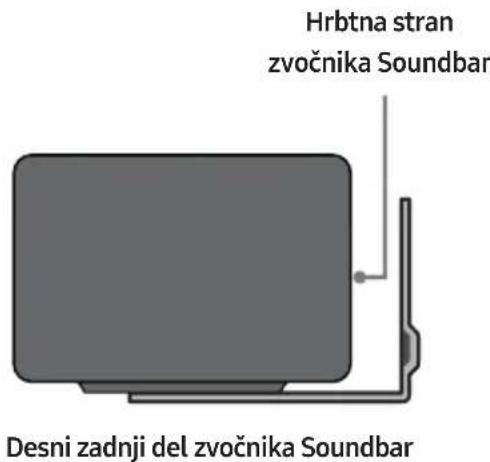

Desni kraj uredaja Soundbar

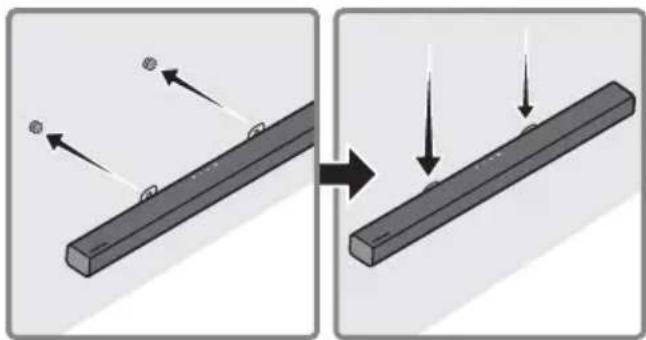

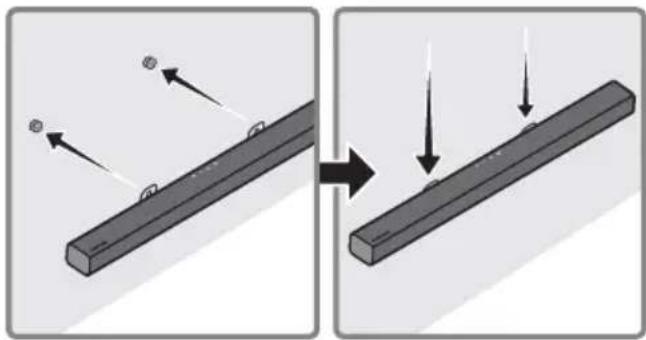

1. Postavite uredj Soundbar sa pricvrscenim Nosa za monta zu na zid taksto cete okaciti Nosa za monta zu na zid na Zavrtanj drza ca na zidu.

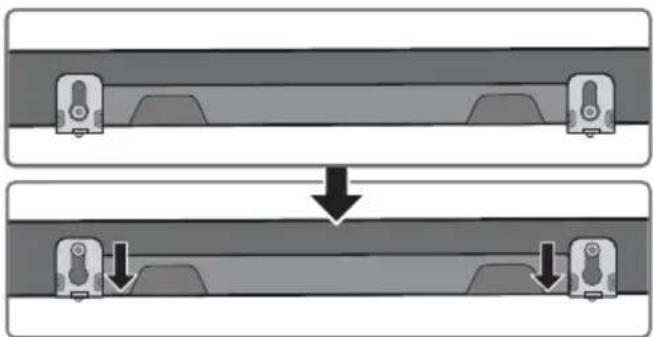

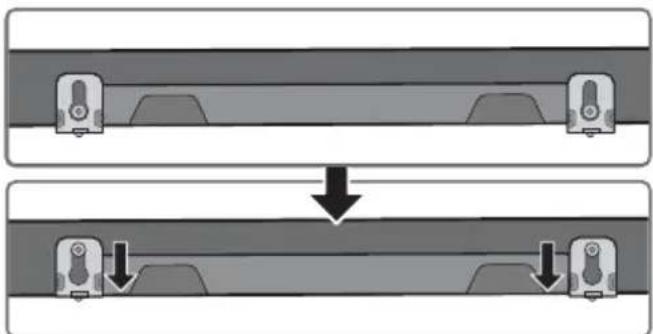

1. Gurnite uredaj Soundbar nadole kao sto je prikazano u nastavku takdo Nosa ci za monta zu na zid budu bezbedno pricvrsceni na Zavrtnje drzaça.

Postavite Zavrtnje drza c u siroki (donji) deo Nosa ci za monta zu na zid, a zatim gurnite Nosa cze za monta zu na zid nadole takdo Nosa ci za monta zu na zid budu cvrsto postavljeni na Zavrtnje drza c.

10 AZURIRANJE SOFTVERA

V spodnji razpredelnici poščite razlage simbolov, ki so lahko navedeni na vašem izdelku Samsung.

4	POZOR NEVARNOST ELEKTRICNEGA UDARA. NE ODPIRAJTE.
5	Ta simbol označuje visoko napetost v notranjosti. Priti v kakršen koli stik s katerim koli delom v notranjosti naprave je nevarno.
!	Ta simbol označuje, da je izdelku prilozena pomembna Dokumentacija o njegovи uporabi in vzdhrževanju.
	Izdelek razreda II: Ta simbol označuje, da izdelek ne potrebujce varnostne povezave z elektricno ozemljitvijo. Če tega simbola ni na izdelku z napajalnim kablom, izdelek MORA biti priključen v zašciteno vtičnico (ozemljitev).
	Napetost izmeničnegatoka: Ta simbol označuje, da je nazivna napetost s tem simbolom napetost izmeničnegatoka.
=	Napetost enosmernega toka: Ta simbol označuje, da je nazivna napetost s tem simbolom napetost enosmernega toka.
	Pozor, preberite navodila za uporabo: Ta simbol svetuje uporabniku, da si v uporabniškem priročniku prebere dodatne varnostne informacije.

OPOZORILO

• Izpostavljanje naprave padavinam ali VLCigi poveča nevarnost požara ali elektricnegaudera.

POZOR

• ZA ZMANJSANJE NEVARNOSTI ELEKTRICNEGA UDARA VTIKAC DO KONCA POTISNITE V VTICNICO.
• Naprava raj bo vedno vkljucena v ozemljeno elektricno vticnico.
• Čeželite napravo izkljuciti iz elektricnega omrežja, izvlecite vtikač, katerega napajalni kabel nj bo prosto dostopen, iz vticnice.
• Naprave ne izpostavljajte kapljanju ali pljuskom tekocine. Na napravo ne postavljajte predmetov, napoljenih s tekocino, na primer viz.
• Čeželite napravo popolnama izkljuciti, morate izvleci vtič iz elektrčne vtičnice. Zato mora biti vtič vedno hitro in preprosto dostopen.

PREVIDNOSTNI UKREPI

1. Zagotovite, da je izmenični tok v vašem domu skladen z zahtevami, navedenimi na identifikacijski nalepki na spodnji strani izdelka. Napravo namestite na vodoravno in Čvrsto podlago (pohistvo) z ustreznim prostorom za prezračevanje 7-10 cm. Prezračevalne reže ne smejo bitiPokrite. Naprave ne postavljaje na ojačevalnik ali drugo opremo, ki se segreva. Naprava je namenjena za neprekinjeno uporabo. ČeŽelite napravo v popolnama izklopiti, izvlecite vtič iz omrežne vtičnice. Napravo izklopite iz omrežne vtičnice, Če je dljeČasa ne boste uporabljali.
2. Med neurji vtikač izkljucite iz elektríčne vtičnice. Zvišana napetost, ki jo povzroci strela, lahko poškoduje napravo.
3. Naprave ne izpostavlajte neposredni soncnisvetlobi ali drugim virom toploe. To lahko povzroci pregrevanje in okvaro naprave.

4. Zašcitite napravo pred vlago (npr. vazami) in prekomerno toploto (npr. kaminom) ali napravami, ki ustvarjajo močno elektromagnetno valovanje. Če pride do okvare naprave, napajalni kabel izkljucite iz vtičnice. Naprava ni primerna za industrijsko rabo. Izdelek uporabljajte le za osebno uporabo. Če napravo ali plošco hranite v hladnem prostoru, lahko pride do kondenzacije. Če napravo prevažate v zimskem Času, pred uporabo počakajte približno 2 uri, da se segreje na sobno temperaturo.

5. Baterije, ki se uporabljajo skupaj s tem izdelkom, vsebujejo okolju nevarne kemikalije. Baterij ne zavrzite skupaj z ostalimi gospodinskimi opadki. Baterij ne odvrzite v ogenj. Baterij ne vežite katko in jih ne razstavljate ali pregrevajte. Če baterija ni prvilno zamenjana, obstaja nevarnost eksplozije. Zamenjaje jo samo z baterijo iste ali enakovredne vrste.

OTEMPRIROČNIKU

Uporabinski priročnik ima dela: ta preprosti papirnati UPORABINSKI PRIROČNIK in podrobni POPOLNI PRIROČNIK, ki ga lahko prenesete.

UPORABNIŠKI PRIROČNIK

Ta priročnik si oglejte za varnostna navodila, namestitev izdelka, dele, povezave in specifikacije izdelka.

POPOLNI PRIROČNIK

Do POPOLNI PRIROČNIK lahko dostopate na Samsungovem splenetem središću za podporo strankam, tak do opticno preberete kodo QR. Če si priročnik Želite ogledati v računalniku ali mobilni napravi, ga s Samsungovega splenetega mesta prenesite v obliki Dokumenta. (http://www.samsung.com/support)

Oblika in specificacione se lahko spremenijo brez predhodnega opozorila.

VSEBINA

01 Preverjanje component 2

Vstavljanje baterij pred uporabo daljinskega upravljalnika (2 bateriji AA) 2

02 Pregled izdelka 3

Sprednja plošca/ztgornja plošca zvočnika Soundbar 3

Spodnja plošča zvočnika Soundbar 4

03 Povezovanje zvočnika Soundbar 5

Prikljucitev v elektricno napajanje 5

Povezovanje zvočnika Soundbar z globokotonskim zvočnikom 6

• Samodejna povezava med globokotonskim zvočnikom in zvočnikom Soundbar 6
• Ročno povežite globokotonski zvočnik, Če samodejna povezana ni uspešna

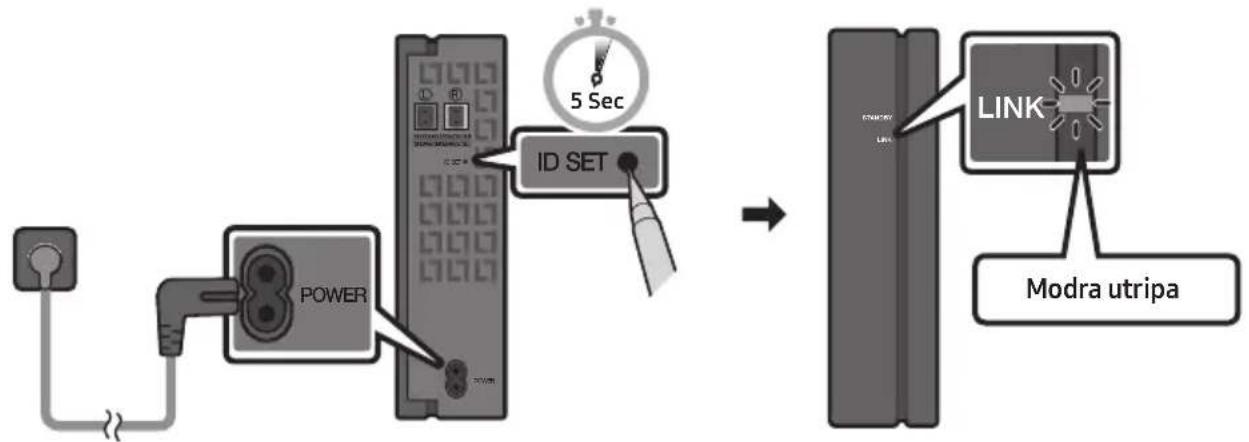

Povezovanje zvočnika SWA-8500S (naprodaj ločeno) z zvočnikom
Soundbar 8

04 Povezava s televizorjem 10

Metoda 1. Povezava s kablom 10

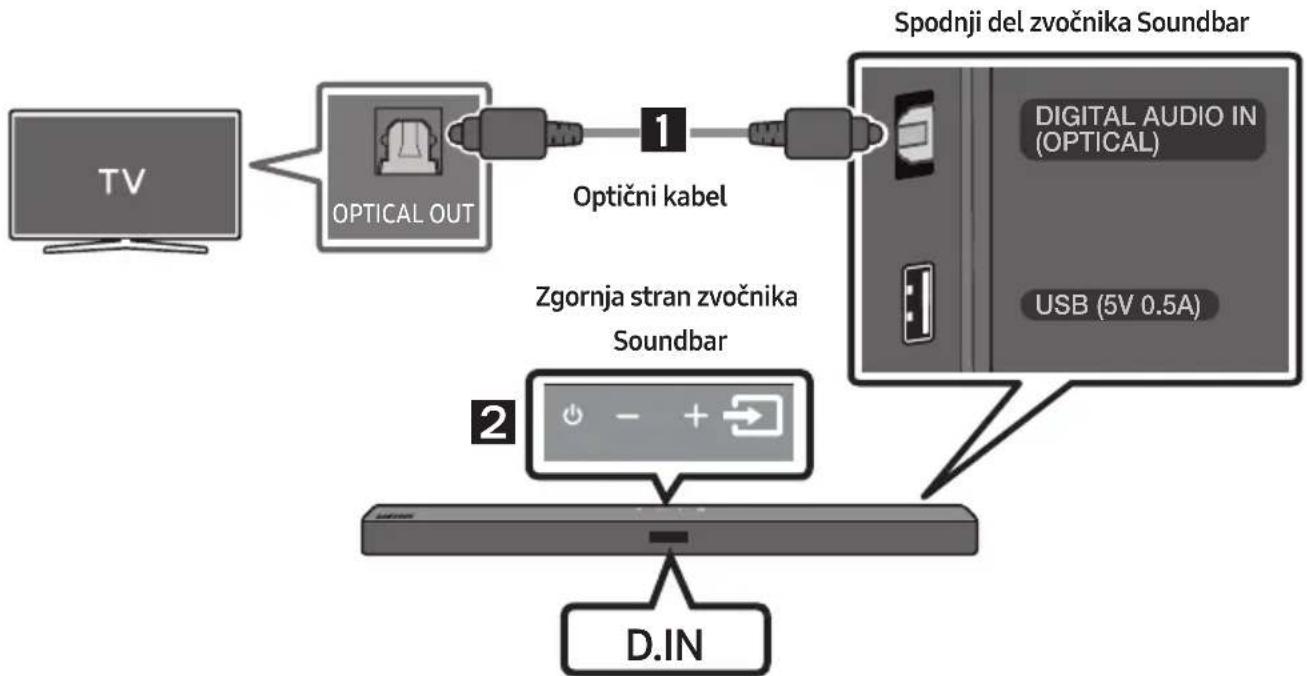

-Povezovanje z optičnim kablom 10
Metoda 2. Brežično povezovanje 11

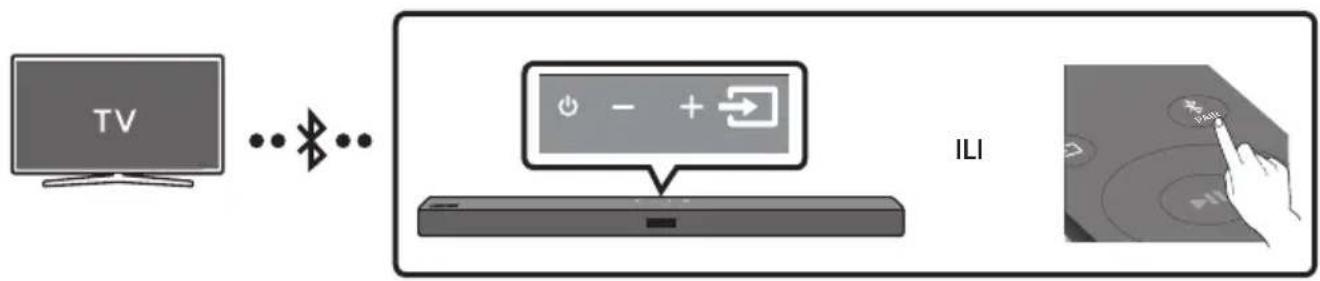

- Povezovanje televizorja prek funkcije Bluetooth 11

05 Povezovanje zunanje naprave 13

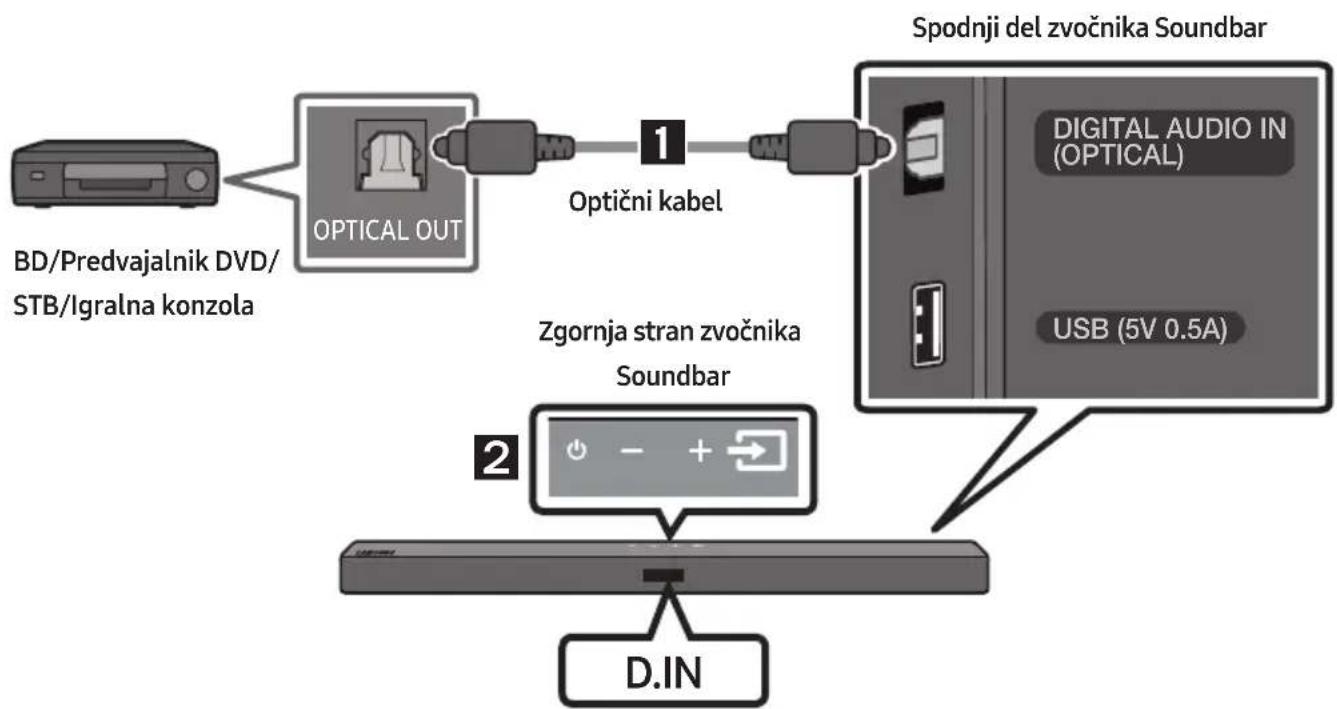

Povezovanje z optičnim kablom 13

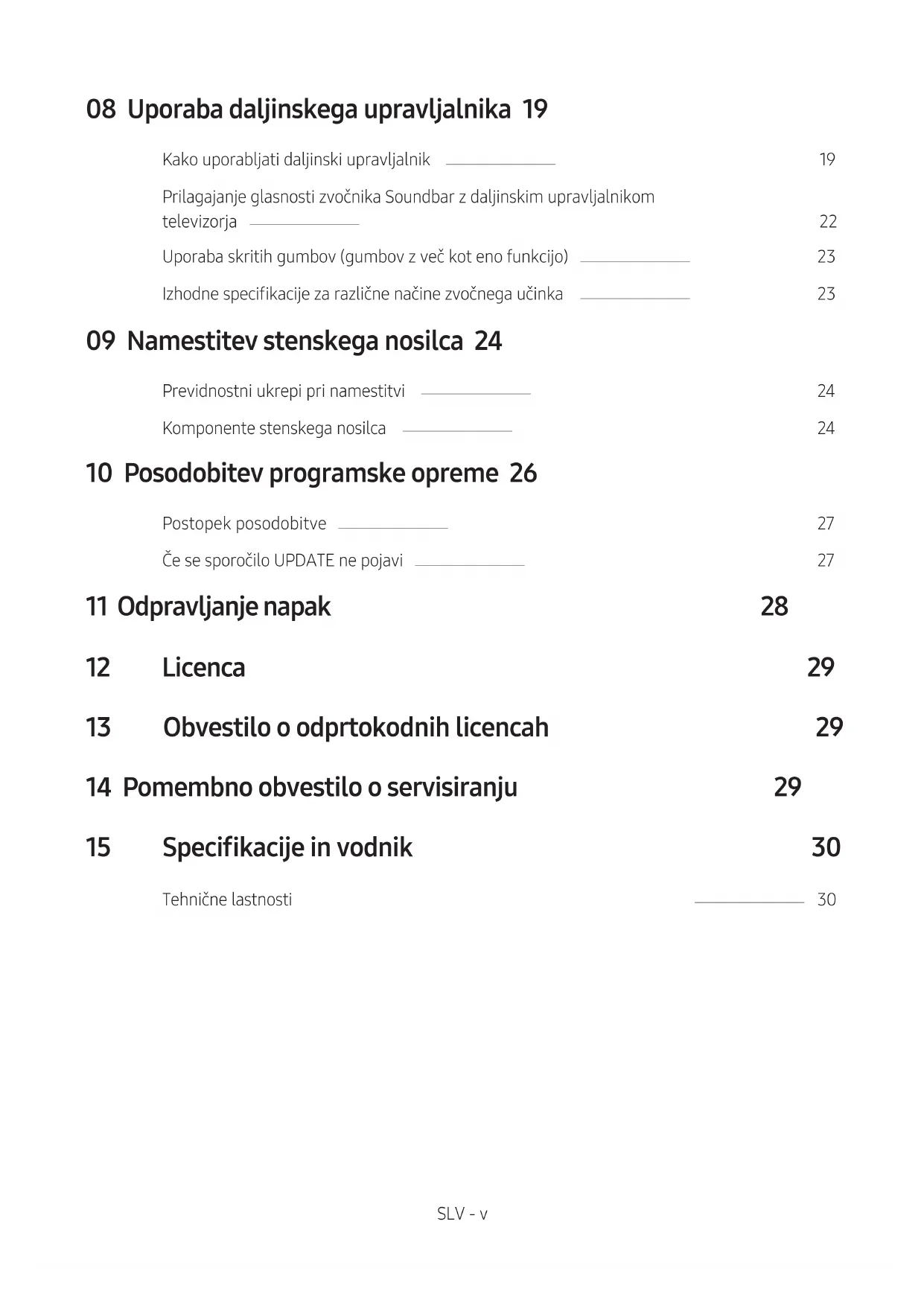

08 Uporaba daljinskega upravljalinika 19

Kako uporabljati daljinski upravljalnik 19

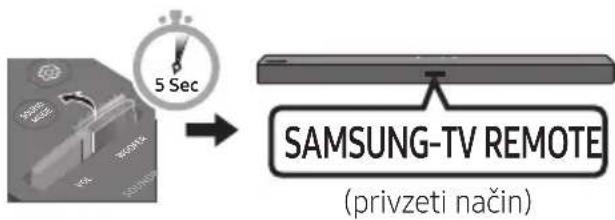

Prilagajaneglasnosti zvočnikaSoundbarzdaljinskimupravljalnikom televizorja 22

Uporaba skritih gumbov (gumbov z več kot eno funkcijo) 23

Izhodne specifikacione za razlicne nacline zvocnega učinka 23

09 Namestitev stenskega nosilca 24

Previdnostni ukrepi pri namestitvi 24

Komponente stenskega nosilca 24

10 Posodobitev programske opreme 26

Postopek posodobitve 27

Če se sporocilo UPDATE ne pojavi 27

11 Odpravljanje napak 28

12 Licenca 29
13 Obvestilo o odprtokodnih licencah 29
14 Pomembno obvestilo o servisiranju 29
15 Specifikacije in vodnik 30

Tehnicelastnosti 30

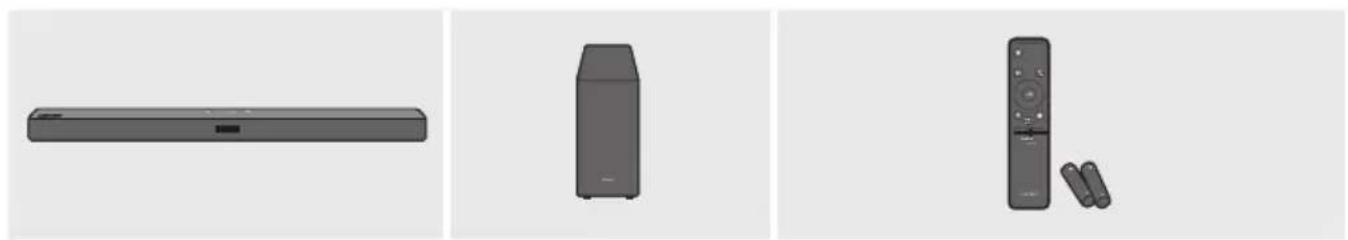

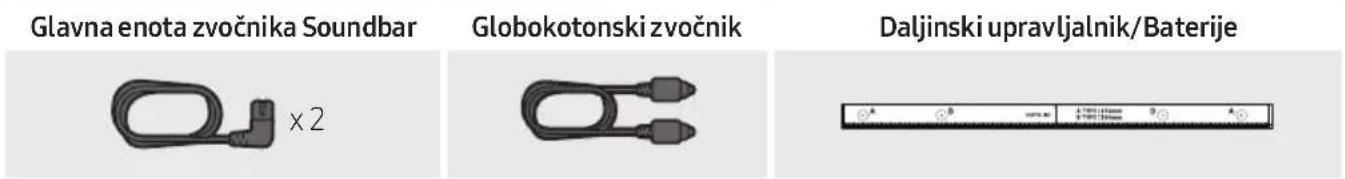

01 PREVERJANE KOMPONENT

Napajalni kabel (Globokotonski zvočnik, Soundbar)

Opticni kabel Priročnik za namestitev na steno

Držalo vijaka Vijak

Stenskega nosilca

• Za več informacij o elektricnem napajanju in porabi elektricne energije si oglejte oznako na izdelku. (Oznaka : Spodnji del Glavne enote Zvočnika Soundbar)
• Za nakup dodatnih delov ali izbirnih kablov se obrnite na Samsungov servisni center ali podporo za stranke.
• Pripomocki se lahko na videz nekoliko razlikujejo od zgoraj prikazanih.

Vstavljanje baterij pred uporabo daljinskega upravljalnika (2 bateriji AA)

ZadnjiPokrov potiskajte v smeri puscice tak, da ga popolnama odstranite.Vstavite 2 bateriji AA (1,5V),
tako da sta njuni polariteti pravilno usmerjeni.
ZadnjiPokrov potisnite nazaj na mesto.

02 PREGLEDIZDELKA

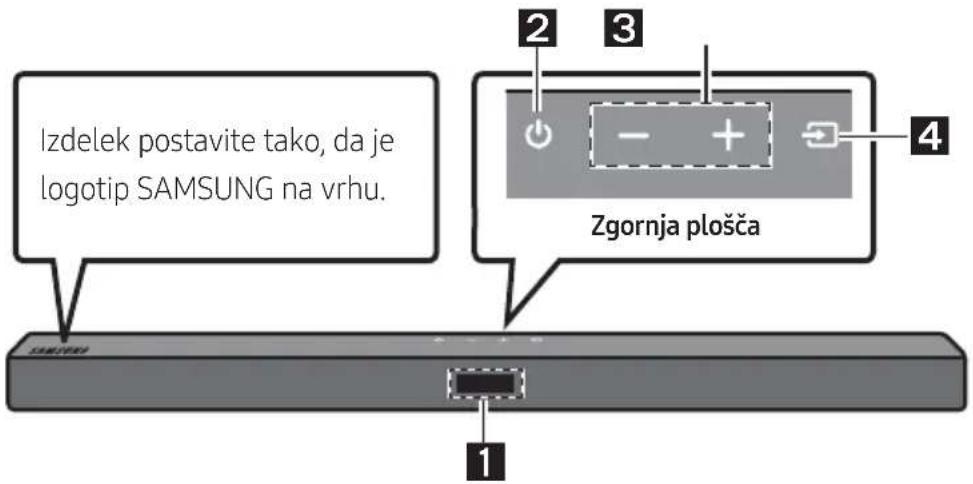

Sprednja plošča/zgornja plošča zvočnika Soundbar

1	Zaslon Prikazuje stanje izdelka in trenutni način.
2	Gumb (Viklop) Izdelek vklopi in izklopi. • Funkcija Auto Power Down Enota se v naslednjih primerih samodejno izklopi. - Način D.IN / BT / USB: Če ni zvočnega signala 18 minut.
3	Gumb -/+ (Glasnost) Prilagodi glasnost. • Ko je glasnost prilagojena, se stopnja glasnosti prikažne na sprednjem zaclinu zvočnika Soundbar.
4	Gumb (Vir) Izbere vchodni način vira.
	Vhodni način Zaslon
	Optični digitalni vchod D.IN
	Način BLUETOOTH BT

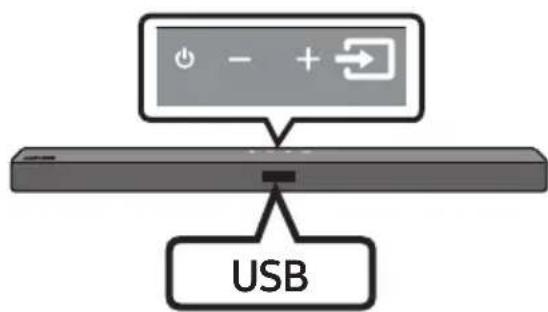

	Način USB USB
	• Za vklop načina «BT PAIRING« spremenite v način «BT« in pridržite gumb (Vir) za več kot 5 sekund.

• Ko priklopite napajalni kabel, bo tipka za vklop začela delovati v 4 do 6 sekundah.
• Ko boste vklopili enoto, se bo zvok začel oddajati s 4-5-sekundnim zamikom.
• Če Želite poslusati samo zvok z zapisa Soundbar, morate izključiti zvočnike televizorja v meniju za avdio nastavitev vašega TV-ja. Za vec informacij gleje uporabniški priročnik, ki je bil priložen vašemu televizorju.

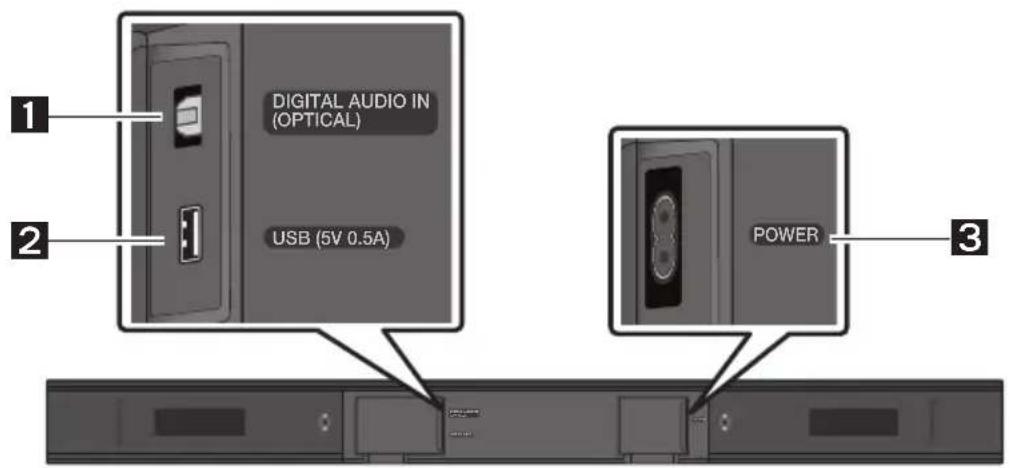

Spodnja plošča zvočnika Soundbar

1	DIGITAL AUDIO IN (OPTICAL) Povežite z digitalnim (opticnim) izhodom zunanje naprave.

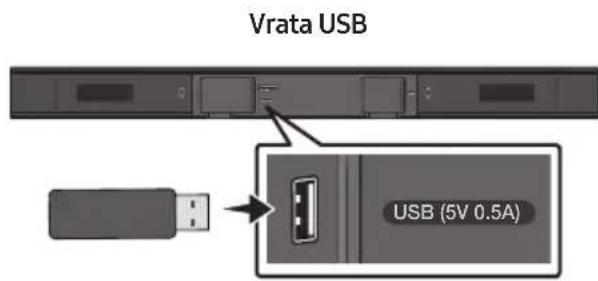

2	USB (5V 0.5A) Tukaj povežite napravo USB za predvajanje glasbenih datotek v napravi USB prek zvočnika Soundbar.
3	POWER Prikljucite elektrčni kabel z izmenično napetostjo zvočnika Soundbar.

• Če Želite elektricni kabel izvleči iz stenske vtičnice, izvlecite priključek. Ne vlecite kabla.
• Te enote ali drugih delov ne priključujte v vticnico z izmeničnim tokom, dokler vse povezave med deli niso konçane.

03 POVEZOVANJE ZVOCNIKA SOUNDBAR

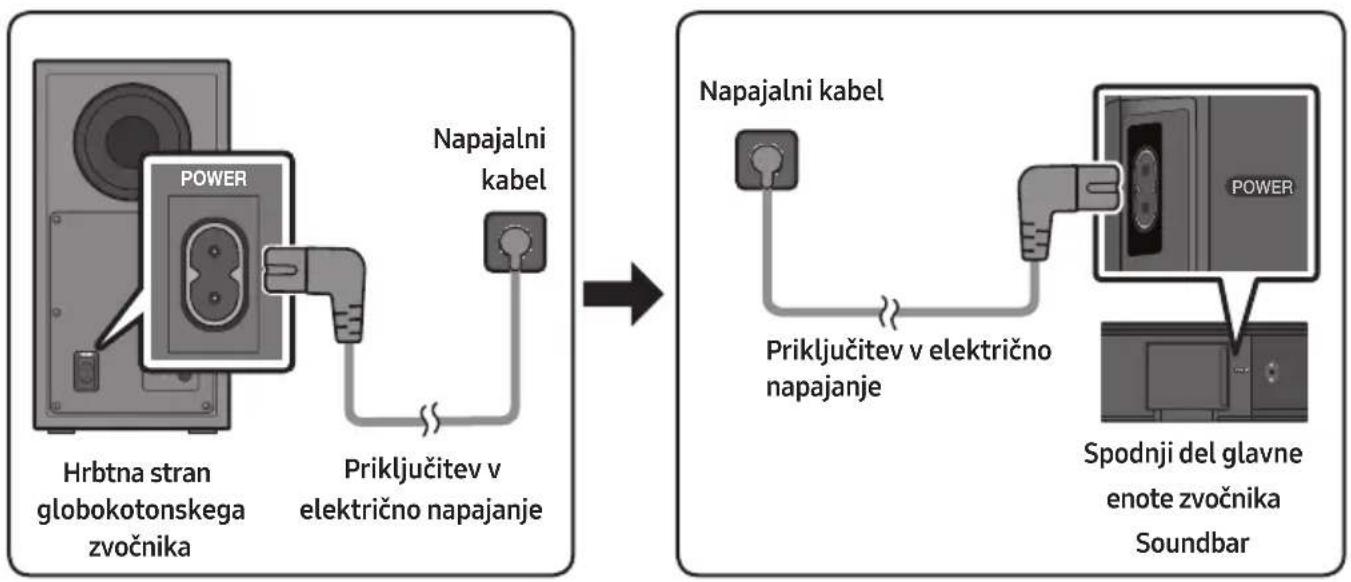

Priključitev v elektricno napajanje

Uporabite napajalne componente, da globokotonski zvočnik in zvočnik Soundbar priključite na elektricno napajanje v naslednjem vrstnem redu:

1. Napajalni kabel priključite v globokotonski zvočnik.
2. Elektrichi kabel prikljucite na zvočnik Soundbar.

Oglejte si spodnje slike.

• Za več informacij o potrebni elektricni energiji in porabi elektricne energije si oglejte oznako na izdelku. (Oznaka: Spodnji del glavne enote zvočnika Soundbar)

Povezovanje zvočnika Soundbar z globokotonskim zvočnikom

Ko je globokotonski zvočnik povezan, lahko uživate v bogatem basu.

Samodejna povezava med globokotonskim zvočnikom in zvočnikom Soundbar

Ko prikljucite napajalna kabla v zvočnik Soundbar in globokotonski zvočnik in ju vklopite, se bo globokotonski zvočnik samodejno povezal z zvočnikom Soundbar.

• Ko je samodejno povezovanje končano, modri kazalniki na hrbtni strani globokotonskega zvočnikazasvetijo.

Lučke kazalnikov LED na hrbtni strani globokotonskega zvočnika

Kazalnik LED	Stanje Opis Rešitev
Modra	Sveti	Uspešno povezan (običajno delovanje)
	Utripa Vzpostavljanje povezave	Preverite, ali je napajalni kabel do glavne enote zvočnika Soundbar pravilno priključen, ali počakajte priblžno 5 minut. Če utripanje ne preneha, poskusite globokotonski zvočnik ročno povezati. Ogleje si stran 7.
Rdeča Sveti	V pripravljenosti (glavna enota zvočnika Soundbar je izklopljena)	Preverite, ali je napajalni kabel do glavne enote zvočnika Soundbar pravilno priključen.
	Povezava ni bila uspešna	Povežite znova. Ogleje si navodila za ročno povezovanje na strani 7.
Rdeča in modra	Utripa Napaka	V priročniku si ogleje podatke za stik s Samsungovim servisnim centrom.

Ročno povežite globokotonski zvočnik, Če samodejna povezana ni uspešna

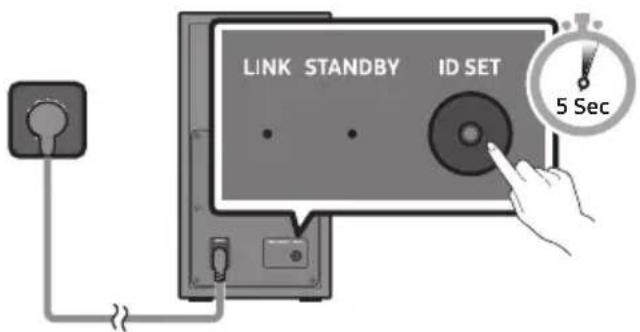

Pred ročnim povezovanjem izvedite spodnji postopek:

• Preverite, ali sta napajalna kabla za zvočnik Soundbar in globokotonski zvočnik pravilno priključena.

• Preverite, ali je zvočnik Soundbar vklopljen.

• Na hrbtni strani globokotonskega zvočnika za najmanj 5 sekund pritisnite in pridržite gumb ID SET.

Rdeci kazalnik na hrbtni strani globokotonskega zvočnika ugasne in utripne modri kazalnik.

Hrbtna stran globokotonskega zvočnika

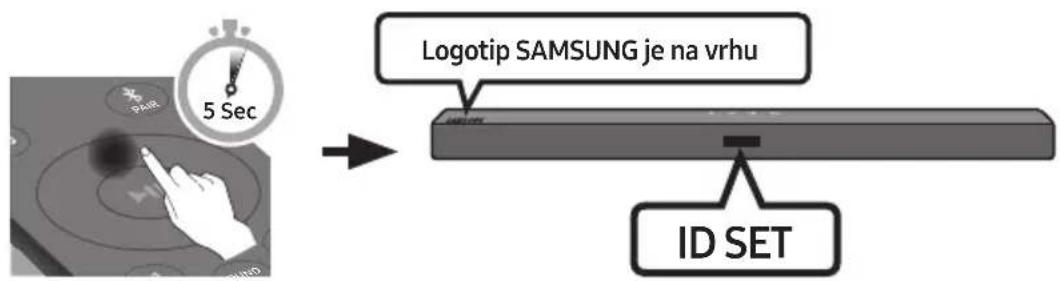

1. Gumb Gor na dnu daljinskem upravljalniku pridržite za njmanj 5 sekund.

2. Nazaslonu zvočnika Soundbar se za trenutek pojav sporocil ID SET, nato izgine.
   Zvočnik Soundbar se bo samodejno vklopil, ko je nastavitevid SET končana.

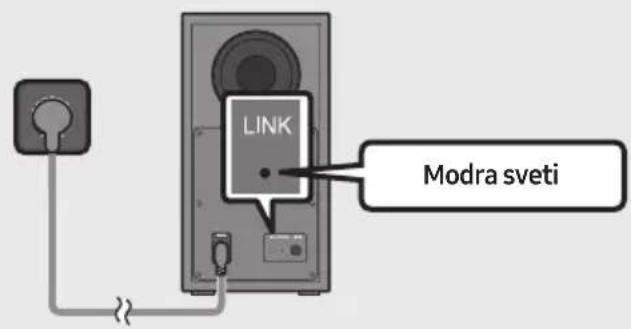

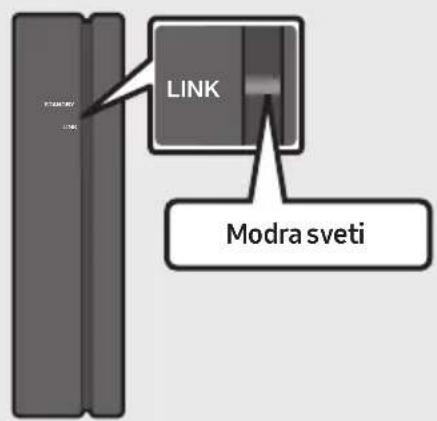

1. Preverite, ali kazalnik LINK LED sveti modro (povezava končana).

Kazalnik LINK LED preneha utripati in sveti modro, ko je vzpostavljena povezava med zvočnikom Soundbar in brežićnim globokotonskim zvočnikom.

OPOMBE

• Napajalnega kabla izdelka ali televizorja ne prikljucite v stensko vticnico, dokler vse povezave med deli niso koncane.
• Preden izdelek premaknete ali namestite, izklopite napajanje in izvlecite napajalni kabel.
• Če je glavna enota izklopljena, bo brežićni globokotonski zvočnik preklopil v stanje pripravljenosti, lučka STANDBY na zadnjem delu pa bo nekaj krat utripnila modro in nato zasvetila rdeče.
• Če v blizini zvočnika Soundbar uporabljate napravo, ki uporablja enako frekvenco (5,8GHz) kot zvočnik Soundbar, lahko motnie povzročijo prekinitev zvoka.
• Največja razdalja prenosa brežičega signala glavne enote je priblžno 10 metrov, vendar se lahko razlikuje glede na delovno okolje. Če je med glavno enoto in brežičnim globokotonskim zvočnikom stena iz jekla in betona ali kovinska stena,SYSTEMMorda sploh ne bo deloval, saj brežični signal ne more prodreti skozi kovino.

VARNOSTNI UKREPI

• Brežične sprejemne antene so vgrajene v brežični globokotonski zvočnik. Enot ne hranite v blžini vode in vlage.
• Za optimalno delovanje zvoka poskrbite, da je območje okrog brežičega globokotonskega zvočnika in modula za brežični sprejemnik (na prodaj ločeno) brez ovir.

Povezovanje zvočnika SWA-8500S (naprodaj ločeno) z zvočnikom Soundbar

Za resnično brežićen prostorski zvok povežite Samsungov komplet za brežićni zadnji zvočnik (SWA-8500S, naprodaj loćeno) in zvočnik Soundbar.

1. Povežite modul za brežični sprejemnik z 2 zvočnikoma za prostorski zvok.

2. Kabli za zvočnike so označeni z barvami.

1. Po prikljucitvi v elektricno napajanpe preverite stanje pripravljenosti modula za brezici sprejemnik.

2. Kazalnik LINK LED (modra lučka LED) na modulu za brežični sprejemnik utripa. Če kazalnik LED ne zasveti, gumb ID SET na zadnji strani modula za brežični sprejemnik s konico pisala pritiskajte od 5 do 6 sekund, dokler kazalnik LINK LED ne začne utripati (modro). Za već informacij o kazalniku LED si oglejte uporabniški priročnik SWA-8500S.

1. Gumb Gor na dnu daljinskem upravljalniku pridržite za njmanj 5 sekund.

2. Na zaslonu zvočnika Soundbar se za trenutek pojavi sporocil 0D SET, nato izgine.
   Zvočnik Soundbar se bo samodejno vklopil, ko je nastavitevID SET končana.

POZOR

• Če je zvočnik Soundbar med povezovanjem z zvočnikom SWA-8500S predvajal glasbo, boste morda med povezovanjem v globokotonskem zvočniku slišali zatikanje.

• Preverite, ali kazalnik LINK LED sveti modro (povezava koncana).

Kazalnik LINK LED preneha utripati in sveti modro, ko je vzpostavljena povezava med zvočnikom Soundbar in modulom za brežićni sprejemnik.

1. Če zvočnik SWA-8500S ni povezan, ponovite postopek od 2. koraka naprej.

04 POVEZAVA S TELEVIZORJEM

Poslusajte zvok televizorja iz zvočnika Soundbar prekŽične ali brežićne povezave.

• Ko je zvočnik Soundbar povezan z izbranimi televizorji Samsung, ga lahko upravljate s televizijskim daljinskim upravljalinikom.

• Ta funkcjja je podphta za pametne televizorje Samsung, izdane leta 2017 ali pozneje, ki pri povezavi zvočnika Soundbar s televizorjem prek optičnega kabla podpirajo funkcjio Bluetooth.

• Ta funkcjja omogoča tudi uporabo televizijskega menija za prerilagoditev zvočnega polja in stevilnih nastavitev, kot sta glasnost in izklop zvoka.

Metoda 1. Povezava s kablom

Če pri oddajanju signalov Dolby Digital v televizorju uporabljate nastavitev PCM za «Digitalna izhodna oblika zvoka«, priporočamo spremembo nastavitve v Dolby Digital. Ko spremenite nastavitev, lahko izkusite boljso kakovost zvoka. (Na izborniku televizora mogu se upotrebljavati razligite rijeci za Dolby Digital i PCM, što ovisi o proizvošaču televizora.)

Povezovanje z optičnim kablom

1. Z digitalnim opticnim kablon vtič DIGITAL AUDIO IN (OPTICAL) na zvočniku Soundbar povežite z vtičem OPTICAL OUT na televizorju.
2. Pritisnite gumb (Vir) na zgornji plošci ali daljinskem upravljalniku in izberite način «D.IN«.

Metoda 2. Brežić no povezovanje

Povezovanje televizorja prek funkcije Bluetooth

Ko je televizor povezan prek povezave Bluetooth, lahko slišite stereo zvok brez neprijjetnosti's kabli.

• Naenkat lahko povežete samo en televator.

Osnovna povezava

1. Na daljinskem upravljaliniku pritisnite gumb PAIR, da preklopite v način BT PAIRING«

(ALI) a. Pritisnite gumb (Vir) na zgornji plošci in izberite BT«

BT se cznekaj sekund samodejno spremeni v BT PAIRING ali pa se nastavi na BT READY, ce je povezava vzpostavljena.

b. Ko se prikaze sporocilo BT READY, pritisnite in za vec kot 5 sekund pridržite gumb (Vir) na zgornji plošci zvočnika Soundbar, da se prikaze sporocilo BT PAIRING.

1. V televizorju izberite način Bluetooth. (Za vec informacij si oglejte priročnik za televizor.)

2. Naseznamu televizjskega załona izberite >>[AV] Samsung Soundbar T4-Series<Razpoložljiv zvočnik Soundbar je naseznamu naprav Bluetooth v televizorju navenedz Need Pairing« ali « Paired«. Ce se zešlite povezati z zvočnikom Soundbar, izberite sporocilin vzpostavite povezavo.

3. Ko se televizor poveže, se na sprednjem załonu zvočnika Soundbar pojaví [Ime televizorja] → BT«

4. Zdaj lahko televizijski zvok slišite iz zvočnika Soundbar.

Če se naprava ne poveže

• Ce se naseznamu pojavipredhodnapovezavzvočnikomSoundbar (npr.>[AV]Samsung Soundbar T4-Series«),jo izbrišite.

Nato ponovite postopek od 1. do 3. koraka.

OPOMBA

• Ko zvočnik Soundbar prvič povežete s televizorjem, uporabite način «BT READY«, da se znova povežete.

Prekinjanje povezave med zvočnikom Soundbar in televizorjem

Pritisnite gumb (Vir) na zgornji plošci ali daljinskem upravljalniku in preklopite v kateri koli način razen »BT«.

• Prekinitev povezave traja, ker mora televator prejeti odziv iz zvočnika Soundbar.

(Cas se lahko razlikuje, odvisno od modela televizorja.)

• Čeželite preklicati samodejno povezovanje Bluetooth med zvočnikom Soundbar in televizorjem, pritisnite gumb Levo na daljinskem upravljalniku in ga pridržite 5 sekund, ko je zvočnik Soundbar v stanju «BT READY«. (Preklop med Vklop → Izklop)

Kaksna je razlka med BT READY in BT PAIRING?

• BT READY : V tem načinu lahko išcete predhodno povezane televizorje ali zvočnik Soundbar povežete s predhodno povezano mobilno napravo.
• BT PAIRING: V tem načinu lahko povežete novo napravo z zvočnikom Soundbar. (Pritisnite gumb

PAIR na daljinskem upravljaliniku ali pritisnite in za več kot 5 sekund pridržite gumb (Vir) na

vrhu zvočnika Soundbar, medtem ko je zvočnik Soundbar v načinu «BT«.

OPOMBE

• Če ste ob povezovanju naprave Bluetooth pozvani za vnos kode PIN, vnesite <0000>.
• V načinu povezave Bluetooth bo povezava Bluetooth prekinjena,Če bo razdalja med enoto Soundbar in napravo Bluetooth večja od 10 m.
  Zvočnik Soundbar se samodejno izklopi po 18 minutah v stanju pripravljenosti.

• Zvočnik Soundbar iskanja Bluetooth ali povezovanja ne bo izvedel pravilno v naslednjih primerih: - Če je okrog zvočnika Soundbar močno elektrčno polje.

• Če z zvočnikom Soundbar istočasno seznanjate dve ali več naprav Bluetooth.

• Če je naprava Bluetooth izklopljena, ni na mestu ali ne deluje pravilno.

• Elektronske naprave lahko povzročijo radijske motnje. Naprav, ki proizvajajo elektromagnetne valove, ne postavljaje v blžino glavne enote zvočnika Soundbar (denimo mikrovalovnih pečic, naprav za brežićno omrežje LAN itd.).

05 POVEZOVANJE ZUNANJE NAPRAVE

Čeželite predvajati zvok zunanje naprave prek zvočnika Soundbar, povežite zunanjo napravo prekŽične povezave ali povezave Bluetooth.

Povezovanje z optičnim kablom

1. Vhod DIGITAL AUDIO IN (OPTICAL) na glavni enoti z digitalnim opticnim kablon povezite z vtičem OPTICAL OUT na vhodni napravi.
2. Izberite način «D.IN«, takо da na zgornji plošci ali daljinskem upravljalniku pritisnete gumb (Vir).

06 POVEZOVANJE NAPRAVE ZA SHRANJEVANJE USB

V zvočniku Soundbar lahko predvajate glasbene datoteke iz naprave za shranjevanje.

1. Priključite napravo USB v vrata USB na dnu izdelka.
2. Pritisnite gumb (Vir) na zgornji plošci ali daljinskem upravljalniku in nato izberite «USB«.
3. Na zaslonu se pojavi USB<

4. Prek zvočnika Soundbar predvajaje glasbene datoteke iz naprave za shranjevanje.

5. Zvočnik Soundbar se samodejno izklopi (Auto Power Down),Če več kot 18 minut ni povezana nobena naprava USB.

Seznam združljivosti

Končnica Kodek Hitrost vžorčenja Bitna hitrost
*.mp3 MPEG	Layer2 32 kHz ~ 48 kHz 32 ~	320 kb/s
	MPEG 1 Layer3 32 kHz ~ 48 kHz 32 ~ 320 kb/s
	MPEG 2 Layer3 16 kHz ~ 24 kHz 8 ~ 160 kb/s
	MPEG 2.5 Layer3 8 kHz ~ 12 kHz 8 ~ 160 kb/s
*.wma WMA7/8/9/STD 8 kHz ~ 48 kHz 32 ~ 320 kb/s
*.aac	AAC	8 kHz ~ 96 kHz	< 1728 kb/s
	AAC-LC
	HE-AAC
*.ogg	Kodek Vorbis	(8, 16, 22,05, 32, 44,1, 48) kHz	Nepodprta oblika zapisa .ogg: 1. Velikost bloka 0 < 256, velikost bloka 0 > 1024 2. Velikost bloka 1 < 512, velikost bloka 1 > 4096 3. Stevec šifrirne knjige > 64 4. Vnos v šifrirno knjigo > 640 5. Stevec nadstropij > 2 6. Vrsta nadstropja 0 7. Stevec ostankov > 2 8. Mera != 2 9. Stevec prestnikav > 2 10. Stevec načinov > 2 11. Vrsta ostanka != številka kanala
*.flac	-	8 kHz ~ 192 kHz	< 5 Mb/s
*.wav	PCM/LPCM/IMA_ ADPCM/MPEG/MULAW	8 kHz ~ 192 kHz < 5 Mb/s
*.AIFF	Vrsta stiskanja: alwa, ulaw, swt	(8, 16, 22,05, 32, 44,1, 48, 96, 192) kHz ≤ 2 kanaih	< 5 Mb/s

• Ce imate v napravi USB shranjenih preveč map in datotek, lahko traja nekaj Časa, da zvočnik Soundbar dostopi do datotek in jih predvaja.

07 POVEZOVANJE MOBILNE NAPRAVE

Povezovanje prek vmesnika Bluetooth

Ko je mobilna naprava povezana prek vmesnika Bluetooth, lahko slišite stereo zvok brez neprijjetnosti s kabli.

• Naenkat lahko povežete največ eno napravo Bluetooth.

Osnovna povezava

1. Na daljinskem upravljaliniku pritisnite gumb PAIR, da preklopite v način»BT PAIRING«.

(ALI) a. Pritisnite gumb (Vir) na zgornji plošci in izberite BT

BT se czekaj sekund samodejno spremeni v BT PAIRING ali pa se nastavi na BT READY, ce je povezava vzpostavljena.

b. Ko se prikaze sporocilo BT READY«, pritisnite in za vec kot 5 sekund pridržite gumb (Vir) na zgornji plošci zvočnika Soundbar, da se prikaze sporocilo BT PAIRING«.

1. Naseznamu izberite [AV] Samsung Soundbar T4-Series*.

2. Ko je zvočnik Soundbar povezan z napravo Bluetooth, se na sprechnjem zaslonu pojav [Ime naprave Bluetooth] BT<.

3. S povezavo prek vmesnika Bluetooth predvajajte glasbene datoteke iz naprave prek zvočnika Soundbar.

Če se naprava ne poveže

• Ce se naseznamu pojavipredhodnapovezavzvočnikomSoundbar(npr.>[AV]Samsung SoundbarT4-Series<),joizbrišite.

Nato ponovite koraka 1 in 2.

OPOMBA

• Ko zvočnik Soundbar prvič povežete s mobilna naprava, uporabite način «BT READY«, da se znova povežete.

Kaksna je razlka med BT READY in BT PAIRING?

• BT READY: V tem načinu lahko išcete predhodno povezane televizorje ali zvočnik Soundbar povežete s predhodno povezano mobilno napravo.
• BT PAIRING: V tem načinu lahko povežete novo napravo z zvočnikom Soundbar. (Pritisnite gumb PAIR na daljinskem upravljalniku ali pritisnite in za več kot 5 sekund pridržite gumb (Vir) na vrhu zvočnika Soundbar, medtem ko je zvočnik Soundbar v načinu »BT«.)

OPOMBE

• Če ste ob povezovanju naprave Bluetooth pozvani za vnos kode PIN, vnesite <0000>.
• V načinu povezave Bluetooth bo povezava Bluetooth prekinjena, Če bo razdalja med enoto Soundbar in napravo Bluetooth večja od 10 m.
  Zvočnik Soundbar se samodejno izklopi po 18 minutah v stanju pripravljenosti.

• Zvočnik Soundbar iskanja Bluetooth ali povezovanja ne bo izvedel pravilno v naslednjih primerih: - Če je okrog zvočnika Soundbar močno elektrčno polje.

• Če je z zvočnikom Soundbar hkrati povezanih več naprav Bluetooth.

• Če je naprava Bluetooth izklopljena, ni na mestu ali ne deluje pravilno.

• Elektronske naprave lahko povzročijo radijske motnje. Naprav, ki proizvajajo elektromagnetne valove, ne postavljaje v blizino glavne enote zvočnika Soundbar (denimo mikrovalovnih pečic, naprav za brežićno omrežje LAN itd.).
  Zvočnik Soundbar podpira podatke SBC (44,1 kHz, 48 kHz).

• Povezavo lahko vzpostavite samo z napravo Bluetooth, ki podpira funkcijo A2DP (AV).
  Zvočnika Soundbar ne morete povezati z napravo Bluetooth, ki podpira samo funkcijo HF (Hands Free).

• Ko povežete zvočnik Soundbar z napravo Bluetooth, boste z izbiro »[AV] Samsung Soundbar T4-Series « med pri Kazanimi napravami te naprave samodejno preklopili zvočnik Soundbar v način »BT «.

• Funkcija je na voljo samo,重点领域 je zvočnik Soundbar naveden na seznamu združenih naprav naprave Bluetooth. (Naprava Bluetooth in zvočnik Soundbar morata biti pred tem rajmanj enkrat povezana.)

• Zvočnik Soundbar se bo prikazal naseznamu majdenih naprav naprave Bluetooth samo,Če bo na nadzorni plošci zvočnika Soundbar prikazano BT READY«.

• Zvočnika Soundbar ni mogoće seznaniti z drugo napravo Bluetooth, če jeŽe v načinu Bluetooth in seznanjen z napravo Bluetooth.

Funkcija Bluetooth Power je vklopljena (SOUND MODE)

Če se naprava Bluetooth, ki je bila predhodno povezana, poskuša povezati z zvočnikom Soundbar, ko je funkcija Bluetooth Power je vklopljena in je zvočnik Soundbar izklopljen, se zvočnik samodejno vklopi.

1. Ko je zvočnik Soundbar vklopljen, pritisnite in držite gumb SOUND MODE več kot 5 sekund.
2. Nazaslonu zvočnika Soundbar se pojaví «ON-BLUETOOTH POWER«.

Prekinitev povezave med napravo Bluetooth in zvočnikom Soundbar

Povezavo med napravo Bluetooth in napravo Soundbar lahko prekinete. Navodila najdete v uporabniškem priročniku naprave Bluetooth.

• Povezava naprave Soundbar bo prekinjena.
• Ko se povezava med zvočnikom Soundbar in napravo Bluetooth prekine, se bo na sprednjem zaşlonu zvočnika Soundbar pojavilo sporocilo »BT DISCONNECTED«.

Prekinjanje povezave med zvočnikom Soundbar in napravo Bluetooth

Pritisnite gumb (Vir) na zgornji plošci ali daljinskem upravljalniku in nato preklopite v kateri koli način razen »BT«.

• Prekinitev povezave traja, ker mora naprava Bluetooth prejeti odziv iz zvočnika Soundbar. (Čas se lahko razlikuje, odvisno od naprave Bluetooth)
• Ko se povezava med zvočnikom Soundbar in napravo Bluetooth prekine, se bo na sprednjem zaşlonu zvočnika Soundbar pojavilo sporocilo »BT DISCONNECTED«.

OPOMBE

• V načinu povezave Bluetooth bo povezava Bluetooth prekinjena,Če bo razdalja med enoto Soundbar in napravo Bluetooth večja od 10 m.
• Naprava Soundbar se po 18 minutah mirovanja samodejno izklopi.

Več o povezavi Bluetooth

Bluetooth je nova technologija, ki napravam, združljivim s funkcjio Bluetooth, omogoca, da se medsebojno povezujeo s brežićno povezavo katkega doseg.

• Naprava Bluetooth lahko zaradi načina uporabe povzroči šum ali napake v delovanju,Če:

• Je del ohiša v stiku s sprejemnim/oddajnim systemom naprave Bluetooth ali Soundbar.

• Je signal oviran zaradi namestitve ob steni, v vogalu ali ob pisarniški pregradi;

• Je naprava izpostavljena elektricnim motnjam zaradi naprav, ki delujejo v enakem frekvencnem pasu, na primer medicinskih naprav, mikrovalovnih pečic in brežičnih omrežij.

• Napravo Soundbar seznanite z napravo Bluetooth takto, da ju približate drugo drugi.

• Večja kot je razdalja med napravo Soundbar in napravo Bluetooth, slabša je kakovost povezave. Če je razdalja večja kot obseg delovanja funkcjie Bluetooth, bo povezava prekinjena.
• Na območijh s slabim sprejemom povezava Bluetooth morda ne bo pravilno delovala.
• Povezava Bluetooth deluje samo, Če je naprava dovolj blizuSYSTEMA. Če je razdalja prevelika, se bo povezava samodejno prekinila. Celo v tem obsegu se lahko kakovost zvoka zmanjsa zaradi ovir, kot so stene ali vrata.
• Ta brežčna naprava lahko med delovanjem povzroči elektrčne motnje.

08 UPORABA DALJINSKEGA UPRAVLJALNIKA

Kako uporabljati daljinski upravljalnik

1	Vklop	Vklopi ali izklopi zvočnik Soundbar.
2	Vir	Pritisnite za izbor vira, povezanega z vvočnikom Soundbar.
3	Nemo	Za utišanje zvoka pritisnite gumb (demo). Za ponovni vklop zvoka pritisnite gumb še enkrat.
4	SOUND MODE	Želeni zvočni učinek lahko izberete z izbiro STANDARD, SURROUND SOUND, GAME ali SMART. - STANDARD To je izhod za izvirni zvok. - SURROUND SOUND Zagotavlja širse zvočno polje kot standardna nastavitev. - GAME Zagotavlja stereofonski zvok za pristno doživetje dogajanja med igranjem iger. - SMART Sproti analizira vsebino in samodejno zagotavlja optimalno zvočno polje na podlagi značilnosti vsebine. • DRC (Dynamic Range Control) Omogoča uporabo nadzora dinamičnegа obsega pri predvajanju posnetkov Dolby Digital. Ko je zvočnik Soundbar izklopljen, pritisnite in pridržite gumb SOUND MODE, da vklopite ali izklopite način DRC (Dynamic Range Control). Ko je način DRC vklopljen, se glasnost zvoka zmanjiša. (Zvok bo morda popačen.)

		• Bluetooth Power Ta funkcjja samodejno vklopi zvočnik Soundbar, ko prejme zahtevo za povezavo od predhodno povezanega televizorja ali naprave Bluetooth. Ta nastavitev je privzeto vklopljena. - ČeŽelite izklopiti funkcjio Bluetooth Power, pritisnite in več kot 5 sekund držite gumb SOUND MODE.
5	PAIRBluetoothPAIR	Pritisnite gumb PAIR. Na zaslunu zvočnika Soundbar se pojaví «BT PAIRING«. V tem načinu lahko zvočnik Soundbar povežete z novo napravo Bluetooth, Če z iskalnega seznama naprav Bluetooth izberete zvočnik Soundbar.
6	IIPredvajanje/Začasnaustavitev	Pritisnite gumb II, da začasno ustavite glasbeno datoteko. Če gumb pritisnete še enkrat, se glasbena datoteka začne predvajati.
7	Gor/Dol/Levo/Desno	Pritisnite izbrano območje, da izberete Gor/Dol/Levo/Desno.
		Pritisnite Gor/Dol/Levo/Desno na gumbu, da izberete ali nastavite funkcjie. • Ponavljanje Če Želite uporabiti funkcjio Repeat v načinu «USB«, pritisnite gumb Gor. • Preskakovanje glasbe Pritisnite gumb Desno, da izberete naslednjo glasbeno datoteko. Pritisnite gumb Levo, da izberete prejšnjo glasbeno datoteko. • ID SET Pritisnite gumb Gor in ga pridržite 5 sekund, da dokončate nastavitev ID SET (ko se povezujete z dodatno opremo). • Funkcjja za omejitev glasnosti Zaradi zaščite sluha funkcjia omejitve glasnosti nastavi glasnost na raven 20, Če zvočnik Soundbar vklopit pri višji glasnosti. - Funkcjja omejitve glasnosti je privzeto izklopljena. Če jo Želite uporabiti, jo morate vklopit. - Ko vklopit fungcjio omejitve glasnosti, ostane vklopljena tudi, ko izklopite izdelek. - Če Želite vklopit ali izklopiti omejitev glasnosti, na daljinskem upravljalniku pritisnite gumb Dol v načinu pripravljenosti in ga držite 5 sekund. Ko je omejitev glasnosti izklopljena, je na sprejdjem zaşlonu prikazano «V FREE«. Ko je funkcjija vklopljena, je na zaşlonu prikazano «V LOCK«.
8	Upravljanje zvoka	Izbirate lahko med TREBLE, BASS ali AUDIO SYNC. • Za upravljanje glasnosti visokih ali nizkih tonov pritisnite gumb Upravljanje zvoka, da izberete TREBLE ali BASS in nato z gumboma Gor/Dol nastavite glasnost od -6 do +6. • Za preradoditev zvoka za vsak frekvenčni pas pritisnite gumb (Upravljanje zvoka) in ga pridržite približno 5 sekund. Z gumboma Levo/Desno lahko izbirate med 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz in 10 kHz, z gumboma Gor/Dol pa lahko vsako nastavite med -6 in +6. • Če slika na televizorju in zvok iz zvočnika Soundbar nista sinhronizirana, pritisnite gumb Upravljanje zvoka, da izberete AUDIO SYNC, in nato z gumboma Gor/Dol nastavite zamik zvoka med 0 in 300 milisekundami. (Ni na voljo v načinu «USB«) • Funkcija AUDIO SYNC je podphta samo v nekaterih funkcjiah.
9	WOOFER	Za preradoditev glasnosti globokotonskega zvočnika na -12 ali -6 do +6 premaknite gumb WOOFER naprej ali nazaj. Če Želite glasnost globokotonskega zvočnika nastaviti na 0, pritisnite gumb.
10	VOL	Za nthavitev glasnosti premaknite gumb VOL naprej ali nazaj. • Nemo Pritsnite gumb VOL, da utišate zvok. Za ponovni vklop zvoka pritisnite gumb še enkrat.

Prilagajanje glasnosti zvočnika Soundbar z daljinskim upravljalnikom televizorja

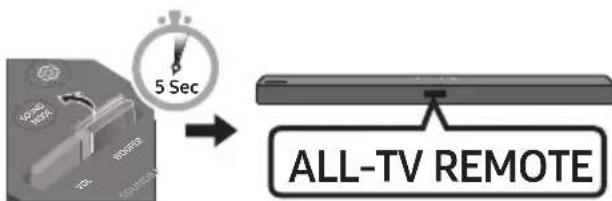

Če imate televizor Samsung, lahko prilagodite glasnost zvočnika Soundbar z daljinskim upravljalinikom IR, ki je bil priložen televizorju Samsung.

Z menijem televizorja nastavite zvok televizorjana televizorju Samsung na zunanjih zvočnikih, nato z daljinskim upravljalnikom Samsung upravlajte glasnost zvočnika Soundbar. Za vec informacij si oglejte uporabniški priročnik za televizor. Privzeti način za to funkcijo je upravljanje z daljinskim upravljalnikom za televizor Samsung. Če vaš televizor ni znamke Samsung, upostevajte spodnja navodila, da spremenite nastavitve te funkcjie.

1. Izklopite zvočnik Soundbar.

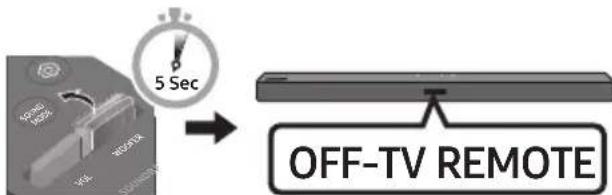

1. Ce te funkcjije ne ze lite uporabiti, gumb WOOFER veckrat potisnite gor in ga pridrzite 5 sekund, da se na zaclinu pojav sporocilo OFF-TV REMOTE.

1. Če Želite zvočnik Soundbar upravljati z daljinskim upravljalnikom televizorja, gumb WOOFER potisnite gor in ga pridržite 5 sekund, da se nazaslonu pojav sporocilo «ALL-TV REMOTE«. Nato v meniju televizorja izberite zunanja zvočnika.

1. Če Želite zvočnik Soundbar vrniti v privzeti način (upravljanje z daljinskim upravljalnikom televizorja Samsung), gumb WOOFER večkrat pritisnite gor in pridržite 5 sekund, da se nazaslonu pojav sporočilo «SAMSUNG-TV REMOTE«.

• Vsakič, ko gumb WOOFER potisnete gor in ga držite 5 sekund, se način preklopí v naslednjem vrstnem redu:

SAMSUNG-TV REMOTE (privzeti način)

OFF-TV REMOTE ALL-TV REMOTE

-Ta funkcija morda ne bo na voljo, odvisno od daljinskega upravljalnika.

Proizvajalci, ki podpirajo to funkcijo: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Skriti gumbi		Referenčna stran
Gumb za daljinski upravljanje Funkcija
WOOFER (Gor)	Vklop/izklop funkcjie Daljinski upravljalnik za televizor (V pripravljenosti)	Stran 22
■II (Predvajanje/ Začasna ustavitev)	Inicializacija (V pripravljenosti) Stran 27
Levo	Vklop/izklop samodejne povezave s televizorjem (BT pripravljen)	Stran 12
Gor	ID SET (V pripravljenosti)	Stran 20
Dol	Vklop/izklop omejitve glasnosti (V pripravljenosti)	Stran 20
(Upravljanje zvoka)	7 Band EQ Stran 21
SOUND MODE	DRC ON/OFF (V pripravljenosti) Stran 19
	Bluetooth Power Stran 20

Izhodne specifikacja za razlicne naćine zvočnega učinka

Učinek Vhod			Izhod
			Komplet brez brežičega zadnjega zvočnika	S kompletom brežičnih zadnjih zvočnikov
SOUND MODE	STANDARD	2.0 kanala	2.1 kanala 4.1 kanala
		5.1 kanala 2.1	kanala 4.1 kanala
	SURROUND SOUND	2.0 kanala	2.1 kanala 4.1 kanala
		5.1 kanala 2.1	kanala 4.1 kanala
	GAME	2.0 kanala	2.1 kanala 4.1 kanala
		5.1 kanala 2.1	kanala 4.1 kanala
	SMART	2.0 kanala	2.1 kanala 4.1 kanala
		5.1 kanala 2.1	kanala 4.1 kanala

• Komplet z brežićnim zadnjim zvoćnikom je na prodaj ločeno. ČeŽelite kupiti komplet, se obrnite na prodajalca, pri katerem ste kupili zvoćnik Soundbar.

09 NAMESTITEV STENSKEGA NOSILCA

Previdnostni ukrepi pri namestitvi

• Namešćajte samo na navpíčne stene.
• Ne namesčajte v prostor z visokotemperaturo ali VLCznostjo.
• Preverite, ali je stena dovolj močna, da podpira težo izdelka. Če ni, steno ojačajte ali izberite drugo mesto namestitve.

• Kupite in uporabite pritrdilne vijake ali nastavke, ki so primerni za vašo steno (mavčna plošča, zelezna plošča, les itd.). Če je mogoče, podporne vijake pričvrstite v stebre.
  Stenske vijake kupite glede na vrsto in debelino stene, na katero zelite namestiti zvočnik Soundbar.

• Premer: M5
  Dolžina: priporočena 35 mm ali daljša.

Kable iz enote prikljucite v zunanje naprave, preden zvočnik Soundbar namestite na steno.
- Prepričajte se, da je enota izklopljena in brez elektricnega napajanja, preden jo namestite. V nasprotnem primeru lahko pride do elektricnega udara.

K部件 stenskega nosilca

Priročnik za namestitev na steno

Držalo vijaka Vijak
Stenskega nosilca

1. Priročnik za namestitev na steno postavite ob povrsino stene.

2. Priročnik za namestitev na steno mora biti poravnano.

3. Ce je televizor pritrjen na zid, zvočnik Soundbar namestite vsaj 5 cm pod televizorjem.

1. Sredinski crto Prirocnik za namestitev na steno poravnajte s sredino televizorja (ce zvochnik Soundbar namešcate pod televizor) in s trakom namestite Prirocnik za namestitev na steno na steno.

2. Če zvočnika ne namescate pod televizor, Sredinsko Črto postavite na sredino območja namestitve.

1. Skozi sredino slik B-TYPE na vsaki strani vodila potisnite konico pisala ali svincnika, da označite luknji za podporna vijaka, nato Priročnik za namestitev na steno odstranite.

1. Z vrtalno krono ustrezne velikosti pri vsaki oznaki v steni izvirtajte luknjo.

2. Ce oznaki ne ustrezata položajem vijakov, morate pred vstavitvijo podpornih vijakov v luknji vstaviti ustrezni vijačni ali stenski sidri. Če uporabljate vijačni ali stenski sidri, se prepričajte, da sta luknji, ki jih boste izvirtali, dovolj veliki za sidri, ki ju boste uporabili.

3. Vijak (ni prilozen) potisnite skozi Drzalo vijaka in nato oba vijaka cvrsto privijte v luknj o podpornega vijaka.

1. Na spodnji del zvočnika Soundbar z dvema Vijakoma (2) pravilno namestite Dva stenska nosilca (2).

Pri namestitvi zagotovite, da so obesalni deli Stenskih nosilcev na zadnji strani zvočnika Soundbar.

1. Zvočnik Soundbar namestite s priloženimi Stenskimi nosilci, tak do stenski nosilec obesite na Držala vijakov na steni.

1. Zvočnik Soundbar potisnite dol, kot je prikazano spodaj, tak do se Stenski nosilci varno zasidrajo na Vijake nosilca.

Vijake nosilca vstavite v sirok (spodnji) del Stenskih nosilcev, nato pa Stenske nosilce potisnite navzdol, da se Stenski nosilci varnozasidrajo na Vijake nosilca.

10 POSODOBITEV PROGRAMSKE OPREME

Samsung bo morda v prihodnje nudil posodobitve za strojno opremo sistemasoundbar.

Če je na voljo posodobitev, lahko strojno opremo posodobite takto, da napravo USB, v kateri je shranjena posodobitev strojne opreme, priključite v vrata USB na zvočniku Soundbar.

Za več informacij o prenosu posodobitvenih datotek pojdite na splletno mesto Samsung Electronics (www.samsung.com Support). Nato izberite vrsto izdelka ali vnesite številko modela svojega zvočnika ter izberite možnost Programska oprema in aplikacije in nato še Prenosi. Imena možnosti se lahko razlikujejo.

Postopek posodobitve

Pomembno: Posodobitev funkcije izbriše vse uporabniske nastavitve. Priporočamo, da si zabeležite svoje nastavitve, da jih boste lahko po posodobitvi preprosto ponastavili. Upoštevajte, da posodobitev vdelane programske opreme ponastavi tudi povezavo z globokotonskim zvočnikom.

1. Prikljucite kljucek USB na prikljucek USB na računalniku.
   Pomembno: Prepričajte se, da na ključku USB ni nobenih glasbenih datotek. Če so na ključku glasbene datotek, posodobitev vdelane programske opreme morda ne bo uspela.
2. Pojdite na splte no mesto Samsung (samsung.com) Izberite Vnesite stevilko modela in vnesite stevilko modela svojega zvočnika Soundbar. Izberite Priročniki in prenosi in prenesite datoteko z najnovejso programsko opremo.
3. Shranite preneseno programsko opremo na ključek USB in izberite možnost «Razsrì sem«, da razsrìte mapo.
4. Izklopite zvočnik Soundbar in v vrata USB prikljucite ključek USB s posodobitvijo programske opreme.
5. Vklopite Soundbar in spremenite vir v način «USB«. V 3 minutah se prikaže «UPDATE« in posodobitev se začne.
6. Soundbar se po končani posodobitvi izklopi (ali pa ga izklopite takto, da pritisnete gumb

(Vklop)). Pritisnite gumb na daljinskem upravljalniku in ga držite 5 sekund.

Na zaslonu se prikaze INIT, Soundbar pa se izklopi. Posodobitev je koncana.

• Ta izdelek vsebuje funkcjio DUAL BOOT.
  Če se vgrajena programska oprema ne posodobi, jo lahko znova posodobite.

• Obnovite nastavitve v zvočniku Soundbar.

Če se sporočilo UPDATE ne pojaví

1. Izklopite zvočnik Soundbar, izvlecite in nato v vrata USB zvočnika Soundbar znova prikljucite napravo za shranjevanje USB, ki vsebuje posodobitvene datoteke.
2. Napajalni kabel zvočnika Soundbar izvlecite, ga ponovno priključite in vklopite zvočnik Soundbar.

OPOMBE

• Posodobitev vgrajene programske oprememorda ne bo pravilno delovala, ce so v napraviza shranjevanje USB shranjene zvočnedatoteke, ki jih podpira zvočnik Soundbar.
• Med namestitvijo posodobitev ne izklopite napajanja ali odstranite naprave USB.
• Po koncu posodobitve se uporabniška nastavitev v zvočniku Soundbar inicializira, da lahko ponastavite svoje nastavitve. Priporoćamo, da si nastavitve zapišete, da jih boste po posodobitvi lahko preprosto ponastavili.

Posodobitev vgrajene programske opreme ponastavi tudi povezavo globokotonskega zvočnika.

Če se povezava z globokotonskim zvočnikom
po posodobitvi ne vzpostavi znova
samodejno, si oglejte stran 6.

Če posodobitev programske opreme ni uspešna, preverite, ali je ključek USB okvarjen.

• Uporabniki operacikskega systemd Mac OS morajo pri formatiranju naprave USB uporabiti obliko MS-DOS (FAT).
• Posodobitev prek vmesnika USB morda ne bo na voljo, odvisno od proizvajalca naprave za shranjevanje USB.

11 ODPRAVLJANJE NAPAK

Preden zaprosite za pomoč, preverite spodnje.

Enota se ne vklopi.

Ali je napajalni kabel Čvrsto priključen na zidno vticnico?

Izkljucite in znova prikljucite napajalni kabel na vidno vtičnico, da preverite, ali je Čvrsto prikljucen.

Ko pritisnem gumb, funkcija ne deluje.

Je v zraku stična elektrika?

Izvlecite elektricni kabel in ga znova prikljucite.

V načinu BT prihaja do prekinitev zvoka.

Oglejte si razdelke o povezavah Bluetooth na straneh 11 in 16.

Ni zvoka.

Je vklopljena funkcija Nemo?

Pritisnite gumb (Nemo), da jo preklicete.

Je glasnost nastavljena na majnižjo?

Daljinski upravljalnik ne deluje.

So baterije iztrošene?

Zamenjajte jih z novimi.

Je razdalja med daljinskim upravljalnikom in glavno enoto zvočnika Soundbar prevelika?

Daljinski upravljalnik priblizajte glavn i enoti zvočnika Soundbar.

Rdeča lučka LED na globokotonskem zvočniku utripne, zvočnik pa ne predvaja zvoka.

Ta težava se lahko pojavi, Če globokotonski zvočnik ni povezan z glavno enoto zvočnika Soundbar.

Poskusite znova povezati globokotonski zvočnik. (Oglejte si stran 6.)

Globokotonski zvočnik opazno hresci in vibrira.

Poskusite prilagoditi vibriranje globokotonskega zvočnika.

Za nastavitev ravni (glasnosti) globokotonskega zvočnika premaknite gumb WOOFER naprej ali nazaj. (na -12 ali -6 do +6)

12 LICENCA

DOLBY

AUDIO

Čeželite poslati povpRAsevanja in zahteve glede odprtih virov, podjetju Samsung pošljite e-posto ([e-mail]).

14 POMEMBNO OBVESTILO O SERVISIRANJU

• Slike in ilustracije v tem uporabniškem priročniku so samo informativne in se lahko razlikujejo od dejanskega videza izdelka.
  V naslednjih primerih vam lahko zaračunamo administrativne stroške:

(a) e na domPoklicete serviserja in se izkaze, da izdelek niPokvarjen (kar pomeni, daniste prebrali tega uporabniškega priročnika);
(b) Če napravo prinesete na servis in se izkaže, da niPokvarjena (kar pomeni, da niste prebrali tega uporabniškega priročnika).

• O znesku administrativnih stroškov vas bom obovestili pred začetakom dela na izdelku oz. pred obiskom na domu.

15 SPECifikACije IN VODNIK

Tehnicelastnosti

Ime modela HW-T450
USB 5V/0,5A
Teža 1,5 kg
Mere (Š x V x G) 860,0 x 54,0 x 74,0 mm
Območje obratovalne temperature +5°C do +35°C
Območje obratovalne vlažnosti 10% ~ 75%
OJACEVALNIK Nazivna izhodna moč	35W x 2, 6 OHM
Podprte oblike zapisa za predvajanje (Zvok DTS 2.0 se predvaja v obliki DTS.)	LPCM 2ch, Dolby Audio™ (podpira Dolby® Digital), DTS
IZHODNA MOČ BREZŽICNE NAPRAVE Najveća oddajna moč vmesnika BT Najveća oddajna moč vmesnika SRD	100 mW pri 2,4-2,4835 GHz 25 mW pri 5,725-5,825 GHz
Ime globokotonskega zvočnika PS-WT45T
Teža 4,3 kg
Mere (Š x V x G) 181,5 x 343,0 x 272,0 mm
OJACEVALNIK Nazivna izhodna moč 130W
IZHODNA MOČ BREZŽICNE NAPRAVE Najveća oddajna moč vmesnika SRD	25 mW pri 5,725-5,825 GHz
Skupna poraba v stanju pripravljenosti (W)	2,0W
Bluetooth Način deaktivacije vrat	Če Želite izklopiti funkcjio Bluetooth Power, pritisnite in več kot 5 sekund držite gumb SOUND MODE.

OPOMBE

• Podjetje Samsung Electronics Co., Ltd. si pridržuje pravico do spremembe tehnicih podatkov brez vnaprejsnega bvestila.

• Podatki teže in dimenzije so približni podatki.

• Družba Samsung Electronics izjavlja, da je ta oprema skladna z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem splenet nem naslovu: http://www.samsung.com pojdite v razdelek Podpora > Iskanje podpore za izdelek in vnesite ime modela. To opremo je mogoče uporabljati v vseh državah EU.

[Ustrezno odstranjevanje baterij v tem izdelku]

(velja za države z locenimi sistemi zbiranja)

Ta oznaka na bateriji, v navodilih ali na embalazi pomeni, da baterij v tem izdelku ob izteku njihove ziviljenjske dobe ni dovoljeno odstraniti skupaj z ostalimi gospodinskimi opadki. Oznake za kemijske elemente Hg, Cd ali Pb pomenijo, da baterija vsebujeŽivo srebro, kadmij ali svinec v količinah, ki presegajo referencingne nivoje v direktivi ES 2006/66.

Če baterije niso ustrezno odstranjene, lahko tovrstne snovi škodujejo zdravju ljudi oziroma okolju. Da bi zašcitili naravne vire in vzpodbujali ponovno uporabo materialov, baterije ločite od ostalih odpadkov in jih oddajte na predvidenih lokalnih zbirnih reciklažnih mestih.

Ustrezno odstranjevanje tega izdelka (odpadna elektricna & elektronska oprema)

(velja za države z locenimi sistemi zbiranja)

Oznaka na izdelku, dodatni opremi ali dokumentaci j pomeni, da izdelka in njegove elektronske dodatne opreme (npr. elektricnega polnilnika, slusalk, kabla USB) ob koncuŽivljenjske dobe ni dovoljeno odvreci med gospodinjske opadke. Te izdelke ločite od drugih vrst odpadkov in jih odgovorno predajte v recikliranje ter tak zo podbudite trajnostno vnovično uporabo materialnih virov. Tako boste preprečili morebitno tveganje za okolje ali zdravje lijudi zaradi nenadzorovanega odstranjevanja odpadkov. Uporabniki v gospodinjstvih naj se za podrobnosti o tem, kam in kako lahko te izdelke predajo v okolju prijazno recikliranje, obrnejo na trgovino, kjer so izdelek kopili, ali na krajevni upravni organ.

Poslovni uporabniki raj se obrnejo na dobavitelja in preverijo pogoje kupne pogodbe. Tega izdelka in njegove elektronske dodatne opreme pri odstranjevanju nidovoljeno mešati z drugimi gospodarskimi odpadki.

Za informacije o okoljski zavezanosti podjetja Samsung in regulativnih obveznostih za ta izdelek, kot so uredba REACH, direktiva WEEE ali predpis i baterijah, obišcite: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.ht
