Marca	Zanussi
Modello	ZHT921W
Tipo di prodotto	Cappa aspirante
Utilizzo	Domestico, per eliminare gli odori di cottura
Distanza di sicurezza minima	650 mm tra il piano di cottura e la cappa
Diametro del condotto di evacuazione	120 mm minimo
Alimentazione elettrica	220-240 V, 50 Hz (classe I, messa a terra obbligatoria)
Illuminazione	Lampadina LED 4 W, attacco E14, 220-240 V
Dimensioni della lampadina	107 x 37 mm
Numero di velocità	3 velocità (spento, bassa, media, massima)
Filtro antigrasso	Non lavabile, da sostituire ogni 2 mesi
Filtro al carbone attivo	Non lavabile né rigenerato, da sostituire ogni 4 mesi (o più spesso in base all'uso)
Pulizia esterna	Panno umido e detergente liquido neutro
Protezione per bambini	Non adatto a bambini di età inferiore a 8 anni senza supervisione
Istruzioni di sicurezza	Non fiammeggiare mai sotto la cappa, sorvegliare le friggitrici, non utilizzare con condotti di camino
Evacuazione dell'aria	Non evacuare in un condotto utilizzato per fumi di combustione
Cavo di alimentazione	Deve essere sostituito dal produttore o da un servizio autorizzato in caso di danni
Installazione elettrica	Interruttore bipolare con apertura dei contatti di almeno 3 mm
Peso	Circa 8 kg (stima)
Garanzia	Fare riferimento al servizio post-vendita Zanussi

Domande frequenti - ZHT921W ZANUSSI

Qual è la distanza di sicurezza minima tra il piano di cottura e la cappa ZHT921W?

La distanza di sicurezza minima è di 650 mm. Se le istruzioni del piano di cottura a gas specificano una distanza maggiore, questa prevale.

Posso usare la cappa con un fornello a gas?

Sì, ma è necessario garantire una ventilazione sufficiente della stanza per evitare il ritorno dei gas di combustione. La cucina deve avere un'apertura verso l'esterno.

Come pulire la cappa ZHT921W?

Prima di qualsiasi pulizia, spegnere e scollegare l'apparecchio. Pulire l'esterno con un panno umido e un detergente liquido neutro. Non utilizzare prodotti abrasivi.

I filtri della cappa sono lavabili?

No. Il filtro antigrasso non può essere lavato e deve essere sostituito ogni 2 mesi. Il filtro al carbone attivo non può essere né lavato né rigenerato e deve essere sostituito ogni 4 mesi (o più spesso in caso di utilizzo intensivo).

Come cambiare la lampadina della cappa?

La lampadina è un LED da 4 W con attacco E14, tensione 220-240 V. Scollegare l'apparecchio prima di sostituire la lampadina. Seguire le istruzioni del manuale per accedere al vano.

Cosa fare se il cavo di alimentazione è danneggiato?

Non utilizzare l'apparecchio. Il cavo deve essere sostituito dal produttore, dal suo servizio post-vendita o da un tecnico qualificato per evitare il rischio di scosse elettriche.

Posso evacuare l'aria della cappa in un condotto del camino?

No, è vietato collegare la cappa a condotti del camino utilizzati per l'evacuazione dei fumi di combustione (caldaie, camini, ecc.). Utilizzare un condotto dedicato.

La cappa può essere utilizzata da bambini?

Questo apparecchio può essere utilizzato da bambini di 8 anni e più sotto supervisione. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.

Quali sono le velocità disponibili sulla cappa ZHT921W?

La cappa dispone di 3 velocità: spento (motore off), velocità minima (per un ricambio d'aria permanente silenzioso), velocità media (per un uso normale) e velocità massima (per forti emissioni di vapore).

Cosa fare in caso di malfunzionamento?

Consultare prima il manuale per le soluzioni di base. Se il problema persiste, contattare il servizio post-vendita Zanussi autorizzato. Non tentare di riparare l'apparecchio da soli.

MANUALE UTENTE ZHT921W ZANUSSI

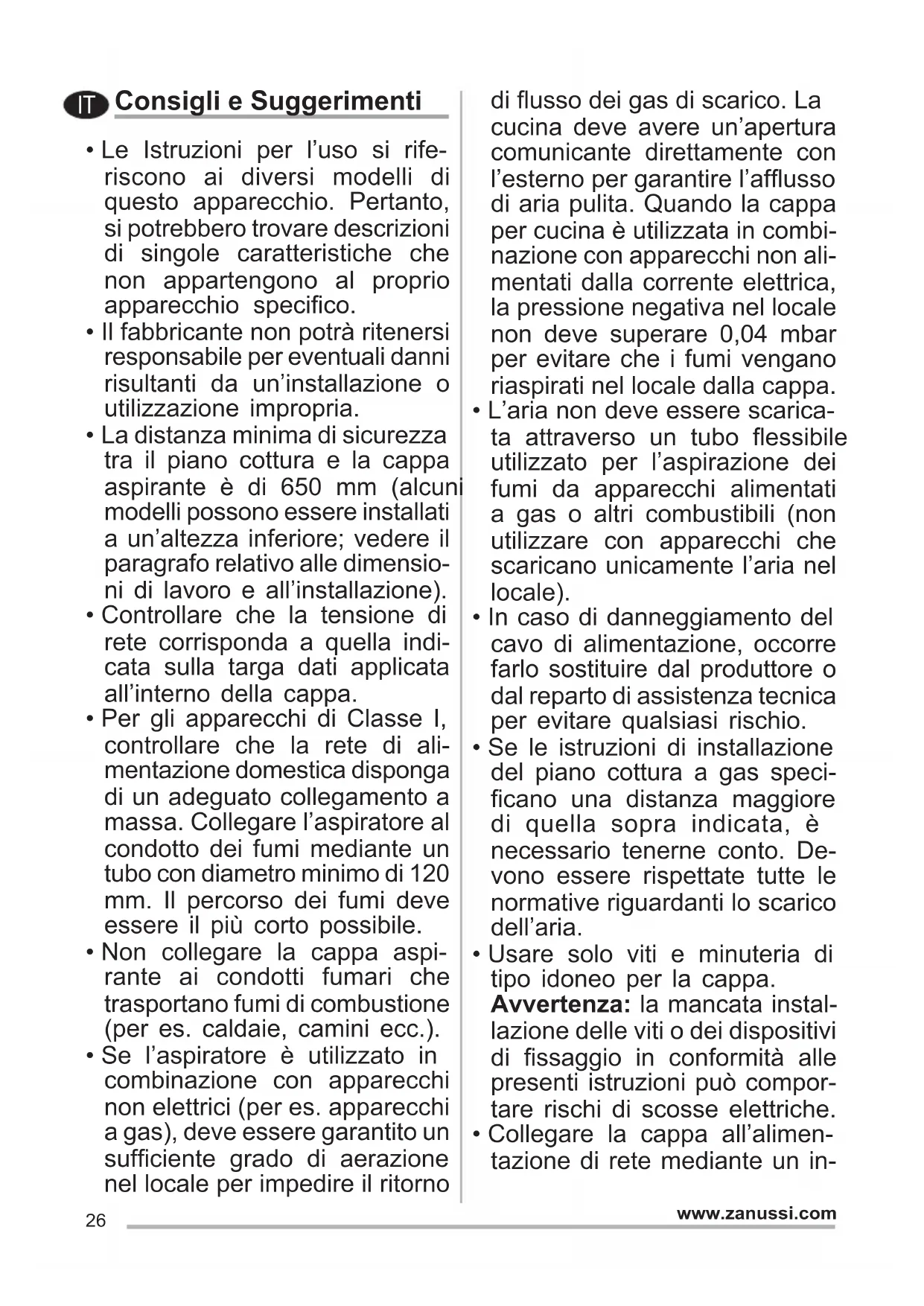

IT Consigli e Suggerimenti

• Le istruzioni per l'uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appartengono al proprio apparecchio specifico.
• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa. Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa. Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile. Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).
• Se l'aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno

di flusso dei gas di scarico. La cucina deve avere un'apertura comunicante direttamente con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.

• L'aria non deve essere scaricata attraverso un tubo flessibile utilizzato per l'aspirazione dei fumi da apparecchi alimentati a gas o altri combustibili (non utilizzare con apparecchi che scaricano unicamente l'aria nel locale).
• In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio.
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopraindicata, è necessario tenerne conto. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Usare solo viti e minuteria di tipo idoneo per la cappa.

Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

• Collegare la cappa all'alimentazione di rete mediante un in

terruttore bipolare con distanza tra i contatti di almeno 3 mm.

Uso

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori della cucina. Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata. Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costantemente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.
• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché siano attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.
• Questo apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite da una persona responsabile della loro incolumità.
• ATTENZIONE: le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura.

Manutenzione

• Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuisce a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.
• Spegnere o scollegare l'apparecchio dalla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
• Pulire e/o sostituire i filtri dopo

il periodo di tempo specificato (pericolo di incendio).

• "Vi è il rischio di incendio se la pulizia non viene effettuata secondo le istruzioni".

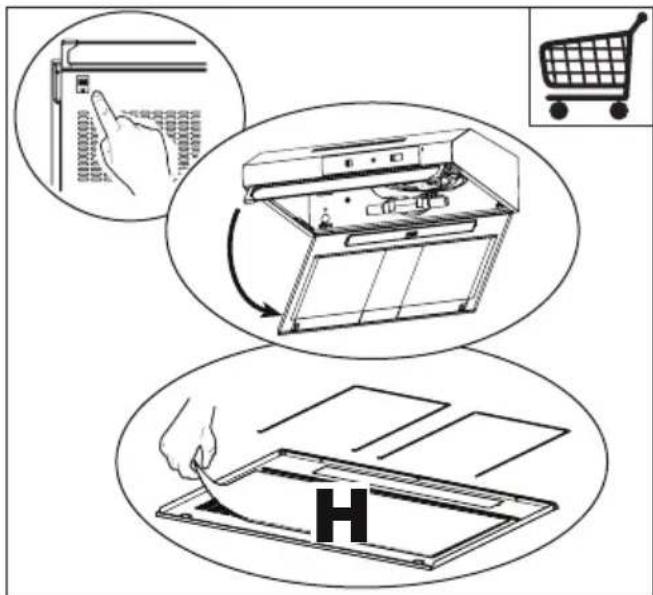

• Non è lavabile e non è rigenerabile: va sostituito dopo circa 2 mesi di utilizzo o più frequentemente, per un uso particolarmente intenso (H).

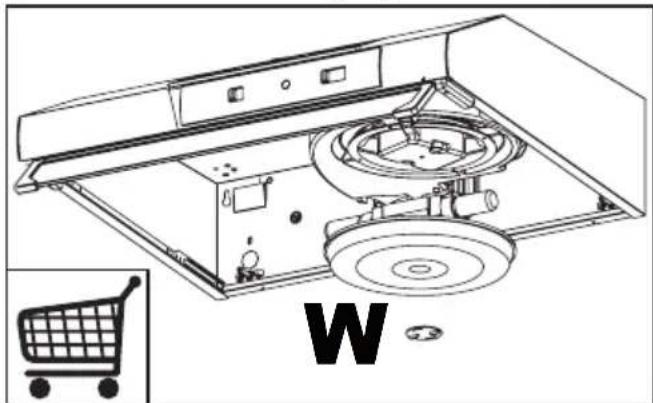

• Il filtro al carbone attivo non è lavabile né rigenerabile e deve essere sostituito dopo circa 4 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso (W).

• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.

Comandi

L Luci		Accende e spegne l'Ilmpianto di Illuminazione.
V Velocità Determinata la velocità di esercizio: 0. Motore Off. 1. Velocità minima, adatta ad un ricambio d'aria continuo particolamente silenzioso,in presenza di pochi vapori di cottura. 2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro. 3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura,anche per tempi prolongati.

e

Illuminazione

Lampada	Assorbimento (W) Attacco	Voltaggio (V)	Dimensione (mm) Codice	ILCOS
	4 E14 220 -	240 107 x 37	DRBB/F-4-220-240-E14-	35/100
