MANUALE UTENTE VS07G2031 SIEMENS

Istruzioni per l'uso

Gebruiksaanwijzing

Brugsanvisning

Bruksanvisning

Bruksanvisning

Käytöohje

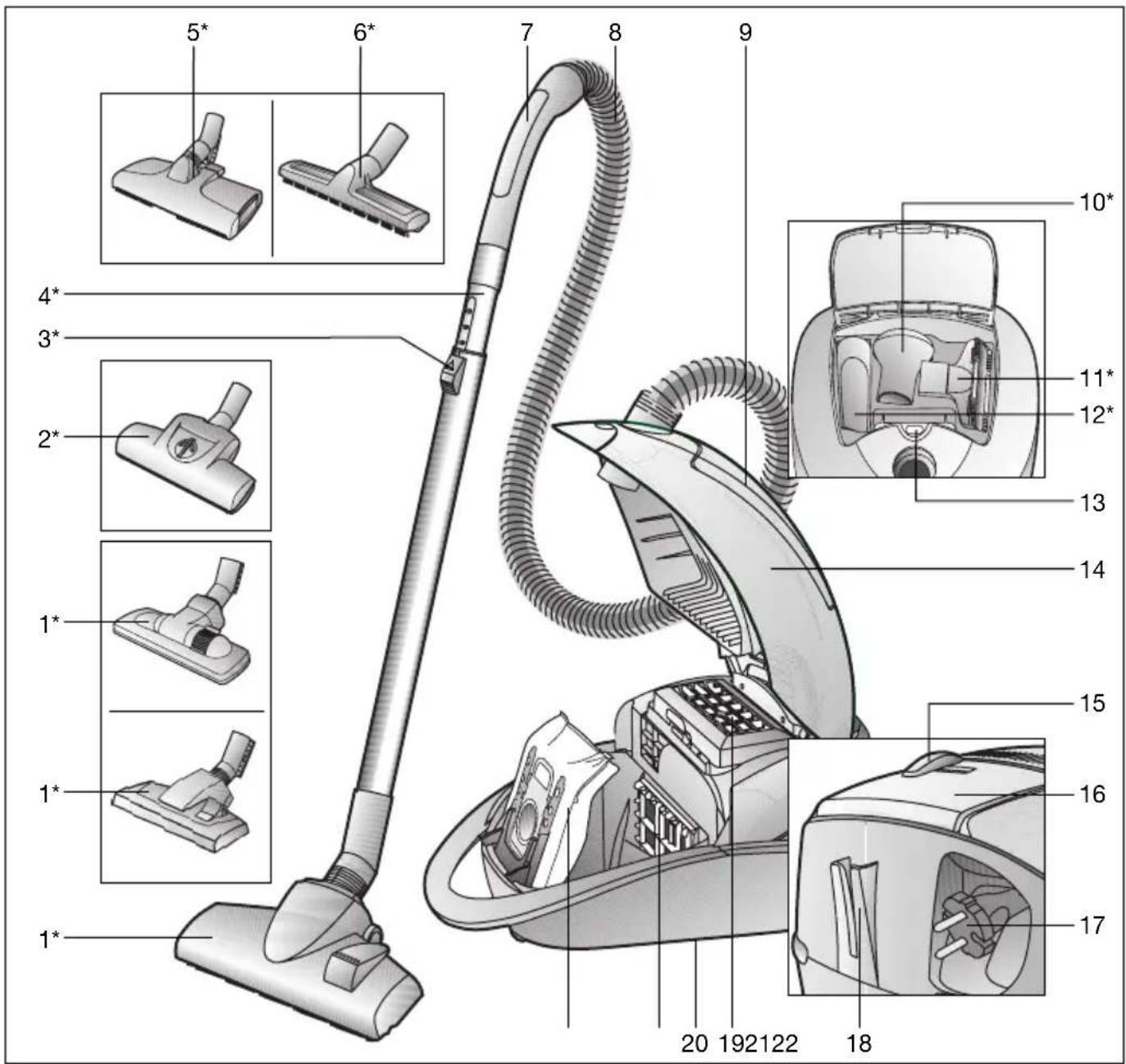

1 Spazzola commutabile per pavimento
2 Turbospazzola
3 Tasto di sbloccaggio
4 Tubo telescopic
5 Spazzola per pavimenti duri Polymatic
16 Spazzola per pavimenti duri*
7 Impugnatura del tubo flessible
8 Tubo flessibile di aspirazione
9 Vano per accessori
10 Pennello per mobili
11 Bocchetta per cuscini
13 Bocchetta per giunti
13 Display di sostituzione del filtro

14 Coperchio
15 Regolatore elettronico della potenza a scorrimento
16 Tasto On/Off
17 Cavo di collegamento alla rete elettrica
18 Supporto ausiliario di parcheggio
19 Filtro d'igiene
20 Strumento ausiliario di stazionamento (sul lato inferiore dell'apparecchio)
21 Filtro di protezione del motore
22 Sacchetto filtro MEGAfilt®SuperTEX

*a seconda della specifica dotazione

it

Conservare le istruzioni per l'uso.
In caso di cessione dell'aspirapolvere a terzi, si raccomanda di consegnare ancche le istruzioni per l'uso.

Utilizzo conforme

Questo aspirapolvere è destinato esclusivamente all'utilizzo in ambito domestico e non è adatto per uso industriale.

Utilizzare l'aspirapolvere sostanto casi come indicato delle presenti istruzioni per l'uso.

Il costruttore non assume alcuna responsabilità per gli eventuali danni causati da un utilizzo non conforme o errato.

Si raccomanda pertanto di osservare scrupolosamente le seguenti avventenze.

L'aspirapolvere cui essere utilizzato esclusivamente con:

• Sacchetto filtro originale MEGAfilt®SuperTEX
• Parti di ricambio, accessori o accessori speciali originali

L'aspirapolvere non è adatto all'uso nei seguenti casi:

• aspirazione di polvere su persono o animali
  ■ aspirazione di:

• insetti e piccole creature

• sostenze nocive, oggetti affiliati, materiali caldi o incandescenti
• sostanje umide o liquide
• materiali e sostanze inflammabili o esplosee.

Norme di sicurezza

Questo aspirapolvere è conforme alle regole tecniche riconosciute e alle normede sicurezza in vigore.

Si conferma la conformità con le seguenti direttive europee: 89/336/CEE (emendra attraverso le normative RL 91/263/CEE, 92/31/CEE e 93/68/CEE).73/23/CEE (emendraattraverso la normativa RL 93/68/CEE).

• Collegare eMETTERE in funzione I'aspirapolvere solo conformmente a quanto riportato sulla targhetta di identificazione.
  Non utilizzato mai l'aspirapolvere alla sacchetto filtering MEGAfilt®SuperTEX. => l'apparecchio vu o tessere danneggiato!
  I bambini possono usare l'aspirapolvere除去么，soverglianza di un adulto.
  Non tenere l'impugnatura, le spazzole e il tubo in prossimità della testa. => pericolo di lesioni!
  Nonutilizzare il cavo di collegamento alla rete elettrica per trasportare l'aspirapolvere.
  In caso di uso prolongato dell'apparecchio, estrarre completeness il cavo di collegamento alla rete elettrica.
  Per staccare l'apparecchio alla rete, non tirare il cavo di collegamento, bensi disinserire semplicamente il connettore.
  Non far passare il cavo di collegamento alla rete elettrica su bordi affiliati non piegarlo.
  Staccare la spina alla rete prima di effettuare lavori a livello dell'aspirapolvere.
  Non mettere in funzione l'aspirapolvere qualora esse sia danneggiato. In caso di anomalia, staccare la spina alla rete.

it

Le riparazioni e le sostituzioni dei componenti dell'aspirapolvere devono essere effettuate esclusivamente da personale autorizzato del servizio di assistenza technique.
Proteggere l'aspirapolvere dal maltempo, dall'umidità e dalle fonti di calore.
Non utilizzato l'aspirapolvere per aspirare calcinacci e i residui delle operazioni di perforazione => quello cui quacare il danneggiamento dell'apparecchio.
Disattivare l'apparecchio quando non lo si usa.
Gli apparecchi dismessi devono essere resi immediatamente inutilizzabili, per essere poi smaltiti in conformità alle normative vigenti in materia.
Per motivi di sicurezza, gli aspirapolvere con una potenza di 2000 W e superiore sono dotati di un dispositivo antisurriscaldamento. Nel caso in cui si verificchi un blocco e l'apparecchio si surriscaldi, quest'ultimo si disattiva automaticamente. Staccare la spina e accertarsi che la spazzola del tubo di aspirazione o il tubo flessibile non siano otturati o non sia necessario sostituire il filtrto.

Dopo ave eliminato l'anomalia insorta, lasciare raffreddare l'apparecchio almeno per un'ora. Soltanto successivamente sare nuovamente possibile utilizzato.

Avverenze per lo smaltimento

Imballaggio

L'imballaggio protege l'aspirapolvereda eventuali danni durante iltrasporto. Esso è costituito da materiali noninquinanti e più pertanto essere riciclato.Provvedere allo smaltimento dei materialidi imballaggio non più necessaririvolgendosi ai centri di raccolta per ilsystema di riciclaggio "Punto verde".

Apparecchi dismessi

Gli appearecchi dismessi contengono
ancora molteplici materiali preziosi.
Si consiglia pertanto di restituire il
proprio appearecchio dismesso al proprio
rivenditore o ad un centro di riciclaggio.
Per informazioni sulle modalità del
riciclaggio, rivolgersi al proprio
rivenditore o all'amministrazione
comunale della propria città.

■ Attenzione

• L'apparecchio deve essere collegato a una sola presa, la quale deve essere dotata di una protezione non inferiore a 16 A! Se il dispositivo di sicurezza scatta al momento di attivazione dell'apparecchio, la causa cui essere dovuta al fatto che altri apparecchi con elevata potenza allacciata sono stati forse collegati contemporaneamente allo stesso circuito.

Per evitare che il fusabile scatti, è sufficiente impostare il livello di potenza minimo prima di attivare l'apparecchio e selezionare quando solo successivement un livello superiore.

Aprière le pagine illustrate!

Prima di utilizzato l'apparecchio per la primaolta

Figura

1\*

Collegare e fissare l'impugnatura al tubo flessibile di aspirazione.

Messa in funzione

Figura 2

a) Inserire il tronchetto di aspirazione nell'apertura di aspirazione

b)Quando si stacca il tubo flessibile di aspirazione, premere i tasti di sbloccaggio ed estrarre quindi il tubo flessibile.

Figura 3\*

a) Spingere l'impugnatura nel tubo telescopico. Per separare i componenti, ruotare leggermente l'impugnatura ed estrarla dal tubo.

b)Spingere I'impugnatura nel tubo telescopico fino a farla innestare in posizione. Per sbloccare, premere la bussola di sblocco e rimuovere I'impugnatura.

Figura 4\*

a) Inserire il tubo telescopico nel raccordo della spazzola per pavimenti. Per separare i componenti, ruotare leggermente il tubo ed estrarlo alla spazzola per pavimenti.
b) Spingere il tubo telescopico nel raccordo della spazzola per pavimenti fino a farlo innestare in posizione. Per sbloccare, premere la bussola di sblocco e rimuovere il tubo telescopico.

Figura 5\*

Azionando il tasto di sbloccaggio nella direzione individata alla freccia, sbloccare il tubo telescopico e impostare la lunghezza desiderata.

Figura 6

Afferrare il cavo di collegamento alla rete elettrica a livello della spina, estrarlo fino a ottener la lunghezza desiderata e collegare quindi la spina alla presa.

Figura 7

Attivare l'aspirapolvere azionando il tasto di On/Off nel senso indicato alla freccia.

Figura 8

Azionando il regolatore elettrico della potenza a scorrimento, è possible impostare in modo progressivo la forza di aspirazione desiderata.

Aspirazione

Figura 9

Regolazione della spazzola per pavimento:

Per la pulizia di tappeti e di moquette
Per la pulizia di pavimenti duri = >

Turbospazzola

Se l'apparecchio è dotato di una turbospazzola,fare riferimento alle avventenze in merito all'utilizzo e alla manutenzione contenute nelle istruzioni per l'uso allegate.

Spazzola per pavimenti duri Polymatic Se il vostro apparecchio è dotato di una spazzola per pavimenti duri Polymatic, troverete leindicazioni per l'utilizzo e la manutenzione nelle istruzioni per l'uso allegate.

Figura

10\*

Uso dell'aspirapolvere con gli accessori (da applicare sulla impugnatura o sul tubo di aspirazione, in funzione delle proprie specifiche esigenze).

a) Spazzola per giunti
Per la pulizia degli angoli e delle giunzioni.
b) Spazzola per cuscini
Per la pulizia di mobili imbottiti, tende, ecc.
c) Pennello per mobili
Per la pulizia di cornici di quadri, libri, mobili delicati, ecc.
d) Spazzola per pavimenti duri
Per la pulizia di pavimenti duri (piastrelle, parquet, ecc.)

Figura 11

Gli accessori di piccole dimensioni che non vengono utilizzati possono essere riposti al di fatto del coperchio dell'apparecchio.

Figura 12

Durante brevi pause è possibile utilizzare lo supporto ausiliario di parcheggio situato sul lato posteriori dell'apparecchio, dopo averlo disattivato.

A tale scopo, insere il gancio della spazzola per pavimenti nell'apposita fessura sul lato posteriore dell'apparecchio.

Dopo aver terminato la pulizia

Figura 13

staccarelaspina.
- Tirare leggermente il cavo di collegamento alla rete elettrica e rilasciarlo (il cavo si arrotola automaticamente).

Figura 14

Per depositare e trasportare

l'apparecchio è possibile utilizzato lo strumento ausiliario di stazionamento sul lato inferiore dell'apparecchio.

Posizione l'apparecchio verticalmente.
Inserire il gancio della spazzola per pavimento nell'apposita fessura sul lato inferiore dell'apparecchio.

Sostituzione del filtro

Sostituzione del sacchetto filtro

Figura 15

Se, quando si solleva la spazzola dal pavimento a massima potenza aspirante, il display di sostituzione del filtro sul coperchio è completamente giallo, è necessario sostuire il sacchetto filtrò,anche nel caso in cuiesso non sia allafrica del tutto pieno. In quello caso è il tipo di materiale containuto a renderere necessaria la sostituzione.

La spazzola, il tubo di aspirazione e il tubo flessibile non devono essere intasati; in caso contrario, il display di sostituzione del filtrò potrebbe scattare.

Figura 16

Apriere il coperchio azionando la leva di chiusura nel senso indicate alla freccia.

Figura 17

a) Chiudere ed estrarre il sacchetto filtrato MEGAfilt®SuperTEX azionando la linguetta di chiusura.
b) Inserire un nuovo sacchetto filtrò MEGAfilt®SuperTEX sul supporto e chiudere il coperchio del vano di raccolta dello sporco.

■ Attenzione: il coperchio si chiude solo
-ippo che è stato inserto il sacchetto...,滤ro MEGAfilt*SuperTEX.

Sostituzione del filtro di protezione del motore

Quando si deve effettuare la sostituzione: per agli nuova confezione del filtro di ricambio

(al massimo agli 5 sacchetti di spolvero).

Figura 18

Apriere l coperchio del vano di raccolta dello sporco (cfr. Figura 16).
Estrarre il portafiltro nel senso indicatea alla freccia e ribaltarlo
Smaltire il filtro di protezione del motore e inseire un nuovo filtro di protezione del motore.
- Chiudere il portafiltro, inserirlo nuovamente nell'apparecchio e chiudere il coperchio del vano di raccolta dello sporco.

Sostituzione del microfiltro igiene

Ilhetto va sostituito quando si inizia una nuova confezione di sacchetti fatto di ricambio

Figura 19*

Apriere l coperchio del vano di raccolta dello sporco (cfr. Figura 16)
- Premendo la linguetta di chiusura nel sensoindicato alla freccia, sbloccare il portafiltro.
- Estrarre la schiuma del filtro e il microfiltrto igiene. Applicare un nuovo microfiltrto igiene e la schiuma del filtro sull'apposto portafiltrto.
Montare il portafiltro sull'apparecchio e farlo innestare in posizione.

Sostituzione del microfiltro a carbone attivo

Se l'apparecchio è dotato di un microfiltro a carbone attivo, quello filtro delve essere sostituito agli sei mesi.

Figura 20\*

Apriere l coperchio del vano di raccolta dello sporco (cfr. Figura 16).
Sbloccare il portafiltro azionando la leva di chiusura nel sensoindicato alla freccia.
Rimuovere il microfiltro a carbone attivo.
- Montare il nuovo microfiltro a carbone attivo.
- Montare il portafiltro sull'apparecchio e farlo innestare in posizione.

*a seconda della specifica dotazione

Sostituzione del filtro Hepa

Se l'apparecchio è dotato di unrello Hepa,\ esoello devese essere sostituito una volta\ all'anno.

Figura 21*

Apriere il coperchio del vano di raccolta dello sporco (cfr. Figura 16)
Premendo la linguetta di chiusura nel sensoindicato alla freccia, sbloccare il filtrhe Hepa ed estrarlo dall'apparecchio. (cfr. Figura 20)
- Montare il nuovo filtro Hepa e farlo innestare in posizione.

Dopo aver aspirato piccole particelle di polvere, pulire il filtro di protezione del motore battendolo leggermente e, se necessario, sostuire il microfiltro igiene, il filtro a carbone attivo o il filtrlo HEPA.

Manutenzione

Prima di qualunque operazione di pulizia dell'aspirapolvere, è necessario disattivarlo e staccare la spina.

L'aspirapolvere e gli accessori in materiale plastico possono essere puliti con un normale detergente per plastica.

Non utilizzato abrasivi né detergenti per superfici in vetro o detergenti universali. Non immershere mai l'aspirapolvere nell'acqua.

Il vano di raccolta dello sporco più essere pulito con un altre aspirapolvere o semplicitamente mediante un panno/pennello asciutto.

Con riserva di modifiche tecniche

Accessorispeciali

Confezione filtri di ricambio VZ52AFGXL

Conteno:

5 filtr di ricambio MEGAft Super TEX con dispositivo di chiusura
1 Microfiltro igiene

Tip GXL

Filtro tessile (filtro permanente) VZ10TFG

Filtro riciclabile con chiusura con velcro.

Filtro HEPA (classe H12) VZ152HFB

Consigliato per gli allergici. Per avere aria di scarico extremamente pura.

Da sostituire una volta all'anno (cfr Figura 21)

Microfiltr o a carbone attivo VZ193MAF

Abbinamento di microfiltro e Filtering a carbone attivo Impedisce la formazione di odori sgradevoli per lunghi periodi di tempo. Sostituire agli sei mesi.

Sostituire il supporto del filtro a carbone con il supporto del microfiltrto.

Attenzione!

L'abbinamento "filtro Hepa" + "Microfiltrto a carbone attivo" non è possibile.

Spazzola TURBO-UNIVERSAL®VZ102TBB

Per spazzolare e aspirare in una sola operazione. Ideale per i tappeti aello corto e per le moquette, nonché per tutti i tipi di rivestimenti. E' particolarmente adatta per aspirare i peli persi dagli animali. L'azionamento del rullo della spazzola ha luogoattraverso la corrente di aspirazione dell'aspirapolvere. Non è necessario stabilire un collegamento elettrico.

O aspiradorso podeserutilizzatocom:

Vä rugam sā aveṭi in vedere

BSH Elettrodomestici SpA

Via.M.Nizzoli 1

20147 MILANO MI

Tel.: [phone]

Fax: [phone]

Numero verde 800.018346

KZ Kazakhstan

Kombitechnozentr Ltd.

Shewchenko 147B

0480096 Almaty

Tel.: [phone]

Fax: [phone]

LB Libanon

Teheni, Hana & Co.

P.O.Box 11-4043

90449 JDEIDE

Tel.: [phone]

Fax: [phone]

[e-mail]

LT Lithuania

Ogmios Pulsas Ltd.

P. Luksio Str. 23

2600 Vilnius

Tel.: [phone]

Fax: [phone]

[e-mail]

LU Luxembourg

BSH Service

IT Conizioni di garanzia

Per questo appearecchio valgone le condizioni di garanzia stabilite alla ns. Rappresentanza nella rispettiva Nazione.

Il venditore dell'apparecchio è a disposizione per ulteriori chiarimenti. La garanzia viene riconosciuta soltanto se accompagnata da regolare documento fiscale di acquisto rilasciato dal venditore.

"Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli appearecchi dismessi valide su tutto il territorio dell'Unione Europea."
