MANUALE UTENTE EY7542 PANASONIC

Prima di usare esta unità, leggere completenesse queste istruzioni e conservare il manuale per usi futuri.

DESCRIZIONE DELLE FUNZIONI

FUNCTIEBESCHRIJVING

[Batterie autonome Ni-MH/Ni-Cd]

Durée dechargement		7,2 V 9,6	V 12 V 15,6	V 18 V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
			25 min.
	2 Ah	EY9168 E	Y9188	EY9106	EY9136		EY9116
				EY9107			EY9117
		30 min.					60 min.
	3 Ah			EY9200 E	Y9230 EY92	10
				45 min. 90 min.
	3,5 Ah			EY9201 E	Y9231 EY92	51
				55 min. 65 min.

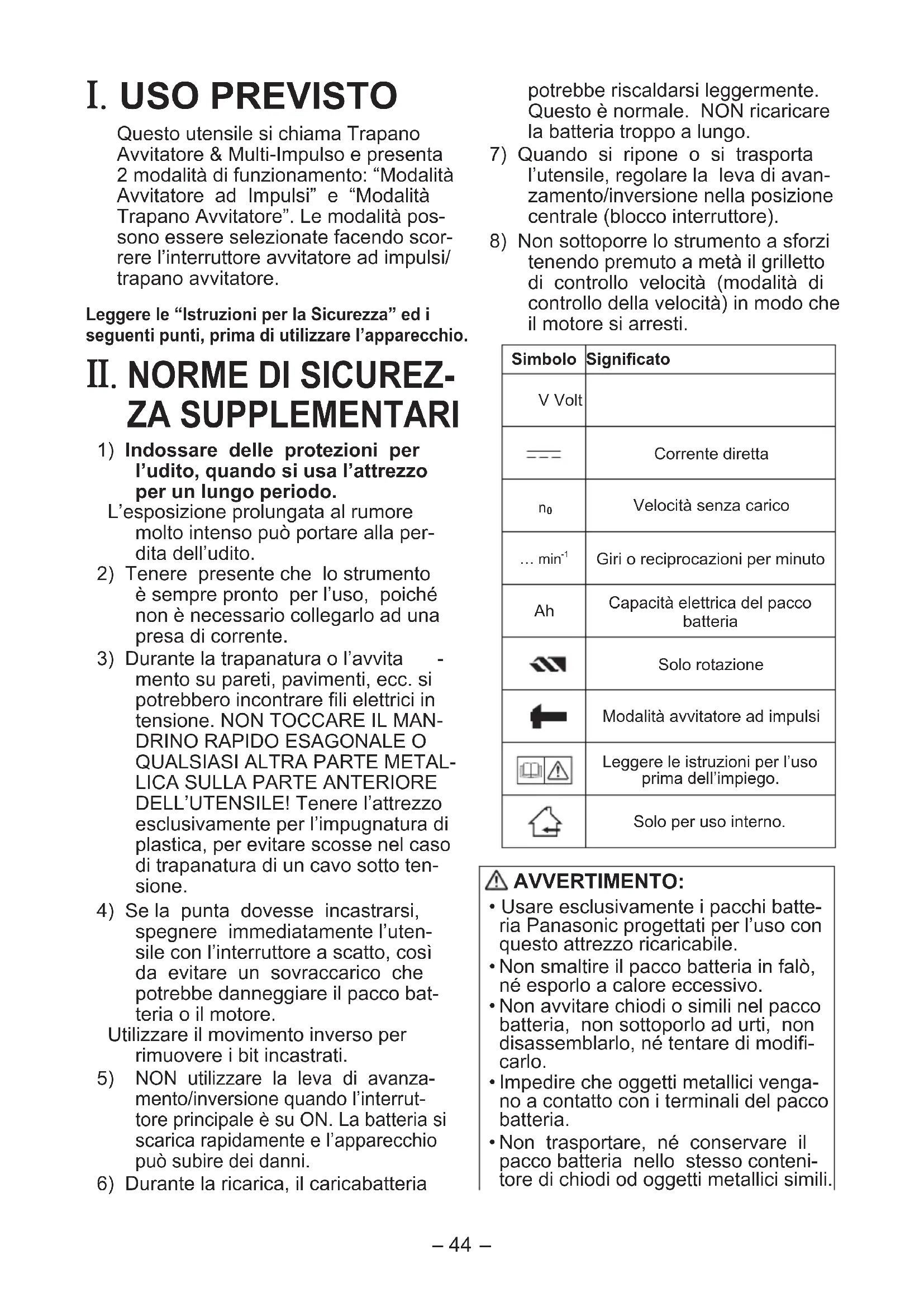

Questo utensile si chiama Trapano Avvitatore & Multi-Impulso e presenta 2 modalità di funzionamento: "Modalità Avvitatore ad Impulsi" e "Modalità Trapano Avvitatore". Le modalità possono essere selezionate facendo scorrere l'interruttore avvitatore ad impulsi/trapano avvitatore.

Leggere le "Istruzioni per la Sicurezza" ed i seguenti punti, prima di utilizzato l'apparecchio.

II. NORME DI SICUREZZA SUPPLEMENTARI

1) Indossare delle protezioni per l'udito, quando si usa l'attrezzo per un lungo periodo.
L'esposizione prolungata al rumore molto intenso cui portare alla perdita dell'udito.
2) Tenere presente che lo strumento è sempre pronto per l'uso, poiché non è necessario collegarlo ad una presa di corrente.
3) Durante la trapanatura o l'avita -除去 su pareti, pavimenti, ecc. si potrebbero incontrare fili elettrici in tensione. NON TOCCARE IL MAN-DRINO RAPIDO ESAGONALE O QUALSIASI ALTRA PARTE METALLICA SULLA PARTE ANTERIORE DELL'UTENSILE! Tenere I'attrezzo escludivamente per I'impugnatura di plastica, per evitare scosse nel caso di trapanatura di un cavo sotto tensione.
4) Se la punta dovesse incastrarsi, specnere immediatamente l'uten-sile con l'interruttore a scatto, cosi da evitare un sovraccarico che potrebbe danneggiare il pacco batteria o il motore.
Utilizzare il movimento inverso per rimuovere i bit incastrati.
5) NON utilizzato la leva di avanzamento/inversione quando l'interruttore principale è su ON. La batteria si scarica rapidamente e l'apparecchio può subire dei danni.
6) Durante la ricarica, il caricabatteria

potrebberiscaldarsileggermente.
Questo enormale.NON ricaricare la batteria troppo alungo.

7) Quando si ripone o si trasporta l'utensile, regolare la leva di avanzamento/inversione nella posizione centrale (blocco interrottore).
8) Non sottoporre lo strumento a sforzi tenendo premuto a metà il grilletto di controllo velocità (modalità di controllo della velocità) in modo che il motore si arresti.

Simbolo	Significato
V Volt
- - -	Corrente diretta
n0	Velocitàswana carico
... min-1	Giri o reciprocazioni per minuto
Ah	Capacità elettrica del pacco Batteria
- - -	Solo rotazione
- - -	Modalità avvitatore ad impulsi
- - -	Leggere le istruzioni per l'uso prima dell'impiego.
- - -	Solo per uso interno.

AVVERTIMENTO:

• Usare esclusivamente i pacchi batteria Panasonic progettati per l'uso con questo attrezzo ricaricabile.
  Non smaltire il pacco batteria in falò, né esporlo a calore eccessivo.
  Non avvitare chiodi o simili nel pacco batteria, non sottoporlo ad urti, non disassembarlo, ne tentare di modificarlo.
  Impedire che oggetti metallici venga- no a contatto con i terminali del pacco batteria.
  Non trasportare, ne conservare il pacco batteria dello stesso contenti-tore di chiodi od oggetti metallici simili.

Non caricare il pacco batteria in luoghi con alte temperature, come vicino al fuoco o alla luce diretta del sole. In caso contrario, la batteria potrebbe surriscaldarsi, incendiarsi, o esplodere.
- Usare esclusivamente l'apposto caricabatteria per caricare il pacco batteria In caso contrario, la batteria potrebbe presentare fughe, surriscaldarsi, o esplodere.
- Dopo aver rimioso il pacco batteria dall'attrezzo o dal caricabatteria, rimontare sempre il coperchio del pacco batteria. In caso contrario, i contatti della batteria potrebbero andare in cortocircuito, con seguente rischio d'incendio.

III. MONTAGGIO

Applicazione e rimozione del bit

NOTA:

• Quando si installano o si rimuovono le punte, scollegare il pacco batteria dall'utensile oppure posizionare l'interruttore nella posizione centrale (blocco interrottore).

• Tenere il collare del mandrino di collegamento rapido ed estrarlo dall'avità-tore.

• Inserire la punta nel mandrino. Rilasciare il collare.
• Il collarino tornerà nella posizione iniziale dopo essere stata rilasciato.
• Tirare il bit per accertarsi che non esca.
• Per rimuovere la punta, estrarre il col -lare allo stesso modo.

PRECAUZIONE:

• Se il collarino non torna nella posizione originale o il bit fuoriesce quando viene tirato, significica che quest'ultimo non è stato insertito correttamente. Accertarsi che il bit sia stato applicato correttamente prima dell'uso.

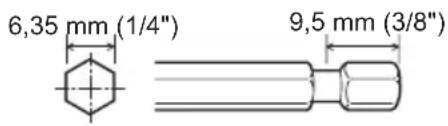

Utilizzare punte esagonali da 6,35 mm (1/4").

Per garantire un fissaggio corretto della punta, utilizzato solo punte esagonali con dente di arresto da 9,5 mm (3/8").

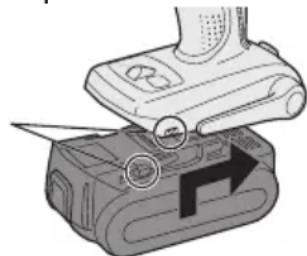

Applicazione o rimozione del pacco batteria

1. Per collegare il pacco batteria: Installare il pacco batteria, allineandosi con le marcature.

2. Far scorrere il pacco batteria finché non si blocca in posizione.

Marcature allineamento

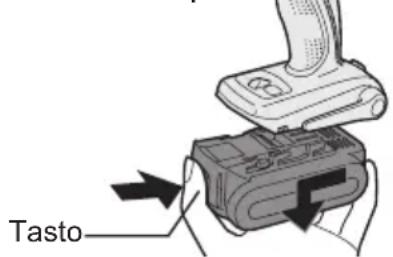

1. Per rimuovere il pacco batteria: Premere il tasto sulla parte anteriore per rilasciare il pacco batteria.

IV. FUNZIONAMENTO

[Corpo principale]

Uso dell'interruttore

1. La velocità aumenta proportionalmente alla pressione del grilletto. All'inizio dei lavori, premere leggermente il grilletto per iniziare lentamente la rotazione.
2. Viene impiegato un controller elettronico di reazione per garantire una coppia elevata anche in caso di bassa velocità.
3. Il freno si attiva quando il grilletto viene rilasciato e il motore si ferma immediatamente.

NOTA:

Quando il freno si attiva, si potrebbe udire un rumore di frenata. E normale.

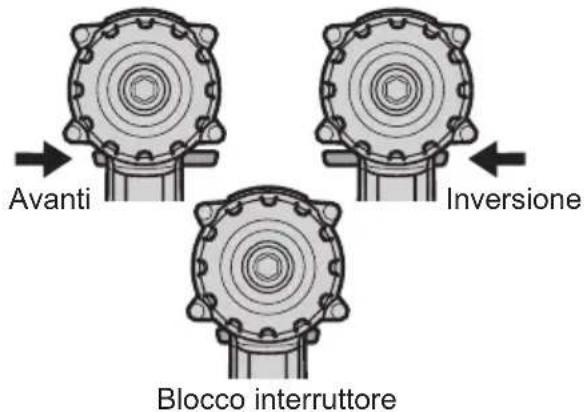

Uso della leva di avanzamento/inversione

PRECAUZIONE:

Per evitare danni, non usare la leva di avanzamento/inversione finché il bit non si arresta completeness.

Uso dell'interruttore di rota-zione in avanti

1. Spingere la leva per la rotazione in avanti.
2. Premere leggermente il grilletto per avviare lentamente l'utensile.
3. La velocità aumenta proportional -mente alla pressione del grilletto, per un serraggio delle viti e una trapanatura efficaci. Il freno si attiva e il mandrino si ferma immediamente quando il grilletto viene rilasciato.
4. Dopo l'uso, riportare la leva nella posizione centrale (blocco interrut-tore).

Uso dell'interruttore di rota-zione all'indietro

1. Spingere la leva per la rotazione all'indietro. Controllare la direzione di rotazione prima dell'uso.
2. Premere leggermente il grilletto per avviare lentamente l'utensile.
3. Dopo l'uso, riportare la leva nella posizione centrale (blocco interrut-tore).

Selezione modalità

Modalità selezionata	Uso previsto	Materiali di lavoro
Avvitatore ad impulsi	Fissaggio Bul	Dado
	Avvitamento	Vite da legno Vite da metallo Vite auto- avvitante
Modalità trapano avvitatore con funzione frizione	Trapanatura	Legno Metallo

AVVERTIMENTO!

Questo utensile non deve essere usato come trapano in modalità "Avvitatore ad Impulsi". Durante la trapanatura dell'acciaio, la punta del trapano si potrebberompere in caso di blocco, comportando probabili ferite da taglio pericolose.

Funzionamento dell'Avvitatore ad Impulsi

Selezionare "Avvitatore ad Impulsi" con l'interruttore avvitatore ad impulsi/trapano avvitatore.

Passare alla posizione avvitatore ad impulsi/trapano avvitatore escludamente quando l'utensile ha smesso completeness la rotazione. Qualora l'utensile stesse ancorta ruotando, si potrebbero verificare danni.

Il display dell'avvitatore ad impulsi (simpolo) diventa di colore argentato.

Funzionamento del Trapano Avvitatore

Selezionare "Trapano Avvitatore" con l'interruttore avvitatore ad impulsi/trapano avvitatore.

Passare alla posizione avvitatore ad impulsi/trapano avvitatore escludamente quando l'utensile ha smesso completeness la rotazione. Qualora l'utensile stesse ancorta ruotando, si potrebbero verificare danni.

Il display del trapano avvitatore (simpolo 2) diventa di colore argentato.

Impostazione coppiia mandrino

Regolare la coppia su una delle 21 impostazioni per mandrino o sulla posizione.

PRECAUZIONE:

Testare l'impostazione prima dell'uso Impostare la Scala su questa marcatura

Comeutilizzareil gancioda cintura

AVVERTIMENTO!

• Accertarsi di fissare saldamente il gancio da cintura all'apparecchio principale serrando la vite. Quando il gancio da cintura non è fissato saldamente all'apparecchio principale, il gancio stesso può staccarsi e far cadere l'apparecchio. Potrebbero verificarsi incidenti o infortuni.
• Verificare periodicamente il serraggio delle viti. Qualora se ne trovassero di allentate, serrarle saldamente.

• Accertarsi di fissare saldamente il gancio da cintura alla cintura legata in vita o ad un altro tipo di cintura. Prestare attenzione affinché l'apparecchio non scivoli alla cintura. Potrebbero verificarsi incidenti o infortuni.

• Quando l'apparecchio principale è sostenegro mediante il gancio da cintura, evitare di saltare o corriere. Il gancio può scivolare e far cadere l'apparecchio. Potrebbero verificarsi incidenti o infortuni.

• Quando il gancio da cintura non viene utilizzato, riporlo nella posizione iniziata. In caso contrario il gancio da cintura potrebbe rinanere incastrato. Potrebbero verificarsi incidenti o infortuni.
• Quando l'apparecchio è agganciato alla cintura mediante l'apposto gancio, fissare solo bit dell'avvitatore all'utensile. Un oggetto appuntito, come ad esempio un bit, cui cause infortuni o incidenti.

Regolazione dell'angolazione del gancio da cintura

1. Far scorrere la leva di blocco del gancio da cintura ① e tenerla ferma per sbloccare il gancio.
2. Estrarre il gancio da cintura alla posizione iniziale ② e regolarlo.
   3.Rilasciare la leva di blocco del gancio da cintura per bloccare I'angolo del gancio.
   4.Accertarsi di fissare saldamente il gancio da cintura ③ .Accertarsi inoltre che la leva del gancio da cintura sua bloccata saldamente in posizione.
3. Il gancio da cintura non cui essere fissato in questa posizione. Fissarlo saldamente prima dell'uso.

Per riportare il gancio da cintura alla posizione iniziale, seguire i punti 1 e 2 riportati sopra, quindi abbassare il gancio. Per fissare il gancio, seguire i punti 3 e 4 riportati sopra.

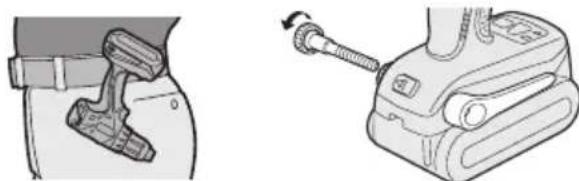

Modifica del lato del gancio da cintura

Il gancio da cintura cui assere fissato a uno dei due lati dell'apparecchio.

1. Porre il gancio da cintura nella posizione iniziale.
2. Allentare la vite ruotandola in senso antiorario mediante una moneta o un cacciavite a testa piatta.
3. Estrarre il gancio da cintura e inserirlo nell'altro lato della guida sull'apparecchio principale.
4. Fissare saldamente la vite ruotandola in senso orario.

Il gancio da cintura cui essere estratto dall'apparecchio principale solo quando si trova nella posizione iniziale.

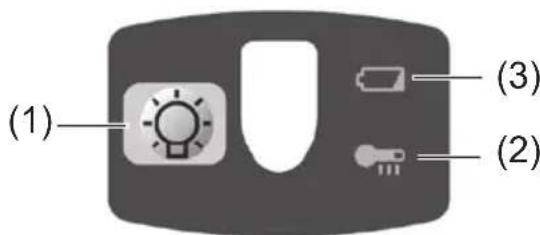

Pannello di controllo

(1) Luce LED

Prima di usare la luce LED, tirare sempre l'interruttore di alimentazione una volta. Premere il tasto 1ce LED accesa.

La luce illumina grazie ad un consumo minimo e non influenza negativamente la prestazione dell'avvitatore, ne la capacité della batteria.

PRECAUZIONE:

• La luce LED incorpora tà stata realizzata per l'illuminazione temporarea di un'area di lavoro ridotta.
  Non utilizzarla in sostuzione di una luce normale: la luminosità sera insufficiente.
• Il LED si spegne quando l'attrezzo non viene usato per 5 minuti di seguito.

Precauzione: NON FISSARE DIRETTA-MENTE IL Raggio

L'utilizzo di comandi, regolazioni e l'attuazione di istruzioni diversi da quelli qui riportati potrebbero provocare un'esposizione pericolosa alle radiazioni.

(2) Spia averventa surriscaldamento

Spenta (funzionamento normale)

Lampeggiante: surriscaldamento Indica che il funzionamento è stato interrotto a causa un surriscaldamento della batteria.

La funzione di protezione da surriscaldamento interrompe il funzionamento dell'avvitatore per proteggere il pacco batteria in caso di surriscaldamento. Quando esta funzione è attiva, sul pannello di controllo lampeggia la spia di avvertenza da surriscaldamento.

• Se si attiva la protezione da surriscaldamento, lasciare raffreddare completamente l'avvitatore (per almeno 30 minuti). Quando la spia di avvertenza da surriscaldamento si spegne, l'avvitatore sare pronto per l'uso.
• Evitare un uso dell'avvitatore che porti all'attivazione ripetuta della protezione da surriscaldamento.

(3) Spia avverenza batteria scarica

Spenta (funzionamento normale)

Lampeggiante (no carica)

Funzione protezione batteria attiva

Lo scaricarsi eccessivo (totale) delle batterie a ioni di litio diminuisce drasticamente la loro autonomia. L'avvitatore è dotato di una funzione di protezione della batteria realizata per evitare lo scaricarsi eccessivo del pacco batteria.

• La funzione di protezione della batteria si attiva immediatamente prima che la batteria perda la carica,osi da far lampeggiare la spia di avventenza batteria scarica.
• Se si notationa la spia di avvertenza batteria scarica, caricare immediamente il pacco batteria.

[Pacco battery]

Per un uso correcto del pacco batteria

Pacco battery Li-ion (EY9L40/ EY9L41)

• Per una conservazione ottimale della batteria, riporre il pacco batteriaagli ioni di litio dopo l'uso alla ricaricarlo.
• Quando il pacco batteriaiene caricato, assicurarsi che i terminali sul caricabatteria siano privi di sostanze estranee, quali polvere, acqua, ecc. Pulire i terminali prima di caricare il pacco batteria, qualora vengano trovate sostanze estranee sui terminali. La durata dei terminali del pacco batteria può essere influenzata da sostanze estranee, quali polvere, acqua, ecc. durante il funzionamento.
• Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all'altro.

Cortocircuitare i terminali del paccobatteria potrebbe causare scintille, ustioni oppure un incendio.

• Quando si usa il pacco batteria, assicurarsi che il luogo di lavoro sia ben ventilato.
• Quando si rimuove il pacco batteria dall'alloggiamento principale dell'utensile, riposizionare immediatamente il coperchio del pacco batteria, onde evitare che polvere e sporcizia contaminino i terminali della batteria e causino un cortocircuito.

Durata del pacco batteria

Le batterie ricaricabili posseggono una durata limitata. Se il tempo di funzionamento diventa estrema -mente breve dopo la ricarica, sostuire il pacco batteria con uno nuovo.

Riciclo battery

ATTENZIONE:

Per ragioni relative alla protezione dell'ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento del prodotto avvenga in un luogo ufficialmente preposto a tale fine (ammesso che esista nell'area dell'utente).

[Caricabatterie] Ricarica

Avvertenze per il pacco batteria Li-ion

• Qualora la temperature del pacco batteria scendesse all'incirca al di除去 dei -10^ (14^) , la ricarica s'interrompe automaticamente per impedire la degradazione della batteria.

Avvertenze generiche per il pacco batteria Li-ion/Ni-MH/ Ni-Cd

• La temperatura ambientale si deve aggirare tra 0^ (32^) e 40^ (104^) . Se il pacco batteria è usato quando la temperatura è al di sotto di 0^ (32^) , lo strumento smetterà di funzioniare correttamente.
• Per caricare un pacco batteria freddo (al di sotto di 0^ (32^) ) in un luogo caldo, lasciare il pacco batteria nel locale per essere un'ora per permettere allo stesso di raggiungere la temperatura ambiente.
• Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente.
  Non inflate le dita nel foro di contatto per tenere in mano il caricabatterie o altri scopo.

PRECAUZIONE:

Onde evitare il rischio d'incendio o il danneggiamento del caricabatteria:

Non usate l'energia fornita da un generatore a motore.
Non coprite le prese d'aria di caricabatteria e pacco batteria.
- Scollegare il caricabatteria se non in uso.

Al momento dell'acquisto, il pacco Batteria non è carico. Assicurarsi di caricare la batteria prima dell'uso.

Caricabatteria (EY0L80)

1. Collegare il caricatore alla presa di corrente.

NOTA:

L'insertimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma quello non è un problema in termini di sicurezza.

1. Inserire saldamente il pacco batteria nel caricabatteria.

2. Allineare le marcature e collocare la batteria nel raccordo del caricatore.

3. Far scorrere nella direzione individata alla freccia.

Marcature allineamento

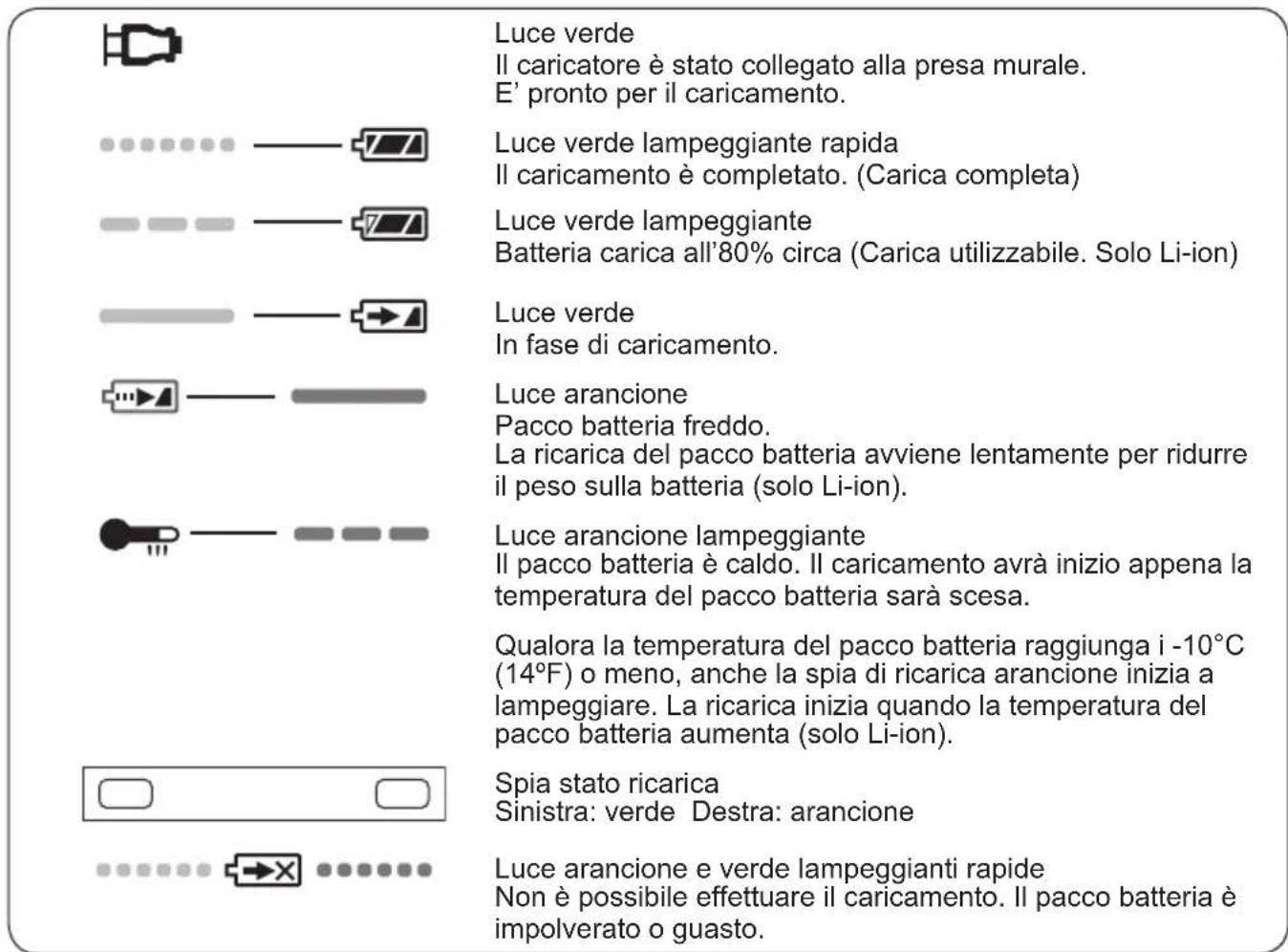

1. Durante la ricarica, la spia di carica si accende.

Quando la ricarica è stata completeness, un erruttorè elettronico interno scatta automaticamente per evitare la sovraccarica.

• La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l'uso per un lavoro pesante).

La spia di standby arancione lampeggia nelle la batteria si sta raffreddando.

La ricarica comincia poi automaticamente.

1. La spia di carica (verde) lampeggia lentamente quando la batteria è carica per l'80% circa.
2. Quando la batteria è completamente carica, la spia verde lampeggia rapidamente.
3. Qualora la temperature del pacco batteria raggiunga gli 0^ o meno, il tempo di ricarica è maggiore rispetto al tempo di ricarica normale.

Anché a batteria complemente carica, l'utensile dispone di circa il 50% dell'energia di cui dispone una batteria carica alla temperatura di esercizio normale.

1. Qualora la spia di accensione non si dovesse accendere immediatamente dopo il collegamento del caricatore o qualora, trascorso il tempo di ricarica normale, la spia di ricarica verde non dovesse lampeggiare rapidamente, si prega di rivolgersi ad un centro di assistenza autorizzato.
2. Se un pacco batteria completeness ricaricato viene inserito di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizIERA a lampeggiare rapidamente per indicare che il caricamento è completato.

Pacco battery Ni-MH/Ni-Cd

NOTA:

Caricare un pacco batteria nuovo o un pacco batteria che non è stato usato per un lungo periodo, per circa 24 ore per riportare la batteria alla sua piena capacité.

Caricabatteria (EY0L80)

1. Collegare il caricatore alla presa di corrente.

NOTA:

L'insertimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma quello non è un problema in termini di sicurezza.

1. Inserire saldamente il pacco batteria nel caricabatteria.

1. Durante la ricarica, la spia di carica si accende.

Quando la ricarica è stata completeness, un interrottore elettronico internoscatta automaticamente per evitare la sovraccarica.

• La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l'uso per un lavoro pesante). La spia di standby arancione lampeggia nelle batteria si sta raffreddando. La ricarica comincia poi automaticamente.

• Quando la batteria è completamente carica, la spia verde lampeggia rapidamente.

• Se la spia di caricamento non si accende immediatamente dopo aver collegato il caricabatteria oppure se la spia non si spegne al terme del caricamento standard, rivolgetevi ad un centro di assistenza autorizzato.
• Se un pacco batteria completeness ricaricato viene inserto di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizIERA a lampeggiare rapidamente perindicare che il caricamento ècompletato.

SEGNALI SPIE

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Cd

Questi symboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli apposti puniti di raccolta, secondo la legislazione vigente nel vosto Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul ricericlaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vosto comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articolii.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciente od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi symboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Nota per il symbolo delle batterie (esempio con symbolo chimico riportato quello il symbolo principale):

Questo significato è conosce un significato in combinazione con un significato chimico; in questo caso è conforme ai requisiti indicati alla Direttiva per il prodotto chimico in questione.

V. MANUTENZIONE

Per la pulizia dell'apparecchio, utilizzato un panno morbido ed asciutto. NON usare un panno bagnato, solventi, benzina od altre sostanze volatili per la pulizia.

VI. COPPIA DI SERRAGGIO

La potenza necessaria per serrare un bullone varia in base al materiale e alla dimensione del bullone, nonché al materiale in cui si fissa il bullone. Scegliere la lunghezza del tempo di serraggio di conseguenza.

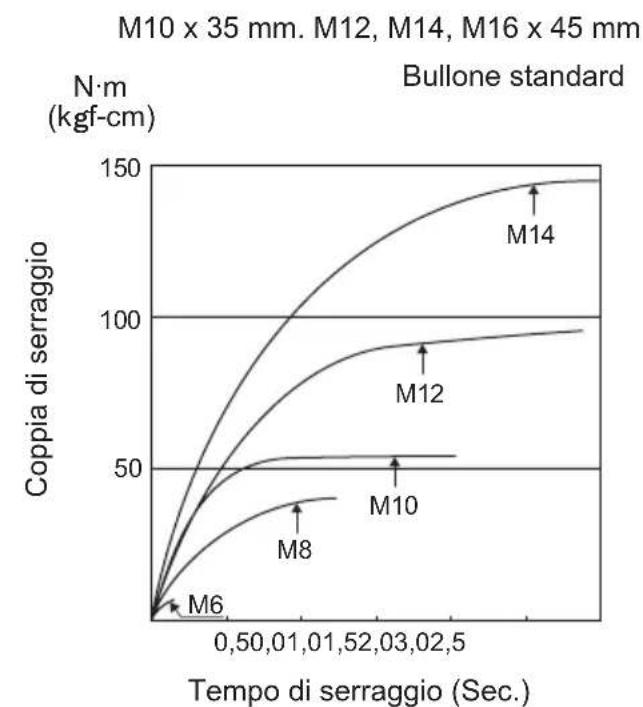

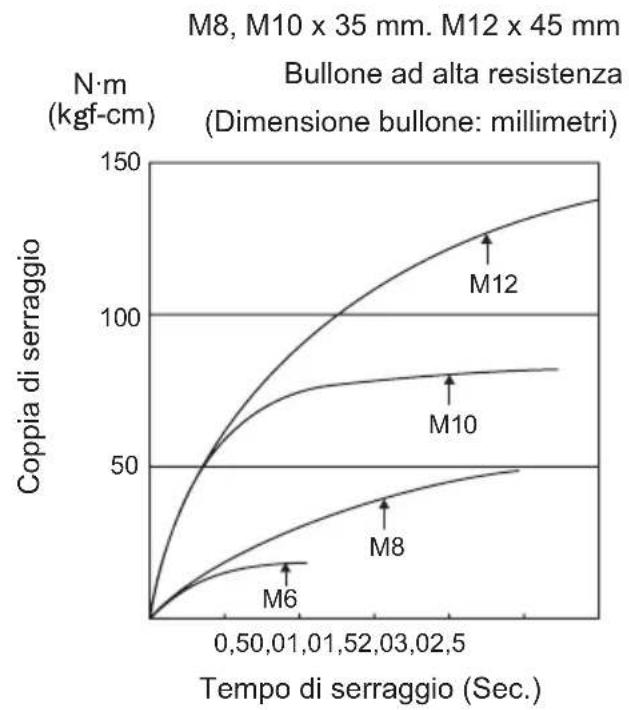

I valori di riferimento sono riportati di seguito.

(I valori possono variare in base alle condizioni di serraggio).

Fattori che influiscono sulla copbia di serraggio

La coppia di serraggio è influenzata da una grande varietà di fattori inclusi i seguenti. Dopo ave seguito il serraggio, controllare la coppia con una chiave torsiometrica.

1) Tensione

Quando il pacco batteria è quasi scarico, la tensione diminuisce e la coppià di ser - raggio scende.

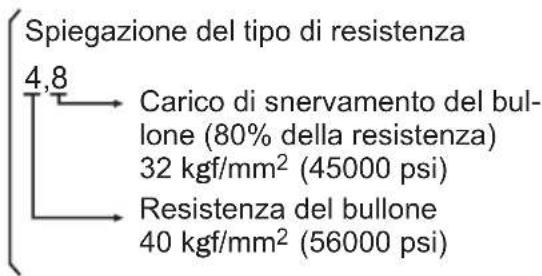

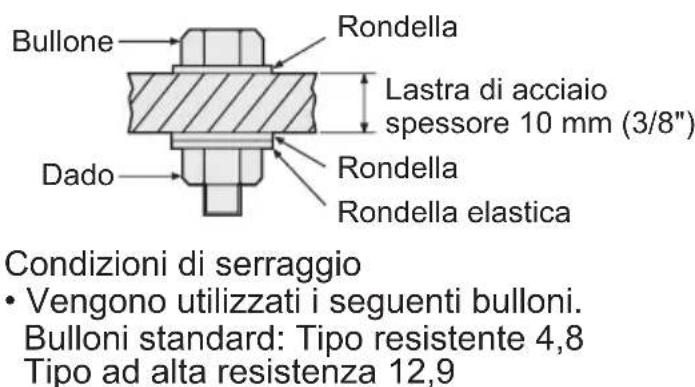

Condizioni di serraggio dei bulloni

2) Tempo di serraggio Un tempo di serraggio più lungo com- porta una coppi di serraggio maggio- re. Tuttavia, un serraggio eccessivo non offre vantagei e riduce la durata dello strumento.
3) Diametri dei bulloni diversi Il diametro dei bulloni influsce sulla coppià di serraggio. In genere, magiore è il diametro del bullone, magiore è la coppià di serraggio.
4) Condizioni di serraggio

• La coppia di serraggio varia,anche per lo stesso bullone,in base al grado,la lunghezza e il coefficiente di coppia (il coefficiente fisso indicato dal produt-tore).
• La Coppia di serraggio varia in base alla superficie,anche per bulloni dello stesso materiale (es.: acciaio).
• La Coppia è molto ridotta quando il bullone e il dato iniziano a ruotare insieme

5) Gioco della presa La coppia diminuisce quando per serrare un bullone viene utilizzata la configurazione a sei lati della presa con una dimensione errata.
6) Interruttore (grilletto di controllo a velocità variabile) La copbia diminuisce, se l'apparec - chio viene utilizzato con l'interruttore non completamente premuto.

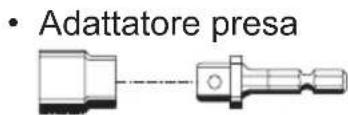

7) Effetto dell'adattatore di connessione La coppia di serraggio diminuisce quando si utilizza un giunto universale o un adattatore presa.

VII. ACCESSORI

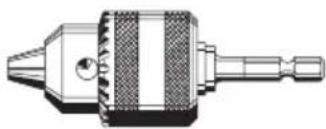

Mandrino trapano

• EY9HX409E

Usare con punta per cacciavite, punta per trapano da legno o punta per trapano da metallo con albero diritto con diametro da 1,5 mm a 10 mm.

Giunto universal (disponibile sul mercato)

Adattatore presa (disponibile sul mercato)

VIII. CAPACITA MASSIME CONSIGLIATE

Modello EY7542
Avvita-mento viti	Vite da legno	Modalità ad impulsi	Ø 9,5 mm (3/8")
		Modalità trapano avvitatore	Ø 6,2 mm (1/4")
	Vite autoforante	Modalità ad impulsi	Ø 6 mm (15/64")
		Modalità trapano avvitatore	Ø 6 mm (15/64")
Fissaggio bulloni Modalità ad impulsi			Bullone standard: M14
			Bullone ad alta resistenza: M12
Trapana-tura	Acciaio	Modalità trapano avvitatore	Ø 10 mm (25/64")
	Legno Ø 21 mm (5)

Modello EY7542
Motore 14,4 V DC
In assenza di carico	Modalità ad impulsi: 0 – 2350 min-1(giri/min.)
	Modalità trapano avvitatore: 0 – 700 min-1(giri/min.)
Coppia massima	Modalità ad impulsi: 140 N·m (1430 kgf-cm, 1239 in-lbs)
	Modalità trapano avvitatore: 14,0 N·m (143 kgf-cm, 124 in-lbs)
Coppia frizione	Capacità circa 0,7 N·m (7 kgf-cm, 6,2 in-lbs) — 4,4 N·m (45 kgf-cm, 39 in-lbs)
Lunghezza totale 193	mm (7-1/2")
Peso (con pacco Batteria: EY9L40)	1,65 kg(3,6 lbs)
Peso (con pacco Batteria: EY9L41)	1,7 kg(3,7 lbs)
Rumore Vibrazioni	Vedere il foglio accluso.

PACCO BATTERIA

Modello EY9L40 EY9L	41
Accumulatore Batteria	Li-ion
Tensione batteria 14,4	V DC (3,6 V × 4 celle)
Capacità 3 Ah 3,3 Ah

CARICABATTERIA

Modello EY0L80
Valori Vedere la targhetta dei valori sul fondo del caricabatteria.
Peso 0,95 k (2,1 lbs)	g

NOTA: Questa tabella può includere dei modelli non disponibili nella propria area. Fare riferimento al catalogo generale più recente.

NOTA: Per il nome e l'indirizzo del rivenditore, consultare la schedà di garanzia acclusa.

I. TOEPASSING
