BEDIENUNGSANLEITUNG EY7542 PANASONIC

Vor Inbetriebnahme des Gerätes die Betriebsanleitungitte grundlich durchlen und die Borschure zum späteren Nachschlagen sorgfaltig aufbewahren.

Deutsch:Seite 18 Svenska: Sid 95

Français: Page 31 Norsk: Side 107

Italiano: Pagina 44 Suomi: Sivu 119

FUNKTIONSBESCHREIBUNG

DESCRIPTION DES FONCTIONS

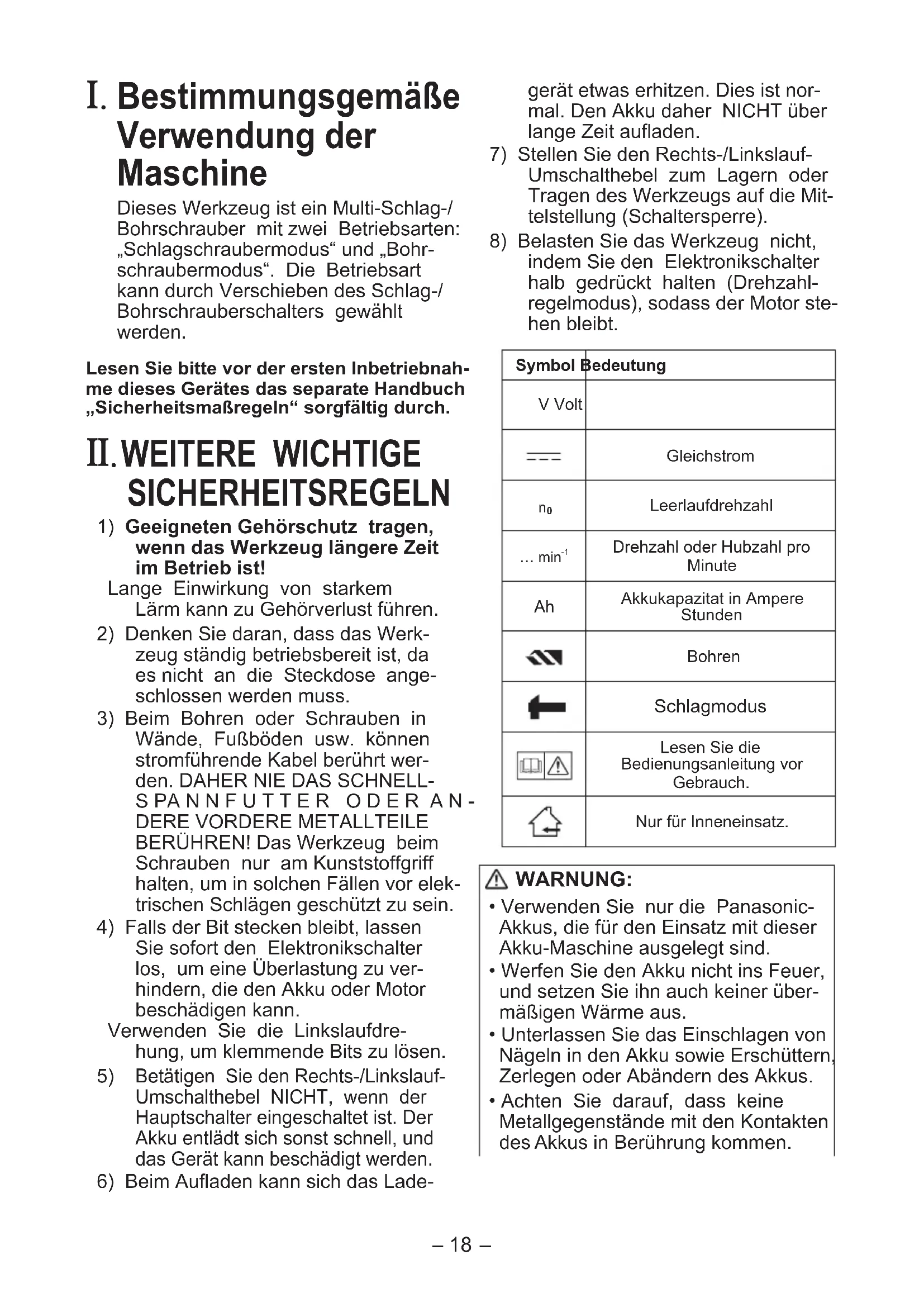

I. Bestimmungsgemäß Verwendung der Maschine

Dieses Werkzeug ist ein Multi-Schlag-/ Bohrschrauber mit zwei Betriebsarten: "Schlagschraubermodus" und "Bohrschraubermodus". Die Betriebsart kann durch Verschieben des Schlag-/ Bohrschrauberschalters gewählt werden.

Lesen Sieittevor derersten Inbetriebnahme deseses Gerates das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig durch.

II. WEITERE WICHTIGSICHERHEITSREGELN

1) Geeigneten Gehörschutz tragen, wenn das Werkzeug längerere Zeit im Betrieb ist!
Lange Einwirkung von starkem Larm kann zu Gehörverlust führen.
2) Denken Sie daran, dass das Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angegeschlossen werden muss.
3) Beim Bohren oder Schrauben in Wände, Fußböden usw. konnen stromführung Kabel berührt werden. DAHER NIE DAS SCHNELL-SPANN FUTTER ODER AN-DERE VORDERE METALLTEILE BERUHREN! Das Werkzeug beim Schrauben nur am Kunststoffgriff halten, um in solchen Fälle vor elektrischen Schlägen geschützt zu sein.
4) Falls der Bit stecken bleibt,{lassen Sie sofort den Elektronikschalter los,um eine Überlastung zu verhindern, die den Akku oder Motor beschädigen kann.
Verwenden Sie die Linkslaufdrehung, um klemmende Bits zu lose.
5) Betätigen Sie den Rechts-/Linkslauf-Umschalthebel NICT, wenn der Hauptschalter eingeschaltet ist. Der Akku entländt sich sonst Schnell, und das Gerät kann beschädigt werden.
6) Beim Aufladen kann sich das Lade

gerät etwas erhitzen. Dies ist normal. Den AkkuPTRIcHT uber Iange Zeit aufladen.

7) Stellen Sie den Rechts-/Linkslauf-Umschalthebel zum Lager oder Tragen des Werkzeugs auf die Mittelstellung (Schaltersperre).
8) Belasten Sie das Werkzeug nicht, indem Sie den Elektronikschalter halb gedrückt halten (Drehzahlregelmodus), sodass der Motor sthen bleibt.

Symbol	Bedeutung
V Volt
---	Gleichstrom
n0	Leerlaufdrehzahl
... min-1	Drehzahl oder Hubzahl pro Minute
Ah	Akkukapazitat in Ampere Stunden
	Bohren
	Schlagmodus
	Lesen Sie die Bedienungsanleitung vor Gebrauch.
	Nur für Inneneinsatz.

WARNING:

• Verwenden Sie nur die Panasonic-Akkus, die für den Einsatz mit dieser Akku-Maschine ausgelegt sind.
• Werfen Sie den Akku nicht ins Feuer, und setzen Sieihn auch keiner übermaßigen Wärme aus.
• Unterlassen Sie das Einsatz von Nageln in den Akku sowie Erschüttern Zerlegen oder Abändern des Akkus.

• Achten Sie darauf, dass keine Metallgegenstände mit den Kontaktenden Akkus in Berührung kommt.

• Unterlassen Sie das Tragen oder Aufbewahren des Akkus zusammen mit Nageln oder ähnlichen Metallgegenständen im selbst Behälter.

• Laden Sie den Akku nicht an einem halten Ort, wie z. B. in der Höhe eines Feuers oder in direktem Sonnenlicht. Anderenfalls kann der Akku überhitzen. Feuer fangen oder explodieren.
• Verwenden Sie nur das zugehörige Ladegerät zum Laden des Akkus. Anderenfalls kann der Akku auslaufen, überhitzen oder explodieren.
• Nachdem Sie den Akku von der Ma s chi n e oder dem La deg e rät abgenommen haben, bringen Sie stets die Akkuabdeckung wieder an. Anderenfalls konnten die Akkukontakte kurzgeschlossen werden, was zu einem Brand führen kann.

III. BAUGRUPPE

Anbringen oder Abnehmen des Bits

HINWEIS:

• Trennen Sie vor dem Anbringen oder Abnehmer eines Bits den Akku vom Werkzeug ab oder stellen Sie den Geschwindigkeitskontrollschafter auf die Mittelstellung (Schaltersperre).

• Die Hülse des Schnellspannffutters halten und vom Schrauber herausziehen.

• Den Bit in das Bohrfutter einsetzen. Die Hülse loslassen.
• Der Ring springt in seine Ausgangsposition zurück, wenn er losgelassen wird.
• An dem Bitziehen, um sicherzustellen, dass er nicht abgezogen werden kann.

• Zum Entfernen des Bits die Hülse auf die gleiche Weise hersausziehen. VORSICHT:

• Wenn der Ring nicht in seine Ausgangsposition zurückkehr t oder wenn sich der Bit lost, wenn an ihm gezogen wird, wurde der Bit nicht ordnungsgemäß eingesetzt. Vor der

Inbetriebnahme sicherstellen, dass der Bit ordnungsgemäß befestigt ist. Verwenden Sie 6,35-mm-(1/4")-Sechskantbits. Um einwandfrei Sicherung des Bits zu gewährleisten, verwenden Sie nur Sechskantbits mit 9,5 mm (3/8") Arretierung.

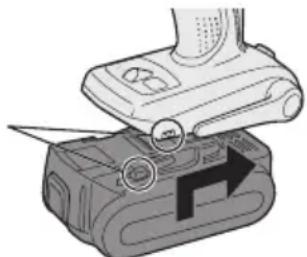

Anbringen oder Abnehmen des Akkus

1. Zum Anschlieben des Akkus: Die Austrichtmarkierungen aufeinander austrichten und den Akku anbringen. Den Akku einschieben, bis er einrastet.

Ausrichtmarkierungen

1. Zum Entfernen des Akkus: Zum Abnehmer des Akkus den Knopf an der Vorderseite drucken.

IV. BETRIEB

[Hauptteil]

Schalterfunktion

1. Die Drehzahl erhöht sich, je stärker der Geschwindigkeitskontrollschalter gedrück wird. Drücken Sie den Geschwindigkeitskontrollschalter zu Beginn der Arbeit nur weniger, um mit langsamer Drehung zu beginnen.
2. Ein elektronischer Feedback-Controller wird verwendet, um auch

bei niedriger Drehzahl ein starkes Drehmoment zu erhalten.

1. Beim Loslassen des Geschwindigkeitskontrollschafter wird die Bremse betätig und der Motor sofort angehalten.

HINWEIS:

Bei der Betätigung der Bremse kann ein Bremsgeräusch hörbar sein. Dies ist normal.

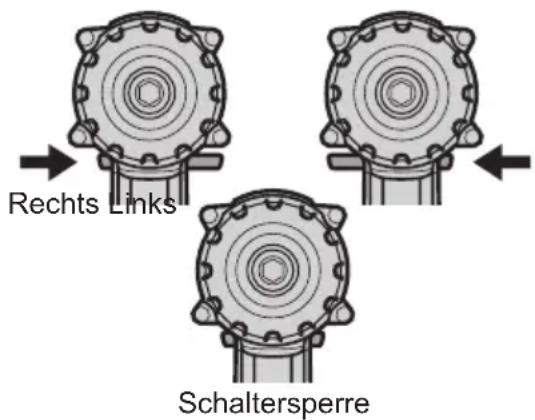

Umschalten und Betätigungs des Rec hts -/L ink sla u-f-Umschalthebels

VORSICHT:

Nicht den Rechts-/ Linkslauf Umschalthebel betätigten, bevor der Bit vollständig zur Ruhe gekommen ist, um Schäden zu verhindern.

Rechtslauf - Schalterbetätigung

1. Für Rechtslauf den Hebel drucken.
2. Drucken Sie den Geschwindigkeitskontrollschalter weniger, um das Werkzeug langsam zu starten.
3. Die Drehzahl nimmt zu, je stärker der Geschwindigkeitskontrollschalter gedrückt wird, um effizientes Anziehen von Schrauben und Bohren zu ermögen. Beim Loslassen des Geschwindigkeitskontrollschalters wird die Bremse betätig und das Futter sofort angehalten.
4. Nach der Verwendung den Rechts/ Linkslaufhebel auf die Mittelposition zurückstellen (Schaltersperre).

Linklauf - Schalterbetätigung

1. Für Linklauf den Rechts/Linklaufhebel drücken. Die Drehrichtigung vom dem Betrieb prufen.
2. Drucken Sie den Geschwindigkeitskontrollschafter leicht, um das Werkzeug langsam zu starten.
3. Nach der Verwendung den Rechts/ Linkslaufhebel auf die Mittelposition zurückstellen (Schaltersperre).

Wahl der Betriebsart

Betriebsart	Verwen-dungszweck	Arbeits-material
Schlag-schrauber	Befestigen Schrauben	HraubeMutter
	Anziehen	HolzschaubeMetallschraubeSelbstbohrendeSchraube
Bohr-schrauber-BetriebsartmitKupplungs-funktion	Bohren Holz	Metall

WARNING!

Dieses Werkzeugarf beim Bohren in Stahl nicht im „Schlagschraubermodus" verwendet werden, weil sonst der Bohrer im Falle einer Blockierung abbrechen und gefährliche Schnittwunden verursachen kann.

Schlagschrauber-Betrieb

Wahlen Sie die Schlagschrauber-Betriebsart mit dem Schlag-/Bohrschrauber-Wahlschalter.

• Schalten Sie erst dann auf die Schlag-/ Bohrschrauber-Position um, nachdem die Maschine zum volligen Stillstand gekommen ist. Falls sich die Maschine noch dreht, kann eine Beschädigung verursacht werden.

Die Farbe der Schlagschrauberanzeige

(Symbol) wechsel zu Silber.

Bohrschrauber-Betrieb

Wahlen Sie die Bohrschrauber-Betriebsart mit dem Schlag-/Bohrschrauber-Wahlschalter.

• Schalten Sie erst dann auf die Schlag-/ Bohrschrauber-Position um, nachdem die Maschine zum volligen Stillstand gekommen ist. Falls sich die Maschine noch dreht, kann eine Beschädigung verursacht werden.

Die Farbe der Bohrschrauberanzeige

(Symbol wechsel zu Silber.

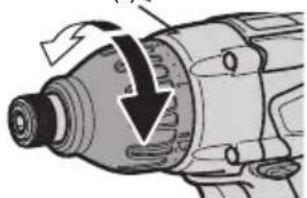

Einstellung des Kupplungs-drehmoments

Stellen Sie das Drehmoment auf eine der 21 Kupplungsstufen oder die Position „ ein.

VORSICHT:

Testen Sie die Einstellung vor der eigentlichen Arbeit.

Die Skala auf these Zeichen (1) einstellen.

Verwendend des Riemenhakens

WARNING!

• Unbedingt den Riemenhaken am Hauptgerät sicher befestigen, indem die Schraube fest angezogen wird. Wenn der Riemenhaken am Hauptgerät nicht gut befestigt ist, kann sich der Haken offen und das Hauptgerät herunterfallen. Dies kann einen Unfall oder Verletzungen zur Folge haben.

• Überprüfen Sie die Festigkeit der Schraube regelmäßig. Ist sie locker, muss sie fest angezogen werden.

• Den Riemenhaken unbedingt sicher und gut am Gürtelriemen oder einem anderen Riemen befestigen. Darauf achten, dass das Gerät nicht vom Riemen abrucht. Dies kann einen Unfall oder Verletzungen zur Folge haben.

• Wenn das Hauptgerät vom Riemenhaken gehalten wird, nicht damit springen oder laufen. Anderenfalls kann der Haken abrutschen und herunterfallen. Dies kann einen Unfall oder Verletzungen zur Folge haben.

• Wenn der Riemenhaken nicht verwendet wird, unbedingt in seine Lagerposition bringen. Der Riemenhaken könnte sich irgendwo verfangen. Dies kann einen Unfall oder Verletzungen zur Folge haben.

• Wenn Sie das Werkzeug mit dem Riemenhaken an den Hüftgürtel hangen, bringen Sie außer Schrauberbits keine anderen Bits am Werkzeug an.

Die Riemenhaken-Winkelposition einstellen

1.Schieben Sie den RiemenhakenSperrhebel ① und halten Sie inh, um den Riemenhaken zu entriegeln.

2.Ziehen Sie den

Riemenhaken von der Ruhestellung ② hoch und stellen Sieihn fest.

1. Lassen Sie den Riemenhaken-Sperrhebel los, um den Winkel des Riemenhakens zu verriegeln.

4.Vergewissern Sie sich, dass der Riemenhaken fest verriegelt ist. Vergewissern Sie sich auch, dass der Riemenhakensperrhebel fest in der Position ③ eingerastet ist.

In dieser Position kann der Riemenha k n nicht eing eraste werden. Rasten Sieihn vor Gebrauch fest ein.

Um den Riemenhaken auf die Ruhestellung zurückzustellen, die obigen Schritte 1 und 2 ausführten, dann den Riemenhaken einklappen. Zum Verriegeln des Riemenhaken die obigen Schritte 3 und 4 ausführten.

Ändern der Befestigungsside des Riemenhakens

Der Riemenhaken kann auf beiden Seiten des Gerätes befestigt werden.

1. Bringen Sie den Riemenhaken in seine Ruhestellung.
2. Losen Sie die Schraube durch Linksdrehen mit einem flachen Metallteil oder einem Flachschraubenzieher.
   3.Nehmen Sie den Riemenhaken ab und setzen Sie in den Schlitz auf der anderen Seite des Hauptgerätes ein.
3. Die Schraube im Uhrzeigersinn anziehen.

Der Riemenhaken kann nur in seiner Ruhestellung vom Hauptgerät abgenommen werden.

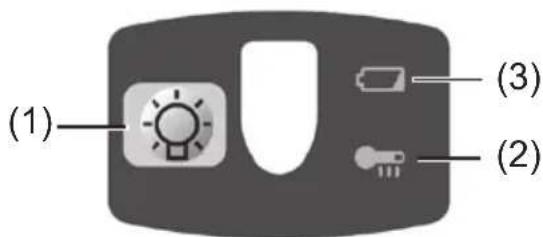

Bedienfeld

(1) LED-Leuchte

Betätigten Sie vor der Benutzung der LED-Leuchte einmal den Ein-Aus-Schalter. Drücken Sie die LED-Leuchten-Einschalttaste.

Die Leuche besteht nur sehr weniger Strom und beeinträchtigt nicht die Leistung der Maschine oder die Akkukapazität während der Benutzung.

VORSICHT:

Die eingebaute LED dient zur vorübergehenden Beleuchtung deskleinen Arbeitsbereichs.
- Benutzen Sie sie nicht als Ersatz für eine reguläre Taschenlampe, weil sie nicht hell genug ist.
Die LED-Leuchte schaltet sich aus, wenn die Maschine 5 Minuten lang nicht benutzt wird.

Vorsicht: SEHEN SIE NICT IN DEN STRAHL.

Die Benutzung von Bedienelementen oder Einstellungen, oder die Durchführung von Vorgängen, die hier nicht beschrieben sind, kann zu gefährlicher Strahlungsfreisetzung führen.

(2) Überhitzungs-Warnlampe

Aus (normaler Betrieb)

Blinken: Überhitzung Zeigt an, dass der Betrieb wegen Akku-Überhitzung angehalten wurde.

Die Überhitzungs-Schutzfunktion hält den Schrauberbetrieb an, um den Akku im Falle einer Überhitzung zu schätzen. Wenn diese Funktion aktiv ist, blinkt die Überhitzungs-Warnlampe am Bedienfeld.

• Falls die Überhitzungs-Schutzfunktion aktiviert wird, lessen Sie die Maschine gründlich abkühlen (mindestens 30 Minuten). Die Maschine ist wieder einsatzbereit, wenn die Überhitzungs-Warnlampe erlischt.
• Vermeiden Sie einen Betrieb die

Maschine, bei dem die ÜberhitzungsSchutzfunktion wiederholt aktiviert wird.

(3) Akkuladungs-Warnlampe

Aus (normaler Betrieb)

Blinken (Keine Ladung) Akkuschutzfungtion aktiv

Übermäßig (vollständiges) Entla- den von Li-Ion-Akkus führt zu einer erheblichen Verkürzung ihrer Lebensdauer. Die Maschine ist mit einer Akkuschutzfunktion ausgestattet, die übermäßig Entlagen des Akkus verhindert.

Die Akkuschutzfunktion wird unmittelbar vor der Erschöpfung des Akkus aktiviert und bewirkt Blinken der Akkuladungs-Warnlampe.
- Wenn Sie bemerken, dass die Akkuladungs-Warnlampe blinkt, laden Sie den Akku unverzüglich auf.

[Akku]

Für richtig Gebrauch des Akkus

Li-Ion-Akku (EY9L40/EY9L41)

Um eine möglichst lange Lebensdauer des Li-lon-Akkus zu erzielen, lagern Sie ihn nach dem Gebrauch, ohne ihn aufzuladen.
- Achten Sie beim Laden des Akkus daraufuf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z. B. Staub und Wasser usw., sind. Reinigen Sie die Kontakte vor dem Laden des Akkus, falls Fremdstoffe auf den Kontakten vorhanden sind.

Die Lebensdauer der Akkukontakte kann durch Anhaften von Fremdstoffen, wie z. B. Staub und Wasser usw., während des Betriebs beeinträchtigt werden.

• Wenn Sie den Akku nicht benutzen, halten Sieihn von Metallgegenständen fern: Buroklammern, Munzen, Schlüssel, Nagel, Schrauben oder andere keine Metallgegenstände können die Kontakte kurzschreiben. Das Kurzschreiben der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursichen.
  Sorgen Sie bei Benutzung des Akkus für ausreichende Belüfung des Arbeitsplatzes.
• Wenn der Akku vom Werkzeug-Hauptteil abgenommen wird, ist die Akku-abdeckung sofort anzubringen, um zu verhufen, dass die Akkukontakte durch Staub oder Schmutz verunreinigt werden und ein Kurzschluss verursacht wird.

Lebensdauer des Akkus

Der Akku hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnung s gemäß den Ladung die Betriebszeit extrem kurz ist, muss der Akku erneuert werden.

Batterie-Recycling ACHTUNG:

Um Umweltschutz und MaterialRecycling zu gewährleisten, mussen Sie die Batterie zur ortlichen Entsorgungsstelle bringen, falls eine solche in Ihrem Land vorhanden ist.

[Ladegerät]

Laden

Vorsichtsmaßnahmen für Li-Ion-Akku

• Falls die Temperatur des Akkus unter etwa -10^ abfällt, wird der Ladevorgang automatisch abgebrochen, um eine Verschlechterung des Akkus zu verhufen.

Allgemeine Vorsichtsmaßnahmen für Li-Ion/Ni-MH/Ni-Cd-Akkus

• Der Umgebungstemperaturbereich liegt zwischen 0^ und 40^ .
  Wenn der Akku bei einer Akkutemperatur unter 0^ benutzt wird, Funktioniert die Maschine möglicherweise nicht einwandfrei.
• Wenn ein kalter Akku (von etwas 0^ oder weniger) in einem warmen Raum aufgeladen werden soll,lassen Sie den Akku für mindestens eine Stunde in dem Raum und laden Sieihn auf, wenn er sich auf Raumtemperatur erwärmt hat.
• Den Akku abkühlen setzen, wenn er mehr als 2 × hintereinander aufgeladen wurde.
• Stecken Sie ihre Finger nicht in die Kontaktöffnung, um das Ladegerät festzuhalten oder bei anderen Gele-genheiten.

VORSICHT:

Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern.

• Keinen Motorgenerator als Spannungssquelle benutzen.
• Decken Sie die Entlüftungsöffnungen des Ladegerates und den Akkun nicht ab.
  Trennen Sie das Ladegerät vom Stromnetz, wenn es nicht benutzt wird.

Li-Ion-Akku

HINWEIS:

Beim Kauf ist Ihr Akku nicht voll aufgeladen. Laden Sie daher den Akku vor Gebrauch auf.

Ladegerät (EY0L80)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose konnen Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akku fest in das Ladegerät schieben.

1 Die Ausrichtmarkierungen ausrichten und den Akku in den Schacht des Ladegerates setzen.
2 In Pfeilrichtung nach vorn schieben.

Ausrichtmarkierungen

1. Wahrend des Ladens leuchtet die Ladekontrollampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnnt nicht, solange der Akku noch heiB ist (wie z.B. unmittelbar nach intensivem Gebrauch).

Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist. Das Laden beginnnt dann automatisch.

1. Die Ladekontrolllampe (grün) blinkt langsam, wenn der Akku zu etwas 80% aufgeladen ist.
2. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grun zu blinken.
3. Falls die Akkutemperatur 0^ oder weniger beträgt, dauert der Ladevorgang bis zur vollen Aufladung des Akkus länger als die normale Ladezeit.

Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.

1. Falls die Betriebslampe nicht unmittelbar nach dem Anschluss des Ladegerats an die Netzsteckdose aufleucht oder die Ladekontrollampe nach Ablauf der normalen Ladezeit nicht schnell in Grün blinkt, konsultieren Sie eine autorisierte Kundendienstelle.
2. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrollampe auf. Nach einigen Minuten beginnt die Ladekontrollampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

Ni-MH/Ni-Cd-Akku

HINWEIS:

Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

Ladegerät (EY0L80)

1. Ladegerät an Netzsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose konnen Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akku fest in das Ladegerät schieben.

1. Wahrend des Ladens leuchtet die Ladekontrollampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnnt nicht, solange der Akku noch heißt ist (wie z.B. unmittelbar nach intensivem Gebrauch)

Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist.

Das Laden beginnnt dann automatisch.

1. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrollampe schnell in Grün zu blinken.
2. Falls die Ladekontrollampe nicht unmittelbar nach dem Anschluss des Ladegerats aufleucht oder nach Ablauf der normalen Ladezeit nicht schnell in Grün blinkt, konsultieren Sie eine autorisierte Kundendienstelle.
3. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrollampe auf. Nach einigen Minuten beginnt die Ladekontrollamperascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

ANZEIGELAMPEN

Leuchten in Grün

Das Ladegerät ist an eine Netzsteckdose angeschlossen.
Ladebereitschaft hergestellt.

Schnelles Blinken in Grün

Ladevorgang ist abgeschlossen. (Volle Ladung)

Blinken in Grün

Der Akku ist zu etwa 80% aufgeladen. (Nutzbare Ladung. Nur Li-Ion)

Leuchten in Grün

Ladevorgang lauft.

Leuchten in Orange

Akku ist kalt.

Der Akku wird langsam geladen, um seine Belastung zu reduzieren. (nur Li-Ion)

Blinken in Orange

Der Akku ist warm geworden. Der Ladevorgang beginnt wieder, wenn die Temperatur des Akku gefallen ist.

Betragt die Temperatur des Akkus -10^ oder weniger, beginnt die Ladekontrolllampe (orange) bereits zu blinken. Der Ladevorgang beginnt, wenn die Temperatur des Akkus steigt (nur Li-Ion)

Ladezustandslampe

Links: Grün Rechts: Orange wird angezeigt.

Schnelles Blinken in Orange und Grün

Keine Ladung möglich.Verstaubt oder Defekt des Akkus.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Cd

These Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmull gegeben werden sollen.itte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunktten. Indem Sie these Produkte und Batterien ordnungsgemäß entsorgen, halten Sie darauf, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäß Abfallbehandlung auftreten konnen. Wenn Sie ausfuhrlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sichitte an ihre ortlichen Verwaltungsbehörden, ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften konnen wegen nicht ordnungsgemäßer Entsorgung这点 Abfalls Strafgender verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationenitte an ihren Handler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

These Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sieitte bei den ortlichen Behörden oder ihrer Handl, welches die ordnungsgemae Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unter zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In dieser Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

V. WARTUNG

Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverträner oder Benzin.

VI. ANZIEHDREHMO-MENT

Die Kraft, die zum Anziehen eines Bolzens erforderlich ist, variiert je nach Bolzenmaterial und -große sowie Material, auf dem verschraubt wird. Wahlen Sie die Länge der Anziehungzeit entsprechend aus. Referenzwerte sind unter angegeben. (Sie konnen je nach Anziehbedingungen variieren.)

Faktoren, die das Anziehrenehmoment beeinflussen

Das Anziehrehmoment wird von einer Reihe Faktoren beeinflusst, einschließlich den folgenden. Nach dem Anziehen immer das Drehmoment mit einem Drehmomentschluss überprüfen.

1) Spannung

Wenn der Akku fast entladen ist, verringert sich die Spannung und das Anziehdrehmoment faltt ab.

Bedingungen beim Festziehen von Bolzen

Die folgenden Bolzen werden verwendet.

Standardbolzen: Stärketyp 4,8

HV-Typ 12,9

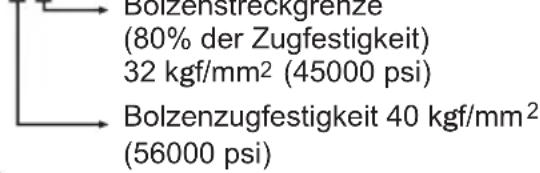

Erläuterung des Stärketypes

4,8

2) Anziehungzeit

Längere Anziehzeiten resultieren in einem erhöhten Anziehrehmoment. Übermaßiges Anziehen ist nicht Dienlich und reduziert die Lebensdauer des Werkzeugs.

3) Verschiedene Bolzendurchmesser Das Maß des Bolzendurchmessers beeinflusst das Anziehrehmoment. Das Anziehrehmoment steigt an, wenn der Bolzendurchmesser größere wird.

4) Anziehbedingungen

Das Anziehrehmoment variiert je nach Grad, Länge und Anzieh-koeffizient sareg bei gleichen Bolzen (fester Koeffizient wird vom Hersteller bei der Produktion angegeben)

• Das Anziehrehmoment variiert je nach Oberflächenbeschaffenh eit auch bei gleichen Verschraubmaterialien (z. B. Stahl).

• Das Drehmoment wird drasticisch reduziert, wenn der Bolzen und die Mutter anfangen, sich zusammen zu drehen.

5) Buchsenspiel

Das Drehmoment wird gesenkt, sobald zum Anziehen eines Bolzens eine Sechskant-Konfiguration der Buchse mit falscher Großverwendet wird.

6) Geschwindigkeitskontrollschalters

Das Drehmoment wird gesenkt, wenn die Maschine mit unvollständig gedrücktem Geschwindigkeitskontrollschalters benutzt wird.

7) Wirkung von Schraubwerkzeugen

Das Anziehrehmoment wird durch die Verwendung eines Kreuzgelenks oder Steckschlüsseladapters verringgert.

• Kreuzgelenk

• Steckschlüsseladapter

VII. ZUBEHÖR

Bohrfutter

• EY9HX409E

Mit einem Schraubendrehereinsatz bzw. für Bohrer in Holz oder Stahl mit einem Schaft von 1,5 bis 10mm Durchmesser verwenden.

Kreuzgelenk (auf dem Markt erhältlich)

Steckschlüsseladapter (auf dem Markt erhältlich)

VIII. MAXIMAL ZULÄSSIGE KAPAZITÄTEN

Modell EY7542
Schrauben eindreten	Holzschaube	Schlagmodus ø 9,5 mm (3/8") Bohrschrauber-modus ø 6,2 mm (1/4")
	Selbstbohrende Schraube	Schlagmodus ø 6 mm (15/64") Bohrschrauber-modus ø 6 mm (15/64")
Schrauben anziehen Schlagm		Standardbolzen: M14 HV-Schraube: M12
Bohrer	Stahl	Bohrschrauber-ø 10 mm (25/64")
	Holz ø 21 mm (53/64)us

IX. TECHNISCHE DATEN

HAUPTGERÄT

Modell EY7542
Motor 14,4 V DC
Drehzahl ohne Last	Schlagmodus: 0 – 2350 min-1(U/min)
	Bohrschraubermodus: 0 – 700 min-1(U/min)
Maximales Drehmoment	Schlagmodus: 140 N·m (1430 kgf-cm, 1239 in-lbs)
	Bohrschraubermodus: 14,0 N·m (143 kgf-cm, 124 in-lbs)
Kupplungsdrehmoment	Ca. 0,7 N·m (7 kgf-cm, 6,2 in-lbs) – 4,4 N·m (45 kgf-cm, 39 in-lbs)
Gesamtlänge 193 mm (7-1/2")
Gewicht (mit Akku: EY9L40)	1,65 kg (3,6 lbs)
Gewicht (mit Akku: EY9L41)	1,7 kg (3,7 lbs)
Geräusache Vibration	Siehe beiliegendes Blatt.

AKKU

Modell	EY9L40	EY9L41
Akku	Li-lon-Akku
Akkunennspannung	14,4 V DC (3,6 V × 4 Zellen)
Nennkapazität	3 Ah	3,3 Ah

AKKU-LADEGERÄT

Modell	EY0L80
Nennleistung	Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht	0,95 kg (2,1 lbs)

[Li-Ion-Akku]

Ladezeit	3 Ah	14,4 V 21,6 V 28,8 V
		EY9L40 EY9L60 EY9L80
		Nutzbar: 35 Min. Nutzbar: 45 Min. Nutzbar: 55 Min.
		Voll: 50 Min. Voll: 60 Min. Voll: 70 Min.

Ladezeit	3,3 Ah	14,4 V
		EY9L41Nutzbar: 45 Min.Voll: 60 Min.

[Ni-MH/Ni-Cd-Akku]

Ladezeit		7,2 V 9,6	V 12 V 15,6	V 18 V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086
		20 Min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
			25 Min.
	2 Ah	EY9168 E	Y9188	EY9106	EY9136		EY9116
				EY9107			EY9117
				EY9108			60 Min.
		30 Min.
	3 Ah			EY9200 E	Y9230 EY9210
				45 Min.. 90 Min.
	3,5 Ah			EY9201 E	Y9231 EY9251
				55 Min. 65 Min.

HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in ihrem Wohngebiet nicht angeboten werden.

BittnehmenSieaufdenneustenGeneralkatalogBezug.

HINWEIS: Name und Adresse des Handlers entnehmen Sieitte der beiliegenden Garantiekarte.

I. USAGE PREVU

IX. SPECIFICHE TECHNICHE

APPARECCHIO PRINCIPALE

IX. TECHNISCHE GEGEVENS

GEREEDSCHAP

Model EY7542
Motor 14,4 V gelijkstroom
Onbelast toerental	Hamerboor stand: 0 – 2350 min-1(tpm)
	Schroefboor stand: 0 – 700 min-1(tpm)
Maximaal aanhaalmoment	Hamerboor stand: 140 N·m (1430 kgf-cm, 1239 in-lbs)
	Schroefboor stand: 14,0 N·m (143 kgf-cm, 124 in-lbs)
Koppelingsdraaimoment	Ong. 0,7 N·m (7 kgf-cm, 6,2 in-lbs) – 4,4 N·m (45 kgf-cm, 39 in-lbs)
Totale lengte 193 mm (7-1/2")
Gewicht (met accu: EY9L40)	1,65 k (3,6 lbs) g
Gewicht (met accu: EY9L41)	1,7 k (3,7 lbs) g
Geluid Trillingen	Zie het ingesloten sheet.

ACCU

II. LISÄTURVAOHJEITA
