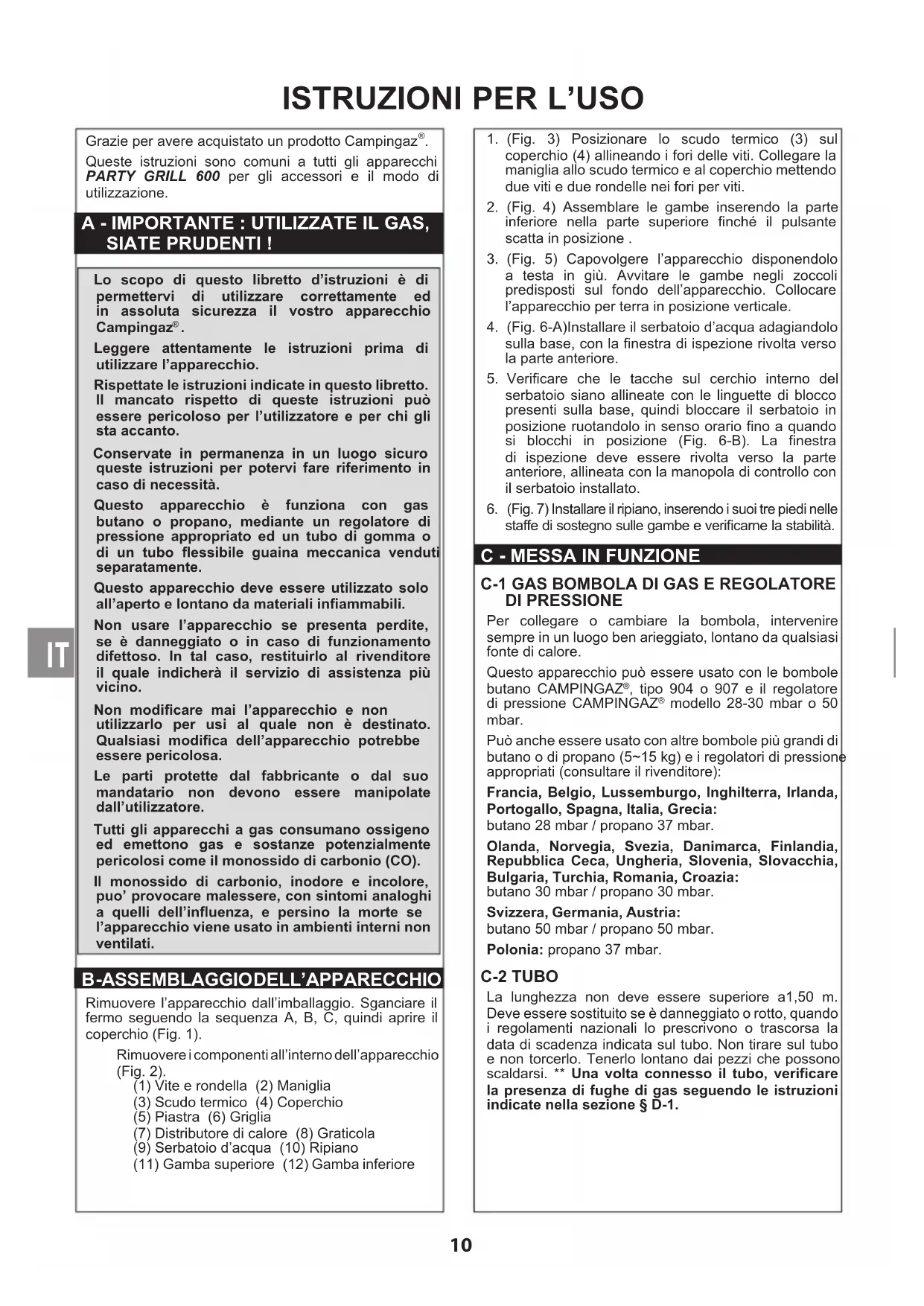

MANUALE UTENTE Party Grill 600 CAMPINGAZ

Grazie per avere acquistato un prodotto Campingaz. Queste istruzioni sono comuni a tutti gli appearecchi PARTY GRILL 600 per gli accessori e il modo di utilizzazione.

A - IMPORTANTE : UTILIZZATE IL GAS, SIATE PRUDENTI !

Lo scopo di quello libretto d'istruzioni è di permettervi di utilizzato correttamente ed in assoluta sicurezza il vosto appearecchio Campingaz.

Leggere attendamente le istruzioni prima diutilizzare l'apparecchio.

Rispettate le istruzioni indicate in quello libretto. Il mancato rispetto di queste istruzioni cui essere pericoloso per l'utilizzatore e per chi gli sta accanto.

Conservate in permanenza in un luogo sicuro queste istruzioni per potervi fare riferimento in caso di necessità.

Questo appearecchio è funziona con gas butano o propano, mediante un regolatore di pressione appropriato ed un tubo di gomma o di un tubo flessibile guaina meccanica venduti separamente.

Questo appearecchio delve essere utilizzato solo all'aperto e lontano da materiali inflammabili.

Non usare l'apparecchio se presenta perdite, se è danneggiato o in caso di funzionamento difettioso. In tal caso, restituirlo al rivenditore il quale indichera il servizio di assistenza più vicino.

Non modificare mai l'apparecchio e non utilizzato per usi al quale non è destinato. Qualsiasi modificà dell'apparecchio potrebbe essere pericolosa.

Le parti protette dal fabbricante o dal suo mandatario non devono essere manipolare dall'utilizzatore.

Tutti gli appearecchi a gas consumano ossigeno ed emettono gas e sostanze potenzialmente pericolosi come il monossido di carbonio (CO).

Il monossido di carbonio, inodore e incolore, puo'provocare malessere, con sintomi analoghi a quelli dell'influenza, e persino la morte se I'apparecchio viene usato in ambienti interni non ventilati.

B-ASSEMBLAGGIODELL'APPARECCHIO

Rimuovere l'apparecchio dall'imballaggio. Sganciare il fermo seguendo la sequenza A, B, C, quando aprire il coperchio (Fig. 1).

Rimuovere i componenti all'interno dell'apparecchio (Fig. 2).

(1)Vite e rondella (2) Maniglia
(3) Scudo termico (4) Coperchio
(5) Piastra (6) Griglia
(7) Distributore di calore (8) Graticola
(9) Serbatoio d'acqua (10) Ripiano
(11) Gamba superiore (12) Gamba inferiore

1. (Fig. 3) Posizionare lo scudo termico (3) sul coperchio (4) allineando i fori delle viti. Collegare la maniglia allo scudo termico e al coperchio mettendo due viti e due rondelle nei fori per viti.
2. (Fig. 4) Assemblare le gambe inserendo la parte inferiore nella parte superiore finché il pulsante scatta in posizione.
3. (Fig. 5) Capovolgere l'apparecchio disponendolo a testa in giù. Avvitare le gambe negli zoccoli predispositi sul fondo dell'apparecchio. Collocare l'apparecchio per terra in posizione verticale.
4. (Fig. 6-A) Installare il serbatoio d'acqua adagiandolo sulla base, con la finestra di ispezione rivolta verso la parte anteriore.
5. Verificare che le tacche sul cerchio interno del serbatoio siano allineate con le linguette di blocco presenti sulla base, quando bloccare il serbatoio in posizione ruotandolo in senso orario fino a quando si blocchi in posizione (Fig. 6-B). La finestra di ispezione deve essere rivolta verso la parte anteriore, allineata con la manopola di controllo con il serbatoio installato.
6. (Fig. 7) Installare il ripiano, inserendo i loro tre piedi nelle staffe di sostegno sulle gambe e verificarne la stabilità.

C - MESSA IN FUNZIONE

Per collegare o cancellare la bombola, intervenire sempre in un luogo ben arieggiato, lontano da qualsiasti fonte di calore.

Questo apparecchio più essere usato con le bombole butano CAMPINGAZ®, tipo 904 o 907 e il regolatore di pressione CAMPINGAZ® modello 28-30 mbar o 50 mbar.

Puòanche essere usato con altre bombole più granidi butano o di propano (5~15 kg) e i regolatori di pressione appropriati (consultare il rivenditore):

Francia, Belgio, Lussemburgo, Inghilterra, Irlanda, Portogallo, Spagna, Italia, Grecia: butano 28 mbar / propano 37 mbar.

Olanda, Norvegia, Svezia, Danimarca, Finlandia, Repubblica Ceca, Ungheria, Slovenia, Slovakchia, Bulgaria, Turchia, Romania, Croazia: butano 30 mbar / propano 30 mbar.

Svizzera, Germania, Austria: butano 50 mbar / propano 50 mbar.

Polonia:propano 37 mbar.

C-2 TUBO

La lunghezza non deve essere superiore a1,50 m. Deve essere sostituito se è danneggiato o rotto, quando i regolamenti nazionali lo prescrivono o trascorsa la data di scadenzaindicata sul tubo.Non tirare sul tubo e non torcerlo. Tenerlo lontano dai pezioni che possono scaldarsi. ^ 其 Una volta connesso il tubo, verificare la presenza di fughe di gas seguendo le istruzioni indicate nella sezione D-1.

(Fig. 8 / 9) Francia:

L'apparecchio va usato con un tubo flessibile che va installato alle estremita dal lato dell'apparecchio e dal lato della valvola di regolazione, e trattuto da manicotti (Norma XP D 36-110), lunghezza raccomandata 1,25m.

Sistemazione del tubo : seguire leindicazioni di montaggio fornite con il tubo di gomma e i collari.

(Fig. 8/9) Belgio, Lussemburgo, Regno Unito, Irlanda, Porto Gallo, Spagna, Italia, Croazia, Grecia, Paesi Bassi, Repubblica Ceca, Slovakchia, Ungheria, Slovenia, Norvegia, Svezia, Danimarca, Finlandia, Bulgaria, Turchia, Romania, Polonia: L'apparecchio e dotato di un'estremita anellata: devesseutilizzato con un tubo flessibile di qualita adatta all'uso del butano e del propano.

(Fig. 8 / 10) Svizzera, Germania, Austria:

Questo appearechio deve essere utilizzato con un tubo flessibile di qualità adatta all'uso del butano e del propano.

Collegamento del tubo flessibile: per collegare il tubo all'estremita dell'apparecchio, stringere forte il dato del tubo, alla esagerare, con le 2 chiavi:

chiave da 10 per serrare l'ingresso del gas sull'apparecchio
chiave 17 per avvitare il dato del tubo

Collegare l'altra estremita sul raccordo di uscita del regolatore di pressione.

D - COLLEGAMENTO DELLA BOMBOLA DEL GAS

(Fig. 11) Utilizzato un regolatore conforme agli standard EN12864 e EN16129. Raccomandiamo l'uso di un regolatore Campingaz (vedere realtà § C-1). Sulla bombola del gas o sul regolatore delve essere presente una valvola di regolazione.

Se la bombola collegata è vuota, leggere il paragrafo § F: "SMONTARE O CAMIARE LA BOMBOLA DEL GAS".

Per montare o smontare una bombola di gas agire sempre in un luogo arieggiato, all'aperto e mai in presenza di una fiamma, di una fonte di calore o di una scintilla (sigaretta, apparecchi elettrici ecc.), lontano dalle altre persone e dai materiali inflammabili.

1. Collocare la bombola a terra, dietro o accanto all'apparecchio (Fig.12-A). Non mettere la bombola del gas sul ripiano (Fig.12-B).
2. Non sistemare la bombola del gas sotto il appliance, indipendente mea d'altezza H e dal diametro o alla larghezza massimo/a D della bombola (Fig.12-A/C).
3. Verificare che il tubo di gomma si posizioni normalmente,enza torsione o trazione.Tenerlo lontano dagli elementi che possono diventare caldi. (Fig.12-A)
4. Chiudere il rubinetto del regolatore di pressione o della bombola del gas.(Fig. 9-A)
5. Chiudere la manopola di lavoro sull'apparecchio ruotandola verso il symbolo "O". (Fig. 9-B)
6. Avvitare o agganciare il regolatore di pressione alla bombola o al rubinetto della bombola di gas.
7. Verificare che i fori per l'aria del tubo di bruciatore a livello dell'iniettre non siano ostruiti da polvere o da ragnatele.

D-1 PROVE DI TENUTA

Non cercare le fughe di gas con la fiamma, utilizzare un liquido rivelatore delle fughe di gas.

1. (Fig. 13-A) Chiudere il rubinetto del regolatore di pressione o della bombola del gas.
2. Mettere il liquido sui raccordi della bombola / regolatore di pressione / tubo / apparecchio (Fig. 13-B) (le manopole di regolazione devono restare chiuse: posizione "OFF" (O)) (Fig. 13-C).
3. (Fig. 13-D) Aprière l'erogazione del gas (valvola sul regolatore o sulla bombola).
4. Il formarsi di bollicine sta adindicare che vi sono fughe di gas.
5. (Fig. 13-A) Interrompere l'arogazione del gas (valvola sul regolatore o sulla bombola).
6. La perdita di gas può essere arrestata serrando agli punto di raccordo del tubo o sostituendo eventuali componentei difettosi. Se la perdita non viene arrestata, non utilizzato l'apparecchio.

Important:

Bisogna effettuare il controllo e la ricerca delle fughe di gas almeno una volta all'anno e agli volte che si cambia la bombola.

E - UTILIZZAIONE

PRECAUZIONI PER L'USO

Nonutilizzare I'apparecchio a meno di 20 cm da una parete o da un oggetto combustibile,oppure a meno di 1 m dal soffitto.

Prima di accendere il dispositivo, verificare di riempire il serbatoio con acqua fino al livello "MAXI", independentemente dal fatto che il dispositivo venga utilizzato come fornello o griglia.

ATTENZIONE: Alcune parti esposte possono riscaldarsi. Tenere lontano alla portata dei bambini. Non toccare il bruciatore durante o subito dopo l'uso l'apparecchio.

Poggiare l'apparecchio su una superficie orizzontale stabile e non spostarlo durante l'utilizzazione.

Non utilizzare recipienti di diametro inferiore a 20 cm o superiore a 40 cm.

In caso di fuga di gas (odore), chiudere tutti i rubinetti.

Prima di maneggiare l'apparecchio per riporlo, attendere il raffreddamento.

Dopo l'utilizzo, chiudere sempre il rubinetto del regolatore della pressione o della bombola del gas.

E-1 INSTALLAZIONE PIASTRE DI COTTURA Utilizzo del dispositivo come griglia (Fig. 14-A/B)

1. (Fig. 14-ii) Riempire il serbatoio con acqua fina al livello "MAXI" (MASSIMO) (indicato sulla parete del serbatoio).
2. (Fig. 14-ii) Posizione are la griglia (8), con i loro tre piedi adagiati sui supporti della parete del serbatoio.

3. (Fig. 14-ii) Posizione are il distributore di calore (7) sulla graticola, con il bordo appoggiato sulle tache dei piedi della graticola.

4. Posizione una delle piastre di cottura (piastra (5) o griglia di cottura (6)) sulla graticola (8), con il bordo appoggiato sulle tacche dei piedi della graticola.

Posizionamento della piastra (5) (Fig. 14-A)

I tre piedi sulla graticola (8) devono essere allineati e insertitiattraversoletre fessure intorno al bordo della piastra (5) (Fig. 14-i).

Posizionamento della griglia (6) (Fig. 14-B)

Assicurarsi di ruotare la griglia (6) in una posizione tale che il distanziatore a U poggi proprio sui piedi della graticola (8) (Fig. 14-iv).

IMPORTANTE: Non utilizzato più di una piastra di cottura alla volta. Il distributore di calore deve essere posizionato在整个 la piastra di cottura prima dell'uso. Non mettere mai i recipienti di cottura (padelle, wok, ecc) sulla piastra di cottura (5/6) o il distributore di calore (7).

Utilizzo del dispositivo come fornello (Fig. 15)

1. (Fig. 15) Riempire il serbatoio con acqua fino al livello "MAXI" (MASSIMO) (indicato sulla parete del serbatoio).
2. (Fig. 15) Posizione are la griglia (8), con i loro tre piedi adagiati sui supporti della parete del serbatoio.
3. Mettere il recipiente di cottura (padella ecc.) sulla graticola, contrato sul bruciatore. Assicurarsi che la fiamma non superi la parte inferiore del recipiente di cottura.

IMPORTANTE: La piatra di cottura (5/6) e il distributore di calorie (7) devono essere totti quando si utilizza l'apparecchio come una stufa. Non mettere mai i recipienti di cottura (padelle, wok ecc) sulla piatra di cottura (5/6) o il distributore di calorie (7).

E-2ACCENSIONE

Non accendere mai l'apparecchio con il coperchio chiuso, ma solo con il coperchio rimioso.

Accensione piezoelettrica (Fig. 16):

1. (Fig. 16-A) Apriere l'erogazione del gas (valvola sul regolatore o sulla bombola) (verso il riferimento "+").
2. (Fig. 16-B) Ruotare la manopola di lavoro in senso antiorario in posizione di accensione (†). Quando si sente un clic, e il bruciatore è accesso (controllare la presenza della fiammaattraverso la finestra di ispezione che si trova sulla parte anteriore del serbatoio), ruotare la manopola di lavoro in senso inverso (Fig. 16-C) verso la posizione corrispondente al livello di cottura desiderato (tra

1. Se il bruciatore non si accende, ruotare la manopola di controllo in senso orario nella posizione di spento (O) fino a quando si blocchi. Attendere 5 minuti prima di ripetere l'opération.
2. Se il bruciatore non si accende dopo 4 o 5 tentativi, è possibile A. procedere all'accensione con fiammifero alla sezione in basso, oppure B. leggere le istruzioni per la risoluzione dei problemi nella sezione § F.

Accensione con fiammifero (Fig. 17):

Se l'accensione con ilsystema piezoelettrico non funzionasse:

IMPORTANTE: Attendere che l'apparecchio sia freddo, e indossare i quanti di protezione prima di eseguire le seguenti operazioni.

1. (Fig. 17-A) Apriere l'erogazione del gas (valvola sul regolatore o sulla bombola).

2. (Fig. 17-B) Rimuovere il distributore di calore/la piastra di cottura che copre il bruciatore, poi mettere un fiammifero acceso vicino al bruciatore.

3. (Fig. 17-C) Ruotare la manopola di lavoro sul livello di cottura basso (in direzione "").

4. Ripositionare il distributore di calorie / la piastra di cottura.

E-3 UTILIZAZIONE

Per maneggiare parti che potrebbero essere molto calde consigliamo di indossare quanti di protezione.
Preriscaldamento: prima di grigliare, preriscaldare l'apparecchio per circa 2 minuti a fiamma piena.
Una colorazione bluastra della piastra calda è dovuto al forte sviluppo di calorie. Tale fenomeno non ha alcun effetto sulla qualità del materiale utilizzato.
Note: nel caso in cui il bruciatore si spegnesse nelle sita grigliando, chiudere immediatamente il rubinetto del gas e attendere 5 minuti per lasciare evaporare il gas residuo. Trascorso il tempo d'attesa, accendere di nuovo l'apparecchio.

E-4 COTTURA

IMPORTANTE: Assicurarsi che il serbatoio sia riempito con acqua come individato nella sezione E-1. Non far funzionare la piastra perché alimenti al di là del minuto di preriscaldamento, altrimenti il rivestimento speciale rischia di deteriorarsi.

La piastra ha due superfici di cottura: un lato ondulato per scottare le carni e un lato liscio per il pesce, i frutti di mare, le verdure, ecc..

La piatra è rivestita con un materiale antiaderente di alla qualità che garantisce una cucina sana alla aggiunta di grassi oolio.

Quando si utilizes la griglia, le sostane grasse sono raccolte nel serbatoio dell'acqua, il pasto è perfettamente sano (senza grassi residui o carbonizzati) e gli ingredienti conservano tutto il loro sapore.

E' possibile altresi modulare l'intensità della cottura secondo il posizionamento degli alimenti sulla piastra: potenza massima al centro, più moderata verso l'esterno.

É possible cucinare con il coperchio chiuso quando si utilizes l'apparecchio como un forno grill. Sul coperchio c'é un termometro che permette di controllare la temperatura di cottura (Fig. 3).

E-5 ARRESTO

Chiudere il rubinetto del regolatore di pressione o della bombola del gas. (Fig. 9-A)

Quando le fiamme sono spente, ruotare la manopola di lavoro dell'apparecchio in posizione OFF (O). (Fig. 9-B)

F - SMONTARE O CAMIARE LA BOMBOLA DEL GAS

Operare sempre in un ambiente ben aereato e mai in presenza di fiamme, scintille o altre fonti di calore.

1. Chiudere la manopola di lavoro sull'apparecchio ruotandola verso il symbolo "O". (Fig. 9-B)
2. Chiudere il rubinetto del regolatore di pressione o della bombola del gas. (Fig. 9-A)
3. Staccare il regolatore di pressione alla bombola del gas.
4. Installare la nuova bombola del gas
5. Collegare il regolatore di pressione alla bombola del gas (verificare la guarnizione del regolatore di pressione prima di collegarlo alla bombola del gas)
6. Verificare la presenza di perdite di gas come indicate nella sezione § D-1.

G-STOCCAGGIO-MANUTENZIONE

Per conservare a lungo il vostro apparecchio, occorre effettuarne regolarmente la manutenzione.

Non pulire l'apparecchio quando è in funzione.
Aspettare il completo raffreddamento dell'apparecchio, per evitare bruciature provocate dai pezzi caldi (piatra, griglia, graticola, serbatoio, ecc).

Una volta raffreddatasi l'unità (all'incirca 15 minuti) rimuovere la piatra di cottura e la griglia. Sbloccare il serbatoio dalla base ruotandolo in senso anti-orario e sollevandolo. Svuotare il serbatoio dall'acqua. Svitare le gambe dalla base.

Pulire le parti unite con acqua e sapone o con un prodotto detergente non abrasivo.

Per splificare la pulizia, è possibile lavare il coperchio, la piastra di cottura, il serbatoio, la griglia, in lavastoviglie. É possibile pulire le gambe con una spugna (senza detersivi in polvere).

Durante la pulizia, badare a non ostruire i bruciatori. Se sono ostruiti, ad esempio da alimenti fuoriusciti nella casseruola, sturare i fori con una spazzola metallica,

Dopo la pulizia, assemblare i pezzi dell'unità, rimettere il coperchio e bloccare invertendo i passaggi A, B, C in Fig. 1.

Le gambe devono essere riposte come illustrato nella Figura 18. Assicurarsi di ruotare la griglia (6) verso una posizione tale che il distanziatore ad U non poggi sui piedi della graticola (Fig. 14-iii), altrimenti il coperchio potrebbe non chiudersi.

L'apparecchio deve essere immagazzinato in luogo fresco, asciutto e aereato, fuori della portata dei bambini, mai in uno scantinato o in una cantina.

Se non veine utilizzato per altre 30 giorni, verificare che gli orifizi del tubo del bruciatore non siano ostruiti da ragnatele, il che potrebbe nuocere alle prestazioni dell'apparecchio o dar luogo allo sprigionarsi di fiamme fuori dal bruciatore con seguente pericolo.

In caso di fermo prolongato dell'apparecchio, staccare il serbatoio come indicato al paragrafo F .

Verificare periodicamente lo stato del tubo e cancellar se presenta segni d'invecchiamento o screpolature (paragrafo § C-2).

Se un iniettore dovesse otturarsi (la bombola contiene ancora del gas ma l'apparecchio non si accende), non cercare di risolverve il problema alla iaiuto di pe rsonale qualificato. Restituire l'apparecchio al rivenditore.

H - ANOMALIE / RIMEDI

Anomalie Probabil	cause / rimedi
Il bruciatore non si accende	Cattivo arrivato del gas Il regolatore di pressione non funziona Tubo, rubinetto, tubo di Venturi o fori del bruciatore otturati. Pulire il venturi.
Il bruciatore è intermittente o si spegne	Verificare se che ci sia gas Verificare il collegamento del tubo Consultare il Servizio Assistenza
Fiamma instabile e che emette un soffio	Bombola nuova che può conteneria aria. Lasciar funzionare e il difetto sparirà. Acqua residua dopo il lavaggio dello spartifiamma del bruciatore Consultare il Servizio Assistenza
Grande fiammata alla superficie del bruciatore	Il tubo di Venturi è ostruito (che ci sia) Consultare il Servizio Assistenza
Fiamma all'iniettorè	La bombola è quasi vuota Cambiare la bombola e il difetto sparirà Consultare il Servizio Assistenza.
Fuga con fiamma al raccordo	Chiudere immediamente l'arrivo del gas Raccordo che noniene: stringere i dadi o cancellare il tubo Consultare il Servizio Assistenza
Calore insufficiente	Iniettoro o tubo di Venturi ostruiti. Pulire il venturi. Consultare il Servizio Assistenza.
Fuga con fiamma dietro il bottone di regolazione	Rubinetto difettoso Specnere l'apparecchio Consultare il Servizio Assistenza.

I - PERIODO DI GARANZIA -

Anni 2
