MANUALE UTENTE NK24M5070CS SAMSUNG

IT - Istruzioni di montaggio e d'uso

Simboliutilizzatiinquesto manuale

AVVERTENZA

Pericolò pratiche non sicure che potrebbero dar adito a infortuni odecesso.

ATTENZIONE

Pericoli o pratiche non sicure che potrebbero dar adito a scosse elettriche, infortuni o danni ai beni.

NOTA

Consiglio e struzioni utili

Queste icone e symboli di avventimento servono ad evitare infortuni sua voi che agli altri. Si prega di segurli alla lettera. Dopo aver fatto quello capitolo, si prega di conservarlo in un luogo sicuro per possibili riferimenti in futuro.

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

La cappa può essere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, come quene le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

• E' importante conservare tutti i manuali che arrivagnano il prodotto per poterli consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
• Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Avverenze

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.
• L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o privè di esperienza o della necessaria conoscenza, perché sostto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• La pulizia e la manutenzione non deve essere effettuata da bambini alla sorvegianza.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
• La cappa va frequentlymente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quando espressamenteindicato nelle istruzioni di manutenzione. L'inosservanza delle norme di

pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

• E' severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo lampada indicate nella sezione manutenzione /sostituzione lampada di questo manuale.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto delve essere evitato in agli caso.

La frittura delve essere fatto molto controlo one evitare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.
- Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.
- Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quando previsto dai regolamenti delle autorità locali competenti.
- L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
- Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
- Maiutilizzare la cappa senza griglia correttamente montata!
- La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamenteindicato.
- Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
- Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'infallazione.
- In caso di dubbio, consulare il centro di assistenza autorizzato o personale qualificata similare.

ATTENZIONE!

• La mancata installmente di viti e disponibili di fissaggio in conformità di queste istruzioni cui可供are rischi di natura elettrica.
• Non'utilizzato con un programmatore, timer, telecomando separato o qualiasi di alto dispositivo che si attiva automaticamente.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di appearecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchialura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche后再e il termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficente il systema di riduzione degli odori, sostituire, quando è necessario, il'filtrato carbone. Per mantenere ben efficente il filtrlo del grasso, pulirlo in caso di necessità. Per ottimIZZARE l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del systema di canalizzazione indicato in quello manuale.

Utilizzazione

La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapori vengono evacuiati versus o'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuation non è fornito e va acquistato.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provvista di filtri al carbone, quosti devono essere totti.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parrete con diametro inferiore determinera una diminuizione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina perci ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.
1 Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
Evitare cambiamenti drastici di sezione del condotto.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nellaStanza. Perutilizzare la cappa in这名 versione è necessario installare unystema di filtraggio aggintivo a base di carboni attivi.

Installazione

La distanza minima fra la superficie di supporte dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiori a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le struzioni di installmente del dispositivo di cottura a gas specificano una distanza magiore, bisogna tenerneconto.

! Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se provvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche dopo installation,applicare un interruptore bipolarare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione I1, conformmente alle regole di installation.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificare il corretto funzionamento, controlling sempre che il cavo di rete sua stato montato correttamente.

La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmente prescelta.
  Togliere ili filtro/ali carbone attivo se forniti (vedi anche paragrafo relative). Questo/iva/nno rimontato/solo se si vuole utilizzare la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventualmente va molto e conservato.

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E'uttavia necessario interpellare un technician qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

Note: I particolare contrassegnati con il significato "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolare non forniti, da acquistare.

Manutenzione

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOLI

Per tutte le operazioni di manutenzione utilizzare quanti da lavoro.

Filtro antigrasso

Fig. 14-32

Trattiene le particelle di grasso derivanti alla cottura.

Ilattro antigrasso metallico delve essere pulito una volta al mese con detergenti non agressivi, manualemente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtrato antigrasso metallico po so coloriri ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 31

Trattiene gli odori sgradevoli derivanti alla cottura.
Il filtrato ai carboni attivi cui èsere lavato ogni due mesi (o quando ilsystema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indicaQLa necessita) in acqua calda e detergenti idonei o in lavastoviglie a 65^ (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo除去 stoviglie all'interno).
Togliere l'accu in effesso sansa rovinare il filtro, dopodiché togliere il materassinoippo all'interno del telaio in plastica e riporlo nel forn o per 10 minuti a 100^ perasciugarlo definitivamente.
Sostituire il materassino agli 3 anni e agli volta che il panno risulta dannegggiato.
Rimuovere il telaio reggi filtrg di 90^ i pomelli (g) che lo fissano alla cappa.
Inserire il materassino (i) di carbone all'interno del telaio (h) e rimontare il tutto nella apposita sede (j).
E' possibleutilizzare un filtro carbone di tipo tradizionale,non lavabile ne'rigenerabile, da sosituitegni 3-4 mesi.
Telaio materassino del filtro carbone sono saldati insieme, l'eventuale telaio fornito con la cappa non va perciò utilizzato.
Per l'utilizzo inseire nell'apposita sede e fissare agenda sugli apposti dispositi.

Il filto al carbone più essere acquistato sul site web del Servizio di Assistenza o presso i Centri di Assistenza Samsung. Fare riferimento alle informazioni riportate nell'ultima pagina di questo manuale.

Sostituzione Lampade

La cappa è dotata di unsystema di illuminazione basato sulla technologia LED.

LED garantiscono una illuminazione ottimale, una durata fine a 10 volte magiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.

Funzionamento

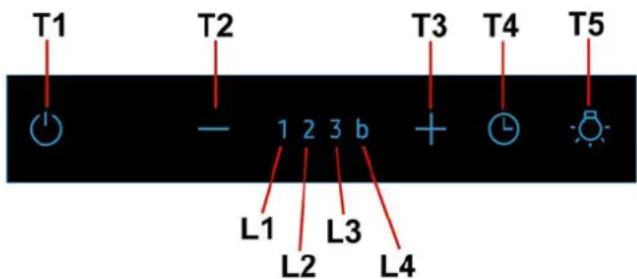

T1. ON/OFF Motore di aspirazione:

A cappa accesa a qualsiasi velocità premendo il tasto T1 la cappa si spegne.

A cappa spenta (OFF) premendo il tasto T1 la cappa si accende alla Velocita 1.

T2. Decreimento velocità

Premendo il tasto "T2" si ottiene il decremento della velocità, dalla velocità 4 (Boost) alla velocità 1.

T3. Incremento velocita

Premendo il pulsante (cappa in stato ON)iene incrementata la velocità del motore alla velocità 1 alla velocità Boost (temporizzata).

Velocita 1 led L1

Velocita 2 led L2

Velocita 3 led L3

Boost (temporizzata) led L4 lampeggiante

Nota: La Velocità 4 (Boost temporizzata) rimane in funzione per 5 minuti, dopodichè la cappa imposta automaticamente la velocità 3

T4. Temporizzazione velocità

La temporizzazione delle velocità si abilita premendo il tasto T4, a temporizzazione scaduta la cappa si spegne.

La temporizzazione è casi suddivisa:

Velocita 1 - 20 minuti (led L1)

Velocita 2 - 15 minuti (led L2)

Velocita 3 - 10 minutl (led L3)

Boost - 5 minuti (led L4 lampeggiante)

Durante il funzionamento temporizzato premendo il tasto T2 la cappa esce alla modalità temporizzata e decrementa la velocità.

Premendo il tasto T3 la cappa esce alla modalità temporizzata e incrementa la velocità.

Premendo il tasto T4 la cappa esce alla modalità temporizzata mantenendo la velocità impostata.

T5. ON/OFF Luci

Controllo e configurazione segnalazione della saturazione dei filtri:

Segnalazione filtrograssi

Dopo 40 ore di funzionamento il led L1 lampegia.

Quando compare tale segnalazione eseguire la manutenzione del filtro grassi.

Per resettare la segnalazione tenere premuto il tasto T1 per 3". (cappa in stato ON).

II led L1 smettera di lampeggiare e la cappa si spegne (OFF).

Segnalazione filtro carboni

Dopo 160 ore di funzionamento il led L2 lampeggia.

Quando compare tale segnalazione eseguire la manutenzione del filtro carboni.

Per resettare la segnalazione tenere premuto il tasto T1 per 3^ . (cappa in stato ON).

II led L2 smettera di lampegliare e la cappa si spegne (OFF).

Nel caso di segnalazione contemporanea di entrambi i filtri, i led L1 e L2 lampeggeranno alternativamente.

Il reset avviene effettuando 2 volte la procedera sopra descritta.

La prima volta resetta la segnalazione del filto carboni, la seconda resetta la segnalazione del filto grassi.

Nella modalità standard la segnalazione filtrone carboni non è attiva.

Nel caso siutilizzilacappa in versionefiltranteeneccasarioabilitare la segnalazionefiltro carboni.

Attivazione segnalazione filtrico carboni:

Posizonare la cappa in OFF e tenere premuto il tasto T2+T3 per 3".

Appena premuto il tasto il led L1 lampeggera per 1".

I led L1 e L2 lampeggeranno fino all'emessione di un "BEEP", a confirma

dell'avvenuta attivazione; la cappa torna in OFF.

Disattivazione segnalazione filtro carboni:

Posizionare la cappa in OFF e tenere premuto il tasting T2+T3 per 3".

Appena premuto il tasto i led L1+L2 lampeggeranno per 1".

II led L1 lampeggera fino all'emissione di un "BEEP", a conferma dell'avvenuta disattivazione;la cappa torna in OFF.

T1. ON/OFF Motore di aspirazione (BKII./BIMK.ДВИRG BCMOKTYBAHHA)

KoH BnTjKa npaioe Ha 6yDb-kiin WbNkOcTi, HATNCHyBm KhONKy T1, BnTjKa BmmKaTeBc.

KONBINTJAKKA BIMKHEHa(OFF),HATNCHYBUN KHONKYT1,BNTJAKBAIMKAeTbCn HA WBNIKOCTI 1.

T2.3HHKHeHHaWbNdkocci

HaTmCHyBm KHOKky "T2", MoXHa 3MeHUMTN WbNdkicTB, 3i WbNdkocTi 4 (Boost) Do WBnDKoCTI 1.

T3. 36inbueHHBwBdkocti

HaHcHbHnKHOHkny (BHTRAKBAPEXMMI ON), WbUdKCTb DnRyHa 36InbUyETbcra 3i WbUdkOci1 Do WbUdkOci Boost (3anporpamOBaHo).

WBnKicb1IndkatopL1

WBnKicTb 2 iHnkatop L2

WBnKicTb 3 iHnKaTOp L3

Boost (3anporpaMoBaHa) iHnkaTop L4 6nmae

PnIMtKa:WBnKic3b4（Boost 3anporpamOBaHa）npauoe npoTrom5XBnHn, nICr YORo BnTjXkA ABOTMaTHNHO nepEMnKaETcRa Ha WnDkCTb 3

T4. Yacobe nporpaMyBaHHa WbNdkocti
