KULLANIM KILAVUZU NK24M5070CS SAMSUNG

Bu masaladagi har qanday shikoyatlar ra'd etiladi

I Ishlatladigan quvurning minimal uzunligi eng zarur darajada bo'lishi lozim
! Bo'g'inlar soni eng kam bo'lan quvurdan foydalaning (maksimal bukilish burchagi 90°)
I Quvur kesiminig keskin o'zgarishini oldini olish lozim

Filtrovchi rejim

Bu kilavuzda kullanilan simgeler

UYARI

Kazalara veya olume yol açabilecek tehliker veya güvenli olmayan uygulamalar.

DiKKAT

Elektrik carpmalarina, kazalara veya eya hasarlarina yol acabilecek tehliker veya gvenli olmayan uygulamalar.

NOT

Faydali tavsiyer ve talimatlar

Bu uyari isaret ve simgeleri hem sizin, hem de baskalarinina basina gebeilecek kazalari onlemek icindir. Bunlara harfiyen uygun hareket etmenizrica edilir. Bu bolumu okuduktan luften ileride gerektiginde basvurabilimeniz icin guvenli bir yerde saklayin.

Bu el kitabinda belirtilen talimatlara adm adim riayet ediniz. Üretici, bu el kitabinda yar alan talimatlara riayet etmemeken Kaynaklanan olasi arizalara, sebeb olunan hasar veya yanginarla iliskin hicbir sorumluluk kabul etmez. Davlumbaz yemek pisirilirken ortaya cikan duman ve buharin seksilmesi amaciyla ve sadece evlerde kullanilmak üzere tasaranmistir.

Kullanma kulavuzunda gosterilen sekillere nazaran davlumbazin farkli fonksiyonlari olabilir, faktat kullanma talimati, bakimi ve montaji ayni sekilde kalyor.

• Bu kullanum kulavzunu ileride ihtiyac duyulabilecek heranda basvurulabilmesi icin muhafaza etmek onemildir. Urunun satilmatis, baskasina verilmesi ya tasinmasi esnasinda bu kullanum klavzunun da urun ile birilke kalmasina ozen gosterizin.
• Talmatlari dikkatle okuyunuz: Kurulum, kullanim ve güvenlik ile ilgili;cok onemli bilgiler icerir.
• Gerek urun uzerinde gerek ise tahiye kanallarinda ne elektrikel ne de yapisal tadilatlar yapmayiziniz.
  Cihazin kurulumuna baslamadan once tum parcalarin kullanilabilir halde oldugunu konrol ediniz. Aksi takdirde ureticyle iribata gechip kuruluma devam etmeyiniz.

Dikkat

Herhangi bir temizleme veya bakim islemi yapmadan once elektrik prisini cikartarak veya ana sebeke ile baglantiyi keserek davlumbazi kapatiniz.
- Tüm kurulum ve bakim ilemleri icin is eldiveni kullanız.
Cihaz, 8 yas ve üsti Çocuklar ve gozetim-altinda bulunan ve cihazin kullanimiyla ilgili egitim alip kullanima baglolan tehlike hakkinda bilgileri oldugu takdirde yetersiz fiziksel,duyusal vya akli yetenege sahip kisiler ya da tecrube vya teknik bilgi eksikligi olan sahiscal tarafindan kullanilacak sekilde tasarlanmistir.
- Cocuklarin ocek ile oynamaları)yasaktir. Temizlik vebakim islemleri gozetimsiz cocuklar tarafindan yapilmamalidir.
- Mufkak davlumbazi diger yanici gaz aygitları veva diger yakhtarla kullanildiğnda cihazın kuruldugualandaki böümlerinin havalandirilma sartları yerine getirmek gerekir.
- Bakim talimatlarini dikkate alarak davlumbazin ic ve dis kismini (AYDA EN AZ BIR DEFA OLMAK UZERE) temizlemek gerekir. Davlumbazin temizlik ve filtretdehyigişirme ve temizleme talimatlarina uyulmaması yangın riskine neden olabilir.

• Davlumbazın-altında yemekleri alevlendirmek kesinlikle)yasaktır.
• Ampul degistirken klavuzda bulunan ampul Bakim/Deiistirme bolumnde yer alan lamba tipini kullaniniz.

Açık alev filtreler icin son derece zararlidir ve yangin tehlikesine yol acabilir, bu nedenle bu durumun önlenmesi gerekir.

Yagin fazla isinmaması ve tutşmaması icin:tüm kizartma ilelmeri dikkatle yapilmaldir.

UYARI: Piirme cihazlariyla kullanildiginda davlumbazin bolumleri sinabilir.
- Kurulum islemini tamamlamadan cihazin ana baglantisini yapmayiniz.
- Buhar tahiyyesi içın uygulanacak teknik ve güvenlik onlemlerility ilgili olarak yerel yönetim tarafindan verilen duzenlemelere uymak onemlidir.
- Bu cihaz icin gaz veya diger yakit kullanan cihazlardan buhar tahiye etmek gibi farklinedenlerden dolayi kullanan vantilasyon sintemine kanai sistemi kurulamamaldir.
- Elektrik carpma riskerini onlemek icin davlumbaz ampulunuogruksekilde yerlestirmeden cihazi kullanmayiniz.
- Izgaralari kurmadan davlumbazi kullanmayiniz.
- Özellikle belirtilmediği takdirde davlumbazi ASLA destek yüseyi olak kullanmayiniz.
- Montaj icin urunle tedarik edilen vidalari kullaniniz veya, tedarik edilmediigi takdirde, uygun vida tipini satin aliniz.
- Kurulum Kilavuzunda yer alan匐ru uzunluktaki vidalari kullaniniz.
- Tum sorulariniz ici yetkili destek hizmetini veya uzman tekniysen ile irtibataGPCINZ.

DiKKAT!

• Kilavuzda yer alan talimatlara uygun sekilde vida ve sabitleme aygitlarin in yerleşirilmemesi elektriksel tehlikelere neden olabilir.
• Bir programlama cihazi, zamanlama cihazi, ayr uzaktan kumanda veya otomatik olarak devreye giren herhangi baska bir donanimla birlikte kullanmayin.

Bu cihaz, 2012/19/EC sayil Avrupa Atik Elektrik ve Elektronik Ekipman Yonergesi (WEEE) uyarinca isareletnmistir. Bu urunun uygun bir sekilde atilmasini sagladiginiz takdirde, cve re vs inan sagligi acisindan soz konusu urunun uygunsuz bir sekilde isleme tabtutulmasi sonucu ortaya cikabilecek olasi olumsuz etkileri onlemis olacaksiniz.

sembolü, bu

Urun ya da urun ile beraber verilen belgeler uzerinde bulunan sembolu, bu cihazin evesel bir atik olarak gorilmemesi gerektigine isaret erder. Cihaz, bu tip elektrkli ve elektronik cihazlar unldigi donusuml toplama noktasina tesim edilmelidir. Atklar yok etme islemi, atik yok etme konusunda cve re illgili mevcut yerel duzenlemeler dokultusunda gerseklesteilmelidir.

Bu urunun geri donusum kosullari hakkinda ayrintili bilgi icin, hudutlari icinde bulundugunuz belediyenin ilgili dairesine, atik yok etme servisine veya urunun saticisa danisan.

Bu aygit asagida belirtilenlere gore tasarlanmis, test edilmis ve ureilmistir:

Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Cevre uzerine etkiyi azaltmak amaciyla doğru bir kullanim icin ooneriler. Pisirmye baslarken davlumbazi minimum hizda ÇALISTIRINZ ve pisirme islemi bittikten sonra birkac dokika daha calisir konumda birakiniz. Hizi yalinica fazla miktarda duman ve buhar varsa artiriniz ve takviye hizi(lar) yalinzca ug durumlarda kullaniniz. lyi bir koku azaltma etkinlingin konunmasi icin gerektiginde karbon filtrey(leri) degistiriniz. lyi bir yap filtresi etkinlingin konunmasi icin gerektiginde yaq filtresini(lerini) temizleyiniz. Etkinligini optimize etmek ve gürüllüyu en扭矩 seviyeye indirnek icin bu kullanim kilavuzunda belirtilen(Maximum canal sistemi capini kullaniniz.

Kullanim

Davlumbaz yemek piirilkirn ortaya cikan duman ve buharin cekilmesi amaciyla ve sadece evlerde kullanimak uzere tasarlanmistir.

Davlumbaz, havayi disari atici veya filtre edici model olarak tasarlanmistir.

Aspire eden versiyon

Yemek buharlari, baglanti falanjina sabitlenmis bir tahliye borusu saysinde disariya attiliar.

UYARI:

Tahliye borus urun ile birlikte tedarik edilmez. Ayrica satin alinalmadir.

Tahiye borusunun capi baglanti halkasinin capina esit olmaldir.

UYARI:

Eger davlumbazin carbon filtreleri var ise bunlar qikartilmaldir.

Davlumbazi duvardaki cikis borularina ve aigizlarina baglayiniz. Diametresi hava cikisiyla ayni olmalir (baglanti halkasi).

Borularin ve duvardaki az capi cikis boralarinin emme gucunun iyi calismasini azaltir ve gurultuyu buyuk olvide artirir.

Dolayisiyla bu konuyla ilgili higbir mesuliyet kabul edilmez.

I Mumkun alan en kisa boyda tahiye borusu kullanin
! En az sayida dirsege sahip boru kulla (Maksimum dirsek aci: 90^
! Borunun kesitinin ( genisligin ) ani olarak degismesinden kaclin.

Filtreleyici versiyon

Aspire edilhaven, odaya tekrak aktanilmadan once icerdigi kokusundan ve yaqdan aritlacaktir. Bu versiyonda davlumbaz kullanmak icin aktif carbon bazl bir litre systemin takilmasi gerekit.

Kurulum

Ocagin uzerindeki piirme kapiri incin destek yüzeyleri ile ocak davlumbazinin en alçak kismiarasindaki minimum mesafe, elektrkli isticilardan 50 cm,gaz veya gazlaelektrikle calisan ocalkldan 65 cm'den az olmamaldir.

Gazl ocaklarin kurulumuyla ilgili olarak talimatarda daha fazla mesafe belirtiliyorsa, buna bagli kalinaldir.

Elektrik böglantisi

Ana guc kaynaqi davlumbazin icinde yer alan plakada belirtlen degere uygun olmalir. Davlumbazi varsa bir fis ile mevcut duzenlemelere uygun bir prize takip erisilebilir bir alana yerlestitiniz. Kurulmndan sonra da eger cihazin fis iyok isie (dogrudan sebeke baglantisi) vya pris erisilebilir bir yerde degilse, aqiri akim kategorisi lll il igili kosullar aldinda ana kablonan baglantisinin tamamen kesilmesini saglayan, standartla ureygun gift kutuplu bir anahtar kullanin.

UYARI:

Davlumbazi ana guc kaynagina yeniden baglamadan ve etkin sekilde calistigi kontrol etmeden once, ana guc kaynag kablosunudzgun takilip takilmadiigi denetleyin.

Davlumbaz Özel bir elektrik kablosuna sahiptri; Bu kablunun hasar görmesi durumunda yetkili teknik servire basvurun.

Montaj

Montaja bslamadan once:

• Satin alinan urunun seçilen montaj alani icin uygun boyutta olup olmadigi nki kontrl edin.
  Varsa aktif karbon (^) filtresini sikariniz (ilgili paragrafia bakiniz). Bu/bunlar sadece davlumbazi filtreli model olarak kullanmak isterseniz monte edilecekir.
  (Nakliye açsindan) davlumbazın icinde böcka malzemelerin (örn. vida paketi), garanti kartı () vs) bulunup bulunmadigi nikel oderek bunlan ÇiKarin ve ayir bir yerde muhafaza edin.

Davlumbazin birçok duvar/tavan tipinde sikilmasin质量问题 genis dubeller verilmişir. Bununla birlikte, ehl bil tekniysen duvar/tavan tipinegone malzemelerin uygünlugunu onaylamaldir. Duvar/tavan davlumbazin ağınlügen taşlyacak Günte olmal dir. Cihazi, fayans, siva veya silikon yüzeye monte etmeyiniz. Yalnizca duvara monte ediniz.

Not: (^*) ile isaretli elamanlar opsiyonel aksesuarlar olup sadece satin alinacak bazi model veya elamanlarla birlikte temin edilir.

Bakim

Temizleme

SADECE lki suya batirilmis bir bez ve noitr sivi deterjanla temizleyiniz. TEMIZLIK TAKIMLARI VE ALETLERI KULLANMAYINIZ! Asindinci urunler kullanmayiniz. ALKOL KULLANMAYINIZ!

Tumbakimislelmerinde is eldivenik kullanin.

Yag filtresi

Sekil 14-32

Pisirme sonucu olusan yaq taneciklerini tutar.

Yag fittresi, ayda bir asitsiz deterjanla, elde veya duşuk isi ve kisa devreye programlanmisi bir bulasik makinesinde temizlenmelidir. Bulasik makinesinde yikandiginda, yag fittresinin rengi hafifce solabilir, ancak bu ftiltreme kapasitesini etkilemez.

Yag filtresini cikarmak icin yay birakma kolunu cekin.

Kömur filtrisi (yalnizca filtreli modellerde)

Sekil 31

Filtre, pisen yemeigin neden oldugu rahtatsiz edici kokulari emerg.

Kömür filtresicak su ve uygun bir deterjanla veya bulasik makinesinde 65^'de (bulasik makinesi kullanildigi tacdirde, tam devri seginiz) iki ayda bir (veya filtre dolum gõsterge systemi - satn aldiginiz modelde varsa - bu zorunluluğ gõstirir yikanabilir. Fazla suyu filtrye zarar vermeden bosaltip, plastik kafesin icerisinde bulunan yatagi sökūnz ve kafesi tamamiyla kurutmak依據 100^'deki firnda 10 dakika birakiniz.

Yataqi her 3 yilda bir, bez yiprandigianda degiistiriniz.

Bacayi ocak davlumbazina baglayan duğmeleri (g) 90^ dondürerek filtre tutucu kafesini dokūnz.

Aktif carbon filtré keçesini (i) kafesin (h)icine sukup, ger kalanin tamamimi muhafazasina (j) yerleştiniz.

Yikanabilir veya yeniden uretilemeyen, her 3-4 ayda bir degistirilen klasik bir carbon filtre de kullanlabilir.

Karbon filtr, karbon filtr tutucu kafesi birlikte lehimlenir; cihazla birlikte verilen sonuncu kafes bu nedenle kullanilamaz.

Kafesi yuvasina takiniz ve 2 adet plastik dugmeyi tandurerek sabitleyiniz.

Karbon filtrin satin alinmasi

Karbon filtreyi Teknik Servis Web sitesinden veya Samsung Teknik Servis Merkezlerinden satin alabilirsiniz. Bu kilavuzun son sayfasinda verilen bilgilere basvurun.

Lambalari degistirme

Davlumbaz LED teknojisine dayali bir aydinlatma sisteme sahipir. LED'ler ideal bir aydinlatma ve normal lambalarinkine gore 10 defa daha uzun bir kullanim suresi ve 90 enerji tasarrufu saglarlar.

Bunlarin yanileri ile degistirlimesi icin teknik servise basvurunuz.

Calistma

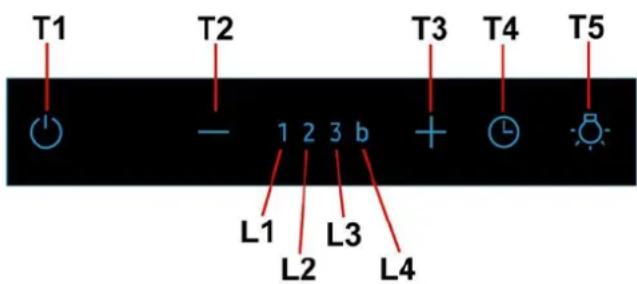

T1. Havacekme motoro ON/OFF (AÇma/Kapama)dügmesi:

Davlumbaz herhangi bir hizda açik konumdayken T1 Düğmesine basildiginda chaz söner.

Davlumbaz OFF (Kapali) konumdayken T1 Düğmesine basildüznda cihaz 1inci yüzda calismaya baslar.

T2. Hiz azaltma

"T2" duğmesine basildiginda emhe hiz 4'ten (yogun) 1'e duser.

Davlumbaz 1inci hizda calisirken "T2" duğmesine basildiginda, cihaz OFF (kapali) konumaGPCER.

T3. Hiz artima

T3 duğmesine basildigindavlumbaz OFF (Kapali) konumdan 1inci hiza geleç.

Davlumbaz ON (Açık) konumdayken Düğmeye basildüzinda motor yüz 1'den)ygün hizat geçer (zampany).

1inci hiz led L1

2inci hiz led L2

3üncü hiz led L3

Yogun hiz (zamanli) led L4 yanip söner

Not: 4unc hiz (yogun zamanli) 5 dak. boyunca calistiktan sonra davlumbaz otomatik olarak 2inci hiza geger

T4. Hiz zamanlamasi

Hiz zamanlamasi T4 duğmesine basildiginda etkinleşir, zamanlama sonuçlandignda isedavlumbaz sönir.

Zamanlama bu sekilde siralanir:

T4 duğmesine basildüzinda davlumbaz belirlenen hizi koruyarak zamanl calisma modundan cikar.

T5. ON/OFF (Açma/Kapama) Isiklar

Kontrol ve filtre doyma sinyali ayari:

Yag filtresinyali

40 saat kullanimdan sonra led L1 yanip sommeye baslar.

Bu sinyal güruldügünde yag filtresi bakim yapilmalidir

Sinyali sifriramak icin T5 duğmesini 5" boyunca basili tutunuz. (davlumbaz ON/Agk konumdayken).

Davlumbaz "BIP" diye bir ses cikartir ve led L1 söner.

Karbon filtrisinyali

160 saat kullanimdan sonra led L2 yanip sonmeye baslar.

Bu sinyal güruldugnde karon filtresbakimi yapilmalaridir.

Sinyali sifrlamak icin T5 duğmesini 5" boyunca basili tutunuz . (davlumbaz ON/Agik konumdayken).

Davlumbaz "BiP" diye bir ses cikartir ve led L2 söner.

iki filtré de ayni zamanda sinyal verdiginde, led L1 ve L2 sirayla yanip söner.

Sifirlama, yukarida belirtilen proseduru 2 defa tekarlayarak yapilir.

Birinci kez karbon filtresi, ikincisinde ise yag filtresi sifirlanir.

Standart modunda carbon filtre sinyali aktif degildir.

Davlumbaz filtreli model ordeal kullanildigi takdirde karbon filtre sinyalini aktif konuma getirmek gerekir.

Karbon filtrisinyalini aktif konuma getirme:

Daylumbazi OFF (Kapali) konuma getirip T5 duqmesini 5" boyunca basili tutunuz.

Dugmeye baslir basilmaz oanda aktif孕期 sinyaline bagli孕期 ledler yanmaya baslar.

Davlumbaz "BIP" diye bir ses cikartir ve led L2 2" boyunca yanip soner.

Davlumbaz OFF (Kapali) konuma geçmeden led L1 e L2 2" boyunca yanmaya devam eder.

Karbon filtrisinyali kapali konuma getirme:

Davlumbazi OFF (Kapali) konuma getirip T5 duğmesini 5' boyunca basili tutunuz

Dugmeye basilir basilmaz oanda aktif olan filtre sinyaline bagli olan ledler yanmaya baslar.

Davlumbaz "BIP" diye bir ses cikartir ve led L2 söner.

Davlumbaz OFF (Kapali) konuma gezmeden led L1 2" boyunca yanmaya devam eder.
