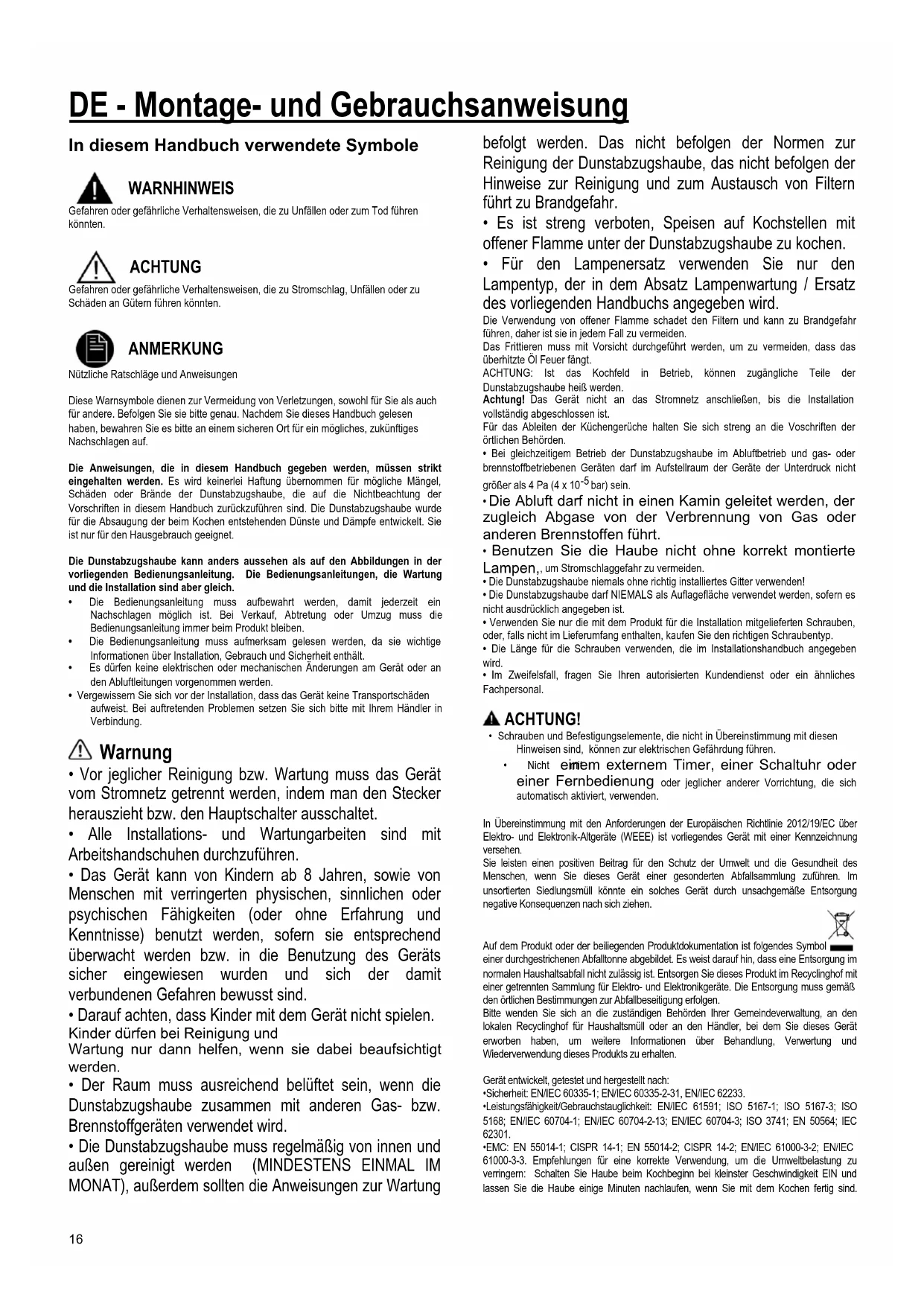

BEDIENUNGSANLEITUNG NK24M5070CS SAMSUNG

DE - Montage- und Gebrauchsanweisung

In thisem Handbuch verwendete Symbole

WARNHINWEIS

Gefahren oder gefährliche Verhaltensweisen, die zu Unfallen oder zum Tod führen konnten.

ACHTUNG

Gefahren oder gefährliche Verhaltensweisen, die zu Stromschlag, Unfallen oder zu Schaden an Gutem führen konnten.

ANMERKUNG

Nutzliche Ratschlage und Anweisungen

These Warnsymbole dieren zur Vermeidung von Verletzungen, sowohl für Sie als auch für andere. Befolgen Sie sieitte genau. Nachdem Sie theses Handbuch gelesen haben, bewahren Sie esitte an einem sicheren Ort fur ein mögliches, zukünftiges Nachschlagen auf.

Die Anweisungen, die in thism Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen fur mögliche Mangel, Schaden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thism Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dunte und Dampfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Die Dunstabzugshaube kann anders aussehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

Die Bedienungsanleitung muss aufbewährt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthalt.
- Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.
- Vergewissem Sie sich vor der Installation, dass das Geräte keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sichitte mit ihrem Handler in Verbindung.

Warning

• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker Herauszieht bzw. den Hauptschalter ausschaltet.
• Alle Installations- und Wartungarbeiten sind mit Arbeitshandschuhen durchzuführen.
• Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringten physischen, Sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts safer eingewiesen wurden und sich der damit verbundenen Gefahren bewusst sind.
• Darauf achten, dass Kinder mit dem Gerät nicht playen. Kinder dürfen bei Reinigung und

Wartung nur dann halten, wenn sie darauf beaufsichtigt werden.

• Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.
• Die Dunstabzugshaube muss regelmäßig voninnen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT), außer dem sollen den Anweisungen zur Wartung

befolgted. Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu Brandgebung.

• Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen.
• Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuches angegeben wird.

Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen, davon ist sie in jeder Fall zu vermeiden.
Das Frittieren muss mit Vorsicht durchgefuhrt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.
ACHTUNG: Ist das Kochfeld in Betrieb, konnen zugangliche Teile der Dunstabzugshaube heißt werden.
Achtung! Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.
Für das Ableiten der Kuchengerüche halten Sie sich streng an die Voschriften der örtlichen Behörden.
- Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Geräte der Unterdruck nicht länger als 4 Pa (4 x 10 ^-5 bar) sein.
Die Abluftarf nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen führt.
- Benutzen Sie die Haube nicht ohne korrekt montierte Lampen., um Stromschlaggefahr zu vermeiden.
- Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!
- Die Dunstabzugshaube darf NIEMALS als Auflagefläche verwendet werden, sofern es nicht ausrücklich angegeben ist.
- Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtig Schraubentyp.
- Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird.
- Im Zweifelsfall, Fragen Sie ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG!

• Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährdung führen.
• Nicht einem externem Timer, einer Schaltuhr oder einer Fernbedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elekro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmäß können ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgenden Symbol einer durchgestehren Abfalltonne abgebildet. Es weist daraufhin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektr- und Elektronikgeräte. Die Entsorgung muss gemäß den ortlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüller oder an den Handler, bei dem Sie these Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieseres Produkts zu erhalten.

Geräntwickelt, getestet und hergestellt nach:

Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringgem: Schalten Sie Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und halten Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind.

Erhöhen Sie die Geschwindigkeit nur bei großigen Mengen von Kochdunst und Dampf und benutzten Sie die Intensivstufe(n) nur bei extemen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Saubem Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des Luftausstrittssystems, um die Leistungsfähigkeit zu optimieren und die Gerauschentwicklung zu minimieren.

Betriebsart

Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dūnste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet. Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutz angebracht wird.

HINWEIS!

Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden. Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.

HINWEIS!

Soltte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfern't werden.

Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in der Wand anschließen, die den gleichen Durchmesser haben wie der Abluftstutzen (Anschlussflansch).

Die Benutzung von Rohren und Abluftöffungen mit geringerem Durchmesser verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Gerauschentwicklung.

Bei Nichtbeachtung der Anweisungen überimmt der Hersteller keine Haftung.
! Ein möglichst kurzes Rohr verwenden.

1 Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).

! Starke Änderungen des Rohrdurchmessers sind zu vermeiden.

Umluftbetrieb

Die angesaugte Luft wird zuvor entfettet und desodoriert werden, bevor sie wieder in den Raum zugeführ wird.

Um die Abzugshaube in dieser Version zu verwenden, müssen Sie ein zusätzliches Filtersystem, welche auf Aktivkohle basiert, installieren.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50 cm im Fall von elektrischen Kochfeldem und 65 cm im Fall von Gas- oder kombinierten Herden nicht untersuchen.

Wenn die Installationsanweisungen des Gaskochgeräns einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofem die Haube einen Netzstecker hat, ist dieser anzugänglicher Stelle an eine den geltenden Vorschriften entsprachende Steckdose nach der Montage anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zuganglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

HINWEIS!

Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Die Dunstabzugshaube ist mit einem Spezialkabel ausgestellt. Solle das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden.

Montage

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der Höhe her dem Bereich entspricht, in dem es angebracht werden soll.
• Entfemen Sie den/die Aktivkohlefilter (气) falls vorhanden (siehe hierzu auch den entsprechenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll.
• Vergewissem Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgrunden) kein im Lieferumfang enthaltenes Material (zum Beispiel Tüchen mit Schrauben (), die Garantie (), usw.) befindet; falls vorhanden, entfernen Sie这点 und haben Sie auf.

Die Abzugshaube ist mit Dubeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem solte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außer dem muß die Wand/Deckes das Gewicht der Abzugshaube tragen können.

Hinweis: Die mit dem(*) Symbol versehenen Elemente sind optionales Zubehör, welche nur bei einigen Modellen vorhanden sind oder Teile, die nicht im Lieferumfang enthalten sind und getrennt zu erwerben sind.

Wartung

Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Für alle Wartungsvorgänge die Arbeitshandschuhe verwenden.

Fettfilter

Bild 14-32

These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Der Metalfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine bei niedriger Temperatur und Kurzspulgang erfolgen. Der Metalfettfilter kann bei der Reinigung in der Spulmaschine abfärben, was seine Filtertermkmale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Aktivkohlefilter (nur bei der Umluftversion) Bild 31

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Der Aktivkohlefilter wird alle zwei Monate (oder wenn das Sattigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - dies anzeigt) in warmem Wasser und geeigneten Waschmitteln oder in der Spulmaschine bei 65^ gewaschen (in this term the full range of temperatures is available).

Das überschüssige Wasser entfern, ohne darauf den Filter zu beschädigen; danach das Vlies aus dem Plastikrahmen entfern und这点 bei 100^ für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechsellt werden und weiterhin jedem Mal dann, wenn es beschädigt ist.

Das Gestell, das den Filter trägt, abnehmer, davon die Knaufe (g), die es an der Haube befestigen, um 90^ drehen. Das Kohlekissen (i) in den Rahmen (h) schiben und alles wieder an entsprechender Stelle (j) montieren.

Es besteht die Möglichkeit, einen traditionellen Kohlefilter zu benutzen, welcher weder gewaschen noch regeneriert werden kann. Dieser Kohlefilter muss alle 3 bis 4 Monate gewechselt werden.

Das Kohlefiltergestell und der Filter sind zusammengeschweit, das eventuell mit der Haube mitgelieferte Gestell ist daher nicht zu verwenden.

Der Kohlefilter wird in die Dunstabzugshaube eingesetzt und mit den vorgesehen 2 Plastikschrauben befestigt.

Erwerb des Kohlefilters

Die Aktivkohlefilter konnen über die Samsung Service Website und beim Samsung-Kundendienst nachgekauf werden. Die Kontaktdaten finden Sie auf der letzten Seite dieser Anleitung.

Ersetzen der Lampen

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtingssystem ausgestellt.

Die LEDs ermodlichener eine optimale Beleuchting der Kochfläche. Sie die zehnfache Lebensdauer, verglichen mit herkömmlichen Lampen, undieten eine Energieersparnis bis zu 90% .

Um die LEDs mit neuen zu ersetzen, setzen Sie sichitte mit dem Kundendienst in Verbindung.

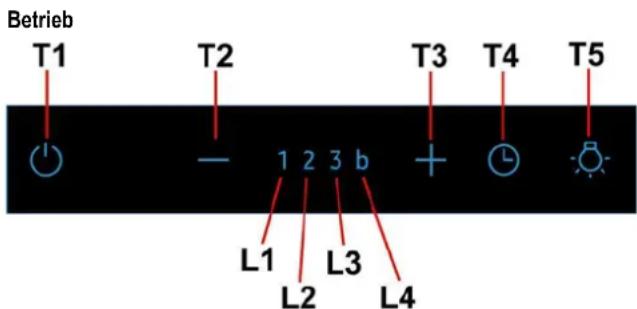

T1. EIN/AUS Geblasemotor:

Bei eingeschalteter Haube und jeder Geschwindigkeit schaltet sich durch Druck der Taste T1 die Haube ab.

Bei abgeschalteter Haube (AUS) schaltet sich durch Druck der Taste T1 die Haube mit der Geschwindigkeit 1 ein.

T2. Verringerung der Geschwindigkeit

Durch Druck der Taste "T2" erhält man die Verringerung der Geschwindigkeit, von der Geschwindigkeit 4 (Boost) bis Geschwindigkeit 1.

T3. Erhöhung der Geschwindigkeit

Durch Druck der Taste (Haube in Zustand EIN) wird die Geschwindigkeit des Motors von der Geschwindigkeit 1 bis Geschwindigkeit Boost (zeitbedingt) erhöht.

Geschwindigkeit 1 Led L1

Geschwindigkeit 2 Led L2

Geschwindigkeit 3 Led L3

Boost (zeitbedingt) Led L4 blinkend

Anmerkung: Die Geschwindigkeit 4 (Boost zeitbedingt) bleibt für 5 Minuten in Betrieb, danach stellt die Haube automatisch die Geschwindigkeit 3 ein

T4. Zeitsteuerung der Geschwindigkeit

Die Zeitsteuerung der Geschwindigkeit wird durch Druck der Taste T4 aktiviert, nach Ablauf der Zeit schaltet sich die Haube aus.

Die Zeitsteuerung ist sounterteil:

Geschwindigkeit 1 - 20 Minuten (Led L1)

Geschwindigkeit 2 - 15 Minuten (Led L2)

Geschwindigkeit 3 - 10 Minuten (Led L3)

Boost - 5 Minuten (Led L4 blinkend)

Während des zeitgesteuerten Betriebs verlást die Haube durch Druck der Taste T2 den Zeitsteuerungs-Modus und verringiert die Geschwindigkeit.

Durch Druck der Taste T3 verlässt die Haube den Zeitsteuerungs-Modus und erhöht die Geschwindigkeit.

Durch Druck der Taste T4 verlässst die Haube den Zeitsteuerungs-Modus und behält die eingestellte Geschwindigkeit bei.

T5. EIN/AUS Licht

Kontrolle und Konfiguration Sattigungsanzeige der Filter:

Anzeige Fettfilter

Nach 40 Betriebsstunden blinkt die Led L1

Wenn diese Anzeige erscheint, muss die Wartung des Fettfilters durchgefuhrt werden. Um die Anzeige zurückzusetzen, die Taste T1 für 3 Sekunden gedrück halten. (Haube ist EIN).

Die Led L1 hört auf zu blinken und die Haube schaltet ab (AUS).

Anzeige Aktivkohlefilter

Nach 160 Betriebsstunden blinkt die Led L2.

Wenn these Anzeige erscheid, muss die Wartung des Aktivkohlefilters durchgeführt werden.

Um die Anzeige zurückzusetzen, die Taste T1 für 3 Sekunden gedrückt halten. (Haube ist EIN).

Die Led L2 hört auf zu blinken und die Haube schaltet ab (AUS).

Im Falle der gleichzeitigen Anzeige von beiden Filtern blinken die Leds L1 und L2 abwechselnd.

Das Reset erfolgt, indem 2 Mal die oben beschriebene Prozedur ausgeführrt wird.

Beim ersten Mal wird die Anzeige des Aktivkohlefilters zurückgesetzt, beim zweiten die Anzeige des Fettfilters.

Im Standard-Modus ist die Anzeige des Aktivkohlefilters nicht aktiviert.

Im Falle der Verwendung der Haube mit Umlufffilterung ist es notwendig, die Anzeige des Aktivkohlefilters zu aktivieren.

Aktivierung der Anzeige Aktivkohlefilter:

Die Haube auf AUS positionieren und die Taste T2+T3 für 3 Sekunden gedrück gehalten. Sobald die Taste gedrück wird, blinking die Led L1 für 1 Sekunde.

Die Leds L1 and L2 blinken bis zur Abgabe eines "BEEP" zur Bestätigung der erfolgenden Aktivierung; die Haube keht zu AUS zurrack.

Deaktivierung der Anzeige Aktivkohlefilter:

Die Haube auf AUS positionieren und die Taste T2+T3 für 3 Sekunden gedrück halten. Sobald die Taste gedrück wird, blinking den Leds L1+L2 für 1 Sekunde.

Die Led L1 blinkt bis zur Abgabe eines "BEEP" zur Bestätigung der erfolgenden Deaktivierung; die Haube keht zu AUS zurück.
